STORAGEWORKS SDLT 600 TAPE DRIVE - Lecteur de bandes magnétiques HP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de bande HP StorageWorks SDLT 600
Capacité de stockage	600 Go (compressé jusqu'à 1,2 To)
Vitesse de transfert	Up to 36 Mo/s (compressé)
Interface	SCSI Ultra 160, SCSI LVD
Type de bande	SDLT 600
Dimensions (L x P x H)	10,5 x 25,4 x 10,2 cm
Poids	2,5 kg
Compatibilités	Compatible avec les systèmes d'exploitation Windows, Linux, et Unix
Alimentation électrique	100-240 V AC, 50/60 Hz
Fonctions principales	Sauvegarde, archivage et restauration de données
Entretien et nettoyage	Utiliser des nettoyages de bande recommandés par le fabricant
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente HP
Sécurité	Conforme aux normes de sécurité électrique et environnementale
Informations générales	Produit conçu pour un usage professionnel, idéal pour les entreprises nécessitant des solutions de sauvegarde fiables

FOIRE AUX QUESTIONS - STORAGEWORKS SDLT 600 TAPE DRIVE HP

Quel est le problème si le lecteur de bande SDLT 600 ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement connecté et que la prise fonctionne. Essayez de brancher le lecteur sur une autre prise électrique.

Comment résoudre une erreur de lecture de bande ?

Assurez-vous que la bande est correctement insérée et en bon état. Si l'erreur persiste, essayez une autre bande pour déterminer si le problème vient de la bande ou du lecteur.

Que faire si le lecteur de bande ne reconnaît pas la bande ?

Vérifiez le format de la bande et assurez-vous qu'elle est compatible avec le SDLT 600. Nettoyez le lecteur avec une bande de nettoyage si nécessaire.

Comment effectuer un nettoyage du lecteur de bande ?

Utilisez une bande de nettoyage compatible avec le SDLT 600 et suivez les instructions du fabricant pour effectuer le nettoyage.

Que signifie un voyant clignotant sur le lecteur de bande ?

Un voyant clignotant peut indiquer un problème d'alimentation ou une erreur de fonctionnement. Consultez le manuel de l'utilisateur pour des codes d'erreur spécifiques.

Comment puis-je mettre à jour le firmware du SDLT 600 ?

Visitez le site Web de support de HP, téléchargez la dernière version du firmware pour le SDLT 600 et suivez les instructions fournies pour l'installation.

Le lecteur de bande fait un bruit anormal, que dois-je faire ?

Arrêtez d'utiliser le lecteur immédiatement et vérifiez s'il y a des obstructions. Si le problème persiste, contactez le support technique.

Comment vérifier l'état de la bande insérée ?

Utilisez le logiciel de gestion de bande fourni avec le lecteur pour vérifier l'état et les erreurs potentielles de la bande.

Mon lecteur de bande est lent, que puis-je faire ?

Assurez-vous que le lecteur n'est pas en mode de sauvegarde et qu'il n'y a pas de problème avec la bande. Vérifiez également si le firmware est à jour.

Où puis-je trouver des pièces de rechange pour le SDLT 600 ?

Vous pouvez acheter des pièces de rechange auprès de revendeurs agréés HP ou via le site Web du support HP.

MODE D'EMPLOI STORAGEWORKS SDLT 600 TAPE DRIVE HP

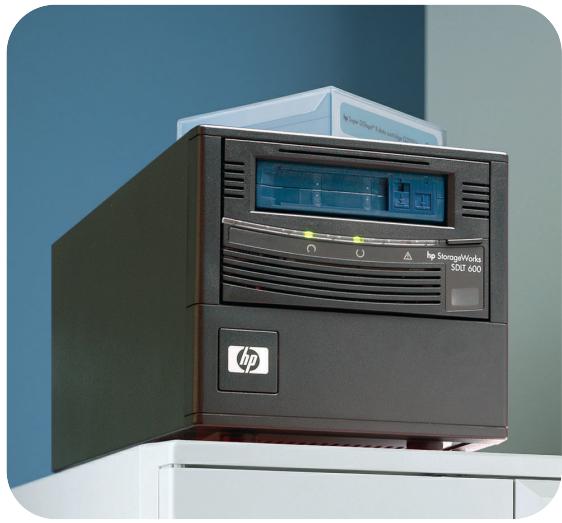

lecteur de bande hp StorageWorks SDLT

guide de démarrage

modèle externe

SDLT 600e

i n v e n t

1

2

Lecteurs externes - sommaire

Pre-installation

Avant de commencer page 3

Applications de sauvegarde et pilotes page 5

Modèlesd'utilisation page 7

Utilisation du CD-ROM page 9

Installation du lecteur de bande

Etape 1 : verification de la connexion SCSI page 11

Etape 2 : verification de l'adresse SCSI du lecteur page 13

Etape 3: connexion du cable SCSI page 15

Etape 4: connexion du cable d'alimentation page 17

Etape 5 : installation des pilotes et vérification de l'installation page 19

Utilisation du lecteur de bande

Votre lecteur de bande HP StorageWorks SDLT 600 page 21

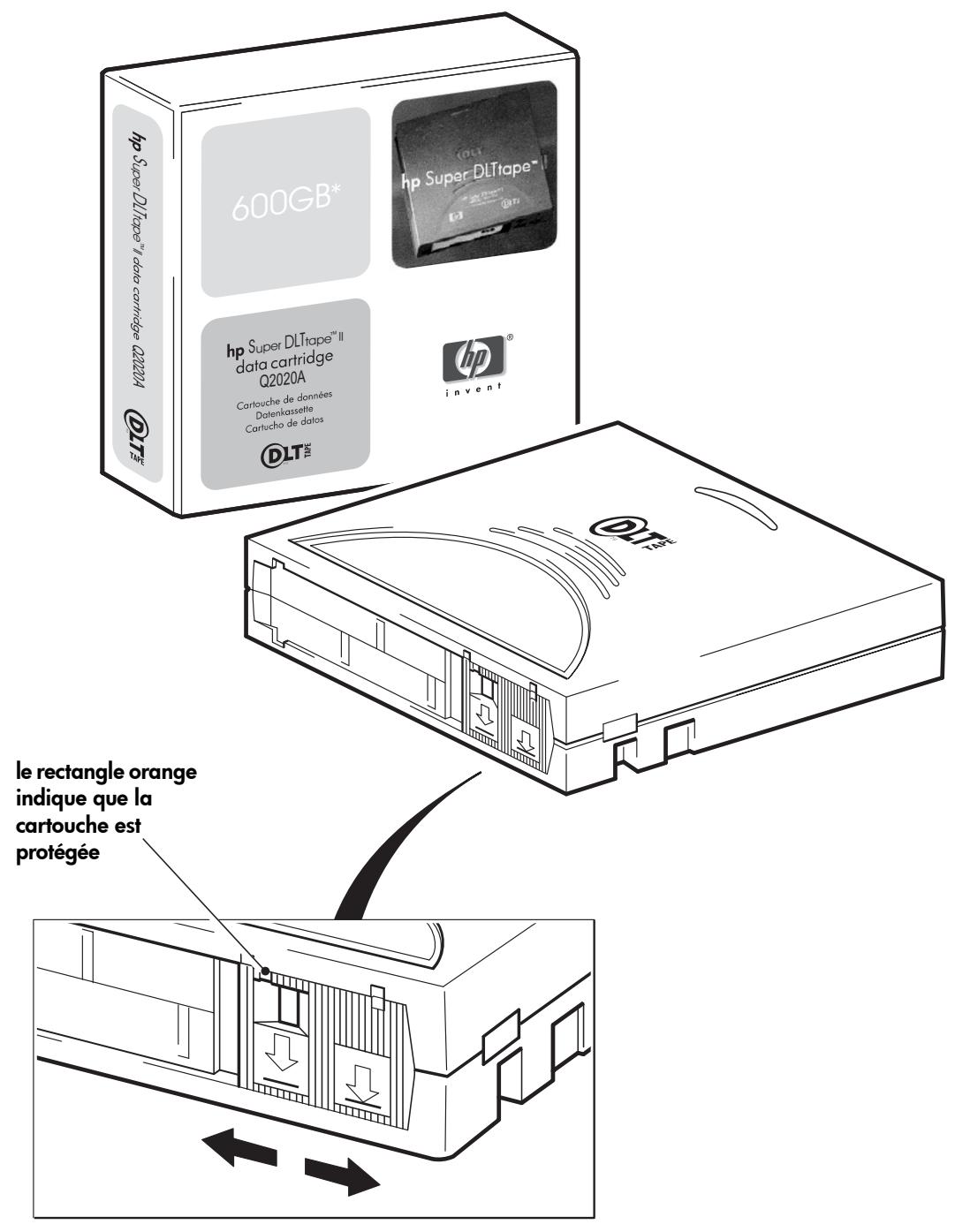

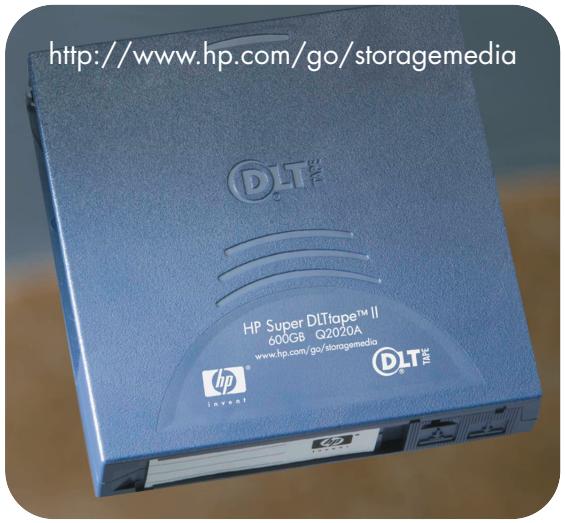

Utilisation du support approprié page 23

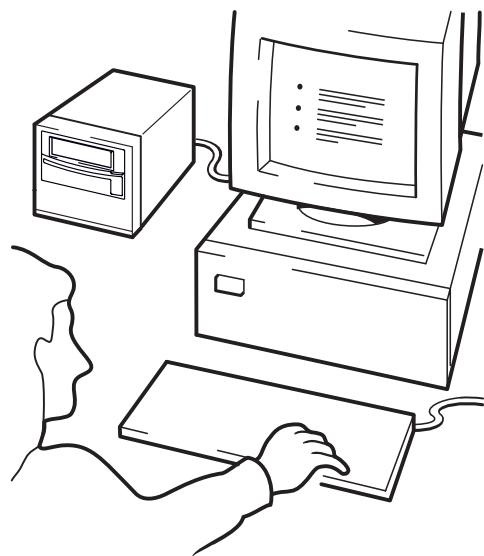

Enregistrement de votre lecteur de bande page 25

Utilisation de HP OBDR page 27

Outils de diagnostic page 29

Optimisation des performances page 30

Dépannage page 32

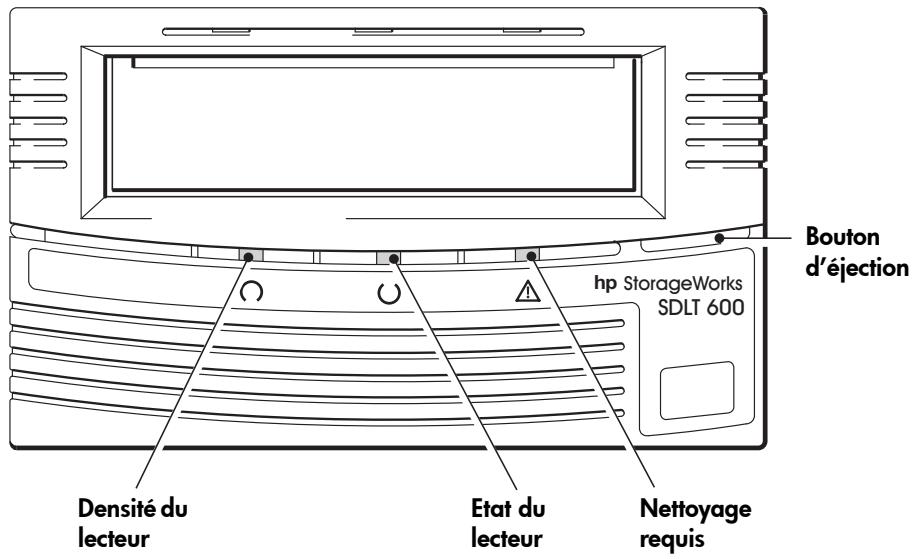

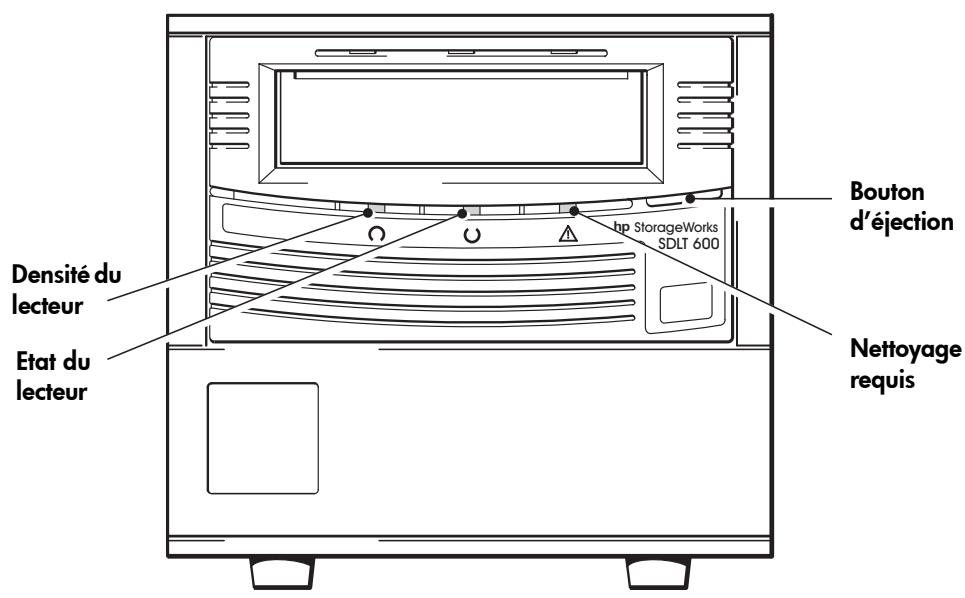

Signification des voyageants page 37

Problèmes liés aux cartouches page 39

Autres sources d'information page 41

Référence : AA985-90903

Hewlett-Packard Company exclut toute garantie de chaque nature que ce soit relative au present document, y compris et de manière non limitative, toute garantie implicite de commerciable et d'adéquation à un usage particulier. En aucun cas, Hewlett-Packard ne peut être tenu pour responsable des erreurs évientuelles contenues dans le present document ou de dommages directs, indirects, spéciaux, accessoires ou consécutifs en relation avec la fourniture, les performances ou l'utilisation dudit document.

Le present document contient des informations propriétaires protégées par copyright. Aucune partie de ce document ne peut être photocopée, reproduite ou traduite, sans le consentement préalable écrit de Hewlett-Packard. Les informations containues dans ce document sont sujettes à modification sans préavis.

Microsoft®, MS-DOS®, MS Windows®, Windows® et Windows NT® sont des marques déposées aux États-Unis de Microsoft Corporation.

UNIX® est une marque déposée de The Open Group.

DLTtape, le logo DLTtape, Super DLTtape et le logo Super DLTtape logo sont des marques déposées aux États-Unis et dans d'autres pays de Quantum Corporation.

Alpha et OpenVMS sont des marques déposées de Hewlett-Packard Development Company, L.P.

Hewlett-Packard Company ne sera enaucn cas tenu pour responsable des erreurs techniques ou d'edition, ou des omissions contues dans le present document. Les informations sont fournies "en I'etat", sans aucune garantie de quelque nature que ce soit et sont soumises a modification sans préavis. Les garanties des produits de Hewlett-Packard Company sont définies dans les clauses de garantie limitee expressede sddits produits. Aucun element contenu dans le present document ne saurait etre considere comme constituant une garantie supplémentaire.

Imprimé au Royaume-Uni.

Références du produit

Inscrivez ici les références de votre lecteur de bande pour les retrouver facilement en cas de besoin. Vous trouvrez le modele à l'avant du lecteur ; la referencia et le numero de série sont indiqués sur une etiquette située en dessous du lecteur.

Modèle (type de lecteur) :
Modèle (numéro) :
Numéro de série :
Date d'achat/d'installation :
Adresse SCSI :

Avant de commencer

Le lecteur de bande HP StorageWorks SDLT 600 offre une haute capacité et des performances remarquables en matière de débit. Avant d'installer votre lecteur de bande, vous doivent tenir compte des éléments suivants.

Quels systèmes d'exploitation sont pris en charge ?

Les lecteurs HP StorageWorks SDLT 600 peuvent être connectés à des serveurs fonctionnant sous Windows®, NetWare, UNIX, Tru64, OpenVMS et Linux. Pour plus d'informations sur les versions du système d'exploitation prises en charge, reportez-vous à la rubrique

"HP StorageWorks Tape Software Compatibility" sur notre site Web : www . hp . com / go / connect.

Comment utiliser le lecteur de bande avec mon système ?

Vérifiez les modèles d'utilisation à la page 7. Ils indiquent le mode d'utilisation du lecteur de bande HP StorageWorks SDLT 600 dans différentes configurations du système : connexion directe, connexion réseau et réseau SAN.

Comment connecter le lecteur à mon serveur ?

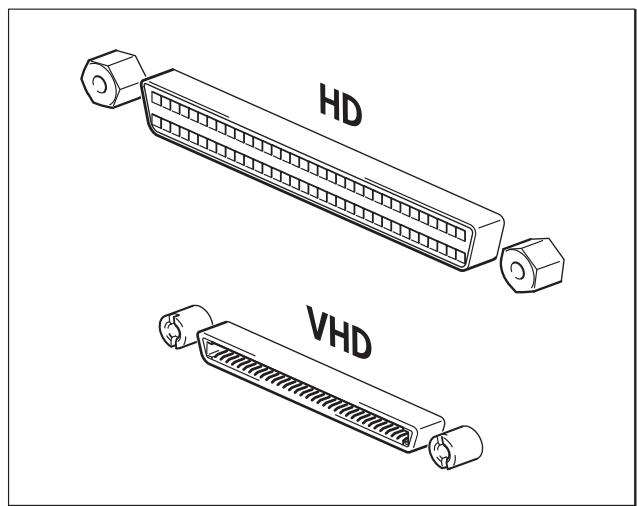

Votre lecteur de bande est fourni avec un cable SCSI VHD à HD wide 68 broches à connecter au serveur hôte.

Vous aurez besoin d'un adaptateur de bus hote (HBA) SCSI correctement installé et configuré ou d'un contrôleur SCSI intégré sur votre serveur, doté d'un port SCSI LVDS disponible, avec un connecteur SCSI VHD wide 68 broches.

Pour des performances optimales, votre lecteur de bande devra être connecté uniquement à un adaptateur de bus hôte Ultra 3 (160) ou Ultra 4 (320), ou à un contrôleur SCSI; en outre, il devra être le seul périphérique du bus SCSI. Ne connectez pas plusieurs lecteurs de bande sur un même contrôleur SCSI. Ne connectez pas le lecteur au même bus SCSI que votre disque dur ou de votre contrôleur RAID.

Voir aussi Tableau 1, "types de bus SCSI pris en charge", page 11.

Pourquoi le type de bus SCSI est-il important?

Le type de bus SCSI déermine la vitesse à laquelle les données peuvent être transférées entre les péripériques sur le bus ainsi que la longueur maximum de cable pouvant être utilisée. Les lecteurs de bande HP StorageWorks SDLT 600 sont des péripériques haute performances Ultra 3 SCSI offrant une vitesse de transfert par rafale maximal de 160 Mo/seconde. Pour bénéficier de ce niveau de performances, il est important de connecter les lecteurs sur un bus SCSI aux caractéristiques équivalentes ou supérieures. Vous doivent donc utiliser :

• Un bus Ultra 3 (160) ou Ultra 4 (320) SCSI. Le bus Ultra 160 SCSI prend en charge la vitesse maximale de 160 Mo/s, le bus Ultra 320 SCSI prend en charge des vitesse supérieures.
• Des cables et terminaisons SCSI certifiés LVD. L'interface LVD permet de transférer les données à la vitesse maximale prise en charge par le lecteur et autorise une longueur de cable maximal de 12 mètres.

Si vous connectez le lecteur à un bus SCSI de niveau inférieur, il peut fonctionner, mais le transfert de données sera moins rapide. Par exemple, dans le cas d'un bus Ultra 160 SCSI asymétrique (SE), la vitesse maximale de transfert par rafale du lecteur est de 40 Mo/s et la

longueur maximale de cable est limitée à 3 mètres. Voir aussi le Tableau 1, "types de bus SCSI pris en charge", page 11.

Remarque Les lecteurs ne sont pas compatibles avec les périhériques SCSI HVD (differentiel haute tension).

Comment puis-je vérifier le type de bus SCSI ?

Pour de nombreux systèmes d'exploitation, vous pouvez installer HP Library & Tape Tools directement à partir du site www.hp.com/support/tapetools ou à partir du lien CD-ROM HP StorageWorks Tape, et exécuter la fonction de vérification de l'installation (Install Check) pour connaître la configuration SCSI de votre ordinateur (voir page 29). Vous obtiendaç des informations sur le bus et les adresses SCSI utilisés.

Ai-je besoin d'autres éléments pour l'installation ?

• Si vous ne disposez pas d'un connecteur SCSI VHD wide sur votre serveur, vous devrez acheter et installer un adaptateur VHD à HD ou utiliser un cable HD à HD au lieu du cable fourni.
• Si le lecteur de bande constitue l'unique ou le dernier péripérisque du bus, vous devez connecter une terminaison multimode à l'un des connecteurs SCSI à l'arrêté du lecteur de bande (voir "Étape 3 : connexion du cable SCSI" à la page 15). Si le lecteur de bande n'est pas le seul ou le dernier péripérisque du bus SCSI, assurez-vous que le bus est terminé par une terminaison multimode.
• Si vous serveur ne dispose pas d'un connecteur SCSI ajustat et disponible, un nouvel adaptateur hôte (également appelé carte SCSI) sera nécessaire. Nous recommendons l'utilisation d'un adaptateur de bus hôte Ultra 3 (160) 64 bits. Pour obtenir des informations détaillées sur toute modèle de serveur, consultez le site www.hp.com/go/connect. Avant d'installer votre lecteur de bande, vous devrez acheter, puis installer le nouvel adaptateur de bus hôte dans un logement d'extension PCI 64 bits inoccupé de votre serveur. Le kit peut également être installé dans un logement d'extension 32 bits, mais cela risque de réduire les performances du chargeur.

Pour obtenir la liste des produits et configurations recommendés et obtenir des informations relatives à la commande de fournitures, consultez nos sites Web : www . hp . com / go / connect ou www . hp . com / support.

Applications de sauvegarde et pilotes

Application de sauvegarde

Pour des performances optimales, il convient d'utiliser une application de sauvegarde adaptée à la configuration de votre système. Dans un environnement à connexion directe, où le lecteur de bande est relié à un serveur autonome, vous pouvez utiliser une application de sauvegarde concise pour un environnement à un seul serveur. Dans les configurations en réseau, vous doivent disposer d'une application de sauvegarde prénant en charge les environnements d'entreprise. HP, Veritas, Legato, Yosemite et Computer Associates fournissent des produits déquats. Vous trouverez des informations détaillées sur ces produits et d'autres produits appropriés sur notre site Web de connectivité.

1 Visitez notre site Web de connectivité à l'adresse suivante: www. hp. com/go/connect et selectionnez tape backup (sauvegarde sur bande).
2 Sélectionnez software compatibility (compatibilité logicielle).
3 Sélectionnez votre système d'exploitation et le modele de votre lecteur de bande dans le tableau. Une liste d'applications de sauvegarde prises en charge apparait à l'écran. Cela vous indique également si votre configuration est compatible avec la fonction HP OBDR (HP One-Button Disaster Recovery). Tous les lecteurs de bande HP StorageWorks SDLT 600 prenant en charge HP OBDR. Toutefois, vous ne pouvez utiliser cette fonction que si votre configuration système et votre application de sauvegarde la prenning également en charge (voir "Utilisation de HP OBDR" à la page 27.
4 Assurez-vous que votre application de sauvegarde prend en charge les lecteurs de bande HP StorageWorks SDLT 600 et téléchargez les mises à niveau ou correctifs si nécessaire.

Pilotes

Utilisateurs Windows

Une fois que vous avez installé le lecteur de bande, insérez le CD-ROM

HP StorageWorks Tape et suivez le lien pour télécharger le pilote HP à partir de notre site Web: www.hp.com/support. Reportez-vous au fichier README fourni pour obtenir des informations spécifiques sur l'installation des pilotes Windows NT, Windows 2000, Windows XP et Windows Server 2003.

REMARQUE : nous vous recommendons d'installer les pilotes à partir du CD-ROM只不过 qu'en utilisant l'assistant d'installation de matériel Windows, vous pouze ainsi utiliser le logiciel proposé sur le CD-ROM pour vérifier que l'installation est correcte (voir "HP Library & Tape Tools" à la page 29). Si vous ne dispossez pas d'un accès à Internet, vous pouze utiliser les pilotes se trouvant sur le CD-ROM HP StorageWorks Tape ; cependant, les versions figurant sur le CD-ROM ne sont peut-être pas les plus récentes.

Utilisateurs UNIX et OpenVMS

Les applications de sauvegarde recommendées utilisent les pilotes de périhériques intégrés et standard du système d'exploitation. Pourmettreà niveaules piliotes,utilisezle correctif de la derniere version du système d'exploitation, suivez les instructions accompagnant le correctif. Vous trouvez également des informations concernant la configuration des fichiers de périhérique dans les Guides de configuration figurant sur le CD-ROM.

Utilisateurs IA64

Si vous effectuez une installation sous IA64, par exemple un serveur HP Integrity, consultez la page Web www. hp. com/go/connect pour obtenir des informations récentes sur la disponibilité des mises à niveau d'applications de sauvegarde et des pilotes.

Connexion directe - SCSI

Connexion réseau - SCSI

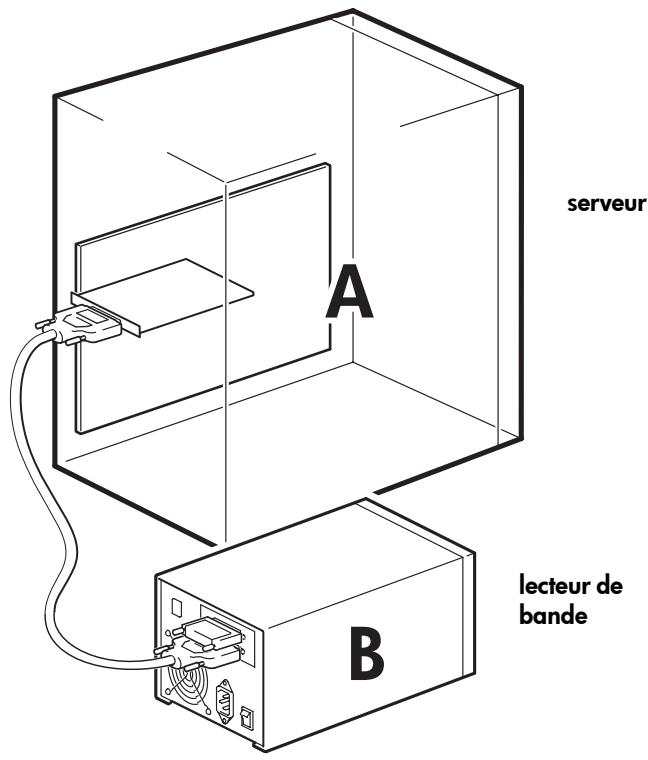

Figure 1: modèles d'utilisation

Modèles d'utilisation

Le lecteur de bande est directement lie au connecteur VHD SCSI du serveur. Il peut etre utilise de façon autonome (connexion directe) ou dans un environnement reseau. Dans ce dernier cas, il est connecté au serveur de stockage reseau.

Ce guide décrit le mode de connexion du lecteur de bande au connecteur SCSI VHD sur le serveur. Les instructions s'appliquent à tous les environnements ; cependant, pour optimiser leur système, les utilisateurs réseau devront peut-être effectuer des étapes supplémentaires. Reportez-vous à la section "Optimisation des performances" à la page 30.

Connexion directe

Le lecteur de bande est directement connecté à un serveur unique via une liaison SCSI.

Connexion réseau (LAN)

Le lecteur de bande est directement connecté à un serveur de stockage réseau auquel il est possible d'acceder via un certain nombre de clients ou stations de travail. comme dans le cas de la connexion directe, la connexion s'effectue via la liaison SCSI vers le serveur de stockage.

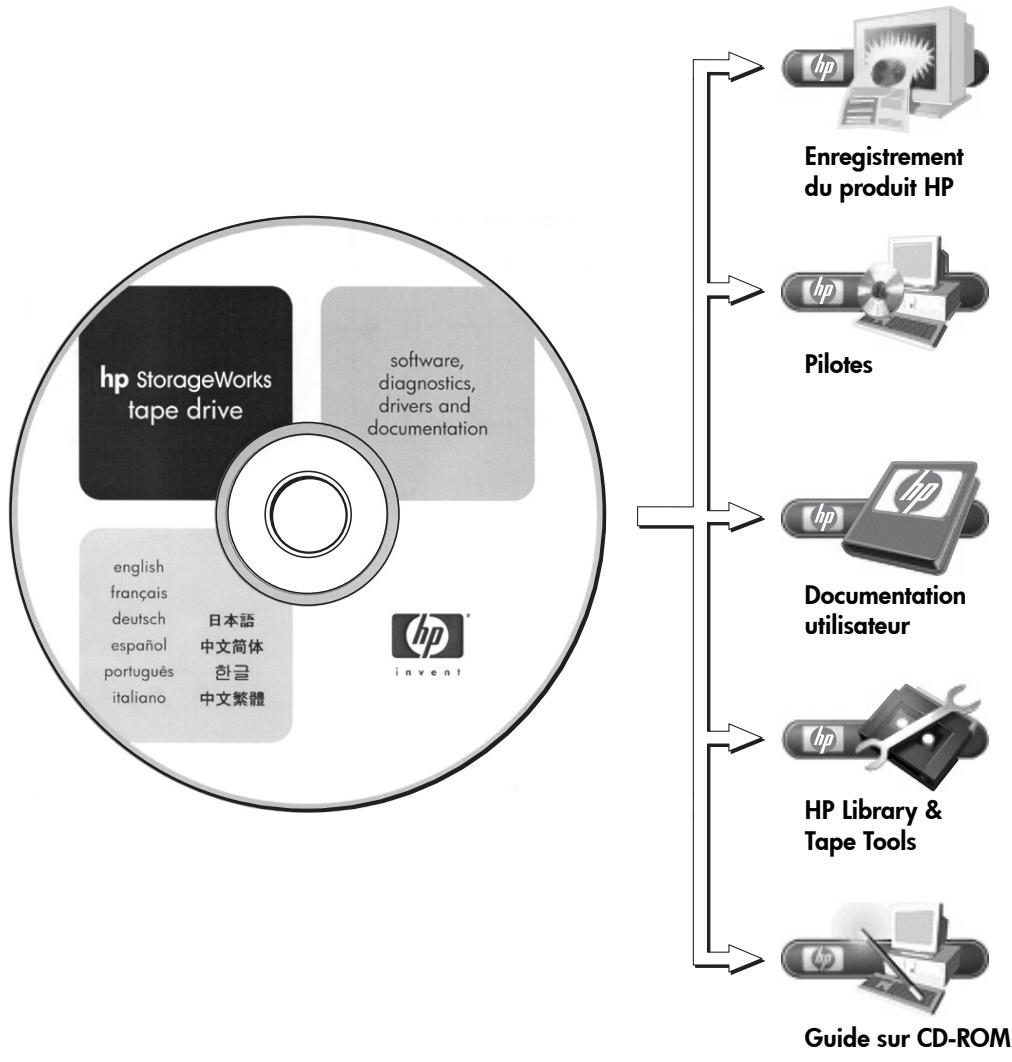

Figure 2: le CD-ROM HP StorageWorks Tape

Utilisation du CD-ROM

Le CD-ROM HP StorageWorks Tape contient des pilotes, des utilisaires et des informations pertinentes destinées à vous aider à installer et à utiliser votre lecteur de bande. Avant l'installation, les utilisateurs de la plupart des systèmes d'exploitation peuvent utiliser le lien vers le logiciel HP Library & Tape Tools pour vérifier les informations relatives aux adresses SCSI sur le bus SCSI. Les autres utilisateurs UNIX peuvent imprimer le Guide de configuration UNIX.

Pilotes

Pour obtenir des informations détaillées sur les pilotes, consultez le fichier README correspondent (répertoires DRIVERS) sur le CD-ROM HP StorageWorks Tape. Il existe un sous-repéertoire pour chaque système d'exploitation.

Le logiciel HP Library & Tape Tools fournit des utilisaires de diagnostic et de dépannage. Il vous permet d'identifier correctement votre produit, de vérifier les informations relatives à l'adresse SCSI sur le bus SCSI, d'executer des tests, de procéder à des mises à niveau du micrologiciel et, le cas échéant, de générer des informations complètes que vous devrez communiquer au service d'assistance pour effectuer le dépannage. Pour plus d'informations, reportez-vous à la page 29.

Documentation utilisateur

Pour obtenir un guide de configuration UNIX et un guide d'utilisation en ligne contenant des informations plus détaillées sur l'utilisation du lecteur de bande HP StorageWorks SDLT 600, reportez-vous à la section "Documentation utiliser" sur le CD-ROM HP StorageWorks Tape.

Consultez la documentation de votre application de sauvegarde pour obtenir des instructions sur la sauvegarde et la restauration des données.

Guide sur CD-ROM

Le Guide sur CD-ROM fournit une vue d'ensemble de l'arborescence des fichiers contenus sur le CD et des informations relatives aux langues utilisées pour la réduction du contenu du CD-ROM. Il contient également un ensemble d'URL et de liens permettant d'obtenir des informations détaillées.

Enregistrement du produit HP

Pour enregistrer votre nouveau lecteur de bande par voie électronique via Internet, utilisez le lien "Product Registration" (Enregistrement du produit), sur le CD-ROM HP StorageWorks Tape.

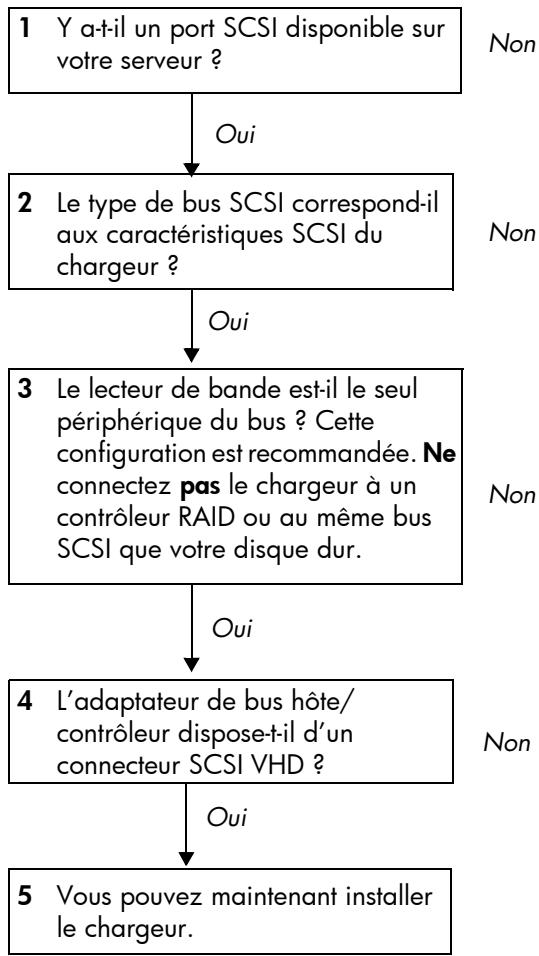

Figure 3 : vérification de la connexion SCSI

Etape 1 : vérification de la connexion SCSI

Répondez aux questions suivantes pour vérifier votre connexion SCSI. La plupart des utilisateurs peuvent se reporter à HP Library & Tape Tools pour vérifier le type de bus SCSI (voir page 29). Si vous avez répondu "Oui" à toutes les questions, vous étés prét à installer le lecteur de bande. En cas de réponse négative, vous devrez certainement acheter etinstaller des éléments supplémentaires. Pour obtenir des informations sur les produits, consultez la page www.hp.com/go/connect.

Achetez l'un des adaptateurs de bus hôtes recommandés et installez-le dans un logement d'extension PCI 64 bits inoccupé. L'adaptateur de bus hôte peut également être installé dans un logement d'extension PCI 32 bits, mais cela risque de nuire à ses performances.

Voir le tableau ci-dessous. Si le bus SCSI ne correspond pas aux caractéristiques recommandées pour le lecteur, les performances de ce dernier ou du bus risquent d'être affectées. Envisagez de replacer votre carte par l'un des adaptateurs de bus hôtes recommandés.

Si vous disposez d'un adaptateur Ultra, les performances risquent d'être affectées. Envisagez d'installer (si vous disposez d'un logement PCI disponible) ou de replacer votre carte par un adaptateur de bus hôte de type Ultra3 (160) ou Ultra4 (320). Assurez-vous que le dernier péripérisque du bus est doté d'une terminaison.

Achetez puis installez un adaptateur HD à VHD ou utilisez un cable HD à HD au lieu du cable HD à VHD fourni.

tableau 1 : types de bus SCSI pris en charge

Type de bus SCSI	Vitesse de transfert	Prise en charge
Ultra 3 (160) LVD	Jusqu'à 160 Mo/s	Oui. Cette configuration est recommendée.
Ultra 4 (320) LVD	Jusqu'à 320 Mo/s	Oui. Cette configuration est recommendée.
Ultra 2 LVD	Jusqu'à 80 Mo/s	Oui, mais ce n'est pas conseillé
Ultra asymétrique, wide	Jusqu'à 40 Mo/s	Oui mais cela n'est pas recommendé dans la mesure où les performances sont affectées. Ne connectez pas le lecteur à un bus SCSI narrow.
Différentiel haute tension (HVD)	Jusqu'à 40 Mo/s	Non. Le lecteur ne fonctionnera pas et vous risquez d'endommager le lecteur ou le contrôleur.

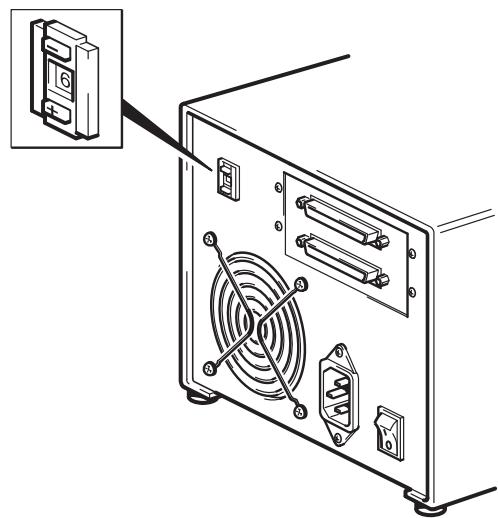

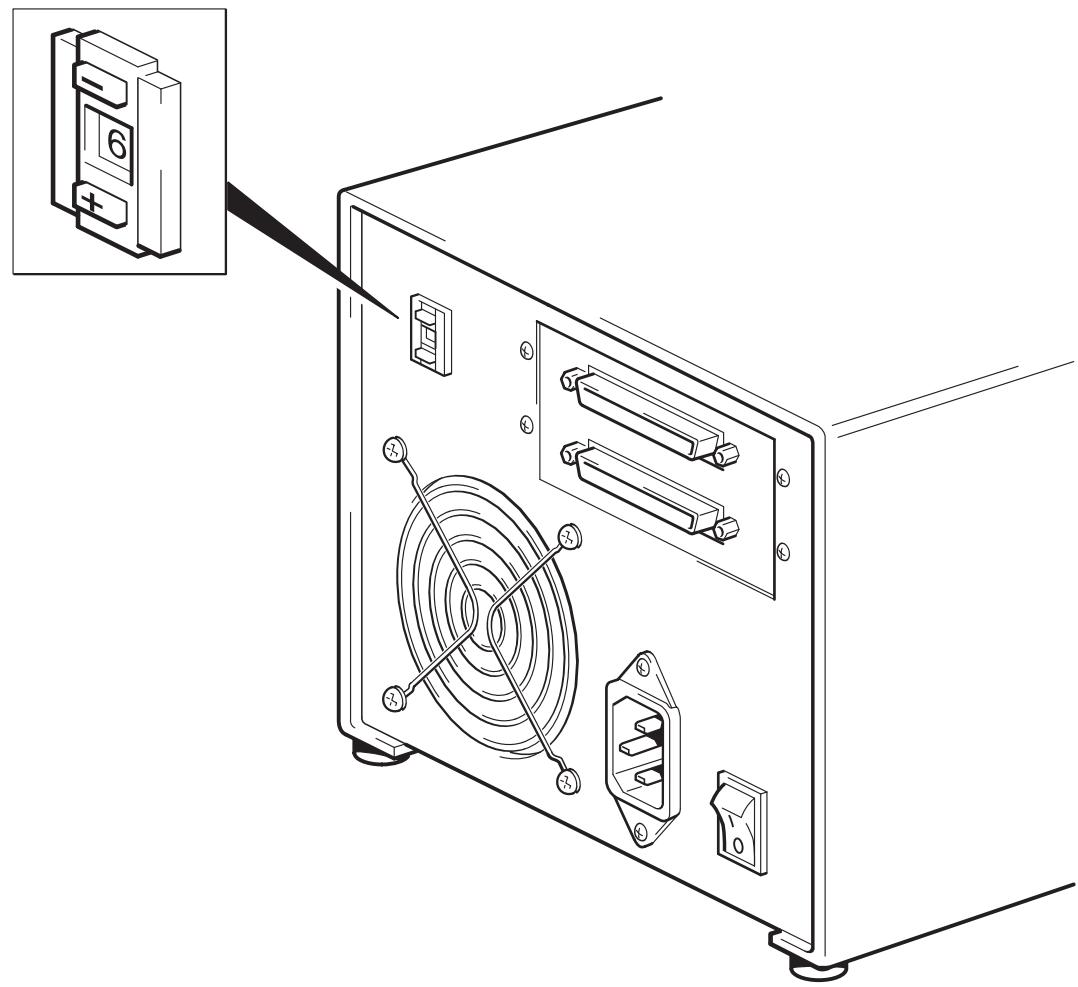

Figure 4: verification de l'adresse SCSI

Etape 2 : vérification de l'adresse SCSI du lecteur

Votre lecteur HP StorageWorks SDLT 600 est fourni avec l'adresse SCSI par défaut 6, mais n'importe qu'elle adresse inutilisée entre 0 et 15 peut lui être affectée. N'utilise pas l'adresse SCSI 7 (réservée au contrôle SCSI) ni l'adresse SCSI 0 (généralement affectée au disque d'amorçage) à moins que le lecteur de bande ne se trouve sur un bus SCSI dédié.

1 Déterminez si vous doivent avoir une adresse SCSI différente de celle par défaut, régée sur 6. Par exemple, dans des environnementés SCSI paralleilles multi-initiateurs (teils que des clusters ProLiant, les péripériques initiauteurs peuvent utiliser les addresses 6 et 7. Dans ce cas, vous devrez modifier l'adresse SCSI du lecteur de bande.

Sur de nombreux systèmes d'exploitation, vous pouvez installer HP Library & Tape Tools à partir du lien CD-ROM HP StorageWorks Tape et executer la fonction de vérification de l'installation (Install Check) pour connaître la configuration SCSI de votre ordinateur (voir page 29). Vous obtiendaç des informations sur le bus et les adresses SCSI utilisés.

Pour les autres systèmes UNIX, consultez le Guide de configuration UNIX sur le CD-ROM HP StorageWorks Tape; vous y trouvez la procédure pour déterminer les adresses SCSI des périhériques existants.

Attention L'électricité statique peut endommager les composants électroniques. Dans la mesure du possible, portez toujours un bracelet antistatique. Sinon, touchez une partie métallique du serveur (son panneau arrêté par exemple) pour égaliser les charges electromagnétiques avant de déballer le lecteur de bande.

2 Modifiez, si nécessaire, l'adresse SCSI du lecteur de bande.

A l'aide d'un petit tournevis ou d'un stylo à bille, appuyez sur les boutons du sélecteur d'adresse SCSI situé sur le panneau arrêté (voir figure 4), jusqu'à ce que la valeur souhaitée s'affiche. N'utilise pas de crayon à papier car de petites particules de graphite pourrait pénétre dans le lecteur.

Remarque Les adresses SCSI du serveur et du lecteur de bande ne sont vérifiées qu'au démarriage. Pour modifier l'adresse SCSI après l'ss installation, éteignez le serveur et le lecteur, puis modifiez l'adresse SCSI du lecteur. Rallumez ensuite le lecteur, puis le serveur.

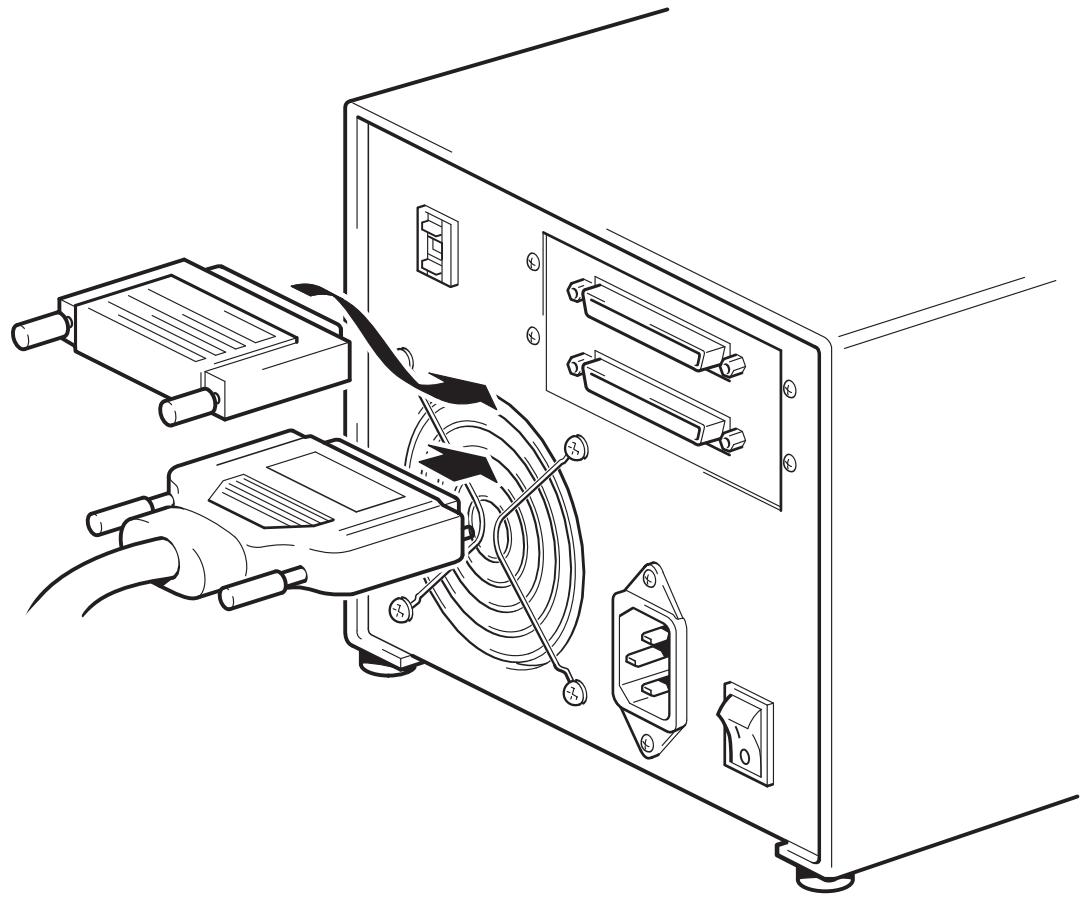

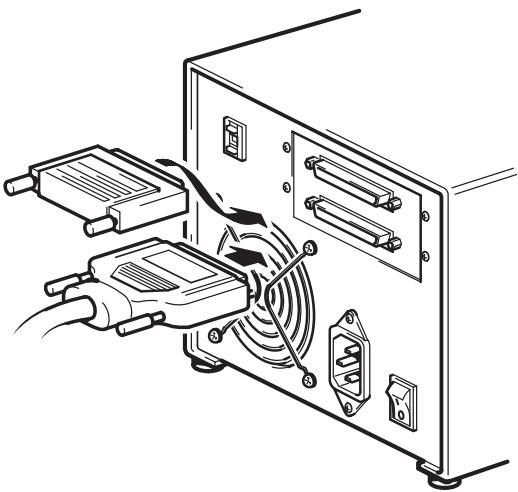

Figure 5: connexion du cable SCSI

Étape 3 : connexion du cable SCSI

Un cable SCSI VHD à HD wide est fourni pour connecter votre lecteur de bande HP StorageWorks SDLT 600 à un port SCSI VHD sur un bus SCSI LVD. Si vous serveur dispose d'un port SCSI HD, vous doivent acheter et installer un adaptateur VHD à HD ou utiliser un cable HD à HD au lieu du cable fourni. Pour connaître les produits recommendés, consultez notre site Web : www . hp . com / go / connect .

Attention Pour éviter d'endommager le serveur ou le lecteur de bande, assurez-vous qu'ils sont éteints lorsque vous connectez le cable SCSI.

1 Assurez-vous également que vous étés connecté à un bus SCSI recommandé. Reportez-vous à la section "Etape 1 : vérification de la connexion SCSI" à la page 11. Ne connectez pas le lecteur de bande au même bus SCSI que votre contrôleur RAID. Pour des performances optimes, nous vous recommandons d'installer votre lecteur de bande HP StorageWorks SDLT 600 sur un bus SCSI dédié. Si tel n'est pas le cas, ne le connectez pas au même bus que votre lecteur de disque.
REMARQUE: la connexion recommendée (SCSI Ultra 320 ou Ultra 160 LVD) et le bus SCSI Ultra 2 prend en charge une longueur de bus maximal de 12 metres. Toutefois, si vous connectez en série le lecteur de bande avec un périphérique de type Ultra, la longueur du cable est limitée à 3 metres. Utilisez un cable de 1,8 mètre pour fixer l'unité initiale et un cable de 0,9 mètre pour installer en série le lecteur de bande supplémentaire. Ne connectez pas plus de deux lecteurs de bande par contrôleur SCSI.
2 Arrêtez le système normalement, puis mettez le serveur hors tension, ainsi que tous les périphériques connectés.

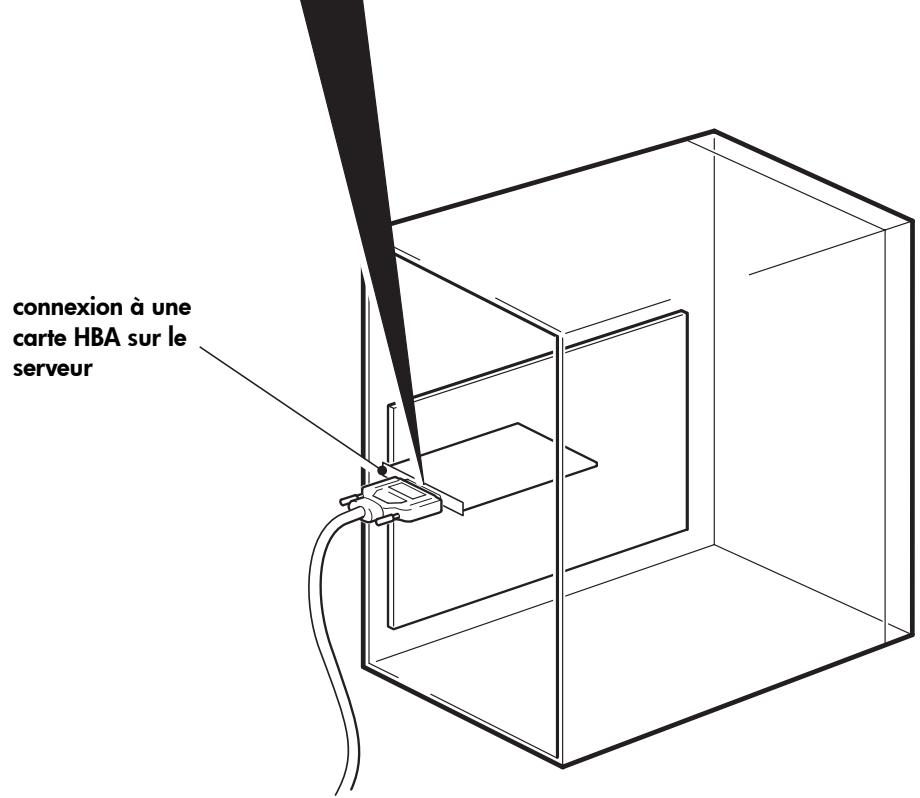

3 Effectuez la connexion VHD du cable SCSI au connecteur SCSI externe du serveur et voirlez a bien serrer les vis.
4 Effectuez la connexion HD du cable SCSI au connecteur SCSI d'entrée sur le panneau arrêté du lecteur de bande et fixez-le en serrant les vis (voir figure 5).
5 Branchez la terminaison multimode sur l'autre connecteur SCSI du lecteur de bande et fixez-la à l'aide des vis. Cette terminaison détecte si l'adaptateur hote de bus est asymétrique (SE) ou LVD et fournit automatiquement la terminaison appropriée.

Pourquoi le lecteur de bande a-t-il besoin d'une terminaison ?

Les terminaisons sont indispensablees dans la mesure ou elles fournissent la tension appropriée au bus SCSI et empêchent les réflexions de signaux indésirables de perturber le transfert de données. La règle est la suivante :

une terminaison doit être installée aux deux extrémités physiques du bus et seulement aux extrémités.

Normalement, l'adaptateur de bus hote constitue une extrémité du bus SCSI et fournit une terminaison. Vous doivent par conséquent vous assurer que l'autre extrémité du bus est dotée d'une terminaison. Si le lecteur de bande se trouve à l'extrémité du bus SCSI, la terminaison doit être connectée au lecteur de bande.

Si vous voulez connecter d'autres péripériques au bus SCSI après le lecteur de bande, retirez la terminaison SCSI et connectez le péripérisque suivant à ce connecteur SCSI. Veillez à connecter la terminaison au dernier péripérisque de la chaîne.

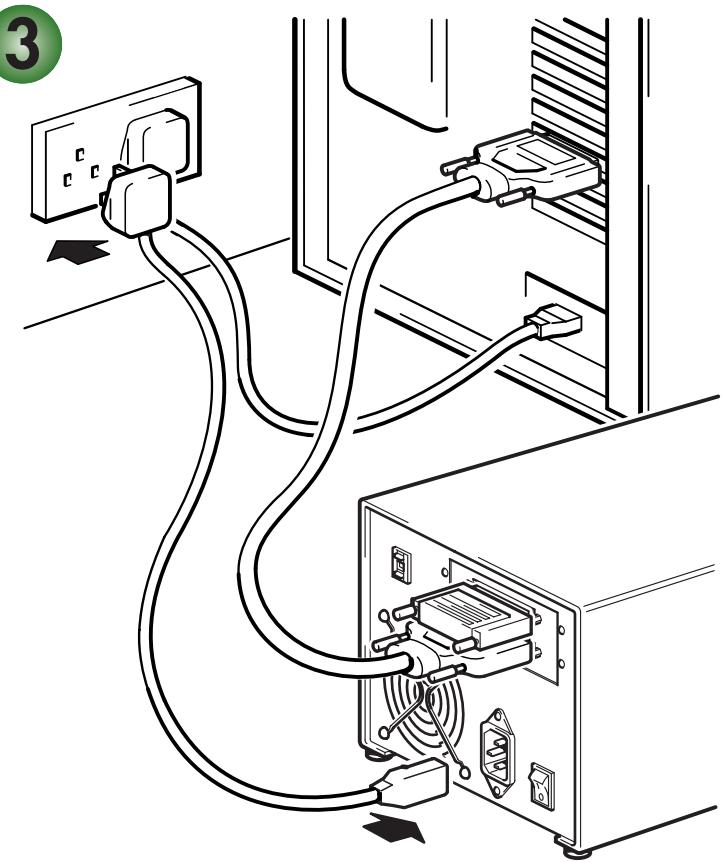

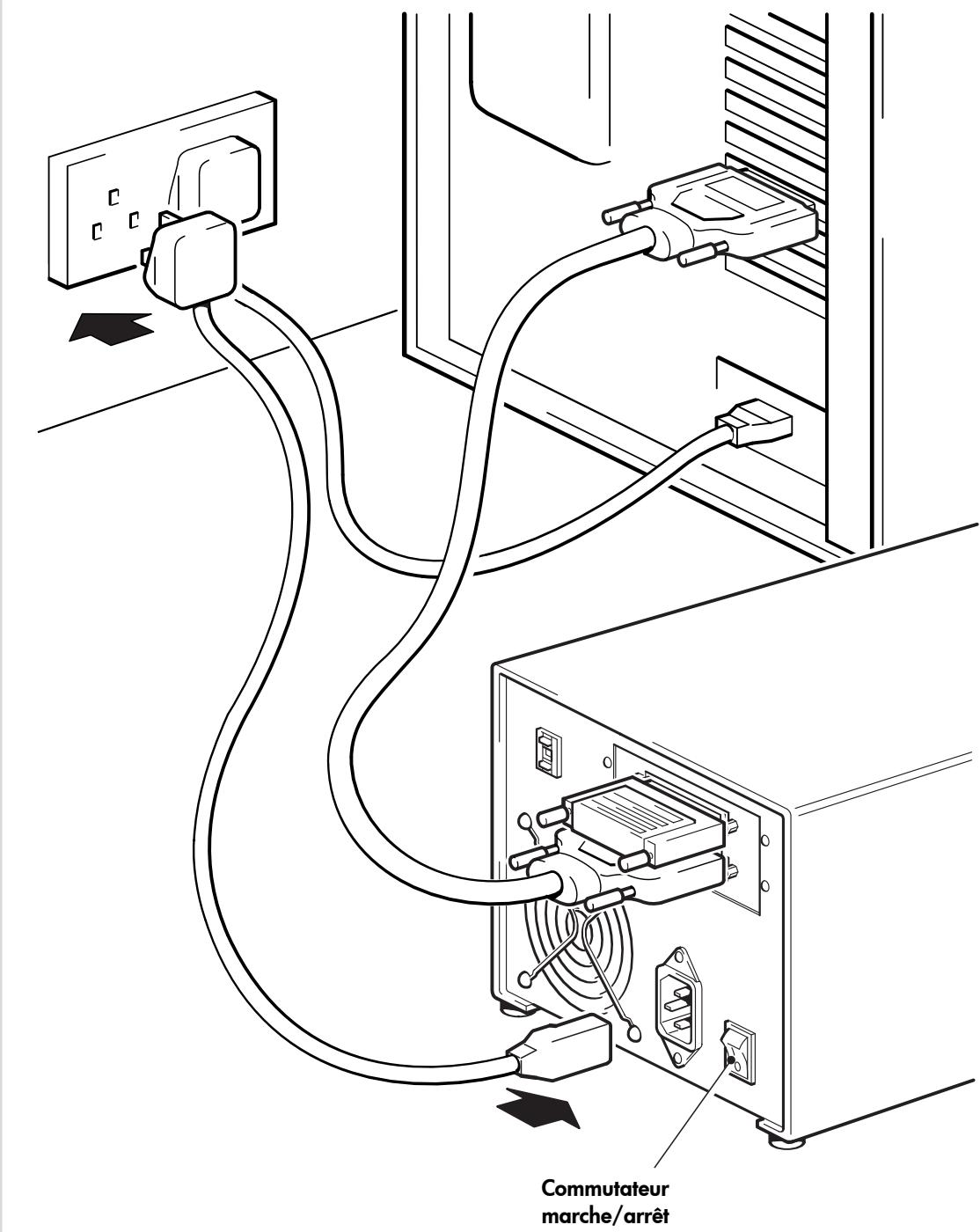

Figure 6: connexion du cable d'alimentation

Etape 4 : connexion du cable d'alimentation

Les lecteurs de bande externes HP StorageWorks SDLT 600 fonctionnent dans la plage de tensions de 100 à 240 volts (0,7 A, 50-60 Hz). Aucun réglage n'est nécessaire. Pour brancher votre lecteur de bande sur le secteur, procédez comme suit :

1 Assurez-vous que le lecteur de bande est hors tension (OFF). L'interrupteur se trouve à l'arrête du chargeur.
2 Branchez le cable d'alimentation dans le connecteur situé sur le panneau arrêté du lecteur de bande (voir figure 6).
3 Branchez l'autre extrémité du cable dans la prise murale.

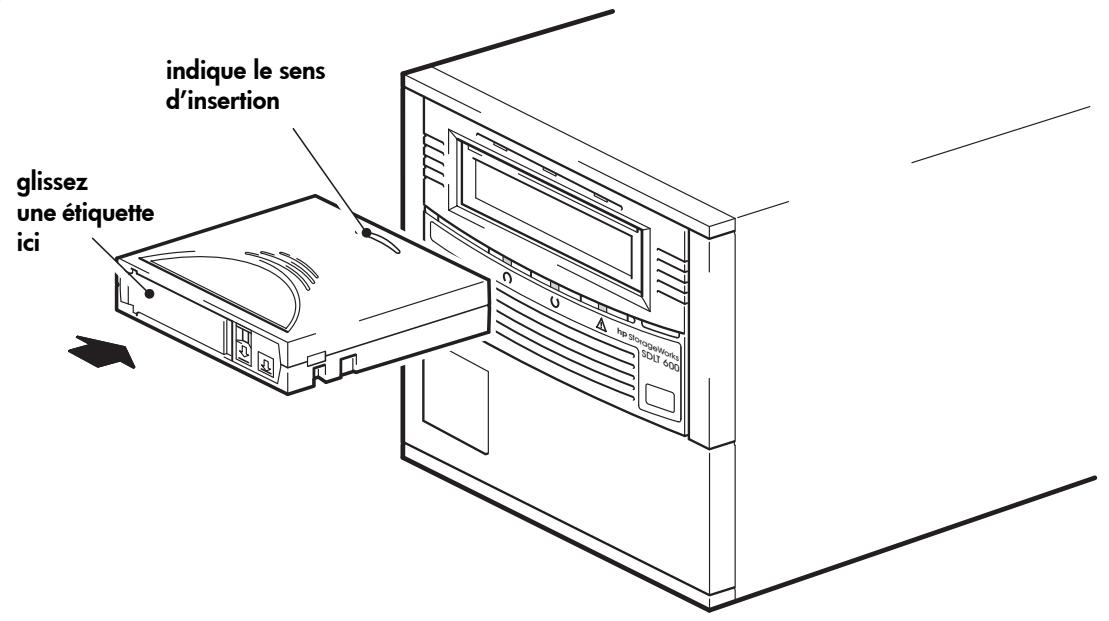

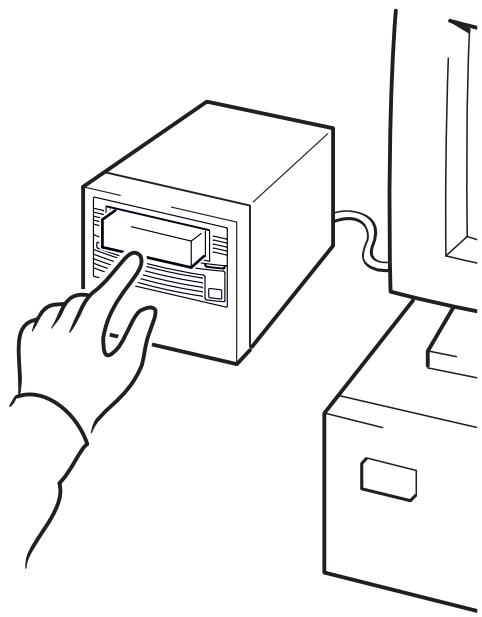

Figure 7a : chargement d'une cartouche

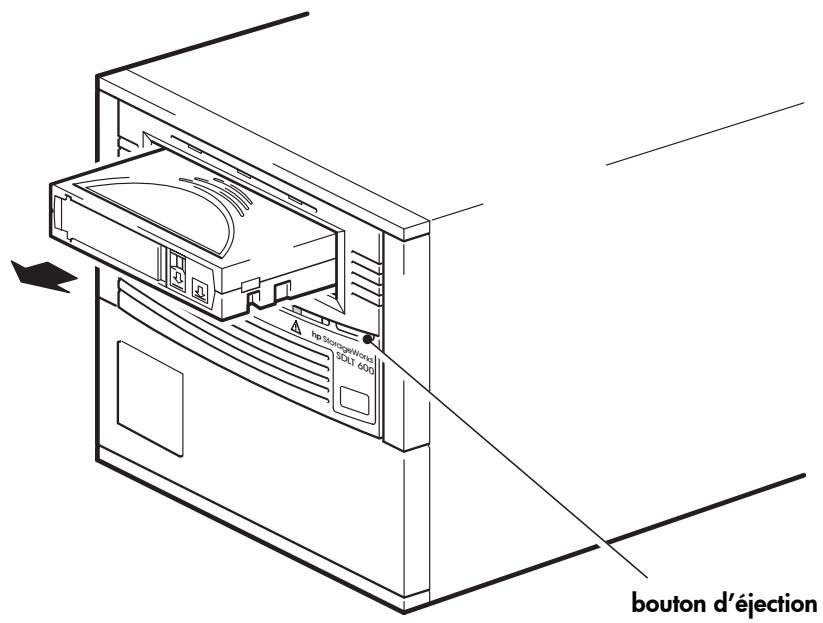

Figure 7b : déchéignment d'une cartouche

Etape 5 : installation des pilotes et vérification de l'installation

Vérification du fonctionnement

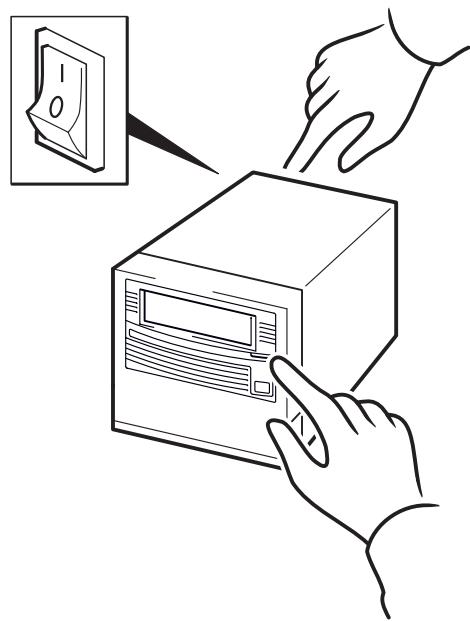

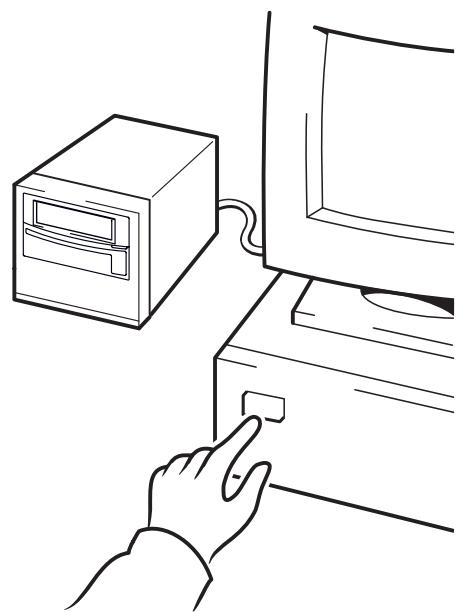

1 Allumez le serveur et le lecteur de bande. Le lecteur de bande exécute un autotest matériel, qui dure entre 10 et 15 secondes. Si l'autotest réussit, levoyant central reste allumé tandis que les deux autres sont éteints. Si le test échoue, les voyants central et de droite restent allumés et celui de gauche clignote. Cela continue jusqu'à ce que le lecteur soit réinitialisé. Pour plus d'informations sur les voyants, reportez-vous à la section "Les voyants pendant l'autotest" à la page 37.
2 Installez les pilotes et l'application de sauvegarde.

Pour tous les systèmes d'exploitation : assurez-vous que vous avez téléchargeé les pilotes et installé les évientuelles mises à niveau nécessaires à votre application de sauvegarde (voir page 5). Sur les systèmes Windows, l'assistant d'installation de matériel s'affiche automatiquement. Nous vous recommendons de fermer l'assistant et d'installer les pilotes à partir du lien sur le CD-ROM HP StorageWorks Tape.

3 Verifiez que I'installation du lecteur a reussi.

Pour la plupart des systèmes d'exploitation, il est possible d'utiliser HP Library & Tape Tools sur le CD-ROM HP StorageWorks Tape, comme décrit à page 29. Pour les autres systèmes UNIX, le Guide de configuration UNIX sur le CD-ROM HP StorageWorks Tape contient une procédure de vérification.

Pour obtenir de l'aide lors du diagnostic et de la résolution des problèmes que vous rencontres au cours de la procédure de vérification, reportez-vous à la section "Dépannage" à la page 32.

4 Vous pouvez désormais effectuer un test de sauvegarde et de restauration pour vérifier que le lecteur est capable d'écrite des données sur la bande. Pour obtenir des instructions spécifiques, reportez-vous à la documentation livrée avec votre application de sauvegarde. Utilisez la cartouche vierge fournie avec le lecteur de bande. Pour plus d'informations sur les cartouches recommandées, reportez-vous à la section "Utilisation du support de sauvegarde approprié" à la page 23.

Chargement d'une cartouche

1 Inserez la cartouche dans le logement situé à l'avant du lecteur en veillant à ce que les repères soient dirigés vers le haut et face à l'ouverture du lecteur. Appuyez doucement sur la cartouche jusqu'à ce qu'elle soit happée et chargée par le lecteur (voir Figure 7a).
2 Levoyant d'etat du lecteur clignote en vert pendant la procEDURE de chargement du lecteur. Lorsque la cartouche est prete a etre utilise, le voyant d'etat de lecteur reste allumé en vert.

Déchéancement d'une cartouche

Attention Ne tentez jamais d'extraire une cartouche avant qu'elle ne soit entiement ejectee et n'eteignez jamais le lecteur de bande lorsqu'il contient une cartouche. L'éché du retrait d'une cartouche de données peut provoquer la déterioration de la cartouche ou du lecteur de bande.

1 Appuyez sur le bouton d'éjection sur la face avant (voir Figure 7b).
2 Le lecteur termine la tâche en cours, rembobine la bande et éjecte la cartouche. Levoyant d'état du lecteur clignote pour indiquer que le déchargement est toujours en cours et reste allumé en vert lorsque la cartouche est prête à être retiree. Cela peut prender au maximum 10 minutes, si le lecteur doit revenir au début de la bande.

Figure 8: boutons et voyants du lecteur de bande

Votre lecteur de bande HP StorageWorks SDLT 600

La face avant de votre lecteur de bande HP StorageWorks SDLT 600 présente trois voyants (diodes luminescentes) qui indiquent l'etat du lecteur et un bouton d'éjection. Ces voyants donnent des informations utiles pour le dépannage. Voir aussi la section "Signification des voyants" à la page 37. Reportez-vous à la page 19 pour plus d'informations concernant le bouton d'éjection lors d'un fonctionnement normal.

Voyants de la face avant

Trois voyageants sont illustrés sur le schéma (voir Figure 8).

Intensité du lecteur - gauche, vert/rouge

• Allumé, vert : la cartouche insérée est vide ou il s'agit d'une Super DLTape II formatée SDLT 600
• Allumé, rouge : la cartouche insérée est vide ou il s'agit d'une Super DLTtape formatée SDLT 220/320
• Eteint : aucune cartouche insérée
• Clignotement rapide : le lecteur clignote en mode OBDR.

Etat du lecteur - milieu. vert

• Allumé: le lecteur peut être utilisé.
• Eteint : le lecteur est eteint ou il y a eu une defaillance au cours de l'auto-test.
• Clignotant: le lecteur est occupé.

Nettoyage requis - droit, jaune

• Allumé : il est nécessaire de proce dé au nettoyage
• Eteint : le lecteur ne nécessite pas de nettoyage.
• Clignotement rapide : le lecteur clignote en mode OBDR.

Bouton d'éjection

Utilisez le bouton d'éjection pour éjecter la cartouche de bande du lecteur. Lorsque vous appuyez sur le bouton, le lecteur termine toute opération d'écriture de données sur la bande, puis éjecte la cartouche.

Un dépassement de température survient lorsque la température du chemin de la bande mesurée atteint 50^ . Lorsque cette condition est détectée, la cartouche de bande est remboinée, décharge et ejecté du lecteur. L'état SCSI indiquera que le lecteur se trouve dans une condition de dépassement de température.

Figure 9: protection des cartouches en écriture

Utilisation du support de sauvegarde approprié

Pour deailles performances, nous recommendons d'utiliser des supports de marque HP. Passez votre commande en ligne à l'adresse suivante :

www. hp. com/go/ storagemedia. Si vous n'avez pas accès à Internet, reportez-vous au Guide d'utilisation sur le CD-ROM HP StorageWorks Tape pour Obtir des informations sur la commande de cartouches de bande et de cartouches de nettoyage.

Cartouches de données

Remarque * Toutes les valeurs supposent un taux de compression de 2:1.

Nous recommendons les cartouches HP Super DLTtape Il 600 Go* pour votre lecteur de bande. Il s'agit de cartouches à un ruban unique qui correspondent au format de votre lecteur et sont optimisées en termes de capacité, de rendement et de fiabilité.

Les lecteurs de bande HP StorageWorks SDLT 600 sont également capables de dire des données enregistrées sous des formats antérieurs, comme l'indique le tableau ci-dessous.

tableau 2 : compatibilité des cartouches de données SDLT 600

Type de cartouche	Capacité	Compatibilité
Super DLTtape II	600 Go*	Lecture/éditure
Super DLTtape I	320 Go*	Lecture Seule
Super DLTtape I	220 Go*	Lecture Seule
Formats DLT	Diverses	Aucune

Remarque Les lecteurs de bande SDLT 600 éjecteront une cartouche de données écrite dans des formats DLT.

Protection des cartouches en écriture

Pour éviter que les données enregistrées sur une cartouche ne soient alterées ou effacées, vous pouvez protéger cette dernière en écriture

Si vous touche la languette de manipulation en écriture au cours de l'opération, la fonction de protection en écriture ne sera active qu'une fois l'opération en cours terminée.

• Pour protégger en écriture une cartouche, faites glisser la languette vers la gauche; un petit rectangle orange apparait.
• Pour annuler la protection en écriture d'une cartouche, faites glisser la languette vers la droite; le petit rectangle orange disparait.

L'emplacement de la languette de protection est indiqué à la Figure 9.

La protection en écrite n'empêche pas la suppression des données d'une cartouche par effacement en masse ou par démagnetisation.

Cartouches de nettoyage

Pour nettoyer les lecteurs de bande HP StorageWorks SDLT 600, vous doivent utiliser la SDLT CleaningTape. Les autres cartouches de nettoyage, telles que les cartouches CleaningTape III ou DLT VS CleaningTape, ne peuvent être chargées ni fonctionner.

Attention N'utilisez pas de cartouches d'un autre format dans votre lecteur de bande et n'utilisez pas de cartouches SDLT CleaningTape dans des lecteurs de formats différents.

Nettoyage du lecteur de bande :

Une cartouche SDLT CleaningTape ne doit être utilisée que lorsque levoyant Nettoyage requisjaune est allumé en permanence ou lorsque votre application de sauvegarde vous informe que le lecteur de bande doit être nettoyé. Ne nettoyez le lecteur de bande que s'il vous indique spécifiquement que c'est nécessaire.

Pour obtenir des informations relatives à la commande, consultez l'adresse www.hp.com/go/storagemedia.

1 Insérez la cartouche SDLT CleaningTape, l'étiquette dirigeée vers l'extérieur.
2 Le lecteur doit effectuer son cycle de nettoyage et ejecter la cartouche à la fin de l'opération, qui dure entre 1 (lors de la première utilisation de la cartouche) et 4 minutes (à la 20^e utilisation de la cartouche). Pendant le cycle de nettoyage, levoyant Nettoyage requisjaune est allumé en permanence et levoyant d'etat du lecteur vert clignote.

Chaque cartouche de nettoyage SDLT CleaningTape peut être utilisée jusqu'à 20 fois. Si la cartouche est périmée, le nettoyage ne se fera pas correctement et levoyant Nettoyage requis jeune restera allumé.

Entretien des cartouches

Attention
Vous pouvez endommager le lecteur de bande si vous essayez d'insérer ou de charger une cartouche abîmée. Si vous avez fait tomber la cartouche ou que vous craignée qu'elle soit endommagée, consultez la rubrique "Cartouches" dans le guide d'utilisation en ligne du CD-ROM HP StorageWorks Tape pour obtenir des informations plus détaillées sur la façon de procéder aux vérifications de la cartouche. Cette rubrique contient également des informations exhaustives sur l'entretien et la manipulation de ces cartouches.

• Ne touchez pas la bande magnétique.
• Necherche pas à nettoyer le chemin ou les guides de la bande à l'intérieur de la cartouche.
• Ne stockez pas les cartouches dans des conditions de sécheresse ou d'humidité extrêmes. N'exposez pas les cartouches aux rayons directs du soleil ou à des champs magnétiques (sous un téléphone, à côté d'un moniteur ou d'un transformateur, par exemple).
• Ne laissez pas tomber les cartouches et manipulez-les avec précaution.
• Collez les étiquettes uniquement à l'endetroit prévu à cet effet.
• Pour connaître les conditions de stockage, consultez la notice fournie avec la cartouche.

Enregistrement de votre lecteur de bande

Après avoir installé et testé votre lecteur HP StorageWorks SDLT 600, prenez quelques minutes pour enregistrer le produit. Vous pouvez enregistrer votre lecteur sur le site www.registerer.hp.com.

Pour que vous enregistrement soit complé, vous doivent obligatoirement répondre à certaines questions figurant sur le formulaire électronique. D'autres questions sont facultatives. Cependant, nous vous invitons à renseigner le maximum de champs afin de nous permettre de很好地 répondre à vos besoins.

Remarque HP et ses filiales s'engagent à respecter et à protégger votre vie privée. Pour plus d'informations, consultez notre site Web (www.hp.com) et cliquez sur Respect de la vie privée.

Figure 10a:utilisation de HP OBDR, etape 1

Figure 10b : utilisation de HP OBDR, étape 2

Figure 10c:utilisation de HP OBDR,etape 3

Figure 10d : utilisation de HP OBDR, étape 4

Utilisation de HP OBDR

Compatibilité

HP One-Button Disaster Recovery est une fonction standard sur tous les lecteurs de bande HP StorageWorks SDLT 600. Cependant, cette fonction peut uniquement etre utilisée avec des configurations spécifiques et restaurera uniquement le serveur auquel le lecteur de bande est directement connecté.

Pour savoir si votre système (matériel, système d'exploitation et application de sauvegarde) est compatible OBDR, consultez notre site Internet www. hp. com/go/connect.

Pour obtenir des informations plus spécifiques sur les avantages de la fonction OBDR et sur les dernières fonctionnalités, consultez notre site Web à l'adresse www. hp. com/go/obdr.

Remarque HP OBDR ne fonctionne pas sous HP-UX ni avec les autres systèmes d'exploitation UNIX non Intel et n'est pas compatible avec les systèmes Solaris basés sur Intel. HP OBDR est pris en charge sur un serveur équipé d'un contrôleur RAID si le lecteur de bande est connecté directement à un adaptateur de bus hôte (HBA).

Si vous système ne prend pas en charge la fonction HP One-Button Disaster Recovery, vous pouvez néanmoins utiliser votre lecteur de bande normalement pour sauvegarder et restaurer des données. N'oubliez pas cependant de créé un jeu de disquettes de sauvegarde pour votre système d'exploitation, chaque fois que vous modifiez la configuration de votre système.

A quoi sert HP OBDR?

Si vous utilisez un lecteur de bande et le modele de cartouche le plus recent, HP OBDR permet de proceder à une recupération après les incidents système suivants :

• défaillances du disque dur, si le disque dur de remplacement est de la mêmeaille ou d'une taillie plus importante que le disque d'origine et utilise la même interface (remplacez un disque dur SCSI par un autre disque SCSI, par exemple);
• défaillances matérielles dans lesquelles le serveur est remplaced par un composant identique;
• corruption de fichiers en raison d'une erreur du système d'exploitation;
  corruption de fichiers due à une erreur logicielle;
• virus empêchant l'amorçage correct du système ;
• erreurs de l'utilisateur empêchant l'amorçage correct du système.

Lorsque vous lancez HP One-Button Disaster Recovery, votre lecteur de bande exécuté les opérations suivantes :

1 Le lecteur passe en mode de récapération après incident, ce qui permet de restaurer le système d'exploitation et de le réinitialiser. Il se comporte comme un CD-ROM amorcâble. Notre système est normalement configuré par défaut pour démarrer à partir du CD-ROM. Si vous avez modifié ce paramètre, vous devrez le reactiver. Pour plus de détails, consultez le manuel du BIOS système.
2 Le lecteur revient en mode normal et restaure les données.

La carte HP Remote Insight Lights-Out Edition (RILOE) sur les serveurs ProLiant permet à l'administrateur informatique de restaurer complètement un serveur défailleant sur un site distant sans se rendre physiquement sur place. Sur place, il suffit à une personne non technicienne d'insérer la cartouche amorcable dans le lecteur de bande lorsque l'administrateur l'y invite.

Pour plus d'informations sur l'utilisation de cette fonctionnalité et pour connaître les compatibilités, reportez-vous au site Web OBDR de HP : www. hp. com/go/obdr.

Test de compatibilité

Nous vous recommendons de procéder à une reprise complète après sinistre immédiatement après l'installation - si possible, sur un disque dur vierge. Si vous ne disposez pas d'un disque dur vierge et ne souhaitez pas replacer les données générées sur votre système, vous pouvez annuler en toute sécurité le processus de reprise après sinistre à l'étape 3 de la procédure suivante.

Pour plus d'informations sur les applications de sauvegarde appropriées, reportez-vous à notre site Web consacre à la connectivité (www. hp. com/go/connect).

Exécution de HP OBDR

La fonction OBDR de HP peut uniquement etre utilise avec des applications de sauvegarde qui prenrent en charge la fonction one-button disaster recovery ; les methodes d'utilisation de cette fonction varient selon les editeurs de logiciels. Avant d'utiliser HP OBDR, consultez notre site Web (www . hp . com / go / obdr ) pour oblir les toutes dernières informations sur les mises à niveau des micrologiciels et le dépannage.

1 Insérez la cartouche amorcable la plus récente dans le lecteur (voir la Figure 10a). La cartouche doit être enregistrée par une application de sauvégarde enregistrant les données sur bande au format CD-ROM.
2 Maintenez le bouton d'éjection enforcé. Appuyez sur le bouton d'éjection du lecteur de bande et maintenez-le enforcé afin demettre sous tension votre lecteur de bande (10b).Cette manipulation permet d'activer le mode HP One-Button Disaster Recovery sur le périphérique à sa mise sous tension. Relâchez le bouton des que les voyants Densité de lecture (gauche) et Nettoyage requis (droit) clignotent selon la séquence OBDR. Il clignote de manière répétée : allumé éteint. Levoyant d'état du lecteur fonctionne normalement ; clignotant lorsque la bande est en mouvement et allumé en permanence lorsqu'elle est prête.

Raccourci clavier pour les serveurs hp ProLiant

Vous n'avez pas besoin d'appuyer sur le bouton d'éjection. Il vous suffit demettre vosere serveur sous tension et d'appuyer sur la touche [F8] pendant le test POST (Power On Self Test).Cette opération demande à OBDR de restaurer votre système. Pour plus d'informations et pour obtenir des instructions spécifiques, consultez notre site Web à l'adressewww .hp .com / go / obr .

3 Mettez votre serveur sous tension (voir Figure 10c).
4 Pour configurer le système d'exploitation, suivez les instructions qui s'affichent à l'écran (voir figure 10d). Ces instructions varient en fonction du logiciel de sauvegarde. En règle générale, vous pouze accepter la réponse par défaut pour tous les messages : appuyez simplement sur , par exemple.
5 Les voyants clignotent selon la sequence OBDR (voir etape 2) pendant que le lecteur restaure suaive système d'exploitation dans un état lui permettant de proceder à une restauration normale des données.
6 Une fois le système d'exploitation reconfigéré et réinitialisé, levoyant d'etat du lecteur (milieu) s'allume en vert de façon continue et vous pouvez-retirer la cartouche de sauvegarde si vous le souhaitez. Vous pouvez alors proceder à une restauration normale des données. Suivez ensuite la procEDURE normale de votre application de restauration.

En cas d'éché de la procédure de restauration

Si la procédure de restauration échoue pour une raison ou une autre, consultez notre site Internet (www. hp. com/go/obdr) pour obtenir des informations de dépannage détaillées.

Outils de diagnostic

HP Library & Tape Tools est compatible avec la plupart des systèmes d'exploitation. Des informations sur la compatibilité, des mises à jour et la dernière version de ce logiciel sont disponibles à l'adresse www.hp.com/support.

Le logiciel HP Library & Tape Tools contient des utilisaires Gratis de diagnostic et de dépannage. Ainsi, vous pourrez :

• identifier, diagnostique et résoudre rapidement les problèmes au niveau du lecteur et des supports ;
• vous assurer que le lecteur est installé correctement et en vérifier l'objet;
• effectuer une mise à niveau vers le dernier micrologiciel du lecteur (pour cela, une connexion Internet est nécessaire).

Vou pouve égarlement installer HP Library & Tape Tools à partir du lien sur le CD-ROM HP StorageWorks Tape.

Outil d'évaluation des performances

Pour des performances optimes, le sous-système de votre disque doit être capable de fournir des données à 36 Mo/seconde (données natives). Vous pouvez utiliser l'outil gratuite d'évaluation des performances (PAT) pour contrôler les performances de votre lecteur et vérifier que votre sous-système de disque peut transférer des données à un début optimal.

L'outil d'évaluation des performances ne fonctionne pas sur tous les systèmes d'exploitation. Vous trouvez des informations sur la compatibilité, des mises à jour et la dernière version de ce logiciel à l'adresse : www.hp.com/support/pat.

Optimisation des performances

Différents facteurs peuvent affecter les performances du lecteur de bande, en particulier dans un environnement de réseau ou si le lecteur ne se trouve pas sur un bus SCSI dédié. Si les performances du lecteur de bande ne sont pas satisfaisantes, tenez compte des éléments suivants avant de contacter l'assistance HP à l'adresse suivante: www.hp.com/support.

Le lecteur de bande se trouve-t-il sur un bus SCSI dédié ?

Pour des performances optimes, il est préférible que le lecteur de bande soit le seul péripérisque liént sur le bus SCSI. Si ce n'est pas le cas, assurez-vous que les autres péripérisques sont compatibles LVD. S'ils sont asymétriques (SE), le bus passe en mode asymétrique et le taux de transfert est réduit. La longueur du cable sera également limitée.

Votre système peut-il assurer les performances requises ?

Le lecteur de bande Ultrium HP StorageWorks SDLT 600 peut écrire des données à un débit de 36 Mo/s (données natives) ou 72 Mo/s (compressées, à raison d'une compression de 2:1). Néanmoins, pour parvenir à de telles performances, l'ensemble de votre système doit être au même niveau.

Des goulets d'étranglement peuvent apparaître aux endroits suivants :

• Disque dur (un seul disque dur ne permet pas d'obtenir un taux de transfert de 72 Mo/s)
• Certains systèmes de fichiers transférént les données plusrapidement que d'autres.
• Le type de données sauvégardées peut affecter les performances de sauvégarde (par exemple, la taille des fichiers et leur compressibilité).
• Certaines applications de sauvegarde sont plus performantes que d'autres.

Pour améliorer les performances, nous vous recommendons vivement d'utiliser une solution de disque RAID complément un grand nombre de disques durs physiques.

Certaines applications de sauvégarde pour les entreprises sont capables d'imbriquer des données émanant de plusieurs sources, telles que les clients ou les disques, et ce afin de maintainir les performances optimes du lecteur de bande.

Liste de contrôle des performances

La liste suivante récapitule les facteurs susceptibles d'affector les performances. Elle présente uniquement les éléments qui feront l'objet d'une recherche ultérieure. Elle ne tente pas d'expliquer le mode de configuration des systèmes individuels. Pour une analyse plus détaillée complenant des informations sur les outils qui permettent de tester les performances, reportez-vous à notre documentation technique à l'adresse www.hp.com. Sélectionnez d'abord le produit puis consultez la Bibliothèque d'informations.

• Le lecteur de bande lit-il et écrit-il les données à la vitesse ajustée ?
  Le système source (disque dur) transfere-t-il les données à la vitesse ajustate?

• L'application de sauvegarde écrit-elle sur les tampons à la vitesse ajustée ? Vous devrez peut-être ajuster les paramètres de transfert, de tampon et de taille des blocs afin d'optimiser la vitesse à laquelle l'application écrit les données sur le lecteur de bande. Les lecteurs de bande HP StorageWorks SDLT 600 sont équipés d'un tampon interne de 64 Mo.

• Le système d'exploitation est-il regle pour la(Meilleure performance?Vous devrez peut'être ajuster la taille des paquets de transfert de données.

• Les applications utilisateurs, telles que les serveurs Exchange ou de base de données, sont celles optimisées pour les performances de sauvégarde ?
• Existe-t-il d'autres facteurs susceptibles d'affector les performances, par exemple des interférences ?

Dépannage

La première étape de la résolution d'un problème consiste à déterminer si le problème provient de la cartouche, du lecteur, du serveur hôte et de ses connexions ou du mode de fonctionnement du système.

La plupart des adaptateurs de bus hôtes SCSI localisent et affichent les périphériques connectés au démarrage du système. Sous Windows, si vous remplacez ou connectez un périphérique lorsque le système est sous tension, vous doivent ensuite redémarrer ce dernier. Cette procédure de redémarrage s'applique également à la plupart des systèmes IA32. Les systèmes UNIX peuvent être équipés de pilotes enchichables, lesquels permettent de connecter des lecteurs à un système en fonctionnement et de les détecter sans réinitialisation.

Si le péripérisque n'est pas détecté au démarrage, il y a sans doute un problème au niveau du matériel (câbles, terminaison, connexions, alimentation) ou au niveau de l'adaptateur de bus hôte lui-même. Si le péripérisque est affiché au démarrage mais n'apparait pas dans le système d'exploitation, il s'agit sans doute d'un problème logiciel.

• En cas de problème au cours de l'installation et pour obtenir unelication supplémentaire, reportez-vous à la section "Problèmes rencontres pendant l'installation", page 33.
• Si un problème survient pendant le test, à la suite de l'installation du lecteur, reportez-vous à la section "Test après l'installation" à la page 35.
• Pour plus d'informations sur les séquences de voyants, reportez-vous à la section "Signification des voyageants" à la page 37.
• Pour plus d'informations sur les cartouches, reportez-vous à la section "Problèmes liés aux cartouches" à la page 39.

Pour la plupart des systèmes d'exploitation, les utilisateurs peuvent recourir à HP Library & Tape Tools pour diagnotiquer les problèmes.

Problèmes rencontres pendant l'installation

Déballage

Description	Informations supplémentaires
Certains éléments semblant manquer ou paraisent endommagés.	Si un élément doit être remplaced, contactez votre revendeur.

Le cable SCSI fourni avec le lecteur ne convient pas

Description	Informations supplémentaires
Il est impossible de brancher le cable SCSI fourni avec le lecteur sur l'adaptateur hôte SCSI du serveur.	Le cable fourni est compatible avec la plupart des systèmes. Si un cable différent est requis, reportez-vous au site Web www . hp . com/go / connect.

Les adresses SCSI à utiliser sont difficilles à déterminer

Description

Informations supplémentaires

Les adresses SCSI disponibles sont difficiles à déterminer.

Utilisez HP Library & Tape Tools (voir page 29) pour obtenir des informations sur vos paramètres SCSI actuels. Vous pouvez normalement vérifier aussi la configuration SCSI à partir de l'écran d'amorçage ou du panneau de configuration Windows. Par défaut, l'adresse SCSI du lecteur HP StorageWorks SDLT 600 est définie sur 6. Ne modifies pas cette/adresse sauf si elle est déjà utilisée. Pour savoir comment modifier l'adresse SCSI, reportez-vous à la page 13.

Comment le bus SCSI doit-il être configuré?

Description	Informations supplémentaires
Configurer correctement le bus SCSI avec plusieurs lecteurs est une opération complexe qui peut nécessiter une aide supplémentaire.	Consultez la section relative à la configuration SCSI dans le Guide d'utilisation en ligne, sur le CD-ROM HP StorageWorks Tape.
Il est difficile de déterminer si le bus compte déjà une terminaison ou s'il faut ajouter une terminaison supplémentaire.	Les deux extrémités du bus SCSI doivent Compterer une terminaison. Si l'adaptateur hote de bus compte une terminaison correcte, il y a généralement trois possibités :• le lecteur de bande est le seul périphérique externe connecté au bus SCSI. Il doit Compterer la terminaison fournie ;• le lecteur de bande est ajouté au bout de la chaîne, à laquelle sont déjà connectés d'autres périphériques externes. Retirez la terminaison du dernier périphérique de la chaîne, connectez le lecteur de bande à cette dernière et ajoutez la terminaison fournie au lecteur de bande ;• le lecteur est ajouté au milieu d'une chaîne de périphériques externes existants. Connectez le lecteur à la chaîne sans utiliser la terminaison fournie.La terminaison se branche directement sur l'un des connecteurs SCSI situés à l'arrêté du lecteur de bande. Consultez la section relative à la configuration SCSI dans le Guide d'utilisation en ligne, sur le CD-ROM HP StorageWorks Tape.

L'adaptateur de bus hote SCSI est-il ajustat?installé？

Description	Informations supplémentaires
Le serveur compte déjà un adaptateur de bus hôte SCSI mais son type est difficile à déterminer.	Si la configuration de votre serveur est celle d'origine (aucun adaptateur SCSI n'a été ajusté ou retire), consultez le site www.hp.com/go/connect pour vérifier la compatibilité de votre système. Vous pouvez également vérifier la configuration SCSI à partir de l'écran d'amortège ou du panneau de configuration Windows ; le logiciel HP Library & Tape Tools (voir page 29) peut également s'avérer utile.
Le serveur ne compte peut-être pas d'adaptateur de bus hôte SCSI.	Utilisez HP Library & Tape Tools (voir page 29) pour savoir si votre système compte un adaptateur hôte SCSI. Dans le cas contraire, vousdezuez vous en procurer un. Consultez la rubrique relative à la commande de fournitures dans le Guide d'utilisation en ligne, sur le CD-ROM HP StorageWorks Tape.

Faut-il installer des pilotes et le cas échéant, lesquels?

Description	Informations supplémentaires
Il est difficile de déterminer s'il est nécessaire d'installer des pilotes sur le système.	Une aide supplémentaire est nécessaire. Des informations détaillées concernant votre système sont disponibles à l'adresse www . hp . com/go/connect. Pour obtenir une assistance technique lorsque vous travailliez sous Windows, vous trouvrez les pilotes sur le CD-ROM HP StorageWorks Tape ou à l'adresse www . hp . com/support. Pour obtenir une assistance pour les systèmes UNIX, reportez-vous au guide de configuration UNIX figurant sur le CD-ROM HP StorageWorks Tape. Le logiciel de sauvegarde prénant en charge les lecteurs de bande HP StorageWorks SDLT 600 fournit également les pilotes requis.
Les pilotes requis ne semble pas être disponibles.	De nouveaux pilotes seront charges sur le site Web du service d'assistance dés queils seront disponibles.

Test après l'installation

N'oubliez pas que le système reconnait les péripériques à l'amorçage. Si vous remplacez ou connectez un péripérisque lorsque le système est sous tension, vous devrez ensuite redémarrer ce dernier. Le redémarrage du système réinitialise les péripériques et permet souvent de résoudre les problèmes. Il est recommendé de redémarrer le système chaque fois que vous ajoutez un pilote ou que vous installez un micrologiciel.

Attention N'eteignez jamais le lecteur de bande lorsqu'il contient une cartouche ni pendant une mise à niveau du micrologiciel.

Le serveur ne redémarre pas après l'installation

Cause possible	Action recommendée
Les ressources d'un adaptorateur de bus hôte SCSI nouvellement installé sont en conflit avec celles d'un adaptorateur existant.	Retirez l'adaptateur de bus hôte que vous venez d'installer et consultez la documentation du serveur.
Le cable d'alimentation ou le cable SCSI a été déconnecté du disque de démarrage du serveur pendant l'installation du lecteur.	Vérifie que les cables de tous les périphériques sont correctement connectés.
Le cable d'alimentation ou le cable SCSI n'est pas connecté correctement.	Vérifiez que les cables du lecteur de bande sont correctement connectés. Assurez-vous que le cable SCSI est compatible LVDS et ne compte pas de broches tordues. Le cas échéant, remplacez-le. Reportez-vous à la section relative à la commande de fournitures sur le CD-ROM HP StorageWorks Tape.
La terminaison du bus SCSI n'est pas ajusté.	Assurez-vous que le bus SCSI présente une terminaison ajusté. Consultez également la documentation de votre contrôleur SCSI et de tous les péripériques SCSI que vous possédez.
L'adresse SCSI du lecteur de bande a déjà été attribuée.	Assurez-vous que chaque péripérique sur le bus SCSI a une adresse unique. Nous vous recommendons d'utiliser le lecteur de bande connecté à un adaptateur de bus hôte dédié. Ne connectez pas le lecteur au même bus SCSI que votre disque dur ou que votre contrôleur RAID
You've mis le lecteur de bande sous tension après le démarrage du serveur. Le serveur vérifie les péripériques SCSI au démarrage uniquement.	Mettez le lecteur de bande sous tension, puis redémarrez le serveur.

L'application ne reconnait pas le lecteur de bande

Cause possible	Action recommendée
Le lecteur de bande n'est pas pris en charge par l'application.	A l'aide de HP Library & Tape Tools, vérifie que le lecteur est correctement installé. Consultez notre site Web (www.hp.com/go/connect) pour obtenir plus d'informations sur les applications de sauvegarde qui prenvent en charge le lecteur de bande HP StorageWorks SDLT 600. Téléchargez au besoin le Service Pack requis.
Certaines applications requiennent l'installation de pilotes.	Vérifie que les pilotes SCSI et de lecteur de bande adhéquats sont installés. Pour plus d'informations, consultez les instructions relatives à l'installation de votre application de sauvegarde.

Le lecteur ne fonctionne pas

Cause possible	Action recommendée
Si vous ne parvenez pas à allumer le lecteur (tous ses voyageants sont éteints), le cable d'alimentation n'est peut-être pas correctement connecté au lecteur.	Assurez-vous que le cable d'alimentation est correctement branché. Si c'est le cas, essayez avec un autre cable d'alimentation. Si le lecteur ne se met toujours pas sous tension, demandez de l'aide.
L'échec de l'autotest (voir “Les voyageants pendant l'autotest” à la page 37) peut être dû à une défaillance du matériel ou du micrologiciel.	Si une cartouche se trouve dans le lecteur, retirez-la. Eteignez, puis rallumez le lecteur. Essayez un autre connecteur d'alimentation. Si l'autotest échoue à nouveau, contactez le service d'assistance.

Signification des voyants

Les voyants pendant l'autotest

La face avant de votre lecteur de bande HP StorageWorks SDLT 600 presente trois voyants (diodes luminescentes) qui indiquent l'etat du lecteur. Ces voyants donnent des informations utiles pour le dépannage.

A chaque mise sous tension, le lecteur de bande effectue un autotest de démarriage. Le test dure entre 10 et 15 secondes.

• A la mise sous tension, les trois voyants s'allument pendant environ une seconde, puis émettent un clignotement unique.
• Pendant l'autotest, levoyant d'etat du lecteur (central) clignote et les deux autres voyants sont eteints.
• Si l'autotest réussit, levoyant d'etat du lecteur (central) reste allumé tandis que les deux autres sont éteints.
• Si le test échoue, les voyants central et de croite restent allumés et celui de gauche clignote. Cela continue jusqu'à ce que le lecteur soit réinitialisé.

Utilisation des voyageants pour le dépannage

Si vous ne parvenez pas à résoudre un problème, contactez le service clientèle à l'adresse www.hp.com/support.

Utilisez le tableau suivant pour interpréter les séquences de voyants de la face avant et les actions à entreprises s'il y a lieu.

Séquence de voyants	Cause	Action recommendée
Tous les voyageurs sont ETEINTS.	Le lecteur n'est peut-être pas sous tension; il est également possible qu'il soit dédictueux ou qu'il ait été etant, puis rallumé ou réinitialisé pendant la mise à niveau d'un micrologiciel.	Assurez-vous que le lecteur est sous tension. Vérifiez la connexion du cable d'alimentation et remplacez le cable si nécessaire. Vous pouvez utiliser le cable d'alimentation de votre monitre ou d'un autre péripérisque pour vérifier la connexion. Si le lecteur est alimenté et que tous les voyageurs sont éteints, éteignez le lecteur, puis rallumez-le. Si le problème persiste, appelez le service d'assistance.
Le voyageant de gauche clignote en ROUGE, le voyageant central est allumé en VERT et le voyageant de droite est allumé en JAUNE.	Le lecteur n'a pas réussi à effectuer l'autotest au démarrage (POST).	Mettez le lecteur hors tension puis de nouveau sous tension, ou réinitialisez-le. Si l'erreur se produit, appelez le service d'assistance.
Voyant central allumé en VERT.	Le lecteur peut être utilisé.	Aucune. Cette situation est normale.
Voyant central clignote en VERT.	Le lecteur fonctionne normalement (lecture, écriture).	Aucune. S'il effectue une mise à niveau du micrologiciel, ne réinitialisez pas le lecteur et ne l'éteignez pas.
Le voyageant de gauche clignote en ROUGE, le voyageant central est allumé en VERT et le voyageant de droite clignote en JAUNE.	Le lecteur clignote en mode OBDR.	Voir "Exécution de HP OBDR" à la page 28 pour plus d'informations.
Le voyageant de gauche clignote en ROUGE, le voyageant central clignote en VERT.	Le lecteur télécharge un micrologiciel.	Aucune. Ne réinitialisez pas le lecteur et ne l'éteignez pas.
Voyant de droite allumé en JAUNE	Le lecteur nécessite un nettoyage.	Chargez la cartouche de nettoyage. Pour obtenir des instructions et la liste des cartouches prises en charge, reportez-vous à la page 23. Si levoyant Nettoyage requis est toujours allumé lorsque vous chargez une nouvelle cartouche de données ou une cartouche existante après le nettoyage, contactez le service d'assistance.
Le voyageant central clignote en VERT, levoyant de droite est allumé en JAUNE.	Le nettoyage est en cours.	Aucune. La cartouche de nettoyage sera éjectée à la fin de l'opération. Le cycle de nettoyage peut durer jusqu'à 5 minutes.
Le voyageant de gauche clignote ou est allumé en ROUGE, le voyageant central clignote ou est allumé en VERT, levoyant de droite clignote ou est allumé en JAUNE.	Le mécanisme du lecteur a detecté une erreur ou le lecteur ou une erreur s'est produit au niveau du micrologiciel du lecteur.	Mettez le lecteur hors tension puis de nouveau sous tension, ou réinitialisez-le. Chargez le dernier micrologiciel. Chargez une nouvelle cartouche. Si le problème persiste, contactez le service d'assistance.

Problèmes liés aux cartouches

Pour obtenir des informations détaillées sur la manipulation et l'inspection des cartouches, en vue d'eventuelles déteriorations, consultez le guide d'utilisation en ligne sur le CD-ROM HP StorageWorks Tape.

En cas de problème lors de l'utilisation de cartouches de marque HP, vérifie que :

• le boitantier de la cartouche est intact, ni fissure ni endommagé ;
• la cartouche a eté stockée à la bonne température et à un niveau d'humidité ajustat; cela permet d'éviter la condensation. Pour connaître les conditions de stockage, consultez la notice fournie avec la cartouche;
• la languette de protection en écriture est en bon état de fonctionnement. Elle doit glisser latéralement et s'enclencher correctement;
• pour plus d'informations sur le dépannage, reportez-vous à l'adresse suivante : www.hp.com/support.

La cartouche est bloquée

Si la cartouche est bloquée ou que l'application de sauvegarde ne peut pas l'éjecter, vous doivent en force l'éjection. Une fois la cartouche éjectée, il convient d'effectuer une mise à niveau du micrologiciel. Si ce problème se repète régulièrement, contactez l'assistance clientèle à l'adresse

www.hp.com/support.

1 Appuyez sur le bouton d'éjection situé à l'avant du lecteur de bande et maintenez-le enforcépendant 10 secondes.
2 Attendez l'éjection de la cartouche. Ce processus peut prendre jusqu'à 15 minutes (la durée maximale du rembobinage). Il est important de laisser au lecteur le temps de la terminer. Si vous interrompez la procédure, vous risque d'endommager le support ou le lecteur de bande.
3 Si la cartouche est toujours bloquée, consultez la rubrique consacrée au retrait de la cartouche bloquée dans le guide d'utilisation en ligne sur le CD-ROM HP StorageWorks Tape.
4 Attendez que le lecteur soit réinitialisé et revienne à la position chargée. Cette opération peut durer jusqu'à 15 minutes (la duréeemax du remboinage).
5 Appuyez sur le bouton d'éjection et maintenez-le enforcé pendant 10 secondes. Si la cartouche est toujours bloquée, cela indique que le lecteur de bande est défectieux. Contactez l'assistance clientèle à l'adresse suivante: www.hp.com/support.

Le lecteur n'accepte pas la cartouche (ou l'éjecte immédiatement)

La cartouche a peut-être été endommagée, par exemple lors d'une chute, ou le lecteur est défailleant.

Attention Yous pouez endommager le lecteur de bande si vous essayez d'inserer ou de charger une cartouche abimée. Si vous avez fait tomber la cartouche ou que vous la suspectez d'être abimée, consultez la rubrique consacree à l'entretien des cartouches dans le guide

d'utilisation en ligne du CD-ROM HP StorageWorks Tape pour obtenir des informations plus détaillées sur la façon dont procéder aux vérifications de la cartouche.

1 Vérifiez que le lecteur est sous tension (le cable d'alimentation doit être correctement branché et levoyant d'etat du lecteur allumé).
2 Verifiez que vous utilisez le support ajustat. Utilisez uniquement un support Super DLTtape; nous recommendons les cartouchesSuper DLTtape II (voir page 23).
3 Assurez-vous que vous avez chargé la cartouche dans le bon sens (voir "Chargement d'une cartouche" à la page 19).
4 Vérifie que votre support n'est pas endommagé (boîtier de la cartouche, colonne de guidage ou denture de la cartouche); jetez-le s'il est endommagé. Voir la section consacrée à l'entretien des cartouches dans le guide d'utilisation CD-ROM HP StorageWorks Tape pour plus d'informations sur le contrôle de la colonne de guidage et de la denture de la cartouche.
5 Utilizez un nouveau support ou un support en bon et de fonctionnement, et vérifie qu'il se charge. Si tel est le cas, la cartouche d'origine est defectueuse et doit être replacée.
6 Si vous étés certain que la cartouche n'est pas endommagée, vérifie qu'un autre lecteur SDLT 600 accepte la cartouche. Si tel est le cas, cela signifie que le lecteur d'origine est défectueux. Avant de contacter le service clientèle, vérifie que le lecteur de bande fonctionne et qu'il est visible sur le bus SCSI. Les utilisateurs de la plupart des systèmes d'exploitation peuvent utiliser HP Library & Tape Tools, pour se faire, voir page 29.

Autres sources d'information

Voutrouvezé également des informations sur le dépannage et sur les personnes à contacter sur le CD-ROM HP StorageWorks Tape sur le site Web de HP. En particulier :

• le guide d'utilisation en ligne, disponible sur le CD-ROM HP StorageWorks Tape contient une section complète consacrée au dépannage ;
• le site Web de l'Assistance HP contient un lien vers www. hp. com/support, lequel vous dirige sur le site Web de l'Assistance clientèle HP, où vous trouvrez les toutes dernières informations concernant votre produit.
• le site Web HP (www. hp. com/go/connect) fournit des informations détaillées sur les produits et configurations recommends ;
• le site Web HP à l'adresse www. hp. com/go/obdr fournit des informations détaillées sur HP One-Button Disaster Recovery.

Contacter HP

Vou puez égarlement obtenir des conseils de spécialistes auprès des centres d'applé clientèle HP. Vous trouvez leurs coordonnées sur le site www.hp.com. Cliquez sur "Contacter HP".

Pour une utilisation optimale de ce service, nous vous demandons de collaborer avec nos techniciens d'assistance pour résoudre les problèmes auxquels vous etes confronté lors de l'utilisation de votre lecteur. Cela peut inclure le téléchargement de logiciels de diagnostic, lesquels vous aideront à résoudre rapidement vos problèmes. Si vous n'avez pas accès à Internet, vous trouverez une liste complète et mise à jour des centres d'appoint clientèle HP sur le guide d'utilisation en ligne du CD-ROM HP StorageWorks Tape.

i n v e n t
