STORAGEWORKS SDLT 320 TAPE DRIVE - Système de stockage de données HP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de bandes magnétiques SDLT 320
Capacité de stockage	320 Go (compressé jusqu'à 640 Go)
Débit de transfert	jusqu'à 24 Mo/s (compressé jusqu'à 48 Mo/s)
Interface	SCSI Ultra 2 LVD
Dimensions approximatives	10,5 x 8,0 x 3,5 pouces (267 x 203 x 89 mm)
Poids	3,6 kg
Compatibilités	Compatible avec les systèmes d'exploitation Windows, Linux et Unix
Fonctions principales	Sauvegarde, archivage et restauration de données
Entretien et nettoyage	Nettoyage régulier des têtes de lecture avec un kit de nettoyage recommandé
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles auprès du fabricant
Sécurité	Protection des données via des options de chiffrement disponibles
Informations générales	Conçu pour les environnements de stockage de données critiques

FOIRE AUX QUESTIONS - STORAGEWORKS SDLT 320 TAPE DRIVE HP

Comment puis-je installer le lecteur de bandes HP StorageWorks SDLT 320 ?

Pour installer le lecteur de bandes, assurez-vous d'abord que votre serveur est éteint. Connectez le câble SCSI ou USB au lecteur et à l'ordinateur, puis fixez le lecteur dans un emplacement de baie approprié. Enfin, redémarrez l'ordinateur.

Pourquoi mon lecteur de bandes ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement connecté et que la prise fonctionne. Si le problème persiste, essayez de brancher le lecteur sur une autre prise ou testez avec un autre câble d'alimentation.

Comment nettoyer le lecteur de bandes SDLT 320 ?

Utilisez une cassette de nettoyage SDLT appropriée. Insérez la cassette dans le lecteur et suivez les instructions à l'écran pour effectuer le nettoyage.

Que faire si le lecteur de bandes ne reconnaît pas la bande ?

Assurez-vous que la bande est compatible avec le lecteur SDLT 320. Vérifiez également que la bande n'est pas endommagée et essayez de la réinsérer. Si le problème persiste, testez avec une autre bande.

Comment vérifier l'état du lecteur de bandes ?

Vous pouvez vérifier l'état du lecteur via le logiciel de gestion de stockage de votre système d'exploitation. Recherchez les journaux d'événements ou les notifications relatives au matériel.

Les bandes SDLT 320 sont-elles compatibles avec d'autres lecteurs ?

Les bandes SDLT 320 sont spécifiques à cette technologie et ne sont généralement pas compatibles avec d'autres formats de lecteurs de bandes.

Que faire si le lecteur de bandes émet des bips ou des alertes ?

Les bips peuvent indiquer un problème. Consultez le manuel d'utilisateur pour le code de bip spécifique ou vérifiez le logiciel de gestion pour plus d'informations sur l'erreur.

Comment mettre à jour le firmware du lecteur de bandes ?

Visitez le site Web de HP pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour via une connexion SCSI ou USB.

Où puis-je trouver des pièces de rechange pour mon lecteur de bandes SDLT 320 ?

Les pièces de rechange peuvent être trouvées sur le site officiel de HP ou chez des revendeurs spécialisés en matériel informatique.

Le lecteur de bandes fonctionne-t-il avec des systèmes d'exploitation récents ?

Le HP StorageWorks SDLT 320 est généralement compatible avec les systèmes d'exploitation récents, mais il est recommandé de vérifier la compatibilité sur le site de HP ou dans la documentation du produit.

MODE D'EMPLOI STORAGEWORKS SDLT 320 TAPE DRIVE HP

StorageWorks par Compaq

Unité de sauvegarde sur cartouches SDLT
Manuel de référence

Référence : 201412-052

Deuxieme edition (mai 2002)

Ce manuel propose des instructions détaillées d'installation ainsi que les informations nécessaires à l'utilisation, au dépannage et aux mises à jour ultérieures.

Compaq, le logo Compaq et StorageWorks sont des marques de Compaq Information Technologies Group, L.P. aux États-Unis et/ou dans d'autres pays. Tous les autres noms de produit cités ici sont des marques de leurs sociétés respectives.

Compaq ne pourrait être tenu responsable des erreurs ou omissions d'ordre technique ou rédactionnel qui pourrait subsister dans le précisé manuel. Les informations sont fournies « en l'état » sans aucune garantie et sont sujettes à modification sans préavis. Les garanties limitées des produits Compaq sont exclusivement représentées dans la documentation accompagnant ces produits. Aucun élément du précisé document ne doit être considéré comme constituant une extension de garantie ou une garantie supplémentaire.

Imprimé aux États-Unis.

Manuel de reférence de l'unité de sauvegarde SDLT

Deuxieme edition (mai 2002)

Référence : 201412-052

Table des matières

À propos de ce manuel

Conventions typographiques vii

Symboles dans le texte ix

Symboles sur le matériel . x

Informations importantes relatives à la sécurité . -xi

Obtenir de l'aide. -xi

Assistance technique Compaq. xii

Site Web de Compaq. xii

Revendeur Agree Compaq. xii

1 Présentation de l'unité de sauvegarde SDLT

Présentation 1-1

Configuration système 1-2

Compression des données 1-3

2 Utilisation des drivers de péripériques

Drivers de péripériques 2-1

Installation des drivers sous Windows NT 4.0. 2-2

Installation des drivers sous Windows 2000 2-3

Novell NetWare 2-4

Support ASPI 2-4

Compaq Tru64 UNIX 2-5

Reconnaissance DDR 2-5

Activation de la compression 2-5

Example 1 2-6

Example 2. 2-6

Désactiver la compression 2-6

Utilisation des drivers de péripériques suite

Open VMS 2-6

Example 1. 2-7
Example 2. 2-8

Red Hat Linux. 2-8

SuSe Linux 2-8
Caldera UnixWare 2-9

Vérifier la compression 2-9
Autres commandes tapentl 2-10

Caldera Open UNIX 2-10

Vérifier la compression 2-10
Autres commandes tapentl 2-11

Caldera OpenServer 2-11

3 Utilisation de l'unité de sauvegarde SDLT

Auto-test de mise sous tension 3-1
Cartouches approuvées par Compaq 3-1
Utilisation de l'unité de sauvegarde SDLT 3-2

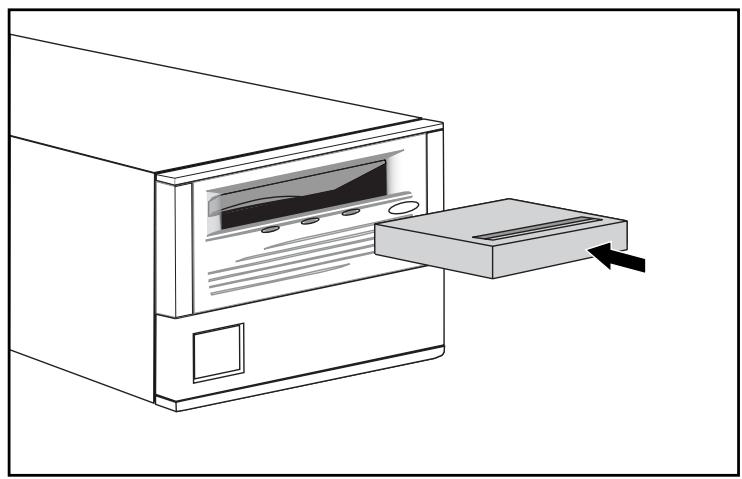

Chargement d'une cartouche 3-2
Déchéancement d'une cartouche 3-3

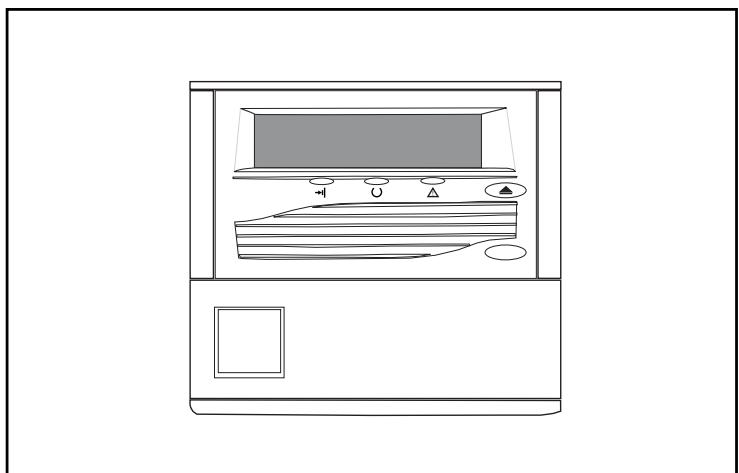

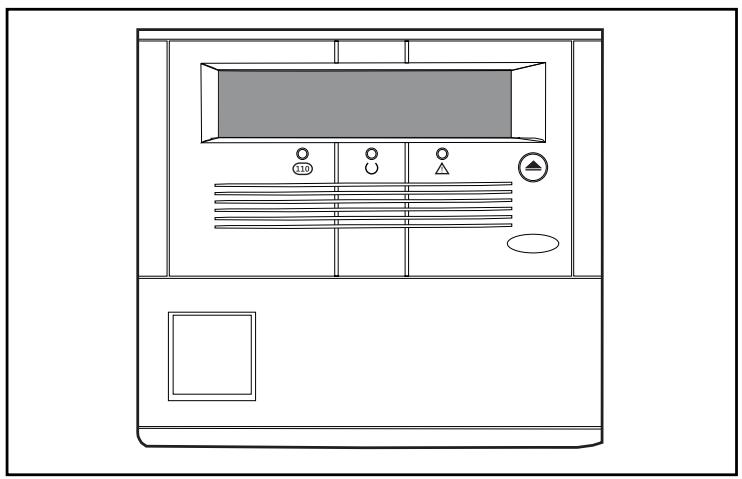

Voyants et boutons du panneau avant 3-3

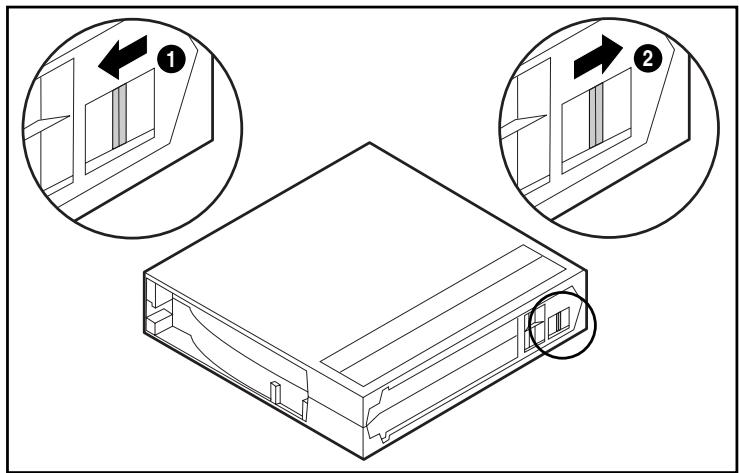

Protection en écriture d'une cartouche 3-5

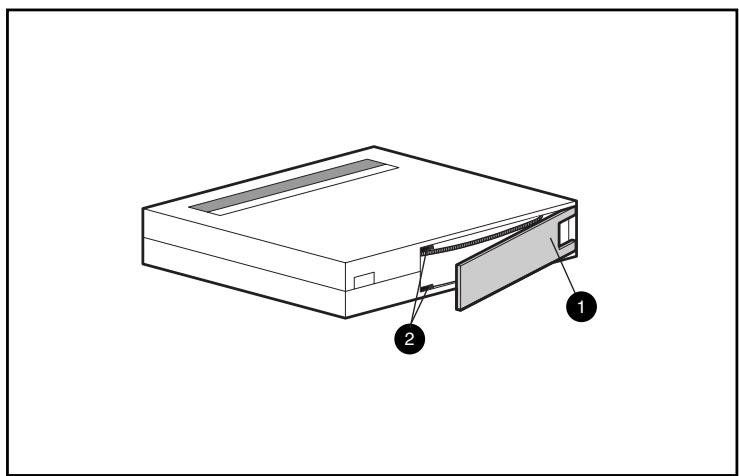

Manipulation et stockage des cartouches 3-6

4 Résolution des problèmes de l'unité SDLT

Que faire en cas de problème ? 4-1
Mise à niveau du microprogramme sur l'unité de sauvegarde SDLT 4-4

Mise à niveau des microprogrammes avec TSMC 4-4
Mise à niveau du microprogramme avec l'utilitaire scu UNIX. 4-5
Mise à niveau avec une bande FUT (Field Upgrade Tape) 4-7
Mise à niveau du microprogramme avec une cartouche 4-7

A Avis de conformité

Numeros d'identification A-1
Réglementation FCC A-1

Matériel de classe A 2
Matériel de classe B. A-2

Modifications A-2
Déclaration de conformité pour les produits portant le logo FCC - États-Unis uniquement A-3

Canadian Notice (Avis canadien) A-3

Matériel de classe A 2
Matériel de classe B. A-3

Avis de l'Union Européenne A-4
Avis Japonais. A-4
Avis taiwanais A-5

B Électricité statique

Méthodes de mise à la terre B-2

C Caractéristiques techniques

Dimensions et poids. C-1
Altitude. C-1
Émissions acquistiques C-2
Plages de températures et d'humidité C-2
Conditions requises pour l'alimentation C-3
Ventilation requise. C-3

D Retrait manuel d'une cartouche

Outils D-1
Preparation de l'unité de sauvegarde SDLT D-2
Démontage de l'unité de sauvegarde SDLT D-2

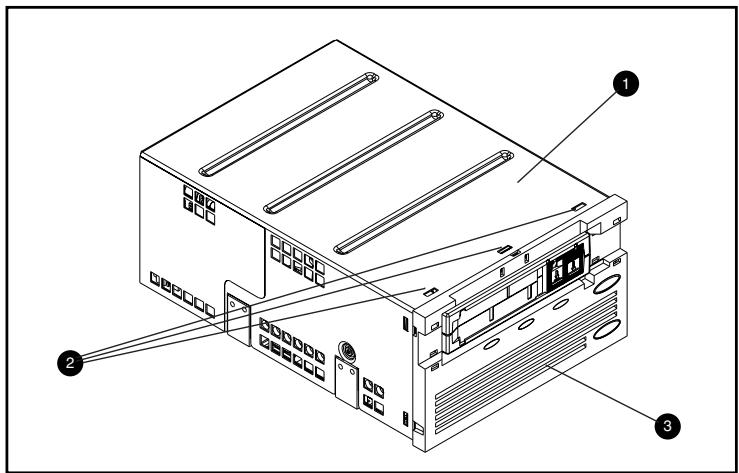

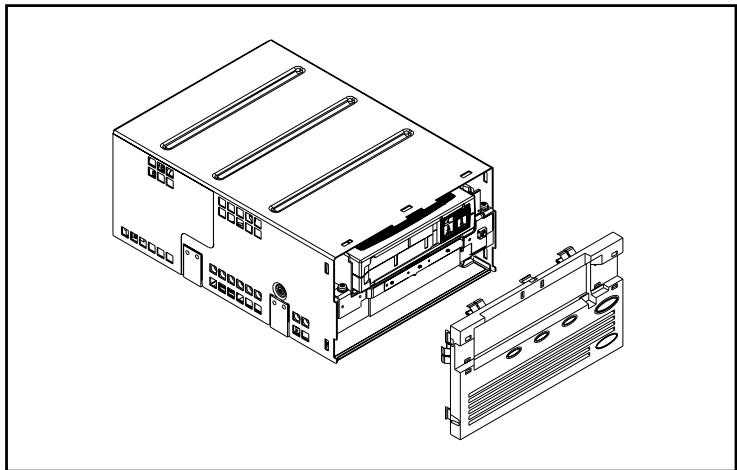

Retrait du cache. D-3

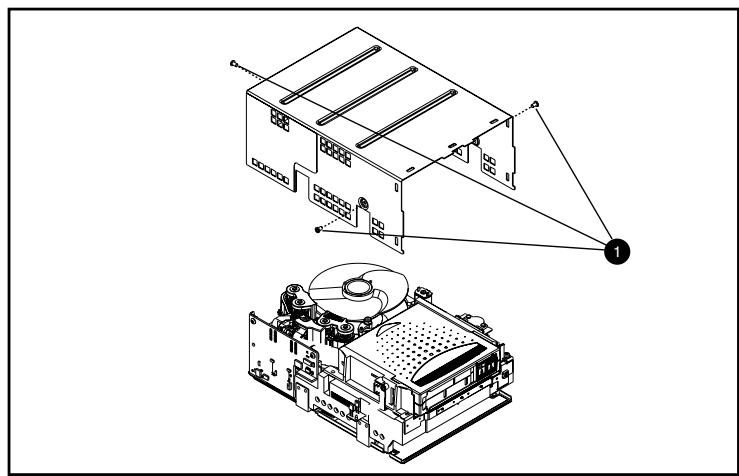

Retrait du capot. D-4

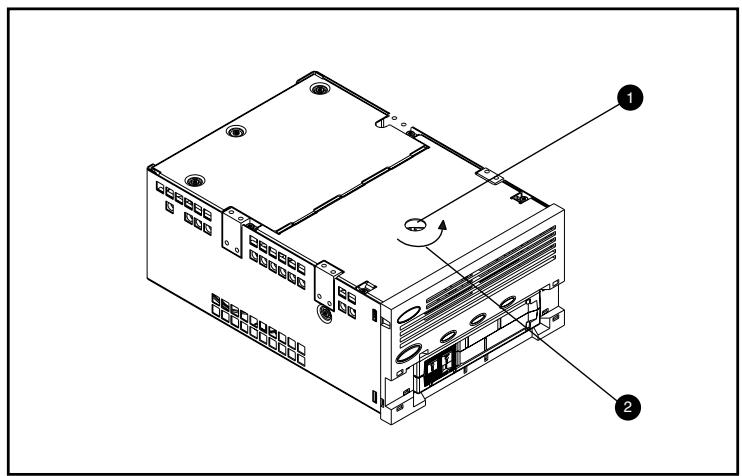

Rembobinage de la bande dans la cartouche. D-5

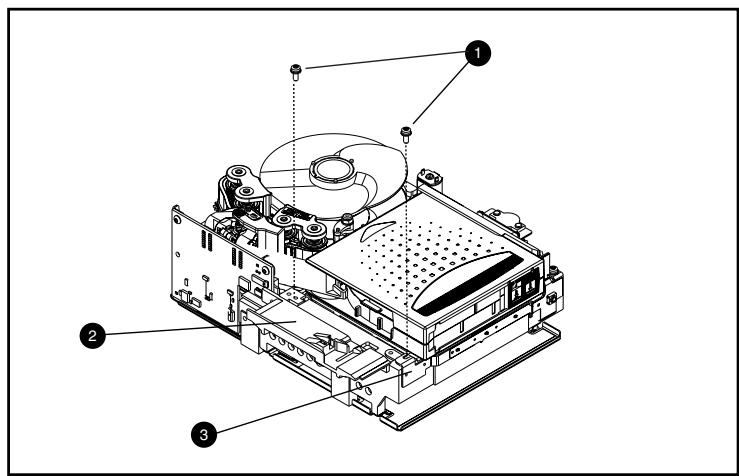

Retrait du guide gauche. D-6

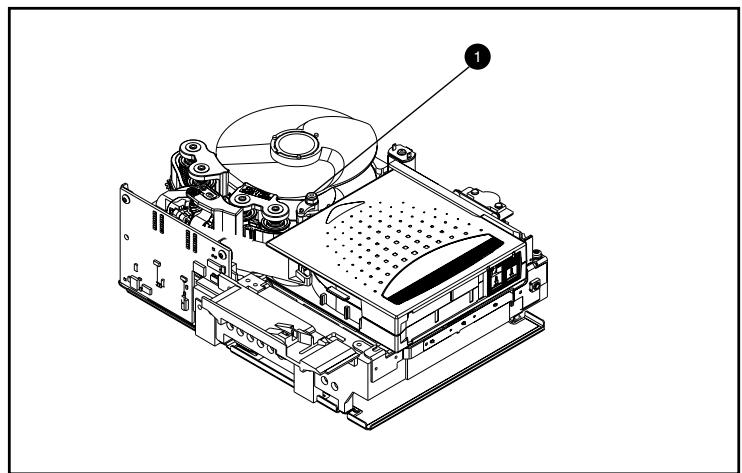

Déconnexion de la broche d'amorce de l'accroche de la cartouche . D-7

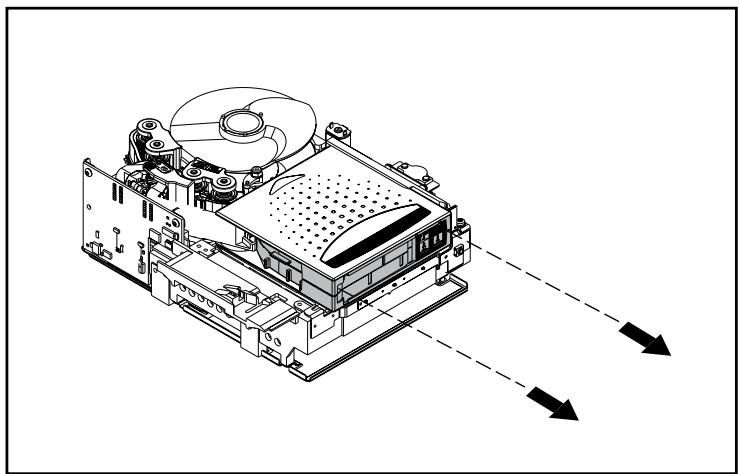

Retrait de la cartouche. D-8
Assemblage de 1'unité de sauvegarde SDLT. D-8

E Sélection de densité

S Specification d'une unité E-1
Sélection d'une densité. E-2
Utilisation de supports precedemment écrites au format SLDT 160. E-2
Utilisation de supports precedemment écrites au format SLDT 110. E-3

Index

À propos de ce manuel

Les sections suivantes sont couvertes ci-après :

• Conventions typographiques
• Symboles dans le texte
• Symboles sur le matériel
  Obtenir de l'aide
• Revendeur Agréé Compaq

Conventions typographiques

Le present document utilise les conventions typographiques figurant dans le Tableau 1 pour désigner les éléments de texte :

Tableau 1 : Conventions typographiques

Éléments	Convention	Exemples
• Noms des touches • Séquences de touches	Gras	Origine, Impr écran, Verr num, Échap, Page précédente Le signe plus (+) entre deux touches signifie qu'elles doivent être enforcées simultanément. Ctrl+A, Ctrl+Orig, Alt+Ctrl+Suppr
• Options de menu • Noms de répertoires • Noms de boutons • Noms de boîtes de dialogue	Initiale en majuscule (pour les noms de répertoires UNIX, AIX et Solaris, la casse exacte de chaque caractère est affichée).	Sélectionnez Enregistrer dans le menu Fichier. Enregistrrez le fjichier dans le réseau C:\StorageSets\Default. UNIX, AIX, Solaris : enregistrrez le fjichier dans le réseau /home/newuser/practice. Pour sauvegarder les fjichiers, cliquez sur le bouton Sauvegarder maintainant. Dans la boîte de dialogue Enregistrer sous, sélectionnez l'unité, puis le dossier.

Tableau 1: Conventions typographiques (suite)

Éléments	Convention	Exemples
• Entrées utilisateur et réponses système (Messages d'erreur et de sortie) • NOMS DE COMMANDES • Noms d'unités	Initiale en majuscule et police à chasse fixe. Les NOMS DE COMMANDES apparaissent toujours en majuscules, sauf lorsqu'il y a lieu de différencier entre les majuscules et les minuscules (les noms de commandes Solaris, UNIX et AIX respectant la casse et n'apparaissent donc pas en majuscules). Les <variables> saisis sont affichées entre crochets angulaires (< >), en minuscules.	Entrée utiliser et réponses système : • Pour quitter le programme, tapez Exit. • À l'invite, tapez cette commande : SHOW THIS_CONTROLER (pas de variable) • Pour afficher vos paramètres, entrez la commande : SHOW <storagesets> FULL (avec variable) • Le message Continuer ? s'affiche alors. Noms de commandes • Utilisez la commande SET THIS_CONTROLER pour modifier les paramètres. • Pour gérer le stockage, entrez RUN sysmgr.exe • UNIX, AIX, Solaris : Pour afficher la liste des fichiers, utilisez la commande ls. • Noms d'unités : Accédez à votre lecteur de CD-ROM (généralement D: ou E :).

Tableau 1: Conventions typographiques (suite)

Éléments	Convention	Exemples
noms de fichiers	Apparaissent avec des minuscules et en italieque, à moins qu'il n'y ait lieu de désigner majuscules et minuscules.Si les noms de fichiers doivent respecter la casse (UNIX, AIX, Solaris) ou s'ils sont plus facibles à comprendre avec certaines lettres en majuscules, la casse exacte de chaque caractère est affichée.	Pour configurer le stockage, modifieriz le fichier storageset.ini.Les modifications sont stockées dans le fichier NewSystemConfigurationFile.ini.UNIX, AIX, Solaris : les erreurs sont consignées dans le fichier MixedCaseFile.txt.
Séquences de commandes de menu	Initiales en majuscule, avec crochet angulaire fermant (> ) entre les éléments. Les options de menu sont affichées comme il est indiqué à l'écran.	Pour comparer des documents, sélectionnez : Outils > Documents > Comparator.
URL	Police « sans serif ».	Pour les mises à jour, consultez le site : http://www.compaq.com/products/updates

Symboles dans le texte

Vous pouvez rencontres les symboles ci-après dans le texte du manuel. Leur signification est la suivante.

AVERTISSEMENT : le non-respect de ces instructions expose l'utilisateur à des risques potentiellément très graves.

ATTENTION : le non-respect de ces instructions présente des risques, tant pour le matériel que pour les informations qu'il contient.

IMPORTANT: apporte une clarification ou fournit des instructions spécifiques.

REMARQUE: présente des commentaires, des précisions ou des informations complémentaires.

Symboles sur le matériel

Les symboles ci-dessous sont apposés sur certaines zones à risques du matériel.

Ce symbole, associé à l'un des symboles suivants, indique la présence de risques. Le risque de blessure existe si les avertissements ne sont pas respectés. Reportez-vous à la documentation pour plus de détails.

Ce symbole indique le risque d'électrocution. Faites intervenir un personnel qualifié pour tout entretien.

AVERTISSEMENT : afin de réduire le risque d'électrocution, n'ouvre pas ce boîtier. Faites intervenir un personnel qualifié pour toute maintenance, mise à jour et entretien.

Ce symbole signale la présence de risques d'électrocution. La zone ne contientaucun élément pouvant être remplaced ou réparé par l'utilisateur. Ce boîtier ne doit être ouvert sousaucun prétexte.

AVERTISSEMENT : pour limiter les risques d'électrocution, n'ouvre pas ce boîtier.

Ce symbole sur une prise RJ-45 indique une connexion d'interface réseau.

AVERTISSEMENT : pour réduire les risques d'électrocution, d'incendie ou de dommages matériels, ne branchez pas des connecteurs de téléphone ou de télécommunication sur cette prise.

Ce symbole indique la présence d'une surface chaude ou de composants chauds. Tout contact présente des risques de brûture.

AVERTISSEMENT : pour réduire les risques de brûlure, laissez refroidir la surface ou l'élement avant de le toucher.

Apposés sur les unités ou systèmes d'alimentation, ces symboles indiquent que le matériel dispose de plusieurs sources d'alimentation.

AVERTISSEMENT : pour réduire le risque d'électrocution, débranche tous les cordons d'alimentation afin de couper entièrement l'alimentation du système.

Ce symbole indique que l'équipement dépasse le poids maximal pouvant être manipulé en toute sécurité par une seule personne.

AVERTISSEMENT : pour réduire le risque de blessure ou de dommage à l'équipement, respectez les consignes de santé et de sécurité au travail de votre entreprise en matière de manipulation d'équipements lourds.

Informations importantes relatives à la sécurité

Avant d'installer ce produit, lisez le document Informations importantes relatives à la sécurité qui accompagne le produit.

Obtenir de l'aide

Si malgré les informations continues dans ce manuel, vous souhaitez obtenir des informations complémentaires, contactez un Mainteneur Agréé ou rendez-vous sur notre site Web.

En France,appelez le 0825 813 823 (0,15 TTC / min) .Ce service est accessible 24 heures par jour, 7 jours parSEMaine.

Dans les autres pays, appelez le Centre d'assistance le plus proche. Les numéroes de téléphone des Centres d'assistance technique du monde entier sont répertoriés sur le site Web de Compaq: http://www.compaq.fr.

Prenez soit de dispose des informations suivantes avant d'appeler Compaq :

• Numéro d'enregistrement auprès de l'assistance technique (le cas échéant)
• Numérodesériesdesproduits
• Nom et numéro du modele
• Messages d'erreurs applicables
• Type de votre système d'exploitation et niveau de révision
• Questions détaillées et spécifique.

Site Web de Compaq

Le site Web Compaq contient les informations les plus récentes concernant ce produit, ainsi que les dernières versions des drivers. Pour acceder au site Web de Compaq, connectez-vous à l'adresse : http://www.compaq.com/storage. Sur ce site, Sélectionnez SANworks.

Revendeur Agréé Compaq

Pour obtenir l'adresse de votre Revendeur Agréé Compaq le plus-Proche :

En France, appelez le 0825 804 805 (0,15 TTC / min)
Au Canada, appelez le 1-800-263-5868.
Ailleurs, consultez le site Web de Compaq.

Présentation de l'unité de sauvegarde SDLT

Le present chapitre aborde les rubriques suivantes :

• Présentation
  CD Compaq Native Drivers
• Configuration système
• Compression des données

Présentation

L'unité de sauvegarde sur cartouche Compaq Storage Works™ SDLT est une unité de transmission de grande capacité et à haute performance à utiliser avec les serveurs Compaq ProLiant™ de Compaq, AlphaServers™ et les systèmes de stockage OpenSAN™. L'unité de sauvegarde sur cartouche utilise la technologie LGMR (Laser Guided Magnetic Recording) pour optimiser la capacité de stockage de données sur chaque bande.

L'unité de sauvegarde SDLT utilise la technologie (MR) (tête magneto-résistive) pour augmenter la densité des données, et la technologie PRML (Partial Response Maximum Likelihood) pour améliorer les performances. Elle est dotée d'un solide système d'accroche des bandes qui assure une grande fiabilité.

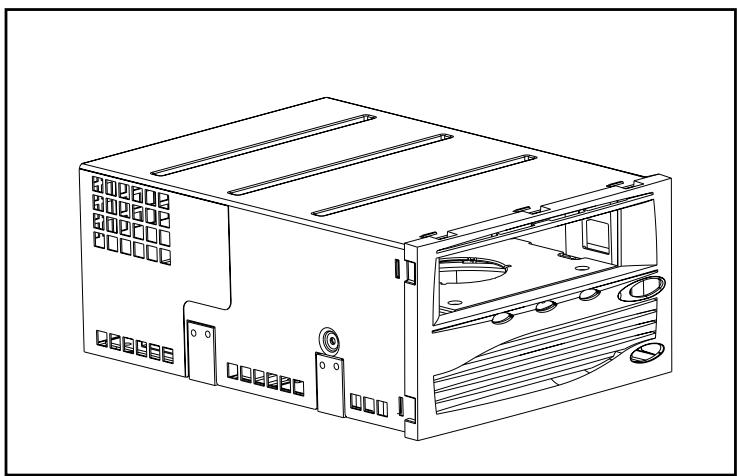

Figure 1-1: Unité de sauvegarde Compaq SDLT

Le CD Compaq Native Drivers, inclus dans le kit de l'unité de sauvegarde SDLT, contient les derniers drivers Compaq pour unités de sauvegarde sur cartouche Compaq.

Configuration système

Reportez-vous au Tableau 1-1 pour connaître les interfaces contrôleur recommandées avec l'unité de sauvegarde SDLT. Avant de lancer l'installation de l'unité, installez le contrôleur et configurez-le à l'aide de la documentation correspondante.

Le Tableau 1-1 affiche les catégories de contrôle qui prennet en charge l'unité de sauvegarde SDLT ainsi que les modèles recommendés.

Tableau 1-1: Contrôleurs pris en charge

Catégories de contrôleur	Recommendé
Fast SCSI-2 (Narrow)	Non
Fast SCSI-2 (Wide)	Non
Wide-Ultra SCSI	Oui
Ultra-2 SCSI	Oui
Ultra-3 SCSI	Oui
REMARQUE : nous vous recommandons d'équiper le serveur d'au moins un contrôleur Wide-Ultra SCSI.

Pour obtenir la liste des contrôleurs et des cartes qui prennten en charge l'unité de sauvegarde SDLT, rendez-vous sur le site : www.compaq.fr

Compression des données

L'unité de sauvegarde SDLT lit et écrit des données non compressées (natives) et compressées.

• L'unité SDLT 110/220 présente une capacité formatee native de 110 Go et une vitesse de transfert des données soutenue native de 11 Mo/s.
  L'unité de sauvegarde SDLT 160/320 présente une capacité formatée native de 160 Go et une vitesse de transfert des données soutenue native de 16 Mo/s.

Si vous travailliez en mode compressé, la capacité en données dépend du niveau de compression de ces données. Il est possible de compressor environ de moitié la plupart des données. Ce qui donne à l'unité de sauvégarde SDLT 110/220 une capacité compressée de 220 Go et une vitesse de transfert des données compressées de 22 Mo/s. L'unité SDLT 160/320 présente une capacité formative compressione de 320 Go et une vitesse de transfert des données compressées de 32 Mo/s.

La compression des données en écriture est activée par défaut sur l'unité de sauvégarde SDLT au moment de sa livraison. Dans ce mode, les données sont toujours compressées en cas d'écriture sur la bande, mais l'unité peut dire des données sur bandes compressées et natives. Pour que l'unité puisse écrire des données natives, le paramètre de compression des données doit être modifié dans le logiciel. Pour modifier ce paramètre, recherche la procédure d'activation et de désactivation de la compression des données dans la documentation de l'application de sauvégarde.

IMPORTANT : la capacité peut varier selon les données effectivement stockées. La vitesse de transfert des données peut varier selon les données, les conditions du support utilisé et les capacities du système et des contrôleurs.

Utilisation des drivers de péripériques

Les systèmes d'exploitation suivants prennent en charge l'unité de sauvegarde sur cartouche Compaq SDLT :

Microsoft Windows NT
Microsoft Windows 2000
Novell NetWare
- Compaq Tru64™ UNIX
- OpenVMS
Red Hat Linux
SuSe Linux
- Caldera UnixWare
- Caldera Open UNIX
- Caldera OpenServer

Pour obtenir la liste à jour des systèmes d'exploitation pris en charge, rendez-vous sur le site: www.compaq.fr

Drivers de péripériques

Vous trouvrez sur le CD Compaq Native Drivers les drivers de péripériques pour les systèmes Intel.

Installation des drivers sous Windows NT 4.0

Ces instructions s'appliquent à l'utilitaire de sauvegarde de Windows NT et à d'autres applications qui ne fournissent pas leurs propres drivers.

REMARQUE: avant de commencer l'installation du driver, vérifie que votre unité de sauvêgarde sur cartouche est correctement connectée. Windows NT 4.0 permet uniquement d'installer les drivers de péripériques un par un. Si d'autres unités de sauvêgarde sur cartouche sont installées sans driver, installez leurs drivers avant de tenter la procédure suivante, ou cliquez sur Annuler pour ignorer chaque unité de sauvêgarde sur cartouche.

1. Dans le menu Demarrer, selectionnez Paramétres > Panneau de configuration pour ouvrir le Panneau de configuration de Windows.
2. Double-cliquez sur l'icone Periphériques à bandes.
3. La boîte de dialogue Périphériques à bandes s'ouvre et indique que le driver de la nouvelle unité de sauvégarde sur cartouche n'est pas chargeé. Si le système ne recherche pas automatiquement de nouvelles unités, cliquez sur Détecter. Le processus de recherche creée une liste de drivers de périhériques disponibles pour l'installation.
4. Dans la boîte de dialogue Installer le pilote, cliquez sur Disquette fournie. La boîte de dialogue Installer à partir de la disquette s'ouvre.
5. Dans le champ Copier les fichiers du fabricant à partir de, tapez le chemin du driver tel qu'indiqué ci-dessous, puis cliquez sur OK. Tapez la lecture d'unité correspondant à votre lecteur de CD-ROM.

Pour les systèmes Intel :

E:\drivers\StandAloneTapeDrives\nt4\I386\sdtl

1. Dans la boîte de dialogue Installer le pilote, Sélectionnez le driver correspondant à votre unité de sauvêgarde sur cartouche et cliquez sur OK.
2. Dans la boîte de dialogue New SCSI Tape Device (Nouvelle unité de sauvegarde sur cartouche SCSI), cliquez sur OK.
3. Dans la boîte de dialogue Périphériques à bandes, cliquez sur OK. Cette étape terminé l'installation du driver. Retirez le CD et redémarrez le système.

Installation des drivers sous Windows 2000

Ces instructions s'appliquent à l'utilitaire de sauvegarde de Windows.

1. Cliquez avec le bouton droit sur l'icone Poste de travail et selectionnez Gérer.
2. Dans le volet gauche, Sélectionnez Gestionnaire de péripériques pour afficher tous les péripériques dans le volet droit de la console Gestionnaire de l'ordinateur. Effectuez toutes les sélections suivantes à partir des péripériques affichés dans le volet droit.
3. Si l'unité de sauvegarde sur cartouche SDLT n'a pas encore été installée, connectez l'unité et seLECTIONnez Rechercher les modifications sur le matériel pour la détecter. Au début, l'unité pourrait être affichée dans la catégorie « Autres péripérisque » sous l'icone ? . Une fois le driver appropriéinstallé, l'unité sera correctement affichée dans la catégorie des unités de sauvegarde sur cartouche.

Pour installer le pilote de l'unité de sauvegarde sur cartouche Compaq SDLT, Sélectionnez cette dernière sous le gestionnaire de péripériques et procédez comme suit :

1. Cliquez avec le bouton droit sur l'unité et seLECTIONnez Propriétés.
2. Sélectionnez l'onglet Pilote.
3. Cliquez sur Mettre à jour le pilote pour lancer l'Assistant Mise à jour de pilote de péripérisque.
4. Lorsque le système vous y invite, Sélectionnez l'option permettant d'afficher la liste des drivers connus.
5. Cliquez sur Disquette fournie et selectionnez le lecteur de CD ROM.
6. Passez dans le repertoire \Drivers \StandAloneTapeDrives\W2000\sdlt.
7. Sélectionnez le fichier.inf et cliquez sur OK.
8. L'Assistant affiche la liste des unités de sauvegarde disponibles dans ce repertoire.
9. Sélectionnez l'objet qui déscrit votre unité et cliquez sur OK pour installer le driver.

Novell NetWare

Le driver de l'unité de sauvegarde sur cartouche se trouve sur le CD Native Drivers ou a été fourni dans le système d'exploitation. Pour obtenir de plus amples informations sur le logiciel supplémentaire eventuellement requis, reportez-vous au manuel d'installation de l'application de sauvegarde.

Le Tableau 2-1 présente la liste des contrôleurs pris en charge ainsi que les sources d'information sur le driver :

Tableau 2-1:Novell NetWare

Contrôleur	Informations sur driver
Wide-Ultra SCSIUltra-2 SCSI	Exécutez le fichier Readme.com sur l'une des disquettes de support Novell (NSSD) pour obtenir des instructions sur l'installation du driver.

Assurez-vous de charger les drivers qui correspondent au contrôleur Compaq actuellément utilisé. D'autres aspects relatifs au driver sont à prendre en compte si vous souhaitez utiliser des applications nécessitant le support de l'interface ASPI (Advanced SCSI Programming Interface). Pour obtenir de plus amples informations, reportez-vous à la section « Support ASPI »

Support ASPI

Le fichier Readme.comdes disquettes de support Novell (NSSD) spécifie les drivers dont vous aurez besoin pour prendre en charge les applications de sauvegarde sur cartouche ASPI.

Si vous employez une application de sauvegarde sur cartouche qui utilise l'interface ASPI, telle que ARCserve fournie par Computer Associates ou Veritas BackupExec, consultez les informations fournies par votre application NLM pour savoir si elle utilise l'interface ASPI.

Les drivers ASPI Compaq, Cpqaspi.nlm DDFS (Device Driver Functional Specification) et Nwaspi.nlm NWPA (NetWare Peripheral Architecture) assurent le support ASPI pour l'architecture SCSI Compaq à destination d'applications nécessitant cette interface.

Tous les drivers requis pour le support sur cartouche ASPI sont fournis sur la disquette NSSD. Cette disquette est livrée avec chaque serveur, mais vous pouvez également télécharger son contenu depuis le site Web Compaq à l'adresse www.compaq.fr.

Le fichier Scsi.rdm, qui figure sur la disquette NSSD, donne des instructions complètes sur le chargement de ces drivers et sur la résolution des problèmes de tout ordre.

Compaq Tru64 UNIX

Le système d'exploitation Compaq Tru64 UNIX utilise la reconnaissance DDR (Dynamic Device Recognition) qui permet au système d'exploitation de reconnaître l'unité de sauvegarde SDLT.

Si le système Tru64 UNIX n'a pas d'entrée DDR pour identifier l'unité de sauvegarde SDLT, le système selectionne par défaut un périhérique SCSI générique et les paramètres par défaut de l'unité de sauvegarde sur cartouche.

Reconnaisance DDR

REMARQUE : en cas de démarrage avec UNIX 5.1, les tableaux DDR seront modifiés. La syntaxe pour les commandes liées aux cartouches sera elle aussi modifiée. Les exemplés ci-après représentent la nouvelle syntaxe.

L'unité de sauvegarde SDLT assure une compression de manière à doubler la capacité de stockage des cartouches, si la compression est activée dans l'unité de sauvegarde. On parle alors de « compression matérielle ». La compression matérielle se contrôle au moyen du microprogramme de l'unité et doit être utilisée à la place de la compression logicielle qui est parfois assurée par les produits logiciels. Reportez-vous au manuel de l'application pour comprendre l'interaction de celle-ci en matière de compression matérielle. L'utilisateur active la compression matérielle de l'unité grâce aux commutateurs des utilitaires, tels que tar. Un complément d'informations est fourni en ligne. Reportez-vous aux pages man pour tz, file, tar, dump et cpio. La page man de-ddr.dbase peut également être utile. C'est la dérivation des nombres entiers associée à la compression ci-dessous.

Activation de la compression

Les sections suivantes seront 2 exemples d'activation de la compression avec la commande tar.

Example 1

Voici un exemple d'activation de la compression avec la commande tar :

$tar cvf /dev/tape/tape5_d? filename.txt

Où:

• tape5 = l'unité de sauvegarde sur cartouche telle qu'elle est identifiée par le système (affichée dans la commande file, dans ce cas l'unité de sauvegarde 5).
• ? = 0, 2, 4 ou 6 désactive la compression matérielle (voir la description de l'unité de sauvegarde SDLT dans le fichier en ligne ddr.dbase).
  ? = 1, 3, 5 ou 7 active la compression matérielle.

Example 2

Voici un autre exemple d'activation de compression avec la commande tar :

$tar cvf /dev/tape/tape5c filename.txt

Où :

• tape5 = l'unité de sauvegarde sur cartouché telle qu'elle est identifiée par le système (affichée dans la commande file, dans ce cas l'unité de sauvegarde 5).
• c = compression activée.

Déactivé la compression

La commande suivant désactive la compression matérielle :

$tar cvf /dev/tape/tape5 filename.txt

Pour obtenir les derniers correctifs UNIX, accedez à la page :

Le système d'exploitation OpenVMS utilise la reconnaissance SCSI native pour les unités SCSI connectées localement, ce qui permet au système d'exploitation de reconnaître l'unité de sauvégarde SDLT. La reconnaissance de l'unité de sauvégarde SDLT permet d'utiliser les paramétres autres que ceux par défaut, tels que le paramètre de densité.

La reconnaissance SCSI pour l'unité de sauvegarde SDLT n'est pas prise en charge pour les unités SCSI sur les nœuds client dans un cluster OpenVMS qui exécute la version 7.2-1 ou une version antérieure. Si l'unité de sauvegarde SDLT dessert un tel client, ce système client selectionnera par défaut un périhérique SCSI générique et les paramètres par défaut seront utilisés.

L'unité de sauvegarde SDLT assure la compression (« compactage » en terminologie OpenVMS) de manière à doubler la capacité de stockage des cartouches si l'options de compression est activée dans l'unité SDLT. On parle alors de « compression matérielie » que vous doivent utiliser à la place de la compression logicielle parfois fournie par les produits logiciels. L'utilisateur peut activer la compression matérielie de l'unité de sauvegarde SDLT grâce aux commandes OpenVMS INITIALIZE et MOUNT. Reportez-vous à ces deux commandes dans l'aide de Open VMS à partir de l'invite $

La syntaxe de la commande INITIALIZE est la suivante :

INITIALIZE

/MEDIA_FORMAT

La commande INITIALIZE contrôle si les enregistrements de données sont automatiquement compressés et bloqués ensemble sur tout périphérique générant la compression des données. La compression des données et le blocage des enregistrements augmentent la quantité de données qu'il est possible de stocker sur une simple cartouche.

REMARQUE : une fois que la compression ou la non-compression des données a eté sélectionnée pour une cartouche donnée, ce même statut s'applique à toute la cartouche.

La syntaxe de la commande MOUNT est la suivante :

MOUNT

/MEDIA_FORMAT

COMPACTION

Example 1

$ MOUNT/FORIGN/MEDIA_RANGE=COMPACTION MKA400:BOOKS

Cette commande exécute le montage d'une cartouche avec activation de la compression des données et blocage des enregistements, et attribue à la cartouche le nom logique B00KS.

Example 2

$ INIT/MEDIA_format=NOCOMPACTION MKA400: BOOKS
$ MOUNT/MEDIA_format=COMPACTION MKA400: BOOKS

Cette commande MOUNT tente un montage de 11 fichiers d'une cartouche étiquétée BOKS avec activation de la compression des données et blocage des enregistements. La cartouche ayant été initiaisée avec l'option de compression désactivée, l'identificateur MOUNT /MEDIA_RANGE=COMPACTION est sans effet.

Red Hat Linux

Red Hat Linux assures a reconnaissance d'unité de sauvegarde native. Les fichiers de l'unité se trouvent dans le réseau /dev. Des drivers supplémentaires ne sont pas requis. Le système d'exploitation adopte par défaut une unité de sauvegarde SCSI générique et les paramètres par défaut de l'unité de sauvegarde sur cartouche.

Les commandes natives classiques du système d'exploitation sont les suivantes :

• Écriture avec Tar : tar cvf /dev/st0 ./largefile
• Lecture avec Tar : tar xvf /dev/st0
• Écriture avec DD: dd if=/largefile of=/dev/st0 bs=512
• Lecture avec DD: dd if=/dev/st0 of=.largefile bs=512

SuSe Linux

SuSe Linux assure une reconnaissance d'unité de sauvegarde native. Les fichiers de l'unité se trouvent dans le réseau /dev. Des drivers supplémentaires ne sont pas requis. Le système d'exploitation adopte par défaut une unité de sauvegarde SCSI générique et les paramètres par défaut de l'unité de sauvegarde sur cartouche.

Les commandes natives classiques du système d'exploitation sont les suivantes :

• Écriture avec Tar :

tar cvf /dev/st0 ./largefile

• Lecture avec Tar :

tar xvf /dev/st0

Écriture avec DD :

dd if=/largefile of=/dev/st0 bs=512

Lecture avec DD:

dd if=/dev/st0 of=.largefile bs=512

Caldera UnixWare

Caldera UnixWare assures une reconnaissance d'unité de sauvegarde native. Des drivers supplémentaires ne sont pas requis. Le système d'exploitation adopte par défaut une unité de sauvegarde SCSI générique et les paramétres par défaut de l'unité de sauvegarde sur cartouche.

L'unité de sauvegarde SDLT assure une compression de manière à doubler la capacité de stockage des cartouches, si la compression est activée dans l'unité de sauvegarde SDLT. On parle alors de « compression matérielie » que vous doivent utiliser à la place de la compression logicielle parfois fournie par les produits logiciels.

Vérifier la compression

La commande suivante renvoie le paramètre de compression actuel de l'unité de sauvegarde :

tapeclt1 -C /dev/rmt/ctape1

Exemple de données renvoyées :

Tape Compression = 1

Tape Decompression =1

REMARQUE : Tape Decompression prend toujours la valeur 1.

Autres commandes tapentl

Retention de la bande :tapeclt1 -t /dev/rmt/ctape1
- Rembobinage de la bande : tapecntl -w /dev/rmt/ctape1
- Écriture avec Tar : tar cvf /dev/rmt/ctape1 ./largefile
- Lecture avec Tar: tar xvf /dev/rmt/ctape1
- Écriture avec DD: dd if=/largefile of=/dev/rmt/ctape1 bs=512
- Lecture avec DD: dd if=/dev/rmt/ctape1 of=.largefile bs=512

Caldera Open UNIX

Caldera Open UNIX assure une reconnaissance d'unité de sauvegarde native. Des drivers supplémentaires ne sont pas requis. Le système d'exploitation adopte par défaut une unité de sauvegarde SCSI générique et les paramètres par défaut de l'unité de sauvegarde sur cartouche.

L'unité de sauvegarde SDLT assure une compression de manière à doubler la capacité de stockage des cartouches, si la compression est activée dans l'unité de sauvegarde SDLT. On parle alors de « compression matérielle » que vous doivent utiliser à la place de la compression logicielle parfois fournie par les produits logiciels.

Vérifier la compression

La commande suivante renvoie le paramètre de compression actuel de l'unité de sauvegarde :

tape1 -C /dev/rmt/ctape1

Exemple de données renvoyées :

Tape Compression = 1

Tape Decompression =1

REMARQUE : Tape Decompression prend toujours la valeur 1.

Autres commandes tapentl

Retention de la bande :

tapecl1 -t /dev/rmt/ctape1

• Rembobinage de la bande :

tape11 -w /dev/rmt/ctape1

• Écriture avec Tar :

tar cvf /dev/rmt/ctape1 ./largefile

• Lecture avec Tar :

tar xvf /dev/rmt/ctape1

• Écriture avec DD :

dd if=/largefile of=/dev/rmt/ctape1 bs=512

Lecture avec DD:

dd if=/dev/rmt/ctapel of=.largefile bs=512

Caldera OpenServer

Caldera OpenServer assures une reconnaissance d'unité de sauvegarde native. Des drivers supplémentaires ne sont pas requis. Les commandes natives des classiques du système d'exploitation sont les suivantes : Le système d'exploitation adopte par défaut une unité de sauvegarde SCSI générique et les paramétres par défaut de l'unité de sauvegarde sur cartouche.

Utilisation de l'unité de sauvegarde SDLT

Le present chapitre aborde les rubriques suivantes :

• Auto-test de mise sous tension
• CartouchesapprovéesparCompaq
  Utilisation de 1'unité de sauvegarde SDLT
  Voyants et boutons du panneau avant
  Protection en écriture d'une cartouche
  Manipulation et stockage des cartouches

Auto-test de mise sous tension

Dès que vous mettez sous tension l'unité de sauvegarde SDLT, elle exécute un auto-test de mise sous tension (POST, Power On Self-Test). ÀpRES la mise sous tension de l'unité, levoyant vert clignote pendant que le POST s'exécuté. L'unité est prête à fonctionner lorsque le voyant vert est allumé.

REMARQUE: levoyant orange indique qu'un problème a etedetected.Voir le chapitre 4, «Résolution des problèmes »

Cartouches approvées par Compaq

Le Tableau 3-1 répertorie les cartouches approuvées par Compaq :

Tableau 3-1 : Types et formats de cartouches

	SDLT 110/220	SDLT 160/320
Compatibilité des supports	Bande 1 SDLT	Bande 1 SDLT
	Bande IV DLT (lecture seule)	Bande IV DLT (lecture seule)
	Bande I DLT: Modèle TRS13 (lecture seule)	Bande I DLT (lecture seule)

Le Tableau 3-2 indique la reférence des kits de support :

Tableau 3-2 : Référence des kits de support

Kit de support	Référence
Pack 20 SDLT	188527-B26
Pack 10 SDLT	188527-B22
Pack 5 SDLT	188527-B21

Utilisation de l'unité de sauvegarde SDLT

Chargement d'une cartouche

Insérez complètement la cartouche dans l'unité, comme le montre la figure 3-1.

Figure 3-1:Chargement d'une cartouche

Après l'insertion de la cartouche, la procédure d'initialisation commence et levoyant vert clignote. Quand la cartouche se trouve au début du marqueur de bande (BOT), le voyant vert s'allume. La cartouche est prête.

ATTENTION : en cas de réutilisation d'une cartouche préenregistrée et d'écriture à partir du marqueur BOT, toutes les données préenregistrées sont perdues.

Déchéancement d'une cartouche

Pour décharger une cartouche, appuyez sur le bouton d'éjection ou lancez une commande d'éjection dans l'application logicielle.

Voyants et boutons du panneau avant

Figure 3-2: Identification des voyants du panneau avant de l'unité SDLT 110/220

Figure 3-3: Identification des voyants du panneau avant de l'unité SDLT 160/320

Le Tableau 3-3 répertorie les voyants du panneau avant.

Tableau 3-3 : Voyants du panneau avant

Icône des voyants	Couleur	Action	Explication
→(SDLT 110/220)	Rouge	Allumé	La cartouche est protégée en écriture.
110(SDLT 160/320)	Rouge	Allumé	Cartouche de données de format SDLT 110
	Rouge	Clignotant	Un changement de densité est en instance.
U	Vert	Clignotant	L'unité sera bientôt prête.
		Allumé	L'unité est prête.
Δ	Orange	Allumé	L'unité présente un problème.

Le Tableau 3-4 présente le bouton du panneau avant.

Tableau 3-4: Bouton du panneau avant

Bouton de contrôle	Description
▲	Bouton d'éjection

Protection en écriture d'une cartouche

La cartouche est dotée d'un commutateur de protection en écriture qui évite tout effacement fortuit des données. Avant de charger la cartouche dans l'unité, positionné le commutateur de protection en écriture sur l'avant de la cartouche. La figure 3-4 illustrate l'utilisation du commutateur de protection en écriture. Si vous déplacez ce commutateur vers la gauche ①, la bande est protégée en écriture, si vous le déplacez vers la droite ②, la bande obtient des droits en écriture.

Si vous déplacez ce commutateur de protection en écriture vers la gauche quand la cartouche se trouve dans l'unité SDLT, le voyant rouge s'allume immédiatement. Si l'unité écrit sur la cartouche, la protection en écriture n'entre en vigueur qu'au terme de la commande d'écriture en cours.

Figure 3-4 : Cartouche avec commutateur de protection en écriture

Manipulation et stockage des cartouches

Pour prolonger la durée de vie des cartouches enregistrées ou non enregistrées, procédez comme suit :

Stockez les cartouches dans un environnement sain.

Utilisez les cartouches à des températures comprises entre 10^ et 40^ .

• Si une cartouche est exposée à des températures extrémement basses ou elevées, stabiliséz-la à température ambiente pendant la même durée d'exposition (jusqu'à 24 heures).

• Ne placez pas les cartouches près de sources d'interférences electromagnétiques, telles que des terminaux, des moteurs et du matériel video ou émetteur de rayons X. Cela pourrait alterer les données de la cartouche.

• Stockez les cartouches dans un environnement non poussiéreux où l'humidité relative se situe entre 20% et 80% . Pour prolonger la durée d'utilisation de la cartouche, stockez-la à une humidité relative comprise entre 40 et 60% .

Si vous faites tomber une cartouche ou si vous craignez qu'elle soit endommagée, remuez-la doucement :

• Si elle fait du bruit, c'est qu'elle est endommagée. Restorez les données sur la cartouche par n'importe quel moyen, autre que l'utilisation de l'unité de sauvegarde SDLT, puis jetez la cartouche endommagée.
  — Si elle ne fait pas de bruit, vérifie l'amorce de la bande 2 à l'intérieur de la cartouche. Pour cela, ouvre la porte à l'arrête de la cartouche en libérant le verroude de la porte 1. L'amorce de la bande doit occuper la position indiqué à la figure 3-5.

Figure 3-5: Vérification de l'amorce de bande

• Les cartouches doivent toujours être stockées dans leur étui en polypropylène et couchees sur le côte afin que l'axe de la bobine d'entrainment de la bande soit parallèle à la surface sur laquelle repose la cartouché.

Résolution des problèmes de l'unité SDLT

Le present chapitre aborde les rubriques suivantes :

• Que faire en cas de problème?
• Mise à niveau du microprogramme

Que faire en cas de problème ?

Si l'unité de sauvegarde SDLT tombe en panne durant l'exécution du POST ou en cours de fonctionnement, utilisez le Tableau 4-1 pour identifier le problème et l'action à entreprises. Mettez l'unité de sauvegarde SDLT hors tension avant de procédé à une action corrective.

Tableau 4-1: Tableau de résolution des problèmes

Si	Donc	Action
Le système ne reconnaît pas l'unité de sauvegarde SDLT.	Le système n'est peut-être pas configuré pour voir l'ID SCSI.	Configuréz le système pour voir l'ID.
	L'ID SCSI n'est peut-être pas unique.	Changez l'ID SCSI et reconfigurez le système. Le nouvel ID s'appliquera au prochain démarrage.
	Les paramètres de l'adaptateur SCSI sont peut-être incorrects.	Vérifiez l'installation de l'adaptateur SCSI et les attributions d'ID.
	Le cable signal SCSI est peut-être mal branché.	Assurez-vous que le connecteur à chaque extrémité du cable est correctement logé.

Tableau 4-1: Tableau de résolution des problèmes (suite)

Si	Donc	Action
Le système ne reconnaît pas l'unité de sauvegarde SDLT.	Le bus SCSI n'est peut-être pas terminé correctement.	Si l'unité de sauvegarde SDLT est le dernier (ou seul) périhérique sur le bus, assurez-vous que la terminaison est installée sur l'unité.Si l'unité de sauvegarde SDLT n'est pas le dernier (ou seul) périhérique sur le bus, vérifie les branchements du cable et assurez-vous que la terminaison est installée à l'extrémité du bus.
	La terminaison SCSI n'est peut-être pas à l'extrémité du bus ou il existe plus de deux terminaisons.	Vérifiez la présence d'une terminaison à chaque extrémité du bus. Le système est généralement doté d'une terminaison.
	Le bus SCSI pourrait être trop long.	Limitez la longueur du bus en respectant la norme ANSI SCSI de 3 mètres pour un cable à terminaison simple (SE).
	Le nombre de périhériques sur le bus est peut-être trop important.	Limitez le nombre de périhériques installés sur le bus à huit (seize pour un bus large), contrôleur SCSI inclus.

Tableau 4-1: Tableau de résolution des problèmes (suite)

Si	Donc	Action
L'unité de sauvegarde SDLT ne se met pas en marche.	L'unité de sauvegarde SDLT n'est pas alimentée.	L'unité de sauvegarde SDLT étant hors tension, vérifiez ses branchements d'alimentation.
Le voyant rouge est allumé.	Une panne d'unité s'est produit.	Essayez de décharger la cartouche et réinitialisez l'unité en la mettant brièvement hors tension. Le voyant vert va clignoter. Si le redémarrage réussit, les voyants s'allument à nouveau en continu, puis s'éteignent.
Des erreurs irrémédiables ou non se produit sans qu'aucune cause ne puisse être identifiée.	La terminaison du bus ou les connexions du cable signal SCSI sont peut-être incorrectes.	Vérifez la terminaison du bus SCSI (unités externes uniquement).
	La mise à la terre de la source d'alimentation secteur est peut-être incorrecte.	Branchez l'unité de sauvegarde SDLT sur une prise secteur mise à la terre, sur le même circuit que celui alimentant le serveur.

Après avoir effectué l'action indiquée au Tableau 4-1, mettez sous tension l'unité de sauvegarde SDLT pour executez à nouveau le test POST.

Mise à niveau du microprogramme sur l'unité de sauvegarde SDLT

Le microprogramme sur une unité de sauvegarde SDLT peut être mis à niveau au moyen des méthodes suivantes :

Avec TSMC
- Avec l'utilitaire scu UNIX
Avec une bande FUT (Field Upgrade Tape)
Avec une cartouche

Mise à niveau des microprogrammes avec TSMC

Pourmettreàniveauun microprogramme surdes ordinateurs CompaqIntel,utilisez laconsoleTSMC(TapeStorageManagementConsole).

TSMC opère le suivi de toutes les versions de microprogrammes disponibles pour certains produits Compaq.

Reportez-vous au Manuel de l'utilisateur de la console TSMC disponible à l'adresse http://www.compaq.com pour des instructions complètes.

IMPORTANT : le support doit être retire de l'unité pourmettre à jour le microprogramme de l'unité.

Mise à niveau du microprogramme avec l'utilitaire scu UNIX

L'utilitaire natif scu Tru64 UNIX est la méthode la plus pratique de mise à niveau du microprogramme quand l'unité de sauvegarde SDLT est connectée à un système Tru64 UNIX.

ATTENTION: quand vous exécutez une mise à jour de microprogramme, prenez les précautions suffisantes pour éviter une coupure de courant. Si une coupure d'alimentation (et non UNE RÉINITIALISATION DE BUS) se produit durant la mise à jour du microprogramme, alors que la nouvelle image est en cours de programmation dans la FLASH EPROM, l'unité de sauvégarde sur cartouche devient inutilisable.

1. Recherche sur le site Web Compaq, www.compaq.fr, la dernière révision du microprogramme et copiez l'image du code depuis le site Web ou ftp.compaq.com dans le réseau de travail de l'hôte UNIX. Notez le nom du fichier image.
2. Attendez que l'activité en cours sur l'unité de sauvegarde sur cartouche se termine, puis déchargez la cartouche de l'unité.
3. Identifiez le bus, la destination (Target) et le numero LUN de l'unité dans les enregistrements de configuration du site, puis sondez les bus avec l'utilitaire scu :

scu> scan edit

scu> show edit

1. La commande show édt affiche tous les périhériques SCSI, y compris les noms des périhériques et les révisions des microprogrammes. Par exemple, une unité de sauvegarde SDLT est indiquée comme « SuperDLT1 » fabriquée par COMPAQ, avec un nombre hexadécimal à quatre chiffres similaire à 0105 dans la colonne de droite. Ce nombre correspond à la révision du microprogramme.
2. Lorsque vous identifie l'unité de sauvegarde SDLT qui nécessite la mise à jour, notez le bus de l'unité, la destination et les attributions LUN figurant sur l'affichage de la commande show edt.
3. Associez logiquement scu à l'unité de sauvegarde avec les informations Bus/Target/LUN :

scu> set nexus bus 1 target 5 LUN 0 (par exemple)

scu répond par une ligne d'identification :

Les commandes scu suivantes sont dirigées vers le périphérique désigné avec la commande « set nexus »

1. Entre la commande scu suivante pour exécuter la mise à niveau :

L'utilitaire renvoie le message suivant :

Durant la mise à niveau, les communications avec l'hôte sont interrompues un certain temps et l'affichage des voyants est le seul indicateur de progression. Le return à l'écran de l'invite scu> confirme la fin de la procédure.

1. Vérifiez que le code souhaité a été charge grâce aux commandes scu> scan eds t et scu> show eds. La révision du microprogramme dans la colonne la plus à droite change.

Mise à niveau avec une bande FUT (Field Upgrade Tape)

Au moment de la réduction de ce manuel, la méthode FUP (Field Upgrade Tape) a été jugée comme la plus pratique pourmettre à niveau toute unité de sauvegarde SDLT connectée à un système OpenVMS.

Pourmettrea niveau une ou plusieurs unités de sauvegarde SDLT sur un site OpenVMS,rendez-vous sur le site Web Compaq a l'adresse:www.compaq.fr pour connaître les dernières recommendations en matière de mise a niveau.

Si vous préférez charger un nouveau microprogramme via une bande FUP, le site Web Compaq contient la référence et la procédure permettant d'obtenir la première version. Une fois que vous avez la bande FUP, reportez-vous à la section « Mise à niveau du microprogramme avec une cartouche » pour connaître la procédure à suivre.

Mise à niveau du microprogramme avec une cartouche

IMPORTANT : pour obtenir une cartouche de mise à niveau d'un microprogramme, contactez un Mainteneur Agréé Compaq.

L'unité de sauvegarde SDLT permet de mettre à niveau le microprogramme au moyen d'une cartouche de mise à niveau. Pour mettre à niveau le microprogramme avec une cartouche, procédez comme suit :

ATTENTION : quand vous exécutez une mise à jour de microprogramme, prenez les précautions suffisantes pour éviter une coupure de courant. Si une coupure d'alimentation (et non UNE RÉINITIALISATION DE BUS) se produit durant la mise à jour du microprogramme, alors que la nouvelle image est en cours de programmation dans la FLASH EPROM, l'unité de sauvégarde sur cartouche devient inutilisable.

1. Quittez toutes les applications de sauvegarde avant de proceder à la mise à niveau d'un microprogramme.
2. Placez le sous-système SDLT en mode de mise à jour du microprogramme :

a. Déchargez toutes les cartouches générées dans l'unité de sauvegarde SDLT de destination.
b. Maintenez enforcé, pendant 6 secondes environ, le bouton d'éjection sur le panneau avant de l'unité de sauvégarde SDLT, jusqu'à ce que le voyant rouge clignote pour indiquer que le sous-systeme de l'unité a reconnu la demande de mise à jour de microprogramme et se tient prét à poursuivre.

c. Quand levoyant rouge clignote,relachez le bouton d'éjection.Dans les 4 secondes qui suivent le relâchement du bouton d'éjection,appuyez dessus une seconde fois moins d'une seconde.
d. Levoyant rouge clignote pour indiquer que le sous-système de cartouché reconnaît que la mise à jour du microprogramme a été sélectionnée.

1. Insérez la cartouche du microprogramme dans l'unité, après avoir sélectionné le mode de mise à jour du microprogramme. Cette action :

— lit automatiquement la cartouche ;
examine les données ;
— vérifie que les données constituent une image valide du microprogramme SDLT.

Si le microprogramme est correct, la mise à jour se poursuit automatiquement.

— Si le code de l'unité est identique à celui de la cartouche àmettre à jour, aucune mise à jour ne lui est appliquée.
- Si le code de l'unité est différent, une mise à jour est effectuee, d'une durée de 2 à 3 minutes. Quand le code de l'unité est mis à jour, levoyant rouge clignote.

Une fois la mise à jour du code terminée, l'unité redémarre et effectue une initialisation. Le processus d'initialisation ne commence qu'après rembobinage de la cartouche au début de la bande.

La mémoire flash EPROM de l'unité de sauvégarde est également mise à jour automatiquement avec la nouvelle image du microprogramme. Levoyant rouge clignote à nouveau durant la mise à jour du microprogramme du contrôleur.

1. Attendez que le voyant vert s'allume.
2. Retirez la cartouche du microprogramme.

Avis de conformité

Numérosd'identification

À des fins d'homologation et d'identification, votre produit s'est vu attribuer un numéro de série Compaq. Vous trouvrez sur l'étiquette du produit le numéro de série de votre produit, ainsi que les marques et informations d'homologation requisées. Si l'on vous demande des informations sur l'homologation de ce produit, communiquez ce numéro de série. Vous ne devez pas le confondre avec le nom commercial ou le numéro de modèle du produit.

Réglementation FCC

L'alinéa 15 de la réglementation FCC définit les limites concernant l'émission de fréquences radio en vue d'éviter les interférences sur un spectre de fréquences radio. De nombreux matériels électroniques, y compris les ordinateurs, générent de l'énergie haute fréquence même s'ils ne sont pas conçus à cette fin et, de ce fait, s'inscrivent dans le cadre de cette réglementation. Cette réglementation repertorie les serveurs et autres péripériques afférents dans deux classes, A et B, selon l'installation prévue. Les matériels de classe A sont généralement installés dans un environnement professionnel ou commercial. Les matériels de classe B sont généralement installés dans un environnement résidentiel (les ordinateurs personnels, par exemple). La réglementation FCC impose que les matériels correspondant à chaque classe portent une étiquette indiquant le potentiel d'interférence du matériel, ainsi que des instructions de fonctionnement supplémentaires à destination de l'utilisateur.

L'étiquette d'identification apposee sur le matériel indique la classe a laquelle appepartie le matériel (A ou B). L'etiquette des matériels de classe B comporte un logo FCC ou un ID FCC. Les matériels de classe A ne comportent ni logo FCC, ni ID FCC. Dès que vous avez identifié la classe du matériel, reportez-vous aux instructions correspondantes ci-après.

Matériel de classe A

Ce matériel a été testé et déclaré conforme aux limites imposées aux apparciels numériques de classe A, conformément à l'aléna 15 de la réglementation FCC.

Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement professionnel. Ce matériel génére, utilise et peut émettre de l'énergie haute fréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, peut provoquer des interférences. L'utilisation de ce matériel en zone résidentielle est susceptible de générer des interférences nuisibles, auquel cas l'utilisateur sera tenu d'y remédier à ses propres frais.

Matériel de classe B

Ce matériel a eté testé et déclaré conforme aux limites imposées aux apparèils numériques de classe B, conformément à l'alinéa 15 de la réglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel. Ce matériel génére, utilise et peut émettre de l'énergie haute fréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, risque de provoquer des interférences. Cependant, tout risque d'interférences ne peut être totalement exclu : s'il constate des interférences lors de la réception d'émissions de radio ou de télévision (il suffit pour le vérifier d'allumer et d'éteindre successivement l'appareil), l'utilisateur devra prendre les mesures nécessaires pour les éliminer. À cette fin, il devra :

réorienter ou déplacer l'antenne réceptrice ;
accroître la distance entre le matériel et le récepteur ;
brancher le matériel sur un autre circuit que celui du récepteur ;
- consulter le revendeur ou un technicien de radio/télévision experimenté.

Modifications

La FCC (Federal Communications Commission) exige que l'utilisateur soit averti que toute modification apportée au present matériel et non approuvée explicitement par Compaq Computer Corporation est de nature à le priver de l'usage de l'appareil.

Déclaration de conformité pour les produits portant le logo FCC - États-Unis uniquement

Ce matériel est conforme à l'alinéa 15 de la réglementation FCC. Son fonctionnement est soumis à deux conditions : (1) ce matériel ne doit pas générer d'interférences ;

(2) ce matériel doit accepter toute réception d'interférence, y compris les interférences pouvant générer un fonctionnement indésirable.

En cas de question relative à votre produit, contactez :

Houston, Texas 77269-2000 Etats-Unis

ou composez le 1-800-652-6672 (1-800-OK COMPAQ).

En cas de question relative à cette déclaration FCC, contactez :

Houston, Texas 77269-2000 Etats-Unis

ou composez le [phone].

Pour identifier le produit, indiquez le numéro de référence, de série ou de modulo qu'ilporte.

Canadian Notice (Avis canadien)

Matériel de classe A

Cet apparéil numérique de la classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Matériel de classe B

Cet apparéil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Avis de l'Union Européenne

C

Les produits portant la mention CE sont conformes à la directive EMC (89/336/EEC), ainsi qu'à celle relative aux basses tensions (73/23/EEC), formulées par la Commission de l'Union Européenne. Si ce produit est pourvu de fonctionnalités de télécommunication, il est en outre conforme à la directive R&TTE (1999/5/EC).

Le respect de ces directives suppose la conformité aux normes européennes suivantes (les normes internationales équivalentes figurent entre parentheses):

EN55022 (CISPR 22) - Interférences électromagnétiques
EN55024 (IEC61000-4-2, 3, 4, 5, 6, 8, 11) - Immunité electromagnetique
EN61000-3-2 (IEC61000-3-2) - Émissions de courant harmonique
EN61000-3-3 (IEC61000-3-3) - Fluctuations de tension et flicker
EN 60950 (IEC 60950) - Sécurité

Avis Japonais

Électricité statique

Pour ne pas endommager votre système, vous doivent prendre certaines précautions lors de l'installation du système ou de la manipulation des pieces. Les décharges d'électricité statique provoquent par un doigt ou tout autre élément conducteur sont susceptibles d'endommager les cartes système ou d'autres péripériques sensibles à l'électricité statique. Ce type de dégât peut réduire la durée de vie du dispositif.

Afin d'éviter tout risque de dommage électrostatique, prenez les précautions suivantes :

• évitez tout contact avec les éléments, transportez-les et stockez-les dans des emballages antistatiques ;
• conservez les pieces sensibles à l'électricité statique dans leur emballage, jusqu'à leur installation dans le poste de travail;
• posez les éléments sur une surface reliée à la terre avant de les déballer ;
• évitez de toucher les broches, fils conducteurs et circuits;
• voirlez à toutes être relié à la terre lorsque vous touchez un élément ou un dispositif sensible à l'électricité statique.

Méthodes de mise à la terre

Il existe plusieurs méthodes de mise à la terre. Voici une liste de précautions à prendre lors de la manipulation ou de l'installation d'éléments sensibles à l'électricité statique :

• Utilisez un bracelet antistatique relié, par un fil de terre, à une station de travail ou un châssis d'ordinateur mis à la terre. Les bracelets antistatiques sont des bandes couples représentant une résistance minimale de 1 mégohm +/-10 % au niveau des fils de terre. Pour une mise à la terre efficace, portez ce bracelet bien serrer sur la peau.
  Utilisez les autres types de bracelets antistatiques disponibles lorsque vous travailliezABOUT.Portez ces bandes aux deux pieds si vous vous tenez sur un sol ou un revetement particulièrement conducteur.
  Utilizez les outils conducteurs.
  Utilisez un kit de réparation portable avec tapis antistatique pliant.

Si vous ne disposez d'aucun des équipements conseillés ci-dessus, confiez l'installation de l'équipement à votre Revendeur Agréé Compaq.

REMARQUE : pour plus de précisions sur les questions d'électricité statique ou pour obtenir de l'aide lors de l'installation d'un produit, contactez votre Revendeur Agréé Compaq.

éristiques techniques

La presente annexe aborde les rubriques suivantes :

• Dimensions et poids
  Altitude
  Émissions acoustiques
• Plages de températures et d'humidité
• Spécifications d'alimentation
• Ventilation requise

Dimensions et poids

Tableau C-1 : Dimensions et poids

Dimensions	Unité interne sans rail		Unité externe
Hauteur	86,4 mm	3,42 pouces	160,02 mm	6,3 pouces
Largeur	148,3 mm	5,84 pouces	175,26 mm	6,9 pouces
Profondeur	212,1 mm	8,36 pouces	325,12 mm	12,8 pouces
Poids	2,4 kg	5,30 livres	6,35 kg	14,0 livres

Altitude

Tableau C-2 : Altitude

Action	Pieds
En fonctionnement	-150 à 9 100 m

Émissions acoustiques

Acoustique - Valeurs provisoires déclarées selon les normes ISO9296 et ISO 7779/EN27779:

Tableau C-3 : Émissions de bruits acoustiques, valeur nominale

Produit	Niveau d'émission de puissance de bruit (LNPEc)		Niveau de pression acoustique (LPAc)
	Inactivité	Transmission en continu	Inactivité	Transmission en continu
Unité interne	-	5,9	-	47
Unité externe	5,4	5,9	42	46

Plages de températures et d'humidité

Tableau C-4 : Plages de températures et d'humidité

Actions	Température	Humidité
Stockage avec cartouche de données	18°C à 28°C64°F à 82°F	HR de 40 à 60%, sans condensation
Stockage avec cartouche de données	-40°C à 66°C-40°F à 150°F	HR de 10 à 95%, sans condensationTempérature maximale au thermomètre mouillé = 46°C
Fonctionnement	10°C à 40°C50°F à 104°F	HR de 20 à 80%, sans condensationTempérature maximale au thermomètre mouillé = 25°C

Conditions requises pour l'alimentation

Tableau C-5 : Conditions requises pour l'alimentation – Unité interne

Courant
Fréquence	Type	Maximum
Bus* +5 V (+/-5 %)	3,73 A	6,30 A
Bus* +12 V (+/-5 %)	1,3 A	4,80 A
REMARQUE : la tension est mesurée sur les broches de connexion du bus d'alimentation.

Tableau C-6 : Conditions requises pour l'alimentation – Unité externe

Fréquence	Puisance maximale
100 à 240 VCA	46 W

Ventilation requise

Tableau C-7 : Ventilation requise

Température ambiente	Vitesse d'écoulement d'air de 40 mètres linéaires par minute
REMARQUE: l'écoulement d'air est mesure directement à l'avant du cache.

Retrait manuel d'une cartouche

Lorsque le processus de déchargement normal s'avère impossible, il faut procéder à un retrait manuel d'une cartouche de l'unité de sauvegarde SDLT.

La presente annexe aborde les rubriques suivantes :

• Outils
• Préparation de l'unité de sauvegarde SDLT
• Démontage de l'unité de sauvégarde SDLT

Retrait du cache
Retrait du capot
— Rembobinage de la bande dans la cartouche
Retrait du guide gauche
— Déconnexion de la broche d'amorce du système d'accroche de la cartouche
Retrait de la cartouche

• Assemblage de l'unité de sauvegarde SDLT

Outils

• Tournevis Torx T8 (combinaison électrique/manuelle facultative)
  Pinces

Préparation de l'unité de sauvegarde SDLT

1. Vérifiez que l'unité SDLT est hors tension.

2. Si l'unité SDLT est :

— une unité interne, retirez-la de son logement (serveur, bibliothèque, etc.) et déconnectez l'alimentation et les cables SCSI ;
— une unité externe, débranche le cordon d'alimentation secteur et les câbles SCSI.

1. Le cache, le capot et le guide gauche doivent être retires dans cet ordre pour extraire la cartouche. Il faut également entièrement rembobiner la bande dans la cartouche. Les sections suivantes seront les procédures de retrait de ces éléments et de rembobinage de la cartouche.

Démontage de l'unité de sauvegarde SDLT

Les procédures suivantes indiquent commentPTRirer des éléments de 1'unité pour acceder à la cartouche à l'intérieur de 1'unité.

Retrait du cache

Pour-retirer le cache, tirez simultanément sur ce dernier ③ tout en appuyant sur les pattes de verrouillage ② qui le fixent au capot de l'unité ① (voir la figure D-1). Sept pattes de verrouillage fixent le cache au capot de l'unité.

Figure D-1: Retrait du cache

Retrait du capot

Le capot de l'unité de sauvegarde SDLT est fixé à cette dernière par trois vis. Deux vis se trouvent de chaque côte de l'unité, une troisième à l'arrière. Pour enlever le capot, retirez toutes les vis ① au moyen d'un tournevis Torx T8 et soulevez le capot (voir la figure D-2).

Figure D-2: Retrait du capot

Rembobinage de la bande dans la cartouche

La bande d'enregistrement magnétique doit être entièrement rembobinée dans la cartouche avant dePTRer cette-ci de l'unité.

Figure D-3 : Rembobinage de la bande dans la cartouche

Pour rembobiner la bande, accededz au moyeu du moteur par le trou d'accès en bas de l'unité (voir la figure D-3).

Pour rembobiner la bande dans la cartouche :

1. Retournez l'unité et posez-la à plat sur une surface dure.
2. Insérez un tournevis T8 Torx dans le trou d'accès du moyen du moteur ①.
3. Tournez le tournevis dans le sens inverse des aiguilles d'une montre ② jusqu'à ce que l'accroche de l'amorce de la cartouche soit entièrement insérée dans la cartouche.

La vitesse linéaire de la bande lorsqu'elle est presque entière rembobinée dans la cartouche doit être d'environ 15 cm/seconde. Le moyen du moteur doit tourner à environ 30 tours par minute. Si la quasi-totalité de la bande est envroulée sur la bobine d'entrainmente de la cartouche, ce qui peut etre contrôle une fois le capot retire, il est possible de rembobiner a une vitesse beaucoup plus rapide, en veillant a diminuier la vitesse pres de la fin.

ATTENTION: ne returnez pas l'unité de sauvegarde SDLT une fois le capot retire.

Retrait du guide gauche

Pour retirer le guide gauche :

1. Retirez les deux vis T8 Torx (voir la figure D-4).
2. Tirez le panneau métallique ② vers l'avant de l'unité afin de pouvoir soulever le guide gauche ③.

Le guide gauche comporte un circuit flexible qui passes sous le dérouleur de bande. Posez le guide gauche à plat ( comme la montre la figure D-4), en laissant la cartouche dans l'unité.

Figure D-4: Retrait du guide gauche

Déconnexion de la broche d'amorce de l'accroche de la cartouche

Pourdéconnecter labroche d'amorce de l'accroche de la cartouche ①,utilisez une paire de pinces. Placez ensuite la broche d'amorce dans les crochets du systeme d'accroche (voir la figure D-5).

Figure D-5: Déconnexion de la broche d'amorce du système d'accroche de la cartouche

Retrait de la cartouche

Pour-retirer la cartouche, soulevez-la vers le guide gauche puis ramenez-la vers l'arrête (voir la figure D-6).

Figure D-6: Retrait de la cartouche

REMARQUE : vous entendrez eventuellement du bruit lors du retrait de la cartouche. Ce bruit est dû au frottement des éléments de l'unité sur la cartouche. Cela est normal et ne peut endommager ni la cartouche ni l'unité.

Assemblage de l'unité de sauvegarde SDLT

Une fois la cartouche retiree de l'unité de sauvegarde SDLT, assemblez l'unité dans l'ordre inverse, et serrez les vis à un couple de 1,85 Nm.

REMARQUE: prenez note des symptômes d'origine et n'oubliez pas d'indiquer que l'unité a été démontré sur site pour recupérer une bande.

Sélection de densité

La plupart des logiciels de sauvegarde prévoient l'utilisation de la plus haute densité d'écriture sur l'unité de sauvegarde. Pour l'unité de sauvegarde sur cartouche SDLT 160/320, cette densité correspond au format SDLT160.

L'application Density Select, disponible sur le CD Density Select Software inclus dans le kit SDLT, permet d'écrit des cartouches de données sur une unité de sauvegarde SDLT 160/320 qui sont compatibles avec des unités de sauvegarde SDLT 110/220.

Spécification d'une unité

Lorsque vous démarrez l'application Density Select, elle recherche sur le bus des unités SCSI et répertorie celles-ci dans la zone de liste Device (Unité) par ID SCSI. Les options de la fenêtre Density Select ( Sélection de densité) ne sont pas disponibles tant que vous n'avez pas séLECTIONné une unité de sauvégarde sur cartouche SDLT 160/320.

Pour spécifique une unité, sélectionnez l'unité de sauvegarde sur cartouches SDLT 160/320 dans la zone de liste Device.

Le nom complet de l'unité s'affiche dans la barre de message en bas de la fenêtre Sélection de densité.

Sélection d'une densité

L'unité de sauvégarde sur cartouche SDLT 160/320 prend en charge deux options de densité : 160/320 ou 110/220. Pour spécifique une densité lors de l'utilisation d'un support vierge :

1. Sélectionnez l'option de format SDLT320 ou SDLT220.
2. Vérifiez que la case Default density override (Remplacement de la densité par défaut) est cochée.
3. Cliquez sur Apply (Appliquer).

Levoyant 110 clignote pour indiquer qu'une demande d'écriture sur un support d'un format différent a été effectué.

REMARQUE: la sélection de densité s'applique uniquement à la cartouche de données actuellesment insérée dans l'unité de sauvégarde sur cartouche. Lorsque vous ejectez la cartouche de données, mettez briefivement hors tension l'unité de sauvégarde, ou redémarrez la sauvégarde, le format SDLT160 est rétabli sur l'unité de sauvégarde.

Utilisation de supports précédemment écrites au format SLDT 160

Pour spécifique une densité lors de l'utilisation de supports précédemment écrites au format SDLT 160 :

1. Rembobinez la bande en début de bande (BOT).
2. Choisissez l'option SDLT220 format (Format SDLT220).
3. Vérifiez que la case Default density override (Remplacement de la densité par défaut) est cochée.
4. Cliquez sur Apply (Appliquer).

Levoyant 110 clignote pour indiquer qu'une demande d'écriture sur un support d'un format différent a été effectuee.

REMARQUE: vous ne pouvez pas écrire plusieurs formats sur la même cartouche de données Super DLTtape I.

Utilisation de supports précédemment écrites au format SLDT 110

Si vous ne sélectionnez pas une densité et si vous souhaitez ajouter des données à une cartouche de données Super DLTtape I qui a été précédemment écrite au format SDLT110, l'unité écrit les données ajoutées au format SDLT110.

Pour spécifique une densité lors de l'utilisation de supports précédemment écrites au format SDLT 110 :

1. Rembobinez la bande en début de bande (BOT).
2. Choisissez l'option SDLT320 format (Format SDLT320).
3. Vérifiez que la case Default density override (Remplacement de la densité par défaut) est cochée.
4. Cliquez sur Apply (Appliquer).

Levoyant 110 clignote pour indiquer qu'une demande d'écriture sur un support d'un format différent a été effectuee.

REMARQUE: vous ne pouvez pas écrire plusieurs formats sur la même cartouche de données Super DLTtape I.

Index

A

Aide,obtenir xi

Applications de sauvegarde sur cartouche 2-4

Architecture de péripériques NetWare 2-4

Assistance technique, Compaq xii

Attention, symbol et définition ix

Auto-test de mise sous tension voir POST

Avertissement

symbole et definition ix, x, xi

Avis de l'Union Européenne A-4

Avis japonais A-4

Avis taiwanais A-5

avis, conformité A-1

B

Bouton 3-4

ejection 3-3

Bouton de contrôle 3-4

C

Canadian Notice A-3

Caracteristiques fonctionnelles des drivers de péripériques (DDFS) 2-4

Cartouche

chargement 3-2

Cartouche endommagée 3-6

Cartouches approuvées par Compaq 3-1

CD Compaq Tape Drive

Chargement d'une cartouche 3-2

Chute d'une cartouche 3-6

Compaq

aucune entree DDR 2-5

DDR 2-5

entree DDR 2-5

Compression des données 1-3

activée 1-4

capacité compressée 1-3

capacité formée native 1-3

modification du paramètre 1-4

parametre par défaut 1-4

vitesse de transfert des données

compressées 1-3

vitesse de transfert des données native 1-3

Configuration système 1-2

Contrôleurs

Fast SCSI-2 (Narrow) 1-3

Fast SCSI-2 (Wide) 1-3

Ultra-2 SCSI 1-3

Ultra-3 SCSI 1-3

Wide-Ultra SCSI 1-3

Contrôleurs pris en charge

pour Novell NetWare 2-4

Conventions

entreeutilisateur,definitionviii

noms d'unités, définition viii

Noms de boîtes de dialogue, définition vii

Noms de boutons, définition vii

Conventions suite

noms de commande, définition vii
noms de fichiers, définition ix
Noms de repertoires, définition vii
noms des touches, définition vii
options de menu, définition vii
réponses système, définition viii
Sequences de commandes de menu, définition ix
sèquences de touches, définition vii
touches du clavier, définition vii
URL, définition ix

D

DDR 2-5
exemple de désactivation de la compression 2-6
exemples d'activation de la compression 2-6
reconnaisance 2-5

Début du marqueur de bande 3-2

Derniers correctifs UNIX 2-6

Disquette de logiciel de support Novell 2-4

Drivers Compaq Tru64 UNIX 2-5

Drivers de péripériques emplacement 2-1 systèmes d'exploitation 2-1

Drivers de péripériques pour systèmes Intel 2-1

Dynamic Device Recognition voir DDR

E

Éjection
bouton 3-3
commande 3-3
Entrée utilisateur, définition des conventions viii

F

Field Upgrade Tape voir FUP
FUP 4-4, 4-7

1

Identification du problème 4-1 Important, definition x

Informations sur le driver

Novell NetWare 2-4

INITIALIZE, commande dans OpenVMS 2-7

Introduction 1-1

L

Laser Guided Magnetic Recording voir LGMR LGMR 1-1

M

Microprogramme base de données de contrôle des versions 4-4 méthodes de mise niveau 4-4

Mise à niveau du microprogramme 4-4

Mise à niveau du microprogramme avec TSMC 4-4

MOUNT, commande dans OpenVMS 2-7

MOUNT, examples de commande OpenVMS 2-7

MR 1-1

N

Noms d'unités, définition des conventions viii
Noms de boîtes de dialogue, définition des conventions vii

Noms de bouton, définition des conventions vii

Noms de commandes, définition des conventions viii

Noms de fichiers, définition des conventions ix
Noms de repertoires, définition des conventions vii

Noms des touches, définition des conventions vii

0

Obtenir de l'aide xi Assistance technique de Compaq, sites Web assistance technique Compaq xii site Web Compaq xii

OpenVMS DDR 2-6

Options de menu, définition des conventions vii

P

Panne de 1'unité 4-1

Partial Response Maximum Likelihood voir PRML

POST 4-1

Presents 1-1

PRML 1-1

Q

Que faire en cas de problème? 4-1

R

Recommendations sur le contrôle 1-3

Référence des kits de support 3-2

Réglementation FCC A-1

Remarque, definition x

Réponses système, définition des conventions viii

Résolution des problèmes 4-1

Réutilisation d'une cartouche préenregistrée 3-2

Revendeur Agréé, Compaq xii

s

Sélection de densité E-1

Sélection de format E-1

Sequences de commandes de menu, définition des conventions ix

séquences de touches, définition des conventions vii

Sites Web Stockage Compaq xii

Support

ASPI 2-4

Symboles

Dans le texte, symboles dans le texte ix sur le matériel x

Symboles sur le matériel x

Systèmes d'exploitation pris en charge

Compaq Tru64 UNIX 2-1

Microsoft Windows 2000 2-1

Microsoft Windows NT 2-1

Novell NetWare 2-1

OpenVMS 2-1

T

Tete magneto-résistive voir MR

Touches du clavier, définition des conventions vii

TSMC 4-4

U

URL, définition des conventions ix

Utilisation des drivers de péripériques 2-1

Utilitaire scu UNIX 4-4, 4-5

V

Variations de la vitesse de transfert des données 1-4

Veritas BackupExec 2-4

Voyant couleurs 3-4 icos 3-4
