MODE D'EMPLOI STORAGEWORKS ISCSI STORAGE ROUTER HP

routeur de stockage iSCSI hp StorageWorks 2122

Version du produit : 1.0

Première édition (septembre 2002)

Référence: 304835-051

Vous trouvez dans leprésent manuel de l'utilisateur des instructions pour l'installation et la configuration du routeur iSCSI SR2122.

Hewlett-Packard Company exclut toute garantie concernant ce matériel, notamment, et sans limitation, toute garantie implicite de qualite marchande ou d'adéquation à un usage particulier. Hewlett-packard ne pourra être tenue responsable des erreurs, ni des dommages indirects ou dommages liés à la fourniture, aux résultats obtenus ou à l'utilisation de ce matériel.

Ce document contient des informations confidentielles protégées par copyright. Aucune partie de ce document ne pourra être photocopieée, reproductive ou traduite dans une autre langue sans l'approbation écrite préalable de Hewlett-Packard. Les informations containues dans ce document peuvent faire l'objet de modifications sans préavis.

Microsoft, MS-DOS, Windows et Windows NT sont des marques de Microsoft Corporation aux États-Unis et dans d'autres pays.

Motif, OSF/1, UNIX, the « X » device, IT DialTone et The Open Group sont des marques de The Open Group aux États-Unis et dans d'autres pays.

Tous les autres produits mentionnés dans ce document sont des marques de leurs sociétés respectives.

Hewlett-Packard Company ne pourra être tenu pour responsable des erreurs ou omissions de nature technique ou rédactionnelle qui pourrait subsister dans leprésent document. Les informations sont fournies « en l'état » sans garantie d'aucune sorte et pourront faire l'objet de modifications sans préavis. Les garanties relatives aux produits Hewlett-Packard Company sont exclusivement définies dans les déclarations de garantie limitée qui accompagnent ces produits. Rien de ce qui a pu être exposé dans la presente ne sera interprétré comme constituant une garantie supplémentaire.

Manuel de l'utilisateur du routeur de stockage iSCSI hp StorageWorks 2122
Première édition (septembre 2002)
Référence : 304835-051

table des matières

A propos de ce manuel

Conventions xii

Conventions typographiques xii
Symboles dans le texte. xii
Symboles sur le matériel xiii

Stabilité du rack xiv

Obtenir de l'aide. XV

Assistance technique HP XV
Site Web HP consacre au stockage XV
Revendeur Agree HP . xvi

1 Présentation du produit

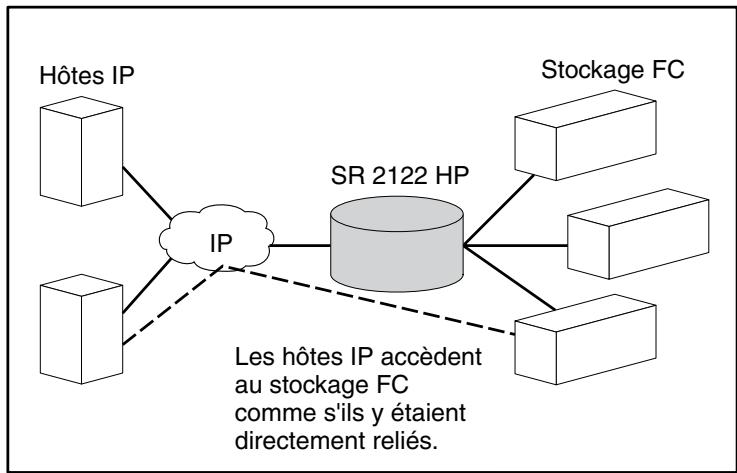

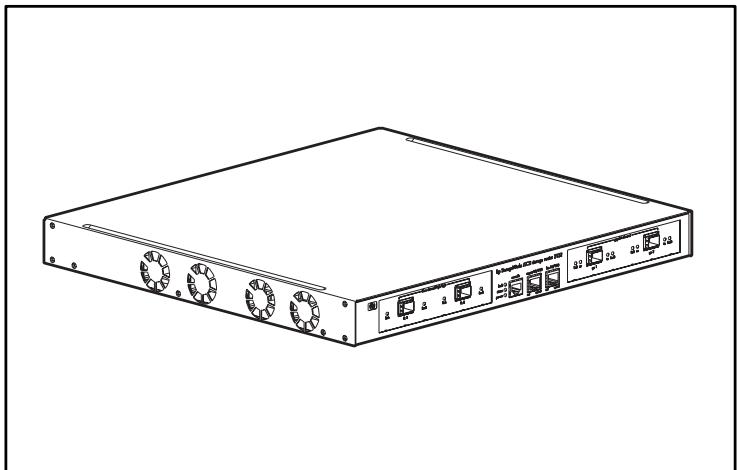

Description de base. 2

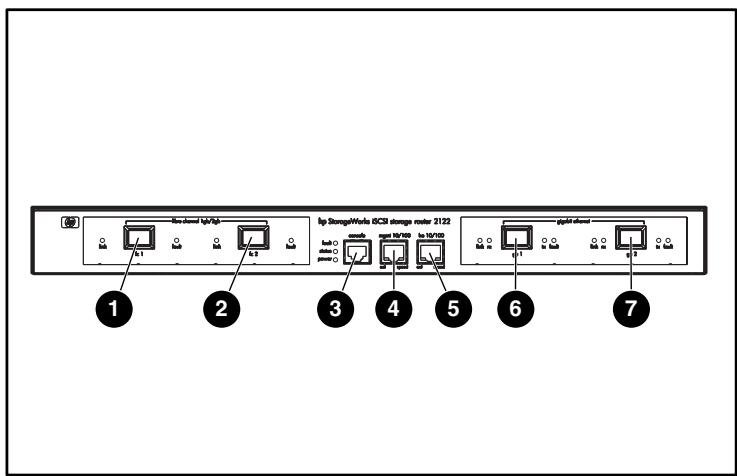

Descriptions des ports. 3

Ports Gigabit Ethernet 4
Port de console. 4
Port de supervision Ethernet 10/100 4
Port Ethernet HA 10/100 4
Ports Fibre Channel 5

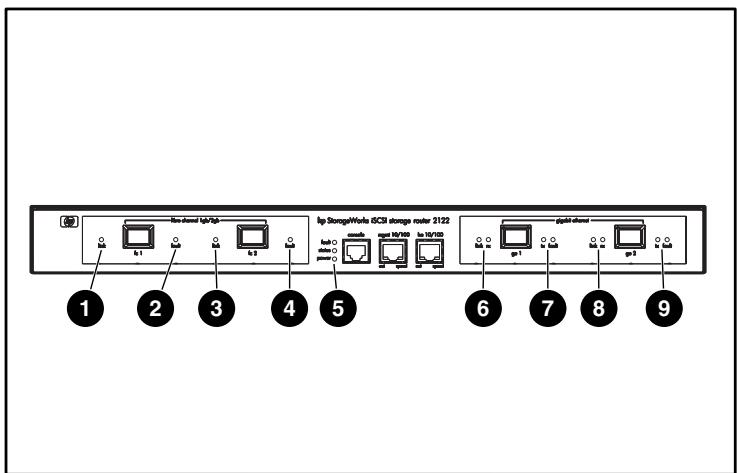

Voyants du panneau avant 5

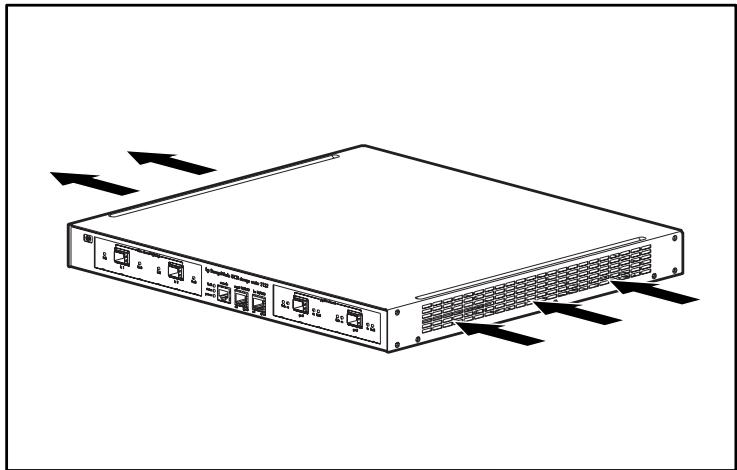

Ventilateur 7

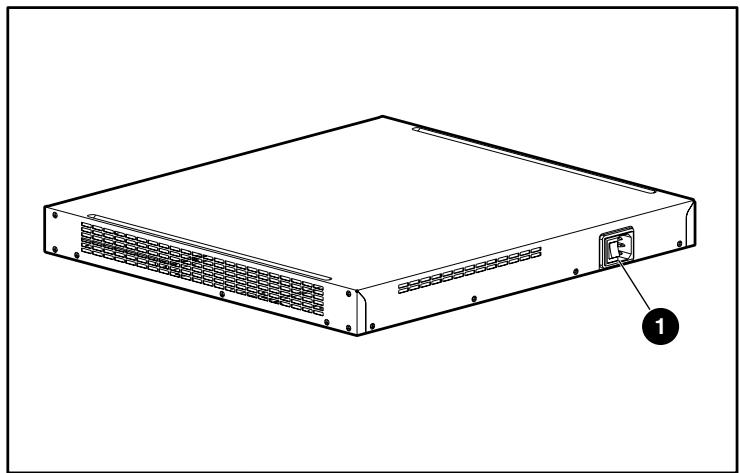

Alimentation 8

2 Installation

Planification du site 10
Installation du routeur de stockage 10

Installation sur une table ou une étagère 11

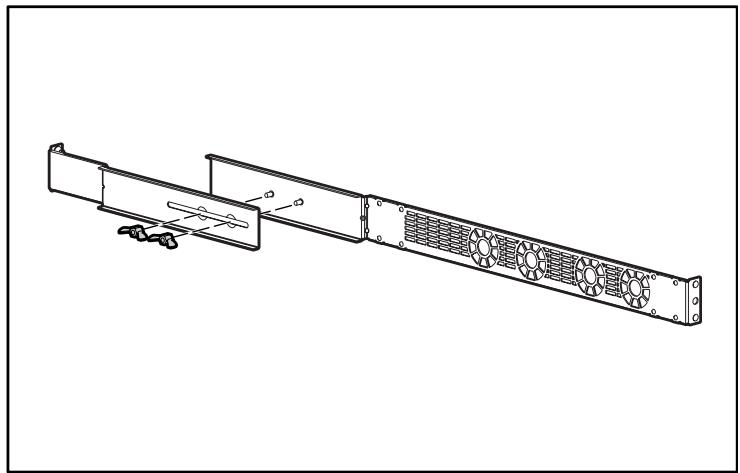

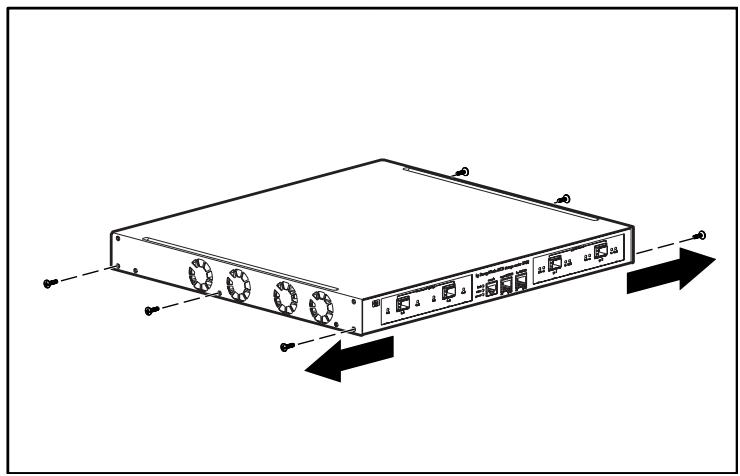

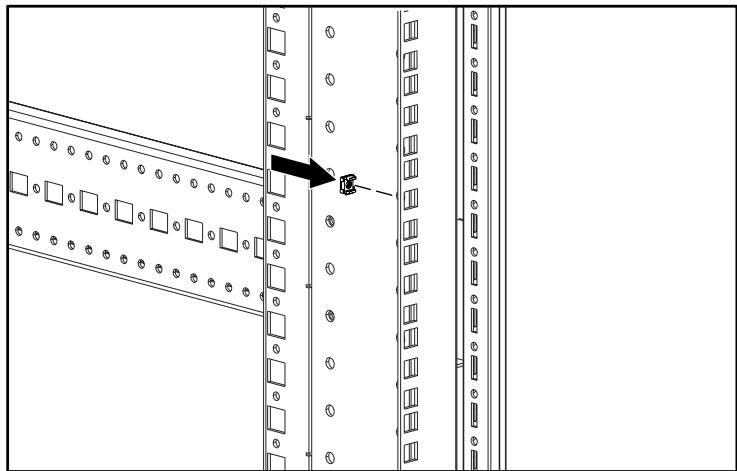

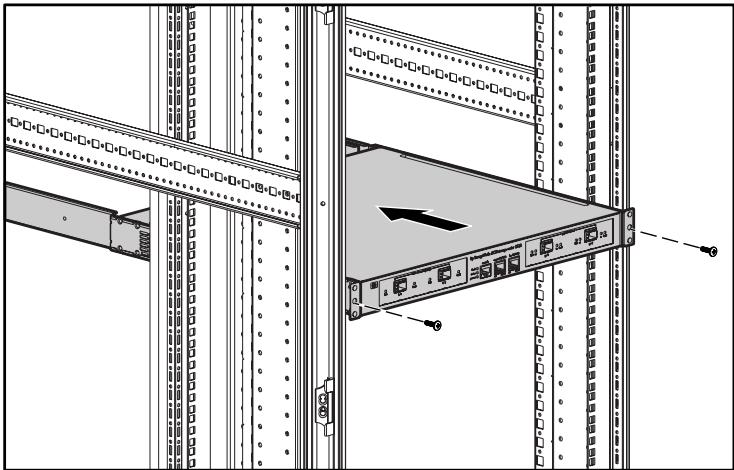

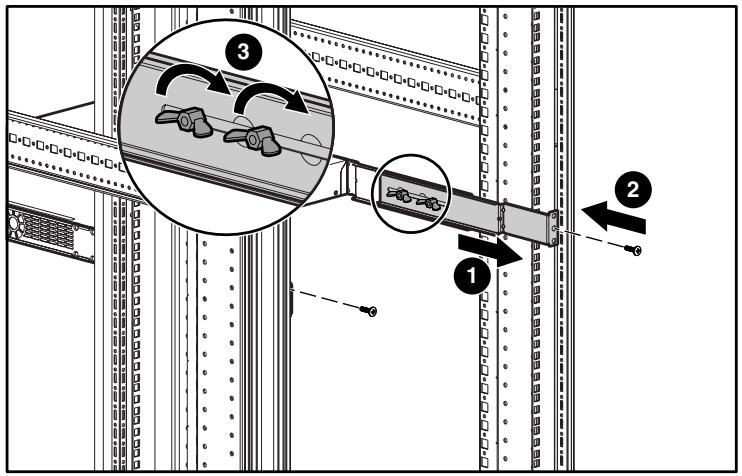

Montage en rack du routeur de stockage 11

Installation suite

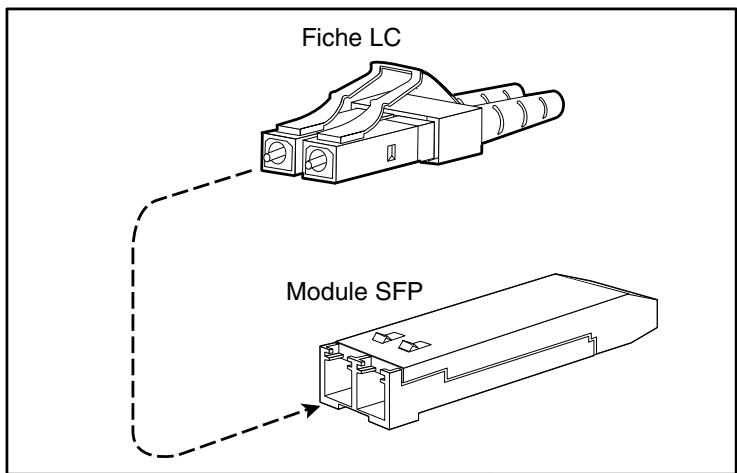

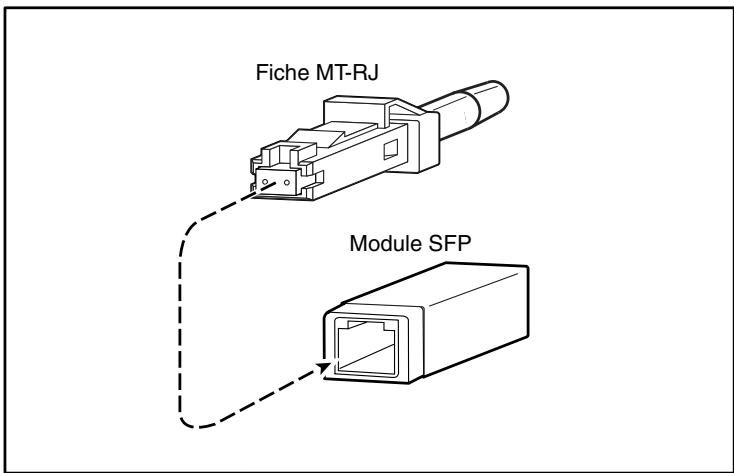

Installation des modules SFP 15

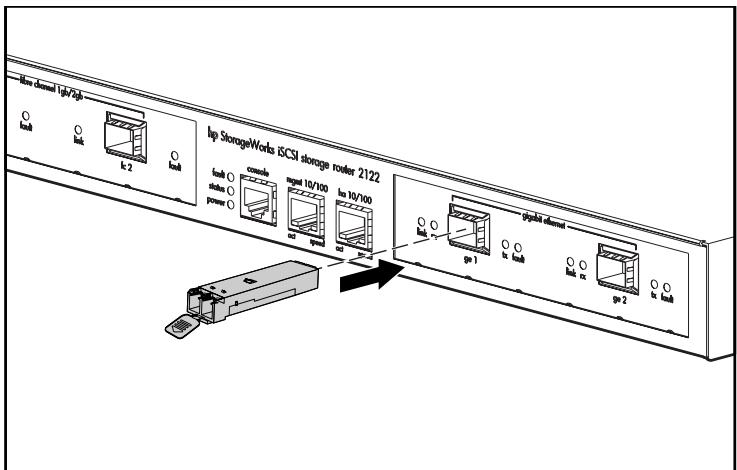

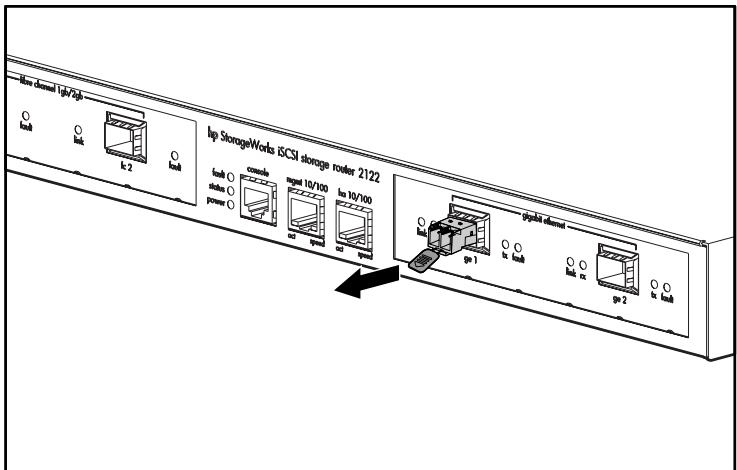

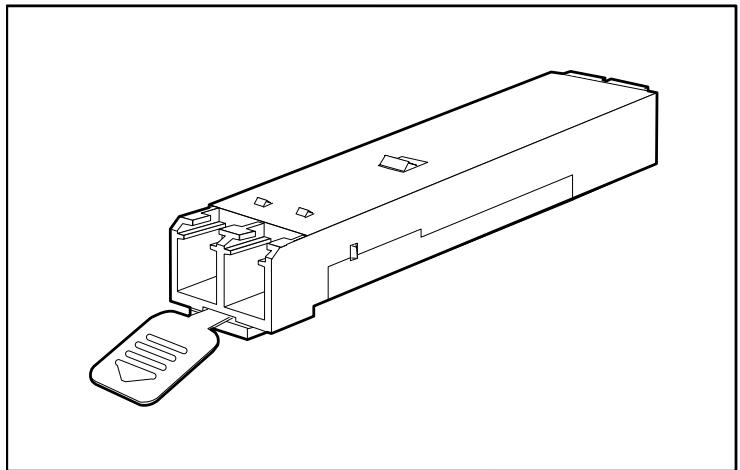

Modules SFP avec onglet Mylar 18

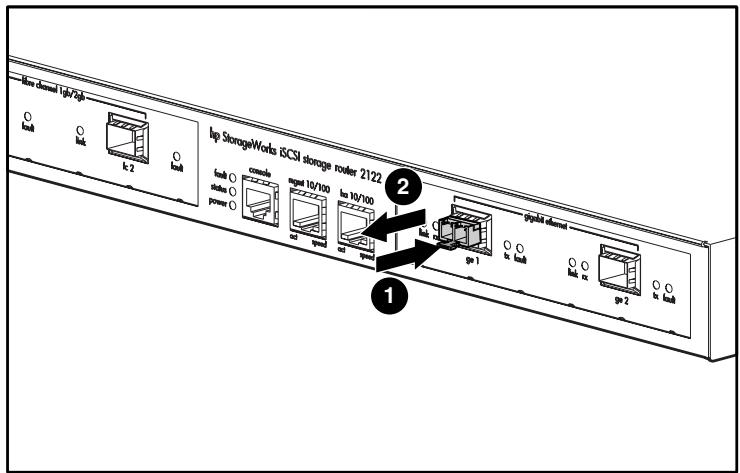

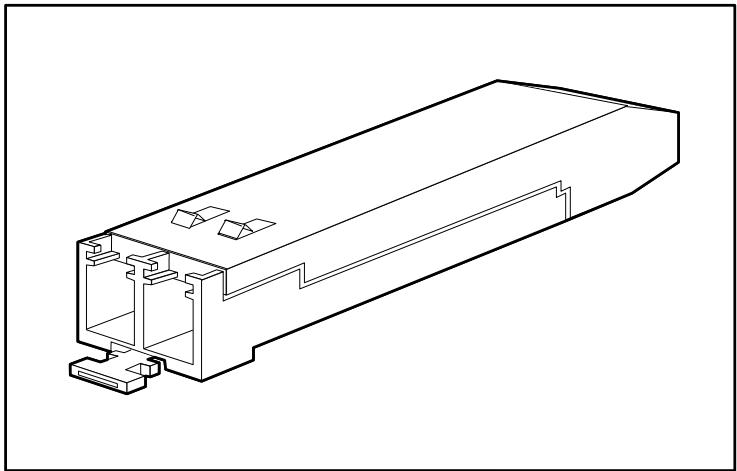

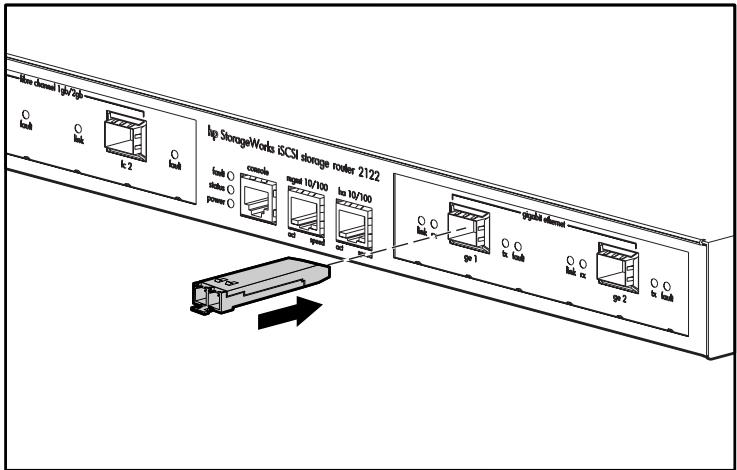

Modules SFP avec mecanisme de positionnement/bouton 20

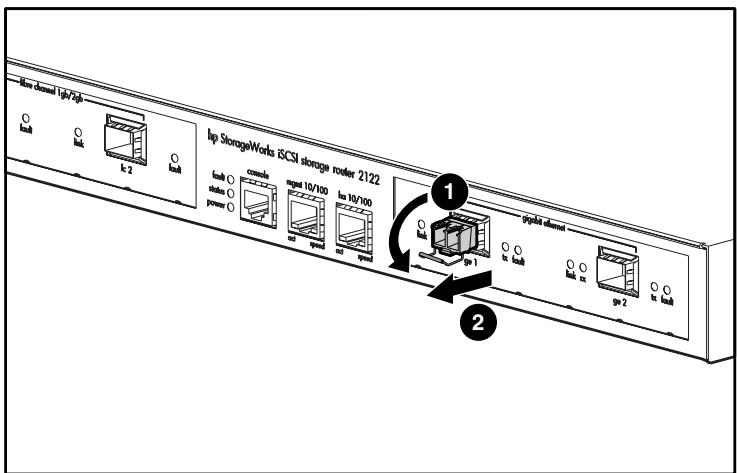

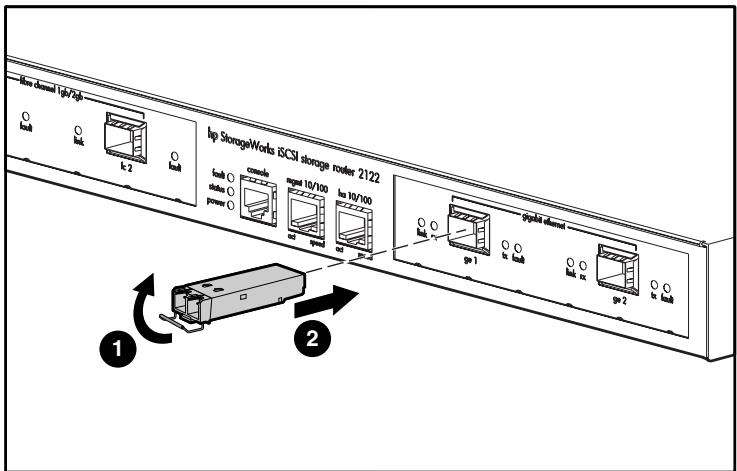

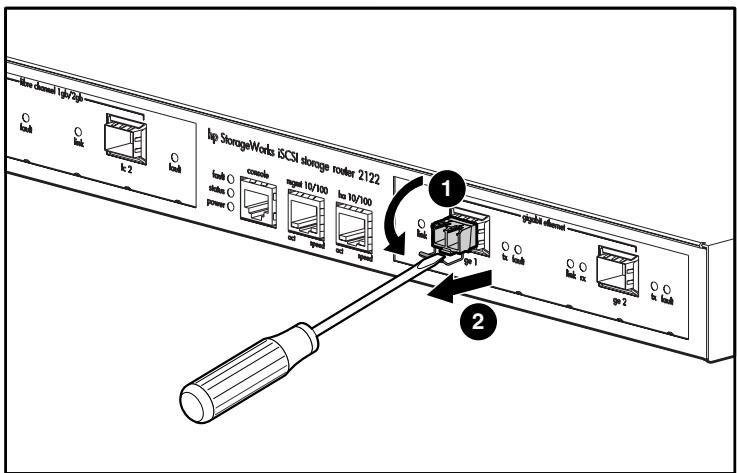

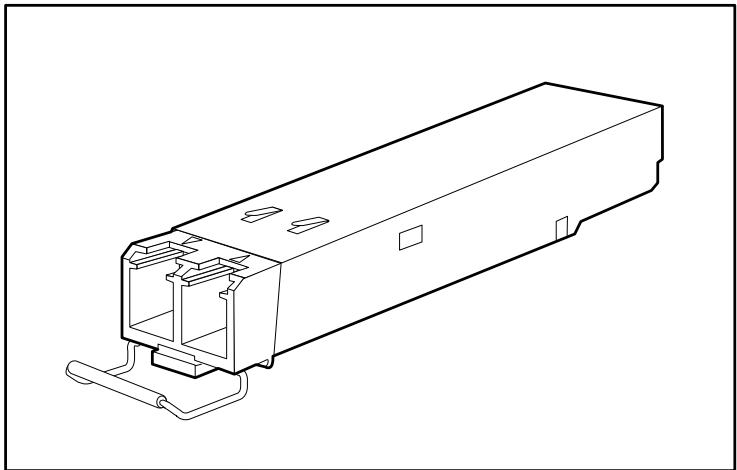

Modules SFP avec attache 22

Connexion aux ports Gigabit Ethernet et Fibre Channel 24

Connexion à un port Gigabit Ethernet 25
Connexion à un port Fibre Channel 25

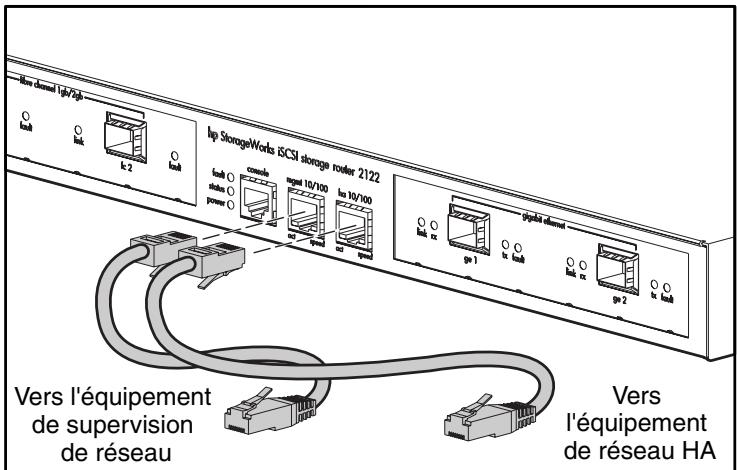

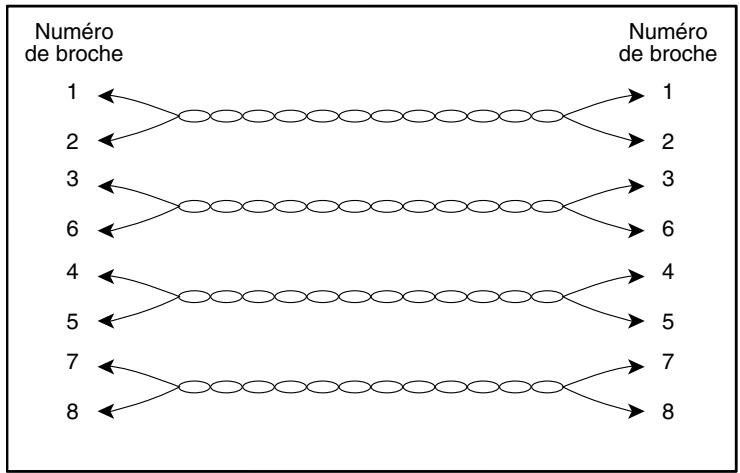

Connexion aux ports10/100 de supervision Ethernet et HA 26

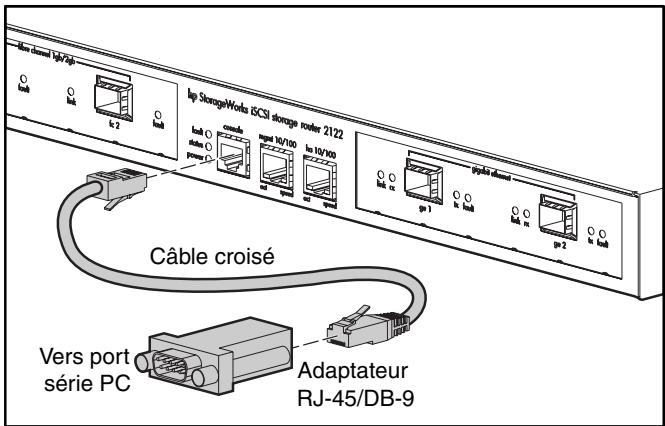

Connexion au port de console. 27

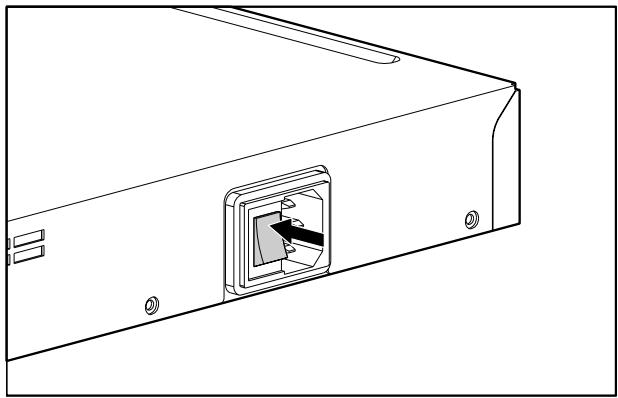

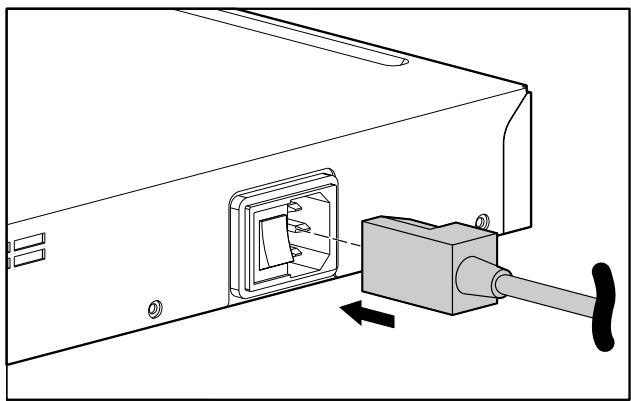

Connexion de l'alimentation. 28
Vérification de l'installation. 29

Vérification des opérations de démarrage 29
Vérification du fonctionnement des connexions réseau. 29
Vérification du fonctionnement des connexions Fibre Channel 30

Prochaine etape. 30

3 Résolution des problèmes

Résolution des problèmes au niveau des composants 32
Identification des problèmes de démarrage 33
Résolution des problèmes d'alimentation. 34
Résolution des problèmes de connexion des ports réseau et Fibre Channel 34

Résolution des problèmes de connexion à un port Gigabit Ethernet 35
Résolution des problèmes de connexion à un port de supervision Ethernet 10/100 ou Ethernet HA 10/100 36
Résolution des problèmes de connexion à un port Fibre Channel. 37

Contacter le service clientèle 38

4 Présentation du logiciel

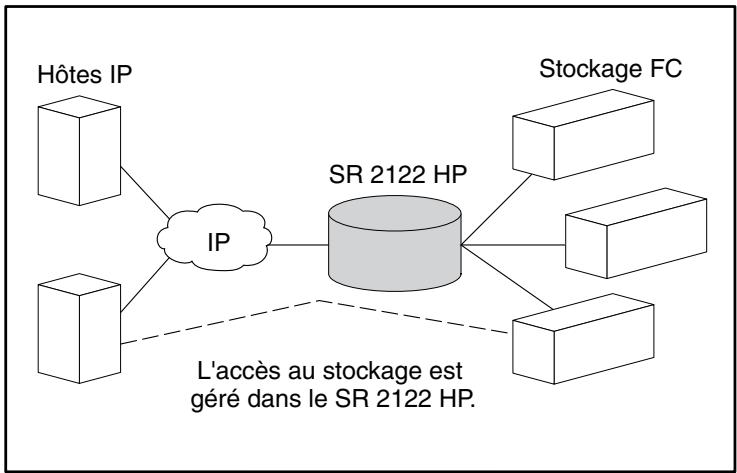

Présentation du logiciel du routeur de stockage 40

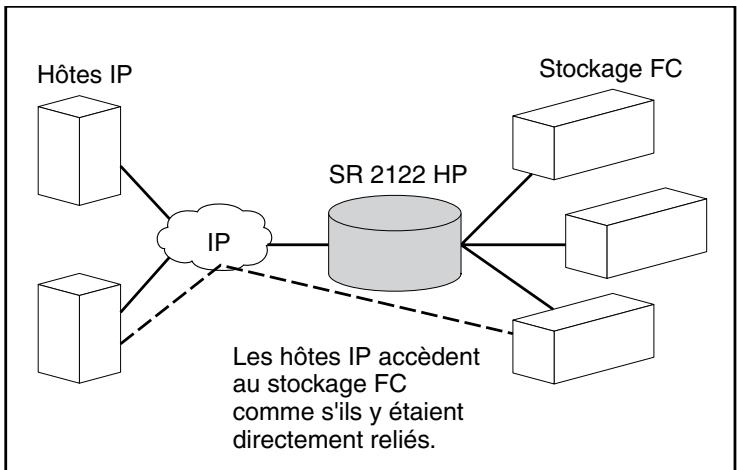

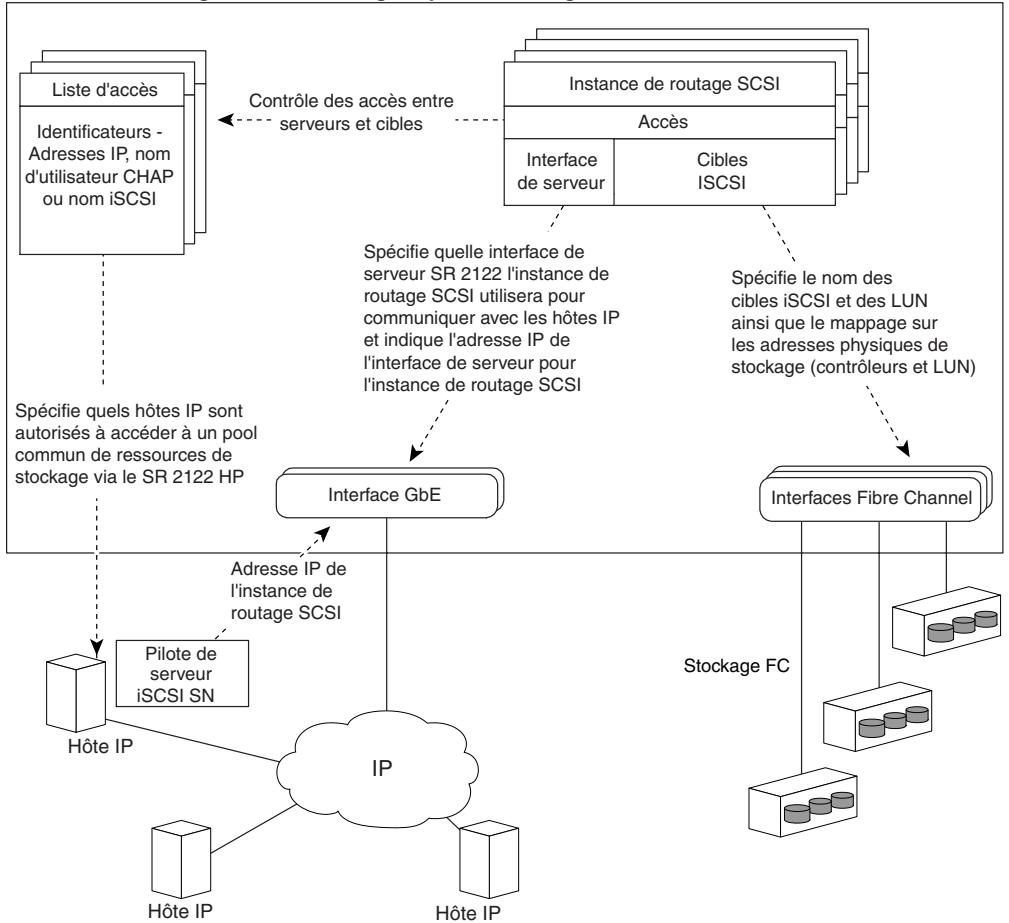

Présentation du routage SCSI 42

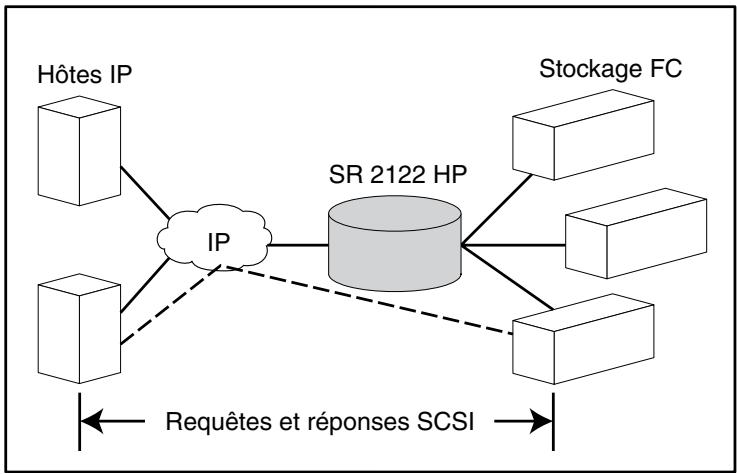

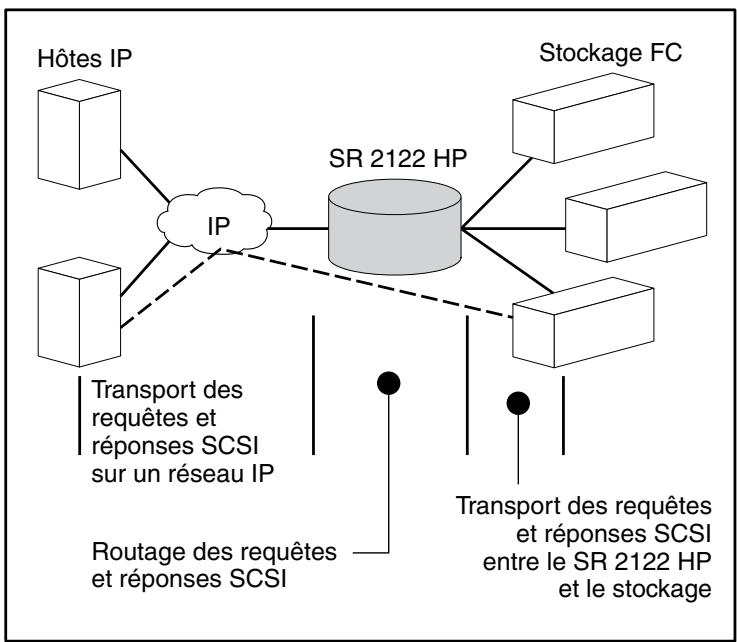

Utilisation du protocole iSCSI pour le routage des requêtes et des réponses SCSI. 43

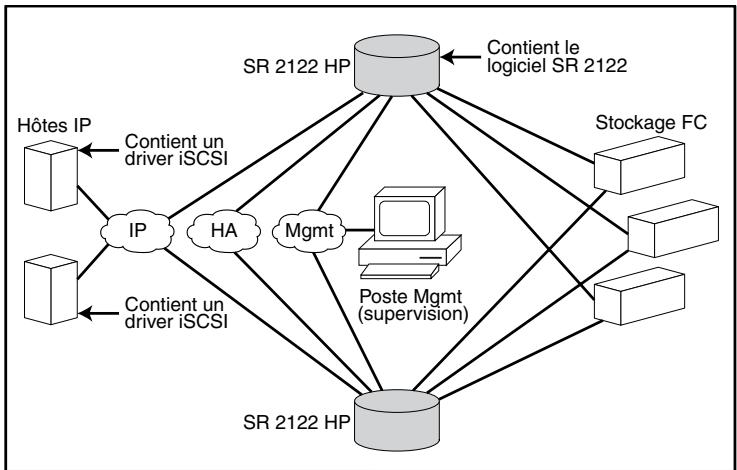

Structure réseau de base du routage SCSI 45

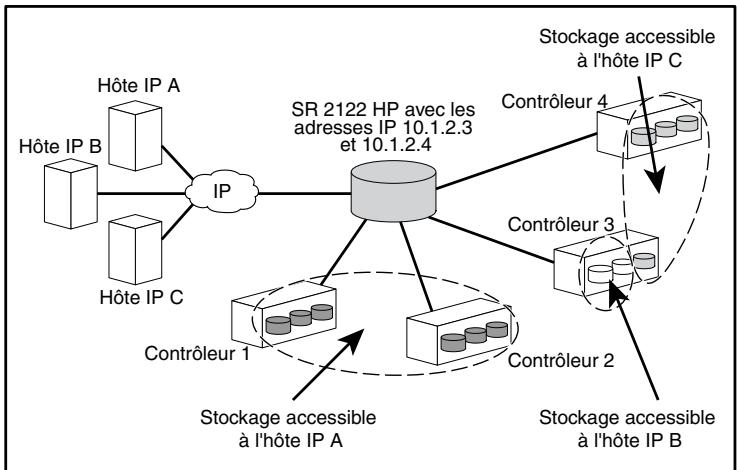

Mappage du routage SCSI et contrôle d'accès 45
Instancesdisponiblesdur routage SCSI 49

Présentation du logiciel suite

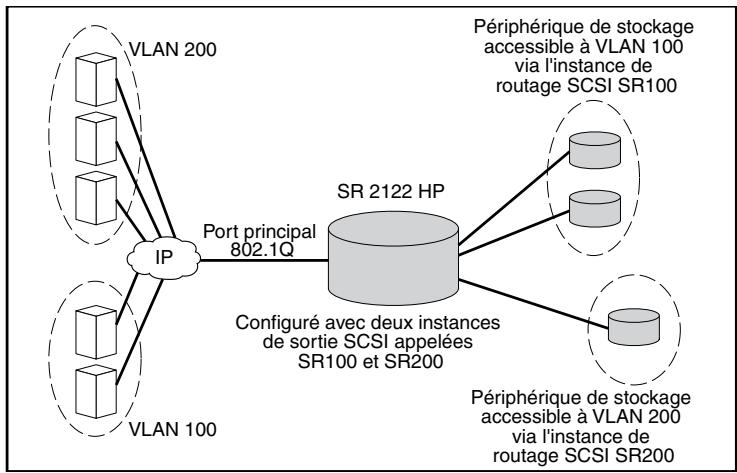

Présentation de l'accès à un réseau local virtuel 50

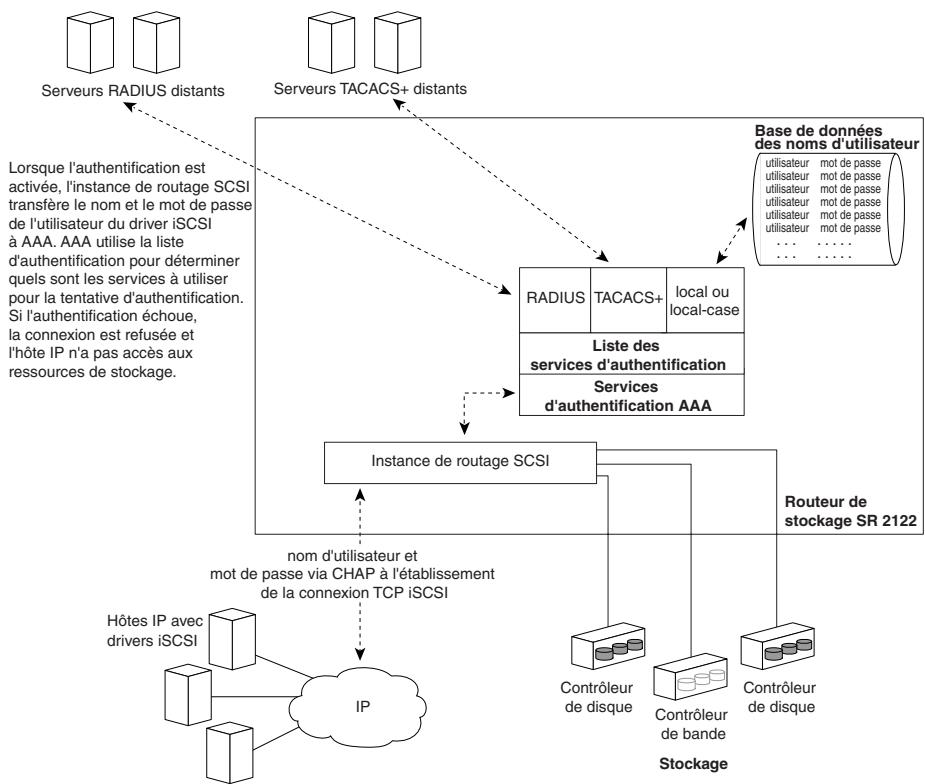

Présentation de l'authentication iSCSI. 51

Présentation de la supervision d'un cluster de routeurs de stockage 52

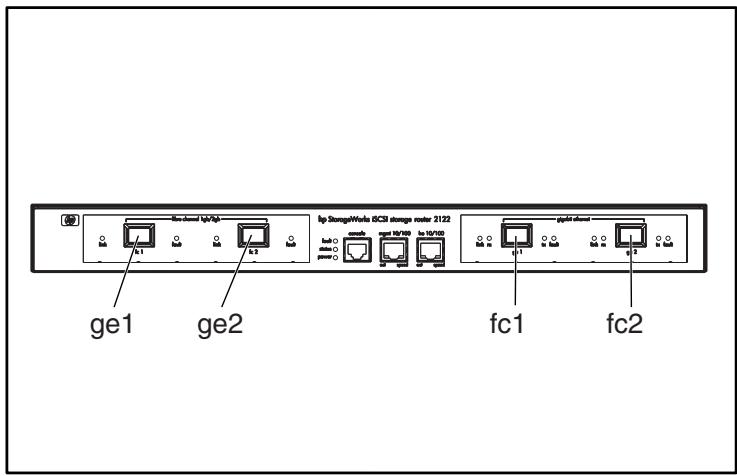

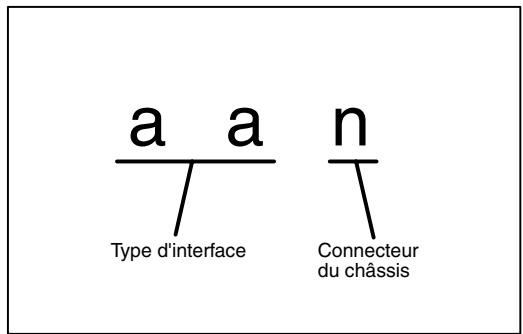

Attribution d'un nom à une interface 53

Prochaine etape. 55

5 Configuration du routeur de stockage

Tâches préalables 58
Collecte des informations de configuration 58
Connexion à une console 63
Script de configuration initiale du système 64
Lancement de I'assistant de configuration 65
Présentation de l'interface CLI. 67

Distinction des majuscules et des minuscules dans l'interface CLI 67
Modes des commandes 67
Invite de commande 68
Mots réservés 68
Commande Show CLI 68
Touches spéciales. 69
Lancement d'une session de supervision CLI 70

Présentation de l'interface graphique basée sur le Web 70

Ouverture de session 71
Mode Surveillance 71
Mode Administrative 71
72

Installation des drivers iSCSI 73

Installation du driver iSCSI pour Linux. 73
Conditions préalables 73
Installation du driver 73
Désinstallation du driver 75

Sequence d'installation de l'initiateur Cisco en environnement

Microsoft Windows 2000. 75

Étapes suivantes 76

6 Configuration des paramètres système

Tâches préalables 78
Tâches de configuration 78
Configuration de l'interface de supervision 79
Configuration de l'heure et de la date. 81
Configuration de l'accès à la supervision de réseau. 82
Configuration des mots de passage 83
Configuration des coordonnées de l'administrateur 83
Configuration de l'interface Haute disponibilité (HA). 84
Vérification et enregistrement de la configuration 85

7 Configuration d'un réseau local virtuel

Tâches préalables 88
Encapsulation VLAN 88
Tâches de configuration 88

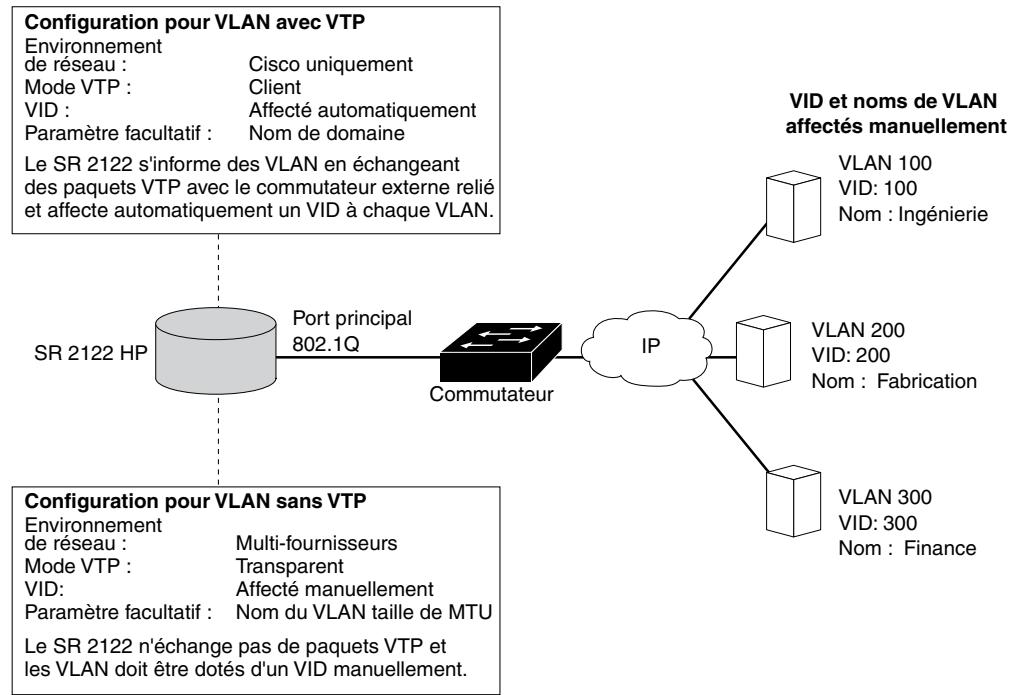

Configuration du réseau local virtuel avec VTP. 90
Configuration du réseau local virtuel sans VTP 91
Configuration d'une route IP 92
Vérification et enregistrement de la configuration 92
Attribution d'un réseau local virtuel à une instance de routage SCSI 94

8 Configuration du routage SCSI

Tâches préalables 96
Tâches de configuration 96

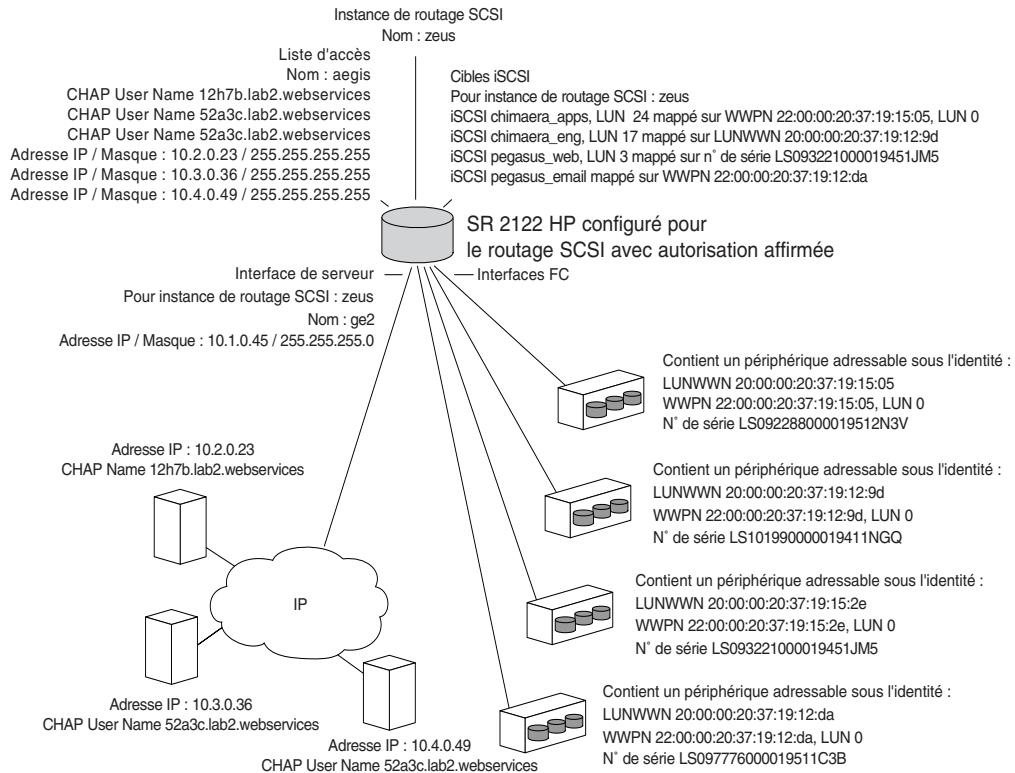

Creation d'une instance de routage SCSI 101
Configuration d'une interface de serveur 101

Sans VLAN 101
Avec VLAN 102

Configuration des cibles iSCSI. 102

Mappage de cible avec LUN utilisant l'adressage WWPN. 103
Mappage de cible avec LUN utilisant l'adressage LUNWWN 104
Mappage de cible avec LUN utilisant l'adressage par numero de série 104
Mappage de cible seule utiliser l'adressage WWPN 105

Configuration des listedes d'accès 106

Configuration du routage SCSI suite

Configuration des accès 107

Accès à une cible iSCSI par des hôtes IP identifiés dans une liste d'accès. 108
Accès à une cible iSCSI par tous les hôtes IP 108
Accès à toutes les cibles iSCSI par des hôtes IP identifiés dans une liste d'accès . . . 109
Accès à toutes les cibles iSCSI par tous les hôtes IP 109
Refus d'accès à une seule cible iSCSI 109
Refus d'accès à toutes les cibles iSCSI 109

Vérification et enregistrement de la configuration 110

Valeurs par défaut pour les interfaces Fibre Channel. 112

9 Configuration de l'authentication

Tâches préalables 114
Utilisation de l'authentication iSCSI 114
Services de sécurité AAA. 115

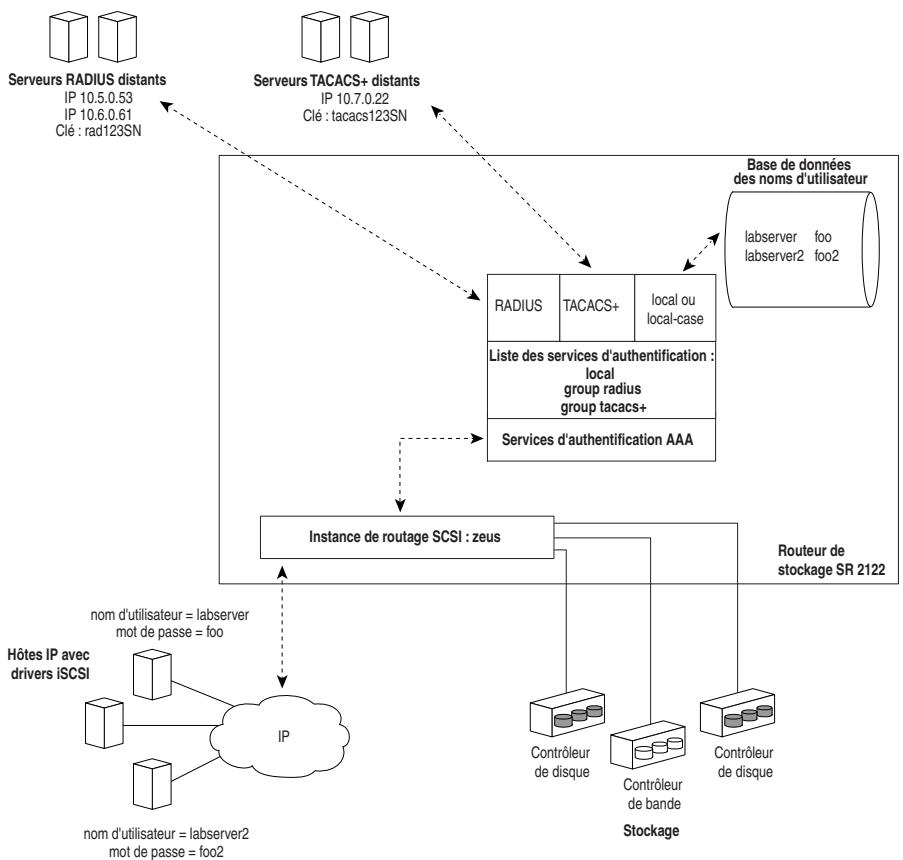

Tâches de configuration 116
Configuration des services de sécurité 117

Serveurs RADIUS 118
Hôtes TACACS+ 118
Base de données locale de noms d'utilisateur 119

Creation d'une liste d'authentication AAA. 121
Test de l'authentication iSCSI 122
Activation de l'authentication iSCSI 122
Vérification et enregistrement d'une configuration 123

10 Configuration d'un cluster Haute disponibilité

Tâches préalables 126
Ajout d'un routeur de stockage à un cluster 126

Ajout d'un routeur de stockage non configuré. 127
Ajout d'un routeur de stockage de configuration minimale. 129
Ajout de routeurs de stockage entiement configurés 130

Changement de cluster 132

11 Maintenance et supervision du routeur de stockage

Tâches préalables 136
Installation d'un logiciel mis a jour 136

Spcification de I'emplacement de recuperation du logiciel mis a jour 138

Utilisation du protocole HTTP 138
Utilisation des services proxy 139
Utilisation du protocole TFTP 140

Téléchargement d'un logiciel mis a jour 140

Utilisation du protocole HTTP 141
Utilisation des services proxy 142
Utilisation du protocole TFTP 142

Configuration du logiciel mis à jour comme version de démarrage 143
Precautions à prendre pour les environnements de clusters. 144

Sauvegarde de la configuration système. 145

Creation de sauvegardes locales. 145
Stockage des sauvegardes sur un serveur TFTP distant. 146

Restauration des données à partir des sauvegardes 146

Restauration d'une instance de routage SCSI supprimée 147
Restauration d'une instance de routage SCSI existante. 148
Restauration d'une liste d'accès. 149
Restauration des informations d'authentication AAA. 150
Restauration des réseaux locaux virtuels 151
Restauration de la configuration du système 152

Mise hors tension du routeur de stockage. 154
Réinitialisation du système 155

Réinitialisation de tous les éléments aux valeurs d'usine 156
Réinitialisation et sauvegarde des paramètres système 157

Réinitialisation du système pour supprimer les fichiers
de configuration enregistrés 158

Restitution des mots de passer 159
Contrôle des instances de routage SCSI dans un cluster 159

Modification d'une configuration d'instance. 160
Activation et déactivation des connexions 161
Arrêt et lancement des instances 162
Affichage des statistiques de fonctionnement 163

Maintenance et supervision du routeur de stockage suite

Gestion des failover 163

Failover manuel. 164
Failovertemporaire 164
Failover permanent 165
Failover à des fins de répartition 166

Supervisiondu protocole CDP sur le routeur de stockage 167

Désactivation du protocole CDP pour les interfaces sélectionnées 167
Modification des temps d'arrêts et des valeurs de délié du protocole CDP. 168

Utilisation de scripts pour l'automatisation de tâches 168

Exécution des scripts de commandes. 170

Supervision du fichier journal 170

Suppression des fichiers journaux. 171

Collecte d'informations sur la résolution des problèmes 172

Utilisation du journal des blocages 172
Utilisation de FTP sur le routeur de stockage 174
Pour comprendre les diagnostics 176
Capture des messages système à l'initialisation. 176
Comprendre la fonction d'inscription au journal 177
Filtrage et routage des messages d'evenement 179
Activation et déactivation de la fonction d'inscription au journal 180
Affichage et enregistrement du fichier journal 181

Capture de la configuration du routeur de stockage. 181

Utilisation des applications de débogage 182

A Caracteristiques techniques

Caracteristiques techniques 184

B Brochages de cable et port

Ports Gigabit et Fibre Channel 186

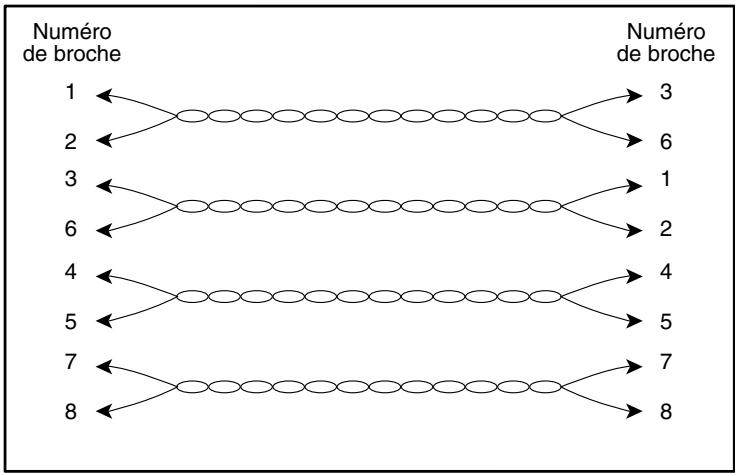

Ports Ethernet 10/100 de supervision et HA. 186

Port de console 188

Cordons d'alimentation 191

Canadian Notice (Avis Canadien) 192

Class A Equipment (Matériel de classe A) 192

Class B Equipment (Matériel de classe B). 192

Avis de conformité suite

Avis de l'Union Européenne 192

Appareils laser 193

Consignes de sécurité relatives au laser 193

Conformité avec les réglementations internationales 193

Étiquette de l'appareil laser 194

Informations sur le laser. 194

D Électricité statique

Méthodes de mise à la terre 196

Index

Ce manuel de l'utilisateur contient des instructions qui vous permettront d'effectuer les tâches suivantes :

■ Installation du routeur de stockage iSCSI SR2122
■ Configuration du routeur de stockage iSCSI SR2122

La section intitulée « À propos de ce manuel » couvre les rubriques suivantes :

Conventions, page xii
Stabilité du rack, page xiv
Obtenir de l'aide, page XV

Conventions

Les conventions se rapportent à ce qui suit :

Conventions typographiques
Symboles dans le texte
Symboles sur le matériel

Conventions typographiques

Les conventions typographiques inclues dans le Tableau 1 s'appliquent dans la plupart des cas.

Tableau 1: Conventions typographiques

Éléments	Convention
Liens connexes	Figure 1
Noms de touche et de champ, éléments de menu, boutons et titres de boîtes de dialogue	Gras
Noms de fichier, noms d'application et texte mis en valeur	Italie
Entrées utilisateur, noms de commande et de répertoire, réponses système (sorties et messages)	Police à chasse fixe LES NOMS DE COMMANDES sont en majorscules sauf lorsqu'ils sont soumis au respect de la casse
Variables	<police à chasse fixe, italie>
Adresses de sites Web	Texte souligné, police « sans serif »: http://www.hp.com

Symboles dans le texte

Voussoupiezenrercnoverlesymbolesci-apresdanslextedu manuel.Leursignificationest La suivante.

AVERTISSEMENT : le non-respect de ces instructions expose l'utilisateur à des risques potentiellément très graves.

Attention : le non-respect de ces instructions presente des risques, tant pour l'équipement que pour les informations qu'il contient.

Remarque: commentaires, éclairissements ou informations intéressantes.

Symboles sur le matériel

Les symboles suivants peuvent être apposés sur le matériel auquel ce manuel se rapporte. Leur signification est la suivante.

Ces symboles signaient la presence de risque d'électrocution. Le boîtier interne ne comporte aucun élément pouvant être réparé ou remplace par l'opérateur.

AVERTISSEMENT : afin de réduire le risque d'électrocution, n'ouvre pas ce boîtier.

Les connecteurs RJ-45 porteurs de ces symboles correspondant à des connexions d'interface réseau.

AVERTISSEMENT : afin d'éviter tout risque d'électrocution, d'incendie ou de détérioration du matériel, ne branche pas de connecteur téléphonique ou de télécommunications sur cette prise.

Toute surface ou zone du matériel où sont apposés ces symboles indique la présence d'une surface chaude ou d'un élément chaud. Tout contact avec cette surface pourrait provoquer des brûlures.

AVERTISSEMENT : pour réduire les risques de brûlure, laissez refroidir la surface ou l'élement avant de le toucher.

Ces symboles situés sur les alimentations ou les systèmes électriques indiquent que l'équipement possède plusieurs sources d'alimentation.

AVERTISSEMENT: pour limiter les risques d'électrocution, débranche tous les cordons d'alimentation afin de couper entièrement l'alimentation du système.

Ces symboles apposés sur un produit ou un ensemble de produits indiquent que le composant concerne dépasse le poids maximal pouvant être manipulé en toute sécurité par une seule personne.

AVERTISSEMENT : pour réduire les risques de blessures ou d'endommagement du matériel, respectez les consignes de santé et de sécurité au travail qui sont en vigueur dans votre entreprise en matière de manipulation d'équipements lourds.

Stabilité du rack

La stabilité du rack est une protection pour les personnes et le matériel.

AVERTISSEMENT: afin de réduire tout risque de blessure ou de dépréciation du matériel, vérifie les points suivants :

Les pieds de réglage doivent être abaissés jusqu'au sol.
Le poids du rack doit entièrement reposer sur les pieds de réglage.
- Les pieds stabilisateurs doivent être fixés au rack en cas d'installation d'un seul rack.
- Les racks doivent être coupés en cas d'installation de plusieurs racks.
Ne sortez qu'un seul élément du rack à la fois. Le rack peut devenir instable si, pour une raison quelconque, plusieurs éléments sont sortis en même temps.

Obtenir de l'aide

Si malgré les informations continues dans ce manuel, vous souhaitez-obtenir des informations complémentaires, contactez un Mainteneur Agréé HP ou rendez-vous sur notre site Web : http://www.hp.com.

En France,appelez le 0825 813 823 (0,15 TTC / min) .Ce service est disponible du lundi au vendredi, de 8 heures a 20 heures,sauf jours fériés.

Remarque : pour assurer une qualité optime à nos services, certains appels peuvent être enregistrés ou écoutés.

Dans les autres pays, appelez le Centre d'assistance le plus proche. Les numéros de téléphone des Centres d'assistance technique du monde entier sont répertoriés sur le site Web de HP : http://www.hp.com/support.

Préparez les informations suivantes avant d'appeler HP :

• Numéro d'enregistrement auprès de l'assistance technique (le cas échéant)
• Numéro de série des produits
  Noms et références du modele du produit
  ■ Messages d'erreur correspondants
  Type de votre système d'exploitation et niveau de révision
  Questions détaillées et spécifiques

Site Web HP consacre au stockage

Le site Web HP contient des informations relatives à ce produit, ainsi que les dernières versions des drivers. Vous pouze acceder au stockage à l'adresse suivante : http://www.hp.fr. À partir de ce site Web, Sélectionnez le produit ou la solution appropriés.

Revendeur Agréé HP

Pour obtenir le nom du Revendeur Agréé HP le plus proche :

en France, appelez le 0825 804 805 (0,15 TTC / min)
Au Canada, appelez le 1-800-263-5868.
Partout ailleurs, consultez le site Web HP http://www. hp.fr.

Présentation du produit

Ce chapitre introduit l'installation du routeur de stockage. Il fournit des informations de base à connaître avant de passer aux autres chapitres de ce manuel etTraits des sujets suivants:

Description de base, page 2
Descriptions des ports, page 3
Voyants du panneau avant, page 5
Ventilateur, page 7
Alimentation, page 8

L'installation et la configuration d'un routeur de stockage implique les tâches suivantes :

Installation du routeur de stockage
■ Configuration du logiciel du routeur de stockage
Installation et configuration des drivers iSCSI

Description de base

Le routeur de stockage est un routeur 1U montable en rack (reportez-vous à la Figure 1) fournissant un accès au stockage Fibre Channel via un réseau IP.

Figure 1: Chàssis du routeur de stockage

Le routeur de stockage fournit un accès au stockage Fibre Channel comme si les hôtes IP étaient directement reliés au stockage (reportez-vous à la Figure 2). Pour obtenir plus d'informations sur les types d'accès au stockage disponibles avec le routeur de stockage, reportez-vous au Chapitre 4, « Présentation du logiciel » et aux autres documents afférents.

Figure 2 : Hôtes IP accédant au stockage via le routeur de stockage

Descriptions des ports

Le routeur de stockage possède deux ports 1 Gigabit Ethernet, un port de console, un port de supervision Ethernet 10/100, un port Ethernet à haute disponibilité (HA) 10/100 et deux ports 1 Gigabit/2 Gigabit Fibre Channel (reportez-vous à la Figure 3).

Figure 3: Ports du routeur de stockage

Fibre Channel 1G/2G, FC 1
Fibre Channel 1G/2G, FC 2
Port de console, CONSOLE
4 Port de supervision Ethernet 10/100, MGMT 10/100

6 Port Ethernet à haute disponibilité 10/100, HA 10/100
Gigabit Ethernet, GE 1
Gigabit Ethernet, GE 2

Les sections suivantes décrivent les ports

Ports Gigabit Ethernet, page 4
Port de console, page 4
Port de supervision Ethernet 10/100, page 4
Port Ethernet HA 10/100, page 4
Ports Fibre Channel, page 5

Les ports Gigabit Ethernet sont étiquetés GE 1 et GE 2 (reportez-vous à la Figure 3). Chaque port propose une interface 1 Gigabit Ethernet pour la connexion des hôtes IP qui demandent un accès au stockage. Chaque port utilise un module enfichable à faible encombrement (SFP) pour la connexion physique. Reportez-vous à l'Annexe B, « Brochages de cable et port», pour les caractéristiques du module SFP. Chaque port Gigabit Ethernet possède des voyants indiquant son état, comme décrit dans la section « Voyants du panneau avant », page 5.

Port de console

Le port de console est étiqueté CONSOLE. Reportez-vous à la Figure 3. Il s'agit d'une interface EIA/TIA-232 pour la connexion du port série d'un PC exécutant un logiciel d'émulation de terminal. Grace au port de console, vous pouvez superviser le routeur de stockage avec l'interface de commande de ligne (CLI) du router de stockage. Le port de console utilise un connecteur à 8 broches RJ-45 et ne possède pas devoyant.

Port de supervision Ethernet 10/100

Le port de supervision Ethernet 10/100 est étiqueté MGMT 10/100 (reportez-vous à la Figure 3). Il s'agit d'une interface Ethernet 10BaseT/100BaseT pour la connexion à un réseau de supervision. Ce type de réseau permet de superviser le routeur de stockage à l'aide de l'interface CLI, de l'interface utilisateur graphique (IUG) basée sur le Web ou de SNMP. Le port de supervision Ethernet 10/100 utilise un connecteur à 8 broches RJ-45 et possède des voyants d'indication d'état, comme décrit dans la section « Voyants du panneau avant », page 5.

Port Ethernet HA 10/100

Le port Ethernet à haute disponibilité 10/100 (HA) est étiqueté HA 10/100 (reportez-vous à la Figure 3). Il s'agit d'une interface Ethernet 10BaseT/100BaseT pour la connexion à un réseau HA. Le port permet au routeur de stockage de fonctionner dans un cluster à plusieurs nœuds avec d'autres routeurs de stockage pour fournir un fonctionnement àtolerance de pannes. Le port Ethernet HA 10/100 utilise un connecteur à 8 broches RJ-45 et possède des voyants d'indication d'état, comme décrit dans la section « Voyants du panneau avant », page 5.

Ports Fibre Channel

Les ports Fibre Channel sont étiquétés FC 1 et FC 2 (reportez-vous à la Figure 3). Chaque port fournit une interface Fibre Channel 1-Gigabit/2-Gigabit pour la connexion aux systèmes de stockage, aux commutateurs Fibre Channel, aux hôtes Fibre Channel ou aux autres produits réseau de stockage HP. Chaque port Fibre Channel peut être configuré selon les types de ports suivants : Port_G, Port_GL, Port_F, Port_FL ou Port_TL. Chaque port utilise un module enchachieable à faible encombrement (SFP) pour la connexion physique. Reportez-vous à l'annexe B, « Brochages de cable et port», pour les caractéristiques du module SFP. Chaque port Fibre Channel possède des voyants d'indication d'état, comme décrit dans la section « Voyants du panneau avant », qui suit.

Voyants du panneau avant

Les voyageurs du panneau avant informent sur l'etat du chassis du routeur de stockage et de ses ports (reportez-vous à la Figure 4).

• Chaque port Gigabit Ethernet, GE 1 et GE 2, possède quatre voyants,étiquêtes LINK (Liaison), RX (Réception), TX (Transmission) et FAULT (Panne). Les voyants sont situés à gauche et à droite de chaque port Gigabit Ethernet.
• Les voyants FAULT (Panne), STATUS (État) et POWER (Alimentation) indiquent l'etat général du routeur de stockage. Ils sont situés à gauche du port CONSOLE.
  Le port de supervision Ethernet 10/100, MGMT 10/100, possède deux voyants, étiquétés ACT (Actif) et SPEED (Vitesse). Levoyant ACT (Actif) est situé dans le coin inférieur gauche du port et levoyant SPEED (Vitesse), dans le coin inférieur droit.
  Le port Ethernet HA 10/100, HA 10/100, possède deux voyants, étiquétés ACT (Actif) et SPEED (Vitesse). Levoyant ACT (Actif) est situé dans le coin inférieur gauche du port et levoyant SPEED (Vitesse), dans le coin inférieur droit.
• Chaque port Fibre Channel possède deux voyants, étiquétés LINK (Liaison) et FAULT (Panne). Les voyants sont situés à gauche et à droite de chaque port Fibre Channel.

Figure 4 : Voyants du panneau avant

FC1LINK
6 GE1LINKetRX
FC1FAULT
GE 1 TX et FAULT
FC2LINK
GE2LINKetRX
FC2FAULT
GE 2 TX et FAULT
5 FAULT, STATUS, POWER

Tableau 2 : Descriptions des voyants du panneau avant

Voyant		Couleur	Description
Voyants GE 1 et GE 2	LINK	Vert	Le port est opérationnel
	TX	Vert	Les paquets sont transmis
	RX	Vert	Les paquets sont reçus
FAULT		Rouge	Allumé – Erreur du routeur de stockage
			Clignotant – Erreur de l'un des composants du routeur de stockage
STATUS		Vert	Allumé – Initialisation réussie
			Clignotant – Initialisation en cours
POWER		Vert	Sous tension
Voyants MGMT 10/100	ACT	Vert	La liaison est active
	SPEED	Jaune	La vitesse du port est de 100 Mb/s
Voyants HA 10/100	ACT	Vert	La liaison est active
	SPEED	Jaune	La vitesse du port est de 100 Mb/s
Voyants FC 1 et FC 2	ACT	Jaune	Les trames sont transmises ou reçues
	LOG	Vert	Allumé – Le port est connecté correctement
			Un clignotement par seconde – Le port se connecte
			Deux clignotements par seconde – Erreur de connexion de port

Ventilateur

Le ventilateur permet le refroidissement des composants internes du chassin. Le chassin du routeur de stockage contient quatre ventilateurs d'évacuation situés sur le côte gauche du chassin. Les ventilateurs aspirent l'air du côte droit et l'évacuant du côte gauche (reportez-vous à la Figure 5).

Figure 5: Ventilation du chassin

Alimentation

Le routeur de stockage dispose d'une alimentation interne qui contrôle sa température et les tensions de sortie. L'alimentation reconnaît automatiquement les tensions d'entrée suivantes et s'y adapte: 115 Vca/60 Hz ou 230 Vca/50 Hz.

Si les conditions atteignent les seuils critiques, l'alimentation s'arrête pour éviter toute dépréciation due à une surchauffe ou au courant électrique. L'alimentation est reliée au site par un cordon d'alimentation et un connecteur d'alimentation situé sur le panneau arrêté (reportez-vous à la Figure 6). L'interrupteur à bascule à côté du connecteur d'alimentation permet la mise sous tension. L'interrupteur estétiqueté I et O.I correspond à la mise sous tension et O à la mise hors tension.

Figure 6: Connecteur d'alimentation du panneau arrêté

1 Connecteur d'alimentation

Installation

2

Ce chapitre présente la préparation du site pour l'installation, la préparation et l'installation du routeur de stockage, la connexion des cables réseau et Fibre Channel, ainsi que celle de l'alimentation et la vérification de l'installation. En cas de première installation, executez les procédures des sections qui suivent dans l'ordre indiqué ici :

Planification du site, page 10
Installation du routeur de stockage, page 10
Installation des modules SFP, page 15
- Connexion aux ports Gigabit Ethernet et Fibre Channel, page 24
- Connexion aux ports 10/100 de supervision Ethernet et HA, page 26
- Connexion au port de console, page 27
- Connexion de l'alimentation, page 28
Vérification de l'installation, page 29
Prochaine étape, page 30

Planification du site

La planification appropriée de l'emplacement et de la disposition du routeur de stockage, de votre rack ou de l'armoire de cablage est essentielle pour le fonctionnement correct du routeur de stockage. Si les équipements sont trop rapprochés ou s'ils sont situés dans une zone peu ventilée, le système peut subir des surchauffes. De plus, un mauvais positionnement de l'équipment peut rendre les panneaux système inaccessibles et la maintenance en sera difficile.

Pour assurer un fonctionnement normal et éviter des maintenance insutiles, planifiez la configuration de votre site et préparez-le avant l'installation.

Le Tableau 19 de l'Annexe A indique les exigences du site en ce qui concerne l'environnement du routeur de stockage. Le système peut continuer à fonctionner lorsque les valeurs spécifiées sont respectées, toute fois, une valeur approxant la valeur minimale ou maximale de fonctionnement indique un problème potentiel. Vous pouvez assurer un fonctionnement normal en anticipant et en corrigeant les conditions de l'environnement avant qu'elles ne dépasseant la valeur de fonctionnement maximal.

Vérifiez l'alimentation du site pour le type de périphérique que vous installez. Les spécifications d'alimentation sont utiles pour planifier le système de distribution de l'alimentation nécessaire à la prise en charge du routeur de stockage. La dissipation thermique est un élément important à prendre en compte pour évaluer les exigences en matière de refroidissement d'une installation. Reportez-vous au Tableau 19 de l'Annexe A pour connaître les caractéristiques nominales d'alimentation et de chaleur du routeur de stockage.

Attention : pour éviter une baisse de l'alimentation d'entrée, vérifie que la charge maximale totale du circuit qui fournit l'électricité à l'alimentation est comprise dans les specifications actuelles du cablage et des disjoncteurs.

Installation du routeur de stockage

Vous pouvez installer le routeur de stockage sur une table, une étagère ou dans un rack. Les sections suivantes décrivent les étapes d'installation du routeur de stockage :

■ Installation sur une table ou une étagère, page 11
Montage en rack du routeur de stockage, page 11
Installation des modules SFP, page 15

Installation sur une table ou une étagère

Vous peuvent installer le routeur de stockage sur une table ou une étagère (ou toute autre surface plane et stable).

Si vous decide d'installer le routeur de stockage dans un rack, sautez cette section et passez à la section « Montage en rack du routeur de stockage »

Pour installer le chassin sur une table ou une étagère, procédez comme suit :

1. Prenez les quatre pieds en caoutchouc à revers adhésif. Ils sont inclus dans le kit des accessoires livre avec le routeur de stockage.
2. Retirez le film plastique du revers des pieds en caoutchouc et placez les pieds, face adhéseve en bas, dans les quatre cavités rondes à la base du chassin.
3. Placez le routeur de stockage sur une table ou une étagère à côté d'une prise secteur.

Montage en rack du routeur de stockage

Le routeur de stockage peut être monté dans un rack 19 pouces en plaçant le panneau avant à l'avant.

Le kit des accessoires livre avec votre routeur de stockage contient deux rails, deux écrous papillon et plusieurs vis.

Vous allez avoir besoin des outils suivants pour installer le routeur de stockage en rack.

Tournevis cruciforme
Metre à ruban

Pour installer le routeur de stockage dans un rack, procédez comme suit :

1. Préparez l'installation :

a. Posez le routeur de stockage au sol ou sur une table solide, aussi presque possible du rack. Laissez suffisamment d'espace pour pouvoir vous déplacer autour du routeur de stockage.
b. Utilisez le mêtre à ruban pour mesurer la profondeur du rack. Mesurez à partir de l'extérieur des montants avant jusqu'à l'extérieur de la bande de montage arrêté. La profondeur doit être comprise entre 48,26 cm et 81,3 cm.
c. Mesurez l'espace entre les bords internes des montants avant-gauche et avant-droit pour vous assurer que vous disposez d'une largeur de 45,72 cm.

1. Utilisez le gabarit du rack fourni pour marquer le centre d'un emplacement de montage 1U sur les deux cots des montants avant et arrêté.
2. Installez les écrous cage dans les emplacements marqués à l' étape 2 (reportez-vous à la Figure 7).

Figure 7: Installation des écrous cage

1. Assemblez les rails à l'aides des écrous papillon fournis (reportez-vous à la Figure 8).

Remarque: ne serrez pas les écrous papillon complètement car vous devrez ajuster les rails plus loin dans l'installation.

Figure 8: Rails

1. Retirez toutes les vis (6 au total) de chaque côte du chassin (reportez-vous à la Figure 9).

Figure 9: Retrait des vis

1. Alignez et fixez les rails au chassin à l'aide des vis à tête plate fournies (reportez-vous à la Figure 10).

1. Glissez le routeur de stockage dans le rack et fixez-le à l'avant des rails à l'aide des vis du rack (reportez-vous à la Figure 11).

Figure 11: Installation du routeur de stockage dans le rack

1. Ajustez ① et fixez l'arrête des rails à l'aide des vis du rack ② (reportez-vous à la Figure 12).
2. Fixez ③ les éléments de rails en serrant les écrous papillon.

Figure 12: Fixation de l'arrière des rails

Installation des modules SFP

Avant d'installer ou de-retirer un module SFP (module enfichable à faible encombrement), lisez les consignes d'installation de cette section. Pour connecter des modules SFP aux ports Gigabit Ethernet et aux ports Fibre Channel, lisez les instructions de la section « Connexion des ports Gigabit Ethernet et Fibre Channel ».

Remarque : en raison de problèmes d'interopérabilité, HP ne prend par en charge les modules SFP achétés chez des fournisseurs tiers. Reportez-vous à l'Annexe B, « Brochages de cable et port », pour les specifications de port SFP.

Remarque : lorsque vous déconnectez les connecteurs des cables à fibres optiques de ceux des modules SFP, couvrez-les pour les protégger de la poussière.

AVERTISSEMENT : des radiations invisibles pouvant être émises par l'ouverture du port lorsqu'aucun cable en fibres optiques n'est connecté, évitez l'exposition et ne restez pas devant une ouverture libre. Pour consulter les versions traduites de cet avertissement, reportez-vous à l'avis de conformité et aux informations relatives à la sécurité accompagnant le dispositif.

Les ports Gigabit Ethernet utilisent des modules SFP à fibres optiques avec des connecteurs MT-RJ (reportez-vous à la Figure 13), ou des connecteurs LC (reportez-vous à la Figure 14). Les ports Fibre Channel utilisent des modules SFP à fibres optiques avec des connecteurs LC (reportez-vous à la Figure 14). Reportez-vous au Tableau 3 pour déterminer quel type de module SFP vous pouvez installer sur les ports Gigabit Ethernet et Fibre Channel. Reportez-vous à l'Annexe B, « Brochages de cable et port», pour les spécifications de module SFP.

Figure 13: Connecteur à fibres optiques MT-RJ et module SFP

Attention : après la déconnexion des cables, protégez de la poussière vos modules SFP à fibres optiques au moyen de caches. N'oubliez pas de nettoyer les surfaces optiques des cables en fibres avant de les replacer dans les connecteurs optiques d'un autre module SFP. Évitez de faire pénétrer de la poussière ou d'autres agents de contamination dans les connecteurs optiques de vos modules SFP; les optiques ne fonctionneront pas correctement si elles sont obstruées par de la poussière.

Figure 14: Connecteur LC et module SFP à fibres optiques

Tableau 3 : Types de modules SFP pour les ports Gigabit Ethernet et Fibre Channel

Référence du kit SFP	Type de connecteur	Port
221470-B21	LC	Gigabit Ethernet ou Fibre Channel

Les modules SFP peuvent comporter trois différents types de dispositifs de verrouillage utilisés pour fixer et détacher le module SFP du port. Les trois types de modules SFP sont décrits dans les sections suivantes :

• Modules SFP avec onglet Mylar, page 18
• Modules SFP avec mécanisme de positionnement/bouton, page 20
  Modules SFP avec attache, page 22

Modules SFP avec onglet Mylar

Le module SFP avec onglet Mylar (reportez-vous à la Figure 15) est muni d'un onglet qui doit être libre pour-retirer le module du port.

Figure 15 : Module SFP avec onglet Mylar

Pour insérer le module SFP avec onglet Mylar dans un port, alignez le module SFP avec le port et glissez-le en place (reportez-vous à la Figure 16).

Figure 16 : Insertion d'un module SFP avec onglet Mylar

Attention : lorsque vous libéréz l'onglet pour le module SFP, assurez-vous de le diriger droit vers vous afin desterolir le module SFP du port en suivant une direction parallele. Ne tordez pas et ne tirez pas sur l'onglet, vous risqueriez de le déconnecter du module SFP.

Pour-retirer le module SFP du port, soulevez doucement l'onglet et dirigez-le légèrement vers le bas jusqu'à ce qu'il se détache du port, puis retirez le module SFP (reportez-vous à la Figure 17).

Figure 17: Retrait d'un module SFP avec onglet Mylar

Modules SFP avec mécanisme de positionnement/bouton

Le module SFP avec mécanisme de positionnement/bouton (reportez-vous à la Figure 18) est muni d'un bouton que l'on doit enforcer pour-retirer le module du port.

Figure 18 : Module SFP avec mécanisme de positionnement/bouton

Pour insérer le module SFP avec mécanisme de positionnement/bouton dans un port, alignez le module SFP avec le port et glissez-le en place jusqu'à ce que le mécanisme de positionnement/bouton s'enclenché (reportez-vous à la Figure 19). Assurez-vous de ne pas enforcer le mécanisme de positionnement/bouton pendant que vous insérez le module SFP, vous pourriezPTRir sans le pouvoir le module du port.

Figure 19: Insertion d'un module SFP avec mécanisme de positionnement/bouton

Pour-retirer un module SFP avec mécanisme de positionnement/bouton d'un port, procédez comme suit :

1. Enforcez doucement le mécanisme de positionnement/bouton ① à l'avant du module SFP jusqu'à entendre un déclic indiquant le déverrouillage du mécanisme, puis retirez le module du port (reportez-vous à la Figure 20).
2. Serrez le mécanisme de positionnement/bouton entre votre pouce et votre index et retirez avec précaution le module SFP 2 du port (reportez-vous à la Figure 20).

Figure 20: Retrait d'un module SFP avec mécanisme de positionnement/bouton d'un port

Modules SFP avec attache

Le module SFP avec attache (reportez-vous à la Figure 21) est muni d'une attache servant à fixer le module SFP dans le port.

Figure 21: Module SFP avec attache

Pour insérer un module SFP avec attache dans un port :

1. Fermez l'attache avant d'insérer le module SFP.
2. Alignez le module SFP avec le port et glissez-le dans le port (reportez-vous à la Figure 22).

Figure 22 : Insertion d'un module SFP avec attache dans un port

Pour prisoner d'un port un module SFP avec attache :

1. Ouvrez l'attache du module SFP avec votre index en le poussant vers le bas, comme illustré par la Figure 23. Si l'attache est obstruée et si vous n'arrivez pas à l'ouvrir avec votre index, utilisez un petit tournevis plat ou tout autre outil fin et long pour l'ouvrir comme illustré par la figure Figure 24.
2. Serrez le module SFP entre votre pouce et votre index et retirez-le avec précaution du port comme illustré par la Figure 23.

Figure 23 : Retrait d'un module SFP avec attache avec l'index

Figure 24 : Retrait d'un module SFP avec attache avec un tournevis plat

Connexion aux ports Gigabit Ethernet et Fibre Channel

Les ports Gigabit Ethernet, GE 1 et GE 2, utilisent des modules SFP à fibres optiques et des cables de type MT-RJ ou LC. Les ports Fibre Channel, FC 1 et FC 2, utilisent des modules SFP à fibres optiques et des cables de type LC. Lorsque vous connectez un cable à un module SFP à fibres optiques, assurez-vous d'enforcer fermement le connecteur masculin dans le connecteur femelle. Le bord supérieur du connecteur masculin doit s'enclenger dans le bord supérieur avant du connecteur femelle. Vous doivent un déclic lorsqu'il s'enclenge dans le connecteur femelle. Pour vous assurer que le connecteur masculin est bien verrouillé dans le connecteur femelle, tirez-le légèrement.

Pour-retirer un connecteur maje d'un connecteur femelle, appuyez sur le tenon de détente du mécanisme dans la partie supérieure. Vousdezentre un déclic, indiquant que le mécanisme est déverrouillé. Retirez avec précaution le connecteur maje du connecteur femelle.

Remarque : lorsque vous déconnectez le cable à fibres optiques du module, serrez le corps du connecteur. Ne tirez pas sur la gaine du connecteur. Si vous tirez sur la gaine, au fil du temps, vous compromètez l'intégrité de la terminaison du cable à fibres optiques dans le connecteur.

De la saleté ou des huiles corporelles peuvent s'accumuler sur la face du connecteur MT-RJ (autour des orifices des fibres optiques) ce qui peut provoquer des affaiblissements significatifs et diminuer les niveaux de puissance optique sous les seuils, empêchant toute liaison. Pour nettoyer la face d'un connecteur MT-RJ, procédez comme suit :

1. À l'aide d'un tissu non pelucheux trempé dans de l'alcool isopropylique pur à 99% , nettoyez doucement la face.
2. Retirez toute poussière résiduelle de la face avec de l'air comprimé avant d'installer le cable.

Remarque : lorsque vous déconnectez les connecteurs mâles des cables à fibres optiques des connecteurs fémelles des modules SFP, couvre-les pour les protégger de la poussière.

Les sections suivantes expliquent comment connecter les cables dans les ports Gigabit Ethernet et Fibre Channel.

• Connexion à un port Gigabit Ethernet, page 25
• Connexion à un port Fibre Channel, page 25

Connexion à un port Gigabit Ethernet

Pour connecter un cable à un port Gigabit Ethernet :

1. Retirez le cache du module SFP dans le port Gigabit Ethernet, puis rangez-le pour l'utiliser ultérieurement.
2. Retirez le cache (ou les caches) du connecteur sur le cable, puis rangez-le pour l'utiliser ultérieurement. Insérez le connecteur du cable dans le module SFP Gigabit Ethernet.
3. Connectez l'autre extrémité du cable à un système terminal externe, un commutateur ou un routeur.

Connexion à un port Fibre Channel

Pour connecter un cable à un port Fibre Channel :

1. Retirez le cache du module SFP dans le port SFP Fibre Channel, puis rangez-le pour l'utiliser ultérieurement.
2. Retirez les caches du connecteur du cable à fibres optiques, puis rangez-les pour les utiliser ultérieurement. Insérez le connecteur du cable dans le module SFP Fibre Channel.
3. Connectez l'autre extrémité du cable à un port Fibre Channel ou à un autre système (par exemple, un système de stockage, un commutateur, un hôte ou un autre routeur de stockage).

Connexion aux ports10/100 de supervision Ethernet et HA

Pour se connecter aux ports 10/100 de supervision Ethernet et HA :

1. Utilisez des cables UTP de liaison RJ-45 modulaires pour connecter les portes de supervision et HA 10/100 aux systèmes terminaux. Utilisez des cables à connexion croisée RJ-45 modulaires pour la connexion à des commutateurs externes et aux routeurs.
2. Connectez les cables modulaires appropriés aux ports de supervision et HA 10/100 (reportez-vous à la Figure 25).

Figure 25: Connexion aux ports 10/100 de supervision Ethernet et HA

1. Connectez l'autre extrémité du cable à un système terminal externe, un commutateur ou un routeur.

Connexion au port de console

Connectez un port série PC au port de console pour un accès administratif local au routeur de stockage. Le PC doit prendre en charge l'émulation de terminal VT100. Le logiciel d'émulation de terminal – généralement une application PC telle que HyperTerminal ou Procomm Plus – permet les communications entre le routeur de stockage et votre PC pendant l'installation et la configuration.

Pour la connexion au port de console :

1. Configurez le programme d'émulation de terminal PC en fonction des caractéristiques par défaut de ce port de console :

Tableau 4: Caracteristiques par défaut du port de console

Caracteristiques par défaut du port de console
Bits par seconde	9600
Bits de données	8
Parité	Aucune
Bits d'arrêt	1
Contrôle de flux	Aucun

1. Connectez l'adaptateur femelle RJ-45 à DB-9 fourni au port série PC.
2. Connectez une extrémité du cable de console fourni (le cable croisé RJ-45 à RJ-45) au port de console. Connectez l'autre extrémité de l'adaptateur RJ-45 à DB-9 au port série PC (reportez-vous à la Figure 26).

Figure 26 : Connexion du cable de console

Connexion de l'alimentation

Le routeur de stockage peut être connecté indifféremment à l'une des deux sources d'alimentations suivantes : 115-120 Vca/60 Hz ou 230-240 Vca/50 Hz. L'alimentation reconnait automatiquement la source et s'y adapte.

Pour connecter le routeur de stockage à l'alimentation, procédez comme suit :

1. Assurez-vous que l'interrupteur est sur Off (reportez-vous à la Figure 27).

Figure 27: Interrupteur sur Off

1. Branchez le cordon d'alimentation dans la prise d'alimentation située sur le panneau arrêté dans le chassin (reportez-vous à la Figure 28).

Figure 28 : Connexion du cordon d'alimentation au connecteur d'alimentation

1. Branchez l'autre extrémité du cordon d'alimentation à la source d'alimentation pour le routeur de stockage.

Vérification de l'installation

La vérification de l'installation consiste à s'assurer que le routeur de stockage démarre correctement et que les connexions réseau et Fibre Channel fonctionnent.

Vérification des opérations de démarrage

Pour vérifier que le routeur de stockage démarre correctement :

1. À l'arrête du réseau de stockage, appuyez sur l'interrupteur pour lemettre sur On.
2. À l'avant du routeur de stockage, vérifie que levoyant d'alimentation POWER s'allume, indiquant la mise sous tension. Assurez-vous que le voyant de panne FAULT est eteint.
3. Écoutez et vérifie la ventilation pour vous assurer que le ventilateur fonctionne.
4. Observe la console pour vérifier que le logiciel du routeur de stockage s'initialise correctement. Le processus d'initialisation peut prendre de trois à cinq minutes et affiche les informations d'initialisation et un bandeau. Si l'initialisation est réussie, une invite CLI demande une entrée utiliser.
5. Si l'une de ces conditions n'est pas remplie, reportez-vous au Chapitre 3 « Résolution des problèmes » pour isoler et, si possible, résoudre le problème.

Vérification du fonctionnement des connexions réseau

La vérification des connexions réseau consiste à s'assurer que les ports suivants sont opérationnels : Gigabit Ethernet, supervision Ethernet 10/100 et HA 10/100.

Pour vérifier que les connexions réseau fonctionnement, procédez comme suit :

1. Contrôlez les connexions du port Gigabit Ethernet en vérifier levoyant d'etat de liaison du port. Reportez-vous au Tableau 2 du Chapitre 1, page 6 pour les descriptions des indications des voyants.
2. Contrôlez la connexion du port de supervision Ethernet 10/100 en vérifiant levoyant d'etat de liaison du port. Reportez-vous au tableau 2 du Chapitre 1 pour les descriptions des indications des voyants.
3. Contrôlez la connexion du port HA 10/100 en vérifier levoyant d'etat de liaison du port. Reportez-vous au Tableau 2 du Chapitre 1 pour les descriptions des indications des voyants.
4. Si l'une de ces conditions n'est pas remplie, reportez-vous au Chapitre 3 « Résolution des problèmes » pour isoler et, si possible, résoudre le problème.

Vérification du fonctionnement des connexions Fibre Channel

Pour vérifier que les connexions fonctionnent, précisé comme suit :

1. Contrôlez les connexions du port Fibre Channel en vérifier les voyants LOG de connexion Fibre Channel. Reportez-vous au tableau 2 du Chapitre 1 pour les descriptions des indications des voyageants.
2. Si les voyageurs LOG des ports connectés clignotent, reportez-vous au Chapitre 3 « Résolution des problèmes » pour isoler et, si possible, résoudre le problème.

Prochaine étape

Lorsque vous avez vérifié que le matériel du routeur de stockage est correctement installé, vous pouvez passer à la configuration du logiciel. Pour configurer le logiciel, reportez-vous au Chapitre 4, « Présentation du logiciel »

Résolution des problèmes

3

Ce chapitre décrit les procédures de résolution des problèmes rencontres lors de l'installation et compte les sections suivantes :

■ Résolution des problèmes au niveau des composants, page 32
Identification des problèmes de démarrage, page 33
■ Résolution des problèmes d'alimentation, page 34
■ Résolution des problèmes de connexion des ports réseau et Fibre Channel, page 34
Contacter le service clientèle, page 38

Résolution des problèmes au niveau des composants

Pour résoudre les problèmes rencontres avec le routeur de stockage il faut isoler le composant spécifique à l'origine du problème. La première étape consiste à comparer le comportement défailleant du routeur de stockage avec le comportement qu'il devrait avoir. Les problèmes de démarriage étant généralement attribués à un composant unique, il est plus efficace d'isoler le sous-systeme à l'origine du problème只想 que d'étudier chaque composant du routeur de stockage.

Le routeur de stockage est composé des sous-systèmes suivants :

L'alimentation fonctionne quel que soit l'etat de mise sous tension (reportez-vous à la section « Résolution des problèmes d'alimentation, page 34).
Le ventilateur du chassis fonctionne lorsque le système est sous tension. Le ventilateur peut continuer à fonctionner lorsque l'alimentation arrêté le routeur de stockage en raison d'une surchauffe ou d'un problème de tension (bien qu'il s'arrête lorsque l'alimentation est arrêtée).

Voici quelques simples vérifications permettant de déterminer s'il s'agit d'un problème de ventilateur :

— Écoutez le ventilateur pour déterminer s'il fonctionne.
— Vérifiez que les aérations ne sont pas obstruées et n'empêchent pas la circulation de l'air dans le routeur de stockage.

Si vous avez detecté un fonctionnement incorrect du ventilateur, contactez le service clientèle.

Identification des problèmes de démarrage

Observe le fonctionnement du routeur de stockage et les voyants du panneau avant pour déterminer si vous étés en présence de problèmes de démarrage. Les voyageurs indiquent l'etat du routeur de stockage pendant la séquence de démarrage. En observant les voyageurs, vous pouvez déterminer à quel moment et àquel niveau de la séquence de démarrage le routeur de stockage subit une panne

Pourmettrelerouteurdestockage sous tension,procedez comme suit:

1. Écoutez le fonctionnement du ventilateur du chaudiess. S'il ne fonctionne pas, reportez-vous à la section « Résolution des problèmes d'alimentation », page 34. Si l'alimentation fonctionne correctement et si le ventilateur est en panne, contactez le service clientèle. Si le ventilateur ne fonctionne pas lors du premier démarrage (aucune rectification ne peut être apportée à l'installation), contactez le service clientèle.
2. Vérifiez levoyant d'alimentation (POWER LED) sur le panneau avant. Levoyant s'allume dés la mise sous tension. Il reste allumé pendant le fonctionnement normal du routeur de stockage. S'il ne s'allume pas, reportez-vous à la section « Résolution des problèmes d'alimentation », page 34.
3. Vérifiez les voyants d'etat (STATUS) et de panne (FAULT) sur le panneau avant. Reportez-vous à la section « Voyants du panneau avant » du Chapitre 1 pour la description de ces voyants.
4. Vérifiez les voyants des ports réseau et Fibre Channel sur le panneau avant. Reportez-vous à la section « Voyants du panneau avant » du Chapitre 1 pour la description de ces voyants. Si les voyants du port réseau ou Fibre Channel signalent un problème de connexion de port, reportez-vous à la section « Résolution des problèmes de connexion des ports réseau et Fibre Channel », page 34.
5. Vérifiez que le programme d'émulation de terminal PC est installé correctement et que le PC est connecté correctement au port de console. Vérifiez également au niveau de l'écran du programme d'émulation de terminal PC que le routeur de stockage a démarré correctement (par exemple, une invite de lancement de l'assistant de configuration ou une invite CLI s'affiche).
6. Contactez le service clientèle pour obtenir des instructions si levoyant d'etat indique une panne ou si le PC connecté au port de console indique un processus d'initialisation incomplet.

Résolution des problèmes d'alimentation

Pour isoler un problème d'alimentation, procédez comme suit :

1. Vérifiez levoyant d'alimentation.

Si levoyant d'alimentation est eteint,debranche zel cordon d'alimentation et rebranchez-le.
Si levoyant resteteint,vérifiez l'alimentation secteur ou le cable d'alimentation.

1. Connectez le cordon d'alimentation à une autre source d'alimentation, si possible.

Si levoyant s'allume,le probleme concerne la première source d'alimentation.
Si levoyant d'alimentation resteste eteint apres avoir branchéle cordon d'alimentation sur une nouvelle source d'alimentation, remplaceze ce dernier.
Si levoyant ne s'allume toujours pas lorsquelereouteur de stockage est branché sur une nouvelle source d'alimentation avec un nouveau cordon, 1'alimentation est probablement defaillante.

1. Si vous n'arrivez pas à résoudre le problème, contactez le service clientèle pour obtenir des instructions.

Résolution des problèmes de connexion des ports réseau et Fibre Channel

Si l'un des voyageurs du port reseau ou Fibre Channel indique un probleme, suivez les etapes des sections suivantes pour vous aider a isoler le probleme.

■ Résolution des problèmes de connexion à un port Gigabit Ethernet, page 35
■ Résolution des problèmes de connexion à un port de supervision Ethernet 10/100 ou Ethernet HA 10/100, page 36
■ Résolution des problèmes de connexion à un port Fibre Channel, page 37

Résolution des problèmes de connexion à un port Gigabit Ethernet

La mauvaise connexion à un port Gigabit Ethernet (GE 1 or GE 2) est indiquée par le fait que levoyant de liaison (LIK) ne s'allume pas. Si levoyant de liaison est eteint,procedez comme suit pour isoler le probleme:

1. Vérifiez que le cable est correctement raccordé et en bonnes conditions de fonctionnement.

2. Debranchez et rebranchez les deux extrémités du cable. Si levoyant de liaison s'allume, le cable n'était pas connecté correctement.
   Si levoyant de liaison resteste eteint,remplacezele cable.Si levoyant de liaison s'allume,le cable etait defectueux.
   Si levoyant de liaison resté eteint,le probleme ne concerne probabilitem pas le cable.Passez a 1'etape suivante.

3. Vérifiez le système terminal externe, le commutateur ou le routeur auquel le port est connecté.

Si le système terminal externe, le commutateur ou le routeur fonctionné correctement, passez à l' étape suivante.
Si le système terminal externe, le commutateur ou le routeur ne fonctionne pas correctement, corrigez le problème. Si levoyant de liaison s'allume, le problème concernait le système terminal externe, le commutateur ou le routeur.
Si le可观ant de liaison reste eteint, passez a l'etape suivante.

1. Remplacez le module SFP.

Si le vovant de liaison s'allume, le module SFP était défectueux.
Si levoyant deliaison resteteint,contactezle service clientele pourobtenir des instructions.

Résolution des problèmes de connexion à un port de supervision Ethernet 10/100 ou Ethernet HA 10/100

La mauvaise connexion au port de supervision Ethernet 10/100 ou Ethernet HA 10/100 (MGMT 10/100 ou HA 10/100) est indiquée par le fait que levoyant d'activité (ACT) ne s'allume pas. Si levoyant d'activité est eteint,procedez comme suit pour isoler le probleme:

1. Vérifiez que le cable est correctement raccordé et en bonnes conditions de fonctionnement.

Vérifiez que vous utilisez le bon type de cable. (Reportez-vous à l'Annexe B, « Brochages de cable et port »)
- Débranchez et rebranchez les deux extrémités du cable. Si levoyant d'activité s'allume, le cable n'était pas connecté correctement.
Si levoyant d'activité resté eteint, remplacez le cable. Si le voyant d'activite s'allume,le cable etait defectueux.
Si levoyant d'activité resté eteint,le probleme ne concerne probabilitc pas le cable.Passez a 1'etape suivante.

1. Vérifiez le système terminal externe, le commutateur ou le routeur auquel le port est connecté.

Si le système terminal externe, le commutateur ou le routeur fonctionné correctement, passez à l' étape suivante.
Si le système terminal externe, le commutateur ou le routeur ne fonctionne pas correctement, corrigez le problème. Si levoyant d'activité s'allume, le problème concernait le système terminal externe, le commutateur ou le routeur.
Si levoyant d'activité resté eteint,contactezle service clientele pour obtenir des instructions.

Résolution des problèmes de connexion à un port Fibre Channel

La mauvaise connexion à un port Fibre Channel (FC 1 et FC 2) est indiquée par le fait que levoyant de connexion (LOG) produit deux clignotements par seconde. Si levoyant de connexion produit deux clignotements par seconde, procédez comme suit pour isoler le problème :

1. Assurez-vous que l'ID de Domaine du routeur de stockage est configuré correctement. Si l'ID de Domaine est configuré correctement, passez à l'étape suivante.

Remarque : lorsqu'un problème de connexion est résolu, levoyant de connexion va se rallumer après un court temps de connexion, que levoyant indique en clignotant une fois par seconde.

1. Vérifiez que le cable est correctement raccordé et en bonnes conditions de fonctionnement.

2. Débranchez et rebranchez les deux extrémités du cable. Si levoyant de connexion s'allume, le cable n'était pas connecté correctement.
   Si levoyant de connexion reste eteint, remplacez le cable. Si le voyant de connexion s'allume, le cable etait defectueux.
   Si levoyant de connexion resteteint,le probleme ne concerne probabilitémpasle cable.Passezal'tape suivante.

3. Vérifiez le périphérique ou le commutateur auquel le port est connecté.

Si le péripérisque ou le commutateur fonctionne correctement, passez à l'étape suivante.
Si le péripérisque ou le commutateur ne fonctionne pas correctement, corrigez le problème. Si levoyant de connexion s'allume, le problème concernait le péripérisque ou le commutateur.
Si levoyant de connexion resteteint,passsez a l'etape suivante.

1. Remplacez le module SFP.

Si levoyant de connexion s'allume,le module SFP etait defectueux.
Si levoyant de connexion resteste eteint,contactezle service clientele pourobtenirdesinstructions.

Contacter le service clientèle

Si vous n'arrivez pas à résoudre un problème de démarrage après avoir epuisé toutes les suggestions de résolution des problèmes de ce chapitre, contactez le service clientèle pour obtenir une assistance et des instructions supplémentaires. Avant d'appeler, préparez les informations suivantes afin d'aider le service clientèle à vous assister aussirapidement que possible :

Date de réception du routeur de stockage
- Numéro de série du chassin (indiqué sur l'étiquette en haut à droite sur le panneau arrêté du chassin)
Type de logiciel et numero de licence
Informations relatives au contrat d'entretien ou à la garantie
Brève description du problème
Brève explication des mesures prises pour isoler et résoudre le problème

Présentation du logiciel

4

Les tâches d'installation et de configuration du routeur de stockage sont les suivantes :

■ Installez le routeur de stockage en suivant les instructions du Chapitre 2 « Installation » ou le poster d'installation du routeur de stockage HP StorageWorks 2122 iSCSI.
- Configurez le routeur de stockage en suivant les consignes de ce manuel.
■ Installez et configurez les drivers iSCSI dans les hôtes IP connectés au routeur de stockage. Le driver iSCSI n'est pas nécessaire pour les hôtes IP dotés d'un moteur hors charge TCP/IP (TOE) avec un protocole iSCSI intégré installé.

Ce chapitre introduit la configuration du logiciel du routeur de stockage. Il fournit des informations succinctes qui vous aidont à comprendre les fonctionnalités du routeur de stockage et les processus de configuration du logiciel. IlTRAITE des sujets suivants:

■ Présentation du logiciel du routeur de stockage, page 40
■ Présentation du routage SCSI, page 42
■ Présentation de l'accès à un réseau local virtuel, page 50
Présentation de l'authentication iSCSI, page 51
■ Présentation de la supervision d'un cluster de routeurs de stockage, page 52
Attribution d'un nom à une interface, page 53
Prochaine etape, page 55

Présentation du logiciel du routeur de stockage

Le routeur de stockage fournit un accès universel au stockage sur les réseaux IP. Le logiciel du routeur de stockage contrôle le fonctionnement du routeur de stockage. Il est configuré pour fournir un accès au stockage sur les réseaux IP qui utilisent un routage SCSI.

Le routage SCSI fournit aux hôtes IP un accès aux périphériques de stockage Fibre Channel (FC) qui utilisent le protocole iSCSI.

Remarque: le protocole iSCSI est un protocole définir par l'IETF et destiné au stockage IP (ips). Pour obtenir plus d'informations sur le protocole iSCSI, reportez-vous aux standards IETF (Internet Engineering Task Force) pour le stockage IP, à l'adresse http://www.ietf.org.

Avec le routage SCSI, l'accès des périphériques de stockage est géné principalement par le routeur de stockage (reportez-vous à la Figure 29).

Figure 29:Routage SCSI

En plus des services d'accès au stockage sur les réseaux IP, le calcul du routeur de stockage offre les services suivants :

Le contrôle d'accès au réseau local virtuel fournit un contrôle d'accès IP au stockage basé sur un numéro d'identification VLAN (VID), en plus du contrôle d'accès via les listes d'accès.
L'authentication fournit une authentication iSCSI utilisant les méthodes d'authentication AAA.
La haute disponibilité (HA) permet de groupe les routeurs de stockage dans un cluster pour les fonctions de failover et d'autres fonctions relatives au cluster (routage SCSI uniquement).
Le support SNMP/MIB permet la supervision réseau du routeur de stockage via SNMP, en utilisant des MIB sélectionnées.
L'interface de ligne de commande (CLI) et l'interface utiliser graphique basée sur le Web (IUG) fournissant des interfaces utiliser pour la configuration et la maintenance du routeur de stockage.
Le support SSL- Secure Sockets Layer (couche d'échange sécurisé) fournit une connexion HTTPS pour un accès sécurisé via l'interface utilisateur graphique basée sur le Web.

Présentation du routage SCSI

Le routage SCSI fournit aux hôtes IP un accès aux périphériques de stockage FC comme si ces derniers étaient directement reliés aux hôtes, avec un accès aux périphériques géné principalément au niveau du routeur de stockage. Une cible iSCSI (aussi dénommée cible logique) est le nom arbitraire d'un groupe de périphériques de stockage physiques. Les cibles iSCSI sont créées et mappées vers les périphériques de stockage physiques reliés au routeur de stockage. Le routeur de stockage présente les cibles iSCSI aux hôtes IP (les initiateurs iSCSI) comme si les périphériques de stockage physiques étaient directement reliés aux hôtes (reportez-vous à la Figure 30). Avec le routage SCSI, les périphériques de stockage ne reconnaissent pas chaque hôte IP mais uniquement le routeur de stockage et lui répondent comme s'il s'agissait d'un seul hôte IP.

Figure 30: Présentation du routage SCSI

Pour configurer un routeur de stockage pour le routage SCSI, vous devez assimiler les notions de base suivantes :

Utilisation du protocole iSCSI pour le routage des requêtes et des réponses SCSI, page 43
Structure réseau de base du routage SCSI, page 45
Mappage du routage SCSI et contrôle d'accès, page 45
Instances disponibles du routage SCSI, page 49

Remarque : avec le stockage FC, les connexions hôte FC et commutateur FC sont autorisées ; toute fois, la plupart des illustrations de ce manuelprésentent uniquement les connexions de stockage afin de décrire les fonctionnalités du routeur de stockage.

Utilisation du protocole iSCSI pour le routage des requêtes et des réponses SCSI

Le routage SCSI consiste à router les requêtes et les réponses SCSI entre les hôtes dans un réseau IP et un stockage FC (reportez-vous à la Figure 31).

Figure 31:Routage des requêtes et des réponses SCSI pour le routage SCSI

Sur chaque hôte demandant un accès IP au stockage via le routeur de stockage doit être installé un driver iSCSI compatible. Grace au protocole iSCSI, le driver iSCSI permet à un hôte IP de transporter les requêtes et les réponses SCSI sur un réseau IP. Du point de vue du système d'exploitation hôte, le driver iSCSI est un driver SCSI ou Fibre Channel pour un canal périphérique dans l'hôte.

Le routage SCSI compte les actions principales suivantes (reportez-vous à la Figure 32):

• Transport des requêtes et des réponses SCSI sur un réseau IP entre les hôtes et le routeur de stockage
  Routage des requêtes et des réponses SCSI entre les hôtes sur un réseau IP et le stockage FC
• Transport des requêtes et des réponses SCSI entre le routeur de stockage et le stockage FC

Figure 32 : Actions de routage SCSI

Structure réseau de base du routage SCSI

La Figure 33 décrit la structure de base d'un réseau de routage SCSI. Les hôtes IP avec des drivers iSCSI accèdent aux routeurs de stockage via un réseau IP connecté à l'interface Gigabit Ethernet de chaque routeur de stockage. Les routeurs de stockage accèdent aux péripériques de stockage connectés aux interfaces Fibre Channel de chaque routeur de stockage. Une station de supervision gère les routeurs de stockage via un réseau IP connecté à l'interface de supervision de chaque routeur. Pour un fonctionnement à haute disponibilité (HA), les routeurs de stockage communiquent entre-eux via deux réseaux : le réseau HA connecté à l'interface HA de chaque routeur de stockage et le réseau de supervision connecté à l'interface de supervision de chaque routeur de stockage.

Figure 33: Structure réseau de base du routage SCSI

Mappage du routage SCSI et contrôle d'accès

Le routage SCSI se produit dans le routeur de stockage par le mappage des périhériques de stockage physiques vers les cibles iSCSI. Une cible iSCSI (aussi dénommée cible logique) est le nom arbitraire d'un groupe de périhériques de stockage physiques. Vous pouvez mapper une cible iSCSI avec plusieurs périhériques physiques. Une cible iSCSI contient toujours au moins un numéro d'unité logique (LUN). Chaque LUN sur une cible iSCSI est mappé vers un LUN unique sur une cible de stockage physique.

Vouss pouvezCHOISIR parmi deux types de mappage de stockage: mappage « cible et LUN » ou mappage « cible seule ». Le mappage « cible et LUN » mapper une combinaison cible iSCSI et LUN vers une combinaison cible de stockage physique et LUN. Le mappage « cible seule » mapper une cible iSCSI vers une cible de stockage physique et ses LUN.

Avec le mappage « cible et LUN », le nom de la cible iSCSI et le numéro LUN iSCSI sont spécifiés et mappings vers les adresses de stockage physiques d'un LUN ; soit WWPN + LUN (World Wide Port Name + LUN), LUNWWN (LUN World Wide Name) ou le numéro de série LUN. Si le LUN est disponible, il est mis à disposition en tant que LUN iSCSI et numérote avec le numéro LUN iSCSI spécifique. Par exemple, lorsqu'une cible iSCSI et un LUN iSCSI Database, LUN 9 sont mappings vers une adresse de stockage physique WWPN ID, LUN 12, LUN 12 est disponible en tant que LUN iSCSI. Un driver iSCSI verra la cible iSCSI nommée Database, et le LUN iSCSI identifié comme LUN 9. Le LUN iSCSI apparaitra à un hôte en tant que périphérique de stockage (reportez-vous au Tableau 5).

Tableau 5: Exemple de mappage de cible et LUN

Apparent à l'hôte	Cible iSCSI	LUN iSCSI disponible	Adresse de stockage physique	LUN physique disponible
Disque local (D:)	Base de données	LUN 9	WWPN 070	LUN 12
Apparaissant comme un périphérique de stockage connecté locally	La base de données apparait comme un contrôleur avec un LUN disponible	Le LUN iSCSI est numérotré comme spécifique et peut être différént du numéro de LUN physique	Spécifie l'adresse de stockage du contrôleur de stockage	Le nombre LUN est spécifique comme le seul LUN à mapper

Avec le mappage « cible seule», un nom de cible iSCSI est spécifique et mappede uniquely vers l'adresse de stockage physique d'un contrôleur de stockage; il s'agit d'un WWPN. Tout LUN disponible dans le contrôleur de stockage est mis à disposition en tant que LUN iSCSI et numérotré comme les LUN dans le contrôleur de stockage. Par exemple, lorsqu'une cible iSCSI Webserver2000 est mappede vers l'adresse de stockage physique WWPN 050 et les LUN 0 à 2 sont disponibles dans ce contrôleur, ces LUN deviendront disponibles en tant que trois LUN iSCSI. Un driver iSCSI voit la cible iSCSI nommée Webserver2000 comme un contrôleur avec trois LUN iSCSI identifiés comme LUN 0, LUN 1 et LUN 2. Chaque LUN iSCSI apparaitra à un hôte en tant que péripérisque de stockage séparé (reportez-vous au Tableau 6).

Tableau 6 : Exemple de mappage « cible seule »

Apparent à l'hôte	Cible iSCSI	LUN iSCSI disponible	Adresse de stockage physique	LUN physique disponible
Disque local (D:)	Webserver2000	LUN 0	WWPN 050	LUN 0
Disque local (E:)	Webserver2000	LUN 1	WWPN 050	LUN 1
Disque local (F:)	Webserver2000	LUN 2	WWPN 050	LUN 2
Apparaissant comme trois péripériques de stockage connectés localement	Webserver2000 apparaît comme un contrôleur avec les LUN 0,1 et 2 disponibles	Les LUN iSCSI sont numériétés comme les LUN physiques	Spécifie l'adresse de stockage du contrôleur de stockage	LUN 0,1 et 2 sont disponibles pour le mappage

L'accès au routage SCSI est contrôle au niveau des hôtes IP et du routeur de stockage. Dans un hôte IP, l'adresse IP Gigabit Ethernet de l'instance de routage SCSI dans le routeur de stockage avec lequel l'hôte doit transporter les requêtes et les réponses SCSI est configurées dans le driver iSCSI. Dans un routeur de stockage, l'accès est contrôle par une liste d'accès et le numéro d'identification VLAN (VID) des hôtes. De plus, l'accès peut être contrôle aussi au niveau du routeur de stockage, par une authentification. Pour obtenir plus d'informations sur l'authentification, reportez-vous à la section « Présentation de l'authentification iSCSI », page 51.

Une liste d'accès active l'accès aux périphériques de stockage reliés au routeur de stockage avec toute combinaison d'adresse(s) IP hôte ; nom(s) d'utilisateur CHAP ou nom(s) iSCSI. Une liste d'accès comporte ces combinaisons. Le VID hôte active l'accès aux périphériques de stockage en fonction du VID de chaque hôte. Pour obtenir plus d'informations sur l'accès VLAN, reportez-vous à la section « Présentation de l'accès à un réseau local virtuel », page 50.

Vous pouvez utiliser une combinaison de listedes d'accès et de VID pour configurer l'accès dans le routeur de stockage, autrement dit, vous pouvez spécifique que certains hôtes, en fonction de l'adresse IP dans un réseau local virtuel, peuvent acceder aux péripériques de stockage reliés au routeur de stockage.

Lorsque l'accès est configuré dans les hôtes et dans le routeur de stockage et lorsque le mappage de stockage est configuré dans le routeur de stockage, ce dernier route les requêtes et les réponses SCSI entre les hôtes et les périphériques de stockage mappés.

La Figure 34 représenté le schéma du mappage de stockage et du contrôle d'accès pour le routage SCSI. Dans la figure, le routeur de stockage fournit à trois hôtes IP l'accès IP aux disques à travers quatre contrôleurs de disques. Le routeur de stockage contient deux instances de routage SCSI : l'une configurée avec l'adresse IP 10.1.2.3 pour l'interface Gigabit Ethernet et l'autre avec l'adresse IP 10.1.2.4. Les drivers iSCSI dans chaque hôte IP sont configurés pour accéder à ces instances de routage SCSI par leurs adresses IP via l'interface Gigabit Ethernet. Une liste d'accès dans le routeur de stockage ou un VID (ou les deux) spécifie que les hôtes A, B et C sont autorisés à accéder aux péripériques de stockage mappings. Du point de vue de l'hôte, chaque disque mapper vers lui apparaît comme un disque relié locally. Le tableau 7 montre la correlation entre une liste d'accès et/ou un VID, les adresses IP Gigabit Ethernet des instances de routage SCSI et le mappage du péripérisque de stockage.

Remarque : la Figure 34 et le Tableau 7 ne font qu'illustrer le concept de mappage de stockage et de contrôle d'accès. Les adresses IP variant en fonction du site. De même, le type d'adressage de stockage (par exemple, LUNWWN, WWPN + LUN ou numéro de série LUN) varie en fonction des types de stockage et des types d'adressage de stockage choisis sur chaque site. De plus, la figure et le tableau ne représentent pas les routeurs de stockage supplémentaires qui peuvent être configurés pour une haute disponibilité.

Figure 34 : Schéma du mappage de stockage SCSI et du contrôle d'accès

Tableau 7: Schéma du mappage de stockage pour le routage SCSI et du contrôle d'accès

Hôtes ayant une autorisation d'accès par la liste d'accès du routeur de stockage et/ou le VID	Périphériques de stockage apparaissant à l'hôte comme étant connectés localement	Via les adresses IP GbE des instances de routage SCSI	Mappé vers le contrôleur	Mappé vers l'unité
Hôte A	Disque local (D:)	10.1.2.3	1	1
	Disque local (E:)	10.1.2.3	1	2
	Disque local (F:)	10.1.2.3	1	3
	Disque local (G:)	10.1.2.3	2	1
	Disque local (H:)	10.1.2.3	2	2
	Disque local (I:)	10.1.2.3	2	3
Hôte B	Disque local (D:)	10.1.2.3	3	1
	Disque local (E:)	10.1.2.3	3	2
Hôte C	Disque local (D:)	10.1.2.4	4	1
	Disque local (E:)	10.1.2.4	4	2
	Disque local (F:)	10.1.2.4	4	3
	Disque local (G:)	10.1.2.4	3	3

Instances disponibles du routage SCSI

Voupe configurer le routeur de stockage avec un maximum de 12 services de routage SCSI. Chaque service doit etre configuré avec une adresse IP Gigabit Ethernet, un mappage entre les noms de cible iSCSI et les adresses de stockage physiques et un contrôle d'accès.

Lorsqu'un routeur de stockage fait partie d'un cluster, une instance de routage SCSI peut s'executer uniquement sur un routeur de stockage à la fois dans un même cluster. Pour obtenir plus d'informations sur les instances de routage SCSI dans un cluster, reportez-vous à la section « Présentation de la supervision d'un cluster de routeurs de stockage », page 52. Pour obtenir plus d'informations sur la configuration d'un routeur de stockage, reportez-vous aux chapitres appropriés traitant de la configuration dans ce document.

Présentation de l'accès à un réseau local virtuel

L'accès à un réseau local virtuel fournit aux hôtes IP un accès aux périphériques de stockage en fonction du réseau local virtuel auquel appartient chaque hôte.

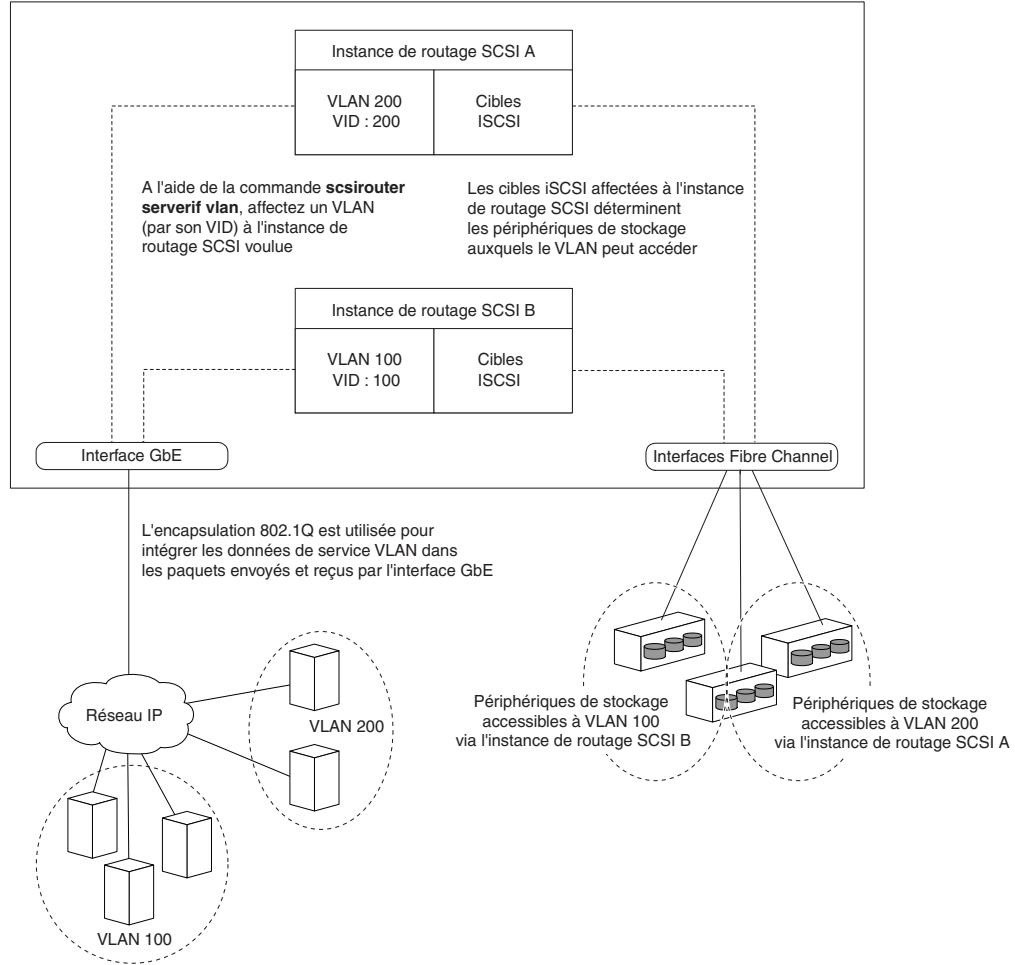

La Figure 35 donne un exemple de réseau employant l'accès VLAN du routeur de stockage. Dans la figure, une interface Gigabit Ethernet est connectée à un réseau IP via une liaison IEEE 802.1Q ; les interfaces Fibre Channel du routeur de stockage sont connectées aux péripériques de stockage 1,2 et 3. Le routeur de stockage est configuré avec deux instances de routage SCSI nommées SR100 et SR200. Le réseau IP contient deux réseaux locaux virtuels : VLAN 100 et VLAN 2000. L'instance de routage SCSI, SR100, est configurée pour permettre aux hôtes de VLAN 100 d'acceder aux péripériques de stockage 1 et 2. L'instance de routage SCSI, SR200, est configurée pour permettre aux hôtes de VLAN 200 d'acceder au péripérisque de stockage 3.

Figure 35: Présentation de l'accès à un réseau local virtuel

Si le routeur de stockage est utilisé dans un réseau commuté, configurez-le en utilisant le protocole exclusif VLAN Trunking Protocol (VTP). Avec VTP, le routeur de stockage échange des paquets VTP avec un commutateur relié en externe pour connaître dynamiquement les réseaux locaux virtuels accessibles dans le réseau IP. Le routeur de stockage utilise ensuite VTP pour PROPager les informations VLAN dans le réseau commuté en utilisant des paquets de couche 2 à diffusion multiple.

Si le routeur de stockage est utilisé dans un réseau non commuté, configurez-le pour le réseau local virtuel sans utiliser VTP. Le routeur de stockage n'échange pas de paquets VTP pour connaître les réseaux locaux virtuels dans le réseau. En revanche, vous devez attribuer manuellement les réseaux locaux virtuels dans le réseau avec un numéro d'identification VLAN (VID). Vous pouvez eventuellesment attribuer à chaque réseau local virtuel un nom unique et définir manuellement la taille maximal d'une transmission (MTU).

Si le routeur de stockage fait partie d'un cluster, les informations VLAN configurées pour le routeur sont propagated à tous les routeurs de stockage dans le cluster.

Le routeur de stockage utilise la norme IEEE 802.1Q pour l'encapsulation VLAN. Avec l'encapsulation 802.1Q, les informations VLAN sont transportées en paquets envoyés et reçus via l'interface Gigabit Ethernet du routeur de stockage. Ces paquets contiennent le VID et les autres informations VLAN requises pour que les membres VLAN puisent participer à un réseau local virtuel.

L'accès aux périphériques de stockage par le réseau local virtuel est fourni via une instance de routage SCSI configurée dans le routeur de stockage. Les cibles iSCSI attribuées à l'instance de routage SCSI déterminent quels périphériques de stockage seront accessibles par le réseau local virtuel.

Présentation de l'authentication iSCSI

L'authentication iSCSI est un service logiciel disponible dans chaque routeur de stockage. Il authenticate les hôtes IP qui demandent un accès au stockage. L'authentication iSCSI est fournie par un sous-système AAA d'authentication, d'autorisation et de gestion des comptes configuré dans chaque routeur de stockage. AAA est une infrastructure Cisco destinée à la configuration d'un ensemble de trois fonctions de sécurité indépendantes, modulaires et cohérentes : l'authentication, l'autorisation et la gestion des comptes. Le logiciel du routeur de stockage inclut la fonction d'authentication.

L'authentication est une méthode permettant d'identifier les utilisateurs (y compris pour les dialogues d'ouverture de session et de mot de passer, les demandes d'accès et de réponses et la messagerie) avant qu'ils aient accès aux objets, aux fonctions ou aux services réseau demandés. L'authentication AAA se configure en définissant une liste des services d'authentication. L'authentication iSCSI, qui utilise la liste des services d'authentication AAA, peut être activée pour des instances de routage SCSI spécifiques dans un routeur de stockage.

Lorsque l'authentication iSCSI est activée, les hôtes IP (avec les drivers iSCSI) doivent fournir un nom d'utilisateur et un mot de passer chaque fois qu'une connexion TCP iSCSI est établie. L'authentication iSCSI utilise la méthode d'authentication CHAP (Challenge Handshake Authentication Protocol) iSCSI.

Présentation de la supervision d'un cluster de routeurs de stockage

Vous pouvez configurer les routeurs de stockage dans un cluster afin de leur permettre d'assurer mutuellesment leur sauvégarde en cas de panne.

Un cluster de routeurs de stockage inclut deux routeurs de stockage représentant les caractéristiques de connexion suivantes :

Connexion aux mêmes hôtes
- Connexion aux mêmes systèmes de stockage
- Connexion mutuelle via leurs interfaces de supervision et à haute disponibilité (HA)

Dans un cluster, les routeurs de stockage échégent continuèment des informations HA pour PROPAGER les données de configuration l'un à l'autre et détecter les pannes dans le cluster. Les routeurs de stockage échéagent les informations HA via deux réseaux séparés : l'un connecté à l'interface de supervision de chaque routeur de stockage et l'autre connecté à l'interface HA de chaque routeur de stockage. Afin d'assurer que les informations HA sont échéçées de manière fiable entre les routeurs de stockage, ces derniers équilibrent la transmission de ces informations entre les interfaces de supervision et HA.

Un cluster de routeur de stockage prend en charge jusqu'à 12 instances actives de routage SCSI. Une instance de routage SCSI peut s'executer sur un seul routeur de stockage à la fois dans un cluster. L'instance continue à être exécutée sur le même routeur de stockage après son lancement jusqu'à ce que l'une des actions suivantes intervienne :

L'instance est explicitement arrêtée ou basculée sur l'autre routeur de stockage dans le cluster.
L'instance est automatiquement basculée sur l'autre routeur de stockage car une interface est indisponible ou un problème logiciel ou matériel autre s'est produit.

Chaque routeur de stockage dans un cluster peut exéçuter jusqu'à 12 instances de routage SCSI. Par exemple, si un routeur de stockage exécute déjà deux instances, il peut en exéçuter dix autres.

Attribution d'un nom à une interface

Pour configurer le logiciel du routeur de stockage, vous doivent assimiler le concept d'attribution d'un nom à une interface de matériel. Cette section déscrit le système d'attribution d'un nom à une interface utilisé avec le matériel du routeur de stockage.

Un nom à trois caractères, compteant deux lettres en majuscules suivies par un chiffre est attribué à chaque interface du routeur de stockage. Les lettres désignent le type d'interface, le chiffre désigne le connecteur du chassis occupé par l'interface (reportez-vous à la Figure 36).

Figure 36 : Système d'attribution d'un nom à une interface de routeur de stockage

Le Tableau 8 repertorie les indicateurs de type d'interface valides pour le routeur de stockage ; la Figure 37 montre chaque emplacement et nom de l'interface sur le routeur de stockage.

Tableau 8: Indicateurs de type d'interface

Type d'interface	Description
FC	Fibre Channel
GE	Gigabit Ethernet

Figure 37: Numérorotation des connecteurs du chassis du routeur de stockage

Prochaine étape

Lorsque vous étés prêts à configurer le logiciel du routeur de stockage, passes à l'un des chapitres suivants de ce manuel de configuration, en fonction de vos besoin :

• Chapitre 5, « Configuration du routeur de stockage » — Pour une configuration initiale ou si la configuration a été restaurée avec les paramètres d'usine par défaut.
• Chapitre 6, « Configuration des paramètres système » — Pour utiliser CLI pour la configuration et la modification des paramètres système.
• Chapitre 7, « Configuration d'un réseau local virtuel » — Pour utiliser CLI pour la configuration et la modification des configurations du réseau local virtuel.
  Chapitre 8, « Configuration du routage SCSI » — Pour utiliser CLI pour la configuration et la modification des configurations du routage SCSI.
• Chapitre 9, « Configuration de l'authentication » — Pour utiliser CLI pour la configuration et la modification des configurations d'authentication.
• Chapitre 10, « Configuration d'un cluster à haute disponibilité » — Pour utiliser CLI pour la configuration et la modification des configurations du cluster.
• Chapitre 11, « Maintenance et gestion du routeur de stockage » — Pour télécharger le logiciel, sauvegarder et restaurer les configurations et effectuer d'autres tâches de maintenance et de supervision.

Configuration du routeur de stockage

5

Leprésent chapitre traite des informations de configuration à réunir et déscrit le script et l'assistant de configuration de système qui intervennent lors de la première configuration du routeur de stockage. Il comporte également une presentation de l'interface CLI et de l'interface graphique basée sur le Web qui peuvent être utilisées pour les tâches de configuration ultérieures.

Ce chapitre comprend les sections suivantes :

Tâches préalables, page 58
Collectedesinformationsdecfguration,page58
- Connexion à une console, page 63
Script de configuration initiale du système, page 64
Lancement de 1'assistantant de configuration, page 65
■ Présentation de l'interface CLI, page 67
■ Présentation de l'interface graphique basée sur le Web, page 70
Installation des drivers iSCSI, page 73
Étapes suivantes, page 76

Tâches préalables

Avant de configurer le routeur de stockage pour la première fois, assurez-vous d'avoir mené à bien l'installation matérielle conformément aux instructions du Chapitre 2, « Installation ».

Collecte des informations de configuration

Pour réunir plus facilement les informations système et réseau nécessaires pour la première configuration du routeur de stockage, utilisez la liste de contrôle représentée dans le tableau 10. Les éléments de cette liste sont basés sur les informations requises par le script de configuration initiale du système et par l'assistant de configuration. Pour plus d'informations sur les éléments nécessaires à la première configuration, veuillez vous reporter au tableau 9.

Tableau 9: Collecte des informations de configuration

Éléments de configuration	Description	Obligatoire ou facultatif
Déploément de la configuration	Routage SCSI (Le routeur de stockage permet aux hôtes iSCSI d'accéder au stockage Fibre Channel. Il gère les accès au stockage Fibre Channel.)	Obligatoire
Adresse IP et masque de sous-réseau de l'interface de supervision	Adresse IP et masque d'adressage de l'interface de supervision du routeur de stockage.Remarque: l'interface de supervision des routeurs de stockage d'un même cluster doit se trouver dans son sous-réseau IP.	Obligatoire
Itinéraire statique de l'interface de supervision	Adresse et masque de sous-réseau IP de destination suivis de l'adresse IP de la passerelle.	Obligatoire si le routeur de stockage est supervisé à partir d'un sous-réseau différent de celui auquel il est physiquement attaché
Nom du système	Nom que vous voulez donner au routeur de stockage. Si vous utilisez les services d'un serveur de nom de domaine (DNS), le nom du système est celui que vous saissirez et associerez à l'interface de supervision. Ce nom est limité à 19 caractères.	Obligatoire
Interface GE (Gigabit Ethernet)	Interface Gigabit Ethernet utilisée pour communiquer avec le réseau IP. Il s'agit soit de ge1 soit de ge2. La valeur par défaut est ge1.	Obligatoire uniquement pour le routage SCSI

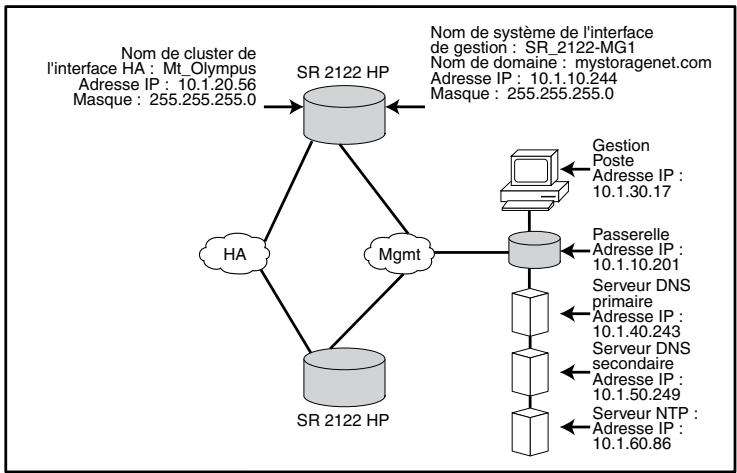

Configuration Haute disponibilité (HA)	Le routeur de stockage peut fonctionner en mode autonome ou en mode clustering. La valeur par défaut est clustering. Le mode Autonome est recommendé si le routeur de stockage n'est pas appelé à assurer la haute disponibilité en association avec d'autres routeurs de stockage.	Obligatoire uniquement pour le routage SCSI
Nom de cluster en haute disponibilité (HA)	Nom du cluster dont le routeur de stockage doit faire partie. Les clusters sont des regroupements de routeurs de stockage qui se secourent mutuelles en cas de panne matérielle ou logicielle. Tous les routeurs de stockage qui participent au même cluster doit porter son nom.	Obligatoire uniquement si le mode clustering est spécifique pour la configuration HA
Adresse et masque de sous-réseau IP de HA	Adresse IP et masque de sous-réseau de l'interface HA du routeur de stockage. L'interface HA et l'interface de supervision doivent être sur des réseaux IP uniques. Si le routeur de stockage doit faire partie d'un cluster, l'indication de l'adresse IP HA est obligatoire. Si le routeur de stockage est autonome, elle est facultative.Remarque : l'interface HA des routeurs de stockage d'un même cluster doit se tracer dans son sous-réseau IP.	Obligatoire uniquement si le mode clustering est spécifique pour la configuration HA
Adresse IP du DNS primaire	Adresse IP du serveur de nom de Domaine auquel le routeur de stockage doit acceder. Cette indication est obligatoire si vous faites reférence à d'autres serveurs par leur nom只为 que par leur adresse IP.	Facultatif
Adresse IP du DNS secondaire	Serveur de nom de Domaine de secours auquel le routeur de stockage peut faire appel lorsqu'le DNS primaire est indisponible.	Facultatif
Adresse IP du serveur NTP	Adresse IP du serveur NTP accessible au routeur de stockage. Cette adresse permet au routeur de stockage de rester synchrone avec le reste du réseau.	Facultatif
Fuseau horaire, date et heures actuels	La date est au format mm/mm:ss.	Facultatif
Activation de Telnet sur toutes les interfaces	Active Telnet sur toutes les interfaces. Par défaut, Telnet n'est accessible que sur l'interface de supervision.	Facultatif
Nom de communauté de lecture SNMP	Nom de la communauté qui dispose d'un droit d'accès en lecture seule au réseau du routeur de stockage. Le routeur de stockage réagit aux commandes GET de cette communauté. La valeur par défaut est public.	Facultatif
Nom de communauté d'écriture SNMP	Nom de la communauté qui dispose d'un droit d'accès en écriture au réseau du routeur de stockage. Le routeur de stockage réagit aux commandes SET de cette communauté. La valeur par défaut est private.	Facultatif
Adresse IP du premier gestionnaire d'interruptions SNMP	Adresse IP du premier destinataire utilisé pour les notifications (interruptions) SNMP. Cette indication est obligatoire si vous poulez utiliser les interruptions SNMP.	Facultatif
Version d'interruption applicable à la première adresse IP SNMP	Numéro de version des interruptions à envoyer l'adresse IP du premier gestionnaire d'interruptions SNMP. La valeur par défaut est 1.	Facultatif
Adresse IP du second gestionnaire d'interruptions SNMP	Adresse IP du second destinataire utilisé pour les notifications (interruptions) SNMP. Cette mention est facultative.	Facultatif
Version d'interruption applicable à la seconde adresse IP SNMP	Numéro de version des interruptions à envoyer l'adresse IP du second gestionnaire d'interruptions SNMP. La valeur par défaut est 1.	Facultatif
Option de notification d'éché d'authentication	Permet l'émission d'une notification d'éché d'authentication lorsqu'un utilisateur spécifique une communauté incorrecte.	Facultatif
Option d'émission de notifications d'activation et de désactivation des liaisons	Permet l'émission de notifications aux interfaces de gestion, HA, Gigabit et Fibre Channel à l'occasion des établissements et des fermetures de liaisons.	Facultatif
Mot de passée de surveillance	Mot de passée des utilisateurs charges uniquement de la surveillance des opérations du routeur de stockage. La valeur par défaut est hp.	Facultatif
Mot de passée d'administration	Mot de passée des utilisateurs charges de la configuration et de l'administration du routeur de stockage. La valeur par défaut est hp.	Facultatif
Mot de passer de l'interface de console EIA/TIA-232 (oui/non)	Cette option déterminée si l'utiliseur est obligé de formuler le mot de passer de surveillance ou d'administration pour acceder au routeur de stockage via l'interface de console EIA/TIA-232. La valeur par défaut est non.	Facultatif
Coordonnées de l'administrateur du système	Nom, adresse E-mail, numéro de téléphone et numéro de pager de l'administrateur du routeur de stockage. Ces informations ne dépassent pas le cadre du site.	Facultatif
Nom de l'instance de routage SCSI	Nom univoque de l'instance de routage SCSI. Le nom des instances est limité à 32 caractères. Le nombre des instances de routage SCSI est limité à 12. L'assistant de configuration ne permet de nommer qu'une instance.Remarque: si le routeur de stockage doit faire partie d'un cluster, vous ne devez pas définir plus de 12 instances de routage SCSI pour tout le cluster. Pour plus d'informations sur HA, sur la configuration des clusters et sur le failover, veuillesz vous reporter au Chapitre 10, « Configuration d'un cluster Haute disponibilité», et au Chapitre 11, « Entretien et supervision du routeur de stockage ».Remarque: si vous utilisez le service VLAN sur le routeur de stockage, ne nommez pas d'instance de routage SCSI à l'aide de l'assistant de configuration. Avant de nommer et de configurer des instances de routage, veuillesz vous reporter au Chapitre 7, « Configuration de VLAN »	Obligatoire

Une fois arrivé à la fin de cette liste de contrôle de première configuration, vous pouvez passer à la configuration du réseau de stockage à l'aide du script de configuration initiale du système et de l'assistant de configuration.

Tableau 10 : List de contrôle de première configuration du routeur de stockage

Éléments de configuration	Valeur
Option de déploiation de configuration (1 ou 2)
Adresse IP et masque de sous-réseau de l'interface de supervision
Itinéraire statique de l'interface de supervision
Nom du système
Interface GE (Gigabit Ethernet)
Configuration HA (autonome ou en cluster)
Nom du cluster HA
Adresse IP et masque de sous-réseau de l'interface HA
Adresse IP du DNS primaire
Adresse IP du DNS secondaire
Adresse IP du serveur NTP
Activation de Telnet sur toutes les interfaces (oui/non)
Nom de la communauté de lecture SNMP (par défaut public)
Nom de la communauté d'écriture SNMP (par défaut private)
Adresse IP du premier gestionnaire d'interruptions SNMP
Version d'interruption applicable à la première adresse IP SNMP
Adresse IP du second gestionnaire d'interruptions SNMP
Version d'interruption applicable à la seconde adresse IP SNMP
Émission d'une notification d'éché d'authentication en cas de spécification d'une communauté incorrecte (oui/non)
Modification des notifications d'activation et de désactivation des liaisons pour les interfaces (oui/non)
Émission de notifications d'ouverture et de fermeture des liaisons pour l'interface de supervision (oui/non)
Émission de notifications d'ouverture et de fermeture des liaisons pour l'interface HA (oui/non)
Émission de notifications d'ouverture et de fermeture des liaisons pour l'interface Gigabit Ethernet (oui/non)
Émission de notifications d'ouverture et de fermeture des liaisons pour l'interface Fibre Channel (oui/non)
Mot de passer de surveillance
Mot de passer d'administration
Application des mots de passer à l'interface de console EIA/TIA-232 (oui/non)
Nom de l'administrateur du système
Adresse E-mail de l'administrateur du système
Numéro de téléphone de l'administrateur du système
Numéro de pager de l'administrateur du système
Nom de l'instance de routage SCSI (si vous utilisez le service VLAN, ne configurez pas d'instance de routage SCSI dans l'assistant de configuration)
Option de déploiement de configuration (1 ou 2)
Adresse IP et masque de sous-réseau de l'interface de supervision

Connexion à une console

Pour développer la configuration du routeur de stockage, utilisez l'interface CLI en connectant un PC équipé d'un programme d'émulation de terminal à l'interface de console EIA/TIA-232 conformément aux instructions du Manuel d'installation du matériel du routeur de stockage. Assurez-vous ensuite que le programme d'émulation de terminal est configuré pour une session CLI avec les valeurs indiquées dans le Tableau 11.

Tableau 11: Configuration de l'émulation de terminal

Paramètre	Valeur
Mode de terminal	VT-100
Baud	9600
Parité	Pas de parité
Bits d'arrêt	1 bit d'arrêt

Script de configuration initiale du système

Le script de configuration initiale du système s'exécut sur l'interface CLI et assure la saisie de quelques valeurs nécessaires au fonctionnement du routeur de stockage. À la première mise sous tension du routeur de stockage et à l'issue du processus d'initialisation, ce script s'exécut automatiquement sur la session CLI tournant sur le programme d'émulation de terminal via une connexion de console EIA/TIA-232.

Après cette première écution, le script est reliçé chaque fois que le routeur de stockage se trouve configuré sans adresse IP d'interface de supervision, condition due généralement à une écution de la commande clear conf, qui efface la configuration du système.

Le script de configuration initiale du système affiche un texte explicatif puis vous invite à saisir les valeurs de configuration. Il existe deux versions de ce script. Les valeurs qu'il vous demande sont déterminées par l'option de déploiemement de configuration sélectionnée pour la première invite.

Le Tableau 12 répertorie les éléments de configuration par ordre d'apparition dans le script.

Tableau 12 : Éléments du script de configuration initiale du système

Élément de configuration	Déploiement de la configuration
Adresse IP de l'interface de supervision avec son masque de sous-réseau en style CIDR (exemple : 10.1.10.244/24)
Adresse et masque de sous-réseau IP de destination suivis de l'adresse IP de la passerelle (exemple : 1.0.1.0/24 10.0.1.2) (Facultatif)
Nom de système du routeur de stockage (19 caractères au maximum)
Configuration HA (autonome ou en cluster)
Nom du cluster (démandé uniquement si la configuration HA可以选择 est clustering)
Adresse IP de l'interface HA avec son masque de sous-réseau en style CIDR (exemple : 10.1.20.56/24. Ceci n'est demandé que si la configuration HA可以选择 est clustering)
Interface Gigabit Ethernet utilisé pour communiquer avec le réseau IP. Sélectionnez soit ge1 soit ge2.
Adresse IP de l'interface Gigabit Ethernet avec son masque de sous-réseau en style CIDR (exemple : 10.1.0.45/24)

Une fois l'exécution du script terminée, le système redémarre automatiquement. Lorsque l'invite de commande réapparait, passez à la suite de la configuration avec l'assistant de configuration.

Lancement de l'assistant de configuration

L'assistant: L'assistant est générale à partir de l'interface CLI. Il s'agit d'un script composé d'une série d'invites vous demandant de saisir les valeurs nécessaires à la configuration élémentaire du système du routeur de stockage. Les valeurs qu'il vous est demandé de saisir sont les suivantes :

Interface de supervision (y compris les serveurs DNS primaire et secondaire)
Fuseau hora, serveur NTP, date et heures actuelles
Accès à la supervision de réseau (y compris SNMP)
Mots de passer de surveillance et d'administration
Mot de passée de l'interface de console
Coordonnées de l'administrateur du système
- Routage SCSI (cette partie de l'assistant n'appeaît que si vous avrez sélectionné le routage SCSI comme déploiement de configuration dans le script de configuration initiale du système ; si vous utilisez le service VLAN, ne configurer pas le routage SCSI dans l'assistant de configuration)

Vous pouvez lancer l'assistant de configuration par le biais d'une connexion à l'interface de console EIA/TIA-232 ou via une session Telnet dans l'interface de supervision si l'adresse IP de cette dernière est déjà configurée dans le routeur de stockage. Si vous decide d'effectuer la configuration à l'aide de l'interface de supervision, utilisez le mot de passer par défaut hp pour étabir la session CLI.

Les valeurs saisies dans l'assistant de configuration sont enregistrées à la fin de son script. Vous pouvez à tout moment quitter l'assistant de configuration sans enregistrer les modifications. Pour cela, appuyez sur Ctrl-C puis redémarrez le routeur de stockage pour le réinitialiser avec ses anciennes valeurs.

Remarque : par défaut, le port d'écoute utilisé pour le traffic iSCSI est définie en usine comme étant le port 3260. Il s'agit du numero de port affecté par IANA. Vous pouvez modifier cette valeur si cela est nécessaire à la configuration de votre réseau.

Pour lancer l'assistant de configuration, formulez les commandes suivantes :

1. enable — Vous passez en mode Administrateur. Si le mot de passage Administrateur vous est demandé, saisissez hp.
2. setup — Cette commande lance l'assistant de configuration. L'assistant peut fonctionner dans deux modes : novice ou expert. Dans le mode novice, l'assistant vous explique ce qu'il attend avant de vous demander de saisir des valeurs. Dans le mode expert, il ne fournit pas d'explications. L'assistant vous demande dechosir un de ces deux modes. Pour repondre aux invites, utilisez le tableau « List de contrôle de premiere configuration du routeur de stockage » qui se trouve à la page 62. Dans le cas des QCM, les options possibles sont presentées entre crochets. Lorsque les valeurs nécessitent un format spécial, celui-ci est indiqué entre crochets. Si des valeurs ont déjà été saisies (notamment via le script de configuration initiale du système), la valeur actuelle enregistrée dans le système apparaît entre crochets. Les valeurs par défaut sont presentées entre parentheses à l'intérieur des crochets. Pour accepter une valeur actuelle ou une valeur par défaut, appuyez sur Entrée. S'il n'existe pas de valeur par défaut et si vous pouze sauter la question sans modifier ni fournir de valeurs, appuyez simplement sur Entrée.

Si vous avez configuré des interfaces ou identifié des serveurs qui se trouvent sur un sous-reseau différent de celui du routeur de stockage, vous devezmettre à jour sa table de routage en précisant les passerelles qui lui permettront d'acceder à ces interfaces et ces serveurs (utilisez pour cela la commande ip route).

Vous pouvez réutiliser la commande setup pour modifier ces paramètres de configuration de base. Vous pouvez également utiliser l'interface CLI ou l'interface graphique basée sur le Web pour modifier ou établre la configuration de base du réseau de stockage. Pour acceder à l'interface graphique basée sur le Web, placez-vous dans votre navigateur et appelez l'adresse IP de l'interface de gestion de routeur de stockage.

Présentation de l'interface CLI

L'interface CLI est accessible via une liaison Telnet à l'interface de supervision. Elle est également accessible par connexion directe EIA/TIA-232 à l'interface de console. L'interface CLI comporte toutes les commandes nécessaires à l'exécution des fonctions de supervision du routeur de stockage, y compris les mises à jour et la maintenance des logiciels.

Toutes les commandes CLI sont aptes à demander des informations supplémentaires à mesure qu'elles sont formulées et argumentées. L'appui sur la touche de tabulation à pour effet de compléter les mots où ils sont univoques. L'appui sur le point d'interrogation (?) fait apparaitre la liste de toutes les options possibles au stade en cours de la commande. Tout mot peut être tronqué à partir du point où il est univoque.

Distinction des majuscules et des minuscules dans l'interface CLI

Les commandes, les mots clés et les mots réservés de l'interface CLI ne tiennent pas compte de la différence entre majuscules et minuscules. Vous pouvez les saisir en majuscules ou en minuscules et mélanger les deux types de casse dans le même mot. Les chaînes de texte définies par l'utilisateur peuvent être formulées en majuscules et/ou en minuscules et sont conservées telles quelles dans la configuration.

Modes des commandes

L'interface de supervision du routeur de stockage est protégée par mot de passer. Vous doivent formuler un mot de passage pour acceder au routeur de stockage via Telnet (pour l'interface CLI) ou via l'interface graphique basée sur le Web.

Il existe deux niveaux d'autorisation :

Le mode Surveillance permet l'accès en lecture uniquement à l'état du routeur de stockage et aux informations de configuration de son système.
Le mode Administrateur permet à celui qui y a accès de configurer et superviser activement le routeur de stockage, ses listedes d'accès, ses instances de routage SCSI et le cluster dont il fait partie.

Les mots de passer des modes Surveillance et Administrateur peuvent être configurés la première fois dans l'assistant de configuration (reportez-vous à la section « Lancement de l'assistant de configuration » à la page 65). Le mot de passage par défaut défini en usine est hp pour les deux modes.

Invite de commande

L'invite de commande CLI comprend le nom de système du routeur de stockage. Si des modifications ont ete aportees a la configuration du systeme et quelles ne sont pas encore enregistrées, un astérisque () apparait au début de la ligne d'invite.

Mots réservés

Les mots réservés ne peuvent pas être utilisés comme valeurs ou comme noms dans les commandes CLI. Ils sont utilisés comme commandes et mots clés. Voici la liste des autres mots réservés de l'interface CLI.

La commande show cli permet d'afficher toute l'arborescence syntaxique des commandes CLI avec des informations utiles sur leurs paramètres et leurs arguments. Seules les commandes valides dans le cas du mode en cours sont affichées.

Vous pouvez n'afficher que certaines commandes en spécifient leur nom en paramètre de la commande show cli. Par exemple, show cli aaa debug scsi router fait apparaitre l'arborescence syntaxique de toutes les commandes aaa, toutes les commandes debug et toutes les commandes scsi router.

Touches spéciales

L'interface CLI gère un certain nombre de touches clavier spéciales.

Le Tableau 13 répertorie ces touches et leur fonction.

Tableau 13: Touches spéciales

Touche	Fonction
?	Répertorie les options possibles
Retour Arrière	Supprime le caractère précédent
Tabulation (Tab)	Complète le mot en cours
Ctrl-A	Ramène le curseur au début de la ligne
Ctrl-B ou Flèche dedéfillement vers lagauche	Recule d'un caractère
Ctrl-D	Supprime le caractère en cours
Ctrl-E	Amène le curseur à la fin de la ligne
Ctrl-F ou Flèche dedéfillement vers ladroite	Avance d'un caractère
Ctrl-K	Supprime le reste de la ligne à partir dela position actuelle
Ctrl-N ou Flèche dedéfillement vers lebas	Passé à la ligne suivante du tampon mémoired'historique
Ctrl-P ou Flèche dedéfillement vers lehaut	Passé à la ligne précédente du tampon mémoired'historique
Ctrl-T	Intervertit le caractère précédent et le caractèreen cours
Ctrl-U	Supprime la ligne
Ctrl-W	Supprime le mot précédent

Lancement d'une session de supervision CLI

Pour lancer une session de supervision CLI via une connexion Telnet au routeur de stockage, procédez comme suit.

1. Établissez une liaison Telnet avec le routeur de stockage.
2. Formulez le mot de passer en réponse à l'invite de connexion.
3. Saisissez la commande enable pour passer en mode Administrateur. (Facultatif).

Remarque: si vous comptez modifier la configuration du routeur de stockage, il est indispensable d'activer le mode Administrateur.

1. Formulez le mot de passer administrateur. (Facultatif).
2. Formulez toutes les commandes CLI nécessaires pour effectuer la tâche voulue.

Présentation de l'interface graphique basée sur le Web

Outre l'interface CLI, vous disposez de l'interface graphique basée sur le Web pour configurer le routeur de stockage. Vous pouvez l'utiliser d's la fin de l'exécution du script de configuration initiale du système, lequel est indispensable pour que l'interface de supervision du routeur de stockage dispose d'une adresse IP.

Pour acceder à l'interface graphique, placez-vous dans un navigateur et appelez l'adresse IP de l'interface de supervision du routeur de stockage à l'aide du protocole HTTP (par exemple, saisissez http://10.1.10.244).

Ouverture de session

Une fois l'URL du réseau de stockageappele, une page d'ouverture de session apparait. Vous pouvez vous connecter en tant que monitor (Surveillance) ou en tant que admin (Administrateur). Ce nom d'utilisateur et le mot de salle correspondant sont exigés. Pour plus de détails sur le nom et le mot de salle par défaut a utiliser pour ces deux options d'ouverture de session, veuillez vous reporter au Tableau 14. Si vous avez déjà configuré de nouveaux mots de salle pour les modes Surveillance et Administrateur, ce sont eux que vous devez indiquer.

Tableau 14: Connexion à l'interface graphique basée sur le Web

Options d'ouverture de session	Nom d'utilisateur	Mot de passer d'usine
Monitor (Surveillance)	monitor	hp
Admin (Administrateur)	admin	hp

Mode Surveillance

Ce mode d'utilisation de l'interface graphique basée sur le Web ne vous donnaera qu'un accès en lecture au routeur de stockage. Il ne permet ni de le configurer, ni de l'entrenir ni de le dépanner. Si vousCLSquez sur les menus Configuration, Maintenance ou Résolution des problèmes de l'interface graphique, une boîte de dialogue de connexion apparait et vous demande un nom d'utilisateur et le mot de passer du mode Administrateur.

Mode Administrator

En mode Administrateur, vous pouvez configurer, maintainir et déspanner le routeur de stockage. Si vous cliquez sur le menu Surveillance, une boîte de dialogue apparait et vous demande le nom d'utilisateur et le mot de passer du mode Surveillance.

Menu set liens

Les menus et les liens de l'interface graphique sontprésentés horizontally dans le haut de la page du navigateur. Le Tableau 15 les répertorie en précisant l'action qui intervient quand ils sont invoqués et le mode de session dans lequel ils sont disponibles.

Tableau 15 : Menu et liens

Menuus et liens	Action	Mode de session
Monitor (Surveillance)	Répertorie les options de menu du volet gauche à afficher dans le volet principal.	Monitor (Surveillance) uniquement
Configuration	Répertorie les options de menu du volet gauche à afficher dans le volet principal.	Admin (Administrateur) uniquement
Maintenance	Répertorie les options de menu du volet gauche à afficher dans le volet principal.	Admin (Administrateur) uniquement
Résolution des problèmes	Répertorie les options de menu du volet gauche à afficher dans le volet principal.	Admin (Administrateur) uniquement
Assistance technique	Ouvre la page « Service & Support » du site HP.com dans une nouvelle page de navigateur.	Monitor et Admin
Origine	Reient à la page d'accueil de l'interface graphique permettant de selectionner le mode de session.	Monitor et Admin
Aide	Ouvre l'aide en ligne de l'interface graphique dans une nouvelle fenêtre de navigateur.	Monitor et Admin

Installation des drivers iSCSI

La section qui suittraite des procedures d'installation des drivers iSCSI pour Linux et pour l'initiateur Cisco.

Installation du driver iSCSI pour Linux

Cette section indique comment installer les driver s iSCSI et compte les rubriques suivantes :

Conditions préalables, page 73

Installation du driver, page 73

Désinstallation du driver, page 75

Conditions préalables

La source du noyau doit être installée pour que le driver iSCSI soit correctement compilation.

Si vous procédez à la mise à niveau d'une installation antérieure du driver iSCSI, HP vous recommende de supprimer le fichier /etc/initiatorname.iscsi avant d'installer le nouveau driver.

Installation du driver

1. Execuétz la commande tar (1) pour décompresser l'archive source dans le réseau de votre choix. Cette archive contient un sous-repertoire correspondant à son nom.

cd /usr/src
tar xvf /path/to/linux-iscsi--<version>.tgz
cd linux-iscsi--<version>

1. Compilez le driver iSCSI. Si vos sources de noyau ne sont pas à l'endetroit habituel, ajoutez la mention 'TOPDIR=/path/to/kernel' ou éditez la définition de TOPDIR dans Makefile.

make

1. Utilisez le compte root pour installer le driver. Si le driver iSCSI est en cours d'utilisation, commencez par démonter tous les péripériques iSCSI et à décharger l'ancien driver iSCSI. Si vous produit Linux comme un driver iSCSI, il peut être nécessaire de le désinstaller préalablement.

make install

1. Mettez à jour le fichier /etc/iscsi.conf de sorte qu'il compte les adresses IP de vos cibles iSCSI. Voici le type d'entries que peut composer un fichier de configuration :

DiscoveryAddress=192.168.10.94

La page man de iscsi.conf contient une description plus détaillée du format du fichier de configuration. Pour afficher cette page, saisissez la commande suivante :

man iscsi.conf

1. Lancez les services iSCSI manuellement pour tester la configuration. Sur les systèmes Red Hat, lancez la commande suivante:

/etc/rc.d/init.d/iscsi start

Si le chargement du module de noyau iSCSI pose des problèmes, consultez le résultat du diagnostic dans le fichier /var/log/ifscsi.log.

L'initialisation iSCSI renvoie des informations sur tous les périphériques déetectés à la console ou dans dmseg (8). Par exemple :

Vendor: SEAGATE Model: ST39103FC Rev: 0002
Type: Direct-Access ANSI SCSI revision: 02
Detected scsi disk sda at scsi0, channel 0, id 0, lun 0
SCSI device sda: hdwr sector= 512 bytes.
Sectors= 17783240 [8683 MB] [8.7 GB]
sda: sda1
scsi singledevice 0 0 0 1

Les commandes de gestion de disque normales telles que fdisk, mkfs et fsck fonctionnent sur les péripériques iSCSI de type disque local.

/proc/scsi/iscsi contient en principe un fichier (numéro de contrôle) qui compte des informations sur les périphériques iSCSI.

Pour arrêter le driver iSCSI manuellement, formulez la commande suivante :

/etc/rc.d/init.d/iscsi stop

1. Modifiez vos scripts init pour qu'ils gèrent iSCSI. Si vous utilisez un produit Linux non-Red Hat, il peut être nécessaire d'éditer vos scripts init pour qu'ils exécutent correctement le script de configuration iSCSI. Vous pouvez également avoir à modifier l'ordre du script de démarrage pour que les services iSCSI ne soient lancés qu'après l'initialisation du réseau.
2. Répertoriez les partitions iSCSI de /etc/fstab.iscsi. Ce fichier a le même format que le fichier /etc/fstab. Les scripts init montent et démontent ces partitions automatiquement. Pour plus de détails sur la procédure à suivre, veuillagez vous reporter au fichier readme qui accompagne l'archive source du driver iSCSI.

Déinstallation du driver

1. Passez au repertoire source du driver à partir de l' étape 1 de l'installation.
2. À partir du compte root, formulez la commande suivante :

make remove

Ceci supprime les fichiers appropriés des dépertoires /lib/modules et /usr/local/sbin. Les fichiers de configuration du dépertoire /etc ne sont pas supprimés car ils sont nécessaires en cas d'installation future d'une nouvelle version de driver.

1. Sauvegardez un seul répertoire et supprimez le code source :

cd ..
rm -fr linux-iscsi--

Sequence d'installation de l'initiateur Cisco en environnement Microsoft Windows 2000

1. Placez-vous dans le réseau où se trouve le logiciel de l'initiateur et lancez Setup.exe.
   C:\SR2122\Initiator\Setup.exe
2. Répondez aux invites qui s'affichent et acceptez le contrat de licence.
3. Saisissez les adresses IP cibles nécessaires.
4. Lorsque cela vous est demandé, redémarrez le serveur de fichiers.

5. Une fois le système redémarré, connectez-vous à votre Domaine de test et allez dans Panneau de configuration /iSCSI Config. Double-cliquez sur l'icone dans le Panneau de configuration.

6. Pour garantir la connectivité du réseau, appuyez sur le bouton « Rescan » ou « Re-Login ». Vous doivent alors voir les adresses IP que vous avez ajoutées à l' étape 3.

7. Quittez l'écran de configuration de iSCSI.
8. Démarrez un navigateur Internet et ouvre l'interface graphique SR2122 en tant qu'Admin.
9. Allez à « Configuration des cibles SCSI et des entrées de liste d'accès » et terminez la configuration du stockage.

Étapes suivantes

Si vous n'avez pas fini d'utiliser l'assistant de configuration du routeur de stockage ou si vous voulez apporter au système des ajouts, des modifications ou des corrections, passez aux procédures décrites au Chapitre 6, « Configuration des paramètres du système ».

Si vous utilisez le service VLAN avec le routeur de stockage et si vous avez saisi tous les parametres voulus (à l'exception de ceux du routage SCSI) à l'aide de l'assistant de configuration (voir pour plus de détails le « Lancement de l'assistant de configuration » à la page 65), procédez à la configuration de VLAN à l'aide des procédures décrites au Chapitre 7, « Configuration de VLAN ».

Si vous n'avez besoin ni de VLAN ni de la répartition, passez directement au Chapitre 8, « Configuration du routage SCSI », afin de configurer plus précisément le routage SCSI.

Remarque: si vous comptez ajouter le routeur de stockage à un cluster existant, passez en revue les informations et les procédures du Chapitre 10, « Configuration d'un cluster Haute disponibilité », avant de configurer le routage SCSI.

Configuration des paramètres système

6

Le present chapitre explique comment configurer les paramètres système du réseau de stockage. Il comporte les sections suivantes :

Tâches préalables, page 78
Tâches de configuration, page 78
Configuration de l'interface de supervision, page 79
■ Configuration de l'heure et de la date, page 81
■ Configuration de l'accès à la supervision de réseau, page 82
Configuration des mots de passer, page 83
■ Configuration des coordonnées de l'administrateur, page 83
■ Configuration de l'interface Haute disponibilité (HA), page 84
Vérification et enregistrement de la configuration, page 85

Vous pouvez configurer et modifier les paramètres système à l'aide des commandes CLI (thème du présent chapitre) ou via l'interface graphique basée sur le Web. Pour acceder à cette dernière, place-vous dans votre navigateur et appelez l'adresse IP de l'interface de supervision du routeur de stockage. Une fois connecté, cliquez sur le lien Aide pour Brokerir l'aide en ligne sur l'utilisation de l'interface graphique.

Tâches préalables

Avant de passer à la configuration des paramètres système, assurez-vous que les opérations suivantes ont été effectuées :

• Vous doivent avoir le bon l'installation du matériel conformément aux instructions du Manuel d'installation du matériel du routeur de stockage
  Vous doivent avoir saisi les valeurs nécessaires au script de configuration initiale du système (pour plus d'informations, veuillez vous reporter à la section « Script de configuration initiale du système » dans le Chapitre 5, à la page 64)

Remarque: il n'est pas nécessaire d'effectuer les tâches de configuration décrites ici si vous ave eucreté intégralement l'assistant de configuration du routeur de stockage (à l'aide de la commande setup CLI formulée sans mot clé) ou si vous ave eucreté les composantes de cet assistant séparément à l'aide de toutes les commandes setup CLI sauf setup scsi.

Tâches de configuration

Pour configurer les paramètres système du réseau de stockage, vous devez effectuer les opérations suivantes :

1. Configurer l'interface de supervision.
2. Configurer l'heure et la date.
3. Configurer l'accès à la supervision de réseau. (Facultatif).
4. Configurer les mots de passer.
5. Configurer les coordonnées de l'administrateur.
6. Configurer l'interface Haute disponibilité (HA). (Facultatif).
7. Vérifier et enregistrer la configuration.

Remarque : vous pouvez vérifier et enregistrer la configuration à tout moment et en tout point du processus à l'aide des commandes save system bootconfig ou save all bootconfig.

La Figure 38 illustré l'exemple de configuration utilisé dans leprésent chapitre.

Figure 38 : Exemple de configuration des paramètres système

Configuration de l'interface de supervision

La configuration de l'interface de supervision consiste à définir le nom du système, son adresse IP, son masque IP, sa passerelle et ses serveurs DNS. Pour configurer l'interface de supervision, formulez les commandes suivantes :

Remarque : la Figure 38 n'a qu'une valeur d'exemple. Les adresses IP et les noms cités sont fictifs.

1. enable — Cette commande vous fait passer en mode Administrateur.
2. hostname SR_2122-MG1 — Cette commande spécifique ou modifie le nom du système. Le nom du système identifie le routeur de stockage tel qu'il est connu de l'interface de supervision. Il apparait immédiatement dans l'invite.
3. interface mgmt ip-address 10.1.10.244/24 — Cette commande spécifique ou modifie l'adresse IP et le masque de sous-réseau de l'interface de supervision.

Remarque: si le routeur de stockage doit faire partie d'un cluster, l'interface de supervision de tous les routeurs de stockage du cluster doit se couver sur son sous-réseau IP.

1. ip route 10.1.30.0/24 10.1.10.201 — Cette commande configure une adresse IP de passerelle. Ceci est nécessaire si le routeur de stockage est appelé à être supervisé à partir d'un poste extérieur au sous-résseau de supervision du routeur de stockage. La seconde adresse IP du paramètre identifie la passerelle du réseau de supervision du routeur de stockage qui doit donner accès au poste de supervision extérieur. (Facultatif).

Remarque : dans cet exemple, le masque prend la valeur 24 255.255.255.0, ce qui permet à tout hôte du sous-réseau 10.1.30.0 d'opérer comme poste de supervision.

1. ip name-server 10.1.40.243 10.1.50.249—Cette commande définit l'adresse IP des DNS primaire et secondaire. Si l'adresse IP de l'interface de supervision doit être corrélée à un nom d'hôte DNS, elle dispose ainsi de son adresse IP primaire. S'il existe un DNS secondaire, son adresse IP est la seconde de la commande. (Facultatif).
2. ip domain-name mystoragenet.com — Cette commande spécifie le nom de Domaine du routeur de stockage. Elle est à utiliser conjointement avec la commande ip name-server. (Facultatif).
3. ip route 10.1.40.243/32 10.1.10.201—Cette commande configue une adresse IP de passerelle pour le cas où le serveur DNS primaire se trouve hors du sous-réseau de supervision du routeur de stockage. La seconde adresse IP du paramètre spécifique la passerelle du réseau de supervision du routeur de stockage qui doit donner accès au serveur DNS primaire. (Facultatif).

Remarque : dans cet exemple, le masque prend la valeur 32 255.255.255.255, ce qui spécifie comme serveur DNS primaire l'hote ayant l'adresse IP 10.1.40.243.

1. ip route 10.1.50.249/32 10.1.10.201—Cette commande configue une adresse IP de passerelle pour le cas où le serveur DNS secondaire se trouve hors du sous-réseau de supervision du routeur de stockage. La seconde adresse IP du paramètre spécifique la passerelle du réseau de supervision du routeur de stockage qui doit donner accès au serveur DNS secondaire. (Facultatif).

Remarque : dans cet exemple, le masque prend la valeur 32 255.255.255.255, ce qui spécifie comme serveur DNS secondaire l'hote ayant l'adresse IP 10.1.50.249.

Configuration de l'heure et de la date

La configuration de l'heure et de la date consiste à préciser l'heure, la date, le fuseau horaire et le serveur de synchronisation. Pour configurer ces paramètres, formulez les commandes suivantes :

1. enable — Cette commande vous fait passer en mode Administrateur.
2. Clock set 08:20:00 02 15 2002 — Cette commande définit l'heure et la date (exemple : 08 heures 20 minutes ; 15 février 2002).
3. Clock timezonefuseau_horaire — Cette commande identifie le fuseau hora du lieu où se trouve le routeur de stockage. Si vous ne précise pas de fuseau hora, c'est l'heure GMT qui est adoptee par défaut. Pour utiliser la commande clock timezone, il vous faut connaître l'intitulé légal de votre « fuseau_horaire » de référence. Pour obtenir la liste des valeurs de « fuseau_horaire » connues et admises, utiliser la commande clock timezone ?.
4. NTP peer 10.1.60.86 — Cette commande précise le nom ou l'adresse IP du serveur NTP (serveur de synchronisation) avec lequel vous pouze accorder le routeur de stockage. (Facultatif).
5. IP route 10.1.60.86/32 10.1.10.201 — Cette commande précise l'adresse IP de la passerelle pour le cas où le serveur NTP se trouve hors du sous-réseau de supervision du routeur de stockage. La seconde adresse IP du paramètre identifie la passerelle du réseau de supervision du routeur de stockage qui doit donner accès au serveur NTP. (Facultatif).

Remarque: Dans cet exemple, le masque prend la valeur 32 255.255.255.255, ce qui spécifie l'hote ayant l'adresse IP 10.1.60.86.

Configuration de l'accès à la supervision de réseau

La configuration de l'accès à la supervision de réseau consiste à paramétrer SNMP. Pour configurer l'accès à SNMP, formulez les commandes suivantes :

1. enable — Cette commande vous fait passer en mode Administrateur.
2. no restrict all telnet—Cette commande active l'accès par Telnet sur toutes les interfaces. Par défaut, Telnet n'est accessible que sur l'interface de supervision. (Facultatif).
3. snmp-server community world ro — Cette commande précise le nom de la communauté qui a accès en lecture seule au routeur de stockage (c'est-à-dire la communauté qui n'obtient une réponse positive du routeur de stockage qu'aux commandes GET). La communauté de lecture par défaut est public. (Facultatif).
4. snmp-server community mynetmanagers rw—Cette commande précise le nom de la communauté qui a accès en écriture au routeur de stockage (c'est-à-dire la communauté qui obtient une réponse positive du routeur de stockage à ses commandes SET). La communauté d'écriture par défaut est private. (Facultatif).
5. snmp-server host 10.1.30.17 version 2 traps — Cette commande précise l'adresse IP du premier hôte destinataire des notifications d'interruption ainsi que la version d'interruption. La version d'interruption par défaut est la version 1.

Remarque: dans cet exemple, les hôtes destinataires des notifications d'interruption ont des adresses IP extérieures au sous-réseau de supervision du routeur de stockage. Ceci ne pose pas de problème puisque nous avons déjà définir l'adresse d'une passerelle donnant accès aux hôtes du sous-réseau 10.1.30.0 (à la section « Configuration de l'interface de supervision »).

1. snmp-server host 10.1.30.18 traps — Cette commande précise l'adresse IP du second hôte destinataire des notifications d'interruption. La version d'interruption par défaut est la version 1. (Facultatif).
2. snmp-server sendauthtraps — Cette commande active l'émission de notifications d'éché c d'authentication. (Facultatif).
3. no snmp-server linkupdown all — Par défaut, l'agent SNMP génére des notifications d'ouverture et de fermeture de liaison pour toutes les interfaces. Dans cet exemple, la commande désactive l'émission. (Facultatif).

Configuration des mots de passage

La configuration des mots de passerie consiste à définir le mot de passer du mode Surveillance et du mode Administrateur pour l'accès à l'interface de supervision 10/100 Ethernet (utilisées via Telnet pour l'interface CLI et via HTTP pour l'interface graphique basée sur le Web). Vous pouvez appliquer ces mots de passer à l'interface de console EIA/TIA-232. Pour configurer les mots de passer, formulez les commandes suivantes :

Remarque: le mot de passer par défaut défini en Usine est hp pour les deux modes (Administrateur et Surveillance).

1. enable — Cette commande vous fait passer en mode Administrateur.
2. Monitor password janu01 — Cette commande définit le mot de passer « janu01 » pour l'accès au mode Surveillance.
3. Admin password electr@50 — Cette commande définit le mot de passer « electr@50 » pour l'accès au mode Administrateur.
4. Restrict console — Cette commande rend les mots de passer des modes Surveillance et Administrateur obligatoires pour l'accès au routeur de stockage via une console connectée à l'interface EIA/TIA-232. (Facultatif).

Configuration des coordonnées de l'administrateur

La configuration des coordonnées de l'administrateur consiste à indiquer le nom, l'adresse E-mail, le numéro de téléphone et le numéro de pager de l'administrateur de système du réseau de stockage. Pour configurer les coordonnées de l'administrateur, formulez les commandes suivantes :

1. enable — Cette commande vous fait passer en mode Administrateur.
2. Admin contactinfo name Patrice Hourlet email phhourlet@monréseau.com phone [phone] pager 01-26-37-10-47 — Cette commande précise en paramètre le nom, l'adresse E-mail, le numéro de téléphone et le numéro de pager de l'administrateur. Toute chaîne de texte comportant des espaces doit être entourée de guillemets simples (apostrophes) ou doubles.

Remarque: la commande admin contactinfo impose de préciser un seul paramètre ou les quatre paramètres à la fois.

Configuration de l'interface Haute disponibilité (HA)

Il est indispensable de configurer l'interface Haute disponibilité (HA) dans tous les cas où le routeur de stockage fait partie d'un cluster. Pour configurer l'interface HA, formulez les commandes suivantes :

1. enable — Cette commande vous fait passer en mode Administrateur.
2. Show cluster — Cette commande fait apparaitre les informations sur le cluster et renvoie le content du champ « HA Configuration », qui indique si le routeur de stockage fonctionne en cluster ou de façon autonome. Vous devez également vous assurer que l'interface HA possède une adresse IP conforme.
3. setup cluster — Cette commande lance l'assistant de configuration de cluster. Cet assistant vous invite à effectuer les opérations suivantes :

■ Sélectionner le mode de configuration de HA approprié (autonome ou en cluster).
- Spécifier l'adresse IP et le masque de sous-réseau de l'interface HA. L'interface HA et l'interface de supervision doivent se couver sur des réseaux IP différents. Dans le cluster, les interfaces HA de tous les routeurs de stockage doivent se couver sur le même sous-réseau IP.
- Modifier (si nécessaire) le nom du cluster.
L'assistant L'assistant: L'assistant.

— Si vous la conservez, cette configuration et les instances de routage SCSI sont répliquées sur les autres routeurs de stockage du cluster.
- Si vous la supprimez, cette configuration et les instances de routage, SCSI sont effacées du routeur de stockage.

Si vous agregez le routeur de stockage à un cluster, toutes les listedes d'accès précédemment définies sont effacées et replacées par celles du cluster. Ce remplacement a lieu même si vous decide de conserver la configuration actuelle du routeur de stockage. Si vous pouzemettre les listedes d'accès propres au routeur de stockage à la disposition du cluster, vous devez les enregistrer dans un fichier puis, après l'agrogation au cluster, les restaurer. Pour plus de détails, veuillez vous reporter au Chapitre 10, « Configuration d'un cluster Haute disponibilité »

Le système vous demande de confirmer la conservation ou la suppression de la configuration actuelle du routeur de stockage. En response, saisissez yes. Le système redémarre automatiquement.

Vérification et enregistrement de la configuration

Vérifiez les paramètres système à l'aide de la procédure ci-dessous. Vous pouvez enregistrer la configuration à tout moment à l'aide des commandes save system bootconfig ou save all bootconfig. Vousdez enregistrer la configuration en cours pour qu'elle soit prise en compte à la réinitialisation du routeur de stockage.

Pour vérifier la configuration, formulez les commandes suivantes :

1. enable — Cette commande vous fait passer en mode Administrateur.
2. Show system — Cette commande fait apparaitre des informations sur le système, notamment son nom, la version de son logiciel, la date, l'heure, le fuseau horaire de referencia, le serveur NTP, le serveur DNS et l'adresse IP de l'interface de supervision et de l'interface HA.
3. Show IP route — Cette commande fait apparaitre la table de routage du système. (Facultatif).
4. Show SNMP — Cette commande fait apparaitre la configuration de la supervision SNMP pour le routeur de stockage. (Facultatif).
5. Show admin—Cette commande fait apparaitre les coordonnées de l'administrateur du routeur de stockage. (Facultatif).
6. Show cluster — Cette commande fait apparaitre le nom du cluster auquel vous avez agrége le routeur de stockage. (Facultatif).
7. Show bootconfig — Cette commande fait apparaitre la configuration de démarrage du routeur de stockage. (Facultatif).
8. Show bootconfig — Cette commande fait apparaitre la configuration actuelle du routeur de stockage. (Facultatif).

Configuration d'un réseau local virtuel

7

Ce chapitre explique comment configurer votre routeur de stockage pour un réseau local virtuel (VLAN) et compte les sections suivantes :

Tâches préalables, page 88
Encapsulation VLAN, page 88
Tâches de configuration, page 88
■ Configuration du réseau local virtuel avec VTP, page 90
■ Configuration du réseau local virtuel sans VTP, page 91
Configuration d'une route IP, page 92
Vérification et enregistrement de la configuration, page 92
Attribution d'un réseau local virtuel à une instance de routage SCSI, page 94

Vous pouvez configurer un réseau local virtuel à l'aide des commandes CLI, comme déscrit dans ce chapitre, ou en utilisant une interface utilisateur graphique basée sur le Web. Pour acceder à l'interface utilisateur graphique basée sur le Web, pointez votre navigateur sur l'adresse IP de l'interface de supervision du routeur de stockage. Une fois connecté, cliquez sur le lien Help (Aide) pour acceder à l'aide en ligne de l'interface.

Tâches préalables

Avant de configurer le réseau local virtuel assurez-vous d'avoir configuré tous les paramètres système, comme déscrit dans le Chapitre 5 « Configuration du routeur de stockage » ou le Chapitre 6 « Configuration des paramètres système »

Encapsulation VLAN

Le routeur de stockage utilise la norme IEEE 802.1Q pour l'encapsulation du réseau local virtuel.

Remarque: si le routeur de stockage est connecté à un commutateur, le port du commutateur doit être configuré comme port de liaison et l'encapsulation doit être définie sur 802.1Q, et non Inter-Switch Link (ISL), qui est le paramètre par défaut des ports de liaison.

Tâches de configuration

Pour configurer un réseau local virtuel sur le routeur de stockage :

1. Configurez le réseau local virtuel avec ou sans le protocole VLAN Trunking Protocol (VTP).
2. Configurez une route IP.
3. Vérifiez et enregistrez la configuration.

Remarque: vous pouvez vérifier et enregistrer la configuration à n'importe quel moment du processus d'exécution des tâches de configuration. Enregistrez votre configuration en utilisant la commande CLI save all bootconfig. Cette commande enregistrre toutes les données de configuration dans la configuration de démarrage qui sera utilisé lorsque le routeur de stockage redémarre.

1. Passez à l' étape 8, « Configuration du routage SCSI » pour configurer le routage SCSI et attribuer un réseau local virtuel à une instance de routage SCSI.

La Figure 39 compare the configuration du routeur de stockage pour le réseau local virtuel avec VTP et sans VTP

Figure 39: Comparaison de la configuration d'un réseau local virtuel avec VTP et sans VTP

Configuration du réseau local virtuel avec VTP

La configuration du réseau local virtuel avec le protocole VLAN Trunking Protocol (VTP) consiste à attribuer un nom de Domaine VTP et à configurer le mode VTP pour le client. VTP est un protocole de Cisco Systems utilisé pour propagated les informations VLAN dans un réseau commuté.

Pour configurer le réseau local virtuel avec VTP, procédez comme suit :

Remarque: VTP peut uniquement etre utilise dans un environnement reseau Cisco.

1. enable — Cette commande active le mode Administrateur
2. vtp domain opus—Cette commande attribue l'opus de nom de Domaine VTP auquel appartient le routeur de stockage. Si le nom de Domaine n'est pas spécifique, le routeur de stockage s'attribue lui-même au premier Domaine duquel il reçoit un message VTP. Le paramètre par défaut est none (aucun).
3. vtp mode client—Le paramètre par défaut du mode VTP est client. Définisse le mode VTP sur client si le paramètre actuel est transparent.

En mode client, le routeur de stockage échange des paquets VTP avec un commutateur relié en externe pour connaître les réseaux locaux virtuels accessibles dans le réseau.

Remarque : le mode VTP est un élément de la configuration applicable à tout le cluster. Lorsqu'il est configuré par l'utilisateur et enregistré, ce paramètre de mode est activé sur tous les routeurs dans le cluster.

Configuration du réseau local virtuel sans VTP

La configuration du réseau local virtuel sans VTP consiste à configurer le mode VTP sur Transparent, à attribuer un VID et, le cas échéant, à attribuer un nom et une taille maximal d'unité de transmission (MTU) au réseau local virtuel.

Pour configurer le réseau local virtuel sans VTP,procédez comme suit :

1. enable — Cette commande active le mode Administrateur.
2. vtp mode transparent—Cette commande définit le mode VTP pour le routeur de stockage sur transparent. En mode Transparent, le routeur de stockage n'échange pas de paquets VTP et les réseaux locaux virtuels doivent être configurés manuellement. Le paramètre par défaut est client.

Remarque: le mode VTP est un élément de la configuration applicable à tout le cluster. Lorsqu'il est configuré par l'utilisateur et enregistrré, ce paramètre de mode est activé sur tous les routeurs dans le cluster.

1. vlan 100 or vlan 100 name Engineering and mtusize 9000 — Cette commande attribue un numéro VID d'identification VLAN indiquant uniquement ce réseau local virtuel. Le VID peut être un nombre entier de 1 à 4095.

Le cas échéant, un nom unique Engineering de 32 caractères maximum, peut être attribué à un réseau local virtuel. Si aucun nom n'est spécifique, un nom par défaut est automatiquement attribué. Le nom par défaut contient le préfixe VLAN suivé par le VID, et se termine par quatre bits (par exemple, VLAN0100).

Le cas échéant, vous pouvez spécifique la taille d'unité de transmission (MTU) avec une valeur s'échéonnant entre 1500 et 9000. La valeur par défaut est 1500.

Remarque: les reseaux locaux virtuels sont des éléments de la configuration applicable à tout le cluster. Lorsqu'ils sont configurés par l'utilisateur et enregistrrés, les informations relatives au réseau local virtuel sont propagatedes à tous les routeurs dans le cluster.

Configuration d'une route IP

La configuration d'une route IP pour l'accès au réseau local virtuel consiste à spécifique une route statique utilisant une passerelle reliée au réseau local virtuel désiré. Pour configurer une route IP précédez comme suit.

1. enable — Cette commande active le mode Administrateur.
2. ip route 10.2.90.285/32 10.2.10.233, interface ge2, and VLAN 100 — Cette commande spécifique l'adresse IP et le masque de sous-réseau 10.2.90.285/32 de la destination. Définissez le masque de sous-réseau comme 255.255.255.255. Dans cet exemple, le masque de sous-réseau a été définir en utilisant le style CIDR /32.

En outre, spécifiez l'adresse IP de la passerelle 10.2.10.233, le nom de l'interface ge2 et le VID 100.

Remarque: pour couver le numéro VID désiré, utilisez la commande show vlan. Les VID sont répertoriés dans la colonne VLAN.

Vérification et enregistrement de la configuration

Pour vérifier le fonctionnement et la configuration de VTP et VLAN, procédez comme suit. Vous pouvez enregistrer la configuration à tout moment à l'aide de la commande save all bootconfig. Vous devez enregistrer la configuration executée dans la configuration de démarriage afin qu'elle soit retenue par le routeur de stockage lorsqu'il redémarre. Une fois la configuration enregistrée, vous pouvez vérifier que la configuration à utiliser lorsque le routeur de stockage redémarre correspond à la configuration executée actuellesment.

Pour vérifier les informations de fonctionnement VTP, procédez comme suit :

1. enable — Cette commande active le mode Administrateur.
2. show vtp — Cette commande affiche les informations de fonctionnement VTP (Exemple : 1).

Example 1: Vérification des informations de fonctionnement VTP

[Storage Router]\# show vtp]
Configuration Revision : 8
Number of existing VLANs : 4
VTP Operating Mode : Client
VTP Domain Name : opus

Pour vérifier les paramètres configurés VTP, procédez comme suit :

1. enable — Cette commande active le mode Administrateur.
2. show vtp config — Cette commande affiche les paramétres configurés VTP (Exemple : 2).

Example 2: Vérification des paramètres configurés VTP

[Storage Router]#showvtpconfig vtpmodeclient vtpdomainopus

Utilisez la procédure suivant pour vérifier les informations de fonctionnement actuelles pour tous les réseaux locaux virtuels soit apprises du réseau qui utilise VTP en mode client, soit configurées locally tout en étant en mode transparent.

1. enable — Cette commande active le mode Administrateur.
2. show vtp — Cette commande affiche les informations de fonctionnement VLAN actuelles (Exemple : 3).

Example 3: Vérification des informations de fonctionnement VLAN

[Storage Router]#showvlan VLANName StatusPorts 100 Engineering active ge2 200 Manufacturing active ge2 VLANType MTU Interfaces 100 enet 1500 ge2VLAN100 200 enet 1500 ge2VLAN200

Pour vérifier les informations configurées VLAN, procédez comme suit :

1. enable — Cette commande active le mode Administrateur.
2. show vtp config — Cette commande affiche les informations configurées VTP (Exemple : 4).

Example 4: Vérification des informations de configuration VLAN

\[Storage Router]\# show vlan config\nlan 100 name Engineering mtu 1500\nlan 200 name Manufacturing mtu 1500

Attribution d'un réseau local virtuel à une instance de routage SCSI

Pour attribuer un réseau local virtuel à une instance de routage SCSI utilisez la commande scsi router serverif vlan. Cette procEDURE est décrite dans la section « Configuration d'une interface serveur » du Chapitre 8 « Configuration du routage SCSI ». HP recommende de suivre les étapes de configuration pour configurer le routage SCSI dans l'ordre donné dans ce chapitre lorsque vous âtes prét à configurer le routage SCSI.

Configuration du routage SCSI

8

Le present chapitre explique comment configurer le routeur de stockage pour le routage SCSI. Il comporte les sections suivantes :

Tâches préalables, page 96
Tâches de configuration, page 96
- Création d'une instance de routage SCSI, page 101
■ Configuration d'une interface de serveur, page 101
ConfigurationdescriblessICSI.,page102
■ Configuration des listedes d'accès, page 106
■ Configuration des accès, page 107
Vérification et enregistrement de la configuration, page 110
Valeurs par défaut pour les interfaces Fibre Channel, page 112

Vous pouvez configurer le routage SCSI à l'aide des commandes CLI (thème duprésent chapitre) ou via l'interface graphique basée sur le Web. Pour acceder à cette dernière, placez votre navigateur sur l'adresse IP de l'interface de supervision du routeur de stockage. Une fois connecté, cliquez sur le lien Aide pour obtenir l'aide en ligne sur l'utilisation de l'interface graphique.

Tâches préalables

Avant de configurer le routage SCSI, assurez-vous que tous les paramètres système sont configurés conformément aux indications du Chapitre 5, « Configuration du réseau de stockage » et du Chapitre 6, « Configuration des paramètres système ».

Si vous comptez utiliser le service VLAN avec le routeur de stockage, commencez par configurer les VLAN conformément aux indications du Chapitre 7, « Configuration de VLAN ».

Tâches de configuration

Procedez comme suit pour configurer le routage SCSI sur le routeur de stockage :

1. Créez une instance de routage SCSI. Une fois l'instance 创建, vous la configurerez avec les paramètres d'interface de serveur, les cibles iSCSI et l'accès par les hôtes IP.
2. Configurez l'interface de serveur avec ou sans VLAN.
3. Configurez les cibles iSCSI.
4. Configurez une liste d'accès identifient les hôtes IP qui peuvent accéder aux cibles iSCSI configurées dans le cadre des instances de routage SCSI. La liste d'accès est indispensable pour spécifique les accès aux cibles iSCSI de façon individuelle pour des hôtes IP précis. Elle n'est pas nécessaire si vous comptez donner l'accès aux cibles iSCSI des instances de routage à tous les hôtes IP. (Facultatif)
5. Configurez l'accès. Ceci identifie les hôtes IP qui peuvent acceder aux cibles iSCSI configurées dans le cadre des instances de routage SCSI.
6. Vérifiez et enregistrez la configuration.

Remarque: cette étape est représentée comme étant la première de la procédure, mais vous pouvez vérifier et enregistrer la configuration à tout moment. Pour enregistrer la configuration, utilisez la commande CLI save all bootconfig. Cette commande enregistré toutes les données en cours dans la configuration d'amorçage qui est utilisé lors de la réinitialisation du routeur de stockage.

Attention : lorsque vous apportez des modifications à une instance de routage SCSI (par exemple en ajoutant ou en supprimant des cibles ou en modifiant les accès), veillez à apporter les modifications complémentaires à la configuration des drivers iSCSI des hôtes IP qui utilisent cette instance de routage SCSI pour acceder aux ressources de stockage. Pour plus de détails, reportez-vous à la section « Installation des drivers iSCSI » du Chapitre 5 ou aux fichiers readme associés aux drivers iSCSI concernés. Les derniers drivers iSCSI en date ainsi que les fichiers readme et des modèles de configuration sont disponibles sur le site Web http://www.hp.com/support.

La Figure 40 illustré les éléments de configuration de routage SCSI et la Figure 41 illustré le modele de configuration utilisé comme exemple dans le present chapitre. La Figure 42 montre en quoi les instances de routage SCSI déterminant les accès par VLAN aux périphériques de stockage.

Remarque: la configuration de l'instance de routage SCSI n'inclut pas celle des interfaces FC. Une fois l'instance de routage SCSI configurée, toutes les interfaces FC sont disponibles. Pour plus d'informations sur les caractéristiques par défaut des interfaces FC, veillez vous reporter à la section « Valeurs par défaut des interfaces FC » à la page 112.

Routeur de stockage SR 2122 configuré pour le routage SCSI

Figure 40 : Éléments de configuration du routage SCSI

Figure 41 : Exemple de configuration des paramètres de routage SCSI

Routeur de stockage SR 2122 HP configuré pour le routage SCSI
Figure 42 : La configuration du routage SCSI détermine l'accès par VLAN au stockage

Creation d'une instance de routage SCSI

La création d'une instance de routage SCSI consiste à la nommer. Pour créé une instance de routage SCSI, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus—Cette commande cree une instance de routage SCSI en lui donnant le nom zeus.

Remarque : vous pouvez définir jusqu'à 12 instances sur le même routeur de stockage ou sur le cluster dont il fait partie. Pour plus de détails sur la configuration des clusters de routeurs de stockage avec la fonction « Haute disponibilité », veillez vous reporter au Chapitre 10, « Configuration d'un cluster Haute disponibilité »

Configuration d'une interface de serveur

La configuration d'une interface de serveur consiste à l'affector à une instance de routage SCSI avec une adresse IP et un masque de sous-réseau. Si le routeur de stockage doit être utilisé avec VLAN, spécifique le VID de celui-ci.

Sans VLAN

Pour configurer une interface de serveur pour une instance de routage SCSI, utilisez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus serverif ge2 VLAN 100 10.1.0.45/24 — Cette commande affecte l'interface de serveur ge2 à l'instance de routage SCSI zeus. Elle spécifie l'adresse IP et le masque de sous-résseau 10.1.0.45/24 que les hôtes IP doivent utiliser pour acceder à l'interface de routage SCSI. Dans cet exemple, le masque de sous-résseau 255.255.255.0 est définì à l'aide du style CIDR /24.

Avec VLAN

Pour affecter une interface de serveur avec VLAN à une instance de routage SCSI, utilisez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus serverif ge2 VLAN 100 10.1.0.45/24—Cette commande affecte un VLAN identifié par son VID 100 à l'instance de routage SCSI zeus. Vous spécifie l'interface de serveur ge2 et l'adresse IP avec masque de sous-réseau 10.1.0.45/24 que le VLAN utilisera pour acceder à l'instance de routage SCSI. Dans cet exemple, le masque de sous-réseau 255.255.255.0 est définì à l'aide du style CIDR /24.

Remarque : pour connaître le VID, utilisez la commande show vlan. Les VID sont répertoriés dans la colonne VLAN.

Configuration des cibles iSCSI.

La configuration des cibles iSCSI consiste à les spécifique, à spécifique l'instance de routage SCSI auxquelles vous les affectez et à les mapper sur un périhérique de stockage physique. Lorsque vous affectez une cible iSCSI, vous pouvez spécifique leur périhérique de stockage par son adresse physique, par son numéro de série ou encore par le numéro d'index qui lui est attribué.

Remarque : il ne suffit pas de configurer de nouvelles cibles iSCSI pour que les hôtes IP y aient accès. Vous doivent en plus configurer les accès à ces cibles en suivant les instructions de la section « Configuration des accès », plus loin dans le même chapitre.

Utilisez les procédures suivantes en fonction du type de mappage et du type d'adressage du stockage :

Mappage de cible avec LUN utiliser l'adressage WWPN, page 103
■ Mappage de cible avec LUN utiliser l'adressage LUNWWN, page 104
■ Mappage de cible avec LUN utilisant l'adressage par numero de série, page 104
■ Mappage de cible seule utilisant 1'adressage WWPN, page 105

Example 5: Lieste indexée des périhériques de stockage

id	interface	lunwn	wwpn	tgtid	lun	vendor	product	serial number
1	fc4	20000020371912d5	22000020371912d5	n/a	0	DEC	HSG80	LS099969000019511C2H
2	fc4	20000020371912da	22000020371912da	n/a	0	DEC	HSG80	LS097776000019511C3B
3	fc4	200000203719129d	220000203719129d	n/a	0	DEC	HSG80CCL	LS1019996900000194511NGQ
4	fc4	2000002037191505	2200002037191505	n/a	0	COMPAQ	MSA1000	LS10199000019451JM5
5	fc4	20000020371912b2	22000020371912b2	n/a	0	COMPAQ	MSA1000	LS099843000019430RC7
6	fc4	200000203719152e	220000203719152e	n/a	0	COMPAQ	MSA1000	LS093221000019451JM5

Mappage de cible avec LUN utiliser l'adressage WWPN

Pour mapper les cibles iSCSI sur des périhériques identifiés par leur adresse physique, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target chimaeraApps LUN 24 WwPN 22:00:00:20:37:19:15:05 LUN 0 — Cette commande spécifique l'instance de routage SCSI zeus. Elle spécifie la cible iSCSI chimaeraApps avec LUN 24 et la mappe sur l'adresse physique WWPN 22:00:00:20:37:19:15:05 LUN 0.

Pour mapper les cibles iSCSI sur des périhériques identifiés par leur numéro d'index, formulez les commandes suivantes:

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target chimaeraApps LUN 31 WWPN #:— Cette commande spécifie l'instance de routage SCSI zeus. Elle spécifie la cible iSCSI chimaeraApps avec le LUN 31 etappele la liste indexée des adresses de stockage disponibles en terminant la commande par le symbole numérique suivi d'un point d'interrogation #:
3. SCSIRouter zeus target chimaeraApps LUN 31 WWPN #4 — Cette commande selectionne une adresse physique repérée par un numéro d'index (voir le numéro d'index 4 dans l'Exemple 5) pour mapper la combinaison de la cible iSCSI chimaeraApps et du LUN 31 sur l'adresse physique WWPN 22:00:00:20:37:19:15:05, LUN 0.

Mappage de cible avec LUN utiliser l'adressage LUNWWN

Pour mapper les cibles iSCSI sur des périhériques identifiés par leur adresse physique, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target chimaeraApps LUN 17 LUNWWN 22:00:00:20:37:19:12:9d — Cette commande spécifique l'instance de routage SCSI zeus. Elle spécifique la cible iSCSI chimaeraApps avec LUN 17 et la mapper sur l'adresse physique LUNWWN 22:00:00:20:37:19:12:9d.

Pour mapper les cibles iSCSI sur des périhériques identifiés par leur numéro d'index, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target chimaeraApps LUN 17 WwPN #?—Vous spécifiez l'instance de routage SCSI zeus. Cette commande spécifie la cible iSCSI chimaeraApps avec le LUN 17 et appepe la liste indexée des adresses de stockage disponibles en terminant la commande par le symbole numérique suivi d'un point d'interrogation #?.
3. SCSIRouter zeus target chimaeraApps LUN 17 LUNwWN #3 — Cette commande selectionne une adresse physique repéréée par un numéro d'index (voir le numéro d'index 3 dans l'Exemple 5) pour mapper la combinaison de cible iSCSI chimaeraApps et LUN 17 sur l'adresse physique LUNwWN 22:00:00:20:37:19:12:9d.

Mappage de cible avec LUN utiliser l'adressage par numero de série

Pour mapper les cibles iSCSI sur des périphériques identifiés par leur numéro de série, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target pegasus_web LUN 3 serial number LS093221000019451JM5 — Cette commande spécifique l'instance de routage SCSI zeus. Elle spécifie la cible iSCSI pegasus_web avec le LUN 3 et la mapper sur le nombre de série LS093221000019451JM5.

Pour mapper les cibles iSCSI sur des périhériques identifiés par leur numéro d'index, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target pegasus_web LUN 3 serial number #?— Cette commande spécifie l'instance de routage SCSI zeus. Elle spécifie la cible iSCSI pegasus_web avec le LUN 3 et appepe la liste indexée des adresses de stockage disponibles en terminant la commande par le symbole numérique suivi d'un point d'interrogation #?.
3. SCSIRouter zeus target pegasus_web LUN 3 serial number #6—Cette commande sélectionne une adresse physique repérée par un numéro d'index (voir le numéro d'index 6 dans l'Exemple 5) pour mapper la combinaison de la cible iSCSI pegasus_web et du LUN 3 sur le numéro de série de l'adresse physique LS093221000019451JM5.

Mappage de cible seule utilisant l'adressage WWPN

Pour mapper les cibles iSCSI sur des périhériques identifiés par leur adresse physique, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target pegasus_email WWPN 22:00:00:20:37:19:12:da — Cette commande spécifique l'instance de routage zeus. Elle spécifie la cible iSCSI pegasus_email et la mapper sur l'adresse WWPN physique 22:00:00:20:37:19:12:da et sur tout LUN disponible inclus dans ce WWPN.

Pour mapper les cibles iSCSI sur des périhériques identifiés par leur numéro d'index, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target pegasus_email WWPN #:— Cette commande spécifique l'instance de routage SCSI zeus. Elle spécifie la cible iSCSI pegasus_email et appele la liste indexée des adresses de stockage disponibles en terminant la commande par le symbole numérique suivi d'un point d'interrogation #:
3. SCSIRouter zeus target pegasus_email WWPN #2—Cette commande sélectionne une adresse physique repérée par un numéro d'index (voir le numéro d'index 2 dans l'Exemple 5) pour mapper la cible iSCSI pegasus_email sur l'adresse WWPN physique 22:00:00:20:37:19:12:da.

Configuration des listedes d'accès

La configuration des listedes d'accès consiste à leur donner un nom et à identifier les hôtes IP qui sont autorisés à accéder aux péripériques de stockage via des noms de cibles iSCSI. Il existe trois façon d'identifier les hôtes IP :

Par leur adresse IP
- Par leur nom d'utilisateur CHAP (utilisé pour l'authentication iSCSI)
- Par leur nom iSCSI - Le nom iSCSI est une chaine de caractères UTF-8 répondant aux normes fonctionnelles iSCSI. Il s'agit d'un identificateur de nœud iSCSI définitif, qui est général lors de la création des cibles.

Une liste d'accès peut composer plusieurs types de mentions identificatrices. Pour obtenir l'accès à une cible de stockage associée à une liste d'accès, les hôtes IP doivent avoir dans leur propre liste des mentions identificatrices correspondantes. Par exemple, si une liste d'accès comporte des types de mention identificatrices composés à la fois de l'adresse IP et du nom iSCSI, tout hôte qui demande l'accès aux ressources de stockage associées doit avoir à la fois l'adresse IP et le nom iSCSI correspondants.

La liste d'accès est indispensable pour spécifique les accès aux cibles iSCSI de façon individuelle pour des hôtes IP précis. Elle n'est pas nécessaire si vous comptez donner l'accès aux cibles iSCSI des instances de routage à tous les hôtes IP.

Remarque: si la liste d'accès comporte la mention d'un nom d'utilisateur CHAP, l'authentication iSCSI doit être activée sur l'instance de routage SCSI utilisée pour acceder à la cible. Pour plus d'informations sur l'authentication AAA et iSCSI, veillez vous reporter au Chapitre 9, « Configuration de l'authentication »

Pour creer une liste d'accès, formulez les commandes ci-dessous. Dans cette procédure, la liste d'accès est appelée aegis et les identificateurs des hôtes IP consistent en adresses IP (10.2.0.23, 10.3.0.36 et 10.4.0.49) et en un nom d'utilisateur CHAP (12h7b.lab2.webservices):

1. enable — Cette commande active le mode Administrateur.
2. acesselist aegis — Cette commande cree une liste d'acces nommée aegis. La taille du nom est limite à 31 caractères.

3. accesslist aegis description «Accès au service de routage SCSI zeus»— Cette commande ajoute une chaîne de caractère descriptive de la liste d'accès. Entourez la chaîne de guillements simples ou doubles. (Facultatif)

4. acesselist aegis 10.2.0.23/32 10.3.0.36/32

10.4.0.49/32 — Cette commande ajoute des adresses d'hôtes IP à la liste d'accès. Séparez les différentes adresses IP par un espace. Pour limiter l'accès aux adresses IP, déclarez le masque de sous-réseau 255.255.255.255. Dans cet exemple, le masque de sous-réseau est défini à l'aide du style CIDR /32.

1. acesselist aegis CHAP-username

12h7b.lab2.webservices—Cette commande ajoute un nom d'utilisateur CHAP à la liste d'accès. La limitation des accès aux noms d'utilisateur CHAP est assurée par le mot de passer fourni, qui doit être validé à l'aide de la méthode AAA configurée.

Remarque: cette authenteification doit être activée lorsque les noms d'utilisateur CHAP de la liste d'accès sont utilisés.

Remarque : en environnement de cluster, toutes les listedes d'accès doivent être créés et entretenues sur le premier routeur de stockage participant au cluster. Si vous formulez les commandes accesselist sur un autre routeur de stockage du même cluster, CLI affiche un message indiquant l'adresse IP du routeur de stockage actuellément responsable de la gestion des listedes d'accès. Pour plus d'informations sur l'exploitation du routeur de stockage au sein d'un cluster, veuillez vous reporter au Chapitre 11, « Entretien et supervision du routeur de stockage »

Configuration des accès

La configuration des accès consiste à spécifique les cibles iSCSI auxquelles les hôtes IP peuvent acceder. Lorsque vous configurez les accès, vous pouvez spécifique les cibles iSCSI ponctuellesment ou globalement. De même, vous pouvez spécifique les listedes d'accès une par une ou en incluant tous les hôtes IP utilisant l'instance de routage SCSI. De plus, vous pouvez refuser l'accès aux cibles iSCSI ponctuellesment ou globalement.

La valeur par défaut de l'accès aux cibles iSCSI nouvellement configurées est none (aucun). Vous doivent configurer les accès en suivant les indications de la présente section.

Utilisez les procédures ci-dessous en fonction du type d'accès :

• Accès à une cible iSCSI par des hôtes IP identifiés dans une liste d'accès, page 108
  Accès à une cible iSCSI par tous les hôtes IP, page 108
• Accès à toutes les cibles iSCSI par des hôtes IP identifiés dans une liste d'accès, page 109
  Accès à toutes les cibles iSCSI par tous les hôtes IP, page 109
  Refus d'accès à une seule cible iSCSI, page 109
  Refus d'accès à toutes les cibles iSCSI, page 109

Accès à une cible iSCSI par des hôtes IP identifiés dans une liste d'accès

Pour spécifique une par une des cibles iSCSI à ouvrir aux hôtes IP répertoriés dans une liste d'accès, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target chimaera_email accesslist aegis — Cette commande spécifie que la cible iSCSI chimaera_email, configurée dans le cadre de l'instance de routage SCSI zeus, doit être accessible aux hôtes IP repertoriés dans la liste d'accès aegis.

Accès à une cible iSCSI par tous les hôtes IP

Pour spécifique une cible iSCSI à ouvrir à tous les hôtes IP, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target chimaeraApps accesslist all — Cette commande spécifie que la cible iSCSI chimaeraApps, configurée dans le cadre de l'instance de routage SCSI zeus, doit être accessible à tous les hôtes IP.

Accès à toutes les cibles iSCSI par des hôtes IP identifiés dans une liste d'accès

Pour spécifique toutes les cibles iSCSI à ouvrir aux hôtes IP répertoriés dans une liste d'accès, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target all acessist aegis—Cette commande spécifie que toutes les cibles iSCSI configurées dans le cadre de l'instance de routage SCSI zeus doivent être accessibles aux hôtes IP répertoriés dans la liste d'accès aegis.

Accès à toutes les cibles iSCSI par tous les hôtes IP

Pour spécifique que toutes les cibles iSCSI doivent être accessibles à tous les hôtes IP, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target all accesslist all—Cette commande spécifique que toutes les cibles iSCSI configurées dans le cadre de l'instance de routage SCSI zeus doivent être accessibles à tous les hôtes IP.

Refus d'accès à une seule cible iSCSI

Pour refuser l'accès à une cible iSCSI précise à tous les hôtes IP, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target chimaeraApps accesslist none — Cette commande spécifie qu'aucun hôte IP ne doit acceder à la cible iSCSI chimaeraApps configurée dans le cadre de l'instance de routage SCSI zeus.

Refus d'accès à toutes les cibles iSCSI

Pour refuser l'accès à toutes les cibles iSCSI à tous les hôtes IP, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. SCSIRouter zeus target all accesslist none—Cette commande spécifique qu'aucun hote IP ne doit acceder à aucune des cibles iSCSI configuées dans le cadre de l'instance de routage SCSI zeus.

Vérification et enregistrement de la configuration

Pour vérifier la configuration de la liste d'accès et celle du routage SCSI, utilisez les procédures suivantes. Vous pouze enregistrer la configuration à tout moment à l'aide de la commande save all bootconfig. Vous devez enregistrer la configuration en cours pour qu'elle soit prise en compte à la réinitialisation du routeur de stockage. Une fois la configuration enregistrée, vous pouze vérifier que la configuration d'amorçage correspond à la configuration en cours.

Pour vérifier la configuration de la liste d'accès, formuez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. Showcessalist—Cette commande fait apparaitre le catalogue de toutes les listed d'acces existantes (Example 6).
3. Show acessist aegis — Cette commande fait apparaitre les identificateurs des hôtes IP de la liste d'accès (Exemple 7).

Example 6: Verificaton de I'existence d'une liste d'acces

[SR2122]# show acesselist
aegis
hris-mgmt

Example 7: Vérification des adresses IP d'une liste d'accès intitulée aegis

[SR2122]# show acesslist aegis
accesslist aegis description "Acces au service de routage SCSI zeus"
accesslist aegis 10.2.0.23/255.255.255.255
accesslist aegis 10.3.0.36/255.255.255.255
accesslist aegis 10.4.0.49/255.255.255.255
accesslist aegis chap-username 12h7b.lab2.webservices

Pour vérifier la configuration d'une instance de routage SCSI, formulez les commandes suivantes :

1. enable — Cette commande active le mode Administrateur.
2. Show scsi router zeus — Cette commande fait apparaitre les paramètres configurés pour l'instance de routage SCSI nommée zeus (Exemple 8).

Example 8 : Vérification de la configuration d'une instance de routage SCSI

→ [SR2122]# show scsiouter zeus

zeus description " (not set) "
zeus authenticate "none"
zeus primary "none"
zeus proxy server disabled
zeus failover primary "none"
zeus failover secondary "none"
zeus target naming authority "none"
zeus target log level is not available
zeus target chimaeraApps description "(not set)"
zeus target chimaeraApps Name "iqn.1987-05.com.hp.00.d3f8a650c7deacecd97e1812d.chimaera."
zeus target chimaeraApps enabled "TRUE"
zeus target chimaeraApps acesslist "all"
zeus target chimaeraApps lun 24 wwpn "22:00:00:20:37:19:15:05" lun "0" I/F fci1
zeus target chimaera_eng description "(not set)"
zeus target chimaera_eng enabled "TRUE"
zeus target chimaera_eng acesslist "all"
zeus target chimaera_eng lun 17 lunwwn "22:00:00:20:37:19:12:9d" I/F fci1
zeus target pegasus_web description "(not set)"
zeus target pegasus_web Name
"iqn.1987-05.com.hp.00.d6bf2b11ed9c88ce9299ea3f0961ad94.pegasus_web"
zeus target pegasus_web enabled "TRUE"
zeus target pegasus_web acesslist "all"
zeus target pegasus_web lun 3 serial "LS0932210000019451JM5" I/F fci1

Valeurs par défaut pour les interfaces Fibre Channel

Voici les caractéristiques fonctionnelles par défaut pour les interfaces Fibre Channel 1 et 2 :

Fairness désacté (priorité au commutateur)
FAN (Fabric Address Notification) actué
Débit négocié automatiquement (linkspeed auto)
Faisceau de séquences multi-trame activé
Sélection automatique du type de port :

auto - Letype est gl-port
— e-port - Letype est switch to switch
f-port - Letype est Fabric
- fl-port - Le type est Fabric Loop (boucle publique)
— g-port - Let type est Generic f-port ou e-port
gl-port - Let type est Generic Loop (fl-port, e-port ou g-port)
— tl-port - Letype est Translated Loop

Configuration de l'authentication

9

Ce chapitre explique comment configurer la portion d'authentication des méthodes d'authentication, d'autorisation et de gestion des comptes HP (AAA) sur le routeur de stockage, et comment activer l'authentication iSCSI, qui utilise les méthodes d'authentication AAA.

Les tâches couvertes sont les suivantes :

Taches préalables, page 114
Utilisation de l'authentication iSCSI, page 114
Services de sécurité AAA, page 115
Taches de configuration, page 116
■ Configuration des services de sécurité, page 117
- Création d'une liste d'authentication AAA.,page 121
Test de l'authentication iSCSI, page 122
Activation de l'authentication iSCSI, page 122
Vérification et enregistrement d'une configuration, page 123

La fonction d'authentication AAA est toujours activée pour le routeur de stockage, elle ne peut pas être désactivée.

Les paramètres d'authentication peuvent être configurés à l'aide des commandes CLI, tel qu'unidiquedans ce chapitre ou via l'interface graphique basée sur le Web. Pour acceder à l'interface graphique basée sur le Web, pointez votre navigateur sur l'adresse IP de l'interface de supervision du routeur de stockage. Une fois connecté, cliquez sur le lien Help pour acceder à l'aide en ligne de l'interface graphique.

Tâches préalables

Avant de procéder aux tâches de configuration des authenticifications AAA et iSCSI sur le routeur de stockage, assurez-vous d'avoir configuré les paramètres du système tel qu'il est indiqué au Chapitre 5 « Configuration du routeur de stockage » ou au Chapitre 6 « Configuration des paramètres du système ». Si le routeur est déployé pour un routage SCSI, vous doivent également configurer les instances de routage SCSI telles que décrites au Chapitre 8 « Configuration du routage SCSI » avant de poursuivre.

Remarque : les réglages de configuration des authentications AAA et iSCSI sont des paramètres du système et ne sont pas commun sur l'ensemble du cluster. Cependant, vous pouvez désirir de configurer tous les routeurs de stockage d'un cluster donné à l'aide des mêmes réglages d'authentication.

Utilisation de l'authentication iSCSI

L'authentication iSCSI dispose d'un mécanisme permettant d'authentifier tous les hôtes IP qui font une requête d'accès au stockage via une instance de routage SCSI. Lorsqu'ils sont activés, les drivers iSCSI fournissant les informations relatives au nom d'utilisateur et au mot de passer chaque fois qu'une connexion iSCSI TCP est établie. L'authentication iSCSI utilise le protocole iSCSI CHAP (Challenge Handshake Authentication Protocol) comme méthode d'authentication. Les services d'authentication sont assurés par le sous-système AAA configuré pour chaque routeur de stockage.

L'authentication, l'autorisation et la gestion des comptes (AAA) est une structure architecturale conçue par Cisco pour configurer un jeu de trois fonctions de sécurité indépendantes de façon cohérente et modulaire. Le routeur de stockage applique la fonction d'authentication.

L'authentication fournit une méthode permettant d'identifier l'utilisateur (ouverture de session et boîte de dialogue de mot de passer, interrogation et réponse, support de messagerie) avant de receivevoir l'accès à l'objet, la fonction ou le service de réseau requis. L'authentication AAA est configurée en définissant une liste de services d'authentication. L'authentication iSCSI, qui utilise la liste de services d'authentication AAA, peut être activée pour des instances de routage SCSI spécifiques.

Services de sécurité AAA

L'authentication iSCSI utilise les services de sécurité AAA pour appliquer ses fonctions de sécurité. Si vous utilise des serveurs de sécurité distants, AAA constitue le moyen par lequel vous établiessez les communications entre le routeur de stockage et le serveur de sécurité distant RADIUS ou TACACS+.

Ce chapitre explique comment configurer les services de sécurité AAA suivants :

RADIUS est un système client/serveur réparti, mis en application via l'AAA, qui securise les réseaux contre un accès non autorisé. Dans cette application, le routeur de stockage envoie une demande d'authentication à un serveur RADIUS central contenant toutes les informations relatives à l'authentication de l'utilisateur et à l'accès aux services de réseau.
TACACS+ est une application de sécurité mise en œuvre via l'AAA, qui fournit une validation centralisée des utilisateurs qui tentent d'obtenir l'accès aux cibles de stockage via des instances de routage SCSI spécifiques. Les services TACACS+ sont générés dans une base de données qui exécute le démon TACACS+, en général sur une station de travail UNIX ou Windows NT. TACACS+ fournit des services d'authentication, d'autorisation et de gestion des comptes indépendants et modulaires.
Local ou local-case utilise une base de données locale de noms d'utilisateur sur le routeur de stockage pour l'authentication. Local-case indique que l'authentication du nom d'utilisateur respecte la casse. L'authentication du mot de passé est always sensible à la casse.

Tâches de configuration

Pour configurer l'authentication iSCSI et les services d'authentication AAA qui lui sont associés sur le routeur de stockage :

1. Configurez les services de sécurité sous Haités, tels que RADIUS, TACACS+ ou la base de données locale de nombres d'utilisateur.
2. Crééz une liste d'authentification AAA.
3. Testez les services d'authentication iSCSI.
4. Activez l'authentication iSCSI pour des instances de routage SCSI individuelles.
5. Verifiez et enregistrez la configuration d'authentication AAA et iSCSI.

La Figure 43 illustre les éléments de la configuration d'authentication AAA et la Figure 44 représenté un exemple de configuration de services d'authentication iSCSI et AAA utilisés dans ce chapitre.

Figure 43 : Éléments de la configuration d'authentication iSCSI

Figure 44 : Exemple de configuration d'authentication iSCSI

Configuration des services de sécurité

La configuration des services de sécurité consiste à régler les paramètres appropriés pour les différentes options de service qui peuvent être utilisées par le routeur de stockage. Le routeur de stockage peut utiliser un seul service ou plusieurs services de sécurités pris en charge.

Suivez les procédures suivantes pour configurer le routeur de stockage afin d'utiliser les services de sécurité ajustats :

• Serveurs RADIUS, page 118
  Hôtes TACACS+, page 118
  Base de données locale de noms d'utilisateur, page 119

Serveurs RADIUS

Utilisez les commandes dans la procédure suivant pour configurer les services de sécurité de RADIUS :

1. enable — Cette commande active le mode Administrateur.
2. radius-server host 10.5.0.53 — Cette commande spécifique le serveur RADIUS à utiliser pour les services d'authentication AAA. Dans cet exemple, le serveur RADIUS sur 10.5.0.53 sera utilisé par le routeur de stockage. En l'absence de spécification de port, les demandes d'authentication utilisent par défaut le port 1645 du protocole UDP. Les valeurs de délié et de retransmission globales sont également utilisées.
3. radius-server host 10.6.0.61 — Cette commande spécifique un serveur RADIUS secondaire. L'accès aux serveurs RADIUS se fait selon l'ordre dans lequel ils sont définis. Dans cet exemple, le serveur RADIUS sur 10.6.0.61 est désigné comme serveur RADIUS secondaire à utiliser pour les services d'authentication AAA.
4. radius-server key rad123SN—Cette commande configue l'authentication globale et la clé de chiffrement à utiliser pour toutes les communications entre le routeur de stockage et le démon RADIUS. Dans cet exemple, la clé est réglée sur rad123SN. Cette clé doit correspondre à cette qui est utilisé sur le démon RADIUS.

Hôtes TACACS+

Utilisez les commandes dans la procédure suivant pour configurer les services de sécurité TACACS+ :

1. enable—Cette commande active le mode Administrateur.
2. tacacs-server host 10.7.0.22 — Cette commande désigne le serveur TACACS+ à utiliser pour les services d'authentication AAA. Dans cet exemple, le serveur TACACS+ sur 10.7.0.22 sera utilisé par le routeur de stockage. En l'absence de Specification de port, les demandes d'authentication utilisent par défaut le port 49. La valeur de délambda globale est également utilisé.
3. radius-server key tacacs123SN—Cette commande configure l'authentication globale et la clé de chiffrement à utiliser pour toutes les communications entre le routeur de stockage et le serveur TACACS+. Dans cet exemple, la clé est réglée sur tacacs123SN. Cette clé doit correspondre à cette qui est utilisé par le demon TACACS+.

Base de données locale de noms d'utilisateur

Utilisez les commandes de la procédure suivant pour configurer une base de données locale de noms d'utilisateur :

Remarque : les mots de passer sont saisis sous forme de texte mais sont changés en « XXXXX » dans la mémoire cache de l'historique des commandes CLI et stockés dans la base de données locale de noms d'utilisateur dans un format chiffré.

1. enable — Cette commande active le mode Administrateur.
2. username labserver password foo username labserver2 password foo2 — Entrez un nom d'utilisateur et un mot de passer pour chaque dispositif demandant une authentification avant d'acceder au stockage. Par exemple, ajoutez les combinaisons suivantes de nom d'utilisateur et de mot de passer :

Les paires de noms d'utiliser et de mots de passer doivent correspondre aux paires de noms d'utiliser et de mots de passer configurés pour les drivers iSCSI qui nécessient un accès au stockage via les instances de routage SCSI disposant d'une authentification iSCSI activée. Si d'autres services d'authentification sont également utilisés (teils que RADIUS ou TACACS+), ces paires de noms d'utiliser et de mots de passer doivent également être configurées au sein des bases de données que ces services utilisent à des fins d'authentication.

Les règles suivantes s'appliquent aux mots de passer:

• Les mots de passer sont saisis sous forme de texte. Cependant, ils sont stockés dans un format chiffré.
  Si le mot de passeré compte des espaces intégrés, mettez-le entre guillemets simples ou doubles.
  Une fois saisis, les mots de passer s'affichent sous leur format chiffré. Utilisez la commande show aaa pour afficher les entrées de la base de données locale de noms d'utilisateur. Voici un exemple d'affichage :

Remarque: le premier « 9 » dans l'exemple indique que le mot de passage est chiffré.

Vous pouvez re-saisir un mot de passer chiffré à l'aide de la commande ordinaire username password. Entrez le mot de passer chiffré mis entre guillemets simples ou doubles, en tapant d'abord 9 suivi d'un seul espace. Par exemple, le fait de copier puis de coller le mot de passer « 9 ea9bb0c57ca4806d3555f3f78a4204177a » de l'exemple ci-dessus dans la commande username pat entraîrerait la création d'une entrée pour pat dans la base de données des noms d'utilisateur. L'utilisateur pat disposerait alors du même mot de passer que l'utilisateur appelé foo. Cette fonctionnalité permet de restaurer les noms d'utilisateur et les mots de passer à partir des fichiers de configurations sauvegardés.
Dans la saisie d'un mot de passer, un zéro suivi d'un seul espace indique que la chaine qui suit n'est pas chiffree, alors que le 9 suivi d'un espace unique indique que la chaine suivante est chiffree. Pour enter un mot de passage commençant par 9 ou zéro, suivi d'un ou plusieurs espaces, tapez un zéro et un espace puis saisissez la chaine du mot de passer. Par exemple, pour enter le mot de passer « 0 123 » destiné à l'utilisateur pat, saisissez la commande suivante :

username pat password « 0 0 123 »

Pour saisir le mot de passer « 9 73Zjm 5 » destiné à l'utilisateur 1ab1, utilisez cette commande :

username lab1 password « 0 9 73Zjm 5 »

Création d'une liste d'authentication AAA.

L'authentication iSCSI utilise une liste de services d'authentication AAA définis pour:gérer ses fonctions de sécurité. La liste à créé doit s'appeler default.

Utilisez les commandes de la procédure suivant pour créé une liste de services d'authentication AAA à utiliser pour l'authentication iSCSI :

1. enable — Cette commande active le mode Administrateur.
2. aaa authentication iscsi default local group radius group tacacs+ — Cette commande cree une liste (appelee default) de services d'authentication. Dans cet exemple, une liste est creee de sorte que AAA tente d'abord d'executer une authentication en utilisant la base de données locale de nombres d'utiliser. Si AAA ne reussit pas a trouver un nom d'utiliser correspondant, un essai sera tenté pour contacter un serveur RADIUS. Si aucun serveur RADIUS n'est trouve, RADIUS revoie une erreur et AAA tente d'utiliser un serveur TACACS+. Si aucun serveur TACACS+ n'est trouve, TACACS+ renvoie une erreur et l'authentication AAA échoue. Si un serveur RADIUS ou TACACS+ ne trouve pas de nom d'utiliser et de mot de passer correspondants, l'authentication échoue et aucune autre méthode n'est tentative.

Remarque: si local ou local-case est le premier service dans la liste d'authentication et un nom d'utilisateur n'est pas trouve, la tentative est renouvelée avec le service suivant dans la liste. Lorsque local ou local-case n'est pas le premier service, l'authentication échoue si aucun nom d'utilisateur correspondant n'est trouve. L'authentication échoue toujours si un serveur RADIUS ou TACACS+ ne réussit pas à couver un nom d'utilisateur correspondant.

Test de l'authentication iSCSI

Avant d'activer une authentication iSCSI pour une instance de routage SCSI, vous pouvez tester l'authentication iSCSI à partir du routeur de stockage. Le nom d'utilisateur et le mot de passage sont transmis à l'authentication AAA, qui effectue l'authentication à l'aide de la liste d'authentication par défaut iSCSI. La réponse de la commande indique un état de réussite ou d'échec.

Utilisez les commandes dans la procédure suivante pour tester l'authentication iSCSI :

1. enable — Cette commande active le mode Administrateur.
2. aaa test authentication iscsi default labserver foo and aaa test authentication iscsi default labserver2 foo2 — Cette commande active le test des noms d'utilisateur et les mots de passer listedans dans la base de données des noms d'utilisateur. L'authentication AAA utilise les services de la liste par défaut pour l'authentication (Exemple 9).

Exemple 9: Test de l'authentication

*[SR2122-MG1]# aaa test authentication iscsi default labserver foo

L'authentication iSCSI est activée pour des instances de routage SCSI spécifiques. Par défaut, l'authentication iSCSI n'est pas activée.

Utilisez les commandes dans la procEDURE suivante pour activer l'authentication iSCSI à l'aide des méthodes d'authentication configurées dans la liste d'authentication AAA par défaut :

1. enable — Cette commande active le mode Administrateur.
2. scsi router zeus authenticate yes—Cette commande active l'authentication pour l'instance de routage SCSI désignée. Dans cet exemple, l'authentication est activée pour les instances de routage SCSI appelées zeus.

Vérification et enregistrement d'une configuration

Vous pouvez à tout moment enregistrer une configuration en utilisant les commandes save aaa bootconfig ou save all bootconfig.
Vous devez enregistrer la configuration d'authentication pour la conserver dans le routeur de stockage lorsque vous faites redémarrer ce dernier.

Suivez la procédure suivant pour vérifier et enregistrer les paramètres d'authentication.

1. enable — Cette commande active le mode Administrateur.
2. show aaa — Cette commande affiche la configuration AAA (Exemple 10).
3. show scsi router zeus — Vérifiez que l'authentication iSCSI est activée pour les instances de routage SCSI zeus (Exemple 11).
4. save aaa bootconfig — Cette commande enregistre les paramétres d'authentication.
5. save scsi router zeus bootconfig — Cette commande enregistre les instances de routage SCSI.
6. save all bootconfig — Cette commande enregistre tous les paramètres de configuration. Vous pouvez utiliser cette commande à la place des commandes individuelles save aaa bootconfig et save scsi router bootconfig décrites dans les étapes 4 et 5 (facultatif).

Example 10: Affichez la configuration d'authentication AAA

[SR2122-MG1]# show aaa
aaa new-model
aaa authentication iscsi default local group radius group tacacs+
username "LabServer" password "9 3b7e1560943b2c3df73ae16dd8c21406ad"
username "LabServer2" password "9 5a034dba7085f7628852db4637787b3f9e"
radius-server key "9 4f5e3deda858731566fa8c7fa23d8a5b4d"
radius-server timeout 100
radius-server retransmit 3
radius-server host 10.5.0.53 auth-port 1645
radius-server host 10.6.0.61 auth-port 1645
tacacs-server key "9 10d2a453d607e75f36ca96dfc5d36b4495"
tacacs-server host 10.7.0.22 auth-port 49

Example 11: Vérifiez l'authentication iSCSI pour l'instance de routage SCSI

[SR2122-MG1]# show scsirouter zeus
zeus description "(not set)"
zeus authentication "yes"
zeus primary "none"
zeus target naming authority "none"
zeus serverif ge2 10.1.0.45/24
zeus target chimaeraApps description "(not set)"
zeus target chimaeraApps WwUI "iqn.1987-05.com.hp.00.0b1aaa415a4146aa2d899c47070c3c06.chimaeraApps"
zeus target chimaeraApps enabled "TRUE"
zeus target chimaeraAppscesslist "none"
zeus target chimaeraApps lun 24 wwn "22:00:00:20:37:19:15:05" lun "0"
zeus target chimaera_eng description "(not set)"
zeus target chimaera_eng WwUI "iqn.1987-05.com.hp.00.0b1aaa415a4146ab2d799c45070c3d06.chimaera_eng"
zeus target chimaera_eng enabled "TRUE"
zeus target chimaera_engaccesslist "aegis"
zeus target chimaera_eng lun 17 wwn "22:00:00:20:37:19:12:9d"
zeus target pegasus_email description "(not set)"
zeus target pegasus_email WwUI "iqn.1987-05.com.hp.00.0b1aca415a6146ea2d809c44070c2c06.pegasus_email"
zeus target pegasus_email enabled "TRUE"
zeus target pegasus_emailcesslist "all"
zeus target pegasus_email wwn "22:00:00:20:37:19:12:da"

Configuration d'un cluster Haute disponibilité

10

Ce chapitre vous explique comment configurer les routeurs de stockage dans un cluster afin de leur permettre d'assurer mutuellement leur sauvégarde en cas de panne. Les tâches couvertes sont les suivantes :

Tâches préalables, page 126
Ajout d'un routeur de stockage à un cluster, page 126
Changement de cluster, page 132

Les clusters haute disponibilité peuvent être configurés à l'aide des commandes CLI, tel qu'indiqué dans ce chapitre ou via l'interface graphique basée sur le Web. Pour acceder à cette première, placez-vous dans votre navigateur et appelez l'adresse IP de l'interface de supervision de routeur de stockage. Une fois connecté,clinquez sur le lien Aide pour Brokerir l'aide en ligne sur l'utilisation de l'interface graphique.

Tâches préalables

Avant de configurer un cluster haute disponibilité, assurez-vous que tous les paramètres système, dont l'interface HA, sont configurés conformément aux indications du Chapitre 5 « Configuration du réseau de stockage » ou du Chapitre 6 « Configuration des paramètres système »

Lorsque vous configurez des instances de routage SCSI pour executer un cluster haute disponibilité, suivez les directives suivantes :

Si vous mappez les cibles avec WWPN, veillez à spécifique l'adresse WWPN primaire (associée à la ressource de stockage connue comme étant le routeur de stockage primaire dans le cluster) et l'adresse WWPN secondaire (associée à la ressource de stockage connue comme étant le routeur de stockage secondaire dans le cluster).
Le failover automatique se produit sur une instance de routage SCSI lorsque l'interface Gigabit Ethernet est indisponible ou toutes les cibles mappées sont indisponibles. Si certaines cibles sont disponibles et d'autres pas, l'instance de routage SCSI ne bascule pas automatiquement. Toutes les instances de routage SCSI subissant un failover si le routeur de stockage qui exécute les instances n'échange plus de pulsations au sein du cluster haute disponibilité.

Pour maximaliser le potentiel de failover automatique en cas d' indisponibilité de cible, mapperez les cibles associées à une instance de routage SCSI donnée sur le stockage disponible via une seule interface Fibre Channel. Ne mapperze pas les cibles associées à une instance de routage SCSI unique sur le stockage disponible via des interfaces FC multiples.

Ce type de mappage minimale le potentiel d'une condition de disponibilité de cible mixte, ce qui empêche les hôtes IP d'acceder à certains emplacements de stockage, mais ne provoque pas de failover automatique de l'instance de routage SCSI.

Ajout d'un routeur de stockage à un cluster

Dans la plupart des situations, vous devez d'abord configurer entièrement le routeur de stockage principal (y compris les paramètres étendus à tout le cluster) puis ajouter au cluster un nouveau routeur de stockage non configuré ou un routeur de stockage disposant d'une configuration minimale. Un cluster haute disponibilité est composé de deux routeurs de stockage.

Les paramètres de configuration du routeur de stockage suivants sont commons à tout le cluster, et sont partagés avec le nouveau routeur de stockage qui s'agrège au cluster lorsqu'ils sont configurés sur le premier routeur de stockage du cluster en question.

Listes d'accès
■ Nom du cluster
Instances de routage SCSI
Informations relatives au réseau local virtuel (VID, mode VTP, nom de Domaine, etc.)

Remarque: un routeur de stockage disposant d'une configuration minimale est un routeur dont l'adresse IP de supervision, le nom de système et les interfaces de supervision de réseau facultatives ont ete configurés. D'autres informations système, comme I'adresse IP HA ou les mots de passé d'administration et de surveillance peuvent également avoir ete configurées. Cependant, un routeur de stockage possédant une configuration minimale ne peut pas composer de paramètres configurés qui soient commun à l'ensemble du cluster.

Ajout d'un routeur de stockage non configuré

Pour ajouter un nouveau routeur de stockage non configuré à un cluster existant :

1. Répondez aux invites du script de configuration initiale du système du routeur de stockage. Ce script permet de configurer les paramètres suivants :

Adresse IP de supervision
■ Nom du système
Mode de configuration HA
■ Nom du cluster
Adresse IP HA

Si le système vous demande de sélectionner un mode de configuration HA, choisissez clustering. Si le système vous demande deCHOISIR un nom de cluster, entrez le nom du cluster existant. A la fin du script de configuration initiale du système, le routeur de stockage redemarre automatiquement.

1. Lorsque le routeur de stockage redémarre, il communique avec les autres membres du cluster pour obtenir les informations sur la configuration actuelle du cluster. Dès que le routeur de stockage redémarre, vérifie la nouvelle configuration du cluster. Formulez la commande show cluster pour vérifier le nom du cluster et confirmer que le routeur de stockage échange des pulsations avec les autres membres du cluster.

2. Pour vérifier que les deux routeurs de stockage du cluster comportent la même configuration, formulez les commandes suivantes à partir du routeur de stockage principal du cluster :

showaccesslistallfrombootconfig
showaccesslistallfrombootconfig
show vlan
show vtp

Formulez les mêmes commandes à partir du routeur de stockage qui vient juste d'être ajouté au cluster. Les écrans doivent être identiques dans les deux cas.

1. Utilisez les commandes de l'assistant de configuration, les commandes CLI ou l'interface graphique pour compléter la configuration du routeur de stockage. Reportez-vous au Chapitre 5 « Configuration du routeur de stockage » ou au Chapitre 6 « Configuration des paramètres système » pour plus de détails.
2. Enregistrez les modifications apportées à la configuration en formulant la commande appropriée save avec le mot clé bootconfig, afin demettre à jour la configuration de démarrage du routeur de stockage et notification tous les routeurs de stockage du cluster des changements de configuration introduits (facultatif).
3. Pour répartir la charge de travail entre les différents routeurs de stockage du cluster, vous pouvez faire subir manuellement un failover à certaines instances de routage SCSI à l'aide de la commande failover scsi router. Pour obtenir plus d'informations sur le failover des instances de routage SCSI, reportez-vous à la section « Contrôle des instances de routage SCSI dans un cluster » au Chapitre 11 « Maintenance et supervision du routeur de stockage » (facultatif).

Ajout d'un routeur de stockage de configuration minimale

Pour ajouter un routeur de stockage de configuration minimale à un cluster existant, suivez les étapes suivantes :

1. Executez l'assistant de configuration de cluster :

Si l'assistantant vous demande de selectionner un mode de configuration HA, choisissez clustering.
Si l'assistantant vous demande deCHOISIR un nom de cluster, entrez le nom du cluster existant.
Si l'assistant si vous demande si vous voulez conserver ou supprimer des instances de routage SCSI, entrez supprimer. Si vous supprimez les instances de routage SCSI existantes, celles-ci seront effacées du routeur de stockage.
Entrez oui pour confirmer vos modifications. Le routeur de stockage redémarre automatiquement.

1. Lorsque le routeur de stockage redémarre, il communique avec les autres membres du cluster pour obtenir les informations relatives à la configuration actuelle du cluster. Aussitôt que le routeur de stockage redémarre, vérifie la nouvelle configuration du cluster. Formulez la commande show cluster pour vérifier le nom du cluster et confirmer que le routeur de stockage échange des pulsations avec les autres membres du cluster.

2. Pour vérifier que les deux routeurs de stockage du cluster comportent la même configuration, formulez les commandes suivantes à partir du routeur de stockage principal du cluster :

showaccesslistallfrombootconfig
show scsi router all from bootconfig
show vlan
show vtp

Formulez les mêmes commandes à partir du routeur de stockage qui vient juste d'être ajouté au cluster. Les écrans doivent être identiques dans les deux cas.

1. Complétez, selon les besoin, la configuration du système du routeur de stockage que vous venez d'ajouter au cluster. Par exemple :

Utilisez l'assistant de configuration d'accès afin de configurer les mots de passer pour le routeur de stockage.
Utilisez l'assistant de configuration de supervision de réseau afin de configurer le routeur de stockage pour la supervision de réseau via SNMP.
Utilisez l'assistant de configuration de temps pour configurer la date et l'heure du réseau de stockage et les informations facultatives relatives aux serveurs NTP.
Utilisez les commandes CLI ou l'interface graphique pour configurer l'authentication AAA. Reportez-vous au Chapitre 9 « Configuration de l'authentication » pour plus d'informations.

1. Enregistrez les modifications apportées à la configuration en formulant la commande appropriée save avec le mot clé bootconfig, qui met à jour la configuration de démarrage du routeur de stockage et notification tous les routeurs de stockage du cluster des changements de configuration introduits.

2. Pour répartir la charge de travail entre les différents routeurs de stockage du cluster, vous pouvez faire subir un failover manuel à certaines instances de routage SCSI à l'aide de la commande failover scsi router. Pour obtenir plus d'informations sur le failover des instances de routage SCSI, reportez-vous à la section « Contrôle des instances de routage SCSI dans un cluster » au Chapitre 11 « Maintenance et supervision du routeur de stockage » (facultatif).

Ajout de routeurs de stockage entièrement configurés

Dans certains cas, vous pouvezCHOISIR de configurer entierement les deux routeurs de stockage (y compris les instances de routage SCSI et les listedes d'acces) comme des systèmes autonomes avant de les agréger a un cluster.

L'exemple suivant explique les étapes nécessaires à la création d'un cluster nommé Cluster1, composé de deux routeurs de stockage nommés respectivement StorageRouterSys1 et StorageRouterSys2. Cet exemple suppose que les deux routeurs sont entièrement configurés avec les instances de routage SCSI et les listes d'accès. (Reportez-vous au Chapitre 8 « Configuration du routage SCSI » pour plus de détails). Utilisez la commande scsi router primary pour affecter un réseau de stockage recommendé à une instance particulière ou à toutes les instances de routage SCSI, si vous le souhaitez.

Remarque: un cluster prend en charge jusqu'à 12 instances actives de routage SCSI.

Pour creer un cluster à partir de routeurs de stockage entierement configurés, suivez les étapes suivantes :

1. Utilisez l'assistant de configuration de cluster pour définir StorageRouterSys1 comme membre du cluster Cluster1. Si l'assistant vous le demande, entrez retain pour conserver les informations relatives à la liste d'accès et aux instances de routage SCSI déjà définies.
2. Utilisez la commande show cluster pour vérifier le nom du cluster après le redémarrage de StorageRouterSys1. À l'aide des commandes show scsi router et show accesslist vérifie que toutes les instances et les listes d'accès sont toujours disponibles.
3. Dans StorageRouterSys2, enregistrez sur un fichier toutes les informations relatives à la liste d'accès que vous souhaitez rendre disponible dans le cluster, et servez-vous pour cela de la commande save accesslist (facultatif). Par exemple, pour enregistrer toutes les liste d'accès sur un fichier nommé StorageRouterSys2_AccessLists.xml :

save acesselist all SR2122Sys2_AccessLists.xml

1. Les listedes étant manipulées uniquement à partir du premier routeur de stockage du cluster, le fichier de configuration sauvegarde de StorageRouterSys2 doit être disponible pour StorageRouterSys1. Reportez-vous au Chapitre 11 « Maintenance et supervision du routeur de stockage » pour plus d'informations sur la gestion des fichiers de configuration sauvegardés du routeur de stockage à l'aide de la commande copy savedconfig ou via FTP (facultatif).
2. Ajoutez SvSys2 au nouveau cluster nommé Cluster1, à l'aide de l'assistant de configuration de cluster. Si l'assistant vous le demande, entrez retain pour éternètre les instances de routage SCSI existantes à tout le cluster.
3. Utilisez la commande show cluster pour vérifier le nom du cluster après le redémarrage de StorageRouterSys2. Vérifie que les instances de routage SCSI ont été conservées, en vous servant pour cela de la commande show scsiirouter.

4. Restaurez les listedes d'accès enregistrées à l'étape 3 en utilisant la commande restore accesselist from. Les listedes d'accès peuvent être manipulées uniquement à partir du premier routeur de stockage dans un cluster, par conséquent, ces commandes doivent être formulées depuis le système StorageRouterSys1 (facultatif).

5. Enregistrez toutes les informations de configuration sur le système StorageRouterSys1 en formulant la commande save all bootconfig, qui met à jour la configuration de démarrage de tous les routeurs de stockage du cluster (facultatif).

6. Vérifiez que toutes les instances de routage SCSI sont actives, en utilisant la commande show scsi router stats sur les deux routeurs de stockage.

Changement de cluster

Dans certaines situations, vous aurez besoin de déplacer le routeur de stockage d'un cluster à un autre. Le déplacement d'un routeur de stockage entièrement configuré d'un cluster à un autre est une opération plus complexe que le simple ajust d'un routeur de stockage à un cluster. Cela nécessite une planification avancée.

Pour réussir à déplacer un routeur de stockage d'un cluster à un autre :

1. Vérifiez que le réseau de stockage à déplacer possède la même configuration matérielle que les autres routeurs de stockage du cluster auquel vous souhaitez l'agréger. Dans un cluster, les routeurs de stockage doivent disposer d'une connectivité aux mêmes hôtes IP et au même stockage Fibre Channel. Les interfaces de supervision et les interfaces HA de tous les routeurs de stockage doivent se trouver sur le même sous-reseau IP. Cependant, les interfaces de supervision doivent être sur un réseau IP différent de celui des interfaces HA.
2. Vous doivent si vous avez besoin de conserver les instances de routage SCSI définies sur le routeur de stockage agrégu au cluster. Le fait de conserver ces données signifie que toutes les instances de routage SCSI existant sur le routeur de stockage agrégu au cluster seront ajoutées à celles qui sont déjà définies pour ce cluster. Si les instances existantes ne sont pas conservées, elles seront supprimées.

3. Si vous souhaitez conserver ces données, déterminez si vous avez des doubles de noms d'instances de routage SCSI. Lorsque le routeur de stockage est ajouté au cluster, les données de ce dernier effacent et replacent les données existantes. Il se peut que vous préfériez changer la configuration du routeur de stockage avant de l'agréger au cluster pour éviter cela.

4. Si vous souhaitez conserver les données, déterminez s'il y a lieu d'enregistrer les informations relatives aux listedes d'accès existantes. Les listedes d'accès ne sont pas conservées. Toutes les listedes d'accès du réseau de stockage sont supprimées lorsque ce dernier est agrégué au nouveau cluster. Vous pouvez enregistrer les informations relatives aux listedes d'accès et les restaurer sur le cluster. Il est possible de restaurer les informations relatives aux listedes d'accès avant ou après l'agrégation d'un réseau de stockage au cluster. Il suffit de transférer le fichier de configuration sauvegarde sur le premier réseau de stockage du cluster puis d'exécuter l'opération de restauration.

5. Utilisez l'assistant de configuration de cluster pour agréger le routeur au nouveau cluster. Répondez, selon le cas, à l'invite qui vous demande si vous souhaitez conserver ou supprimer la configuration. Le routeur de stockage redémarre automatiquement à la fin de l'exécution de l'assistant de configuration.
6. Effectuez toute autre tâche de configuration qui serait nécessaire. Vous pouvez faire basculer les instances de routage SCSI sur le nouveau cluster pour équilibrer la charge du traffic entre les routeurs de stockage du cluster.
7. Utilisez la commande save all avec le mot clé bootconfig pour copier et enregistrer la configuration du routeur de stockage, etmettre ainsi le cluster à jour.

Maintenance et supervision du routeur de stockage

Ce chapitre vous explique comment executer les tâches normales de maintenance et de supervision associées au routeur de stockage. Les tâches couvertes sont les suivantes :

Taches préalables, page 136
Installation d'un logiciel mis a jour, page 136
Sauvegarde de la configuration système, page 145
■ Restauration des données à partir des sauvégardes, page 146
■ Mise hors tension du routeur de stockage, page 154
Réinitialisation du système, page 155
Restitution des mots de passage, page 159
Contrôle des instances de routage SCSI dans un cluster, page 159
Supervisiondu protocole CDP sur le routeur de stockage, page 167
Utilisation de scripts pour l'automatisation de tâches, page 168
Supervision du fichier journal, page 170
Collected d'informations sur la résolution des problèmes, page 172

Vous pouvez effectuer les tâches de maintenance et de supervision à l'aide des commandes de l'interface CLI, tel qu'il est expliqué dans ce chapitre, ou via l'interface graphique basée sur le Web. Pour acceder à cette dernière, placez-vous dans votre navigateur et appelez 1'adresse IP de l'interface de supervision du routeur de stockage. Une fois connecté, cliquez sur le lien Aide pour obtenir l'aide en ligne sur l'utilisation de l'interface graphique.

Remarque : les tâches de maintenance et de supervision ne sont pas toutes appropriées à l'ensemble des routeurs de stockage. Par exemple, les tâches relatives aux clusters haute disponibilité ( comme le failover des instances de routage SCSI) ne sont pas nécessaires pour les routeurs de stockage configurés en systèmes autonomes.

Tâches préalables

Avant d'exécuter une tâche de maintenance de routeur de stockage, assurez-vous que tous les paramètres système sont configurés conformément aux indications du Chapitre 5 « Configuration du routeur de stockage » ou du Chapitre 6 « Configuration des paramètres système »

Remarque: certaines tâches de configuration, comme l'identification d'un emplacement de téléchargement de logiciels, sont facultatives et peuvent ne pas être exécutées pendant la configuration initiale. Vous pouvez effectuer ces tâches à tout moment, à l'aide de l'interface CLI ou de l'interface graphique. Les tâches et les commandes pertinentes seront signalées dans ce chapitre toutes les fois que cela sera nécessaire.

Installation d'un logiciel mis à jour

Le routeur de stockage est donc pour fonctionner en continu sans nécessiter d'opérations de maintenance significatives. Cependant, de temps en temps, vous pouvez avoir besoin d'inverter un logiciel mis à jour. Le routeur de stockage enregistrre les images de logiciel (avec les fichiers de configuration, les fichiers journaux et d'autres informations) sur un système local de fichiers. Ce système de fichiers est stocké sur un disque interne flash non volatile. La commande show software version all affiche la liste de toutes les versions de logiciels stockées sur le routeur de stockage ainsi que le volume de l'espace disque disponible pour un nouveau logiciel.

Le site Web http://www_hp.com fournit aux utilisateurs enregistrés un accès aux mises à jour du logiciel du routeur de stockage. Vous pouvez télécharger directement sur le routeur de stockage des logiciels mis à jour depuis HP.com via le protocole HTTP standard ou via le protocole HTTP à l'aide d'un serveur de proxy. Vous avez également la possibilité d'utiliser un navigateur standard pour télécharger les mises à jour de logiciels et les fichiers readme qui leur sont associés depuis le site http://www_hp.com vers l'emplacement de votrechioix. L'utilisation des interfaces CLI ou graphique basee sur le Web vous permet de prendre le logiciel disponible sur cet emplacement (connu comme étant l'emplacement de téléchargement) pour être transmis au routeur de stockage par le protocole HTTP, le protocole HTTP via un serveur de proxy ou le protocole TFTP.

Remarque : lisez toujours le fichier readme avant d'installer le logiciel mis à jour sur le routeur de stockage.

Si vous souhaitez utiliser les commandes CLI download software http ou download software proxy pour vousrialçuer le logiciel mis à jour du routeur de stockage, il est nécessaire que la machine qui héberge l'emplacement de téléchargement exécute un serveur Web. Si vous pensez vous servir de la commande CLI download software tftp, la machine en question doit être accessible via le protocole TFTP. Si cette machine n'excute pas de serveur Web ou n'est pas accessible via le protocole TFTP, utilisez dans ce cas l'interface graphique basée sur le Web du routeur de stockage pour Broker le logiciel mis à jour du routeur de stockage. (Reportez-vous à l'aide en ligne pour plus de détails).

L'emplacement de téléchargement utilise pour se procurar le logiciel mis a jour du routeur de stockage est definite à l'aide des commandes software http url, software proxy url ou software tftp. Pour afficher l'emplacement de téléchargement actuellment spécifique, servez-vous de la commande show software version all (Exemple 12). La commande show software version all identifie l'URL HTTP, l'URL Proxy, le nom d'hote TFTP ainsi que d'autres informations utilisées pour identifier l'emplacement de téléchargement, la version actuelle du logiciel qui s'exécute sur le routeur de stockage, et la version qui sera utilisé au redémarrage du système. Dans l'exemple suivant, tous les emplacements par défaut, les noms d'utilisateur et les mots de passer connexes ont été définis.

Remarque: si vous vous enregistrez comme utiliser HP.com, vous pourrez télécharger un'utilitaire de serveur TFTP pour Microsoft Windows 95, Microsoft Windows 98 et Microsoft Windows NT. Il est possible d'acceder à l'utilitaire du serveur TFTP sur HP.com, dans Software Center, sous Service & Support : http://www.hp.com/support.

Example 12: Résultats de la commande « show software version all »

[SR2122_A01]# show software version all
Version	Boot	Hash	Sign	Crash	Size	Date
2.3.0.49	OK	OK	N/A	0	18585600	Mar 21	18:08	CST 2002
2.3.1	OK	OK	N/A	0	18616320	Mar 22	16:35	CST 2002

HttpUrl:http://www.HP.com
HttpUsername:SWAdmin01
HttpPassword:*

Proxy Address: 10.1.12.32
Proxy Port: 3122
ProxyUrl:http://www.HP.com
ProxyUsername:SWAdmin01
ProxyPassword:*

Tftp Hostname: 10.1.1.122
Tftp Directory: SR2122/v2.3/

Disk Space Available: 13357.0 KB
Current Version: 2.3.1
Boot Version: 2.3.1

Pourmettreà jourlelogicielurdurouteurdestockage：

1. Identifiez l'emplacement à partir duquel il est possible de se procurer le logiciel mis à jour du routeur de stockage. (Cela peut être http://www.hp.com ou un autre emplacement de téléchargement de votrechoix, comme il a eté precedemment indiqué) (facultatif).
2. Placez la version sélectionnée du logiciel sur le système local de fichiers du routeur de stockage.
3. Installez la nouvelle version comme version de démarrage au prochain redémarrage du système et redémarrez le routeur de stockage (facultatif).

Spécification de l'emplacement de récapération du logiciel mis à jour

Vou devez spécifier un emplacement pour recupérer le logiciel mis a jour. Si l'emplacement de téléchargement actuel n'est pas ajustat, vous pouze le réinitialiser. Utilisez les procédures suivantes pour spécifier l'emplacement de téléchargement souhaite:

Utilisation du protocole HTTP, page 138
Utilisation des services proxy, page 139
Utilisation du protocole TFTP, page 140

Lorsque vous avez terminé, vérifiez les nouveaux paramètres à l'aide de la commande show software version all, puis enregistrez-les en utilisant les commandes save system bootconfig et save all bootconfig.

Utilisation du protocole HTTP

Utilisez les procédures suivantes pour spécifique l'emplacement de téléchargement HTTP souhaïte :

1. enable — Cette commande active le mode Administrateur.

2. show software version all — Cette commande cree une liste des versions de logiciels actuellment disponibles pour l'initialisation, en indiquant les emplacements actuels de téléchargement. Vérifiez que la version requise du logiciel n'est pas deja disponible. Assurez-vous que les informations relatives à l'emplacement de téléchargement HTTP sont exactes.

3. software http url http://10.1.11.32/~software/ SR2122 — Si l'emplacement de téléchargement actuel n'est pas celui à partir duquel vous auriez normalement recupéré le logiciel mis à jour, réinitialisez l'emplacement de téléchargement. Dans cet exemple, l'emplacement de téléchargement actuel est réinitialisé et spécifique sur http://10.1.11.32/~software/SR2122 (facultatif).

4. software http username webadmin password webword—Utilisez cette commande pour définir le nom d'utilisateur et le mot de passer requis pour acceder à l'emplacement sélectionné. Par exemple, vous pouvez spécifique le nom d'utilisateur webadmin et le mot de passer webword. Si aucun nom d'utilisateur ou mot de passer ne sont requis, utiliser le mot clénone (par exemple, software http username none) (facultatif).

Remarque: si vous utilisez l'URL par défaut http://wwwHp.com, le nom d'utilisateur et le mot de passage doivent être les mêmes que vos ID de connexion et mot de passage hp.com.

Utilisation des services proxy

Utilisez la procédure suivant pour spécifique un emplacement de téléchargement via les services proxy :

1. enable — Cette commande active le mode Administrateur.
2. show software version all—Cette commande cree une liste des versions de logiciels actuellment disponibles pour l'initialisation, en indiquant les emplacements actuels de tetechargeMENT. Verifiez que la version requise du logiciel n'est pas deja disponible. Assurez-vous que les informations relatives à l'emplacement de tetechargeMENT HTTP via le serveur de proxy sont exactes.
3. software proxy url default—Si l'emplacement de téléchargement actuel n'est pas celui à partir duquel vous auriez normalement recupéré le logiciel mis à jour, réinitialisez l'emplacement de téléchargement. Dans cet exemple, votre emplacement de téléchargement actuel est définir sur l'emplacement par défaut (http://www.hp.com) (facultatif).

4. software proxy address http://10.1.10.126 port 32— Ceci est l'adresse et le nombre de port du serveur d'accès local qui sera utilisé pour acceder à l'URL spécifique à l'étape 3 (dans cet exemple, http://10.1.10.126, port 32) (facultatif).

5. software proxy username HPuser password HPpswd—Utilisez cette commande pour définir le nom d'utilisateur et le mot de passer requis pour acceder à l'emplacement de téléchargement sélectionné. Dans cet exemple, le nom d'utilisateur est HPuser et le mot de passer HPpswd. Si aucun nom d'utilisateur ou mot de passer ne sont requis, utilisez le mot clé none (par exemple, software proxy username none) (facultatif).

Remarque: si vous utilisez l'URL par défaut http://wwwHp.com, le nom d'utilisateur et le mot de passage doivent être les mêmes que vos ID de connexion et mot de passage hp.com.

Utilisation du protocole TFTP

Utilisez les procédures suivantes pour spécifique l'emplacement de téléchargement TFTP souhaité :

1. enable — Cette commande active le mode Administrateur.
2. show software version all — Cette commande cree une liste des versions de logiciels actuellement disponibles pour l'initialisation, en indiquant les emplacements actuels de téléchargement. Vérifiez que la version requise du logiciel n'est pas deja disponible. Assurez-vous que les informations relatives à l'emplacement de téléchargement TFTP sont exactes.
3. software tftp hostname TFTPHost1 directory /tftpboot — Si le nom d'hote et l'emplacement du repertoire de base actuels ne sont pas ceux que vous auriez normalement utilisés pour recupérer le logiciel mis à jour, réinitialisez l'hôte et le repertoire de base facultatif. Dans cet exemple, le nom d'hote indiqué est TFTPHost1 et le repertoire de base /tftpboot. Si un DNS n'est pas définir pour le routeur de stockage, entrez l'adresse IP de l'hôte TFTP.

Téléchargement d'un logiciel mis à jour

La commande download software create une nouvelle version du logiciel permettant de réinitialiser le routeur de stockage. Vous pouvez stocker deux versions du même logiciel sur le routeur de stockage. Avant de télécharger le logiciel mis à jour, veillez à ce qu'il n'y ait qu'une seule version de ce logiciel sur le routeur de stockage.

Utilisez les procédures suivantes pour creer une nouvelle version du logiciel disponible pour le routeur de stockage :

Utilisation du protocole HTTP, page 141
Utilisation des services proxy, page 142
Utilisation du protocole TFTP, page 142

Utilisation du protocole HTTP

Utilisez les procédures suivantes pour créé une nouvelle version du logiciel disponible pour le routeur de stockage via le protocole HTTP :

1. enable — Cette commande active le mode Administrateur.
2. show software version all — Vérifiez qu'il n'existe qu'une seule version du logiciel sur le routeur de stockage. Dans le cas où deux versions co-existant, utilisez la commande delete software version pour supprimer l'ancienne version et libérer de l'espace pour la nouvelle.
3. download software http version 2.3.1—Cette commande permet de télécharger une nouvelle version du logiciel sur le routeur de stockage (dans cet exemple, 2.3.1).

Remarque: il peut arriver que vous ayez besoin d'installer un logiciel spécial sur le routeur de stockage, par exemple à la demande d'un conseiller du support technique HP. Si vous isolez ce logiciel du reste des mises à jour standard en le mettant dans un autre emplacement (qui soit différent de l'emplacement de téléchargement par défaut), vous pouvez changer l'emplacement de téléchargement par défaut, télécharger le logiciel puis réinitialiser l'emplacement de téléchargement par défaut. Il existe un moyen plus facile pour cela, qui consiste à spécifique l'emplacement de téléchargement via le paramètre URL de la commande download software http. Par exemple, pour télécharger un fichier nommé 231.tar contenant la version 2.3.1 du logiciel depuis le site http://your website.com/StorageRouter, formulez la commande suivante: download software http url http://your website.com/StorageRouter/231.tar.

Utilisation des services proxy

Utilisez les procédures suivantes pour créé une nouvelle version du logiciel pour le routeur de stockage via les services proxy :

1. enable — Cette commande active le mode Administrateur.
2. show software version all — Vérifiez qu'il n'existe qu'une seule version du logiciel sur le routeur de stockage. Dans le cas où deux versions co-existant, utilisez la commande delete software version pour supprimer l'ancienne version et libreter de l'espace pour la nouvelle.
3. download software proxy version 2.3.1—Cette commande permet de télécharger une nouvelle version du logiciel sur le routeur de stockage (dans cet exemple, 2.3.1).

Remarque: il peut arriver que vous ayez besoin d'installer un logiciel spécial sur le routeur de stockage, par exemple à la demande d'un conseiller du support technique HP. Si vous isolez ce logiciel du reste des mises à jour standard en le mettant dans un autre emplacement (qui soit différent de l'emplacement de téléchargement par défaut), vous pouze changer l'emplacement de téléchargement par défaut, télécharger le logiciel puis réinitialiser l'emplacement de téléchargement par défaut. Il existe un moyen plus facile pour cela, qui consiste à spécifique l'emplacement de téléchargement via le paramètre URL de la commande download software proxy. Par exemple, pour télécharger un fichier nommé 231.tar contenant la version 2.3.1 du logiciel depuis le site http://your website.com/StorageRouter, formulez la commande suivante: download software http url http://your website.com/StorageRouter/231.tar.

Utilisation du protocole TFTP

Utilisez la procédure suivante pour创建工作 une nouvelle version du logiciel pour le routeur de stockage via le protocole TFTP :

1. enable — Cette commande active le mode Administrateur.

2. show software version all — Vérifiez qu'il n'este qu'une seule version du logiciel sur le routeur de stockage. Dans le cas où deux versions co-existant, utilisez la commande delete software version pour supprimer l'ancienne version et libreer de l'espace pour la nouvelle.

3. download software tftp version 2.3.1—Cette commande cree une nouvelle version du logiciel pour le routeur de stockage (dans cet exemple, 2.3.1).

Remarque: il peut arriver que vous ayez besoin d'installer un logiciel spécial sur le routeur de stockage, par exemple à la demande d'un conseiller du support technique HP. Si vous isolez ce logiciel du reste des mises à jour standard en le mettant dans un autre emplacement (qui soit différent de l'emplacement de téléchargement par défaut), vous pouvez changer l'emplacement de téléchargement par défaut, télécharger le logiciel puis réinitialiser l'emplacement de téléchargement par défaut. Il existe un moyen plus facile pour cela, qui consiste à spécifique l'emplacement de téléchargement via les paramètres hostname etIPAename de la commande download software tftp. Par exemple, pour télécharger un fichier nommé 231.tar contenant la version 2.3.1 du logiciel depuis my_tftpHost via le protocole TFTP, formulez la commande suivante : download software tftp hostname my_tftp Host filename 231.tar. Le fichier 231.tar doit être placé dans le repertoire de base par défaut défini pour l'hote TFTP.

Configuration du logiciel mis à jour comme version de démarrage

Le téléchargement d'un logiciel mis à jour sur le routeur de stockage ne modifie pas la version en cours d'exécution et ne configure pas automatiquement la nouvelle version comme version de démarrage au prochain redémarrage du système. Vous devez effectuer une opération spécifique pour que la nouvelle version du logiciel devienne la version de démarrage.

La configuration du logiciel comme version de démarriage consiste à vérifier l'intégrité du logiciel et à effectuer des vérifications internes pour s'assurer que le routeur de stockage peut lancer la version spécifique du logiciel.

Utilisez la procédure suivant pour configurer le nouveau logiciel comme version de démarrage :

1. enable — Cette commande active le mode Administrateur.

2. software version 2.3.1 — Cette commande selectionne le logiciel à initialiser au prochain redémarrage du système (dans cet exemple 2.3.1 est initiaisé au redémarrage du système). Le système vérifie l'intégrité de la version spécifique du logiciel pour s'assurer qu'elle peut être utilisée comme version de démarrage.

3. show software version boot — Vérifiez que la version correcte s'affiche comme version de démarrage (identifiée comme version de démarrage).

4. reboot — Cette commande redémarre le routeur de stockage pour exécuter le nouveau logiciel (facultatif).

Lorsque vous configurez une nouvelle version du logiciel comme version de démarrage, il faut effectuer des vérifications internes pour s'assurer que le nouveau logiciel peut s'exécuter.

Précautions à prendre pour les environnements de clusters

En environnement de cluster, la commande software version peut suspendre temporairement les communications HA normales alors que les vérifications internes sont en cours pour s'assurer que le nouveau logiciel peut être exécuté. Une suspension provoque un failover d'une instance de routage SCSI active sur le routeur de stockage.

Toutes les instances disposant d'un attribut primaire régle sur le nom du routeur de stockage reconnent le cours de leur exécution sur le routeur de stockage une fois que ce dernier a été réinitialisé. Si vous n'avez pas l'intention de réinitialiser le routeur de stockage dans l'immediat, utilisez la commande failover scsiirouter pour renvoyer les instances de routage SCSI de votrechioix sur le routeur de stockage.

Si le routeur de stockage s'execute en environnement de cluster, l'exécution de la commande reboot provoque une tentative de failover pour toutes les instances de routage SCSI sur un autre routeur de stockage dans le cluster. Les drivers iSCSI prennet en charge la reconnexion des utilisateurs aux ressources de stockage appropriées pour minimier les effets de la série de réinitialisation sur ces derniers.

Sauvegarde de la configuration système

Pour sauegarder la configuration système, il faut enregistrer les informations relatives à la configuration du routeur de stockage sélectionné sur des fichiers XML pouvant être stockés localement et à distance. En cas de problème, il est alors possible de restaurer les informations d'authentication AAA, les instances de routage SCSI, les listedes d'accès, les réseaux locaux virtuels et les informations relatives à la configuration système d'autres routeurs de stockage à partir de ces fichiers.

Bien que vous puissiez formuler une commande save à tout moment au cours d'une session de commandes CLI, il est recommendé de sauvegarder régulièrement la configuration système du routeur de stockage sur fichier.

Les fischiers de configuration sont normalement conservés dans le réseau savéconfig sur le routeur de stockage. Vous pouvez utiliser la commande copy pour copier le fichier de configuration sur un serveur exécutant le protocole TFTP, ce qui vous permet d'intégrer les sauvégardes du routeur de stockage à d'autres archives de logiciels. En accédant à l'interface graphique basée sur le Web à partir d'un serveur distant, vous pouvez créé des fischiers de sauvégarde de routeur de stockage directement sur le serveur concerné. Reportez-vous à l'aide en ligne de l'interface graphique pour plus de détails.

Création de sauvegardes locales

Les sauvégardes locales vous permettent de stocker le fichier de configuration XML créé dans le réseau Savedconfig sur le routeur de stockage.

Utilisez la procédure suivant pour effectuer une sauvegarde locale de la configuration de toutes les instances de routage SCSI actuellement sélectionnées sur un fichier nommé backup1 dans le réseau savedconfig:

1. enable — Cette commande active le mode administrateur.
2. save scsi router all backup1—Cette commande enregistre toutes les instances de routage SCSI définies sur un:fichier nommé backup1.

Stockage des sauvegardes sur un serveur TFTP distant

Utilisez la procédure suivante pour creer un fichier de configuration de sauvegarde nommé backup1 et pour copier ce fichier de sauvegarde sur un autre fichier nommé back1.xml, situé sur l'hôte TFTP tftpserver1, dans le réseau par défaut /tftpboot:

1. enable — Cette commande active le mode Administrateur.
2. save all backup1 — Cette commande enregistre la configuration qui s'exécut actuellement sur un fichier nommé backup1 dans le réseau savedconfig.
3. copy savedconfig: backup1 tftp://tserver1/ back1.xml — Cette commande copie le fichier de configuration enregistré backup1 sur un fichier nommé back1.xml, situé sur le serveur TFTP tserver1, dans le réseau par défaut.

Remarque: le fichier back1.xml doit déjà exister dans le repertoire default avec les permissions appropriées d'être effacé et replacé. Vous ne pouvez pas créé de nouveau fichier en utilisant TFTP.

Restauration des données à partir des sauvegardes

Il est possible de restaurer les informations d'authentication AAA, les instances de routage SCSI, les listedes d'accès, les reseaux locaux virtuels et les données de configuration système sélectionnées à partir des fichiers de configuration précédemment enregistrrés. Vous pouze désirir de restaurer certaines données, comme une instance de routage SCSI spécifique, ou l'ensemble des données, en utilisant la commande restore avec le mot clé from.

Le fichier à partir duquel la configuration est restaurée doit se trouver dans le repertoire savedconfig (/ata3/savedconfig). Si vous avez besoin de restaurer les données de configuration à partir d'un fichier de données de configuration existant ailleurs sur le réseau, utilisez la commande copy pour rendre le fichier souhaité disponible dans le repertoire savedconfig.

La restauration des données de configuration entraîne la copie de tout ou partie du contenu du fichier spécifique dans la mémoire permanente mais ne modifie pas systématiquèment la configuration du routeur de stockage en cours d'exécution. Par exemple, il est possible que vous ne puissiez visualiser la configuration entière d'une instance de routage SCSI restaurée que via la commande show scsiirouter à l'aide des mots clé from bootconfig, tant que l'instance n'a pas redémarré.

Restauration d'une instance de routage SCSI supprimée

Par exemple, supposez qu'une instance de routage SCSI scsi1 ait ete supprimee par erreur. Utilisez la procedure suivant pour restaurer scsi1 a partir d'un fichier de configuration enregistré sur un URL :

1. enable — Cette commande active le mode Administrateur.
2. copy http://10.1.1.44/~s1/back1.xml savedconfig: scsi1RESTORE.xml — Cette commande copie le fichier de configuration spécifique à partir de l'URL désigné et le place dans le repertoire savedconfig, en utilisant le nom de fichier scsi1RESTORE.xml.
3. show savedconfig — Vérifiez que le fichier importé se trouve désormais dans le repertoire savedconfig.
4. show scsi router all from scsi1RESTORE.xml — Permit de restaurer l'instance de routage SCSI scsi à partir du fichier spécifique.
5. show scsi router scsi1 from bootconfig—Cette commande affiche l'instance de routage SCSI restaurée scsi1 pour vérifier si la configuration est comme prévue.
6. scsi router scsi1 enable — Cette commande lance l'instance de routage SCSI restaurée afin de mettre à jour la configuration du routeur de stockage en cours d'exécution. Une fois que l'instance restaurée redémarre, il devient possible d'apporter également des modifications à sa configuration.
7. save scsi router scsi1 bootconfig — Si des modifications sont apportées à la configuration de l'instance de routage SCSI, enregistrrez l'instance de routage SCSI sur la configuration de démarrage du routeur de stockage (facultatif).

Restauration d'une instance de routage SCSI existante

Si vous nevez restaurer la configuration d'une instance de routage SCSI qui est encore active dans le routeur de stockage, vous nevez arrêté cette instance, restaurer sa configuration à partir du fichier sélectionné, puis la redémarrer. Par exemple, utilisez la procédure suivante pour restaurer l'instance de routage SCSI scsi2 à partir du fichier scsi2 Backup.

1. enable — Cette commande active le mode Administrateur.
2. show scsirouter scsi2 stats — Cette commande affiche l'etat actuel de l'instance de routage SCSCI scsi2. Si l'etat est actif, formulez la commande no scsirouter enable mentionnée à l'etape 3 pour arrêté l'instance.
3. no scsi router scsi2 enable — Cette commande désactive une instance de routage SCSI active. Vous ne pouvez pas restaurer une instance active.
4. show savedconfig — Confirmez que le fichier de sauvegarde souhaité existe dans le réseau savedconfig.
5. show scsi router all from scsi2 Backup — Vérifiez que l'instance enregistrée dans le fjichier de configuration est celle que vous souhaitez restaurer.
6. restore scsi router scsi2 from scsi2 Backup—Cette commande restaure l'instance de routage SCSI.
7. show scsirouter scsi2 from bootconfig—Confirmez que la configuration de l'instance de routage SCSI est à présent correcte.
8. scsi router scsi2 enable—Redémarrez l'instance de routage SCSI.
9. show scsi router scsi2 — Vérifiez la configuration de l'instance de routage SCSI restaurée qui a redémarré. La configuration en cours d'exécution doit désormais correspondre à la configuration permanente restaurée. Une fois que l'instance restaurée redémarré, il devient alors possible d'apporter également des modifications à sa configuration.
10. save scsi router scsi2 bootconfig — Si des modifications sont apportées à la configuration de l'instance de routage SCSI, enregistrez l'instance de routage SCSI restaurée sur la configuration de démarrage du routeur de stockage.

Restauration d'une liste d'accès

Lorsque vous restaurez une liste d'accès, les entrées existantes ne sont jamais supprimées. La restauration entraîne l'ajout d'entrées manquantes ainsi que l'effacement et le remplacement d'entrées portant le même nom, mais ne provoque jamais la purge ou la suppression d'entrées existantes. Si nécessaire, vous pouvez supprimer une liste d'accès entière puis la restaurer à partir d'un fjichier de configuration.

Utilisez la procédure suivante pour restaurer la liste d'accès mylist1 à partir du filchier accesslist Backup.xml. Dans cet exemple, mylist1 dans la configuration en cours d'exécution compte les entrées suivantes :

10.1.1.30/32
172.16.255.220/32
chap-username 12h7b.lab2.webservices
chap-username 12784.lab1.webservices

La liste d'accès enregistrée dans le fichier de configuration accessible backup.xml contient les entrées suivantes :

209.165.200.225/32
10.1.1.30/32
chap-username 12h7b.lab2.webservices
chap-username test2.sys3

Remarque : en environnement de cluster, les fonctions de supervision des listedes d'accès sont traitées par un seul routeur de stockage. Si vous formuez une commande access list sur un routeur de stockage n'executant pas de fonction de supervision de listed'accès, CLI affiche un message indiquant le nom du routeur de stockage actuellément responsable du traitement de ces fonctions.

1. enable — Cette commande active le mode Administrateur.
2. show accesslist mylist1 — Cette commande affiche les entrées actuellement associées à la liste d'accès mylist1.

3. showcesslist mylist1 fromcesslist Backup.xml—
   Cette commande affiche les entrées actuellment associées à la liste d'accès
   mylist1 enregistrée dans le fichier de configurationcesslist Backup.xml.
   Le fichier de configuration doit se couver dans le repertoire savedconfig.

4. restorecesslist mylist1 fromcesslist backup.xm1—Cette commande restaure les entrées de la liste d'acces mylist1 à partir du fichier configuration enregistrécesslist Backup.xml.

5. show acessist mylist1—Cette commande affiche les entrées de la liste d'accès restaurée mylist1. Les entrées sont comme suit :

10.1.1.30/32
172.16.255.220/32
209.165.200.225/32
chap-username 12h7b.lab2.webservices
chap-username 12784.lab1.webservices
chap-username test2.sys3

1. save acessist mylist1 bootconfig — Si des entrées antérieures à la restauration n'ont pas été sauvegardées, formulez la commande copy pour enregister la configuration de la liste d'accès actuelle sur la configuration de démarrage du routeur de stockage (facultatif).

Restauration des informations d'authentication AAA

Lorsque vous restaurez les informations d'authentication AAA, les paramètres de configuration suivants sont mis à jour :

■ Listed authentication AAA
Noms d'utilisateur et mots de passer de la base de données locale des noms d'utilisateur
- Serveurs Radius, serveur associé et port d'authentication global, valeurs de retransmission, valeurs de délambda et valeurs clé
- Serveurs TACACS+, serveur associé et port d'authentication global, valeurs de délié et valeurs clé

Utilisez la procEDURE suivante pour restaurer la configuration d'authentication AAA qui existe dans le fichier de configuration enregistré aaa Backup.xml:

1. enable — Cette commande active le mode Administrateur.
2. show savedconfig aaa backups.xml — Cette commande affiche le contenu du fichier de sauvegarde. Vérifiez qu'il s'agit bien de la configuration d'authentication AAA que vous souhaitez restaurer. Le fichier doit se trouver dans le réseau savedconfig.
3. restore aaa from aaa Backup.xml — Cette commande restaure l'authentication AAA à partir du fichier de configuration enregistré aaa Backup.xml.
4. show aaa — Cette commande affiche les informations relatives à l'authentication AAA. Vérifiez si elles sont à présent correctes.
5. save aaa bootconfig — Si vous modifiez la configuration d'authentication AAA restaurée, enregistrez la configuration ainsi modifiée dans la configuration de démarrage du routeur de stockage (facultatif).

Restauration des réseaux locaux virtuels

Vous pouvez désirir de restaurer tous les réseaux locaux virtuels ou certains réseaux spécifique. Lorsque vous restaurez un réseau local virtuel, le mode VTP est également restauré.

Utilisez la procédure suivant pour restaurer un réseau local virtuel. Dans cet exemple, le réseau local virtuel VLAN 10 (nommé TestLab) sera restauré à partir du fichier de configuration enregistré nommé VLAN backups.xml :

Remarque : en environnement de cluster, la configuration du réseau local virtuel doit être executée sur le premier routeur de stockage qui est agrégué au cluster. Si vous formuez une commande VLAN sur un autre routeur de stockage du même cluster, l'interface CLI affiche un message indiquant le nom du système et l'adresse IP du routeur de stockage actuellement responsable de la gestion des réseaux locaux virtuels.

1. enable — Cette commande active le mode Administrateur.

2. show savedconfig VLAN Backup.xml — Cette commande affiche le contenu du fichier de configuration enregistré VLAN Backup.xml. Vérifie que le fichier contient les informations relatives aux configurations du mode VTP et du réseau local virtuel que vous souhaitez restaurer (Exemple 13).

3. restore vlan 10 from VLAN Backup.xml — Cette commande restaure VLAN 10 à partir du fichier de configuration enregistré VLAN Backup.xml.

4. show vlan — Vérifiez que le réseau local virtuel est restauré et que sa configuration est correcte.
5. show vtp — Vérifiez que la configuration du mode VTP est correcte.
6. save vlan 10 bootconfig — Si vous modifiez le réseau local virtuel après l'avoir restauré, enregistrez vos modifications dans la configuration de démarrage du routeur de stockage (facultatif).

Exemple 13 : Affichez les informations relatives au réseau local virtuel à partir du fichier de configuration enregistré

!
! VTP DOMAIN
!
vtp domain none
!
! VTP MODE
!
vtp mode transparent
!
! VLAN
!
vlan 10 name TestLab mtusize 1500

Restauration de la configuration du système

Vous pouvez restaurer les informations relatives au système en utilisant la commande restore system. Vous pouvez restaurer les informations suivantes :

Paramètres des coordonnées de l'administrateur
■ Configuration de la supervision du réseau SNMP
Paramètres du serveur NTP, date, heures et fuseau hora
- Configuration DNS
Adresse IP de l'hote syslog distant
Emplacements de téléchargement de logiciels par défaut et noms d'utilisateur et mots de passer connexes

• Configuration CDP
  Paramètre de service restreint pour toutes les interfaces
  Table de routage du routeur de stockage
  Table de journalisation des événements du routeur de stockage
  Parametres de configuration pour toutes les interfaces Fibre Channel

Utilisez la procédure suivant pour restaurer les informations relatives à la configuration du système. Dans cet exemple, la configuration de la supervision du réseau SNMP et les paramètres des coordonnées de l'administrateur sont restaurés à partir du fichier de configuration enregistré nommé system Backup.xml :

1. enable — Cette commande active le mode Administrateur.
2. show savedconfig system Backup.xml — Cette commande affiche le content du fjichier de configuration enregistré system Backup.xml. Vérifie que le fjichier contient les informations relatives à la configuration de la supervision du réseau SNMP et aux coordonnées de l'administrateur que vous souhaitez restaurer.
3. restore system snmp from system Backup.xml — Cette commande restaure la configuration de supervision du réseau SNMP.
4. show snmp — Vérifiez que les informations sur la supervision du réseau SNMP sont restaurées et que la configuration est correcte (Exemple 14).
5. restore system contactinfo from system Backup.xml —
   Cette commande restaure les paramètres des coordonnées de l'administrateur.
6. show admin — Vérifiez que les informations sur les coordonnées de l'administrateur sont restaurées et que la configuration est correcte (Exemple 15).
7. save system bootconfig — Si vous effectuez des changements de configuration sur la configuration SNMP ou sur les informations relatives aux coordonnées de l'administrateur après restauration, enregistrez ces modifications dans la configuration de démarrage du routeur de stockage (facultatif).

Example 14 : Vérifiez la configuration SNMP

[SR2122_PR1]# show snmp
First Trap Host: 10.1.32.200
Second Trap Host: 10.2.12.242
Get Community String: public
Set Community String: private
Send Authentication Traps: enabled
Link Up/Down Enable for mgmt: enabled
Link Up/Down Enable for fc1: enabled
Link Up/Down Enable for fc2: enabled
Link Up/Down Enable for fc3: enabled
Link Up/Down Enable for fc4: enabled
Link Up/Down Enable for fc5: enabled
Link Up/Down Enable for fc6: enabled
Link Up/Down Enable for fc7: enabled
Link Up/Down Enable for fc8: enabled
Link Up/Down Enable for ge1: enabled
Link Up/Down Enable for ge2: enabled

Example 15: Vérifiez les informations sur les coordonnées de l'administrateur

[SR2122_PR1]# show admin
Administrator Contact Information
Name: Pat Hurley
Email: [e-mail]
Phone: [phone]
Pager: 123.456.3444 pin 2234

Mise hors tension du routeur de stockage

Pour modifier, au besoin, l'emplacement physique ou le câblage du routeur de stockage, il faut d'abord planifier un moment pourmettre l'unité hors tension. Utilisez la procédure suivante pourmettre le routeur de stockage hors tension correctement. Cesétapes garantissent que le système de fichiers est dans un état approprié avant l'arrêt de l'appareil.

1. enable — Cette commande active le mode Administrateur.
2. halt — Cette commande permet de s'assurer que toutes les informations relatives à la configuration sont sauvégardées. Répondez, comme vous le souhaitez, aux invites qui vous demandent d'enregistrer les informations. Le routeur de stockage peut être mis hors tension en toute sécurité lorsqu' l'invite de la commande [HALTED] # apparait.

Réinitialisation du système

Il peut arriver que vous ayez à réinitialiser certaines ou toutes les configurations du routeur de stockage à leurs valeurs d'usine, comme par exemple lors du déplacement d'un système entre deux environnements différents (teils que les environnements de test et de production) ou à des fins de résolution de problèmes.

Pour réinitialiser le routeur de stockage :

1. Enregistrez les informations relatives à la configuration dans un fichier (facultatif).
2. Effacez la configuration actuelle et restaurez certaines ou toutes les valeurs d'usine, à l'aide de la commande clear conf.

Remarque: si le routeur de stockage fonctionne en environnement de cluster, toutes les instances de routage SCSI s'executant sur ce routeur basculent sur un autre routeur de stockage dans le cluster. Si vous travailliez en environnement de cluster mais ne souhaitez pas faire basculer les instances de routage de stockage sur un autre routeur, formulez la commande no scsirouter enable pour toutes les instances (or pour les instances choisis qu'qui ne doivent pas subir de failover) avant de lancer la commande clear conf. Cette manqueevre supprime définitivement les instances de routage SCSI du cluster. Reportez-vous à la section « Contrôle des instances de routage SCSI dans un cluster » en page 159 pour plus d'informations sur le fonctionnement d'un routeur de stockage en environnement de cluster.

1. Execuétz le script de configuration initiale pour configurer l'interface de supervision via une connexion de console EIA/TIA-232 (facultatif).
2. Restaurez les informations relatives à la configuration concernée ou reconfigurez le routeur de stockage à l'aide des commandes CLI ou via l'interface graphique basée sur le Web.

Réinitialisation de tous les éléments aux valeurs d'usine

Utilisez la procédure suivante si vous devez physiquement déplacer un routeur de stockage existant vers un autre environnement, sans qu'il soit nécessaire de conserver des informations relatives à la configuration actuelle (la configuration du nouveau système étant complètement différente).

1. enable — Cette commande active le mode Administrateur.
2. clear conf or clear conf all HP—Cette commande efface la configuration actuelle du système, y compris les informations sur la supervision du réseau.

Pour les routeurs de stockage déployés pour un routage SCSI, vous pouvez utiliser l'assistant Clear Conf. À l'invite, entrez le mot de passé d'administration. Entrez all pour effacer la configuration du système et les paramètres du port de supervision ainsi que toutes les configurations et les instances de routage sauvegardées (Exemple 16). Si vous saississez la commande CLI clear conf all suivie par le mot de passage d'administration (par exemple hp), vous effacerez également la configuration du système et les paramètres du port de supervision.

Après l'exécution de l'une ou l'autre de ces commandes, le routeur de stockage redémarre.

Example 16: Réinitialisation de la configuration du routeur de stockage

Remarque: après avoir effectué le déplacement, utilisez la connexion de console EIA/TIA-232 pour configurer l'adresse IP de l'interface de supervision et d'autres informations système requises. Reportez-vous à la section « Script de configuration initiale du système » du Chapitre 5, « Configuration du routeur de stockage » pour plus de détails. Configurez ensuite le routeur de stockage via l'assistant de configuration ou à l'aide d'autres commandes CLI ou encore via l'interface graphique basée sur le Web.

Réinitialisation et sauvegarde des paramètres système

Utilisez la procédure suivante lorsqu'un routeur de stockage existant doit être utilisé à des fins de test avant d'être restauré à sa configuration actuelle, sans qu'il y ait lieu de modifier les informations relatives à sa configuration de système pour effectuer le test en question. La procédure suivante permet de sauvégarder la configuration du système et les fichiers de configuration enregistrés après la réinitialisation du système :

1. enable — Cette commande active le mode Administrateur.
2. save all myfile — Cette commande enregistre toutes les informations relatives à la configuration dans un fichier nommé myfile. Le fichier doit être stocké dans le réseau savedconfig.
3. clear conf — Cette commande efface la configuration actuelle mais conserve les informations système ( comme par exemple l'interface de supervision et l'interface HA, la table de journalisation des événements, le système DNS, les mots de passage de surveillance et d'administration, le serveur NTP et les informations SNMP) et les fichiers de configuration enregistrés.

À l'invite, entrez le mot de passer d'administration. Entrez apps pour conserver les paramètres de configuration du système.

Le routeur de stockage redemarre.

Effectuez le test utilisateur requis. À la fin du test, enchânéz sur l' étape 4 pour restaurer la configuration d'origine.

1. restore all from myfile—Cette commande restaure la configuration d'origine qui a ete conserved en depit de la commande clear conf.
2. reboot — Cette commande redémarre le système pour restaurer la configuration de l'application initiale dans la mémoire.

Réinitialisation du système pour supprimer les fichiers de configuration enregistrés

Utilisez la procédure suivante si un routeur de stockage autonome a agrégué un cluster en adoptant la configuration de ce dernier. La procédure supprime les fichiers de configuration précédemment enregistrés pendant la période où le routeur fonctionnait comme unité autonome, mais la configuration du système du routeur de stockage, les informations relatives à sa supervision et les instances de routage SCSI demeurentinchangées.

1. enable — Cette commande active le mode Administrateur.
2. clear conf — Cette commande supprime tous les fichiers de configuration enregistrés dans le réseau savedconfig.

À l'invite, entrez le mot de passer d'administration. Entrez saved pour conserver les paramètres de configuration du système.

Tous les fichiers sont supprimés du réseau Savedconfig mais le routeur de stockage ne redémarre pas.

1. show savedconfig — Vérifiez que tous les fichiers ont été supprimés du repertoire salvédconfig.

Remarque: vous peuvent également utiliser la commande delete savedconfig pour supprimer les fichiers de configuration enregistrés que vous avez selectionnées dans le repertoire savedconfig.

Restitution des mots de passage

L'interface de supervision du routeur de stockage est protégée par mot de passer. Vous doivent formuler un mot de passer pour acceder au routeur de stockage via Telnet (pour l'interface CLI) ou via l'interface graphique basée sur le Web. La protection par mot de passer peut également être activée pour l'interface de la console du routeur de stockage, ce qui nécessite que les mots de passage des modes Administration et Surveillance configurés pour l'interface de supervision soient appliqués à l'interface de la console.

Si vous perdez les mots de passer qui ont eté activés pour l'interface de la console, vous pouvez récapérer l'accès à la supervision du routeur de stockage à l'aide de la procédure de restitution des mots de passage. La procédure de restitution des mots de passage requiert un accès physique à la console du routeur de stockage ; cette procédure figure à l'adresse suivante :

http://www.hp.com

Contrôle des instances de routage SCSI dans un cluster

Il est important de savoir où sont exécutées les instances de routage SCSI. Alors que la fonctionnalité de failover automatique permet de garder le cluster du réseau de stockage en état de fonctionnement même en cas de problème au niveau du système, les contrôle HS manuels offrent la possibilité de répartir les instances de routage SCSI entre les routeurs de stockage d'un même cluster afin de satisfaire aux exigences spécifiques de votre réseau.

Les activités suivantes sont typiquement associées au contrôle des instances de routage SCSI en environnement de cluster. Alors que la plupart de ces activités sont effectuees de façon intermittente, certaines, comme par exemple l'affichage des statistiques de fonctionnement, peuvent etre regulierement executees.

■ Modification d'une configuration d'instance, page 160
■ Activation et désactivation des connexions, page 161
■ Arrét et lancement des instances, page 162
■ Affichage des statistiques de fonctionnement, page 163
Gestion des failover, page 163

Modification d'une configuration d'instance

Remarque : pour garantir que les modifications sont correctement propagated à tous les routeurs de stockage dans le cluster, il est toujours préféable de changer la configuration d'une instance de routage SCSI sur le routeur de stockage dans lequel elle est actuellément active.

De temps en temps, vous doivent effectuer des modifications sur les configurations des instances de routage SCSI. Ceschangements comprehennent des actions telles que l'ajout ou la suppression d'une cible, l'ajout ou la suppression d'un LUN, le remappage d'une cible ou la modification de l'accès. Il est important de comprendre les conséquences de ces modifications sur les hôtes IP qui accèdent aux ressources de stockage associées. Par exemple, le fait de changer la configuration d'une instance peut modifier la presentation du péripérisque par rapport à l'hôte IP et entraîner le changement effectif du nom ou du numéro affecté à ce dispositif par le système d'exploitation de l'hôte. Certains changements de configuration d'instance, comme par exemple l'ajout ou la suppression de cibles, l'ajout ou la suppression de LUN au sein d'une cible donnée ou l'ajout et la suppression d'instances entières peuvent modifier l'ordre des péripérisques représentés à l'hôte. Meme si l'hôte n'est associé qu'à une seule instance de routage SCSI, l'ordre des péripérisques peut être affecté.

En général, le système d'exploitation de l'hôte IP affecte des identifications d'unité selon l'ordre dans lequel celles-ci sont reçues, en fonction de certains critères. Par exemple, un système Linux affecte des identifications d'unité selon l'ordre dans lequel elles sont reçues, en fonction de l'hôte, du bus, de la cible et des informations relatives aux LUN. La modification de l'ordre de détention de stockage peut entraîner un changement d'identification d'unité. Les applications qui s'exécutent sur l'hôte peuvent nécessiter d'être modifiées pour acceder de façon appropriée aux unités actuelles utilisées.

Si une instance de routage SCSI est entièrement supprimée ou s'il n'y a pas de cible disponible pour l'hôte, le fichier de configuration du driver iSCSI de l'hôte devra être mis à jour pour supprimer la référence concernée avant de relancer le driver iSCSI. Lorsqu'un fichier de configuration iSCSI de l'hôte comporte une ↔équence à une instance qui n'existe pas ou qui n'a pas de cible disponible pour cet hôte, le driver iSCSI n'effectue pas la connexion et ne détecte pas les cibles associées à une autre instance de routage SCSI.

Pour plus d'informations sur les procédures recommendées pour modifier la configuration des drivers iSCSI, reportez-vous à la section « Configuration des drivers iSCSI » au Chapitre 5 ou aux fichiers readme des drivers iSCSI. Vous pouvez acceder aux versions les plus récentes des drivers iSCSI et des fichiers readme sur le site http://www.hp.com.

Activation et désactivation des connexions

Une instance de routage SCSI devient active par défaut, lorsqu'elle est associée à une interface Gigabit Ethernet sur des hôtes IP. Chaque cible qui s'ajoute à l'instance est également activée par défaut. Cependant, aucun hôte IP ne peut se connecter à cette cible parce qu'elle n'est pas associée à une liste d'accès. Dés que vous associez une liste d'accès à la cible, elle s'active automatiquement ; les hôtes IP spécifiés par les entrées de la liste d'accès sont alors autorisés à se connecter sur la cible.

Utilisez la commande scsi router target disabled pour contrôler l'accès à la cible sans modifier l'association à la liste d'accès ni arrêté l'instance de routage SCSI dans sa totalité. Cela n'affecte pas les connexions et les ouvertures de session actuelles mais interdit les futures connexions et ouvertures de session.

Utilisez la commande scsi router target enabled lorsque vous étés pré à autoriser à nouveau les connexions et les ouvertures de session.

Par exemple, supposez que vous ayez un problème au niveau d'une entrée dans la liste d'accès webserver2. Cette liste d'accès est associée à la cible webstorage2, qui est à son tour associée à l'instance de routage SCSI foo.

Utilisez la procEDURE suivante pour désactiver temporairement l'accès à la cible associée à la liste d'accès problématique :

1. enable — Cette commande active le mode Administrateur.
2. show scsi router foo stats — Cette commande affiche l'etat permettant de confirmer que l'instance de routage SCSI fooest active sur ce routeur de stockage.
3. show scsi router foo — Vérifiez le nom et l'état actuel de la cible et de la liste d'accès. La cible webstorage2 devrait être associée à la liste d'accès webserver2 et la cible devrait être activée. (Exemple 17.)
4. scsi router foo target webstorage2 disabled—Cette commande désactive l'accès à la cible webstorage2. (Exemple 18)

Example 17: Vérifiez la cible, la liste d'accès et l'état de la cible

[SR2122_PR1]# show scsirouter foo
foo description «test SCSI routing instance»
foo authenticate «none»
foo primary "none"
foo proxy server disabled
foo failover primary «none»
foo failover secondary «none»
foo lun reset no
foo cdb retry counter 30
foo serverif ge2 10.1.0.45/24, TCP port:3260
foo target webstorage2 description «Web Storage»
foo target webstorage2 Name
«ign.1987-05.com.hp.00.0b1aaa415....webstorage2»
→ foo target webstorage2 enabled "TRUE"
→ foo target webstorage2 acesselist "webserver2"
foo target webstorage2 wwn "21:00:00:05:ae:42:2f:12"

Example 18: Vérifiez l'etat de la nouvelle cible

[SR2122_PR1]# show scsi router foo
foo description «test SCSI routing instance»
foo authenticate «none»
foo primary "none"
foo proxy server disabled
foo failover primary «none»
foo failover secondary «none»
foo lun reset no
foo cdb retry counter 30
foo serverif ge2 10.1.0.45/24, TCP port:3260
foo target webstorage2 description «Web Storage»
foo target webstorage2 Name «ign.1987-05.com.hp.00.0b1aaa415....webstorage2» foo target webstorage2 enabled "FALSE"
foo target webstorage2 acesslist "webserver2"
foo target webstorage2 wwpn "21:00:00:05:ae:42:2f:12"

Arrêt et lancement des instances

Si le routeur de stockage rencontres un problème sur un pool spécifique d'hôtes IP ou de ressources de stockage, vous avez peut-être intérêt à arrêter l'exécution de l'instance de routage SCSI associée partout dans le cluster. La commande no scsiirouter enable provoque l'arrêt de l'instance de routage SCSI spécifiée sur le routeur de stockage sans la faire basculer sur un autre routeur de stockage dans le cluster. Cette commande arrêté effectivement l'exécution de l'instance dans tout le cluster.

Une fois arrêtée, l'instance de routage SCSI peut être reactivée à l'aide de la commande scsirouter en able. La commande scsirouter en able doit être formulée sur le même routeur de stockage que la commande no scsirouter en able.

Reportez-vous au Manuel de l'utilisateur de l'interface de ligne de commande pour les détails relatifs à ces commandes.

Affichage des statistiques de fonctionnement

Utilisez la commande show scsi router stats pour afficher l'etat de l'instance de routage SCSI et visualiser le nombre de connexions actives et le nombre d'ouvertures de sessions enregistrées depuis le dernier redémarrage du routeur de stockage (ou depuis que les statistiques ont été effacées pour la dernière fois).

Par exemple, la commande show scsi router stats à l'Exemple 19 affiche que l'instance de routage SCSI foo est actuellément active.

Example 19: Résultats de la commande « show scsi router stats »

Gestion des failover

Dans un cluster, les routeurs de stockage s'échangent continuèlement des informations sous forme de pulsations pour détecter d'eventuelles pannes. Les messages HA sont envoyés via le protocole UDP sur IP, et selon le type de message ou de situation, ils peuvent être envoyés comme des messages à diffusion unique ou des messages à diffusion multiple. Afin de garantir que les informations HA sont échangées de manière fiable entre les routeurs de stockage, ces derniers alterment la transmission des pulsations entre l'interface de supervision et l'interface HA.

Le failover des instances de routage SCSI est automatique des que le routeur de stockage detecte qu'un autre routeur de stockage dans le cluster ne repond plus aux pulsations. Le failover d'une instance de routage SCSI se produit également si l'interface Gigabit Ethernet qui lui est associée est indisponible ou si toutes les cibles mappées sont indisponibles.

Remarque: si certaines cibles sont disponibles et d'autres pas, le failover de l'instance de routage SCSI n'a pas lieu.

Un cluster prend en charge jusqu'à 12 instances actives de routage SCSI. Chaque routeur de stockage pouvant gérer un maximum de 12 instances de routage SCSI, la haute disponibilité est assurée pour chaque instance dans le cluster, indépendamment de la répartition de ces instances entre les différents routeurs de stockage.

Failover manuel

Bien que le failover des instances de routage SCSI soit automatique, il peut arriver que vous souhaitiez faire basculer manuellement une instance de routage SCSI d'un routeur sur un autre. Ce déplacement peut être juste-temporaire, et l'instance peut être renvoyée plus tard sur son emplacement d'origine. Dans d'autres cas, vous pouvez pouvoir déplacer définitivement une instance de routage SCSI sur un autre routeur de stockage, en vous assurant qu'elle continuera de s'exécuter sur le routeur spécifique autant que possible.

À titre d'exemple de scenario de cluster, considérons un cluster composé de deux routeurs de stockage StorageRouterSys1 et StorageRouterSys2. StorageRouterSys1 exécuté actuellement les instances scsi1 et scsi2, pour lesquelles il joue le role de routeur de stockage primaire. StorageRouterSys2 exécuté actuellement les instancesccsi3 et scsi4. L'attribut primaire pour scsi3 et scsi4 est réglé sur le paramètre par défaut none, indiquant qu'il n'y a pas de routeur de stockage recommendé pour le failover de l'une ou l'autre des deux instances.

Failover temporaire

Si l'on se refère à l'exemple de scenario de cluster décrit plus haut, les procédures suivantes déplacent l'instance de routage scsi1 de son routeur de stockage primaire ou recommendé StorageRouterSys1, vers le deuxième routeur de stockage de façon-temporaire. Les commandes de cette procédure sont formulées à partir d'une session CLI sur le routeur de stockage StorageRouterSys1.

1. enable — Cette commande active le mode Administrateur.
2. show cluster or show scsi router scsi1 stats—Vérifiez que l'instance à déplacer, scsi1, s'exécuté effectivement sur le routeur de stockage StorageRouterSys1.
3. failover scsirouter scsi1 — Cette commande fait basculer l'instance de routage SCSI scsi1.

Remarque: étant donné qu'il n'y a que deux routeurs de stockage dans le cluster, vous n'avez pas besoin de spécifique de destination pour le failover.

1. show cluster or show scsirouter scsi1 stats—Verifiez que l'instance de routage SCSI spécifiée, scsi1, ne s'exécute plus sur le routeur de stockage StorageRouterSys1.

Une fois que le failover est terminé, établissez une liaison Telnet au routeur StorageRouterSys2 et vérifie, à l'aide des commandes CLI décrites aux étapes 1 et 2 ci-dessus, que l'instance de routage SCSI scsi1 s'exécuté désormais sur ce routeur de stockage.

Ce déplacement est considéré comme-temporaire parce que StorageRouterSys1 est always designated comme routeur de stockage primaire pour l'instance de routage SCSI scsi1. Si, par exemple, StorageRouterSys1 est réinitialisé, scsi1 cesseras de s'exécuter sur StorageRouterSys2 pour démarrer et s'exécuter surStorageRouterSys1.

Remarque: soyez prudent lorsque vous changez la configuration d'une instance de routage SCSI qui s'execute sur un routeur de stockage qui n'est pas configuré comme son routeur de stockage primaire. Si la configuration de l'instance est modifiée alors que le routeur de stockage désigné comme son routeur primaire est hors tension ou supprimé du cluster, les changements introduits ne seront pas propagated à ce routeur. Lorsque le routeur de stockage redémarre ou réintègre le cluster, il s'impose à nouveau comme étant le routeur primaire de l'instance et recommence à l'exécuter en utilisant la的最后一Configuration qu'elle avait avant qu'il ne quitte le cluster.

Failover permanent

Si l'on se refère à l'exemple de scenario de cluster décrit plus haut, les procédures suivantes déplacent l'instance de routage scsi2 de son routeur de stockage primaire ou recommendé StorageRouterSys1, vers le deuxième routeur de stockage de façon définitive. Les commandes de cette procédure sont formulées à partir d'une session CLI sur le routeur de stockage StorageRouterSys1.

1. enable — Cette commande active le mode Administrateur.
2. show cluster or show scsirouter scsi2 stats — Vérifie que l'instance à déplacer, scsi2, s'exécuté effectivement sur le routeur de stockage StorageRouterSys1.
3. scsirouter scsi2 primary StorageRouterSys2 — Cette commande configure StorageRouterSys2 comme le routeur de stockage primaire pour l'instance de routage SCSI souhaitation, scsi2.
4. save scsi router scsi2 bootconfig — Cette commande enregistre la configuration actuelle de l'instance de routage SCSI, y compris le paramètre primaire, et faites circuler la configuration modifiée à travers le cluster.
5. failover scsirouter scsi2 — Cette commande fait basculer l'instance de routage SCSI souhaitation, scsi2.

Une fois que le failover est terminé, établissez une liaison Telnet au routeur StorageRouterSys2 et vérifie, à l'aide de la commande show scsirouter scsi2, que l'instance de routage SCSI scsi2 s'exécuté désormais sur StorageRouterSys2 et que StorageRouterSys2 est désigné comme le routeur de stockage primaire pour cette instance.

Failover à des fins de répartition

Dans l'exemple de scenario de cluster décrit plus haut, supposez que vous notice une hausse significative du traffic de l'instance de routage SCSI scsi4, qui vous entraîne à répartir toutes les autres instances (scsi1, scsi2 et scsi3) sur le routeur de stockage StorageRouterSys1. StorageRouterSys1 exécuté déjà scsi1 et scsi2.

La procédure suivantepermet de déplacer l'instance de routage SCSI scsi3 sur StorageRouterSys1. Les commandes de cette procédure sont formulées à partir d'une session CLI sur le routeur de stockage StorageRouterSys2.

1. enable — Cette commande active le mode Administrateur.
2. show cluster or show scsi router scsi1 stats — Vérifie que l'instance à déplacer s'exécuté effectivement sur le routeur de stockage StorageRouterSys2.
3. failover scsi router scsi3 to StorageRouterSys1—Cette commande fait basculer l'instance de routage SCSI souhaiée, scsi3, sur StorageRouterSys1.

Une fois le failover terminé, établitsez une liaison Telnet au routeur
StorageRouterSys1 et vérifie, à l'aide de la commande show scsirouter
que les instances scsi1, scsi2 et scsi3 s'exécutent désormais sur ce routeur.

Remarque : l'instance scsi3 n'ayant pas de paramètre primaire, elle doit continuer à s'executer sur StorageRouterSys1 jusqu'à l'arrêt ou le failover ou jusqu'à ce qu'elle bascule automatiquement en raison de l' indisponibilité d'une interface ou à cause d'un problème de logiciel ou de matériel.

Supervision du protocole CDP sur le routeur de stockage

Le protocole Cisco Discovery Protocol (CDP) est principalement utilisé pour obtenir les adresses de protocole des périhériques voisins et détecter la plate-forme de ces derniers. CDP est un protocole independant de tous les autres protocoles et supports. Il fonctionne sur tous les équipements fabriqués par Cisco, dont les routeurs, les Ponts, les serveurs d'accès et les commutateurs.

Tous les péripériques configurés pour le protocole CDP envoient des messages périodiques, qu'on appelle des notifications, sur une adresse à diffusion multiple. Chaque péripérisque envoie ses notifications sur au moins une adresse sur laquelle il puisse receivevoir des messages SNMP. Les notifications contiennent également des informations sur les temps d'arrêt qui indiquent le temps pendant lequel le péripérisque qui recoit des données doit conserver les informations relatives au protocole CDP avant de les supprimer. Chaque péripérisque doit également écouter les messages CDP périodiquement envoyés par les autres péripérisques afin de collecter des informations sur ses voisins et de déterminer le moment où leurs interfaces respectives avec le support sont activées ou désactivées.

Le routeur de stockage est activé, par défaut, pour échanger des informations CDP avec d'autres péripériques du réseau actifs par le protocole CDP. Le protocole CDP peut être activé ou désactifé pour les interfaces individuelles sur le routeur de stockage. Les temps d'arrêt pour les péripériques récepteurs et la fréquence des transmissions CDP depuis le routeur de stockage peuvent être modifiés.

Désactivation du protocole CDP pour les interfaces sélectionnées

Le protocole CDP peut etre activé ou désactivé pour l'interface de supervision, l'interface HA et l'interface Gigabit Ethernet sur le routeur de stockage.
Par défaut,toutes les interfaces sont activées pour le protocole CDP. Utilisez la
procedure suivante pour désactiver le protocole CDP sur une interface donnée :

1. enable — Cette commande active le mode Administrateur.
2. no cdp interface ge2 enable—Cette commande désactivement le protocole sur l'interface souhaitatione ge2.
3. show cdp interface — Confirmez que le protocole CDP est désactivé pour cette interface.
4. save system bootconfig — Cette commande enregistre la modification intervenue sur le protocole CDP dans la configuration de démarrage du routeur de stockage (facultatif).

Modification des temps d'arrêts et des valeurs de début du protocole CDP

Le temps d'arrêt représentée la durée pendant laquelle le périphérique récepteur doit conserver le paquet CDP qu'il a reçu du routeur de stockage avant de le supprimer. La valeur du temps d'arrêt CDP doit être définie sur un nombre plus élevé de secondes que la valeur de l'horloge CDP (le temps écoulé entre les différentes transmissions CDP en provenance du routeur de stockage).

Par exemple, la valeur par défaut du temps d'arrêt CDP est de 180 secondes.

La valeur par défaut de l'horloge CDP est de 60 secondes.

Utilisez la procEDURE suivante pour modifier la valeur du temps d'arrêt CDP et la valeur de l'horloge CDP :

1. enable — Cette commande active le mode Administrateur.
2. show cdp — Vérifiez la configuration CDP actuelle.
3. cdp holdtime 300—Cette commande règle le nombre de secondes sur 300, pendant lesquelles un périphérique récepteur doit conserver le paquet CDP en provenance du routeur de stockage.
4. cdp timer 120—Cette commande règle sur 120 le nombre de secondes séparant les transmissions de paquets CDP en provenance du routeur de stockage.
5. show cdp — Vérifiez la nouvelle configuration CDP (facultatif).
6. save system bootconfig — Cette commande enregistre les modifications intervenues sur le protocole CDP dans la configuration de démarrage du routeur de stockage (facultatif).

Utilisation de scripts pour l'automatisation de tâches

Si vous formuez frequentlyment une série de commandes CLI, vous pouze gagner du temps en entrant ces commandes dans un script, à des fins d'exécution.

Les scripts de commandes sont stockés dans le réseau script et sont de simples fichiers de texte ASCII renferment des commandes CLI.

Au moment de创建工作 un script de commandes, applique les règles suivantes :

• Les commandes peuvent débuter n'importe où sur la ligne. Le premier mot de la ligne qui n'est pas precedé d'un caractère de commentaire est considéré comme le début de la chaîne de commandes.
• Les commentaires peuvent être ajoutés en plaçant un point d'exclamation (!) ou le caractère symbolisant les numéroes (#) au début de la ligne ou comme premier caractère de n'importe qu'elle position sur la ligne. Les commentaires sont utiles pour documenter le contenu du fichier et les résultats escomptés. Les commentaires peuvent également servir à empêcher qu'une commande ne s'exécute sans la supprimer du fichier, en insérant un caractère de commentaire avant la chaîne de la commande concernée.
• Vous pouvez laisser la commande dépasser la ligne en terminant la ligne en question par une barre oblique inversée () comme un caractère de continuation (Exemple 20). Utilisez le caractère de continuation pour améliorer la lisibilité des longues commandes. La séquence de la ligne se poursuit jusqu'à ce qu'il y ait une ligne de commande sans caractère de continuation. Si une ligne de commande est utilisée pour terminer une séquence de continuation de ligne, vous nevez alors insérer une ligne vierge après le commentaire.

Il est possible d'appeler des scripts à partir d'autres scripts.

Lors de l'exécution d'un script, les commandes et toutes les réponses aux commandes sont répercutées sur la console du routeur de stockage.

Il est possible de creator un script sur n'importequel systeme à l'aide d'un éditeur de texte et de le placer dans le repertoire script (/ata3/cript) du routeur de stockage cible via FTP. Reportez-vous à la section « Utilisation de FTP sur le routeur de stockage » à la page 174 pour plus de détails. Vous pouvez également utiliser la commande copy pour copier le fichier du script sur le routeur de stockage via HTTP ou TFTP.

Execution des scripts de commandes

Utilisez la procédure suivant pour executer les commandes CLI stockées sur le fichier du script. Dans cet exemple, le fichier du script est nommé CreateSc et il doit être conservé dans le repertoire script.

1. enable — Cette commande active le mode Administrateur.
2. show script CreateSc — Vérifiez que le script CreateSc existe dans le réseau script et qu'il contient bien la configuration que vous souhaitez re-créer.
3. read script CreateSc or read script CreateSc force—Cette commande active la lecture puis execute les commandes CLI du fichier de script. Lorsque cela vous est demandé, confirmez que vous pouze poursuivre et exécuter les commandes du script.

Utilisez le mot clé force pour executer le script immédiatement sans attendre de confirmation (facultatif).

À la fin de l'exécution du script, formulez les commandes appropriées show pour vérifier que le script a été exécuté comme prévu.

Supervision du fichier journal

Le routeur de stockage peut enregistrer les informations sur les événements dans une série de fichiers journaux, basés sur des règles de routage spécifique dans la table de journalisation du routeur de stockage. La configuration par défaut achemie tous les messages d'événements du routeur de stockage au niveau de notification info ou au niveau inférieur sur le fichier journal. Utilisez les commandes show logging pour afficher les entrées du fichier journal et rechercher les entrées correspondant à des chaînes de texte spécifique ou à des expressions habituelles.

Les fichiers journaux sont créés dans le réseau log (/ata4/log) du routeur de stockage. Ils peuvent occuper jusqu'à 4 Mo de mémoire. Une fois cette limite atteinte, le fichier le plus ancien est supprimé et un nouveau fichier est créé à sa place. La commande show logging size peut être utilisé pour afficher la taille des fichiers journaux existants. La commande show system peut servir à afficher le volume de l'espace affecté aux fichiers journaux, et le volume d'espace actuellement disponible pour les fichiers journaux.

Le nom du fichier journal est messages, suivi par un numéro (par exemple, messages3 ou messages12). Le premier fichier journal est nommé messages0, le fichier journal suivant est nommé messages1, et ainsi de suite.

Selon les besoin de votre entreprise, vous pouvez archiver les fischiers journaux sur un serveur distant ou les supprimer périodiquement. Vous pouvez transférer, via FTP, les fischiers du routeur de stockage vers un serveur distant (reportez-vous à la section « Utilisation de FTP avec le routeur de stockage » à la page 174 pour plus de détails). Vous pouvez également utiliser l'interface graphique basée sur le Web pour afficher le contenu du fichier journal et utiliser les techniques de couper-coller pour sauvegarder les informations dans un fichier local. Vous avez également la possibilité de recourir à la commande show logging all pour réorienter la sortie de la console en utilisant la fonction d'inscription au journal propre à votre interface de console.

Remarque: reportez-vous à la section « Comprénde la fonction d'inscription au journal » à la page 177 pour plus d'informations sur l'ajout de règles de routage à la table dejournalisation du routeur de stockage.

Suppression des fichiers journaux

Utilisez la procédure suivant pour supprimer périodiquement les fichiers journaux du routeur de stockage.

1. enable — Cette commande active le mode Administrateur.
2. show logging size — Vérifiez la taille actuelle des fichiers journaux du réseau de stockage (Exemple 21).
3. show logging all or show logging last 50—Cette commande affiche toutes les entrées du fichier journal actuel (première commande) ou affiche un nombre spécifique d'entrées, ici 50, à partir de la fin du fichier (deuxieme commande).
4. clear log — Cette commande supprime le fichier journal existant. Le routeur de stockage supprime le fichier journal existant et recrée un nouveau fichier.

Exemple 21: Résultats de la commande « show logging size »

[SR2122_PRA]# show logging size 5120 messages (342797 bytes) logged

Collecte d'informations sur la résolution des problèmes

Si vous rencontres des problèmes sur le routeur de stockage, vous aurez peut-être besoin d'avoir des informations sur la résolution des problèmes de la part des techniciens de l'Assistance technique HP. Le routeur de stockage dispose de plusieurs fonctionnalités qui vous permettent de collecter les informations requises.

Les activités suivantes sont typiquement associées à la résolution des problèmes sur le routeur de stockage :

Utilisation du journal des blocages, page 172
Utilisation de FTP sur le routeur de stockage, page 174
Pour comprendre les diagnostics, page 176
Capture des messages système à l'initialisation, page 176
Comprénde la fonction d'inscription au journal, page 177
Capture de la configuration du routeur de stockage, page 181
Utilisation des applications de débogage, page 182

Utilisation du journal des blocages

Si le routeur de stockage rencontres un problème inattendu qui l'oblige à redémarrer automatiquement, un fjichier journal spécial sera alors créé. Le fjichier est nommé crash.txt et il est stocké dans le repertoire log (/ata4/log). Vous pouvez afficher le contenu de ce fjichier sur la console à l'aide de la commande show crash.

Pour enregistrer la sortie de la commande show crash, réorientez la sortie de la console en utilisant la fonction d'inscription au journal propre à votre interface de console. Selon l'interface de votre console et la taille de la mémoire tampon de défilament, vous pouvez également copier-coller le contenu de la console sur un fichier de texte ASCII.

Le journal des blocages fournit les informations suivantes :

Les informations sur les exceptions
Les informations d'initialisation, dont la version du noyau et la date de creation
Informations sur le logiciel
Une liste de toutes les tâches, dont le point d'entrée, l'ID de tâche et la priorité de chaque tâche
- Les registres de tâches et le suivi des piles de chaque tâche dans la liste des tâches
Niveau de privilège des tâches sur le réseau
- Une liste de tous les modules, comprenant l'ID de module, les adresses de début de données, etc.
Une liste de tous les périphériques et drivers associés
- Une liste de tous les drivers, dont le nombre d'actions de création, de suppression, d'ouverture, de fermeture, de lecture, d'écriture et de contrôle E/S effectuees
Une liste d'adresses disponibles en mémoire et un résumé des informations sur l'utilisation de la mémoire
Une liste de descripteurs de fichiers ouverts
- Des informations sur l'interface réseau, dont les indicateurs, le type d'interface, les adresses et les informations MTU pour toutes les interfaces du routeur de stockage
La table de routage du routeur de stockage
La table ARP
La table de l'hôte du routeur de stockage
- Les informations sur les connexions Internet actives, dont la carte PCB, le type de connexion (TCP ou UDP), la transmission et la réception de files d'attente, les adresses locales et à l'étranger et l'état de chaque connexion
Les statistiques de routage
Les statistiques IP
Les statistiques ICMP
Les statistiques TCP
Les statistiques UDP

• Les informations sur la réserve des données de pile (MBufs) et la table de la réserve du cluster
  L'autorisation NFS
  Les informations sur le système de fichiers NFS installé
• Les informations sur l'unité IDE et l'unité flash, compteant les types et les paramètres des péripériques
  Les fonctions de vidage des blocages enregistrés
  Les fonctions de vidage des exemples enregistrés
  Les registres CPC710 à des moments exceptionnels

Les informations ayant servi à créé le fichier crash.txt sont périodiquement enregistrées sur le fichier tmpcrash.txt dans le réseau log. Aussitôt qu'un blocage intervent, utilisez la commande show crash current pour afficher les informations telles qu'elles seraient enregistrées dans le journal des blocages.

Utilisation de FTP sur le routeur de stockage

Dans certains cas, vous pouvez pouvoir copier des fichiers journaux du routeur de stockage sur un autre serveur de votre réseau à des fins d'analyse, ou copier des fichiers de configuration ou de script sur un autre serveur avant de les envoyer sur un autre routeur de stockage. Le routeur de stockage comprend un démon FTP ; cependant, le port FTP (port 21) est par défaut restreint.

Utilisez la procédure suivant pour activer FTP et copier le fichier journal actuel du routeur de stockage sur un autre serveur du réseau.

1. enable—Cette commande active le mode Administrateur.
2. show restrict — Cette commande affiche les restrictions de l'interface. Si le port 21 sur l'interface de supervision fei0 est fermé, utilisez la commande à l'étape 3 pour l'ouvrir.
3. no restrict mgmt ftp — Permit aux fonctions FTP d'acceder à l'interface de supervision (facultatif).

Une fois la fonction activée, ouvre la session FTP sur le routeur de stockage à partir du serveur. Le système vous demande alors un nom d'utilisateur et un mot de passer. Le nom d'utilisateur est admin et le mot de passer est le mot de passer d'administration du routeur de stockage. Le mot de passer d'administration par défaut est hp.

Remarque: le nom d'utilisateur et le mot de passage sont sensibles à la casse.

Les fichiers journaux et les fichiers de suivi des blocages du routeur de stockage sont stockés dans le réseau /ata4/log. Les fichiers de configuration enregistrés sont stockés dans le réseau /ata3/savedconfig. Les fichiers de script sont conservés dans le réseau /ata3-script.

Pour utiliser FTP et récapierer le fjichier journal du routeur de stockage, changez de répertoire et allez sur/ata4/log à l'aide de la commande FTP cd. Affichez la liste des fjichiers pour déterminer le fjichier journal que vous souhaitez récapérer. Dans notre exemple, le fjichier journal est messages0. En cas de besoin, spécifiez l'indicateur binaire à l'aide de la commande FTP binary. Formulez la commande FTP get pour récapérer le fjichier journal et le copier sur le fjichier spécifique sur votre serveur. À la fin de l'opération, fermez la connexion FTP en utilisant la commande FTP bye.

L'Exemple 22 illustre la session FTP qui vient d'être décrite. Dans cet exemple, l'adresse IP de l'interface de supervision est 10.1.11.210.

Example 22: Session FTP

Server1>ftp10.1.11.210
Connected to 10.1.11.210.
220 VxWorks (5.4.1) FTP server ready
Name:admin
331 Password required
Password:*****
230 User logged in
ftp>cd /ata4/log
250 Changed directory to "/ata4/log"
ftp>dir
200 Port set okay
150 Opening ASCII mode data connection
size date time name
512 Apr-09-2002 20:46:18 . <DIR>
512 Apr-09-2002 20:46:18 . <DIR>
13803 May-16-2002 15:13:56 messages0
92167 Apr-10-2002 19:14:06 tmpcrash.txt

Si vous avez dû lever la restriction sur l'interface de supervision avant d'entamer l'ouverture de session FTP, returnez sur la session CLI du routeur de stockage et activez à nouveau la restriction, en utilisant la procédure suivante.

1. show restrict — Vérifiez que le port 21 sur l'interface de supervision est actuellément ouvert.
2. restrict mgmt ftp — Cette commande ferme l'interface de supervision aux fonctions FTP. Aucune fonction FTP n'est désormais autorisée.

Pour comprendre les diagnostics

Le routeur de stockage exécute des diagnostics matériels lors de la mise sous tension de l'unité. Les diagnostics matériels ne peuvent pas été ignorés.

Si un diagnostic matériel échoue, le routeur de stockage s'arrête. Le processus de démarrage ne peut pas être relié.

Si vous rencontres une panne due à un diagnostic matériel, contactez un agent qualifié de l'Assistance technique HP selon les indications de la section « Assistance technique HP » dans le chapitre intitulé « À propos de ce manuel », à la page xv pour obtenir un complément d'instructions.

Le routeur de stockage exécute des diagnostics supplémentaires de logiciel, une fois que les diagnostics matériels sont effectués, à la mise sous tension et à chaque démarrage du système. Il est possible, en cas de besoin, d'ignorer les diagnostics de logiciel.

Si vous rencontres des problèmes relatifs aux diagnostics de logiciel, contactez cette技术支持.

Capture des messages système à l'initialisation

Le routeur de stockage enregistre divers messages sur la console pendant le processus de démarrage du système. Si vous rencontres des problèmes sur le routeur de stockage, il peut s'avérer utile de capturer ces messages. Utilisez l'interface de la console pour exécuter le processus de démarrage et capturer le journal de la console à l'aide des méthodes externes typiques.

Comprendre la fonction d'inscription au journal

Le routeur de stockage génére une variété de messages d'évenement système. Tous les messages d'évenement et de débogage sont formulés dans le format suivant:

Exemple 23: Message d'événement

Mar 18 11:48:05: %SNMP-5-SASAS: SnmpApp starting...
:%----:

Tous les messages sont affectés d'un niveau de notification qui reflète la priorité du message dans le système. Les messages avec la plus haute priorité sont affectés d'un niveau de notification d'urgence. Les messages de ce niveau indiquent que le système est inutilisable. Les messages avec la plus faible priorité sont affectés d'un niveau de notification dédebogage. Les messages de ce niveau sont destinés à la résolution de problèmes. Dans l'Exemple 23, le message est de niveau5, ce qui correspond au niveau de notification avis.

Le Tableau 16 présente la liste des niveaux de notification, leur numéro et de leur description respectives.

Tableau 16 : Niveau de notification des messages d'événement.

Niveau de notification	Numéro de niveau	Description
urgence	0	Système inutilisable
alerte	1	Action immédiate requise
critique	2	Conditions critiques
erreur	3	Conditions d'erreur
avertissement	4	Conditions d'avertissement non fatales
AVIS	5	Conditions normales mais significatives
info	6	Messages à titre d'information uniquement
déboggage	7	Informations à des fins de résolution des problèmes

Les messages d'évenement, de suivi et de débogage peuvent être acheminés vers des destinations différentes, selon le niveau de notification du message et la zone d'application (installation) qui générale le message. Le tableau 17 présente les destinations des inscriptions au journal et leur description ; le tableau 18 dresse la liste des applications des inscriptions au journal et leur description.

Tableau 17: Destinations d'inscription des messages d'événement

Destination	Description
all	Inscrit le message vers toutes les destinations
none	Le message ne fait l'objet d'une inscription au journal, il est supprimé.
console	Le message est enregistré à partir d'une session CLI sur une console en série.
logfile	Le message est enregistré sur le fichier journal du routeur de stockage.
rslog	Le message est enregistré sur un serveur syslog distant. Utilisez la commande logging syslog pour spécifique l'adresse IP du serveur syslog distant.
vty	Le message est enregistré sur toutes les liaisons Telnet ou d'autres sessions CLI s'exécutant sur des terminals aux virtuels.

Tableau 18: Applications des messages d'évenement

Application	Description
AUTH	Authentication AAA
CDP	Protocole CDP
CONF	Fonctions de configuration
FC	Interfaces Fibre Channel des routeurs de stockage
GE	Interfaces Gigabit Ethernet des routeurs de stockage
HA	Clusters Haute disponibilité des routeurs de stockage
IF	Interface de supervision
INVALID	Fonctions générées
IPROUTER	Fonctions IP des routeurs de stockage
ISCSI	Fonctions iSCSI
MON	Surveillance matérielle
SNMP	Protocole SNMP
SNMP	Protocole SNMP
SYSLOG	Fonctions Syslog
UI	Interface utilisateur des routeurs de stockage

Les messages sont acheminés grâce à la création d'une liste de règles de routage qui recherche des correspondances au niveau des applications et des niveaux de notification des qu'un message d'évenement ou de débogage est reçu. Cette liste de règles de routage est appelée la table de journalisation des événements du routeur de stockage.

Par défaut, la table de journalisation comporte les règles permettant d'inscrite tous les messages de niveau de notification d'avis (ou les niveaux portant des numérios inférieurs) sur toutes les destinations, et tous les messages de niveau de notification d'info dans le fichier journal du routeur de stockage. Un message pour lequel aucune correspondance de règle n'est trouvée ne fait l'objet d'une inscription sur aucune destination.

Utilisez la commande show logging pour afficher les règles actuelles de la table de journalisation des événements et d'autres informations relatives à l'inscription au journal.

Filtrage et routage des messages d'événement

La table de journalisation des événements du routeur de stockage permet de filtrer les messages selon leur application et leur niveau de notification pour les acheminer vers une ou plusieurs destinations spécifiées. Lorsqu'un message d'évenement est reçu, les règles de la table de journalisation entament les recherches par nom d'application et par niveau de notification, jusqu'à ce que la première correspondance soit trouvée. Le message est alors envoyé sur toutes les destinations spécifiées par la règle de correspondance. Si aucune correspondance n'est trouvée, le message d'évenement est supprimé.

Lorsqu'une nouvelle rège de routage est ajoutée, elle est placé à la fin de la table existante. Utilisez la commande logging level pour ajouter une nouvelle rège de routage à la table de journalisation ; servez-vous de la commande logging #? pour insérer la rège de routage dans la table de journalisation avant l'entrée spécifique.

Chaque application peut-disposer d'un maximum de huit niveaux de notification.
Chaque paire d'application associée a un niveau de notification bénéficiae d'un maximum de sept destinations.

Dans l'Exemple 24, l'application est SNMP, et le niveau de notification 5 (avis). Si la table de journalisation comportait les entrées de l'exemple 14, le message d'événement de l'Exemple 24 correspondrait à la première rège de routage, et serait par conséquent envoyé vers toutes les destinations valides. Un message provenant d'une application SNMP doté d'un niveau de notification d'info et un message provenant d'une autre application mais portant le même niveau de notification info (ou inférieur) correspondraient à la deuxieme rège de routage et seraient envoyés sur la console et le fichier journal du routeur de stockage. Les messages provenant de n'importe qu'elle application avec un niveau de notification dedébogage seraient tous supprimés.

Example 24: Example d'une liste d'entrées d'acheminement dans la table de journalisation

La table de journalisation peut être enregistrée et conservée même après le redémarrage du routeur de stockage. L'ordre des règles dans la table de journalisation reste tel quel lorsque des entrées sont supprimées.

Activation et désactivation de la fonction d'inscription au journal

La fonction d'inscription au journal est activée par défaut. Par défaut, le routeur de stockage inclut dans la table de journalisation les règles suivantes de routage :

Tous les messages portant un niveau de notification d'avis ou inférieur sont inscrits sur toutes les destinations valides.
Tous les messages portant un niveau de notification d'info sont enregistrés dans le fichier journal du routeur de stockage.
Tous les messages de débogage sont supprimés.

Utilisez la commande no logging on pour désactiver rapidement l'enregistrement vers toutes les destinations sans modifier la table de journalisation du routeur de stockage. Aucune nouvelle inscription ne peut se faire tant que la fonction d'inscription au journal n'a pas eté réactivée par la commande logging on.

Si vous supprimez la table dejournalisation sans restituer les valeurs d'usine, toutes les régles seront supprimées de la table dejournalisation. Ceci provoque la suppression de tous les messages en raison de l'absence de régles de correspondence dans la table dejournalisation. Pour repreneure la fonction d'inscription, vous pouze ajouter de nouvelles régles, restaurer une table dejournalisation precedemment enregistrée ou réinitialiser la table dejournalisation à ses valeurs d'usine.

Affichage et enregistrement du fichier journal

Vous pouvez visualiser tout ou partie du contenu du fichier journal du routeur de stockage en utilisant la commande show logging. Vous pouze également afficher le fichier journal à l'aide de l'interface graphique basée sur le Web. Si vous souhaitez effectuer des analyses ou des recherches plus détaillées du fichier journal, vous pouze utiliser FTP pour recupérer une copie du fichier journal. Reportez-vous à la section « Utilisation de FTP sur le routeur de stockage » à la page 174 pour plus de détails.

Pour obtenir des informations supplémentaires sur la gestion du fichier journal du routeur de stockage, reportez-vous à la section « Supervision du fichier journal » à la page 170.

Capture de la configuration du routeur de stockage

Vous pouvez utiliser les commandes show runningconfig et show bootconfig pour afficher respectivement la configuration actuelle et la configuration de démarrage du routeur de stockage. Vous pouvez alors réorienter cet affichage pour créé un fichier de script dans le réseau script du routeur de stockage. Le fichier qui en résultat peut servir de base pour la création de scripts de commande pour l'automatisation de tâches communes. Reportez-vous à la section « Utilisation de scripts pour l'automatisation de tâches » à la page 168 pour plus de détails.

Utilisation des applications de débogage

Le routeur de stockage comprend des applications de débogage pour les instances de routage SCSI. L'exécution d'un suivi de débogage peut avoir une incidence sur le fonctionnement du routeur de stockage. Si vous rencontres des problèmes au niveau d'une instance de routage SCSI que vous n'arrivez pas à résoudre, votre support technique HP peut vous demander de capturer certains suivis de débogage. Les techniciens HP vous aidont à configurer correctement le routeur de stockage pour executer cette tâche. Par défaut, les applications de débogage sont désactivées pour toutes les instances de routage SCSI.

Caracteristiques techniques

Cette annexe présente le détail des caractéristiques techniques du routeur de stockage.

techniques

Cette annexe fournit la liste des caractéristiques techniques dans le Tableau 19.

Tableau 19: Caracteristiques techniques du routeur de stockage

caractéristiques techniques
Environnement
Température de fonctionnement	10 à 35°C (50 à 95°F)
Température hors fonctionnement et de stockage	-30 à 60°C (-20 à 140°F)
Humidité relative (sans condensation), en fonctionnement	10 à 70 % sans condensation
Humidité relative (sans condensation) hors fonctionnement et de stockage	5 à 95 % sans condensation
Altitude, en fonctionnement et hors fonctionnement	-152,4 à 3 048 m (-500 à 10 000 ft)
Caracteristiques physiques
Dimensions (H x L x P)	4,45 x 44,3 x 40,97 cm (1,75 x 17,44 x 16,13 in.) 1 RU¹
Poids	5,1 kg (11,25 lb)
Alimentation secteur
Source d'alimentation	70W
Dissipation de puissance du système	50W
Courant nominal	1,0 A maximum @ 100 à 240 VCA
Fréquence nominale	50 à 60 Hz
Ventilation	Entrée du côté droit, sortie du côté gauche
Caracteristiques du fusible (F1)	3,15A, 250 VCA, délambda, non réparable sur site

1.RU = unité de rack

Brochages de cable et port

Cette annexe présente les informations relatives aux brochages de cable et port sur le routeur de stockage et compte les sections suivantes :

Ports Gigabit et Fibre Channel, page 186
Ports Ethernet 10/100 de supervision et HA, page 186
Port de console, page 188

Ports Gigabit et Fibre Channel

Le Tableau 20 présente la liste des types de modules et connecteurs SFP utilisés avec les ports Gigabit Ethernet et Fibre Channel sur le routeur de stockage. Pour plus d'informations sur les modules et les connecteurs SFP, reportez-vous aux standards pour les modules et connecteurs SFP.

Tableau 20 : Modules et connecteurs SFP

Port	Conformité	Connecteur	Support
Gigabit Ethernet, GE 1 et GE 2	1000 Base-SX	MT-RJ	Fibre optique
		LC	Fibre optique
Fibre Channel, FC 1 et FC 2	FC-PI 100/200-M5-SN-I et FC-PI 100/200-M6-SN-I	LC	Fibre optique

Ports Ethernet 10/100 de supervision et HA

Utilisez des cables UTP de liaison RJ45 modulaires pour connecter les ports Ethernet 10/100 aux systèmes terminaux. Utilisez des cables à connexion croisiée RJ-45 modulaires pour la connexion à des commutateurs externes et aux routeurs. La Figure 45 représenté des cables de liaison et la Figure 46 des cables à connexion croisiée.

Figure 45 : Câbles de liaison

Figure 46: Câbles à connexion croisée

Les ports Ethernet 10/100 prenant en charge les connecteurs RJ-45.

Le Tableau 21 donne la liste dessignaux pour les brochages de connecteurs RJ-45.

Tableau 21 : Brochages des ports Ethernet 10/100 de supervision et HA

Broche	Signal	Direction	Description
1	TD_P	Sortie	Transmission de données +
2	TD_N	Sortie	Transmission de données -
3	RD_P	Entrée	Réception de données +
4			Terminaison
5			Terminaison
6	RD_N	Entrée	Réception de données -
7			Terminaison
8			Terminaison

Port de console

Le port de console est un port EIA/TIA-232 qui utilise un connecteur femelle à 8 broches RJ-45. Utilisez le cable croisé fourni avec le routeur de stockage pour connecter ce dernier au port de console. (Reportez-vous à la Figure 47). Le Tableau 22 présente les brochages du port de console.

Broche 1

Figure 47: Câble croisé pour la connexion au port de console

La broche 1 du premier connecteur et la broche 8 du second connecteur doivent etre de la meme couleur.

Broche 8

Tableau 22: Brochages du port de console

Broche	Signal	Direction	Description
1	RTS	Sortie	Demande pour émettre
2	—	—	Non connecté
3	TxD_N	Sortie	Transmission de données
4	GND	—	Prise de terre
5	GND	—	Prise de terre
6	RxD_N	Entrée	Réception de données -
7	—	—	Non connecté
8	CTS	Entrée	Prêt à émettre

Le port de console utilise un sous-réseau de signaux EIA/TIA-232. Seuls les signaux TxD_N, RxD_N, CTS et RTS sont connectés.

Remarque : les signaux de contrôle du modem ne sont pas connectés ; pour acceder à distance au routeur de stockage via le port de console, il faut passer par un serveur de terminal.

Avis de conformité

Numeros d'identification

À des fins d'homologation et d'identification, votre routeur de stockage s'est vu attribuer un numéro de série HP. Vous trouvrez sur l'étiquette de votre routeur de stockage ce numéro de série ainsi que les marques et informations d'homologation requises. Si l'on vous demande des informations sur l'homologation de ce produit, communiquez ce numéro de série. Vous ne devez pas le confondre avec le nom commercial ou le numéro du modele de votre routeur de stockage.

Cordons d'alimentation

Le cordon d'alimentation livre avec votre apparéil est conforme à la réglementation en vigueur dans votre pays. Si vous devez utiliser ce serveur dans un autre pays, vous devez acheter un cordon conformé à la réglementation du pays d'utilisation.

Le cordon d'alimentation doit être adapté au produit ainsi qu'à la tension et à l'intensité figurant sur son étiquette. La tension et l'intensité nominales du cordon doivent être supérieures à celles qui sont indiquées sur le produit. En outre, le cable doit avoir une section minimum de 1mm^2 ou 18AWG, et une longueur comprise entre 1,80m et 3,60m . Si vous avez des questions concernant le type de cordon d'alimentation à utiliser, contactez votre Mainteneur Agréé HP.

Le cheminement du cordon d'alimentation doit être étudié de manière à ce qu'il ne puisse pas être piétiné ou écrasé par des objets placés sur ou contre lui. Vous devrez veiller tout particulièrement à la prise, à la fiche murale et au point où le cordon sort du matériel.

Canadian Notice (Avis Canadien)

Class A Equipment (Matériel de classe A)

Cet apparéil numérique de la classe A respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Class B Equipment (Matériel de classe B)

Cet apparéil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Avis de l'Union Européenne

Les produits portant la mention CE sont conformes à la directive EMC (89/336/EEC), ainsi qu'à cette relative aux basses tensions (73/23/EEC), formulées par la Commission de l'Union Européenne.

Le respect de ces directives implique la conformité aux normes européennes suivantes (les normes internationales équivalentes sont indiquées entre parentheses):

EN55022 (CISPR 22) - Interférences électromagnétiques
EN50082-1 (IEC801-2, IEC801-3, IEC801-4) - Immunité electromagnetique
EN61000-3-2 (IEC61000-3-2) - Limites pour les émissions de courant harmonique
EN61000-3-3 (IEC61000-3-3) - Limits de fluctuations de tension et de flicker
EN60950 (IEC950) - Sécurité

Appareils laser

Tous les systèmes HP à équipements laser sont conformes aux normes de sécurité, y compris la norme IEC 825 de la Commission Electrotechnique Internationale. En ce qui concerne plus particulièrement le laser, le matériel est conforme aux normes de fonctionnement des produits laser définies par les organismes officiers pour les produits laser Classe 1. Le produit n'émet pas de rayonnement dangereux, et son faisceau est totalement confiné dans tous les modes de fonctionnement et de maintenance.

Consignes de sécurité relatives au laser

AVERTISSEMENT : pour réduire le risque d'exposition aux rayons, respectez les consignes suivantes :

Ne tentez pas d'ouvrir le boîtier de l'appareil. L'appareil ne contient aucun élément pouvant être réparé par l'utilisateur.
Tout contrôle, réglage ou procédure autre que ceux décrits dans ce chapitre ne doivent pas été effectuels par l'utilisateur.
Seuls les Mainteneurs Agreés HP sont habilités à réparer l'équipement laser.

Conformité avec les réglementations internationales

Tous les systèmes HP équipés d'un laser sont conformes aux normes de sécurité correspondantes, notamment à la norme 825 de l'IEC (International Electrotechnical Commission).

Étiquette de l'appareil laser

L'étiquette suivante, ou toute autre étiquette équivalente, est apposée sur les apparêls laser fournis par HP.

La présence de cette mention indique que l'appareil est classé en tant que PRODUIT LASER DE CLASSE 1. Vous pouvez partager cette étiquette sur les appareils laser installés sur votre produit.

Informations sur le laser

Tableau 23 : Informations sur le laser

Caracteristique	Description
Type de laser	GaAlA à semi-conducteurs
Longueur d'onde	780 nm +/- 35 nm
Angle de divergence	53,5 degrés +/- 0,5 degré
Puisance de sortie	Moins de 0,2 mW ou 10 869 W m-2 sr-1
Polarisation	Circulaire 0,25
Ouverture numérique	0,45 pouces +/- 0,04 pouces

Électricité statique

Pour ne pas endommager votre système, vous doivent prendre certaines précautions lors de l'installation du système ou de la manipulation des pieces. Les décharges d'électricité statique provoquent par un doigt ou tout autre élément conducteur sont susceptibles d'endommager les cartes système ou d'autres péripériques sensibles à l'électricité statique. Ce type de dégât peut réduire la durée de vie du dispositif.

Afin d'éviter tout risque de dommage électrostatique, prenez les précautions suivantes :

■ évitez tout contact avec les éléments, transportez-les et stockez-les dans des emballages antistatiques ;
■ conservez les pièces sensibles à l'électricité statique dans leur emballage jusqu'à leur installation dans les postes de travail ;
- posez les éléments sur une surface reliée à la terre avant de les déballer ;
■ évitez de toucher les broches, fils conducteurs et circuits ;
- voirlez à toutes être relié à la terre lorsqu vous touchez un élément ou un dispositif sensible à l'électricité statique.

Méthodes de mise à la terre

Il existe plusieurs méthodes de mise à la terre. Voici une liste de précautions à prendre lors de la manipulation ou de l'installation d'éléments sensibles à l'électricité statique :

■ utilisez un bracelet antistatique relié, par un fil de terre, à une station de travail ou un châssis d'ordinateur mis à la terre. Les bracelets antistatiques sont des bandes couples représentant une résistance minimale de 1 mégohm ± 10 % au niveau des fils de terre. Pour une mise à la terre efficace, portez ce bracelet bien serraù sur la peau.
■ utilisez les autres types de bracelets antistatiques disponibles lorsque vous travailliezABOUT. Portez ces bandes aux deux pieds si vous vous tenez sur un sol ou un revêtement particulièrement conducteur.
utilisez des outils conducteurs.
■ utilisez un kit de réparation portable avec un tapis antistatique pliant.

Si vous ne disposez d'aucun des équipements conseillés ci-dessus, confiez l'installation de l'équipement à votre Revendeur Agréé HP.

Remarque: pour plus de précisions sur les questions d'électricité statique ou pour obtenir de l'aide lors de l'installation d'un produit, contactez notre Revendeur Agréé HP.

index

* (asterisque), signification dans l'invite 68

802.1Q

configuration du port de liaison 88

encapsulation VLAN 51, 88

A

AAA

a propos 114

a propos de 51

Voir aussi authenticate

Accès à la supervision de réseau

configuration 82

SNMP, configuration 82

Accès à un réseau local virtuel,

présentation 50 à 51

Accès aux cibles iSCSI

lists d'accès 108

refus 109

Accès, configuration pour le routage SCSI 107

activation des connexions 161

Affichage

logicielsdisponibles136,140

statistiques de fonctionnement 163

Affichage des logiciels disponibles 136, 140

Aide xv

Ajout

cibles iSCSI 102

mentions de la liste d'accès 107

SR 2122 à un cluster 126

Alimentation

connecteur 8

source d'alimentation 8, 184

Altitude, en fonctionnement et

hors fonctionnement 184

Appareils laser

étiquette de classification du produit 194

mise en garde contre les rayonnements 193

reglementation 193

Applications de déboge 182

arrêt 154

Arrêt, instances de routage SCSI 162

Astérisque (^*) , signification dans

l'interface CLI 68

Attribution d'un nom à une interface

de matériel 53

Authentication

activation 122

creation deliste 121

elements de la configuration (figure) 116

enregistrement d'une configuration 123

exampie de configuration (figure) 117

présentation 51 à 52

test 122

verification d'une configuration 123

Authentication iSCSI

voir authentication

Automatisation de tâches à l'aide de scripts 168

Avertissement
stabilité du rack xiv
symboles sur le matériel xiii

Avis de conformité canadien 192 numero d'identification 191 Union europeenne 192

B

Base de données de noms d'utilisateur, locale à propos de 115 configuration 119

Base de données locale de noms d'utilisateur à propos de 115 configuration 119

bracelets antistatiques utilisation 196

Bracelets antistatiques pour talon, utilisation 196

C

Cables à connexion croisée 186 de liaison 186

Cables a connexion croisee 186

Cables de liaison 186

Capture de la configuration 181

Caracteristiques techniques 184

Chânes de texte définies par l'utilisateur distinction entre majuscules et minuscules 67

Chânes de texte, définies par l'utilisateur distinction entre majuscules et minuscules 67

Chaines, texte defini par l'utilisateur distinction entre majuscules et minuscules 67

CHAP 52, 114

Chapitre brochages de cable et port 185 configuration d'un cluster Haute disponibilité 125 configuration de l'authentication 113

Chapitre suite
Configuration du routeur de stockage 57
présentation du logiciel 39
résolution des problèmes 31

Chàssis 2

dimensions 184

installation 10

panneau arrière 8

poids 184

ports 3

ventilation 7

Cibles Voir Cibles iSCSI

Cibles iSCSI

configuration 102

configuration des accès 107

liste de contrôle d'accès 108

routage SCSI 45

Cibles logiques

Voir cibles iSCSI

CLI

automatisation de tâches à l'aide de scripts 168

distinction entre majuscules et minuscules 67

invite de commande à propos de 68

astérisque (^*) ,signification 68

lancement d'une session de supervision 70 mode Administrateur 67

mode Surveillance 67

modes des commandes 67

mots réservés 68

presentation 67

touches speciales 69

Cluster à plusieurs nœuds 4

Clusters

agrégation

ajout de SR 2122 à 126

configuration 132

contrôle des instances de routage SCSI 159

Clusters suite

failover automatique 163

failover des instances de routage SCSI 163

failover manuel 164

lists d'accès 84

lists d'acces et 149

paramétres de configuration partages 126

précautions pour la configuration de

la version de démarrage 144

présentation 52 à 53

réinitialisation du système et 155

réaux locaux virtuels 91

réaux locaux virtuels et 151

Collecte des informations de configuration 58

Commande aaa authentication iscsi 121

Commandeaccesslist106,107,108,109

Commandeaccesslist description 106

Commande admin contactinfo 83

Commande clear conf 157, 158

commande clear conf 64

Commande copy 131

Commandedelete savedconfig 158

Commandedeletessoftwareversion141，142

Commandedownload software137,140

Commande enable 70

Commandefailover164,165,166

Commandefailoverscsi router128,130,144

Conditions préalables à l'installation du driver iSCSI 73

Configuration

capture 181

collecte des informations 58

Configuration d'un réseau local virtuel 87

configuration d'une version de démarrage du logiciel 143

Configuration du système, vérification 85

Connexion

alimentation 28

cable de console 27

cordon d'alimentation 28

port de console 27

Connexion à une console 63

Connexions réseau 29

Console, connexion 63

Contacter le service clientèle 38

Contrôle d'accès

routage SCSI et 47

Conventions

document xii

symboles dans le texte xii

symboles sur le matériel xiii

Coordonnées de l'administrateur, configuration 83

Courant 184

Creation

instances de routage SCSI 101

liste d'authentication 121

lists d'accès 106

D

Date, configuration 81

Demarrage 29

Désactivation des connexions 161

Description de base 2

Descriptions des ports 3

Déinstallation du driver 75

Diagnostics, pour comprendre les 176

Dimensions 184

Dissipation de puissance du système 184

Distinction entre majuscules et minuscules dans l'interface CLI 67

DNS 80

Document

conventions xii

Driver iSCSI 39,44,45,46,97,114,119, 144,160

TOE 39

E

E_Port 41

EIA/TIA-232 4

Émulation de terminal VT100 27

Émulation de terminal, configuration 63

Encapsulation VLAN 51, 88

Enfichable à faible encombrement 4

ESD (décharge electrostatique)

obtenir des informations

supplémentaires 196

précautions 195

prévention 195

transport des produits 195

F

Failover 163

Voir aussi cluster; haute disponibilité

Fibre Channel

connexions 30

Fichier journal

affichage 181

enregistrement 181

filtrage des messages d'evénement 179

routage des messages d'évenement 179

supervision 170

suppression 171

Filtrage des messages d'evénement 179

Fréquence 184

Fréquence nominale 184

FTP 174

conservation de la configuration actuelle 84

failover 163

automatique 163

gestion 163

interface HA, configuration 84

nom du cluster, configuration 84

paramétres de configuration partages 126

pulsations 163

suppression de la configuration actuelle 84

Heure, configuration 81

HP

site Web consacre au stockage XV

HTTPS

Voir SSL

Humidité

(sans condensation) hors fonctionnement et

de stockage 184

(sans condensation), en fonctionnement 184

HyperTerminal 27

1

IEEE 802.1Q

Voir 802.1Q

IETF 40

Informations de base 1

Informations sur les événements 170

Initiateur Cisco 75

Inscription au journal

comPRENDRE 177

filtrage des messages d'événement 179

routage des messages d'evénement 179

Installation

modules SFP 15

montage en rack 11

outils nécessaires 11

table ou étagère 11

verification 29

Installation d'un logiciel mis a jour 136

Installation de l'initiateur Cisco 75

Installation des drivers iSCSI 73

Installation du driver iSCSI pour Linux 73

Instances de routage SCSI

accès par VLAN aux périphériques

de stockage (figure) 100

activation

connexions 161

arrêt 162

Instances de routage SCSI suite

configuration

cibles iSCSI 102

interface de serveur 101

contrôle 159

creation 101

déactivation

connexions 161

failover 163

lancement 162

modification de configuration 160

Intensité nominale 184

Interface

attribution d'un nom 53

attribution d'un nom Fibre Channel 54

Interface de console EIA/TIA-232

soumise a mot de passage 83

Interface de ligne de commande (CLI) 4

Interface de serveur

instance de routage SCSI, configuration 101

Interface de supervision

clusters et 79

configuration 79

Voir interface de serveur

Interface graphique basée sur le Web,

a propos de 70

Interface graphique, à propos de 70

Interfaces FC 97

caracteristiques fonctionnelles 112

types de port 112

valeurs par défaut 112

astérisque (^*) ,signification 68

Invite de commande CLI

à propos de 68

astérisque (^*) , signification 68

iSCSI

protocole 40

iSCSI CHAP

voir CHAP

IUG basée sur le Web 4

J

Journal des blocages 172

L

Lancement

instances de routage SCSI 162

session de supervision CLI 70

Listes d'accès 106

adresse IP 106

association aux cibles iSCSI 107

clusters et 149

configuration 107

creation 106

fonction 47

nom d'utilisateur CHAP 106

nom iSCSI 106

Logiciel

mise à jour 136

presentation 40

telechargement 140

version de démarrage, configuration 143

versionsdisponibles136,140

Logiciel de telechargement 140

Logiciel mis à jour

configuration d'une version

de démarrage 143

M

Mappage du stockage

cible avec LUN utilisant

I'adressage LUNWWN 104

cible avec LUN utiliser l'adressage

par numero de série 104

Mappage du stockage suite

cible avec LUN utilisant

I'adressage WWPN 103

cible seule utiliser l'adressage WWPN 105

routage SCSI et 45

Messages

a propos de 177

filtrage 179

routage 179

Messages d'évenement

a propos de 177

filtrage 179

routage 179

Messages SNMP 167

Messages système, capture des 176

Méthodes de mise à la terre 196

MGMT 10/1004

Mise à jour d'un logiciel

telechargement 140

Mise à jour de logiciel

a propos de 136

Mise à la terre, équipement suggéré 196

Mise hors tension 154

Modes des commandes

administration 67

surveillance 67

Modules et connecteurs SFP 186

Modules SFP 15

attache 22

connecteurs LC 16

connecteurs MT-RJ 16

mécanisme de positionnement/bouton 20

ongletMylar18

types 17

Modules SFP avec attache 22

Modules SFP avec mécanisme de

positionnement/bouton 20

Modules SFP avec onglet Mylar 18

Mot de passée d'administration,

configuration 83

Mots de passer

a propos de 119

configuration

administration 83

pour l'authentication 119

format chiffre 119

regles 119

restitution 159

valeurs d'usine 67

Mots réservés dans l'interface CLI 68

N

Nettoyage d'un connecteur MT-RJ 24

Niveau de notification 177

niveau de notification des messages 177

Nom de Domaine, configuration 80

Nom du système

configuration 79

invite de commande CLI 68

Numéro d'identification VLAN

Voir VID

0

Obtenir de l'aide XV

Outils

conducteurs 196

P

Panneau arrête 8

Paramètres système

restauration 152

verification 85

Pièces

manipulation correcte 195

stockage 195

Planification du site 10

Poids 184

Port de console 4, 188

connexion 27

Port de supervision Ethernet 10/100 4

Port Ethernet 10/100 de supervision 186

Port Ethernet à haute disponibilité 10/100 4

Port HA 186

Ports

connexion à un port de console 27

connexion à un port Fibre Channel 25

connexion à un port Gigabit Ethernet 25

connexion à un port HA 26

connexion aux ports de supervision

Ethernet 10/100 26

console 4, 188

descriptions 3

HA 186

port de supervision Ethernet 10/100 4

port Ethernet 10/100 de supervision 186

port Ethernet HA 10/100 4

Présentation du logiciel 39

Présentation du logiciel du routeur

de stockage 40

Problèmes de démarrage 33

Prochaine etape 30

Procomm Plus 27

Protocol CHAP (Challenge Handshake

Authentication Protocol)

voir CHAP

Protocole CDP

a propos de 167

désactivation 167

modification

temps d'arrêt 168

valeur de déliai 168

supervision 167

voir CDP

R

RADIUS

à propos 115

configuration 118

Refroidissement 7

Réinitialisation du système

aux valeurs d'usine 155

clusters et 155

sauegarde des parametes syste 157

suppression des fichiers de configuration enregistrés 158

Répertoire script 168

Réseau de supervision 4

Réseau HA 4

Réseaux locaux virtuels

802.1Q 88

attribution

à une instance de routage SCSI 94

nom unique 91

clusters 91

clusters et 151

configuration du port de commutation

pour les commutateurs 88

interface serveur, configuration 94

verification de la configuration 92 à 93

VID 91

Résolution des problèmes 31, 77

alimentation 34

collecte d'informations sur 172

composants 32

connexion Fibre Channel 37

connexion Gigabit Ethernet 35

démarrage 33

port de supervision Ethernet ou

HA 10/100 36

ventilateur 32

Restauration

à partir des sauvegardes 146

configuration du système 152

informations d'authentication AAA 150

instance de routage SCSI existante 148

instance de routage SCSI supprimée 147

liste d'accès 149

réseaux locaux virtuels 151

Restitution des mots de passer 159

Revendeurs Agreés HP xvi

RJ-45 à DB-9 27

Routage des messages d'evénement 179

Routage SCSI

contrôle d'accès 47

éléments de configuration (figure) 98

exampie de configuration (figure) 99

instances, à propos 49

mappage du stockage 45

présentation 42 à 49

routage des requêtes et des réponses SCSI 43

structure réseau de base 45

verification de la configuration 110 à 111

Routeur de stockage

accès des hôtes IP 2

alimentation 8

alimentation secteur 184

caracteristiques physiques 184

caracteristiques techniques 184

chassis 2

Conditions ambientes requises 184

installation 10

interface de ligne de commande 4

sous-systèmes 32

ventilatour 7

s

Sauvegarde de la configuration système 145

Sauvegardes, restauration à partir des 146

Script de configuration du système, initiale 64

Script de configuration initiale du système 64

Script de configuration, initiale du système 64

Scripts, automatisation de tâches 168

Secure Sockets Layer

Voir SSL

Serveur NTP, configuration 81

Services de sécurité

voir authentication

Session de supervision, lancement 70

SFP 4

Signaux 187

Sites Web

stockage HP XV

SNMP 4

SSL 41

Stabilité du rack, averissement xiv

Statistiques de fonctionnement, affichage 163

Stockage FC 42

Symboles dans le texte xii

Symboles sur le matériel xiii

symboles sur le matériel xiii

T

TACACS+

a propos 115

configuration 118

Taille MTU

specification pour le réseau local virtuel 91

verification 93

TCP/IP 39

Telnet, lancement d'une session

de gestion CLI 70

Température

de fonctionnement 184

hors fonctionnement et de stockage 184

TOE 39

Tolerance de pannes 4

Touches spéciales de l'interface CLI 69

V

Ventilateur

.7

problème 32

Ventilation 7, 184

Verification

connexions Fibre Channel 30

connexions réseau 29

démarrage 29

installation 29

VID 41, 47, 51, 91

VLAN

affectation

aux instances de routage SCSI 102

interface de serveur, configuration 102

Voyants 5

Voyants du panneau avant 5

VTP

mode client 90

mode transparent 91

nom de domaine, attribution 90

verification

informations de fonctionnement 92

paramétres configurés 93
