MODE D'EMPLOI STORAGEWORKS FIBRE CHANNEL SWITCHES HP

Commutateur de boucle arbitrée

Fibre Channel (commutateur FC-AL)

Manuel de l'utilisateur

Avis

Compaq, le logo Compaq, sont des marques enregistrées au bureau américain des brevets et marques déposées (United States Patent and Trademark Office) et/ou des marques de service de Compaq Information Technologies Group, L.P.

Microsoft, MS-DOS, Windows et Windows NT sont des marques enregistrées de Microsoft Corporation aux États-Unis et dans d'autres pays. Intel et Pentium sont des marques déposées et Celeron et Xeon sont des marques commerciales de Intel Corporation aux États-Unis et dans d'autres pays. UNIX est une marque déposée de The Open Group. Les autres noms de produits cités ici sont des marques et/ou des marques déposées de leurs sociétés respectives.

Compaq ne pourra être tenu pour responsable des erreurs ou omissions d'ordre technique ou rédactionnel qui pourrait subsister dans leprésent document. Les informations contenues dans ce document pourront faire l'objet de modifications sans préavis et sont fournies « EN L'ETAT » SANS GARANTIE D'AUCUNE SORTE. LE DESTINATAIRE DE CETTE DOCUMENTATION RECONNAIT ASSUMER TOUS LES RISQUES LIÉS À SON UTILISATION. EN AUCUN CAS COMPAQ NE POURRA ÉTRE TENU POUR RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, ACCESSOIRES, ACCIDENTELS, DISSUASIFS OU INCIDENTS QUELS QU'ILS SOIENT (Y COMPRIS ET SANS LIMITATION, LES PERTES DE BENÉFICES, LES INTERRUPTIONS D'ACTIVITE, LES PERTES D'INFORMATIONS COMMERCIALES ET AUTRES DOMMAGES SIMILAIRES), MÉME SI COMPAQ A ÉTÉ INFORMÉ DE LA POSSIBILITÉ DE TELS DOMMAGES. LA PRESENTE CLAUSE SERA EN VIGUEUR QUEL SOIT LE TYPE DE NÉGLIGENCE OU D'ERREUR COMMISE PAR L'UNE OU L'AUTRE PARTIE, MÉME SI CETTE RESPONSABILITÉ EST LIÉE AU CONTRAT, À UN NÉGLIGENCE, À UN PRÉJUDICE OU À TOUTE AUTRE THÉORIE DE RESPONSABILITÉ LÉGALE, NONOBSTANT TOUT MANQUEMENT IMPORTANT DONT LA SOLUTION EST LIMITÉE.

Les garanties limitées des produits Compaq sont exclusively exposées dans les documents accompagnant ces produits. Aucun élément de cette documentation ne pourrait être interprétré comme constituant une garantie supplémentaire.

Manuel de l'utilisateur du Commutateur de boucle arbitrée Fibre Channel (commutateur FC-AL)
Seconde édition (Avril 2001)
Référence 185552-052

Sommaire

À propos du manuel

Conventions typographiques ix

Symboles dans le texte .

Symboles sur 1'equipement . x

Informations importantes sur la sécurité xii

Stabilité du rack. xii

Obtenir de l'aide xii

Assistance technique Compaq. xii

Site Web Compaq xiii

Revendeur Agree Compaq . xiii

Chapitre 1

Présentation du commutateur FC-AL

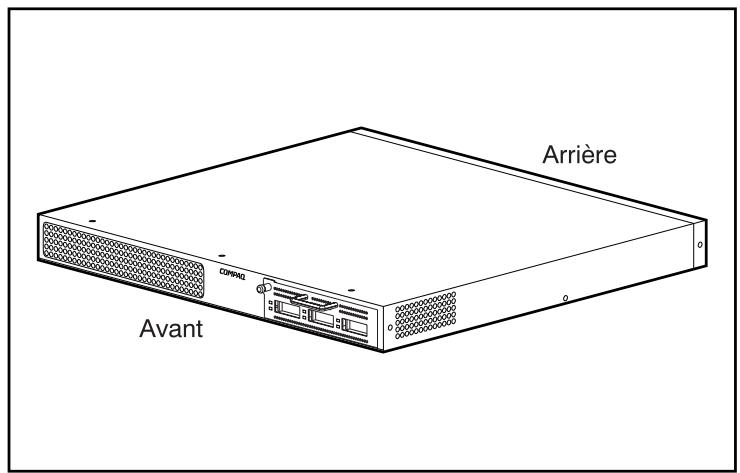

Le commutateur FC-AL 1-2

Caracteristiques 1-3

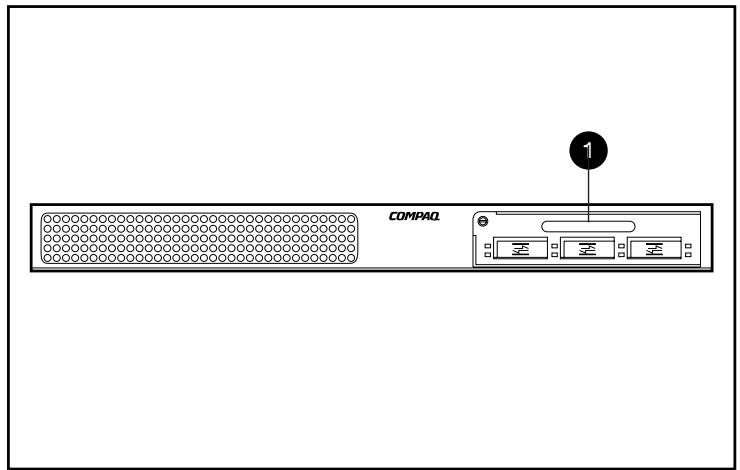

Panneau avant. 1-4

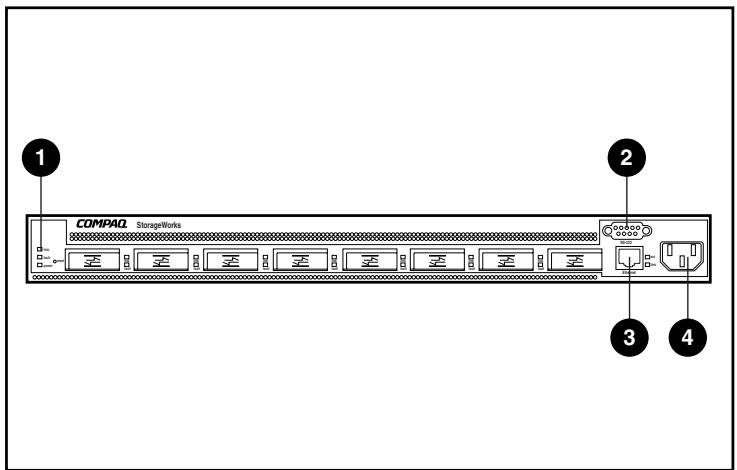

Panneau arrête 1-5

Voyants d'alimentation 1-6

Installation 1-6

Chapitre 2

Installation du commutateur FC-AL

Installation du commutateur FC-AL dans un rack 2-2

Avertissements et précautions 2-3

Environnement optimal 2-4

Espace 2-4

Alimentation 2-4

Mise à la terre 2-5

Température 2-5

Specifications de ventilation 2-6

Installation du commutateur FC-AL suite

Déballage du commutateur FC-AL 2-6

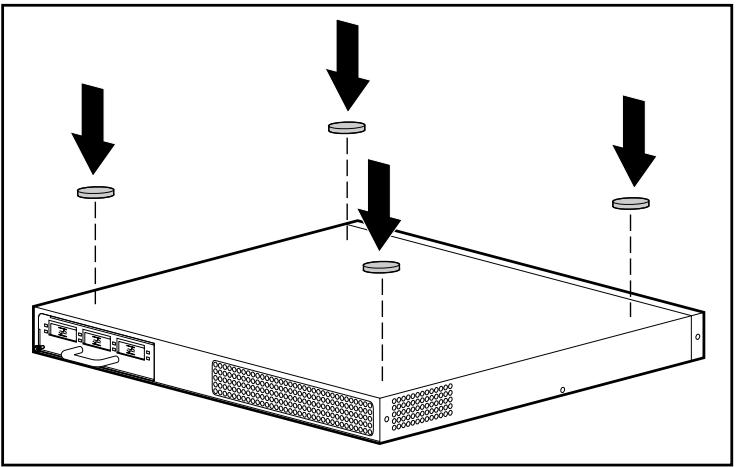

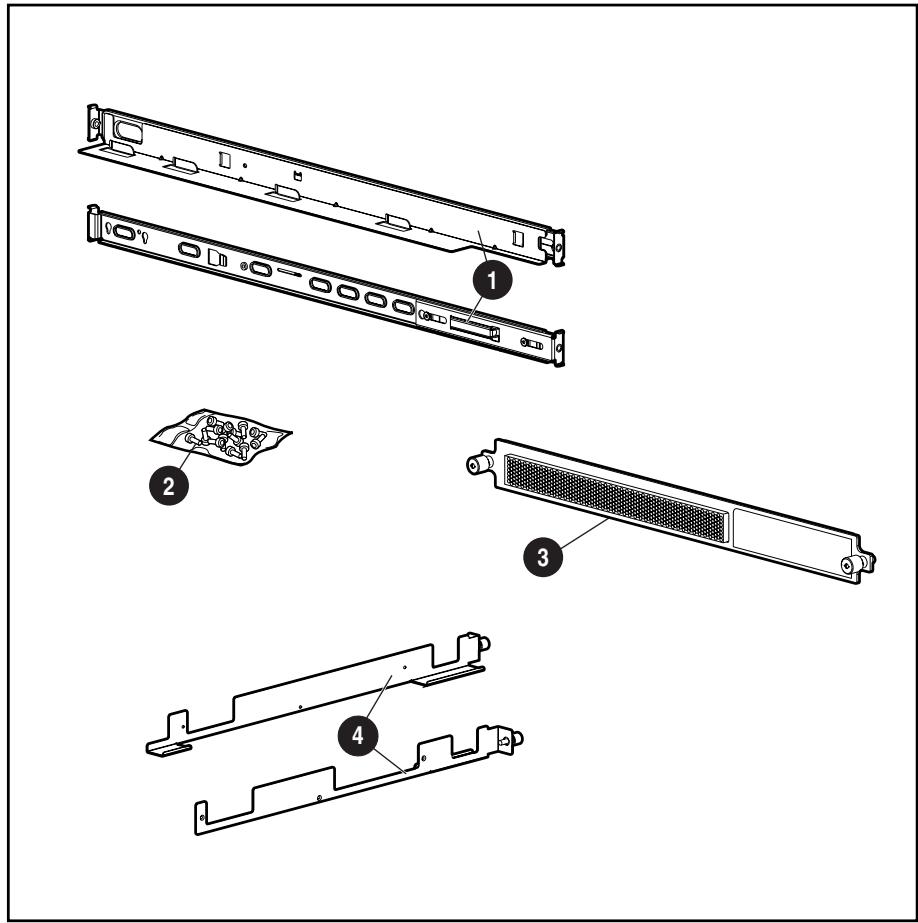

Matériel requis. 2-7

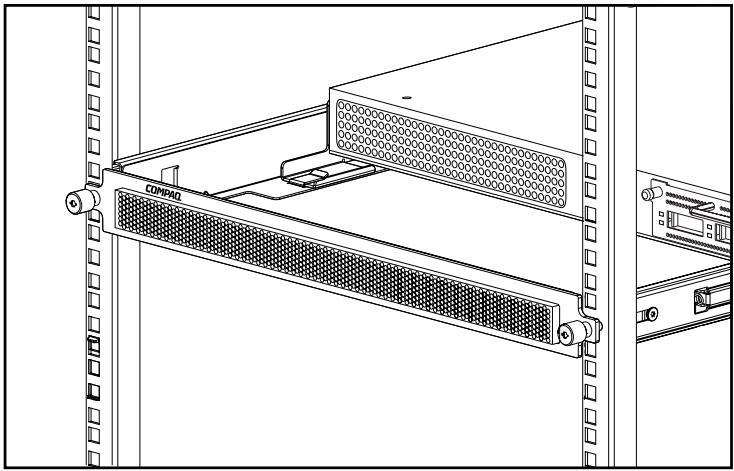

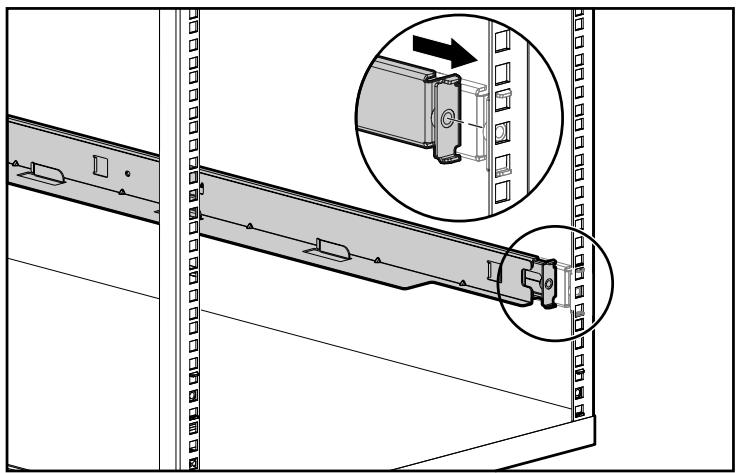

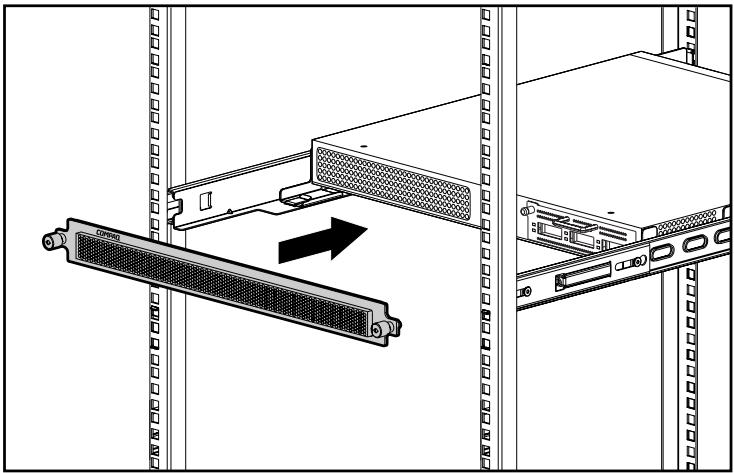

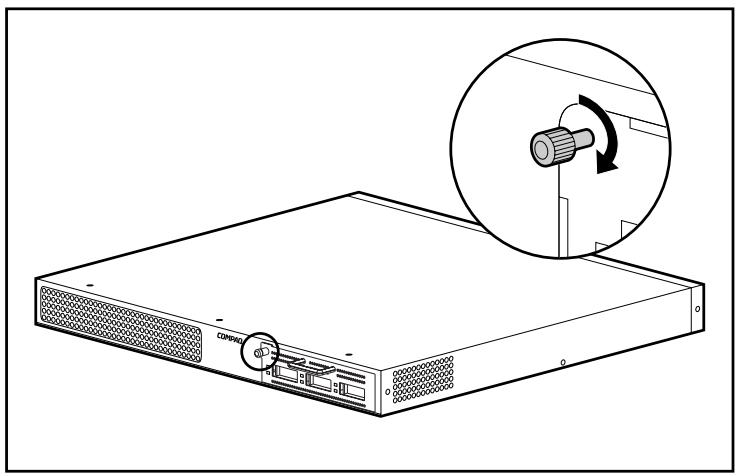

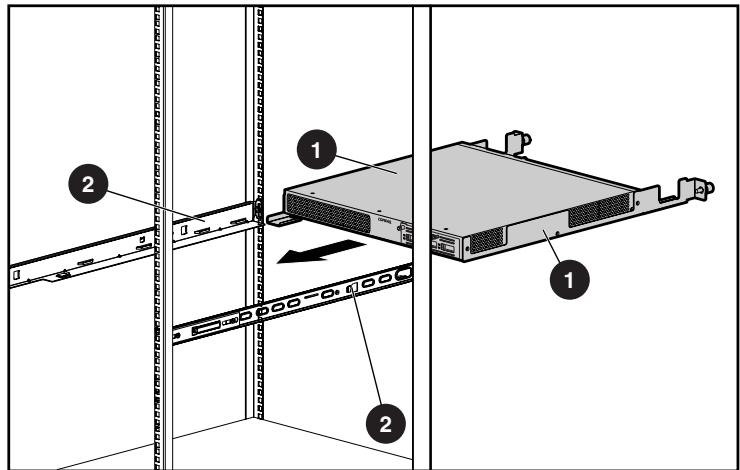

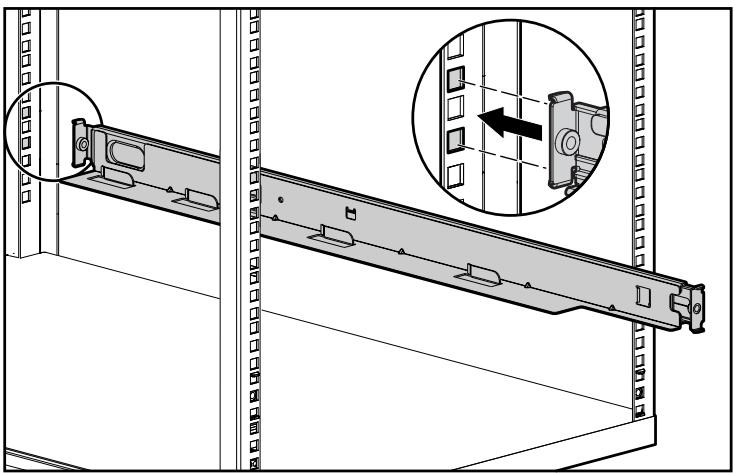

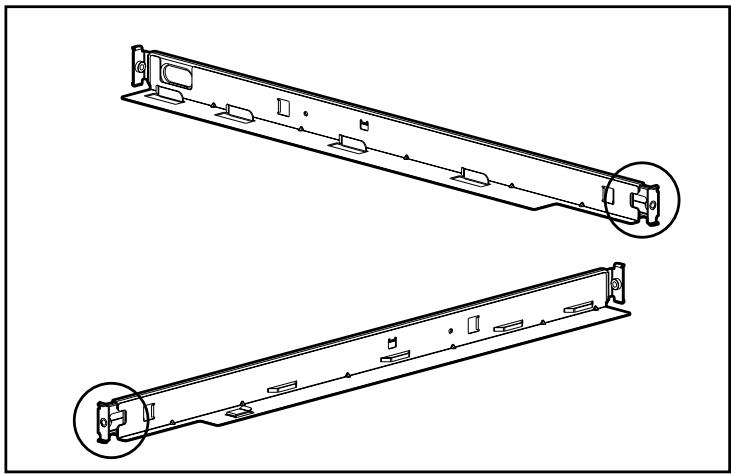

Procedure d'installation 2-8
Installation du commutateur FC-AL sur un bureau 2-12
Matériel requis. 2-12
Installation du module d'extension à 3 Ports (PEM) du commutateur FC-AL.... 2-13
Cordons d'alimentation 2-13
Cables 2-14
Cable Fibre Channel 2-14
Precautions relatives au laser. 2-15
Cable Ethernet RJ-45. 2-16
Cable série DB-9 2-16
Mise sous tension 2-16

Chapitre 3

Configuration du commutateur FC-AL

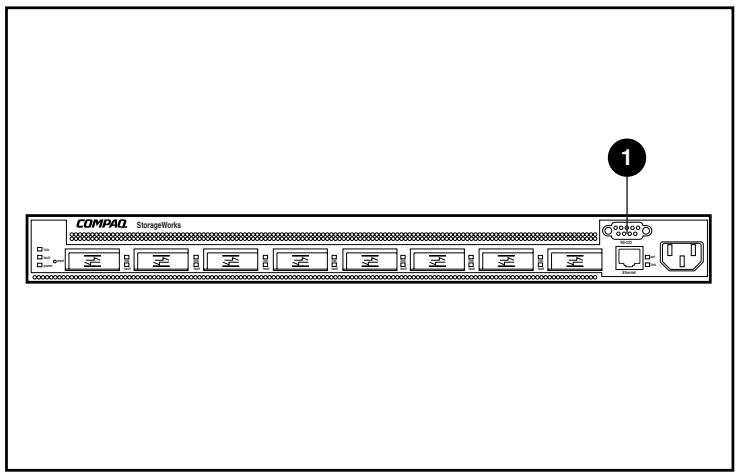

Configuration du port série 3-1

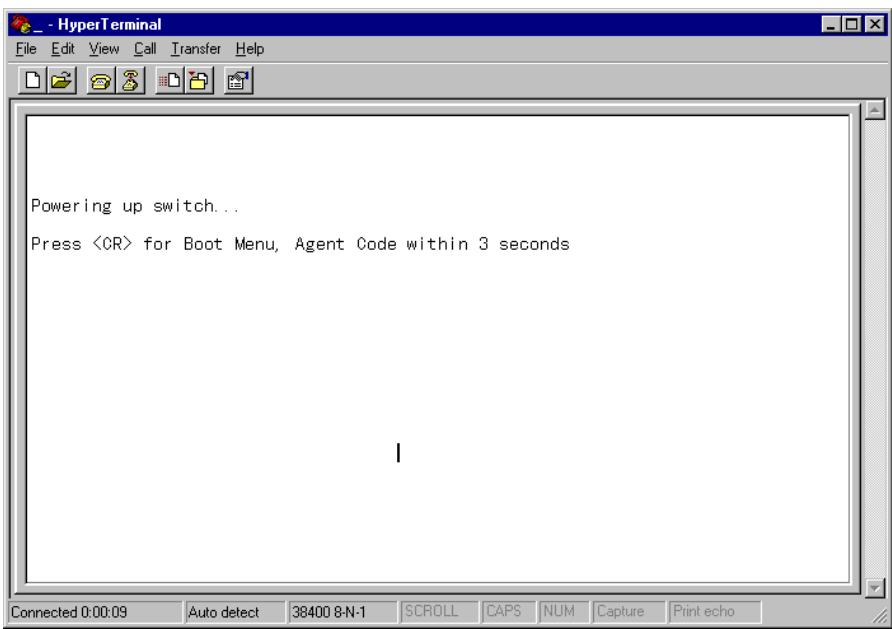

Type de terminal à utiliser 3-2
Configuration des paramètres du commutateur FC-AL 3-4

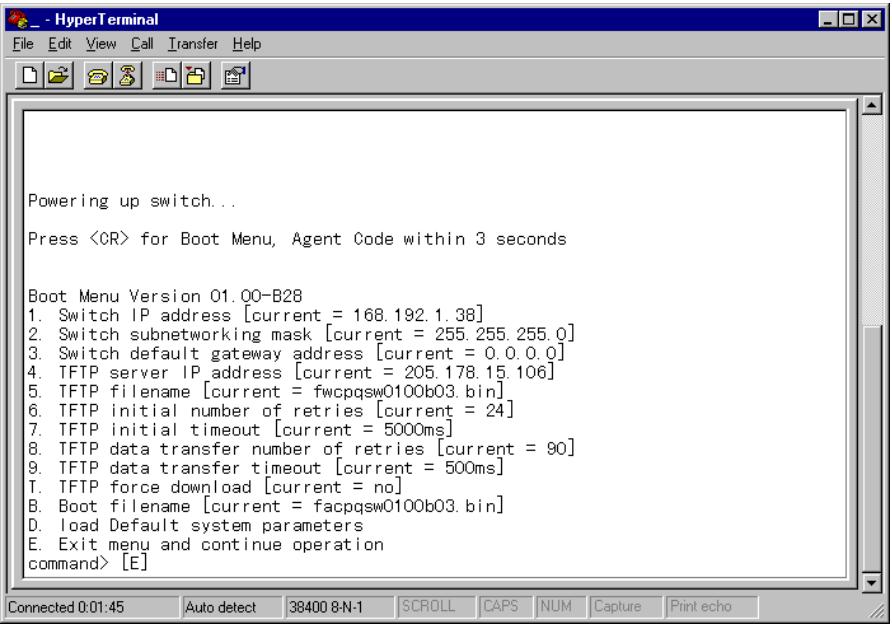

Écran d'initialisation (Boot) 3-4
Menu Login (Ouverture de session) 3-5
Paramètres réseau 3-6
Définition de l'adresse IP 3-7
Définition du masque de sous-réseau 3-7
Définition de l'adresse de la passerelle 3-8
Enregistrement des modifications 3-8
Menu Management Options (Options de supervision) 3-8
Modification du mot de passer 3-10
Interface à ligne de commande 3-10
Déconnexion 3-11
Réinitialisation du commutateur 3-11

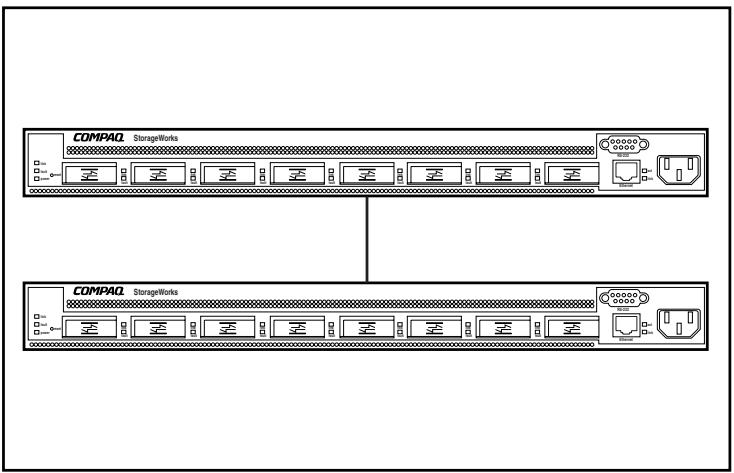

Configuration en cascade. 3-11
Mise en cascade d'un commutateur SAN. 3-12

Chapitre 4

Utilitaire de supervision du commutateur FC-AL

Connexion au commutateur FC-AL StorageWorks. 4-2

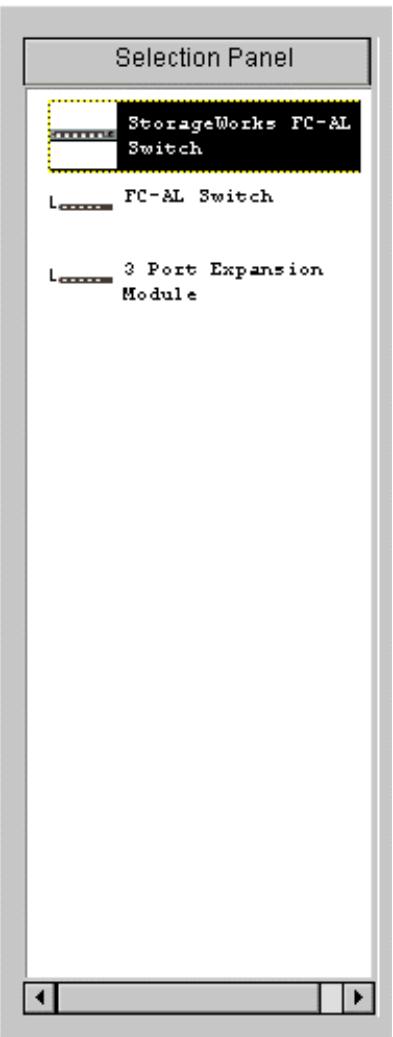

Présentation de l'utilitaire de supervision FC-AL StorageWorks 4-2
Panneau Status (Etat) 4-4
Voyants d'etat du péripérisque 4-4
Barre de progression. 4-4
Contenu du message 4-4
Boutons de commande 4-5

Utilitaire de supervision du commutateur FC-AL suite

Utilitaire de supervision du commutateur FC-AL StorageWorks 4-5

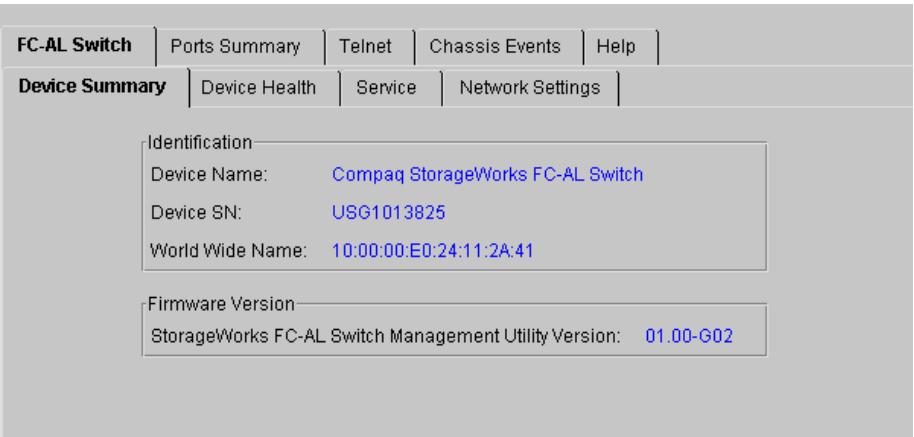

Description des onglets 4-6

Onglet StorageWorks FC-AL Switch (Commutateur FC-AL
StorageWorks) 4-6

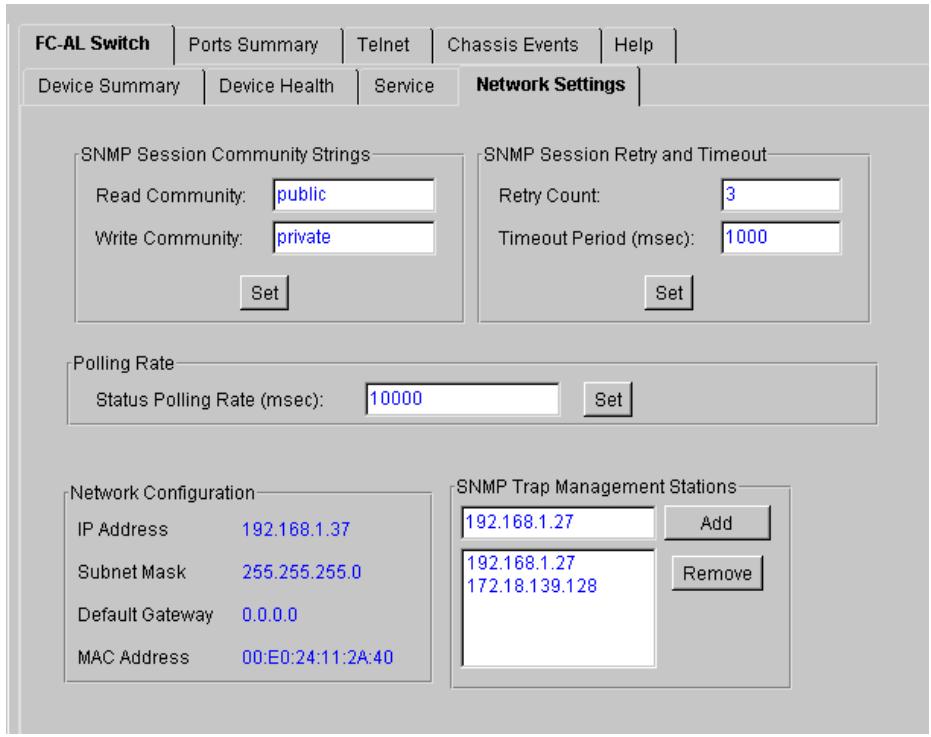

Onglet Network Settings (Paramètres réseau) 4-9

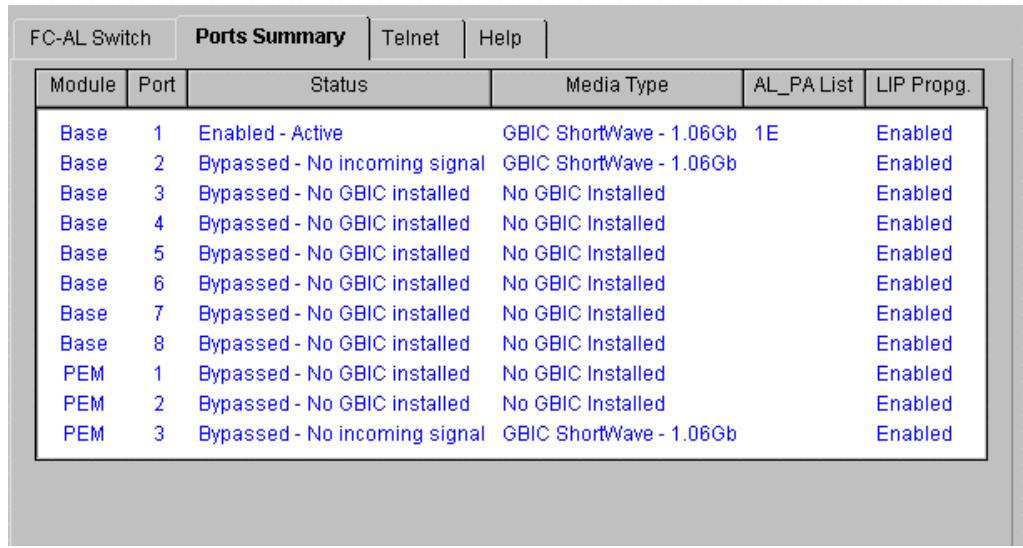

Onglet Ports Summary (Récapitulatif des ports) 4-10

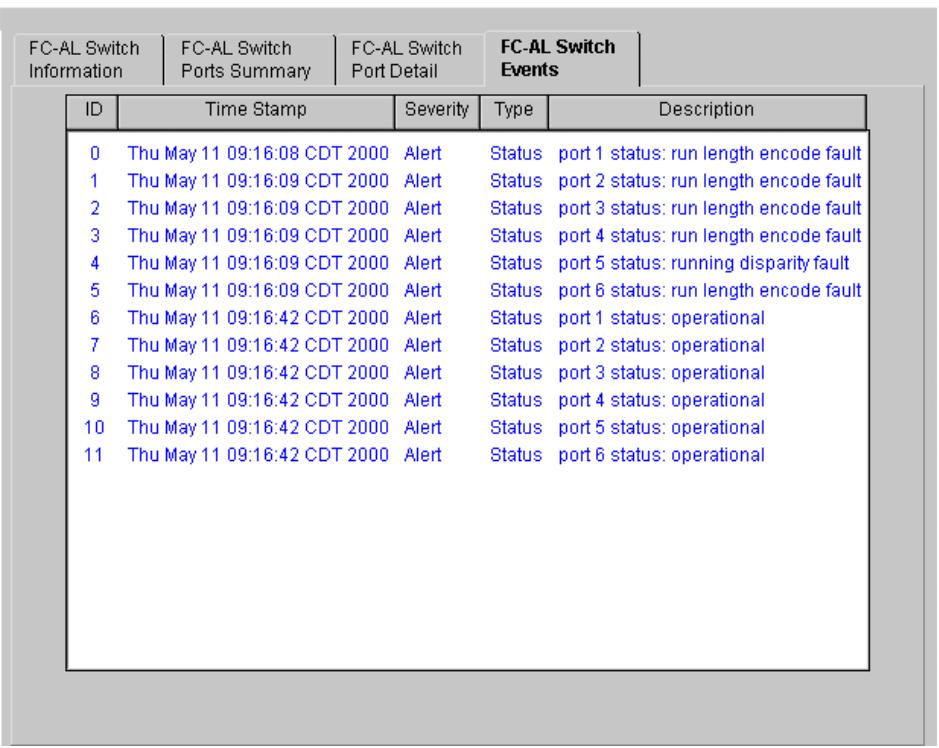

Onglet FC-AL Switch Events (Evénements du commutateur FC-AL) 4-12

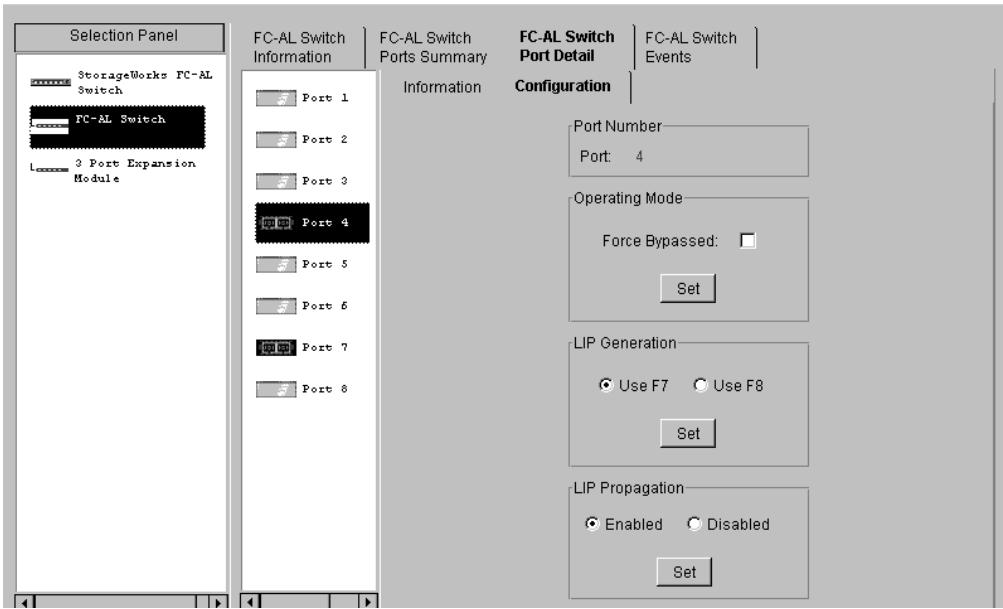

FC-AL Switch Port Details (Détails du port du commutateur FC-AL Switch) 4-13

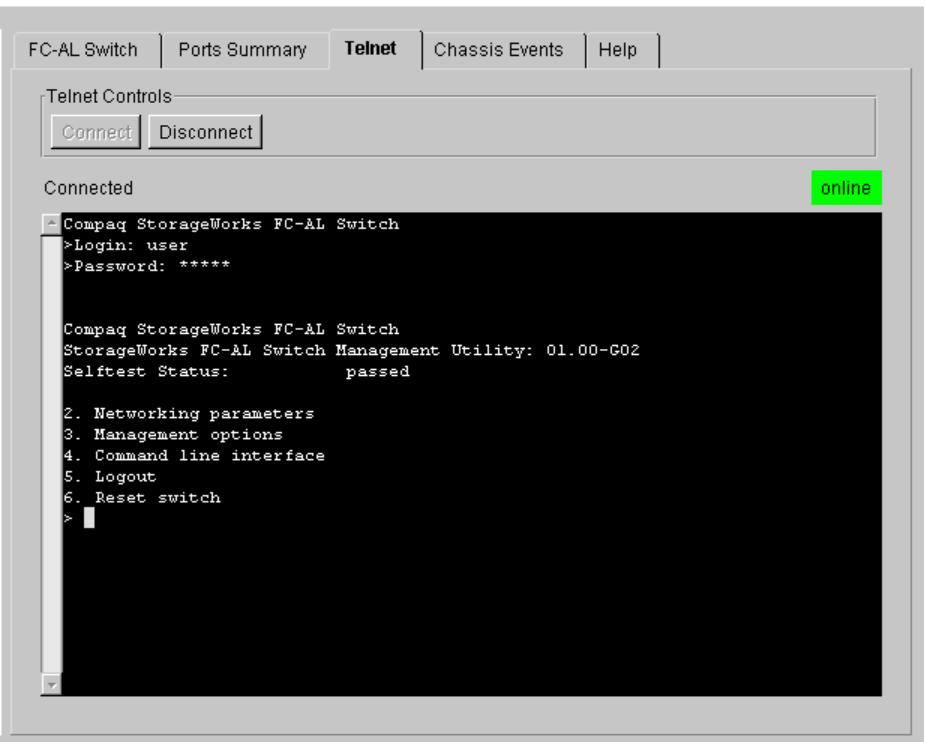

Onglet Telnet. 4-14

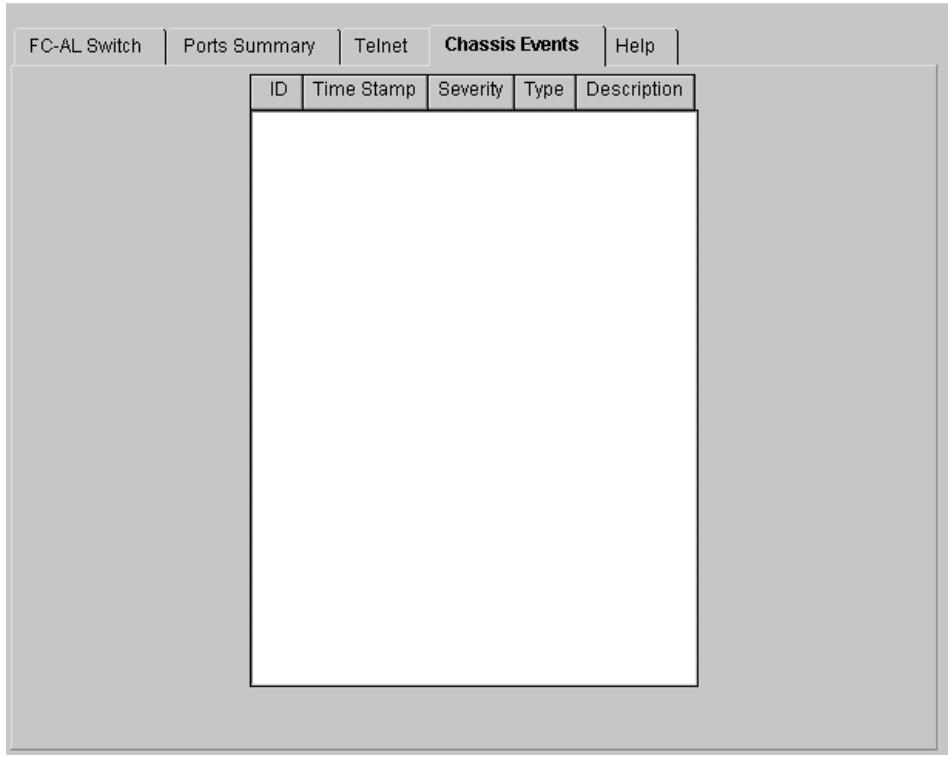

Onglet Chassis Events (Événements du boîtier) 4-15
Onglet Help (Aide) 4-15

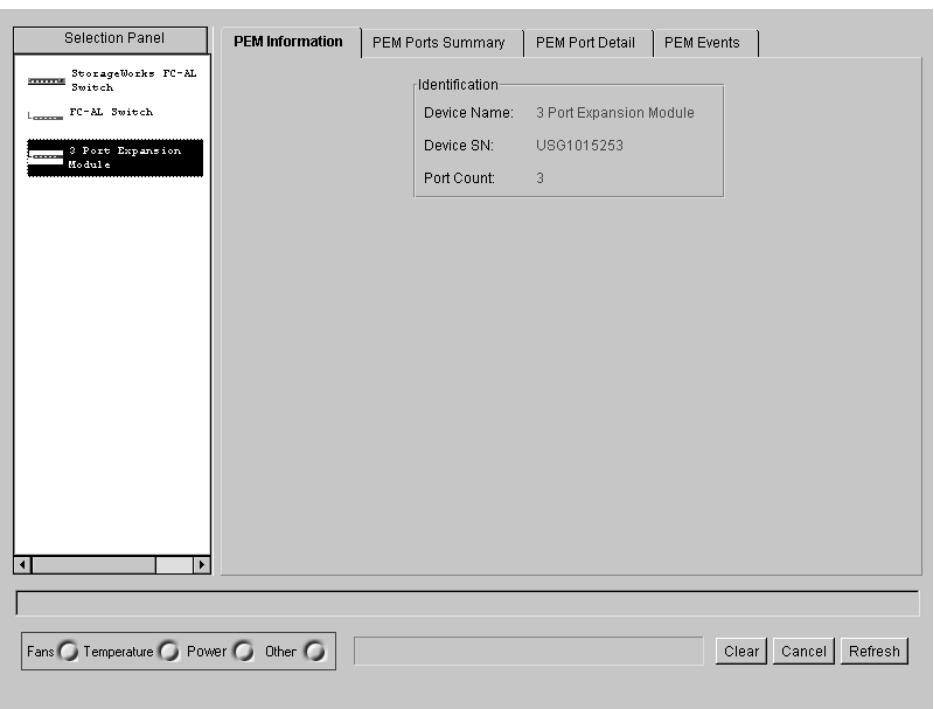

Sélection de la vue du module d'extension à 3 ports (PEM) du

commutateur FC-AL 4-16

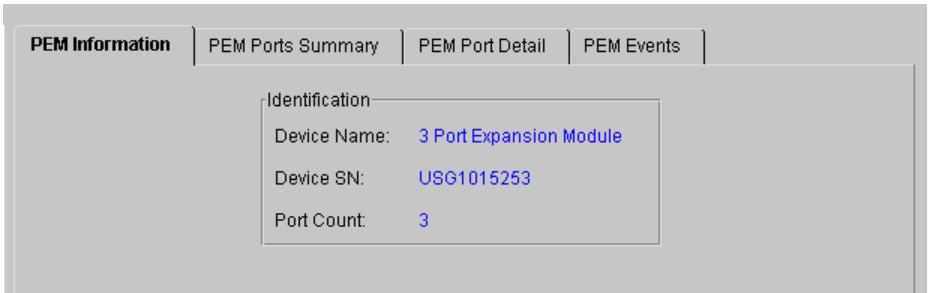

Onglet PEM Information (Informations sur le PEM). 4-17

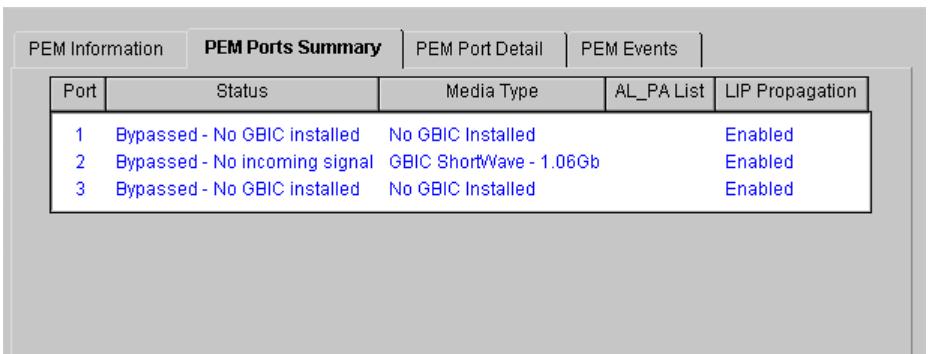

Onglet PEM Ports Summary (Récapitulatif des ports du PEM) 4-17
Onglet PEM Port Details (Détails des port du PEM) 4-18

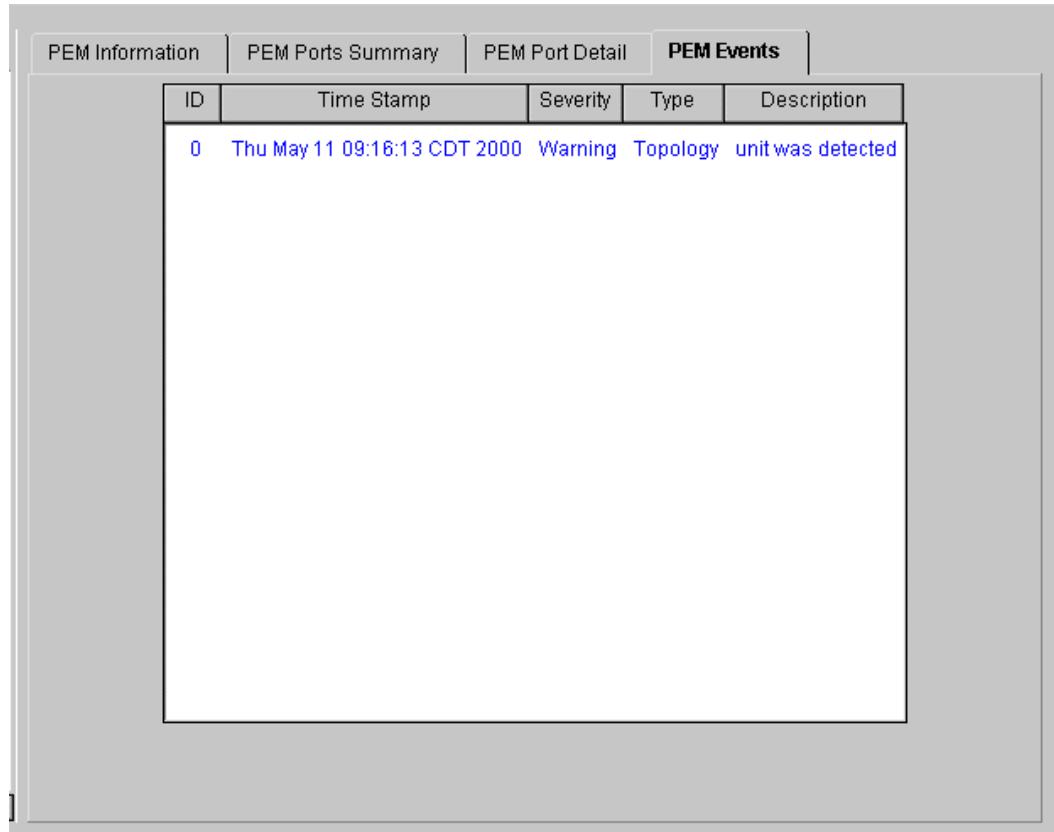

PEM Events (Événements PEM) 4-19

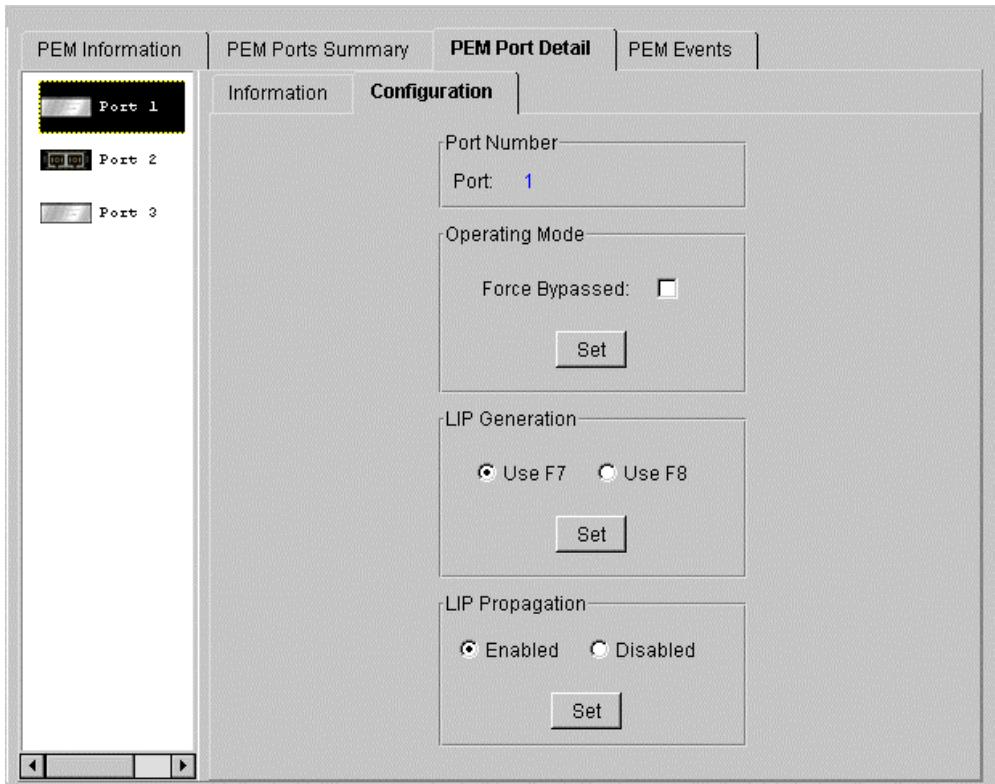

Onglet Configuration 4-20

Supervision du commutateur FC-AL avec la console de commande

Supervision du commutateur FC-AL avec Compaq Insight Manager (CIM XE)..4-21

Chapitre 5

Résolution des problèmes

Directives de résolution des problèmes 5-1
Résolution des problèmes du commutateur FC-AL 5-2

Lecture des voyants d'alimentation, de panne et d'initialisation 5-2
Lecture des voyants Ethernet 5-4
Lecture des voyants de port 5-6
Bouton Redemarrer 5-6
Problèmes de communication série 5-7

Connexions 5-7

GBIC prix en charge par Compaq. 5-7
Cables Fibre Channel 5-8

Contrôle de la températe 5-8

Ventilateurs 5-8
Obturateurs. 5-8

Solutions de maintenance préventive 5-9

Annexe A

Avis de conformité

Avis de la FCC (Federal Communications Commission)............................................A-1

Appareil de classe B. A-2
Modifications. A-3
Cables. A-3

Normes européennes.. A-3
Avis japonais. A-4
Avis taiwanais. A-4

Annexe B

Électricité statique

Méthodes de mise à la terre B-2

Annexe C

Installation du module d'extension à 3 ports pour le commutateur FC-AL

Preparation de l'installation. C-2

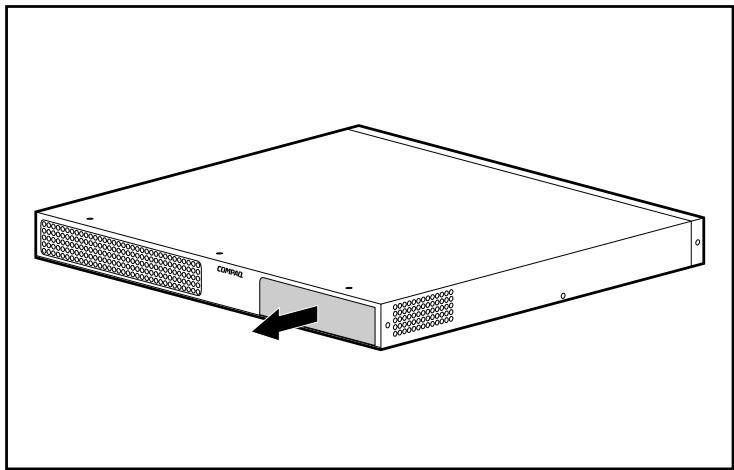

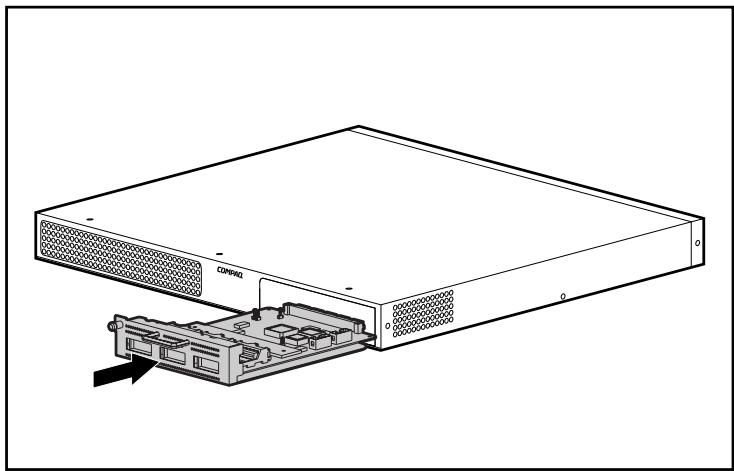

Début de l'installation C-2

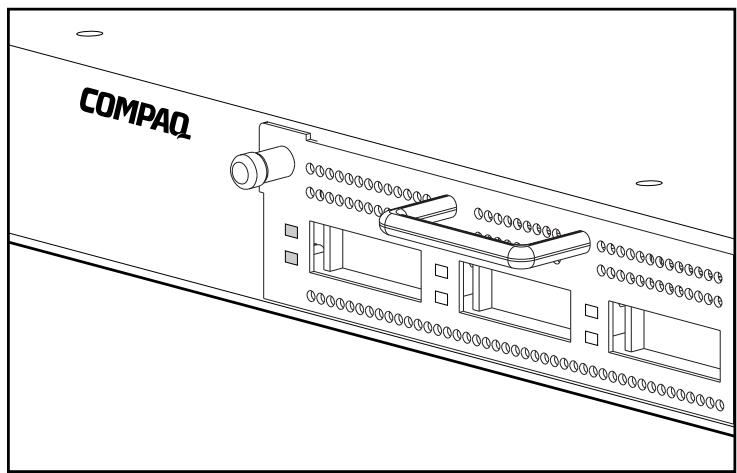

Vérification du fonctionnement. C-4

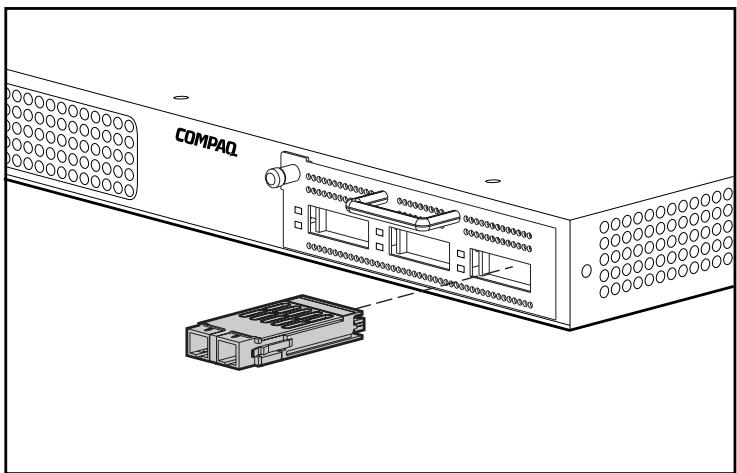

Installation d'un GBIC C-5

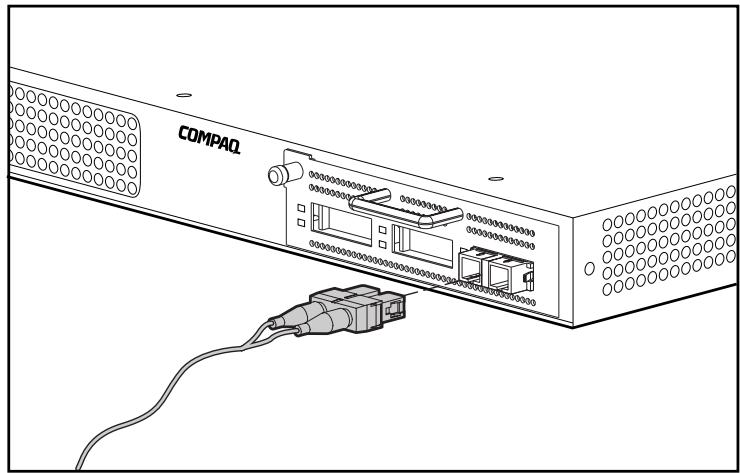

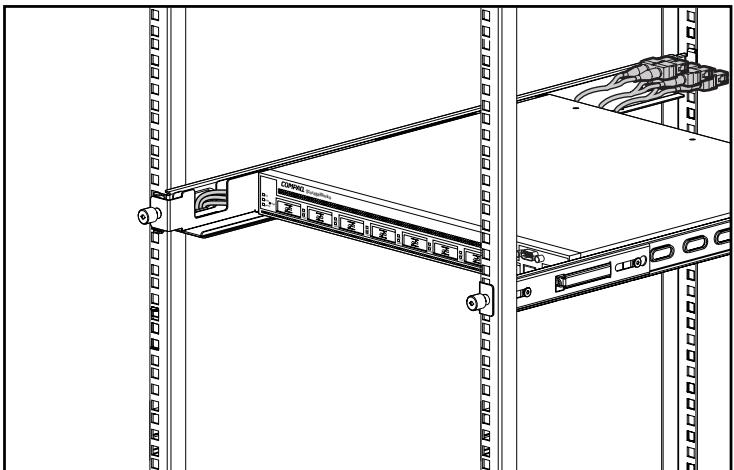

Câblage dans le rack. C-7

Annexe D

Interface à ligne de commande

Invocation de l'interface à ligne de commande. D-2
Utilisation de l'interface à ligne de commande. D-3
Déconnexion de l'interface à ligne de commande (CLI)....................................D-4
Quitter l'interface à ligne de commande (CLI) .D-4
Réinitialiser D-5
Configuration matérielle (hwcfg) .D-5
Configuration du commutateur (swcfg) .D-6
Etat du commutateur (swstat) .D-7
Nom du système (sysname) .D-7
Contact système (sycon) .D-8
Emplacement système (sysloc).D-8
Température (temp) .D-8
TFTP Téchéargement (tftpdl). D-9

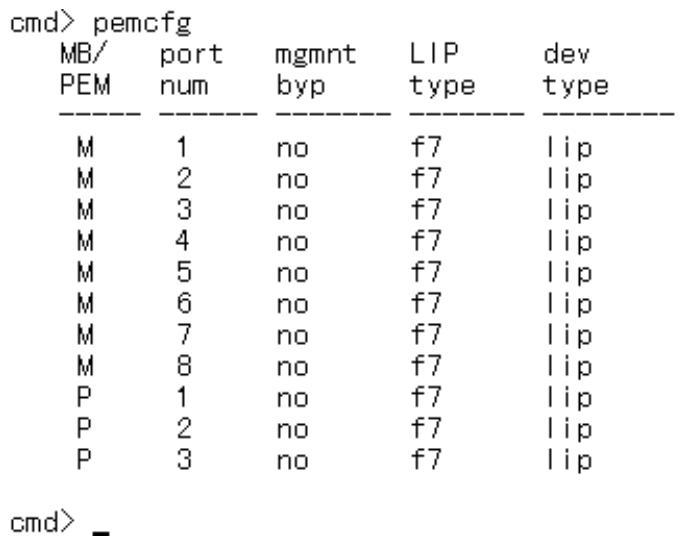

Configuration du PEM (pemcfg) .D-11
Etat du PEM (pemstat) .D-12

Interface à ligne de commande suite

Mappage des ports (portmap) D-12

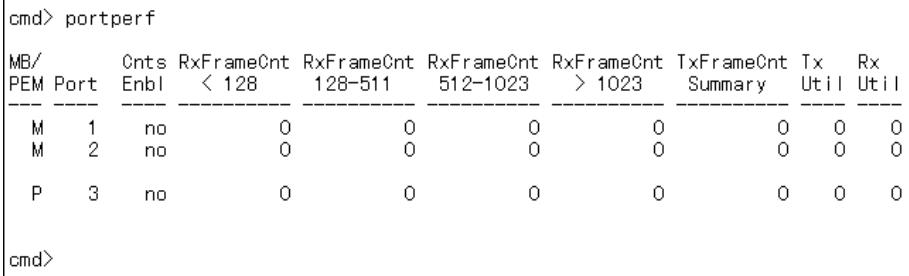

Performances du port (portperf) D-13

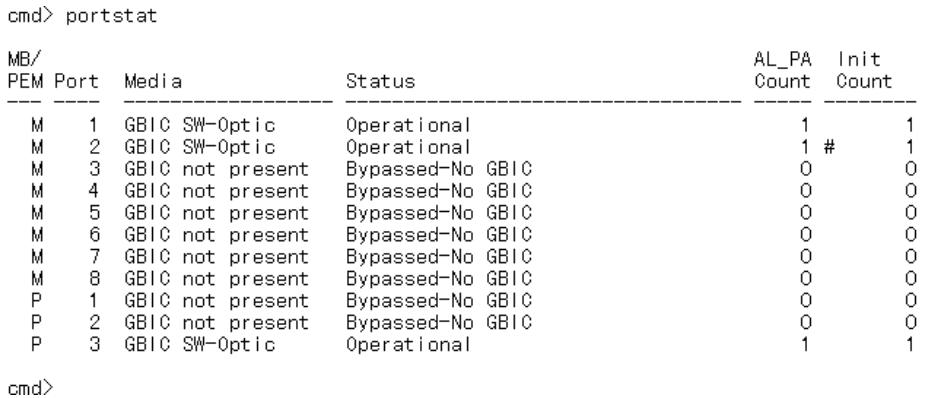

Etat du port (portstat) D-13

Port Management Bypass Control (portbyp) D-14

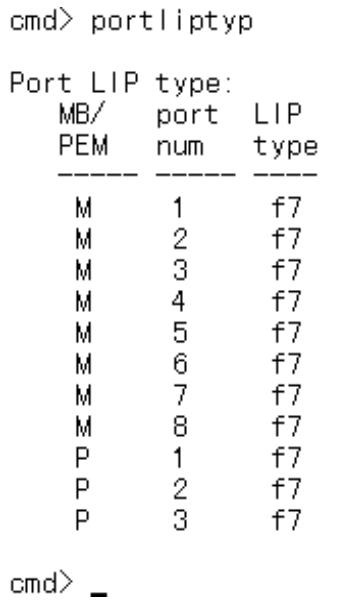

Port LIP Type Control (portliptyp) D-14

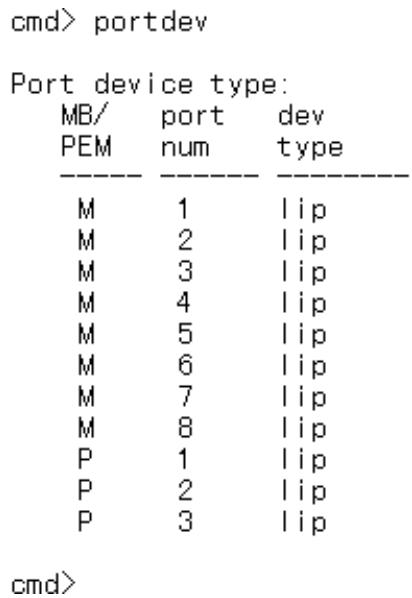

Port Device Type (portdev) (Type du périhérique du port). D-15

Log .D-16

Annexe E

Mise à jour du commutateur FC-AL

Utilitaire de supervision du commutateur FC-AL. E-1

Recherche du numero de version de l'utilitaire de supervision du commutateur FC-AL. E-1

Téléchargement de la mise à jour de l'utilitaire de supervision du commutateur. E-2

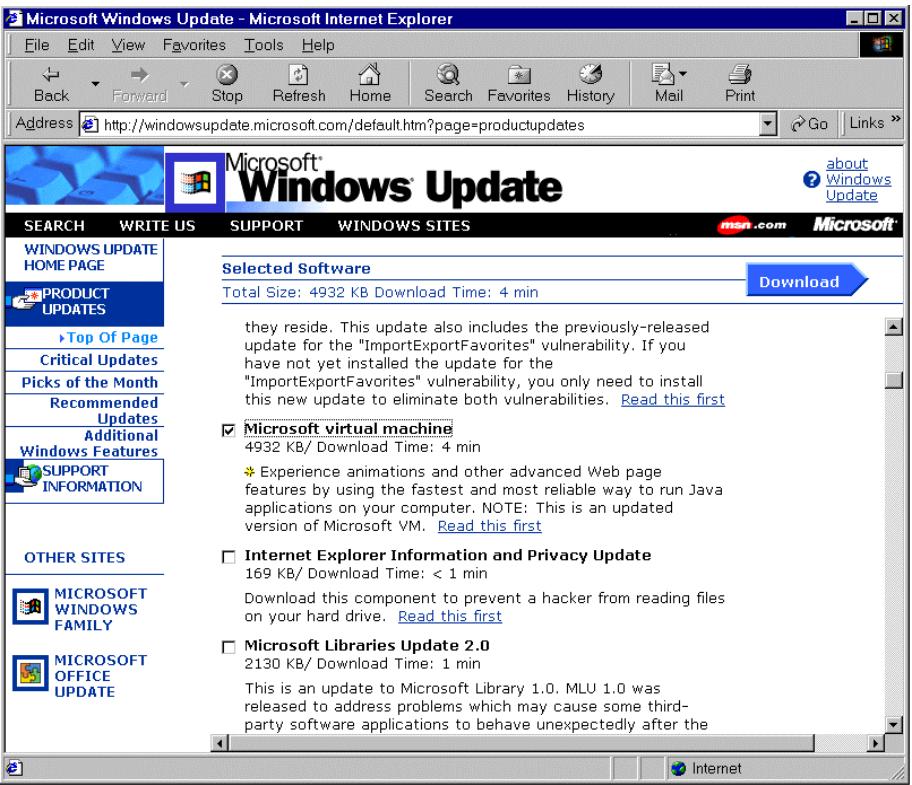

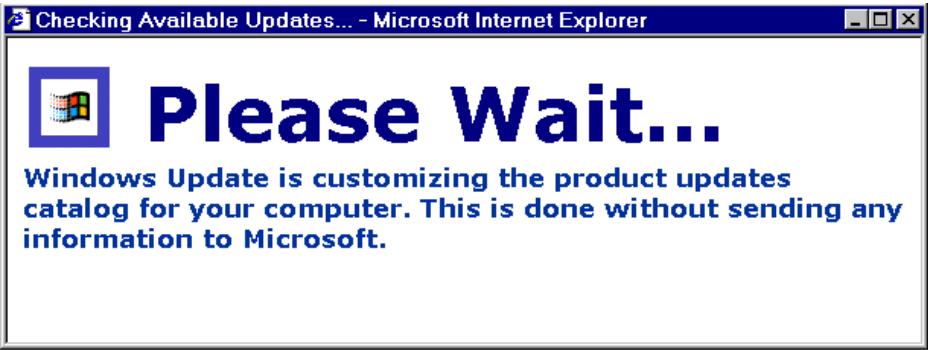

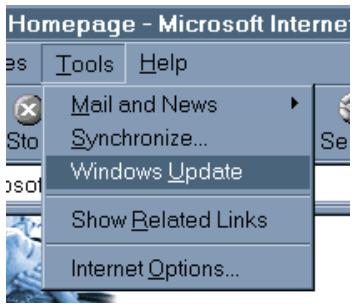

Mise à jour de l'utilitaire de supervision du commutateur via le navigateur Web. E-2

Mise à jour de l'utilitaire de supervision du commutateur via l'interface à ligne de commande. E-3

Mise à jour de l'utilitaire de supervision du commutateur FC-AL via le menu Boot (Initialisation) E-5

Annexe F

Présentation de la technologie du commutateur FC-AL

Arbitrage Fibre Channel dans le commutateur FC-AL .F-2

Initialisation du commutateur FC-AL StorageWorks .F-3

Annexe G

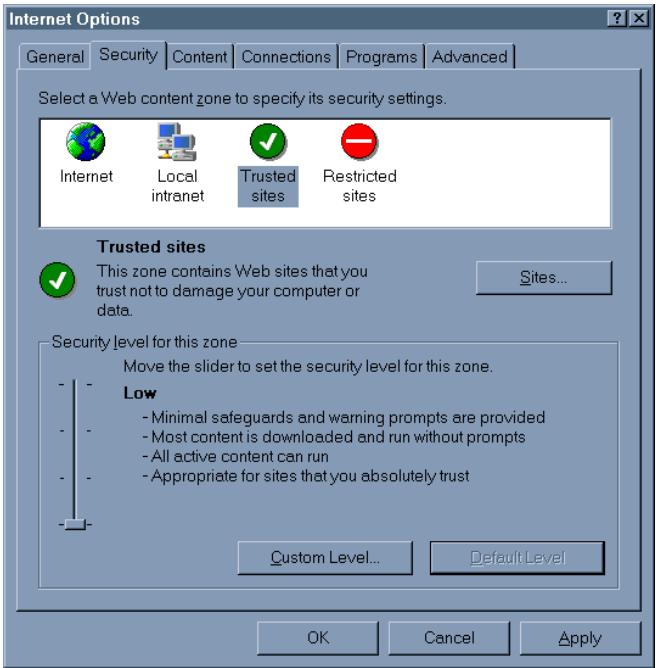

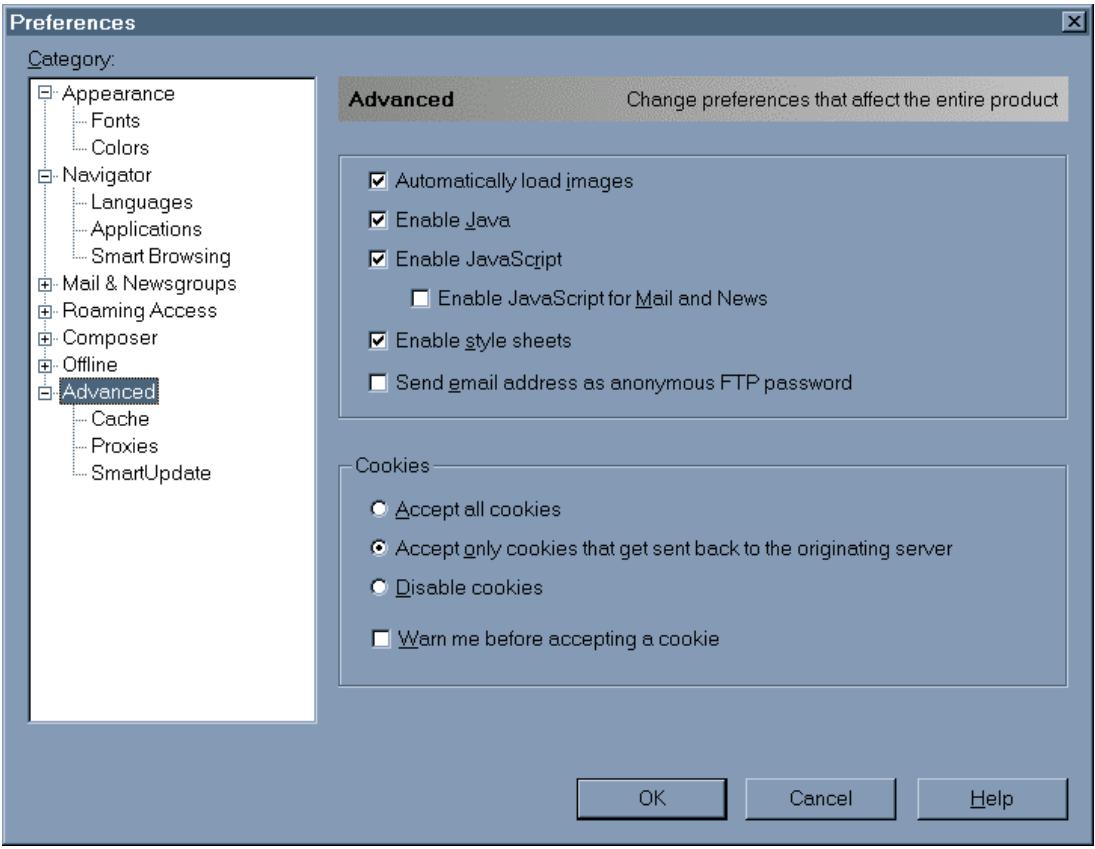

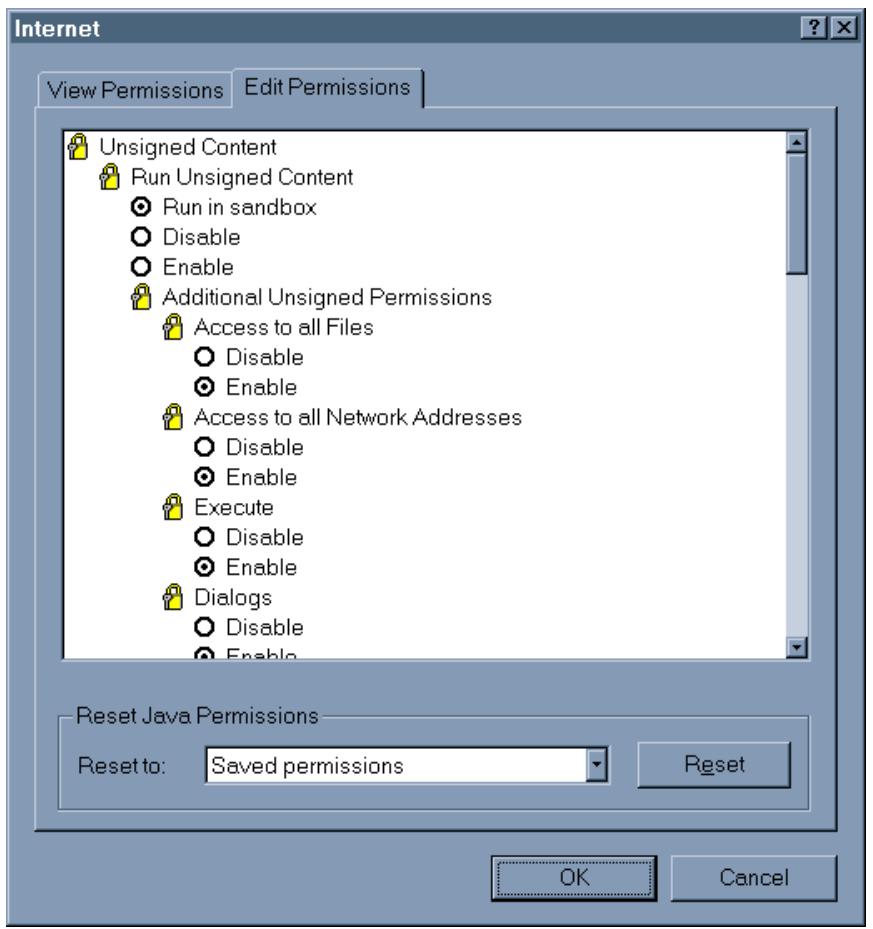

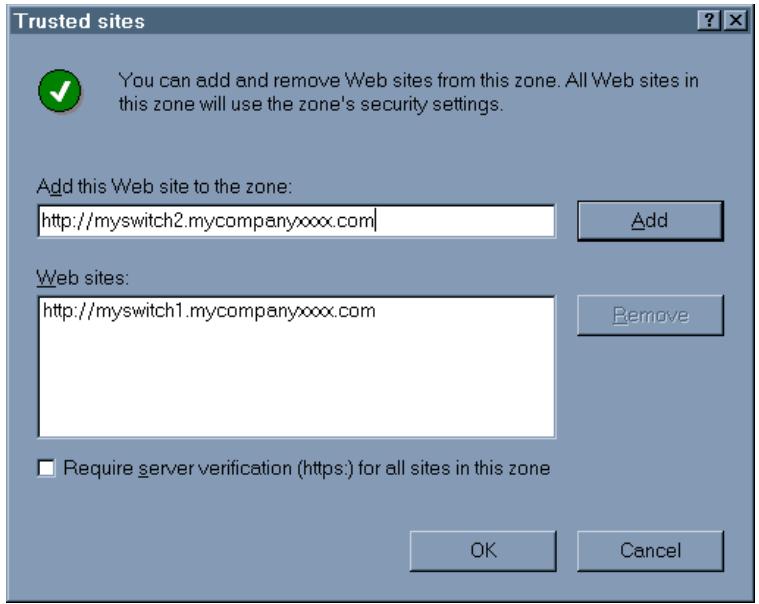

Configuration du navigateur

Configuration du navigateur. .G-1

Index

À propos du manuel

Ce manuel est concu pour fournir des instructions étapes par étapes lors de l'installation et pour servir de referencia pour le fonctionnement, les dépannages et les mises à niveau ultérieures.

Conventions typographiques

Ce document utilise les conventions suivantes pour désigner les éléments du texte :

Touches	Les touches figurent en gras. Un signe (+) entre deux touches signifie que celles-ci doivent être pressées en même temps.
SAISIE UTILISATEUR	La saisie utilisateur s'affiche dans une police différente et en majuscules.
NOMSDEFICHIER	Les noms de fichiers apparaissent en italique et en majuscules.
Options de menus, Noms de commandes, Noms de boîtes de dialogue	Les initiales de ces éléments apparaissent en majuscules.
COMMANDES, REPERTOIRES et UNITES	Ces éléments apparaissent en majuscules.
Saisir	Lorsque l'on vous demande de saisir des informations, tapez-les sans appuyer sur la touche Entrée.
Entrer	Quand on vous demande d'entrer des informations, tapez-les puis appuyez sur la touche Entrée.

Symboles dans le texte

Vous pouvez trouver ces symboles dans le texte de ce manuel.
Leur signification est la suivante.

AVERTISSEMENT : Le non-respect des instructions figurant sous cette rubrique présente des risques qui peuvent etre mortels pour l'utilisateur.

ATTENTION: Le non-respect des instructions présente des risques de dépréciation de l'équipment ou de perte d'informations.

IMPORTANT: Le texte indiqué de cette façon fournir à l'utilisateur des éclaircissements ou des instructions spécifiques.

REMARQUE: Le texte indiqué de cette façon fournit à l'utilisateur des commentaires, précisions ou instructions spécifiques.

Symboles sur l'équipement

Les symboles suivants peuvent apparaître sur l'équipement pour signaler la présence de conditions potentiellement dangereuses :

Ce symbole associé à l'un des symboles suivants indique la présence d'un danger potentiel. Les risques de blessure sont possibles si les avertissements ne sont pas respectés. Consultez votre documentation pour des détails spécifique.

Ce symbole indique la présence de circuits électriques dangereux ou un risque d'électrocution. Faites appel à un personnel qualifié pour toute réparation.

AVERTISSEMENT : Pour réduire le risque de lésion physique par électrocution, n'ouvre pas le boîtier. Faites appel à un personnel qualifié pour toute réparation, mises à niveau et maintenance.

Ce symbole indique un risque d'électrocution. La zone ne contientaucun composant pouvant être entretenu ou réparé par l'opérateur. N'ouvre sousaucun prétexte.

AVERTISSEMENT: Pour réduire le risque de lésion physique par électrocution, n'ouvre pas le boftier.

Ce symbole sur une prise RJ-45 indique une connexion d'interface réseau.

AVERTISSEMENT: Pour éviter tout risque d'électrocution, d'incendie ou de détiérioration du matériel, ne raccorde pas de dispositif téléphonique ou de télécommunications à ce connecteur.

Ce symbole indique la presence d'une surface ou d'un composant chaud. Tout contact avec cette surface peut provoquer des blessures.

AVERTISSEMENT: Afin de réduire le risque de brûlle, laissez la surface ou l'élement refroidir avant de le toucher.

Ces symboles sur les alimentations systèmes électriques indiquent que l'équipment possède plusieurs sources d'alimentation.

AVERTISSEMENT: Pour limiter les risques d'électrocution, retirez tous les cordons d'alimentation pour couper totalement l'alimentation du système.

Ce symbole indique que le composant excède le poids conseilé pour qu'une personne puisse le manipuler en toute sécurité.

Poids en kg Poids en Ib

AVERTISSEMENT: Pour réduire les risques de blessures ou de dommages au matériel, respectez les règles locales de santé et sécurité au travail en matière de manipulation du matériel.

Informations importantes sur la sécurité

Avant d'installer ce produit, consultez le document Informations importantes relatives à la sécurité.

Stabilité du rack

AVERTISSEMENT: Pour diminuer le risque de blessures ou de dommages matériels:

■ Les pieds de réglage doivent être abaissés jusqu'à au sol.
Le poids du rack doit entierement reposer sur les pieds de réglage.
- Les pieds de stabilisation doivent être fixés au rack s'il s'agit d'une installation à un seul rack.
Les racks doivent être coupés dans les installations à plusieurs racks.
Un seul élément peut être sorti à la fois, car un rack peut devenir instable si plus d'un composant est retireé pour chaque raison que ce soit.

Obtenir de l'aide

Si vous avez un problème et que vous avez épuisé toute l'information contentue dans ce manuel, vous pouvez obtenir des informations complémentaires ainsi que de l'assistance auprès des contacts indiqués ci-dessous.

En France, appelez le 0803 813 823 (0,99 FTTC/min). Ce service est disponible de 8 heures à 20 heures, du lundi au vendredi, sauf jours féries.

Ailleurs, appelez le Centre d'assistance technique le plus proche. Les numeros de téléphone des Centres d'assistance technique sont répertoriés sur le site Web de Compaq, accessible à l'adresse www.compaq.com.

Assurez-vous d'être en possession des informations suivantes avant d'appeler le service Compaq :

• Numéro d'enregistrement auprès de l'assistance technique (le cas échéant)
  Numéro de série du produit
  Nom et numero du modele de produit
  ■ Messages d'erreur le cas échéant
  Cartes ou matériel complémentaire
  Matériel ou logiciel de fabricants tiers
  Type du système d'exploitation et niveau de révision

Site Web Compaq

Le site Web Compaq contient des informations relatives à ce produit et offre également les dernières versions des drivers ainsi que des images de ROM flash. Vous pouze acceder au site Web Compaq à l'adresse www.compaq.com.

Revendeur Agree Compaq

Pour obtenir le nom de votre Revendeur Agréé Compaq le plus proche :

En France, appelez le 0803 804 805 (0,99 FTTC/mn).
Au Canada, appelez le 1-800-263-5868.
■ Ailleurs, consultez le site Web de Compaq pour obtenir les adresses et les numeros de téléphone.

Présentation du commutateur FC-AL

Ce manuel fournit des informations spécifique pour l'installation et la configuration du commutateur FC-AL Compaq StorageWorks™ et des ses composants.

REMARQUE: Le module d'extension à 3 ports pour commutateur FC-AL Compaq StorageWorks permet la conversion du commutateur FC-AL 8 ports en commutateur FC-AL 11 ports. Pour plus d'informations sur l'installation du module d'extension à 3 ports pour commutateur FC-AL Compaq StorageWorks (PEM), reportez-vous aux Instructions d'installation du module d'extension à trois ports pour commutateur FC-AL Compaq StorageWorks (Réf 185054), incluses dans votre documentation utilisé.

Structure de ce manuel

Pour des informations sur	Voir
Présentation du commutateur FC-AL	Chapitre 1
Installation du commutateur FC-AL	Chapitre 2
Configuration du commutateur FC-AL	Chapitre 3
Utilitaire de supervision du commutateur FC-AL	Chapitre 4
Résolution des problèmes	Chapitre 5
Avis de conformité avec la réglementation	Annexe A

Structure de ce manuel suite

Pour des informations sur	Voir
Électricité statique	Annexe B
Installation du module d'extension à 3 ports pour commutateur FC-AL	Annexe C
Interface à ligne de commande	Annexe D
Mise à jour du commutateur FC-AL	Annexe E
Technologie du commutateur FC-AL	Annexe F
Configuration du navigateur	Annexe G

AVERTISSEMENT : Pour réduire le risque de blessures ou de détérioration du matériel, consultez les documents utilisateur livrés avec le serveur et respectez les précautions de sécurité déquates.

Le commutateur FC-AL

Le commutateur FC-AL est un convertisseur d'interface Gigabit 8 ports (GBIC) basé sur une boucle arbitrée fibre channel avec la possibilité de passer à 11 ports. Le commutateur FC-AL comporte un dispositif de commutation à 12 Gbps qui permet un fonctionnement en duplex intégral non-bloquant sur tous les ports.

Figure 1-1. Le commutateur 8 ports FC-AL avec le module d'extension FC-AL à 3 ports

Caracteristiques

Le commutateur FC-AL contient les composants suivants :

Une carte principale contenant le dispositif de commutation à 12 Gbps
■ Microprocesseur et autre matériel pour les agents du microprogramme
Utilitaire de supervision du commutateur FC-AL

□ Communications en duplex intégral - Deux nœuds peuvent simultanément envoyer et receivevoir des données d'un total de 2 Gbps
Mode Bypass automatique de port- Améliore la fiabilité du SAN en évitant automatiquement les ports non-conformes

Voyants d'alimentation
Port d'interface série RS-232 pour configurer le commutateur FC-AL
■ Port Ethernet 10-base T pour des communications avec les applications de supervision générées sur l'hôte
- Connecteur du module d'extension (PEM) à 3 ports pour commutateur FC-AL (pour passer d'un commutateur FC-AL 8 ports à un commutateur FC-AL 11 ports)
Cable null-modem

Panneau avant

Le panneau avant du commutateur FC-AL comprend un connecteur pour l'insertion du module d'extension à 3 ports.

Figure 1-2. Panneau avant du commutateur FC-AL avec un module d'extension à 3 ports pour commutateur FC-AL

Panneau arrête

Le panneau arrêté du commutateur FC-AL inclut les voyants du panneau arrêté ①, le port série DB-9 RS-232 ②, le connecteur Ethernet RJ-45 ③ et un connecteur IEC d'alimentation ④.

Figure 1-3. Panneau arrêté du commutateur FC-AL

Tableau 1-1 Configuration du panneau arrière
Composant	Description :	Fonction
1	Voyants d'alimentation	Voir le tableau des voyants au chapitre 5, « Résolution des problèmes ».
2	Port série RS-232 DB-9	Un port série mâle qui peut être connecté à un système hôte à l'aide d'un cable null-modem standard équipé d'une prise femelle à 9 broches à chaque extrémité. Ce port peut être utilisé pour effectuer la configuration initiale ou pour des opérations de diagnostic de supervision locales.
3	Connecteur Ethernet RJ-45	Connecteur Ethernet permettant de connecter le pérophérique à un réseau pour la supervision.
4	Connecteur d'alimentation IEC	Connecte l'unité à l'alimentation électrique lorsque l'section est terminée. Utilisez le cordon d'alimentation secteur fourni dans le kit.

Voyants d'alimentation

Les voyants du panneau arrirée fournissent une reférence visuelle de l'état du commutateur. Reportez-vous au Chapitre 5, « Résolution des problèmes » pour plus d'informations sur les voyageurs d'alimentation du commutateur FC-AL.

Installation

Avant que le commutateur FC-AL puisse communiquer avec les périphériques Compaq, ceux-ci doivent tous être bien branchés et sous tension. Reportez-vous au Chapitre 2, « Installation du commutateur FC-AL » pour plus d'instructions sur l'installation.

Installation du commutateur FC-AL

Ce chapitre vous fournit des informations pour préparer et installer le commutateur FC-AL Compaq StorageWorks dans un rack ou sur un bureau.

Pour l'installer dans un rack, vous doivent disposer d'un rack 19 pouces (48,3 cm) standard ou d'un rack Compaq 19 pouces. Les procédures d'installation en rack générées dans ce chapitre s'appliquent uniquement au rack Compaq. Pour l'installer sur un bureau, vous doivent disposer d'une surface plane horizontal et fixer quatre pieds en caoutchouc au bas du châssis.

AVERTISSEMENT: Risque d'électrocution. N'essayez pas d'ouvrir ce produit. Il ne contientaucun composant réparable par l'utilisateur. Adressez-vous à un Mainteneur Agréé Compaq pour l'entretien.

AVERTISSEMENT: Pour diminuer le risque d'électrocution ou de dommages matériels :

Ne désactive pas la prise de terre du cordon d'alimentation. La prise de terre est un dispositif de sécurité important.
- Branchez le cordon d'alimentation à une prise électrique (mise à la terre) facilement accessible à tout moment.
Pour déconnecter l'alimentation du commutateur FC-AL, débranchez le cordon d'alimentation de la prise électrique ou du connecteur secteur de l'unité.

Installation du commutateur FC-AL dans un rack

Le rack doit d'abord être configuré avant d'instructor le commutateur FC-AL. Les instructions complètes pour le rack sont disponibles sur le CD Rack Products Documentation livre avec le rack Compaq. Un CD Rack Builder Pro Configuration Tool kit et un CD Rack Series Products Audio-Visual (AV) sont également inclus. Les informations containues sur ces CD peuvent également être obtenues sur le site Web Compaq: www.compaq.com/storageworks.

Le kit complet de CD contenant les documentations pour rack est livré avec tous les racks Compaq. Le contenu de chaque CD comprend :

Les informations de référence fournies sur ce CD vous permettent de visualiser, de rechercher et d'imprimer de la documentation concernant les racks Compaq et les options. Ces informations vous aident à configurer et à optimiser votre nouveau rack Compaq pour qu'il corresponde parfaitement aux besoin de votre environnement.

CD Compaq Rack Builder Pro Configuration Tool

Ces informations vous permettent de simuler des configurations de rack Compaq correspondant à vos besoin. L'utilitaire Rack Builder fournit :

• Une prévisualisation graphique de racks correctement configurés.
• Des données de planification de site, des exigences en matière d'alimentation, de refroidissement et des spécifications physiques
• Des informations de commande, les composants requis, les références et les quantités appropriées

CD Rack Series Products Audio-Visual (AV)

Ces informations vous offrent une presentation visuelle des opérations nécessaires à la configuration d'un rack Compaq avec les composants montables en rack. Cette presentation reprend les étapes clés de la configuration :

Planification du site
Installation des options en rack
Cablage
Couplage de plusieurs racks

Avertissements et précautions

Avant de commencer les procédures d'installation, lisez soigneusement les avertissements et précautions suivants :

AVERTISSEMENT : Pour éviter le risque de blessure ou d'endommagement de l'équipment, voirlez à ce que :

Les pieds de réglage soient abaissés jusqu'au sol.
Le poids du rack repose entièrement sur les pieds de réglage.
Les stabilisateurs soient fixés au rack s'il s'agit d'une installation à un seul rack.
Les racks soient coupés dans les installations à plusieurs racks.

AVERTISSEMENT: Pour réduire le risque de blessure ou de détérioration de l'équipment, deux personnes au minimum sont nécessaires pour décharger le rack de la palette, en toute sécurité. Un rack 42 U vide pèse 115 kg, mesure 2,1 m et peut devenir instable lors d'un déplacement. Ne restez pas devant le rack lorsqu'il est déchargé de lapalette, mais tenez-le sur les côtes.

AVERTISSEMENT: Un rack peut devenir instable si plus d'un composant est rétré pour chaque raison que ce soit. Afin d'éviter tout risque de blessure, assurez-vous toujours que le rack est stabilisé avant d'en extraire un élément.

AVERTISSEMENT : Avant de commencer à travailler sur le rack, assurez-vous que les pieds de réglage touchent le sol, que tout le poids du rack repose sur le sol et que les stabilisateurs sont installés ou que plusieurs racks sont couplés pour la stabilité.

Environment optimal

Lorsque vous installez un commutateur FC-AL dans un rack, vous devez respecter un certain nombre de normes de température et de specifications d'alimentation.

Espace

Prenez en compte les points suivants lors duchioix de l'emplacement d'installation du rack :

L'espace libre à l'avant du rack doit être de 63 cm minimum pour permettre la circulation de l'air.
L'espace à l'arrière du rack doit être au minimum de 76 centimètres pour permettre un entretien aisé du système et assurer une ventilation ajustée.

Alimentation

Le commutateur FC-AL doit être branché sur une alimentation électrique capable de délivrer en permanence 1,3A rms sous 120 Vca ou 0,7A rms sous 230 Vca.

AVERTISSEMENT : Pour éviter tout risque de blessure, d'incendie ou d'endommagement de l'équipement, ne surchargez pas le circuit de dérivation de l'alimentation qui fournit l'alimentation au rack. Consultez la compétie d'électricité compétente pour les specifications d'installation et de câblage de votre installation.

La charge électrique doit être répartie de manière égale entre les circuits d'alimentation.
La charge de tout le système ne doit pas dépasser 80 pour cent de l'intensité nominale du circuit de dérivation.
Si vous utilisez des multiprises, la charge ne doit pas dépasser les 80% de l'intensité nominale indiquée.

L'installation de cet équipement doit être conforme aux réglementations locales et régionales en vigueur régissant l'installation des équipements informatiques par les électriciens agrés. Cet équipement est conscience pour fonctionner dans des installations conformes au Code électrique national (ANSI/NFPA 70, 1993) et au Code pour la protection des équipements informatiques/de traitement des données (NFPA-75, 1992).

Les caractéristiques d'alimentation électrique des options sont indiquées sur l'étiquette figurant sur le produit ou sur la documentation fournie avec l'options concernée.

Mise à la terre

Pour assurer un fonctionnement correct en toute sécurité, vous devezmettre correctement le commutateur FC-AL à la terre. Au Canada, l'équipement doit être installé selon la norme CSA C22.1 (Canadian Standards Association), du Canadian Electrical Code. Dans les autres pays, l'installation doit être conforme à la réglementation régionale ou nationale, comme par exemple la norme IEC 364, paragraphs 1 à 7. Tous les dispositifs d'alimentation utilisés dans l'installation tels que les cables, les prises, etc. doivent être des dispositifs avec mise à la terre Référencés ou Certifiés.

Lors de l'utilisation de multiprises pour la distribution électrique, veillez bien à ce que la mise à la terre soit garantie pour chaque connexion établie.
Branchez chaque composant dans une fiche correctement reliée à la terre.

Température

Pour assurer un fonctionnement continu et fiable du matériel, installez le système dans un environnement offrant des conditions climatiques et d'airation satisfaisantes.

La température de fonctionnement à l'intérieur du rack sera toujours supérieure à celle de la pierce et elle dépend de la configuration de l'équipement dans votre rack.

Dans cette configuration, la température maximale interne du rack ne doit pas dépasser les valeurs mentionnées dans le tableau ci-dessous :

Tableau 2-1 Températures maximales internes du rack

Matériel	Température maximale
Options du rack Compaq	40°C/104°F
Options d'autres fabricants	Consultez les spécifications techniques des autres constructeurs

ATTENTION: Pour réduire le risque de détérioration de l'équipement, assurez-vous que l'installation d'options d'autres marques ne provoque pas une augmentation de la température au-delà de la température maximale de fonctionnement recommendée par le fabricant de l'équipement optionnel.

Spécifications de ventilation

Lorsque vous regardez de l'arrière du rack, le commutateur FC-AL Compaq laisse entre l'air par la face avant et expulse l'air chaud par l'arrière et le côte gauche. L'avant du rack doit donc être correctement ventilé pour permettre à l'air d'entrer dans le boîtier. Ne bloquez pas les ouvertures d'aération.

ATTENTION: Si vous utilisez un rack d'un autre constructeur, les specifications minimales suivantes doivent etre observees pour assurer une ventilation adequate et pour eviter tout endommagement de I'equipement :

Avant : Les troughs dans la porte du rack doivent représentater une surface totale de 18,6 cm² et être correctement répartis de haut en bas pour permettre une bonne ventilation.
Côté : Le dégagement entre le module installé et les panneaux latéraux du rack doit être de 7 cm minimum.
- Arrière: Le dégagement entre l'arrière du rack et le mur doit être de 76 cm minimum.

Obturateurs

Si les compartments du rack ne sont pas entièrement replis de composants, les espaces libres entraineront une modification de la circulation de l'air dans le rack et entre les composants. Ces espaces doivent donc être fermés par des obturateurs.

Déballage du commutateur FC-AL

Déballez le commutateur FC-AL et identifiez le matériel et la documentation nécessaires à l'installation du commutateur dans un rack.

Matériel requis

Pour installer le commutateur FC-AL dans un rack, le matériel suivant est nécessaire :

Figure 2-1. Matériel de montage en rack

1 Deux rails longs avec ressorts fixés au rack
Sac de vis
Un cache 1U
4 Deux supports (rails courts) fixés au châssis du commutateur FC-AL

Procedure d'installation

Avant de commencer l'installation, vérifie que la prise électrique est mise à la terre et qu'elle est facilement accessible et située aussi presque que possible du système de stockage.

REMARQUE: Pour obtenir de l'aide sur le positionnement du périhérique dans un emplacement ajustat du rack 19 pôues, reportez-vous au CD Rack Builder Pro Configuration Tool kit fourni avec le rack Compaq. Ce CD est également disponible auprès de votre Revendeur ou Mainteneur Agréé Compaq.

Pour installer le commutateur FC-AL dans un rack Compaq de 19 pouces, procédez comme suit :

1. Retirez les obturateurs ou tout autre matériel de l'emplacement choisi dur rack.
2. Retirez les trois vis de chaque côté du boîtier du commutateur. Fixez les supports avec les vis M3-.5 Phillips fournies.

Figure 2-2. Fixation des supports de guidage

1. Identifiez les extrémités avant des rails longs, en utilisant l'illustration ci-dessous.

Figure 2-3. Extrémités avant des rails longs

1. Insérez les extrémités avant des rails longs dans les encoches appropriées.

Figure 2-4. Insertion des extrémités avant des rails longs

1. Appuyez sur le rail vers son extrémité avant pour pouvoir insérer les onglets arrêté du rail dans les encoches appropriées. Répétez ces étapes pour le second rail.

Figure 2-5. Fixation des anglets arrêté des rails longs

AVERTISSEMENT : Afin de limiter les risques de blessure ou de dégât matériel, les supports de montage doivent être à niveau. Si les supports ne sont pas au même niveau, le commutateur FC-AL ne pourrait pas être installé correctement.

1. Alignez l'extrémité arrêté des supports avec l'extrémité arrêté des rails longs ①. Insérez le commutateur, en l'alignant avec les supports ② et enforcez complètement le commutateur dans le rack. Serrez les vis sur les rails.

ATTENTION: Maintenez l'unité parallele au sol lorsque vous faites glisser les rails de l'unité dans les rails de montage du rack. Vous risqueriez d'endommager les rails en inclinant l'unité vers le haut ou le bas.

Figure 2-6. Fixation des rails latéaux

1. Fixez le cache avec les vis.

Figure 2-7. Fixation du cache

L'installation est terminée

Figure 2-8. Commutateur FC-AL Compaq installé dans un rack

Passez à la section « Cordons d'alimentation »

Installation du commutateur FC-AL sur un bureau

Si l'unité n'est pas installée dans un rack, les quatre pieds fournis dans le kit doivent être fixés. Ces pieds permettent de stabiliser l'unité et de minimiser les dommages causés à la surface sur laquelle elle est posée.

ATTENTION: N'empilez pas plusieurs unités car cela pourrait endommager le système.

Matériel requis

Pour installer le commutateur FC-AL sur un bureau, quatre pieds adhésifs en caoutchouc sont nécessaires.

Pour fixer les pieds,procédez comme suit:

1. Retournez l'unité et fixez un pied à chaque angle de l'unité.
2. Retournez l'unité, placez-la sur une surface horizontally plate. Utilisez un peu d'alcool pour nettoyer la surface puis laissez-la sécher. Posez une pastille en caoutchouc sur chaque coin.

Figure 2-9. Fixation des pieds en caoutchouc sur le commutateur FC-AL

IMPORTANT : 15 cm d'espace sont nécessaires autour de l'unité pour une bonne ventilation.

L'installation est terminée Passez à la section suivante.

Installation du module d'extension à 3 Ports (PEM) du commutateur FC-AL

Pour installer le module d'extension à 3 Ports du commutateur FC-AL, reportez-vous à l'Annexe C de ce manuel, « Installation du module d'extension à 3 ports pour le commutateur FC-AL »

Cordons d'alimentation

Le cordon d'alimentation livre avec le commutateur FC-AL est conforme aux normes du pays dans lequel vous avez achetié le commutateur FC-AL. Si vous neccesser le commutateur FC-AL dans un autre pays, vous devrez acheter un cordon d'alimentation homologué dans ce pays.

Le cordon d'alimentation doit être évalué en fonction du produit, de la tension et du courant spécifiés sur l'étiquette de specifications électriques du produit. Les valeurs de tension et de courant électricque du cordon d'alimentation devront être supérieures à celles spécifiées sur le produit. De plus, le diamètre du cable doit être au moins de 1mm ou 18 AWG et sa longueur doit être comprise entre 1,8m et 3,6m . Pour toute question relative au type de cordon d'alimentation à utiliser, veuillez contacter votre Revendeur Agréé Compaq.

L'acheminement du cordon d'alimentation doit permettre d'éviter qu'il soit piétiné ou comprime par d'autres éléments posés sur lui ou contre lui. Vous devrez accorder une attention particulière à la fiche, la prise secteur et l'endroit où le cordon sort du produit.

Branchez tout d'abord le cordon d'alimentation au commutateur FC-AL et ensuite seulement à une prise d'alimentation électrique avec terre.

Cables

Cable Fibre Channel

Le commutateur FC-AL doit être utilisé avec des cables GBIC Shortwave et Fibre Channel multimodaux. Des cables GBIC Longwave peuvent être utilisés avec des cables Fibre Channel monomodaux de 9 um, mais les performances ne seront pas optimales à cause de retardes de transmission.

Les cables GBIC SW et Fibre Channel multimodaux sont capables de supporter des distances de 2 à 500 mètres. Ces cables doivent être uniquement utilisés avec des GBIC Shortwave. Compaq dispose cependant de trois kits de cables Fibre Channel multimodaux en option si des longueurs plus grandes sont nécessaires. Chaque kit contient un cable Fibre Channel multimodal avec un connecteur à chaque extrémité. Les systèmes de stockage RA4000 et RA4100 et les cartes de couplage associées sont livrés avec des cables standard Fibre Channel de 2 et 5m. D'autres kits sont disponibles :

Kit d'options de cable Fibre Channel multimodal de 15 mètres (référence 234457-B23)
Kit d'options de cable Fibre Channel multimodal de 30 metres (référence 234457-B24)
Kit d'options de cable Fibre Channel multimodal de 50 metres (référence 234457-B25)

Pour personneliser votre système avec un cable Fibre Channel multimodal de plus de 50 mètres, contactez un fournisseur de cables Fibre Channel independant.

Si vous utilisez un cable existant de 62,5 microns dans votre infrastructure, vous devez vous procurer un cavalier de 62,5 microns auprès d'un revendeur independant. Un cable de 50 microns ne peut pas etre raccordé a un cable de 62,5 microns.

ATTENTION: Assurez-vous que les cables Fibre Channel sont installés et soutenus de manière à ce qu'aucune surcharge de poids ne soit appliquée sur les connecteurs Fibre Channel. Cela est nécessaire pour éviter d'endommager le connecteur et le cable et pour éviter un rayon de courbure inférieur à 7,6 cm sur le connecteur et le long du cable. Le cable Fibre Channel en trop doit être enroule et mis de côte en évitant de l'enrouler avec un rayon de moins de 7,6 cm.

Précautions relatives au laser

AVERTISSEMENT: Afin de réduire le risque d'exposition à un faisceau représentant un danger, prenez les précautions suivantes:

Ne confiez la réparation de l'équipement qu'à des Mainteneurs Agréés Compaq.
Hormis ce qui est indiqué ici, n'executez aucun contrôle et n'effectuez aucun réglage ni procédure sur le périhérique laser.
Ne regardez pas directement le faisceau laser lorsque les panneaux sont ouverts.

Nettoyage du module GBIC et du connecteur de cable Fibre Channel

La fibre optique est, par nature, sensible à tout ce qui empêche la transmission de la lumière. C'est pourquois les fabricants de connecteurs de cables Fibre Channel et de modules GBIC fournissant des dispositifs de protection pour protéger les zones à fibres optiques et assurer l'intégrité des signaux optiques dans la configuration initiale d'une unité. Si les interconnexions en fibres optiques ne sont pas protégées, les extrémités des fibres optiques risquent d'être salies lors de contacts, endommagées suite à une chute ou simplement recouvertes de poussière à la suite d'expositions prolongées à l'air libre. La contamination de l'extrémité d'une fibre optique peut être invisible à l'œil nu et risque d'entrainer de graves problèmes de performances de votre unité.

Afin de minimiser tout risque de contamination des fibres optiques sur votre unité, prenez note des instructions suivantes concernant le maniement des composants à fibres optiques :

Dispositifs de protection : Des dispositifs de protection contre la poussière sont livrés avec tous les composants optiques et doivent recouvrir les composants lorsqu'ils ne sont pas utilisés. Ne jetez pas les dispositifs de protection après l'installation initiale. Vous serez améné à protégger les surfaces d'intern connexion en fibres optiques si une nouvelle configuration est requise.
■ Fréquence de nettoyage : Pour savoir àquelle fréquence vous devez nettoyer les fibres optiques, faites appel à votre bon sens. Si vous avez manipulé des interconnexions en fibres optiques et que vous pensez qu'il y a un risque de contamination, nettoyez-les. Si vousdezutiliser un composant d'interconnexion en fibres optiques que vous avez trouve sans son étui protecteur, nettoyez-le.
Méthode de nettoyage : Passez tout d'abord un chiffon sans peluches trempe dans une solution d'alcohol isopropylique à 100% . Passez ensuite un chiffon sec non pelucheux sur les fibres optiques et séchez à l'air compré (éventuellesment en bombe).

Cable Ethernet RJ-45

Ce connecteur est fourni pour la supervision via le protocole SNMP. Par défaut, le commutateur FC-AL est configuré pour utiliser l'adresse IP 127.0.0.1. Pour modifier cette adresse IP, utilisez un terminal ou un émulateur de terminal connecté à un port série DB-9. Reportez-vous au chapitre 3 « Configuration du commutateur FC-AL » pour plus de précisions.

Cable série DB-9

Ce connecteur est fourni pour une configuration et une supervision avances.

Le commutateur FC-AL est livré prét à l'emploi et ne nécessite aucune configuration particulière. Vous avez toute fois la possibilité de configurer et de gérer différents aspects du commutateur FC-AL en connectant un terminal ou un émulateur de terminal au port série. Reportez-vous au Chapitre 3 « Configuration du commutateur FC-AL » pour plus d'informations sur l'utilisation de cette interface.

Mise sous tension

Le système est prét à l'emploi après avoir installé et branché le commutateur FC-AL sur un système éteint.

Pourmettre l'unité sous tension,procededez comme suit:

1. Branchez le cable d'alimentation dans la prise IEC du commutateur. A la mise sous tension (ou en appuyant sur le bouton de réinitialisation), le commutateur effectuera plusieurs auto-tests (POST) et les voyants changeront de couleur (reportez-vous à la section Voyants d'alimentation, de défaut et d'initialisation du chapitre 5 « Résolution des problèmes »).
2. Mettez sous tension le périphérique d'E/S.
3. Mettez sous tension le serveur.
4. Vérifiez que le(s) péripérisque(s) d'E/S sont reconnus par son ou ses hôtes.
5. Démarrez les applications.

Pour que le commutateur FC-AL puisse communiquer avec les péripériques supervisés par Compaq, ces derniers doivent tous être correctement configurés, connectés et mis sous tension. Passez au Chapitre 3 « Configuration du commutateur FC-AL » pour des instructions sur l'installation.

Configuration du commutateur FC-AL

Ce chapitre présente les procédures de configuration du commutateur FC-AL. La console du commutateur FC-AL est accessible via le port série. Elle l'est également via Ethernet en utilisant Telnet, une fois que l'interface Ethernet a été configurée. Une seule de ces interfaces peut cependant être utilisé à la fois: s'il y a un conflit, le port série est prioritaire. Les différences entre l'interface Telnet et l'interface du port série sont les suivantes :

L'interface Telnet ne peut être utilisé qu'après l'amorçage complet du commutateur FC-AL. Cela signifie que les résultats des tests d'initialisation ne peuvent s'afficher. En outre, si une réinitialisation a lieu, la connexion Telnet sera terminée.
- Les utilisateurs ne peuvent pas modifier le mot de passer de l'interface Telnet.

Configuration du port série

L'emplacement du port série sur le panneau arrirée du commutateur FC-AL est indiquedans la figure suivante. Il s'agit d'un connecteur Sub-D 9 points série standard marquee RS-232.

Figure 3-1. Commutateur FC-AL avec le connecteur série RS-232 DB-9

Type de terminal à utiliser

Le terminal employé doit être un terminal « passif » tel qu'un VT100 ou un PC exécutant un programme d'émulation de terminal. Il existe différents émulateurs de terminal disponibles pour les PC et pour les ordinateurs portables. HyperTerminal est généralement inclus avec la plupart des systèmes car il est distribué avec Microsoft Windows (NT, 95, 98 et CE).

Les informations suivantes se rapportent aux configurations réalisées sur un terminal « passif » ou sur un autre émulateur.

1. Connectez l'un des ports série du PC via un cable null-modem au port série RS-232 du commutateur FC-AL. Les broches 2, 3 et 5 sont utilisées. Les broches 2 et 3 sont croisées.
2. Démarrez une application d'émulation de terminal pour communiquer entre le PC et le commutateur. Les instructions ci-dessous concernent l'installation et l'utilisation d'un HyperTerminal car il est inclus sur tous les CD Windows et se trouve sur la plupart des PC.
3. Cliquez sur Programmes, Accessoires, Communications (sous Windows 98).
4. Cliquez sur HyperTerminal (le dossier). Cliquez sur HyperTerminal (le fichier exécutable).

5. Dans la fenêtre HyperTerminal, cliquez sur Fichier, Nouvelle connexion, saisissez un nom et connectez-vous au port COM1 ou COM2 (utilisez le port non utilisé par le modem).

6. Saisissez les paramètres du Tableau 3-1 dans les zones correspondantes de l'onglet Paramètres des ports de la page Propriétés de HyperTerminal.

Cette page apparaira après la seLECTION de COM1 ou COM2.

Tableau 3-1 Paramètres du modem

Description :		Paramètres
Bits par seconde	38400
Bits de données	8
Parité	Aucune
Bits d'accêt	1
Contrôle de flux	Aucun

1. Mettez sous tension ou appuyez sur le bouton Reset (Réinitialisation) sur le commutateur. Le commutateur FC-AL affiche le message de démarrage de la figure ci-dessous.

Figure 3-2. Message de démarrage du commutateur FC-AL

Configuration des paramètres du commutateur FC-AL

Le commutateur FC-AL doit être configuré une seule fois, à l'installation. Cependant, à mesure du développement du réseau Fibre Channel, vous aurez peut-être besoin de modifier les paramétres et la configuration.

Cette section présente les paramètres de configuration les plus courants, particulièrement ceux nécessaires à la configuration initiale du commutateur FC-AL. Ces paramètres sontOrganisés en menus.

REMARQUE: Les commandes de la console tiennent compte de la casse. Utilisez des minuscules.

Écran d'initialisation (Boot)

L'utilisateur est invité à entrer dans le menu Boot (Initialisation) lorsque le commutateur est mis sous tension ou réinitialisé.

Figure 3-3. Menu d'initialisation

Comme indiqué ci-dessus, le commutateur FC-AL affiche le menu Boot (Initialisation) si vous appuyez sur la touche Entrée dans les 3 secondes. Ce menu peut être utilisé pour télécharger une nouvelle copie de l'Utilitaire de supervision du commutateur FC-AL Compaq StorageWorks (voir le Chapitre 4, « Utilitaire de supervision du commutateur FC-AL »).

Laissez le compteur avancer : le commutateur FC-AL effectue plusieurs auto-tests, charge l'Utilitaire de supervision du commutateur FC-AL Compaq StorageWorks dans la mémoire RAM puis vous invite à ouvrir une session.

Menu Login (Ouverture de session)

Si le menu Login (Ouverture de session) ne s'affiche pas immédiatement, appuyez sur la touche Entrée.

Ce menu s'affiche au bas de la figure ci-dessous. Une invite s'affiche, demandant d'entrée un nom d'ouverture de session. Utilisez « user » (utilisateur) puis saississez un mot de passer. Le mot de passage par défaut à la sortie d'usine est ADMIN (reportez-vous à la section « Modification du mot de passage » plus loin dans ce chapitre pour apprendre comment modifier le mot de passage).

REMARQUE: Le mot de passse tient compte de la casse.

>Login: user
>Password: ***

Figure 3-4. Menu Login (Ouverture de session)

Une fois la connexion terminée, le commutateur FC-AL bascule automatiquement dans le menu Main (Principal), illustré ci-dessous, ou passé directement dans l'interface à ligne de commande qui est représentée à l'Annexe D: « Interface à ligne de commande ». Le choix dépend de l'interface utilisée par l'utilisateur lors de sa dernière connexion au commutateur. Le menu Main (Principal) s'affiche par défaut la première fois que l'utilisateur ouvre une session sur le commutateur.

Le menu Main (Principal) contient un résumé de l'objet du commutateur, dont le nombre de modèle, le niveau de l'utilitaire du commutateur FC-AL (indiqué à la ligne marquee « Package version ») et précise s'il l'auto-test a réussi. Les différents可以选择 du menu Main (Principal) sont représentés ci-dessous.

Compq StorageWorks FC-AL Switch
StorageWorks FC-AL Switch Management Utility: 01.00-B03
Selftest Status: passed
2. Networking parameters
3. Management options
4. Command line interface
5.Logout
6. Reset switch

Figure 3-5. Menu Main (Principal)

Paramètres réseau

Selectionnez l'option 2. Networking parameters (Paramètres réseau), pour appeler le menu Network Parameter (Paramètre réseau), affché dans la figure ci-dessous. La première option de ce menu ramène au menu principal. Si l'utilisateur laCHOISIT, il returnne au menu principal. Tous les changements effectués sont remis à la valeur précédente.

Les deuxieme, troisieme et quatreieme parametes sont utilisés pour configurer l'interface Ethernet du commutateur FC-AL. Tous ces parametes doivent être définis de manière appropriée pour le site avant que le commutateur FC-AL ne puisse être géré par Ethernet et connecté via Telnet.

Network Parameters Menu

Figure 3-6. Menu Network Parameters (Paramètres réseau)

Définition de l'adresse IP

Selectionnez l'option 2. Set IP Address (Définir l'adresse IP), pour appeler le menu IP Address (Adresse IP) affiché dans la figure ci-dessous. Il affiche l'adresse IP en cours. L'adresse par défaut est définie en usine. Cette adresse doit être modifiée pour une adresse IP appropriée à votre site. Vérifiez avec l'administrateur réseau si vous n'êtes pas certain de l'adresse à attribuer. N'utilise pas l'adresse par défaut car il s'agit d'une adresse IP spéciale utilisée uniquement pour les tests.

IP Address Menu

Figure 3-7. Network Parameters (Paramètres réseau) - Set IP Address (Définir l'adresse IP)

Définition du masque de sous-réseau

Selectionnez l'option 3. Set subnetwork mask (Définir le masque de sous-réseau), dans le menu Network Parameters (Paramètres réseau) pour appeler le menu Set Sub-networking Mask (Définir le masque de sous-réseau) affché dans la figure ci-dessous. Le masque de sous-réseau par défaut est un masque de Classe C comme indiqué dans la figure ci-dessous. Ce masque fonctionne dans plusieurs installations, comme les réseaux IP de Classe C, qui sont de loin les plus différents. Cependant, étant donné l'utilisation importante d'Ethernet, de nombreuses institutions et sociétés ont divisé leur nombre de réseaux Ethernet disponibles en utilisant le masque de sous-réseau. Il est donc probable que le masque devra être modifié et la meilleure source pour connaître le masque correct est votre administrateur de réseau local.

Figure 3-8. Menu Network Parameters (Paramètres réseau)—Set Subnet Mask (Définir le masque de sous-réseau)

Définition de l'adresse de la passerelle

Selectionnez l'option 4. Set gateway address (Définir l'adresse de la passerelle), dans le menu Network Parameters (Paramètres réseau) pour appeler le menu Set Gateway Address (Définir l'adresse de la passerelle) comme indiqué dans la figure ci-dessous. La passerelle est un ordinateur ou un routeur Ethernet qui connecte votre segment Ethernet à d'autres segments. Cela est également vrai si vous utilisez telnet pour communiquer avec le commutateur FC-AL via Ethernet à partir de systèmes sur d'autres segments.

Dans ces deux cas, le commutateur FC-AL aura besoin de l'adresse IP du système passerelle afin qu'il fonctionne. Adresse-vous à l'administrateur de votre réseau local pour toute question concernant les passerelles.

IP Gateway Address Menu

Figure 3-9. Menu Network Parameters (Paramètres réseau) - Set Gateway Address (Définir l'adresse de la passerelle)

Enregistrement des modifications

Meme si plusieurs paramètres ont été définis dans le menu Network Parameters (Paramètres réseau), ils ne seront validés que lorsque vous aurez scélectionné les options Save modifications (Enregistrer les modifications) et Reset switch to activate (Réinitialisation du commutateur pour l'activer). Celles-ci enregistrrent les paramètres dans la mémoire non-volatile et réinitialisent le commutateur avec les nouveaux paramètres. Une autre solution consiste à sélectionner l'option 1. Return to main menu (Retour au menu principal) qui remet tous les paramètres définis dans le menu Network Parameters (Paramètres réseau) à leur valeur précédente.

Menu Management Options (Options de supervision)

Selectionnez l'option 3, Management options (Options de supervision), dans le menu Main (Principal) pour appeler le menu Management Options (Options de supervision) affché dans la figure ci-dessous. La première option de ce menu vous permet de revenir au menu principal. Cependant, à la différence du menu Network Parameters (Paramètres réseau) traité plus haut, les modifications individuelles faites dans ce menu sont prises en compte des qu'elles sont effectuées, sans qu'il soit nécessaire de réinitialiser le commutateur.

Management Options Menu

Le fait de selectionner 2. Set SNMP get community name (Définir le community name pour la commande SNMP get) dans le menu Management Options (Options de supervision) appelle le menu SNMP Get Community Name (Définir le community name pour la commande SNMP get). Cela permet à l'utilisateur de restaurer le community name par défaut de la commande SNMP get ou d'en saisir un nouveau.

La sélection de 3. Set SNMP set community name (Définir le community name de la commande SNMP set) dans le menu Management Options (Options de supervision) ouvre le menu SNMP Set Community Name (Définir le community name de la commande SNMP Set). Cela permet à l'utiliser de rétablier le community name par défaut de la commande SNMP Set ou d'en saisir un nouveau.

La seLECTION de 4. Set SNMP trap community name (Définir le community name de la commande SNMP trap) dans le menu Management Options (Options de supervision) appelle le menu SNMP trap Community Name (Définir le community name de la commande SNMP trap). Cela permet à l'utilisateur de restaurer le community name par défaut de la commande trap SNMP ou d'en saisir un nouveau.

La sélection de 5. SNMP trap server IP address list (Liste des adresses IP du serveur SNMP trap) dans le menu Management Options (Options de supervision) ouvre le menu SNMP Trap Server IP Address (Adresse IP du serveur SNMP trap). Cela permet à l'utiliser de nettoyer la liste d'adresses IP trap, pour entrer une nouvelle adresse IP trap ou une adresse existante pour la supprimer de la liste.

Modification du mot de passer

Selectionnez l'option 6. Change Password (Modifier le mot de passer), pour entrer un nouveau mot de passer comme indiqué dans la figure ci-dessous. Le système vérifie que cette opération a été réalisée avec succès. Pour des raisons de sécurité, le mot de passer ne peut être changé que via le port série. Il ne peut pas être changé via une connexion telnet sur Ethernet.

Le mot de passer ne peut être laissé vide (en appuyant sur Entrée) avec l'option 2 ou peut être un mot de passer alphanumérique de huit caractères max. Le caractère espace ne peut pas être utilisé dans un mot de passer car il sert de séparateur entre la première et la deuxieme copie du nouveau mot de passer.

REMARQUE: Contactez l'administrateur de votre réseau si vous avez oublé le nouveau mot de salle. Vous devrez lui préciser le numéro de série de l'unité et l'adresse Ethernet MAC.

Change Password Menu

Figure 3-11. Change Password (Modifier le mot de salle)

Interface à ligne de commande

Selectionnez l'option 4. Command line interface (Interface à ligne de commande), dans le menu Main (Principal), pour appeler l'interface à ligne de commande : l'utilisateur peut ainsi modifier les paramètres qui ne peuvent pas été normalement modifiés. Ces paramètres peuvent être modifiés par un utiliser experimenté, pour modifier les paramètres de fonctionnement du commutateur FC-AL, pour définir des règles et pour résoudre des problèmes. L'Interface à ligne de commande complète est désrite dans l'Annexe D, « Interface à ligne de commande ».

Déconnexion

L'utilisateur peut se déconnecter du commutateur FC-AL uniquement en selectionnant l'option 5.Logout (Déconnexion) dans le menu Main (Principal), comme dans la figure ci-dessous. L'invite d'ouverture de session d'origine s'affiche.

Compaq StorageWorks FC-AL Switch
StorageWorks FC-AL Switch Management Utility: 01.00-B03
Selftest Status: passed

2. Networking parameters
3. Management options
4. Command line interface
5.Logout
6. Reset switch
>5
logging out
>Login:

Figure 3-12.Logout (déconnexion)

Réinitialisation du commutateur

Selectionnez l'option 6. Reset Switch (Réinitialiser le commutateur), dans le menu Main (Principal) pour relancer le commutateur. Cette opération doit être effectuee avec precaution, car toutes les connexions Fibre Channel fournies par le commutateur pourront etre affectees et toutes les données de supervision stockées dans le commutateur seront effacées.

Configuration en cascade

La configuration en cascade permet de connecter ensemble deux commutateurs FC-AL. L'un des commutateurs doit être configuré en tant que maître et l'autre en tant qu'esclave. Aucune liaison ne pourrait être établie entre les deux commutateurs s'ils sont tous deux configurés en tant que maîtres ou esclaves. Les ports branchés en cascade sont traités comme des ports de type LIP. Il ne peuvent être contournés manuellement ni ne peuvent être des ports de type ALPA zoned. Chaque commutateur FC-AL peut composer au maximum un port esclave ou un port maître. Tous les périhériques d'un commutateur esclave auront automatiquement la configuration PORTDEV = LIP.

REMARQUE: Il est impossible de configurer une cascade depuis l'utilitaire de supervision.

Figure 3-13. Commutateurs FC-AL en cascade

Les commandes de mise en cascade sont :

Tableau 3-2 Commandes de mise en cascade

Commande	Description :
Cascade	Affiche le port de la connexion en cascade
cascade <mlp>,<port#>= disable	Annule les paramètres de cascade du port indiqué
cascade <mlp>,<port#>= master	Déclare <port> maître de la cascade
cascade <mlp>,<port#>= slave	Déclare <port> esclave de la cascade

Mise en cascade d'un commutateur SAN

La commande fl Cascade est utilisé pour indiquer qu'un port donné du commutateur est relié au port d'un commutateur SAN. Si vous reliez le port d'un commutateur FC-AL au port d'un commutateur SAN, vous nevez indiquer la configuration par le biais de l'interface à ligne de commande du commutateur FC-AL.

Les commutateurs FC-AL sont livrés avec l'option proxy désactivée. Activez l'option proxy en tapant la commande suivante à l'invefte du DOS :

cmd> help flproxy

flproxy help

Tableau 3-3 Commandes de mise en cascade d'un commutateur SAN

Commande	Description :
fl cascade	Affiche le port relié au port du commutateur SAN
fl cascade = none	Annule le port relié au port du commutateur SAN
fl cascade = <mlp>,<port#>	Définit le <port> relié au port du commutateur SAN
flproxy	Affiche la commande proxy du commutateur SAN
flproxy = on	Active l'option proxy du commutateur SAN
flproxy = off	Désactive l'option proxy du commutateur SAN

Tapez la commande suivante à l'invite DOS pour déterminer quel port est relié à un port FL_Port de type fabric :

cmd> flcascade

FI Port: M,3

Tapez la commande suivante pour arrêter la commande d'un commutateur :

cmd> fclcade = none

FI Port: none

Tapez la commande suivante à l'invite DOS pour indiquer qu'un port donné est relié au port d'un commutateur SAN (dans ce cas, pour indiquer que le port 3 de la carte-mère du commutateur FC-AL est relié à une liaison en cascade):

REMARQUE : Vous ne pouvez configurer qu'un seul port du commutateur comme port de liaison vers un commutateur SAN. Vous ne pourrez pas déclarer un port fl化石cade sur un commutateur FC-AL esclave. Un commutateur esclave est un commutateur qui a eté configuré pour agir en tant qu'esclave dans une configuration en cascade de deux commutateurs FC-AL.

Utilitaire de supervision du commutateur FC-AL

L'utilitaire de supervision du commutateur FC-AL Compaq StorageWorks est un utiliser basé sur un navigateur Web qui permet la gestion du commutateur. L'administrateur SAN peut utiliser la console de commande StorageWorks (SWCC), Compaq Insight Manager XE (CIM XE), Microsoft Internet Explorer 5.0 (ou supérieur) ou Netscape Communicator 4.70 (ou supérieur) pour lancer l'utilitaire de supervision du commutateur après avoir bien configuré les paramètres réseau du commutateur FC-AL.

Pour installer et utiliser l'utilitaire de supervision du commutateur FC-AL, vous devez :

• Etablit une connexion Ethernet entre votre ordinateur (sous Windows NT (Intel) 4.0 avec Service Pack 4 ou supérieur ou sous Windows 2000) ou votre station de travail (sous Linux) et le commutateur FC-AL StorageWorks.
  Activez les paramètres réseau via la console RS-232 pour attribuer ce qui suit au commutateur FC-AL StorageWorks :

une adresse IP correcte
un masque de sous-réseau
une passerelle (si vous souhaitez acceder à l'interface Web à partir d'un réseau différent)

Connexion au commutateur FC-AL StorageWorks

Une fois que vous avez une connexion Ethernet avec le commutateur FC-AL, executez un navigateur Internet sur un ordinateur ou une station de travail relié à Ethernet et entrez l'adresse IP attribuée au commutateur (contactez votre administrateur réseau, pour connaître une adresse IP ou une URL correcte). Le navigateur Internet télécharge automatiquement l'utilitaire de supervision du commutateur qui est une applet Java fournissant des écrans pour la station de travail. Vous pouvez utiliser ces écrans pour gérer et contrôler le commutateur FC-AL StorageWorks à distance.

Présentation de l'utilitaire de supervision FC-AL StorageWorks

Le premier écran qui apparait sur le navigateur est l'écran User Name and Password (Nom d'utilisateur et mot de passer). Une invite s'affiche, vous demandant un nom de connexion et un mot de passer. Utilisez « user » comme nom de connexion. Tapez « ADMIN » pour le mot de passer (il s'agit du mot de passer par défaut). Pour modifier le mot de passer, reportez-vous à la section « Modifier le mot de passer » au Chapitre 3.

Le deuxième écran correspond aux community strings SNMP :

Le type de community en lecture doit être « public »

Le type de community en écriture doit être « private » (privé)

Le troisième écran est l'onglet Device Summary (Récapitulatif de péripérique). Cet onglet permet la navigation vers n'importequel autre écran dans l'utilitaire de supervision du commutateur. Chaque écran contient trois sections ; deux d'entre elles sont communes à tous les écrans :

Panneau de selection de périphérique à gauche.
Le panneau d'etat apparaît dans un panneau en bas
Le panneau Device Information and Control (Information et commande du périphérique) présente des fonctions d'information et de commande

Le panneau Device Selection (Selection du périphérique) affiche une icône du boîtier du commutateur et de tout module d'extension de commutateur FC-AL à 3 ports (PEM) installé.

Figure 4-1. Panneau Device Summary (Récapitulatif de périphérique)

Panneau Status (État)

Le panneau Status (Etat) en bas de chaque vue de l'utilitaire de supervision du commutateur contient trois sections : les voyants d'etat du péripérisque, la barre de progression et le texte du message.

Voyants d'etat du péripérisque

Les quatre voyants situés en bas de chaque écran sontprésentés dans la figure suivante. Ils clignotent en rouge pour signaler un problème. Les trois premiers (Fans (Ventilateurs), Temperature (Température) et Voltage (Tension) indiquent l'etat des éléments correspondants sur le commutateur. Le quatrième vouant (Other, Autre) indique un événement de port.

Figure 4-2. Voyants d'etat du pérophérique

Vous pouvez obtenir plus d'informations en ouvrant la fenêtre Telnet ou en cliquant sur les onglets Port Expansion Module (Module d'extension de port). Ces voyants sont dynamiques : ils sont mis à jour lorsqu'un changement d'état est détecté (voir la section « Boutons de commande »).

REMARQUE: Levoyant rouge peut être réinitialisé en cliquant sur le bouton Clear (Effacer).

Barre de progression

La barre de progression affiche le pourcentage de progression pendant un transfert d'informations du commutateur FC-AL StorageWorks à l'utilitaire de supervision du commutateur. Elle peut être réinitialisée avec le bouton Clear (Effacer).

Contenu du message

Le message présente des informations importantes en texte ASCII. Il peut s'agir d'événements, d'activités en cours ou de messages d'erreur.

Boutons de commande

Les trois boutons de commande sonprésentés dans la figure ci-dessous.
Ils sont situés pres de la barre de progression.

Figure 4-3. Boutons de commande

Leurs fonctions sont les suivantes:

Bouton Clear (Effacer) - Entrainée l'effacement des informations dans les zones de message et d'indication de progression. Tous les voyants reviennent au vert, indiquant un état normal.
Bouton Cancel (Annuler)- Annule l'activité en cours (utilisé principalement pendant la transmission de données).
■ Bouton Refresh (Rafraîchir) - Il permet de rafraîchir l'écran. Il lance une nouvelle découverte du commutateur FC-AL que vous âtes en train de gérer et affiche des informations actualisées.

Utilitaire de supervision du commutateur FC-AL StorageWorks

Les écans de l'Utilitaire de supervision du commutateur sont organises de manière hierarchique, comme suit :

Le premier niveau est pour le commutateur FC-AL StorageWorks. Il est contrôle par le panneau Device Selection ( Sélection du périphérique).
Le deuxième niveau fournit des onglets en haut de chaque écran. Ces onglets varient selon le type de péripérisque sélectionné dans le panneau de sélection. Ces onglets vous permettent d'acceder à des fonctions et des informations pour le chassis spécifique ou le commutateur choisi au premier niveau.
Le troisième niveau se compose d'une seconde ligne d'onglets. Ces onglets différént de ceux du deuxième niveau et peuvent ne pas être présents sur certains écrans.

Description des ontlets

Les sous-sections suivantes décrivent la ligne supérieure d'onglets de la fenêtre Device Information and Control Panel (Informations et commande du périphérique).

Onglet StorageWorks FC-AL Switch (Commutateur FC-AL StorageWorks)

L'onglet StorageWorks FC-AL Switch (Commutateur FC-AL StorageWorks) contient quatre ontlets de supervision : Device Summary (Récapitulatif du périphérique), Device Health (État du périphérique), Service et Network Settings (Paramètres réseau).

Onglet Device Summary (Récapitulatif du périphérique)

L'onglet Device Summary est représenté dans la figure suivante. Il présente des informations d'identification sur le commutateur FC-AL StorageWorks sélectionné.

Figure 4-4. Onglet Device Summary (Récapitulatif du périphérique)

L'onglet Device Summary du commutateur FC-AL contient deux sections :

■ Identification - Cette section fournit une description, un numéro de modulo, un numéro de série et un nom de noeud WWN pour le péripérisque sélectionné.
■ Firmware Version (Version du microprogramme) - Cette section affiche la révision de l'utilitaire de supervision du commutateur (ou la version du module) installée sur le commutateur FC-AL StorageWorks.

Onglet Device Health (État du périphérique)

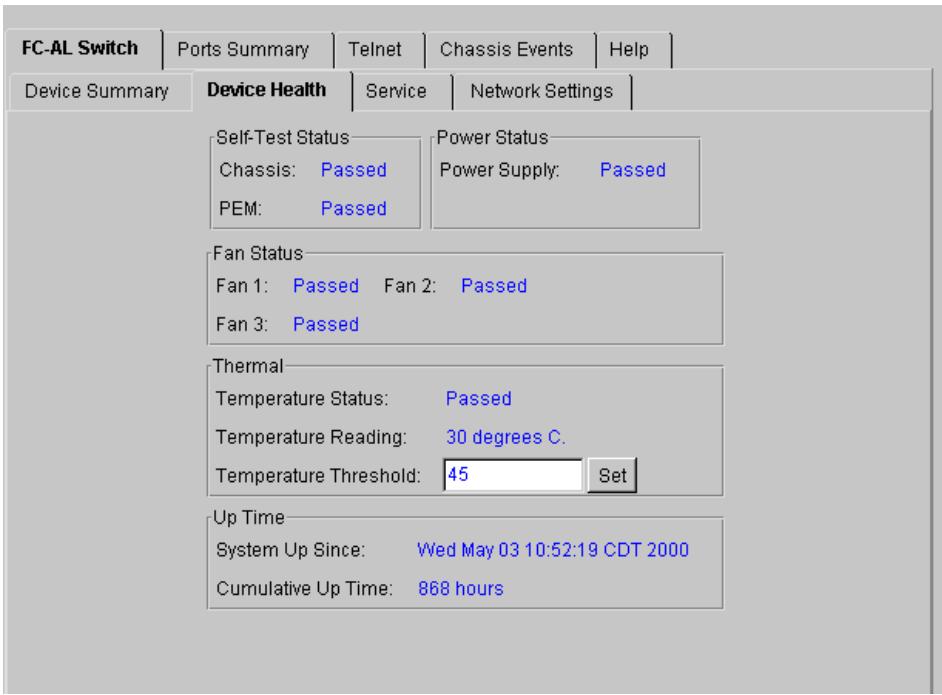

Figure 4-5. Onglet Device Health (État du périphérique)

L'onglet Device Health (État du périphérique), indiqué dans la figure suivante, représentée un récapitulatif de l'état du commutateur. Ces informations se composent de cinq groupes.

Self-Test Status (État de l'auto-test) - Affiche l'état de l'auto-test POST.
■ Power Status (État de l'alimentation) - Affiche l'état de l'alimentation électrique.
■ Fan Status (État des ventilateurs) - Affiche l' état de chaque ventilateur dans le commutateur FC-AL.
Thermal (Température)- Affiche la température courante et le seuil de température du périphérique. Ce seuil peut être modifié en entrant une nouvelle valeur et en cliquant sur le bouton Set (Définir).
Up Time (Durée de fonctionnement) - Affiche la durée de fonctionnement du périhérique depuis sa dernière mise sous tension et la durée de fonctionnement cumulée depuis sa fabrication.

Onglet Service

FC-AL Switch

Ports Summary

Telnet

Chassis Events

Help

Device Summary

Device Health

Service

Network Settings

L'onglet Service affiche des informations sur l'entretien du commutateur FC-AL StorageWorks; il vous permet d'entrée et de modifier ces informations. Il se compose de deux groupes.

■ Location and Contact Information (Localisation et informations de contact) - Cette section vous permet de visualiser et de modifier le nom du système, son emplacement, le nom du mainteneur, ainsi que l'adresse e-mail et le numero de téléphone d'une personne se trouvant sur le site où il est installé.
■ Software Download Control (Contrôle du téléchargement de logiciel) - Ce panneau est utilisé pour télécharger des logiciels.

Onglet Network Settings (Paramètres réseau)

Figure 4-7. Onglet Network Settings (Paramètres réseau)

Cet onglet, représenté dans la figure ci-dessus, affiche et vous permet de modifier les paramètres réseau TCP/IP et SNMP lors de la configuration initiale. Il y a quatre groupes dans cet affichage.

SNMP Session (Session SNMP) - Ce panneau vous permet d'ajouter ou de modifier des community strings.
SNMP Session Retry and Timeout (Tentatives d'ouverture de session SNMP et délambda d'inactivité) - Ce panneau permet à l'administrateur SAN de définir le nombre de fois que SNMP va tenter d'envoyer un message ainsi que le temps d'attente. Le nombre de tentatives doit être compris entre 2 et 10; 3 est le chiffre par défaut. Le délambda d'inactivité SNMP est défini en millisecond. Il doit être compris entre 500 et 5 000 ms ; la valeur par défaut est 1 000 (1 seconde).
■ Polling Rate (Taux d'interrogation) - Le taux d'interrogation établit la fréquence d'interrogation de l'utilitaire de supervision du commutateur sur le commutateur FC -AL pour en connaître l'état. La valeur par défaut est 10 secondes. Le taux d'interrogation doit être compris entre 100 ms et 7 jours (c'est à dire, 604 800 000 ms).

Network Configuration (Configuration réseau) - Ce panneau affiche les informations entrées lorsque les paramètres réseau TCP/IP ont été définis lors de l'installation du commutateur FC-AL StorageWorks. L'adresse MAC Ethernet est affichée dans ce panneau au format hexadecimal. Elle est unique pour chaque commutateur FC-AL StorageWorks et se compose d'un code d'identification du fabricant et d'un numéro d'unité.
SNMP Trap Management Stations (Stations de supervision SNMP Trap) - Une partie du protocole SNMP permet aux périphériques d'envoyer des événements et des alarmes à d'autres stations de supervision. Ces stations sont identifiées par leur adresse IP. Ce panneau permet d'ajouter, de modifier ou de supprimer des addresses IP. Cliquez sur la flèche dans la fenêtre du bas pour afficher une liste complète des stations de supervision Trap actuellement disponibles. Vous pouvez sélectionner ou supprimer des addresses individuelles ou la liste complète. Pour ajouter des addresses IP, saisissez-les dans la fenêtre en haut de ce panneau puis cliquez sur Add (Ajouter).

Onglet Ports Summary (Récapitulatif des ports)

L'onglet Ports Summary affiche le panneau presenté ci-dessous. Il donne des informations résumées sur tous les ports.

Figure 4-8. Panneau Port Summary (Récapitulatif des ports)

Ce tableau contient un panneau, contenant les champs suivants :

■ Module - Identifie l'unité de base ou le module d'extension.
■ Port - Identifie le port du périphérique par numéro.
Status (Etat) - Si le port est Enabled (Acté), un périphérique Fibre Channel en fonctionnement y est connecté. Les ports peuvent être forcés en mode Bypass pour les raisons suivantes :

-aucun signal entrant détecté
aucun signal sortant détecté
{_ defa t de densite K28,5
défaut de disparité
mauvais alignment d'un K28,5
contournement du port forcé par la supervision

■ Media Type (Type de support) - Cette fonction indique le type de support pris en charge ou si aucun GBIC n'est present.
■ AL_PA List (Liste AL_PA) - Affiche la liste des adresses physiques de boucle arbitrée (AL_PA) détectées sur ce port.
LIP Propagation (Propagation LIP) - Affiche les polices de propagation LIP.

Onglet FC-AL Switch Events (Evénements du commutateur FC-AL)

L'onglet FC-AL Switch Events (Événements du commutateur FC-AL) offre des informations résumées sur les ports, des détails et des informations sur le commutateur et les événements.

Figure 4-9. Onglet FC-AL Switch Events (Evénements du commutateur FC-AL)

FC-AL Switch Port Details (Détails du port du commutateur FC-AL Switch)

Cet onglet fournit des informations sur la configuration d'un port spécifique. Cliquez dessus pour voir le panneau Port Details (Détails sur le port).

Le côté gauche fournit l'etat de chaque port, même s'il n'est pas connecté. Il montre également le type de GBIC connecté, ainsi que le type de support. Les onglets FC-AL Switch Information (Informations sur le commutateur FC-AL) et Configuration se trouvent sur le côté droit. Ils affichent des informations sur le port sélectionné dans la vue du port. Cliquez deux fois sur n'importe quel port pourmettre à jour les informations le concernant dans ces onglets.

Figure 4-10. Onglet Port Details, configuration information (Détails du port, informations de configuration)

Onglet Telnet

L'onglet Telnet yous permit de gerer le commutateur FC-AL via l'interface a ligne de commande. Les boutons au-dessus du panneau yous permettent de connecter ou de disconnecter la session telnet. En cliquant sur le bouton Connect (Connector) l'utilitaire de supervision du commutateur definit une connexion telnet pour le commutateur. Si la connexion est definie avec succes, vous pouze gerer le commutateur via la ligne de commande dans la fenetre noire. Cliquez sur le bouton Disconnect (Deconnector) pour fermer la session telnet.

Figure 4-11. Onglet Telnet

REMARQUE: Si un autre utilisateur est déjà connecté au commutateur, soit par une session telnet soit par un port série, vous devrez attendre jusqu'à ce qu'il se déconnecté avant d'établier une connexion de session telnet.

Onglet Chassis Events (Événements du boîtier)

L'écran Chassis Events (Événements du boîtier) décrit et indique l'importance des événements détectés par le commutateur FC-AL.

Figure 4-12. Onglet Chassis Events (Événements du châssis)

Onglet Help (Aide)

Lorsque vous cliquez sur l'onglet Help (Aide), le panneau d'aide complet s'affiche. Il se compose de trois sections :

■ About (À propos) - Fournit le nom de l'application, le numéro de version et les informations de copyright.
■ Contact - Fournit les informations de contact : nom, numéro de téléphone, número de fax, número gratuite et número du service clientèle.
■ View online Help (Visualisation de l'aide en ligne) - Vous permet de consulter le fichier d'aide en ligne du Gestionnaire Web de l'utilitaire de supervision du commutateur StorageWorks FC-AL dans une autre fenêtre de navigation.

Sélection de la vue du module d'extension à 3 ports (PEM) du commutateur FC-AL

Sélectionnez la vue du PEM (module d'extension du port) enclistuant sur l'icone PEM dans le panneau Device Selection (Sélection du péripérique).

Figure 4-13. Vue du PEM

Onglet PEM Information (Informations sur le PEM)

Cliquez sur cet onglet pour afficher les informations sur le PEM comme dans la figure ci-dessous.

Figure 4-14. Panneau PEM Information (Informations sur le PEM)

L'onglet PEM Information du commutateur FC-AL contient le récapitulatif d'Identification qui fournit les descriptions, les numérios de modèle et les numéroes de série du PEM sélectionné.

Onglet PEM Ports Summary (Récapitulatif des ports du PEM)

Cliquez sur cet onglet pour afficher la vue PEM Ports Summary (Récapitulatif des ports du PEM) comme dans la figure suivante. Elle contient des informations résumées sur tous les ports du PEM sélectionné. Les ports sont identifiés par leurs numérores sur ce PEM.

Figure 4-15. Onglet PEM Ports Summary (Récapitulatif des ports du PEM)

Cet onglet contient un tableau composé des champs suivants :

■ Port - Identifie le port du périphérique par numéro.
Status (État) - Si le port est Enabled (Acté), il a un périphérique Fibre Channel connecté et le contournement force n'a pas été activé.

Si le port est contourné, il y a plusieurs raisons possibles :

Aucun GBIC (Gigabit Interface Controller) n'est installé ou le cable n'est pas connecté
Le port est en mode auto-bypass pour l'une des raisons suivantes :
- aucun signal entrant détecté
aucun signal sortant détecté
défaut de densité K28,5
défaut de disparité
mauvais alignment d'un K28,5
contournement du port force par la supervision

■ Media Type (Type de support) - Cette fonction indique le type de support pris en charge ou siaucun connecteur n'est present.

Onglet PEM Port Details (Détails des port du PEM)

Cet onglet fournit des informations sur la configuration d'un port spécifique. Cliquez dessus pour voir le panneau Port Details (Détails sur le port).

Le côté gauche fournit l'etat de chaque port, même s'il n'est pas connecté. Il montre également le type de GBIC connecté, ainsi que le type de support. Les onglets Port Information (Informations sur le port) et Configuration se trouvent sur le côté droit. Ils affichent des informations sur le port sélectionné dans la vue du port. Cliquez deux fois sur n'importe quel port pourmettre à jour les informations le concernant dans ces onglets.

PEM Events (Événements PEM)

Cet onglet indique les descriptions et l'importance des événements déetectés par le commutateur FC-AL.

Figure 4-16. Onglet PEM Events (Événements PEM)

Onglet Configuration

Cliquez sur cet onglet pour voir le panneau Configuration.

Figure 4-17. Onglet Port Details - Configuration (Detalls du port - Configuration)

L'onglet Configuration contient cinq groupes : Port Number (Numéro de port), Operating Mode (Mode de fonctionnement), LIP Generation (Génération LIP), LIP Propagation (Propagation LIP).

■ Port Number (Numero de port) - Affiche le numero qui identifie le port selectionné.
■ Operating Mode (Mode de fonctionnement) - Affiche l'option suivante :

Force Bypass (Contournement force) – Activez ou désactivez l'option Forced Bypass d'un port pour force ou non son contournement. Lorsque le contournement d'un port est force, vous pourrez brancher un péripérisque à ce port, mais il ne sera pas admis dans la boucle. Si un port est activé et qu'un péripérisque est relié à ce port, ce péripérisque est autorisé à entrer dans la boucle.

LIP Generation (Génération LIP)- Le commutateur FC-AL peut générer des LIP forcés lorsqu'il détece un changement dans l'objet du port. Les options « Use F7 » (Utiliser F7) et « Use F8 » (Utiliser F8) ordonnent au commutateur de générer un type de LIP (F7, x) ou (F8, x).
LIP Propagation (Propagation LIP) - Il spécifique si les LIP générés par les péripériques reliés à ce port doivent être propagés aux autres ports du commutateur. Les ports du commutateur occupés par des hôtes sont candidats à la désactivation de la propagation LIP. La propagation LIP ne doit pas être désactivée pour les ports occupés par des péripériques d'E/S cibles.

Supervision du commutateur FC-AL avec la console de commande StorageWorks (SWCC)

SWCC fournit deux façon de superviseur et de configurerer votre commutateur FC-AL, en utilisant un logiciel basé sur le Web ou un logiciel client basé sur Windows pour le commutateur. SWCC se compose de trois composants:

Client de Console de commande
Client d'interconnexion Fibre Channel
Agent d'interconnexion Fibre Channel

Pour plus d'informations sur la supervision du commutateur FC-AL et sur les fonctionnalités de la console de commande logicielle, reportez-vous au manuel de la console de commande Compaq StorageWorks Version 2.2 pour hubs, commutateurs et contrôleurs d'unité de sauvégarde (Référence 136265 / AA-RHDAC-TE).

Supervision du commutateur FC-AL avec Compaq Insight Manager (CIM XE)

Le commutateur FC-AL peut également être supervision avec CIM XE. Vous trouverez des informations et de la documentation sur CIM XE à l'adresse suivante www.compaq.com/support.

Résolution des problèmes

Ce chapitre traite des points suivants relatifs à votre nouveau commutateur FC-AL Compaq StorageWorks.

• Directives de résolution des problèmes
  Résolution des problèmes du commutateur FC-AL à l'aide des voyants d'etat et du bouton Reset
  Solutions de maintenance préventive

Directives de résolution des problèmes

Si vous rencontres un problème lors de l'accès à un périphérique FC-AL connecté au commutateur, l'origine du problème peut être le commutateur FC-AL ou l'une des connexions entre l'hôte et le périphérique. Consultez ce chapitre pour dépanner le commutateur FC-AL.

Résolution des problèmes du commutateur FC-AL

Si vous rencontres un problème lors de l'accès à un périphérique connecté au commutateur FC-AL, l'origine du problème peut être le périphérique, le commutateur, l'hote ou les connexions entre l'hote et le périphérique. Suivez les étapes ci-dessous pour examiner le problème. Voici la description des symptômes possibles :

1. Vérifiez levoyant d'alimentation. S'il est étéint, l'unité n'est pas branchée sur une source d'alimentation secteur.
2. Vérifiez si les voyants de panne du commutateur indiquent un problème. Si ces voyants sont allumés, le commutateur est peut-être défectueux ou la température excède les limites définies.
3. Inspectez le câblage entre le commutateur et les périphériques Fibre Channel. Vérifiez que les cables et les connecteurs ne sont pas mal branchés, sales, cassés ou courbés. Si vous utilise des GBIC pris en charge par Compaq, vérifie qu'ils sont correctement insérés et que leurs cables sont correctement en place.
4. Vérifiez les voyants d'etat du port.

Lecture des voyants d'alimentation, de panne et d'initialisation

Les voyants fournissant des informations sur l'etat du commutateur. Ils représentent la première étape de la procédure de Résolution des problèmes. Si la liaison série ou la liaison Ethernet vers le commutateur fonctionne, utilisez la commande appropriée de l'interface à ligne de commande (voir Annexe D, « Interface à ligne de commande », pour connaître la commande appropriée). Le tableau 5-1 vous permet d'interpréter les voyants d'alimentation, de panne et d'initialisation.

Tableau 5-1 Voyants d'alimentation, de panne et d'initialisation

Libellé	Couleur/Caracté-ristique duvoyant	Interprétation	Causes possibles
Mise sous tension	vert/allumé	L'unité est branchée sur une source d'énergie secteur et l'alimentation interne fonctionne.	Il s'agit de l'état normal lorsque l'unité est allumée.
	vert/allumé	Absence d'alimentation dans le commutateur	■ Absence de tension sur la ligne.■ Le commutateur n'est pas branché ou le cable électrique est en mauvais état.■ Le commutateur est défectueux.
Panne	orange/allumé	■ Le commutateur effectue un auto-test.	■ Il s'agit de l'état normal de l'auto-test.
		■ Si levoyant reste allumé plus de 15 secondes, cela signifie que la procédure d'auto-test a échoué.	■ Si le test a échoué, il est possible que le commutateur soit défectueux.
	orange/étéint	Auto-test terminé sans détéction de panne	État normal de fonctionnement

a suivre

Tableau 5-1
Voyants d'alimentation, de panne et d'initialisation suite

Libellé	Couleur/Caracté-ristique duvoyant	Interprétation	Causes possibles
Initialisation	vert/allumé	Le commutateur est en cours de réinitialisation.	Il n'y a rien d'anormal si elle n'est pas effectué de manière excessive. Ceci se produit lorsque des pérophériques sont ajoutés ou supprimés du réseau Fibre Channel. Si c'est trop souvent le cas, vérifie les protocoles LIP.
	vert/allumé	Le commutateur n'est pas en cours de réinitialisation.	État normal

Lecture des voyants Ethernet

Tableau 5-2 Voyants Ethernet

Libellé	Couleur/Caracté-ristique duvoyant	Interprétation	Causes possibles
Activé (Act)	vert/clignotant	Le commutateur est installécorrectement etenregistrel'activité duréseau.	Cevoyant clignotechaque fois qu'il y a unpaquet sur le réseau,meme si le paquet n'estpas destiné aucommutateur.
	vert/allumé	La liaison réseauest établie.	Le réseau est sous tension, mais il n'y aaucune activités. S'ildevrait y avoir uneactivité, vérifie lesautres systèmes. Ilssontpeut-etre défectueux.

Tableau 5-2 Voyants Ethernet suite

Libellé	Couleur/Caracté-ristique duvoyant	Interprétation	Causes possibles
Liaison	vert/allumé	Une liaison réseau est établie.	État normal
	vert/allumé	Absence de liaison réseau.	Si levoyant est étèint, cela signifie qu'il n'y a aucune connexion au réseau. Voici quelques causes possible : ■ Le réseau ne fonctionne pas pour une catégorie raison que ce soit. Vérifiéz si d'autres systèmes sur le réseau fonctionnent. ■ Le commutateur n'est pas connecté au réseau. Vérifiéz si le cable est placé correctement. Essayez de replacer le cable. ■ Le commutateur ne fonctionne pas. Est ce que le commutateur est branché ? Pouvez-vous communiquer avec lui via le port de série ? ■ Le commutateur est peut-être connecté à un réseau non compatible 10Base T. Il se pourrait qu'il soit uniquement compatible 100BaseT ou une autre liaison de réseau local.

Lecture des voyants de port

Tableau 5-3 Voyants de port
Liaison (vert)	Panne (orange)	Interprétation	Causes possibles
OFF	OFF	Aucun signal	■ Aucun GBIC n’a été installé ou ■ Aucun cable ayant un signal correct n’a été relié depuis que le GBIC a été installé
Allumé	OFF	Signal approprié	État normal pour une connexion de port correcte
OFF	Allumé	Le port est contourné.	Mauvais signal, aucune signal ou contourné par la supervision
Allumé	Allumé	Commutateur en cours de redémarrage. État non valide à tout moment.	Allumez l’unité ou la supervision effectue un redémarrage

Bouton Redemarrer

Le bouton de redémarrage situé sur le panneau avant du commutateur, reliance le microproessesur de contrôle interne. Une pression sur ce bouton résout parfois un problème qui n'est autre que le résultat d'une erreur non identifiée. Appuyer sur le bouton Redémarrer interrupt tout traffic et entraine une réinitialisation forcee de la boute. Lors du redémarrage, le commutateur contourne tous les ports et reprend les operations de mise sous tension. Le commutateur se connecte ensuite de nouveau au réseau en initiaisant tous les ports connectés aux péripériques actifs. Redémarrer le commutateur perturbe le réseau. Ceci peut afferter les performances, mais ne corrompt pas les données sur les unités de disque reliées au commutateur. Le redémarrage efface cependant toutes les statistiques et toute autre donnée de supervision recueillies aparavant. C'est pourquoit, le bouton Redémarrer doit etre utilisé avec prudence.

Problèmes de communication série

L'interface RS-232 peut être à l'origine d'une interface instable. S'il peut être établi que les problèmes sont liés au cable série, vérifie que le cable est branché correctement et que la connexion des broches est correcte. Un cable null modem doit être utilisé.

Connexions

La section suivant décrit l'utilisation appropriée des GBIC et des cables Fibre Channel pris en charge par Compaq.

GBIC prix en charge par Compaq

Soyez prudent lorsquecoumeu manipulez des GBIC.Prenez les precautions habituelles pour les proteger de I'electricite statique et de tout autre dommage :

IMPORTANT : portez toujours un bracelet antistatique lorsque vous manipulation les GBIC pris en charge par Compaq. Ils sont sensibles à l'électricité statique.

• Conserve le module dans son emballage antistatique jusqu'au moment de son installation.
  ■ Prenez les GBIC par les bords et procédez avec le plus grand soin.
  Pour nettoyer les GBIC, suivez toujours les procédures recommendées par le fabriquant, tout particulièrement pour le type de solvant utilisé pour nettoyer les surfaces optiques.

IMPORTANT : n'installez jamais un GBIC qui parait endommagé. Ceci pourrait cause des dommages irréversibles au commutateur. Protégez les connecteurs des GBIC non utilisés avec les prises avec lesquelles ils sont livrés, afin d'éviter qu'aucune contamination n'obscurcisse ou n'attenuè les signaux lumineux.

Le commutateur FC-AL utilise des cables Fibre Channel pour communiquer avec les péripériques de fin de nœuds. Un cable mal branché ou casset peut entraîner de nombreux problèmes. Vérifiez le câblage entre le commutateur FC-AL et les péripériques Fibre Channel reliés. Vérifiez que les cables et les connecteurs ne sont pas mal branchés, sales, cassés ou courbés.

Vérifiez si les voyants de panne du commutateur indiquent un problème.
Vérifiez que les GBIC pris en charge par Compaq sont correctement insérés.
Vérifiez les voyants d'etat du port.
Vérifiez que levoyant situé près du connecteur spécial du cable d'interface Fibre Channel est allumé. Si ce n'est pas le cas, la connexion établie au réseau Fibre Channel n'est pas viable.

Contrôle de la température

Le commutateur FC-AL a été créé pour fonctionner dans un environnement normal dont la température est comprise entre 10^ et 40^ . Afin de maintainir un bon refroidissement du matériel, le commutateur FC-AL est équipé de ventilateurs et d'un panneau de répartition.

Ventilateurs

IMPORTANT : l'installation ne doit jamais bloquer les ventilateursurs du commutateur.

La température de fonctionnement doit être comprise entre 10^ et 40^ . Les trois ventilateurs produits un refroidissement par air et fonctionnent en parallelle.

Obturateurs

Si aucun PEM n'est installé, vous doivent laisser l'obturator fourni avec le commutateur dans l'emplacement du panneau afin de diriger l'air de refroidissement. Les connecteurs des GBIC possèdent des portes qui ont la même fonction que l'obturator. Elles doivent rester fermées si aucun GBIC n'est installé.

Solutions de maintenance préventive

Pour all longer une longue durée de vie du commutateur, Compaq conseille de suivre les recommendations ci-dessous :

Nettoyez périodiquement les surfaces externes du commutateur pour en oter la poussière.
Ne faites pas tomber les connecteurs de cable en fibre optique sur des surfaces dures. Ceci peut engender des cassures internes du verre et provoquer des signaux intermittents.
- Protégez les terminaisons des cables non utilisés afin d'éviter qu'une contamination n'obscurcisse ou n'attenue les signaux lumineux.

IMPORTANT: mettez toujours un bracelet antistatique avant de manipuler les GBIC. Ce sont des composants sensibles à l'électricité statique.

• Protégez les connexions de GBIC afin d'éviter qu'une contamination n'obscurcisse ou n'attenue les signaux lumineux.
  Pour nettoyer les GBIC, suivez toujours les procédures recommendées par le fabricant, tout particulièrement pour le type de solvant utilisé pour nettoyer les surfaces optiques.
  N'insérez jamais d'objets étrangers dans les transmetteurs optiques ou les portes de réception.
  Ne courbez pas le cable en fibre avec un rayon de courbure inférieur à 7,6 cm.

Avis de conformité

L'article 15 des Réglementations de la FCC (Federal Communications Commission) a établi des normes en matière de fréquences radio pour fournir un spectre de fréquences radio exempt d'interférences. De nombreux apparêils électroniques, dont les ordinateurs, générent des fréquences radios consécutives à leur fonctionnement prévu et sont donc concernés par cette réglementation. Cette réglementation place les ordinateurs et les péripériques qui leurs sont associés en deux classes, A et B, en fonction de leur installation prévue. Les apparêils de classe A sont ceux dont l'installation est raisonnablement prévue dans un environnement industririel ou commercial. Les apparêils de classe B sont ceux dont l'installation est prévue dans un environnement résidentiel (les ordinateurs personnels). La réglementation FCC exige que les apparêils des deux classes portent une étiquette indiquant le taux d'interférence de l'appareil ainsi que des instructions supplémentaires de mise en service pour l'utilisateur.

L'étiquette d'évaluation apposée sur l'appareil indique sa classe (A ou B). Les apparêils de classe B portent un identifient FCC sur l'étiquette. Les apparêils de classe A n ont pas d'identifient ou de logo FCC sur l'étiquette.

Appareil de classe B

Ce matériel a été contrôle et satisfait aux limites imposées pour les unités numériques de classe B, conformément à l'alinéa 15 de la reglementation FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences dans un environnement résidentiel. Ce matériel génére, utilise et peut émettre de l'énergie haute fréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, peut provoquer des interférences des communications radio. Cependant, tout risque d'interférence ne peut être totalement exclu. S'il constate des interférences lors de la réception d'émissions de radio ou de télévision (il suffit pour le vérifier d'allumer et d'eteindre successivement l'appareil), l'utiliseur devra prendre les mesures nécessaires pour les éliminer. À cette fin, il devra :

Réorienter ou déplacer l'antenne réceptrice;
Accroître la distance entre le matériel et le récepteur ;
- Brancher le matériel sur un autre circuit que celui du récepteur;
■ Consulter le fournisseur ou un technicien radio/television experimenté.

Avis de conformité des produits portant le logo FCC - Etats-Unis uniquement

Cet apparéil est conforme à l'alinéa 15 de la réglementation FCC. Sonutilisation est soumise aux deux conditions suivantes : (1) il ne doit pasprovoquer d'interférences nuisibles et (2) il doit tolérer les interférencesreçues, y compris celles susceptibles d'en perturber le fonctionnement.

Pour les questions concernant cette déclaration, contactez :

Pour les questions concernant cette déclaration FCC, contactez :

Pour identifier le produit, indiquez son numéro de référence, de série ou de modèle.

Modifications

La FCC (Federal Communications Commission) exige que l'utilisateur soit averti que toute modification apportee au present matériel et non approuvée explicitement par Compaq Computer Corporation est de nature à le priver de l'usage de l'appareil.

Cables

Conformément à la reglementation FCC, toute connexion à cet apparéil doit s'effectuer au moyen de câbles blindés avec revêtement métal RFI/EMI.

Appareil de classe B

Cet appeareil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilleur du Canada.

Les produits portant le label CE sont conformes à la Directive CEM (89/336/CEE) ainsi qu'à la Directive sur laasse tension (73/23/CEE) publiée par la Commission de la Communauté Européenne.

Le respect de ces directives suppose la conformité aux normes européennes suivantes (les normes internationales équivalentes figurent entre parenthèses):

EN55022 (CISPR 22) - Normes sur les interférences radio
EN50082-1 (IEC801-2, IEC801-3, IEC801-4) - Normes d'immunité electromagnétique
EN60950 (IEC950) - Norme de sécurité.

Avis japonais

Électricité statique

Afin d'éviter d'endommager le système, respectez les précautions à prendre lors de la mise en place du système ou de la manipulation des éléments. Les décharges d'électricité statique sont susceptibles d'endommager les cartes système ou tout autre périphérique sensible à l'électricité statique. Ce type de dégât peut réduire la durée de vie du dispositif.

Afin d'éviter tout risque de dommage électrostatique, observer les règles suivantes :

Evitez tout contact manuel avec les éléments lors du transport et du stockage dans des emballages antistatiques.
- Conserve les pieces sensibles à l'électricité statique dans leur emballage jusqu'à leur installation sur des postes de travail n'émettant aucune électricité statique.
Posez les éléments sur une surface reliée à la terre avant de les déballer.
Evitez de toucher les broches, fils conducteurs ou circuits.
Assurez-vous que vous estes protégé de toute décharge électricque lorsque vous manipulez un composant sensible à l'électricité statique ou procédez à un assemblage.

Méthodes de mise à la terre

Il existe plusieurs méthodes de mise à la terre. Pour manipuler ou installer des pieces sensibles à l'électricité statique, prenez les précautions suivantes :

• Port d'un bracelet antistatique relié par un fil de terre à une station de travail ou au chassin d'un ordinateur mis à la terre. Les bracelets antistatiques sont desbraceels souplesprésentant une résistance minimale de 1 mégohm ± 10 pour cent au niveau des fils de terre. Pour assurer une mise à la terre efficace, portez le bracelet bien serré sur la peau.
  Utilisez les autres types de bracelets antistatiques si vous travailliez debout à votre station de travail. Portez cesbracelets aux deux pieds si vous vous tenez sur un sol ou un revetement particulièrement conducteur.
  Utilizez des outils conducteurs.
  Utilisez un kit de réparation portable avec tapis antistatique pliant.

Si vous ne disposez d'aucun des équipements conseillés ci-dessus, confiez l'in installation de l'équipement à votre Revendeur Agréé Compaq.

REMARQUE: Pour plus d'informations sur l'électricité statique ou si vous avez besoin d'aide pour installer les produits, contactez votre Revendeur Agréé Compaq.

Installation du module d'extension à 3 ports pour le commutateur FC-AL

Le module d'extension à 3 ports pour commutateur FC-AL Compaq StorageWorks (PEM) est un module de connexion à 3 ports d'interface optique Fibre Channel. Suivez ces instructions pour installer le PEM dans le connecteur d'extension situé à l'avant du boîtier.

Pour plus d'information concernant le module d'extension à 3 ports pour commutateur FC-AL Compaq StorageWorks, reportez vous aux Instructions d'Installation du module d'extension à 3 ports pour commutateur FC-AL Compaq StorageWorks (P/N 185054-001).

Préparation de l'installation

Vous n'avez pas besoin de désactiver le système avant l'installation.

Prenez les précautions suivantes :

AVERTISSEMENT: Les PEM sont des composants sensibles à l'électricité statique. Prenez les précautions indiquées ci-dessous afin d'eviter tout risque de dommage electrostatique:

mettez toujours un bracelet antistatique avant de manipuler le module.
conserve le module dans son emballage antistatique, jusqu'au moment de son installation.
conserve le module dans son emballage antistatique, mettez-le en contact avec une partie métallique du système et de votre autre main touchez également la même partie métallique du système.
■ prenez le PEM par ses bords puis manipulez-le avec précaution lorsque vous le sortez de son emballage antistatique.
si vous doivent poser le module, posez le sur son emballage antistatique, puis avant de le reprendre touchez simultanément l'emballage et le cadre métallique du chassin.

Début de l'installation

L'obturator du module PEM se trouve à droite, à l'avant du boîtier. Pour cette installation vous aurez besoin d'un tournevis plat et d'un cruciforme.

1. Introduisez un tournevis plat sous le coin supérieur gauche de l'obturator du module. Tirez sur le panneau jusqu'à ce qu'il se dégage. Retirez-le.

REMARQUE: S'il avait etre nécessaire d'enlever un module, remettez l'obturateur a sa place. L'obturateur permit de maintainir un flux d'air approprié à l'intérieur du boitier.

Figure C-1. Déposse de l'obturateur

1. Portez des bracelets antistatiques, sortez le module PEM de son emballage antistatique, en le tenant par les bords. Insérez le module dans le connecteur ouvert. Gillesz le module le long des rails jusqu'à ce que la partie avant soit au même niveau que le boitier et que le module y soit complètement encastré.

Figure C-2. Insertion du PEM

1. Resserrez manuellement la vis moletée à gauche puis fixez le module en utilisant un tournevis cruciforme.

Figure C-3. Fixation du module PEM

Vérification du fonctionnement

IMPORTANT : la procédure de vérification peut perturber le réseau Fibre Channel. Procedez donc à cette vérification lorsque le réseau n'est pas en cours d'utilisation.

Contrôlez les voyants d'etat pour vérifier qu'un test a été mené à bien. Les conditions suivantes doivent être remplies :

Levoyant d'alimentation vert est allumé sur le module enchachieble.
Levoyant vert de chaque port doit etre eteint si aucun periphérique n'est connecté.
Levoyant de panne orange de chaque port doit etre eteint sur le module enfichable.

Figure C-4. Contrôle du fonctionnement par observation des voyants d'etat

REMARQUE: vous pouvez également vérifier si les ports sont opérationnels en insérant un cable optique en boucle dans le port et en observant si le voyant vert s'allume pour ce port. Le voyant orange doit rester êtreient pendant cette procédure. Le voyant vert peutmettre plus de 15 secondes à s'allumer.

Installation d'un GBIC

Le module d'extension à 3 ports pour commutateur FC-AL possède trois prises pour des GBIC connectables. Pour installer un GBIC, sortez-le de son emballage antistatique en le tenant par les bords. Assurez-vous qu'il est correctement orienté pour une insertion ajustée.

Glissez le GBIC par la porte du port puis enfichez-le dans le connecteur 20 broches sur la carte circuit de l'hote jusqu'à ce qu'il soit bien en place. Si le module GBIC ne s'intègre pas facilement dans le port, enlevez-le et vérifie que l'orientation est correcte.

Figure C-5. Installation d'un GBIC

AVERTISSEMENT: Pour réduire le risque d'exposition à un rayonnement dangereux:

N'essayez pas d'ouvoir le boitier de l'unité. L'appareil ne comporte aucune piece réparable par l'utilisateur.
N'effectuez que les réglages ou procédures spécifiés dans leprésent manuel.
Toute réparation ou opération de maintenance du dispositif laser ne doit être confiée qu'à des Mainteneurs Agréés Compaq.

REMARQUE: si le cable n'est pas installé à ce moment, laissez la prise de protection en place (fournie avec le module GBIC). Elle protège le laser dans les GBIC optiques.

Câblage dans le rack

REMARQUE: il peut s'avérer nécessaire d'enlever le commutateur FC-AL et le support de fixation pour terminer cette procédure.

Glissez les trois câbles à travers le rail du rack en ouvrant au passage le canal à l'avant du rack, puis enchichez-les dans les trois ports du module PEM. Replacez le commutateur FC-AL et le support de fixation, si nécessaire.

Figure C-6. Câblage dans le rack

Les cables en fibre optique sont connectés aux GBIC dans le module d'extension. Il existe plusieurs longueurs de cable en fonction des distances à couvoir. Tout cable conforme avec les standards de connecteur de GBIC peut être utilisé si un GBIC correspondant est inséré dans le module d'extension.

Connectez le(s) cable(s) en fibre optique au(x) GBIC dans le module d'extension.

Figure C-7. Connexion du cable à fibres optiques

Interface à ligne de commande

La plupart des commandes utilisées pour configurer et assurer la maintenance du commutateur FC-AL peuvent être contrôleés à partir des deux premières options du menu principal : Paramètres de réseau et supervision. Pour des fonctions plus avances, l'utilitaire de supervision du commutateur FC-AL offre un niveau supérieur de complexité. Ces paramètres de niveau plus avancé fonctionnent à partir d'une interface de ligne de commande (CLI).

Le tableau ci-dessous contient un aperçu des commandes disponibles via l'interface à ligne de commande (CLI).

Tableau D-1 Résumé de l'interface à ligne de commande

Commande	Signification
exit	Permet de quitter l'interface à ligne de commande
help	Liste de toutes les commandes mises en œuvre
hwcfg	Affiche la configuration physique
logout	Se déconnecte de l'interface utilisé
pemcfg *	Affiche la configuration du PEM
pemstat *	Affiche l'état du PEM
reset	Réinitialise un pérophérique
swcfg	Affiche la configuration du commutateur
swstat	Affiche l'état du commutateur

Tableau D-1 Résumé de l'interface à ligne de commandesuite

Commande	Signification
syscon	Affiche/modify le contact du système MIB2
sysloc	Affiche/modify l'emplacement du système MIB2
sysname	Affiche/modify le nom du système MIB2
temp	Affiche/modify les paramètres de température
portstat*	Affiche l'état du port
portbyp*	Affiche/modify le contrôle pour contourner la supervision du port
portliptyp*	Affiche/modify le contrôle du type LIP du port
portdev*	Affiche/modify la configuration du type du péripérisque du port
portperf*	Affiche les statistiques des performances du port
portmap*	Affiche la liste des AL-Pas des péripérisques connectés aux ports du commutateur
log	Affiche/modify les paramètres de connexion des événements
tftpdl	Affiche/Modify les paramètres TFTP de téléchargement

Invocation de l'interface à ligne de commande

Vous pouvez appeler la CLI en selectionnant l'option 4. Command line interface dans le menu principal. Une invite « cmd» « apparait comme indiqué sur la figure suivante.

Compaq StorageWorks FC-AL Switch
StorageWorks FC-AL Switch Management Utility: 01.00-B03
Selftest Status: passed
2. Networking parameters
3. Management options
4. Command line interface
5.Logout
6. Reset switch
> 4
cmd>

Figure D-1. Menu principal

Utilisation de l'interface à ligne de commande

L'interface à ligne de commande (CLI) est une interface courante à lignes ASCII séparées par des retours chariots. Tapez « help » pour en visualiser la syntaxe. Vous obtiendaç plus d'information en tapant « help » suivir un nom de commande, comme indiqué ci-dessous :

En tapant la commande help, vous pouvez acceder à la liste de toutes les commandes disponibles et visualiser un bref aperçu de la syntaxe. En outre, il est possible d'affector des valeurs aux divers paramètres en utilisant le signe égal séparé par des espaces. Par exemple,

cmd> temp = 90

fixe le seuil de température à 90 degrés.

Déconnexion de l'interface à ligne de commande (CLI)

L'écran de la commande de déconnexion dans la CLI estsemblable à l'option de déconnexion dans le menu principal.

cmd>logout >Login:

Figure D-3. EcranLogout

Quitter l'interface à ligne de commande (CLI)

La commande Exit de la CLI renvoie l'utilisateur au menu principal comme indiqué dans la figure ci-dessous. La commande Exit se désigne de la commandeLogout par le fait que l'utilisateur ne quitte pas le logiciel mais reste connecté et a la possibilité de selectionner un nouvel élément dans le menu principal.

cmd>exit

Compaq StorageWorks FC-AL Switch
StorageWorks FC-AL Switch Management Utility: 01.00-B03
Selftest Status: passed

1. Networking parameters
2. Management options
3. Command line interface
   5.Logout
4. Reset switch

Figure D-4. Menu Exit

Réinitialiser

La commande Reset de la CLI nécessite un paramètre. Le paramètre « 0 » réinitialise le commutateur. Si aucun paramètre n'est indiqué, la CLI répond en affichant la commande « help reset ». Réinitialiser le commutateur a le même effet qu'utiliser l'option Reset du menu principal.

Configuration matérielle (hwcfg)

La commande hwcfg affiche la configuration matérielle du commutateur.

Cette commande ne nécessiteaucun paramètre et n'est qu'un affichage informatif.

Figure D-5. Configuration matérielle du commutateur

Configuration du commutateur (swcfg)

La commande swcfg affiche la configuration du réseau du commutateur. Elle ne nécessite aucun paramètre. Ce n'est qu'un affichage informatif.

Pour modifier les paramètres TFTP, reportez-vous à la commande tftpdl, déscribe dans une section, plus loin dans ce chapitre. Le seul de la température peut être fixé avec la commande temp (également traitée plus loin dans ce chapitre).

cmd> swcfg

Figure D-6. Configuration du commutateur

Etat du commutateur (swstat)

La commande swstat affiche l'etat des divers éléments du commutateur. Cette commande ne nécessiteaucun paramètre et affiche des informations comme indiqué ci-dessous.

Figure D-7. Etat du commutateur

Nom du système (sysname)

La commande sysname affiche et modifie la chaîne du nom du système MIB2 comme indiqué ci-après.

cmd>sysname Compaq_Devic
System name:Compaq_Devic
cmd>sysname
System name:Compaq_Devic
cmd>

Figure D-8. Nom du système (sysname)

Contact système (syscon)

La commande syscon affiche ou modifie la chaine de contact du système MIB2 comme indiqué ci-après.

cmd>syscon administrator System contact: administrator
cmd>syscon System contact: administrator
cmd>

Figure D-9. Contact système

Emplacement système (sysloc)

La commande sysloc affiche ou modifie la chaine de l'emplacement du système MIB2 comme indiqué ci-après.

cmd>sysloc = IT_dept System location:IT_dept
cmd>sysloc
System location:IT_dept
cmd>

Figure D-10. Etat du commutateur

Température (temp)

La commande temp affiche la température courante de l'appareil et le seuil de la température. Via la commande temp, affichez et modifiez le seuil de la température. Pour ce faire n'utilise aucun espace intercalaire. Les entrées doivent être en caractères numériques ( comme indiqué plus bas ) ; vous pouvez utiliser les degrés centigrades ( Fahrenheit également). Le signe égal doit être cerné par des espaces ou des tabulations.

TFTP Téléchargement (tftpdl)

L'utilitaire de supervision du commutateur FC-AL peut être téléchargeé via Ethernet. Il existe trois méthodes de mise à jour de l'utilitaire de supervision du commutateur FC-AL StorageWorks (voir Annexe E, « Mettre à jour le commutateur FC-AL »). La commande tftpdl peut être utilisé pour définir les paramètres du TFTP et pour lancer le téléchargement. La version la plus récente de l'utilitaire de supervision du commutateur FC-AL est disponible sur le site Web de Compaq à l'adresse www.compaq.com/storageworks dans la section Support.

Après avoir télécharge l'utilitaire mis à jour du site Web vers un système local, utilisez la commande tftpdl pour le télécharger du système local vers le commutateur FC-AL. L'adresse IP affichée pour l'hote devra être modifiée car l'adresse par défaut est une adresse IP de test. Avec l'administrateur réseau, vérifie l'adresse IP du système hôte. Un serveur TFTP doit être en cours de fonctionnement sur cet hôte. Vous trouvez les explications dans l'annexe E, « Mise à jour du commutateur FC-AL ». Vous trouvez une application de serveur TFTP pour Windows NT à l'adresse www.compaq.com/storageworks.

Il est inutile de remettre à jour les paramètres de début d'inactivité et de tentatives à moins que le réseau utilisé ne soit satured par un autre traffic.

IMPORTANT : l'adresse IP du commutateur FC-AL et d'autres paramétres de réseau doivent être également correctement définis pour un bon fonctionnement du téléchargement.

Le téléchargement d'un nouvel utiliser de supervision de commutateur FC-AL vers un commutateur FC-AL s'effectue à partir d'un serveur local TFTP. Le fichier est copé sur Internet vers le serveur puis transféré vers le commutateur FC-AL par une connexion locale Ethernet.

Trouvez ci-après la description des paramêtres :

• Download file name (Télécharger le nom du fichier) – le nom du dossier téléchégré relatif à l'utilitaire de supervision du commutateur FC-AL se trouvant sur le serveur TFTP. Il se pourrait que le nom ne soit pas le même que celui se trouvant sur le site web de Compaq car il peut changer en fonction des pays.
• Boot file name (Nom du fichier d'initialisation) –le nom du fichier contenu dans le module télécharge de l'utilitaire de supervision du commutateur FC-AL et devant être exécuté par le commutateur FC-AL lorsqu'il sera mis sous tension ou réinitialisé. Ce nom varie d'une version à l'autre. Vous le trouvez sur le site web de Compaq, avec d'autres informations relatives à la mise à jour de l'utilitaire de supervision du commutateur FC-AL.
  IP address (Adresse IP) - 1'adresse IP du serveur TFTP.
  ■ Request time out (Délai d'inactivité requis) – le nombre de millième de secondes pendant lesquelles le commutateur doit attendre avant de cesser son activité lorsqu'il essaye de se connecter au serveur TFTP. Ce paramètre est compris entre 0 et 60 000 millièmes de secondes.
  ■ Request number of retries (Nombre d'essais requis) – le nombre de phases d'inactivité consécutives autorisées avant l'abandon de la tentative de connexion au serveur TFTP.

Data time out - (décai d'inactivité des données) le nombre de millième de secondes pendant lesquelles le commutateur doit attendre avant d'arrêter un transfert de données. Ce paramètre est utilisé uniquement pendant les transferts de données et n'intervient que lorsque la connexion est établie. Ce paramètre est compris entre 0 et 60 000 millièmes de secondes.
- Data number of retries (Données nombre d'essay) - ce paramètre déterminé le nombre de périodes d'attente consécutives autorisées avant l'abandon du transfert. Ce paramètre est compris entre 0 et 100 essays.

Configuration du PEM (pemcfg)

La commande pemcfg affiche la configuration du PEM. Le « M » dans « MB/PEM » (Module d'extension à 3 ports pour commutateur FC-AL) se refère aux ports de la carte mère ou de la carte de base du commutateur FC-AL. Le « P » PEM se refère aux ports du module d'extension à 3 ports en option installé sur le commutateur FC-AL.

Figure D-13. Ecran configuration Portmap PEM

Etat du PEM (pemstat)

La commande pemstat affiche I'etat du PEM.
cmd> pemstat
MotherBoard status: Selftest status: passed Status: Good Switch up time: 0:09:22 hr:min:sec PEM status: Selftest status: passed Status: Good Up time: 0:09:16 hr:min:sec
cmd>

Figure D-14. Ecran d'etat du PEM

La commande portmap vous permet d'afficher le mapping des péripériques raccordés aux PEM. Cette commande affiche les péripériques de tous les PEM ainsi que ceux situés sur un PEM spécifique et sur un port de combinaison. Les informations affichées sont représentées dans la figure ci-dessous. L'option /l affiche quant à elle les ID de boucle des péripériques.

Le « M » dans « MB/PEM » (Module d'extension à 3 ports pour commutateur FC-AL) se refère aux ports de la carte mère ou de la carte de base du commutateur FC-AL. Le « P » PEM se refère aux ports du module d'extension à 3 ports en option installé sur le commutateur FC-AL.

cmd> portmap

MB/PEM	Port	Cnt	AL_PA	list	(hexadecimal,	Operational	Ports)
M	1	1	1e
M	2	1	4
P	3	1	1
cmd>

Figure D-15. Ecran de la commande Port Map

Performances du port (portperf)

Le commutateur FC-AL analyse le flux des données dans le réseau en fonction du nombre et de la taille des blocs reçus ou fonction du nombre de blocs transmis de port à port. Il démarre, interrupt, affiche ou réinitialise les compteurs de performance sur une base de port à port.

Un exemple d'édition pour cet outils estprésenté en bas de la figure ci-dessous. Les compteurs sont réinitialisés à chaque fois que le commutateur est reliné.

Le « M » dans « MB/PEM » se refère aux ports de la carte mère ou de la carte de base du commutateur FC-AL. Le « P » se refère aux portes du module d'extension à 3 ports en option s'il est installé sur le commutateur FC-AL.

Figure D-16. Ecran des performances du port

Etat du port (portstat)

La commande portstat affiche l'etat individuel de chaque port. La commande peut être également utilisée pour afficher l'etat de tous les ports. C'est un affichage purement informatif. Le signe du dièse (#) indique le dernier port à déclencher une initialisation.

Figure D-17. Ecran d'etat d'un port

Port Management Bypass Control (portbyp)

La commande portbyp affiche comment le contrôle de la supervision de port est contourné. Le « M » dans « MB/PEM » se refère aux ports de la carte mère ou de la carte de base du commutateur FC-AL. Le « P » se refère aux ports du module d'extension à 3 ports en option s'il est installé sur le commutateur FC-AL.

La commande portliptyp affiche le contrôle du type LIP du port. Le « M » dans « MB/PEM » se refère aux ports de la carte mère ou de la carte de base du commutateur FC-AL. Le « P » se refère aux ports du module d'extension à 3 ports en option s'il est installé sur le commutateur FC-AL.

Figure D-19. Ecran Port LIP Type Control (Contrôle du type LIP du port)

Port Device Type (portdev) (Type du péripérisque du port)

Utilisez la commande pour définir la politique de propagation de LIP pour un port donné. Les ports individuels sur le commutateur FC-AL peuvent être configurés comme étant « lip » ou « no lip ». Utilisez la commande portdev pour afficher ou modifier la politique de propagation du LIP courant. Il est nécessaire que la politique soit correctement définie pour que les politiques de propagation de LIP fonctionnement correctement. Le port doit être défini comme étant « lip », par exemple. Les LIP sont transmises par défaut.

Le « M » dans « MB/PEM » se refère aux ports de la carte mère ou de la carte de base du commutateur FC-AL. Le « P » se refère aux ports du module d'extension à 3 ports en option s'il est installé sur le commutateur FC-AL.

Figure D-20. Menu Port Device Type (Type du péripérisque du port)

Log

La commande de connexion (Log) permet à l'opérateur d'observer la connexion des événements au sein du commutateur FC-AL. Vous pouvez l'activer pour l'utiliser sur une base de requête avec la commande log list ou la rattachée en permanence au périphérique de console en utilisant la commande log disp = yes.

Dans le cas de la commande log list, la connexion est lue à partir du tampon et est uniquement filtrée pour des niveaux spécifiques de messages, alors que pour la commande log disp = yes tous les messages sont affichés comme ils sont généres. Plusieurs niveaux du filtré peuvent être activés dans un même temps.

cmd>log filter dwf
Event log display parameters: Filter = debug, warning, fatal Disp no
cmd>log disp yes
Event log display parameters: Filter = debug, warning, fatal Disp yes
cmd>log list

Figure D-21. Ecran Log de la CLI

Lorsqu'un filtré est sélectionné, utilisez la commande de liste des événements de connexion (log list) pour afficher les contenus courants de la mémoire de connexion. Cette commande utilise le filtré pour supprimer des informations et des informations d'etat telles qu'elles ont été définies dans le filtré de connexion, log filter = dwf.

Pour définit un passage continu des messages vers la console, utilisez la commande log disp = yes. Annulez cette définition en tapant un retour chariot (Entrée) et en saississant log disp = no.

Mise à jour du commutateur FC-AL

Utilitaire de supervision du commutateur FC-AL

Le programme de gestion des périphériques intégré dans le commutateur FC-AL est appelé l'utilitaire de supervision du commutateur FC-AL. Vous pouvez également acceder aux capacités de supervision de ce logiciel de base pour commutateur FC-AL via une interface à ligne de commande (CLI) qui fournit une assistance pour la configuration et le contrôle du commutateur et des ports. Cette section déscrit les trois méthodes disponibles pour la mise à jour de l'utilitaire de supervision du commutateur FC-AL.

Recherche du numéro de version de l'utilitaire de supervision du commutateur FC-AL

La version courante de l'utilitaire de supervision du commutateur FC-AL est affichée sous FC-AL Switch, onglet Device Summary. Vous pouvez également le trouver dans le menu principal de l'interface à ligne de commande, sous l'appellation « StorageWorks FC-AL Switch Management Utility ». Cet utiliseraire contient les agents intégrés utilisés par le commutateur FC-AL.

Compaq StorageWorks FC-AL Switch
StorageWorks FC-AL Switch Management Utility: 01.00-B03
Selftest Status: passed
2. Networking parameters
3. Management options
4. Command line interface
5.Logout
6. Reset switch

Figure E-1. Menu principal

Téléchargement de la mise à jour de l'utilitaire de supervision du commutateur

Vous pouvez obtenir la dernière version de l'utilitaire de supervision du commutateur FC-AL à partir du site Web de Compaq à l'adresse www.compaq.com/storageworks, dans la section Assistance. L'utilitaire de supervision du commutateur FC-AL est transféré sur le commutateur FC-AL via Ethernet 10BaseT à l'aide d'un TFTP. Un serveur du réseau doit être configuré de manière à fonctionner comme un serveur TFPT. Vous pouvez obtenir une application serveur TFTP sous Windows sur le site Web de Compaq à l'adresse www.compaq.com/storageworks. Les machines Unix doivent lancer TFTP daemon.

Mise à jour de l'utilitaire de supervision du commutateur via le navigateur Web

Vous pouvezmettrea jourl'utilitaire de supervision du commutateur FC-AL via l'interface avec le navigateur Web située sous l'onglet FC-AL Switch Service (voir Chapitre 4, « Utilitaire de supervision du commutateur FC-AL »).Utilisez cet écran pour définir les paramètres du commutateur FC-AL et démarrer la procédure de téléchargement.

L'adresse IP affichée pour le serveur TFTP doit être modifiée et doivent l'adresse IP qui exécute TFTP daemon. La zone de l'adresse IP n'est pas habilitée à transformer les noms d'hôte.

Le nom de fichier de l'utilitaire de supervision StorageWorks doit être modifié et correspondre au nom du fichier mis à jour de l'utilitaire de supervision du commutateur FC-AL. Le fichier d'initialisation de l'utilitaire de supervision StorageWorks est automatiquement extrait du fichier téléchargeé par le commutateur FC-AL StorageWorks dés que le transfert est terminé. Pour que la mise à jour réussisse, il faut que le nom du fichier d'initialisation soit définiti. Ce nom est fourni en même temps que le fichier téléchargeé sur le site web de Compaq à l'adresse : www.compaq.com/storageworks.

En principe, les paramètres de temporisation et de tentative n'ont pas besoin d'être réinitialisés à moins que le réseau utilisé ne soit satured par un autre traffic.

Lorsque toutes les zones sont correctement renseignées et que TFTP daemon a été lancé, cliquez sur « Télécharger » pour lancer le transfert. L'utilitaire de supervision du commutateur FC-AL informe de la réussite ou de l'échéc de la mise à jour.

Mise à jour de l'utilitaire de supervision du commutateur via l'interface à ligne de commande

Vous pouvez égalementmettre à jour le commutateur FC-AL en utilisant l'interface à ligne de commande.

Utilisez la commande tftpdl pour définir les paramétres TFTP du commutateur FC-AL et pour lancer la procédure de téléchargement. Pour des informations sur l'utilisation de la commande tftpdl reportez-vous à l'annexe D, « Interface à ligne de commande »

L'adresse IP affichée pour le serveur TFTP doit être modifiée et devenir l'adresse IP qui exécute TFTP daemon. La zone de l'adresse IP n'est pas habilitée à transformer les noms d'hôte.

Le nom du fichier télécharge doit être modifié et correspondre au nom de l'utilitaire de supervision du commutateur FC-AL mis à jour. Le fichier d'initialisation est automatiquement extrait du fichier télécharge par le commutateur FC-AL StorageWorks dés que le transfert est terminé. Pour que la mise à jour réussisse, il faut que le nom du fichier d'initialisation soit définiti. Ce nom est fourni en même temps que le fichier télécharge sur le site web de Compaq à l'adresse : www.compaq.com/storageworks.

En principe, les paramètres de décai d'attente et d'essay n' ont pas besoin d'être réinitialisés à moins que le réseau utilisé ne soit satured par un autre traffic.

IMPORTANT : l'adresse IP du commutateur FC-AL et d'autres paramètres de réseau doivent être correctement définis pour que le téléchargement fonctionne.

cmd> help tftpdl
Compaq StorageWorks FC-AL Switch
tftpdl help
Syntax:
tftpdl -Display TFTP parameters.
tftpdl dfile = <file name> -Modify download file name.
tftpdl bfile = <file name> -Modify boot file name.
tftpdl ip = <xx.xx.xx.xx> -Modify host IP address.
tftpdl rtimeout = <req timeout> -Modify req packet timeout.
tftpdl rretry = <req num retries> -Modify req number of packet retries.
tftpdl dtimeout = <data timeout> -Modify data packet timeout.
tftpdl dretry = <data num retries> -Modify data number of packet retries.
tftpdl start -Start TFTP download.
Description: This command will display and modify the TFTP download parameters. The TFTP download parameters are used to download a new code image into the switch. Prior to executing the TFTP download command, the code will verify that the specified image is valid.
cmd>

Figure E-2. Interface à ligne de commande - Téléchargement TFTP

Lorsque le transfert est lancé, le nombre des modules de l'utilitaire de supervision du commutateur FC-AL est comparé avec celui de ceux résident dans le commutateur FC-AL. Si l'utilitaire en cours de téléchargement est plus récent et parait compatible, le statut de téléchargement indique « in progress » (en cours) et reste ainsi jusqu'à la fin du transfert. Dès que l'utilitaire est mis à jour, le système redémarre pour initiaiser le nouvel utiliser de supervision du commutateur FC-AL et faire passer le statut à « complete » (terminé).

Si l'utilitaire en cours de téléchargement est plus ancien ou est incompatible avec le système, le commutateur FC-AL arrêté le transfert et le statut de téléchargement indique « rejected due to incompatible package versions » (rejeté pour incompatibilité des versions).

Mise à jour de l'utilitaire de supervision du commutateur FC-AL via le menu Boot (Initialisation)

Vous pouvezmettreà jourle commutateurFC-ALvialexe menu Boot (Initialisation).Le menu Initialiser estimmeditementaccessibleapresla mise sous tension ou leredemarragedu commutateurFC-AL.Le menu Initialiser youpermefdet configurer les parametresnecessairesau tellechargement avec TFTP,d'unnewultilitaire de supervision du commutateurFC-AL,meme sile logiciel delutilitaire courantnefonctionnepas.Pour acceder au menu Initialiser,connectez-vousdirectementau commutateurviale cable d'unmodempuisutilizezunlogiciel telqueHyperTerminaldansWindows.Les parametrespardefautdu terminal sont38400/8N1/NoFlowControl（Aucun contrôledeflux).Lorsquele nullmodemestconnectéetqueHyperTerminal s'execute,redemarrezle commutateur.Pour acceder au menu Initialiser，vousdevezappuyersur la toucheEntréea1 invite； dansles premières secondes suivantleredemarrage.

L'adresse IP affichée pour le serveur TFTP (4) doit être modifiée et devenir l'adresse IP qui exécute TFTP daemon. La zone de l'adresse IP n'est pas habilitée à transformer les noms d'hôte.

Le nom du fjichier TFTP (5) doit être modifié pour correspondre au nom de l'utilitaire de supervision du commutateur FC-AL mis à jour. Le fjichier d'initialisation est automatiquement extrait du fjichier télécharge par le commutateur FC-ALès que le transfert est terminé. Pour que la mise à jour réussisse, il faut que le nom du fjichier d'initialisation (B) soit définiti. Ce nom est fourni en même temps que le fjichier télécharge sur le site Web de Compaq à l'adresse www.compaq.com/storageworks.

En principe, les paramètres de délié d'attente et d'essay n' ont pas besoin d'être réinitialisés à moins que le réseau utilisé ne soit satured par un autre traffic.

Si tous les paramètres sont correctement définis et TFTP daemon executé, Sélectionnez E quitter le menu d'initialisation et redémarrer le commutateur. La mise à jour s'effectue automatiquement à la suite du redémarrage.

Présentation de la technologie du commutateur FC-AL

Le fonctionnement d'un réseau SAN (Storage Area Network) change du tout au tout lorsqu'on compare l'environnement du commutateur FC-AL avec celui d'un hub classique. Le commutateur FC-AL augmente la bande passante dans son ensemble, sans requérir de fonctionnalité supplémentaire des péripériques du dernier nœud.

Le commutateur FC-AL préserve également l'intégrité des signaux et des données en resynchronisant et en réamplifier le signal au niveau de chaque port. La différence entre la technologie d'un hub et l'environnement du commutateur est particulièrement flagrante en terme d'acheminement des données.

Une structure Fibre Channel traditionnelle à boucle physique achemine le traffic à travers tous les nœuds. Le support physique étant partagé par tous les nœuds, il est également partagé par tous les nœuds qui veulent communiquer. Ajouter un hub permet aux cables de chaque nœud de converger vers un site central (tel qu'une armoire de câblage) où se trouve le hub. Le support et la bande passante sont toujours partages par tous les périphériques connectés au hub.

Le commutateur FC-AL a été concu avec un fond de panier de commutateur non bloquant. Cette configuration offre suffisamment de bande passante pour prendre en charge des échanges simultanés entre une quelconque paire voire toutes les paires de nœuds. Le commutateur FC-AL permit de réduire le temps nécessaire, à l'arbitrage et l'initialisation de la boucle, dans un réseau Fibre Channel actif. Le commutateur FC-AL apporte en plus de nouveaux agents et fonctionnalités concus pour améliorer davantage le fonctionnement des hubs FC-AL classiques. Ces caractéristiques sont expliquées plus bas dans ce chapitre.

Arbitrage Fibre Channel dans le commutateur FC-AL

Le transfert de données via un matériel Fibre Channel classique est soumis aux contraintes des boucles. Une boucle dure le temps d'un transfert complet de données. Un nœud Fibre Channel voulant envoy des données commence par une recherche de boucle en passant par un arbitrage. En plus de gagner l'arbitrage, le périhérique expéditeur doit ouvrir un canal de communication vers son destinataire. Lorsque le périhérique de destination envoie un message indiquant qu'il dispose d'espace, l'expéditeur procède alors au transfert des données. Lorsque le transfert est terminé, l'expéditeur ferme la boucle.

Exemple : dans un hub classique, le nœud C peut envoyer des données au nœud A. Le nœud C émet un message d'arbitrage. Ce dernier doit circuler à travers les nœuds D, A, et B. Chacun de ces nœuds a la possibilité de replacer le message de C par son message propre qui a une priorité plus grande ; le nœud C aura alors perdu l'arbitrage.

Dans l'environnement d'un commutateur, le nœud C gagne immédiatement l'arbitrage, à moins que le nœud A ne soit déjà en communication avec un troisième nœud. Dans ce cas, le nœud C doit attendre, mais cette attente ne dure que le temps de l'activité du nœud A. Voici expliqués ci-dessous, trois scénarios différents pouvant se produit dans un environnement de commutateur :

Si le nœud A est libre, les données du nœud C sont transférées directement sans interférence. Les messages ne circulent pas à travers d'autres périphériques, il n'y a donc aucun temps d'attente sur cette transaction. Toutes les transactions sont directes entre les deux nœuds qui communiquent. Les données à transférer ne circulent pas dans tout le réseau comme dans le cas d'un hub classique.
Si le nœud A est occupé, (avec le nœud D par exemple), le message du nœud C est conservé jusqu'à ce que la boucle avec D soit clôturée.
Si A est occupé et que B, C, et D veulent simultanément lui envoyer un message, l'algorithmme « premier venu, premier servi » est appliqué. Les messages se classent dans une file vers le péripérique de destination par ordre d'arrivée. Si la file d'attente est plus importante qu'une valeur calculable, le commutateur répond par un message de fermeture à toutes les autres requêtes suivantes en provenance d'autres nœuds.

Initialisation du commutateur FC-AL StorageWorks

L'initialisation de la boucle du commutateur FC-AL est assistée par une fonction appelée Intelligent LIP Control. Cette fonction, Intelligent LIP Control, réduit l'impact de l'initialisation de la boucle.

La fonction Intelligent LIP Control est une méthode avancée de gestion des événements d'initialisation de la boucle. L'initialisation de la boucle est déclenchée par un LIP (Loop Initialization Primitive) émis par un péripérisque de la boucle arbitrée. Le LIP peut être émis à tout moment et peut potentiellément perturber le fonctionnement du réseau s'il est émis pendant un transfert de données. Lorsqu'une telle perturbation se produit, un délais d'attente déclenché un code de traitement d'erreur au niveau du driver ou de l'application pour éviter des erreurs E/S ou une ALTERation des données. La fonction Intelligent LIP Control empêche tout d'abord cette perturbation, en retenant le LIP pendant un laps de temps maximal, jusqu'à ce qu'une petite interruption se produit dans le transfert des données.

Configuration du navigateur

Configuration du navigateur

Suivez les instructions ci-après pour configurer votre navigateur.

Utilisation de Netscape (Communicator/Navigator)

REMARQUE: la prise en charge de Java doit être activée.

1. Cliquez sur Edition > Préférences.

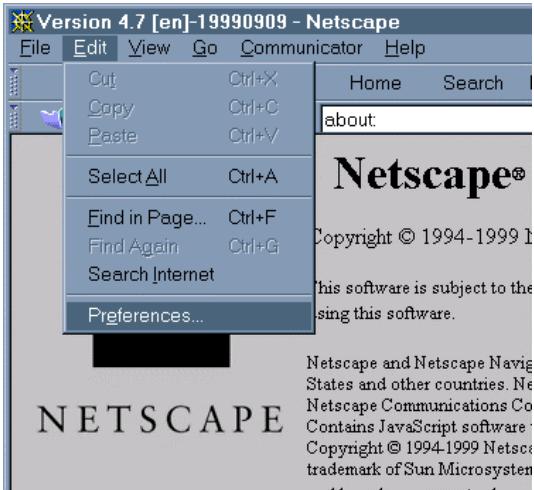

Figure G-1. Menu Edition de Netscape

1. Cliquez sur la section Avancé et activez la prise en charge de Java dans le volet de droite.

Figure G-2. Menu Préférences de Netscape

Utilisation de Microsoft Internet Explorer

Assurez-vous que l'adresse IP du commutateur correspond à un FQDN dans le serveur de nom de Domaine.

REMARQUE: Un bogue liént dans les anciennes versions des JVM de Microsoft Internet Explorer empêchera le fonctionnement à moins que l'adresse IP du commutateur correspondé à un FQDN valable dans le serveur DNS utilisé par l'hôte du navigateur. Par exemple, 192.168.13.13 doit se transformer en moncommutateur.masophe.com. Un bon fonctionnement dépend de la version de JVM.

Si Microsoft Internet Explorer version 5.0 ou plus est installé vérifie que Java Virtual Machine (JVM) est également installé. Microsoft JVM est un composant optionnel de Microsoft Internet Explorer version 5.x, contrairement à la version 4.x, où JVM est installé par défaut.

Pour vérifier que JVM est installé :

1. Cliquez sur Outils > Options Internet.

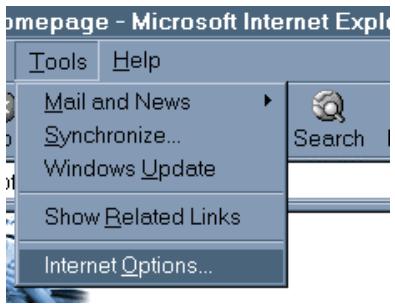

Figure G-3. Menu Outils de Microsoft Internet Explorer

1. Cliques sur l'onglet Avancées.

2. Faites défilier la liste pour trouver la section Java VM comme indiqué sur la Figure G-4.

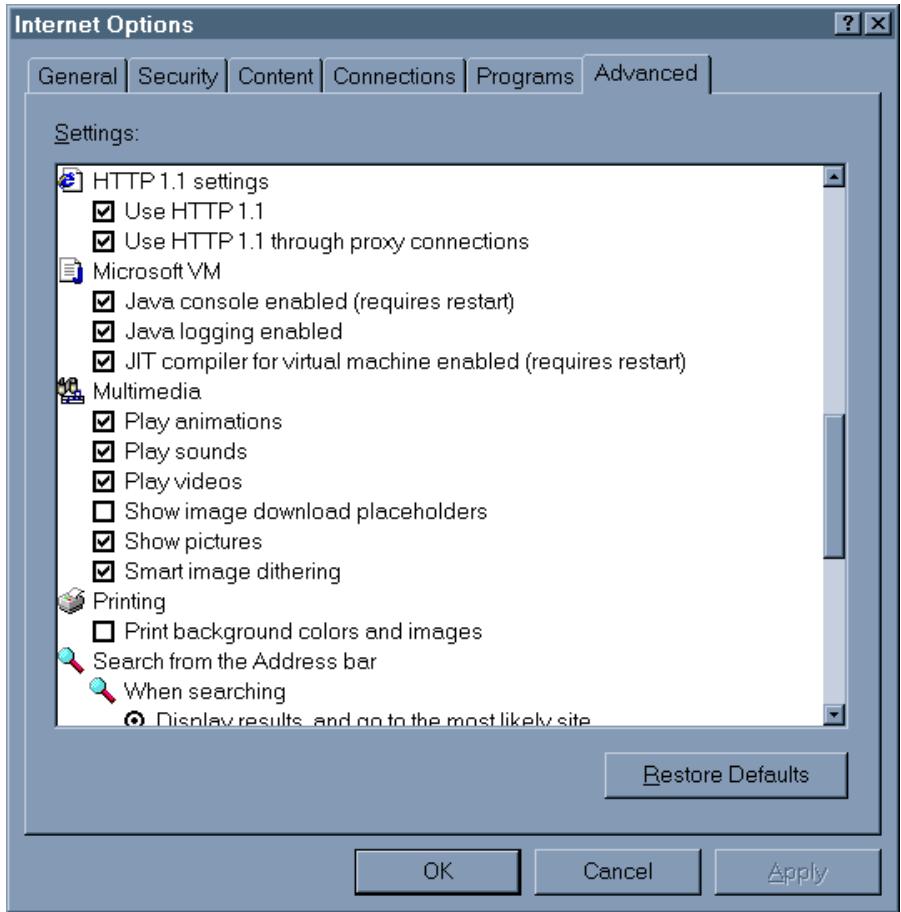

Figure G-4. Onglet Avancées de Microsoft Internet Explorer

S'il manque cette section, JVM n'est pas installé. Pour l'installer :

1. Cliquez sur Outils > Windows Update.

REMARQUE: pour les utilisateurs de Microsoft Internet Explorer 4.0x, consultez l'URL http://www.microsoft.com/windowsupdate au lieu de suivre les instructions ci-dessus.

Figure G-5. Menu Outils de Microsoft Internet Explorer

1. Un assistant HTML vous guidera dans les mises à jour Windows. Autorisez l'accès à votre ordinateur au contrôle ActiveX de Windows Update.

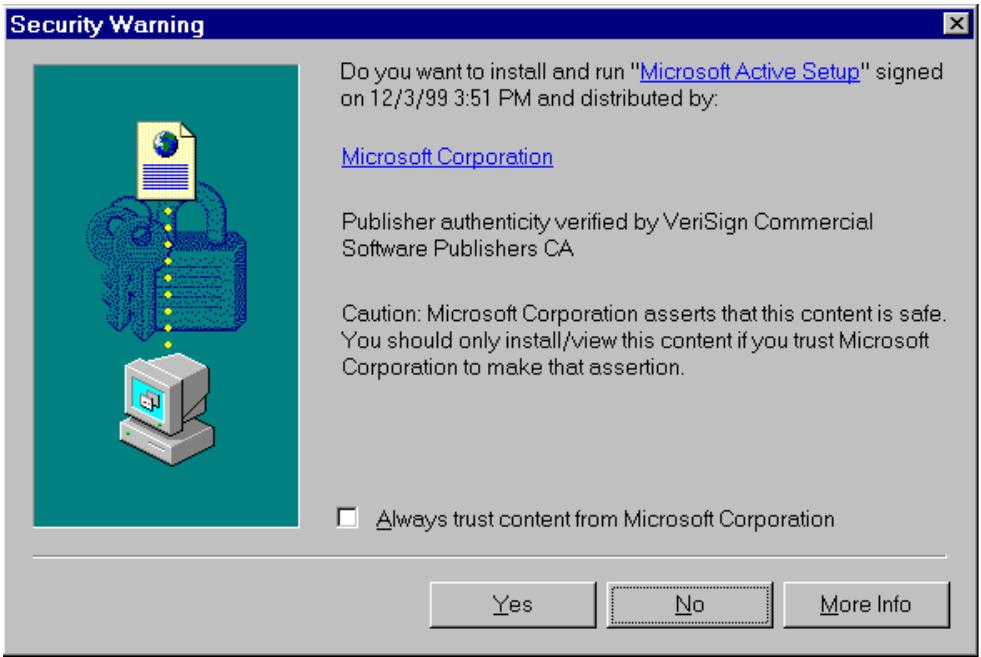

Figure G-6. Ecran Avertissement de sécurité

1. Le contrôle ActiveX de Windows Update analyse le disque dur pour déterminer les mises à jour disponibles du logiciel.

Figure G-7. Ecran Verification des mises à jour disponibles

1. Il vous seraprésenté une liste de mises à jour de logiciel disponibles pour votre version de Windows. Assurez-vous d'avoir sélectionné Microsoft Virtual Machine et une autre mise à jour de votre choix.

Figure G-8. Ecran Microsoft Windows Update (Mises à jour de Microsoft Windows)

1. ÀpRES avoir sélectionné les mises à jour cliquez sur le bouton Télecharger.
2. Cliquez sur Demarrer le téléchargement et attendez que l'installation soit terminée.

Lorsque l'installation est terminée, il vous est demandé de redémarrer l'ordinateur. L'installation de JVM n'est pas complète tant que l'ordinateur n'a pas été redémarré.

REMARQUE: La seconde option est de télécharger le programme d'installation Internet Explorer et de s'assurer que Microsoft Virtual Machine est l'un des composants scélectionnés pour l'installation avec le navigateur de base. Vous pouvez télécharger le programme d'installation depuis l'adresse www.microsoft.com/ie. Si vous rencontrez des problèmes avec Windows Update, adressez-vous à l'administrateur de votre système ou rendez-vous sur le site www.microsoft.com/ie pour obtenir de l'aide.

Ajout de l'adresse IP et du nom d'hote du commutateur FC-AL/Nom de l'hote aux sites sécurisés

1. Cliquez sur Outils > Options Internet.
2. Cliquez sur l'onglet Sécurité. Sélectionnez l'icone Sites de confiance.

Figure G-9. Onglet Sécurité

1. Cliquez sur le bouton Sites puis ajoutez le nom d'hote du commutateur (FQDN) à la liste des sites sécurisés.

Figure G-10. Ecran Sites de confiance

Autorisation applets non signée à acceder au réseau

1. Cliquez sur Outils > Options Internet.
2. Cliquez sur l'onglet Sécurité. Sélectionnéz l'icone Sites de confiance.
3. Cliquez sur le bouton Personaliser le niveau.
4. Descendez jusqu'à la section Microsoft VM et cochez l'option Personnalises dans Autorisations Java. Le bouton Paramètres Java personnelisés apparait.

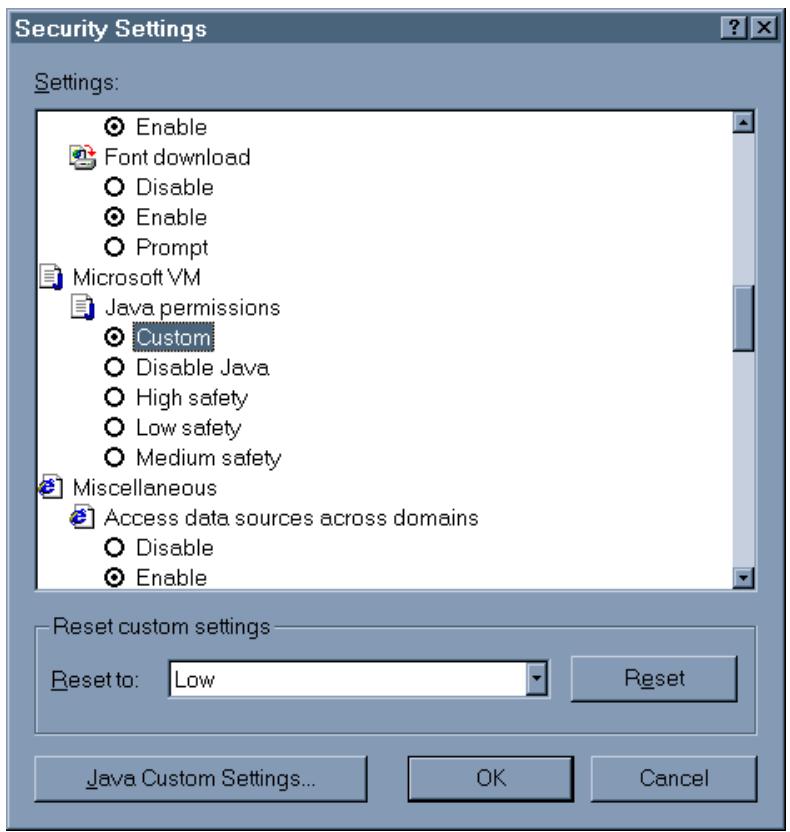

Figure G-11. Ecran Paramétres de sécurité

1. Cliquez sur le bouton Paramètres Java personnalisés. Cliquez sur l'onglet Autorisations d'édition.
2. Assurez-vous que l'option Exécuter en sandbox est activée dans Exécuter le contenu non signé. Sous Exécuter le contenu non signé, allez à la section Accès à toutes les adresses réseau et cochez l'option Activer.

Figure G-12. Ecran des permissions

1. Cliquez sur OK et reliancez le navigateur avant d'acceder à l'applet FC-AL Switch Management Utility.

Activation de la console Java et de la journalisation

1. Cliquez sur Outils > Options Internet.
2. Cliquez sur l'onglet Avancées et cochez les options Console Java activée, Journalisation Java activée et Compilateur Java JIT activé (redémarrage nécessaire).
3. Cliquez sur OK.

Accès à l'applet de l'utilitaire de supervision du commutateur FC-AL via un navigateur

Dans la barre du navigateur, saisissez l'URL du commutateur. Par exemple : si le nom d'hote du commutateur est moncommutateur.masociétéxxxx.com, l'URL à saisir est http://moncommutateur.masocietéxxxx.com.

REMARQUE: si vous commutateur n'a pas de FQDN, utilisez l'adresse Internet du commutateur pour y acceder par un navigateur. Par exemple: si l'IP est 192.168.13.13 alors l'URL à saisir est http://192.168.13.13. Notez que l'applet de l'utilitaire de supervision du commutateur ne fonctionne pas sous certaines versions de Microsoft Internet Explorer si l'adresse Internet du commutateur ne se transforme pas en un FQDN valable.

Connexion à l'applet de l'utilitaire de supervision du commutateur

Il vous sera demandé de saisir un nom d'utilitaire (username) et un mot de passer pour pouvoir acceder à l'applet de l'utilitaire de supervision du commutateur FC-AL.

La combinaison nom d'utilisateur / mot de passer est la même que celle utilisé pour console/telnet.

Saisie des community strings SNMP

Lorsque l'applet est lancée, il vous est demandé de saisir les chaînes de la communauté SNMP en lecture/écriture pour pouvoir acceder au commutateur.

La community string de lecture est suffisante si vous poulez uniquement visualiser la configuration et contrôle le commutateur sans intervenir. Les community strings Read et Write (Lecture et Ecriture) sont nécessaires si vous poulez modifier la configuration du commutateur.

Si vous avez lancé l'applet de l'utilitaire de supervision du commutateur FCAL avec la community string Read (Lecture) uniquement et foulez pouvoir modifier la configuration du commutateur, procédez comme suit :

1. Cliquez sur l'onglet Chassis (Boitier), puis cliquez sur l'onglet Network Settings (Paramètres réseau).
2. Saisissez la community string Write (Ecriture) et cliquez sur Set (Activer).

Si la community string saisie en lecture est erronée, l'unique recours pour faire fonctionner l'applet de l'utilitaire de supervision du commutateur FC-AL est de fermer la session du navigateur et d'en relancer une nouvelle.

Accès à l'appoint de l'utilitaire de supervision du commutateur FC-AL à travers des pare-feu (firewall)

L'administrateur réseau doit configurer votre pare-feu pour permettre l'accès aux ports 80/TCP (HTTP) 161/UDP (SNMP) de l'adresse IP du commutateur.

Pour telécharger le logiciel mis à jour :

1. Configurez l'adresse IP du commutateur, le masque du sous-réseau et l'adresse IP de la passerelle.
2. Entrez 1'adresse IP du serveur TFTP. Ce doit etre un systeme auquel le commutateur FC-AL peut acceder via le port Ethernet 10BaseT.
3. Entrez le nom de fichier du module de l'utilitaire de supervision du commutateur FC-AL comme indiqué dans le système TFTP.
4. Modifie les différents paramètres de délié d'attente et d'essay, en fonction des besoin. Les paramètres par défaut fonctionnent dans la plupart des cas. Les limites de chacun de ces paramètres sont automatiquement affichées lorsque le paramètre est sélectionné.

5. Modifiez le nom du fichier d'initialisation, si nécessaire. Ce n'est pas toujours nécessaire à moins que sur le site web Compaq vous ait demandé de le faire.

6. La commande « force download » (Forcer le téléchargement) peut être utilisé pour charger une nouvelle copie de la version presente ou précédente de l'utilitaire de supervision du commutateur FC-AL. En principe, seules les versions nouvelles sont téléchargées.

7. Entrez « E » pour sortir et continuer. Tapez « y » pour continuer et démarrer le téléchargement.

Ceci termine la procédure de mise à jour de l'utilitaire de supervision du commutateur FC-AL.

Index

A

AC

connecteur d'alimentation 1-5

Cordon d'alimentation 2-16

Acceder

commandes via la commande Aide D-3

menu Initialiser E-5

Accès

applet de l'utilitaire de

supervision du

commutateur FC-AL G-11

commutateur FC-AL via CLI E-1

console du commutateur FC-AL 3-1

interface Web à partir d'un réseau différent 4-1

Adresse de la passerelle

configuration du commutateur FC-AL 3-8

parametre 3-8

Adresse IP

configuration du commutateur

FC-AL 3-7

liste de serveur trap

SNMP 3-9

Aide

CLI D-3

interface à ligne de

commande D-3

numeros de téléphone de

l'assistance technique xii

revendeur agreé Compaq,

numeros de téléphone xiii

site Web Compaq xiii

sources supplémentaires xii

Ajouter

adresse IP à la liste des sites de confiance G-7

nom d'hote du commutateur à la liste des sites sécurisés G-8

Alimentation nécessaire pour le rack 2-4

Applet

utilitaire de supervision du commutateur FC-AL, accès G-11

utilitaire de supervision du commutateur FC-AL, saisie des community strings G-11

connexion d'interface

réseau xi

electrocution x, xi

laser 2-15

montage de rack 2-3

prise RJ-45 xi

sources multiple

d'alimentation xi

stabilité du rack xii

surfaces chaudes xi

Avis Canadien A-3

B

Barre de progression 4-4

Boutons

annuler 4-5

commande 4-5

effacer 4-5

rafraîchir 4-5

redemarrage du commutateur

FC-AL 5-6

Bracelets antistatiques

caractéristiques B-2

port B-2

utilisation B-2

Bracelets antistatiques pour

botte,utilisation B-2

Bracelets antistatiques pour

talon, utilisation B-2

Bureau

installation, commutateur

FC-AL 2-1, 2-12

C

Cable Fibre Channel

multimodal 2-14

connexion, illustrée C-8

Ethernet RJ-45 2-16

Fibre Channel 2-14

fibre channel, Résolution

des problèmes 5-8

GBIC 5-7

nettoyage Fibre Channel 2-15

null-modem 1-3

personnalisation 2-14

rack C-7

Résolution des problèmes 5-2

serie DB-9 2-16

Carte principale, commutateur

FC-AL 1-3

Cascade

commutateur SAN 3-12

illustration 3-12

presentsion 3-11

CD

Rack Builder Pro

supervision du commutateur

FC-AL 4-21

CLI

commandedetatdu

port D-13

commande de connexion D-2

commande des performances

du port D-13

commande Exit D-1

commande help D-1

commande hwcfg D-1

commande Log D-16

commande Log,

illustration D-17

CLI suite

commandelogout D-1

commandepemcfg D-1

commandepemstat D-1

commande Port Device Type (Type du périhérique du port), illustration D-16

commande Port LIP Type Control (Controlle du type du LIP du port) D-14

commande portperf D-2

commande portstat D-2

commandereset D-1,D-5

commandeswcfg D-1

commandeswstat D-1

commandesyscon D-2

commandesysloc D-2

commandesysname D-2

commande temp D-2

commandetftpdld D-2

configuration du commutateur, illustration D-6

configuration du PEM D-11

configuration du PEM, illustration D-11

configuration matérielle du commutateur, illustration D-5

définition D-1, D-3

CLI suite

écran de téléchargement, illustration D-10

écran des performances d'un port, illustration D-13

écranLogout,illustration D-4

écran system contact, illustration D-8

écran System name, illustration D-7

écran température D-9

état du commutateur D-8

état du commutateur, illustration D-7

état du PEM D-12

invite de commande D-2

invocation D-2

liste des commandes D-1

TFTP commande de téléchargement D-9

Commande à distance, commutateur FC-AL 4-2

Commandedétat du port,CLI D-13

Commande de configuration du PEM, CLI D-11

Commande des performances du port, CLI D-13

paramètres du commutateur

FC-AL 3-12

paramètres du commutateur

SAN 3-13

pemcfg D-1

pemstat D-1

portbyD-2

portdev D-2

portliptyp D-2

portmap D-2

portperf D-2

portstat D-2

reset D-1

swcfg D-1

swstat D-1

syscon D-2

sysloc D-2

sysname D-2

temp D-2

fttpdl D-2

Communications en duplex

intégral 1-3

Community name

définition de nouveaux 3-9

récapération 3-9

restauration 3-9

Community strings

modifier une entree

erronee G-12

accès à la console 3-1

affichage de

1'initialisation 3-4

aperçu de la technologie F-1

bouton Redémarrer 5-6

cable série fibre channel 5-8

carte principale 1-3

Commutateur FC-AL suite

composants 1-3

configuration 3-1,F-1

configuration en utilisant des émulateurs de terminal 3-2

configurer le navigateur G-1

connexion Ethernet 4-2

contrôle à distance 4-2

conversion à 11 ports 1-1

deballage 2-6

définition 1-2

état 4-7

exigences 1-6,2-1

fonctionnement en duplex intégral non bloquant 1-2

GBIC pris en charge par Compaq 5-7

illustration 1-2

initialisation F-3

integrité des signaux et des données F-1

interface port série 3-1

interface telnet 3-1

lecture des voyageants 5-2

logiciel intégré de supervision de péripérisque E-1

menu login 3-5

menu network parameters 3-6

message de démarrage 3-3

message de démarrage, illustration 3-3

microprocesseur 1-3

mise sous tension 2-16

modification des paramètres 3-4

Module d'extension 3 ports 1-3

panneau arrête 1-5

panneau avant 1-4

port d'interface série RS-232 1-3

port Ethernet 1-3

port série, illustration 3-2

presentation 1-1

problèmes d'obturateurs 5-8

Commutateur FC-AL suite
problèmes de communication
série 5-7

problèmes de connexion 5-7

problèmes de contrôle de la température 5-8

problèmes de ventilateur 5-8

recherches de boucle, définition F-2

Résolution des problèmes 5-2

utilitaire de gestion 4-1. Voir Utilitaire de gestion du commutateur

ventilation 2-6

voyant d'alimentation 5-2

voyant d'initialisation 5-2

voyant de panne 5-2

voyants d'alimentation 1-3

voyants de port 5-6

voyants Ethernet 5-4

Commutateur FC-AL Switch

commutateur FC-AL 3-1

commutateur FC-AL utilisant des émulateurs de terminal 3-2

navigateur,utilisation de Netscape G-1

paramètres initiaux du commutateur FC-AL 3-4

Configuration du navigateur, aperçu G-1

Configurer rack 2-2

Connecteur d'alimentation IEC illustré 1-5

Connecteur Ethernet RJ-45, illustré 1-5

Connecteurs

Ethernet RJ-45 1-5

port série RS-232 DB-9 1-5

RS-232, illustré 1-5

Console de commande
StorageWorks Voir SWCC

Containers antistatiques stockage des produits B-1 transport des produits B-1

Contenu du message 4-4

Contrôle de téléchargement de logiciel onglet Service 4-8

Cordon d'alimentation
acheminement 2-13
specifications 2-13

Courant alternative charge courante 2-4 circuits d'alimentation 2-4

D

Daemon, TFTP E-2

Déballage, commutateur FC-AL 2-6

Décharge électrique
précautions B-1
prévention B-1
stockage des produits B-1
transport des produits B-1
types de dommages
entrainés B-1

Définition community name 3-9

Détails du port écran FC-AL Switch, illustration 4-13

Dispositif de commutation, commutateur FC-AL 1-3

document Informations Importantes relatives à la sécurité xii

Données délambda d'inactivité D-11 nombre d'essayis D-11

Durée de fonctionnement, écran
état du périhérique 4-7

E

Ecran

état d'un port, illustration D-13

telechargement, illustration D-10

configuration du commutateur, illustration D-6

configuration du PEM, illustration D-11

configuration matérielle du commutateur, illustration D-5

contact système, illustration D-8

écran de la commande port map, illustration D-12

écran Log, illustration D-17

emplacement du commutateur, illustration D-8

état du commutateur, illustration D-7

état du PEM, illustration D-12

état du périphérique 4-7

évenements du boîtier 4-15

évenements du commutateur FC-AL 4-12

navigateur
avertissement de sécurité G-5
chaines de la communauté
SNMP G-11

Microsoft Windows Update G-6 onglet avances G-4

onglet sécurité G-7

Ecrans suite
navigateur
paramètres de sécurité G-9
permissions G-10
sites de confiance G-8
vérification des mises à jour disponibles G-6
nom d'utilisateur et mot de passage 4-2
nom du système, illustration D-7
onglet FC-AL Switch 4-6
onglet Récapitulatif du périphérique 4-2
onglets 4-6
panneau Sélection du périphérique 4-3
paramètres reseau 4-9
performances d'un port, illustration D-13
port LIP type control, illustration D-15
port management bypass control, illustration D-14
récapitulatif des ports 4-10
Service 4-8
Telnet 4-14
température, illustration D-9
type de périphérique du port illustration D-16
voyants d'etat du périphérique 4-4
vue PEM 4-16
Effacement du voyant rouge 4-4
Electrocution symbole x
ESD Voir Décharge electrodestatique
Etat commutateur, illustration D-7
voyants, PEM C-4
Etat du PEM, illustration D-12
Etat du périphérique
durée de fonctionnement 4-7
état de l'alimentation 4-7
état de l'auto-test 4-7
état du ventilateur 4-7

Etat, onglet de récapitulatif des ports 4-11

Ethernet établissement de la connexion 4-1

port 1-3

transférer l'utilitaire de supervision du commutateur E-2

voyants 5-4

Etiquettes sur 1'equipement x

Exigences installation du commutateur FC-AL 1-6,2-1

Exigences relatives à la charge électrique 2-4

F

Fichier d'initialisation, défini pour la mise à jour E-3

Fixation cache, illustration 2-11 extrémités avant des rails longs 2-9

identification des extrémités avant des rails longs, illustration 2-9

onglets arrirere des rails longs, illustration 2-10

pieds en caoutchouc, illustration 2-12

GBIC installation, illustration C-6 nettoyage 2-15 Résolution des problèmes 5-7

1

Icône point d'exclamation x

Icône tournevis xi

icones sur 1'equipement x

Identification des extrémités des rails 2-9

Identification du module, onglet récapitulatif des ports 4-11

Identification du port, onglet récapitulatif des ports 4-11

Informations relatives à la sécurité xii

Initialisation, commutateur FC-AL F-3

commutateur FC-AL dans un rack 2-8

commutateur FC-AL dans un rack Compaq, matériel nécessaire 2-7

commutateur FC-AL dans un rack, illustration 2-11

commutateur FC-AL sur un bureau 2-12

GBIC C-5

PEM C-1

Utilitaire de gestion du commutateur 4-1

Interface à ligne de commande Voir CLI

Interface Telnet

exigences 3-1

obtenir des informations détaillées 4-4

panneau, illustration 4-14

utilisée avec le commutateur FC-AL 3-1

utilitaire de supervision du commutateur 4-14

IP address (Adresse IP) paramètre 3-7

J

Java

génération, onglet Détails du

port du PEM 4-21

propagation, onglet Détails du

port du PEM 4-21

propagation, onglet

récapitulatif des ports 4-11

Liste AL_PA, onglet récapitulatif

desports 4-11

Localisation et informations

de contact

onglet Service 4-8

M

Masque de sous-réseau

configuration du commutateur

FC-AL 3-7

parametre 3-7

Matériel nécessaire pour

l'installation dans le rack

illustration 2-7

Matériel nécessaire pour

l'installation en rack

commutateur FC-AL 2-7

rails de montage 2-7

Menu login

mots de passer 3-5

Menu network parameters,

configuration du commutateur

FC-AL 3-6

Menu options de supervision 3-8

Menu principal, illustration E-2

Menus

adresse de la passerelle 3-8

adresse IP 3-7

adresse IP, illustration 3-7

affichage de

l'initialisation 3-4

affichage de 1'initialisation, illustration 3-4

Définir l'adresse de la passerelle, illustration 3-8

login 3-5

login, illustration 3-5

masque de sous-réseau 3-7

masque de sous-reseau, illustration 3-7

menu options de supervision 3-8

modifier le mot de passage 3-10

Modifier le mot de passer, illustration 3-10

Netscape Edition G-1

network parameters 3-6

network parameters, illustration 3-6

options de supervision, illustration 3-9

outils G-3

préférences G-2

Microprogramme recherche des versions 4-6

Microsoft Internet Explorer
étapes de la configuration G-3

problèmes FQDN G-3

Microsoft Windows 2000 4-1

Microsoft Windows NT 4-1

Mise à jour, utiliser de supervision du commutateur FC-AL E-1

Mise à la terre

équipement conseilé B-2

méthodes B-2

specificatoins 2-5

Mode Bypass, port automatique 1-3

Modification des paramètres du commutateur FC-AL 3-4

Module d'extension à 3 ports pour commutateur FC-AL Voir PEM

Module d'extension de port onglets 4-4

Mots de salle menu login 3-5 modification 3-10

Multiprises pourcentage de charge 2-4 utilisation 2-5

0

Obturateurs 2-6 ouverture, illustration C-3 Résolution des problèmes 5-8

Onglet de récapitulatif des portes
état 4-11
numéro d'identification
du port 4-11

Onglet événements commutateur FC-AL 4-12

Onglet FC-AL Switch Events (Evénements du commutateur FC-AL), illustration 4-12

Onglet récapitulatif des portes définition 4-10
identification du module 4-11
illustration 4-10
liste AL_PA 4-11
propagation LIP 4-11
type de support 4-11

Onglet Récapitulatif du péripérisque illustration 4-6 Utilitaire de supervision du commutateur définition 4-6

Onglet Service
contrôle de téléchargement de logiciel 4-8
localisation et informations de contact 4-8
utilitaire de supervision du commutateur 4-8

Configuration 4-20

Onglets Utilitaire de supervision du commutateur 4-6

Outils conducteurs B-2

P

Panneau arriere connecteurs 1-5 illustration 1-5

Panneau avant connecteurs 1-4 illustré 1-4

Panneau Sélection du périphérique, illustration 4-3

Paramètres
adresse IP 3-7, D-10
adresse de la passerelle 3-8
configuration du commutateur FC-AL 3-4
définir correctement D-9
délambda d'inactivité D-9
délambda d'inactivité des données D-11
délambda d'inactivité requise D-10
données nombre d'essais D-11
masque de sous-réseau 3-7
nom du fichier d'initialisation D-10
name d'essais requis D-10
telecharger le nom de fichier D-10
tentative D-9
TFTP E-3

PEM

localisation del'obturateur C-2

onglet de récapitulatif des ports 4-17

definitor 4-17

onglet Details du port contournement force 4-20

Génération LIP 4-21

mode de fonctionnement du port 4-20

numéro de port 4-20

propagation LIP 4-21

onglet Evénements

definitor 4-19

illustration 4-19

onglet récapitulatif des portes
état 4-18

identification du port 4-18

illustration 4-17

informations de

configuration 4-18

type de support du port 4-18

panneau d'information récapitulatif

d'identification 4-17

panneau d'informations, illustration 4-17

verification avec cable en boucle C-5

verifier le fonctionnement C-4

voyants d'etat C-4

voyants d'etat, illustration C-5

Pieces

manipulation correcte B-1

stockage B-1

transport B-1

Pied en caoutchouc

fixation 2-12

Pieds

installation du commutateur FC-AL 2-12

Planification de site 2-2

Port

évenement,voyant d'indication 4-4

mode bypass automatique 1-3 RS-232 1-3

Port série DB-9

configuration 1-5

panneau arrière 1-5

Ports

panneau arrête 1-5

panneau avant 1-4

Procedure

installation dans un rack 2-8

installation de montage dans un rack 2-1

installation, commutateur FC-AL 2-1

Procedure dinstallation

commutateur FC-AL 1-6,2-1

R

Rack

câblage 2-2

CD-ROM

CD Rack Builder

exigences d'alimentation 2-2

exigences de

refroidissement 2-2

informations de

commande 2-2

installation 2-2

matériel d'installation 2-7

matériel de montage, illustration 2-7

montage, commutateur FC-AL 2-1

obturateurs 2-6

Rack suite

options 2-2

planification de site 2-2

sécurité 2-3

specifications

d'alimentation 2-4

specifications d'espace 2-4

specifications de

température 2-5

spécifications physiques 2-2

ventilation 2-6

Rails

Rails de chassin Voir équerres

Récapitulatif de périphérique

informations et

commande 4-2

panneau d'etat 4-2

volet de sélection 4-2

Récapitulatif du périphérique

informations

d'identification 4-6

version du

microprogramme 4-6

Redemarrer

bouton 5-6

Réinitialisation

commande D-5

Requête

déliad'inactivité D-10

nombred'essais D-10

Réseau

configuration réseau

écran paramètres 4-10

onglet des paramètres

définis 4-9

panneau de configuration,

definon 4-10

paramètres

configuration du réseau 4-10

stations de supervision SNMP

Trap 4-10

taux d'interrogation 4-9

Réseau suite

paramètres

tentatives et délays

d'inactivité SNMP 4-9

paramètres de session

SNMP 4-9

Résolution des problèmes

câblage 5-2, 5-7

commutateur FC-AL 5-1

directives 5-1

GBIC 5-7

maintenance préventive 5-1

première étape 5-2

problèmes d'obturateurs 5-8

problèmes de communication

série 5-7

problèmes de connexion 5-7

problèmes de contrôle de

la température 5-8

problèmes de ventilateur 5-8

voyants 5-2

Revendeur agreé Compaq xiii

RS-232

attribution d'adresse IP 4-1

attribution d'un masque de

sous-reseau 4-1

attribution d'une

passerelle 4-1

port d'interface série 1-3

Résolution des problèmes 5-7

S

Sécurité

montage de rack 2-3

Serie

emplacement du port 3-1

interface de port,

illustration 3-2

port d'interface 1-3

port interface, commutateur

FC-AL 3-1

problèmes de

communication 5-7

Service Pack 4 4-1

Site Web Compaq xiii

SNMP

écran paramètres réseau de la session 4-9

tentatives d'ouverture desession et délambda'd'inactivité 4-9

tentatives et délié d'inactivité du réseau écran paramètres 4-9

trap stations de supervision, écran paramètres réseau 4-10

Solutions de maintenance préventive 5-1

Spécifications alimentation 2-4 cordon d'alimentation température 2-5 ventilation 2-6

Specifications d'espace 2-4

Spcifications de ventilation pour les racks 2-6

Spcificatoins mise a la terre 2-5

Statut téléchéargement E-4

Symbole de circuits pouvant etre dangereux x

Symbole de danger x

Symbole de prise RJ-45 xi

Symboles dans le texte x

Symboles de conditions dangereuses sur 1'equipement x

Symboles sur l'equipement x
Système, prévention des dommages
dus à l'électricité statistique B-1

T

Tableau

commandes de mise en cascade d'un commutateur SAN 3-13

commandes de mise en cascade du commutateur FC-AL 3-12

guide des chapités 1-1

panneau arrière 1-5

paramètres du modem 3-3

résumé de l'interface à ligne de commande (CLI) D-1

températures maximes du rack 2-5

Tableau paramètres du modem 3-3

Taux d'interrogation

définition 4-9

écran paramètres réseau 4-9

TéléchargeMENT

adresse IP D-10

délaïd'inactivité des données D-11

délambdainactivérequis D-10
données nombre
d'essais D-11

nom de fichier D-10

nom du fichier d'initialisation D-10

nombred'essaisrequis D-10 TFTP D-9

Telephone

numeros xiii

symbole xi

Température

pour le rack 2-5

problèmes 5-8

specifications pour le rack 2-5

Temperatures maximes internes options d'autres fabricants 2-5 options du rack 2-5

TFTP

adresse IP de serveur E-2

daemon E-2

modification de

l'adresse IP E-2

paramètres E-3

paramètres du nom

du fichier E-6

Type de support, onglet

récapitulatif des ports 4-11

U

Utilitaire d'installation

Rack Builder 2-8

Utilitaire de gestion

du commutateur

avec Compaq Insight

Manager XE 4-1

avec la console de commande

StorageWorks 4-1

avec Microsoft Internet

Explorer 4-1

avec Netscape

Communicator 4-1

définition 4-1

installation 4-1

telechargement 4-2

Utilitaire de supervision

du commutateur

applet G-11

applet, accès via un

navigateur G-11

applet, connexion dans G-11

barredeprogression 4-4

boutons de commande 4-5

changement d'etat 4-4

commandetftpdld-9

contenu du message 4-4

lancer le téléchargement E-3

mettre à jour l'aperçu E-1

mise à jour via la CLI E-3

mise à jour via le menu

Initialiser E-5

Utilitaire de supervision

du commutateur suite

mise à jour via le navigateur

Web E-2

module d'extension à

3 ports 4-16

onglet Aide 4-15

onglet de récapitulatif des

PEM 4-17

onglet etat du

periphérique 4-7

onglet FC-AL Switch

events 4-12

onglet Paramètres réseau 4-9

onglet PEM Information 4-17

onglet récapitulatif des

ports 4-10

onglet Récapitulatif du

periphérique 4-6

onglet Service 4-8

onglet Telnet 4-14

onglets 4-6

panneau Etat 4-4

presentson 4-2

recherche le numero de

version E-1

telecharge via la CLI,

illustration E-4

telechargement par le menu

Utilitaire de supervision du

commutateur FC-AL

fonctionnalités 1-3

niveau hierarchiques 4-5

V

Valeur par défaut

taux d'interrogation 4-9

Ventilateurs

état, onglet device health 4-7

Résolution des problèmes 5-8

Versions

Microsoft Internet

Explorer 4-1

Netscape Communicator 4-1

utilitaire de supervision

du commutateur,

rechercher E-1

Voyant rouge, effacement 4-4

Voyants

alimentation 4-4

autre 4-4

panneau arrête 1-6

panneau Status 4-4

température 4-4

ventilateurs 4-4

Voyants d'etat du péripérisque 4-4

Voyants de port

commutateur FC-AL 5-6

W

www.compaq.com xii, xiii
