FOIRE AUX QUESTIONS - STORAGEWORKS DLT1 1280 TAPE SUPERLOADER HP

Comment installer le HP StorageWorks DLT1 1280 Tape Superloader ?

Pour installer le HP StorageWorks DLT1 1280 Tape Superloader, commencez par le placer sur une surface plane et stable. Connectez-le à une source d'alimentation, puis utilisez un câble SCSI pour le relier à votre serveur ou station de travail. Assurez-vous que les terminaux SCSI sont correctement configurés.

Que faire si le lecteur de bande ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée et que l'interrupteur est allumé. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, testez une autre prise électrique.

Comment résoudre les erreurs de bande lors de la sauvegarde ?

Si vous rencontrez des erreurs de bande, commencez par vérifier l'état de la bande. Remplacez toute bande usée ou endommagée. Nettoyez le lecteur avec un ruban de nettoyage approprié et assurez-vous que le firmware de votre lecteur est à jour.

Pourquoi mon système ne reconnaît-il pas le DLT1 1280 Tape Superloader ?

Si votre système ne reconnaît pas le lecteur, vérifiez les connexions SCSI et assurez-vous que les terminaux SCSI sont correctement configurés. Vérifiez également que les pilotes nécessaires sont installés sur votre système d'exploitation.

Comment nettoyer le HP StorageWorks DLT1 1280 Tape Superloader ?

Pour nettoyer le lecteur, utilisez un ruban de nettoyage spécifique pour les lecteurs de bande. Suivez les instructions du fabricant pour le nettoyage en profondeur. Ne jamais ouvrir le lecteur à moins d'être qualifié pour le faire.

Comment remplacer une bande dans le Superloader ?

Pour remplacer une bande, ouvrez le panneau d'accès du Superloader. Retirez délicatement la bande usagée et insérez la nouvelle bande en veillant à respecter l'orientation correcte. Refermez le panneau et attendez que le système reconnaisse la nouvelle bande.

Que faire si le Superloader fait du bruit lors du fonctionnement ?

Un bruit excessif peut indiquer un problème. Vérifiez que le lecteur est correctement installé et que rien ne bloque les pièces mobiles. Si le bruit persiste, contactez le support technique de HP pour des diagnostics plus approfondis.

Comment vérifier l'état des bandes dans le Superloader ?

Vous pouvez vérifier l'état des bandes via le logiciel de gestion fourni avec le Superloader. Ce logiciel vous permettra de visualiser les informations sur l'utilisation des bandes et leur état général.

MODE D'EMPLOI STORAGEWORKS DLT1 1280 TAPE SUPERLOADER HP

SuperLoader hp StorageWorks 1/16 cartouches © Hewlett-Packard Company, 2002. Instructions pour l'installation en rack Hewlett-Packard Company ne pourra être tenu responsable des erreurs ou omissions de nature technique ou rédactionnelle qui pourraient subsister dans le présent document. Les informations contenues dans ce document sont fournies « en l'état » sans garantie d'aucune sorte et pourront faire l'objet de modifications sans préavis. Les garanties relatives aux produits HP sont exclusivement définies dans les déclarations de garantie limitée qui accompagnent ces produits. Rien de ce qui a pu être exposé dans la présente ne sera interprété comme constituant une garantie supplémentaire. Instructions pour l'installation en rack du SuperLoader hp StorageWorks 1/16 cartouches Deuxième édition (novembre 2002) Référence : 273558-052 273558-052

Avertissements et précautions

AVERTISSEMENT : avant de commencer, assurez-vous

que le rack est suffisamment stable. Si le rack est équipé de pieds de réglage, abaissez-les et assurez-vous que les pieds stabilisateurs requis sont installés. S'il est fourni, sortez le dispositif anti-basculement du rack. Si ce dispositif n'est pas mis en place, le rack peut basculer et vous pourriez vous blesser ou endommager l'appareil. ATTENTION : p our éviter d'endommager les cartouches et les unités de sauvegarde sur cartouche, placez le SuperLoader de sorte qu'aucune aération ne soit placée directement devant l'unité. Ceci permet de minimiser l'apparition de corps étrangers dans l'unité. ATTENTION : n e retirez pas le capot supérieur du SuperLoader lors de l'installation, vous risqueriez d'endommager ce dernier. Vous pourriez également déformer son châssis et échouer lors de l'installation. ATTENTION : assurez-vous que le rack et tous les appareils montés dans celui-ci sont correctement reliés à la terre. Vérifiez que le courant total des composants du rack ne dépasse pas le courant nominal de l'unité de distribution de l'alimentation ou des prises d'alimentation. ATTENTION : l e S uperLoader est livré avec un magasin et un magasin vide muni d'un obturateur. Celui-ci n'est pas verrouillé. N'utilisez pas la poignée du magasin vide lorsque vous installez le SuperLoader dans le rack. 1 Marquage à l'aide du gabarit Utilisez le gabarit livré avec la librairie pour marquer l'emplacement des écrous de fixation et du matériel de montage sur les montants du rack.

1. Installez deux écrous dans chaque montant avant du rack, dans les

emplacements marqués à l'aide du gabarit.

2. Installez deux écrous dans chaque montant arrière du rack, dans les

emplacements marqués à l'aide du gabarit.

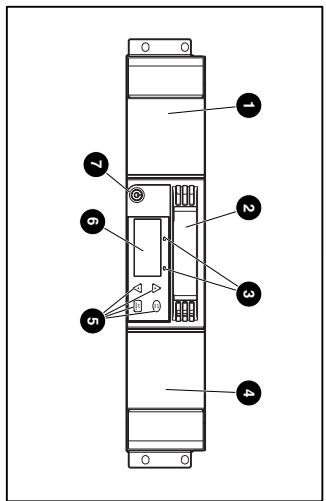

5 Touches de fonction 6 Écran LCD 7 Bouton d'alimentation

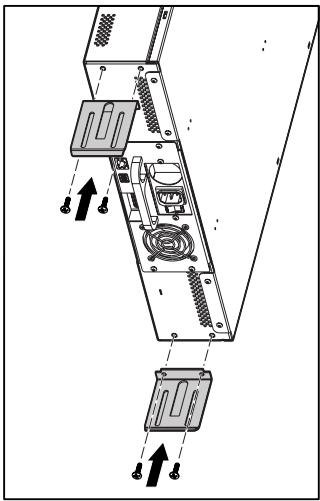

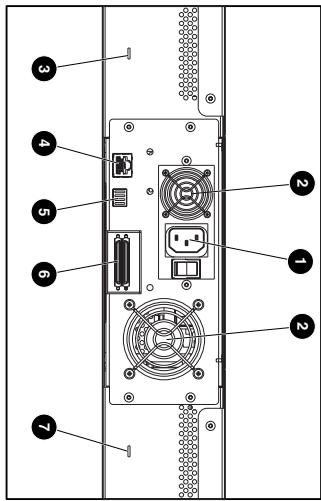

1 Prise d'alimentation 4 Connecteur Ethernet secteur 5 Commutateur d'usine 2 Ventilateur 6 Connecteurs SCSI 3 Fente d'éjection manuelle 7 Fente d'éjection manuelle 3 Fixation des supports de montage 1 Magasin gauche 2 Bac de chargement 3 Voyants d'état 4 Magasin droit 2 Installation de rails optionnels Installez les deux supports de montage à l'arrière du SuperLoader, en serrant les vis à fond. IMPORTANT : assurez-vous que les supports de montage sont alignés avec les côtés du SuperLoader, de sorte qu'ils se positionnent correctement dans les supports en U. Si aucun périphérique n'est installé sous le SuperLoader, utilisez les rails d'installation optionnels afin de soutenir le SuperLoader lors de l'installation. Sinon, passez à l'étape 3.

1. Installez quatre écrous de fixation (deux sur chaque montant) à l'avant du

rack. Installez les premiers écrous deux crans au-dessous de l'écrou inférieur du SuperLoader. Installez les deux écrous suivants deux crans au-dessous des premiers.

2. Insérez un rail de montage optionnel dans le rack, les bords de support

dirigés vers l'avant.

3. Accrochez les languettes courbées autour du montant arrière du rack 1.

4. Alignez le rail de sorte que les orifices recouvrent les écrous précédemment

5. Fixez à l'aide de deux vis 3.

6. Placez l'autre rail de montage optionnel en répétant les étapes 2 à 5.

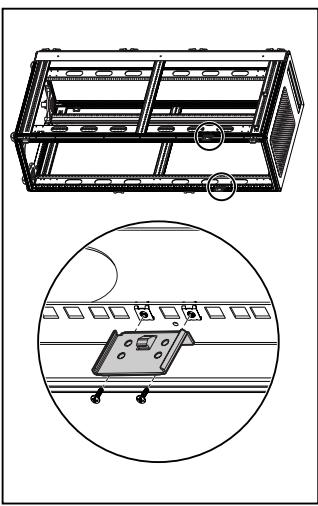

4 Fixation des supports en U Installez un support de montage en U sur chaque montant arrière du rack, en vissant légèrement les vis dans les écrous de fixation. Fixez le côté du support dans deux orifices seulement. Ne serrez pas les vis pour l'instant. 5 Mise en place du SuperLoader Positionnez le SuperLoader dans le rack de sorte que chaque support de montage repose sur un support en U. Chaque support de montage doit glisser dans le support en U.

5. Si le SuperLoader est le dernier périphérique du bus SCSI, installez la

terminaison SCSI fournie sur l'autre sortie SCSI et serrez les vis.

6. Connectez l'autre extrémité du câble SCSI à la carte de couplage SCSI en

utilisant le câble approprié.

7. Mettez sous tension les périphériques que vous avez mis hors tension à

l'étape 2. REMARQUE : le connecteur situé à l'extrémité du câble est décalé. Assurezvous de l'orienter correctement pour pouvoir connecter une terminaison ou un autre câble dans l'autre port. 8 Câblage du SuperLoader La connexion SCSI permet à l'ordinateur hôte de communiquer avec le SuperLoader. REMARQUE : une carte de couplage SCSI doit être installée dans l'ordinateur hôte. Avant de commencer, assurez-vous que votre câble est suffisamment long pour relier le SuperLoader à l'ordinateur hôte. ATTENTION : lors de l'installation des câbles, assurezvous de ne pas endommager les broches SCSI des connecteurs. Des broches endommagées peuvent entraîner un échec de la connexion. Pour établir la connexion SCSI :

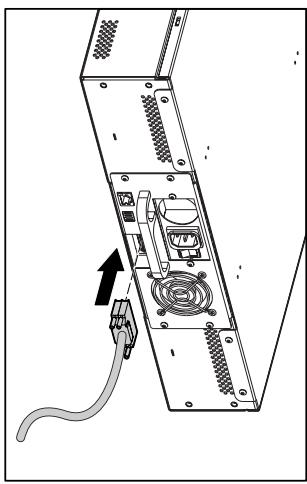

Si l'ordinateur hôte est connecté à un réseau, contactez l'administrateur système avant de le mettre hors tension. Suivez la procédure appropriée pour mettre hors tension tous les périphériques connectés à l'ordinateur hôte. Mettez l'ordinateur hôte hors tension. Connectez le câble SCSI à 68 broches de 1,83 mètre fourni au connecteur SCSI à deux sorties situé à l'arrière de l'unité, et serrez les vis. Vous pouvez connecter le câble SCSI à la sortie de votre choix. REMARQUE : deux câbles SCSI sont fournis. Utilisez le câble approprié qui correspond au connecteur hôte. REMARQUE : ne mettez pas encore l'ordinateur hôte sous tension. Vous devez d'abord configurer le SuperLoader. Si vous n'êtes pas connecté en daisy chain avec un autre SuperLoader, vous devez installer une terminaison sur le connecteur SCSI restant. 6 Fixation du SuperLoader

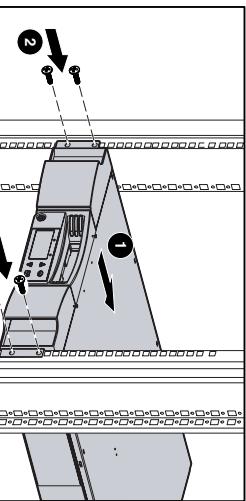

1. Faites glisser le SuperLoader dans son emplacement 1 en respectant les

consignes suivantes : a. Les goujons de montage des pattes avant du SuperLoader doivent glisser dans les orifices situés entre les écrous de fixation. b. Les pattes avant du SuperLoader doivent s'aligner avec les écrous de fixation avant. c. Les supports de montage arrière doivent s'enclencher dans les languettes de verrouillage sur les supports en U.

2. Serrez légèrement une vis dans chaque écrou de fixation avant pour fixer

3. Vérifiez que le SuperLoader est au même niveau, à l'avant comme à l'arrière.

Ajustez-le si nécessaire.

4. Serrez les quatre vis qui fixent les pattes aux écrous de fixation avant.

5. Serrez les quatre vis qui relient les supports en U aux écrous de fixation arrière.

9 Alimentation du SuperLoader Un cordon d'alimentation est fourni avec votre SuperLoader. Vérifiez-le avec soin pour vous assurer que c'est le cordon approprié pour votre pays ou région. Si tel n'est pas le cas, contactez le service clientèle. Pour brancher le cordon d'alimentation :

1. Vérifiez que l'interrupteur situé à l'arrière du SuperLoader est éteint

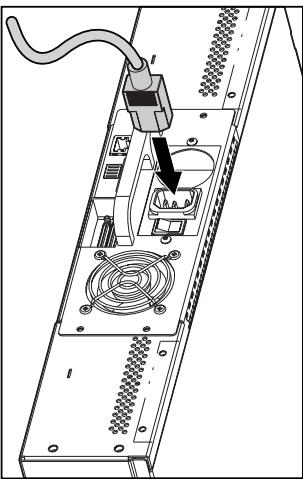

2. Branchez l'extrémité femelle du cordon d'alimentation dans le connecteur

d'alimentation situé à l'arrière du SuperLoader.

3. Branchez l'extrémité mâle du cordon d'alimentation dans la source

d'alimentation. REMARQUE : ne mettez pas l'ordinateur hôte sous tension avant le SuperLoader.

4. Appuyez sur l'interrupteur situé à l'arrière du SuperLoader pour le mettre

sous tension (1 est enfoncé). 7 Connexion des supports de montage Installez et serrez les quatre vis qui relient les supports de montage aux supports en U. Si des options supplémentaires doivent être installées, retirez les rails d'installation optionnels :

1. Retirez les deux vis qui fixent chaque rail à l'avant du rack.

2. Tirez le rail vers l'avant et vers le bas, puis poussez-le vers l'arrière pour

libérer les languettes arrières.

3. Retirez le rail du rack.

ATTENTION : p our éviter tout risque de blessure ou de détérioration du matériel, assurez-vous que les rails d'installation optionnels ou les options du rack correctement installées sont toujours en place sous le SuperLoader. REMARQUE : assurez-vous de ranger les rails d'installation optionnels en lieu sûr pour pouvoir les utiliser lors d'un éventuel déplacement du SuperLoader. Garantie mondiale Présentation et installation du SuperLoader hp StorageWorks 1/16 cartouches Gabarit de montage en rack du SuperLoader hp StorageWorks 1/16 cartouches CD de documentation du SuperLoader hp StorageWorks 1/16 cartouches Manuel de référence du SuperLoader hp StorageWorks 1/16 cartouches Ce document contient des informations relatives aux précautions d'usage à respecter lors de l'utilisation d'un matériel branché sur secteur. Ce document contient des informations relatives à la garantie de votre SuperLoader. Ce document contient des informations relatives à la présentation du produit et des instructions d'installation rapide pour les utilisateurs expérimentés. Ce CD contient les versions électroniques de toute la documentation du SuperLoader 1/16 cartouches en anglais, français, italien, allemand, espagnol, néerlandais et japonais. Cet outil permet de mesurer et marquer rapidement un rack en vue d'installer correctement un SuperLoader 1/16 cartouches. Ce document contient des informations relatives au SuperLoader 1/16 cartouches, notamment des instructions sur l'installation et la configuration du système, le fonctionnement, la maintenance et la résolution de problèmes, ainsi que des caractéristiques techniques. Documentation du produit Livret Informations importantes relatives à la sécurité
