MODE D'EMPLOI STORAGEWORKS DAT 40X6 TAPE AUTOLOADER HP

chargeur automatique hp StorageWorks DAT

guide de démarrage

modèle externe

Digital

Data

Storage

DAT 40 × 6e , DAT 72 × 6e

i n v e n t

ouvre ce volet pour le poster d'installation et de démarrage rapide

UNIX

5

Lecteurs externes - sommaire

Pre-installation

Avant de commencer page 3

Applications de sauvegarde et pilotes page 5

Utilisation du CD-ROM page 7

Vérification de la connexion SCSI page 9

Installation du chargeur automatique

Etape 1 : vérification de l'adresse SCSI du chargeur automatique page 11

Etape 2 : vérification de la valeur de l'interrupteur d'options (systèmes Sun uniquement) page 13

Etape 3 : réglage des interrupteurs de configuration (systèmes UNIX uniquement) page 15

Etape 4 : connexion du cable SCSI page 17

Etape 5 : connexion du cable d'alimentation page 19

Etape 6 : verification de l'installation page 21

Utilisation du chargeur automatique

Votre chargeur automatique HP StorageWorks DAT page 25

Utilisation du support de sauvegarde approprié page 29

Enregistrement de votre chargeur automatique page 33

Utilisation de HP OBDR page 35

Outils de diagnostic page 38

Optimisation des performances page 39

Dépannage page 40

Autres sources d'information page 46

Référence : Q1567-90906

Hewlett-Packard Company exclut toute garantie de quelque nature que ce soit relative à ce document, y compris et de manière non limitative, toute garantie implicite de commerciabilité et d'adéquation à un usage particulier. Enaucun cas, Hewlett-Packard ne peut être tenu pour responsable des erreurs évientuelles containues dans ce document ou de dommages directs, indirects, spéciaux, accessoires ou consécutifs en relation avec la fourniture, les performances ou l'utilisation dudit document.

Ce document contient des informations confidentielles protégées par copyright. Aucune partie de ce document ne peut être photocopée, reproduce ou traduite, sans le consentement préalable écrit de Hewlett-Packard. Les informations containues dans ce document sont sujéttes à modification sans préavis.

Microsoft® MS-DOS® MS Windows® Windows® et Windows NT® sont des marques déposées aux États-Unis de Microsoft Corporation.

UNIX® est une marque déposée de The Open Group.

Hewlett-Packard Company ne sera pas tenu pour responsable des erreurs techniques ou d'édition, ou des omissions contenu dans leprésent document. Les informations sont fournies "en l'objet", sans aucune garantie de quelque nature que ce soit et sont soumises à modification sans préavis. Les garanties des produits de Hewlett-Packard Company sont définies dans les clauses de garantie limitée expresse desdits produits. Aucun élément contenu dans leprésent document ne saurait être considéré comme constituent une garantie supplémentaire.

Imprimé au Royaume-Uni.

Références du produit

Inscriviez ici les références de votre chargeur automatique pour les retrouver facilement en cas de besoin. Le nom du modele est inscrit sur la façade du chargeur ; la réference et le numéro de série sont indiqués sur une étiquette située au bas du chargeur. Le numéro de série s'affiche également au démarrage pendant l'auto-test.

Modèle (type de chargeur) :
Numéro de modèle :
Numéro de série :
Date d'achat/d'instruction :
Adresse SCSI :

Avant de commencer

Modèles HP StorageWorks DAT

Ce guide explique comment installer et faire fonctionner les modèles HP StorageWorks DAT suivants :

Quels systèmes d'exploitation sont pris en charge ?

Les chargeurs automatiques HP StorageWorks DAT peuvent être connectés à des serveurs fonctionnant sous Windows®, NetWare, UNIX, Tru64 et Linux. Pour plus d'informations sur les versions du système d'exploitation qui sont prises en charge, reportez-vous à la rubrique "HP StorageWorks Tape Software Compatibility" sur notre site Web :

Comment connecter le chargeur automatique à mon serveur ?

Respectez les indications suivantes :

Pour des performances optimes, le chargeur automatique doit etre le seul péripérisque connecté au bus SCSI.
- Installez toujours une terminaison sur le bus SCSI.
- Ne connectez pas le chargeur automatique au même bus SCSI que vous disque dur ou de votre contrôle RAID

Votre serveur doit être équipé d'un adaptateur de bus hôte SCSI correctement configuré ou d'un contrôleur SCSI intégré. Your chargeur automatique est livré avec un cable VHD à HD permettant de connecter le chargeur à un port SCSI VHD externe sur le serveur. Il est également livré avec une terminaison multimode. Le cable et la terminaison sont ajustés pour un bus SCSI wide LVD (déférentiel faible tension) ou asymétrique (SE).

Si le cable SCSI fourni avec votre chargeur automatique ne s'adapte pas sur le connecteur SCSI externe de votre ordinateur, vousdezvezcommander un adaptateur ou un nouveau cable. Voir aussi "Vérification de la connexion SCSI", page 9.

Pourquoi le type de bus SCSI est-il important ?

Le type de bus SCSI détermine la vitesse de transfert des données entre les périhériques installés sur le bus et la longueur maximale de cable que l'on peut utiliser. Les chargeurs automatiques prenent en charge un taux de transfert en rafale de 40 Mo/s. Pour obtenir ce niveau de performance, assurez-vous que les chargeurs sont connectés à un bus SCSI de caractéristique égale ou supérieure. Vous devez donc utiliser :

• Un bus SCSI Ultra Wide, Ultra2 Wide, Ultra3 (160) ou Ultra4 (320). Le bus SCSI Ultra Wide prend en charge la vitesse maximale de 40 Mo/s, alors que les bus SCSI Ultra2, Ultra3 et Ultra4 prennten en charge des vitesse supérieures.
• Des cables et terminaisons SCSI certifications LVD. L'interface LVD permet de transférer les données à la vitesse maximale acceptée par le chargeur.

Si vous connectez le chargeur à un bus SCSI de niveau inférieur, il peut fonctionner, mais le transfert de données sera moins rapide.

Les chargeurs ne sont pas compatibles avec les péripériques SCSI HVD (differentiel haute tension).

Comment puis-je vérifier le type de bus SCSI et l'adresse SCSI?

Pour de nombreux systèmes d'exploitation, vous pouvez installer HP Library & Tape Tools à partir du site www.hp.com/support/tapetools et executer la fonction de vérification de l'installation (Install Check) pour connaître la configuration SCSI de votre ordinateur (voir page 38). Vous obtiennent des informations sur le bus et les adresses SCSI utilisés. Pour couver d'autres moyens de vérifier le type de bus SCSI, reportez-vous également au Guide d'utilisation sur le CD-ROM HP StorageWorks Tape.

Ai-je besoin d'autres éléments pour l'installation ?

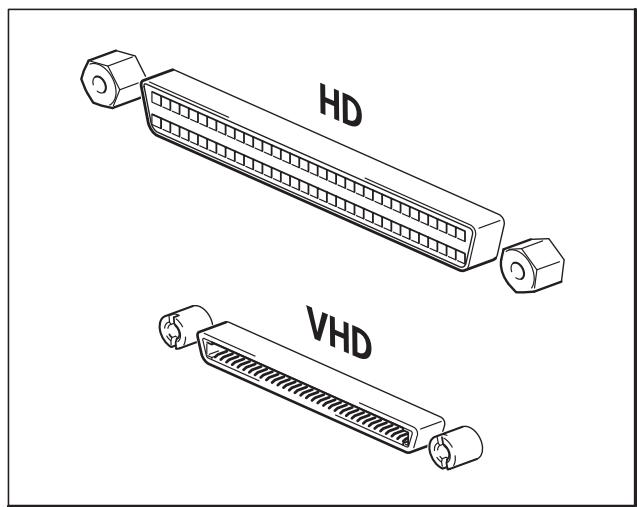

• Si vous disposez d'un connecteur HD au lieu de VHD sur votre serveur, vous devrez acheter, puis installer un adaptateur HD à VHD ou utiliser un cable HD à HD au lieu du cable fourni.
• Si vous serveur ne dispose pas d'un connecteur SCSI d'un début suffisant, vous doivent installer un nouvel adaptateur de bus hôte (ou carte SCSI). Il doit être de type Ultra Wide ou supérieur. Nous recommendons l'utilisation d'un adaptateur de bus hôte Ultra 3 (160) 64 bits. Pour obtenir des informations détaillées sur votre modele de serveur, consultez le site www.hp.com/go/connect. Avant d'installer votre chargeur automatique, vous devrez acheter, puis installer le nouvel adaptateur de bus hôte dans un logement d'extension PCI 64 bits inoccupé de votre serveur. Le kit peut également être installé dans un logement d'extension 32 bits; mais cela risque d'amoiindrir les performances du chargeur.

Pour obtenir la liste des produits et configurations recommendés et obtenir des informations relatives à la commande de fournitures, consultez nos sites Web :

Applications de sauvegarde et pilotes

Application de sauvegarde

Pour des performances optimes, il convient d'utiliser une application de sauvegarde adaptée à la configuration de votre système. Dans un environnement à connexion directe, où le chargeur automatique est relié à un serveur autonome, vous pouvez utiliser une application de sauvegarde conçue pour un environnement à un seul serveur. Dans les configurations en réseau, vous doivent dispose d'une application de sauvegarde prénant en charge les environnements d'entreprise. HP, Veritas, Legato, Yosemite et Computer Associates fournissent des produits adéquats. Vous trouvrez des informations détaillées sur ces produits et d'autres produits appropriés sur notre site Web de connectivité.

1 Visitez notre site Web de connectivité à l'adresse suivante: www. hp. com/go/connect et selectionnez tape backup (sauvegarde sur bande).
2 Sélectionnez software compatibility (compatibilité logicielle).
3 Sélectionnez votre système d'exploitation et le modele de votre chargeur automatique dans le tableau. Une liste d'applications de sauvegarde prises en charge apparait à l'écran. Cela vous indique également si votre configuration est compatible avec la fonction HP OBDR (HP One-Button Disaster Recovery). Tous les chargeurs automatiques HP StorageWorks DAT prennten en charge HP OBDR. Toutefois, vous ne pouvez utiliser cette fonction que si votre configuration système et votre application de sauvegarde la prennten également en charge (voir "Utilisation de HP OBDR" à la page 35).
4 Assurez-vous que votre application de sauvegarde prend en charge les chargeurs automatiques HP StorageWorks DAT et téléchargez les mises à niveau ou correctifs si nécessaire.

Pilotes

Utilisateurs Windows

Avant d'installer le chargeur automatique, téléchargez le pilote HP à partir de notre site Web: www. hp. com/support. Reportez-vous au fichier README fourni pour obtenir des informations spécifiques sur l'installation des pilotes Windows NT, Windows 2000, Windows XP et Windows Server 2003. Ce fichier vous indique si vous devez installer le pilote avant ou après avoir installé le chargeur automatique.

Si vous ne disposez pas d'un accès à Internet, vous pouvez utiliser les pilotes se trouvant sur le CD-ROM HP StorageWorks Tape ; cependant, les versions figurant sur le CD-ROM ne sont peut-être pas les plus récentes.

Utilisateurs UNIX

Les applications de sauvegarde recommendées utilisent les pilotes de périhériques intégrés et standard du système d'exploitation. Pourmettre à niveau les pilotes, nous vous recommandons d'utiliser le correctif fourni avec la derniere version du système d'exploitation ou de configurer les fichiers de périhériques, comme décrit dans le Guide de configuration UNIX sur le CD-ROM.

Utilisateurs IA64

Si vous effectue une installation sous un système IA64, par exemple un serveur HP Integrity, consultez la page Web www. hp. com/go/connect pour obtenir des informations récentes sur la disponibilité des mises à niveau d'applications de sauvegarde et des pilotes.

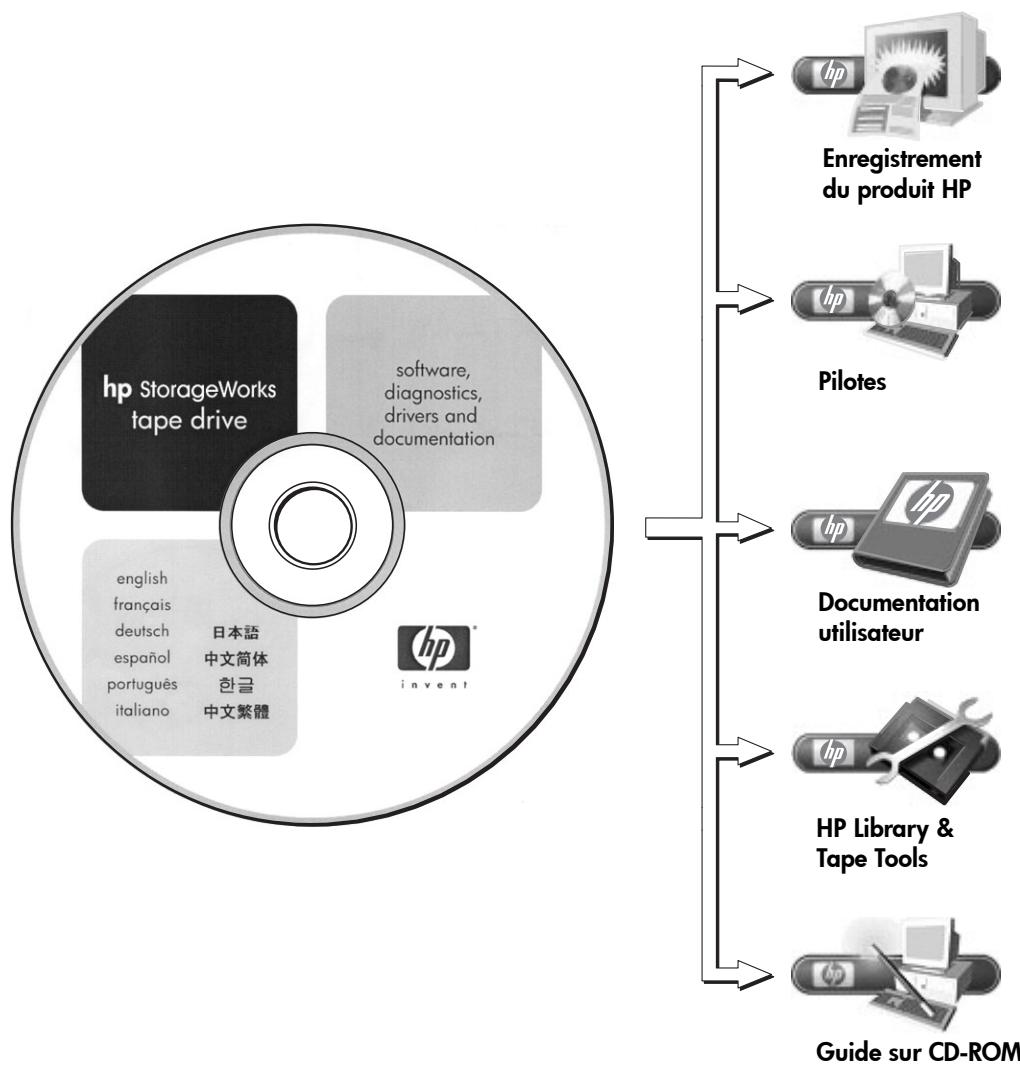

Figure 1: le CD-ROM HP StorageWorks Tape

Utilisation du CD-ROM

Le CD-ROM HP StorageWorks Tape contient des pilotes, des utilisaires et des informations utiles destinées à vous aider à installer et utiliser votre chargeur automatique. Avant l'installation, les utilisateurs Windows et HP-UX peuvent se référer au logiciel HP Library & Tape Tools pour vérifier les informations relatives aux adresses SCSI sur le bus SCSI. Les autres utilisateurs UNIX peuvent imprimer le Guide de configuration UNIX.

Pilotes

Pour obtenir des informations détaillées sur les pilotes, consultez le fichier README correspondent (répertoires DRIVERS) sur le CD-ROM HP StorageWorks Tape. Il existe un sous-repéertoire pour chaque système d'exploitation.

Le logiciel HP Library & Tape Tools fournit des utilisaires de diagnostic et de dépannage. Il vous permet d'identifier correctement votre produit, de vérifier les informations relatives à l'adresse SCSI sur le bus SCSI, d'executer des tests, de procéder à des mises à niveau du micrologiciel et, le cas échéant, de générer des informations complètes que vous devrez communiquer au service d'assistance pour effectuer le dépannage. Pour plus d'informations, reportez-vous à la page 38.

Documentation utilisateur

Pour consulter un Guide de configuration UNIX et un Guide d'utilisation en ligne contenant des informations plus détaillées sur l'utilisation du chargeur automatique HP StorageWorks DAT, reportez-vous à la section "Documentation utiliser" sur le CD-ROM HP StorageWorks Tape.

Consultez la documentation de votre application de sauvegarde pour obtenir des instructions sur la sauvegarde et la restauration des données.

Guide sur CD-ROM

Le Guide sur CD-ROM fournit une vue d'ensemble de l'arborescence des fichiers contenus sur le CD et des informations relatives aux langues utilisées pour la réduction du contenu du CD-ROM. Il contient également un ensemble d'URL et de liens permettant d'obtenir des informations détaillées.

Enregistrement du produit HP

Pour enregistrer votre nouveau chargeur automatique par voie électronique via Internet, utilisez le lien "Product Registration" (Enregistrement du produit), sur le CD-ROM HP StorageWorks Tape.

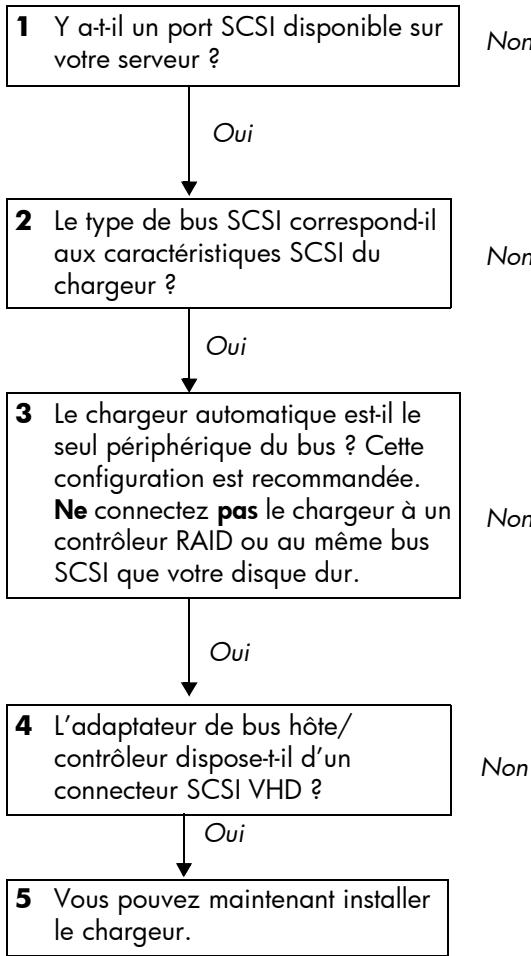

Figure 2: verification de la connexion SCSI

Vérification de la connexion SCSI

Répondez aux questions suivantes pour vérifier votre connexion SCSI. Beaucoup d'utilisateurs peuvent se reporter à HP Library & Tape Tools pour vérifier le type de bus SCSI (voir page 38). Si vous répondez à toutes les questions par l'affirmative, vous pouvez installer votre chargeur automatique. En cas de réponse négative, vous devrez certainement acheter etinstaller des éléments supplémentaires. Pour obtenir des informations sur la compatibilité etles produits, consultez la page www.hp.com/go/connect.

Achetez l'un des adaptateurs de bus hôtes recommendés et installez-le dans un logement d'extension PCI 64 bits inoccupé. L'adaptateur de bus hôte peut également être installé dans un logement d'extension PCI 32 bits, mais cela risque de nuir à ses performances.

Voir le tableau ci-dessous. Si le bus SCSI ne correspond pas aux caractéristiques recommandées pour le lecteur, les performances de ce dernier ou du bus risquent d'être affectées. Envisagez de replacer votre carte par l'un des adaptateurs de bus hôtes recommandés.

Si vous disposez d'un adaptateur Ultra, les performances risquent d'être affectées. Envisagez d'installer (si vous disposez d'un logement PCI disponible) ou de replacer votre carte par un adaptateur de bus hôte de type Ultra2, Ultra3 (160) ou Ultra4 (320). Assurez-vous que le dernier péripérisque du bus est doté d'une terminaison.

Achetez puis installez un adaptateur HD à VHD ou utilisez un cable HD à HD au lieu du cable HD à VHD fourni.

tableau 1 : types de bus SCSI pris en charge

Type de bus SCSI	Prise en charge
LVD ultra wide	Oui. Cette configuration est recommendée à condition que le lecteur soit le seul péripérisque liévenu sur le bus SCSI.
Ultra 2 LVD, Ultra 3 (160) LVD, Ultra 4 (320) LVD	Oui. Ces configurations sont recommendses, en particulier si plusieurs péripérisques sont prêents sur le bus SCSI.
Ultra wide, asymétrique	Oui. En revanche, cette configuration n'est pas recommendée car elle limite les performances.
Ultra narrow, asymétrique	Oui. En revanche, cette configuration n'est pas recommendée car elle limite les performances et vous nevez disposér d'un cable ou d'un adaptateur ajustat.
Différentiel haute tension (HVD)	Non. Le lecteur ne fonctionnera pas et vous risquez d'endommager le lecteur ou le contrôleur.

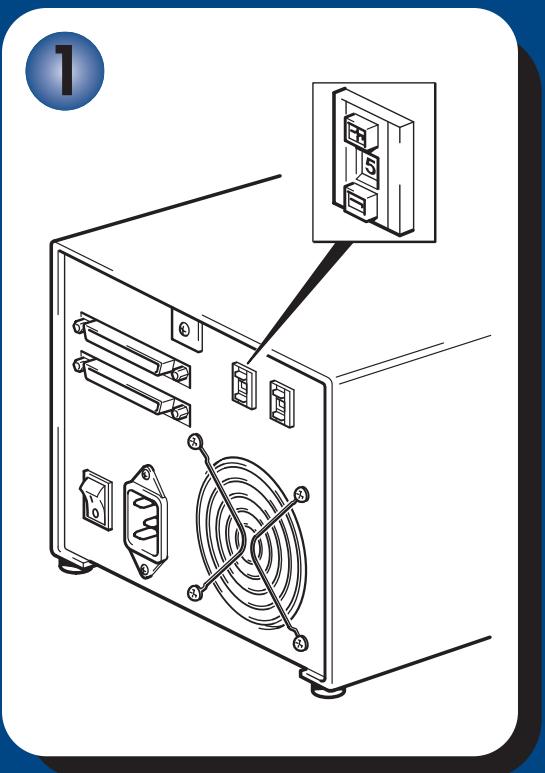

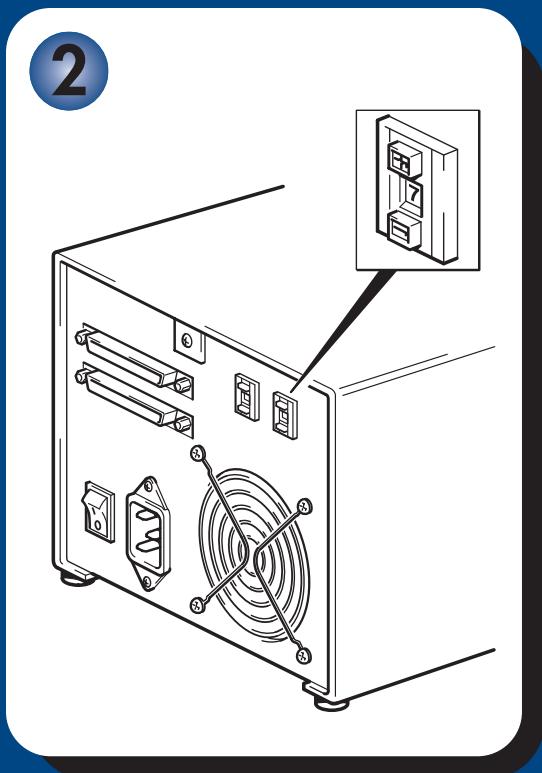

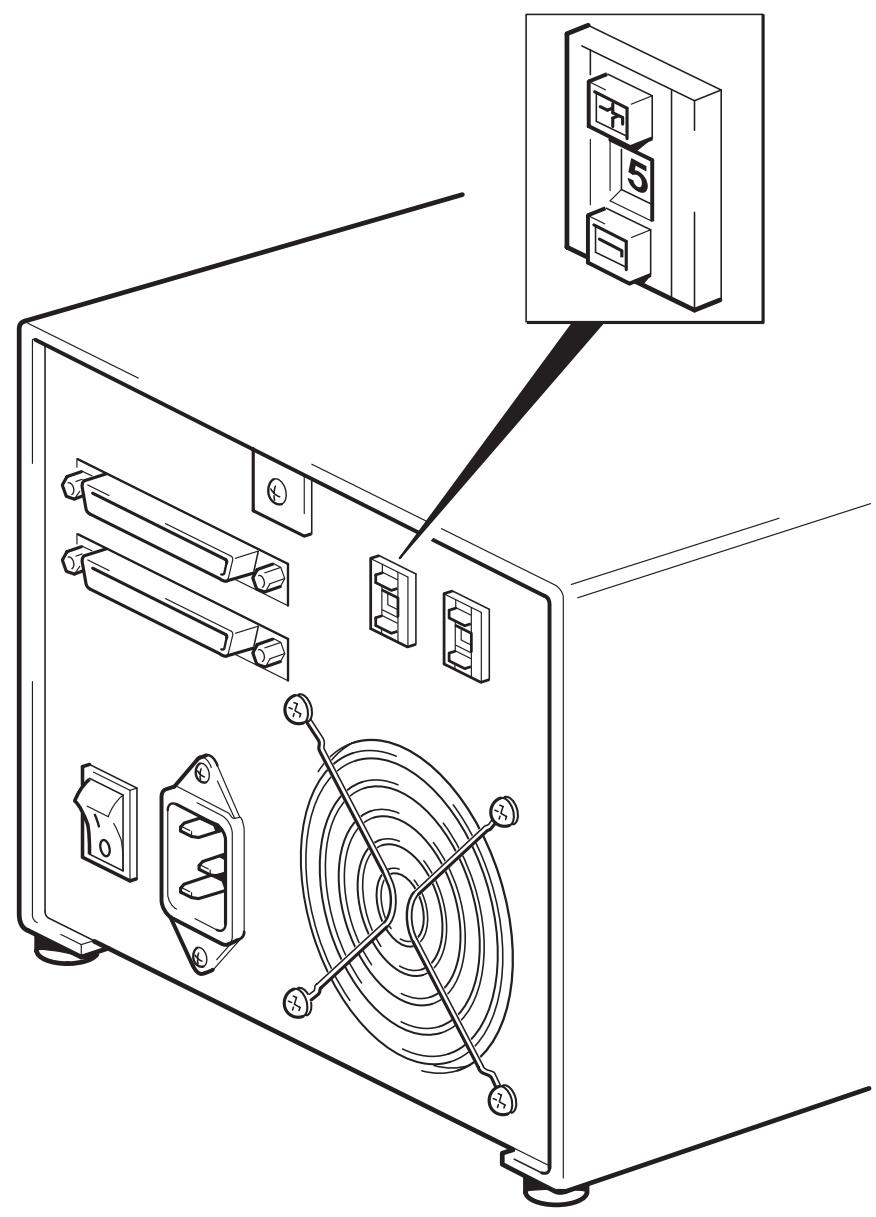

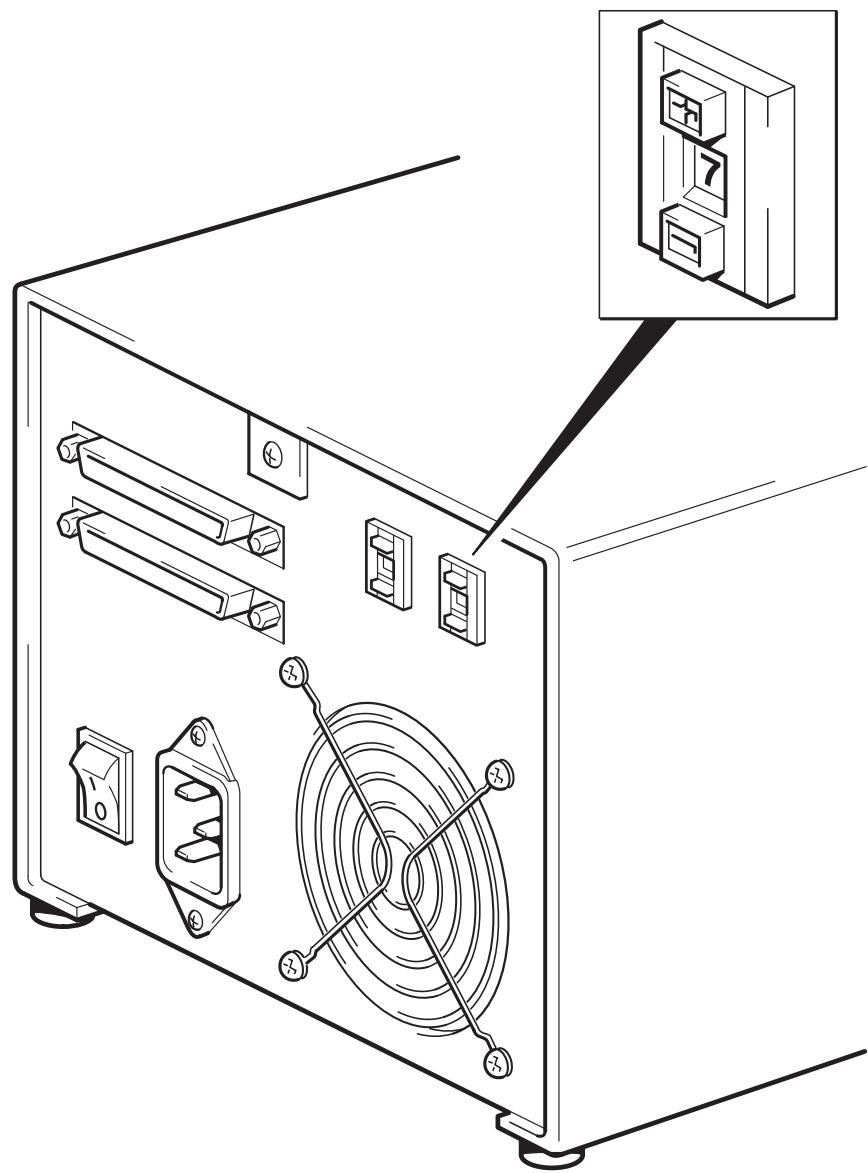

Figure 3: vérification de l'adresse SCSI du chargeur automatique

Etape 1 : vérification de l'adresse SCSI du chargeur automatique

Note

Votre chargeur automatique HP StorageWorks DAT est livré avec l'adresse SCSI par défaut de 5. Chaque périphérique présente sur le bus SCSI doit posseder un numéro d'adresse SCSI unique. Touta adresse (ID) non utilisée comprende entre 0 et 15 peut être attribuée au chargeur automatique. N'utilise pas l'ID SCSI 7, réservée au contrôleurs SCSI. L'adresse SCSI 0 est habituellement affectée au disque racine et ne doit pas non plus être employée sauf si le chargeur automatique se trouve sur un bus SCSI dédié.

1 Deteirminz si vous devezCHOIsir une adresse SCSI differente de cette par defaut,reglee sur 5.

Sur de nombreux systèmes d'exploitation, vous pouvez installer HP Library & Tape Tools à partir du CD-ROM HP StorageWorks Tape et executer la fonction de vérification de l'installation (Install Check) pour connaître la configuration SCSI de votre ordinateur (voir page 38). Vous obtiennent des informations sur le bus et les adresses SCSI utilisés.

Le Guide de configuration UNIX sur le CD-ROM HP StorageWorks Tape contient également des instructions sur la procédure à suivre pour déterminer les adresses SCSI des périhériques prênts sur des serveurs UNIX.

2 Modifiez, si nécessaire, l'adresse SCSI du chargeur.

A l'aide d'un petit tournevis ou d'un stylo à bille, appuyez sur les boutons du sélecteur d'adresse SCSI situé sur le panneau arrêté (voir figure 3), jusqu'à ce que la valeur souhaitée s'affiche. N'utilise pas de crayon à papier car de petites particules de graphite pourrait pénétrer dans le lecteur.

Note

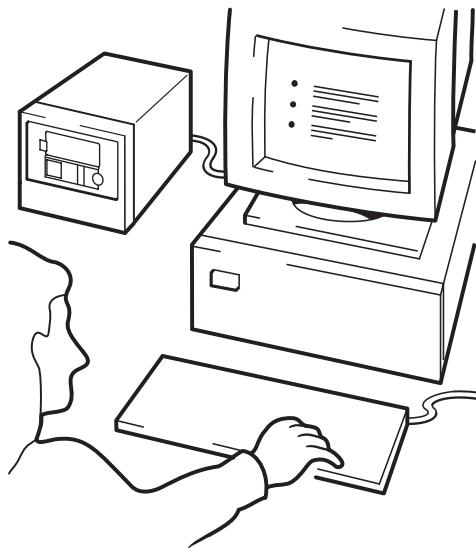

Les adresses SCSI du serveur et du chargeur automatique ne sont vérifiées qu'au démarrage. Pour modifier l'adresse SCSI après l'installation, éteignez le serveur et le chargeur, puis modifiez l'adresse SCSI du chargeur. Rallumez ensuite ce dernier, puis le serveur.

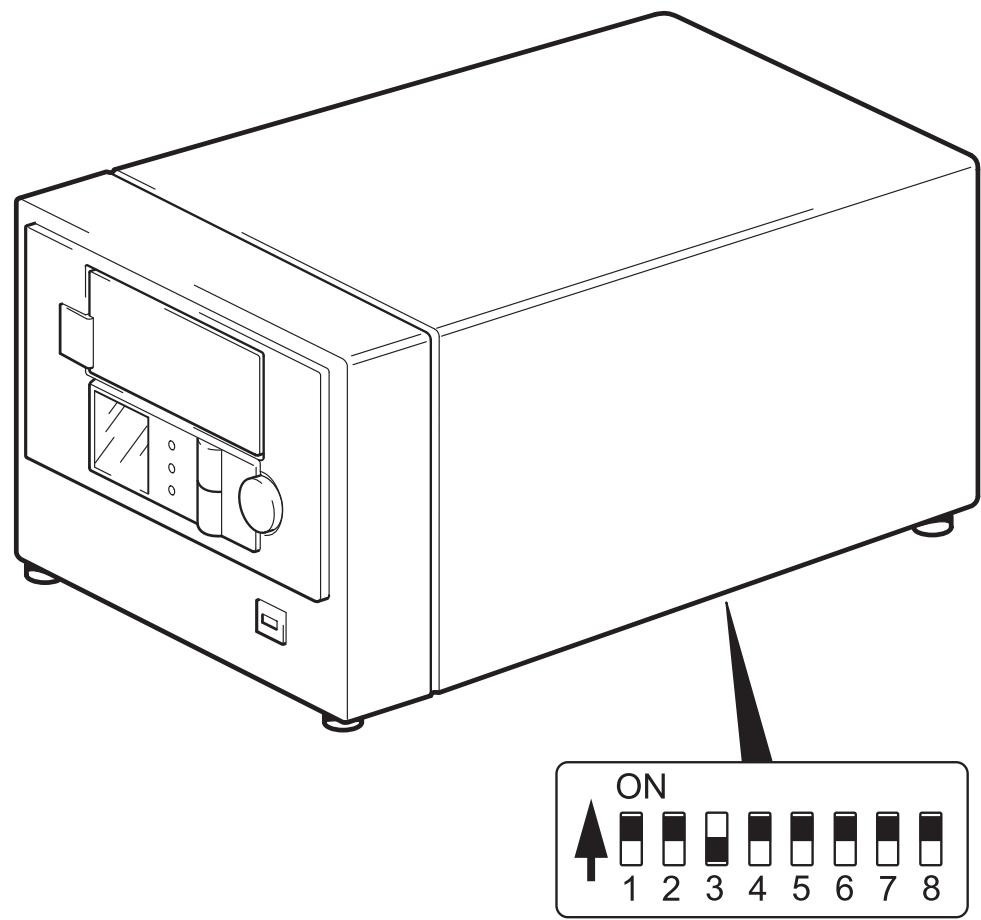

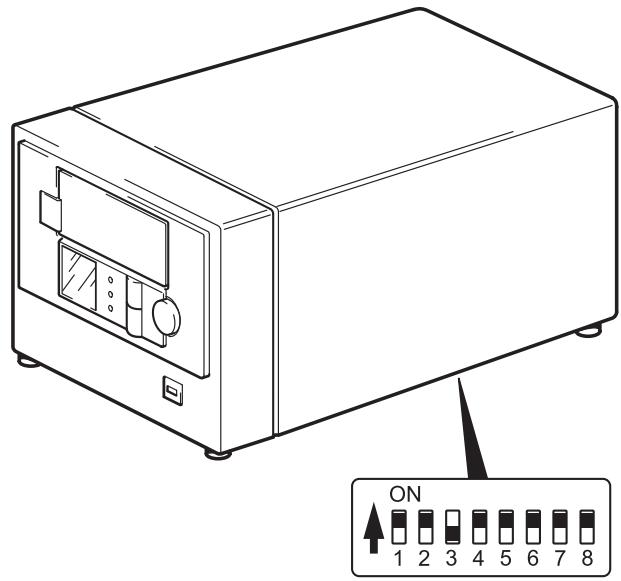

Figure 4 : vérification de la valeur de l'interrupteur d'options

Etape 2 : vérification de la valeur de l'interrupteur d'options (systèmes Sun uniquement)

Lisez cette section uniquement si vous installez le chargeur automatique sur une station de travail Sun équipée de Solaris version 2.6 ou antérieure. Si vous utilisez votre chargeur avec un système fonctionnant sous UNIX, passez à l'objet 3 ou directement à l'objet 4 si vous utilisez votre chargeur avec un PC sous Windows.

La valeur de l'interrupteur d'options permet de configurer le chargeur automatique pour des systèmes spécifique. La valeur par défaut 7 est correcte pour la plupart des systèmes et ne doit être modifiée que pour les stations de travail Sun ou les serveurs équipés de Solaris v. 2.6 ou antérieure.

Système	Valeur
Par défaut, HP-UX, HP TRU64, HP OpenVMS, IBM AIX, Linux, Sun Solaris v. 2.7 et ultérieure	7
Sun Solaris v. 2.6 ou antérieure (les stations de travail/serveurs équipés des dernières versions de Solaris utilisent la valeur par défaut 7)	5

1 Vérifiez que l'interrupteur d'options du chargeur automatique (interrupteur de droite sur la figure 4) est régé sur la valeur ajustée, comme le montre le tableau ci-dessus. Changez uniquement la valeur de l'interrupteur à 5 pour les stations de travail Sun équipées de Solaris v. 2.6 ou antérieure.
2 Si l'interrupteur d'options n'est pas reglé comme il convient pour votre système, modifiez les réglages par défaut des interrupteurs situés à l'arrière du lecteur, comme le montre la figure 4.

Figure 5: réglage des interrupteurs de configuration (UNIX)

Etape 3 : réglage des interrupteurs de configuration (systèmes UNIX uniquement)

Lisez cette section uniquement si vous installez votre chargeur automatique sur un système UNIX. Passez directement à l'objet 4 si vous installez votre chargeur sur un PC sous Windows.

1 Consultez le Guide de configuration UNIX figurant sur le CD-ROM HP StorageWorks Tape pour obtenir des conseils précis relatifs à votre système d'exploitation.

Le tableau ci-dessous récapitule les valeurs d'interrupteur d'options typiques pour différents types de serveur, mais vous trouvrez des informations plus détaillées dans le Guide d'utilisation en ligne.

	Numéro de commutateur
Type de système	1	2	3	4	5	6	7	8
Par défaut et sur la plupart des PC	On	On	Off	On	On	On	On	On
Systèmes HP Tru64 v.5.0	On	On	Off	On	On	On	On	On
Systèmes HP Tru64 v.4.0	On	On	Off	On	On	On	On	Off
Systèmes HP OpenVMS	On	On	Off	On	On	On	On	On
Systèmes HP-UX	On	On	Off	On	On	On	On	On
Systèmes IBM AIX	On	On	Off	On	On	On	On	On
Systèmes d'exploitation Linux	On	On	Off	On	On	On	On	On
Sun Solaris, version 2.7 et supérieure	On	On	Off	On	On	On	On	On
Sun Solaris, version 2.6 et inférieure	On	On	Off	Off	On	On	Off	Off

2 Si votre configuration UNIX l'exige, modifiez la position des interrupteurs de configuration situés sous le chargeur automatique : les réglages par défaut sont indiqués à la figure 5.

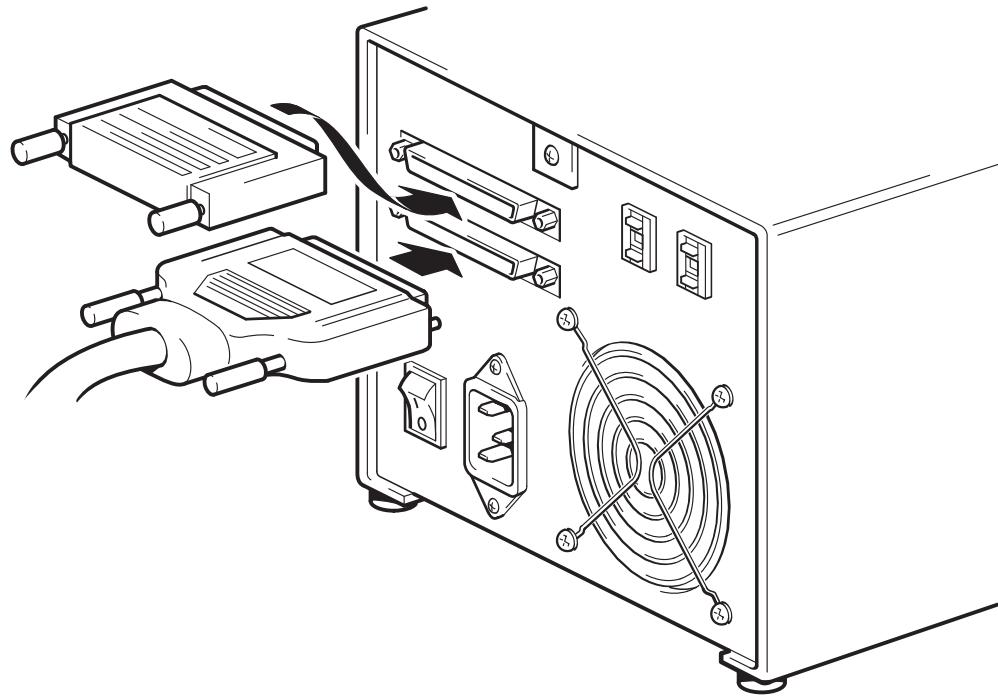

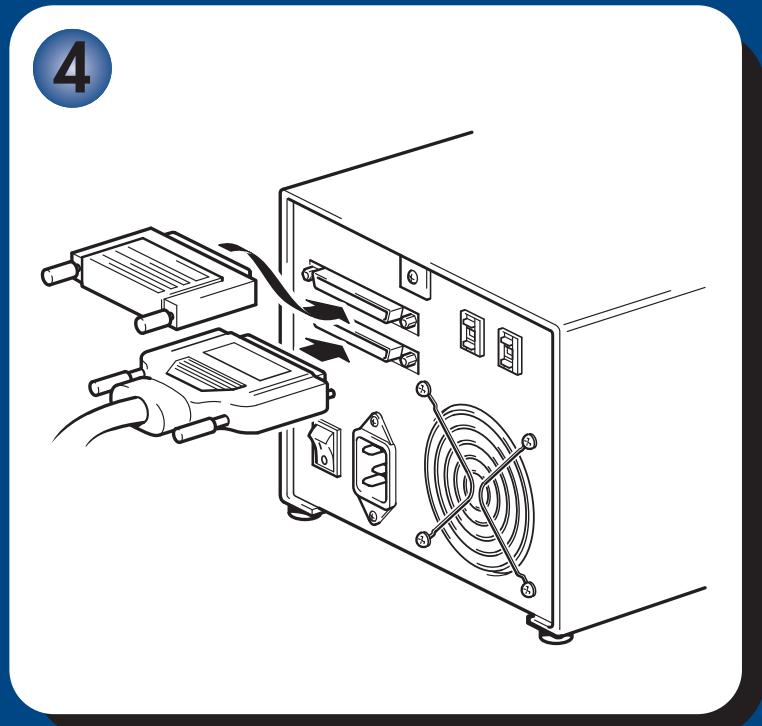

Figure 6: connexion du cable SCSI

Étape 4 : connexion du cable SCSI

Un cable SCSI VHD à HD wide est fourni pour connecter votre chargeur automatique HP StorageWorks DAT à un port SCSI VHD sur un bus SCSI LVD. Si vous serveur dispose d'un port SCSI HD, vous doivent acheter et installer un adaptateur VHD à HD ou utiliser un cable HD à HD au lieu du cable fourni. Pour connaître les produits recommendés, consultez notre site Web : www . hp . com / go / connect .

Attention Pour éviter d'endommager le serveur ou le chargeur automatique, assurez-vous qu'ils sont hors tension lorsque vous connectez le cable SCSI.

Assurez-vous que vous étés connecté à un bus SCSI recommandé. Voir "Vérification de la connexion SCSI" à la page 9. Ne connectez pas le chargeur au même bus SCSI que votre contrôleur RAID. Pour des performances optimes, nous vous recommendons d'installer votre chargeur automatique HP StorageWorks DAT sur un bus SCSI dédié. Si tel n'est pas le cas, ne le connectez pas au même bus que votre disque dur.
2 Arrêtez le système normalement, puis mettez le serveur hors tension, ainsi que tous les périhériques connectés.
3 Effectuez la connexion VHD du cable SCSI au connecteur SCSI externe du serveur et voirlez a bien serrer les vis.
4 Effectuez la connexion HD du cable SCSI à l'un des connecteurs SCSI sur le panneau arrêté du chargeur automatique et fixez-le en serrant les vis (voir figure 6).
5 Branchez la terminaison multimode sur l'autre connecteur SCSI du chargeur automatique et fixez-la à l'aide des vis. Cette terminaison détecte si l'adaptateur hote de bus est asymétrique (SE) ou LVD et fournit automatiquement la terminaison appropriée.

Pourquoi le chargeur automatique a-t-il besoin d'une terminaison ?

Les terminaisons sont indispensablees dans la mesure ou elles fournissent la tension appropriée au bus SCSI et empêchent les réflexions de signaux indésirables de perturber le transfert de données. La règle est la suivante :

une terminaison doit être installée aux deux extrémités physiques du bus et seulement aux extrémités.

Normalement, l'adaptateur de bus hote constitue une extrémité du bus SCSI et fournit une terminaison. Vous doivent par conséquent vous assurer que l'autre extrémité du bus est dotée d'une terminaison. Si le chargeur automatique se trouve à l'extrémité du bus SCSI, la terminaison doit être connectée au chargeur.

Si vous voulez connecter d'autres périhériques au bus SCSI après le chargeur automatique, retirez la terminaison SCSI et connectez le périhérique suivant à ce connecteur SCSI. Veiliez à connecter la terminaison au dernier périhérique de la chaîne.

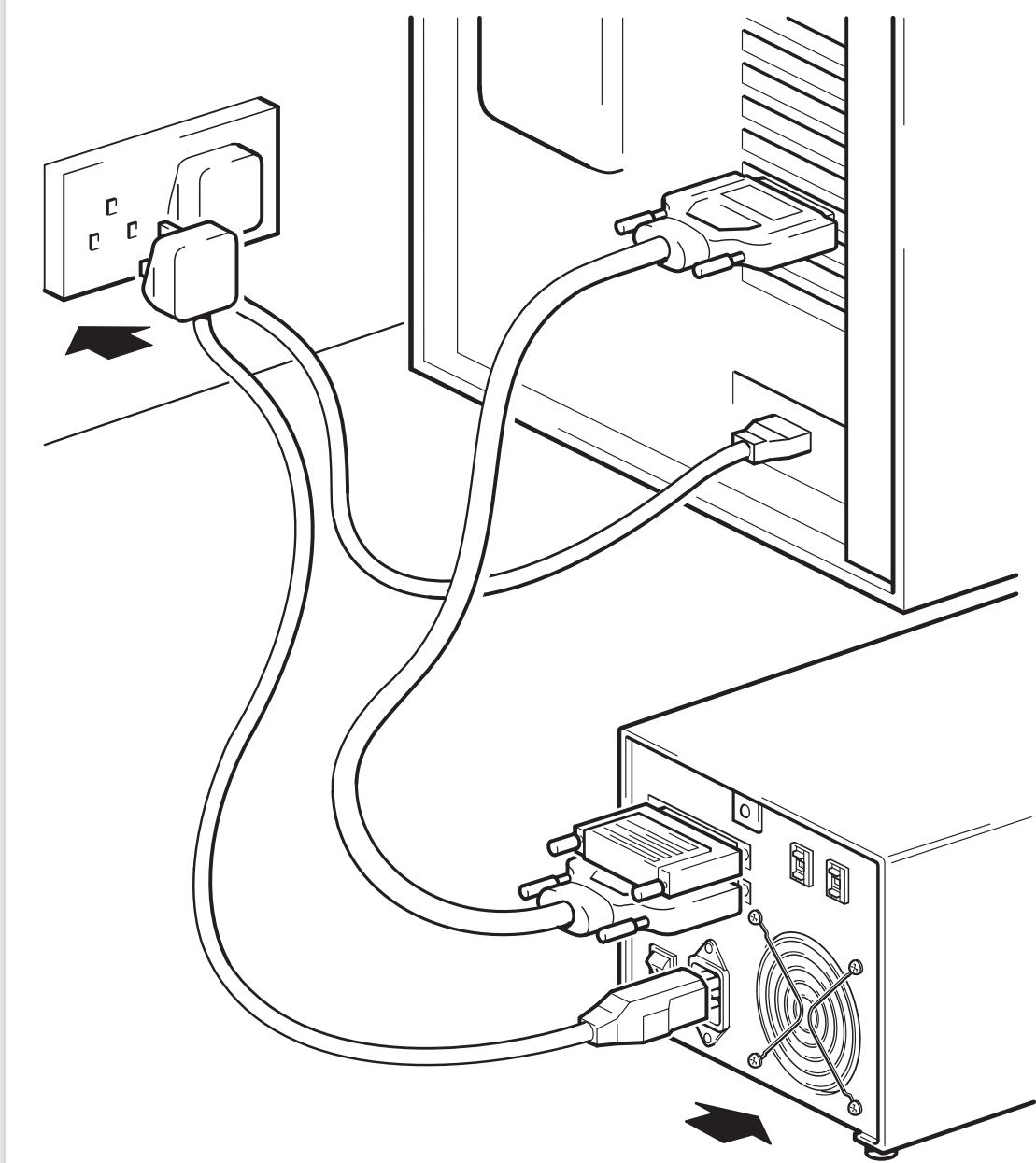

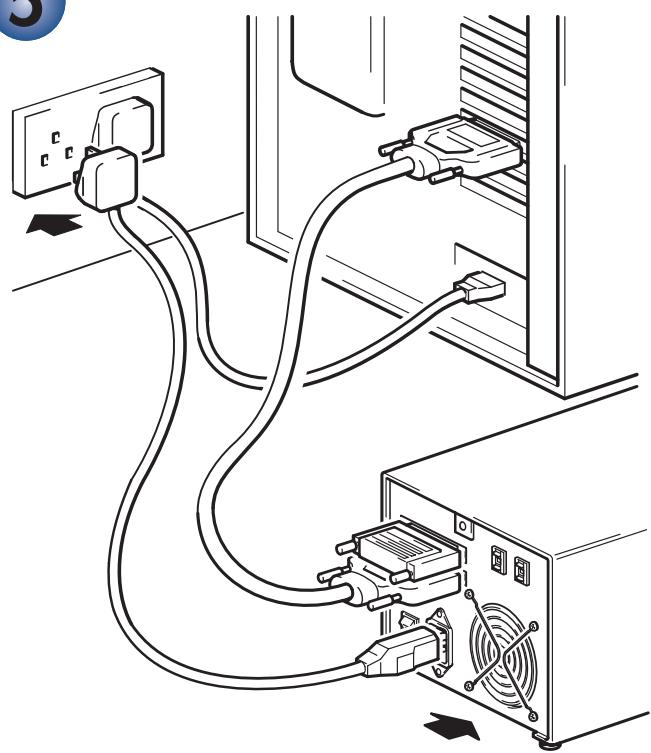

Figure 7: connexion du cable d'alimentation

Etape 5 : connexion du cable d'alimentation

Les chargeurs automatiques externes HP StorageWorks DAT fonctionnent dans la plage de tensions de 100 à 240 volts (0,7 A, 50-60 Hz). Aucun réglage n'est nécessaire. Pour brancher votre chargeur sur le secteur, procédez comme suit :

Assurez-vous que le chargeur automatique est hors tension (OFF). L'interrupteur se trouve à l'arrête du chargeur.
2 Branchez le cable d'alimentation dans le connecteur situé sur le panneau arrêté du chargeur automatique. (voir figure 7).
3 Branchez l'autre extrémité du cable dans la prise de courant.

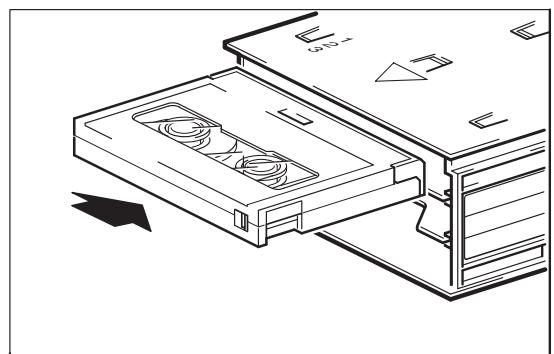

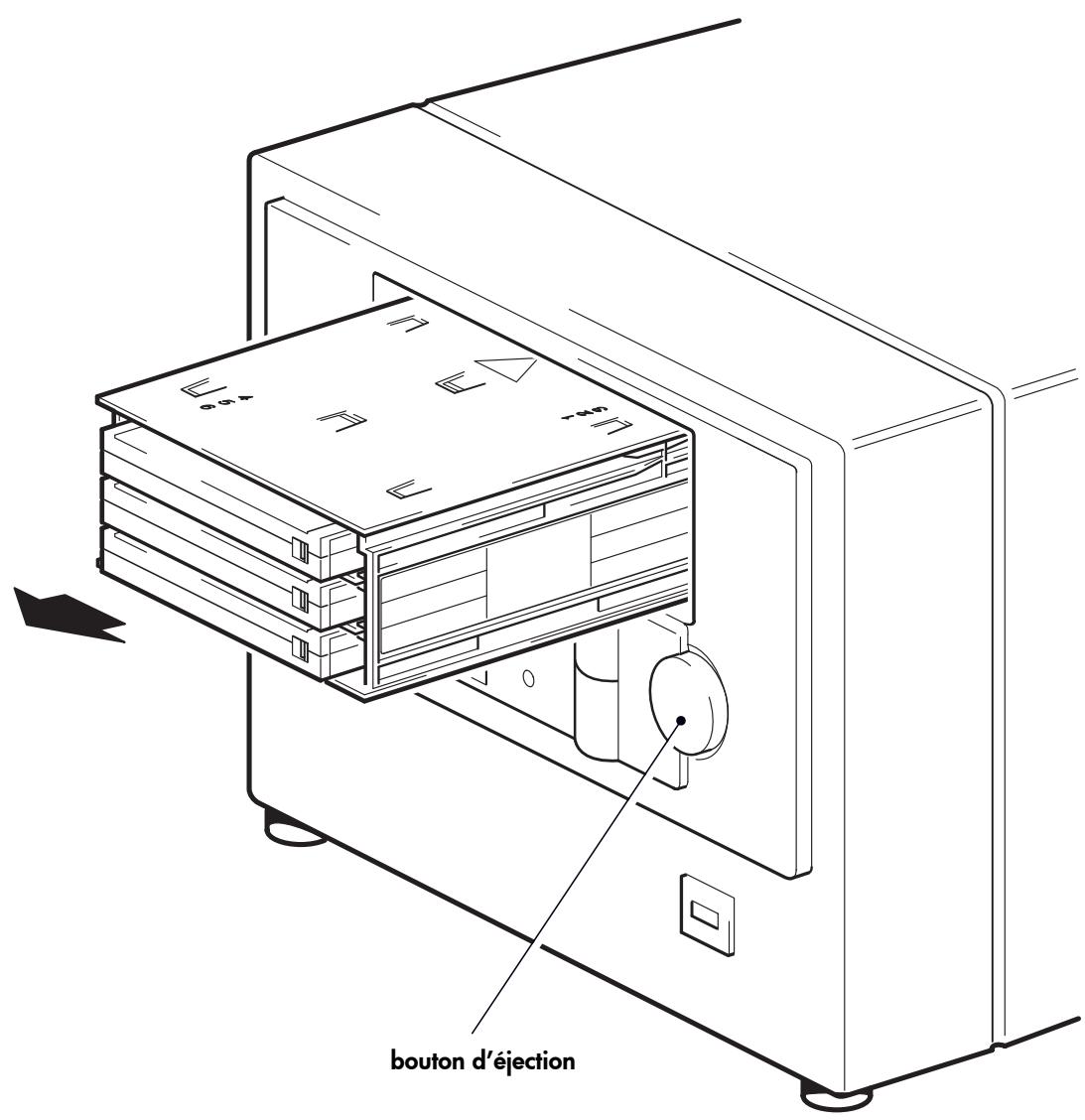

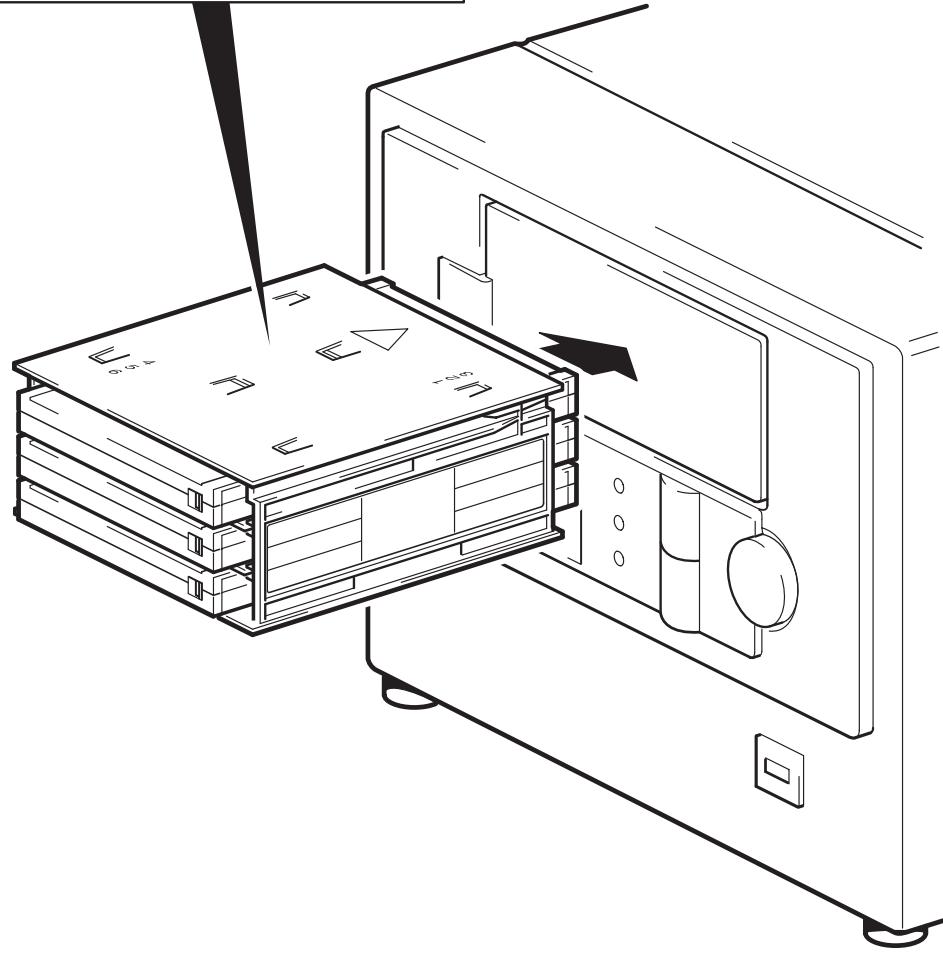

Figure 8 : chargement d'un magasin dans le chargeur automatique

Etape 6 : vérification de l'installation

Après avoir installé le lecteur, vous devez vérifier qu'il fonctionne correctement avant de stocker vos données.

Vérification du fonctionnement

Assurez-vous que vous avez télécharge les évventuels pilotes et mises à niveau nécessaires à votre application de sauvegarde (voir page 5).

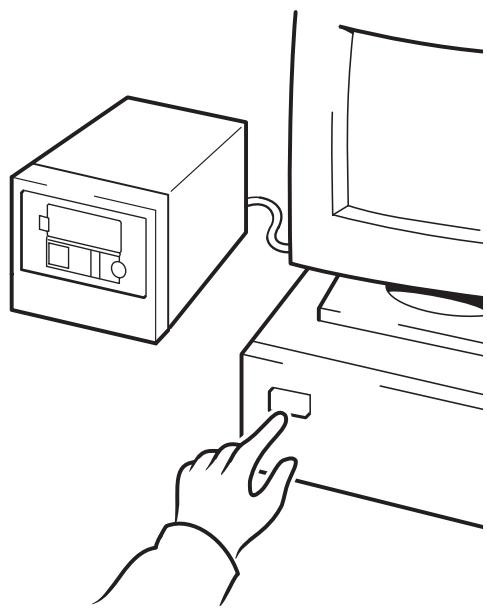

1 Mettez le serveur sous tension.ILA mettra automatique le chargeur sous tension.

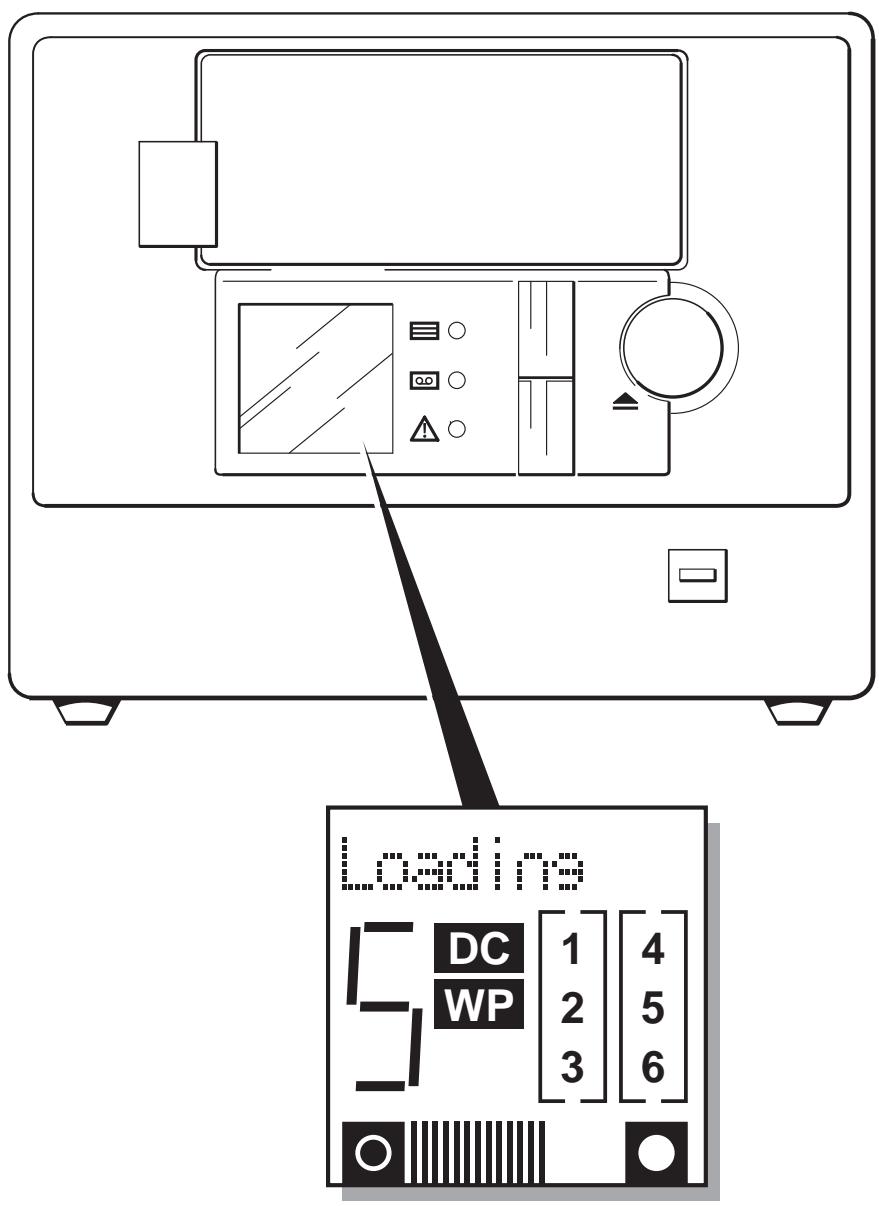

Levoyant d'alimentation s'allume et le chargeur automatique exécute un autotest matériel : les voyants de la face avant clignotent et le message Self Test (Autotest) s'affiche. Le chargeur automatique affiche également le numéro de série ; l'écran affiche alternatively le message Self Test et le numéro de série. A la fin de l'auto-test, tous les voyageurs éteignent et le message affché sur la face avant indique Insert Mag. Pour de plus amples informations sur les voyageants de la face avant et les messages, consultez le Guide d'utilisation en ligne, sur le CD-ROM HP StorageWorks Tape.

Si l'autotest échoue, levoyant Attention de l'utilisateur requise (celui du bas) s'allume de façon continue (orange) tandis que les autres voyants s'éteignent. Si l'autotest échoue, levoyant Attention de l'utilisateur requise (celui du bas) s'allume de façon continue (orange) tandis que les autres voyants s'éteignent. Le cas échéant, éteignez, puis rallumez le chargeur.

2 Vous pouvez maintainant installer l'application de sauvegarde nécessaire (voir page 5) et proceder à un test de sauvegarde et de restauration pour vérifier l'écriture de données sur une bande. Utilisez une cartouche vierge et suivez les instructions fournies par votre application de sauvegarde.

Chargement d'un magasin

1 Placez le nombre de cartouches nécessaires dans le magasin en orientant celles-ci vers le centre du magasin. Vous pouvez utiliser le nombre de cartouches que vous pouzez (1 étant le minimum et 6 le maximum) et les placer dans n'importe quel logement du magasin. Cependant, pour une utilisation plus simple et plus rapide, chargez d'abord le logement n^1 . (HP OBDR nécessite une cartouche dans le logement 1, voir page 36.)
2 Introduisez le magasin dans le chargeur par le volet situé sur la face avant de ce dernier. Veillez à ce que la grande flèche soit bien située sur le dessus du magasin et orientée vers le chargeur, comme le montre la figure 8.
3 Appuyez de façon constante sur le magasin jusqu'à qu'il soit happé et chargé par le mécanisme du chargeur. Ce dernier vérifie alors les logements contenant une cartouche.
4 Une fois la vérification du magasin terminée, sélectionnez et chargez dans le lecteur une cartouche du magasin, en utilisant soit l'application de sauvegarde du serveur hôte, soit les boutons situés sur la face avant du chargeur.
5 Le lecteur procèle à présent à une série de chargement. Cette opération durée 25 secondes maximum entre le moment où la cartouche est introduite et le moment où le lecteur est prét à répondre à la commande suivante de l'hôte. Pour de plus amples informations sur les séquences de chargement et les modes de chargement des chargeurs automatiques, consultez le Guide d'utilisation en ligne, sur le CD-ROM HP StorageWorks Tape.

Figure 9: déchéancement d'un magasin du chargeur automatique

Déchéancement d'un magasin

1 Appuyez sur le bouton d'éjection sur la face avant (voir figure 9.)
2 Le chargeur ejecte le magasin. Cependant, si une cartouche est encore presente dans le lecteur lorsque vous appuyez sur le bouton d'éjection ou si le chargeur est occupé, la réponse du chargeur peut ne pas être immédiate car il termine d'abord la tâche en cours. Vous pouvez ainsi être sur que la tâche sera terminée et qu'aucune donnée ne risque d'être perdue.

Note Le serveur hote peut désactiver le bouton d'éjection en envoyant une commande PREVENT MEDIA REMOVAL (EMPECHER LE RETRAIT DU SUPPORT) par le port SCSI. Le bouton d'éjection reste désactivé tant que l'ordinateur hote n'envoie pas de commande ALLOW MEDIA REMOVAL (AUTORISER LE RETRAIT DU SUPPORT) ou tant que le chargeur n'est pas réinitialisé ou étèint, puis rallumé.

Modes de chargement

Les chargeurs automatiques HP StorageWorks DAT peuvent fonctionner en mode séquentiel (stacker) ou en mode aléatoire. Le mode est défini à l'origine en fonction de ce qui se passé lorsque vous introduisez le magasin :

• si l'ordinateur hote envoie l'ordre d'introduire une cartouche du magasin dans le lecteur, le chargeur passée en mode aléatoire;
• si vous choisissez une cartouche en appuyant sur le bouton de seLECTION, puis la chargez en appuyant sur le bouton de chargement d'une cartouche, le chargeur automatique passé en mode séquentiel (stacker).

Pour de plus amples informations sur les modes de chargement des chargeurs automatiques, consultez le Guide d'utilisation en ligne, sur le CD-ROM HP StorageWorks Tape.

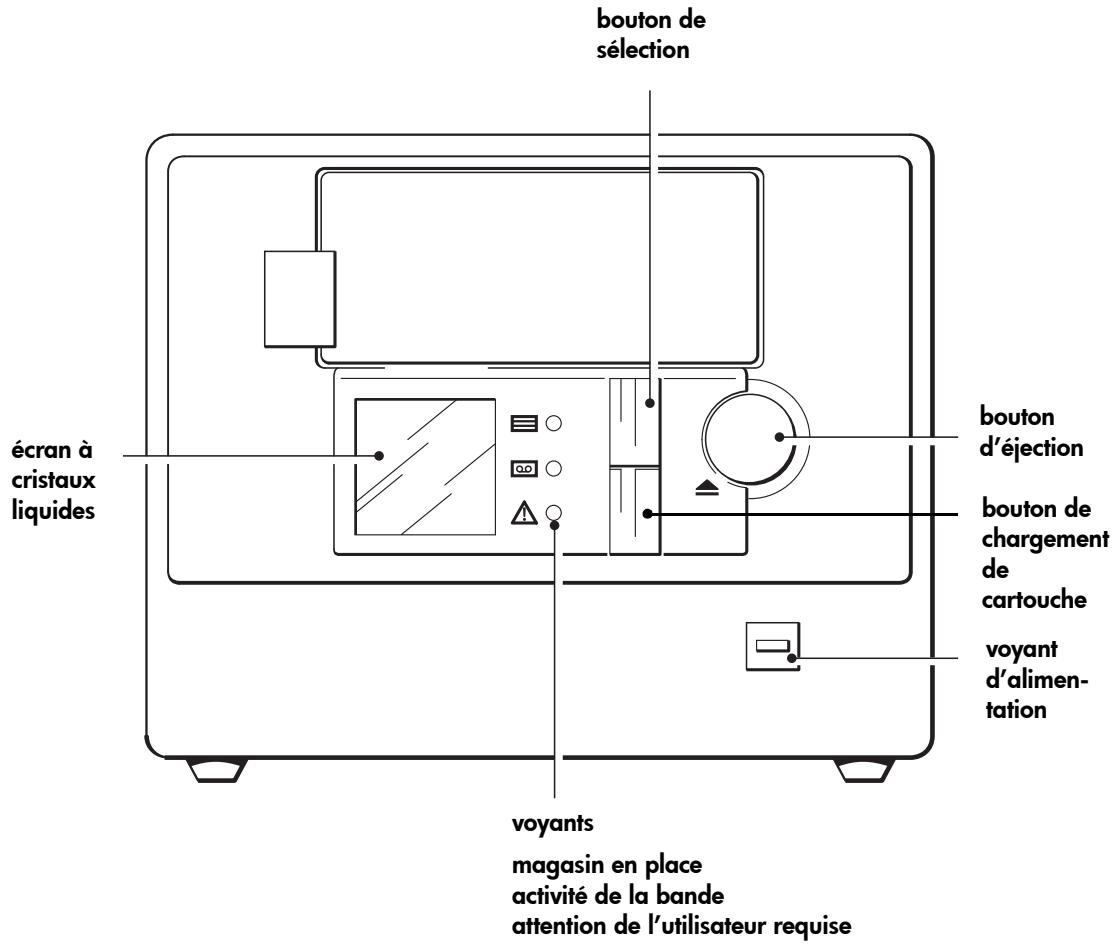

Figure 10 : boutons et voyants du chargeur automatique HP StorageWorks DAT

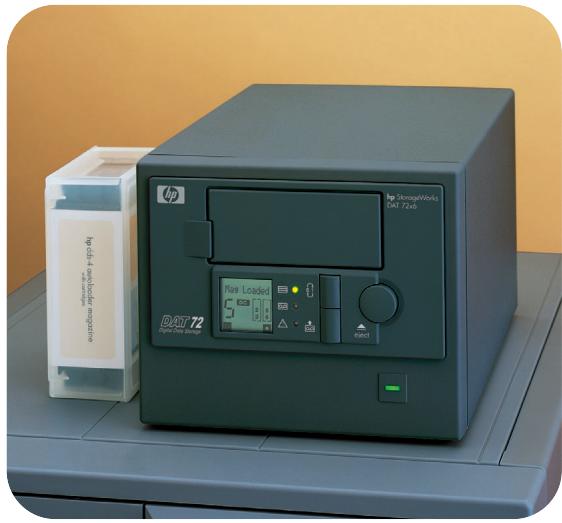

Votre chargeur automatique HP StorageWorks DAT

La face avant de votre chargeur compte trois voyants, ou DEL (diodes electroluminescentes), un écran à cristaux liquides, deux boutons et un bouton d'éjection. Reportez-vous à la page 23 pour de plus amples informations sur le chargement et le déchargement des cartouches et à la page 45 pour savoir comment forcer l'éjection d'une cartouche.

Voyants de la face avant

Trois voyageants sont illustrés sur le schéma (voir figure 10).

Magasin en place (vert)

Ce voyant vert renseigne sur I'etat du magasin :

• Allumé: le magasin est en place (charge).
• Clignotant : un chargement, une vérification ou une éjection est en cours.
• Eteint : il n'y a pas de magasin dans le chargeur.

Activité de la bande (vert)

• Allumé : une cartouche est présente dans le lecteur.
• Clignotant rapidement : des données sont en cours de lecture ou d'écriture sur la bande.
• Clignotant lentement : une cartouche est en cours de chargement ou de déchargement.
• Eteint : il n'y a pas de cartouche dans le lecteur.

Attention de l'utilisateur requise (orange)

• Allumé : une erreur grave de matériel s'est produit. Voir page 44.
• Clignotant rapidement (quatre fois par seconde) : le micrologiciel est en cours de mise à jour.
• Clignotant moyennement rapidement (deux fois par seconde) : la cartouche de bande est usée et doit être remplacée ou les têtes de lecture doivent être nettoyées. Reportez-vous à la section page 44.
• Clignotant lentement : indique l'une des conditions suivantes : la porte avant est ouverte alors qu'elle ne devrait pas l'être, il y a une cartouche dans le chargeur alors qu'aucun magasin n'est chargé ou une erreur grave s'est produit. Voir page 44.

Alimentation (vert)

• Allumé indique que le lecteur est alimenté.
• Eteint indique que le lecteur n'est pas alimenté.

Bouton de selection

Le bouton de selection permet deCHOISIR et de charger I'une qualconque des cartouches presents dans le magasin. Si vous appuyez sur ce bouton de façon repeteee, le numero figurant sur la gauche de I'ecran indique le nombre de cycles effectués par chaque cartouche disponible dans le magasin.

Figure 11: écran à cristaux liquides

Bouton de chargement de cartouche

Appuyez sur le bouton de chargement d'une cartouche pour charger dans le lecteur la cartouche sélectionnée dans le magasin etmettre le chargeur automatique en mode sequentiel (stacker).En mode sequentiel,la cartouche chargée est d'abord utilisée integralement;puis,lorsqu'elle est pleine ou lorsque le serveur hote affiche le message UNLOAD (DECHARGER),le chargeur remplace la cartouche par celle figurant dans le logement du magasin qui comporte le numero le plus élevé suivant. Pour de plus amples informations sur les modes de chargement, reportez-vous a la page 23.

Ecran à cristaux liquides

L'écran à cristaux liquides donne des informations sur l' état des cinq zones du chargeur automatique (voir figure 11).

L'affichage matriel à dix caractères donne des informations sur le fonctionnement du chargeur automatique et sur les conditions d'erreur potentielles.
- Le gros chiffre indique le numéro de la cartouche chargée dans le lecteur ou celui de la cartouche que vous avez sélectionnée en appuyant de façon répétée sur le bouton de seLECTION.
- "DC" s'affiche lorsqu'une compression de données est employée pour l'écriture. "WP" s'affiche lorsque la cartouche est protégée en écriture.
- Les six cases numéroétées, sur la droite de l'écran, s'allument individuellement et indiquent les logements du magasin contenant une cartouche.
- La zone au bas de l'écran indique la quantité de bande utilisée dans la partition en cours. Le nombre de barres affichées est proportionnel à la quantité de bande utilisée. Lorsque toutes les barres sont affichées, la partition est pleine.

Modification de la langue d'affichage

Sur le chargeur automatique, vous pouvez modifier la langue d'affichage de l'écran : les messages apparaissent ainsi dans la langue que vous souhaitez.

1 Mettez le chargeur automatique sous tension puis appuyez sur le bouton de selection et maintenez celui-ci enforcé pendant cinq secondes pour acceder à la fonction Language?.
2 Appuyez sur le bouton de selection pour faire defiler les langues disponibles. La langue selectionnée apparait sur l'écran à cristaux liquides.

Si vous sélectionnez Numeric (Numérique), les messages s'afficheront en codes numériques, lesquels sont définis dans le Guide d'utilisation en ligne, sur le CD-ROM HP StorageWorks Tape.
3 Appuyez sur le bouton de chargement pour enregistrer la langue可以选择 et quitter l'utilitaire de selection d'une langue.

Note Pour quitter l'utilitaire de selection d'une langue sans selectionner de langue, appuyez sur le bouton d'éjection. Si vous n'appuyez pas sur le bouton de selection pendant deux minutes, le lecteur quitte automatiquement l'utilitaire sans selectionner de langue.

Figure 12: support de sauvegarde DDS

Utilisation du support de sauvegarde approprié

Pour optimiser la fiabilité de votre lecteur et des supports de sauvegarde, utilisez le chargeur automatique qui vous fournir une semaine de sauvegarde par magasin. L'idéal consiste à utiliser cinq cartouches de données et une cartouché de nettoyage dans chaque magasin. Vous pouze ainsi effectuer une sauvegarde complète jusqu'à 40 Go (DDS-4) ou 72 Go (DAT 72) par jour ouvré et être sur que les têtes de lecture seront nettoyées une fois par semaine.

Pour deailles performances, nous recommendons d'utiliser des supports de marque HP. Passez votre commande en ligne à l'adresse suivante :

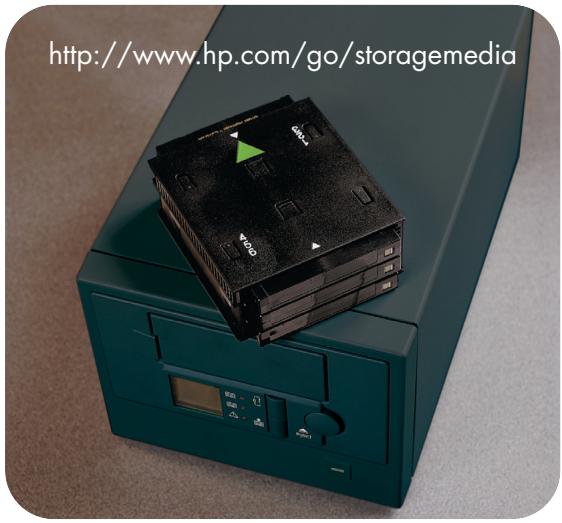

www.hp.com/go/storagemedia. Si vous n'avez pas accès à Internet, reportez-vous au Guide d'utilisation sur le CD-ROM HP StorageWorks Tape pour Obtir des informations sur la commande de cartouches de bande et de cartouches de nettoyage.

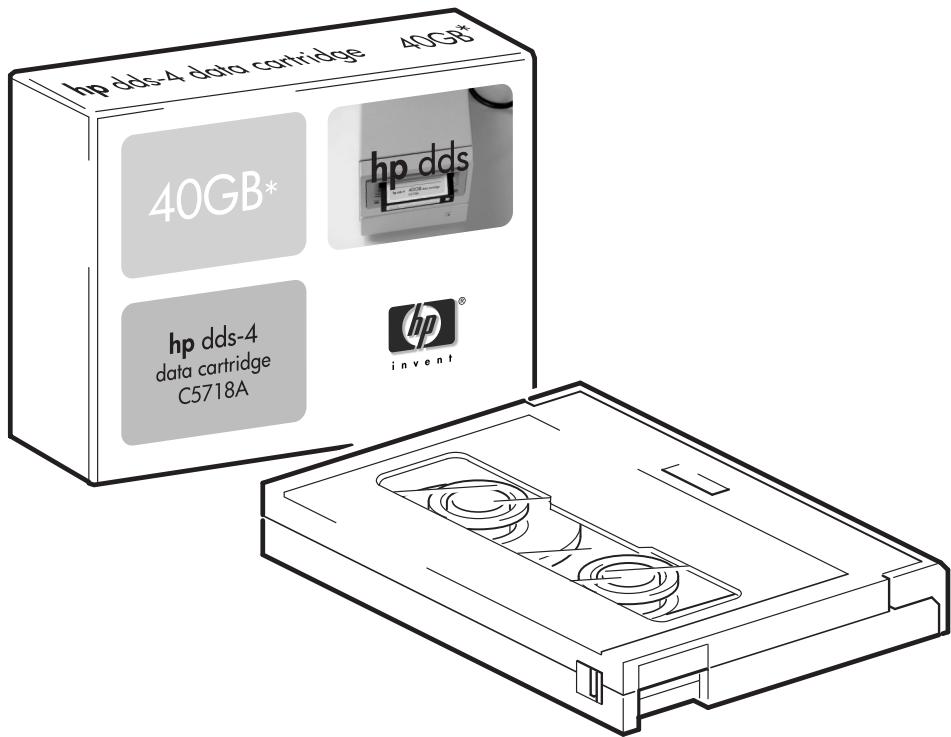

Cartouches de données

Pour obtenir des performances et une capacité de stockage optimes, utilisez des bandes adaptées au format de votre lecteur. Utilisez de préférence une seule marque et un seul type (longueur de la bande) de cartouche dans un magasin. N'utilisez pas des cartouches DDS-4 (150 m) avec des cartouches DAT 72 (170 m), par exemple. Il est recommendé d'utiliser des cartouches HP DDS-4 avec les chargeurs automatiques DAT 40x6 et des cartouches HP DAT 72 avec les chargeurs automatiques DAT 72x6.

Bien que les chargeurs automatiques HP StorageWorks DAT soient parfaitement compatibles avec les modèles plus anciens, les anciens formats de bande sont plus abrasifs que ceux des plus récentes générations. En outre, l'utilisation d'ancien formats de bande risque de réduire la durée de vie de votre chargeur. Le tableau ci-dessous indique les modèles de lecteurs et les cartouches compatibles. Les cases ombrées correspondant au support recommendé pour chaque chargeur automatique.

tableau 2 : compatibilité des cartouches de données

	DDS-190 mètres	DDS-2120 mètres	DDS-3125 mètres	DDS-4150 mètres	DAT 72170 mètres
HP StorageWorks DAT 40x6	lecture seule	lecture/édriture	lecture/édriture	40 Go*(C5718A)	non pris en charge
HP StorageWorks DAT 72x6	non pris en charge	non pris en charge	lecture/édriture	lecture/édriture	72 Go*(C8010A)
* La capacité suppose une compression de 2:1.

Protection des cartouches en écriture

Pour éviter que les données enregistrées sur une cartouche ne soient alterées ou effacées, vous pouvez protéger cette dernière en écriture (voir figure 13).

Retirez toujours la cartouche du chargeur automatique avant de modifier la protection en écriture.

• Pour ce faire, faites glisser la languette d'identification située à l'arrière de la cartouche de façon à découvertir l'ouverture.
• Pour activer l'écriture sur une cartouche, faites glissez la languette dans l'autre sens, de façon à obturer l'ouverture.

La protection en écriture ne protège pas vos cartouches contre les champs magnétiques (ni contre l'effacement en masse).

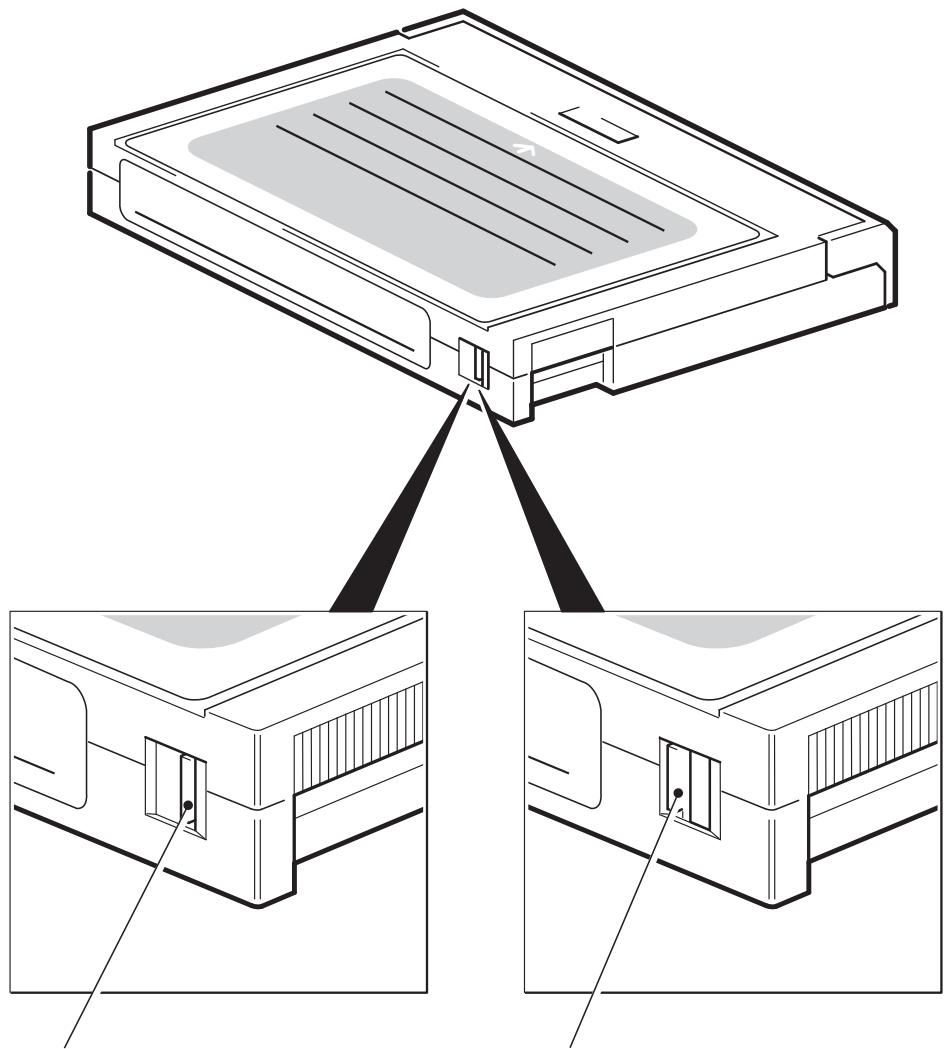

Figure 13: protection des cartouches en écriture

languette de verrouillage fermée, écriture possible
languette de verrouillage ouverte, cartouche protégée en écriture

Nettoyage des têtes de lecture

HP recommende de nettoyer le chargeur automatique toutes les semaines à l'aide d'une cartouche de nettoyage HP (réf. C5709A). N'utilisez pas de coton-tige pour nettoyer les têtes de lecture, ni aucun moyen autre qu'une cartouche de nettoyage. La cartouche de nettoyage compte une bande spéciale prévue pour le nettoyage des têtes. Elles sont prévues pour 50 utilisations ou pour le nombre indiqué sur l'emballage de la cartouche. Cochez systématiquèment une case chaque fois que vous utilisez la cartouche pour nettoyer le lecteur. Remplacez la cartouche lorsque toutes les cases sont cochées. Vous pouvez vous procurer des cartouches de nettoyage neuves auprès de HP.

Utilisez également une cartouche de nettoyage dans les cas suivants :

• lorsque le message "Clean Me" (Nettoyez-moi) s'affiche sur l'écran du chargeur automatique et lorsque levoyant Attention de l'opérateur requise clignote (orange);
• lorsque votre application de sauvegarde indique qu'un nettoyage du lecteur est nécessaire (dans la mesure ou votre application de sauvegarde prend en charge cette fonction TapeAlert).

Le nettoyage d'un chargeur HP StorageWorks DAT peut être effectué manuellement par l'utilisateur ou de façon automatique par l'application de sauvegarde.

Méthode manuelle

1 Insérez une cartouche de nettoyage dans l'unquelconque deslogements du magasin et notez en le nombre.
2 Introduisez le magasin dans le chargeur automatique.
3 Appuyez sur le bouton de selection jusqu'à ce que le numéro du logement contenant la cartouche de nettoyage s'affiche.
4 Appuyez sur le bouton de chargement d'une cartouche pour charger la cartouche de nettoyage dans le lecteur. Le lecteur effectue alors automatiquement un cycle de nettoyage. L'écran à cristaux liquides affiche le message "Cleaning" (Nettoyage) lorsque la cartouche est en cours d'utilisation.
5 Ejectez le magasin et cochez une case sur l'étiquette de la cartouche de nettoyage afin de savoir combien de fois elle a eteutisie.

Nettoyage automatique

Certaines applications de sauvegarde qui assistent les chargeurs automatiques peuvent utiliser la cartouche de nettoyage de façon automatique. Dans ce cas, la cartouche est introduite dans un logement du magasin (généralement le logement n^6 ): l'application de sauvegarde est informée de la présence d'une cartouche de nettoyage dans le logement n^6 et de la date/heure à laquelle il faudra l'utiliser. Le magasin est ensuite chargé normalement et la cartouche de nettoyage est utilisé à intervalles réguliers, programmes dans l'application.

Manipulation des cartouches

• Ne touchez pas la bande magnétique.
• Necherche pas à nettoyer le chemin ou les guides de la bande à l'intérieur de la cartouche.
• Ne stockez pas les cartouches dans des conditions de secheresse ou d'humidité extrêmes. N'exposez pas les cartouches aux rayons directs du soleil ou à des champs magnétiques (sous un téléphone, à côté d'un moniteur ou d'un transformateur, par exemple).
• Ne laissez pas tomber les cartouches et manipulez-les avec précaution.
• Collez une seule étiquette sur l'emplacement de la cartouche prévu à cet effet; coller d'autres étiquettes risque de coincer la cartouche dans le lecteur. Collez les étiquettes uniquement à l'endroit prévu.
  Assurez-vous que l'etiquette du magasin est bien collée sur la zone en creux située sur le cote du magasin. Si l'etiquette n'est pas précisé collée à l'endroit prévu à cet effet, le magasin risque de se coincer dans le mecanisme.
• Pour connaître les conditions de stockage, consultez la notice fournie avec la cartouche.

Optimisation des cartouches et des lecteurs

• Utilisez le plus souvent possible le type de support de sauvegarde le plus recent (support DDS-4 pour les chargeurs HP StorageWorks DAT 40x6, support DAT 72 pour les chargeurs HP StorageWorks DAT 72x6).
• N'utilise pas le support pour un nombre de sauvegardes supérieur à celui recommandé (100 sauvegardes). Une utilisation excessive de la bande risque de la déterminer et des débris de bande pourrait se répandre dans le lecteur. L'utilisation trop liéante de bandes neuves risque également d'user le lecteur, celles-ci étant plus abrasives que les bandes déjà utilisées.
• Il n'est pas nécessaire de vérifier la bande après une sauvegarde (les cartouches DDS effectuant automatiquement une verification de lecture après écriture).
• N'utilisez pas un trop grand nombre de ressources du serveur pendant les sauvégardes. Optimisez le taux de transfert (programmez les sauvégardes la nuit sans autre processus en cours) et effectuez au besoin les sauvégardes incrémentedielles.
• N'utilise pas votre chargeur automatique de manière trop intensive (il a ete concu pour fonctionner environ 4 heures par jour et non en permanence). Voir page 31.

Enregistrement de votre chargeur automatique

Après avoir installé et testé votre chargeur automatique HP StorageWorks DAT, prenez quelques minutes pour enregistrer le produit. Vous pouvez enregistrer votre chargeur sur le site www.registerer.hp.com.

Pour que vous enregistrement soit complét, vous doivent obligatoirement répondre à certaines questions figurant sur le formulaire électronique. D'autres questions sont facultatives.

Cependant, nous vous invitons à renseigner le maximum de champs afin de nous permettre de很好地 répondre à vos besoins.

Note

HP et ses filiales s'engagent à respecter et à protégger votre vie privée. Pour plus d'informations, consultez notre site Web (www.hp.com) et cliquez sur Respect de la vie privée.

Figure 14a: hp obdr, étape 1

Figure 14b: hp obdr, étape 2

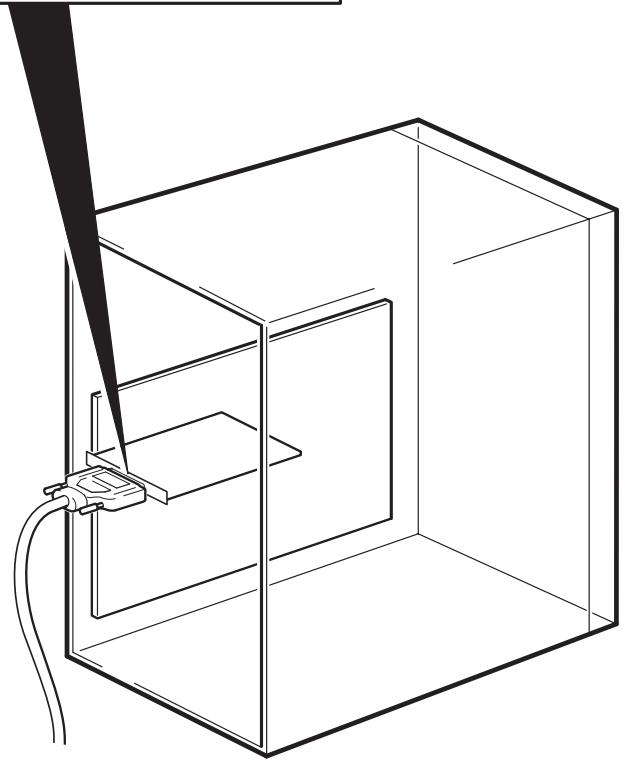

Figure 14c: hp obdr, etape 3

Figure 14d: hp obdr, étape 4

Utilisation de HP OBDR

Compatibilité

HP One-Button Disaster Recovery est une fonction standard sur tous les chargeurs automatiques HP StorageWorks DAT. Cependant, cette fonction peut uniquement etre utilisée avec des configurations spécifiques et restaurera uniquement le serveur auquel le chargeur automatique est directement connecté.

Pour savoir si votre système (matériel, système d'exploitation et application de sauvegarde) est compatible OBDR, consultez notre site Internet www. hp . com/go/connect.

Pour obtenir des informations plus spécifiques sur les avantages de OBDR et sur les dernières fonctionnalités, consultez notre site Web à l'adresse www. hp. com/go/obdr.

Note

HP OBOR ne fonctionne pas sous HP-UX ni avec les autres systèmes d'exploitation UNIX non Intel et n'est pas compatible avec les systèmes Solaris basés sur Intel. HP OBOR est pris en charge sur un serveur équipé d'un contrôleur RAID si le chargeur automatique est connecté directement à un adaptateur de bus hôte (HBA).

Si vous système ne prend pas en charge la fonction HP One-Button Disaster Recovery, vous pouvez néanmoins utiliser votre chargeur automatique normalement, pour sauvegarder et restaurer des données. N'oubliez pas cependant de créé un jeu de disquettes de secours pour votre système d'exploitation, chaque fois que vous modifiez la configuration de votre système.

A quoi sert HP OBDR?

Si vous utilisez un chargeur automatique et le modele de cartouche le plus recent, HP OBDR permet de proceder a une recupération du systeme après les incidents suivants :

• défaillances du disque dur, si le disque dur de remplacement est de la même taille ou d'une taille plus importante que le disque d'origine et utilise la même interface (remplacez un disque dur SCSI par un autre disque SCSI, par exemple);
• défaillances matérielles dans lesquelles le serveur est remplaced par un composant identique;
• corruption de fichiers en raison d'une erreur du système d'exploitation;
  corruption de fichiers due à une erreur logicielle;
• virus empêchant l'amorçage correct du système ;
• erreurs de l'utilisateur empêchant l'amorçage correct du système.

Lorsque vous lancez HP One-Button Disaster Recovery, votre chargeur automatique effectue ce qui suit :

1 Le lecteur passe en mode de récapération après incident, ce qui permet de restaurer le système d'exploitation et de le réinitialiser. Il se comporte comme un CD-ROM amortçable. Notre système est normalement configuré par défaut pour démarrer à partir du CD-ROM. Si vous avez modifié ce paramètre, vous devrez le reactiver. Pour plus de détails, consultez le manuel du BIOS système.
2 Le chargeur revient en mode normal et restaure les données.

La carte HP Remote Insight Lights-Out Edition (RILOE) sur les serveurs ProLiant permet à l'administrateur informatique de récapierer complètement un serveur défailleant sur un site distant sans se rendre physiquement sur place. Sur place, il suffit à une personne non technicienne d'insérer la cartouche amorcable dans le chargeur automatique lorsque l'administrateur l'y invite.

Pour plus d'informations sur l'utilisation de cette fonctionnalité et pour connaître les compatibilités, reportez-vous au site Web OBDR de HP à l'adresse www. hp. com/go/obdr.

Test de compatibilité

Nous vous recommendons de procéder à une reprise complète après sinistre immédiatement après l'installation - si possible, sur un disque dur vierge. Si vous ne disposez pas d'un disque dur vierge et ne souhaitez pas replacer les données générées sur votre système, vous pouvez annuler en toute sécurité le processus de reprise après sinistre à l'étape 4 de la procédure suivante.

Pour plus d'informations sur les applications de sauvegarde appropriées, reportez-vous à notre site Web consacre à la connectivité (www. hp. com/go/connect).

Exécution de HP OBDR

La fonction OBDR de HP peut uniquement etre utilise avec des applications de sauegarde qui prenne n en charge la fonction one-button disaster recovery ; les methodes d'utilisation de cette fonction varient selon les editeurs de logiciels. Avant d'utiliser HP OBDR, consultez notre site Web (www . hp . com/go/obdr) pour obtenir les toutes dernières informations sur la compatibilite des logiciels, les mises a niveau des micrologiciels et le depannage.

1 Insérez la cartouche amorcable la plus récente dans le logement 1 du panier et placez-la dans le chargeur automatique (voir figure 14a). La cartouche doit être enregistrée par une application de sauvegarde enregistrant les données sur bande au format CD-ROM.
Note La cartouche située dans le logement n° 1 du magasin est toujours utilisée pour la restauration de votre système d'exploitation dans un état lui permettant de procéder à une restauration normale des données, à partir de la cartouche de sauvégarde la plus récente du magasin.
2 Maintenez le bouton d'éjection enforcé. Tout en maintainant le bouton d'éjection enforcé, mettez votre chargeur automatique sous tension (voir figure 14b). Cette manipulation permet d'activer le mode HP One-Button Disaster Recovery sur le périhérique à sa mise sous tension. Relâchez le bouton des que l'écran à cristaux liquides affiche le message "OBDR Mode".

Raccourci clavier pour les serveurs hp ProLiant

Vous n'avez pas besoin d'appuyer sur le bouton d'éjection. Il vous suffit demettre votreserveur sous tension et d'appuyer sur la touche [F8] pendant le test POST (Power On Self Test). Cette opération demande à OBDR de restaurer votre système. Pour plus d'informations et pour obtenir des instructions spécifiques, consultez notre site Web à l'adressewww .hp . com / go / obdr .

3 Mettez votre serveur sous tension (voir figure 14c).

4 Pour configurer le système d'exploitation, suivez les instructions qui s'affichent à l'écran (voir figure 14d). Ces instructions varient en fonction du logiciel de sauvegarde. En règle générale, vous pouvez accepter la réponse par défaut pour tous les messages : appuyez simplement sur , par exemple.

L'écran à cristaux liquides affiche le message "OBDR Mode" pendant que le chargeur automatique restaure votre système d'exploitation qui peut de nouveau reprendre la restauration de données. Une fois le système d'exploitation configuré et réinitialisé, le message "OBDR Mode" disparaît de l'écran à cristaux liquides et les voyants verts Magasin present et Activité de la bande s'allument de façon continue.

5 Le système d'exploitation a ete restauré jusqu'au niveau de la derniere sauegarde complete du systeme a partir de voite cartouche OBDR. Suivez ensuite la procedure normale de voite application de restauration.

En cas d'éché de la procédure de restauration

Si la procédure de restauration échoue pour une raison ou une autre, consultez notre site Internet (www. hp. com/go/obdr) pour Obtir des informations de dépannage détaillées.

Outils de diagnostic

HP Library & Tape Tools ne fonctionne pas sur tous les systèmes d'exploitation. Des informations sur la compatibilité, des mises à jour et la dernière version de ce logiciel sont disponibles à l'adresse www.hp.com/support.

Le logiciel HP Library & Tape Tools contient des utilisaires Gratis de diagnostic et de dépannage. Ainsi, vous pourrez :

• identifier, diagnostique et résoudre rapidement les problèmes au niveau du lecteur et des supports;
• vous assurer que le lecteur est installé correctement et en vérifier l'objet;
• Effectuer une mise à niveau vers le dernier micrologiciel du lecteur (pour cela, une connexion Internet est nécessaire).

Vouss pouvez également installer HP Library & Tape Tools à partir du lien sur le CD-ROM HP StorageWorks Tape.

Note

Vous pourrait remárquer le code interne du chargeur automatique lorsque vous utilisez HP Library & Tape Tools. Pour les utilisateurs Windows, ce nom apparait également sur l'écran de démarrage ; il permet d'identifier le chargeur automatique lors de la configuration des fichiers de périphériques UNIX.

Modèle de lecteur	Code interne
HP StorageWorks DAT 40x6	HP C5713A
HP StorageWorks DAT 72x6	HP DAT72X6

Outil d'évaluation des performances

Voussouspoucezutiliser l'outil gratuit d'évaluation des performances (PAT) pour contrroler les performances de voitré lecteur et vérifier la vitesse à laquelle vous sous-système de disque peut transférer des données.

L'outil d'évaluation des performances ne fonctionne pas sur tous les systèmes d'exploitation. Vous trouvez des informations sur la compatibilité, des mises à jour et la dernière version de ce logiciel à l'adresse suivante: www.hp.com/support/pat.

Optimisation des performances

Plusieurs facteurs peuvent affecter les performances du chargeur automatique, notamment dans un environnement de réseau ou si le lecteur n'est pas installé sur un bus SCSI dédié.

Si vous chargeur automatique ne donne pas les résultats escomptés, tenez compte des éléments suivants avant de contacter l'Assistance HP à l'adresse www. hp. com/support.

• Le chargeur automatique est-il connecté à un bus SCSI intégré ou à un adaptateur de bus hôte ajustat? Reportez-vous à la section "Pourquoi le type de bus SCSI est-il important?" à la page 3. Adequat signifie de type SCSI Ultra Wide ou supérieur, par exemple l'adaptateur de bus hôte SCSI Ultra 160.
• Le chargeur automatique se trouve-t-il sur un bus SCSI dédié ? Pour des performances optimes, il est préféable que le chargeur automatique soit le seul péripérisque liéven sur le bus SCSI. Si ce n'est pas le case, assurez-vous que les autres péripérisques représentent les mêmes caractéristiques SCSI que votre modèle de chargeur. S'ils sont asymétriques, le bus passse en mode asymétrique et le taux de transfert est réduit.
• N'installez pas des chargeurs automatiques et des disques durs sur le même bus SCSI.
• Le bus SCSI possède-t-il des terminaisons adéquates ? Le dernier périphérique du bus SCSI doit être équipé d'une terminaison.
• Avez-vous installé les pilotes de périphériques adéquats pour votre système d'exploitation et votre application de sauvêgarde ? Voir "Applications de sauvêgarde et pilotes" à la page 5.
• Effectuez-vous une sauvegarde sur un réseau ? La charge du réseau peut affecter la vitesse de transfert ; il est également possible que votre application de sauvegarde ne soit appropriée que dans un environnement à serveur unique.
• L'application de sauvegarde écrit-elle sur les tampons à la vitesse ajustée ? Vous devrez peut-être ajuster les paramètres de transfert, de tampon et de taille des blocs afin d'optimiser la vitesse à laquelle l'application écrit les données vers le chargeur automatique. Les chargeurs automatiques HP StorageWorks DAT sont équipés d'un tampon interne de 8 Mo.

Dépannage

La première étape de la résolution d'un problème consiste à déterminer si le problème provient de la cartouche, du lecteur, du serveur hôte et de ses connexions ou du mode de fonctionnement du système.

La plupart des adaptateurs de bus hôtes SCSI localisent et affichent les périphériques connectés au démarrage du système. Sous Windows, si vous remplacez ou connectez un périhérique lorsque le système est sous tension, vousdez ensuite redémarrer ce dernier. Cette procédure de redémarrage s'applique également à la plupart des systèmes IA32. Les systèmes UNIX peuvent être équipés de pilotes enchichables, lesquels permettent de connecter des lecteurs à un système en fonctionnement et de les détector sans réinitialisation.

Si le périhérique n'est pas détecté au démarrage, il y a sans doute un problème au niveau du matériel : cables, terminaison, connexions, alimentation ou au niveau de l'adaptateur de bus hôte lui-même. Si le périhérique est affiché au démarrage mais n'apparait pas dans le système d'exploitation, il s'agit sans doute d'un problème logiciel.

• En cas de problème pendant l'installation ou si vous avez besoin d'explication, reportez-vous à la rubrique "Problèmes rencontres pendant l'installation" ci-dessous.
• Si un problème survient pendant le test, à la suite de l'installation du lecteur, reportez-vous à la section "Test après l'installation" à la page 42.

Beaucoup d'utilisateurs peuvent recourir à HP Library & Tape Tools pour diagnostiquer les problèmes.

Problèmes rencontres pendant l'installation

Déballage

Description	Informations supplémentaires
Certains éléments semblant manquer ou paraisent endommagés.	Si un élément doit être remplaced, contactez vous revendeur.

Le cable SCSI fourni avec le lecteur ne convient pas

Description	Informations supplémentaires
Le cable SCSI fourni avec le lecteur ne peut pas être branché sur l'adaptateur hôte SCSI du serveur.	Le cable fourni s'adapte sur la plupart des systèmes. Si un cable différent est nécessaire, reportez-vous au site Web www .hp .com/go/connect.

Les adresses SCSI à utiliser sont difficiles à déterminer

Description	Informations supplémentaires
Les adresses SCSI disponibles sont difficiles à déterminer.	Utilisez HP Library & Tape Tools (voir page 38) pour obtenir des informations sur vos paramètres SCSI actuels. Par défaut, l'adresse SCSI du chargeur automatique HP StorageWorks DAT est définie sur 5. Ne modifies pas cette adresse sauf si elle est déjà utilisée. Pour savoir comment modifier l'adresse SCSI, reportez-vous à la page 11.

Comment le bus SCSI doit-il être configuré?

Description	Informations supplémentaires
Configurer correctement le bus SCSI avec plusieurs lecteurs est une opération complexe qui nécessite de l'aide.	Consultez la section relative à la configuration SCSI dans le Guide d'utilisation en ligne sur le CD-ROM HP StorageWorks Tape.

Quelle doit'être la terminaison du bus SCSI ?

Description

Informations supplémentaires

Il est difficile de déterminer si le bus compte déjà une terminaison ou s'il faut ajouter une terminaison supplémentaire.

Les deux extrémités du bus SCSI doivent compter une terminaison. Si l'adaptateur hôte de bus compte une terminaison correcte, il y a généralement trois possibilités :• le chargeur automatique est le seul périphérique externe connecté au bus SCSI. Il doit compter la terminaison fournie ;• le chargeur automatique est ajusté au bout de la chaine, à laquelle sont déjà connectés d'autres périphériques externes. Retirez la terminaison du dernier périphérique de la chaine, connectez le chargeur automatique à cette dernière et ajoutez la terminaison fournie au chargeur ;• le chargeur automatique est ajusté au milieu d'une chaine de périphériques externes existants. Connectez le chargeur à la chaine sans utiliser la terminaison fournie. La terminaison se branche directement sur l'un des connecteurs SCSI situés à l'arrière du chargeur automatique.Consultez la section relative à la configuration SCSI dans le Guide d'utilisation en ligne sur le CD-ROM HP StorageWorks Tape.

L'adaptateur de bus hôte SCSI installé est-il ajusté ? installé ?

Description	Informations supplémentaires
Le serveur compte depuis un adaptateur de bus hôte SCSI mais son type est difficile à déterminer.	Si la configuration de votre serveur est celle d'origine (aucun adaptateur SCSI n'a été ajouté ou retire), consultez le site www . hp . com/go/connect pour vérifier la compatibilité de votre système. Vous pouvez également vérifier la configuration SCSI à partir de l'écran d'amorçage ou du panneau de configuration Windows ; le logiciel HP Library & Tape Tools (voir page 38) peut également s'avérer utile.
Le serveur ne compte peut-être pas d'adaptateur de bus hôte SCSI.	Utilisez HP Library & Tape Tools (voir page 38) pour savoir si votre système compte un adaptateur hôte SCSI. Dans le cas contraire, vousdezvez vous en procurer un. Reportez-vous au site Web www . hp . com/go/connect.

Faut-il installer des pilotes et le cas échéant, lesquels?

Description	Informations supplémentaires
Il est difficile de déterminer s'il est nécessaire d'installer des pilotes sur le système et une aide supplémentaire est nécessaire.	Une aide supplémentaire est nécessaire. Des informations détaillées concernant votre système sont disponibles à l'adresse www . hp . com / go / connect. Vous trouvez les pilotes Windows sur le CD-ROM HP StorageWorks Tape ou à l'adresse www . hp . com / support. Pour obtenir une assistance technique lorsque vous travailliez sous UNIX, consultez le Guide de configuration UNIX figurant sur le CD-ROM HP StorageWorks Tape. Le logiciel de sauvégarde prénant en charge les chargeurs automatiques HP StorageWorks DAT fournit également les pilotes requis.
Les pilotes requis ne semble pas être disponibles.	De nouveaux pilotes seront charges sur le site Web du service d'assistance dés queils seront disponibles.

Test après l'installation

N'oubliez pas que le système reconnait les péripériques à l'amorçage. Si vous remplacez ou connectez un péripérisque lorsque le système est sous tension, vous devrez ensuite redémarrer ce dernier. Le réamorcage du système réinitialise les péripériques et permet souvent de résoudre les problèmes. Il est recommendé de redémarrer le système chaque fois que vous ajoutez un pilote ou que vous installez un micrologiciel.

Attention Ne mettez jamais le lecteur hors tension pendant la mise à jour d'un micrologiciel.

Le serveur ne redémarre pas après l'installation

Cause possible	Action recommendée
Les ressources d'un adaptateur de bus hôte SCSI nouvellement installé sont en conflit avec celles d'un adaptateur existant.	Retirez l'adaptateur de bus hôte que vous venez d'installer et consultez la documentation du serveur.
Le cable d'alimentation ou le cable SCSI a été déconnecté du disque de démarrage du serveur pendant l'installation du lecteur.	Vérifie que les cables de tous les périphériques sont correctement connectés.

Le serveur démarre mais ne reconnaît pas le chargeur automatique

Cause possible	Action recommendée
Le cable d'alimentation ou le cable SCSI n'est pas connecté correctement.	Vérifie que les cables sont bien connectés au chargeur. Assurez-vous que le cable SCSI ne compte pas de broches tordues. Le cas échéant, remplacez-le. Reportez-vous au site Web www .hp .com/go/connect.
La terminaison du bus SCSI n'est pas ajusté.	Assurez-vous que le bus SCSI présente une terminaison adéquate. Consultez également la documentation de votre contrôleur SCSI et de tous les péripériques SCSI que vous possédez.
L'adresse SCSI du chargeur automatique a déjà été attribuée.	Assurez-vous que chaque péripérique sur le bus SCSI a une adresse unique. Nous vous recommendons d'utiliser le chargeur automatique HP StorageWorks DAT sur un adaptateur hôte de bus dédié. Ne connectez pas le lecteur sur un contrôleur de disque RAID, cette configuration n'était pas prise en charge.
You've mis le chargeur automatique sous tension après le démarrage du serveur. Le serveur vérifie les péripériques SCSI au démarrage uniquement.	Mettez le chargeur automatique sous tension, puis redémarrez le serveur.

L'application ne reconnaît pas le chargeur automatique

Cause possible	Action recommendée
Le chargeur automatique n'est pas pris en charge par l'application.	A l'aide de HP Library & Tape Tools, vérifie que le lecteur est correctement installé. Consultez notre site Internet (www . hp . com/go/connect) pour de plus amples informations sur les applications de saugearde qui prennet en charge le chargeur automatique HP StorageWorks DAT. Téléchargez au besoin le Service Pack requis.
Certaines applications requireient l'installation de pilotes.	Vérifie que les pilotes installés sont corrects (SCSI et chargeur). Pour plus d'informations, consultez les instructions relatives à l'installation de votre application de saugearde.

Le chargeur automatique ne fonctionne pas

Cause possible	Action recommendée
Si vous ne parvenez pas à allumer le lecteur, le cable d'alimentation n'est peut être pas correctement connecté au chargeur.	Assurez-vous que l'interrupteur d'alimentation et les voyants sont bien en position marche et que les cables d'alimentation sont correctement connectés. S'ils le sont, le problème viennent probablement de l'appareil. Contactez le service d'assistance.
Si l'autotest échoue (levoyant orange Attention de l'utilisateur requise est allumé de façon continue), il y a peut-être une erreur au niveau du matériel ou du micrologiciel.	Eteignez, puis rallumez le chargeur. Si l'autotest échoue à nouveau, reportez-vous à la section "Significations duvoyant OAR" à la page 44.

Significations duvoyant OAR

Levoyant orange Attention de l'utilisateur requise (OAR) donne des averisations, comme indiquedans le tableau ci-dessous:

Etat duvoyant	Signification
Allumé	Une erreur grave de matériel s'est produit. • Si vous venez d'installer le chargeur automatique, vérifie toutes ses connexions, puis relancez l'autotest. Il se peut que l'un des deux cables d'alimentation ne soit pas connecté (il existe deux connexions d'alimentation sur un chargeur automatique : une pour le chargeur, l'autre pour la robotique). Si le problème vient de là, le message Coms Error (Erreur Coms) s'affiche sur l'écran de la face avant. • Lancez HP Library & Tape Tools afin de déterminer d'où vient le problème. • Si le problème persiste, notez le message affché sur l'écran du chargeur et contactez l'assistance.
Clignotant rapidement ( quatre fois par seconde)	Le micrologiciel est en cours de mise à jour.
Clignotant moyennement rapidement ( deux fois par seconde)	• La bande est usée et doit être replacée : le message "Worn Media" (Support use) s'affiche. Copiez toutes les données que vous souhaitez sauvegarder sur une bande neuve et jetez la cartouche usagée. • Les têtes de lecture doivent être nettoyées. le message "Clean Me" (Nettoyez-moi) s'affiche.
Clignotant lentement	• Le volet de la face avant est ouvert alors qu'il ne doit pas l'être. le message "Close Door" (Fermer le volet) s'affiche. • Une cartouche est présente dans le chargeur, mais il n'y a pas de magasin. le message "Stray Tape" (Cartouche prisonnière) s'affiche. Chargez un magasin vide et récapérez la cartouche. • Une condition d'erreur matérielles s'est produit. Le message qui s'affiche donne des informations sur le type d'erreur. Consultez le Guide d'utilisation en ligne, sur le CD-ROM HP StorageWorks Tape, pour déterminer ce qu'il faut faire, suivant le message affché.

Ejection force

Si vous appuyez sur le bouton d'éjection alors que le chargeur automatique est occupé, la réponse du chargeur peut ne pas être immediaté car il termine d'abord la tâche en cours. Cependant, si vous veez décharger d'urgence une cartouche, au risque même de perdre des données, vous devez forcer l'éjection.

Attention Si vous forcez l'éjection d'une cartouche, vous risque de perdre des données. Il est également possible que la bande soit incorrectement formatée si une marque de fin de données (EOD) n'est pas écrite sur la bande. Forcez une éjection en dernier recours pour récapierer une cartouche.

1 Appuyez sur le bouton d'éjection et maintenez-le enforcé pendant au moins 5 secondes (généralement entre 5 et 10 secondes).
2 La reponse du chargeur automatique est la suivante :

• Le panneau avant affiche le message "Force Eject" (ejection forcee).
• Le chargeur automatique attend 35 secondes pour laisser la procEDURE d'éjection normale s'effectuer.
• A la fin de cette période, si une cartouche est toujours chargée dans le lecteur, elle est immédiatement déchargée, qu'elle que soit l'opération en cours. La cartouche returne alors dans son logement dans le magasin et le lecteur est réinitialisé, comme si vous l'aviez étéint, puis rallumé.

Etant donné qu'une éjection forcee peut interrompre n'importe quelle tache, il se peut que le lecteur n'ait pas le temps d'ecrire une marque de fin de données (EOD) sur la bande avant l'éjection de la cartouche. Le cas échéant, des données seront perdues et le format de la cartouche ne sera désormais plus valable.

• Si aucune cartouche n'est chargée dans le lecteur, le chargeur automatique part du principe que vous souhaitez ejecter le magasin. A la fin de la temporisation de 35 secondes, il effectue cette opération. Le chargeur est alors réinitialisé, comme si vous l'aviez étéint, puis rallumé.

Note Une éjection forcee suspend l'execution de n'importe quelle tache SCSI en cours sur le chargeur automatique et contourne toute fonction SCSI PREVENT MEDIA REMOVAL (EMPECHER LE RETRAIT DU SUPPORT) activée.

Autres sources d'information

Voutrouvezé également des informations sur le dépannage et sur les personnes à contacter sur le CD-ROM HP StorageWorks Tape sur le site Web de HP. En particulier :

• le Guide d'utilisation en ligne, disponible sur le CD-ROM HP StorageWorks Tape, contient une section complète consacrée au dépannage;
• le site Web de l'Assistance HP contient un lien vers www. hp. com/support/dat, lequel vous dirige sur le site Web de l'Assistance clientèle HP, où vous trouvez les toutes dernières informations concernant votre produit ;
• le site Web HP (www . hp . com/go/connect) fournit des informations détaillées sur les produits et configurations recommends ;
• le site Web HP à l'adresse www. hp. com/go/obdr fournit des informations détaillées sur HP One-Button Disaster Recovery.

Contacter HP

Vous pouvez également obtenir des conseils de spécialistes auprès des centres d'appoint clientèle HP. Vous trouverez leurs coordonnées sur le site www . hp . com. Cliquez sur "Contacter HP".

Pour une utilisation optimale de ce service, nous vous demandons de collaborer avec nos techniciens de support pour résoudre les problèmes auxquels vous etes confronté lors de l'utilisation de votre lecteur. Cela peut inclure le téléchargement de logiciels de diagnostic, lesquels vous aideront à résoudre rapidement vos problèmes.
