CZRTC4 - Climatiseur PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Télécommande avec programmation horaire
Marque	Non précisé
Modèle	Non précisé
Alimentation	Piles (type non précisé)
Programmation	Programmation horaire intégrée
Affichage	Écran LCD
Fonctions principales	Contrôle à distance, programmation horaire
Compatibilité	Appareils compatibles non précisés
Dimensions	Non précisées
Poids	Non précisé
Matériau	Plastique
Langues supportées	Français et autres
Installation	Instructions fournies séparément
Garantie	Non précisée
Normes	CE
Fabricant	Panasonic Corporation
Site web	http://www.panasonic.com

FOIRE AUX QUESTIONS - CZRTC4 PANASONIC

Comment installer le Panasonic CZRTC4 ?

Pour installer le Panasonic CZRTC4, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'appareil est éteint avant de procéder à l'installation. Fixez le thermostat au mur à une hauteur d'environ 1,5 mètre du sol et éloigné des sources de chaleur.

Quelle est la plage de température que peut gérer le Panasonic CZRTC4 ?

Le Panasonic CZRTC4 peut gérer une plage de température de 5°C à 35°C.

Comment changer les piles du Panasonic CZRTC4 ?

Pour changer les piles, retirez le couvercle du compartiment des piles situé à l'arrière du thermostat. Remplacez les anciennes piles par des piles neuves de type AA, en respectant la polarité, puis remettez le couvercle.

Le Panasonic CZRTC4 ne s'allume pas, que faire ?

Vérifiez d'abord que les piles sont correctement installées et qu'elles ne sont pas déchargées. Si le problème persiste, assurez-vous que le thermostat est correctement connecté à votre système de chauffage ou de climatisation.

Comment réinitialiser le Panasonic CZRTC4 ?

Pour réinitialiser le Panasonic CZRTC4, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 5 secondes. Cela remettra le thermostat aux paramètres d'usine.

Est-ce que le Panasonic CZRTC4 est compatible avec tous les systèmes de chauffage ?

Le Panasonic CZRTC4 est compatible avec la plupart des systèmes de chauffage électrique et à eau chaude. Vérifiez la compatibilité avec votre système spécifique dans le manuel d'utilisation.

Comment régler la température sur le Panasonic CZRTC4 ?

Pour régler la température, utilisez les boutons '+' et '-' sur le thermostat pour augmenter ou diminuer la température souhaitée. L'écran affichera la température réglée.

Le Panasonic CZRTC4 émet des bips, que signifie cela ?

Des bips peuvent indiquer un problème avec le thermostat, comme une température excessive ou un problème de connexion. Consultez le manuel d'utilisation pour identifier le code d'erreur correspondant.

MODE D'EMPLOI CZRTC4 PANASONIC

Télécommande avec programmation horaire

Modèle n° CZ-RTC4

Instructions d'installation Attaché séparation.

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure.

TABLE des matières

Page

• Consignes de sécurité 3 Les boutons 5

·Panneau de commande 5 - Affichage de l'écran 6

• Réglages de base 7
• Utilisation 7 Réglage de l'heure actuelle 9
• Fonction de programmation hebdomadaire 10

Vérification de la programmation hebdomadaire 10 - Changement de la programmation horaire 11 - Suppression des réglages de la minuterie de programmation 13 - Invalidation de la minuterie de programmation 14 - Copie de la minuterie de programmation 15 Avant de demander une réparation 16

• Fonction de maintien 17 · Réglage de la fonction de maintien 18

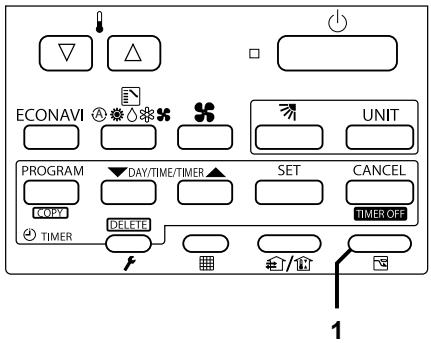

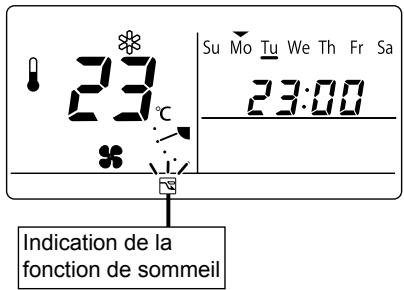

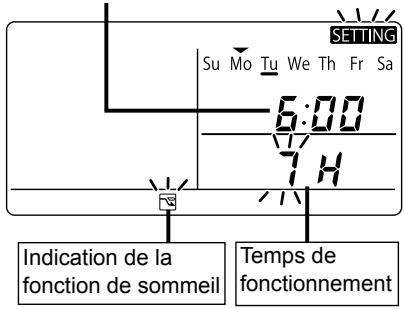

• Fonction de sommeil 19
• Fonction ECONAVI 22
• Réglage ON/OFF (MARCHE/ARRÊT) de la fonction ECONAVI 23
• Dépannage 24
• Spécifications 26

Avertissement

Signale un danger ou une pratique dangereuse susceptible de blesser gravement ou mortellement.

Mise en GARDE

Signale un danger ou une pratique dangereuse susceptible de blesser ou d'endommager le matériel.

Points à observer

Actions interdites

Avertissement

Ne pas installer l'appareil dans un milieu où persistent se couver des substances explosives.

En cas de dysfonctionnement de l'appareil, ne le réparez pas vous-même. Contactez le revendeur ou le service d'assistance pour faire réparer l'appareil.

En cas d'urgence, enlevez la fiche d'alimentation de la prise ou coupez le disjoncteur ou les moyens par lesquels le système est isolé du secteur électrique.

Cet appareil est destiné à être utilisé par des experts ou des utilisateurs formés dans des magasins, l'industrie légère et dans des fermes ou pour un usage commercial par des profanes.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers que cela implique.

• Ne pas utiliser avec les mains mouillées.
• Ne pas laver à l'eau.

Nous vous remercions d'avoir acheté cette télécommande de minuterie Panasonic.

• Veuillez tirer les instructions d'utilisation pour une utilisation en toute sécurité. Ce manuel décrit les instructions d'utilisation de la télécommande de minuterie. Lisez ce manuel ainsi que les instructions d'utilisation fournies avec les appareils interieurs et les appareils extérieurs. Veillez à lire les "Consignes de sécurité" (P.3) avant l'utilisation.
• Conservez ce manuel avec les instructions d'utilisation accompagnant les appareils intérieurs et les appareils extérieurs dans un endroit sûr. Veillez à conserver ce manuel dans un endroit facile d'accès pour l'utilisateur. En cas de changement d'utilisateur, veillez à donner ce manuel au nouvel utilisateur.

Le texte anglais correspond aux instructions d'origine. Les autres langues sont les traductions des instructions d'origine.

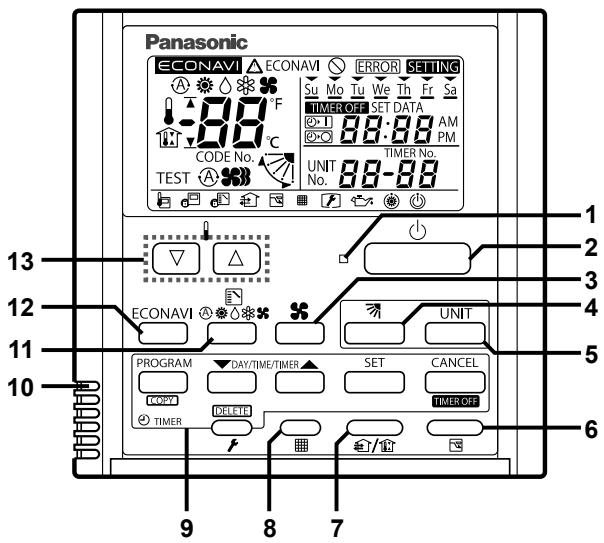

Panneau de commande

Indicateur de fonctionnement

S'allume pendant le fonctionnement. Clignote en cas d'alarme.

2 Bouton Marche/Arrêt

Démarrer/Arrêter le fonctionnement.

3 Vitesse

Change la vitesse de ventilation.

4 Bouton d'orientation des volets

Cette touche sert à régler l'orientation automatique ou le sens de diffusion de l'air à un angle spécifique.

Sélection d'appareil

Cette touche sert à commander l'orientation d'un appareil précis en cas de plusieurs appareils branchés sur une seule télécommande.

6 Sommeil

7 Ventilation

Cette touche permet de contrôler l'arrêt et la marche d'un ventilateur externe (fourniture chantier). À la mise hors tension du climatiseur, le ventilateur sera également mis hors tension.

Réinitialisation

Cette touche sert à réinitialiser l'indication de filtré. Quand est affiché, appuyer sur cette touche après le nettoyage du filtré.

9 Touches de programmation horaire

Sonde intégrée

La température ambiante est prise sur la sonde de l'appareil. Mais il est possible d'utiliser la sonde de la télécommande.

Sélection de mode

Appuyer sur cette touche pour sélectionner le mode de fonctionnement.

12 ECONAVI

Utilisez ce bouton pour activer/désactiver la fonction ECONAVI.

Touches de réglage de température

Réglage de température de consigne.

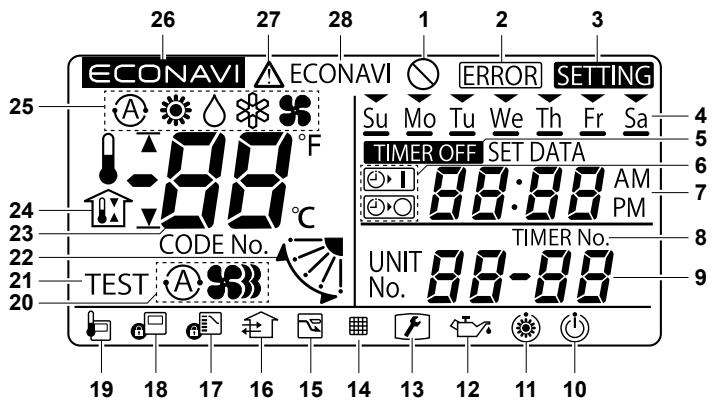

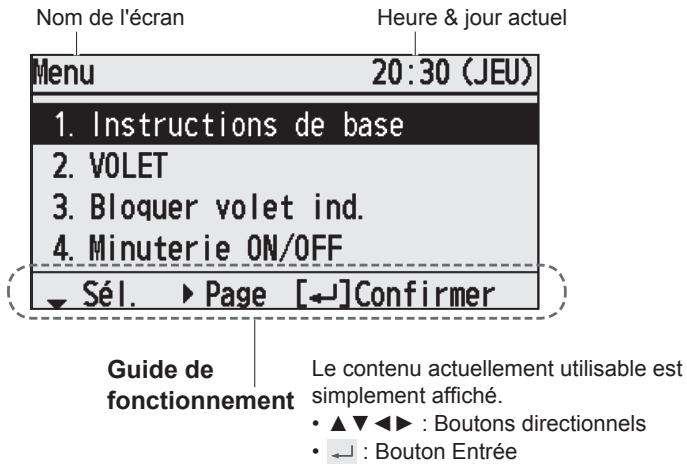

Affichage de l'écran

1 S'affiche si la fonction sélectionnée a été invalidée pendant l'installation. 2 S'affiche lorsqu'une erreur est commise pendant le réglage de la programmation horaire. 3 Apparaît au réglage de la programmation horaire. 4 Indique le jour de la semaine en cours. 5 S'affiche quand la programmation horaire est désactivée. 6 Indicateur sur la programmation horaire.

• 1 : État marche de l'unité interieure à l'heure programmée. • 0 : État arrêt de l'unité interieure à l'heure programmée.

7 Affiche l'heure actuelle sur une horloge au format 24 heures. Affiche aussi les paramètres pour les différents modes de réglage. 8 Apparaît au réglage du programme du temporisateur. 9 Indique le n° de l'appareil interieur sélectionné. 10 S'affiche pendant le mode de coupure en période de pointe (Demande) quand un climatiseur à thermopompe électrique (EHP) est utilisé ou pendant l'attente quand un climatiseur à thermopompe au gaz (GHP) est utilisé. 11 S'affiche quand le ventilateur de l'appareil interieur est arrêté ou à petite vitesse de ventilation. 12 L'huile moteur doit être remplacée. (Uniquement pour les groupes extérieurs type GHP.) 13 S'affiche lors du mode technicien pour la maintenance. 14 Le filtre de l'appareil interieur doit être nettoyé. 15 Le mode Économie d'énergie est en cours. 16 S'affiche lors de l'utilisation d'un ventilateur externe pour l'arrivée d'air frais (fourniture chantier). 17 Il est interdit de changer de mode de fonctionnement. (Passer au mode Auto est également interdit.) 18 S'affiche si la télécommande centrale restreint les fonctionnalités de la télécommande locale. 19 S'affiche si la température ambiante est prise sur la télécommande. 20 Le mode de ventilation sélectionné s'affiche. 21 S'affiche en cas de mode TEST. 22 Indique la position du volet. 23 Indique la température régée. 24 S'affiche pendant la fonction de maintien de température. 25 Affiche le mode de fonctionnement sélectionné.

AUTO / HEAT / DRY / COOL / FAN

26 S'affiche lorsqu'ECONAVI est réglé sur ON (MARCHE). 27 Lorsqu'une inspection est nécessaire. 28 S'affiche avec l'affichage 27 en cas de problème avec ECONAVI.

Utilisation

Allumez l'appareil intérieur avant utilisation. Consultez le mode d'emploi de l'appareil intérieur.

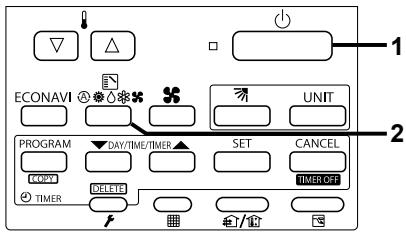

Marché/arrêt / mode de fonctionnement

1. Appuyez sur [Start/Stop] (Marché/Arrêt) pour démarrer.

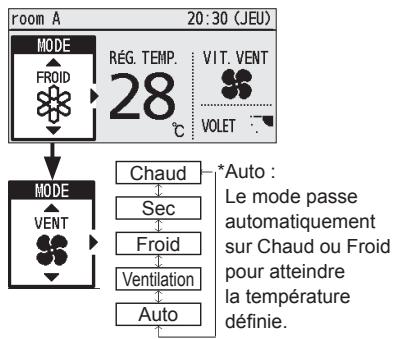

2. Appuyez sur la touche de selection de mode pour selectionner un mode parmi AUTO, HEAT(CHAUFFAGE), DRY(DESHUMIDIFICATION), COOL(REFROIDISSEMENT) et FAN(VENTILATION)
3. Auto: Le mode est automatiquement commuté sur Refroidissement ou Chauffage afin d'atteindre la température régée.

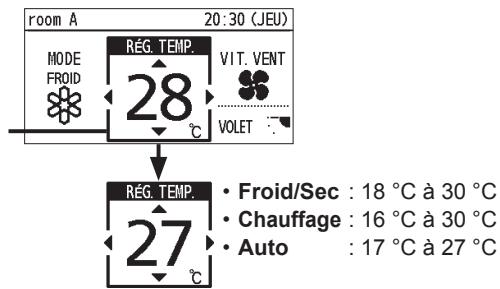

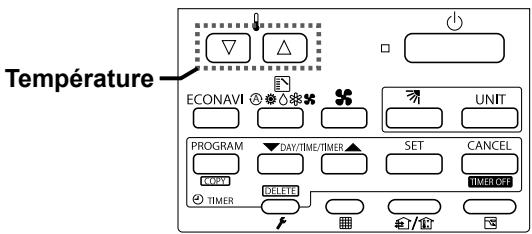

Appuyez sur [ / ] pour régler la température désirée.

Ne peut pas être réglé en mode Ventilation.

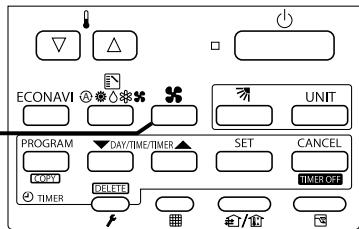

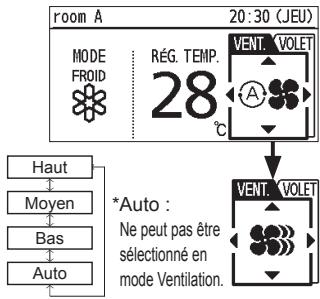

Appuyez sur la touche pour régler la vitesse de ventilation.

Commute automatique la vitesse de ventilation : Basse, Moyenne, Elevée

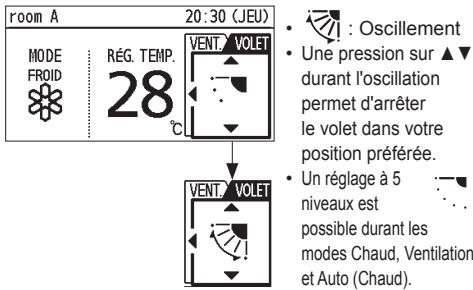

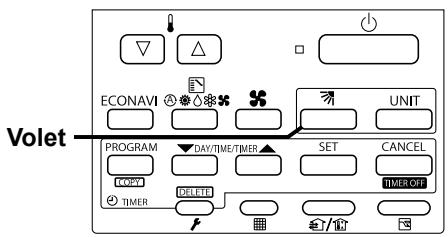

Volet

Appuyez sur la touche du volet pour ajuster la position du volet.

Remarque

• Si les performances de chauffage sont insuffisantes avec une vitesse de ventilation Low (Basse)®, réglez la vitesse de ventilation sur Medium (Moyenne) ou High (Élevée) ®
• La température ambiante pouvant être régée varie selon le modèle.

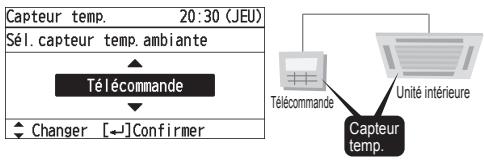

• Le Capteur temp. détecte la température à proximité de l'entrée d'air de l'appareil intérieur. La température détectée diffère légèrement de la température ambiente selon les conditions d'installation. La température régée est une indication de la température ambiente.

Réglage de l'heure actuelle

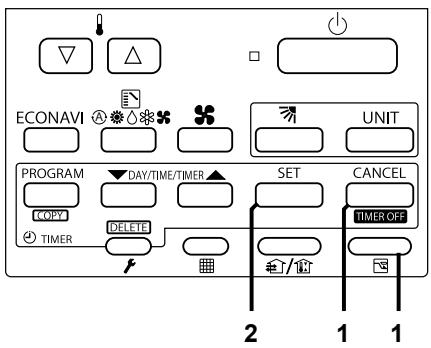

1 Maintenir la touche [SET] (Réglage) pressée plus de 2 secondes pour entrer le jour et le mode de réglage de l'heure.

Une fois le mode de réglage entré, "SETTING", " " (jour) et "heure" clignotent.

2 Régler “▼” au jour de la semaine en cours.

Appuyer sur [▲] pour déplacer “▼” (clignotant sur l'affichage) dans l'ordre: Su → Mo → Tu →....

Appuyer sur [] pour le déplacer dans l'ordre: Su Sa Fr Appuyer sur [SET] (Réglage) pour enregistrer.

3 Appuyer sur [ / ] pour changer l'indication "heure" actuelle sur la plaque de 0 à 23^*1

Régler l'heure actuelle et appuyer sur [SET] (Réglage). Les chiffres "heures" s'allument, et les chiffres "minutes" se mettent à clignoter.

*1 Si l'horloge fonctionne au réglage 12 heures AM/PM, l'heure s'affiche sur la plage AM 1 à 12/PM 1 à 12.

Appuyer sur [ / ] pour changer l'indication "minutes" actuelle sur la plage de 0 à 59.

Régler les minutes actuelles et appuyer sur [SET] (Réglage). Le jour et l'heure sont réglés, ce qui termine le mode de réglage.

Remarque

• “-:--” s'affiche si l'heure actuelle est incorrecte. En cas de panne de courant de plus d'1 heure, vérifier si les données règles pour le jour et l'heure sont toujours valides.

Vérification de la programmation hebdomadaire

• Effectuer la programmation hebdomadaire en affectant une minute donnée à chaque jour de la semaine.

6 programmes maximum peuvent être régés par jour et 42 par semaine.

Sélectionner le jour et le n° de minutes à programmer.

1 Appuyer sur [PROGRAM] (programme) pour passer en mode de confirmation de programme "h" et commencer le réglage.

Une fois en mode de confirmation de programme, le jour actuel est indiqué sous la forme n° de minutes "1".

2 Sélectionner le jour. anpuy sur [▼/▲] pour

Appuyer sur [ /] pour déplacer "horizontalément sur le jour à sélectionner.

Appuyer sur [] pour déplacer “▼” (clignant sur l'affichage) dans l'ordre : Su → Mo → Tu....

Appuyer sur [] pour le déplacer dans l'ordre: Su Sa Fr.

“--:--” s'affiche lorsque le programme n'est pas réglé.

Appuyer sur [SET] (RÉGLAGE) pour fixer le jour.

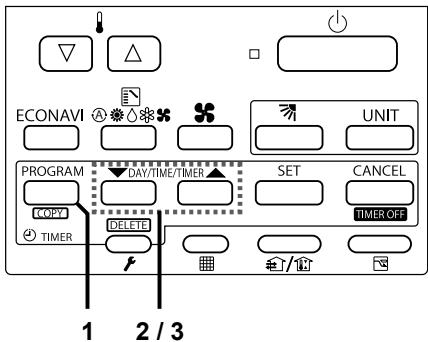

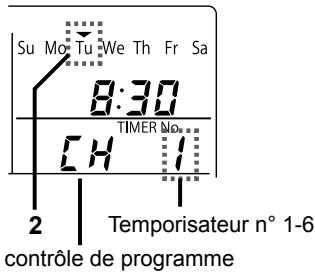

3 Sélectionner un numéro de minuterie.

Appuyer sur [▲] pour sélectionner un n° de TIMER (TEMPORISATEUR) de 1 à 6.

Appuyer sur [▲] pour augmenter à partir de 1.

Appuyer sur [▲] pour augmenter à partir de 6.

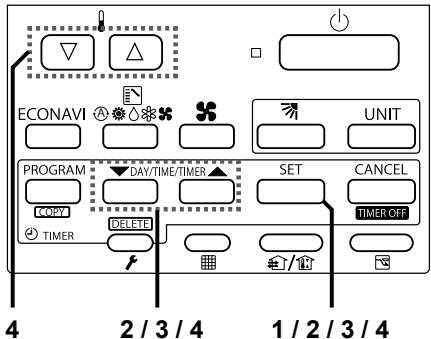

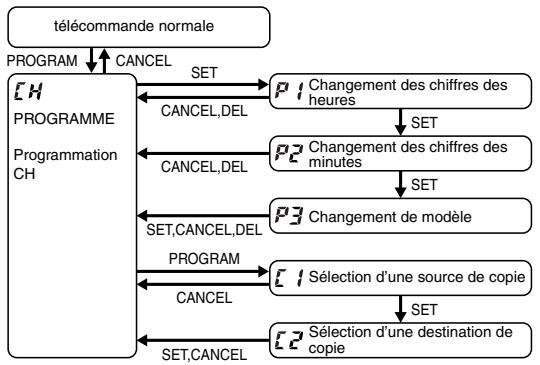

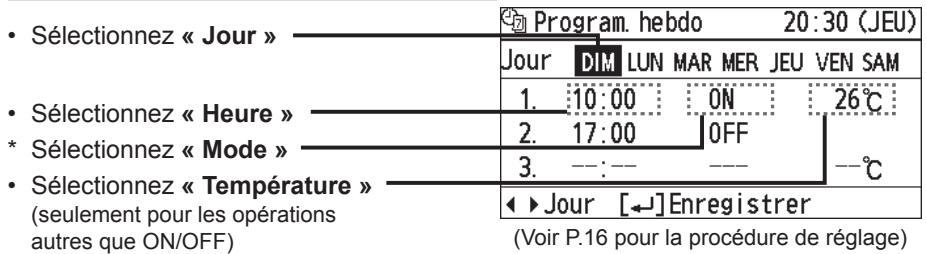

Changement de la programmation horaire

Suivez les étapes pour régler le programme hebdomadaire.

1 Sélectionnez le programme que vous souhaitez régler en mode de confirmation de programme, et appuyez sur [SET] (RÉGLAGE). Puis, passer au mode de réglage de programmation affiché.

• En mode de réglage de programmation, [SETTING] (CONFIGURATION), “heures”, “minutes” et “article” clignotent sur l'affichage.

2 Régler les "heures". (étape 1 de la programmation)

Appuyer sur [/] pour régler les "heures". Confirmer les "heures" et appuyer sur [SET] (Réglage). Puis, passer au mode de changement de programmation (réglat des "minutes").

Étape 1 de la programmation

3 Régler les "minutes". (étape 2 de la programmation)

Appuyer sur [/] pour régler les "minutes". Confirmer les "minutes" et appuyer sur [SET] (Réglage).

L'appareil passe au P3 (mode de sélection du modèle de programmation).

Étape 2 de la programmation

4 Régler l'action de programmation. (étape 3 de la programmation)

Il y a 4 actions de programmation.

La pression de [/] répète les modèles d'affichage suivants.

L'action 1 (affichage par défaut) L'action 2 Pour l'action 3 et l'action 4 : Appuyer sur [ / ] pour changer le réglage de température.

5 Sélectionner l'action de programmation et appuyer sur [SET] (réglage).

Le réglage de la minuterie de programmation est confirmé et l'appareil passe en mode de confirmation LH

Remarque

• Si [CANCEL] (ANNULER) est pressé pendant le réglage, l'appareil revient au mode de confirmation de la programmation.
• Si aucune opération n'est faite dans les 10 minutes pendant le réglage, l'appareil revient au mode normal.

Dans ce cas, tous les réglages en cours seront invalidés.

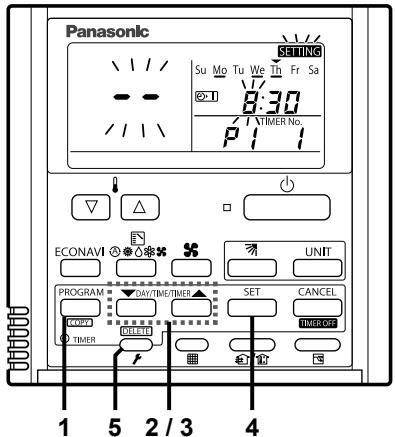

Suppression des réglages de la minuterie de programmation

Procédure comme suit pour supprimer des réglages de minuterie de programmation.

1 Appuyez sur [PROGRAM] (PROGRAMME) pour passer en mode de confirmation de programmation. 2 Appuyez sur [ / ] pour sélectionner le jour de programmation à supprimer.

Appuyer sur [SET] (RÉGLAGE) pour fixer le jour.

3 Appuyer sur [/] pour sélectionner un n° de TIMER (TEMPORISATEUR) (de 1 à 6). 4 Appuyer sur [SET] (RéGLAGE) pour afficher le mode de réglage de programmation . 5 Appuyer sur [DELETE] (SUPPRIMER) pour supprimer la programmation.

Remarque

• Après la suppression, l'appareil revient en mode de confirmation de programmation L. H.
• Si [CANCEL] (ANNULER) est pressé pendant le réglage, l'appareil revient en mode de confirmation de programmation.
• Si aucune opération n'est faite dans les 10 minutes pendant le réglage, l'appareil revient au mode normal.

Invalidation de la minuterie de programmation

Pour arrêter une opération programmée plus d'une semaine, il est possible de désactiver la programmation enregistrée.

La désactivation faite, la programmation ne sera pas exécutée jusqu'à l'annulation de la désactivation.

Comment désactiver la programmation enregistrée

[TIMER OFF] (MINUTERIE DÉSACTIVÉE) s'affiche et la programmation sera invalidée à partir de la suivante.

Comment annuler la désactivation de la programmation enregistrée

[TIMER OFF] (MINUTERIE DÉSACTIVÉE) désactive et la programmation sera validée à partir de la suivante.

En cas de panne de courant

Si le courant est rétabli rapidement, le programme après l'heure de rétablissement sera validé.

Si le courant est rétabli plus d'une heure après la panne, l'information d'heure actuelle sera perdue. Dans ce cas, la programmation ne sera pas exécutée.

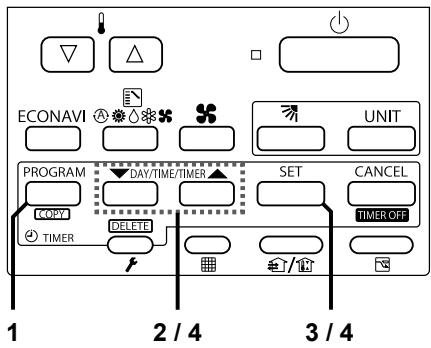

Copie de la minuterie de programmation

Il est possible de copier le programme préréglé par jour.

Sélectionner la source de copie.

1 Si [PROGRAM] (PROGRAMME) ([COPY]) (COPIER) est pressé en mode de contrôle de programme H, l'appareil passe en mode de copie (Sélection de la source de copie t) de la minuterie de programmation.

En mode de copie de la minuterie de programmation, [SETTING]

(Configuration) et (jour) de la source de copie clignotent sur l'affichage.

2 Appuyer sur [/] pour sélectionner le jour de la source de copie.

Sélectionner la destination de copie.

3 Si [SET] (RéGLAGE) est pressé en mode de sélection de la source de copie , l'appareil passe en mode de copie (Sélection de la source de copie ), de la minuterie de programmation.

4 Appuyer sur [/] pour sélectionner le jour de la destination de copie. Puis, appuyer sur [SET] (RéGLAGE) pour terminer la copie et retourner au mode de contrôle de la programmation.

Remarque

Le programme sera écrasé si le jour préprogrammé est sélectionné comme source de copie.

Avant de demander une réparation

Veuillez effectuer les contrôles suivants avant de demander une réparation.

Problème	Cause possible/mesure
“ERROR” s'affiche à l'entrée des chiffres des minutes.	Si un autre n° de minuteurie estprogrammé pour la même heures le même jour, vous ne pouvez pas superposer le réglage.
Si les données régles ne sont pas sauvégardées.	Les programmes sauvégardés sont automatiquement triés en fonction de l'hour. Vérifiez si des données sont sauvégardées dans un autre n° de minuteurie.
Le programme ne fonctionne pas.	Vérifiez si l'indication de temps n'est pas“--:--”. Si l'heure est invalide, le programme l'est aussi.
	Vérifiez les réglages d'interdiction de la télécommande. Dans ce cas, le programme est invalide.

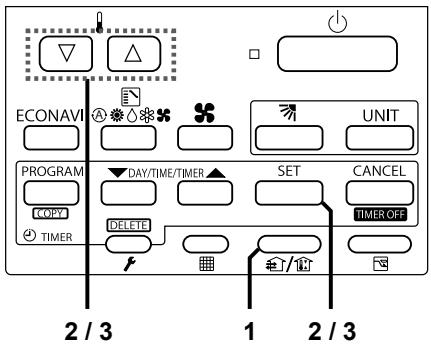

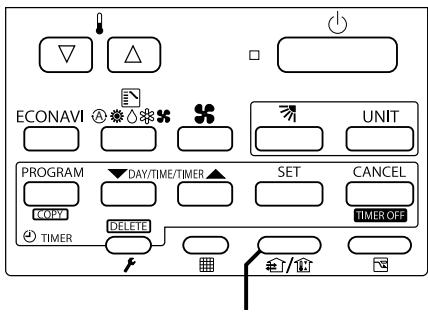

Fonction de maintien

La fonction de maintien est une fonction qui empêche une augmentation (ou diminution) excessive de la température ambianté quand quelqu'un se trouve dans la pièce.

Un climatiseur fonctionne automatiquement si cette fonction est réglée efficacement.

Refroidissement/deshumidification

Le climatiseur se met en marche quand la température ambiente augmente à -1°C de la limite supérieure. Le climatiseur s'arrête quand la température ambiente diminue à -2°C de la limite supérieure.

Limite supérieure de la fonction de maintien Température ambiante

Chauffage

Le climatiseur se met en marche quand la température ambience diminue à +1°C de la limite inférieure. Le climatiseur s'arrête quand la température ambience augmente à +2°C de la limite inférieure.

Température limite inférieure de la fonction de maintien

Précautions

• Le contrôle de la sortie contrôle seulement la mise en marche/arrêt du climatiseur. Il ne change pas le réglage de mode opération/température. Aussi, le mode opération/température doit être préalablement réglé de sorte que la fonction de maintien démarre le climatiseur au réglage de mode opération/ température souhaité.
• Si la température ambianté change rapidement, elle peut dépasser la limite supérieure ou inférieure quand la fonction de maintien est activée.
• La fonction de maintien est invalidée en mode de fonctionnement FAN/AUTO.
• L'ordre d'arrêt du climatiseur (défini en ② / ci-dessus) est valide seulement quand la fonction de maintien est activée.

En opération avec d'autres télécommandes (ou un dispositif de contrôle centralisé comme système de contrôle), la fonction de maintien n'arrête pas le fonctionnement de l'air conditionné.

Indication de la fonction de maintien

Indication de la fonction de maintainen	Etat
Désvactivée	La fonction de maintien n'est pas réglée.
Clignotante	La fonction de maintien est en cours de réglage ou activée.
Allumée	Bien que la fonction de maintien soit réglée, elle n'est pas activée.

Remarque

Si l'électricité est coupée pendant plus de 24 heures lors du fonctionnement de maintien, la télécommande perd les informations de fonctionnement de maintien. Elle se rétablit du blackout, et le climatiseur ne fonctionne pas avec la fonction de maintien au démarrage. À ce moment-là, le climatiseur ne s'arrête pas aux limites de maintien.

Réglage de la fonction de maintien

1 Maintenir [Ventilation] enforcé pendant 2 secondes pour afficher l'écran de réglage de la température limite supérieure.

Et la température limite supérieure se mettent à clignoter.

(La valeur par défaut de la température limite supérieure est 38°C -

2 Appuyer sur [ / ] pour sélectionner la température limite supérieure et appuyer sur [SET] (RÉGLAGE) pour définir la valeur. L'écran de réglage de la température limite inférieure s'affiche. 3 Appuyer sur [ / ] pour sélectionner la température limite inférieure et appuyer sur [SET] (RÉGLAGE) pour définir la valeur. Le réglage de la fonction de maintien est achevé.

(La valeur par défaut de la température limite inférieure est 10°C.)

• L'appareil revient en mode normal si [CANCEL] (ANNULER) est pressé ou si aucune opération n'est faite pendant 3 minutes pendant le réglage. Dans ce cas, tous les réglages en cours seront perdus.

Annulation de la fonction de maintien

1. Maintenez [Ventilation] enfoncé plus de 2 secondes pendant que la fonction de maintien est régée.

Fonction de sommeil

Cette fonction vous assure un sommeil agréable et change la température ambiantependant votre sommeil.

• Le réglage d'arrêt de la minuterie peut se régler toutes les heures de 1 à 10 heures. ■ Affichage de la télécommande (pendant le réglage de l'heure)

Heure d'arrêt

Si l'heure actuelle est 23:00.

Affichage de la télécommande (pendant le réglage de la fonction de sommeil)

• Si aucune opération n'est effectuée pendant 3 minutes, le mode de réglage de l'heure sera automatiquement terminé.

1 Appuyer sur [Sleeping] (sommeil). à chaque pression, l'indication change.

A change de position, modification, change dans l'ordre suivant.

(Appuyer sur [CANCEL] (ANNULER) pour arrêter le réglage de l'heure.)

2 Appuyer sur [SET] (réglage).

• Le mode sommeil démarre.

Quand l'heure d'arrêt est arrivée:

L'appareil intérieur s'arrête.

• La température revient au réglage au moment où la fonction de sommeil a démarré.

1. Appuyer sur [Sleeping] (sommeil).

• Le réglage de température resté à l'heure annulée.

• Les touches suivantes permettent également d'annuler la fonction de sommeil. Touche [Start/Stop] (Marche/Arrêt)

Permet d'arrêter l'appareil intérieur après annulation de la fonction de sommeil.

Touche [Mode select] (Sélection du mode)

Permet de changer de mode de fonctionnement après annulation de la fonction de sommeil.

■ Si la touche [Sleeping] (Sommeil) ne fonctionne pas.

Ou, si le mode ne démarre pas même après la pression de [SET] (RÉGLAGE).

Vérifiez le tableau suivant.

Article	Affichage de la télécommande (indication d'éclairage/clignotement)	Description
1	L'indication ERREUR clignote (plusieurs seconds).	L'horloge n'est pas réglée.
2	L'indication "Cette fonction n'est pas disponible" s'allume (plusieurs secondes).	Cette fonction n'est pas disponible quand le mode de fonctionnement est régé sur AUTO ou FAN (VENTILATION).
3	L'indication de contrôle centralisé clignote (plusieurs secondes).	Le dispositif de contrôle centralisé ne peut pas démarrer/arrêter l'appareil ou changer le réglage de température.

La fonction de sommeil sera annulée dans les cas suivants :

1: Quand l'appareil est opéré pour arrêter ou changer le réglage de température par une autre télécommande ou un dispositif de contrôle centralisé. 2: Quand l'appareil est opéré pour arrêter ou changer le réglage de température par la fonction de programmation hebdomadaire/fonction de maintain. 3: Quand le dispositif de contrôle centralisé est invalidé de l'arrêt de l'appareil ou du changement de réglage de température.

Remarque

Problème	Cause possible/mesure
Le réglage de température ne diminue (augmente) pas.	La température au-delà de la limite supérieure ou inférieure ou chaque mode de fonctionnement ne peut pas être réglié.
Le fonctionnement avec la fonction de sommeil ne se termine pas.	Noter que si l'heure est changée après le début de la fonction de sometimeil, le fonctionnement ne se termine pas avant d'atteindre l'heure de démarrage réglee.

Fonction econavi

Cette fonction est disponible en attachant un capteur ECONAVI en option.

Le capteur ECONAVI détecte l'activité humaine et conserve l'énergie en fonction du niveau d'activité.

Aperçu de la fonction econavi

Forte activités	• Refroidissement: La température cible est identique à la température régée. • Chauffage: La température cible est 1 °C plus BASSE que la température régée.
Faible activités	• Refroidissement: La température cible est 1 °C plus élevée que la température régée. • Chauffage: La température cible est identique à la température régée.
Personne dans la pièce	Personne dans la pièce pendant 20 minutes • Refroidissement: La température cible est 2 °C plus élevée que la température régée. • Chauffage: La température cible est 2 °C plus BASSE que la température régée. Personne dans la pièce pendant 3 heures • Refroidissement: Le refroidissement s'arrêté et l'appareil passen en mode Ventilation uniquement. • Chauffage: Le chiffage s'arrêté et l'appareil passen en mode Ventilation uniquement.
* Lorsque le capteur détecte des mouvements dans une pièce videAAParavant, l'appareil se remet en marchepour correspondre au niveau d'activité.

Remarque

• Même lorsque la température cible est modifiée par la fonction ECONAVI, la température régée affichée sur la télécommande ne change pas.
• Même lorsque vous passez de Refroidissement/Chauffage à Ventilation avec la fonction ECONAVI, le mode de fonctionnement affiché sur la télécommande demeure Refroidissement/Chauffage.
• Il est possible de choisir parmi les options suivantes pour que l'opération soit effectuée 3 heures après que la salle se soit vidée.
• Fonctionne uniquement en mode Ventilation.
• Arrête et ne reprend pas le fonctionnement même lorsque des mouvements humains sont détectés.
• Arrête et ne reprend pas le fonctionnement même lorsque des mouvements humains sont détectés.
• Continue à fonctionner dans le mode actuel.

Si vous en avez besoin, veuillez contacter le revendeur.

Réglage on/off (marche/arrêt) de la fonction econavi

La télécommande vous permet de commuter la fonction ECONAVI ON/OFF (MARCHE/ARRÊT).

1 Appuyez sur [econavi] pour activer la fonction econavi.

• ECONAVI apparaît une fois que ECONAVI est activé.

2 Appuyez sur [ECONAVI] pour la désactiver.

• ECONAVI disparaît lorsque l'appareil intérieur est arrêté.

1/2

Remarque

Désactive la fonction ECONAVI si :

• Vous souhaitez maintenir la température de la pièce à une température réglée.
• Vous souhaitez que le climatiseur continue de fonctionner même lorsque personne n'est dans la pièce.
• Le capteur ne fonctionne pas.
• Seuls des nourrissons, des bébés, ou des personnes à mobilité réduite se trouvent dans la pièce.

Avertissement

N'utilisez pas la fonction ECONAVI dans une pièce où seuls des personnes à mobilité réduite ou des nourrissons sont présents. En raison de leurs mouvements limités, le capteur ECONAVI risque de ne pas les détecter et causer l'arrêt de l'appareil intérieur.

Dépannage

Si l'opération ne démarre pas avec une pression sur la touche [Start/Stop] (Marche/Arrêt)... Vérifiez les éléments suivants avant de demander une réparation.

Panne d'électricité ?

• Une fois l'électricité rétablie, appuyez de nouveau sur [Start/Stop] (Marche/Arrêt).

Si l'opération ne démarre pas, désarmez le disjoncteur et contactez le revendeur en précisant le symptôme et le n° de modèle.

Le disjoncteur est-il abaissé?

• Armez-le et appuyez de nouveau sur [Start/Stop] (Marche/Arrêt).

Si l'opération ne démarre pas, abaissez le disjoncteur et contactez le revendeur en précisant le symptôme et le n° de modèle.

• Une fois que le clignotement a cessé, appuyez de nouveau sur [Start/Stop] (Marche/Arrêt).

Si l'opération ne démarre pas, abaissez le disjoncteur et contactez le revendeur en précisant le symptôme et le n° de modèle.

est-il affché?

• Si l'une des indications d'alarme suivantes apparait, arrêtez l'opération une fois et remettez l'appareil en marche environ 1 minute plus tard. (Indication d'alarme, éteinte) [E04 E06 P10 P20 H06]

Si l'indication ne réapparait pas, utilisez l'appareil.

→ Si l'indication réapparaît ou une indication d'alarme différente de celles-ci-dessus (combinaison de nombres et de caractères comme E, F, H, L et P) apparait, arrêtez l'appareil, abaissez le disjoncteur et contactez le revendeur en précisant l'indication d'alarme, le n° de modèle et le n° de l'appareil intérieur.

Impossible d'arrêter l'opération. Ou l'unité démarre automatiquement même avec une pression sur [Start/Stop] (Marche/Arrêt) (extinction).

• Vérifiez si la fonction de maintien est activée ou non.
• Vérifiez le contrôle avec le dispositif de contrôle centralisé.

L'écran de la télécommande affiche un “△ ECONAVI” clignotant.

• Capteur défectueux ou installation incorrecte.

Arrêtez la fonction ECONAVI avec la télécommande et contactez le revendeur ou le point de vente avec le n° de modulo et le problème.

L'écran de la télécommande n'affiche pas le ECONAVI.

• L'appareil intérieur s'est arrêté. Allumez l'appareil intérieur.
• L'appareil est en mode Ventilation. La fonction ECONAVI ne fonctionne pas en mode Ventilation.
• La fonction ECONAVI est régée sur OFF (Arrêt). Activez la fonction ECONAVI avec la télécommande.
• Il est possible que l'appareil inté érieur ne supporte pas la fonction ECONAVI. Veuillez contacter le revendeur.
• Si vous devez prendre contact pour la maintenance, consultez la page arrêtée

Modèle n°		CZ-RTC4
Dimensions		(H) 120 mm × (L) 120 mm × (P) 20 + 4,75 mm
Poids		160 g
Plage de Température/ Humidité		0 °C à 40 °C / 20 % à 80 % (pas de condensation) *Usage interieur uniquement.
Source d'alimentation		16 Vcc (fourni par l'unité interieure)
Horloge	Precision	± 30 secondes/mois (à une température normale de 25 °C) *Ajustez-la périodiquement.
	Autonomie	24 heures (après un chargement complet) *Env. 8 heures sont nécessaires pour une recharge complète.
Nombre d'unités intérieures connectées		8 appareils maximum

Mode d'emploi

Télécommande cablée haut de gamme

Modèle n° CZ-RTC3

Instructions d'installation Attaché séparation.

Avant d'utiliser l'appareil, lisez ce mode d'emploi dans son intégralité et conservez-le pour toute référence ultérieure.

Panneau de commande

Bouton Retour

Retourne à l'écran précédent.

Affiche l'écran du menu (P. 10).

Bouton Menu

Remarque : Appuyez au centre

Pas de gant

Pas de stylo

Avertissement

Signale un danger ou une pratique dangereuse susceptible de blesser gravement ou mortellement.

Mise en GARDE

Signale un danger ou une pratique dangereuse susceptible de blesser ou d'endommager le matériel.

Points à observer

Actions interdites

Ne pas installer l'appareil dans un milieu où persistent se couver des substances explosives.

En cas de dysfonctionnement de l'appareil, ne le réparez pas vous-même. Contactez le revendeur ou le service d'assistance pour faire réparer l'appareil.

En cas d'urgence, enlevez la fiche d'alimentation de la prise ou coupez le disjoncteur ou les moyens par lesquels le système est isolé du secteur électrique.

Cet appareil est destiné à être utilisé par des experts ou des utilisateurs formés dans des magasins, l'industrie légère et dans des fermes ou pour un usage commercial par des profanes.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers que cela implique.

• Ne pas utiliser avec les mains mouillées.
• Ne pas laver à l'eau.

Nous vous remercions d'avoir acheté la télécommande filaire haute performance de Panasonic.

• Lisez attentivement le mode d'emploi pour un usage en toute sécurité. Ce manuel décrit le mode d'emploi de la télécommande filaire. Lisez ce manuel ainsi que le mode d'emploi fournis avec les appareils extérieurs et intérieurs. Veillez à lire les « Consignes de sécurité » (P.3) avant l'utilisation.
• Conservez ce manuel ainsi que le mode d'emploi fourni avec les appareils extérieurs et intérieurs dans un endroit sûr. Assurez-vous de conserver ce manuel dans un endroit facilement accessible par les utilisateurs. En cas de changement d'utilisateur, assurez-vous de donner ce manuel au nouvel utilisateur.

Le texte anglais correspond aux instructions d'origine. Les autres langues sont les traductions des instructions d'origine.

TABLE des matières

Page

Noms des pièces 2 · Panneau de commande 2 - Consignes de sécurité 3 Noms des pièces 6 - Affichage de l'écran 6

• Opérations de base 8
• Liste du menu 10
• Réglage du volet de chaque appareil intérieur 12

VOLET 12

• Réglage du volet de chaque sortie d'air 13 Bloquer volet ind. 13
• Réservation de la minuterie 14 · Minuterie ON/OFF 14 Aperçu Program. hebdo 15
• Programme hebdo 16
• Informations du filtre 20

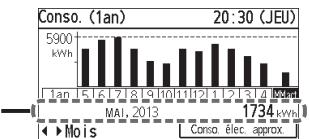

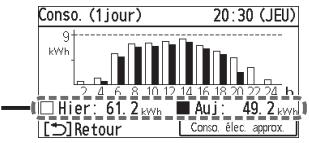

• Fonct. silencieux/Monitorer consommation elec 22

Économie d'énergie 24

• Retour auto temp. 24 · Plage temp. 25

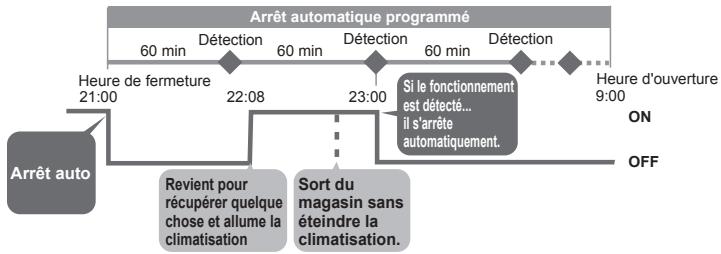

• Arrêt auto 26 Plan coupe pointe 28

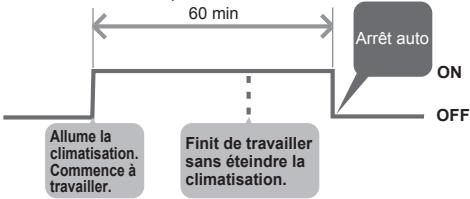

• Rép. minut. off 30
• Fonction maintien 31
• Réglages initiaux 33

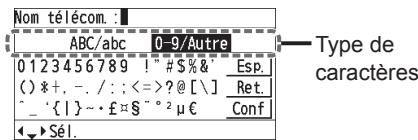

Horloge/Type horloge/Blocage fonct. 33 Nom télécommande 34 - Son tactile/Contraste/Rétroéclairage/Langue 35 - Changer MdP/Capteur temp./princ./sec./Sortie vent./Coordonnées. 36

• Réglage ventilation 38
• Liste des réglages 39

Résolution des problèmes 41 - Spécifications 42

Écran supérieur

L'appareil intérieur est arrêté ou un léger souffle est en cours.

Écran Sélection d'un élément Écran Arrêt du fonctionnement ■ Affichage de l'écran de verrouillage

[Blocage fonctionnel] fonctionne. (P.33) Pour annuler le verrouillage, appuyez sur le bouton pendant 4 secondes.

Icônes des informations de réglage affichées sur l'écran supérieur

Icône	Description	Page
	Le filtré de l'appareil interieur doit être nettoyé.	P.20
	L'huile moteur doit être remplaçée. (Seulement si vous utilisez un climatiseur avec pompé de chauffage à gaz.)	-
	Il est interdit de changer de mode de fonctionnement. (Passer au mode Auto est également interdit.)	-
	Le fonctionnement de la télécommande est restreint par un apparéil de commande central.	-
	[Minuterie ON/OFF] est configuré.	P.14
	[Program. hebdo] est configuré.	P.15
	Le mode Économie d'énergie est en cours.	P.8
	De l'air frais est utilisé pour la ventilation. (Seulement lorsque vous connectez un apparéil de ventilation à échange de chaleur ou un ventilateur vendu dans le commerce.)	P.38
	Empêche la température de la pièce de trop augmenter (ou de trop baisser) lorsque personne ne se trouve dans la pièce.	P.31

1 Mettez en marche l'appareil.

Appuyez sur

(L'indicateur de fonctionnement s'illumine.)

Pour modifier le réglage (P.10) Pour ON/OFF le mode Economie d'énergie

Appuyez dessus pendant le fonctionnement.

(Uniquement pour les modèles dotés de la fonction Économie d'énergie.)

Pour arrête

(L'indicateur de fonctionnement s'éteint.)

Sélectionnez l'élément à régler.

Appuyez sur ◀ ◀ ▶

Modifiez le réglage.

Appuyez sur △ ∇ → ←1

(Le curseur disparaît.)

Panasonic

Indicateur de fonctionnement

Le mode Économie d'énergie est en cours.

Remarque

• Les modes de fonctionnement ne pouvant être configurés ne sont pas affichés. L'affichage du volet diffère de l'angle réel du volet.
• Une pression sur après que la récupération d'une panne du secteur électrique permet de reprendre les opérations et leur contenu avant que la panne du secteur électrique ne se soit produite.
• Si aucune action n'est effectuée pendant un certain temps, le rétroéclairage s'éteint pour économiser de l'électricité. (Appuyer sur n'importe quel bouton pour illuminer l'appareil.)
• Le mode Économie d'énergie restreint la valeur du courant maximum, entraînant des performances de chauffage/refroidissement amoindries.

(Si le courant des appareils extérieurs n'atteint pas le pic à cause d'une opération à faible charge, la valeur du courant n'est pas restreinte.)

• La plage de température pouvant être configurée dépend du modèle.
• Il est possible de modifier la plage de température définie avec la télécommande. (P.24)
• Certains modèles n'affichent pas le volet.

Mode de fonctionnement (p. ex. chaud, froid, etc.)

Appuyez sur

Régler la température

Appuyez sur . (Lorsque le curseur n'est pas visible)

Vitesse du ventilateur

Appuyez sur

Volet

Appuyez 2 fois sur

Réglage du volet de chaque appareil intérieur (P.12)

4 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Lorsqu'aucune action n'est effectuée dans chaque écran de réglage pendant plusieurs minutes.

L'affichage revient à l'écran supérieur.

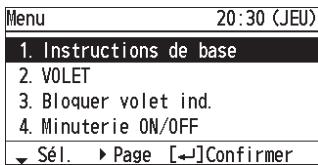

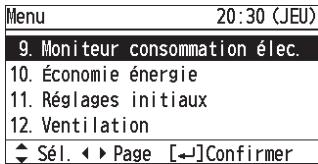

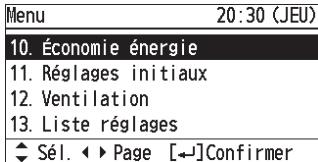

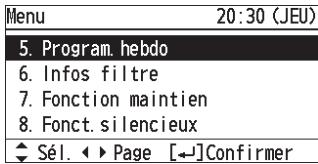

2 Sélectionnez l'élément du menu.

Pour tourner la page

Appuyez sur

■ Menu pouvant être sélectionnés (1 à 13)

Pour des détails sur les exemples d'écran, voir la page suivante.

1	Instructions de base	Explique les opérations de base. • Appuyez sur ↓ pour tournier la page.	P.8
2	VOLET*	Configure les volets pour chaque apparéil.	P.12
3	Bloquer volet ind.*	Fixe le volet d'une sortie d'aire spécifique.	P.13
4	Minuterie ON/OFF	Règle la minuterie ON/OFF	P.14
5	Program. hebdo	Règle la programmation sur une base journalière.	P.15
6	Infos filtré*	Confirme et remet à zéro l'heure de nettoyage du filtré.	P.20
7	Fonction maintainien	Empêche la température de la pièce de trop augmenter (ou de trop baisser) lorsque personne ne se trouve dans la pièce.	P.31
8	Fonct. silencieux*☆	Applique le mode Silencieux aux apparéils extérieurs.	P.22
9	Monieur consommation élec.*	Confirme les consommation élec. sur une base journalière, hebdomadaire ou annuelle.	P.23
10	Économie énergie	Il est possible de configurer individuellement les fonctions d'Economie d'énergie indiquée sur la droite, indépendamment du bouton (Economie d'énergie).

12	Ventilation*	Régle le mode ventilation y compris l'appareil d'échange de chaleur.	P.38
13	Liste régliages	Confirme la signification des icônes des informations de réglage.	P.39

Selon le modèle, certains menus ne peuvent pas être utilisés. L'écran suivant apparait.

Le mot de passe administrateur est requis pour ce réglage. (P.36)

Retour auto temp.	Restaure la température une fois que la durée définie est écoulé même si la température a changé.	P.24
Plage temp.	Restreint la plage de température pouvant être régée.	P.25
Arrêt auto	Règle la minuterie Arrêt auto.	P.26
Plan coupe pointe*	Détermine la plage horaire pour le mode Économie d'énergie.	P.28
Rép. minut. off	Stoppe le fonctionnement après un certain temps, chaque fois que l'opération est effectué.	P.30

Détails N°11 [Réglages initiaux]

Horloge	Configure l'heure et la date actuelle.	P.33
Type horloge	Règle le type d'affichage de l'horloge.	P.33
Nom télécommande	Nomme la télécommande.	P.34
Blocage fonct.	Bloque l'utilisation des boutons.	P.33
Son tactile	ON/OFF le son de fonctionnement.	P.35
Contraste	Règle l'écran de contraste.
Rétroéclairage	Règle la luminosité du rétroéclairage de l'écran.
Langue	Règle la langue d'affichage de l'écran supérieur.
Changer MdP☆	Règle le mot de passer administrateur.	P.36
Capteur temp.☆	Permet deCHOISIR l'utilisation du capteur de température de la télécommande ou des apparciels interieurs.	P.37
princ./sec.☆	Effectuez ce réglage lorsque 2 télécommandes sont raccordées.	P.37
Sortie vent.☆	Couple le ON/OFF du climatiseur et le ON/OFF du ventilateur.	P.37
Coordonnées	Confirme l'adresse et le nombre de téléphone de la maintenance.	P.37

Réglage du VOLET de chaque appareil intérieur (VOLET)

p. ex. appareil1-1 p. ex. appareil1-3

Lors du réglage des volets pour chaque appareil

• Les volets de toutes les sorties d'air d'1 appareil intérieur sont dirigés dans la même direction.

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent

Appuyez sur

Pour revenir à l'écran supérieur

Appuyez 2 fois sur :=

Sélectionnez l'appareil intérieur à régler.

TOUT: Tous les appareils connectés à la télécommande

p. ex. (unité) TOUT → 1-1 → 1-2 à 1-8

4 Sélectionnez la direction du volet.

(Pressez 2 fois pour terminer.)

• Une pression sur ou durant l'oscillation permet d'arrêter le volet dans votre position préférée.
• Une pression sur ou alors que l'oscillation est arrêtée, règle le volet dans la position spécifique.

Lorsque you appuyez sur

• Un réglage à 3 niveaux est possible pour les modes Froid et Sec.

Lorsque vous régalez le volet pour chaque sortie d'air individuellement selon les conditions de la pièce

• Même si le réglage du volet de tous les appareils intéérieurs (P.9) ou de chaque appareil intéérieur (P.12) est modifiée, les directions du volet régles ici ne sont pas changées.

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur.

3 Sélectionnez l'appareil intérieur à régler.

→ p. ex.1-1 → 1 - 2 a1-8

4 Sélectionnez la sortie d'air.

• Le numéro de sortie d'air change selon la direction de l'installation. Vérifiez avec l'opération réelle.

5 Sélectionnez la direction du volet. ▲▼→ (pressez 2 fois pour terminer.)

Bien que s'affiche également en mode Froid et Sec, la direction réelle est *. Pour les types différents du type cassette à 4 voies, l'affichage suivant apparait et cette fonction ne peut pas être utilisée.

Réservation de la minuterie (minuterie on/off)

Permet ON/OFF l'appareil à une heure précise. (p. ex. ON/OFF au bout de 3 heures)

• Utilisez la minuterie OFF par exemple lorsque : Vous réduisez votre consommation électrique pendant votre sommeil
• Utilisez la minuterie ON par exemple lorsque : Vous utilisez le climatiseur en fonction du début d'une réunion

1. Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur :

2 Sélectionnez [Minuterie ON/OFF].

3 Sélectionnez le type de minuterie ▲▼→

• Sélectionnez [Minuterie OFF] ou [Minuterie ON].

Sélectionnez [Régler].

• Pour régler la minuterie sur OFF, sélectionnez [Non réglé].

5 Réglez l'heure. heure minute

(Pressez 2 fois pour terminer.)

• Limite supérieure : S'arrête dans 72 h. (à la 30e minute)

Remarque

• Si la minuterie ON et la minuterie OFF sont réglées à la même heure, la minuterie OFF est prioritaire, et la minuterie ON ne peut pas être utilisée.

Vous pouvez régler un programme de fonctionnement hebdomadaire.

• Il est possible de configurer la programmation ON/OFF ou la programmation du réglage de la température en réglant le jour et l'heure (p. ex. Configurer l'heure de début du fonctionnement à 8 heures du matin du lundi au vendredi.).

Comment configurer (aperçu)

*Mode • ON : Démarre le fonctionnement avec la température définie en dernier. - OFF: Arrête le fonctionnement. - ON & TEMP.: Démarre le fonctionnement avec la température spécifiée. - TEMP.: Règle la température à la température spécifique durant le fonctionnement.

1. Stoppe le fonctionnement plus tout en cas de « jour de travail sans heures supplémentaires

• Il est possible de copier vers d'autres jours le réglage enregistré pour 1 jour. (P.19)

3. Stoppez le fonctionnement pendant la pause midi.

Il est possible de désactiver la minuterie uniquement pour les jours spécifiés avec les programmations enregistrées. (P.16)

• Désactive ( -) la minuterie du jour qui tombe sur un congé.
• Activez (☑) la minuterie une fois que le congé est terminé.

Day	SUN	MON	TUE	WED	THU	FRI	SAT
1.	8:00			ON
2.	17:00			OFF
3.	----			----			---C

Program. hebdo 20:30 (JEU)
Jour	DIM LUN MAR MER JEU VEN SAM
1.	8:00 ON	26°C
2.	17:00	28°C
3.	22:00 OFF

Program. hebdo 20:30 (JEU)
Jour	DIM LUN MAR MER JEU VEN SAM
1.	8:00	ON
2.	12:00	OFF
3.	12:45	ON

D1M LUN MARMERMEJEU VEN SAM

- √ √ √ - √ -

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur :

3 Activez la programmation hebdomadaire ▲▼→▲▶→

• Sélectionnez l'objet avec ▲▼ et sélectionnez ☑ / — avec ▲▶.

4 Sélectionnez [√] pour tous les jours où la minuterie est utilisée.

• Sélectionnez l'objet avec et sélectionnez [] (activer)/[—] (désactiver) avec.

6 Sélectionnez le champ pour enregistrer le réglage de la minuterie.

• Jusqu'à 8 réglages sont disponibles pour chaque jour.
• Après l'enregistrement, les éléments sont arrangés en série chronologique automatiquement.

7 Réglez l'heure de démarrage pour le mode de minuterie.

heure minute

0:00 à 23:59

8 Sélectionnez le mode de minuterie.

• Types de mode de minuterie
• ON: Démarre le fonctionnement avec la température définie en dernier. OFF: Arrête le fonctionnement. ON & TEMP.: Démarre le fonctionnement avec la température spécifique.
• TEMP.: Réglez la température à la température spécifique durant le fonctionnement.

Réglez la température.

(Seulement pour les opérations autres que ON/OFF)

10 Confirmez le contenu du réglage.

Confirmez et appuyez sur :

(Pressez 2 fois)

pour terminer.)

Pour enregistrer plus. Répétez depuis l'étape 6 sans appuyer sur : Pour copier le contenu du réglage vers les autres jours (P.19)

Pour régler la minuterie sur OFF

En commençant avec l'étape 1, Sélectionnez

Pour régler la minuterie sur OFF pour certains jours après l'enregistrement

(jours fériés, etc.)

En commençant avec l'étape 1, réglez [-] pour les jours OFF à l'étape 4 et appuyez 2 fois sur :

Après les étapes 1 à 4 de la page 16, sélectionnez le jour à changer ou à supprimer.

Program. hebdo 20:30 (JEU)
Jour	DIM	LUN MAR MER JEU VEN SAM
1.	8:00	ON 26°C
2.	17:00	OFF
3.	----	---- -℃

2 Sélectionnez la programmation à changer ou à supprimer.

Program. hebdo 20:30 (JEU)
Jour	DIM LUN MAR MER JEU VEN SAM
1.	8:00	ON 26°C
2.	17:00	OFF
3.	----	---- -℃
Sé! . [←]Changer

3 Sélectionnez [Changer] ou [Supprimer].

Dimanche 20:30 (JEU)

Sél. changer/supprimer N°1

Changer

Supprimer

Sél. [←]Suivant

4 Effectuez [Changer] ou [Supprimer] comme suit.

Pour modifier le réglage, à la suite des étapes 7 à 10 de la page 17, réglez l'heure, le mode de minuterie et la température et confirmez le contenu. - Pour supprimer le réglage, sélectionnez [OUI].

(Pressez 2 fois pour terminer.)

Supprimer dimanche N°1?

OUI NON

Pour changer ou supprimer les réglages plusieurs fois : Répétez depuis l'étape 1 sans appuyer sur :

Remarque

Pour supprimer toutes les programmes des jours sélectionnés

1 Sélectionnez le jour à l'étape 1 ci-dessus et appuyez sur 2 Sélectionnez [Tout supprimer : O] avec ▲▼ et appuyez sur ←. 3 Sélectionnez [OUI] avec ▲▼ et appuyez sur ↓.

Dimanche 20:30 (JEU)

Sélectionnez changer/supprimer

Changer

Tout supprimer: DIM

Sél. [←]Suivant

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur :

5 Sélectionnez [√] pour tous les jours cibles de copie.

• Sélectionnez les jours avec et sélectionnez [√] avec ▲▼.
• [√]: Copiez la source

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur.

4 Confirmer la durée de fonctionnement jusqu'au prochain nettoyage.

(Pressez 2 fois pour terminer.)

Lorsqu'un nettoyage est nécessaire immédiatement, l'écran à droite s'affiche. Nettoyez le filtre. (Consultez le mode d'emploi de l'appareil interieur.) Une fois le filtre nettoyé, sélectionnez [Réinitialisation signe filtre] à l'étape 3 ci-dessus et sélectionnez [OUI].

(Pressez 2 fois pour terminer.)

(Le compteur de nettoyage du filtre est remis à zéro.)

Remarque

• Selon le modèle, [Infos filtrer] ne peut pas être utilisée. En pareil cas, un message s'affiche comme indiqué sur la droite.
• Lorsqu'il est temps de nettoyer le filtre ; l'icône affichée à droite apparait en haut de l'écran.

4 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur :

4 Réglez [sél. act/désactiver] sur [☑].

• Sélectionnez l'élément avec et sélectionnez [] / [[-] avec.

6 Réglez l'heure pour effectuer le fonctionnement silencieux.

(Pressez 2 fois pour terminer.)

3 Sélectionnez la période à afficher. ▲▼→

(Pressez 2 fois pour terminer.)

1 jour

Consommation élec. (env.)

1 semaine

Consommation éléct. (env.)

• Une pression sur le bouton a permis de commuter le total de 1 semaine et les données de chaque jour.

1 an

Consommation éléct. (env.)

• Une pression sur permet de commuter le total d'1 année et les données de chaque mois.

Remarque

• Selon le modèle, [Fonct. silencieux] et [Moniteur consommation elec.] ne peuvent pas être utilisés. En pareil cas, un message s'affiche comme indiqué sur la droite.

• L'utilisation du fonctionnement silencieux peut déterminer les performances de réduction du bruit.
• La consommation électrique affiche un résultat de calcul approximatif qui peut varier du résultat de mesure calculé par un wattmètre.

Retour auto temp.

Rétablir la température modifiée à la température définie à l'origine automatiquement après un laps de temps précis. (p. ex. Uniquement à l'arrivée d'un invité)

Plage temp.

Restreindre la plage de température pouvant être régée. (Il n'est pas possible de définir des températures en dehors de la plage.)

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur :

4 Sélectionnez l'élément et réglez-le sur [√]

Pour fonctionner uniquement lorsque de l'énergie peut être économisée, sélectionnez [Type retard] avec ▲▼ et sélectionnez [Économie] avec △▶.

5 Réglez l'heure de retour à la température définie.

(10 min à 240 min : à la 10e min)

6 Réglez la température.

(Pressez 2 fois pour terminer.)

Pour régler en série Répétez depuis l'étape 4 sans appuyer sur :

5 Régler la plage de température.

(Pressez 2 fois pour terminer.)

Plage de réglage

Plage temp. 20:30 (JEU)
Limits inf. - Limits sup.
FROID/SEC 18°C - 30°C	←
CHAUD 16°C - 26°C	□
AUTO 17°C - 27°C	□
Séli. ▲ □/□ [←]Régler

FROID/SEC 20:30 (JEU)

Régler valeur limite inférieure

18c - 30c

Changer > Limite sup.

Pour régler en série Répétez depuis l'étape 4 sans appuyer sur :

- Retour auto temp.

Lorsque [Type retard] est réglé sur [Économie], cela fonctionne uniquement si la température définie à l'étape 5 économise plus d'énergie que la température modifiée. p. ex. Lorsque Froid 26°C est réglé et que la température est modifiée sur 28°C

• [Économie] : Maintient à 28 °C
• [Normal] : Revient à 26 °C
• La plage de température pouvant être configurée dépend du modèle.

Arrêt automatique

Lorsque le fonctionnement est stoppé à une heure précise (p. ex. à l'heure de fermeture) et rallumé par la suite, cette fonction détecte l'état de fonctionnement à un intervalle régulier et stoppe le fonctionnement automatiquement.

Détectez l'état de fonctionnement à un intervalle régulier et stoppez le fonctionnement automatiquement. (p. ex. 60 min)

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur.

2 Sélectionnez [Économie énergie]. ▲▼→ 3 Sélectionnez [Arrêt auto] et réglez-le sur [☑].

4 Sélectionnez l'élément à régler.

Heure d'arrêt

Heure d'arrêt du fonctionnement (heure à laquelle Arrêt auto est activé)

5 Réglage. boye

(Pressez 2 fois pour terminer.)

Heure fin

Heure à laquelle Arrêt auto stoppe

5 Réglage. boye

(Pressez 2 fois pour terminer.)

Minuterie

Intervalle de temps pour détecter l'état de fonctionnement après [Heure arrêt]

5 Régles

(Pressez 2 fois pour terminer.)

10 min à 180 min (à la 10e min)

Plan coupe pointe

Permet de réduire la capacité de fonctionnement pour une période de temps précise.

Plage horsaire pour réduire la capacité de fonctionnement

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur :

8 Réglez l'heure de démarrage et l'heure de fermeture.

(Répéter)

9 Sélectionnez la capacité de fonctionnement.

(Pressez 2 fois pour terminer.)

Pour régler en série

Répétez depuis l'étape 4 sans appuyer sur :

Pour modifier

• Sélectionnez le champ à modifier à l'étape 7 ci-dessus.
• Sélectionnez [Changer].

• Après les étapes 8 et 9 ci-dessus, sélectionnez l'heure de démar rage, l'heure de fermeture et la capacité de fonctionnement.

• Sélectionnez le champ à supprimer à l'étape 7 ci-dessus.
• Sélectionnez [Supprimer].

• Sélectionnez [OUI].

(Pressez 2. Fait pour terminer.)

Rép. minut. off

Permet de stopper le fonctionnement après un certain temps, chaque fois que l'opération est effectuée.

(e. g. si vous oubliez d'éteindre l'appareil)

(p. ex. Réglage pour arrêter le fonctionnement au bout de 60 minutes)

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur.

2 Sélectionnez [économie énergie]. ▲▼→

3 Sélectionnez [Rép. minut. off] et réglez-le sur [√]. ▲▼→▲▶→ 4 Réglez la minuterie pour arrêté. △∇→←→≡ (Pressez 2 fois pour terminer.)

10 min à 180 min (à la 10e min)

Fonction maintien

Cette fonction empêche la température de la pièce de trop augmenter (ou de trop baisser) lorsque personne ne se trouve dans la pièce, en cas de sortie par exemple.

Refroidissement/deshumidification

Le climatiseur se met en marche quand la température ambiente augmente à -1°C de la limite supérieure. Le climatiseur s'arrête quand la température ambiente diminue à -2°C de la limite supérieure.

Limite supérieure de la fonction de maintien Température ambiante

Chauffage

Le climatiseur se met en marche quand la température ambiante diminue à +1°C de la limite inférieure. Le climatiseur s'arrête quand la température ambiante augmente à +2°C de la limite inférieure.

Température limite inférieure de la fonction de maintien

Précautions

• Le contrôle de la sortie contrôle seulement la mise en marche/arrêt du climatiseur. Il ne change pas le réglage de mode opération/température. Aussi, le mode opération/température doit être préalablement réglé de sorte que la fonction de maintien démarre le climatiseur au réglage de mode opération/ température souhaité.
• Si la température ambianté change rapidement, elle peut dépasser la limite supérieure ou inférieure quand la fonction de maintien est activée.
• La fonction de maintien est invalidée en mode de fonctionnement FAN/AUTO.
• L'ordre d'arrêt du climatiseur (défini en ② / ci-dessus) est valide seulement quand la fonction de maintien est activée.

En opération avec d'autres télécommandes (ou un dispositif de contrôle centralisé comme système de contrôle), la fonction de maintien n'arrête pas le fonctionnement de l'air conditionné.

Indication de la fonction de maintien

Indication de la fonction de maintainien	Etat
Désactivée	La fonction de maintien n'est pas réglée.
Clignotante	La fonction de maintien est en cours de réglage ou activée.
Allumée	Bien que la fonction de maintien soit réglée, elle n'est pas activée.

Remarque

Si l'électricité est coupée pendant plus de soixante-douze heures lors du fonctionnement de maintien, la télécommande perd les informations de fonctionnement de maintien. Elle se rétablit du blackout, et le climatiseur ne fonctionne pas avec la fonction de maintien au démarrage. À ce moment-là, le climatiseur ne s'arrête pas aux limites de maintien.

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur.

2 Sélectionnez [fonction maintien]

Sélectionnez [Sél. Act/Désactiver] et réglez-le sur [☑].

4 Sélectionnez [Régler temp. limite inf./sup.].

5 Réglez la plage de température.

(Pressez 2 FOIS pour terminer.)

Réglages initiaux

Horloge Type d'horloge Blocage fonct.

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur.

2 Sélectionnez [Réglages initiaux]. 3 Sélectionnez l'élément à régler. ▲▼→

Horloge

4 Configurez l'heure et la date. ▲▼→→←→ (Répéter) (Pressez)

Type d'horloge

4 Sélectionnez le type à afficher. △ ∇ → ¬ → ≡ (Pressez 2 fois pour terminer.)

Blocage fonctionnel

4 Sélectionnez le type de blocage et réglez-le sur [☑].

(Pressez 2 fais pour terminer.)

Pour annuler le verrouillage Sélectionnez [-] à l'étape 4. ■ Seulement pour [Bloquer touches] Sélectionnez [OUI].

Réglages initiaux

■ Nom télécommande

Il est facile d'identifier la pièce à laquelle appartient la télécommande.

4 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur :

4 Saisissez le nom. (répétez la même procédure pour tous les caractères.)

16 caractères maximum. (Les espaces sont compris dans le nombre de caractères.)

Pour changer le type de caractères

Sélectionnez le type de caractères avec ▲▼ △ ➔ et appuyez sur ←.

Pour saisir un espace

Sélectionnez [Esp.] avec ▲▼ △▶ et appuyez sur ←.

Pour supprimer un caractère

Selectionnez [Ret.] avec (\triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle \triangle et appuyez sur -

5 Sélectionnez [conf].

(Pressez 2 pour terminer.)

Réglages initiaux

● Son tactile ● Contraste ● Rétroéclairage ● Langue

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent.

Appuyez sur

Pour revenir à l'écran supérieur

Appuyez 2 fois sur :=

2 Sélectionnez [Réglages initiaux].

3 Sélectionnez l'élément à régler.

Son tactile

A △→←→

(Pressez 2 fois pour terminer.)

Contraste

A △→←→

(Pressez 2 fois pour terminer.)

Rétroéclairage

A △→←→

(Pressez 2 fois pour terminer.)

A △→←→

(Pressez 2 fois pour terminer.)

Réglages initiaux

Changer Mot de passe Capteur température • principal/secondaire • Sortie ventilation Coordonnées

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur :

4 Saisissez le mot de passe si nécessaire.

• Sélectionnez le nombre avec △ ▽ et allez au champ suivant avec.

6 Saisissez de nouveau le mot de passe pour confirmer.

(Pressez 2 fois pour terminer.)

Captor temp.

• Sélectionnez le capteur de température pour contrôler la température de la pièce.

Princ./sec.

• Lorsque 2 télécommandes sont raccordées au même appareil intérieur, cela permet d'en enregistrer une en tant que [princ.] et l'autre en tant que [sec.]. (Il n'y a pas de différence en termes de fonction entre princ. et sec., cependant lorsque le capteur de la télécommande est sélectionnée pour le réglage du capteur de température, le capteur [princ.] commande l'opération.)

Sortie vent.

• [Régler] : Lorsque le climatiseur est ON/OFF, le ventilateur connecté est également ON/OFF. Pour coupler la climatisation et le ventilateur, d'autres travaux d'installation sont nécessaires.

Coordonnées

• Si vous devez contacter le centre de service, vérifier la page arrêtée du mode d'emploi des appareils intérieurs et extérieurs.

4 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur :

Liste des réglages

Permet de confirmer la signification des icônes des informations de réglage.

1 Affichez l'écran du menu.

Pour revenir à l'écran précédent, appuyez sur. Pour revenir à l'écran supérieur, appuyez 2 fois sur.

3 Sélectionnez l'élément.

• Seules les icônes actuellement affichées sur l'écran sont affichées ici.

4 Confirmez. confirmez, puis

(Pressez 2 fois pour terminer.)

Liste des icônes des informations de réglage

Icône	Description	Page
	[Bloquer volet ind.] est configuré.	P.13
	Il est interdit de commuter entre les modes Chaud et Froid/Sec (Passer au mode Auto est également interdit.).	-
	Le fonctionnement de la télécommande est restreint par un apparil de commande central.	-
	Le filtrte de l' apparil interieur doit être nettoyé.	P.20
	L'huile moteur doit être remplacée (seulument si vous utilisez un climatiseur avec pompé de chauffage à gaz).	-
	[Minuterie ON/OFF] est configuré.	P.14
	[Program. hebdo] est configuré.	P.15
	Le mode Économie d'énergie est en cours.	P.8
	La capacité de fonctionnement de l' apparil extérieur est restreinte.	-
	[Plan coupe pointe] est configuré.	P.28
	[Retour auto temp.] est configuré.	P.24
	[Plage temp.] est configuré.	P.25
	[Arrêt auto] est configuré.	P.26
	[Rép. minut. off] est configuré.	P.30
	[Fonct. silencieux] est configuré.	P.22
	Le captein de température de la télécommande detecte la température de la piece.	P.37
	[Blocage fonct.] est configuré.	P.33
	De l'air frais est utilisé pour la ventilation. (Seulement lorsque vous connectez un apparil de ventilation à échange de chaleur ou un ventilateur vendu dans le commerce)	P.38
	[Fonction maintainien] est configuré.	P.31

Résolution des problèmes

Si le fonctionnement ne commence pas en appuyant sur ...

Vérifiez les éléments suivants avant de demander une réparation.

Lorsque le message [Commandé centralement] s'affiche

• Étant commandé centralement, le fonctionnement n'est pas possible.

Panne d'électricité ?

Lorsque la panne est finie, appuyez de nouveau sur

→ Si l'appareil ne démarre pas, foutez le disjoncteur et expliquez les symptômes ainsi que le numéro de modèle à votre revendeur.

Le disjoncteur est-il coupé ?

• Allumez-le et appuyez de nouveau sur

Si l'appareil ne démarre pas, replacez le disjoncteur et expliquez les symptômes ainsi que le numéro de modèle à votre revendeur.

Clignote-t-il?

• Une fois que le clignotement a cessé, appuyez de nouveau sur .

→ Si l'appareil ne démarre pas, fouce le disjoncteur et expliquez les symptômes ainsi que le numéro de modèle à votre revendeur.

Est-il affiché

Indication d'alarme (p. ex.)

Numéro d'appareil intérieur défectueux

Si une des indications d'alarme suivantes apparait, éteignez l'appareil une fois et redémarrez-le env. une minute plus tard. (Indication d'alarme, éteinte) [E04 E06 P10 P20 H06]

Si l'indication ne réapparaît pas, utilisez l'appareil.

Si l'indication réapparait ou si une indication d'alarme différente de celles mentionnées ci-dessus (combinaison de numérios et de caractères comme E, F, H, L et P) apparait, éteignez l'appareil, coupez le disjoncteur et expliquez les indications d'alarme ainsi que le numéro de modèle et le numéro d'appareil intérieur à votre revendeur.

Impossible d'éteindre l'appareil. Ou l'appareil commence à fonctionner automatiquement malgré une pression sur le bouton (Arrêt).

• Vérifiez si la fonction maintien est activée ou non.
• Vérifiez la commande avec le dispositif de commande centrale.
• Si vous devez contacter le centre de service, vérifiez la page arrière du mode d'emploi des appareils intérieurs et extérieurs.

Modèle n°		CZ-RTC3
Dimensions		(H) 120 mm × (L) 120 mm × (P) 16 mm
Poids		180 g
Plage de Température/ Humidité		0 °C à 40 °C / 20 % à 80 % (pas de condensation) *Usage interieur uniquement.
Source d'alimentation		16 Vcc (fourni par l'appareil interieur)
Horloge	Précision	± 30 secondes/mois (à une température normale de 25 °C) *Ajustez-la périodiquement.
	Autonomie	72 heures (après un chargement complet) *Env. 8 heures sont nécessaires pour une recharge complète.
Nombre d'appareils intérieurs connectés		8 appareils maximum
