SURJETEUSE 1230 OL - Surjeteuse PFAFF - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Surjeteuse
Nombre de fils	2, 3 ou 4 fils
Entraînement	Différentiel
Fonction	Couture et surjet
Réglage de tension	Manuel
Vitesse de couture	Non précisé
Type de point	Surjet, roulotté
Alimentation	Électrique
Accessoires inclus	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Écran	Non
Marque	Non précisé
Modèle	Non précisé
Garantie	Non précisé
Couleur	Blanc

FOIRE AUX QUESTIONS - SURJETEUSE 1230 OL PFAFF

Comment régler la tension des fils sur la PFAFF SURJETEUSE 1230 OL ?

Pour régler la tension des fils, tournez les molettes de tension situées sur le dessus de la machine. Commencez par des tensions de base recommandées dans le manuel, puis ajustez en fonction du type de tissu que vous utilisez.

Que faire si ma surjeteuse ne coupe pas le tissu correctement ?

Vérifiez que les lames de coupe sont bien affûtées et alignées. Si nécessaire, remplacez-les. Assurez-vous également que le tissu est bien positionné sous le pied presseur.

Pourquoi ma PFAFF SURJETEUSE 1230 OL fait-elle des points irréguliers ?

Des points irréguliers peuvent être causés par une tension incorrecte, des aiguilles usées ou un enfilage incorrect. Vérifiez l'enfilage et remplacez les aiguilles si elles sont endommagées.

Comment enfile-t-on la PFAFF SURJETEUSE 1230 OL ?

Suivez les instructions d'enfilage indiquées sur le couvercle de la machine ou dans le manuel d'utilisateur. Assurez-vous que les fils passent par chaque guide et tension dans le bon ordre.

Que faire si le moteur de la surjeteuse ne s'allume pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le pied de biche est bien abaissé, car cela peut empêcher la machine de démarrer.

Comment nettoyer ma PFAFF SURJETEUSE 1230 OL ?

Débranchez la machine, puis utilisez une brosse douce pour enlever les peluches et les débris autour des lames et du mécanisme. Lubrifiez les parties mobiles selon les recommandations du manuel.

Est-il possible de coudre des tissus épais avec la PFAFF SURJETEUSE 1230 OL ?

Oui, la PFAFF SURJETEUSE 1230 OL peut coudre des tissus épais. Utilisez une aiguille appropriée pour les tissus lourds et ajustez la tension et la longueur de point en conséquence.

Comment changer les lames de ma surjeteuse ?

Pour changer les lames, dévissez les vis qui maintiennent les lames en place, retirez les anciennes lames et installez les nouvelles. Assurez-vous qu'elles sont bien alignées avant de resserrer les vis.

Ma surjeteuse fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer un problème de lubrification ou un objet coincé. Débranchez la machine, vérifiez l'intérieur pour tout débris, et lubrifiez les parties mobiles si nécessaire.

Où puis-je trouver des pièces de rechange pour ma PFAFF SURJETEUSE 1230 OL ?

Vous pouvez trouver des pièces de rechange chez des revendeurs PFAFF autorisés ou en ligne sur des sites spécialisés dans les pièces de machines à coudre.

MODE D'EMPLOI SURJETEUSE 1230 OL PFAFF

En faisant l'acquisition de cette machine à coudre à usage domestique, vous venez de vous assurer d'excellents résultats pour votre couture, des tissus des plus légers (batiste) aux plus écais (denim). Pour obtenir entière satisfaction de votre machine à coudre et pour en augmenter la longévité, lisez attentivement les conseils d'utilisation contenus dans ce manuel avant de l'utiliser. Familiarisez-ous ensuite avec la machine en suivant le mode d'emploi page par page.

Afin de vous faire toujours bénéficier des possibilités les plus modernes en matière de couture, le fabricant se reserve le droit de modifier l'aspect, la conception ou les accessoires de cette machine à coudre, lorsqu'il le juge utile, sans chaque autre préavis.

Pour les Territoires Européens:

Cette machine à coudre PFAFF a été testée conformément aux normes européennes et repond aux directives de sécurité electrique, d'interfERENCE radio et d'immunité electromagnetique.

La conformité aux normes est confirmée par l'identification

CONSIGNES DE SECURITE IMPORTANETS

• Si le cable d'alimentation est endommagé, il doit être remplaced par le constructeur, par un agent du service après-vente ou par une personne qualifiée de façon similaire afin d'éviter tout danger.
• La machine n'est pas destinée à être utilisée sans surveillance par des enfants in par des personnes handicapées.
• Surveillance les jeunes enants pour vous assurer qu'ils ne jouent pas avec la machine.
• Eteignez la machine ou débranchez-la quand elle n'est pas utilisé.
• Avant de proceser à l'entretien, débrancher l'appareil.
• Si levoyant lumineux est endommagé, il doit être remplace par un technicien/agree.

II est important d'observer des précautions de sécurité élémentaires lors de l'utilisation de la machine et notamment celles qui seront.

Veuillez litre l'ensemble de la notice avant l'utilisation.

CONSIGNES DE SECURITE

DANGER-pour réduire le risque de décharge électrique:

• Ne laissez pas la machine sans surveillance lorsqu'elle est branchée. Débranche la machine immédiatement après l'utilisation et avant le nettoyage.

AVERTISSEMENT -pour réduire le risque de brûlure, de feu, de décharge électrique ou de blessure aux personnes.

• Assurez-vous que le voltage du moteur correspond bien à celui de votre installation électrique.
• Cette machine est concue pour un usage familial et ne doit pas être utilisée pour un usage professionnel. Utilisez exclusively les accessoires conseillés dans cette brochure.
• Pour débrancher la machine, positionné l'interrupteur sur 0 puis retarder la prise de courant.
• Débranchez la machine ou positionnez l'interrupteur sur 0 lorsque vous effectuez des opérations telles que changement d'aiguille, enfilage des aiguilles ou des boucleurs, changement de plaque à aiguille ou de pied presseur, etc.
• Débranche la machine lorsque vous tirez des caches, lubrifiez le mécanisme ou lors de toutes les opérations d'entretien décrites dans cette brochure.
• N'essayez pas de régler vous-même la courroie du moteur. Si un réglage s'avère nécessaire, contactez le service après vents.
• Pour débrancher la machine ne tirez pas le fil électrique, tirez la prise.
• Manipulez le rhéostat avec attention et évitez de le faire tomber. Assurez-vous que rien n'est posé dessus.
• Utilisez la plaque à aiguille correspondante au travail à effectuer. Une plaque non conforme peut occasionner la casse de l'aiguille.
• N'utilisez pas d'iguille tordue.
• Lors de la couture, éloignez vos doigts de toute piece en mouvement, et plus particulièrement de l'iguille.
• Ne tirez ni ne poussez le tissu lors de la couture: cela peut entraîner la casse de l'aiguille.
• Utilisez exclusivement la poignée pour soulever ou déplacer la machine.
• N'utilisez pas la machine si le cordon ou la prise électrique est endommagé, si la machine ne fonctionne pas correctement, si elle est tombée ou endommagée, si elle a été exposée à l'eau ou a été immergee. Contactez le service après vent pour tout examen, réglage ou réparation électrique ou mécanique.

• Gardez les ventilateurs d'aération de la machine et du rhéostat libres de toute obstruction par de la poussière, bourre ou tissu.

• N'insérez ni ne faites tomber d'objets dans les ouvertures de la machine.

• N' utilisez pas la machine à l'estérieur.
• Ne pas utiliser lorsque dans la même piece on utilise en même temps un aérosol ou l'on administré de l'oxygène.
• Cette machine n'est pas un jouet. Une attention particulière est nécessaire lorsqu'elle est utilisée par des enfants ou en présence de ceux-ci.
  * N'exposez pas la machine directement au soleil. Ne I'entreposez pas dans un endroit tres chaud ou humide.
• Ne pas toucher la machine le rhéostat ou cordon d'alimentation avec des mains ou des chiffons mouillés.
• Ne pas contacter le cordon d'alimentation sur une rallonge avec d'autres rallonges branchées avec un adaptateur sur la même prise de courant.
• Utilisez la machine sur une surface stable et plate.
• Assurez-vous que les carters sont à leur place avant d'utiliser la machine.
• Gardez le pied presseur et les aiguilles hors de la portée des enfants.
• Ne démontez ni ne modifiez la machine vous-même.
• Assurez-vous que la machine est hors tension et débranchée avant d'entreprenevre les opérations d'entretien décrites dans le modèd'emploi.

GARDEZ CES INSTRUCTIONS

Le service après vente doit être fait par des représentants de service après vente autorisés.

Ce produit n'est pas destiné à un usage industriel

Pour l'Europe et les territoires similaires:

Les machines pour la Grande Bretagne ou les autres pays ont une norme de fil similaire sans une prise. Pour connecter l'électricité, les fils sont colorés selon les codes suivants :

Bleu:neutre (N) Marron:electrifie(L)

Si les couleurs des fils ne correspondent pas à leurs du terminal de votre prise, suivre les codes ci-dessous:

Le fil coloré de bleu doit être connecté avec le terminal marqué de N ou coloré de noir. Le fil coloré de marron doit être connecté avec le terminal marqué de L ou coloré de rouge. Si une prise de 13 Amp est utilisée, utiliser un plomb de 3 Amp. Si les autres types de prises sont utilisées, utiliser un plomb de 5 Amp dans la prise ou l'adaptateur ou sur le distributeur.

Aucun fil est connecté avec le terminal terrestre de la prise triphasée.

SOMMAIRE

PAGE

1. Tableau des points 5
2. Tableau de réglage des points 6
3. Accessoires 7
   4.Aiguilles 7
4. Parties principales 8
5. Comment ouvrir le cache-boucleurs 9
6. Parties principales derrière le cache -boucleurs 9
7. Préparation avant de coudre 9
8. Préparation pour l'enfilage 10

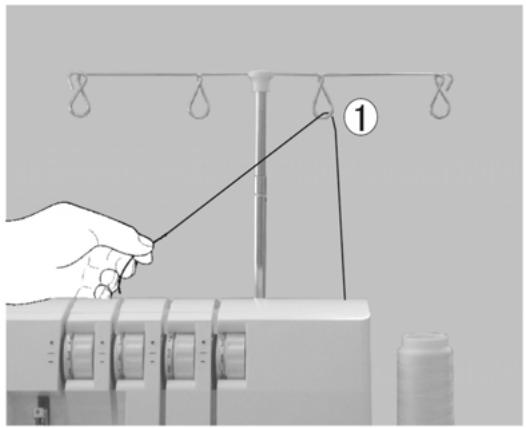

   Installation du guide-fil 10
9. Comment restirer et metre en place une aiguille 11
   CommentretirerI'iguille 11

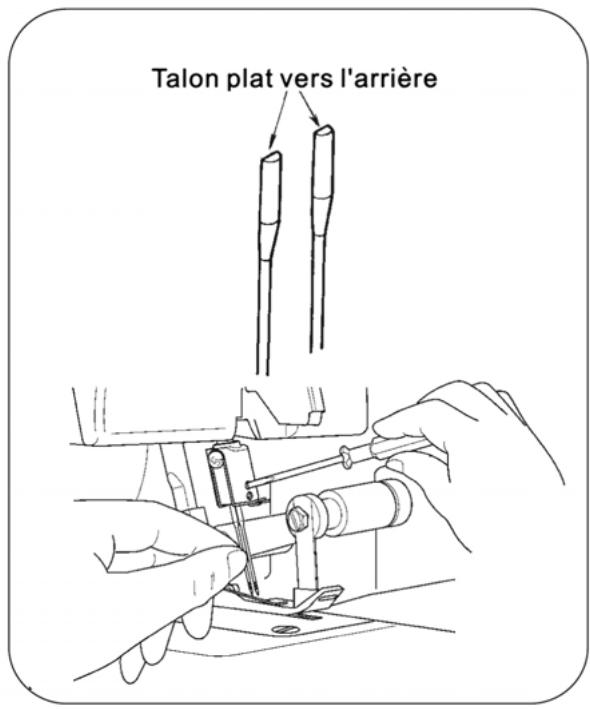

   Comment metre en place une Aiguille 11
10. Comment enfilier la machine 12

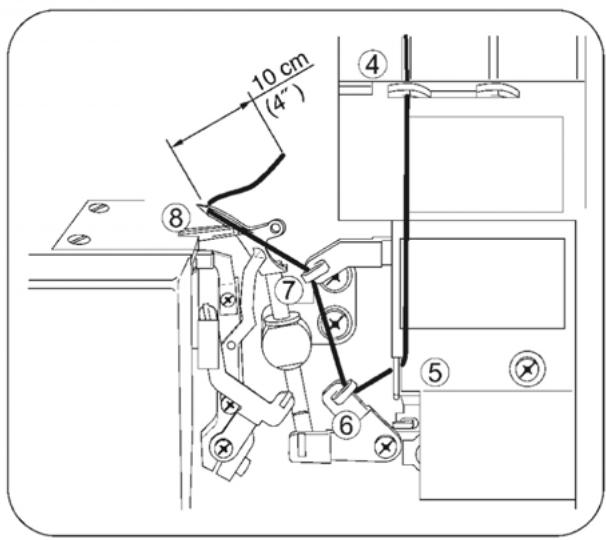

11. Schéma d'enfilage 12
    Code couleur 12

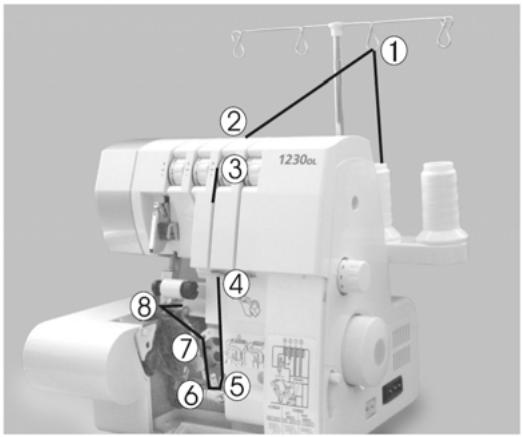

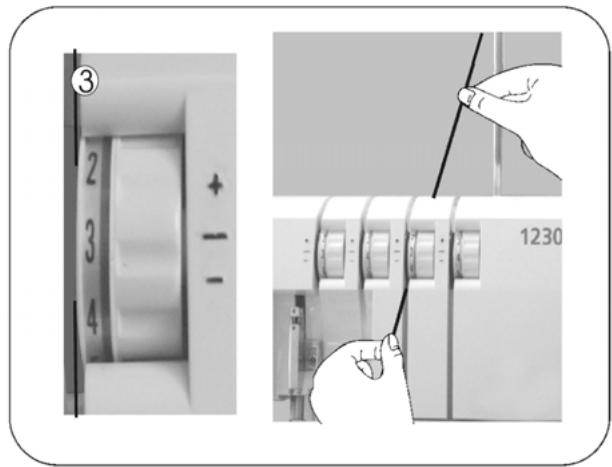

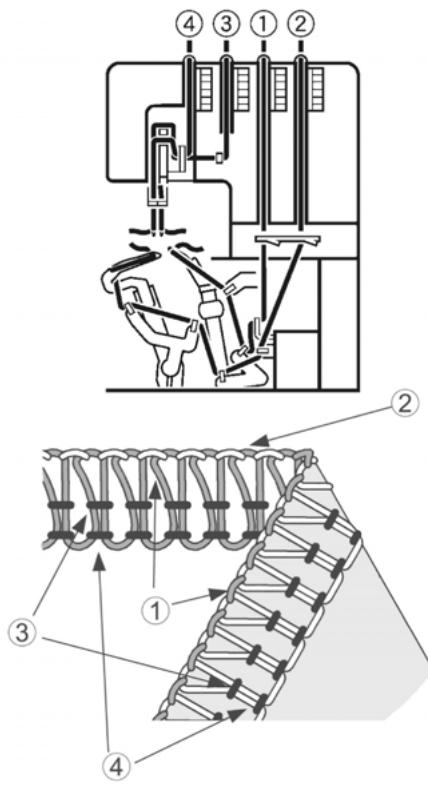

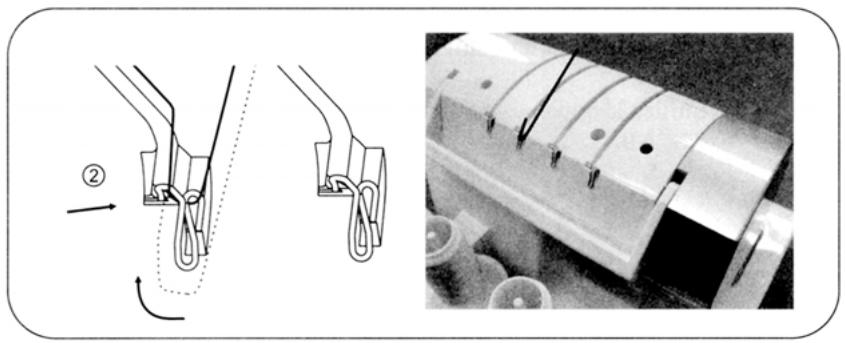

    Enfilage correct 12

1) Boucleur en haut(orange) 12

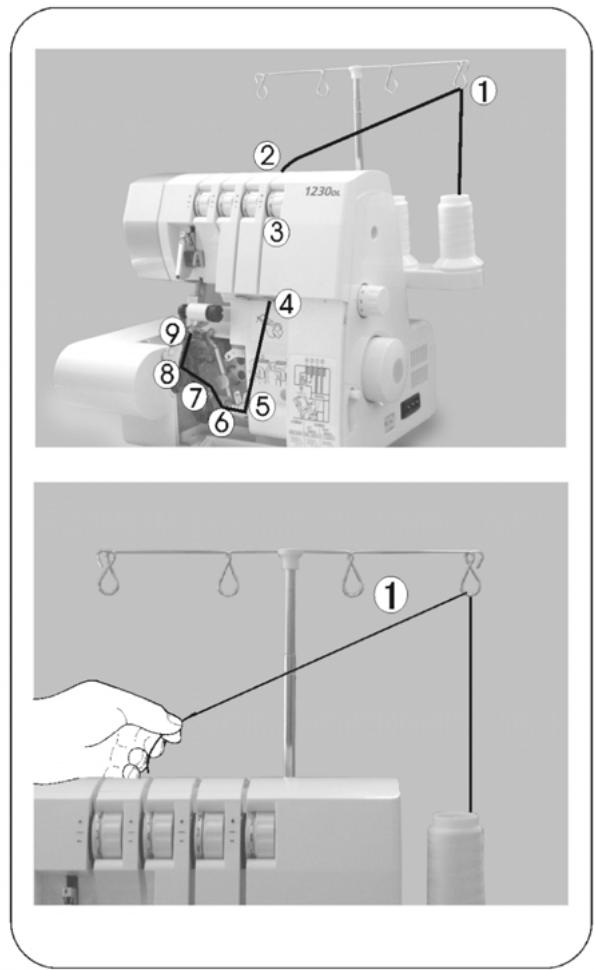

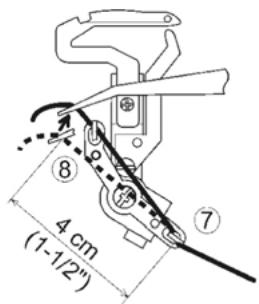

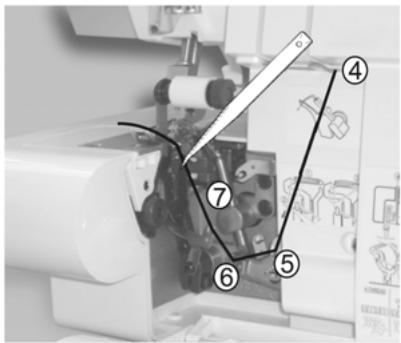

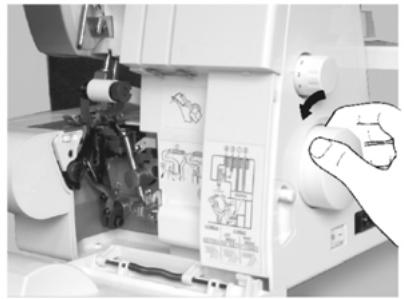

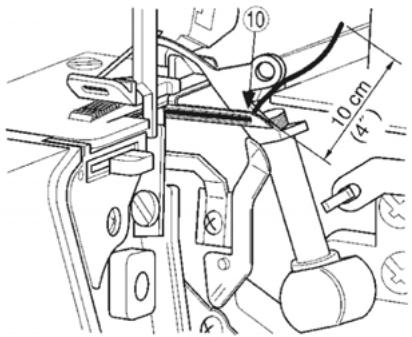

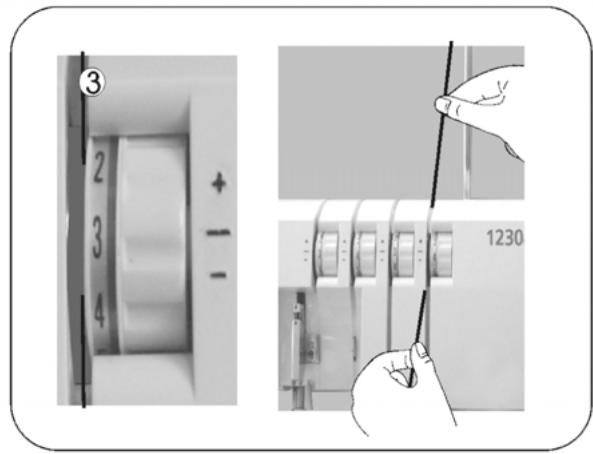

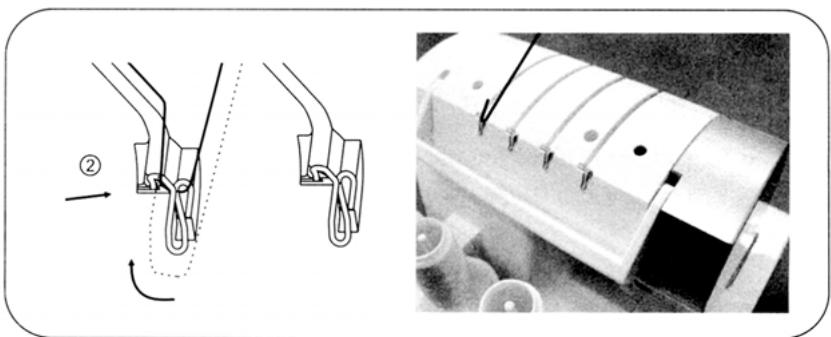

(2) Boucleur en bas(jaune) 14

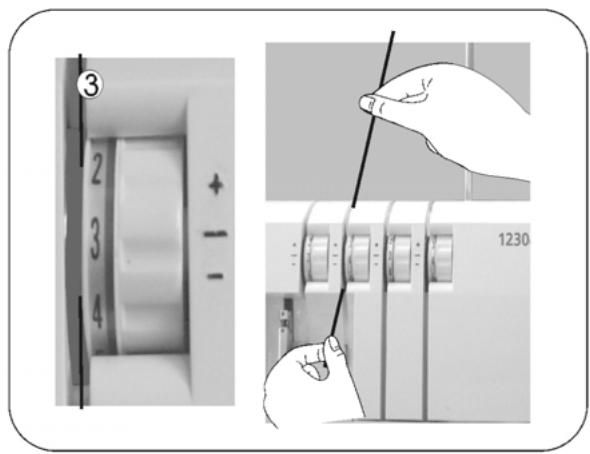

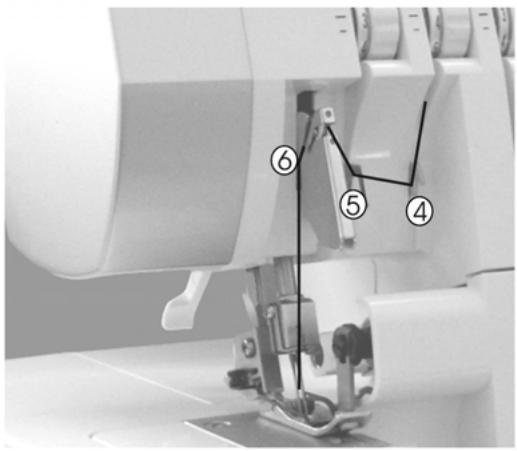

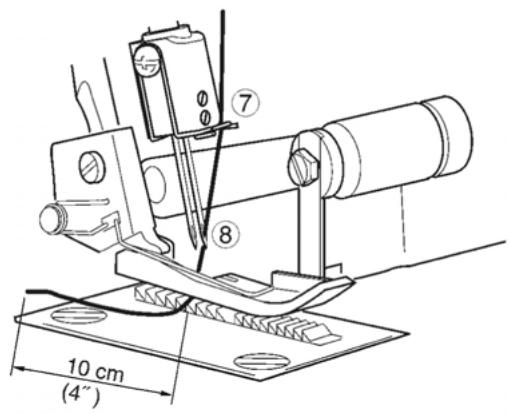

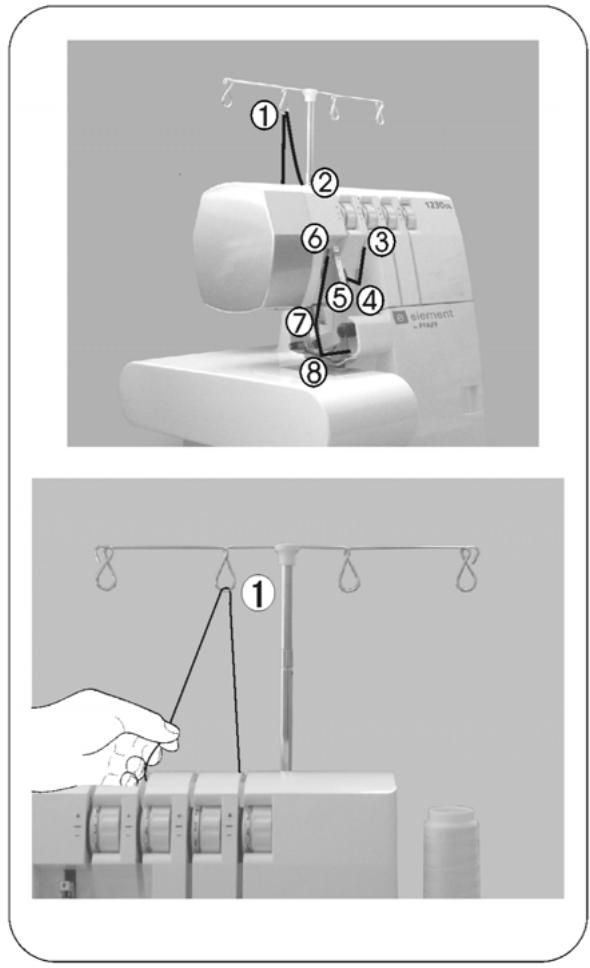

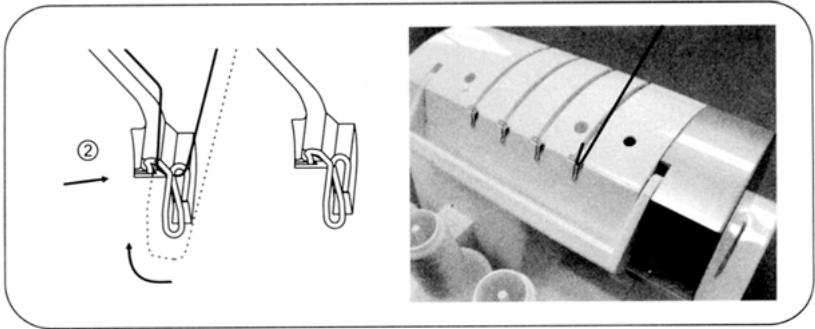

3) Aiguille droite(verte) 16

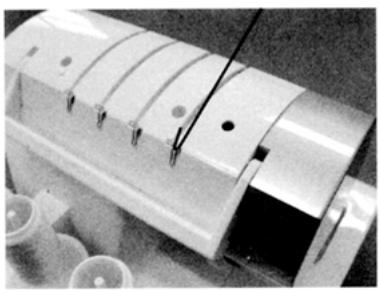

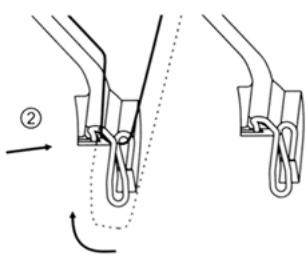

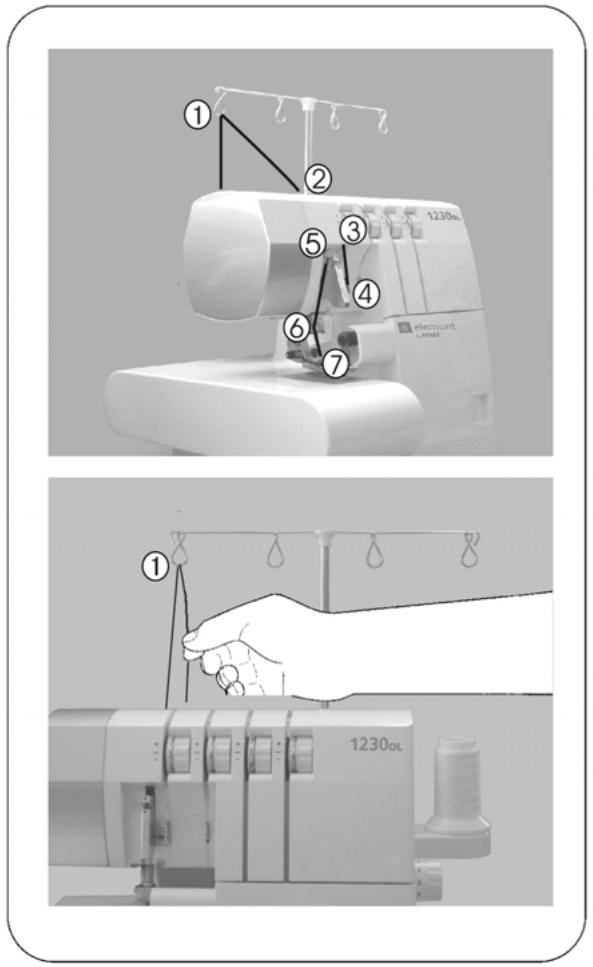

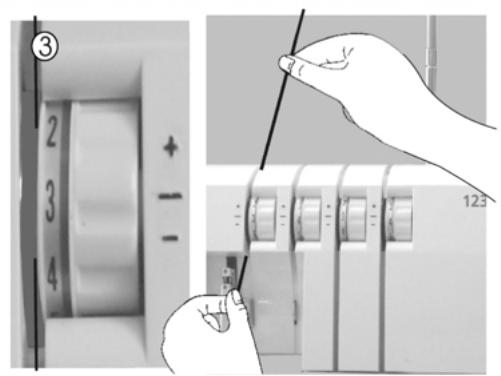

4) Aiguille gauche(bluee) 18

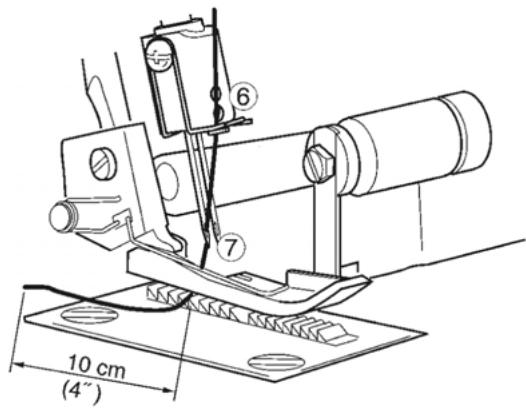

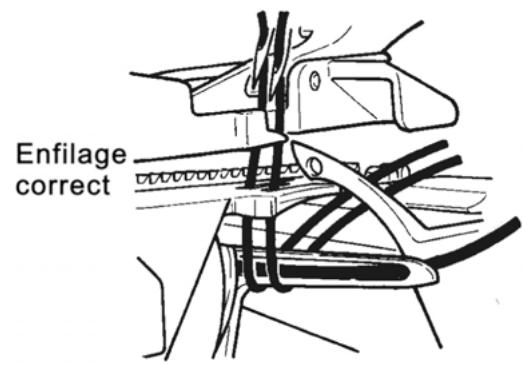

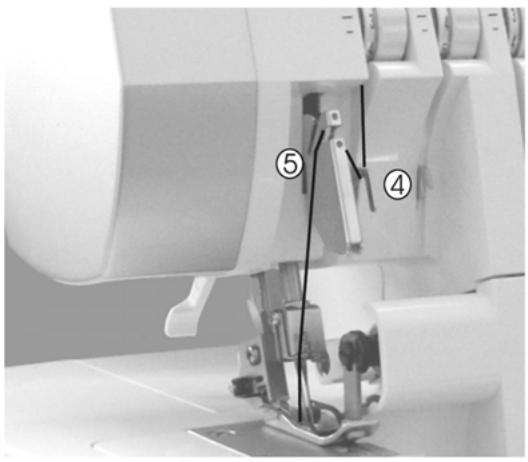

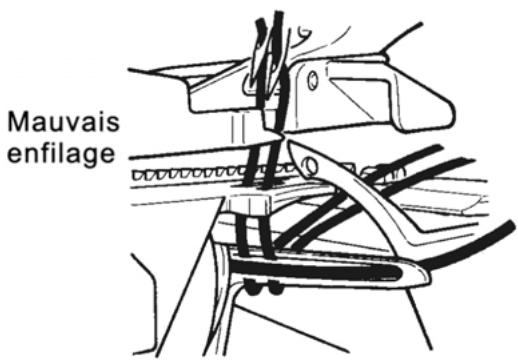

Conseils importants pour I'enfilage 19

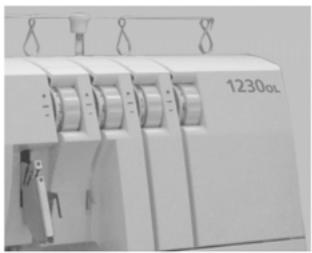

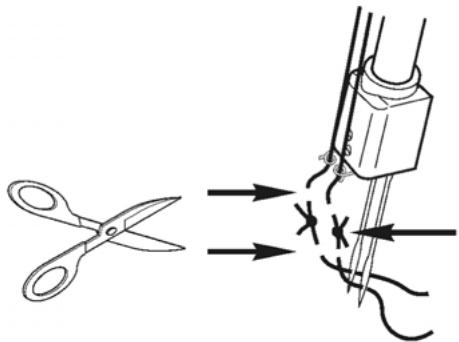

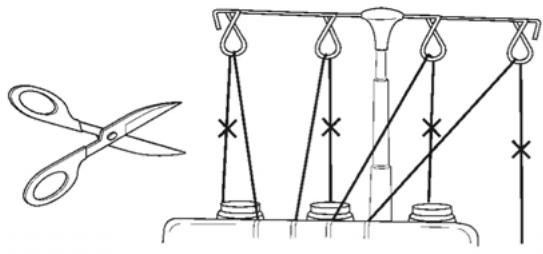

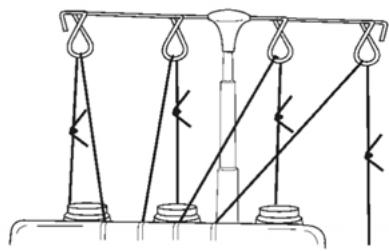

1. Comment changer de fil : Méthode à noeuds 20

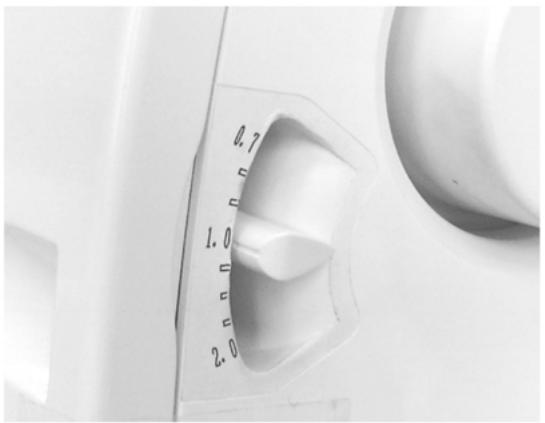

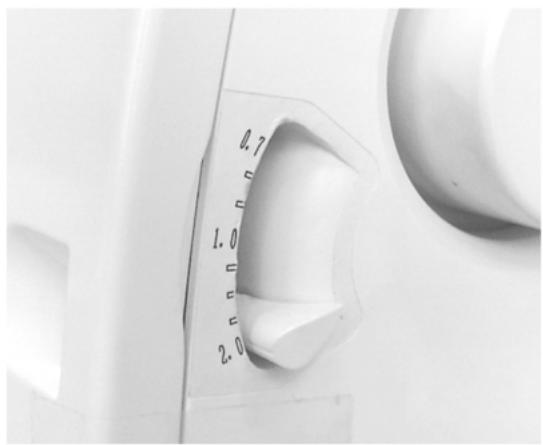

2. Comment régler la longeur du point 21
3. Comment régler la largeur du point 21
4. Changement de la position d'iguille 21
   Molette de réglage de la largeur du point 21

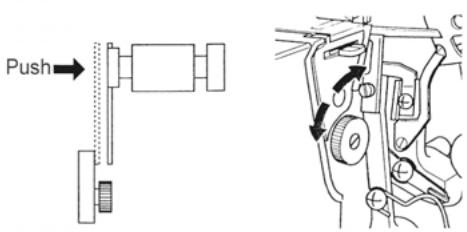

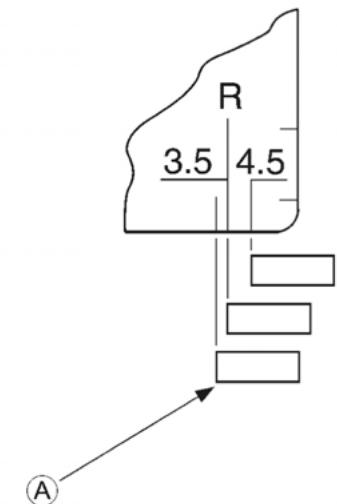

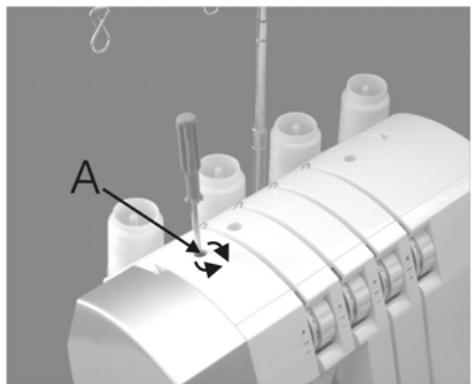

5. Comment régler la pression du pied presseur 22
6. Entrainement différentiel 23
   Surjetresserre 23
   Surjet etiré 24
7. Comment débrayer le couteau mobile 25

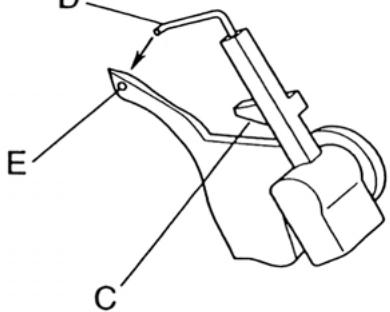

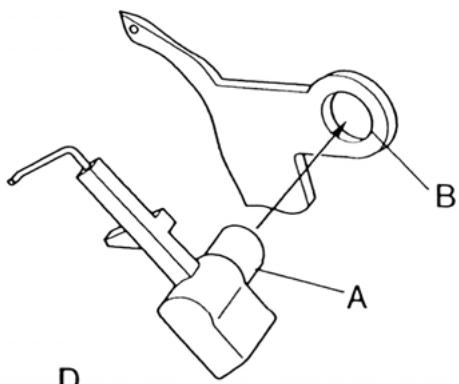

8. Convertir le boucleur supérieur au convertisseur 26

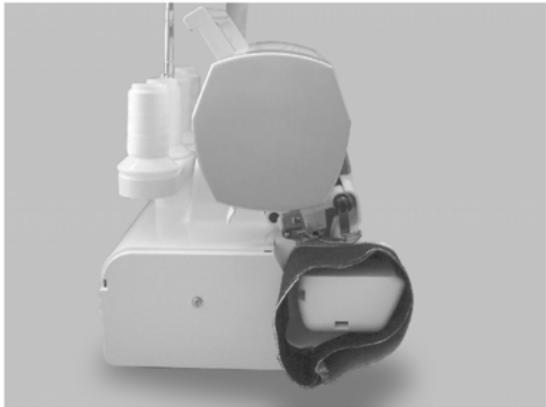

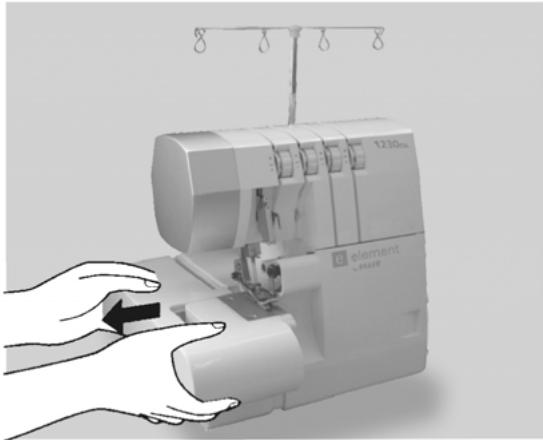

   19.Bras libre 27

PAGE

1. Surjet standard et ourlet roulotted 28

Couture d'un surjet standard 28
Couture d'un ourlet roulotted 28

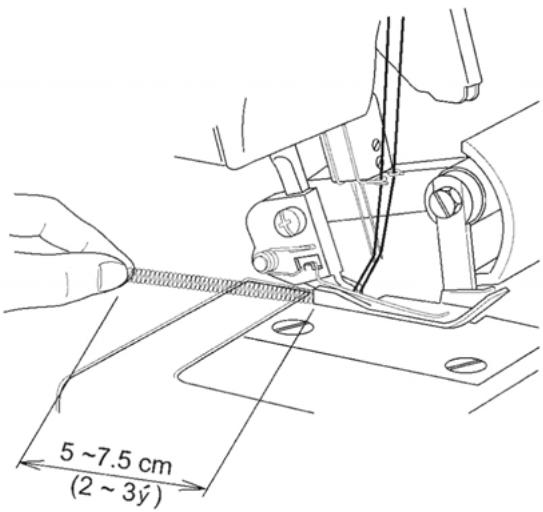

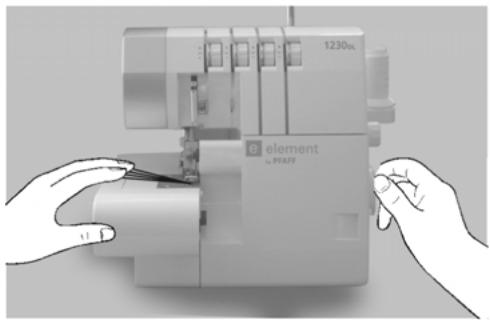

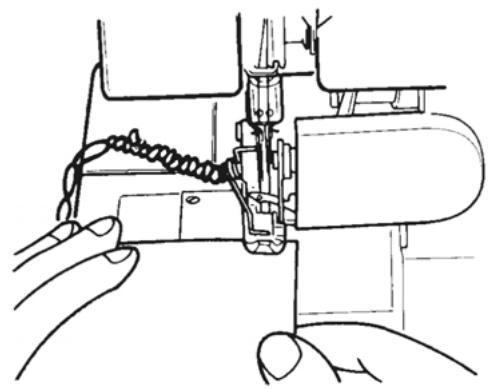

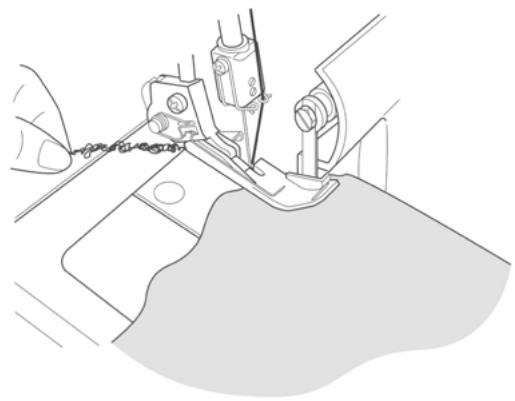

1. Dégagement de la chaînette et test de couture 29

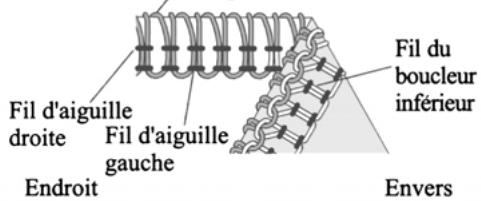

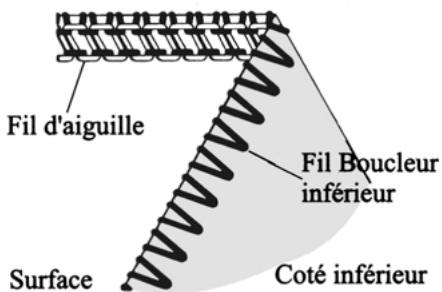

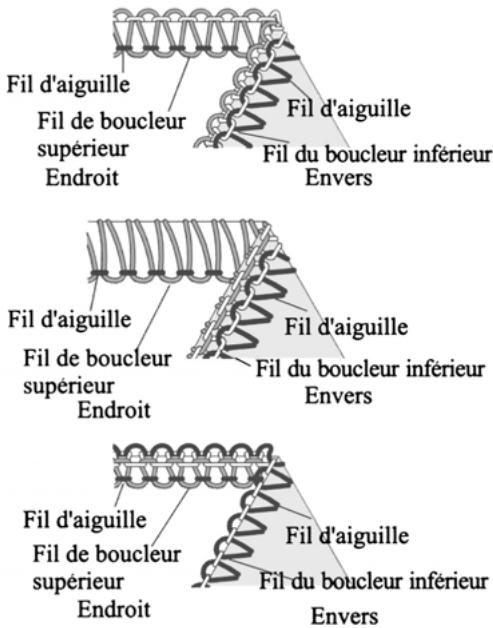

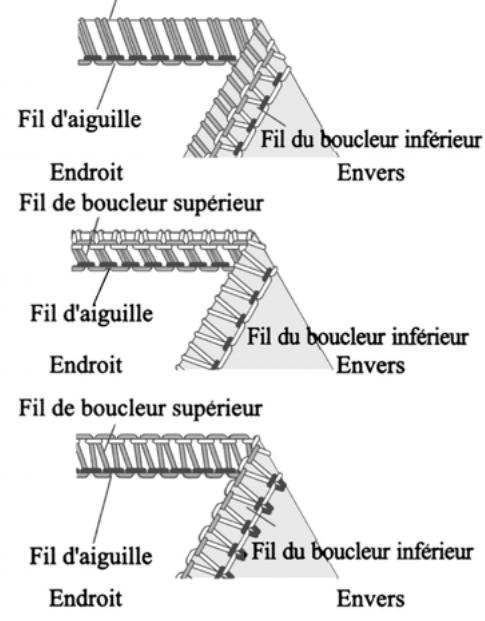

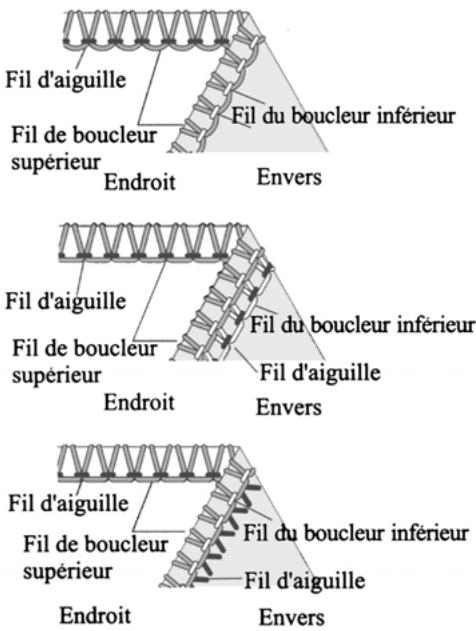

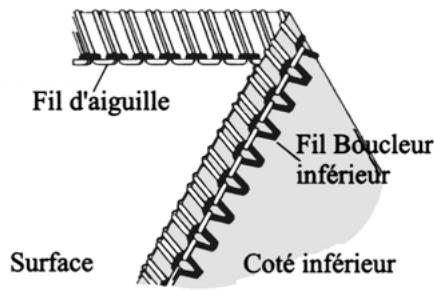

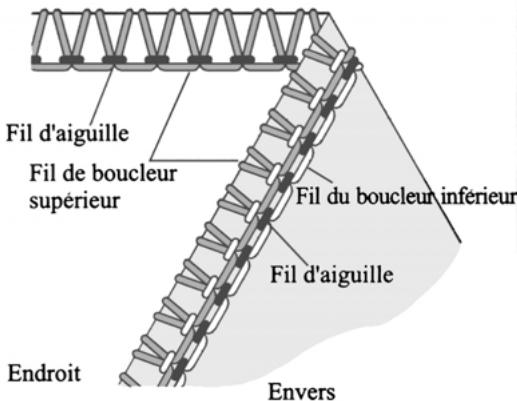

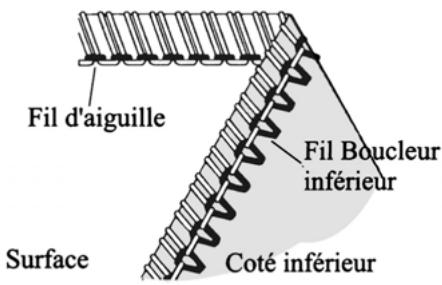

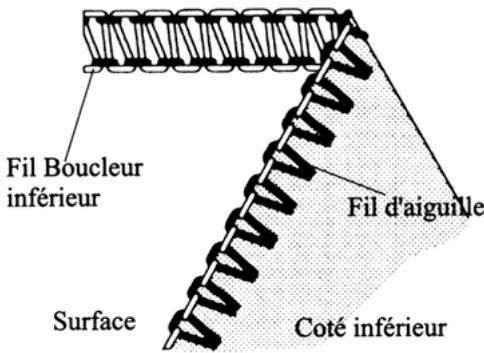

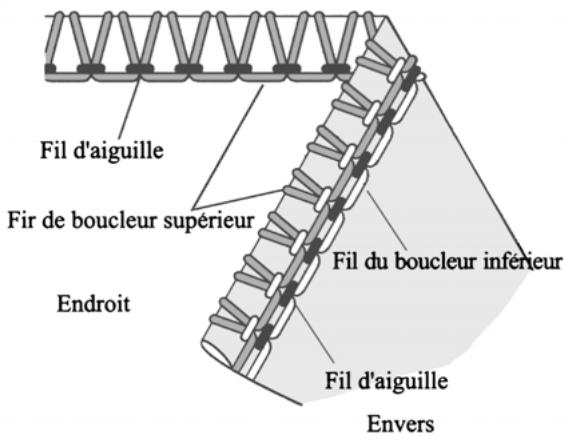

2. Réglage de la Tension 30

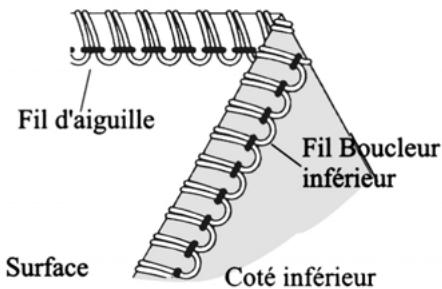

1) Surjet enveloppant deux fils 30
2)Ourlet roulottedeux fils 31
3) Surjet 3 fils 32
4) Surjet 3 fils plat 33
5) Surjet 3 fils bordé 34

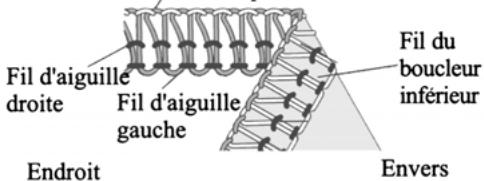

6) Point de faux-safety ultra extensible à 4 fils 35

1. Comment réaliser un ourlet roulotted 36

1) Surjet enveloppant deux fils 37
Ourlet roulotte deux fils 37
2)Ourlet roulotte 3 fils standard 38
Ourlet roulotte 3 fils brode 38

24.Conseils de couture 40

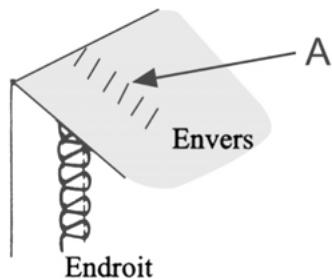

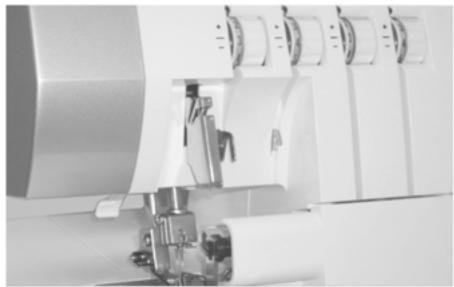

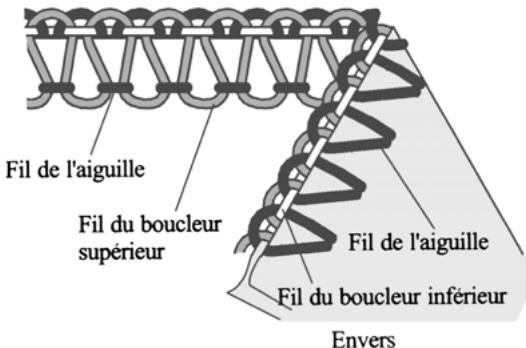

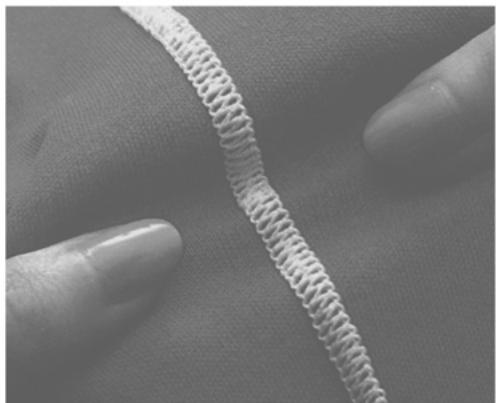

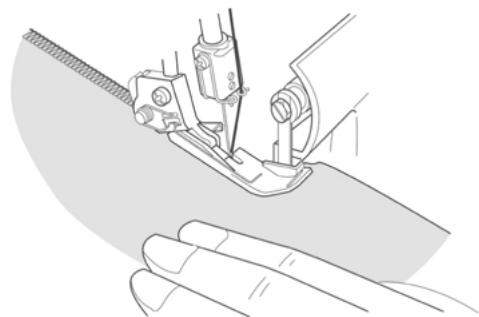

• RÉalisation d'un surjet décoratif 40
• Realisation d'un ourlet invisible 42

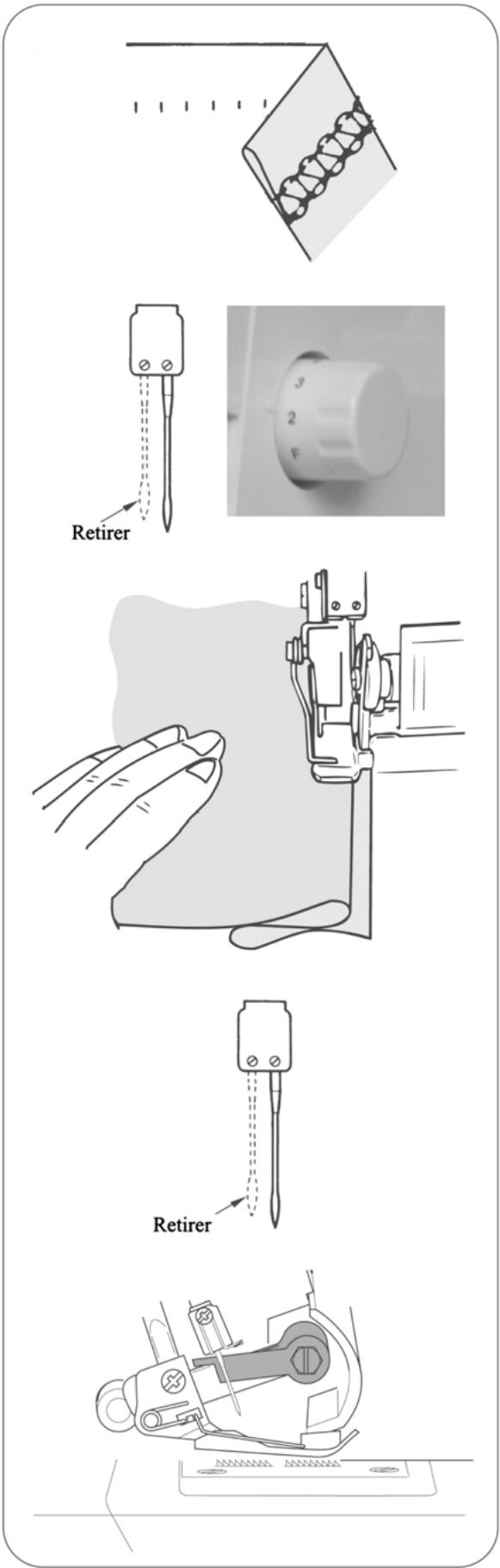

  Réalisation de nervures 42

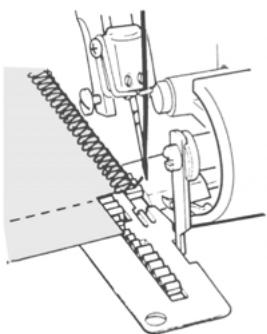

  Lescoins a angle droit 43
  Comment placer les epinges 44

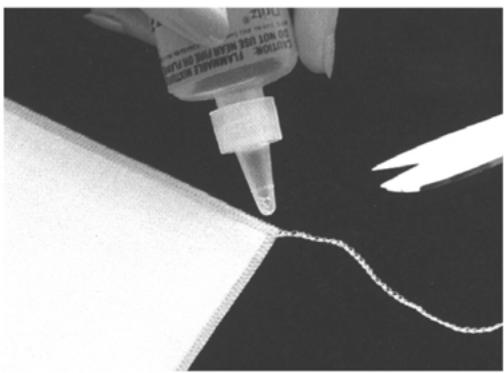

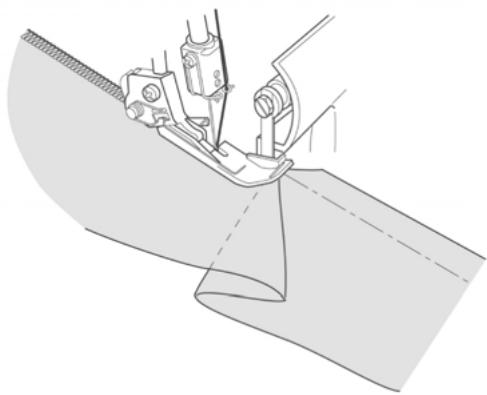

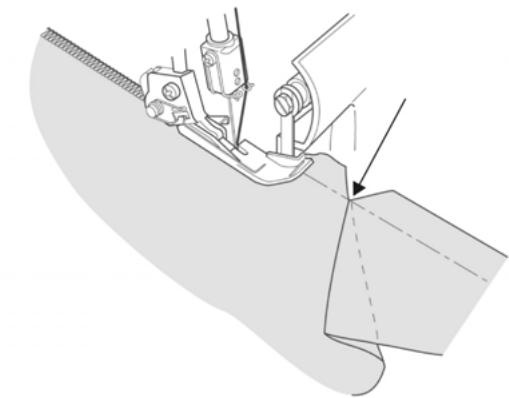

  Comment arreter les fils 44

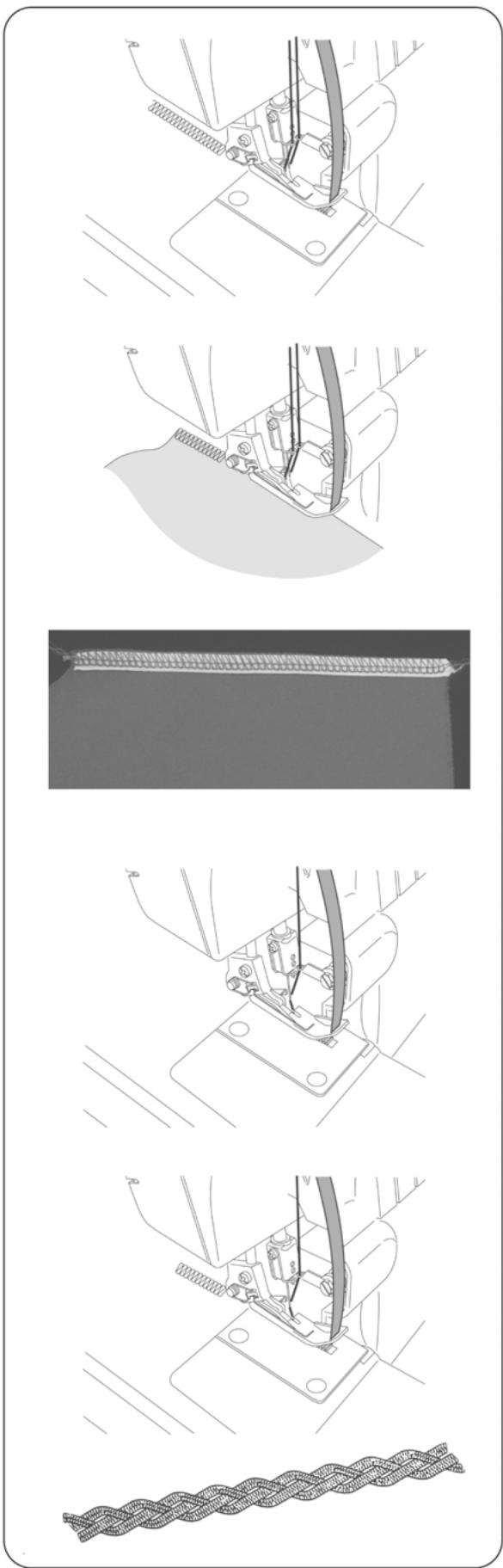

  Comment renforcer la couture 45

• Realisation de ganges 45

• Entretien de la machine 46

Nettoyage de la machine 46
Lubrification de la machine 46
Comment remplacer le couteau fixe 47

1. Que faire si 48
   27.Relation entre le tissu,le fil et I'iguille 49
2. Caracteristiques techniques 50

1. TABLEAU DE POINTS

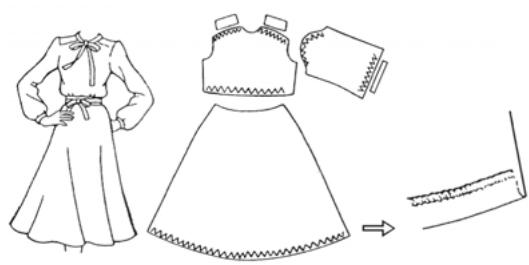

Cette machine peut réaliser différents types de points en combinant les différentes possibilités de positions d'iguille, de méthodes d'enfilage, de réglages de la tension du fil.

Type de point			Page de référence

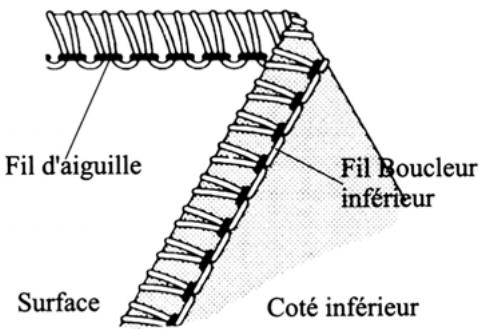

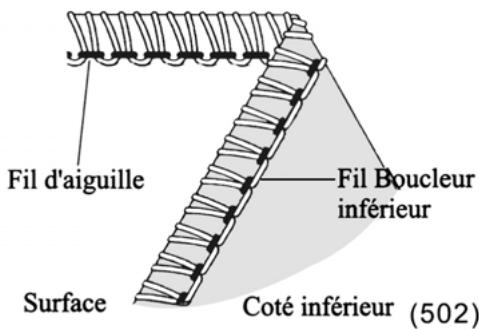

1. Surjet enveloppant deux fils	(502)	Point 1-aiguille, 2-fils, est utilisé pour les tricots et tissus délicats. Régler la largeur de point à 3.5mm ou 5.7 mm en changeant la position de l'aiguille. *	30

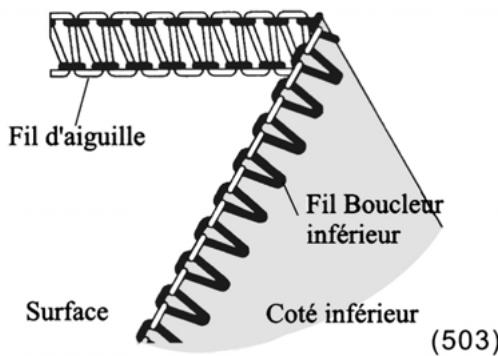

2. Ourlet roulotté deux fils.	(503)	Point 1-aiguille, 2-fils est utilisé pour la finition des lièères, et les oulets. Régler la largeur de point à 3.5mm ou 5.7 mm en changeant la position de l'aiguille. *	31

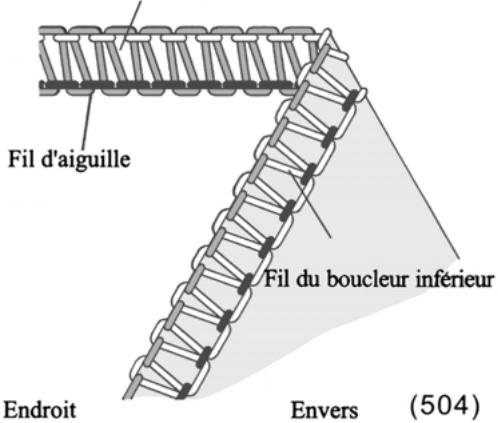

3.surjet 3 fils	(504)	Ce point à 3 fils et 1 aiguille est utilisé pour surjeter et coudre des tissus courants. Selon la position d'aiguille可以选择, on obtient une largueur de surjet de 3.5mm ou de 5.7mm.*	32

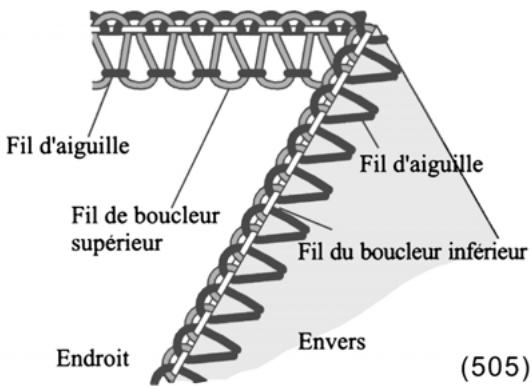

4.surjet 3 fils plat	(505)	Ce point à 3 fils et 1 aiguille est utilisé pour les coutures d'assemblage bord à bord et pour les coutures avec fils décoratifs. Selon la position d'aiguille可以选择, on obtient une largeur de surjet de 3.5mm ou 5.7mm.*	33
5.surjet 3 fils bordé	(506)	Ce point à 3 fils et 1 aiguille est utilisé pour les oulets roulottés étroits ou les bords décoratifs. Selon la position d'aiguille可以选择, on obtient une largeur de surjet de 3.5mm ou 5.7mm.*	34

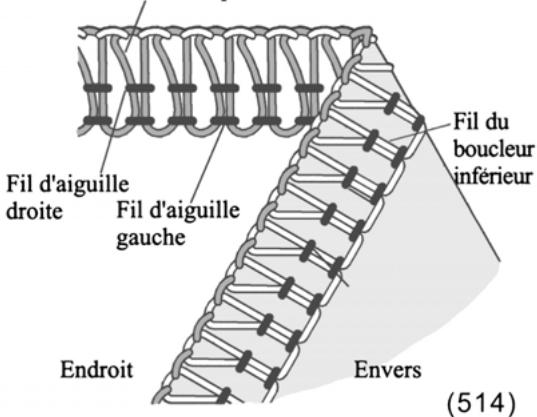

6.point de faux-safety Ultra extensible à 4 fil	(514)	Ce point à 4 fils et 2 aiguilles est idéal pour les tissus extensibles moyens et lourds, tels que le jersey double et les matières pour les maillots de bain.	35

*Selon la position d'aiguille可以选择 cette machine peut réaliser un surjet 2 ou 3 fils standard d'une largeur de 3.5mm ou de 5.7mm .

Pour la couture de tissus lourds vous pouvez encore augmenter la largeur du surjet à l'aide de la molette de réglage de la largeur du point.(voir page 21)

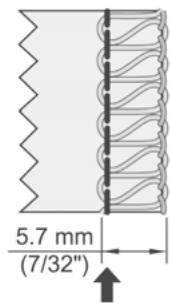

Largeur du surjet	3.5mm	5.7mm
Aiguille utilisée	Aiguille de surjet droite	Aiguille de surjet gauche
Molette de tension du fil	Verte	Bleue

2. TABLEAU DE REGLAGE DE POINTS

Type de point		Position d'aiguille	Les molettes de réglage Les chiffres indiqués ci-dessous correspondant à des reglagés moyens pour tissu moyen,avec un fil polyester No.80					Page
			Blue	Green	Orange	Yellow	Convertisseur/ Boucleur supérieur
1	Surjet enveloppant deux fils (502)	3.5mm		4.0		2.0	Convertisseur	30
		5.7mm	3.5			1.0	Convertisseur
2	Ourlet roulotté deux fils (503)	3.5mm		0.5		6.0	Convertisseur	31
		5.7mm	0.5			5.0	Convertisseur

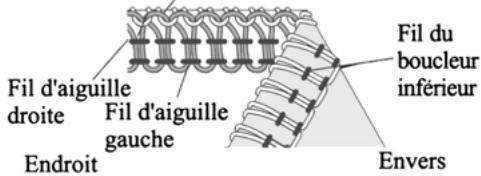

3	Surjet 3 fils (504)	3.5mm		3.0	3.0	3.0	Boucleur supérieur	32
		5.7mm	3.0		3.0	3.0	Boucleur supérieur
4	Surjet 3 fils plat (505)	3.5mm		0.5	5.0	7.0	Boucleur supérieur	33
		5.7mm	0.5		5.0	7.0	Boucleur supérieur
5	Surjet 3 fils bordé	3.5mm		3.0	1.0	7.0	Boucleur supérieur	34
		5.7mm	5.0		0	8.5	Boucleur supérieur
6	Faux-safety à 4fils ultra extensible (514)		3.0	3.0	3.0	3.0	Boucleur supérieur	35

La tension du fil augmente lorsque la molette est tournée vers les chiffres les plus élevés. Les tensions sur cette page ainsi que dans tout le mode d'emploi, sont données à titre indicatif. Ajuster la tension du fil en fonction du tissu et de l'épaïseur du fil utilisé. Pour obtenir les mêleurs résultats, ne pas modifier le réglage de plus de 0.5 à la fois.

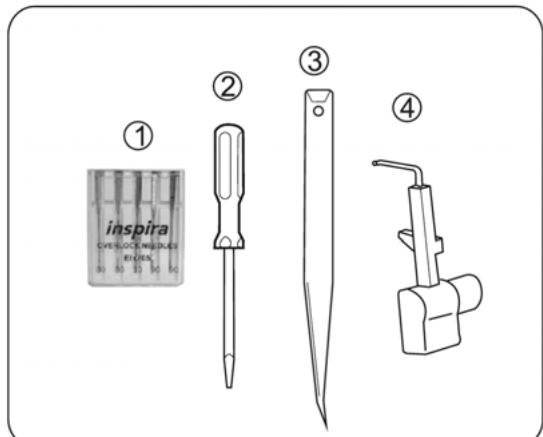

3.ACCESSOIRES

les accessoires sont ranges dans la boîte d'accessoires sous le plateau arrêté de la machine.

	1230OL
1. Jeu d'aiguille	1
2. Tournevis (petit)	1
3. Pince	1
4. Convertisseur	1

4.INFORMATION SUR LES AIGUILLES

• Les aiguilles INSPIPA #2022 sont fournies avec la machine.
• En cas d'urgence, les aiguilles INSPIPA #2020 peuvent être utilisées.
  Mais si la tension proposée n'est pas réajustée, cela peut cause des manques de points

	Aiguille INSPIRA 2022
Tailles disponibles	80
	90

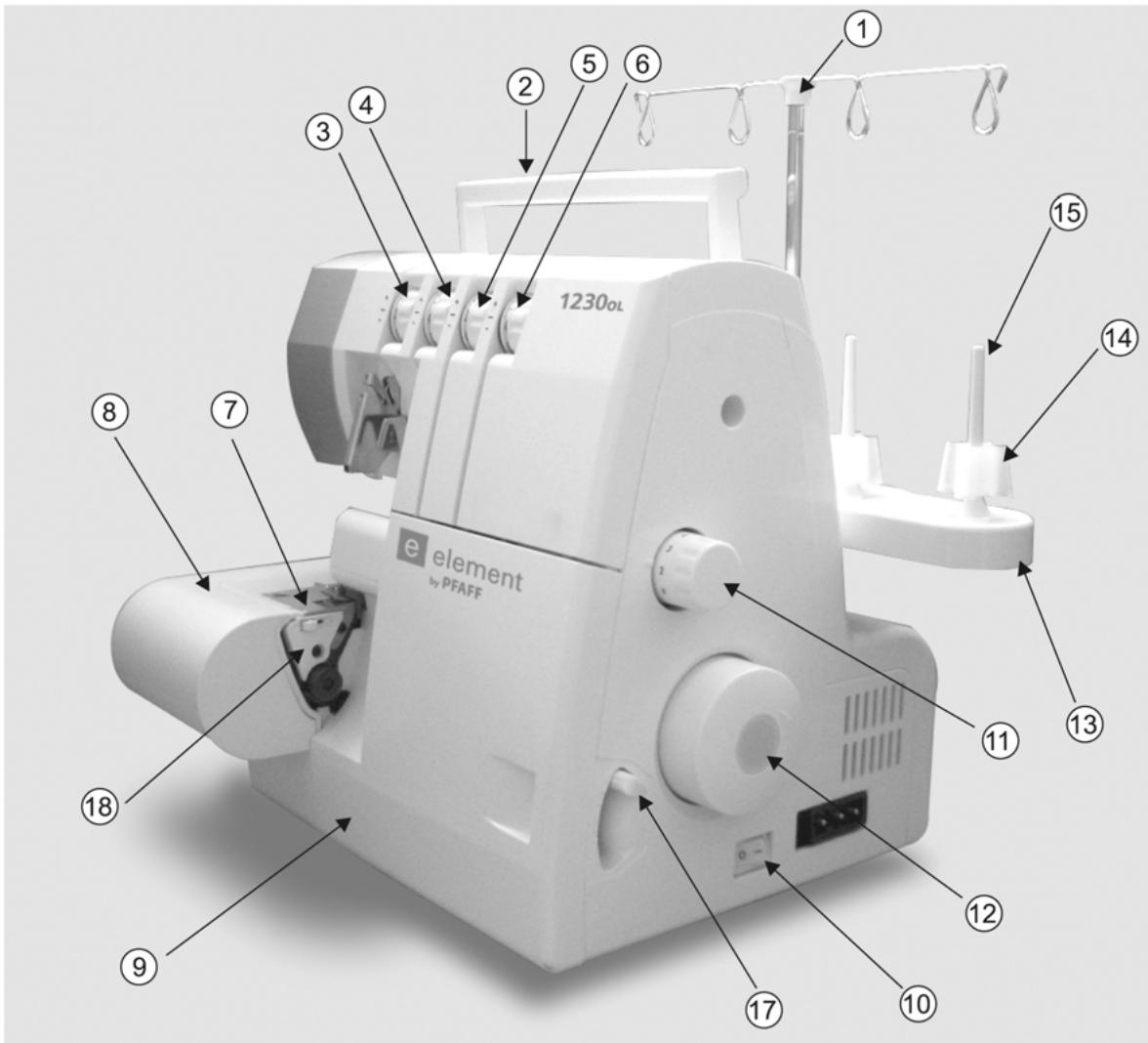

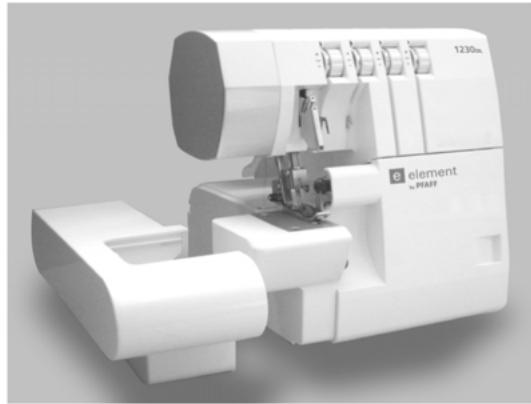

1. Guide-fil
2. Poignée
3. Molette de tension du fil de l'aiguille de gauche (bleue)
4. Molette de tension du fil de l'aiguille de droite (verte)
5. Molette de tension du fil du boucleur en haut (orange)
6. Molette de tension du fil du boucleur en bas (jaune)
7. Plaque à aiguille
8. Plateau avant
9. Cache-boucleurs
10. Interrupteur marche-arrêt /lumière

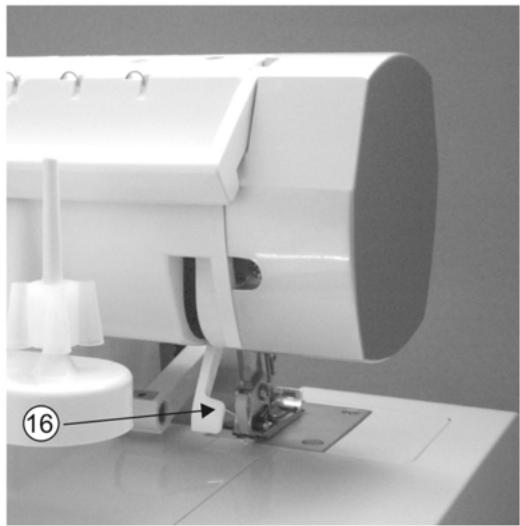

11. Molette réglage de la longueur du point
12. Volant
13. Support de cône
14. Adaptateur de cône
15. Porteccone
16. Releveur du presse-étoffe
17. Levier de réglage de l'entrainment différentiel
18. Plaque de support

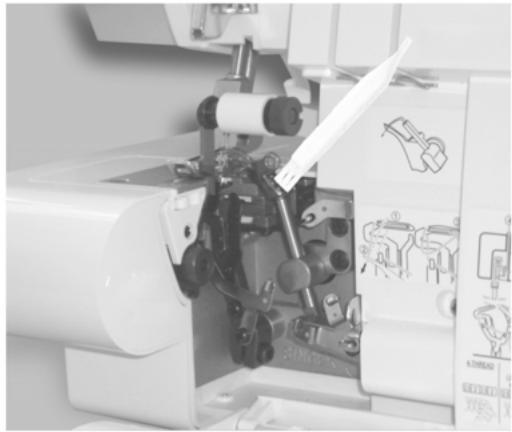

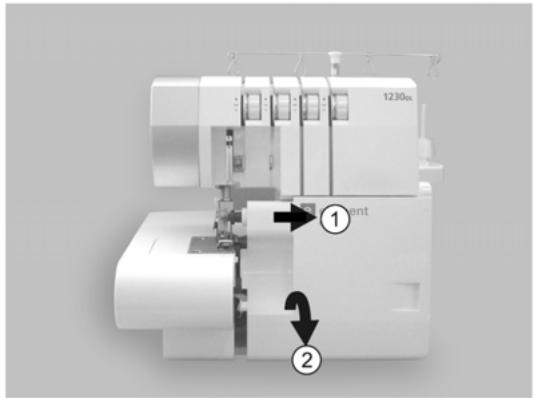

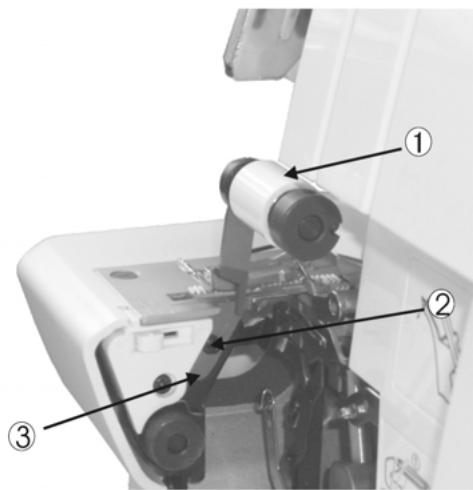

6.COMMENT OUVRIR LE CACHEDBOUCLEURS

Attention!

Positionnez I'interrupteur marche-arrêt sur"0".

Poussez le cache vers la droite le plus loin possible (1).
Tirez le cache vers vous (2).

Attention!

Vérifiez que le cache-boucleurs est bien férme lorsque vous cousez.

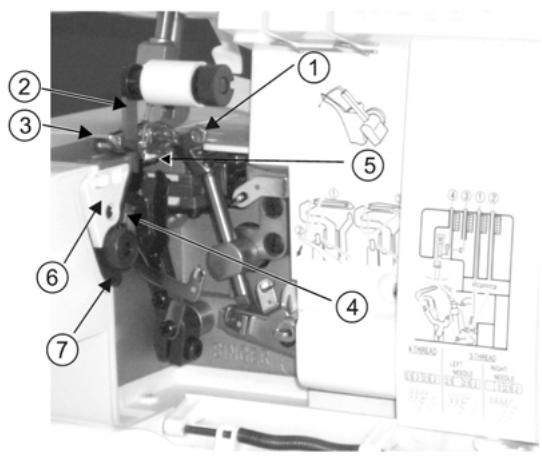

7.PARTIES PRINCIPALES DERRIERE LE CACHE-BOUCLEURS

1. Boucleur supérieur

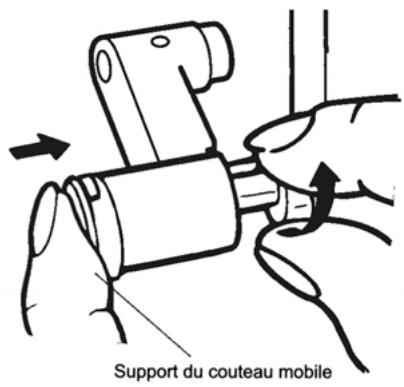

2. Couteau mobile
3. Pied presseur
4. Couteau fixe
5. Boucleur inférieur

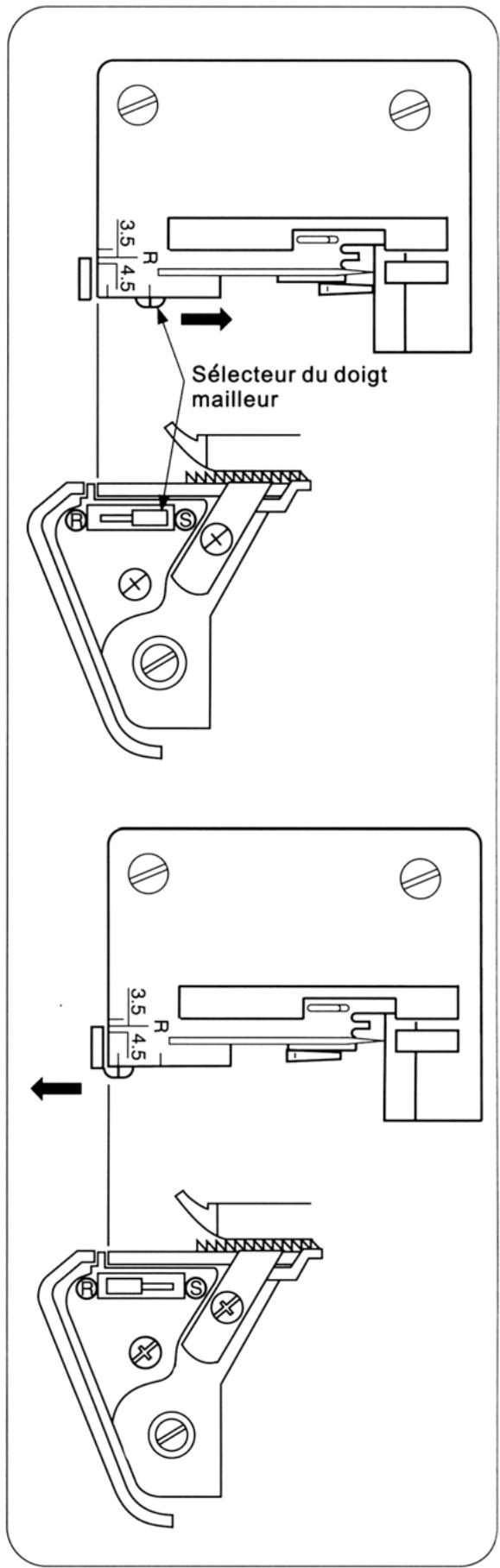

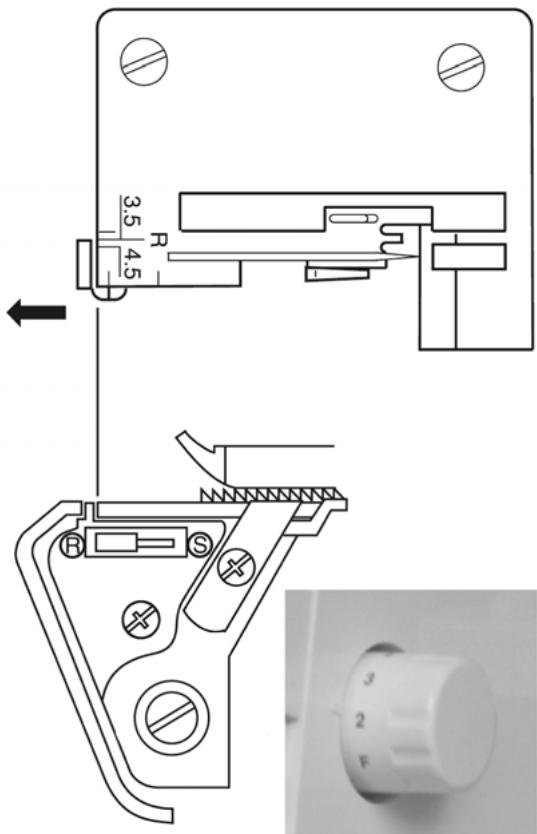

6. Selecteur de largeur du doigt mailleur
7. Molette de réglage de la largeur du point

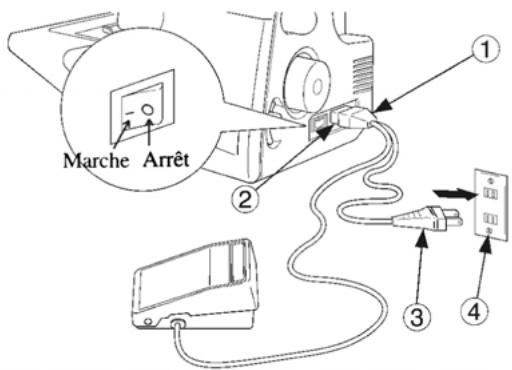

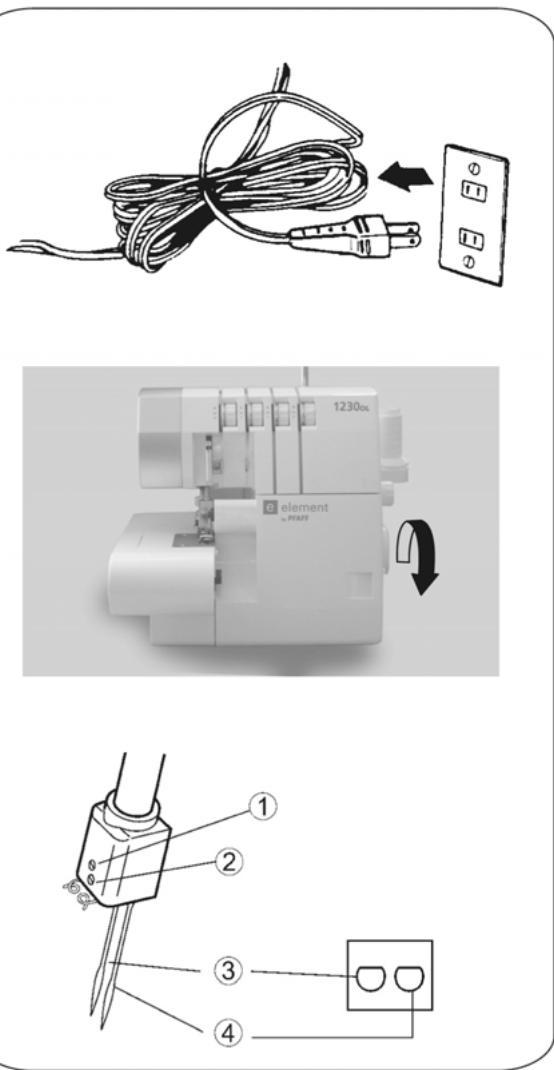

8.PREPARATION AVANT DE COUDRE

correspondante sur la machine (2).

• branchez le cable (3) dans une prise de courant (4).
  L'interrupteur Marche/Arrêt:

"-" Marche

"0" Arret

Pour faire fonctionner la machine et pour controller la vitesse, appuyez sur le rhéostat.
- Plus vous appuyez, plus la vitesse augmente.
Pour arreter la machine, relâchez le rhéostat complètement.

Avertissement :

Utiliser exclusivement le rhéostat fourni avec cette machine.(Le moèleYC-482 est utilisable seulement pour les Etats Unis et le Canada). Suivez les instructions de la page suivante.

INFORMATION SUR LA PRESE POLARISEE (SEULEMENT POUR LES ETATS-UNIS ET LE CANADA)

Cet appeareil a une prise polarisée (une lame plus large que l'autre) Pour éviter le risque du chocolélectrique, cette prise est destinée à la prise de courant polarisée. Si la fiche ne correspond pas à la prise de courant, l'inverser, si elle n'entre toujours pas, contactez un électricien qualifié pour installer une prise de courant convenable. Ne pas modifier la fiche.

AVERTISSEMENT:

• Assurez-vous que le voltage indiqué sur la plaque signalétique de votre machine correspond à celui de votre installation électrique.
• Manipuez le rhéostat avec attention et évitez de le faire tomber. Assurez-vous que rien n'est posé dessus.
• Debranchez la machine de la prise de courant lorsque vous changez d'aiguille, de pied presseur ou de plaque à aiguille, ou lorsque vous laissez la machine sans surveillance. Ceci évitera que la machine se mette en route, si vous appuyez accidentellement sur le rhéostat.

9.PREPARATION POUR L'ENFILAGE

Installation du guide-fil téléscopique rentré

• Cette machine est livrée le guide-fil téléscopique rentré.
• Allongez le support du guide-fil au maximum.

• Un déclic se fait entendre lorsque les deux articulations du téléscope sont bien positionnées.

• Centrez les guides-fils au-dessus des porte-cones.

• Placez le fil sur les porte-cones munis d'adaptateur.

Note: Si la machine est déjà enfilée, demêlez les fils avant de coudre.

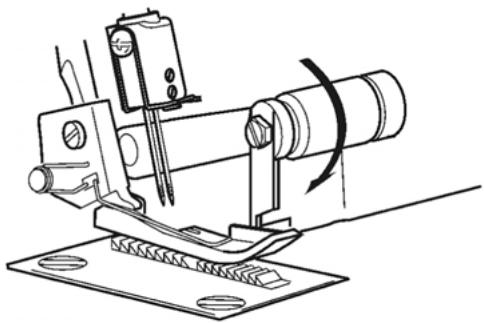

10.COMMENT RETIRER ET INSERER LES AIGUILLES

Pour retirer les aiguilles

Attention!

Vérifiez que la prise de courant soit bien débranchée avant de.xxirrer les aiguilles.

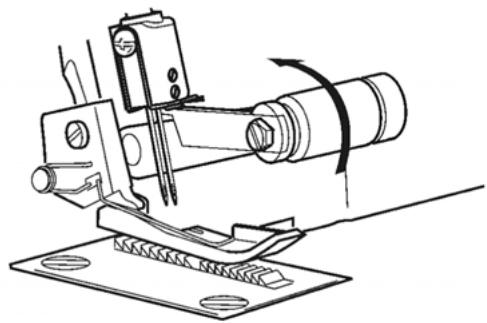

• Tournez le volant vers vous jusqu'à ce que les aiguilles soient en position haute.

A l'aide du petit tourne-vis,deserrez,mais ne retirez pas la vis de serrage de I'iguille.

1. vis de serrage de l'iguille gauche
2. vis de serrage de l'aiguille droite
3. emplacement de I'aiguille gauche
4. emplacement de I'iguille droite

Retirer la ou les aiguille(s).

Comment inseder les aiguilles

Attention!

Vérifiez que la prise de courant soit bien débranchée avant de remettre en place les aiguilles.

Tenez l'aiguille talon plat vers l'arriere.
- Insérer l'aiguille dans le support-aiguille aussi loin que possible.
- Serrer fort la vis de serrage de l'aiguille.

Note: *Cette machine utilise des aiguilles Singer No2022. Reportez-vous à la page 7 pour les informations complémentaires sur les aiguilles.

*Pour facilitier le changement d'aiguille, retarder le plateau avant.

11. ENFILAGE DE LAMACHINE

Scheme d'enfilage

• Un schéma d'enfilage avec des repêres couleurs se trouve sur le cache-boucleurs pour un enfilage rapide.
  Enfilez la machine en suivant les étapes de 1 à 4 comme illustré ci-contre.

Explication des codes couleurs

1 fil du boucleur supérieur............orange
2 fil du boucleur inférieur.....jaune
3 fil de I'aiguille droite.....vert
4 fil de I'aiguille gauche. .bleu

Enfilage correct de la machine

Attention!

Vérifiez que l'interrupteur marche-arrêt soit sur la position arrêt "0".

1) Enfilage du boucleur supérieur (orange)
- Enfilez le boucleur supérieur en suivant les étapes de 1 à 8.
- Passez le fil d'arrière en avant à travers le guide-fils 1.

Enfilez le guide-fil sur le dessus de la machine en tirant le fil vers le basjusqu'ace qu'il glisse sous le guide 2.

Tenez le fil entre les doigs et le faire glisser entre les disques de tension, puis le tirer vers le bas pour qu'il se place correctement entre les disques de tension 3.
- Suívez les repêres orangés et enfilez les guides-fils (4à7).
Enfilez le chas du boucleur supérieur de I'avant vers I'arriere 8.
Note: Utilisez la pince fournie en accessoire pour faciliter l'enfilage du boucleur.
- Tirez environ 10cm du fil à travers le chas du boucleur et posez le fil vers l'arrête sur la plaque.

2) Enfilage du boucleur inférieur

Enfilez le boucleur inférieur en suivant les étapes de 1 à 9.
- Passez le fil d'arrière en avant à travers le guide-fils 1.

Enfilez le guide-fil sur le dessus de la machine en tirant le fil vers le bas jusqu'à ce qu'il glisse sous le guide2.

Tenez le fil entre les doigs et le faire glisser entre les disques de tension, puis le tirer vers le bas pour qu'il se place correctement entre les disques de tension 3

• Tournez le volant vers vous afin de positionner le boucleur inférieur le plus à droite possible.
• Suivez les repères jaunes et enfilez les guides-fils correctement de 4 à 7.
  Note:Utilisez la pince fournie en accessoire pour facilititer l'enfilage du boucleur.

Saisissez le fil à 4 cm du guide-fil 7, avec les pincettes.
- Avec la pointe des pincettes, placez le fil légèrement en-dessous et à la gauche du guide-fil 8.
Tirez le fil vers le haut puis dans le guide -fil 8.
- Passez le fil derrière et par-dessus l'extrémité du boucleur inférieur 9-A.
Tirez le fil doucement vers le bas pour qu'il glisse dans l'encochrome du boucleur 9-B.
Enfilez le chas du boucleur 10

Note : Utilisez la pince fournie en accessoire pour faciliter l'enfilage du boucleur.

Le fil doit passer dans la rainure du boucleur inférieur.
- Tirez environ 10cm fil à travers le chas du boucleur, passez le fil par-dessus le boucleur de droit puis le placer vers l'arrière sur la plaque.

9-B
⑨ -A
10

3) Enfilage de l'aiguille droite (Verte)

Enfilez l'aiguille droite en suivant les étapes de 1 à 8.
- Passez le fil d'arrière en avant à travers le guidétifs 1.

Enfilez le guide-fil sur le dessus de la machine en tirant le fil vers le bas jusqu'à ce qu'il glisse sous le guide 2.

Tenez le fil entre les doigs et le faire glisser entre les disques de tension, puis le tirer vers le bas pour qu'il se place correctement entre les disques de tension 3.

• Continuez en suivant les étapes de 4 à 7.

Note: Assurez-vous que vous avez bien passé le fil dans le passage de fil supérieur du guide-fil 6.

Enfilez le chas de l'iguille droite 8.

Note: Utilisez la pince fournie en accessoire pour faciliter l'enfilage du chas de l'aiguille.

Tirez environ 10cm de fil a travers le chas de l'aiguille.
- Passez le fil sous le pied presseur et le tirer vers l'arrière.

4) Enfilage de l'aiquille gauche (bleue)

Enfilez l'aiguille gauche en suivant les étapes de 1 à 7.
- Passez le fil d'arrière en avant à travers le guide-fils (1)

Enfilez le guide-fil sur le dessus de la machine en tirant le fil vers le bas jusqu'à ce qu'il glisse sous le guide 2.

Tenez le fil entre les doigs et le faire glisser entre les disques de tension, puis le tirer vers le bas pour qu'il se place correctement entre les disques de tension 3.

• Continuer en suivant les étapes de 4 à 6.

Note: Vérifiez que vous avez bien passé le fil dans le passage de fil inférieur. Ju guide-fil 5.

Enfilez le chas de l'iguille gauche 7.

Note: Utilisez la pince fournie en accessoire pour facilititer l'enfilage du chas de l'aiguille.

Tirez environ 10cm de fil à travers le chas de l'aiguille.
- Passez le fil sous le pied presseur et le tirer vers l'arrière.

Indications Importantes pour I'enfilage

Enfilez les aiguilles en dernier pour éviter le désenfilage du boucleur inférieur.
Si le boucleur inférieur se désenfile :

1) Désenfilez les aiguilles
2) Réenfilez le boucleur inférieur
3) Réenfilez les aiguilles

12.COMMENT CHANGER DE FILS EN LES NOUANT

Pour changer de fil, foupez les fils pres des cônes.
- Placez les nouveaux fils sur le support:
- Nouez les bouts des ancients et des nouveaux fils ensemble.
- Laissez des bouts de 2 à 3cm (1 inch), pour éviter que les fils se dénouent.
- Verifiez que les fils sont solidement{noués en tirant sur les deux fils.
- Notez les réglages de tension de fil.
- Tournez les molettes de tension vers le bas jusqu'au blocage.
Tirez tous les fils à travers l'enfilage jusqu'à ce que les noeuds dépassent le pied presseur.
Si le fil ne vient pas facilement, vérifierz qu'il n'y a pas de noeuds formes autour des guide-fils ou des bouches de fil coincees sous le support de cônes.
- Loreque you tirez sur le fil de l'iguille, arrêtez-vous lorsque le noeud arrive devant l'iguille.
Coupez le fil et enfilez l'aiguille.
- Réglez la tension du fil en vous basant sur les réglages précédents.

13.COMMENT REGLER LA LONGUEUR DE POINT

Le réglage moyen qui convient pour la plupart des travaux de couture est de 3mm
Lorsque you coussez des tissus lourds, reglez la longueur sur 4mm
- Lorsque vous cousez des tissus légers, réglez la longueur du point sur 2mm, pour éviter de faire gondoler les coutures.

14.COMMENT REGLER LA LARGEUR DU SURJET

La largeur du surjet peut etre modifiee en changeant la position de 1'aiguille, mais egalement a 1'aide du bouton de reglage de la largeur du surjet.

Réglage de la largeur du point en changeant la position d'aiguille

La largeur du surjet peut etre ajustee en changeant la position d'aiguille.

a) L'aiguille gauche seule en travail.....5.7mm (7/32inch)
b) L'aiguille droite seule en travail. 3.5mm (9/64inch)

Réglage de la largeur à l'aide du bouton de réglage

L'utilisation du bouton de réglage permet l'ajustement de la largeur du point dans les limites indiquées ci-dessous.

a) L'aiguille gauche seulement en travail...5.2-6.7mm (13/64-17/64inch)
b) L'aiguille droite seule en travail...3.0-4.5mm (8/1-11/64inch)

Gauge/droite aiguille

Gauge aiguille

Dioite aiguille

Gauge/droite aiguille

Gauge aiguille

Dioite aiguille

Attention :

Avant de procesder a des reglages verrifiez que I interrupteur marche-arrêt soit sur "0"

Pour facilitier les réglages, ouvre le cache-boucleurs.
- Poussez le couteau supérieur à la droite et en même temps tourner le bouton vers l'arrière pour régler la largeur de la couture. Utiliser les marques sur la plaque à aiguille comme guide.

Attention :

Refermez toujours le cache-boucleurs avant de faire fonctionner la machine

15.COMMENT REGLER LA PRESSION DU PIED PRESSEUR

• La pression du pied presseur a ete preréglée à l'usine pour correspondre à la couture de tissus moyens.
• La plupart des matériaux ne nécessitant pas de réglage de la pression du pied. Le rélage est toute fois nécessasre lors de la couture de tissus très légers ou très lourds.
  Pour régler, placer le tournevis par le trou (A) du couvercle supérieur dans la rainure de la vis de réglage (B) et tourner la vis selon le besoin.

Note: Pour retrouver le réglage standard, tourner la vis dans le sens contraire des aiguilles d'une montre jusqu'à ce qu'elle bute sur le couvercle, puis faites 6 tours dans le sens des aiguilles d'une montre.

Pour les tissus légers....diminuez la pression
Pour les tissus lourds....augmentez la pression

3,5/tiv rulat (La livrarea din fabrica.)

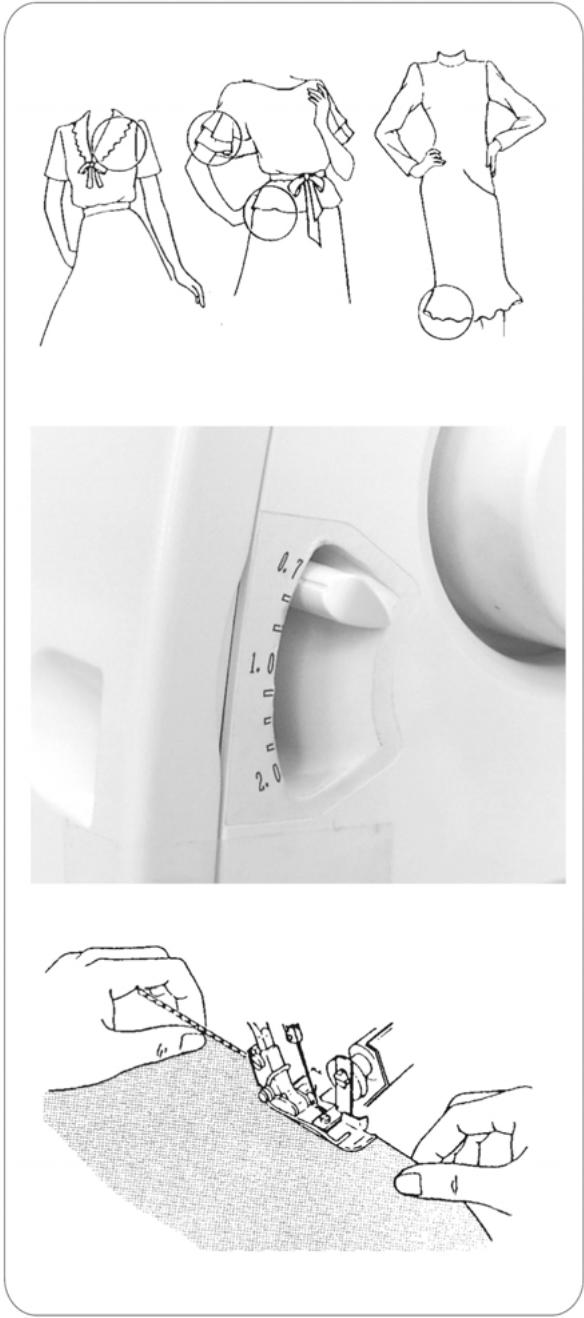

16.ENTRAINEMENT DIFFERENTIEL

Le système d'entrainment différentiel permet d'étirer le tissu ou de résorber l'embu lorsque la vitesse de rotation de la griffe avant par rapport à la griffe arrêté est modifiée.
Le rapport d'entrainment différentiel varie de 1 à 0.7 et del a 2.0. Le réglage se fait a l'aide du levier de réglage d'entrainment différentiel illustré ci-dessous.
L'entrainment différentiel est particulièrement utile pour surjeter des tissus extensibles ou coupés dans le biais.
Le réglage "1.0" correspond à un rapport d'entrainment de 1:1.

Surjet resserre

Le surjet resseré convient particulièrement pour surfiler avant l'assemblage les pieces de vêtements (manches, empiècements, épaules, dos et devant des corsages ourlets de jupe,etc.) coupés dans des matières extensibles comme le tricot ou le jersey.

Réglage

• Positionné le levier de réglage d'entrainment différentiel en-dessous de la graduation 1.0. Le réglage dépend de la qualité du tissu, ainsi que de l'importance de l'embu à résorber. Tester le réglage avant de surjeter votre ouvrage.
  Si une longueur du point supérieur a" 3" est selectionnée lors du réglage de l'entrainment différentiel sur "2.0"(resserage maximal), la longueur du point descend automatiquement sur "3".

Note: Pour coudre un surjet normal, ne pas oublier de repositionner le levier du différentiel sur "1".

Surjet etiré

Le surjet etérité est idéal pour réaliser des finitions décoratives sur des cols, manches, ourlets de jupe,etc. Coupés dans des tissus ordinaires coupés dans le biais ou à mailles à structure lâche.

Réglage

• Positionnez le levier d'entrainment différentiel au-dessus de la graduation "1.0".
  Tendez légerement le tissu en le tenant devant et derrière le pied presseur.

Note: *Si l'étirage est mal régle par rapport à la nature du tissu, celui-ci a tendance à glisser et à faire un surjet irrégulier. Dans ce cas, positionnez le levier d'entrainment différentiel plus après de la marque centrale.

• Pour coudre un surjet normal, ne pas oublier de repositionner le levier du différentiel sur 1.

17.COMMENT UTILISER LE COUTEAUMOBILE

Attention!

Vérifiez que l'interrupteur marche arrêt soit sur "0"

Le placement du couteau mobile en position de repos

• Tournez le volant vers vous et positionnez le couteau mobile dans sa position la plus haute.
  Ouvrez le cache-bouleurs (voir page 9)
• Poussez le support du couteau mobile vers la droite le plus loin possible.
• Tournez le bouton jusqu'à ce que le couteau s'enclenché en position horizontale.

Note: Si le couteau se bloque contre le couvercle supérieur :

Tournez le volant jusqu'à ce que le couteau s'abaisse
Continuez à tournier le bouton pour enclencher le couteau en position horizontale.

1. Placement du couteau mobile en position de travail

2. Ouvrez le cache-boucleurs et poussez le support du couteau mobile le plus loin possible vers la droite.

3. Tournez le bouton vers vous jusqu'à ce que le couteau se replace en position de travail.

Attention!

N'oubliez pas de fermer le cache-boucieurs avant de faire fonctinner la machine.

18.CONVERTIR LE BOUCLEUR SUPÉRIEUR AU CONVERTISSEUR.

Avertissement :

Eteindre la machine avant l'installation du convertisseur.

Installation du convertisseur.

• Insérer broche (A) du convertisseur dans le trous (B)du boucleur supérieur.
• Placer l'extension (C) en contact avec la surface du boucleur.
• Insérer le point (D) dans le trough (E) du boucleur supérieur.

Enlever le convertisseur

• Enlever le point (D) du trough (E) du boucleur supérieur et enlever le convertisseur de boucleur.

Note: Ranger le convertisseur avec les accessoires.

19.LE BRAS LIBRE(TRAVAIL TUBULAIRE)

Cette machine se transforme en machine à bras libre, simplement en retardant le plateau avant.

Comment retirer le plateau (avant)

Glissez le plateau vers la gauche, et le retiret en appuyant sur le bouton (A) sous le plateau.
L'utilisation du bras-libre convient particulièrement pour la couture d'endroit difficilement accessibles comme les emmanchures, les poignets, les bas de pantalon.
- Placez le tissu sur le bras-libre et cousez.

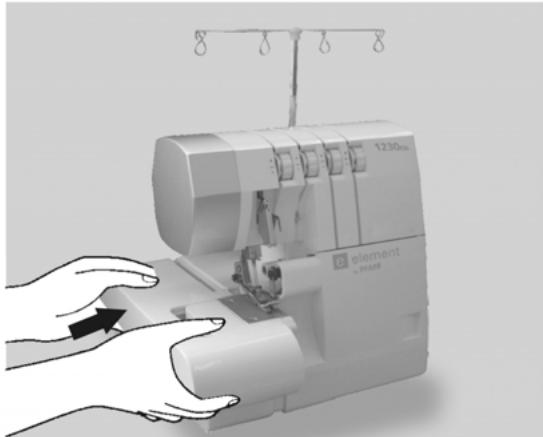

Comment remetre le plateau devant

• Alignez la partie arrêté du plateau dans la rainure. Glisser le plateau vers la droite jusqu'à ce que la patte du plateau avant s'enclenché dans la fente du plateau arrêté.

20.SURJET STANDARD ET OURLET ROULOTTE

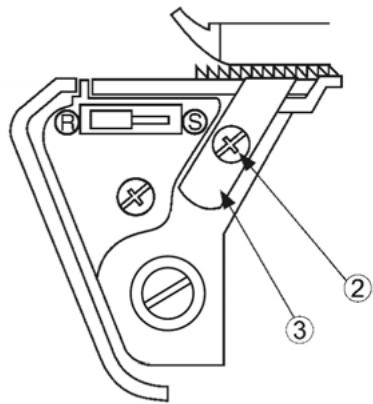

Surjet standard

• Poussez le sélection du doigt mailleur en position (S) pour sorting le doigt mailleur.

Note: Assurez-Vous que le sélecteur du doigt mailleur est pousse le plus loin possible vers S.

I'ourlet roulotted

• Poussez le sélection du doigt mailleur en position (R) pour rétracter le doigt mailleur.

Note: Verifiez que le sélecteur du doigtAILleur est poussé le plus loin possiblevers R.

21.DEGAGEMENT DE LA CHAINETTE ET TEST DE COUTURE

Lorsque la machine est entièrement enfilée, placez tous les fils sur la plaque à gauche du pied presseur.
Tenez les fils et les tendre légèrement.
- Tournez le volant vers vous 2 ou 3 tours complets pour démarrer la chaînette.
- Abaisser le pied presseur.
- En tenant la chaînette, appuyer sur le rhéostat jusqu'à l'obtention de 5-7.5cm (2-3 inches)de chaînette.

• Placez un morceau de tissu sous le pied presseur et faire un échantillon.

Note: Ne pas tirer le tissu en cousinant, vous risquerez de faire dévier l'iguille et de la casser.

22. RÉGLAGE DE LA TENSION

1) Surjet enveloppant deux fils.

Note: * Ce sont des exemples généraux.

-La tension est affecté par:
Type et epaisseur du tissu.
Taille de l'iguille.
-Type et grosseur du fil.
Voir page 26 pour convertir le convertisseur.

Balancement du Point

• Régler chaque cadran de tension comme indiquer à la droite et pratiquer sur un morceau de tissu.

Comment Calibrer la Tension

• Quand la tension du boucleur inférieur est trop serré, ou la tension de l'aiguille est trop lâche :
• Tourner le cadran (jaune) vers un numéro plus bas.
• Ou tournier le cadran (bleu ou vert) vers un nombre plus haut.

-Quand la tension du boucleur inférieurest trop lache: -Tourner le cadran (jaune) vers unnuméro plus haut.

POSITION D'AIGUILLE
Doigt de largeur de couture	S
Longueur de point	2 ~ 4
Convertisseur	Utiliser

Tissu	Cadran de Tension
	Bleu	Vert	Orange	Jaune
Fil léger	2.5		Convertisseur	1.0
Fil moyen	3.5		Convertisseur	1.0
Fil épais	4.0		Convertisseur	1.0

Tissu	Cadran de Tension
	Bleu	Vert	Orange	Jaune
Fil léger		2.5	Convertisseur	2.0
Fil moyen		4.0	Convertisseur	2.0
Fil épais		5.0	Convertisseur	2.0

2)Ourlet roulotted deux fils

Note: * Ce sont des exemples généraux.

La tension est affecté par :

1) Type et épaisseur du tissu.
2) Taille de l'aiguille.
3) Type etGXsseur du fil.

Voir page 26 pour convertir le convertisseur.

Balancement du Point

• Régler chaque cadran de tension comme indiquer à la droite et pratiquer sur un morceau de tissu.

Comment Calibrer la Tension

• Quand le fil du boucleur inférieur parait sur l'envers du tissu seulement:
• Tourner le cadran (jaune) vers un numéro plus haut.
• Ou tourner le cadran de l'aiguille (bleu ou vert) vers un numero plus bas.
• Quand la tension de l'aiguilleest trop l'âche : Tourner le cadran de l'aiguille(bleu ou vert) vers un numéro plus haut.
• Ou tournier le cadran du boucleur (jaune) vers un numero plus bas.

POSITION D'AIGUILLE
Doigt de largeur de couture	S
Longueur de point	2 ~ 4
Convertisseur	Utiliser

Tissu	Cadran de Tension
	Bleu	Vert	Orange	Jaune
Fil léger	0		Convertisseur	5.0
Fil moyen	0.5		Convertisseur	5.0
Fil épais	1.0		Convertisseur	5.0

Tissu	Cadran de Tension
	Bleu	Vert	Orange	Jaune
Fil léger		0	Convertisseur	5.0
Fil moyen		0.5	Convertisseur	6.0
Fil épais		1.0	Convertisseur	6.5

3) Surjet 3 folds

Note: *Les tensions sont données seulement à titre indicatif.

*Le réglage de tension dépend de :

1) la nature et l'épaisseur du tissu
2) la grosseur de l'iguille
3) la grosseur, le type et la nature du fil

Equilibrage correct des tension

• Régler chaque molette de tension comme indiquédans le tableau ci-contre, et faites un échantillon sur votre tissu.

Comment équilibrer les tensions

Lorsque le fil du boucleur supérieur se voit sur l'envers du tissu:

-Tournez la molette du boucleur supérieur (orange) vers un chiffre plus élevé.
-Ou, tournez la molette du boucleur inférieur (jaune) vers un chiffre plus bas.

Lorsque le fil du boucleur inférieur se voit sur l'endetroit du tissu :

-Tournez la molette du boucleur inférieur (jaune) vers un chiffre plus élevé.
-Ou, tournez la molette du boucleur supérieur (orange) vers un chiffre plus bas.

Lorsque la tension du fil d'aiguille est trop faible:
-Tournez la molette du fil de l'aiguille (bleue ou verte) vers un chiffre plus élevé.

POSITION D'AIGUILLE
SELECTEUR DE LALARGEUR DU DOIGT MAILLEUR	S
LONGUEUR DU POINT	2~4

Fil de boucleur supérieur

Tissu	Molette de tension
	Bleue	Verte	Orange	Jaune
Leger	2.5		3.0	3.0
Moyen	3.0		3.0	3.0
Lourd	3.5		3.0	3.0

Tissu	Molette de tension
	Bleue	Verte	Orange	Jaune
Leger		2.5	3.0	3.0
Moyen		3.0	3.0	3.0
Lourd		3.5	3.0	3.0

Fil de boucleur supérieur

4) Surjet 3 fils plat

Note: *Les tensions sont données seulement à titre indicatif.

*Le réglage de tension dépend de :

1) la nature et l'épaissur du tissu
2) la grosseur de l'aiguille
(3) la grosseur, le type et la nature du fil

Equilibrage correct des tensions

• Reglez chaque molette de tension comme indiquedans le tableau ci-contre,et faire un échantillon sur votre tissu.

Comment équilibrer les tensions

Lorsque le fil du boucleur inférieur est trop l'âche :
-Tournez la molette du boucleur inférieur (jaune) vers un chiffre plus élevé.
-Ou, tournez la molette du fil d'aiguille (bleue ou verte) vers un chiffre plus bas.
Lorsque le fil du boucleur supérieur est trop l'âche :
-Tournez la molette du boucleur supérieur (orange) vers un chiffre plus élevé.
-Ou, tournez la molette du fil d'aiguille (bleue ou verte) vers un chiffre plus bas.
Lorsque la tension du fil d'aiguille est trop faible:
-Tournez la molette du fil d'iguille (bleue ou verte) vers un chiffre plus élevé.
-Ou, tournez la molette du boucleur supérieur (orange) vers un chiffre plus bas

POSITION D'AIGUILLE
SELECTEUR DE LALARGEUR DU DOIGT MAILLEUR	S
LONGUEUR DU POINT	2~4

Tissu	Molette de tension
	Bleue	Verte	Orange	Jaune
Légér	0.5		5.0	7.0
Moyen	0.5		5.0	7.0
Lourd	0.5		5.0	7.0

Tissu	Molette de tension
	Bleue	Verte	Orange	Jaune
Leger		0.5	5.0	7.0
Moyen		0.5	5.0	7.0
Lourd		0.5	5.0	7.0

5）Surjet3filsbordé

Note :*Les tensions sont données seulement à titre indicatif.

*Le réglage de tension dépend de :

1) la nature et l'épaisseur du tissu
2) la grosseur de l'aiguille
3) la grosseur, le type et la nature du fil

Enquilibrage correct des tensions

• Reglez chaque molette de tension comme indiquedans le tableau ci-contre,et faire un échantillon sur votre tissu.

Comment équilibrer les tensions

lorsque le fil du boucleur supérieur est trop l'âche :

-Tourner la molette du boucleur supérieur (orange) vers un chiffre plus élevé.

Lorsque le fil du boucleur supérieur est trop l'âche :

-Tournez la molette du boucleur inférieur (jaune) vers un chiffre plus élevé.

-Ou, tournez la molette du boucleur supérieur (orange) vers un chiffre plus bas.

Lorsque la tension du fil d'aiguille est trop faible:

-Tournez la molette du fil d'iguille (bleue ou verte) vers un chiffre plus élevé.

-Ou, tournez la molette du boucleur supérieur (orange) vers un chiffre plus bas.

POSITION D'AIGUILLE
SELECTEUR DE LALARGEUR DU DOIGT MAILLEUR	S
LONGUEUR DU POINT	2~4

Tissu	Molette de tension
	Bleue	Verte	Orange	Jaune
Légér	4.0		0	8.0
Moyen	5.0		0	8.5
Lourd	5.0		0	8.5

Tissu	Molette de tension
	Bleue	Verte	Orange	Jaune
Légér		2.5	1.0	7.0
Moyen		3.0	1.0	7.0
Lourd		3.5	1.0	7.0

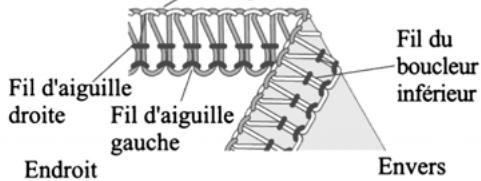

6) Faux safety ultra extensible à 4 fils

Note :*Les tensions sont données seulement à titre indicatif.

*Le réglage de tension dépend de :

1) la nature et l'épaisseur du tissu
2) la grosseur de l'iguille
3) la grosseur, le type et la nature du fil

Enquilibrage correct des tensions

• Régler chaque molette de tension comme indiquédans le tableau ci-contre, et faites un échantillon sur votre tissu.

Comment équilibrer les tensions

Lorsque le fil du boucleur supérieur se voit sur l'envers du tissu:
-Tournez la molette du boucleur supérieur (orange) vers un chiffre plus élevé
-Ou, tournez la molette du boucleur inférieur (jaune) vers un chiffre plus bas.
Lorsque le fil du boucleur inférieur se voit sur l'endetroit du tissu :
-Tourner la molette du boucleur inférieur (jaune) vers un chiffre plus élevé.
-Ou, tournez la molette du boucleur supérieur (orange) vers un chiffre plus bas.
Lorsque la tension du fil d'aiguille gauche est trop l'âche :
-Tournez la molette du fil de l'aiguille gauche (bleue) vers un chiffre plus élevé.
Lorsque le fil de l'aiguille droite est trop l'ache:
-Tournez la molette de l'iguille de droite (verte) vers un chiffre plus élevé.

POSITION D'AIGUILLE
SELECTEUR DE LALARGEUR DU DOIGT MAILLEUR	S
LONGUEUR DU POINT	2 ~ 4

Fil de boucleur supérieur

Tissu	Molette de tension
	Bleue	Verte	Orange	Jaune
Légér	2.5	2.5	3.0	3.0
Moyen	3.0	3.0	3.0	3.0
Lourd	3.5	3.5	3.0	3.0

Fil de boucleur supérieur

Fil de boucleur supérieur

Fil de boucleur supérieur

Fil de boucleur supérieur

23.COMMENT REALISER UN OURLET ROULOTTE

• Cette machine peut réaliser quatre types d'ourlets roulottés.
  L'ourlet roulotted est réalisé en roulant et en surjetant le bord du tissu.
• Cet ourlet roulotted est idéal pour les tissus légers, tels que la batiste, le voile, l'organdi, le crépe, etc...
  L'ourlet roulotted ne convient pas aux tissus épais ou rigides.

Réglage de la machine

Retirez l'aiguille gauche.
- Positionnez le sélection de la largeur du doigt,MAILLEUR sur (R), (voir page 28).
- Alignez le côté gauche du support du doigt mailleur avec le repère (R) sur la plaque en tournant la molette de la largeur du point.
- Sélectionnez une longueur du point entre F et 2.
Aiguille: Singer Cat. No #2022 type de 80/11 ou 90/14.
- Fil : Une variété de combinaisons de fils peut être utilisé pour un oulet roulotted.

Note: Pour un ourlet roulotte réussi, enfilé le boucleur supérieur avec un fil « Wooly Nylon ».

1) Surjet enveloppant deux fils

Balancement du Point

• Regler chaque cadran de tension comme indiquer à la droite et atiquer sur un morceau de tissu.

Ourlet roulotted deux fils

Balancement du Point

• Régler chaque cadran de tension comme indiquer à la droite et pratiquer sur un morceau de tissu.

POSITION D'AIGUILLE
Doigt de largeur de couture	S
Longueur de point	F ~ 2
Convertisseur	Utiliser

(502)

Fil boucleur Supérieur	Cadran Tension
	Bleu	Vert	Orange	Jaune
Polyester		3.0		2.0
Wooly Nylon		3.0		2.0

(503)

Fil boucleur Supérieur	Cadran Tension
	Bleu	Vert	Orange	Jaune
Wooly Nylon		2.0		4.0

Note: Pour réaliser un bel ourlet roulotted, enfilez le boucleur supérieur avec un fil mousse et l'aiguille et le boucleur inférieur avec un fil standard pour les tissus légers.

2) Ourlet roulotted 3 fils standard

Equilibrage correct des tensions

• Reglez chaque molette de tension comme indiquedans le tableau ci-contre,et faire un échantillon sur votre tissu.

Ourlet roulotte 3 fils brodé

Equilibrage correct des tensions

• Réglez chaque molette de tension comme indiqué dans le tableau ci-contre, et faire un échantillon sur votre tissu.

POSITION D'AIGULLE
SELECTEUR DELALARGEUR DU DOIGT MAILLEUR	R
LONGUEUR DU POINT	F ~ 2

Fir du boucleur de gauche	Molette de tension
	Bleue	verte	orange	jaune
Polyester		3.0	5.0	3.0
Fil mousse nylon		3.0	3.5	3.5

Fir du boucleur de gauche	Molette de tension
	Bleue	verte	orange	jaune
Polyester		2.0	5.0	7.0
Fil mousse nylon		2.0	2.0	5.0

Au moment du démarrage, tenez les fils de la chaînette pour éviter qu'ils ne s'emmelent dans l'ourlet.
Pour obtenir une meilleure finition de l'ourlet, tendez légèrement le travail dans le sens de la couture.
La marge de coupe minimale etant de 3.5mm 9/ 64inch),la largeur de l'ourlet roulottediminale est environ de 1.5mm (1/16inch).

Pour arrêté les fils de la chaînette de l'ourlet roulotted

• Appliquez une petite goutte de colle liquide pour couture. Laissez secher puis coupe les fils pres des points de piqué.
  Note: Testez la colle liquide pour la tenue des couleurs avant de l'utiliser sur votre ouvrage.

24.AUTRES POINTS ET CONSEILS COUTURE

Comment réalisier un ourlet décoratif plat

• Le surjet plat est obtenu en ajustant la tension du fil du surjet 3 fils. Une fois la couture terminée, on écarte la couture pour l'aplaitir en tirant sur le tissu.
  Le surjet décoratif plat peut être utilisé comme un point d'assemblage décoratif ou uniquement comme un point décoratif.

Retirez laiguille droite ou gauche.
- Commencez à partir du réglage de tension du fil pour un surjet 3 fils (voir page 30)
- Desserrez largement la tension du fil de l'aiguille (bleue ou verte).
- Desserrez légèrement la tension du fil du boucleur supérieur (orange).
- Serrez largement la tension du fil du boucleur en inférieur (jaune).

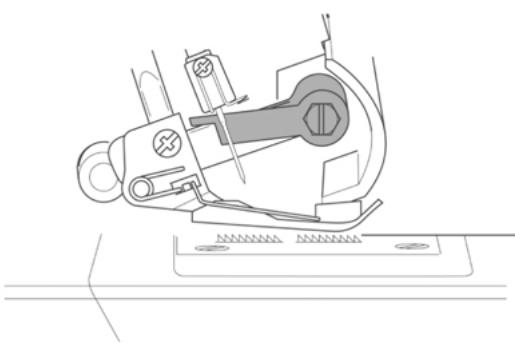

2)Réalisation d'une couture d'assemblage décoratif

• Placer le tissu envers contre envers et réaliser la couture décorative sur l'endetroit du tissu.
• Faites le surjet en rasant le bord du tissu.
  Le fil de l'aiguille (bleue ou verte) formera un V sur l'envers du travail.
  Le fil du boucleur inférieur est tendu sur le bord du tissu.

• Ecarter la couture en tirant sur le tissu pour rendre le surjet plat.

3)Réalisation d'un surjet décoratif

• Placez le couteau mobile en position de repos (voir page 25). Cette couture ne coupe pas le bord du tissu.
• Pliez le tissu envers contre envers.
• Posez le travail de manière de faire dépasser le surjet de la plüre du tissu.
• Ecartez la couture en tirant sur le tissu pour rendre le surjet plat.

4) Informations complémentaires sur le surjet à plat.

• Les tensions doivent être correctement régées pour que le surjet s'aplaitse.
  Le fil visible à l'endetroit du travail est le fil du boucleur supérieur. Enfilez le boucleur supérieur avec un fil décoratif et le boucleur inférieur et l'aiguille avec un fil ton sur ton.
  Pour obtenir une couture échelle, plier votre travail endroit contre endroit. Le fil qui formera l'échelle à l'endroit est le fil de l'aiguille (A).

Comment réalisier un ourlet invisible

La finition et la couture de l'ourlet sont faites en une opération (le surplus du tissu coupé et le bord à vif surjeté).
- Ce point est particulièrement adapté à la couture des oulet dans le jersey et le tricot. Il offre une finition solide, presque invisible.
- Retirez l'aiguille de gauche et réglez la machine pour un surjet 3 fils étroit.

Note : Vous pouvez également utiliser le surjet 3 fils . plat

• Reglez la longueur du point sur 4.
• Pliez l'ourlet sur l'envers du tissu, puis sur l'endroit en laissant le bord dépasser de 6mm (1/4inch) de la pliure du tissu.
• Condre sur le bord du tissu en laissant l'aiguille prendre juste le bord du pli.

Note: Un pied presseur spécial ourlet invisible est disponible en option(voir page 46)

Comment réalisier des nervures

• Faites les nervvures sur le tissu avant de couper votre ouvrage.
• Retirez l'aiguille gauche et réglez la machine pour un surjet 3 fils.

Note: Vous pouvez également utiliser l'ourlet roulotted.

• Mettre le couteau mobile en position de repos (voir page 25).
• Marquez le nombre de nervvres sur votre tissu en utilisant un marqueur effacable à l'eau.

• Pliez le tissu envers contre envers et cousez.
• Repassez les nervvres dans le même sens.

Comment tourner à angle droit

1) Angle extérieur

• Découpez environ 2 cm (51/64inch) de tissu autour du coin, en ligne avec le bord du surjet.
• Cousez un point au-delà du point (A) et arrêtez.
• Relevez l'aiguille et le pied presseur.
• Tirez le travail vers l'arrête de la machine juste assez pour dégager la chaînette du doigtAILleur de la plaque à aiguille.

Note: Le pied presseur ne figure pas sur le dessin pour mistroux montré les détails.

• Tournez le tissu et alignez le bord coupé avec le couteau, puis baiser le pied presseur.
• Retendre les fils, puis continuez à coudre.

2) Angle interieur

Coupez le tissu au bord de la ligne de piqure.

• Placez le couteau mobile en position de repos. (voir page 25)
• Cousez sur le bord du tissu coupé.
• Arrêtez la couture avant d'arriver au coin et faire un pli vers la gauche afin de retrouver une ligne de picque droite.
• Continue à coudre en'avantant doucement à Tenez le bord en ligne droite et déplacez le plis au fur et à mesure de la couture.

Placement des épingles

• Placez les épingle s'a gauche du pied presseur.
  Vous les retirerez facilement et elles ne risquent pas d'être en contact avec les couteaux.

Attention!

si vous cousez sur les épingles vous risquez d'abimer ou de détruire les lames des couteaux

Comment arrerter les fils

• Prenez une aiguille à coudre à la main, à gros chas (type tapisserie) et l'enfilez avec la chaînette.
• Passez la chaînette dans le surjet à l'aide de l'aiguille pour arrêter les fils.

Note: Pour arrêter la chaînette de l'ourlet, roulotté (voir page 39).

Comment renforcer la couture

L'insertion d'un ruban dans le surjet permet l'obtention d'une couture plus solide.
- Passez le ruban sous le pied presseur par l'ouverture sur le devant du pied et le tirer vers l'arrière de la machine.
Commencez a coudre.

Le ruban est fixé sur votre ouvrage au fur et à mesure de la couture.

Réalisation d'une tresse décorative à partir de la chaînette de surjet

• Placez le couteau mobile en position de repos.
• Passez un cordonnet, un lacet ou un ruban par l'ouverture à l'avant du pied presseur.
• Placez le ruban sous le pied presseur et sortir une longueur de chaînette de surjet souhaïée.
• Vous pouvez utiliser la chaînette seule ou tresser 3 ou 4 chaînettes ensemble.

25.ENTRETIEN DE LA MACHINE

Une surjeteuse nécessite plus d'entretien qu'une machine à coudre traditionnelle principalement pour deux raisons :

1) L'action du couteau produit beaucoup de bourre.
2) La surjeteuse fonctionne à une vitesse élevée et nécessite aussi un graissage liéquent pour lubrifier les pieces du mécanisme.

Nettoyage de la machine

Attention!

Avant de nettoyer la machine débranchez la prise du courant.

Retirez非常喜欢 le bourre à l'aide d'une brosse seche vers les boucleurs et les couteaux.

Note: La Brosse est en option.

Lubrification de la machine

Attention!

Avant de lubrifier votre machine debranchez la prise du courant.

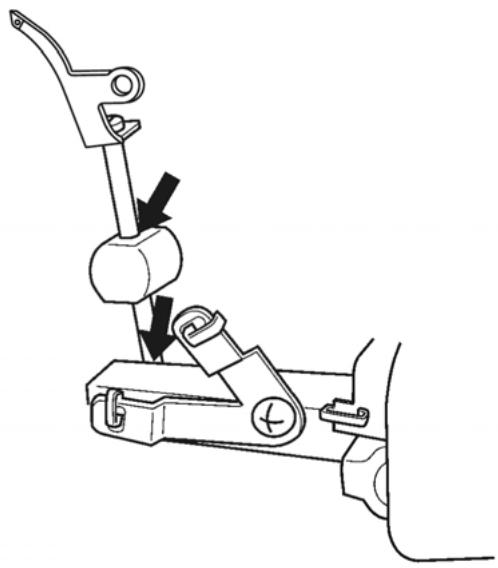

• Les points indiqués sur le schéma doivent être lubrifiés périodiquement.

Note: Utilisez de l'huile de machine à coudre. L'utilisation d'une toute autre huile peut cause des dommages.

Attention!

Avant de changer le couteau fixe débranchez la prise du courant.

Le couteau fixe doit être changé lorsque la lame est émoussée.
- Vous pouvez remplacer le couteau fixe vous même en suivant les instructions, toute fois en cas de difficultés, consultez notre service après vente pour les réglages.
Vérifiez que la prise de courant est débranchée.
- Ouvrez le cache-boucleurs et mettez le couteau mobile (1) en position de repos (voir page 25).
- Desserrez la vis de fixation du couteau fixe (2)et retirer le couteau (3).
- Placez le nouveau couteau dans la rainure du support du couteau fixe.
Resserrez la vis de fixation du couteau fixe (2).
- Remettez le couteau mobile en position de travail.

PROBLEME	SOLUTION	PAGE
Le tissu est mal entrainé	-Allonger la longueur du point	21
	-Augmenter la pression du pied presseur pour les tissus lourds	22
	-Diminuer la pression pour les tissus légers	22
L'aiguille se casse	-Insérer l'aiguille correctement	11
	-Ne pas tirer sur le travail lors de la couture	29
	-Resserrer la vis du pince-aiguille	11
	-Utiliser une aiguille plus grosse pour les tissus lourds	7
Le fil se casse	-Vérifier l'enfilage	12~19
	-Déméler les fils	20
	-Insérer l'aiguille correctement	11
	-Changer l'aiguille si elle est endommagée ou épointée	7
	-Utiliser des fils de bonne qualitée	49
	-Diminuer la tension du fil	30~38
La machine fait des manques de points	-Changer l'aiguille, elle est peut-être tordue ou épointée	7
	-Resserrer la vis du pince-aiguille	11
	-Insérer l'aiguille correctement	11
	-Changer de type ou de grosse diaiguille	7
	-Vérifier l'enfilage	12~19
	-Augmenter la pression du pied presseur	22
	-Utiliser du fil de bonne qualité	49
Le point est irrégulier	-Régler la tension des fils	30~38
	-Déméler les fils	20
	-Enfiler la machine correctement	12~19
Le tissu fronce	-Desserrer la tension des fils	30~38
	-Déméler les fils	20
	-Utiliser un fil pour les tissus légers	49
	-Diminuer la longueur du point	21
	-Diminuer la pression du pied presseur pour les tissus légers	22
Le bord du tissu est mal coupé	-Vérifier l'alignment des couteaux	47
	-Remplacer le ou les couteaux	47
Le tissu n'avance plus	-Fermer le cache-boucleurs avant de coudre	9
	-Déméler les fils	20
	-Compresser les grosses épaisleurs de tissu avec une machine traditionnelle avant de surjeter
La machine ne fonctionne pas	-Brancher la prise de courant	9
Type de tissu	Type de fil	Aiguille INSPIPA Cat.No2022
TISSUS FINSbatiste, organdi,voile, crépe,etc	Coton: #100Soie: #100Fils tors: #80-#90Tetron: #80-#100	# 11
TISSUS MOYENSmousseline, satingabardine,drap fin etc	Coton: #60-#80Soie: #50Fils tors: #60-#80Tetron: #60-#80	#11, #14
TISSUS LOURSDoxford, jeantweed velours côteleserge	Coton: #40-#60Soie: #40-#60Fils tors: #60-#80Tetron: #50-#80	# 14
TISSUS A MAILLESTricot	Fils tors: #80-#90Tetron: #60-#80	# 11
Jersey	Fils tors: #60-#80Tetron: #60-#180Coton: #60-#80	#11, #14
Laine	Fils tors: #60-#80Tetron: #50-#60Fil mousse nylonFil mousse tetron	#11, #14

La machine est livrée avec une aiguille INSPIPA Cat. No 2022.

Il est recommandé de seLECTIONner l'iguille en fonction de la matière de votre ouvrage.

Caracteristique	Spécification
Vitesse de picôure	1,300 points /minute maximum
Longueur du point	1-4mm(ourlet roulotté F-2, surjet ordinaire3,0)
Rapport d'entrainment differentiel	1 :0.7-1.2 (sur les modèles à entrainment différentiel)
Largeur du surjet	Ourlet roulotté 1,5mm, surjet normal 3.0-7.7mm(standard :3.5mm)
Course de la barre à aiguille	27mm
Elevation du pied presseur	4.5mm
Aiguille	Ourlet roulotté : INSPIRA Cat.No2022#11Surjet ordinaire : INSPIRA Cat.No2022#11,#14
Modèle	12300I
Nombre de fils	2,3,4
Dimensions de la machine(mm)
Largeur	338
Profondeur	280
Hauteur	265
Poids (Kg)	6.0

NOTE

Veuillez notes qu'en cas de destruction, ce produit doit bénéficier d'un recyclage sécurisé, conforme à la législation nationale applicable aux produits électriques/électroniques. En cas de doute, vuillez contacter vous distributeur/agréé.
