Type de produit	Machine à coudre électronique
Caractéristiques techniques principales	Point de couture, points décoratifs, boutonnières automatiques
Alimentation électrique	220-240 V, 50-60 Hz
Dimensions approximatives	40 x 17 x 30 cm
Poids	6 kg
Compatibilités	Accessoires PFAFF, aiguilles standard
Type de batterie	Non applicable
Tension	220-240 V
Puissance	70 W
Fonctions principales	Couture de tissus légers à épais, points variés, enfilage automatique
Entretien et nettoyage	Nettoyage régulier de la machine, lubrification des pièces mobiles
Pièces détachées et réparabilité	Disponibilité des pièces détachées PFAFF, manuel de service disponible
Sécurité	Protection contre les surcharges, arrêt automatique en cas de surchauffe
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - SELECT LINE 4.0 PFAFF

Comment enfile-t-on la machine PFAFF SELECT LINE 4.0 ?

Pour enfiler votre machine, commencez par soulever le pied presseur. Suivez le chemin d'enfilage indiqué sur le diagramme de la machine, en veillant à passer le fil dans les guides et à le placer correctement dans le porte-aiguille.

Que faire si le fil se casse pendant la couture ?

Si le fil se casse, vérifiez d'abord que le fil est correctement enfilé et qu'il n'y a pas de nœuds ou de fils emmêlés. Assurez-vous également que vous utilisez une aiguille appropriée pour le type de tissu.

Comment régler la tension du fil sur la PFAFF SELECT LINE 4.0 ?

Pour régler la tension du fil, utilisez le bouton de tension situé sur le dessus de la machine. Une tension trop élevée peut entraîner des points irréguliers, tandis qu'une tension trop faible peut provoquer des fronces.

Pourquoi ma machine ne coud-elle pas droit ?

Si votre machine ne coud pas droit, vérifiez que le tissu est bien maintenu et qu'il n'est pas tiré pendant la couture. Assurez-vous également que l'aiguille est correctement installée et qu'elle n'est pas usée.

Comment changer l'aiguille de la PFAFF SELECT LINE 4.0 ?

Pour changer l'aiguille, éteignez d'abord la machine. Utilisez le tournevis fourni pour dévisser l'aiguille actuelle, insérez la nouvelle aiguille en veillant à la placer dans la bonne direction, puis resserrez la vis.

Que faire si la machine fait des bruits étranges ?

Des bruits étranges peuvent indiquer un manque de lubrification ou un problème mécanique. Vérifiez si la machine a besoin d'être nettoyée ou huilée, et inspectez les pièces mobiles pour détecter d'éventuels blocages.

Comment nettoyer ma machine PFAFF SELECT LINE 4.0 ?

Pour nettoyer votre machine, débranchez-la et retirez le capot. Utilisez une brosse douce pour enlever les peluches et les débris dans la zone de la canette et le mécanisme de transport. N'oubliez pas de lubrifier les pièces mobiles si nécessaire.

Pourquoi le point de ma machine est-il irrégulier ?

Un point irrégulier peut être dû à une aiguille usée, une tension incorrecte ou un enfilage incorrect. Vérifiez ces éléments et assurez-vous que vous utilisez le bon type de fil pour votre projet.

Comment utiliser les points décoratifs de la PFAFF SELECT LINE 4.0 ?

Pour utiliser les points décoratifs, sélectionnez le numéro du point souhaité à l'aide du sélecteur de points. Réglez la longueur et la largeur du point si nécessaire, puis commencez à coudre sur le tissu.

Où puis-je trouver le mode d'emploi de la PFAFF SELECT LINE 4.0 ?

Le mode d'emploi peut généralement être trouvé sur le site web de PFAFF dans la section 'Support' ou 'Téléchargements'. Vous pouvez également contacter votre revendeur local pour obtenir une copie.

MODE D'EMPLOI SELECT LINE 4.0 PFAFF

Lors de l'utilisation d'un appareil électrique, les précautions de sécurité essentielles doivent toujours être respectées, y compris les suivantes : Lisez attentivement toutes les instructions avant d'utiliser cette machine à coudre à usage domestique.

DANGER

• Une machine à coudre branchée ne doit jamais être laissée sans surveillance. Débranchez la machine du réseau électrique immédiatement après usage et avant de la nettoyer.
• Débranchez-la toujours avant de changer une ampoule. Remplacez l'ampoule par un de même type et de même puissance (15 Watts).

DANGER - pour éviter tout risque de brûlure, d'incendie,

d'électrocution ou de blessure:

Cette machine à coudre ne doit pas être utilisée par des personnes (y compris des enfants) aux capacités physiques, mentales et sensorielles réduites ou ne possédant pas l'expérience et les

Connaissances nécessaires à moins qu'elles n'aient reçu des instructions spécifiques ou bénéficié de la surveillance d'une personne responsable de leur sécurité pour utiliser la machine à coudre.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec la machine à coudre.

N'utilisez cette machine à coudre que pour l'usage prévu, comme décrit dans ce manuel. N'utilisez que les accessoires recommandés par le fabricant, conformément à nos indications.

Ne faites jamais fonctionner la machine à coudre si la prise ou le cordon d'alimentation sont

endommagée, si elle ne fonctionne pas correctement ou si elle est tombée par terre, ou a été au contact de l'eau. Retournez la machine au revendeur ou au centre de service technique le plus

proche de chez vous pour toute révision, réparation ou réglage mécanique ou électrique. Ne faites jamais fonctionner la machine à coudre si le système de ventilation est obstrué. Evitez

Ne laisses jamais fonctionner la machine à coudre si le système de ventilation est obstrué. Evitez toute présence de peluche, poussières, chutes de tissus dans la ventilation ou dans la pédale de commande.

N'approchez pas les doigts des parties mobiles, en particulier au niveau de la zone située autour de l'aiguille de la machine.

Utilisez toujours la plaque à aiguille appropriée. L'aiguille risque de se casser avec une plaque non adaptée.

Porter des lunettes de sécurité

N'utilisez jamais d'aiguilles coupées

Ne tirez pas sur le tissu et ne le poussez pas, l'aiguille puis de la casser.

Éteignez la machine (position "0") lors des réglages au niveau de l'aiguille, par exemple : enfilage de l'aiguille, changement d'aiguille, bobinage de la canette, changement de pied presseur, etc.

Débranche toujours la machine à coudre pour retirer les couvercles, pour le graissage, ou pour tout autre entretien de service par l'utilisateur, mentionné dans le manuel d'instructions.

Ne faites jamais tomber ou ne glissez aucun objet dans les ouvertures. N'utilisez pas la machine à l'extérieur.

N'utilisez pas votre machine à proximité de bombes aérosols ou de vaporisateurs ou lorsque du oxygène est administré.

Pour débrancher, commencez toujours par éteindre votre machine (interrupteur en position 0).

Nous nous réservons le droit de modifier les équipements de la machine et la gamme des accessoires sans préavis, ou d'apporter des modifications aux performances ou à la conception de la machine, étant donné que ces modifications seront toujours à l'avantage de l'utilisateur et du produit.

Propriété intellectuelle

PFAFF, SELECT et IDT (image) sont des marques de KSIN Luxembourg II, S. a. r. l. Toutes les marques sont utilisées sous la licence de VSM Group AB.

Veuillez noter qu'en cas de destruction, ce produit doit bénéficier d'un recyclage sécurisé, conforme à la législation nationale applicable aux produits électriques/électroniques. En cas de doute, veuillez contacter votre distributeur/agréé.

Table des matières

Eléments constitutifs de la machine à

Coudre 4. Couture en marche arrière. 25

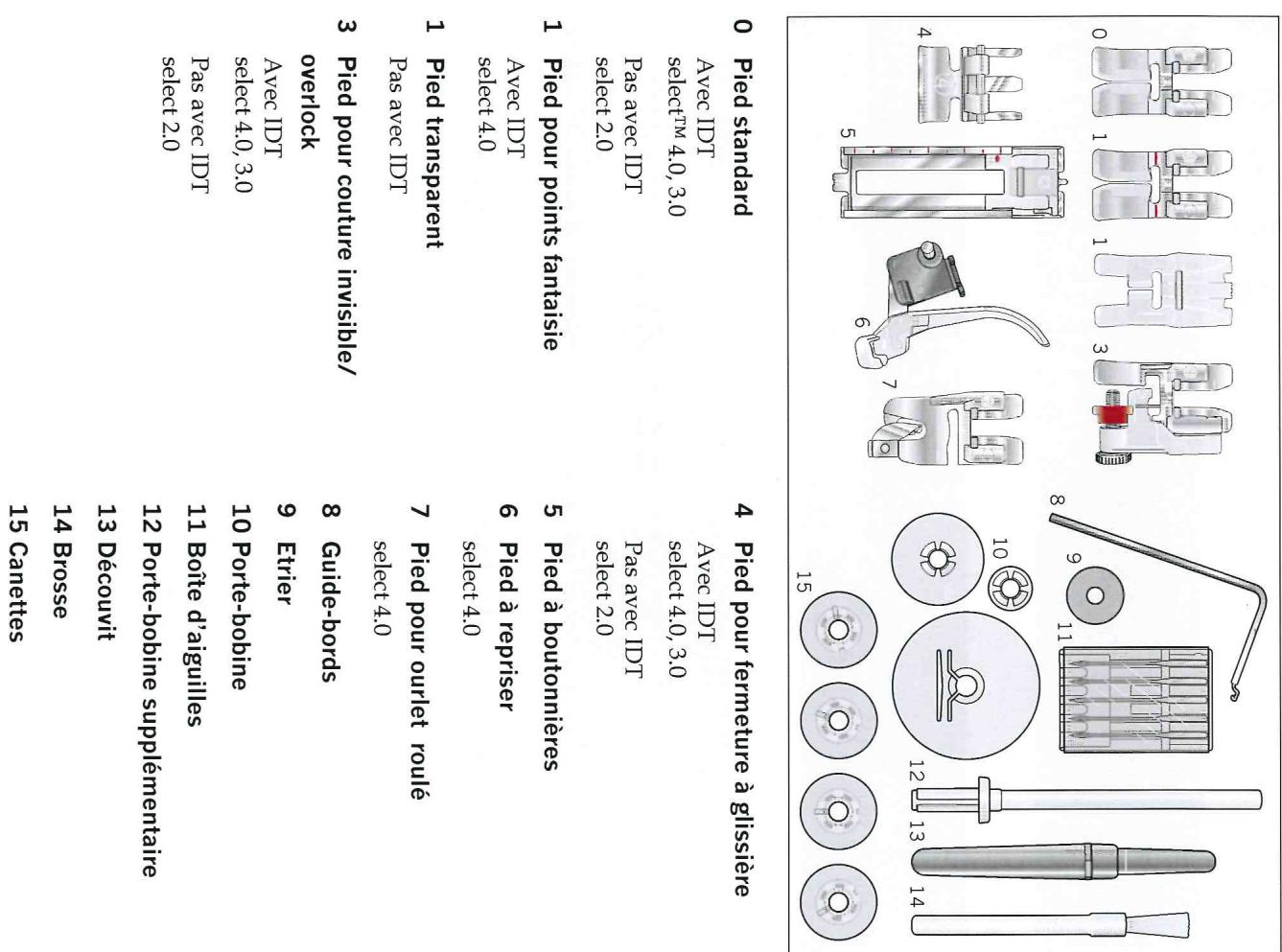

Pieds presseurs standard et accessoires....5 Molette de réglage de la longueur du

Présentation des points 6 à 23

Tableau : des points utilisateurs

• points non élastiques

Tableau des points utilisables

• points élastiques... 8-9 pratique

Légende du tableau pour les cons

Légende du tableau pour les conseils de couture. 27

Utilisation de la machine à coudre

Couvercle. 10 tension du fil supérieur.. 28

Raccorder le rhéostat 10 Surpique 28

Interrupteur général 10

Plan de couture convertible 11

Employer le plan de couture convertible / Point d'ourlet invisible 30

bras libre 11 Point overlock 31

Bobinage de canette 12-15 Point zigzag piqué 32

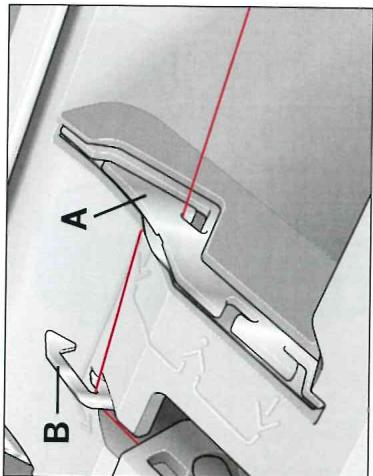

Mise en place de la canette et du ourlet roulé 32

boîtier-canette 16-1/ Ourler au mouvement de l'aiguille jumelée...33

Enfilage 18-19 Boutonnières 34-35

Remontée du fil de canette 20

Couture en pique libre 36

Coupe-mêmes Pose de boutons 36-37

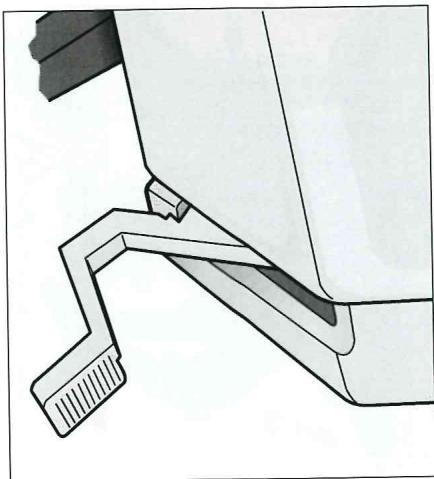

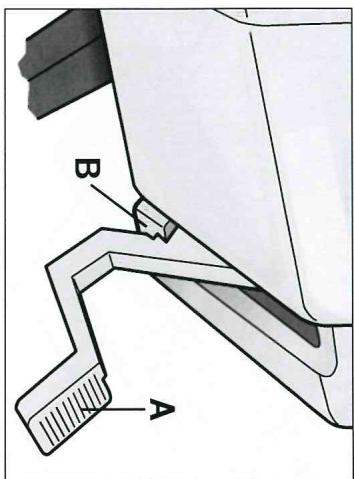

Releveur du pied presseur. 21 Insertion de la fermeture à glissière..37

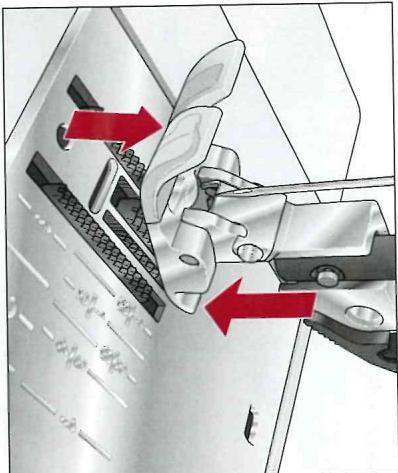

Remplacement du pied presseur. 21

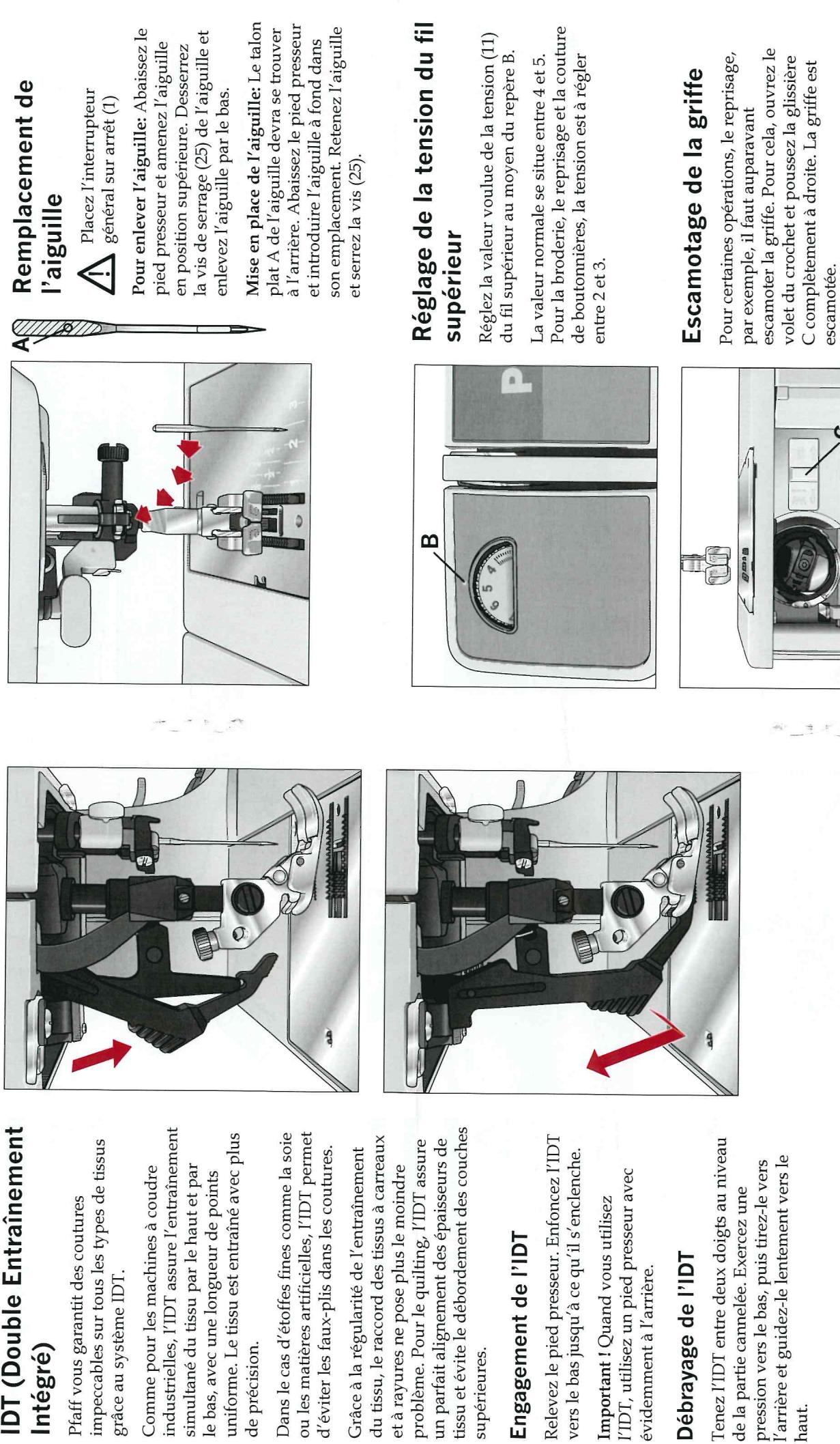

IDT (Double Entraînement Intégré) 22 Entretien et détection de pannes

Réglage de la tension du fil supérieur...23 Échange de la plaque à aiguille 38

Escamotage de la griffe 23

Remplacement de l'aiguille 23 Remplacement de la lampe d'éclairage. 39

Remplacement de la lampe d'éclairage...39

du point

Dysfonctionnements et remèdes à y

apporter 40-41

La couture est irrégulière

Tension déréglée.	Vérifiez les tensions supérieure et inférieure.
Fil trop gros, nouveaux ou dur.	N'utilise que des fils de bonne qualité.
Canette irrégulièrement garnie.	Ne la canette à main libre faites. Bobinez la canette à la machine.
Formation des boucles de fil sur le haut ou le bas de l'ouvrage.	Veillez à un enfilage correct de la machine. Contrôlez les tensions de fil supérieur et inférieur.

La machine n'entraîne pas ou entraîne irrégulièrement

Bourrage entre les dents de la griffe.	Enlevez la plaque à aiguille et enlevez les peluches au pinceau.

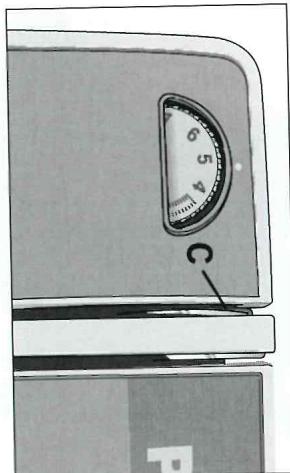

Griffe escamotée. Glissière C (voir page 23)Poussez la glissière C (voir page 23) à place à droite.	gauche.

Marche dure de la machine

Des bouts de fil se sont prises dans la base du crochet.

Enlevez les bouts de fil.

Remarques importantes!

Avant remplacement du pied presseur ou de l'aiguille, éteignezla machine à l'interrupteur général.

Ne mettez jamais en marche la machine enfilée sans tissu sous le pied presseur.

Coupez toujours la machine avant de l'abandonner, ne serait-ce que brievement.

Cela est très important,URTout si des enfants se trouvent à proximité.

15 Releveur du pied presseur

16 Plan de couture variable

17 Plaque de base

18 Plaque d'aiguille

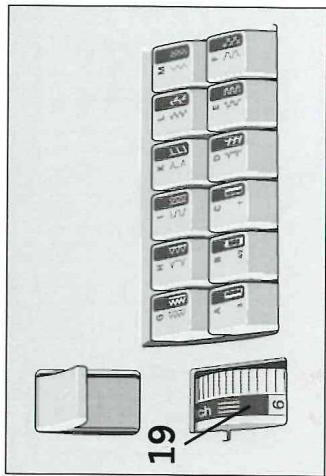

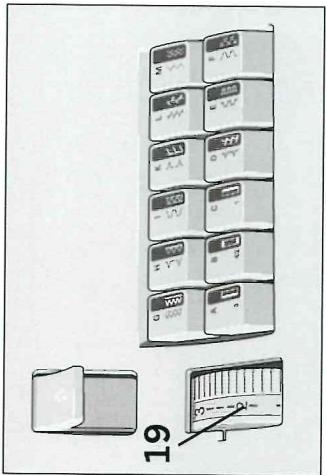

19 Roue de réglage de la longueur de point

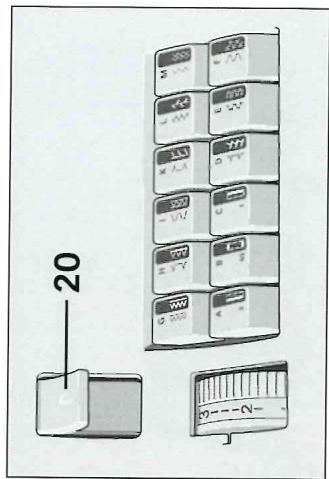

Touche de marche arrière

21 Touches, à-coupes

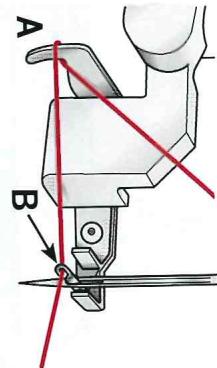

22 Enfileur d'aiguille (4.0)

23 Guide-fil

24 Système IDT / Double entrainement

(pied entraineur) (4.0, 3.0)

25 Vis de serrage de l'aiguille

26 Portesemelle avec pied presseur

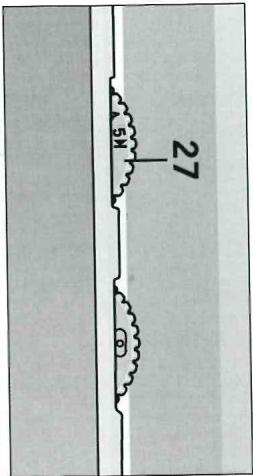

27 Roue de réglage de la largeur de point

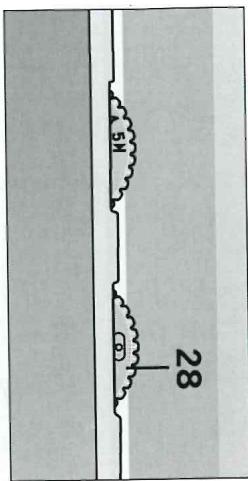

28 Roue de réglage de la position

d'aiguille

1 Interrupteur général

2 Douille de raccordement du rhéostat à

pédal avec câble sectuer

Disque de débrayage du volant

4 Volant

5 Poignée

6 Devidoir

7 Couvercle du compartiment à crochet

8 Second porte-bobine à enficher

9 Porte-bobine avec disque de dévidage

10 Levier releveur de fil

11 Tension du fil d'aiguille

12 Fentes d'e

13 Coupe-fil

14 Lampe d'éclairage (max. 15 watts)

Dysfonctionnements et remèdes à y apporter

L'aiguille n'est pas correctement en place. Poussez l'aiguille à fond dans son logement, le talon plat se trouvant à

I'arriere.

L'aiguille n'est pas du système conseillé. N'utilisez que des aiguilles du système 130/705 H.

L'aiguille est déformée ou épointée. Installez en place une aiguille neuve.

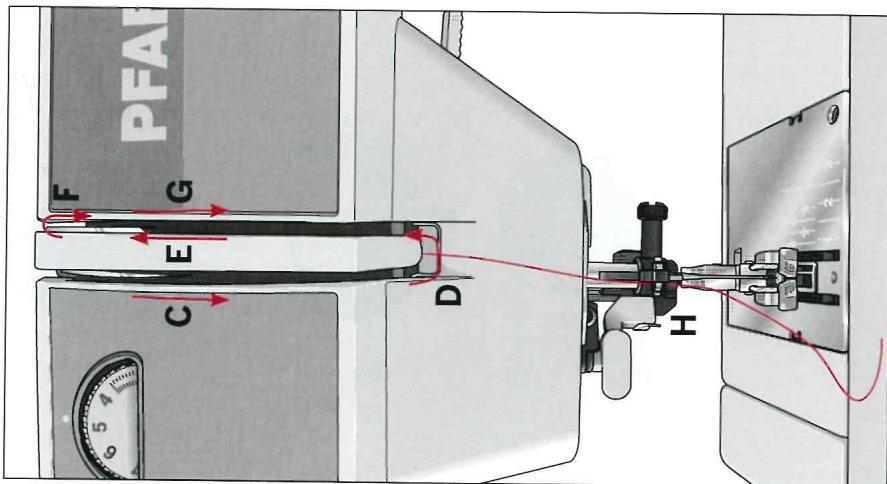

La machine n'est pas correctement enfilée. Contrôlez les passages des fils.

L'aiguille est trop fine pour le fil utilisé. Utilisez une aiguille plus large.

---

Le fil supérieur casse

Pour les raisons précitées.

Voyez le point 1.

Tension trop forte.

Fil de mauvaise qualité, nouveaux ou N'employez que du fil de qualité.

cassant.

Utilisez une aiguille avec un gros chas

(systeme 130N

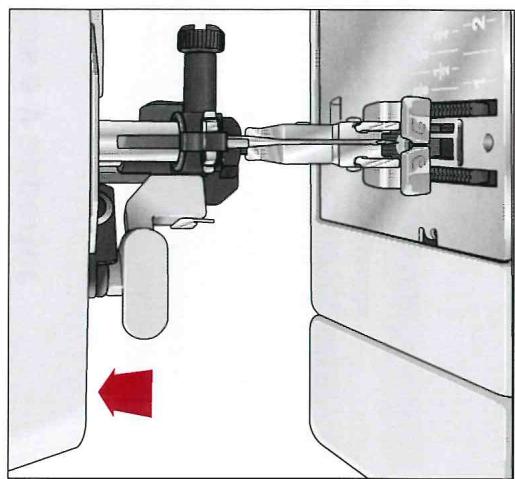

L'aiguille casse

L'aiguille n'a pas été engagée à fond.

logement.

Aiguille déformée.

plaque à aiguille, car vous avez trop tiré

Aiguille trop fine. L'aiguille est tordue; elle a heurté le tissu. La boîte à capette n'a pas été introduite. Appuyez sur la boîte à capette jusqu'au son de l'emboîtage perceptible.

Pour plus de renseignements sur les accessoires, veuillez contacter votre revendeur PFAFF®.

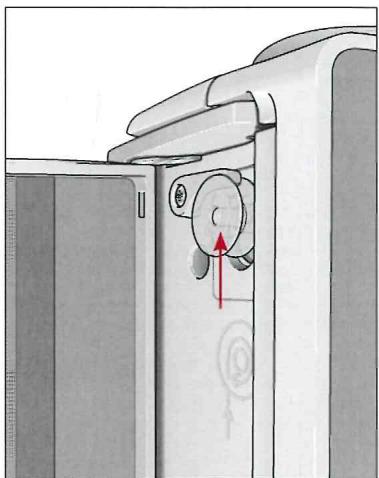

Remplacement de la lampe d'éclairage Placez l interrupteur général sur "Arrêt"(1) Enlevez le cable de réseau et la fiche du rhéostat de la machine. Enlevez le plan de couture convertible (16). L'ampoule à remplacer se trouve dans la partie frontale de la machine.

Remplacement de l'ampoule

Pour remplacer l'ampoule, il est indiqué de placer la machine sur le côte, comme sur la figure ci-dessus. Maintenez fermement la machine. Poussez l'ampoule à fond dans sa douille. Tournez l'ampoule d'un demi-tour vers la gauche enlevez-la.

Mise en place de l'ampoule

Introduisez l'ampoule dans la douille oblique et tournez-la jusqu'à ce que les deux tenons s'encliquettent dans leurs logements respectifs. Poussez l'ampoule à fond dans la douille en lui imprimant un mouvement droit jusqu'à ce qu'elle soit fermement fixée. NB:L'échangeur d'ampoule, accessoire special, vous facilité le changement de l'ampoule (Référence n°: 820 291-096).

Important!

Puisance maximale autorisée de l'ampoule: 15 watt.

Prog			Pied pressur	Utilisation
	4.0	3.0/2.0

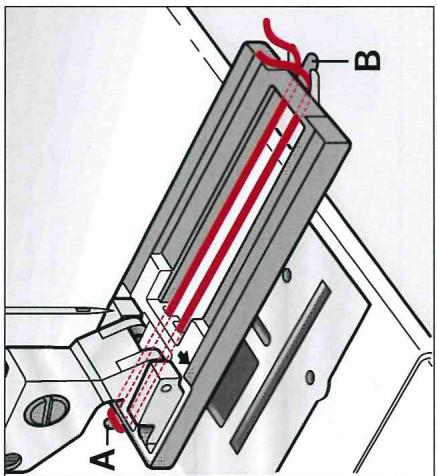

	A/B/C	A/B/C	5	Boutonneire standard, pour chemisiers, literie.

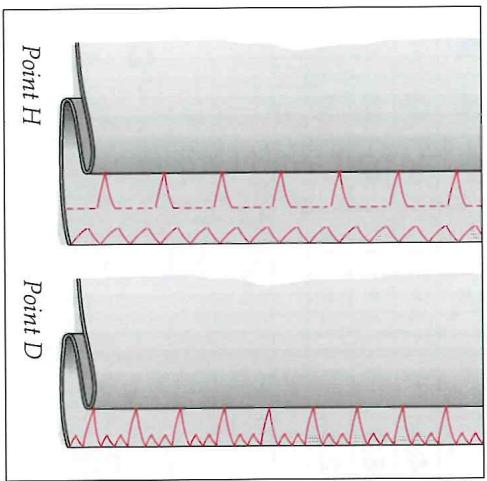

	D	D	0/3	Ourlets invisibles et surfilage des bords. Particulierement adapté aux tissus elastiques.
	E	E	0/1	Un point d'ornamentation de serviettes, par ex.
	F	F	0/1	Un point fantastique classique, pour chemisiers, linge de table.

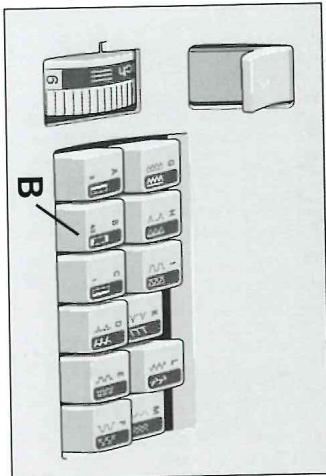

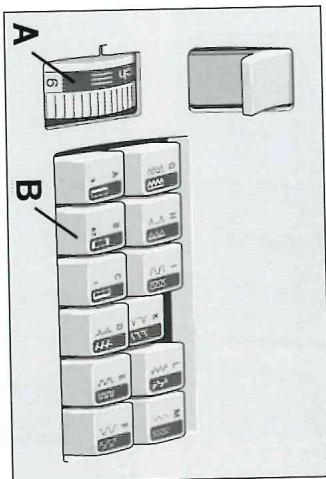

Présentation des points

Progr.

Pied

Pressur

4.0

3.0/2.0

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

0/1

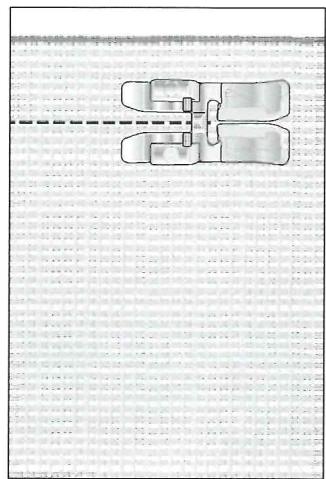

Pour toutes les coutures et piques au point droit jusqu'à

Utilisation

6 mm de long

Madelles

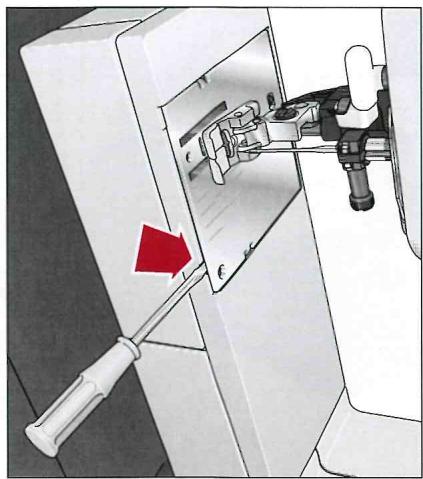

Échange de la plaque a

Place Arr

Aarrerreee

Aiguille: démontage de la plaque à

Relevez le pied presseur et enlevez le plan de couture convertible.

plan de couture convertible. Introduise la pointe d'un petit

Prends une aiguille enfilée

aiguille et ces cotes de la machine.

Pratique et dérouille à voie

Mise en place de la plaque à

aiguille: Placez la plaque à plat à l'arrière et

appuyez des deux mains sur la plaque jusqu'à ce qu'elle s'emboite

a coude, vérifie que la plaque a

aiguille est correctement installée

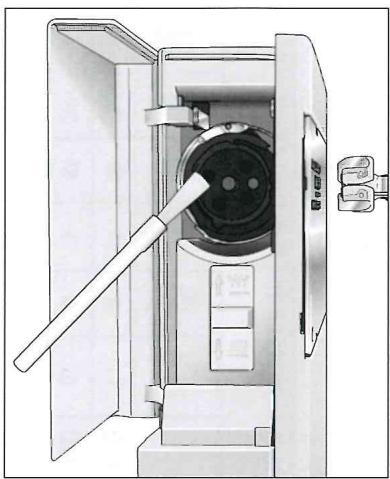

Nettoyage

Placez l'interrupteur général sur "Arrêt" (1)

Enlevez la plaque aiguille et

Nettoyez la griffe et compartimenta

crochet au moyen du pinceau

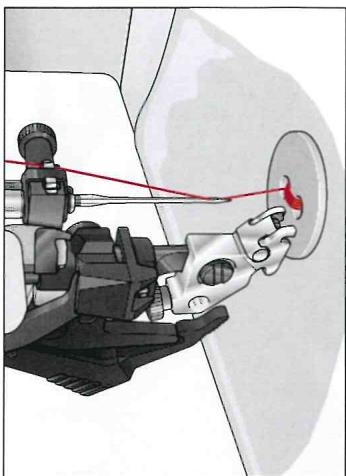

Nouage

À l'aide de la molette de réglage de la largeur de point, réglez le point droit sur 0.

• Changez la position de l'aiguille à l'aide de la molette de réglage (28), de façon à ce que l'aiguille pique dans l'un des trous.
• Faites quelques points de nouage.

	prog	3		-	)
4.0	G	4	-	○	2-3	-
3.0	G	4	-	○	2-3	-
2.0	G	4	-	-	2-3	-

Insertion de la fermeture à glissière

Il existe différentes façons de monter la fermeture à glissière. Pour les jupes, nous recommandons des recouvrements de la fermeture.

reconnaît de recouvrir la fermeture des deux côtés, pour les pantalons

homme et femmes, de ne la recouvrir que d'un côté. Le commerce offre différents

types de fermetures. Pour les tissus élastiques tels que la jupe, nous recommande

tenues que le jean, nous recommandons d'utiliser une fermeture à glissière

métallique tandis que pour toutes les autres matières, nous proposons d'utiliser

une fermeture à glissière en matère synthétique.

Pour tous les types de fermeture, il est important de piquer au ras du bord de la

important de piquer au ras du bord de la chaine de fermeture. C'est pourquoi il est possible d'encluquier le pied à fermeture du côté gauche ou droit dans le support de pied.

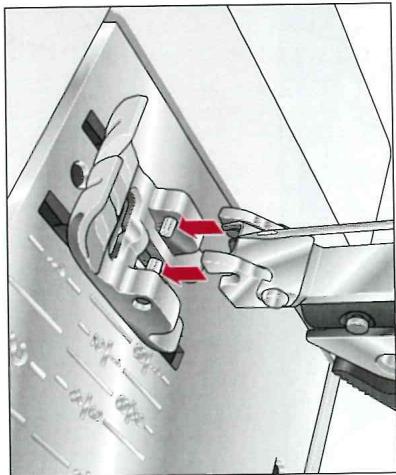

De plus, il est possible, grâce aux quinze

positions de réglage, de régler l'aiguille de

A sorte qu'elle puisse piquer immédiatement à côté de la chaîne de fermeture. Si le pied

a été encliquetée du côté droit, la position

de l'aiguille ne peut être modifiée que

vers la droite. Si, par contre, le pied a été encliqueté du cote gauche dans le support

encastré du côté gauche dans le supportla position de l'aiguille ne peut être

modifiez vers la gauche.

Position la plus à gauche de l'aiguille

Position la plus à droite de l'aiguille

	Prog	∑		-	)
4.0	G	0	3	●	3-5	4
3.0	G	0	3	●	3-5	4
2.0	G	0	3	-	3-5	4

Tableau des points utilisables - points élastiques

Progr.			Pied pressur	Utilisation
	4.0	3.0/2.0
	D	D	0/1	Coutures de fermeture et de surfilage. Le tissu doit être tourné de 180°.
	E	E	0/1	Pour la surpiqûre de matières extensibles, comme les poignets, cordures, garnitures décoratives.
	F	F	0/1	Point stretch décoratif pour la surpiqûre ou le surfilage d'ourlets, par ex. sur pyjamas et joggings.
	G	G	0/1	Pour coutures renforcées et extensibles, par ex. entreprises et coutures sur vêtements de sport et de travail.Pour la pose d'élastiques ou pour la couture d'ourlets sur matières extensibles.
	○	○	0/1	Position la plus à gauche de l'aiguille (pour triple point droit stretch et triple point zigzag stretch) Pour des coutures extensibles nécessitant un positionnement de l'aiguille à gauche.
	○	○	0/1	Position la plus à gauche de l'aiguille (pour triple point droit stretch et triple point zigzag stretch) Pour des coutures extensibles nécessitant un positionnement de l'aiguille au milieu.
	○	○	0/1	Position la plus à droite de l'aiguille (pour triple point droit stretch et triple point zigzag stretch) Pour des coutures extensibles nécessitant un positionnement de l'aiguille à droite.
	H	H	0/1	Coutures élastiques de fermeture et de surfilage sur les tissus écais à mailles. Le tissu doit être tourné de 180°.
	I	I	0/3	Coutures de fermeture et de surfilage pour les matières s'effilochant.
	K	K	0/3	Coutures de fermeture et de surfilage pour des matières plus rigides ou s'effilochant peu.
	L	L	0/1	Pour surpiquer deux couches de tissu placés bord à bord, y compris pour les matières extensibles.
	M	M	0/1	Pour la pose d'élastiques, le recouvrement de coutures sur tissus éponge et pour les ourels décoratifs.
	IG	-	0/1	Point fantastaise, convient également comme point de recouvrement.
	KM	KM	0/1	Couture décorative peu dense.

Pour installer le pied à repriser: Couture en pique libre Amenez l'aiguille au point mort haut et engagez la tige du pied à repriser à fond dans l'orifice C. À cette occasion, la fouche de guidage G se place au port de la barre presse-tissu. La bride E devra se trouver derrière la vis F. Serrez la vis D. Position pique libre: Faites descendre le relevant du pied presseur et poussez-le quelque peu vers l'arrière. Cela a pour effet d'amener le relevant du pied dans l'encoche B (piqué libre). Escamotez la griffe. Faites monter le fil inférieur et retenez les deux fins au début de la couture. Sélectionnez un point droit ou zigzag. Maintenez une vitesse constante et entraînez-vous-même le tissu, les griffes d'entraînement étant baissées. Conseil: Écrivez le croisement de vos tiges de couture. Pose de boutons Le point zigzag G (largeur 4 mm) permet de poser sans problèmes les boutons à deux et quatre trous. Enlevez le pied presseur et escamotez la griffe. Tournez le volant vers vous et positionnez le bouton de sorte que l'aiguille pique dans le trou gauche. Baissez le pied presseur sur le bouton, ce qui a pour effet de le retenir dans cette position. Fixez le bouton en veillant à ce que l'aiguille pique également dans le trou droit.

Progr.

4.0

LC

0/1

0/1

0/1

0/1

0/1

0/1

0/1

0/1

0/1

0/1

0/1

0/1

0/1

0/1

0/1

0/1

0/1

Point d'ornamentation, pour brodries sur vêtements

4.0	Prog	W	--	--	川
3.0	G	-	-	○	2-3	6
2.0	G	-	-	-	2-3	acce-sse

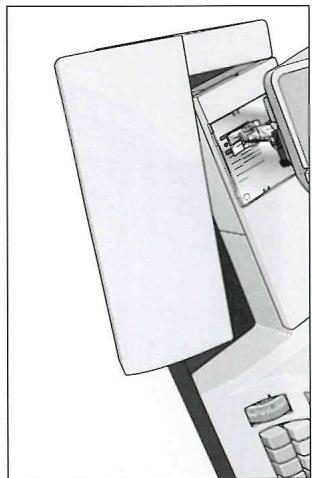

Ouvrez le couvercle (7)

Les programmes pouvant être exécutés par la machine sont représentés à

l'intérieur du couvercle.

Sélectionnez le point 3 (A) et piquez la lèvre gauche de la boutonnière de longueur égale à la première. Sélectionnez le point 4 et maintenez la touche enforcée pour coudre quelques points d'arrêt. Relâchez la touche B et piquez deux points pour nouer la boutonnière. Ouvrez soigneusement la fente de la boutonnière avec des ciseaux ou un découvert.

Utilisez un découvert pour ouvrir avec soin la fente de votre boutonnière.

Raccorder le rhéostat

Branchez la fiche du rhéostat à la douille de contact (2) de la machine à coudre. La vitesse de couture varie en fonction de la pression exercée sur la pédale du rhéostat. En plus, vous avez la possibilité de régler la vitesse de couture par la glissière se trouvant sur la partie supérieure du rhéostat.

Position = demi-vitesse maximale

Position pleine vitesse maximale AE023-120V, les États-Unis et le Canada AE020-230V, l'Europe

Boutonnière de lingerie avec un

cordonnet Pour obtenir des boutonnières résistantes, sur les vêtements de sport, par exemple, nous recommandons d'utiliser un cordonnet.

L'utilisation d'un tel fil est également indiquée avec toutes les matières élastiques, pour éviter que les boutonnieres s'étirent.

• Insérez le cordonnet au-dessus du taquet arrêté A et placez les extrémités de fil sous le pied presseur vers l'avant.
• Serrez les fils à droite et à gauche du taquet B.

Avancez le rail à boutonnière jusqu'à la butée à l'avant et cousez la boutonnière comme il est dit à gauche. Entrez la boucle formée par le

cordonnet dans la boutonnière et coupez les fils.

Pour les États-Unis et le canada :

Cette machine à coudre est équipée

d'une prise polarisée à sens unique

(une fiche est plus large que l'autre),

pour éviter tout risque d'électrocution

Si la fiche ne s'adapte pas totalement

Dans la prise, retournez la niche.

Si le problème persiste, contactez un electricien qualifié pour une.

un electricien qualifie pour une installation appropriée et dans les

normes

ATTENTION! Toute modification de

La prise est à proscrire.

Interrupteur général

À la mise en marche de la machine par l'interrupteur général (1), la lampe de

couture s'allume.

La machine est en état de marche.

Sélectionne 1 (C) et pique la lèvre droite de la boutonne à la longueur désirée. Fixe le fil d'aiguille après quelques points. Sélectionne le point 2 (B) et maintiens la touche enfoncée pour piquer quelques points d'arrêt.

et avance complètement la partie mobile jusqu'à la butte.

Boutonnière standard

A boutonneur jusqu'à la butée, c'est-à-dire jusqu'à ce que la flèche rouge se trouve au premier trait rouge. Les repères rouges sont disposés tous les 0.5 cm. Ils servent de repères pour la longueur de la boutonnière.

Normalement, il faut renforcer le tissu en plaçant un morceau de tissu supplémentaire sous l'endroit destiné à recevoir la boutonnière. Cependant, avec certaines matières telles que la soie, l'organdi et la viscose, il faut utiliser en plus un entoilage pour que, à la couture, le tissu ne se fronce pas. Pour obtenir une belle boutonnière.

Il est très facile de réaliser des boutonnières avec votre select. Il suffit d'appuyer sur les boutons de sélection directe et vous n'avez même pas besoin de tourner votre tissu.

Boutonnières

4.0	prog		W	---	--	--	--	--	--	--	--	--	--	--	--	--	--
3.0	CBA	5-▼			○
2.0	CBA	5-▼			-

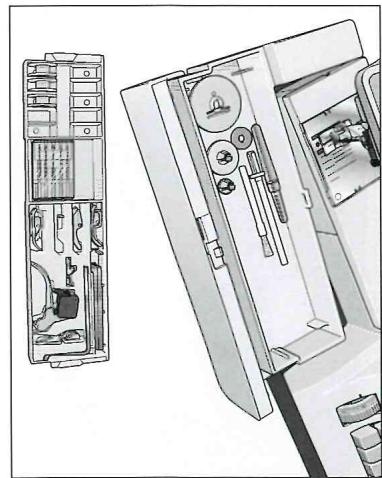

d'un plan de couture convertible (16) qui sert également de boîte à accessoires. Sur le modèle 4.0 il y a également un compartiment et accessoires spécifiques. Les accessoires sont numérotés. Rangez les dans les cases correspondantes.

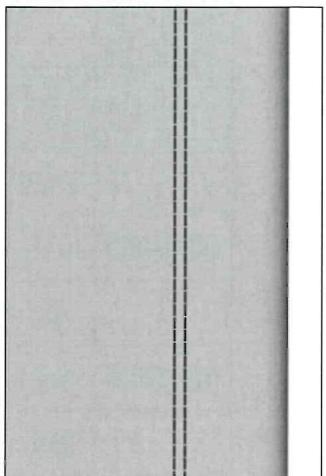

Ourler au moyen de l'aiguille jumelée

L'aiguille jumelée permet non seulement de réaliser des broderies, mais également des surpiques.

Ainsi, l'aiguille jumelée est parfaitement indiquée pour coudre dans les meilleures conditions de rapidité et de régularité un ourlet professionnel sur les matières élastiques telles que les tee-shirts, tissus à mailles ou shorts de cycliste.

élastiques telles que les tee-shirts, tissus à mailles ou shorts de cycliste.

Cette aiguille est livrable en différentes largeurs. La largeur habituelle pour les coutures au bord est de 4mm. Afin d'éviter que l'aiguille ne bute sur la plaque à aiguille, il est impératif de placer l'aiguille au milieu. Commencez par repasser l'ourlet dans la largeur voulue. - Ensuite, piquer l'ourlet de l'endroit. - Coupe l'excédent de l'ourlet à l'envers.. Utilisez toujours une aiguille stretch lorsqu vous piquez des tissus extensibles. Conseil: Dans le cas de matières problématiques, telles que le tricot à côtes, il est indiqué de faufiler l'ourlet avant le piquage.

	prog
4.0	G	0	3	●	3-5	0/1
3.0	G	0	3	●	3-5	0/1
2.0	G	0	3	-	3-5	0/1

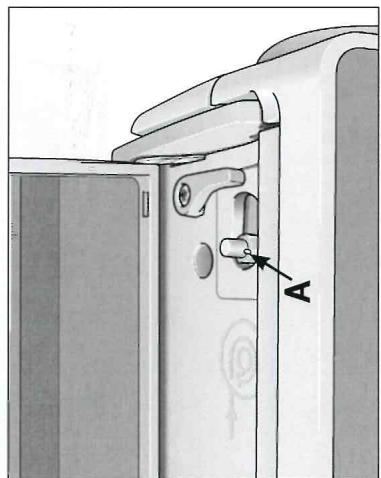

Bobinage de canette

Préparation de la machine en vue du bobinage du fil de canette

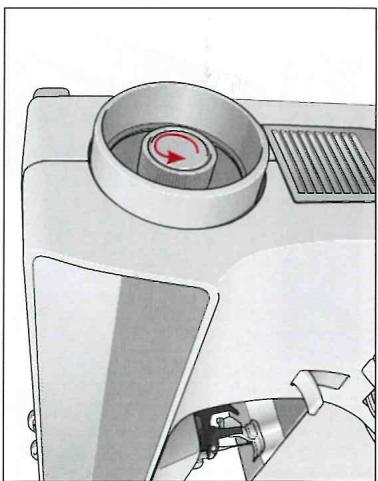

Tenez le volant (4) et tournez le disque de débrayage (3) du volant à fond dans le sens de la flèche. Cela a pour effet de débrayer le mécanisme de couture.

Mise en place de la canette

Placez l'interrupteur général sur "Arrêt" (1).

Placez la canette vide sur la broche du dévidoir (A) pour poser la canette dans la fente de la canette. Le logo Pfaff doit être dirigé vers le haut.

Poussez la canette vers la droite.

NB: Le dévidoir ne peut fonctionner que si la canette se trouve en butée à droite.

"ZJzJInJr

La gamme select dispose d'un grand

choix de points overlock permettant d'assembler et de surfilier deux couches

de tissu en une seule opération. Ces

coutures sont très solides et réalisées plusroides sur les surfaces de la vie

Inexplosion que les coutures d'humaines, de plus, elles sont élastiques.

Conseil: Nous vous recommandons d'utiliser.

le pied n° 3, pour points invisibles, pour réaliser les coutures au point overlock. Ce pied

assure un guidage particulièrement facile de

la pièce et empêche la couture de se froncer, y compris dans le. Se d'etre autre neu

N'oubliez pas de régler la marque rouge située sur la droite du pied pour guider le bord du

tissu.

Ce point permet d'assembler sans

difficulté les matières plus solides ou ne

s efflorescence pas trop.

Conseil: Veillez à ce que l'aiguille pique dans

le vide juste à droite de la matière.

Le programme I permet de coudre dans les dernières conditions possibles le

jersey. De plus, les poignets de manches

et les cols tricotés peuvent être solidement

fixes par ce point.

Conseil: Veillez à étreindre le poignet en cours de

couture.

Attention!

Marché (1). Kételez l'extremum du fil et actionnez le rhéostat. Le cycle de

bobinage se débranche automatiquement

dès que la canette est pleine. Coupe le

Poussez, retirez-la.

Ne pas oublier:

Rembravez le mécanisme par le disque.

de débrayage (3) du volant. Ensuite,

tournez le volant encliquetage.

Conseil: Si la machine est déjà enfilée, vous

pouvez sans un problème bobiner le fil

depuis le second porte-bobin CTLA, désenfiler la machine.

Astuce : Pour le point d'ourlet invariable H ou D, longueur intérieure 5, utilisez le pied presseur nr.0.

Si les points doivent être visibles à l'endroit, il faut régler la buse B à l'aide de la vis de réglage A.

le programme D correspond à un point invisible pour les matières élastiques. L'ourlet est piqué sur filé simultanément de sorte que tout surfilage ultérieur du bord de tissu est superflu. Attention!

dort pique qu'un seu hi de tissu

Aiguille pique dans le li, laiguille ne

aagulae a dote

aiee eae ee aee

aee aae eae aee

Placez la pèche sous le pied de façon

enny

que le bord d'ouverture dépasse de 1 cm

Réglez la largeur de l'ourlet vers

aounne.

Commence par surfer le bord

essses, point out; unisshore D.

point d ouret invisible m. our

entièrement indiqué pour la confection

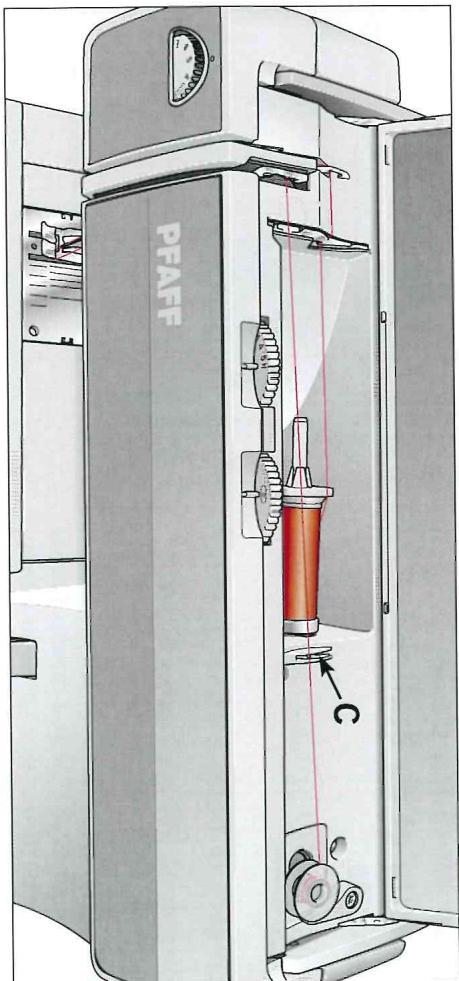

Faites ensuite passer le fil sous le crochet de guidage C, vers la droite, puis enroulez-le de plusieurs tours sur la canette. Actionnez la pédale, et le brodage à travers l'aiguille peut commencer.

Enfilez le fil, de la gauche vers la droite dans le releveur de fil (10). Pour cette opération, le releveur de fil doit être dans sa plus haute position.

Placez le relevé du pied presseur (15) en position haute. Faites passer le fil d’aiguille sous le pied presseur et à travers la fente d’enfage (12), vers le haut.

Le bobinage est également possible quand la machine est déjà enfilée.

Point droit

Dans le programme G, la machine pique au point droit de base. La longueur de point peut être agrandie jusqu'à 6 mm.

Différentes opérations peuvent être

exécutées plus facilement par déplacement latéral de l'aiguille, telle la surpiqûre d'un col ou l'insertion d'une fermeture à glissière. L'aiguille peut occuper quinze positions différentes

(voir page 24).

Veillez à ce que l'aiguille se trouve du réglage de sa position.

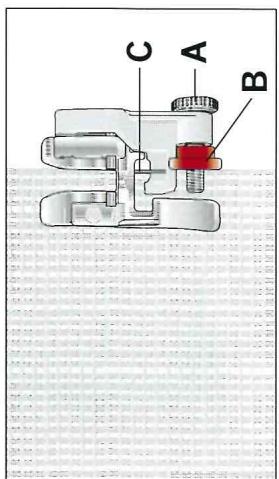

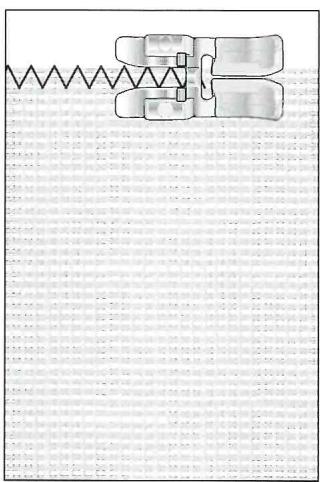

Pour le surfilage de différentes matières, on peut utiliser, en plus des points de surjet, le point zigzag G, largeur 5. Dans ce cas, le tissu ne doit se trouver qu'à moitié sous le pied presseur.

Veillez à ce qu'au surfilage d'un bord, l'aiguille pique tour à tour dans le tissu et dans le vide.

La largeur du surfilage peut être réduite jusqu'à 2 mm.

Pour surfiler les matières particulièrement problématiques, utilisez de préférence le pied à points invisibles, n° 3. En cours de couture, le fil se pose au-dessus de la barrette C et empêche ainsi le bord du tissu de s'enrouler. Cela permet d'obtenir une belle couture, très lisse.

Le bord de coupe doit être guidé le long de la butée B. La butée se règle par la vis A.

Important! Si vous utilisez le pied pour points invisibles lors du surfilage au point zigzag, utilisez la position d'aiguille la plus à droite et regalez la largeur de point entre 3 et 5mm (n'utilisez pas d'autres positions d'aiguille).

	prog
4.0	G	2-▲	1-2	●	3-5	0/1
3.0	G	2-▲	1-2	●	3-5	0/1
2.0	G	2-▲	1-2	-	3-5	0/1

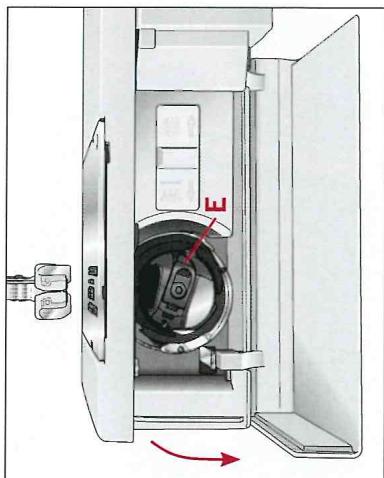

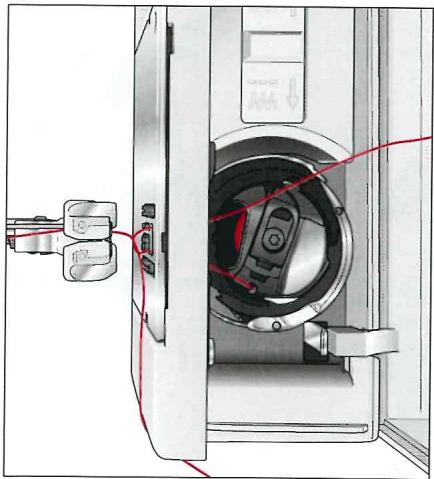

Mise en place de la canette et du boîte canette

Placez l'interrupteur général sur "Arrêt"

Enlever la boîte à canette

Maintenez le volet du crochet de côté et ouvrez le volet vers l'avant.

Relevez la languette (E) de la boîte à canette et retirez la boîte à canette. Lâchez la languette de manière à pouvoir retirer la canette vide.

Tension du fil supérieur

Pour obtenir un résultat parfait de

courage, les tensions des fils supérieures à la scopette doivent être parfaitement

accordées l'une par rapport à l'autre.

Normalement, pour les points calculant la tension doit être régée entre 4 et 5.

Vérifiez la tension avec un large point

Zigzag: L'aiguille au milieu entre les deux couches de tissu.

Si la tension du fil d'aiguille est trop

He elevated, le nouage se fait sur les yeux. He le d'avoque: si la tension est so

lâche, le nouage se fera sous le tissu.

Le réglage de la tension de fil supérieur

est expliqué page 23.

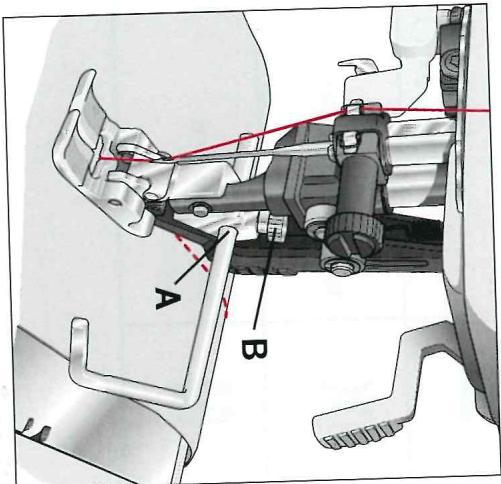

Surpiqure

Le programme G peut être effectué avec 15 positions d'aiguille différentes, de telle

façon que lors de travaux de surpiqué, vous pouvez dans tous les cas guider

vous qui détisse le surplus de couture à l'aide de la position de l'aiguille. Pour

À l'aide de la position de l'aiguille. Pour récluser des pictures plus larges, utilisez

les lignes de guidage gravées sur la

plaque à aiguille ou le guide-bond 6. Ce dernier est à placer dans l'orifice A et à

fixer par la vis D.

Contrôle : Quand vous tirez sur le fil, la canette doit tourner dans le sens des aiguilles d'une montre.

(voir flèche).

Mise en place de la canette

Mise en place de la canette

Contrôle: Tirez par saccades sur le fil de canette. La boîte à canette ne doit pas tomber du crochet.

Légende du tableau pour les conseils de couture Les tableaux suivants vous indiquent les réglages que nous vous conseillons pour les différents travaux de couture. Ces tableaux vous donnent d'autres indications nécessaires pour la couture avec le programme choisi : le choix du pied presseur, le réglage de la tension du fil d'aiguille et l'embrayage ou non de l'ID Si le texte ne précise pas autrement, utilisez tous les jars la position au milieu de l'aiguille

	prog
4.0
3.0
2.0				-

select	Numero de point
	Largeur de point en mm
	Longueur de point en mm
	IDT embrayé = ● débrayé = ○
	Tension du fil supérieur
	Numero du pied presseur

Certains tissus doivent un excédent de teinture qui peut les faire déteindre sur les autres tissus, mais également sur votre machine à coudre. Cette décoloration peut se révéler très difficile voir impossible à enlever.

La laine vierge et le jean, avec les couleurs rouge et bleu en particulier, contiennent souvent un excédent important de teinture.

Si vous pensez que votre tissu ou votre vêtement pré-tâ-porter contient un excédent de teinture important, pré-lavez toujours avant de coudre ou de broder afin d'éviter la décoloration.

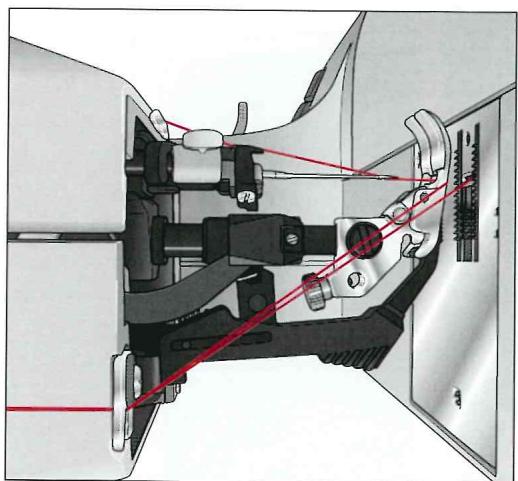

Enfilage du fil supérieur

Placez l'interrupteur général sur "Arrêt".

Relevez le pied presseur (15). Tournez le volant pour amener le releveur de fil (10) en position haute. Placez une bobine de fil sur le porte-bobine (9) et rajoutez un étrier adapté à la taille de votre bobine.

Des deux mains, faites passer le fil par le guide-fil A et sous le crochet guide-fil B. Faites passer le fil par la fente d'enfilage gauche (12) en bas et autour de l'ergot dans la fente d'enfilage droite et remontez jusqu'au releveur de fil (10).

Le fil doit passer de gauche à droite dans le levier releveur. Faites-le redescendre ensuite par la fente d'enfilage droite puis faites-le passer, par le côté, derrière un des guide-fil (23).

L'enfilage de l'aiguille est décrit sur la page suivante.

Légende du tableau pour les conseils de couture 4.0 3.0 2.0 select Numéro de point Largeur de point en mm Si le texte ne précise pas autrement, utilisez toujours la position au milieu de l'aiguille

Toutes les combinaisons de points sont représentées dans le tableau de débrayer les touches défaectionnées

La molette de réglage de la longueur de point pourra se couvrir dans la plage de couture normale aussi bien que dans la plage des points stretch.

En appuyant sur plusieurs touches, il vous sera possible d'obtenir des combinaisons de points utilaires.

Configuration des points utiles et stretch

aee aee eae ee aee

aiee aee eae ee aee

Tous les points avec un fond coloré sont des points stretch, c'est-à-dire, des points particulièrement indiqués à la couture de matières extensibles. Pour cela, pressez 4-matériaux extensibles et tournez la molette

Réglage des points "stretch

e aee eae ee eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae e ae

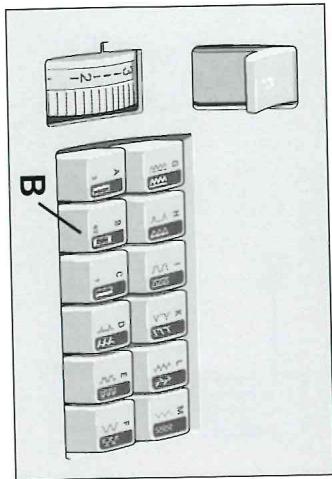

A chaque programme est attribuée une lettre se trouvant également sur les touches 'a-coups'. Le programme voulu est acté par pression sur la touche correspondante pour débloquer les touches déjà

Fiee me de coutume en veillant a ce

nne nnnnne ne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnnee nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nannnee

bobbins.

aee eae aee eae ee eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae e ae

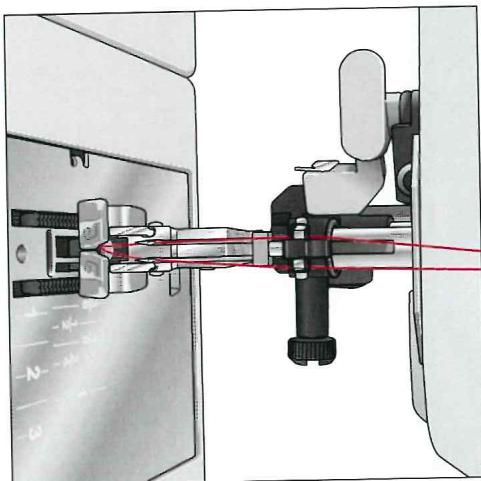

aiguille double

Enflage de l'aiguille jumelé

châssis de la aiguille.

Faites pivoter l'enflour vers l'arrière en lâchant le fil avec précaution. En même temps, laissez remonter l'enflour.

a aaeaae eae aee aeae aee

tendu. Faibles entretement, descendre I enflueur et fait le pivoter en direction de l'aiguille de maniere a faire passer

du volant, amenez aiguille en position haute. Faites passer le fil autour du crochet A de genfleur et mainenez-le

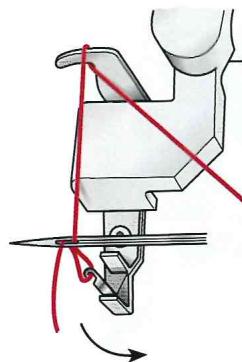

Enfleur daigille (modele 4.0 L'enfleur daigille PEAFF (22) facilit

Couture en marche arrêt Pour coudre en marche arrêt, maintenez le bouton enfoncé (20).

Molette de réglage de la longueur du point

La molette de réglage (19) sert à régler en continu la longueur des points entre 0 et 6mm. Pour cela, sélectionnez la longueur de point souhaitée par rotation correspondante de la roue de réglage fau repère de réglage.

Boutonnière

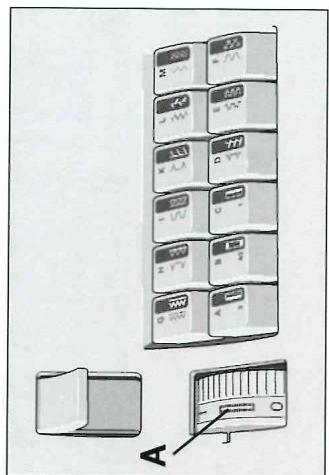

Entre les chiffres 0 et 1 se trouve le symbole "Boutonnière" (A). Dans ce secteur se trouve la densité optimale des points pour boutonnières et broderie. Plus vous tournez en direction de "0", plus la densité des points augmente.

Pour piquer les points "Stretch" figurés en couleur, reliés en gris, tournez la roue de réglage (19) de la longueur de point jusqu'à la butée, dans la partie gris.

Remontée du fil de canette Placez l'interrupteur général sur "Arrêt" (1)

Relevez le pied presseur. Retenez le fil

supérieur et tournez le volant vers vous jusqu'à ce que l'aiguille soit reassertie de la plaque à aiguille et que le fil de canetteait formé une boucle. En tirant sur le fil supérieur faites remonter le fil de canette.

Fermez le compartiment du crochet et

faites passer les fils sous le pied presseur vers la gauche.

Coupe-fil

Pour les couper, faites passer les fils de l'arête vers l'avant sur le coupe-fil (13)

Molette de réglage de la largeur du point

La largeur de point peut être variée

sans gradations à l'aide de la molette

de réglage (27). Lors du réglage de la

en position basse.

Réglage de base : Tournez la molette

de réglage de la largeur de point (27)

jusqu'au symbole (largeur maximale)

Exception : Le point droit est piqué et

Largeur 0:

Vous ouvrez dans les tableaux du

1. chapitre "2. Points utilisables et coûts"

au quotidien" des conseils pour le re-

points. Vous avez également la possibilité

de changer la largeur du point pendant la

couture.

Position de l'aiguille

En plus de la position au milieu

, vous pouvez CHOISIR parmi quatre positions d'aiguille. Il suffit de

tourner la molette de réglage de la

position de l'aiguille (28), sans gradations, la trésite aiguille vers la gauche. Pour

vers la droite ou vers la gauche. Oubtenir la position la plus à gauche (0)

obtenez la position de réglage (28) v

la droite jusqu'à la butée. Pour obtenir

la position la plus à droite (tourner la molette) jusqu'à ce que la revive.

La molette de réglage vers la gauche. Pendant ce réglage, l'aiguille doit être

Pendant le réglage, l'aiguille doit être en position haute.

Remarque: Si vous avez choisi une position

à droite, vous pouvez, à l'aide de la molette, élais

de réglage de la largeur de point (27), et au titre fixécran le point sur son côté gauche.

ou reflect on point sur son code-ganglion, a inversement.

inversement.

installé.

assurez-vous que le pied est correctement installé.

s'encliquettent dans le support du pied. Contrôle: En relevant le relevéur du pied,

(26) de façon qu'à la descente du feuvel du pied (15), les broches du pied presseur

Placez le pied presseur sous le support

Encliquetage du pied presseur

détache du support de pied (26).

et descendez simultanément la partie arrière du pied presseur jusqu'à ce qu'il se

Relève la partie avant du pied presseur et simultanément la partie.

Amenez l'aiguille en position supérieure.

Arret (1)

Placez l'interrupteur général sur

Dégagement du pied presseur

presseur

Remplacement du pied

presseur.

a faire monter et descendre le pied.

Le releveur (15) du pied presseur sert

Releveur du pied presseur
