NPB6V1FIGB - Lave-vaisselle PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	Panasonic
Modèle	NPB6V1FIGB
Largeur	597 à 599 mm
Profondeur	550 mm (au bandeau)
Hauteur	820 à 890 mm (réglable)
Capacité	13 couverts standards
Alimentation électrique	220-240 V, 50 Hz
Pression d'alimentation en eau	0,05 à 0,9 MPa (0,5 à 9 bar)
Programmes de lavage	Trempage, Rapide 38°C, Léger 45°C, Eco, Auto 60-70°C, Intensif 70°C, Léger Speed 45°C, Eco Speed, Normal Speed, Intensif Speed
Options	Séchage supplémentaire, Produits tablettes, Speed, Demi-charge, Départ différé (1-24 h)
Adoucisseur d'eau	Réglable, 6 niveaux (h0 à h6)
Capacité du réservoir de sel	Environ 1,7 kg
Capacité du réservoir de produit de rinçage	Environ 140 ml
Système de filtration	Microfiltre, filtre central, filtre d'arrivée d'eau
Matériau de la cuve	Acier inoxydable
Sécurité	Système anti-débordement, autodiagnostic (codes d'erreur)
Type d'installation	Encastrable (sous plan de travail continu) ou libre, avec système d'isolation thermique

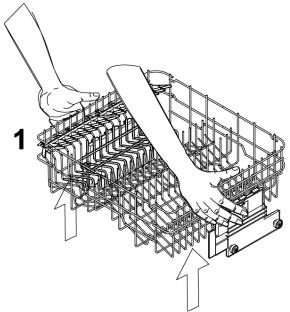

Réglage du panier supérieur	3 positions en hauteur
Particularités	Bras de lavage démontables, supports pour verres à pied, option tablette multifonction

FOIRE AUX QUESTIONS - NPB6V1FIGB PANASONIC

Comment démarrer un programme de lavage ?

Appuyez sur la touche ALLUMAGE/EXTINCTION, puis sélectionnez le programme souhaité avec le bouton SÉLECTION PROGRAMMES. Fermez la porte : le programme démarre après environ 2 secondes. Un voyant clignote au sol en cours de fonctionnement.

Quel détergent utiliser ?

Utilisez un détergent spécifique pour lave-vaisselle (poudre, liquide ou pastilles). Les détergents avec phosphates agissent mieux à haute température, tandis que les enzymatiques sont efficaces dès 40°C. Respectez les doses indiquées : trop peu nettoie mal, trop est un gaspillage.

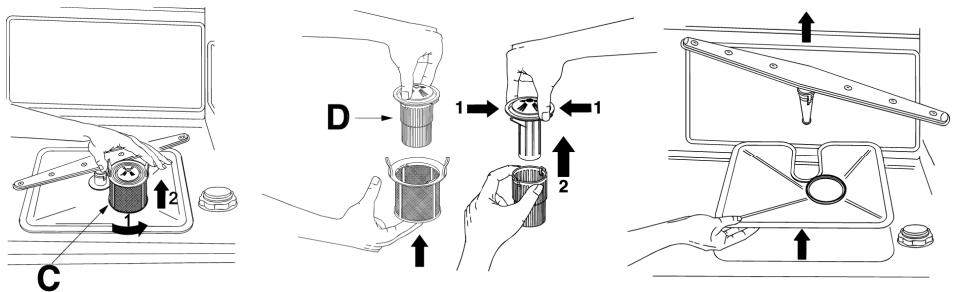

Comment nettoyer les filtres ?

Démontez le microfiltre central en tournant les languettes dans le sens inverse des aiguilles d'une montre. Séparez les deux parties du filtre et nettoyez-les sous l'eau courante avec une brosse dure. Remontez correctement pour éviter d'endommager la pompe.

Comment régler l'adoucisseur d'eau ?

Maintenez enfoncée la touche DÉPART DIFFÉRÉ jusqu'à afficher 'H.-'. Appuyez à nouveau pour choisir le niveau (h0 à h6) selon la dureté de votre eau. Consultez le tableau de dureté dans la notice. Sortez en appuyant sur n'importe quel bouton.

Que signifie le code d'erreur Err01 ?

Err01 indique l'intervention du système anti-débordement. Ouvrez puis fermez la porte, ou éteignez et rallumez la machine. Si l'erreur persiste, contactez le service après-vente Panasonic.

Puis-je utiliser des pastilles tout-en-un ?

Oui, activez l'option PRODUITS TABLETTES pour optimiser le lavage. Avec cette option, le sel et le produit de rinçage déjà présents ne sont pas utilisés. Assurez-vous que la dureté de l'eau ne dépasse pas H3, sinon les pastilles pourraient être inefficaces.

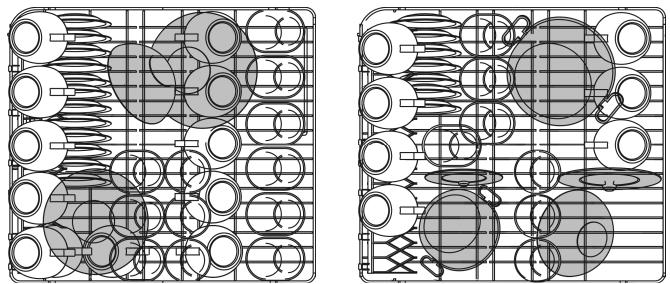

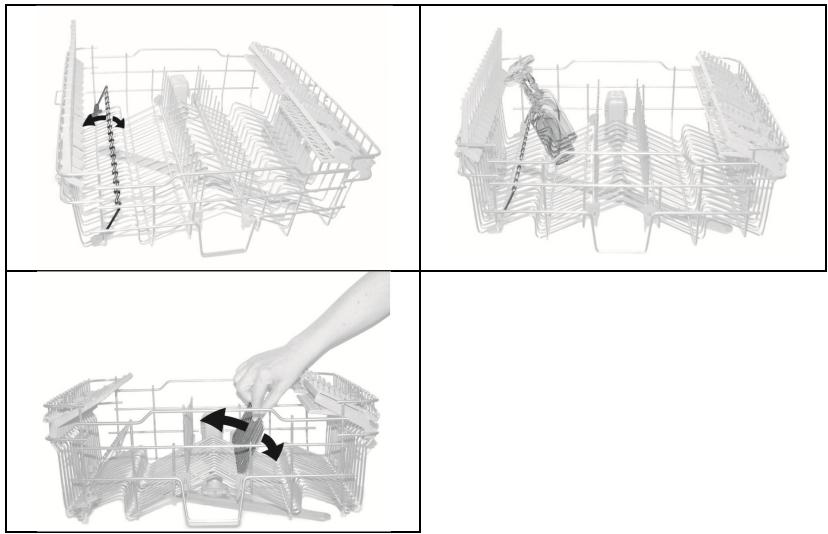

Comment charger le panier supérieur ?

Placez les verres, tasses, petites assiettes et plastiques résistants à la chaleur dans le panier supérieur. Inclinez les récipients creux vers le bas. Utilisez les supports pour verres à pied et relevez les supports à tasses si nécessaire.

Pourquoi la vaisselle ne sèche-t-elle pas correctement ?

Vérifiez que le réservoir de produit de rinçage est rempli et que le dosage est correct. Augmentez le dosage si la vaisselle est opaque ou tachée. Utilisez l'option SÉCHAGE SUPPLÉMENTAIRE pour les plats difficiles.

Comment installer le lave-vaisselle ?

Placez l'appareil à niveau à l'aide des pieds réglables. Raccordez le tuyau d'arrivée d'eau froide (max 60°C) avec le filtre fourni, et le tuyau d'évacuation à une hauteur de 30 à 100 cm. Branchez à une prise avec terre (pour UK : fusible 13A). Ne l'encastrez pas sous une table vitrocéramique.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez : l'appareil est branché, le disjoncteur n'a pas sauté, le robinet d'eau est ouvert, et la porte est bien fermée. Si tout est en ordre, attendez quelques secondes après avoir fermé la porte. Un voyant doit s'allumer.

MODE D'EMPLOI NPB6V1FIGB PANASONIC

1. Avertissements concernant la sécurité et l'utilisation ____ 2
2. Installation et pose ____ 5
3. Description des commandes ____ 8
4. Utilisation 15
5. Nettoyage et entretien 28
6. Guide de dépannage 32

Nous vous remercions d'avoir choisi notre produit.

Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle.

Conserver avec soin le manuel à proximité du lave-vaisselle.

Les paragraphes sont proposés de façon à arriver pas à pas à la connaissance de toutes les fonctionnalités de l'appareil, les textes sont facilement compréhensibles et reportent à des images détaillées.

On y donne des conseils utiles pour l'utilisation de paniers, bras de lavage, distributeurs, filtres, programmes de lavage et pour la configuration correcte des commandes.

Les conseils de nettoyage donnés vous permettront de maintenir inaltérées dans le temps les performances de votre lave-vaisselle.

Ce manuel, d'une consultation facile, vous permettra de satisfaire toutes les demandes qui pourront surgir sur l'utilisation du lave-vaisselle.

INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et l'essai de l'appareil.

INSTRUCTIONS POUR L'UTILISATEUR : elles indiquent les conseils d'utilisation, la description des commandes et les correctes opérations de nettoyage et d'entretien de l'appareil.

1. Avertissements concernant la sécurité et l'utilisation

CE MODE D'EMPLOI EST PARTIE INTÉGRANTE DE L'APPAREIL: IL FAUT TOUJOURS LE CONSERVER INTACT PRÈS DE L'APPAREIL. AVANT L'UTILISATION, NOUS CONSEILLONS UNE LECTURE ATTENTIVE DE TOUTES LES INDICATIONS QU'IL CONTIENT. L'INSTALLATION DEVRA ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE ET POUR TOUTE AUTRE APPLICATION DU MÊME GENRE, PAR EXEMPLE, POUR LE PERSONNEL DANS LA CUISINE DES BOUTIQUES, BUREAUX ET AUTRES LIEUX DE TRAVAIL, DANS LES COMMUNAUTÉS, POUR LES CLIENTS DANS LES HÔTELS, AUBERGES, BED AND BREAKFAST ET TOUTE AUTRE STRUCTURE RÉSIDENTIELLE. IL RÉPOND AUX DIRECTIVES 2006/95/CE ET 2004/108/CE ACTUELLEMENT EN VIGUEUR, Y COMPRIS LA PRÉVENTION ET L'ÉLIMINATION DES BROUILLAGES. L'APPAREIL EST CONSTRUIT POUR EXERCER LA FONCTION SUIVANTE: LAVAGE ET SÉCHAGE DE LA VAISSELLE; TOUT AUTRE EMPLOI EST À CONSIDÉRER COMME ÉTANT IMPROPRE. LE CONSTRUCTEUR DÉCLINE TOUTE RESPONSABILITÉ POUR DES EMPLOIS DIFFÉRENTS DE CEUX ÉTANT INDIQUÉS.

Le constructeur décline toute responsabilité pour des dommages subis par des personnes et des choses causés par l'inobservation des prescriptions susmentionnées ou dérivant de la modification abusive, ne serait-ce que d'une seule partie de l'appareil, et de l'utilisation de pièces de rechange non d'origine.

2. Installation et pose

Retirer les pièces polystyrène qui bloquent les paniers.

Placer l'appareil à l'endroit choisi. On peut faire adhérer les côtés aux meubles voisins et le panneau de fond au mur de votre pièce. Si le lave-vaisselle est installé à proximité d'une source de chaleur, il faudra interposer un panneau à isolation thermique afin de prévenir les surchauffements et les pannes. Pour assurer la stabilité, installer le lave-vaisselle uniquement sous des plans de travail continus en les vissant aux meubles adjacents. Pour faciliter les opérations d'installation, les tuyaux d'alimentation et d'évacuation sont orientables dans toutes les directions; contrôler que ces derniers ne soient pas pliés ou étranglés et qu'ils ne soient pas trop tendus. Serrer la bague de fixation après avoir orienté les tuyaux dans la direction désirée. Pour le passage des tuyaux et du câble d'alimentation, le trou doit avoir un diamètre minimum de 8 cm.

Mettre à niveau l'appareil au sol à l'aide des pieds réglables spéciaux. Cette opération est indispensable pour assurer le fonctionnement correct du lave-vaisselle.

Il est absolument interdit d'encastrer le lave-vaisselle sous une table de cuisson en vitrocéramique.

Il est possible d'encaster le lave-vaisselle sous une table de cuisson traditionnelle à la condition que le plan de travail de la cuisine soit continu, et que ce lave-vaisselle et la table soient montés et fixés correctement, de façon à ne pouvoir causer aucune situation de danger.

Si le lave-vaisselle est encastré dans un emplacement adjacent à un autre appareil électroménager (ou à d'autres électroménagers), les prescriptions fournies par le fabricant de cet appareil devront être scrupuleusement respectées (distances minimums, mise en place, etc.).

Installation du lave-vaisselle en position surélevée

S'assurer que le meuble et le lave-vaisselle sont bien fixés pour prévenir les risques et les dangers.

S'assurer que la porte de l'électroménager est bien équilibrée pour éviter qu'une fois déverrouillée, elle puisse s'ouvrir à l'improviste et blesser quelqu'un, en particulier les enfants.

Contrôler qu'il est impossible pour les enfants de rester bloqués ou coincés ente la partie inférieure de la porte et la surface d'appui du lave-vaisselle.

Le lave-vaisselle est équipé d'un seul pied postérieur à crémaillère réglable à l'avant à l'aide d'une vis placée en bas sur la partie antérieure de l'appareil.

2.1 Raccordement au réseau de distribution d'eau

Prévenir les risques d'engorgement ou de dommage : si la tuyauterie de l'eau est neuve ou si elle est restée inactive pendant longtemps, avant de procéder au raccordement au réseau de distribution d'eau, s'assurer que l'eau soit limpide et sans impuretés afin d'éviter d'endommager l'appareil. Pour le raccordement du lave-vaisselle au réseau hydrique, utiliser exclusivement des tuyaux neufs; de vieux tuyaux ou des tuyaux usés ne doivent pas être réutilisés.

RACCORDEMENT À LA PRISE D'EAU

Raccorder le tuyau d'alimentation à une prise d'eau froide avec raccord fileté 34 " gaz en interposant le filtre A en dotation. Bien visser la bague du tuyau avec les mains puis compléter l'opération en serrant d'environ 14 de tour avec une pince.

Dans les modèles dotés d'ACQUASTOP le filtre est déjà présent dans la bague filetée.

Il est conseillé d'alimenter le lave-vaisselle avec de l'eau ne dépassant pas 60°C. En alimentant l'appareil avec de l'eau chaude, le temps de lavage sera raccourci de 20 minutes environ, mais son efficacité sera toutefois légèrement réduite. Le raccordement devra être effectué à la prise domestique de l'eau chaude et selon les mêmes modalités décrites pour le raccordement à la prise d'eau froide.

Introduire le tuyau spécial dans une conduite d'évacuation au diamètre minimum de 4 cm; en alternative, le mettre dans l'évier en utilisant le support du tuyau fourni avec l'appareil, mais en prenant soin d'éviter les étranglements ou les courbures excessives. Il est important d'éviter que le tuyau puisse se décrocher et tomber. Pour ce faire, le support du tuyau est doté d'un orifice grâce auquel il est possible de le fixer à l'aide d'un lacet au mur ou au robinet.

MAX 100 cm min 30 cm min Ø4 cm

L'extrémité libre sera placée à une hauteur comprise entre 30 et 100 cm et ne devra jamais être recouverte par l'eau. En présence de tuyaux de rallonge disposés horizontalement, pour un maximum de 3 m, placer le tuyau d'évacuation à une hauteur maximale de 85 cm du sol.

2.2 Branchement électrique et avertissements

VÉRIFIER QUE LES VALEURS DE TENSION ET DE FRÉQUENCE DE RÉSEAU CORRESPONDENT À CELLES REPORTÉES SUR LA PLAQUE D'IDENTIFICATION DE L'APPAREIL PLACÉE SUR LE BORD INTERNE DE LA PORTE.

LA FICHE À L'EXTRÉMITÉ DU CÂBLE D'ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR SUR LES INSTALLATIONS ÉLECTRIQUES.

LA FICHE DEVRA ÊTRE ACCESSIBLE APRÈS L'INSTALLATION.

NE JAMAIS ÔTER LA FICHE EN TIRANT LE CÂBLE.

EN CAS D'ENDOMMAGEMENTS DU CÂBLE D'ALIMENTATION, LE FAIRE REMPLACER PAR LE FABRICANT OU PAR UN SAV AGRÉÉ.

ÉVITER L'UTILISATION D'ADAPTATEURS OU DE DÉRIVATEURS CAR ILS POURRAIENT PROVOQUER DES ÉCHAUFFEMENTS ET DES BRÛLURES.

SEULEMENT POUR LA GRANDE BRETAGNE :

CET APPAREIL DOIT ÊTRE RACCORDÉ À LA TERRE.

Si l'appareil est fourni avec un fusible BS 1363A 13A dans la fiche pour le branchement au réseau d'alimentation, pour le remplacement du fusible dans ce type de fiche utiliser un fusible approuvé par A.S.T.A. (organisme de certification anglais) de type BS 1362 et procéder comme suit :

1. Retirer le couvercle A et le fusible B.
2. Introduire le nouveau fusible dans le couvercle.
3. Les repositionner tous les deux dans la fiche.

Le couvercle du fusible doit être repositionné lorsque le fusible est remplacé. S'il est perdu, la fiche ne peut être réutilisée tant qu'un autre couvercle de rechange approprié n'a pas été installé.

Les pièces de rechange appropriées sont identifiées par la couleur du logement du couvercle ou par l'inscription sur la base de la fiche qui en décrit la couleur.

Les couvercles de rechange sont disponibles auprès des revendeurs locaux de matériel électrique.

3. Description des commandes

3.1 Le bandeau de commandes supérieur

Toutes les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau de commandes supérieur. Les opérations d'allumage, de programmation, d'extinction, etc., ne peuvent être exécutées qu'avec la porte ouverte.

2 3 4 10 9 8 7 6 5 1 ECO Panasonic

1 TOUCHE D'ALLUMAGE/EXTINCTION
2 BOUTON/VOYANT PROGRAMME SÉLECTIONNÉ
3 VOYANT MANQUE DE SEL
4 VOYANT MANQUE PRODUIT DE RINÇAGE
5 BOUTON/VOYANT OPTION SÉCHAGE SUPPLEMENTAIRES
6 BOUTON/VOYANT OPTION PRODUITS TABLETTES
7 BOUTON/VOYANT OPTION PROGRAMMES SPEED
8 BOUTON/VOYANT OPTION DEMI-CHARGE
9 TOUCHE RETARD DU PROGRAMME
10 AFFICHEURS INFORMATIONS

Informations affichées
Durée prévue du programme	oui
Temps restant du programme	oui
Départ différé	1 – 24 heures
Message d’erreur	Err01,...... Err09

CONFIGURATION DU PROGRAMME DE LAVAGE ET ALLUMAGE

Pour sélectionner le programme le plus approprié au type de vaisselle à laver, consulter le tableau ci-après qui mentionne le type de lavage optimal en fonction également de la nature de la vaisselle et du degré de saleté.

Après avoir trouvé le programme de lavage le plus approprié à l'aide du tableau proposé:

• presser la touche ALLUMAGE/EXTINCTION et attendre l'allumage du VOYANT PROGRAMMES;
• appuyer sur le bouton de SÉLECTION PROGRAMMES (2) correspondant au programme désiré;
• fermer la porte; après 2 sec. environ le programme commence, pendant son déroulement le VOYANT correspondant clignotera (signalisation de programme en cours).

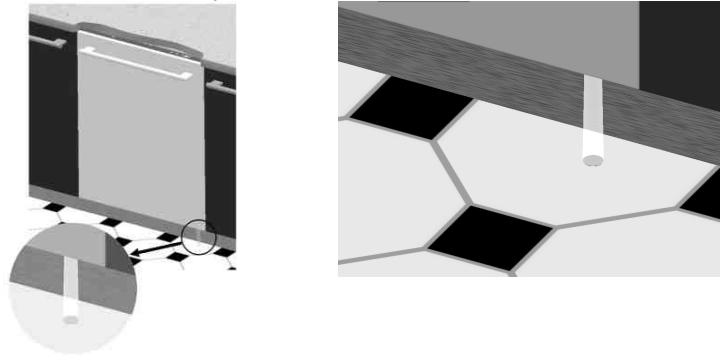

INDICATEUR DE PROGRAMME EN COURS

Pendant le déroulement du programme, une lumière clignotante est projetée au sol, sous le coin inférieur droit de la porte.

A la fin du programme, la lumière s'éteint pour diminuer la consommation en stand-by.

PROGRAMME NUMERO ET SYMBOLE	CHARGE VAISSELLE ET COUVERTS	DÉROULEMENT PROGRAMMES	DURÉE	CONSOMMATION
			MINUTES (1)	EAU LITRES	ÉNERGIE kWh (1)
1 TREMPAGE	Casseroles et vaisselle en attente de compléter la charge.	Prélavage à froid	15	3,5	0,02
2 RAPIDE 38°C	Vaiselle delicate peu sale lavée tout de suite après son utilisation	Lavage à 38°C Rinçage à 50°C	27	6,5	0,70
3 LÉGER 45°C	Vaiselle delicate peu sale.	Lavage à 45°C Rinçage à froid Rinçage à 70°C Séchage	65	9,5	1,10
4 ECO (*) EN 002-2	Vaiselle normalement sale, lavée tout de suite après son utilisation.	Lavage à 45°C Rinçage à froid Rinçage à 65°C Séchage	**	**	**
5 AUTO 60-70 60-70°C IE **	Casseroles et vaisselle normalement sale, même avec des résidus secs.	En sélectionnant le programme « AUTO » le lave-vaisselle reconnaît le type de salissures et adapte ainsi les paramètres de lavage en mode automatique.
6 INTENSIF 70°C	Casseroles et vaisselle très sales, même avec des résidus secs	Prélavage chaud Lavage à 70°C 2 rinçages à froid Rinçage à 70°C Séchage	135	15,5	1,60

Si la porte du lave-vaisselle n'a pas été fermée ou n'est pas bien fermée, la machine ne se met pas en marche.

REMARQUES ET RÉFÉRENCES
Effectuer le trempage uniquement en demi-charge.Les options ne peuvent pas être utilisées avec le programme trempage.
*	Programme standard conforme à la norme EN 50242.
**	Voir feuille jointe
***	Programme de référence IEC/DIN.
****	Programme de référence pour les laboratoires. Détergent : 20g dans le distributeur + 10g sur la porte ou pastille. Disposition : voir photo au paragraphe « utilisation des paniers ».
(1)	La durée du cycle et la consommation d'énergie peuvent changer en fonction de la température de l'eau et ambiante, du type et de la quantité de vaisselle.

PROGRAMMES QUICK TIME (lire le paragraphe pour les explications)

PROGRAMME NUMERO ET SYMBOLE	CHARGE VAISSELLE ET COUVERTS	DÉROULEMENT PROGRAMMES	DURÉE	CONSOMMATION
			MINUTES (1)	EAU LITRES	ÉNERGIE kWh (1)
7 LÉGER SPEED 45°C	Vaiselle delicate peu sale.	Lavage à 50°C Rinçage à froid Rinçage à 70°C	60	9,5	1,00
8 ECO SPEED	Vaiselle normalement sale, même avec des résidus secs.	Prélavage à froid Lavage à 60°C Rinçage à froid Rinçage à 70°C	70	12,5	1,25
9 NORMAL SPEED 60-70°C	Casseroles et vaisselle normalement sale, même avec des résidus secs.	Prélavage à froid Lavage à 70°C Rinçage à froid Rinçage à 70°C	75	14	1,40
10 INTENSIF SPEED 70°C	Casseroles et vaisselle très sales, même avec des résidus secs	Prélavage chaud Lavage à 70°C 2 rinçages à froid Rinçage à 70°C	95	14,5	1,50

Si la porte du lave-vaisselle n'a pas été fermée ou n'est pas bien fermée, la machine ne se met pas en marche.

RÉFÉRENCES à l'ÉTIQUETAGE ÉNERGÉTIQUE jointes au lave-vaisselle :

• La consommation d'énergie annuelle est basée sur 280 cycles de lavage standard avec alimentation en eau froide et sur la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
• La consommation d'eau est basée sur 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
• Les informations se rapportent au programme STANDARD EN 50242 (figurant dans le tableau des programmes), le plus efficace en termes de consommation combinée d'énergie et d'eau. Le programme convient au lavage d'une vaisselle normalement sale.
• Classe d'efficacité de séchage exprimée sur une échelle allant de « G » (efficacité minimale) à « A » (efficacité maximale).

3.2 Programmes de lavage

Avant de faire démarrer un programme de lavage, vérifier que:

• Le robinet de l'eau soit ouvert.
- Dans le réservoir de l'adoucisseur il y ait du sel régénérant.
• Dans le réservoir il y a la dose adéquate de détergent.
• Les paniers aient été chargés correctement.
- Les bras de lavage tournent librement et sans obstacles.
• La porte du lave-vaisselle soit bien fermée.

L'option, sélectionnée avec n'importe quel programme de lavage (sauf le trempage), RÉDUIT LA DURÉE du cycle de 10% minimum à 55% maximum (varie en fonction du cycle). Elle s'active après avoir sélectionné

le programme désiré en pressant la touche OPTION SPEED 📋 (le voyant s'allume). L'option se désactive automatiquement à la fin du programme.

SÉCHAGE SUPPLEMETAIRES

Fonction dédiée aux charges avec des plats de la difficulté de séchage comme les casseroles, les poêles anti-adhésives et contenants de plastique.

DEMI-CHARGE

Adaptée en cas de faible quantité de vaisselle, cette option permet de faire des économies d'électricité et de réduire la durée du programme. La vaisselle sera placée dans les deux paniers et une plus petite quantité de détergent sera utilisée par rapport à la quantité qu'utilise une charge pleine.

DÉPART DIFFÉRÉ

Il est possible de retarder le départ du programme de lavage pour faire fonctionner le lave-vaisselle dans la tranche horaire souhaitée (par ex. de nuit). Appuyer sur la touche DÉPART DIFFÉRÉ pour sélectionner l'option et pour visualiser un retard d'une heure. Le lave-vaisselle effectuera un prélavage à la fermeture de la porte, puis le « départ différé » programmé s'enclenchera.

OPTION PRODUITS en TABLETTES

Cette option, parfaite pour les détergents multifonctions, permet d'exploiter au mieux les propriétés des pastilles afin d'optimiser le lavage. Avec cette option activée, le sel et les produits de rinçage qui figurent déjà éventuellement dans les réservoirs prévus à cet effet ne seront pas utilisés.

Remarque :

avec les réservoirs de sel et de produits de rinçage vides, les voyants respectifs restent allumés, même avec l'option sélectionnée.

IMPORTANT :

lorsqu'elle n'est plus nécessaire, l'option doit être désactivée en appuyant sur le bouton correspondant (le voyant s'allume)

Si la dureté de l'eau est réglée sur une valeur supérieure à H3 et si vous activez l'option, le voyant correspondant clignote pour signaler un mauvais réglage. Les produits multifonctions ne sont pas adaptés à l'utilisation avec une eau trop « dure », cela n'empêche pas l'utilisation de l'option, mais le résultat du lavage pourrait ne pas être optimal.

38°C 45°C ECO 60-70°C 70°C Panasonic h min 12

- Pour annuler le programme en cours, après avoir ouvert la porte, il est nécessaire de presser et tenir pressé pendant quelques secondes le bouton

de SELECTION PROGRAMME

jusqu'à l'extinction du voyant du programme ; sur l'afficheur apparaît « P0 ».

• Refermer la porte.
- Après 1 minute environ, la machine finit son cycle ; sur l'afficheur apparaît « End ».

MODIFICATION DU PROGRAMME

Pour modifier un programme en cours, ouvrir la porte et sélectionner le nouveau programme. Lorsque la porte est refermée, le lave-vaisselle exécute automatiquement le nouveau programme.

POUR ÉCONOMISER DE L'ÉNERGIE! ... ET RESPECTER L'ENVIRONNEMENT

• Essayer de toujours utiliser le lave-vaisselle en pleine charge.
• Ne pas rincer au préalable la vaisselle à l'eau courante.
• Utiliser le programme de lavage le plus approprié à chaque type de charge.
• Ne pas effectuer de rinçages préliminaires.
• Raccorder le lave-vaisselle à une installation d'eau chaude jusqu'à 60°C (si disponible).

POUR RÉDUIRE LES CONSOMMATIONS DE DÉTERGENT! ... ET RESPECTER L'ENVIRONNEMENT

Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d'énergie électrique, il est conseillé:

• de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées;
  • de ne pas verser le détergent directement sur la vaisselle.

Si l'on doit ouvrir la porte pendant le lavage, le programme sera interrompu, le voyant correspondant continuera à clignoter et un signal sonore avisera que le cycle n'est pas terminé. Il faudra attendre environ 1 minute avant de fermer la porte pour faire repartir le programme. À la fermeture de la porte le programme reprendra du point où il a été interrompu. Il est opportun d'effectuer cette opération uniquement si elle est nécessaire, car elle pourrait provoquer des irrégularités dans le déroulement du programme.

ARRÊT

À la fin du programme, le lave-vaisselle émet un bref signal sonore et les voyants des programmes 5 et 6 clignotent pendant 5 minutes, puis le lave-vaisselle s'éteint automatiquement pour réduire la consommation en stand-by.

Pour le rallumer, appuyer sur le bouton MARCHE/ARRÊT.

EXTRACTION DE LA VAISSELLE

À la fin du programme de lavage, attendre au moins 20 minutes avant d'extraire la vaisselle, de sorte à ce qu'elle refroidisse. Pour éviter que d'éventuelles gouttes d'eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d'abord le panier inférieur et ensuite le panier supérieur.

4. Utilisation

Après avoir correctement installé le lave-vaisselle, le préparer afin qu'il puisse entrer en fonction en effectuant les opérations suivantes:

• Régler l'adoucisseur d'eau;
- Introduire du sel régénérant;

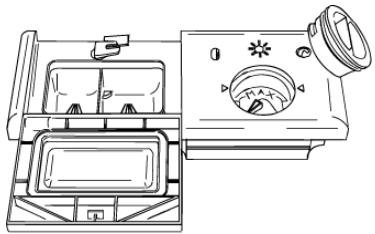

• Régler le dosage du liquide de rinçage;
- Introduire du produit de rinçage et du détergent.

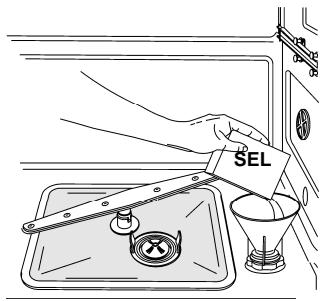

4.1 Utilisation de l'adoucisseur d'eau

La quantité de calcaire contenu dans l'eau (indice de dureté de l'eau) est responsable des taches blanchâtres sur la vaisselle sèche, laquelle, avec le temps, a tendance à devenir opaque. Le lave-vaisselle est équipé d'un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l'eau les substances durcissantes.

Le lave-vaisselle est prédisposé en usine pour une dureté de niveau 3.

SEL

En utilisant de l'eau d'une dureté moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l'adoucisseur a une capacité d'environ 1,7 kg de sel en grains et est situé sur le fond du lave-vaisselle. Après avoir sorti le panier inférieur, dévisser le bouchon du réservoir dans le sens contraire des aiguilles d'une montre et verser le sel en utilisant l'entonnoir fourni. Avant de revisser le bouchon, éliminer les éventuels résidus de sel près de l'ouverture du goulot.

• À la première utilisation du lave-vaisselle, il faut également introduire, en plus du sel, un litre d'eau.
• Après chaque remplissage du réservoir, s'assurer que le bouchon soit soigneusement refermé. Le mélange d'eau et d'éventuel détergent ne doit pas pénétrer dans le réservoir du sel car cela compromettrait le fonctionnement de l'installation de régénération. Dans ce cas la garantie ne serait plus valable.
• N'utiliser que du sel régénérant pour lave-vaisselle domestiques. Si on utilise du sel en pastilles ne pas remplir complètement le réservoir.

• Ne pas utiliser de sel alimentaire car il contient des substances non solubles qui peuvent, avec le temps, compromettre le fonctionnement de l'adoucisseur.
• Lorsque cela est nécessaire, effectuer l'opération de chargement du sel avant de faire démarrer le programme de lavage ; la solution saline excessive sera ainsi éliminée par l'eau ; un séjour prolongé d'eau salée à l'intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion et ne peut en aucun cas engager notre responsabilité. Veillez donc à ce que la cuve inox de votre lave-vaisselle soit toujours vidée de l'eau de lavage lorsque le lave-vaisselle n'est pas utilisé.

Faire attention à ne pas confondre l'emballage du sel avec celui du détergent : l'introduction de détergent dans le réservoir du sel endommagera l'adoucisseur.

RÉGLAGE DE L'ADOUCISSEUR

(disponible dans tous les programmes sauf le trempage)

Le lave-vaisselle est doté d'un système de contrôle électronique qui permet de personnaliser le réglage de l'adoucisseur en fonction de la dureté de l'eau. Régler l'adoucisseur en procédant de la façon suivante.

38°C 45°C ECO 60-70°C 70°C Panasonic h min 12 20 30 40 50 60

• Tenir pressé le bouton DÉPART DIFFÉRÉ pendant quelques secondes, jusqu'à ce que sur l'AFFICHEUR 3 CHIFFRES, apparaisse le symbole H.-, suivi de la valeur introduite.
• En pressant de nouveau le bouton DÉPART DIFFÉRÉ ⚫, on peut sélectionner la valeur de dureté la plus appropriée (h.-0, h.-1, h.-2...h.-5). Choisir la valeur en fonction du «Tableau de la dureté de l'eau».
• Pour quitter le mode programmation appuyer sur n'importe quel bouton ou attendre environ 2 secondes sans toucher d'autre bouton.

TABLEAU DE LA DURETÉ DE L'EAU

DURETÉ DE L'EAU			RÉGLAGE
^9H Duretés Allemandes	^5F Duretés Francaises	^9I Duretés Anglais
0 - 6	0 - 11	0 - 8	h.-0 PAS DE SEL
7 - 10	12 - 18	9 - 12	h.-1
11 - 15	19 - 27	13 - 19	h.-2
16 - 21	28 - 37	20 – 26	h.-3
22 - 28	38 - 50	27 – 35	h.-4
29 - 35	51 - 62	36 - 43	h.-5
36 - 50	63 - 90	44 - 63	h.-6

Suite au réglage ou à la visualisation de celle sélectionnée, il suffit de laisser la touche inactive pendant quelques secondes, le lave-vaisselle retourne automatiquement à la condition standard en sortant du mode de réglage.

4.2 Utilisation du distributeur du produit de lavage et de rinçage

Le distributeur de détergent et le doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.

À l'exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose adéquate de détergent. Le produit pour le rinçage sera par contre ajouté seulement en fonction des besoins.

Le produit de rinçage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire ; il est automatiquement ajouté à l'eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté intérieur de la porte.

Pour ajouter le produit de rinçage:

• Ouvrir la porte.
• Tourner le couvercle du réservoir d'¼ de tour dans le sens contraire des aiguilles d'une montre et l'enlever.
• Introduire le produit de rinçage jusqu'à remplir le distributeur (140 cl environ). L'indicateur optique situé près du bouchon doit s'obscurcir complètement. Ajouter à nouveau du produit de rinçage lorsque l'indicateur optique devient clair ou lorsque le voyant du niveau de produit de rinçage s'allume sur le bandeau frontal.
• Remettre le couvercle et le tourner en sens horaire.
• Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement sorti car il pourrait produire de la mousse.

RÉGLAGE DU DOSAGE DU PRODUIT DE RINÇAGE

Le lave-vaisselle sort de l'usine avec le réglage moyen. Il est de toute façon possible de régler le dosage en tournant le sélecteur se trouvant à l'intérieur du doseur sur la position nécessaire: la dose sera proportionnelle à la position du sélecteur.

• Pour accéder au réglage du doseur il est nécessaire de tourner le bouchon d'¼ de tour dans le sens contraire des aiguilles d'une montre et l'enlever.
• Tourner ensuite à l'aide d'un tournevis le sélecteur du dosage jusqu'à la position désirée.
• Remettre le bouchon en le tournant en sens horaire.

• La dose de produit de rinçage devra être augmentée si la vaisselle est opaque ou si elle présente des taches circulaires.
• Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra réduire la dose de produit de rinçage.

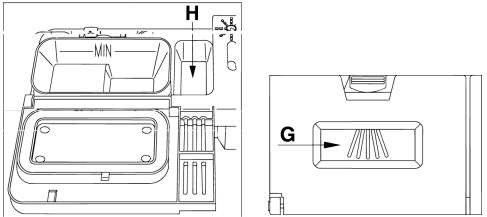

CHARGEMENT DU DÉTERGENT

Pour ouvrir le couvercle du distributeur de détergent appuyer légèrement sur la touche P. Introduire le détergent et refermer soigneusement le couvercle. Durant le lavage le couvercle du distributeur sera ouvert automatiquement.

H MIN G

• Quand on sélectionne un programme avec prélavage chaud (lire le tableau des programmes), introduire une quantité supplémentaire de détergent dans le compartiment G/H (selon les modèles).
• N'utiliser que des détergents spécifiques pour lave-vaisselle. L'emploi de détergents de bonne qualité est important pour obtenir d'excellents résultats de lavage.
• Garder les les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité.
• Ne pas utiliser de produits détergents de vaisselle que l'on utilise pour laver la vaisselle à la main car ils produisent beaucoup de mousse et peuvent compromettre le fonctionnement du lave-vaisselle.
• Doser correctement la quantité de détergent car une quantité insuffisante provoque une élimination incomplète de la saleté, tandis qu'une quantité excessive n'augmente pas l'efficacité du lavage, mais ne représente par contre qu'un gaspillage.
• Dans le commerce il existe des détergents liquides et en poudre qui se différencient par leur composition chimique et peuvent contenir des phosphates, ou bien en être dépourvus mais contenir des enzymes naturels.
• Les détergents avec phosphates agissent plus sur les graisses et sur les amides au-delà de 60°C.
• Les détergents enzymatiques exercent par contre leur force nettoyante même à de basses températures (de 40 à 55°C) et sont plus facilement biodégradables. Ces détergents permettent d'atteindre, à de basses températures, les mêmes résultats de lavage que l'on ne pourrait obtenir qu'avec des programmes à 65°C. Pour la protection de l'environnement nous conseillons l'emploi de détergents sans phosphates ni chlore.

L'introduction de détergent, même liquide, dans le réservoir du produit de rinçage endommagera le lave-vaisselle.

4.3 Avertissements et conseils généraux

Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de lire les conseils suivants concernant la nature de la vaisselle à laver et de son placement dans les paniers.

Il n'existe généralement pas de limites quant au lavage de la vaisselle d'usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques.

Avant de disposer la vaisselle dans les paniers, il est nécessaire :

• d'éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de lavage ;
• faire tremper les casseroles ou les poêles qui présentent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement ; les placer ensuite dans le PANIER INFÉRIEUR.

Effectuer un prélavage de la vaisselle sous l'eau courante avant de la charger dans les paniers représente un gaspillage inutile d'eau.

Une disposition correcte de la vaisselle assure de bons résultats de lavage.

ATTENTION!

• S'assurer que la vaisselle soit bien bloquée, qu'elle ne puisse pas se renverser et qu'elle n'entrave pas la rotation des bras de lavage durant le fonctionnement;
• Ne pas introduire de petits objets dans les paniers ; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage;
• Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l'écoulement de l'eau;
• Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu'ils se couvrent réciproquement;
• Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.
• Régler le dosage du liquide de rinçage S'ASSURER que la vaisselle utilisée soit indiquée pour lavage en lave-vaisselle.

Vaiselle ne pouvant être lavée dans un lave-vaisselle :

• Casseroles et vaisselle en bois : elles peuvent s'abîmer à cause des températures de lavage élevées;
• Objets d'artisanat : ils peuvent rarement être lavés dans un lavevaisselle. Les températures relativement élevées de l'eau et les détergents utilisés peuvent les endommager;
• Vaisselle en plastique : la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur;
• Vaisselle et objets en cuivre, étain, zinc et laiton : elle tend à se tacher;
• Argenterie : la vaisselle en argent peut se tacher;
• Verre et cristal : les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages ; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes;
• Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselle, même s'il peut arriver que leurs couleurs pâlissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois.

4.4 Utilisation des paniers

Le lave-vaisselle a une capacité de 13 couverts, y compris la vaisselle de service.

PANIER INFÉRIEUR

Le panier inférieur reçoit l'action du bras de lavage inférieur à l'intensité maximale et devra donc contenir la vaisselle la plus "difficile" et la plus sale.

Toutes les combinaisons et variétés de charge sont permises à condition que l'on prenne soin de disposer la vaisselle, les casseroles et les poêles de façon à ce que toutes les surfaces soient exposées aux jets d'eau provenant du bas.

Pour exploiter au maximum l'espace dans le panier lorsque l'on charge de la vaisselle de grandes dimensions, cette modèle est équipé de supports basculants pour assiettes en 4 secteurs.

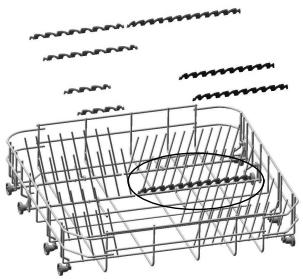

Certains modèles sont équipés de supports du panier inférieur utiles pour améliorer le séchage des assiettes. Les supports se trouvent dans le sachet des accessoires, pour les utiliser, les enfiler dans les logements prévus (voir figure).

Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les casseroles, les poêles et leurs couvercles correspondants doivent être retournés vers le bas. Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser un espace entre elles.

Exemples de chargement :

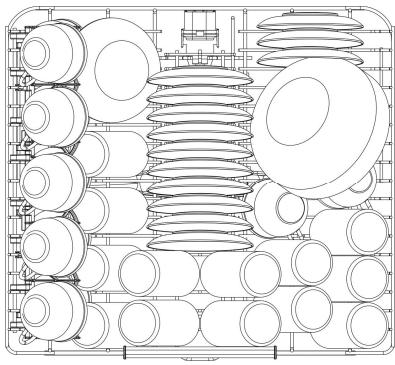

Exemples de chargement pour sale intensif:

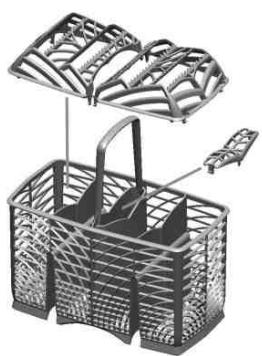

Le panier à couverts est équipé de picots porte-couverts amovibles, dans lesquels sont placés les couverts de manière à rester suffisamment espacés pour permettre un passage optimal de l'eau. Les picots porte-couverts et le couvercle central se trouvent dans le sachet des accessoires. Le couvercle central a uniquement une fonction de protection.

Les picots peuvent être retirés et utilisés séparément.

Les couverts doivent être disposés dans le panier de façon homogène, le manche orienté vers le bas et en faisant particulièrement attention à ne pas se blesser avec la lame des couteaux. Il est destiné à contenir toute sorte de couverts, à l'exception des couverts ayant une longueur telle qu'elle interfère avec les bras de lavage supérieur. On peut disposer les louches, les cuillères en bois et les couteaux de cuisine dans le panier supérieur, en faisant attention à ce que la pointe des couteaux ne dépasse pas du panier.

Le panier à couverts coulisse dans le sens transversal et peut être placé à n'importe quel endroit permettant une utilisation optimale de l'espace du panier inférieur.

Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d'une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique, mais résistant à la chaleur. Si le panier supérieur est utilisé dans la position la plus basse, on pourra également y charger des plats à condition que ces derniers soient peu sales.

CHARGEMENT DU PANIER SUPÉRIEUR

Mettre les assiettes tournées vers l'avant ; les tasses et les récipients creux seront placés avec l'ouverture tournée ves le bas. Le côté gauche du panier pourra être chargé avec les tasses et les verres disposés sur deux plans. Au centre on peut enfiler les assiettes et les assiettes à dessert verticalement dans les supports prévus.

Exemples de chargement :

Autres accessoires de panier supérieur:

• Supports pour tasses ou objets longs (louches, cuillères...), à gauche, ils peuvent être relevés s'ils ne sont pas utilisés.
• Support pour verres à long pied (glass holder), à gauche ; pour l'utiliser, le lever et le bloquer dans les crochets prévus.
• Supports centraux fixes ou mobiles. Les supports mobiles peuvent être bloqués en position verticale, posés sur le fond du panier s'ils ne sont pas utilisés, ou placés en position intermédiaire, selon les exigences.

RÉGLAGE DU PANIER SUPÉRIEUR

Le panier supérieur est réglable en hauteur pour permettre le positionnement, dans le panier inférieur, d'assiettes ou de vaisselle de grandes dimensions.

Réglable sur trois positions des deux côtés.

Les côtés du panier doivent toujours être positionnés à la même hauteur.

• Lever le panier en le tirant par le bord supérieur (1), jusqu'au premier ou second déclic selon la hauteur désirée.
• Baisser le panier après l'avoir débloqué, en tirant le levier de déblocage (2).

Le réglage est également possible avec le panier chargé ; dans ce cas, quand on le baisse il est préférable de le retenir avec une main pour éviter des coups à la vaisselle.

5. Nettoyage et entretien

Avant d'effectuer l'entretien de l'appareil, enlever la fiche ou interrompre l'alimentation par le dispositif d'interruption omnipolaire.

5.1 Avertissements et conseils généraux

Éviter l'emploi de détergents abrasifs ou acides.

Les surfaces extérieures et la contre-porte du lave-vaisselle devront être nettoyées à intervalles réguliers à l'aide d'un chiffon moelleux et humide ou bien avec un détergent normal pour surfaces peintes. Les joints d'étanchéité de la porte devront être nettoyés avec une éponge humide. Il est périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon moelleux et de l'eau.

Le filtre d'arrivée d'eau A situé à la sortie du robinet a besoin d'être périodiquement nettoyé. Après avoir fermé le robinet d'eau, dévisser l'extrémité du tuyau d'arrivée d'eau, retirer le filtre A et le nettoyer délicatement sous un jet d'eau courante. Réinsérer le filtre A dans son logement et revisser soigneusement la bague du tuyau d'arrivée d'eau.

NETTOYAGE DES BRAS DE LAVAGE

Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Les laver sous un jet d'eau et les réintroduire soigneusement dans leurs logements, en vérifiant que leur mouvement circulaire ne soit en aucun cas entravé.

• Pour enlever le bras de lavage supérieur il faut dévisser la bague de fixation R.
• Pour enlever le bras de lavage inférieur il faut tout simplement le soulever vers le haut, en tirant au milieu.

• Il est opportun de contrôler périodiquement le microfiltre central C et, s'il le faut, le nettoyer. Pour l'enlever, il faut saisir les languettes, tourner dans le sens contraire des aiguilles d'une montre et soulever vers le haut ;
• pousser par en bas le filtre central D pour l'extraire du microfiltre ;
• séparer les deux parties qui composent le filtre en plastique en appuyant sur le corps du filtre dans la zone indiquée par le flèches ;
  • retirer le filtre central en le soulevant.

INSTRUCTIONS ET CONSEILS POUR UN BON ENTRETIEN :

• Les filtres doivent être nettoyés à l'eau courante avec une brosse dure.
• Vérifier qu'il n'y ait pas de résidus alimentaires sur le filtre lorsque vous enlevez celui-ci. Ces résidus, en tombant dans la vidange, pourraient bloquer certains composants hydrauliques ou obstruer les trous des bras d'aspersion.
• Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaisselle ne peut pas fonctionner si les filtres sont engorgés.
• Remettre soigneusement les filtres dans leur logement afin d'éviter d'endommager la pompe de lavage.

SI LE LAVE-VAISSELLE RESTE INUTILISÉ PENDANT LONGTEMPS :

• Effectuer le programme de trempage deux fois de suite.
• Débrancher la fiche de la prise de courant.
- Laisser la porte légèrement ouverte de sorte à empêcher la formation de mauvaises odeurs à l'intérieur de la cuve de lavage.
- Remplir le doseur de produit pour le rinçage.
• Fermer le robinet de l'eau.

AVANT DE RÉUTILISER LE LAVE-VAISSELLE APRÈS UN ARRÊT PROLONGÉ :

• Contrôler qu'il n'y ait pas de dépôts de boue ou de rouille à l'intérieur de la tuyauterie ; si tel est le cas, laisser couler l'eau du robinet d'alimentation pendant quelques minutes.
  • Rebrancher la fiche dans la prise de courant.
• Raccorder le tuyau flexible d'alimentation d'eau et rouvrir le robinet.

ÉLIMINATION DE PETITS INCONVÉNIENTS

Dans certains cas, il est possible d'éliminer personnellement d'éventuels inconvénients avec l'aide des instructions suivantes :

Si le programme ne démarre pas, vérifier que :

• Le lave-vaisselle soit branché au réseau électrique;
- La distribution d'énergie électrique n'ait pas été interrompue;
• Le robinet de l'eau soit ouvert;
• La porte du lave-vaisselle ait été correctement fermée.

Si de l'eau stagne dans le lave-vaisselle, vérifier que :

• le tuyau d'évacuation ne soit pas plié ;
• le siphon de vidange ne soit pas bouché ;
- les filtres du lave-vaisselle ne soient pas engorgés.

Si la vaisselle n'est pas propre, vérifier que :

• le détergent ait été introduit en quantité suffisante ;
- il y ait du sel régénérant dans le réservoir spécifique ;
• la vaisselle ait été disposée correctement ;
- le programme sélectionné soit approprié au type et au degré de saleté de la vaisselle ;
- tous les filtres soient propres et correctement insérés dans leurs logements ;
- les orifices de sortie de l'eau des bras de lavage ne soient pas bouchés ;
- aucun objet n'ait bloqué la rotation des bras de lavage.

Si la vaisselle ne sèche pas ou reste opaque, vérifier que :

• il y ait du produit de rinçage dans le distributeur spécifique ;
  • le réglage de la distribution de ce produit soit correct ;
• le détergent utilisé soit d'une bonne qualité et qu'il n'ait pas perdu ses caractéristiques (par exemple à cause d'une conservation avec l'emballage ouvert).

Si la vaisselle présente des rayures, des taches...vérifier que :

• le réglage du dosage du produit de rinçage ne soit pas excessif.

Si des traces de rouille sont visibles dans la cuve :

• la cuve est en acier inox résistant à la corrosion et donc d'éventuelles taches de rouille sont dues à des éléments externes (traces de rouille provenant de conduites de l'eau, de casseroles, de couverts, etc.). Pour éliminer ces taches il existe dans le commerce des produits spécifiques.
• Vérifier que les justes doses de détergent soient utilisées. Certains détergents peuvent être plus corrosifs que d'autres.
• Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l'installation de l'adoucisseur d'eau soit correct.

Si, après l'application des instructions sus mentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d'assistance technique autorisé le plus proche.

ATTENTION : les interventions effectuées sur l'appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l'usager.

6. Guide de dépannage

Le lave-vaisselle est doté d'un système d'autodiagnostic à même de relever et de signaler une série prédéfinie de pannes possibles.

TABLEAU DES ANOMALIES RELEVÉES PAR LE SYSTÈME D'AUTODIAGNOSTIC

ANOMALIE	DESCRIPTION
Err01	Intervention du système anti-débordement (s’il est présent).
Err02	Intervention du système qui limite le niveau d’eau dans le lave-vaisselle.
Err03	La machine ne chauffe pas l’eau.
Err04	Sonde de température débranché.
Err05	La machine n’est pas en mesure de charger l’eau.
Err06	La machine n’évacue pas l’eau de la cuve.
Err07	La machine n’est pas en mesure de mesurer de façon précise la quantité d’eau chargée.
Err08	Anomalie du système de distribution de l’eau dans le paniers.
Err09	Anomalie système d’arrivée de l’eau.

Si une situation d'alarme se produit, la machine interrompt le programme de lavage.

• Les alarmes Err01, Err02, Err03, Err04, Err08, Err09 provoquent la conclusion immédiate du programme en cours.
• Les alarmes Err05, Err06 interrompent le programme en cours et lorsque la cause est résolue le programme reprend.
• L'alarme Err07 est visualisé à la fin du cycle qui termine étant donné que le fonctionnement du lave-vaisselle n'est pas compromis.

Pour mettre à « zéro » une alarme, il faut:

- ouvrir et fermer la porte; ou bien, éteindre et rallumer la machine. Il est maintenant possible de reprogrammer le lave-vaisselle.

Si l'anomalie persiste, se mettre en contact avec le service assistance Panasonic.

DONNÉES TECHNIQUES

Largeur	597 ÷ 599 mm
Profondeur mesurée au profil externe du bandeau de commandes	550 mm
Hauteur	de 820 mm à 890 mm
Capacité	13 Couverts standards
Pression eau d'alimentation	min. 0,05 - max. 0,9 MPa (min. 0.5 – max. 9 bars)
Données électriques	Voir plaque des caractéristiques

Panasonic Corporation

Web Site: http://panasonic.com
