MODE D'EMPLOI QUICKDRIVE WW90M645OPW SAMSUNG
Manuel d'utilisation
WW90M6 */WW80M6 *
Consignes de sécurité 4
Ce que vous devez savoir à propos des consignes de sécurité 4
Précautions de sécurité importantes 5
Précautions d'installation 8
Avertissements critiques pour l'utilisation 8
Précautions d'utilisation 10
Avertissements critiques pour le nettoyage 13
Instructions concernant la marque DEEE 14

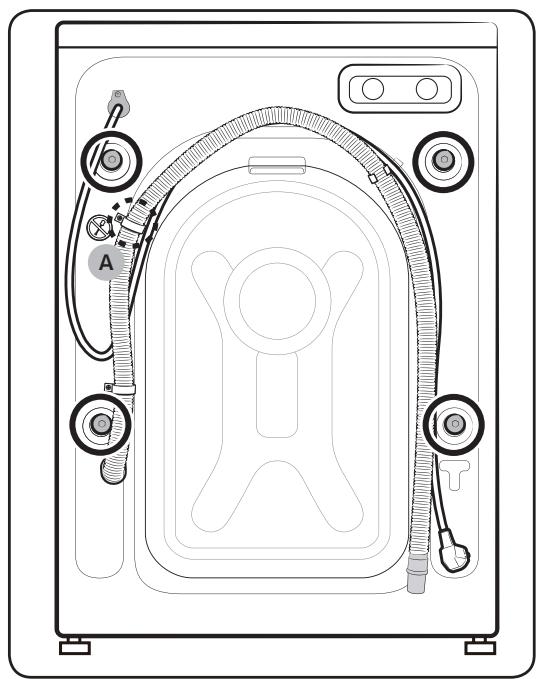

Installation 15

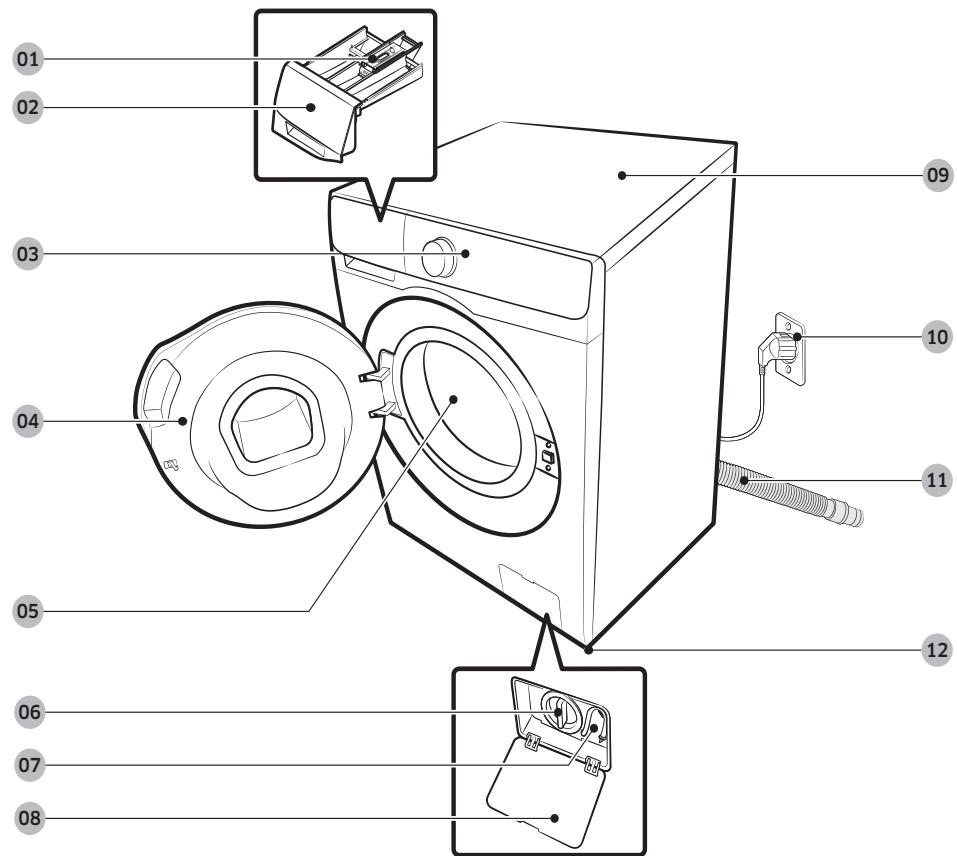

Pièces incluses 15
Exigences d'installation 17

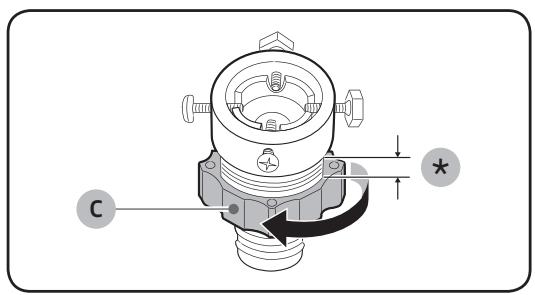

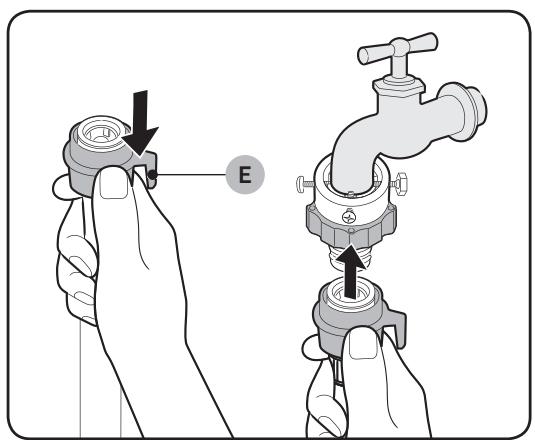

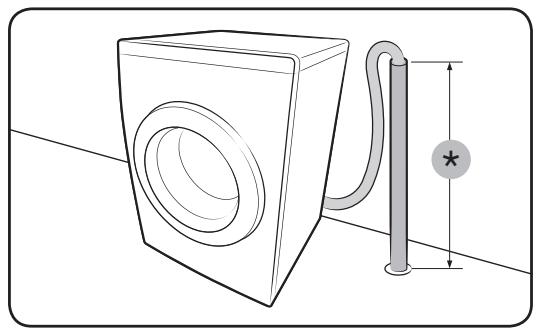

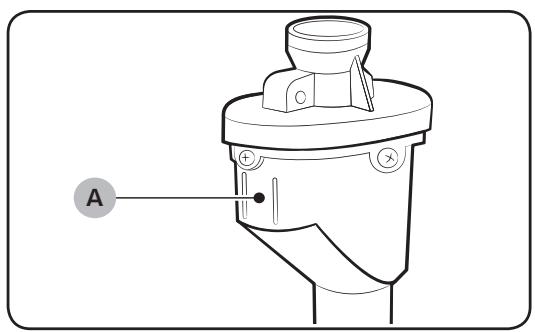

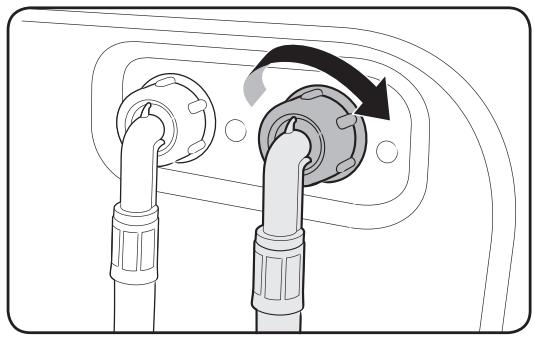

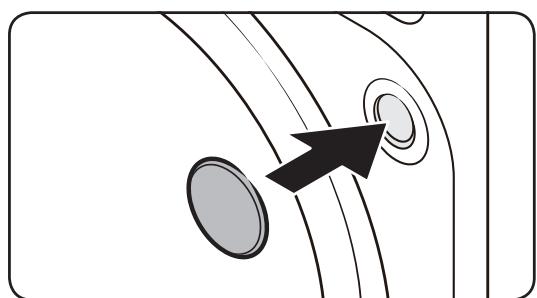

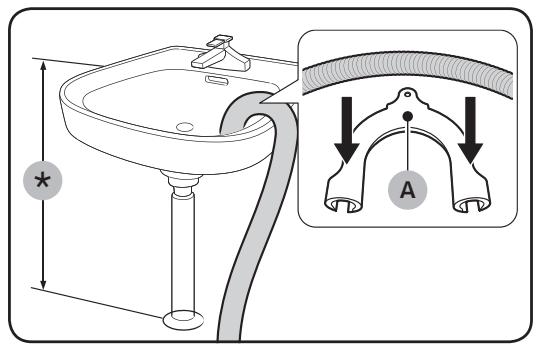

Installation pas à pas 19
Avant de démarrer 27
Réglages initiaux 27
Instructions de lavage 27

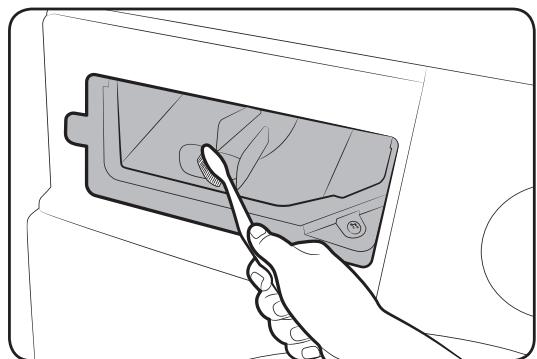

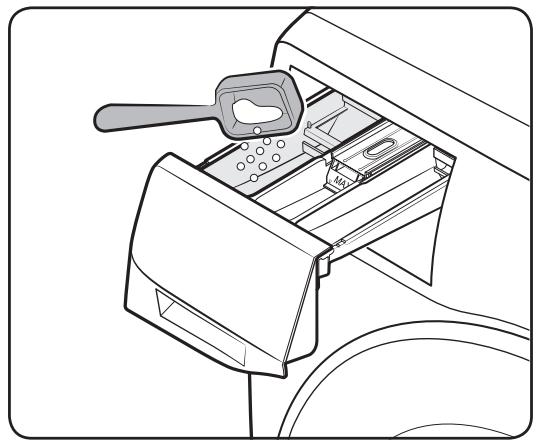

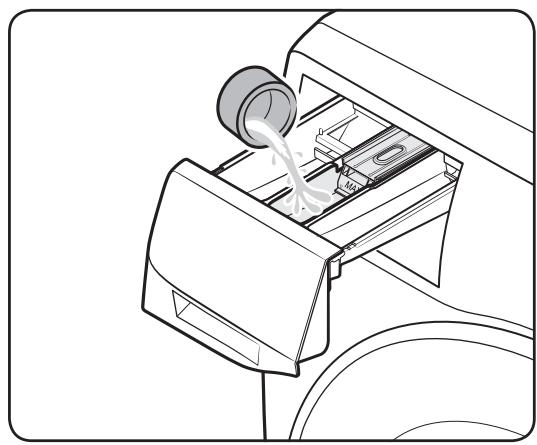

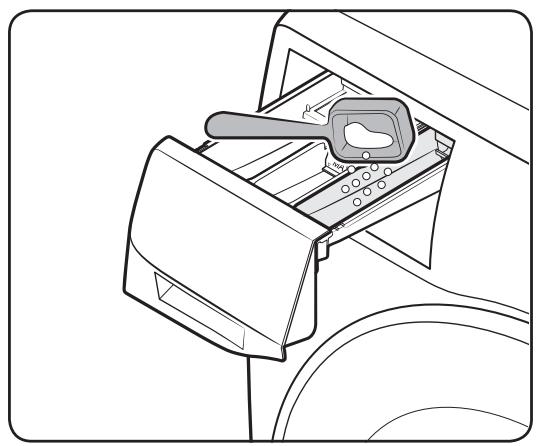

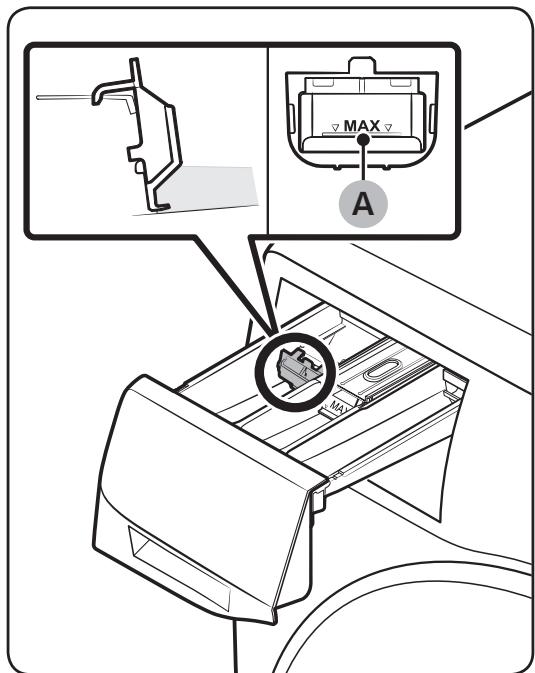

Conseils d'utilisation du tiroir à lessive 30
Fonctionnement 33

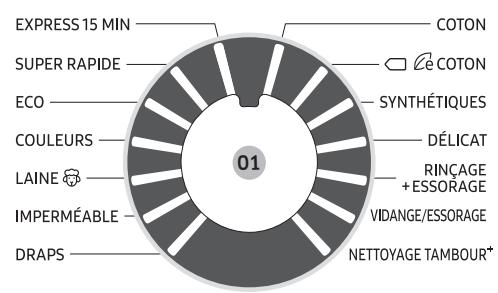

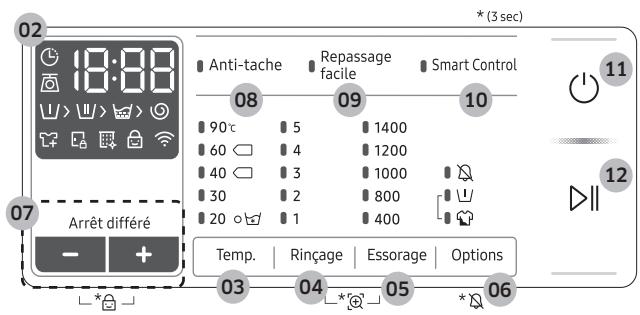

Panneau de commande 33

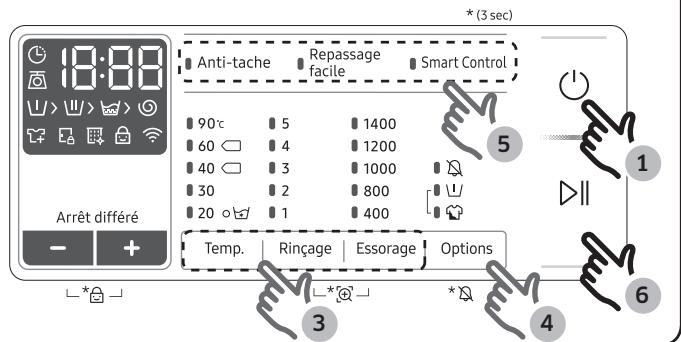

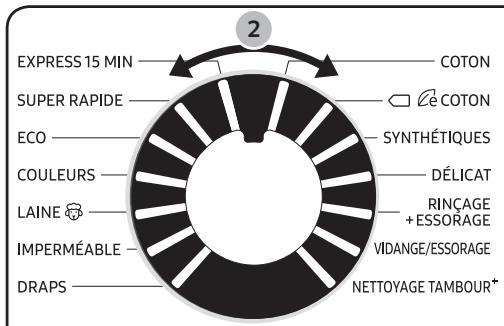

Étapes simples pour démarrer 35
Vue d'ensemble des programmes 36

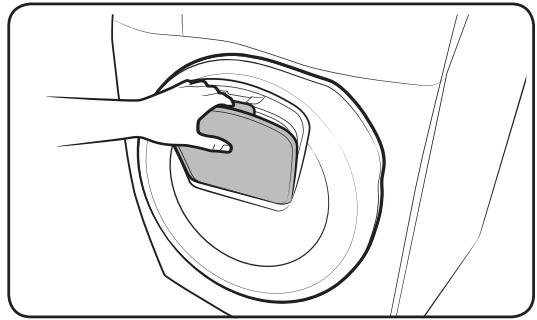

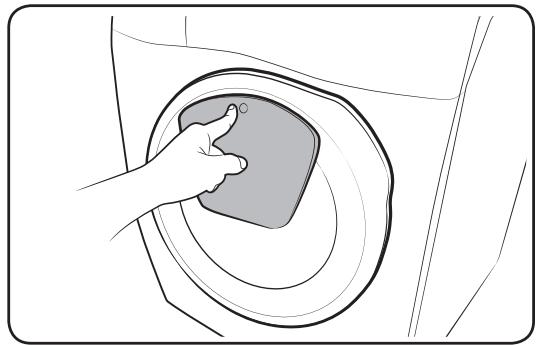

Fonctions spéciales 39
Réglages 41
Samsung Connect 42
Maintenance 47
Nettoyage du tambour+ 47
Smart Check 48

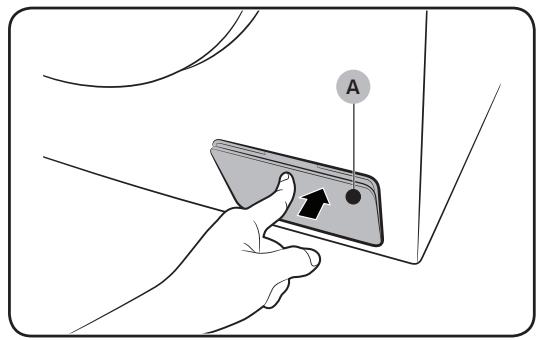

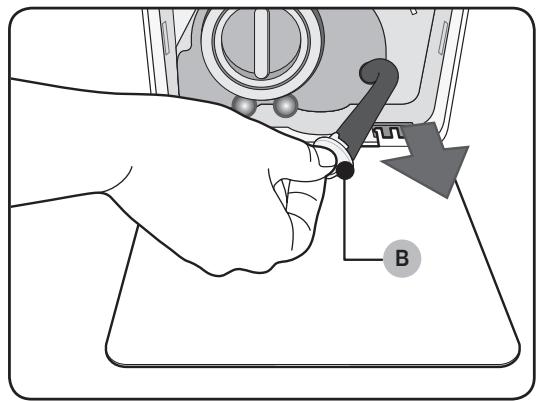

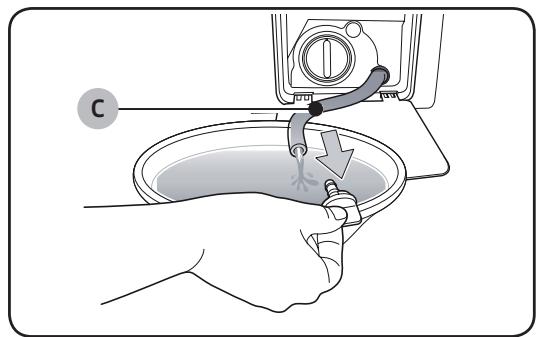

Vidange d'urgence 49

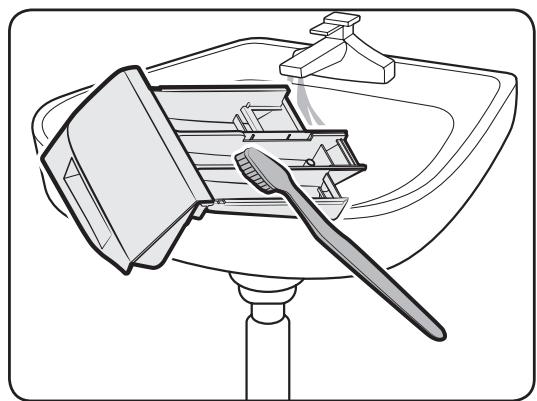

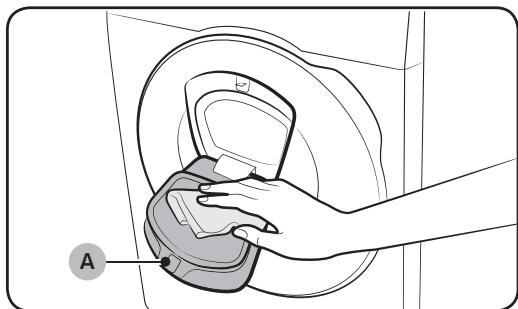

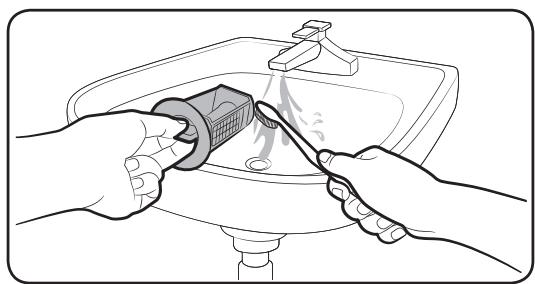

Nettoyage 50
Récupération après gel 54
Faites attention à une inutilisation prolongée 54
Dépannage 55
Points de contrôle 55
Codes d'information 59
Tableau des symboles d'entretien des textiles 63
Protection de l'environnement 64

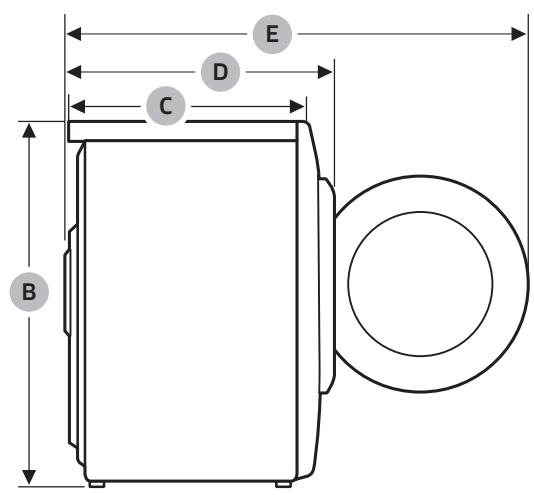

Fiche technique 65
Informations sur les principaux programmes de lavage 68
Consignes de sécurité
Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient des informations importantes sur l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de lire ce manuel afin de pouvoir profiter pleinement des nombreux avantages et fonctions de votre lave-linge.
Ce que vous devez savoir à propos des consignes de sécurité
Veuillez lire attentivement ce manuel pour vous assurer que vous savez comment utiliser efficacement toutes les caractéristiques et fonctions de votre nouvel appareil en toute sécurité. Conservez-le dans un endroit sûr à proximité de l'appareil pour vous y référer ultérieurement. Utilisez uniquement cet appareil pour son usage prévu, tel que décrit dans ce manuel d'utilisation.
Les avertissements et les consignes de sécurité importantes cités dans ce manuel ne couvrent pas toutes les conditions et les situations susceptibles de se produire. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien et de l'utilisation de votre lave-linge.
Parce que les consignes d'utilisation suivantes concernent plusieurs modèles, les caractéristiques de votre lave-linge sont peut-être légèrement différentes de celles décrites dans ce manuel et l'ensemble des symboles d'avertissement peuvent ne pas s'appliquer à vous. Pour toute question ou renseignement, contactez le service après-vente le plus proche ou recherchez des informations et consultez l'aide en ligne sur www.samsung.com.
Importants symboles de sécurité
Signification des icônes et des symboles utilisés dans ce manuel:
Avertissement
Risques ou pratiques dangereuses susceptibles de provoquer des blessures corporelles graves, le décès et/ou des dommages matériels.
Attention
Risques ou pratiques dangereuses susceptibles de provoquer des blessures corporelles graves et/ou des dommages matériels.
Indique qu'un risque de blessure à la personne ou de dommage matériel existe.
Ces symboles d'avertissement sont présents pour prévenir toute blessure, à vous-même ou à d'autres personnes.
Veuillez les respecter scrupuleusement.
Après avoir lu ce manuel, conservez-le dans un endroit sûr pour vous y reférer ultérieurement.
Lisez l'ensemble des consignes avant d'utiliser l'appareil.
Comme pour tout appareil électrique comportant des parties mobiles, des risques existent. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et faites preuve de prudence lorsque vous l'utilisez.
Avertissement
Pour réduire le risque d'incendie, d'électrocution, ou de blessure à la personne lors de l'utilisation de votre appareil, veuillez suivre les précautions de base, y compris ce qui suit :
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- Pour une utilisation en Europe : Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus et par les personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées et en toute sécurité et s'ils sont conscients des dangers implicites. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doit pas être effectué par des enfants sans surveillance.
- Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un agent de service ou du personnel qualifié afin d'éviter un danger.
Consignes de sécurité
- Les nouveaux ensembles de tuyaux fournis avec le dispositif doivent être utilisés et les anciens ensembles de tuyaux ne doivent pas être réutilisés.
- Pour les appareils avec des ouvertures de ventilation dans la base, vérifie qu'un tapis n'obstrue pas les ouvertures.
- Pour une utilisation en Europe : Les enfants de moins de 3 ans doivent être maintenus éloignés à moins qu'ils ne soient continuellement surveillés.
- ATTENTION: Afin d'éviter tout danger du fait d'un redémarrage par inadvertance du dispositif de protection thermique, cet appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'un minuteur, ou raccordé à un circuit qui est mis en marche et coupé régulièrement par le service.
Avertissement
Cet appareil doit être installé par un technicien qualifié ou par une entreprise spécialisée.
- Le non-respect de cette consigne pourrait provoquer un choc électrique, un incendie, une explosion, des problèmes avec le produit ou des blessures.
L'appareil est lourd, soyez donc prudent lorsque vous le soulevez.
Branchez le cordon d'alimentation dans une prise murale qui répondent aux specifications électriques locales. Utilisez la prise uniquement pour cet appareil et n'utilisez pas de rallonge.
Partager une prise murale avec d'autres appareils via une multiprise ou brancher une rallonge au cordon d'alimentation pourrait provoquer un choc électrique ou un incendie. Assurez-vous que la tension d'alimentation, la fréquence et le courant correspondent aux spécifications du produit. Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. Enforcez fermement la prise d'alimentation dans la prise murale.
Essuyer régulièrement les bornes et les points de contact de la prise d'alimentation à l'aide d'un chiffon sec afin d'en retarder toute substance étrangère, telle que de la poussière ou de l'eau.
- Débranchez la prise d'alimentation et nettoyez-la à l'aide d'un chiffon sec. Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.
Branchez la prise d'alimentation dans la prise murale de manière à ce que le cordon soit orienté vers le sol.
- Si vous branchez la prise d'alimentation dans la prise murale dans le sens opposé, les fils électriques du cordon d'alimentation risquent d'être endommagés et cela pourrait provoquer un choc électrique ou un incendie.
Conservez tous les éléments d'emballage hors de portée des enfants, car ils présentent un danger pour les enfants.
- Un enfant pourrait s'étouffer s'il met sa tête dans un sac. Lorsque l'appareil, la prise d'alimentation ou le cordon d'alimentation sont endommagés, contactez votre service après-vente.
Cet appareil doit être correctement mis à la terre.
Ne mettez pas l'appareil à la terre avec un tuyau de gaz, un tuyau d'eau en plastique ou une ligne téléphonique.
- Cela pourrait provoquer un choc électrique, un incendie, une explosion ou des problèmes avec le produit.
- Ne branchez jamais le cordon d'alimentation dans une prise qui n'est pas correctement mise à la terre et assurez-vous qu'elle soit conforme aux codes de votre région et de votre pays.
N'installez pas cet appareil à proximité d'un appareil de chauffage ou de matériaux inflammables.
N'installez pas cet appareil dans un endroit humide, gras, poussièreux, directement exposé à la lumière du jour ou à de l'eau (gouttes de pluie).
N'installez pas cet appareil dans un endroit à basses températures.
Le gel pourrait provoquer la rupture des tuyaux.
N'installez pas cet appareil dans un endroit où une fuite de gaz pourrait survenir. - Cela pourrait provoquer un court-circuit ou un incendie.
N'utilisez pas de transformateur électrique. - Cela pourrait provoquer un court-circuit ou un incendie.
N'utilisez pas une prise d'alimentation qui est endommagée, un cordon d'alimentation endommagé ou une prise murale mal scellée. - Cela pourrait provoquer un choc électrique ou un incendie.
Ne tirez pas sur le cordon d'alimentation, ne pliez pas le cordon d'alimentation.
Ne tordez pas le cordon d'alimentation, n'y faites pas de nœud.
Ne faites pas passer le cordon d'alimentation sur un objet métallique, ne placez pas d'objet lourd sur le cordon d'alimentation, ne glissez pas le cordon d'alimentation entre des objets, ne poussez pas le cordon d'alimentation dans l'espace qui se trouve derrière l'appareil.
- Cela pourrait provoquer un choc électrique ou un incendie.
Ne tirez pas sur le cordon d'alimentation lorsque vous débranchez la prise d'alimentation. - Débranchez le cordon d'alimentation en tenant la prise d'alimentation. Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.
Cet appareil doit être placé de sorte que la fiche d'alimentation, les robinets d'alimentation d'eau et les tuyaux d'évacuation soient accessibles.
Attention
Cet appareil doit être placé de façon à laisser libre accès à la prise d'alimentation.
- Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie dû à une fuite électrique. Installez votre appareil sur un sol plat et dur qui pourra supporter son poids.
- Le non-respect de cette consigne pourrait provoquer des vibrations, déplacements et bruits anormaux ou provoquer des problèmes avec le produit.
Avertissement
En cas de dégât des eaux, coupez immédiatement l'arrivée d'eau et l'alimentation électrique et contactez le service après-vente le plus proche.
- Ne touchez pas le cordon d'alimentation avec des mains humides ou mouillées. Le non-respect de cette consigne pourrait provoquer un choc électrique.
Si l'appareil émet un bruit étrange, qu'il s'en dégage une odeur de brûlé ou de la fumée, débranchez immédiatement la prise d'alimentation et contactez votre service après-vente. Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.
En cas de fuite de gaz (propane, GPL, etc.), aérez immédiatement sans toucher la prise d'alimentation. Ne touchez ni l'appareil, ni le cordon d'alimentation.
N'utilisez pas de ventilateur. - Une étincelle pourrait provoquer une explosion ou un incendie.
Ne laissez pas les enfants jouer sur ou à l'intérieur du lave-linge. Lors de l'élimination de l'appareil, pensez à bloquer le levier de la porte. - Si des enfants se trouvent coincés dans l'appareil, ils peuvent mourir de suffocation.
Veillez à enlever tous les éléments d'emballage (polystyrène, mousse) accrochés au bas de l'appareil avant de l'utiliser.
Ne lavez pas le linge contaminé par de l'essence, du kérosène, du benzène, du diluant pour peinture, de l'alcool ou toute autre substance inflammable ou explosive. - Cela pourrait provoquer un court-circuit, un incendie ou une Explosion.
N'ouvre pas la porte du lave-linge de force pendant qu'il fonctionne (lavage à haute température / séchage / essorage).
L'eau éjectée du lave-linge pourrait provoquer des brûlures ou rendre le sol glissant. Cela pourrait provoquer des blessures. Ouvrir la porte de force pourrait endommager le produit ou provoquer des blessures.
N'insérez pas votre main sous le lave-linge quand celui-ci est en fonctionnement.
Cela pourrait provoquer des blessures.
Ne touchez pas le cordon d'alimentation avec des mains humides ou mouillées. Cela pourrait provoquer un choc électrique.
N'eteignez pas l'appareil en débranchant la prise d'alimentation pendant qu'une opération est en cours.
- Rebrancher la prise d'alimentation dans la prise murale pourrait provoquer une étincelle, ce qui risquerait de provoquer un choc électrique ou un incendie.
Ne laissez pas les enfants ou les personnes handicapées utiliser ce lave-linge sans une supervision appropriée. Ne laissez pas les enfants grimper dans ou sur l'appareil.
Cela pourrait provoquer des chocs électriques, des brûlures ou des blessures.
Ne passez pas vos mains ou un objet métallique sous le lave-linge pendant qu'il fonctionne. Cela pourrait provoquer des blessures.
Ne débranchez pas l'appareil en tirant sur le cordon d'alimentation. Attrapez toujours fermement la prise et tirez-la hors de la prise.
- L'endommagement du cordon d'alimentation pourrait provoquer un court-circuit, un incendie et/ou un choc électrique.
N'essayez pas de réparer, de démonter ou de modifier l'appareil vous-même.
- N'utilisez pas de fusibles (comme un fil de cuivre ou d'acier, etc.) autres que les fusibles standards.
- Quand la machine doit être réparée ou réinstallée, contactez notre centre de réparation le plus proche. Le non-respect de ces consignes pourrait provoquer un choc électrique, un incendie, des problèmes avec le produit ou des blessures.
Si le tuyau d'arrivée d'eau se détache du robinet et que de l'eau asperge l'appareil, débranchez la prise d'alimentation.
Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. Débranchez la prise d'alimentation lorsque l'appareil n'est pas utilisé pendant longtemps ou lorsqu'il y a de l'orage. Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.
Si une substance étrangère pénètre dans la machine, débranche la prise et contactez votre Service Client Samsung le plus proche. - Cela pourrait provoquer un choc électrique ou un incendie.
Ne laissez pas les enfants (ou les animaux) jouer sur ou à l'intérieur de votre lave-linge. La porte du lave-linge ne s'ouvre pas facilement de l'intérieur, et il existe un risque de blessure grave si un enfant est enfermé à l'intérieur.
Attention
Lorsque le lave-linge est contaminé par une substance étrangère telle que de la lessive, de la saleté, des résidus alimentaires, etc., débranchez la prise d'alimentation et nettoyez le lave-linge avec un chiffon doux humide.
- Le non-respect de cette consigne pourrait provoquer une décoloration, une déformation, une détérioration ou l'apparition de rouille au niveau de l'appareil. La partie en verre de la face avant de l'appareil est susceptible de se briser suite à un impact fort. Soyez prudent lorsque vous utilisez le lave-linge. Le bris du verre pourrait provoquer des blessures.
Après une coupure d'eau ou lorsque vous rebranchez le tuyau d'arrivée d'eau, ouvrez le robinet doucement.
Ouvrez le robinet doucement après une longue période sans utilisation.
- La pression de l'air dans le tuyau d'arrivée d'eau ou dans le tuyau d'eau pourrait endommager un élément de l'appareil ou provoquer une fuite d'eau.
Si une erreur de vidange survient pendant une opération, vérifie s'il y a un problème avec l'évacuation de l'eau.
- En cas d'utilisation du lave-linge lors d'une inondation du fait d'un problème de vidange, cela peut entraîner un choc électrique ou un incendie.

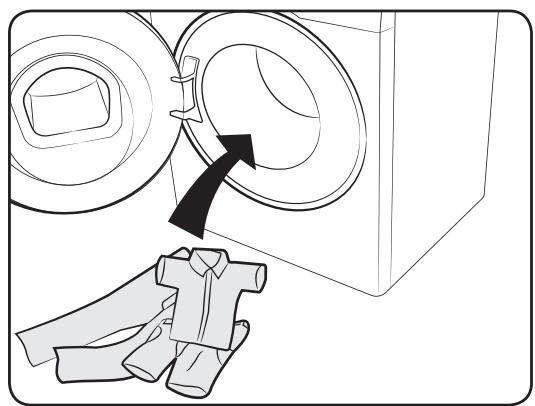

Placez le linge entièrement dans le lave-linge afin qu’il ne se coince pas dans la porte.
- Si du linge se coince dans la porte, ILA pourrait endommager le linge, le lave-linge, ou provoquer une fuite d'eau.
Coupez l'alimentation d'eau quand le lave-linge n'est pas en service.

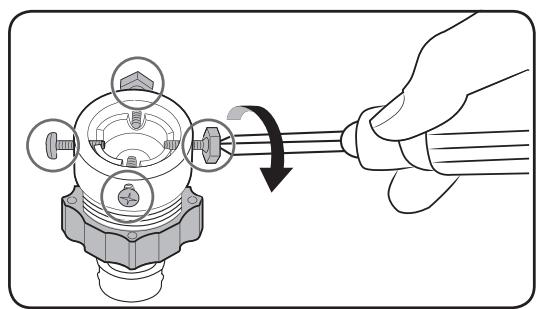

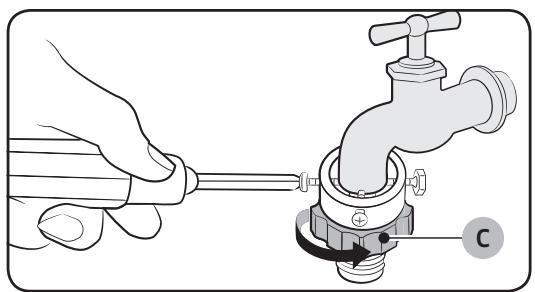

Assurez-vous que la vis du raccord du tuyau d'arrivée d'eau soit bien serrée.
- Le non-respect de ces consignes pourrait provoquer des dommages matériels ou des blessures.
Faire attention à ce que le joint en caoutchouc et le verre de la porte avant ne soient pas contaminés par une substance étrangère (ex. déchets, fils, cheveux, etc.).
- Si une substance étrangère est prise dans la porte ou que la porte n'est pas complètement fermée, cela peut entraîner une fuite d'eau.

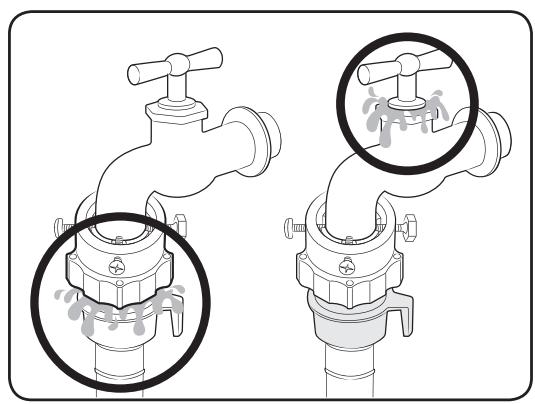

Ouvrez le robinet et assurez-vous que le raccord du tuyau d'arrivée d'eau soit bien serré et qu'il n'y a pas de fuite d'eau avant d'utiliser le produit.
- Si les vis du raccord du tuyau d'arrivée d'eau sont mal serrées, cela pourrait provoquer une fuite d'eau.
Le produit que vous avez acheté est prévu pour une utilisation domestique uniquement.
L'utilisation à des fins professionnelles est considérée comme une utilisation non conforme du produit. Dans ce cas, le produit ne sera pas couvert par la garantie standard prévue par Samsung et Samsung ne saura en aucun cas être tenu pour responsable en cas de dysfonctionnements ou dommages résultat d'une utilisation non conforme.
Ne montez pas sur l'appareil, ne placez pas d'objets (linge, bougies allumées, cigarettes allumées, vaisselle, produits chimiques, objets métalliques, etc.) sur l'appareil.
- Le non-respect de ces consignes pourrait provoquer un choc électrique, un incendie, des problèmes avec le produit ou des blessures.
Ne vaporisez pas de matériaux volatiles, tels que des insecticides, sur la surface de l'appareil.
- En plus d'être potentiellement dangereux pour l'homme, cela pourrait également provoquer un choc électrique, un incendie ou des problèmes avec le produit.
Ne placez pas d'objets qui génèrent des champs électromagnétiques à proximité du lave-linge.
- Cela pourrait provoquer des blessures, résultat d'un dysfonctionnement.
L'eau vidangée pendant un programme de lavage à haute température ou de séchage est chaude. Ne touchez pas l'eau.
Cela pourrait provoquer des brûlures ou des blessures.
Si la température de l'eau est élevée avant la vidange, il faut du temps jusqu'à ce que la température baisse et cela peut varier en fonction de la température interne.
Ne lavez pas, n’essorez pas et ne séchez pas de sièges, tapis ou vêtements imperméables (*) sauf si votre appareil possède un programme spécifique pour laver ces articles.
Linges de lit en laine, housses pour la pluie, gilets de pêche, combinaisons de ski, couvre-couches, survêtements et housses pour bicyclettes, etc.
- Ne lavez pas de tapis écais et raides même si l'étiquette comporte un symbole de lavage en machine. Cela pourrait provoquer une blessure corporelle ou des dommages au niveau du lave-linge, des murs, du sol ou des vêtements, résultat de vibrations anormales.
- Ne lavez pas de paillassons ni tapis de sol avec fond en caoutchouc. Le fond en caoutchouc pourrait se détacher et coller à l'intérieur du tambour, et cela pourrait entraîner un dysfonctionnement tel qu'une erreur de vidange.
Ne faites pas fonctionner le lave-linge lorsque le compartiment à lessive a été retiré.
- Cela pourrait provoquer un choc électrique ou des blessures résultats d'une fuite d'eau.
Consignes de sécurité
Ne touchez pas l'intérieur du tambour pendant ou juste après un séchage car il est chaud.
- Cela pourrait provoquer des brûlures.
N'insérez pas vos mains dans le tiroir à lessive.
- Cela pourrait provoquer des blessures si votre main était coincée par le mécanisme d'insertion de lessive.
- Le guide de lessive liquide (modèles applicables uniquement) n'est pas utilisé pour la lessive en poudre. Enlevez le guide si vous utilisez de la lessive en poudre.
Ne mettez aucun objet (tel que chaussures, résidus alimentaires, animaux) autres que du linge dans le lave-linge. - Cela pourrait endommager le lave-linge ou provoquer des blessures ou le décès de l'animal, résultat des vibrations anormales.
N'appuyez pas sur les boutons à l'aide d'objets pointus comme des aiguilles, couteaux, ongles, etc. Cela pourrait provoquer un court-circuit ou des blessures.
Ne lavez pas de linge contaminé par des huiles, des crèmes ou des lotions habituellement présentes dans des instituts de soins de la peau ou des instituts de massage. Le joint en caoutchouc pourrait être une fuite d'eau.
Ne laissez pas d'objets métalliques tels que des épinges à nourrice ou des barrettes, ou de la javel, dans le tambour pendant une longue période de temps.
- Cela pourrait provoquer la rouille du tambour.
- Si de la rouille commence à apparaître sur la surface du tambour, appliquez un nettoyant (neutre) sur la surface et utilisez une éponge pour le nettoyer. N'utilisez jamais de Brosse métallique.
N'utilisez pas de nettoyant à sec directement, ne lavez pas, ne rincez pas et n'essorez pas de linge contaminé par un nettoyant à sec.
- Cela pourrait provoquer une combustion spontanée due à la chaleur générée par l'oxydation de l'huile.
N'utilisez pas d'eau provenant d'appareils de refroidissement/chauffage de l'eau.
- Cela pourrait provoquer des problèmes au niveau du lave-linge.
N'utilise pas de savon naturel pour le lavage à la main dans le lave-linge.
- S'il durcit et s'accumule dans le lave-linge, cela pourrait provoquer des problèmes avec le produit, une décoloration, de la rouille ou des mauvaises odeurs.
Mettez les chaussettes et les soutien-gorge dans le filet de lavage et mettez-le avec le reste du linge.
N'utilisez pas le filet de lavage pour laver de grandes pièces de linge telles que de la literie.
- Le non-respect de ces consignes pourrait provoquer des blessures résultant des vibrations anormales. N'utilisez pas de nettoyant solide. S'il s'accumule à l'intérieur du lave-linge, cela pourrait provoquer une fuite d'eau. Assurez-vous que toutes les poches des vêtements à laver soient vides.
- Les objets durs ou pointus tels que les pièces de monnaie, les épingles à cheveux, les ongles, les vis ou les cailloux sont susceptibles de gravement endommager l'appareil.
Évitez de laver des vêtements importants avec de grandes boucles, des boutons ou d'autres accessoires en métal lourd.
Triez le linge par couleur sur la base de la solidité des couleurs et sélectionnez le cycle recommandé, la température de l'eau et les fonctions additionnelles. Cela pourrait provoquer une décoloration ou abimer le tissu. Faites attention à ce que les doigts des enfants ne soient pas pris dans le hublot quand vous le refermez. Le non-respect de cette consigne pourrait provoquer une blessure.
Avertissement
Ne nettoyez pas l'appareil en y aspergeant de l'eau directement à l'intérieur.
N'utilisez pas de produit nettoyant agressif.
N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.
- Cela pourrait provoquer une décoloration, une déformation, un choc électrique, un incendie ou des dommages.
Avant de nettoyer ou d'effectuer toute opération d'entretien, débranchez l'appareil de la prise murale.
Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie.
Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)
(Applicable aux pays disposant de systèmes de collecte séparés)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.
Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil (par ex. la règlementation REACH), rendez-vous sur : samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html
Installation
Suivez attentivement ces conseils pour garantir une installation correcte du lave-linge, et pour éviter les accidents lors du lavage.
Pièces incluses
Assurez-vous que toutes les pièces soient incluses dans l'emballage du produit. En cas de problème avec le lave-linge ou les pièces, contactez un centre clientèle local Samsung ou le revendeur.
01 Manette d'ouverture 04 Hublot 07 Tuyau de vidange d'urgence 10 Prise d'alimentation
02 Tiroir à lessive 05 Tambour 08 Capot du contrôle 11 Tuyau de vidange
03 Panneau de commande 06 Filtre de la pompe 09 Dessus du lave-linge 12 Pieds réglables
Installation
Clé à ergots
Caches-boulons
Guide-tuyau
Tuyau d'arrivée d'eau froide
Tuyau d'arrivée d'eau chaude
- Caches-boulons: les nombres attribués à chaque cache (3 à 6) variant selon le modèle du produit. Tuyau d'arrivée d'eau chaude: Modèles applicables uniquement.
- Compartiment à lessive liquide: Modèles applicables uniquement.
Alimentation électrique et mise à la terre
- Muni de fusible ou court-circuit CA 220-240 V / 50 Hz
- Circuit de dérivation distinct, réservé uniquement à votre lave-linge. Pour assurer une mise à la terre correcte, votre lave-linge est équipé d'un cordon doté d'une prise à 3 broches avec conducteur de terre, destiné à être branché sur une prise correctement installée et reliée à la terre.
Vérifiez avec un électricien ou un technicien qualifié si vous n'êtes pas sûr de la mise à la terre.
Ne modifiez pas le cordon fourni. S'il ne correspond pas à la prise, appelez un électricien qualifié et installez une prise appropriée.
Avertissement
N'utilisez PAS de rallonge. Utilisez uniquement le cordon d'alimentation fourni avec votre lave-linge. - Ne reliez PAS un conducteur de terre à une conduite de plomberie en plastique, une conduite de gaz ou une conduite d'eau chaude. - Des conducteurs de terre mal raccordés peuvent entraîner un choc électrique.
Arrivée d'eau
Une pression d'eau correcte pour ce lavage se situe entre 50 kPa et 800 kPa. Une pression inférieure à 50 kPa risque d'empêcher la fermeture correcte de la soupape d'admission d'eau ou de retarder le remplissage du tambour et l'extinction du lave-linge. Les robinets d'arrivée d'eau doivent se trouver à moins de 120 cm de l'arrière de votre lave-linge afin que les tuyaux fournis puissent être reliés à l'appareil.
Pour réduire un risque de fuite:
- Faites en sorte que les robinets d'arrivée d'eau soient facilement accessibles. Fermez les robinets d'arrivée d'eau lorsque vous n'utilisez pas le lave-linge.
- Vérifiez régulièrement s'il y a des fuites sur les raccords des tuyaux d'arrivée d'eau.
Attention
Avant d'utiliser votre lave-linge pour la première fois, vérifiez l'absence de fuites au niveau des raccords avec la vanne d'accivité d'eau et les robinets.
Vidange
Samsung recommande de placer le conduit d'évacuation mural à une hauteur située entre 60 et 90 cm. Le tuyau d'évacuation doit être raccordé par le flexible au tube vertical, et le tube vertical doit couvrir complètement le tuyau d'évacuation.
Plancher
Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible qu'il doive être renforcé afin de réduire les vibrations et les problèmes de déséquilibre. La présence de moquette ou de surfaces molles n'offre pas une bonne résistance aux vibrations et votre lave-linge aura tendance à se déplacer légèrement durant l'essorage.
Attention
N'installez PAS votre lave-linge sur une plate-forme ou sur une structure dont le soutien est insuffisant.
Température de l'eau
N'installez pas votre lave-linge dans une zone où l'eau peut geler car il subsistera toujours une certaine quantité d'eau dans le robinet de prise d'eau, la pompe ou les tuyaux. La présence d'eau gelée dans les parties de raccordement peut endommager les courroies, la pompe et d'autres composants du lave-linge.
Installation dans une niche ou une armoire
Espace minimum pour un fonctionnement stable :
| Côtés | 25 mm |
| Haut | 25 mm |
| Arrière | 50 mm |
| Avant | 550 mm |
Si vous installez le lave-linge dans la même pièce qu'un sèche-linge, laissez un espace libre d'au moins 550 mm à l'avant de la niche ou du placard. Installé seul, votre lave-linge ne nécessite pas d'aération spécifique.
Exigences d'emplacement :
Surface dure et de niveau, sans moquette ou autre revêtement de sol susceptible d'obstruer l'aération. Non exposé à la lumière directe du soleil. Pièce appropriée pour l'aération et le câblage. La température ambiante est toujours supérieure au point de congélation (0 °C). Loin d'une source de chaleur.

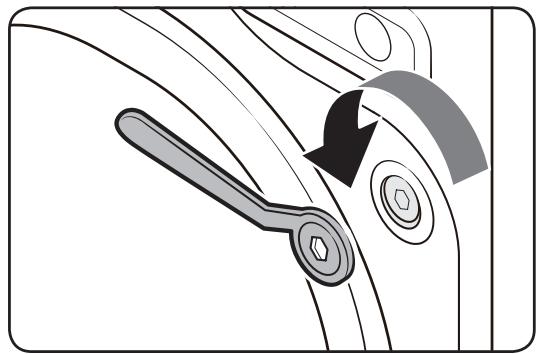

Étape 2 - Enlever les boulons de fixation pour l'expédition
Déballez l'emballage du produit et enlevez tous les boulons de fixation.
- Desserrez tous les boulons de fixation à l'arrière de la machine en utilisant la clé fournie.

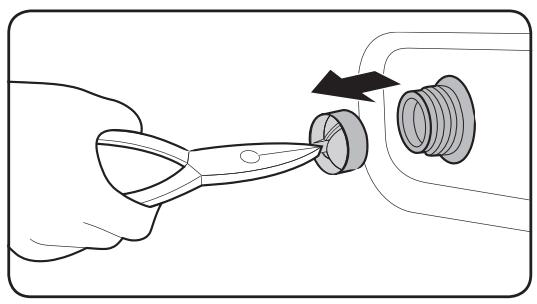

- Bouchez les trous avec les caches en plastique fournis.
Gardez les boulons de fixation en vue d'une utilisation future.
Installation
- Fermez tous les caches de boulons en plastique à l’arrête du lave-linge.
Attention
Ne retirez pas la vis (A) qui fixe le collier de serrage.
Avertissement
Les matériaux d'emballage peuvent être dangereux pour les enfants. Placez tous les matériaux d'emballage (sacs plastiques, polystyrène, etc.) hors de la portée des enfants.

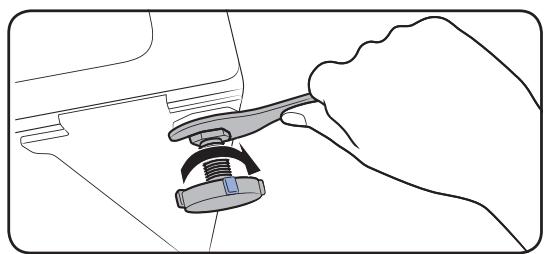

ÉTAPE 3 - Réglez le pied de mise à niveau
- Mettez le lave-linge en place en le faisant glisser doucement. Une pression excessive peut endommager le pied de mise à niveau.
- Mettez le lave-linge à niveau en réglant manuellement le pied de mise à niveau.
- Quand la mise à niveau est terminée, resserrerez les boulons en utilisant la clé.
L'adaptateur de flexible fourni peut différer du modèle. Cette étape vous guidera dans le raccordement de l'adaptateur de type connecteur. Si vous disposez de l'adaptateur de type à vis, passez à l'étape 7.
ÉTAPE 4 - Raccordez le tuyau d'eau
Raccordez le tuyau d'arrivée d'eau au robinet d'eau.
- Enlevez l'adaptateur (A) du tuyau d'arrivée d'eau (B).
- Utilisez un tournevis Philips pour desserrer les quatre vis sur l'adaptateur.
Installation
- Tenez l'adaptateur et tournez la partie (C) dans le sens de la flèche pour le desserrer de 5 mm (*).
- Insérez l'adaptateur dans le robinet d'eau, et resserrrez les vis tout en levant l'adaptateur.
- Tournez la partie (C) dans le sens de la flèche pour la desserrer.
- Tout en maintenant la partie (E) vers le bas, raccordez le tuyau d'arrivée d'eau à l'adaptateur. Puis, relâchez la partie (E). Le tuyau s'adapte dans l'adaptateur en émettant un clic.

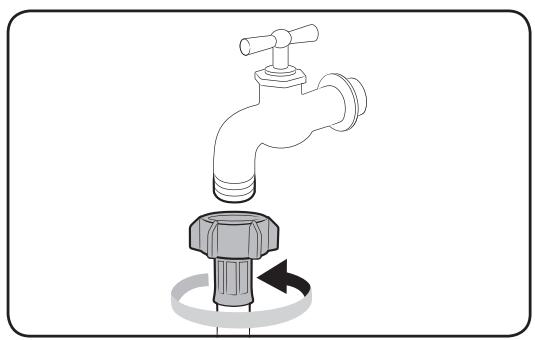

- Si vous utilisez un robinet d'eau de type à vis, utilisez l'adaptateur de type à vis prévu pour être raccordé au robinet d'eau comme indiqué.

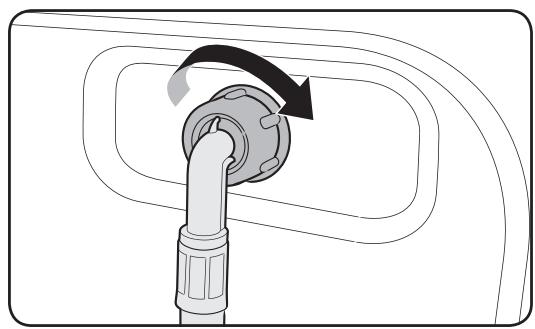

- Raccordez l'autre extrémité du tuyau d'arrivée d'eau à la vanne d'alimentation en eau située à l'arrière du lave-linge. Tournez le tuyau dans le sens inverse pour desserrer.
- Ouvrez le robinet d'eau et vérifiez s'il y a des fuites autour des zones de raccordement. En cas de fuite d'eau, répétez les étapes précédentes.
Avertissement
Cessez d'utiliser le lave-linge s'il y a une fuite d'eau, et contactez un centre de service Samsung. Sinon, cela pourrait provoquer un choc électrique.
Attention
Ne tendez pas le tuyau d'arrivée d'eau en forçant. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long.
- Après avoir raccordé le tuyau d'arrivée d'eau à l'adaptateur, vérifie que le branchement a été correctement effectué en tirant le tuyau d'arrivée d'eau vers le bas. Utilise un type courant de robinet d'eau. Si le robinet est à angle droit ou s'il est trop gros, retire la bague d'écartement avant d'insérer le robinet dans l'adaptateur.
Installation
Pour les modèles équipés d'une arrivée d'eau chaude supplémentaire :
- Raccordez l'autre extrémité du tuyau d'arrivée d'eau chaude à la vanne d'alimentation en eau chaude située à l'arrière du lave-linge.
- Raccordez l'autre extrémité du tuyau d'arrivée d'eau chaude au robinet d'eau chaude.
Tuyau Aqua (uniquement modèles applicables)
Le tuyau Aqua alerte les utilisateurs d'un risque de fuite d'eau. S'il détecte une fuite, le voyant (A) devient rouge.
L'extrémité du tuyau d'arrêt Aqua doit être installée sur le robinet d'eau et non sur le lave-linge.
Étape 5 - positionnez le tuyau d'eau
L'extrémité du tuyau de vidange peut être positionnée de trois façons différentes :
Sur le bord d'un lavabo
Le tuyau de vidange doit être placé à une hauteur entre 60 cm et 90 cm (*) du sol. Pour que l'embout du tuyau de vidange reste courbé, utilisez le guide plastique (A) du tuyau fourni. Fixez le guide au mur en utilisant un crochet pour assurer une vidange stable.

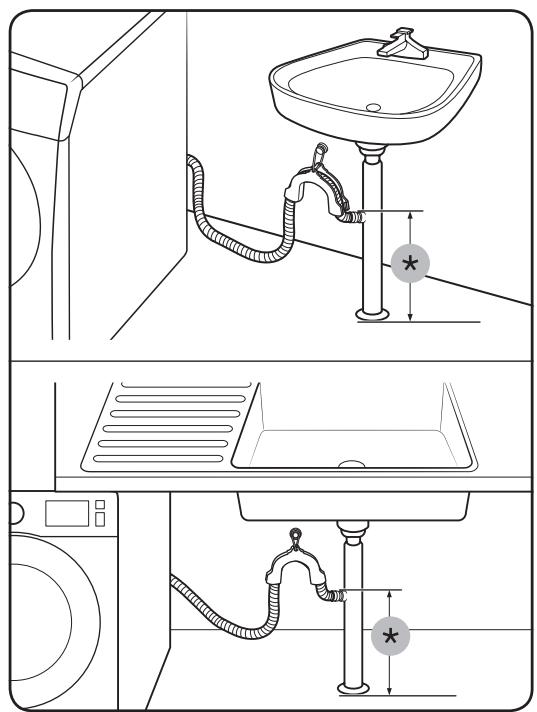

Sur un tuyau d'évacuation
Le tuyau d'évacuation doit se couvrir entre 60 cm et 90 cm de hauteur (^*). Il est conseillé d'utiliser un tuyau vertical d'une hauteur de 65 cm. Assurez-vous que le tuyau de vidange soit raccordé au tuyau vertical sur un angle.
Exigences du tuyau vertical de vidange :
Un diamètre minimum de 5 cm - Une capacité minimum de vidange de 60 litres par minute
Raccordé au tuyau d'évacuation du lavabo
Le tuyau d'évacuation doit être situé au-dessus du siphon du lavabo, afin que son extrémité soit au moins à 24 pouces (60 cm) du sol.
24 pouces (60 cm)
ETAPE 6 - Mettez l'appareil sous tension
Branchez le cordon d'alimentation sur une prise murale 220 240V c. a./50 Hz homologuée et protégée par un fusible ou un disjoncteur. Appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge en marche.
Lancer un calibrage (recommandé)
L'option Calibrage permet à l'appareil de calculer précisément le poids du linge. Assurez-vous que le tambour est vide avant d'activer l'option Calibrage.
- Avec l'alimentation coupée, remettez le lave-linge en marche.
- Maintenez appuyé Temp. et Arrêt différé + simultanément pendant 3 secondes pour entrer en mode calibrage. Le message «CB» apparait.
- Appuyez sur Départ/Pause (Maintenir enfoncé pour démarrer) pour lancer le programme Calibrage.
- Le tambour tournera dans le sens horaire et antihoraire pendant environ 3 minutes.
- Quand le programme sera terminé, «0» apparaitra sur l'affichage et le lave-linge se coupera automatiquement. Le lave-linge est maintenant prêt à être utilisé.
Triez le linge selon ces critères :
- Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et les rayonnés. Couleurs : séparez le blanc et les couleurs. Taille : le mélange d'articles de tailles différentes dans le tambour améliore les résultats de lavage.
- Sensibilité : Lavez les articles délicats séparément pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes sur les articles.
Assurez-vous de vérifier l'étiquette d'entretien sur les vêtements et triez-le en conséquence avant de démarrer le lavage.
Videz toutes les poches de vos vêtements à laver
- Les objets métalliques comme les pièces, pinces et boutons sur les vêtements peuvent endommager d'autres articles à laver mais aussi le tambour.
Mettez les vêtements pourvus de boutons ou de broderies sur l'envers
- Si les fermétures à glissière des pantalons et vestes sont ouvertes lors du lavage, cela peut endommager le tambour. Les fermétures à glissière doivent être maintenues fermées à l'aide d'un fil.
- Les lanières des vêtements risquent de s’emmêler avec le reste du linge. Nouez-les avant de lancer le programme.
Étape 3 - utilisez un filet à linge
- Les soutiens-gorge (lavables à l'eau) doivent être placés dans un filet à linge. Les parties métalliques des soutiens-gorge peuvent se casser et déchirer les autres articles à laver.
- Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin.
- Ne lavez pas le sac à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d'entraîner des déplacements de la machine, impliquant des blessures.
Étape 4 - préchauffage (si nécessaire)
Sélectionnez l'option Prélavage pour le programme sélectionné si le linge est très sale. N'utilisez pas l'option Prélavage si vous ajoutez manuellement de la lessive dans le tambour ou si vous mettez du détergent liquide.
ETAPE 5 - Évaluer la capacité de chargement
Ne surchargez pas le lave-linge. Sans quoi votre linge ne sera pas lavé correctement. Pour la capacité de charge pour le type de vêtements, consultez la page 36.
Lorsque vous lavez des draps ou des draps, il se peut que la durée de lavage soit allongée ou que l'efficacité de l'essorage soit moindre. Pour les draps ou couvre-lits, la vitesse d'essorage maximale recommandée est de 800 tr/min et la capacité de charge est inférieure ou égale à 2,0 kg.
Attention
- Du linge mal équilibré peut réduire les performances d'essorage. Assurez-vous que le linge est complètement inséré dans le tambour et qu'il n'est pas coincé dans le hublot.
- Ne pas claquer le hublot. Fermez doucement le hublot. Sinon, le hublot peut ne pas être fermé correctement.
Étape 6 - utilisez une lessive appropriée
La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Assurez-vous d'utiliser le détergent à lessive conçu pour les lave-linge automatiques.
- Respectez les recommandations du fabricant de la lessive; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous n'êtes pas sûr de la dureté de l'eau, contactez une autorité locale pour l'eau.
- N'utilise pas de lessive qui a tendance à se durcir ou se solidifier. Cette lessive peut rester après le cycle de rince, bloquant l'évacuation. Si trop de bulles se produit pendant un cycle, un message 'Sud' sera affiché.
Attention
Lors du lavage de la laine en utilisant le programme LAINE, utilisez une lessive spécifique pour les articles en laine. Si utilisé avec le programme LAINE, une lessive en poudre utilisée dans le programme laine peut rester dans le linge et le décolorer.

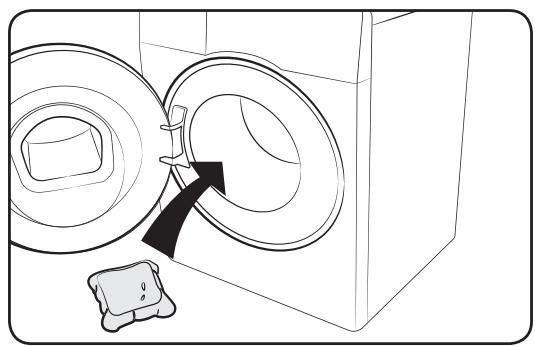

Capsules de blanchisserie
Pour obtenir les meilleurs résultats en utilisant des capsules de blanchisserie, veuillez suivre ces instructions.
- Placez la capsule dans le fond du tambour vide vers l'arrête.
- Mettez le linge dans le tambour au-dessus de la capsule.
Attention
Pour les programmes utilisant de l'eau froide ou des programmes qui se terminent en moins d'une heure, la capsule peut ne pas se dissoudre complètement.

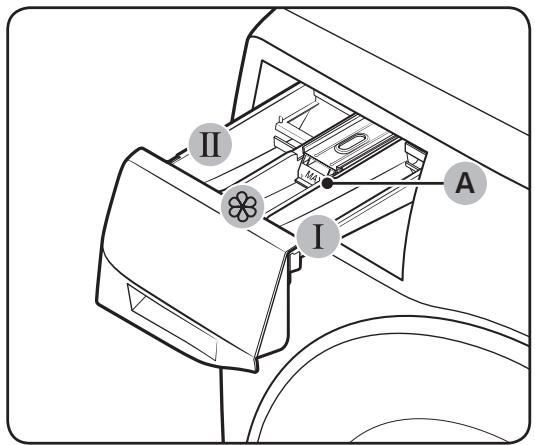

Conseils d'utilisation du tiroir à lessive
Le lave-linge est muni d'un distributeur à trois compartiments : le compartiment de gauche pour le lavage principal, celui du centre pour l'adoucissant et celui de droite pour le lavage préliminaire.
01 Compartiment de prélavage : Mettez de la lessive ou de l'amidon. 02 Compartiment de lavage principal : Mettez de la lessive de lavage principal, de l'adoucissant, de la lessive pour le trempage, de l'eau de javel et/ou des détachants. 03 Compartiment pour adoucissant : Mettez des additifs tels qu'un adoucissant. Ne dépassez pas la ligne max (A).
Attention
N'ouvre pas le tiroir à lessive quand le lave-linge est en marche. N'utilisez pas les types de lessive suivants :
- Type tablettes ou capsules
- Type bille ou filet
- Pour éviter l'obstruction du compartment, il convient de diluer les agents concentrés ou fortement enrichis (adoucissant ou lessive) avant de les y placer.
- Avant de déplacer le lave-linge, veillez à vider le tiroir de lessive qui pourrait contenir de la lessive et/ou de l'adoucissant. Le contenu du tiroir peut se répandre sur le sol.
Pour permettre des agents de lavage dans le tiroir à lessive

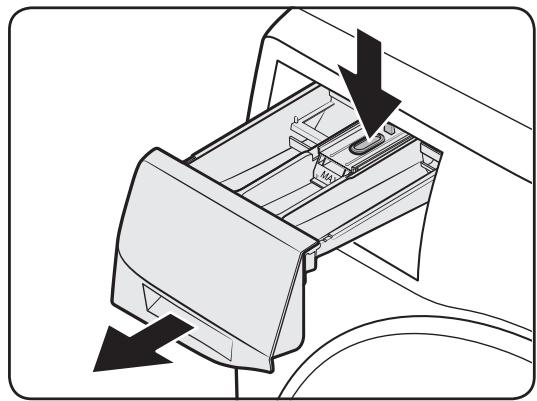

- Ouvrez le tiroir à lessive en le faisant glisser.
- Mettez de la lessive dans le compartment de lavage principal tel qu'indiqué ou recommandé par le fabricant. Pour utiliser de la lessive liquide, consultez la page 32.
- Mettez de l'adoucissant dans le compartiment à adoucissant. Ne dépassez pas la ligne max.
- Si vous souhaitez un prélavage, mettez de la lessive de prélavage dans le 1er compartiment de prélavage tel qu'indiqué ou recommandé par le fabricant.
- Fermez le tiroir à lessive.
Attention
- Ne mettez pas de lessive en poudre dans le tiroir pour liquides. L'adoucissant concentré doit être dilué dans l'eau avant de le mettre.
- Ne mettez pas de lessive de lavage principal dans le compartment à adoucissant.
Pour utiliser de la lessive liquide (modèles applicables uniquement)
Insérez d'abord le réservoir pour liquide fourni dans le deuxième compartment de lavage principal. Puis mettez de la lessive liquide dans le réservoir en-dessous de la ligne max (A) indiquée.
Panneau de commande
| 01 Sélecteur de programme | Tournez le bouton pour sélectionner un programme. |
| 02 Affichage | L'affichage montre les informations de programme actuelles et le temps restant estimé, ou un code d'information quand un problème survient.Pour les touches et les icônes, reportez-vous à la page correspondante. |
| 03 Temp. | Appuyez pour changer la température de l'eau pour le programme actuel. |
| 04 Rinceage | Permet de modifier le nombre de rincçages du cycle sélectionné.Vous pouvez régler les temps de rinceage jusqu'à 5 maximum selon le programme. |
| 05 Essorage | Appuyez pour changer la vitesse d'essorage pour le programme actuel. Les tours par minute (tpm) différént selon le modèle.Arrêt cuve pleine (pas d'indicateur): Le programme final de rinceage est interrompu de sorte que le linge reste dans l'eau.Pour essorer le linge, lancez un programme de vidange ou de rinceage.- Pour utiliser l'options Arrêt cuve pleine, appuyez plusieurs fois sur Essorage jusqu'à ce que tous les indicateurs numériques tpm s'éteignent. Non disponible pour le programme VIDANGE/ESSORAGE.Essorage uniquement: Pour exécuter le programme essorage uniquement, appuyez sur Essorage pendant 3 secondes.Lorsque la durée du programme et la vitesse de rotation apparaisent, appuyez sur Essorage à plusieurs reprises jusqu'à sélectionner une vitesse de rotation souhaitée. Ensuite, appuyez et maintainez enforcé Départ/Pause (Maintenir enforcé pour démarrer) pour démarrer le programme. La durée de rotation dépend du programme sélectionné. |
Fonctionnement
| 06 Options | Appuyez pour sélectionner les options. La disponibilité des options dépend du programme. |
| 07 Arrêt différé | Arrêt différé vous permet de régler l'houre de fin du programme actuel. Sur la base de vos paramètres, l'houre de départ du programme sera déterminée par la logique interne de l'appareil. Ce réglage est par exemple utile pour programmermer votre apparéil de sorte qu'il termine un lavage au moment où vous rentrez normalement du travail chez vous.
• Appuyez pourCHOISIR une unitÉ d'heures préseLECTIONnées. |
| 08 Anti-tache | Appuyez pour activer/désactiver la fonction Anti-tache. Elle permet d'éliminer une grande diversité de taches résistantes.
• Anti-tache aide à éliminer une grande diversité de taches résistantes.
• Quand Anti-tache est sélectionné, le linge trempe complètement dans des bulles d'eau pour un lavage efficace.
• Anti-tache est disponible en ajoutant 30 minutes à ces programmes : COTON, SYNTHÉTIQUES, DRAPS et SUPER RAPIDE. |
| 09 Repassage facile | La vitesse d'essorage diminue pour réduire les plis du linge.
• Réglez la vitesse d'essorage jusqu'à 800 tspm. |
| 10 Smart Control | Cebouton permet d'activer ou de désactiver la fonction Smart control. Lorsque la fonction Smart control est activée, vous pouvez commander votre lave-linge depuis votre péripérisque mobile. Pour plus d'informations, consultez la section Connexion de Samsung à la page 42. |
| 11 Marche/Arrêt | Appuyez pourmettre en marche/arrête le lave-linge. |
| 12 Départ/Pause (Maintenir enforcé pour démarrer) | Maintenez la touche enforcée pour démarrer une opération ou appuyez pour arrête temporairement une opération. |
Pour plus d'informations sur les options, voir la section Fonctions spéciales.
Étapes simples pour démarrer
- Appuyez sur Marche/Arrêt pour mettre le lave-linge en marche.
- Sélectionnez un programme dans le panneau de programmes.
- Changez les réglages du programme (Temp., Rinçage et Essorage) si nécessaire.
- Pour ajouter une option, appuyez sur Options. Utilisez à nouveau le bouton pour désirer un élément préféré.
- L'appareil prend en charge les options de Anti-tache, Repassage facile, et Smart Control pour un accès facile. Pour utiliser un élément d'options, appuyez sur la touche correspondante.
- Appuyez et maintenez enfoncé Départ/Pause (Maintenir enfoncé pour démarrer).
Pour changer le programme quand l'appareil fonctionne
- Appuyez sur le bouton Départ/Pause (Maintenir enfoncé pour démarrer) pour arrêter le fonctionnement.
- Sélectionnez un programme différent.
- Appuyez de nouveau sur le bouton Départ/Pause (Maintenir enfoncé pour démarrer) pour démarrer le nouveau programme.
Vue d'ensemble des programmes
Programmes standard
| Programme | Description et Charge maxi. (kg) |
| COTON | Pour cotons, linge de lit, linge de table, sous-vêtements, serviettes ou chemises.
Le temps de lavage et compteur de rincege sont automatiquement régés selon la charge. | Max |
| © COTON | Performances optimes avec énergie réduite pour les tissus en cotons, linge de lit, linge de table, sous-vêtements, serviettes ou chemises.
Pour faire des économies d'énergie, la température de lavage réelle peut être réduite par rapport à celle spécifiée. | Max |
| SYNTHÉTIQUES | Pour les chemisiers ou les chemises en polyester (diolen, trevira), polyamide (perlon, nylon), ou similaire. | 4 |
| DÉLICAT | Pour les tissus sensibles sous forme de fibres mélangées aux rayons, viscose et synthétiques.
Pour des résultats optimaux, utilisez de la lessive liquide. | 2 |
| RINÇAGE + ESSORAGE | Se caractérisse par un rinceage additionnel après avoir ajouté de l'adoucissant pour textiles au linge. | Max |
| VIDANGE/ESSORAGE | Sélectionnez ce programme pour vidanger l'eau et faire tournier le tambour. | Max |
| NETTOYAGE TAMBOUR+ | Nettoie le tambour en supprimant la saleté et les bacteriés du tambour.
Nettoie le joint en cautchouc du hublot en supprimant la saleté du joint d'étanchéité.
Exécutez tous les 40 lavages environ sans dessive ni javel. Notifié automatiquement après chaque 40 lavages.
Assurez-vous que le tambour soit vide.
N'utilise pas d'agents de nettoyage pour nettoyer le tambour. | - |
| EXPRESS 15 MIN | Pour les vêtements légèrement sales de moins de 2,0 kg que vous souhaitez laverrapidement.
Utilisez moins de 20 g de dessive. L'utilisation de plus de 20 g de dessive peut laisser des résidus de dessive.
Pour une dessive liquide, utilisez un maximum de 20 ml de dessive liquide. | 2 |
| SUPER RAPIDE | • Rapidité du lavage en 39 minutes pour les articles quotidiens tels que les sous-vêtements et les chemises.
• La durée du programme diffèretera selon les conditions d'alimentation de l'eau, et de la charge et du type de linge. | 5 |
| ECO | • Le programme Eco Bubble à faible température contribue à des économies d'énergie. | 4 |
| COULEURS | • Se caractérisse par des rincages additionnels et un essorage réduit pour garantir que le linge soit lavé doucement et bien rince. | 4 |
| LAINE | • Spécifique pour laine lavable en machine pour des charges inférieures à 2,0 kg.
• Le programme laine se caractérisse par une vibration et un trempage doux pour protégger les fibres de laine du rétrécissement/ de la distorsion.
• Une lessive neutre est recommendée. | 2 |
| IMPERMÉABLE | • Pour les vêtements d'extérieur (sports d'hiver, plein air) en matériaux fonctionnels, comme le spandex, le stretch et les microfibres | 2 |
| DRAPS | • Pour jetés de lit, draps de lit, couvre-lits, etc.
• Pour deromeurs résultats, laveze seulement 1 type de linge de lit et assurez-vous que la charge pèse moins de 2,0 kg. | 2 |
Options
| Option | Description |
| Intensif | Pour le linge très sale. Le temps de fonctionnement pour chaque programme est plus long que d'habitude. | |
| Prélavage | Cela ajoutera un cycle de lavage préliminaire avant le cycle de lavage principal. | |
| Son activé/désactivé | Vous pouvez allumer ou éteindre le son du lave-linge.Lorsque cette fonction est réalisée sur Off, l'alarme AddWash, la mélodie de l'achèvement du cycle et le bip d'alimentation ne seront pas. Cependant, les autres sons restent actifs. | |
Arrêt différé
Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un Arrêt différé de 1 à 24 heures (par tranches d'une heure). L'heure affichée correspond à celle à laquelle le cycle de lavage se terminera.
- Sélectionnez un programme avec les paramètres nécessaires.
- Appuyez sur Arrêt différé (ou sur la touche +/-) de manière répétée jusqu'à ce que vous ayez réglé une heure de fin désirée.
- Appuyez et maintenez enfoncé Départ/Pause (Maintenir enfoncé pour démarrer). Le témoin Arrêt différé clignote et le lave-linge fait chuter le tambour pour détecter le poids de la charge si la détection de charge est préréglée pour le programme sélectionné. Une fois terminé, il affiche votre temps réglé avec la minuterie en cours d'exécution.
- Pour annuler Arrêt différé, redémarrer votre lave-linge en appuyant sur Marche/Arrêt.
Exemple d'utilisation
Vous souhaitez terminer un programme de deux heures après dans 3 heures à partir de maintenant. Pour cela, vous ajoutez l'option Arrêt différé au programme actuel avec le réglage 3-heures, et vous appuyez et maintenez enfoncé Départ/Pause (Maintenir enfoncé pour démarrer) à 14.00. Puis, que se passe-t-il? Le lave-linge commence à fonctionner à 15.00 et termine à 17.00. Voici le calendrier horaire pour ce cas.
14:00
Régler l'Arrêt différé sur 3 heures
15:00
Démarrage
17:00
Fin
Capteur de charge
L'icône du capteur de charge s'allume lorsque vous sélectionnez un programme prenant en charge la détection de charge. Certains programmes peuvent ne pas supporter la détection de chargement. Une fois que vous démarrez le cycle, l'icône clignote ou reste fixe pendant le processus de détection de charge et s'éteint lorsque le processus est terminé.
Fonctions spéciales
Lorsque le voyant AddWash s'allume, vous pouvez arrêter le fonctionnement du lave-linge et ajouter du linge ou de l'adoucissant dans le tambour. Le hublot Add Door s'ouvre à plus de pour faciliter l'accès.
- Appuyez sur le bouton Départ/Pause (Maintenir, enfoncé pour démarrer) pour arrêter le fonctionnement.
- Appuyez sur la zone supérieure du hublot Add Door, jusqu'à ce que vous entendiez un « clic » indiquant le déverrouillage. Tirez sur la poignée du hublot Add Door pour l'ouvrir.
- Ouvrez le hublot Add Door et mettez du linge ou de l'adoucissant dans le tambour.
- Poussez le hublot Add Door jusqu'à ce que vous entendiez un « clic » indiquant sa fermeture.
- Appuyez et maintenez enfoncé Départ/Pause (Maintenir enfoncé pour démarrer) pour reprendre l'opération.
Attention
N'exercez pas une force excessive sur le hublot Add Door. Vous pourriez le casser.
L'eau se trouvant à l'intérieur du tambour ne fuira pas si le hublot Add Door est fermé correctement. Des gouttes d'eau peuvent se former autour du hublot, mais elles ne fuiront pas de l'intérieur du tambour.
Attention
- N'ouvrez pas le hublot Add Door si de la mousse s'est formée à l'intérieur du tambour et qu'elle s'est montée au-dessus du niveau du hublot Add Door.
- N'essayez pas d'ouvrir le hublot Add Door tant que le lave-linge est en marche, sans avoir d'abord appuyé sur le bouton Départ/Pause (Maintenir enfoncé pour démarrer). Veuillez noter que le hublot Add Door peut être ouvert involontairement (sans appuyer sur le bouton Départ/Pause (Maintenir enfoncé pour démarrer)) lorsque le lavage est terminé.
- N'ajoutez pas une charge excessive à travers le hublot Add Door. Les performances pourraient être dégradées.
- N'utilisez pas la zone inférieure du hublot Add Door comme poignée. Vous pourriez y coincer vos doigts. Assurez-vous que les vêtements ne sont pas coincés dans le hublot Add Door.
- Tenez vos animaux de compagnie éloignés du lave-linge, en particulier du hublot Add Door.
- Lorsque vous utilisez de l'eau chaude pour le lavage, de l'eau peut sembler fuir du hublot Add Door après avoir ouvert et fermé le hublot Add Door. Ceci est normal : la vapeur émergeant lors de l'ouverture du hublot Add Door a refroidi et a formé des gouttes d'eau sur la surface.
- Lors de la fermeture du hublot Add Door, ce dernier se ferme hermétiquement et il ne peut pas y avoir de fuite d'eau. Toutefois, vous pouvez constater ce qui semble être une fuite d'eau autour du hublot ; de l'eau résiduelle restant autour du hublot Add Door peut former des gouttes d'eau. Ceci est normal.
- Ni le hublot principal, ni le hublot Add Door ne peuvent être ouverts lorsque la température de l'eau est supérieure à 50° C. Si le niveau d'eau à l'intérieur du tambour est au-dessus d'un certain point, le hublot principal ne peut pas être ouvert.
- Si un code d'information de DDC apparaît sur l'écran, reportez-vous à la section « Codes d'information » pour connaître les actions suggérées.
- Gardez le hublot Add Door et son environnement propre en tout temps. Des débris ou de la lessive sur ou autour des joints du hublot Add Door peuvent causer une fuite.
Sécurité infant
Pour empêcher les enfants ou les petits de démarrer accidentellement ou de régler le lave-linge, Child Lock (Sécurité infant) verrouille toutes les touches, à l'exception de la touche Marche/Arrêt.
Pour activer child lock (sécurité infant)
- Maintenez simultanément enfoncées les touches - et + (de l'option Arrêt différé) pendant 3 secondes. Ensuite, appuyez et maintenez enfoncée Départ/Pause (Maintenir enfoncée pour démarrer) pour activer. Le hublot se verrouille et l'indicateur de Sécurité infant s'allume.
Pour désactiver temporairement la fonction sécurité infant
Vous pouvez désactiver temporairement la fonction Child Lock (Sécurité infant) pendant 1 minute. Le hublot est déverrouillé pendant 1 minute et l'indicateur Child Lock (Sécurité infant) clignote.
- Maintenez simultanément enfoncées les touches - et + (de l'option Arrêt différé) pendant 3 secondes.
- Si vous ouvrez le hublot 1 minute ou plus après avoir désactivé la fonction Child Lock (Sécurité infant), une alarme retentit pendant 2 minutes maximum.
- Si vous fermez le hublot dans les 2 minutes, le hublot se verrouille et la fonction Child Lock (Sécurité infant) est reactivée. Si vous ne fermez pas le hublot ou si le hublot n'est pas correctement fermé, l'alarme continue de sonner pendant 2 minutes. Pour ajouter du linge après avoir activé la fonction Child Lock (Sécurité infant), désactivez d'abord la fonction Child Lock (Sécurité infant) ou redémarrez le lave-linge.
Pour annuler la fonction sécurité infant
- Maintenez simultanément enfoncés - et + (de l'option Arrêt différé) pendant 3 secondes, puis maintenez les touches enfoncées pendant 3 secondes pour annuler Child Lock (Sécurité infant). Le hublot se verrouille et l'indicateur de Sécurité infant s'allume.
Son activé/désactivé
Vous pouvez allumer ou éteindre le son du lave-linge. Lorsque cette fonction est réglée sur Off, l'alarme AddWash, la mélodie de l'achèvement du cycle et le bip d'alimentation ne sonnent pas. Cependant, les autres sons restent actifs.
Pour couper le son, maintenez appuyé le bouton Options pendant 3 secondes. Pour activer le son, maintenez de nouveau appuyé pendant 3 secondes. - Vos réglages resteront effectifs même après le redémarrage de l'appareil.
Connexion wi-fi
Sur votre smartphone, accédez aux Paramètres et allumez la connexion sans fil et sélectionnez un AP (Point d'accès).
- Cet appareil est conçu uniquement pour usage domestique (classe B) et peut être utilisé dans toutes les zones résidentielles.
- Cet appareil peut provoquer des interférences sans fil, et ni le fabricant ni l'installateur de cet appareil ne peuvent fournir une mesure de sécurité de quelque nature que ce soit.
- Les méthodes de cryptage recommandées sont WPA/TKIP et WPA2/AES. Les protocoles Wi-Fi nouvellement développés ou les protocoles Wi-Fi non approuvés ne sont pas pris en charge. La sensibilité à la réception d'un réseau sans fil peut être affectée par les environnements sans fil qui l'entourent.
- Si votre fournisseur d'accès Internet a enregistré l'adresse MAC de votre PC ou le module modem pour une utilisation permanente, votre lave-linge Samsung ne parvient pas à se connecter à Internet. Si tel est le cas, contactez votre fournisseur d'accès Internet.
- Le pare-feu Internet peut interrompre votre connexion Internet. Si cela se produit, contactez votre fournisseur d'accès Internet.
- Si la panne d'Internet se poursuit après avoir suivi les recommandations de votre fournisseur d'accès Internet, contactez un détaillant ou un centre de service Samsung local.
- Pour installer des routeurs câblés et sans fil, reportez-vous au mode d'emploi du réseau que vous utilisez. Le lave-linge Samsung prend en charge les protocoles Wi-Fi 2,4 GHz. Le lave-linge Samsung prend en charge les protocoles IEEE802.11 b/g/n (2,4 GHz), Soft-AP
- (IEEE802.11n est recommandé)
- Un routeur cable/sans fil non approuvé ne pas se connecter au lave-linge.
Téléchargement
Sur un marché d'applications (Google Play Store, Apple App Store, Samsung Galaxy Apps), trouvez l'application Samsung Connect avec un terme de recherche de « Samsung Connect ». Téléchargez et installez l'application sur votre appareil.
- L'application Samsung Connect est disponible sur les appareils tiers avec Android OS 6.0 (Marshmallow) ou supérieur, les appareils Samsung avec Android OS 5.0 (Lollipop) ou supérieur et les périphériques iOS avec iOS 10.0 ou supérieur. Pour les iPhones, il doit s'agir de l'iPhone 6 ou supérieur. L'application est optimisée pour les smartphones Samsung (Galaxy S et Note Series).
- Certaines fonctions de l'application peuvent fonctionner différemment sur des dispositifs tiers. L'application est susceptible d'être modifiée sans préavis pour des performances améliorées.
S'identifier
Vous devez d'abord vous connecter à Samsung Connect avec votre compte Samsung. Pour créer un nouveau compte Samsung, suivez les instructions sur l'application. Vous n'avez pas besoin d'une application distincte pour créer votre compte.
Si vous possédez un compte Samsung, utilisez le compte pour vous connecter. Un utilisateur enregistré de smartphone Samsung se connecte automatiquement.
Pour enregistrer votre appareil sur samsung connect
- Assurez-vous que votre smartphone est connecté à un réseau sans fil. Dans le cas contraire, allez aux Settings (Paramètres) et allumez la connexion sans fil et Sélectionnez un AP (Point d'accès).
- Sélectionnez pour exécuter Samsung Connect sur votre smartphone.
- Lorsqu'un message "A new device is found." (« Un nouveau dispositif est trouvé ») s'affiche, Sélectionnez Add (Ajouter).
- Si aucun message ne s'affiche, Sélectionnez + et Sélectionnez votre lave-linge dans une liste de dispositifs disponibles. Si votre lave-linge n'est pas répertorié, Sélectionnez Device Type (Type de dispositif) > Specific Device Model (Modèle de dispositif spécifique), puis ajoutez votre lave-linge manuellement.
- Enregistrez votre lave-linge sur l'application Samsung Connect comme suit.
a. Connectez-vous à Samsung Connect avec votre compte Samsung. b. Activez une connexion Wi-Fi. c. Ajoutez votre lave-linge à Samsung Connect. Assurez-vous que votre lave-linge est connecté à Samsung Connect. d. Une fois l'enregistrement terminé, votre lave-linge apparait sur votre smartphone.
Application lave-linge
Contrôle intégré : Vous pouvez surveiller et contrôler votre lave-linge à la fois à la maison et en déplacement.
- Sélectionnez l'icône Lave-linge sur Samsung Connect. La page Lave-linge apparait.
- Vérifiez le statut de l'opération ou les notifications relatives à votre lave-linge et modifiez les options ou les paramètres si nécessaire.
Fonctionnement
Samsung Connect
| Catégorie | Point de contrôle | Description |
| Surveillance | Statut de lavage | Vous pouvez vérifier le cycle actuel et ses options et le temps de cycle restant. |
| Smart Control | Le statut Smart Control est affiché pour le lave-linge. |
| Contrôle automatique | Utilisez ceci pour vérifier si le lave-linge fonctionne normalement. |
| Contrôleur d'énergie | Utilisez ceci pour surveiller l'état de consommation d'énergie. |
| Contrôle | Départ/Pause/Annuler | Sélectionnez un programme et les options nécessaires, puis Sélectionnez Départ/Pause/Annuler pour démarrer une opération, arrêter temporairement ou annuler l'opération en cours. |
| Mes Favoris | Ajoutez les programmes et les options gratuitesment utilisés à Mes favorsis pour une utilisation ultérieure. |
| Notification | Programme terminé | Vous avertit que le programme actuel est terminé. |
| Alarme AddWash (modèles applicables uniquement) | Vous informe de l'avout d'une nouvelle charge. |
| Linge restant (uniquemment modèles applicables) | Vous informe du linge restant après la fin d'un programme. |
| Q-Rator | Menu de lessive * | Vous pouvez sélectionner le type de tissu, la couleur et le niveau de saleté afin d'obtenir des recommendations d'options et de cycles de lavage que vous pouvez démarrer immédiatement. |
| Planificateur de lessive * | Vous pouvez régler l'heure à laquelle vous souhaitez qu'un cycle se termine. Une fois que vous avez régle l'heure voulue, le cycle recommendé se terminera à l'heure que vous avez réglée, et vous pouvez démarrer ou réserver le cycle commandé. |
| Assistant HomeCare * | Il fournit un rapport régulier avec une analyse de l'état de fonctionnement de la machine dans une fréquence définie par l'utilisateur (chaqueSEAIME). Vous pouvez utiliser ce rapport standard pour vérifier votre modèle d'utilisation, les besoin de maintenance et la consommation d'énergie ** pour la période définie. |
| * Nécessite 'Samsung Connect', disponible sur Android et iOS. Enregistrement requis. ** Résultats individuels uniquement. |
Déclaration de logiciel open source
Le logiciel inclus dans ce produit contient un logiciel de source libre. Vous pouvez obtenir l'intégralité du code source correspondant pour une période de trois ans après le dernier envoi de ce produit en adressant un e-mail à mailto: oss.request@samsung.com.
Vous pouvez également obtenir l'intégralité du code source correspondant via un support physique tel qu'un CD-ROM; un coût minimal sera alors demandé.
L'URL suivante : http://opensource.samsung.com/opensource/SMART_AT_051/seq/0 conduit à la page de téléchargement du code source rendu disponible et aux informations de licence de source libre liées à ce produit. Cette offre est valide pour quiconque, recevant cette information.
Par la présente, Samsung Electronics déclare que l'appareil de type équipement radio est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante : La déclaration officielle de conformité se trouve à http://www.samsung.com, accédez à Support (Assistance) > Search Product Support (Recherche assistance produit) et saisissez le nom du modèle.
Puissance maximale de l'émetteur Wi-Fi : 20 dBm à 2,412GHz - 2,472GHz
Maintenance
Gardez-vous le lave-linge propre pour éviter que les performances ne se détériorent et pour préserver le cycle de vie.
Nettoyage tambour+
Exécutez ce programme régulièrement pour nettoyer le tambour, et pour enlever les bactéries de celui-ci. Ce cycle chauffe l'eau entre 60°C et 70°C, et élimine également la saleté accumulée du joint en caoutchouc.
- Appuyez sur Marche/Arrêt pour permettre le lave-linge en marche.
- Tournez le sélecteur de programme pour sélectionner un Nettoyage Tambour+.
- Appuyez et maintenez enfoncé Départ/Pause (Maintenir enfoncé pour démarrer).
Attention
N'utilisez pas d'agents de nettoyage pour nettoyer le tambour. Les résidus chimiques dans le tambour peuvent endommager le linge ou le tambour du lave-linge.
Rappel nettoyage tambour+
- Le rappel Nettoyage Tambour apparait sur l'écran principal une fois tous les 40 lavages. Il est conseillé d'exécuter régulièrement le Nettoyage Tambour+.
- Lorsque vous voyagez, ce rappel pour la première fois, vous pouvez l'ignorer 6 fois de suite. À partir du 7ème lavage, le rappel n'apparait plus. Cependant, il apparait de nouveau au 40ème lavage.
Smart check
Pour activer cette fonction, vous devez d'abord télécharger l'application Samsung Smart Washer dans le Play Store ou l'App Store, et l'installer sur un dispositif mobile disposant d'une fonction caméra.
La fonction Smart Check (Contrôle intelligent) doit être optimisée pour : Les séries Galaxy & iPhone (modèles applicables uniquement).
- Lorsque le lave-linge détecte un problème à vérifier, un code d'information apparait à l'écran. Pour entrer en mode Contrôle intelligent, maintenez enfoncées Rincage et Essorage simultanément pendant 3 secondes.
- Le lave-linge démarre la procédure d'autodiagnostic et affiche un code d'information en cas de détection d'un problème.
- Lancez l'application Samsung Smart Washer sur votre dispositif mobile, et tapez Smart Check.
- Placez le dispositif mobile après de l'affichage du lave-linge de sorte que la caméra du smartphone et le lave-linge soient l'un en face de l'autre. Le code information sera alors automatiquement reconnu par l'application.
- Quand le code information est correctement reconnu, l'application fournit des informations détaillées sur le problème avec les actions appropriées.
Le nom de la fonction, Contrôle intelligent, peut varier selon la langue. - Si le lave-linge reflète une lumière sur l'affichage, l'application n'a pas pu reconnaître le code information. - Si l'application n'a pas pu reconnaître le code Smart Check (Contrôle intelligent) de manière consécutive, saisissez manuellement le code information sur l'écran de l'application.
Vidange d'urgence
Dans le cas d'une panne de courant, vidangez l'eau du tambour avant d'enlever le linge.
- Coupez l'alimentation et débranchez le lave-linge de la prise électrique.
- Appuyez doucement sur la partie supérieure du couvercle du filtre (A) pour ouvrir.
- Placez un réservoir vide et assez grand autour du couvercle, et étirez le tube de vidange d'urgence autour du couvercle jusqu'au réservoir tout en tenant le capuchon du tube (B).
- Ouvrez le capuchon du tube et laissez l'eau du tuyau de vidange d'urgence (C) s'écouler dans le réservoir.
- Quand c'est terminé, fermez le capuchon du tube et réinsérez le tube. Puis, fermez le couvercle du filtre.
Utilisez un réservoir assez grand car il peut y avoir plus d'eau que prévu dans le tambour.
Surface du lave-linge
Utilisez un chiffon doux avec un détergent ménager non-abrasif. Ne versez pas d'eau sur le lave-linge.
- Ouvrez le hublot Add Door.
- Utilisez un chiffon humide pour nettoyer le hublot Add Door.
- N'utilisez pas de produits de nettoyage. Cela pourrait entraîner une décoloration.
- Faites preuve de prudence lors du nettoyage du joint en caoutchouc et du mécanisme de verrouillage (A).
- Dépoussiérez la zone du hublot régulièrement.
- Essuyez et fermez le hublot Add Door jusqu'à entendre un « clic »
Attention
N'exercez pas de force sur le hublot Add Door. Vous pourriez le casser. - Ne laissez pas le hublot Add Door ouvert lorsque le lave-linge est en marche. - Ne placez en aucun cas des objets lourds sur le hublot Add Door. - Pour éviter des blessures corporelles, ne touchez pas le hublot Add Door lorsque le tambour tourne. - N'ouvre pas le hublot Add Door lorsque le lave-linge est en marche. Cela pourrait entraîner des blessures corporelles. - Ne manipulez pas le tableau de fonctions lorsque le hublot Add Door est ouvert. Vous pourriez vous blesser ou provoquer une défaillance du système. N'insérez aucun autre objet que du linge. N'inserez pas d'articles volumineux dans le tambour à travers le hublot Add Door. - Ne tirez pas sur le joint en caoutchouc du hublot Add Door lors du nettoyage. Vous pourriez l'endommager.
Filtrefin
Nettoyez le filtre fin du tuyau d'arrivée d'eau une ou deux fois par an.
- Coupez le lave-linge et débranchez le cordon d'alimentation.
- Fermez le robinet d'eau.

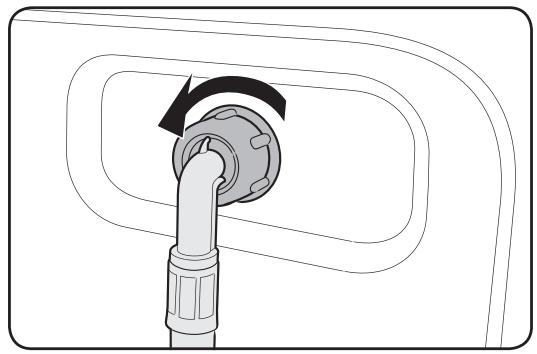

- Dévissez et débranchez le tuyau d'arrivée d'eau situé à l'arrière du lave-linge. Couvrez le tuyau avec un chiffon pour éviter que l'eau ne se repande.
- Utilisez des pinces pour retirer le filtre à maille de la vanne d'entrée.
- Immergez le filtré à maille dans l'eau en veillant à ce que le raccord filtré soit lui aussi sous l'eau.
- Séchez le filtre fin à l'objet.
- Réinsérez le filtre à maille dans la vanne d'entrée, et reconnectez le tuyau d'eau à la vanne d'entrée.
- Ouvrez le robinet d'eau.
Si le filtre fin est obstrué, un code information « 4C » apparait sur l'écran.
Filtre de la pompe
Il est conseillé de nettoyer le filtre de la pompe 5 ou 6 fois par an pour éviter qu'il ne se bouche. Un filtre de pompe bouché peut réduire l'effet des bulles.
- Coupez le lave-linge et débranchez le cordon d'alimentation.
- Vidangez l'eau restante dans le tambour. Consultez la section « Vidange d'urgence »
- Appuyez doucement sur la zone supérieure du capot du contrôle pour ouvrir.

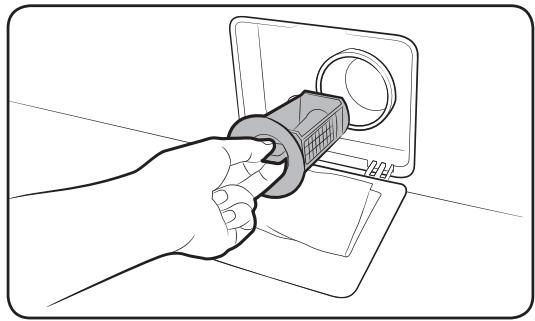

- Tournez le bouton du filtre de la pompe vers la gauche, et vidangez l'eau restante.
- Nettoyez le filtre de la pompe en utilisant des brosses douces. Assurez-vous que l'hélice de la pompe de vidange située dans le filtre n'est pas bloquée.
- Réinsérez le filtre de la pompe et tournez le bouton du filtre vers la droite.

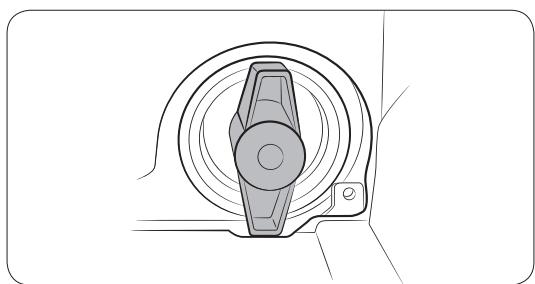

- Certains filtres de pompe disposent d'un bouton de sécurité pour éviter les accidents impliquant des enfants. Pour ouvrir le bouton de sécurité du filtre de la pompe, poussez-le et tournez-le dans le sens antihoraire. Le mécanisme à ressort du bouton de sécurité permet d'ouvrir le filtre. Pour fermer le bouton de sécurité du filtre de la pompe, tournez-le dans le sens horaire. Le ressort émet un cliquetis, ce qui est normal.
Si le filtre de la pompe est obstrué, un code information « 5C » apparait sur l'écran.
Attention
Assurez-vous que le bouchon du filtre soit correctement fermé après avoir nettoyé le filtre. Sinon cela pourrait provoquer une fuite. Assurez-vous que le filtre soit correctement inséré après l'avoir. Sinon cela pourrait provoquer une panne de fonctionnement ou une fuite.
Tiroir à lessive
- Tout en abaissant la manette d'ouverture à l'intérieur du tiroir, faites glisser le tiroir.
- Nettoyez les composants du tiroir dans de l'eau en utilisant une brosse douce.
- Nettoyez le recoin du tiroir en utilisant une brosse douce.
- Réinsérez le levier de desserrage et le compartiment pour lessive liquide dans le tiroir.
- Faites glisser le tiroir vers l'intérieur pour le fermer.
Pour enlever la lessive restante, effectuez le programme Rinçage + Essorage, avec le tambour vide.
Récupération après gel
Le lave-linge peut geler quand la température tombe en-dessous de 0°C
- Coupez le lave-linge et débranchez le cordon d'alimentation.
- Versez de l'eau chaude sur le robinet d'eau pour assouplir le tuyau d'arrivée d'eau.
- Débranchez le tuyau d'arrivée d'eau et immergez-le dans de l'eau chaude.
- Versez de l'eau chaude dans le tambour et laissez agir environ 10 minutes.
- Raccordez le tuyau d'arrivée d'eau au robinet d'eau.
Si le lave-linge ne fonctionne toujours pas normalement, répétez les étapes ci-dessus jusqu'à ce qu'il fonctionne normalement.
Faites attention à une inutilisation prolongée
Évitez de laisser le lave-linge inutilisé pendant une durée prolongée. Si c'est le cas, vidangez le lave-linge et débranchez le cordon d'alimentation.
- Tournez le Sélecteur de programme pour sélectionner un programme Rincage + Essorage.
- Videz le tambour, appuyez et maintenez enfoncé Départ/Pause (Maintenir enfoncé pour démarrer).
- Quand le programme est terminé, fermez le robinet d'eau et débranchez le tuyau d'arrivée d'eau.
- Coupez le lave-linge et débranchez le cordon d'alimentation.
- Ouvrez le hublot pour laisser l'air circuler par le tambour.
Points de contrôle
Si vous rencontrez un problème avec votre lave-linge, vérifiez d'abord le tableau ci-dessous et essayez les suggestions proposées.
| Problème | Action |
| Ne démarre pas. | • Assurez-vous que le lave-linge est branché.
• Assurez-vous que la porte est bien fermée.
• Assurez-vous que les robinets d'eau sont ouverts.
• Assurez-vous d'appuyer ou de taper sur Départ/Pause (Maintenir enforcé pour démarrer) pour démarrer le lave-linge.
• Assurez-vous que Sécurité infant n'est pas activé.
• Avant que le lave-linge commence à se replir, il fera une série de bruits de cloquetis pour contrôler le verrouillage de la porte et effectuera une brève vidange.
• Vérifiez le fusible ou réinitialisez le disjoncteur. |
| L'alimentation d'eau est insuffisante, ou il n'y a pas d'alimentation d'eau. | • Ouvrez complètement le robinet d'eau.
• Assurez-vous que la porte est bien fermée.
• Assurez-vous que le tuyau d'eau n'est pas gelé.
• Vérifiez que le tuyau d'arrivée d'eau n'est pas coudé ou obstrué.
• Assurez-vous qu'il y a suffisamment de pression d'eau. |
| Après un programme, de la lessive resté dans le tiroir à détergent. | • Assurez-vous que la pression d'eau est suffisante pour faire fonctionner le lave-linge.
• Assurez-vous que de la lessive a été ajoutée dans le bac central du tiroir à lessive.
• Assurez-vous que le capuchon de rinceage est bien inséré.
• Si vous utilisez de la lessive granulaire, assurez-vous que le sélecteur de lessive se trouve en position vers le haut.
• Enlevez le capuchon de rinceage et nettoyez le tiroir à lessive. |
| Vibrations ou bruits excessifs. | • Assurez-vous que le lave-linge est installé sur un sol plat et solide et non glissant.
Si le sol n'est pas plat, utilisez le pied de mise à niveau pour régler la hauteur du lave-linge.
• Assurez-vous que les vis de transport ont été retireées.
• Assurez-vous que le lave-linge n'est en contact avec aucun autre object.
• Assurez-vous que la charge de linge est bien équilibrée.
• Le moteur peut faire du nuit en fonctionnement normal.
• Des salopéttes ou vêtements décorés de parties métalliques peuvent faire du bruit lors du lavage. Ceci est normal.
• Des objets métalliques tels que les pieces peuvent faire du bruit. ÀpRES le lavage, enlever ces objets du tambour ou du compartment du filtre. |
Dépannage
| Problème | Action |
| Ne vidange pas et/ou n'essore pas. | S'assurer que le tuyau de vidange est redressé sur tout le système de vidange. Si vous trouvez un blocage dans la vidange, appelez le centre de service.Assurez-vous que le filtré à impuretés n'est pas bouché.Fermez la porte, puis appuyez ou tapez sur Départ/Pause (Maintenir enforcé pour démarrer). Pour votre sécurité, le lavelinge ne séchera pas et n'essorera pas tant que la porte ne sera pas fermée.Assurez-vous que le tuyau de vidange n'est pas gelé ni obstrué.Assurez-vous que le tuyau de vidange est racordé à un système de vidange qui n'est pas obtrué.Si le lave-linge ne recoit pas une alimentation suffisante, il peuttemporairement ne pas vidanger ou essorer.Dès que le lave-linge récapèrera suffisamment de puissance, ilfonctionnera normalement. |
| La porte ne s'ouvre pas. | Appuyez ou tapez sur Départ/Pause (Maintenir enforcé pour démarrer) pour arrêter le lave-linge.Lé mécanisme de verrouillage de la porte se désencclenchera aubout de quelques instants.La porte ne s'ouvrira pas avant 3 minutes après l'arrêt du lavelinge ou une fois l'alimentation coupée.Assurez-vous que toute l'eau du tambour a été vidangée.La porte peut ne pas s'ouvrir si de l'eau reste dans le tambour.Vidangez le tambour et ouvrez manuellement la porte.Assurez-vous que la lumière du verrouillage de la porte est coupée. La luzère du verrouillage de la porte se coupe une foisque le lave-linge a fini de vidanger. |
| Trop de mousse. | Assurez-vous de bien utiliser les types de lessives recommendés tel qu'appropié.Rutilisez de la lessive à haute efficacité (HE) pour éviter unequantité excessive de mousse.Réduisez le volume de lessive pour l'eau douce, les petitescharges ou les charges légèrement sales.De la lessive non-HE n'est pas recommendée. |
| Impossible demettre demettre plus delessive. | Assurez-vous que le volume de lessive et d'adoucissant restant ndépasse pas la limite. |
| Le lave-linge s'accrite. | • Branchez le cordon d'alimentation dans une prise en tension.
• Vérifiez le fusible ou réinitialisez le disjoncteur.
• Fermez la porte est appuyez ou tapez sur Départ/Pause (Maintenir enforcé pour démarrer) pour démarrer le lave-linge. Pour votre sécurité, le lave-linge ne sechera pas et n'essorera pas tant que la porte ne sera pas fermée.
• Avant que le lave-linge commence à se replir, il fera une série de bruits de cliquetis pour contrôler le verrouillage de la porte et effectuera une brève vidange.
• Il peut y avoir une période de pause ou de trempage dans le programme. Attendez un peu et le lave-linge redémarrera.
• Assurez-vous que le filtré à maille du tuyau d'alimentation d'eau sur les robinets d'eau n'est pas obstrué. Nettoyez périodiquement le filtré à maille.
• Si le lave-linge ne recoit pas une alimentation suffisante, il peut temporairement ne pas vidanger ou essorer. Dès que le lave-linge recupèrera suffisamment de puissance, il fonctionnera normalement. |
| Se remplit avec la mauvaise température d'eau. | • Ouvrez complètement les deux robinets.
• Assurez-vous que la sélection de température est correcte.
• Assurez-vous que les tuyaux sont raccordés aux bons robinets. Vidangez les conduites d'eau.
• Assurez-vous que le chauffe-eau est réglé de manière à fournir de l'eau chaude à 120 °F (49 °C) au robinet. De même, vérifie la capacité du chauffe-eau et du taux de récapération.
• Déconnectez les tuyaux et nettoyez le filtré à maille. Le filtré à maille peut être obstrué.
• Quand le lave-linge se remplit, la température de l'eau peut changer puisque la fonction de contrôle automatique de la température contrôle la température de l'eau entrante. Ceci est normal.
• Quand le lave-linge se remplit, vous pouvez constater que seule de l'eau chaude et/ou seule de l'eau froide passé par le distributeur quand des Températures froides ou chaudes sont sélectionnées.
Il s'agit d'une fonction normale de la fonction de contrôle automatique de la température puisque le lave-linge détermine la température de l'eau. |
Dépannage
| Problème | Action |
| La charge est humide à la fin d'un programme. | Utilisez la vitesse d'essorage Élevée ou Très élevée.
Utilisez de la lessive à haute efficacité (HE) pour réduire la quantité excessive de mousse.
La charge est trop petite. De petites charges (un ou deux articles) peuvent provoquer un déséquilibre et ne pas essorer complètement.
Assurez-vous que le tuyau de vidange n'est pas entortillé ni obstrué. |
| Fuites d'eau. | Assurez-vous que la porte est bien fermée.
Assurez-vous que tous les raccords des tuyaux sont étanches.
S'assurer que l'extrémité du tuyau de vidange est correctement inséré et fixé sur le système de vidange.
Éviter les surcharges.
Utiliserez de la lessive à haute efficacité (HE) pour éviter une quantité excessive de mousse. |
| Odeurs. | Une quantité excessive de mousse peut s'amasser dans les recoins peut provoquer des mauvaises odeurs.
Lancez des programmes de nettoyage pour assainir périodiquement.
Nettoyez le joint de la porte (diaphragme).
Séchez l'intérieur du lave-linge une fois un programme terminé. |
| Aucune bulle apparente (Modèles Bubbleshot uniquement). | La surcharge peut filtrer les bulles.
Du linge extrémement sale peut ne pas générer de bulles. |
| Puis-je ouvrir le Add Door à tout moment? | Le Add Door peut être uniquement ouvert quand l'indicateur apparait. Cependant, il ne s'ouvre pas dans les cas suivants:
- Quand le processus d'ébullition ou de séchage est en cours et que la température interne s'élevée.
- Si vous règlez la fonction Sécurité infant pour des raisons de sécurité.
- Quand le programme de lavage tambour ou de séchage tambour fonctionne et n'implique pas de linge supplémentaire. |
Si le problème persiste, contactez le service clientèle de Samsung le plus proche.
En cas de dysfonctionnement de votre lave-linge, un code d'information peut apparaître sur l'écran. Vérifiez le tableau ci-dessous et essayez les suggestions.
| Code | Action |
| 4C | L'eau n'arrive pas.
• Assurez-vous que les robinets d'eau sont ouverts.
• Assurez-vous que les tuyaux de vidange ne sont pas obstrués.
• Assurez-vous que les robinets d'eau ne sont pas gelés.
• Assurez-vous que le lave-linge fonctionne avec une pression d'eau suffisante.
• Assurez-vous que le robinet d'eau froide et le robinet d'eau chaude sont bien raccordés.
• Nettoyez le filtré à maille car il peut être obstrué. |
| NOTE
Quand le lave-linge affiche le code « 4C », il vidange pendant 3 minutes. Pendant ce temps, la touche Marche/Arrêt n'est pas fonctionnelle. |
| 4C2 | • Assurez-vous que le tuyau d'acciviée d'eau froide est bien raccordé au robinet d'eau froide.
S'il est raccordé au robinet d'eau chaude, le linge peut être déformé avec certains programmes. |
| 5C | L'eau n'est pas vidangée.
• Assurez-vous que le tuyau de vidange n'est pas gelé ni obstrué.
• Assurez-vous que le tuyau de vidange est positionné correctement, selon le type de raccordement.
• Nettoyez le filtré à débris car il peut être obstrué.
• S'assurer que le tuyau de vidange est redressé sur tout le système de vidange.
• Si le code information reste, contactez un centre de service client. |
| DC | Utilisation du lave-linge avec la porte ouverte.
• Assurez-vous que la porte est bien fermée.
• Assurez-vous que le linge n'est pas pris dans la porte. |
Dépannage
| Code | Action |
| DC1 | Le verrouillage/déverrouillage du hublot principal ne fonctionne pas correctement.
• Arrêtez l'appareil et redémarrez le programme.
• Si le code information reste, contactez un centre de service client. |
| DC3 | Le verrouillage/déverrouillage du hublot Add Door ne fonctionne pas correctement.
• Arrêtez l'appareil et redémarrez le programme.
• Si le code information reste, contactez un centre de service client. |
| OC | L'eau déborde.
• Redémarrez après essorage.
• Si le code information reste sur l'affichage, contactez un centre de service Samsung. |
| LC, LC1 | Vérifiez le tuyau de vidange.
• Assurez-vous que l'extrémité du tuyau de vidange est placée sur le sol.
• Assurez-vous que le tuyau de vidange n'est pas obstrué.
• Si le code information reste, contactez un centre de service client.
NOTE
Quand le lave-linge affiche le code « LC,LC1», il vidange pendant 3 minutes. Pendant ce temps, la touche Marche/Arrêt n'est pas fonctionnelle. |
| UB | L'essorage ne fonctionne pas.
• Assurez-vous que le linge est réparti de manière uniforme.
• Assurez-vous que le lave-linge se trouve sur une surface plate et stable.
• Rééquilobrez la charge. Si seul un vétements nécessite un lavage, tel qu'une robe de,chambre ou un jean, l'essorage final peut ne pas être satisfaisant, et un message de contrôle « UB » s'affichera à l'écran. |
| 3C | Vérifiez le fonctionnement du moteur.
• Essayez de redémarrer le programme.
• Si le code information reste, contactez un centre de service client. |
| 3CP | Vérifiez le fonctionnement du moteur du pulsateur.
• Essayez de redémarrer le programme.
• Si le code information reste, contactez un centre de service client. |
| UC | Le contrôle électronique doit être vérifié (Erreur surtension).
• Vérifiez le PCB et le faisceau de câbles.
• Vérifier si l'alimentation arrive correctement.
• Si le code information reste, contactez un centre de service client. |
| Faible tension détectée
• Vérifiez si le cordon d'alimentation est branché.
• Si le code information reste, contactez un centre de service client. |
| HC | Contrôle du chauffage de la température élevée
• Si le code information reste, contactez un centre de service client. |
| 1C | Le capteur de niveau d'eau ne fonctionne pas correctement.
• Essayez de couper et de redémarrer le programme.
• Vérifiez le faisceau de câbles du capteur de niveau d'eau.
• Si le code information reste, contactez un centre de service client.
© NOTE
Quand le lave-linge affiche le code « 1C», il vidangependant 3 minutes. Pendant ce temps, la touche Marche/Arrêt n'est pas fonctionnelle. |
| 8C | Le capteur MEMS ne fonctionne pas correctement.
• Arrêtez l'appareil et redémarrrez le programme.
• Si le code information reste, contactez un centre de service client. |
| AC | Vérifiez les communications enter réseau et sous-PBA.
• Essayez de couper et de redémarrer le programme.
• Si le code information reste, contactez un centre de service client. |
Dépannage
| Code | Action |
| AC6 | Vérifiez les communications entre les cartes de circuit imprimé principale et de l'onduleur.
• En fonction de l'état, le lave-linge peut revenir automatiquement en fonctionnement normal.
• Arrêtez l'appareil et redémarrez le programme.
• Si le code information reste, contactez un centre de service client. |
| DDC | Ce message apparait lorsque vous ouvrez le hublot Add Door sans avoir appuyé sur le bouton Départ/Pause (Maintenir,enforcé pour démarrer). Si c'est le cas, effectuez l'une des opérations suivantes:
• Appuyez sur le hublot Add Door pour fermer correctement. Ensuite, appuyez et maintainez enforcé Départ/Pause (Maintenir,enforcé pour démarrer) pour essayer à nouveau.
• Pour ajouter du linge, ouvrez le hublot Add Door et mettez du linge. Fermez le hublot Add Door correctement. Puis, appuyez et maintenez enforcé Départ/Pause (Maintenir,enforcé pour démarrer) pour reprendre l'opération. |
Si un code d'informations continue à apparaître sur l'écran, contactez le service clientèle Samsung le plus proche.
Tableau des symboles d'entretien des textiles
Les symboles suivants offrent des conseils sur l'entretien des vêtements. Les symboles textile sont au nombre de quatre ; ils sont généralement numérotés dans l'ordre suivant : lavage, blanchiment, séchage et repassage et, au besoin, nettoyage à sec. L'utilisation de ces symboles garantit la cohérence des informations entre les fabricants de vêtements (articles domestiques ou importés). Observe les consignes associées à chaque symbole textile pour optimiser la durée de vie de votre linge et limiter les problèmes de lavage.
| Textile résistant | | Repassage interdit |
| Textile délicat | A | Nettoyage à sec avec tous les dissolvants habituels |
| 95 | Lavage à 95 °C | ○ | Nettoyage à sec |
| 60 | Lavage à 60 °C | P | Nettoyage au perchlorure, combustible léger, alcool pur ou R113 uniquement |
| 40 | Lavage à 40 °C | F | Nettoyage au carburant d'aviation, alcool pur ou R113 uniquement |
| 30 | Lavage à 30 °C | × | Nettoyage à sec interdit |
| Lavage à ma main uniquement | - | Séchage à plat |
| Nettoyage à sec uniquement | III | Séchage sur cintre, sans essorage |
| d | Chlorage dilué à froid | | Séchage sur cintre |
| Chlorage interdit | | Séchage en machine possible, température modérée |
| Repassage à 200 °C maximum | | Séchage en machine possible, températureasse |
| Repassage à 150 °C maximum | × | Séchage en machine interdit |
| Repassage à 100 °C maximum | | |
Protection de l'environnement
- Cet appareil a été fabriqué à partir de matériel aux recyclables. Si vous souhaitez vous en séparer, veillez respecter les normes locales en vigueur en matière de mise au rebut des déchets. Coupez le cordon d'alimentation de façon à ce que l'appareil ne puisse plus être raccordé à une source électrique. Retirez le hublot afin d'éviter que de jeunes enfants ou des animaux ne se retrouvent piégés dans l'appareil.
- Ne dépassez pas les quantités de lessive préconisées par le fabricant de la lessive.
- N'utilisez de produits détachants et blanchissants avant le cycle de lavage qu'en cas d'absolue nécessité.
- Économisez de l'eau et de l'électricité en ne faisant tourner que des charges pleines (la charge varie en fonction du programme utilisé).

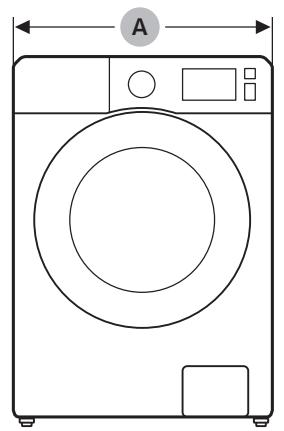

Fiche technique
L'astérisque(s) signifie un modèle variable et peut varier de (0-9) ou (A-Z).
| Type | Lave-linge à chargement frontal |
| Nom du modele | WW90M64**** |
| Dimensions | L600mm X P600mm X H850mm |
| Pression de l'eau | 50-800 kPa |
| Poids net | 77,0 kg |
| Capacité de lavage et d'essorage | 9,0 kg |
| Consommation | Lavage et chauffage | 220 V | 2000 W |
| 240 V | 2400 W |
| Vitesses d'essorage | 1400 tr/min |
| Type | Lave-linge à chargement frontal |
| Nom du modele | WW80M64**** |
| Dimensions | L600mm X P600mm X H850mm |
| Pression de l'eau | 50-800 kPa |
| Poids net | 77,0 kg |
| Capacité de lavage et d'essorage | 8,0 kg |
| Consommation | Lavage et chauffage | 220 V | 2000 W |
| 240 V | 2400 W |
| Vitesses d'essorage | 1400 tr/min |
La conception et les spécifications sont sujettes à changement sans avis préalable à des fins d'amélioration de la qualité.
Caractéristiques techniques
| A | 600 mm |
| B | 850 mm |
| C | 600 mm |
| D | 680 mm |
| E | 1100 mm |
La conception et les spécifications sont sujettes à changement sans avis préalable à des fins d'amélioration de la qualité.
Selon la réglementation (UE) n° 1061/2010
L'astérisque(s) signifie un modèle variable et peut varier de (0-9) ou (A-Z).
| Samsung |
| Nom du modele | WW90M64**** | WW80M64**** |
| Capacité | kg | 9,0 | 8,0 |
| Classe énergétique | A+++ | A+++ |
| Consommation d'énergie annuelle (Elle est basée sur les 220 cycles de lavage standard pour les programmes Coton standards à 60 °C et à 40 °C en charge pleine et en demi-charge, et sur la consommation des modes de mise sous et hors tension. La consommation d'énergie réelle dépendra de la façon dont l'appareil est utilisé.) | kWh/an | 130 | 116 |
| Consommation électrique |
| Le programme standard pour coton à 60 °C en charge pleine | kWh | 0,59 | 0,51 |
| Le programme standard pour coton à 60 °C en demi-charge | kWh | 0,57 | 0,51 |
| Le programme standard pour coton à 40 °C en demi-charge | kWh | 0,55 | 0,51 |
| La consommation d'énergie pondérée du mode Éteint. | W | 0,48 | 0,48 |
| La consommation d'énergie pondérée du mode Veille. | W | 5,00 | 5,00 |
| Consommation d'eau annuelle (Elle basée sur les 220 cycles de lavage standard pour les programmes Coton à 60 °C et à 40 °C en charge pleine et en demi-charge. La consommation d'eau réelle dépendra de la façon dont l'appareil est utilisé.) | L/an | 9400 | 8100 |
| Classe d'efficacité d'essorage |
| La classe d'efficacité de séchage et d'essorage sur une échelle de G (la moins efficace) à A (la plus efficace) | A | A |
| Vitesse d'essorage maximale | tr/min | 1400 | 1400 |
| Taux d'humidité résiduelle | % | 44 | 44 |
| Les programmes « □ Coton 60 °C et « □ Coton 40 °C correspondent au 'programme standard cotton 60 °C' et au 'programme standard cotton 40 °C'. Ils sont adaptés au nettoyage du linge normalement sale et sont les plus efficaces (en ce qui concerne la consommation d'eau et énergétique) pour ce type de linge. Dans ces programmes, la température de l'eau réelle peut être différente de la température déclarée. Veuilleux exécuter le mode calibrage après l'installation (se réferer à la section Lancer un calibrage (recommdé) de la page 27). |
| Durée d'un programme standard |
| Le programme standard pour coton à 60 °C en charge pleine | min | 211 | 211 |
| Le programme standard pour coton à 60 °C en demi-charge | min | 160 | 150 |
| Le programme standard pour coton à 40 °C en demi-charge | min | 140 | 135 |
| La durée du mode Veille (TI) | min | 3 | 3 |
| Le niveau sonore exprimé en dB(A) re 1 pW et arrondi au nombre entier le plus proche durant les phases de lavage et d'essorage pour le programme cotton standard à 60 °C en charge pleine; |
| Lavage | dB (A) re 1 pW | 49 | 49 |
| Essorage | dB (A) re 1 pW | 73 | 73 |
| Autonome |
La durée du programme peut varier selon les conditions d'alimentation en eau, la charge et le type de lessive.
Caractéristiques techniques
Informations sur les principaux programmes de lavage
| Modèle | Programme | Température (°C) | Capacité (kg) | Durée du cycle (min) | Taux d'humidité résiduelle (%) | Consommation d'eau (L/cycle) | Consommation électrique (kWh/cycle) |
| WW90M64**** | Coton | 20 | 4,5 | 79 | 56 | 60 | 0,23 |
| ← É Coton | 40 | 4,5 | 140 | 44 | 40 | 0,55 |
| 60 | 4,5 | 160 | 44 | 40 | 0,57 |
| 9,0 | 211 | 44 | 46 | 0,59 |
| Synthétiques | 40 | 4,0 | 134 | 35 | 66 | 0,68 |
| WW80M64**** | Coton | 20 | 4,0 | 79 | 56 | 53 | 0,22 |
| ← É Coton | 40 | 4,0 | 135 | 44 | 33 | 0,51 |
| 60 | 4,0 | 150 | 44 | 33 | 0,51 |
| 8,0 | 211 | 44 | 40 | 0,51 |
| Synthétiques | 40 | 4,0 | 134 | 35 | 66 | 0,68 |
Les valeurs indiquées sur le tableau ont été mesurées selon les conditions spécifiées dans la norme CEI 60456/EN 60456. Les valeurs réelles dépendront de la façon dont l'appareil est utilisé.
