UB-5838C - Tableau interactif PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau interactif
Marque	Panasonic
Modèle	UB-5838C
Dimensions (sans chevalet)	1.125 mm (H) × 1.998 mm (L) × 224 mm (P)
Dimensions (avec chevalet)	1.830 mm (H) × 1.998 mm (L) × 1.207 mm (P)
Poids (sans chevalet)	28 kg
Poids (avec chevalet)	38 kg
Nombre de panneaux	2
Zone de balayage	790 mm (H) × 1.722 mm (L)
Résolution de balayage (couleur)	1,7 × 1,7 point/mm (format A4 standard)
Modes de balayage	Couleur, Noir et Blanc
Supports de stockage	Clé USB, carte SD, imprimante externe, ordinateur
Formats de fichier	PDF, JPEG
Interface PC	USB 2.0 Full Speed
Nombre de copies (impression)	1 à 9
Fonction mot de passe	Oui, pour verrouiller l'accès
Pile pour horloge	CR2032 (lithium)
Accessoires fournis	Marqueurs (noir, rouge, bleu), effaceur, câble USB, cordon d'alimentation, mode d'emploi
Alimentation	Tension secteur (voir plaque d'identification)
Consommation	Voir plaque d'identification
Entretien	Nettoyage avec un chiffon humide bien essoré
Installation	Sur chevalet optionnel ou montage mural (par technicien qualifié)

FOIRE AUX QUESTIONS - UB-5838C PANASONIC

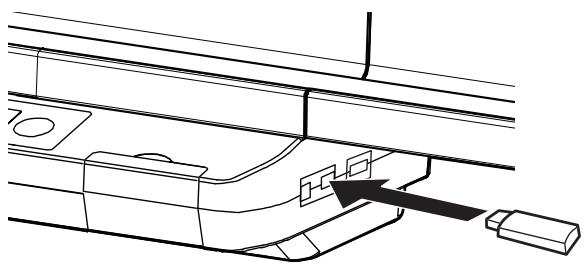

Comment numériser une image sur une clé USB ?

Branchez la clé USB sur le connecteur dédié, puis appuyez sur la touche marche/arrêt. L'image est sauvegardée automatiquement. Consultez les pages 18-19 du manuel pour plus de détails.

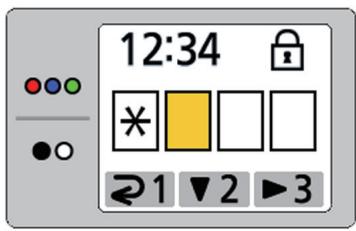

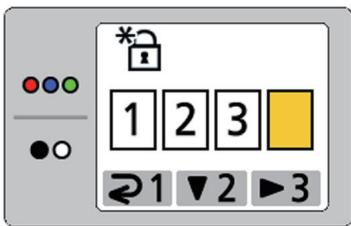

Comment définir un mot de passe ?

Appuyez sur la touche de configuration, naviguez jusqu'à l'option mot de passe, puis activez-la. Vous pouvez choisir un délai avant demande de mot de passe (15 min à 8 h). Saisissez ensuite un code à 4 chiffres. Voir page 27.

L'écran ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est bien branché. Si l'écran reste éteint, mettez l'appareil hors tension puis sous tension. Si le problème persiste, contactez le revendeur.

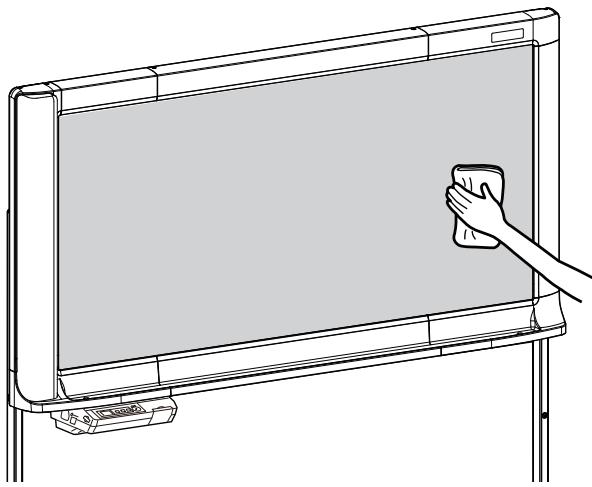

Comment nettoyer l'écran ?

Éteignez l'appareil et débranchez-le. Utilisez un chiffon humide bien essoré (pas de produits abrasifs ni d'alcool). Pour les tâches tenaces, un peu de détergent neutre dilué. Voir page 29.

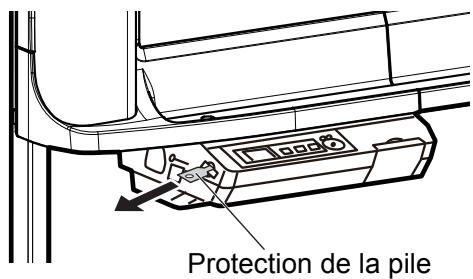

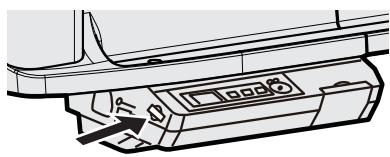

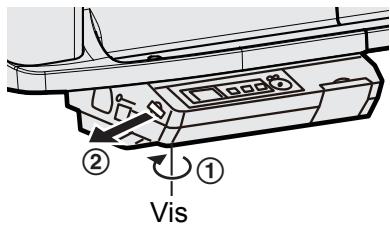

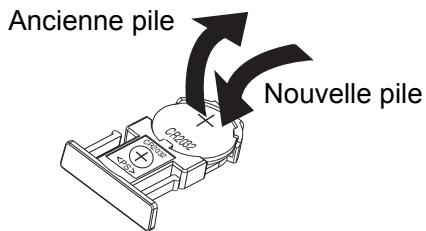

Comment remplacer la pile de l'horloge ?

Desserrez la vis du support de pile au dos du panneau de commande, retirez l'ancienne pile CR2032 et insérez-en une neuve (pôle + vers le haut). Refermez et réglez l'heure. Voir page 30.

Que faire si l'image numérisée est vide ou floue ?

Assurez-vous d'écrire avec des traits épais et appuyés, et que l'écran n'est pas exposé à une lumière intense. Nettoyez également l'écran si nécessaire. Voir le guide de dépannage page 31.

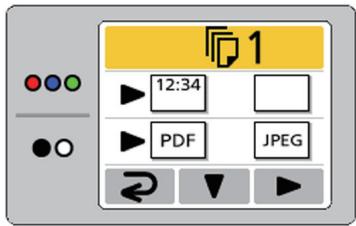

Comment imprimer plusieurs copies ?

Connectez une imprimante externe, appuyez sur la touche de configuration, puis utilisez la touche d'avance pour sélectionner le nombre de copies (1 à 9). Validez et appuyez sur marche/arrêt. Voir page 24.

Pourquoi mon ordinateur ne reconnaît-il pas le tableau ?

Vérifiez que le câble USB est correctement connecté et que l'appareil est en mode veille. Évitez les concentrateurs USB. Si le problème persiste, redémarrez l'ordinateur et le tableau. Voir page 21.

Comment utiliser une carte SD ?

Insérez la carte SD (SDHC non prise en charge) dans l'emplacement dédié. L'icône s'affiche. Sélectionnez le mode de balayage et appuyez sur marche/arrêt. Pour retirer la carte, appuyez dessus pour la déverrouiller. Voir page 19.

L'effaceur ne fonctionne plus, comment l'entretenir ?

Si la surface de l'effaceur est sale, retirez délicatement la feuille blanche ou grise encrassée en la tirant. Attention à n'enlever qu'une seule feuille. Voir page 29.

MODE D'EMPLOI UB-5838C PANASONIC

Chevalet Optionnel

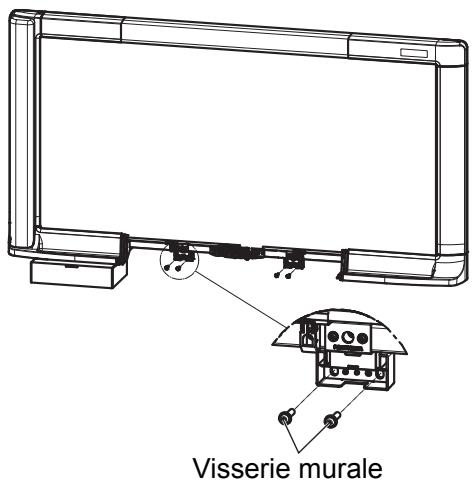

Montage mural

Tableau électronique

Numéro de module

UB-5838C

UB-5338C

L'appareil illustré est celui de la série UB-5838C.

(L'ensemble chevalet est optionnel.)

Manuel d'installation fourni (pour personnel technique qualifié)

• Pour assembler cet appareil, se référer aux pages 38 à 55 du Manuel d'installation.
• Avant d'utiliser cet appareil, prière de lire complètement le présent mode d'emploi et de le conserver pour consultation ultérieure.
• Cet appareil doit être installé par un technicien qualifié.

L'installation par des personnes non autorisées peut provoquer des problèmes de sécurité lors de l'utilisation de cet appareil.

Pour les états-unis uniquement:

• Pour connaître le revendeur autorisé le plus proche, appeler le 1-800-449-8989.

Merci d'avoir fait l'achat de ce tableau électronique Panasonic.

Pour en obtenir les performances optimales et l'utiliser en toute sécurité, lisez attentivement le présent mode d'emploi.

Accessoires

Vérifier que tous les éléments suivants sont inclus avec l'appareil. Dans le cas où un élément manquerait, contacter le revendeur.

Qtré

Qte

• Marqueurs (Noir, Rouge, Bleu)..... 1 de chaque

Cable USB 1

• Effaceur 1

Mode d'emploi 1

Cordon d'alimentation 1

• Carte de garantie* 1

*1 Pour les modèles destinés aux États-Unis uniquement.

Pour avoir des informations sur les éléments disponibles séparément, se référer à la page 37.

Remarques

• Le modele UB-5838C est un modele de grande taille. Le modeleUB-5338Cestunmodelede taillestandard.
• Ce mode d'emploi est basé sur le modèle UB-5838C.

Pour référence ultérieure

Date d'achat:

Numéro de série:

Nom et adresse du revendeur:

Tél:

Mise en garde sur la sauvegarde des données

Les données en mémoire peuvent être perdues ou modifiées lorsque le dispositif de stockage de données du système ou tout dispositif de stockage de données en option est affecté par une erreur d'utilisation, de l'électricité statique, des interférences électriques, des vibrations, de la poussière ou une coupure de courant consécutive d'un dysfonctionnement, d'une réparation ou d'une mauvaise commande exécutée par inadvertance. Avant d'utiliser cet appareil, il est impératif de prendre les précautions mentionnées dans ce mode d'emploi et dans la section d'aide, et de les respecter lors de l'utilisation.

Prière de prendre la précaution suivante :

• S'assurer d'avoir fait une copie de sauvegarde de toutes les données importantes.

Le fabricant déclare par la présente qu'il ne saurait être tenu en aucun cas responsable de toute perte ou modification de données stockées sur disquette, disque dur, disque optique ou toute autre forme de support de données.

Exigences de la commission fédérale américaine des communications (FCC) (pour les états-unis uniquement)

Remarques: Cet équipement a été testé et déclaré conforme aux limites définies pour les périphériques numériques de classe A, conformément à la section 15 de la réglementation FCC. Ces limites ont pour objectif de fournir une protection raisonnable contre les interférences nocives lorsque l'appareil est utilisé dans un environnement commercial. Cet appareil génère, utilise et peut émettre de l'énergie à fréquence radio et, s'il n'est pas installé et utilisé conformément au manuel d'installation, il peut occasionner des interférences nocives au niveau des communications radio. L'utilisation de cet appareil dans une zone résidentielle peut causer des interférences nocives. Dans ce cas, l'utilisateur est tenu de mettre fin à ces interférences à ses propres frais.

Avertissement FCC:

Pour assurer une conformité FCC constante, l'utilisateur doit utiliser uniquement le cordon d'alimentation fourni. Par ailleurs, tout changement ou modification non autorisée apportée à cet appareil risque d'annuler le droit de l'utilisateur d'utiliser celui-ci.

La duplication de certains documents est illégale.

La duplication de certains documents peut être illégale dans votre pays.

Les personnes jugées coupables risquent une amende et/ou un emprisonnement. Nous donnons ci-dessous des exemples d'éléments dont la copie peut être illégale dans votre pays.

Devises - Billets de banque et chèques - Obligations et titres bancaires et gouvernementaux - Passeports, permis de conduire, documents officiels ou privés, cartes d'identité et autres documents de ce type - Matériaux ou marques protégés par des droits d'auteur sans le consentement du titulaire des droits - Timbres-poste et autres valeurs négociables. Cette liste n'est pas exhaustive et aucune garantie n'est donnée quant à son intégralité et à son exactitude. En cas de doute, contactez notre service juridique.

Remarques:

Installer la machine près d'une zone surveillée pour éviter tout travail de duplication illégale.

Marques déposées

• Microsoft, Windows et Windows Vista sont des marques de Microsoft Corporation déposées et/ou utilisées aux États-Unis et/ou dans d'autres pays.
• IBM et AT sont des marques déposées de International Business Machines Corporation aux États-Unis, dans d'autres pays ou les deux.
• SD Logo est une marque de commerce.
• Toutes les marques de commerce mentionnées dans le présent mode d'emploi sont la propriété de leurs fabricants respectifs.
• Ce logiciel repose en partie sur les travaux de l'Independent JPEG Group.
• Ce logiciel est basé sur "libtiff", protégé par les copyrights suivants:

Les informations fournies dans ce mode d'emploi sont sujettes à modification sans préavis.

Exemption de responsabilité

Panasonic Communications Co., Ltd. n'est pas responsable des accidents ou des blessures causées par, mais non limitées à, ce qui suit:

1. Modification de l'appareil ou installation incorrecte.
2. Utilisation de l'appareil dans un but allant au-delà de celui initialement prévu.
3. Tremblement de terre, feu, inondation, raz de marée, ouragan, foudre ou autres phénomènes naturels.
4. Vieillissement naturel de la construction ou phénomène similaire.

Le modèle UB-5838C / UB-5338C est un tableau électronique en couleur. Il est possible de transférer des textes/diagrammes manuscrits balayés comme indiqué ci-dessous:

Stockage sur une mémoire flash USB

Permet de stocker les textes/diagrammes manuscrits balayés sur une mémoire flash USB.*1

*1 Toutes les mémoires flash USB ne sont pas compatibles avec cet appareil.

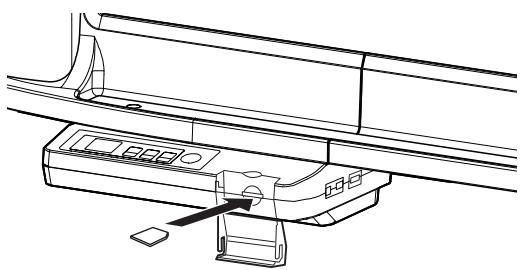

Stockage sur une carte mémoire SD

Permet de stocker les textes/diagrammes manuscrits balayés sur une carte mémoire SD.*2

^*2 La carte mémoire SDHC n'est pas prise en charge. Toutes les cartes mémoire SD ne sont pas compatibles avec cet appareil.

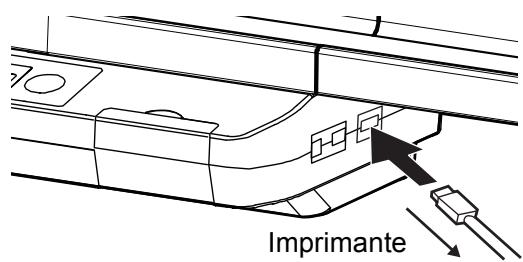

Impression avec une imprimante externe

Permet d'imprimer les textes/diagrammes manuscrits balayés avec une imprimante externe via un câble USB.

Interface pour ordinateur

Le périphérique de stockage de masse USB permet de copier des textes/diagrammes manuscrits balayés si un ordinateur est connecté. Il n'est pas nécessaire d'installer des logiciels ou pilotes spéciaux sur l'ordinateur. Il est possible de sauvegarder au maximum 2 images balayées sur le tableau électronique.

Remarques

• Pour plus d'informations concernant les mémoires flash USB, les cartes mémoire SD et les imprimantes disponibles, consultez le site suivant: http://panasonic.net/pcc/support/eboard/ub-5838c_info.htm

Table des matières Page
Avant de commencer
	Pour votre propre sécurité . 8
	Précautions . 12

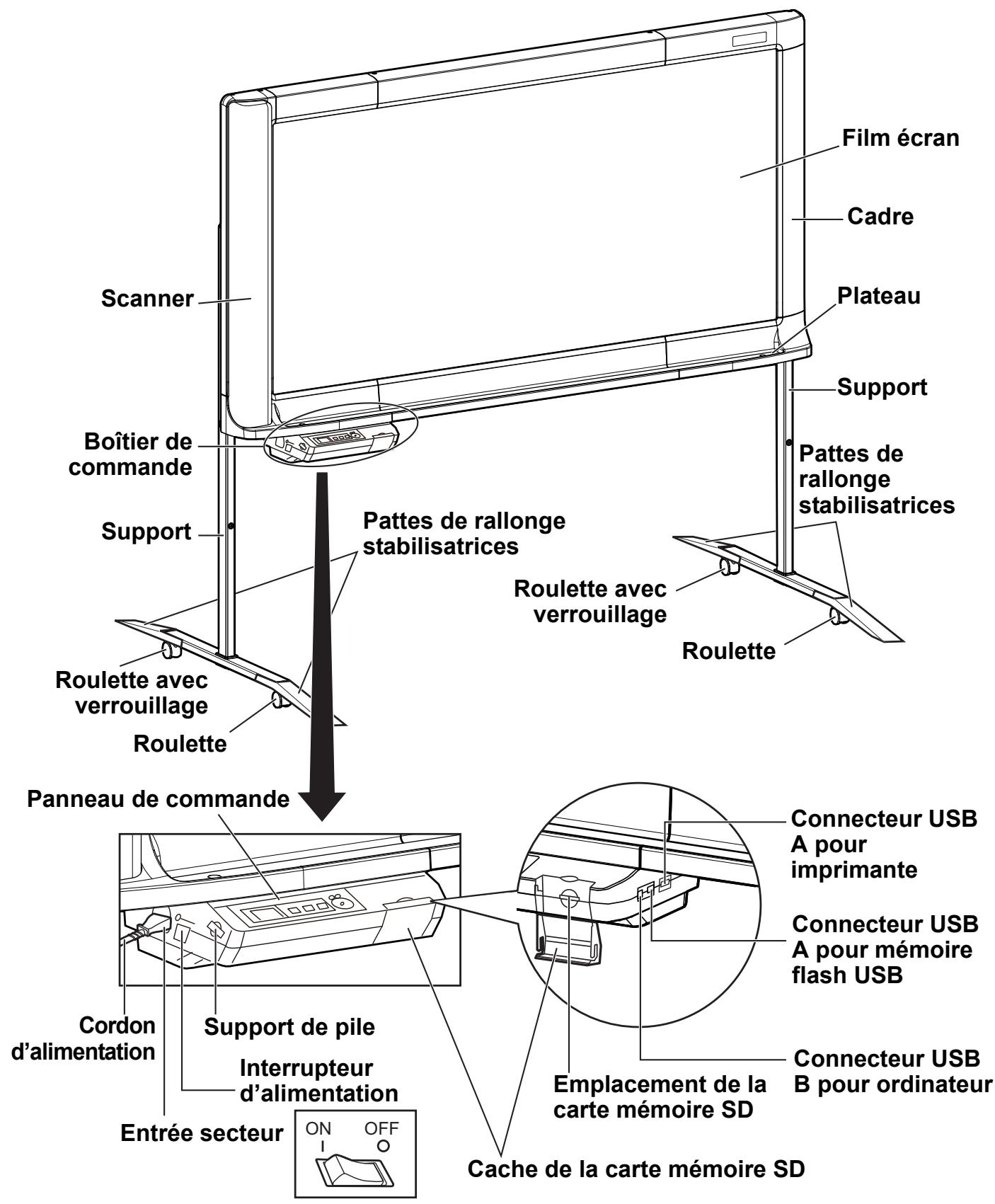

	Nom des pièces et leurs fonctions . 14
	• Panneau de commande . 15
Utilisation
	Avant l'utilisation . 16
	Numérisation . 17
	• Stockage d/images sur une mémoire flash USB . 18
	• Stockage d/images sur une carte mémoire SD . 19
	• Impression avec une imprimante externe . 20

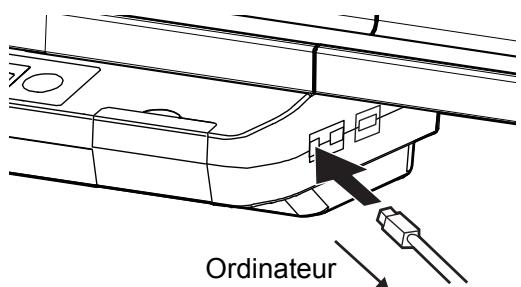

	• Pour balayer vers un ordinateur . 21
	Rotation du tableau électronique . 23

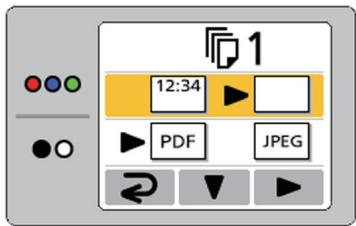

	Réglage de l'appareil . 24
	• Pour configurer le nombre de copies . 24
	• Réglage de l'affichage du temps de balayage . 24

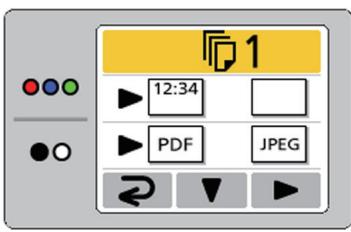

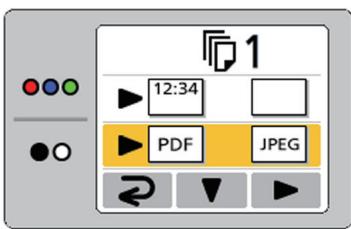

	• Configuration du format de fichier . 25

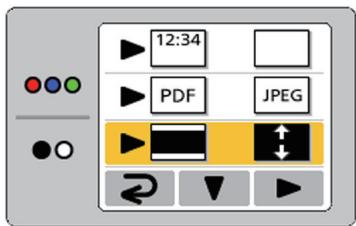

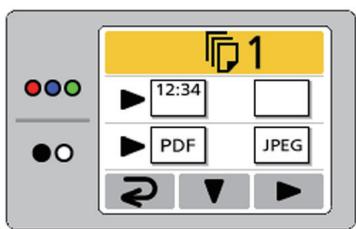

	• Réglage du balayage pleine page (modèle UB-5838C uniquement) . 26

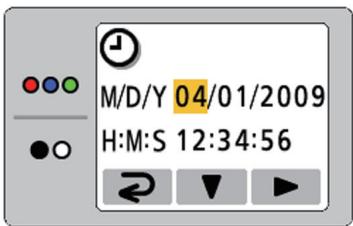

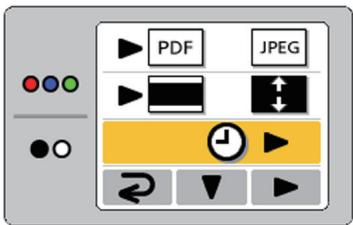

	• Réglage de la date actuelle . 26

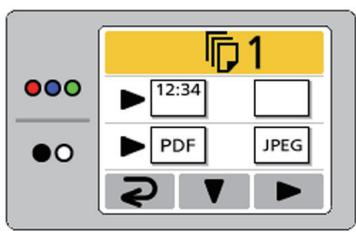

	• Configuration du mot de passer . 27
	• Test de l'imprimante . 28
Aide
	Entretien quotidien et nettoyage . 29
	• Nettoyage de l'écran et de l'appareil . 29
	• Entretien de l'affaceur . 29
	• Remplacement de la pile pour l'horloge de l'appareil . 30
	Guide de dépannage . 31
	• Codes d'erreur . 33
	Fiche technique . 36
	• Éléments disponibles séparément . 37
Installation
	Manuel d'installation . 38

Pour éviter des blessures graves voire mortelles, lire attentivement cette section avant d'utiliser l'appareil afin d'assurer son utilisation correcte et en toute sécurité.

PRODUIT À DIODE

ELECTROLUMINESCENTE CLASSE 1

Les symboles suivants sont utilisés dans ce mode d'emploi.

AVERTISSEMENT

Signale un risque potentiel pouvant entraîner de graves blessures ou la mort.

ATTENTION

Signale un risque pouvant entraîner des blessures légères ou endommager l'appareil.

Ces symboles seront à attirer l'attention des utilisateurs sur des procédures spécifiques ne devant pas être effectuées.

Ces symboles servent à attirer l'attention des utilisateurs sur des procédures spécifiques indispensables pour utiliser l'appareil en toute sécurité.

AVERTISSEMENT

Alimentation et mise à la terre

La tension d'alimentation de cet appareil se trouve sur la plaque d'identification. Ne brancher l'appareil que sur une prise secteur de la tension appropriée.

En cas d'utilisation d'un cordon d'alimentation de courant nominal non spécifique, l'appareil ou la fiche risque d'émettre de la fumée ou de surchauffer.

Lors de l'utilisation de l'appareil, la prise d'alimentation doit se trouver à proximité de celui-ci et être facilement accessible.

Afin de garantir une utilisation en toute sécurité, le cordon d'alimentation fourni doit être inséré dans une prise secteur triphasée standard mise à la terre à l'aide d'un câblage normal.

Un fonctionnement satisfaisant de l'appareil ne signifie pas que la source d'alimentation est mise à la terre ou que l'installation est parfaitement sûre. Par souci de sécurité, en cas de doute quant au raccordement effectif de la source d'alimentation à la terre, consulter un électricien qualifié.

Si la fiche ne peut pas être insérée dans la prise secteur, contacter un electricien agréé pour remplacer la prise secteur par une prise correctement mise à la terre.

Ne pas contourner la fiche de terre (par ex. en utilisant une prise de conversion).

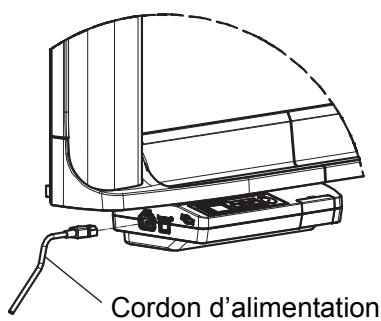

Brancher fermement le cordon d'alimentation dans une prise secteur. Sinon, cela crée un risque d'incendie ou de choc électrique.

Ne pas poser d'objets sur le cordon d'alimentation et sur la fiche, ne pas tirer, plier ni frotter ce cordon ni cette fiche. Une fiche ou un cordon d'alimentation endommagé(e) peut provoquer un incendie ou un choc électrique.

Ne pas tenter de réparer le cordon d'alimentation ou la fiche. Si la fiche ou le cordon d'alimentation est endommagé(e) ou usé(e), contacter un technicien autorisé pour un remplacement.

Veiller à éviter la poussière sur les connexions électriques. Dans un environnement humide, un connecteur contaminé peut engendrer une quantité significative de courant susceptible de générer de la chaleur et éventuellement de provoquer un incendie s'il est laissé sans surveillance pendant une période prolongée.

Ne jamais toucher la fiche avec des mains humides. Risque de choc électrique.

Cesser immédiatement l'utilisation si l'appareil dégage de la fumée, une chaleur excessive, une odeur anormale ou un bruit inhabituel. Dans de telles conditions il y a risque d'incendie ou de choc électrique. Mettre immédiatement l'appareil hors tension et débrancher son cordon d'alimentation, puis contacter le revendeur pour faire réparer l'appareil.

Pour débrancher l'appareil, saisir la fiche et non le cordon. Tirer trop violemment sur un cordon peut l'endommager et créer un risque d'incendie ou de chic électrique.

Pendant un orage, ne toucher ni l'appareil ni la prise. Cela peut causer un choc électrique.

Installation et déplacement

Si l'appareil ne doit plus être utilisé pendant un long moment, dans le but d'éviter qu'il ne tombe, ne pas le laisser installé mais le ranger. Si l'appareil tombe, cela peut causer des blessures.

Précautions d'utilisation

Si de l'eau ou des morceaux de métal pénétrent dans l'appareil, mettre l'appareil hors tension et le débrancher immédiatement. Contacter le revendeur pour faire réparer l'appareil. L'utilisation de l'appareil dans ces conditions crée un risque d'accident ou de choc électrique.

Ne jamais ouvrir ou enlever des couvercles de l'appareil fermés par des vis sauf si cela est explicitement demandé dans le "mode d'emploi". Un composant haute tension peut provoquer un choc électrique.

Ne pas modifier l'appareil ou l'une de ses composantes. Toute transformation ou modification crée un risque d'incendie ou de choc électrique.

RISQUE D'etouffement

Conserver le bouchon des marqueurs, la pile, la carte mémoire SD ou la mémoire flash USB hors de portée des enfants, afin d'éviter tout risque d'étouffement.

Pile

Utiliser uniquement une pile du type spécifique. L'utilisation d'une pile de type incorrect peut provoquer la surchauffe, la combustion ou des fuites d'acide de la pile.

S'assurer que la pile est installée conformément à la polarité indiquée sur le support de pile. Des piles mal installées peuvent éclater ou couler et provoquer des blessures.

Ne pas utiliser de piles qui semblent usées ou endommagées. Elles risqueraient de couler.

Ne pas recharger, court-circuiter, chauffer, briser ni brûler une pile. Ceci pourrait provoquer des fuites, une surchauffe ou l'éclatement de celle-ci.

Avant de jeter une pile, isoler ses bornes à l'aide d'un ruban adhésif isolant par exemple. Un contact direct avec d'autres piles risque de provoquer des fuites, un incendie ou une explosion.

Ne pas souder la pile. Ceci pourrait provoquer des fuites, une surchauffe ou l'éclatement de cette-ci.

Alimentation

Lorsque l'appareil n'est pas utilisé sur une période prolongée, le mettre hors tension et le débrancher. Si un appareil inutilisé reste branché à une source d'alimentation pendant une longue période, l'isolement peut se dégrader et créer ainsi un risque de choc électrique, de perte électrique ou d'incendie.

L'appareil ne doit être utilisé qu'avec le cordon d'alimentation fourni par le fabricant.

Installation et déplacement

Ne pas placer l'appareil en position instable.

Ne pas placer l'appareil dans un environnement chaud, humide ou poussièux.

Une exposition prolongée à ces conditions défavorables crée un risque d'incendie ou de chic électrique.

Pour éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à tout type d'humidité.

En cas de déplacement de l'appareil, veiller à débrancher le cordon d'alimentation de la prise secteur. Si l'appareil est déplacé alors que le cordon d'alimentation est branché, cela peut endommager le cordon et créer ainsi un risque d'incendie ou de choc électrique.

Ne pas faire installer l'appareil par d'autres personnes que le personnel technique qualifié.

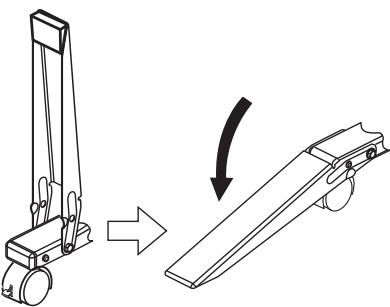

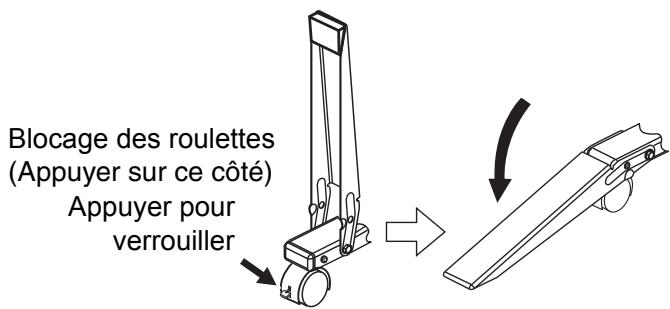

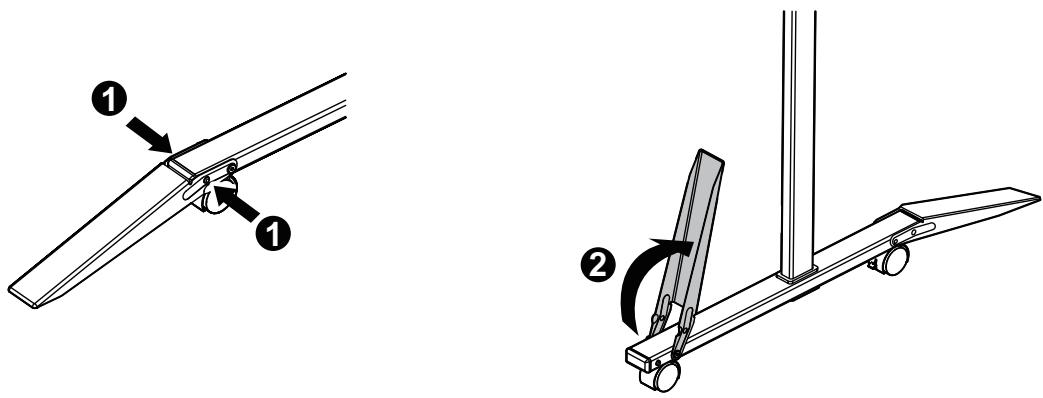

Après avoir installé ou déplacé l'appareil, verrouiller les roulettes et mettre en place les pattes de rallonge stabilisatrices.

Blocage des roulettes (Appuyer sur ce côté) Appuyer pour verrouiller

Se faire aider d'une autre personne pour déplacer l'appareil. Sinon, celui-ci pourrait tomber et blesser quelqu'un.

Précautions d'utilisation

Si l'appareil tombe ou est endommagé, mettre l'appareil hors tension et débrancher le cordon d'alimentation. Sinon, cela crée un risque d'incendie ou de choc électrique.

Ne poser sur le plateau ou sur l'écran aucun verre contenant une boisson ou un liquide quelconque, ni aucun objet lourd. Le renversement accidentel de liquide dans l'appareil peut gravement endommager celui-ci. Dans ce cas, mettre l'appareil hors tension, débrancher le cordon d'alimentation, puis contacter le revendeur pour faire réparer l'appareil.

Ne rien appuyer contre l'écran ni sur le plateau, même si l'appareil est accroché au mur.

Pile

Lorsque l'appareil n'est pas utilisé sur une période prolongée, retirez les piles de l'appareil. Sinon, les piles pourraient avoir des fuites. Ne pas utiliser des piles dont l'intérieur a fui.

Informations de sécurité (pour le royaume-uni uniquement)

Cet appareil est fourni avec une fiche secteur moulée à trois broches pour votre sécurité et votre confort.

Un fusible de 5 A se trouve dans la fiche. En cas de remplacement du fusible, veiller à utiliser un fusible d'un ampérage de 5 A et approuvé par l'ASTA ou le BSI (conforme à la norme BS1362). Vérifier la présence sur le fusible de la marque ASTA ou BSI. Si la fiche comporte un couvercle de fusible amovible, s'assurer de sa remise en place une fois le fusible remplacé. En cas de perte du couvercle de fusible, la fiche ne doit pas être utilisée jusqu'à l'obtention d'un couvercle de remplacement. Un couvercle de fusible de remplacement peut être acheté auprès du revendeur Panasonic local.

SI LA FICHE MOULEE FOURNIE NE CONVIENT PAS POUR LA PRESE FEMILLE DONT VOUS DISPOSEZ, LE FUSIBLE DOIT ETRE ENLEVE ET LA FICHE COUPEE ET JETEE DE MANIÈRE ADEQUATE. IL EXISTE UN DANGER DE CHOC ELECTRIQUE GRAVE SI LA FICHE COUPEE EST INSEREE DANS UNE PRISE DE 13 A.

Si une nouvelle fiche doit être placée, respecter le code de connexion présenté ci-dessous. En cas de doute, consulter un électricien qualifié.

Avertissement

Cet appareil doit être mis à la terre.

Important

Les fils dans ce câble secteur sont colorés comme suit:

Vert et jaune:

fil de terre

Bleu:

fil neutre

Marron:

fil sous tension

Les couleurs des fils du câble secteur de cet appareil pouvant ne pas correspondre aux couleurs identifiant les bornes de la fiche, procéder comme suit.

Le fil VERT ET JAUNE doit être connecté à la borne de la fiche représentant la terre E ou le symbole de mise à la terre ⏚ ou de couleur VERTE ou VERTE ET JAUNE.

Le fil BLEU doit être connecté à la borne de la fiche représentant la lecture N ou de couleur NOIRE.

Le fil MARRON doit être connecté à la borne de la fiche représentant la lecture L ou de couleur ROUGE.

Procédure de remplacement du fusible:

Ouvrir le compartiment du fusible à l'aide d'un tournevis et replacer celui-ci ainsi que le cache-fusible.

Installation	· Ne pas installer le tableau dans un endroit exposé aux rayons directs du soleil, après d'un apparéil de chauffage ou après de sorties de climatisationur car cette pourrait décolorer l'écran. · Ne pas installer l' apparéil dans un endroit exposé aux rayons du soleil ou à une source de lumière intense. La fonction de copie risquérait de ne pas pouvoir opérer correctement. · Ne pas installer l' apparéil dans un endroit où la température peut tomber en dessous de 10°C (50°F) ou subir des variations soudaines, car celui-ci risquérait de ne plus être capable d'effectuer une copie.
Film écran	· Tracer des traits écais, bien nets, à l'intérieur de la zone balayable. Noter que toute écriture à l'intérieur de la zone ombragée (à droite) ne peut pas être balayée. · Ne pas laisser une écriture sur l'écran pendant longtemps car ce sera plus difficile de l'effacer. · Ne pas effacer avec un effaceur trop sale (voir page 29). · Essuyer régulièrement l'écran avec douceur, au moyen d'un chiffon humide et bien essoré. (Voir page 29.) · Utiliser un effaceur de tableau blanc pour tâches résistantes disponible dans le commerce. · Ne pas toucher l'écran, écrire avec des marqueurs, ou effacer alors que le tableau est déplace car ceci pourrait endommager l' apparéil. · Ne pas installer de papier diagramme sur le film écran pour la copie car ceci pourrait endommager l' apparéil.
Marqueurs et Effaceurs	· Utiliser uniquement les marqueurs et les effaceurs inclus ou spécifique. (Voir page 37.) L'utilisation d'accessoires autres que ceux fournis ou spécifique peut endommager l'écran ou faire des marques difficiles à effacer. · Placer les marqueurs horizontallyment car un rangement vertical peut empêcher l'encre de sortir.
Interrupteur d'alimentation	· Attendez au moins 2 secondes pour rallumer l' apparéil après l'avoir étéint.
Cordon d'alimentation/USB	· Le cordon d'alimentation fourni doit être utilisé avec cet apparéil uniquement. Ne l'utilisez pas avec d'autres apparéils. · Lors du déplacement de l' apparéil, déconnecter le cordon d'alimentation et le cable USB du tableau électronique pour éviter qu'ils ne soient endommages durant le transport, piétinés ou accrochés accidentellement. · Ne pas connecter une mémoire flash USB à l'entrée “Connecteur USB A pour imprimante”. · Ne pas connecter une imprimante externe à l'entrée “Connecteur USB A pour mémoire flash USB”. · L'utilisation d'un concentrateur multiport USB n'est pas recommandée. Nous ne pouvons pas garantir que l' apparéil fonctionnera correctement. · Ne raccordez pas plus d'une carte électronique Panasonic à un ordinateur. Cela risquerait de rendre le fonctionnement de l'ordinateur instable.

Pile

Si une pile n'est pas correctement utilisée, elle risque d'éclater ou de couler, entraînant la corrosion ou l'incendie de l'appareil. Pour éviter cela, toujours prendre les précautions indiquées ci-dessous.

• Toujours orienter correctement la polarité de la pile lors de son insertion.
• Si la pile est usée, la retirez immédiatement et la jeter conformément aux réglementations locales.

Une pile vide abandonnée dans l'appareil risque de couler.

• Ne pas démonter la pile, ni la jeter au feu.
• Ne pas court-circuiter la pile.

Pour les états-unis

Respecter les précautions suivantes concernant la suppression de données classifiées, lors de l'élimination des mémoires (à savoir, la mémoire flash USB ou la carte mémoire SD) ou lors du prêt d'une mémoire à un tiers.

Des opérations de base telles que le "formatage" ou la "suppression" sur un ordinateur sont susceptibles de ne pas effacer complètement les données de la mémoire.

Pour s'assurer que ces données n'existent plus, nous conseillons de détruire physiquement la mémoire ou d'utiliser un logiciel de suppression de fichiers pour les effacer.

Les données enregistrées sur une mémoire relevant de la seule responsabilité du client.

Panneau de commande

① Écran ③ Touche de configuration ⑤ Touche marche/arrêt

Nom	Description
12:34 1 Ecran	En mode veille, l'écran affiche l'état actuel de l'appareil comme suit: • L'heure est affichée en haut à gauche de l'écran. • Le mode de balayage est indiqué par les icônes à gauche de l'écran. • La destination des images balayées est affichée au centre de l'écran.
2 Touche de mode	Appuyer plusieurs fois sur cette touche pour sélectionner le mode de balayage. Le mode sélectionné est indiqué en regard des icônes à gauche de l'écran. • Couleur: Pour un balayage d'images en couleur. • N/B: Pour un balayage d'images en noir et blanc.
	Mode Aperçu: Revient à l'écran précédent. Mode Configuration: Revient au mode veille.
3 Touche de configuration	Appuyer sur cette touche pour modifier les réglages de base de cet appariel. (Voir page 24.)
	Mode Aperçu: Montre la partie plus BASSE. Mode Configuration: Passe à l'élement du dessous.
4 Touche d'avance	Appuyer sur cette touche pour avancer l'écran de la droite vers la gauche.
	Mode Aperçu: Montre la partie droite. Mode Configuration: Passe à l'élement suivant (vers la droite), ou exécute la commande.
5 Touche marche/ arrêt	Appuyer sur cette touche pour démarrer ou arrêtier le balayage.

Cet appareil possède les fonctions suivantes concernant la sécurité des informations. Les utiliser correctement.

Fonction mot de passe

Il est possible de configurer un mot de passe pour empêcher qu'une tiers personne utilise le tableau électronique lorsque celui-ci s'allume ou après qu'un certain laps de temps soit passé. Pour des informations sur la configuration du mot de passe, se référer à la page 27.

L'affichage suivant apparait dans la fenêtre de saisie du mot de passe. Appuyer sur la touche de mode (21), la touche de configuration (▼2) ou la touche d'avance (▲3) et saisir les 4 caractères du mot de passe.

Remarques

• Ne pas oublier le mot de passe. Si vous avez oublié le mot de passe, appelez le revendeur.

Écran de la fonction d'effacement des annonces

Après le balayage de l'écran, l'affichage suivant apparait pour inciter à effacer le texte/diagrammes de l'écran.

Lorsque cet affichage apparait, effacer le texte/diagrammes écrit pour empêcher une tierce personne de voir l'écran avant que celui-ci ne soit effacé.

Appuyer sur la touche de mode (2) pour annuler cet affichage.

Remarques

• Si cet appareil n'est pas utilisé pendant environ 5 minutes, la fonction de l'écran de veille est activée pour empêcher une surchauffe, et l'affichage suivant apparait:

Appuyer sur n'importe quelle touche pour annuler l'affichage.

Il est possible de transférer des images balayées vers une mémoire flash USB, une carte mémoire SD, une imprimante externe, ou un ordinateur.

Si plusieurs dispositifs pour le transfert sont connectés simultanément à cet appareil, la destination est sélectionnée selon la priorité suivante:

1. Ordinateur
2. Mémoire flash USB
3. Carte mémoire SD
4. Imprimante externe

La destination actuelle s'affiche à l'écran.

Remarques

• Ne pas installer l'appareil dans un endroit exposé aux rayons du soleil ou à une source de lumière intense. Les images balayées peuvent être invisibles ou assombries.
• Si cet appareil n'est connecté à aucune destination de transfert ajusté, l'icone du tableau électronique s'affiche à l'écran. Dans ce cas, l'appareil ne commence pas le balayage, même si vous appuyez sur la touche marche/arrêt.

• Lorsque la destination du transfert est une mémoire flash USB, une carte mémoire SD ou un ordinateur, les formats de fichier suivants peuvent être sélectionnés (se reporter à la section “Configuration du format de fichier” à la page 25).

Couleur : format PDF/JPEG

N/B: format PDF/JPEG

• Les images transférées vers une mémoire flash USB ou une carte mémoire SD sont enregistrées dans le dossier suivant:

[Dossier]

Pour UB-5838C: "UB-5838C"

Pour UB-5338C: "UB-5338C"

• Les images transférées vers une mémoire flash USB, une carte mémoire SD, ou un ordinateur sont enregistrées comme suit :

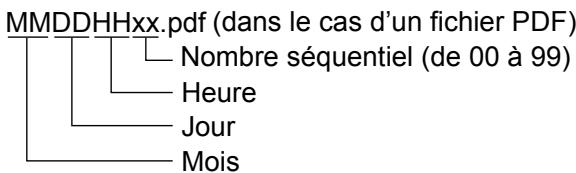

[Nom du fichier]

[Extension du fichier]

PDF fichier: "MMDDHHxx.pdf"

JPEG fichier: "MMDDHHxx.jpg"

• Pour plus d'informations concernant les mémoires flash USB, les cartes mémoire SD et les imprimantes disponibles, consultez le site suivant: http://panasonic.net/pcc/support/eboard/ub-5838c_info.htm
• Si l'interrupteur d'alimentation est mis sur marche (I) alors que l'écran n'est pas réglé sur la position initiale, ce dernier se déplacera vers cette position et s'arrêtera.
• Pour balayer le côté inverse de l'écran, appuyer sur la touche d'avance [ ] pour envoyer le film écran, avant de procéder au balayage.

Stockage d'images sur une mémoire flash USB

1. Placer l'interrupteur d'alimentation sur marche (I). 2. Brancher la mémoire flash USB sur l'entrée "Connecteur USB A pour mémoire flash USB".

• Lorsque la mémoire flash USB est connectée, une icône USB flash memory clignote à l'écran. Lorsque l'appareil reconnaît le dispositif, l'icône cesse de clignoter. L'affichage ci-dessous est un exemple de l'appareil en mode veille.

Remarques

• Vous ne pouvez pas utiliser une mémoire flash USB équipée de certaines fonctions, une fonction de sécurité par exemple.

3 Appuyer sur la touche de mode / pour sélectionner le mode de balayage. 4 Appuyer sur la touche marche/arrêt. L'appareil commence le balayage. L'état du balayage s'affiche à l'écran.

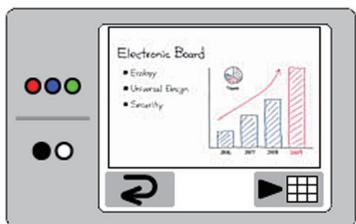

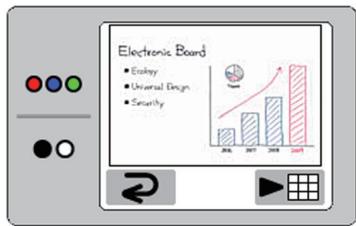

• Lorsque le balayage est terminé, un aperçu de l'image balayée s'affiche à l'écran.

Remarques

• Ne pas retirer la mémoire flash USB avant que l'aperçu de l'image balayée ne s'affiche à l'écran.

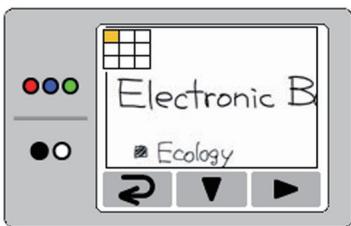

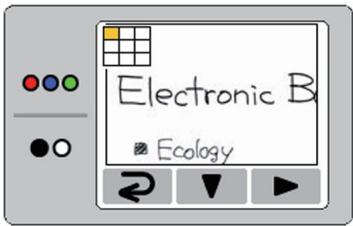

5 Appuyer sur la touche d'avance (▶) pour zoomer sur l'image.

• Il est possible de visualiser des zones spécifiques de l'image.
• La zone actuelle s'affiche sur le côté supérieur gauche de l'écran. Appuyer sur la touche de configuration (▼) pour se déplacer vers le bas. Appuyer sur la touche d'avance (▲) pour se déplacer vers la gauche.
• Appuyer sur la touche de mode (2) pour revenir à l'aperçu.

6 Appuyer sur la touche de mode (2). L'écran de suppression des anspon

• L'écran de suppression des annonces s'affiche à l'écran.

7 Après l'effacement du texte/diagrammes à l'écran, appuyer sur la touche de mode (2) pour revenir au mode veille.

• Ne retirer la mémoire flash USB que lorsqu'elle appareil est repassé en mode veille.
• Pour plus d'informations concernant l'enregistrement de fichiers sur une mémoire flash USB, consulter la page 17.

Stockage d'images sur une carte mémoire SD

1. Placer l'interrupteur d'alimentation sur marche (I). 2. Ouvrir le cache de la carte mémoire SD et insérer la carte dans l'emplacement correspondant jusqu'au verrouillage de la carte. Fermer ensuite le cache de la carte mémoire SD.

• L'icône de la carte mémoire SD s'affiche à l'écran. L'affichage ci-dessous est un exemple de l'appareil en mode veille.

Remarques

• La carte mémoire SDHC n'est pas prise en charge.
• Il se peut que l'appareil ne reconnaisse pas une carte mémoire SD déjà formatée (par ex. par le logiciel général de formatage d'un ordinateur).

Pour pouvoir utiliser la carte mémoire SD avec cet appareil, il faut reformater cette carte pour qu'elle réponde aux specifications correspondantes, et ce grâce au logiciel de formatage ajustat.

Vous pouvez également télécharger ce logiciel de formatage pour la carte mémoire SD sur le site suivant :

http://panasonic.jp/support/global/cs/sd/download/sd_formatter.html

3 Appuyer sur la touche de mode / pour sélectionner le mode de balayage. 4 Appuyer sur la touche marche/arrêt.

• L'appareil commence le balayage. L'état du balayage s'affiche à l'écran.

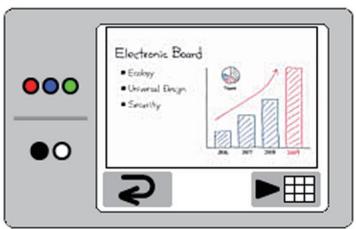

• Lorsque le balayage est terminé, un aperçu de l'image balayée s'affiche à l'écran.

Remarques

• Ne pas retirer la carte mémoire SD avant que l'aperçu de l'image balayée ne s'affiche à l'écran.

5 Appuyer sur la touche d'avance (▶) pour zoomer sur l'image.

• Il est possible de visualiser des zones spécifiques de l'image.
• La zone actuelle s'affiche dans le coin supérieur gauche de l'écran. Appuyer sur la touche de configuration (▼) pour se déplacer vers le bas. Appuyer sur la touche d'avance (▲) pour se déplacer vers la gauche.
• Appuyer sur la touche de mode (2) pour revenir à l'aperçu.

6 Appuyer sur la touche de mode (2)

• L'écran de suppression des annonces s'affiche à l'écran.

7 Après l'effacement du texte/diagrammes à l'écran, appuyer sur la touche de mode (2) pour revenir au mode veille.

• Ne retirer la carte mémoire SD que lorsqu'appareil est repassé en mode veille.
• Pour retirer la carte mémoire SD, ouvrir le cache de la carte mémoire SD et déverrouiller la carte en appuyant dessus une fois. Une fois que la carte est déverrouillée, elle peut être retirée.
• Pour plus d'informations concernant l'enregistrement de fichiers sur une carte mémoire SD, consulter la page 17.

Impression avec une imprimante externe

1. Placer l'interrupteur d'alimentation sur marche (I). 2. Mettre l'imprimante externe sous tension et charger du papier. 3. Brancher l'imprimante externe sur l'entrée "Connecteur USB A pour imprimante" avec un câble USB.

• L'icône de l'imprimante s'affiche à l'écran. L'affichage ci-dessous est un exemple de l'appareil en mode veille.

4 Appuyer sur la touche de mode / pour sélectionner le mode de balayage. Pour faire plusieurs copies, appuyer sur la touche de configuration, puis appuyer plusieurs fois sur la touche d'avance (▶) pour sélectionner le nombre de copies désiré (1 à 9). - Pour plus de détails sur la manière de faire plusieurs copies, se référer à la page 24.

6 Appuyer sur la touche marche/arrêt.

• L'appareil commence le balayage et l'image est imprimée.
• L'état de la copie s'affiche à l'écran.

• À la fin de l'impression, l'écran de l'annonce d'effacement sera affiché.

Remarques

• Ne retirer le câble USB qu'une fois le mode Veille rétabli.
• Pour des informations sur la manière d'inverser les cartouches d'encre ou le papier de l'imprimante, se référer au mode d'emploi de l'imprimante.

Configuration requise

Ordinateur	IBM® PC/AT® ou machine compatible
Interface	USB 2.0 ou USB 1.1*1
Système d'exploitation	Windows® 2000*2 (Service Pack 4 ou supérieur) Windows® XP*3 (Service Pack 2 ou supérieur) Windows Vista*4

Cet appareil ne fonctionne pas avec un Hi-Speed USB 2.0. Même en cas d'utilisation d'un ordinateur équipé d'un port Hi-Speed USB 2.0, cet appareil fonctionne avec un port Full Speed USB 2.0. (Cet appareil ne tournera pas à la vitesse du port Hi-Speed USB 2.0.) Système d'exploitation Microsoft® Windows® 2000 (appelé ci-après Windows 2000) Système d'exploitation Microsoft® Windows® XP (appelé ci-après Windows XP) Système d'exploitation Microsoft® Windows Vista® (appelé ci-après Windows Vista)

Pour balayer vers un ordinateur

1. Placer l'interrupteur d'alimentation sur marche (I). 2. Brancher l'ordinateur au "Connecteur USB B pour ordinateur" à l'aide d'un cable USB (fourni).

• L'icône de l'ordinateur s'affiche à l'écran. L'affichage ci-dessous est un exemple de l'appareil en mode veille.

• L'ordinateur reconnaît le tableau électronique comme un Disque amovible et le lecteur est affiché dans la fenêtre de Explorateur Windows.

Remarques

• L'utilisation d'un concentrateur multiport USB n'est pas recommandée. Nous ne pouvons pas garantir que l'appareil fonctionnera correctement.
• Ne raccordez pas plus d'une carte électronique Panasonic à un ordinateur. Cela risquerait de rendre le fonctionnement de l'ordinateur instable.

3 Appuyer sur la touche de mode / pour sélectionner le mode de balayage.

Appuyer sur la touche marche/arrêt.

• L'appareil commence le balayage. L'état du balayage s'affiche à l'écran.

• Lorsque le balayage est terminé, un aperçu de l'image balayée s'affiche à l'écran.

Remarques

• Ne pas retirer le cable USB avant que le fichier de l'image balayée soit copié sur l'ordinateur.

Ouvrir le Disque amovable affiché sur l'écran de l'ordinateur, et cliquer sur [Actualiser] à partir de [Affichage] dans la fenêtre Explorateur Windows.

• Le fichier de l'image balayée s'affiche à l'écran.

6 Copier le fichier image du Disque amovible sur le bureau de l'ordinateur ou dans un dossier.

Remarques

• Il est possible de sauvegarder au maximum 2 images balayées sur le disque amovible du tableau électronique.

Si une troisième image est balayée à l'aide du tableau, la première image sera supprimée.

• Si le câble USB est retiré, l'image balayée sera supprimée.

Appuyer sur la touche d'avance (▶) pour faire un zoom avant sur l'image avec le tableau électronique.

• Il est possible de visualiser des zones spécifiques de l'image.
• La zone actuelle s'affiche dans le coin supérieur gauche de l'écran. Appuyer sur la touche de configuration (▼) pour se déplacer vers le bas. Appuyer sur la touche d'avance (▲) pour se déplacer vers la gauche.
• Appuyer sur la touche de mode (2) pour revenir à l'aperçu.

Appuyer sur la touche de mode (2).

• L'écran de suppression des announcements s'affiche à l'écran.

Après l'effacement du texte/diagrammes à l'écran, appuyer sur la touche de mode (2) pour revenir au mode veille.

• Ne retirer le cable USB qu'une fois le mode veille rétabli.

Effectuer les étapes suivantes pour retirer le cable USB:

1) Faire un clic-droit sur l'icone [Retirer le périphérique en toute sécurité] dans la zone de notification de la barre des tâches en bas à droite de l'écran. (Avec Windows 2000, l'icone est intitulée [Déconnecter ou ejecter le matériel].) 2) Lorsque la liste des périphériques s'affiche, cliquer sur le périphérique à retirer, puis cliquer sur le bouton [Arrêter]. 3) Retirer le cable USB connecté à l'ordinateur du tableau électronique. - Pour plus d'informations concernant l'enregistrement de fichiers sur un ordinateur, consulter la page 17.

1 Veiller à ce que l'interrupteur d'alimentation soit mis sur arrêt (○), et déconnecter le cordon d'alimentation des deux côtés.

• Veiller à ce qu'aucun autre périphérique ne soit connecté à l'appareil. Le cas échéant, les débrancher.

2 Déverrouiller le tableau électronique ① et replier comme suit les pattes de rallonge stabilisatrices ②:

3 Débloquer les verrous et déplacer l'appareil.

Déblocage

Remarques

• L'appareil doit toujours être déplacé par deux personnes minimum.

4 Bloquer les roulettes et mettre en place les pattes de rallonge stabilisatrices.

Blocage des roulettes (Appuyer sur ce côté)

Appuyer pour verrouiller

5 Brancher le cordon d'alimentation aux deux extrémités.

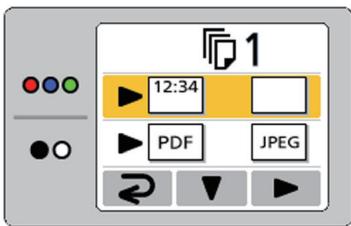

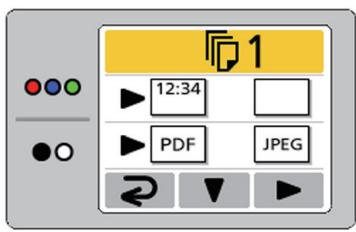

Le panneau de commande permet d'effectuer les réglages ci-dessous.

Remarques

• L'élément “Pour configurer le nombre de copies” est affiché en haut du menu de configuration uniquement si l'imprimante est connectée.

Pour configurer le nombre de copies

Il est possible de paramétrer le nombre de copies (1 à 9) pour faire plusieurs copies avec l'imprimante.

1 Appuyer sur la touche de configuration.

• L'écran de configuration est affiché et la configuration de la copie multiple est sélectionnée.

2 Appuyer plusieurs fois sur la touche d'avance (▶) pour sélectionner le nombre de copies désiré. 3 Appuyer sur la touche de mode (2) pour revenir au mode veille.

Remarques

• Le balayage peut être démarré immédiatement en appuyant sur la touche marche/arrêt à la place de la touche de mode (2).

Réglage de l'affichage du temps de balayage

Il est possible de sélectionner ou non l'affichage du temps de balayage d'une image sur celle-ci.

[Allumé]

[Eteint]

1 Appuyer sur la touche de configuration. L'écran de configuration s'affiche.

Remarques

• L'objet "Pour configurer le nombre de copies" est affiché en haut du menu de configuration uniquement si l'imprimante est connectée.

2 Appuyer plusieurs fois sur la touche de configuration () pour sélectionner l'élément suivant.

Appuyer plusieurs fois sur la touche d'avance (▶) pour sélectionner (Allumé) ou (Eteint).

• Lorsque l'affichage de l'heure de balayage est réglé sur "Eteint", l'écran suivant s'affiche.

4 Appuyer sur la touche de mode (2) pour revenir au mode veille.

Configuration du format de fichier

Il est possible de sélectionner le format de fichier pour transférer des images vers une mémoire flash USB, une carte mémoire SD ou un ordinateur.

Appuyer sur la touche de configuration. L'écran de configuration s'affiche.

2 Appuyer plusieurs fois sur la touche de configuration (▼) pour sélectionner l'élément suivant.

3 Appuyer plusieurs fois sur la touche d'avance (▶) pour sélectionner PDF (PDF) ou JPEG (JPEG).

• Lorsque PDF est sélectionné, toutes les images sont enregistrées comme des fichiers PDF.
• Lorsque JPEG est sélectionné, toutes les images sont enregistrées comme des fichiers JPEG.

4 Appuyer sur la touche de mode (2) pour revenir au mode veille.

Remarques

• Lorsque JPEG est sélectionné, les images pivotent de 90 degrés avant d'être enregistrées. Utiliser un logiciel d'édition d'images pour ramener l'image dans la position qu'elle occupait sur l'écran.

Réglage du balayage pleine page (modèle UB-5838C uniquement)

Lorsque des images sont balayées en mode pleine page, elles sont étirées et agrandies pour utiliser tout l'espace sur une page.

[Taille normale]

[Pleine page]

1 Appuyer sur la touche de configuration.

L'écran de configuration s'affiche.

2 Appuyer plusieurs fois sur la touche de configuration (▼) pour sélectionner l'élément suivant.

3 Appuyer plusieurs fois sur la touche d'avance (▶) pour sélectionner (Normale) ou (Pleine page). 4 Appuyer sur la touche de mode (2) pour revenir au mode veille.

Réglage de la date actuelle

Il est possible de régler l'horloge de l'appareil sur l'heure actuelle.

Appuyer sur la touche de configuration. L'écran de configuration s'affiche.

2 Appuyer plusieurs fois sur la touche de configuration (▼) pour sélectionner l'élément suivant.

Appuyer sur la touche d'avance (▶).

• L'écran de réglage de l'horloge s'affiche. Sélectionner le réglage désiré à modifier en appuyant plusieurs fois sur la touche d'avance (▶). La valeur de chaque réglage peut être modifiée en appuyant sur la touche de configuration (▼).

• En appuyant plusieurs fois sur la touche marche/arrêt, il est possible de changer le format de la date comme suit :

D: Jour / M: Mois / Y: Année

4 Appuyer sur la touche de mode (2) pour régler l'heure et revenir au mode veille.

Configuration du mot de passe

Pour éviter à une tiers personne d'utiliser l'appareil, il est possible de régler l'appareil pour qu'il demande un mot de passe lorsqu'il est mis en marche ou après un certain laps de temps.

Appuyer sur la touche de configuration. L'écran de configuration s'affiche.

2 Appuyer plusieurs fois sur la touche de configuration (▼) pour sélectionner l'élément suivant.

3 Appuyer sur la touche d'avance (▶). 4 Si le mot de passer a déjà été paramétré, en saisir les 4 caractères. 5 Appuyer plusieurs fois sur la touche d'avance (▶) pour sélectionner (Mot de passer actif) ou (Mot de passer désactivement).

6 Appuyer sur la touche de configuration ( ) et déterminer la configuration du mot de passe.

• Si la configuration du mot de passe a été régée sur "arrêt", l'appareil se remettra en veille.
• Si la configuration du mot de passe est régée sur "marche", poursuivre en effectuant les opérations suivantes.

Appuyer sur la touche d'avance () et configurer la durée après laquelle le mot de passe devra être saisi.

• La durée après laquelle le mot de passe doit être saisi peut être précisée entre 15 minutes / 30 minutes / 1 heures / 2 heures / 4 heures / 8 heures.

8 Appuyer sur la touche de configuration () et déterminer la durée après laquelle le mot de passe doit être saisi. 9 Si l'affichage de saisie du mot de passe apparaît, appuyer sur la touche de mode (▶1), la touche de configuration (▼2), ou la touche d'avance (▶3) pour entrainer les 4 nouveaux caractères du mot de passe et revenir au mode veille.

Remarques

• Ne pas oublier le mot de passe. Si vous avez oublié le mot de passe, appelez le revendeur.

Test de l'imprimante

Grâce à la fonction Test d'impression, il est possible de nettoyer la tête d'impression de cet appareil si les images balayées ne s'impriment pas correctement (par ex. si certaines zones restent vides).

Une fois la tête d'impression nettoyée, le motif suivant est imprimé.

Si le motif s'imprime comme ci-dessous, le problème est résolu. Si le motif ne s'imprime pas comme ci-dessous, consulter le manuel de l'imprimante pour plus de détails.

• Ce motif est imprimé en couleur.

1 Appuyer sur la touche de configuration. L'écran de configuration s'affiche.

2 Appuyer plusieurs fois sur la touche de configuration () pour sélectionner l'élément suivant.

• Si cet élément n'est pas affiché, l'appareil ne reconnaît pas l'imprimante.

Veiller à ce que l'imprimante soit correctement connectée.

3. Appuyer sur la touche d'avance (▶).

• La tête d'impression est nettoyée et le motif illustré ci-dessus est imprimé.

4. Appuyer sur la touche de mode (2) pour revenir au mode veille.

Remarques

• Si le motif du test n'est pas correctement imprimé, c'est le moment de replacer la cartouche d'encre. Se référer au mode d'emploi de l'imprimante et replacer la cartouche d'encre.
• Pour des informations sur les imprimantes disponibles, se référer au site en ligne suivant: http://panasonic.net/pcc/support/eboard/ub-5838c_info.htm

Toujours régler l'interrupteur d'alimentation sur arrêt et débrancher la fiche d'alimentation pour nettoyer l'appareil.

Nettoyage de l'écran et de l'appareil

Nettoyer doucement le film écran et l'appareil avec un chiffon humide bien essoré.

Remarques

Utilisez un nettoyant de cuisine neutre pour tâches résistantes dilué dans l'eau. (Si, par inadvertance, un marqueur à huile a été utilisé sur l'écran, essuyez les traces avec un peu d'alcool éthylique.) - Ne pas utiliser de diluants, benzines ou détergents contenant des abrasifs ou agents de surface car cela pourrait provoquer une décoloration ou rendre l'effacement difficile. - Ne pas essuyer l'écran avec un chiffon sec car cela peut créer des charges d'électricité statique.

Entretien de l'effaceur

Lorsque la surface de gommage de la "gomme" s'encrasse, immobilisez la feuille sous la feuille supérieure, du bout d'un doigt, puis décollez la feuille encrassée (feuille blanche ou grise) en la tirant dans le sens de la flèche.

Feuille blanche ou grise

Remarques

• Faites très attention de ne décoller qu'une feuille, feuille blanche ou grise de la "gomme".
• Lorsque l’effaceur est mince, faire attention de ne pas rayer l’écran avec les bords de l’effaceur car cela pourrait endommager l’écran.

Remplacement de la pile pour l'horloge de l'appareil

Lorsque la pile de l'horloge est usagée, l'écran de réglage de l'heure s'affiche à chaque mise sous tension de l'appareil.

Remplacer la pile comme indiqué ci-dessous et régler l'heure actuelle (voir page 26).

1. Desserrer la vis sur la partie inférieure du panneau de commande ①, puis retirer le support de pile ②

Remarques

• Ne pas desserrer d'autres vis.

2 Retirer la pile usagée et installer une pile neuve en plaçant la borne positive (+) vers le haut.

Utiliser toujours des piles "CR2032" et veiller à insérer la pile comme indiqué sur le support de pile.

3 Insérer le support de pile (côté pile vers le haut) et resserrer la vis de l'étape 1.

4 Régler la date actuelle. (Voir page 26.)

Remarques

• Se débarrasser rapidement de la batterie usagée, en couvrant les bornes d'un ruban et en suivant les normes de mise au rebut du pays/région.

Pour les états-unis

Pour identifier les messages d'erreur qui s'affichent sur le panneau de commande, consulter la section "Codes d'erreur", page 33.

Le tableau ci-dessous répertorie les solutions aux problèmes que vous pouvez rencontrer avec cet appareil, ainsi que des astuces pour éviter ces problèmes à l'avenir.

Si un problème persiste, contactez votre revendeur.

Problème	Solution et entretien	Voirla page
L'interrupteur d'alimentation est réglé sur marche, mais l'écran est éteint.	Vérifier que la fiche d'alimentation est bien branchée à fond.(Si l'écran ne s'allume toujours pas,mettre l'appareil hors tension,puis sous tension.)	-
Il est difficile d'effacer le texte/diagrammes écrites sur le film écran.	• Nettoyer le film écran avec un chiffon humide bien essoré.• Écrire lentement les lettres et les lignes. Les lettres et les lignes écrites trop vite ne s'effacent pas très facilement.• Effacer le texte/les diagrammes une fois que l'encre est s'est• Ne pas utiliser de détergent contenant des agents tensioactifs.	-
Certaines parties du texte ou des diagrammes ne peuvent pas être balayées.	La dette est écrite à l'extérieur de la zone balayable.→ Ecrire les lettres à l'intérieur de la zone balayable.	12
L'image balayée est vide, claire ou floue.	L'écriture sur l'écran est trop fine ou pas assez appuyée.→ Tracer des traits plus épais, plus appuyés ou utiliser un nouveau marqueur.	-
Des lignes blanches ou noires apparaissent sur l'image balayée, ou l'image balayée est foncée ou vide.	L'appareil est exposé aux rayons du soleil ou à une source de lumière intense.→ Modifier la position de l'appareil ou bloquer la lumière.	-
L'écran n'avance pas si la touche marche/arrêt ou la touche d'avance est appuyée.	Il n'y a pas de destination pour les images balayées.→ Configurer un périhérique de mémoire flash USB ou une carte mémoire SD, ou connecter une imprimante ou bien un ordinateur.	17
	De l'électricité statique est créé si le film écran est essuyé.→ Eteindre l'alimentation et déplacer doucement manuelle.	-
Les images imprimées sont claires ou inexistantes.	Utiliser la fonction Test d'impression.Si le problème persististe:• La cartouche d'encre est vide.• Changer la cartouche d'encre comme indiqué dans le manuel de l'imprimante.• La buse de la cartouche d'encre est sale.→ Nettoyer la buse comme indiqué dans le manuel de l'imprimante.	28
Lorsque l'image balayée est imprimée, les couleurs sont décalées ou flues.	Ajuster l'alignement de l'imprimante comme indiqué dans le manuel de l'imprimante.	-
L'image balayée ne peut pas être imprimée par une imprimante externe.	Une mémoire flash USB ou une carte mémoire SD est connectée.→ Retirer la mémoire flash USB ou la carte mémoire SD.	17
La mémoire flash USB, la carte mémoire SD ou l'imprimante n'est pas reconnaue.	La mémoire flash USB, la carte mémoire SD ou l'imprimante n'est pas prise en charge par cet apparéil.Pour plus d'informations concernant les mémoires flash USB, les cartes mémoire SD et les imprimantes disponibles, consultez le site suivant:http://panasonic.net/pcc/support/eboard/ub-5838c_info.htm	-
	Vérifier que le cable USB est correctement connecté à l'imprimante et à l'apparéil oumettre l' apparéil en mode veille.	20
	La mémoire flash USB ou l'imprimante est raccordée par le biais d'un concentrateur multiport USB.Ne pas le connecter via un concentrateur multiport USB.	-
Il faut longtemps à l'ordinateur pour reconnaître la mémoire flash USB.	La mémoire flash USB n'a pas été utilisée depuis qu'elle a été formatée en FAT32.Une fois qu'un fichier a été copié, les opérations suivantes s'effectueront beaucoup plus rapidement.	-
Lors de l'enregistrement, les images pivotent de 90 degrés.	Les images enregistrées au format JPEG pivotent de 90 degrés.Neutiliser un logiciel d'édition d'images pour ramener l'image dans la position qu'elle occuait sur l'écran.	-
L'ordinateur ne reconnaît pas cet apparéil.	Vérifier que les deux extrémités du cable USB sont correctement connectées ou mettre l' apparéil en mode veille.	21
	Cet apparéil est raccordé via un concentrateur multiport USB.Neut pas le connecter via un concentrateur multiport USB.	-
Le fichier image n'est pas affché après la copie sur un ordinateur.	Ouvrir le Disque amovible affché sur l'écran de l'ordinateur, et cliquer sur [Actualiser] à partir de [Affichage] dans la fenêtre Explorative Windows.	21
Lorsque l'ordinateil est sous tension, l'écran de réglage de l'heure s'affiche.	La pile est vide.Changer la pile, puis régler l'heure.	30

Codes d'erreur

Le tableau ci-dessous donne la signification de chaque code d'erreur susceptible de s'afficher à l'écran.

Codes d'erreur	Cause	Correction	Voir la page
U103021~ U103025U403021~ U403025	Le scanner ou l'écran est exposé aux rayons du soleil ou à une source de luminière intense.	Modifier la position de l'appareil oubloquer la luminière.	-
U403011U403012	L'écran de se déplacera pas.	Eteindre l'alimentation et déplacer lentement l'écran manuelle.	-
U308002	Il n'y a pas de papier dans l'imprimante.	Ajouter du papier dans l'imprimante.Selon l'imprimante, il peut êtrenecessarily d'appuyer sur le boutond'annulation d'erreurs (par ex. OK) surl'imprimante après la résolution del'erreur de l'imprimante.Consulter lemanuel de l'imprimante pour plus deltails.	-
U308003U308004	Il y a une erreur d'imprimante.	Résoudre l'éreur de l'imprimante comme indiqué dans le manuel de cette-ci.	-
U308001	Une imprimante non prise en charge est connectée.	Connector une imprimante compatible.	37
U408001	Le cable USB raccordant l'appareil et l'imprimante a été retire lors de la copie.	Connector fermement le cable USB pour l'imprimante, puis copier de nouveau le nombre requis de feuilles.	-
U307010	Il n'y a pas d'espace disque disponible sur la mémoire flash USB.	Augmenter l'espace disponible à l'aide d'un ordinateur.	-
U306010	Il n'y a pas d'espace disque disponible sur la carte mémoire SD.	Augmenter l'espace disponible à l'aide d'un ordinateur.	-
U307035	La protection en écriture est activée pour cette mémoire flash USB.	Désactiver la protection en écriture.	-
U306035	La protection en écriture est activée pour cette carte mémoire SD.	Désactiver la protection en écriture.	-
U407010	L'espace disponible sur la mémoire flash USB a été comblé en cours de balayage.	Augmenter l'espace disponible à l'aide d'un ordinateur, puis relancer lebalayage.	-
U406010	L'espace disponible sur la carte mémoire SD a été comblé en cours de balayage.	Augmenter l'espace disponible à l'aide d'un ordinateur, puis relancer lebalayage.	-
U307144	Une erreur d'écriture sur la mémoire flash USB s'est produit.	Vérifier si la mémoire flash USB est écrite normalement à l'aide d'un ordinateur.	-
U306144	Une erreur d'écriture sur la carte mémoire SD s'est produit.	Vérifier si la carte mémoire SD est écrite normalement à l'aide d'un ordinateur.	-
U407209	La mémoire flash USB a été retiree pendant le balayage.	Connector la mémoire flash USB, puis renouveler le balayage.	-
U406209	La carte mémoire SD a été retiree pendant le balayage.	Connector la carte mémoire SD, puis renouveler le balayage.	-
U307014	Les dossiers suivants pour le stockage d'images sur la mémoire flash USB sont en "lecture seule": pour UB-5838C: "UB-5838C" pour UB-5338C: "UB-5338C"	Modifier la propriété du dossier pour autoriser l'écriture à l'aide d'un ordinateur.	17
U307160
U407035
U306014	Les dossiers suivants pour le stockage d'images sur la carte mémoire SD sont en "lecture seule": pour UB-5838C: "UB-5838C" pour UB-5338C: "UB-5338C"	Modifier la propriété du dossier pour autoriser l'écriture à l'aide d'un ordinateur.	17
U306160
U406035
U307001	Une mémoire flash USB non prise en charge est connectée.	You ne pouvez pas utiliser une mémoire flash USB équipée de certaines fonctions, une fonction de sécurité par exemple.	-
U307002
U307161
U307037	La mémoire flash USB a été formatée en utilisant le format FAT16 non pris en charge.	Formater la mémoire flash USB à l'aide d'un ordinateur.Remarques: Toutes les données stockées sur la mémoire flash USB sont perdues lors du formatage de cette-ci.	-
U306001	Une carte mémoire SDHC est connectée.	La carte mémoire SDHC n'est pas prise en charge. Utiliser une carte mémoire SD.	-
U306002
	Une carte mémoire SD non prise en charge est connectée.	Il se peut que l'appareil ne reconnaissé pas une carte mémoire SD déjà formaitée (par ex. par le logiciel général de formatage d'un ordinateur). Pour pouvoir utiliser la carte mémoire SD avec cet apparéil, il faut reformater cette carte pour qu'elle réponde aux specifications correspondantes, et ce grâce au logiciel de formatage adéquat. Vous pouvez également télécharger ce logiciel de formatage pour la carte mémoire SD sur le site suivant: http://panasonic.jp/support/global/cs/sd/download/sd_formatter.html	-
U413209	Le cable USB raccordant l'appareil et l'ordinateur a été retire lors du balayage.	Connector correctement le cable USB de l'ordinateur, puis balayer de nouveau.	21
U413010	L'ordinateil a manqué de mémoire interne pendant le balayage.	Effacer du texte/diagrammes écrites à l'écran, et essayer de balayer de nouveau.	-
U407208	La valeur maximale autorisée pour un nombre séquentiel (99) du nom de fichier a été atteinte.	Transférer vers un autre emplacement les fichiers d/images dans le dossier suivant sur la mémoire flash USB ou sur la carte mémoire SD. pour UB-5838C: "UB-5838C" pour UB-5338C: "UB-5338C"	17
U406208

Si d'autres indications s'affichent, appeler le revendeur.

	Numéro de modèle	UB-5838C	UB-5338C
Généralités	Alimentation	Se référer au nom de la plaque d'identification sous le cadre inférieur gauche
	Consommation	Se référer au nom de la plaque d'identification sous le cadre inférieur gauche
	Dimensions externes sans chevalet (Hauteur × Largeur × Profondeur)	1.125 mm × 1.998 mm × 224 mm (3' 8 19/64" × 6' 6 43/64" × 8 53/64")	1.125 mm × 1.636 mm × 224 mm (3' 8 19/64" × 5' 4 27/64" × 8 53/64")
	Dimensions externes avec chevalet (Hauteur × Largeur × Profondeur)	1.830 mm × 1.998 mm × 1.207 mm (6' 1/16" × 6' 6 43/64" × 3' 11 17/32")	1.830 mm × 1.636 mm × 1.207 mm (6' 1/16" × 5' 4 27/64" × 3' 11 17/32")
	Poids sans chevalet	28 kg (62 lbs.)	26 kg (58 lbs.)
	Poids avec chevalet	38 kg (84 lbs.)	36 kg (80 lbs.)
	Conditions ambientes	Température: 10 à 35°C (50 à 95°F) Humidité: 30 à 80% RH
	Conditions ambientes de stockage	Température: -20 à 60°C (-4 à 140°F) Humidité: 15 à 80% RH
	Ecran	1,8" LCD couleur
	Pile pour l'horloge	Pile bouton lithium (CR2032) × 1
	Interface PC	Full Speed USB 2.0 * * Cet apparéil ne fonctionne pas avec un Hi-Speed USB 2.0.
Bloc d'entrée	Surfaces du panneau	2
	Système de déplacement du panneau	Type défilament sans fin
	Dimensions du panneau (Hauteur × Largeur)	838 mm × 1.740 mm (2' 9" × 5' 8 33/64")	838 mm × 1.378 mm (2' 9" × 4' 6 17/64")
	Zone de balayage (Hauteur × Largeur)	790 mm × 1.722 mm (2' 7 7/64" × 5' 7 51/64")	790 mm × 1.360 mm (2' 7 7/64" × 4' 5 35/64")
	Système de balayage	Capteurs d'image par contact
	Modes de balayage	Couleur / N/B:
	Taille du balayage	Taille standard / Pleine page	- (Taille standard uniquement)
	Résolution du balayage (Hauteur × Largeur)	[Taillie standard, A4] Couleur / N/B: 1,7 × 1,7 point/mm (44 × 44 ppp) [Taillie standard, Letter] Couleur / N/B: 1,6 × 1,6 point/mm (41 × 41 ppp) [Pleine page, A4] Couleur / N/B: 2,4 × 1,7 point/mm (61 × 44 ppp) [Pleine page, Letter] Couleur / N/B: 2,5 × 1,6 point/mm (62 × 41 ppp)	[A4] Couleur / N/B: 2,2 × 2,2 point/mm (56 × 56 ppp) [Letter] Couleur / N/B: 2,1 × 2,1 point/mm (52 × 52 ppp)
	Temps de balayage * Jusqu'à la fin du balayage	Couleur: 30 s N/B: 20 s
Bloc de sortie de l'imprimante	Interface	Full Speed USB 2.0
	Langue de l'imprimante support	PCL 3 GUI
	Taille du papier	A4/Letter*1
	Résolution d'impression	300 ppp
	Impression continue	1 à 9 feuilles
Bloc de sortie pour mémoire flash USB	Interface	Full Speed USB 2.0
	Format de support	Format FAT (FAT16)/FAT32 (Capacité maximum: 32 Go)
	Format de fichier de stockage	PDF/JPEG
Bloc de sortie pour carte mémoire SD	Spécification SD	Version 1.10* La carte mémoire SDHC et la norme SD I/O ne sont pas prises en charge.
	Format de support	Format FAT16*2 (Capacité maximum: 2 Go)
	Format de fichier de stockage	PDF/JPEG

Les imprimantes ne sont pas inclues dans les spécificités ci-dessus.

Pour plus d'informations concernant les mémoires flash USB, les cartes mémoire SD et les imprimantes disponibles, consultez le site suivant:

http://panasonic.net/pcc/support/eboard/ub-5838c_info.htm

1 Le format Letter est réservé aux modèles destinés aux États-Unis et au Canada. 2 Il se peut que l'appareil ne reconnaisse pas une carte mémoire SD déjà formatée (par ex. par le logiciel général de formatage d'un ordinateur).

Pour pouvoir utiliser la carte mémoire SD avec cet appareil, il faut reformater cette carte pour qu'elle réponde aux spécifications correspondantes, et ce grâce au logiciel de formatage ajustat.

Vous pouvez également télécharger ce logiciel de formatage pour la carte mémoire SD sur le site suivant:

http://panasonic.jp/support/global/cs/sd/download/sd_formatter.html

Éléments disponibles séparément

Option	Support:	UE-608035
Disponible séparément	Marqueurs:	KX-B031	(jeu de 10 marqueurs noirs),
		KX-B032	(jeu de 10 marqueurs rouges),
		KX-B033	(jeu de 10 marqueurs bleus)
	Effaceurs:	KX-B042	(jeu de 6 effaceurs)
	Jeu de marqueurs et effaceur:	KX-B035	(contient un marqueur noir, un rouge et un bleu, et un effaceur)

Pour acheter séparément les éléments disponibles, contacter le revendeur.

Table des matières

page

Pourvoir propres sécurité 39

Montage de l'appareil 40

• Les accessoires de montage. 40 Montage 41

Vérification du fonctionnement du tableau électronique 45

Avant les opérations de contrôle 45 • Réglage de la date et de l'heure 45 • Opération de la méthode de contrôle 46

Remballage 47

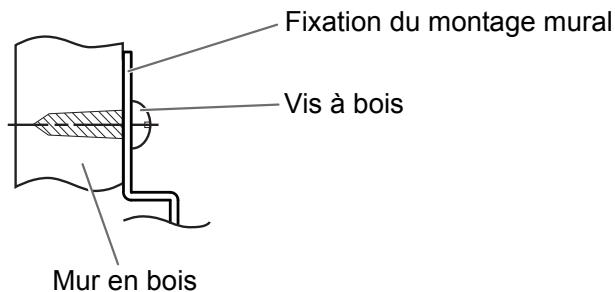

Construction du montage mural 48

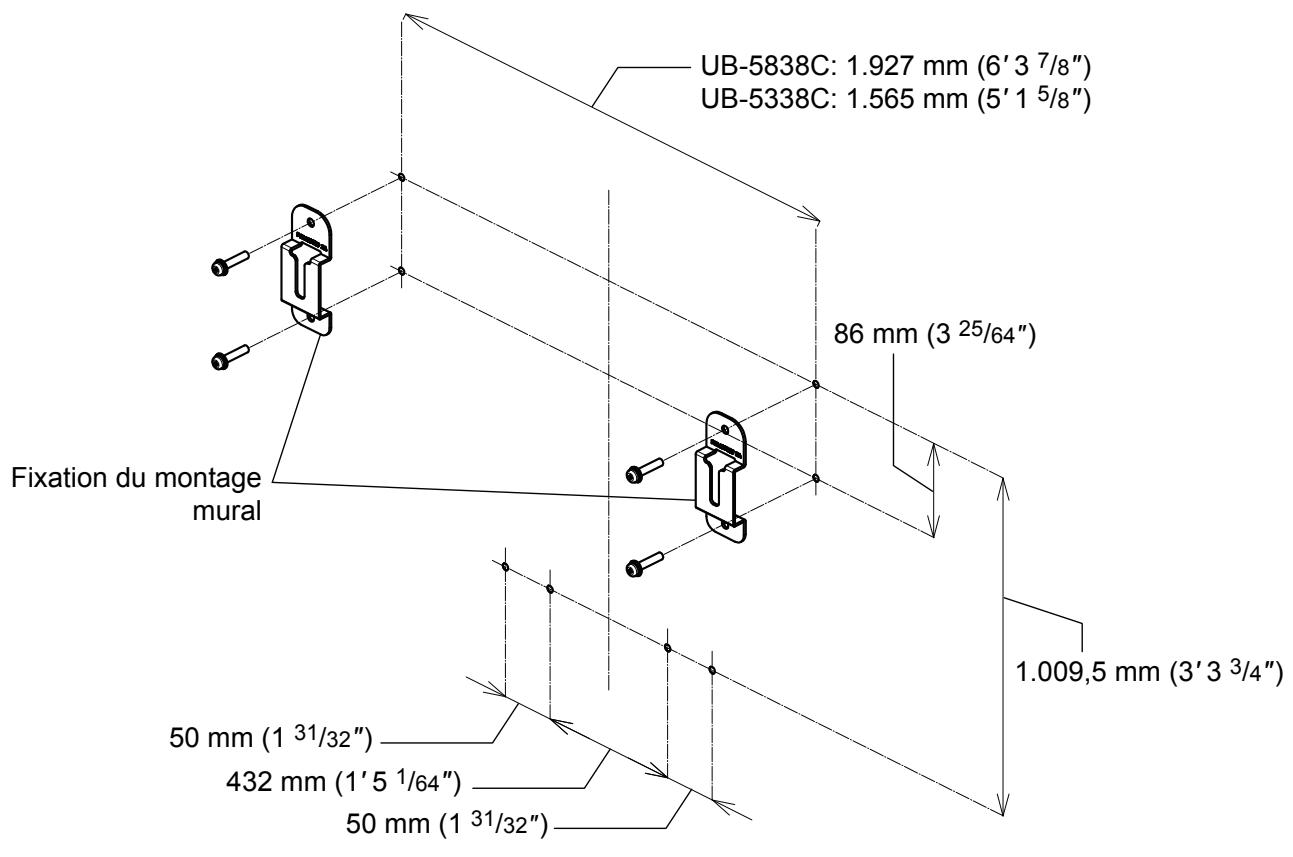

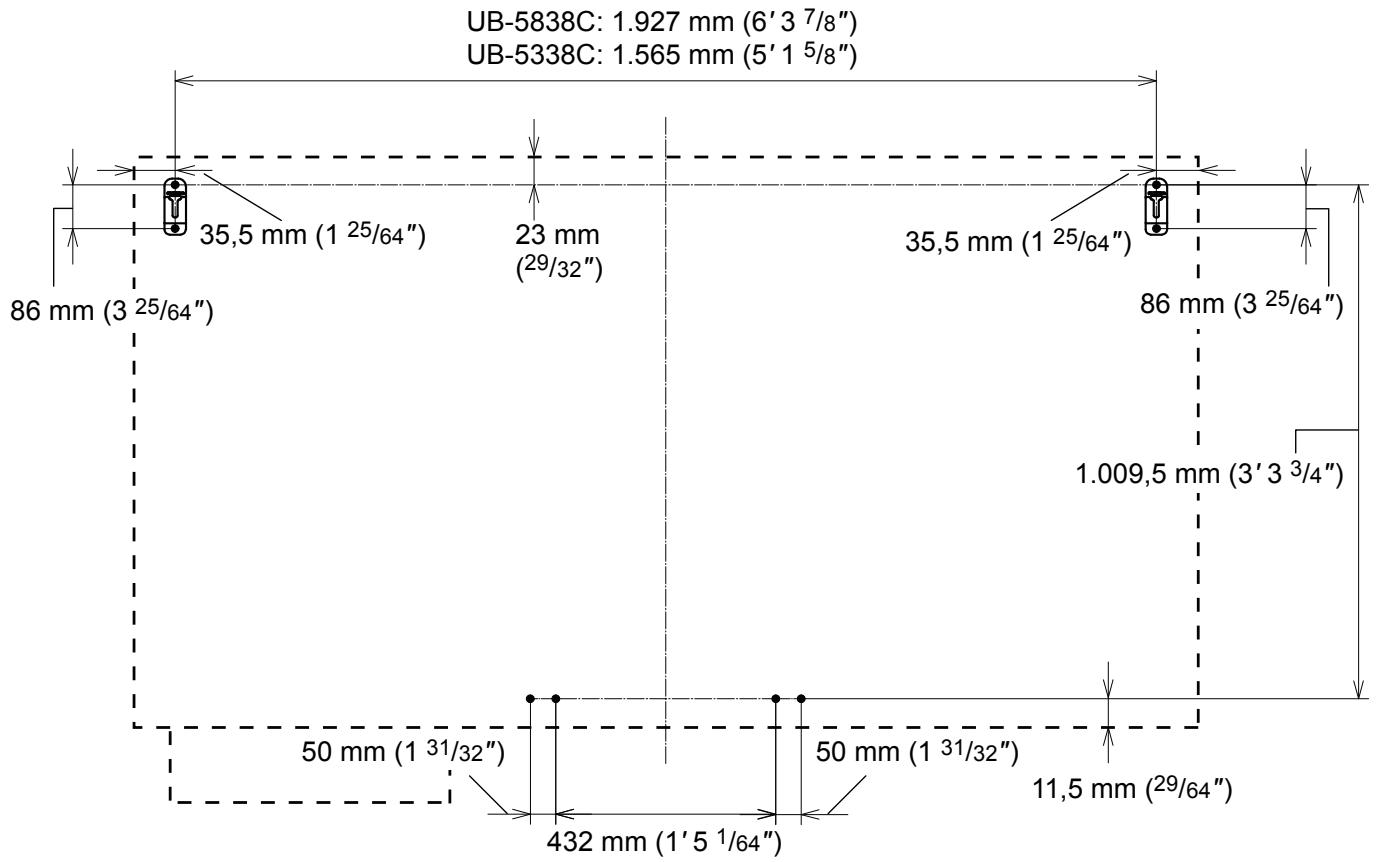

Vérification du mur 48 - Installation des fixations du montage mural 49 - Types de mur et procédures d'installation 51

Assemblage du chevalet optionnel (UE-608035) 53

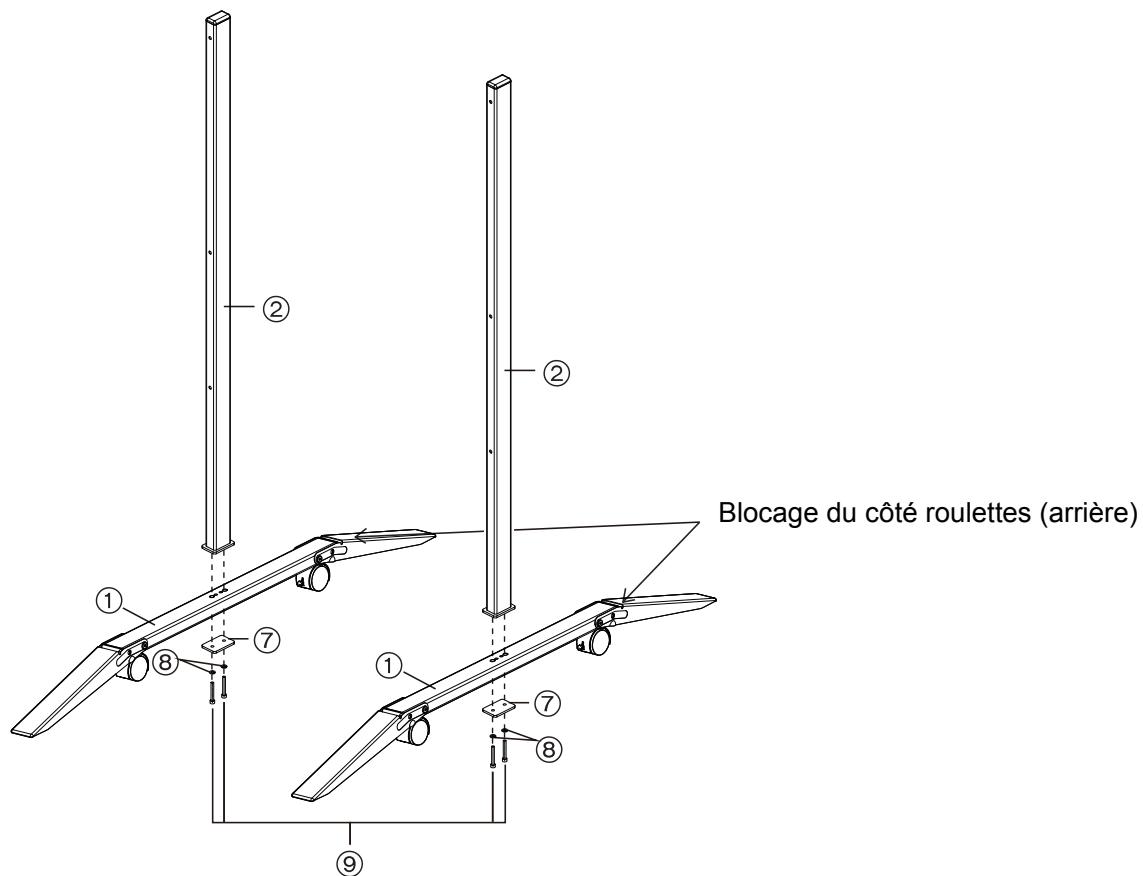

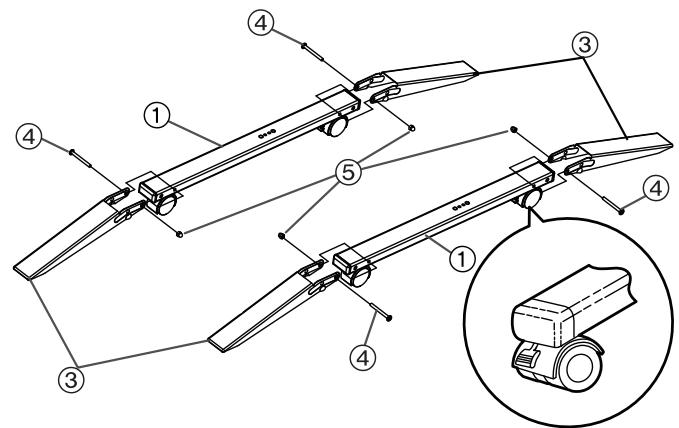

• Éléments inclus. 53 • Instructions d'assemblage 54
• Demande d'assemblage du tableau électronique, du chevalet et du montage mural au revendeur.
• Avant la construction ou l'assemblage de cet ensemble, lire intégralement ce manuel.

Plus spécialement, lire attentivement le paragraphe "Pour votre propre sécurité" et installer le tableau électronique en toute sécurité.

Panasonic Communications Co., Ltd. ne peut être tenu pour responsable pour les accidents ou les dommages resulting d'une installation incorrecte.

• Pour installer le tableau électronique, deux personnes sont nécessaires.

Produit a DIODE electroluminescente CLASSE 1

Pour éviter des blessures graves voire mortelles, lire attentivement cette section avant d'utiliser l'appareil afin d'assurer son utilisation correcte et en toute sécurité.

Les symboles suivants sont utilisés dans ce manuel d'installation.

!AVERTISSEMENT	Signale un risque potentiel pouvant entraîner de graves blessures ou la mort.
!ATTENTION	Signale un risque pouvant entraîner des blessures légères ou endommager l'appareil.

×	Ce symbole sert à attirer l'attention des utilisateurs sur des procédures spécifique ne devant pas été effectuées.
!	Ces symboles seront à attirer l'attention des utilisateurs sur des procédures spécifique indisponible pour utiliser l'appareil en toute sécurité.

Après l'installation de cet appareil, un technicien qualifié doit en vérifier la sécurité.

Veiller à débrancher le cordon d'alimentation pendant l'installation de l'appareil. Sinon, cela crée un risque de choc électrique ou de blessure.

Veiller à utiliser les pièces spécifiées pour l'installation. Sinon, cela crée un risque d'incendie, de choc électrique ou de blessure.

Les instructions du mode d'emploi ou des étiquettes apposées sur le boîtier, le châssis ou les pièces doivent être respectées.

Afin de garantir une utilisation en toute sécurité, le cordon d'alimentation fourni doit être inséré dans une prise secteur triphasée standard mise à la terre à l'aide d'un câblage normal.

Un fonctionnement satisfaisant de l'appareil ne signifie pas que la source d'alimentation est mise à la terre ou que l'installation est parfaitement sûre. Par souci de sécurité, en cas de doute quant au raccordement effectif de la source d'alimentation à la terre, consulter un électricien qualifié.

Attention

Ne pas faire installer l'appareil par d'autres personnes que le personnel technique qualifié.

Après avoir installé ou déplacé l'appareil, verrouiller les roulettes et mettre en place les pattes de rallonge stabilisatrices.

Veiller à porter un gant pour éviter tout choc électrique ou toute blessure.

Les accessoires de montage

Le carton comprend les pièces ci-dessous pour l'installation de l'appareil. Vérifier que toutes ces pièces se trouvent bien dans le carton avant de commencer l'installation.

No.	Nom des pièces	Illustration	Qté	Commentaires
①	Rondelle		4	Pour monter le chevalet
②	Fixation du montage mural		2	Pour le montage mural
③	Attaché du cordon		1	Pour le cordon d'alimentation en utilisant le chevalet
④	Cordon d'alimentation		1	L'illustration du cordon d'alimentation correspond à celui des Etats-Unis. La forme de la prise peut varier selon le pays/zone.

Remarques

• S'assurer de livrer les accessoires suivants aux utilisateurs.
• Marqueurs (Noir, Rouge, Bleu) 1 de chaque. Effaceur 1
• Cable USB 1
• Mode d'emploi 1
• Carte de garantie (modèles destinés aux États-Unis uniquement).. 1

Montage

Assembler la fixation du montage mural ou le chevalet en option.

• Pour utiliser la fixation du montage mural, se référer au paragraphe "Construction du montage mural" à la page 48.
• Pour utiliser un chevalet, se référer au paragraphe "Assemblage du chevalet optionnel (UE-608035)" à la page 53.

Retirer les joints de fixation et la boîte d'emballage.

• Il s'agit du diagramme des modèles UB-5338C.

UB-5838C qui ont des protections sur les côtés supérieurs et inférieurs au centre de l'appareil.

Remarques

• Pour manipuler l'écran de l'appareil, saisir le cache latéral de chaque côté de l'écran. Ne pas saisir la superficie du film écran, car cela pourrait le déchirer.
• Enlevant la boîte d'emballage, veiller à ne pas cogner l'écran de l'appareil. (L'écran de l'appareil peut tomber.)
• La boîte d'emballage, les protections et autres matériaux d'emballage sont nécessaires pour remballer cet appareil. Ne pas les jeter.
• Retirer les bandes de fixation de l'écran lentement du haut vers le bas pour ne pas l'endommager.

3 Aplatir la boite d'emballage.

4 Retirer le sac en plastique de protection et coucher l'appareil sur le carton d'emballage avec la surface du film écran vers le bas.

Remarques

• tent pas le film écran. (Ce contact peut endommager le film écran.)
• Pour utiliser le chevalet, aller à l'objet 10.

[Montage mural]

5 Retirer les quatre rivets.

Remarques

• Pour retirer les rivets, les tourner dans le sens horaire à l'aide d'un tournevis. (La partie fixe des rivets sera surélevée.)

6 Accrocher les deux axes du montage mural de l'appareil aux fixations du montage mural.

Remarques

• Veiller à ce que les axes tombent dans la cannelure de la fixation du montage mural. Si les axes ne correspondent pas aux cannelures, ajuster la position de la fixation du montage mural.

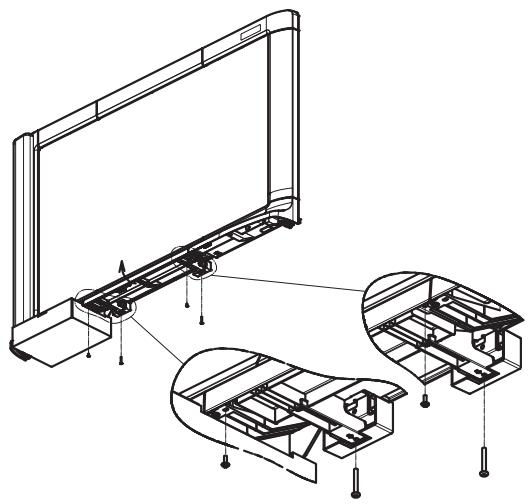

7 Avec avoir dévisser les 4 vis du centre du cache cadre inférieur, les retirer.

8 Fixer solidement l'attache du montage mural au mur à l'aide de 4 visseries murales appropriées.

Remarques

• Les 4 visseries murales ne sont pas incluses avec le tableau électronique. Veiller à acheter des vis de taille M6 pour le mur.

9 Installer le cache cadre inférieur retiré à l'étape 7.

• Avancer vers le paragraphe "Vérification du fonctionnement du tableau électronique" à la page 45.

Chevalet optionnel

Fixer le chevalet optionnel à l'appareil.

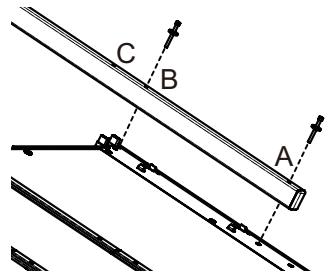

• Chaque support dispose de quatre trous (A, B, C, D). 1) Fixer les supports à l'appareil avec les roulettes au-dessus. 2) Pour fixer l'appareil sur le chevalet à une hauteur normale (1.830 mm [6'2/32"]), serrer les deux vis (incluses avec le chevalet) avec des rondelles ① à l'aide de la clé à six pans en les insérant dans les trous A et C.

Hauteur normale

Remarques

Utiliser l'effaceur inclus avec le tableau électronique. Ne pas utiliser l'effaceur inclus avec le chevalet. - Ne pas trop serrer la vis. Cela peut déformer le chevalet. - En serrant les deux vis avec des rondelles dans les trous A et B, la hauteur de l'appareil sera supérieure de 100 mm (3 15/16'' ) à la hauteur normale (1.930 mm [6' 4'])

plus haut que la hauteur normale

12 Fixer les rivets (inclus avec le chevalet) dans les trous non utilisés du chevalet.

hauteur normale : 2 positions - plus haut que la hauteur normale : 4 positions

13 Installer l'attache au chevalet.

• Installer l'attache ③ du cordon d'alimentation sur le côté supérieur du chevalet, sur le côté du boîtier de contrôle.

Nettoyer la superficie du film écran.

• Humecter un chiffon doux avec de l'eau, l'essorer et essuyer la superficie du film écran.

Remarques

• Ne pas nettoyer la superficie du film écran à l'aide d'un diluant pour peinture, de benzène, ou des nettoyants contenant des produits abrasifs. Cela peut causer une décoloration.
• Ne pas nettoyer la superficie du film écran à l'aide d'un chiffon sec. Cela peut créer de l'électricité statique.

2 Brancher le cordon d'alimentation.

• Brancher fermement le cordon d'alimentation fourni dans l'entrée secteur du boîtier de commande.

Réglage de la date et de l'heure

Régler la date et l'heure comme suit.

1 Placer l'interrupteur d'alimentation sur marche.

• L'écran de configuration de l'heure s'affiche automatiquement lorsque l'interrupteur d'alimentation est allumé pour la première fois.

Si l'écran de configuration de l'heure ne s'affiche pas même lorsque l'interrupteur d'alimentation est allumé, appuyer sur la touche de configuration [ ] pour entrer le mode de configuration, puis appuyer plusieurs fois sur la touche de configuration (▼) pour sélectionner le mode de configuration de l'heure, puis appuyer sur la touche d'avance (▲).

Régler la date actuelle.

La valeur peut être changée en appuyant sur la touche de configuration (▼), et sélectionner la configuration en appuyant sur la touche d'avance (▲).

Opération de la méthode de contrôle

Après avoir assemblé l'appareil et réglé l'heure, procéder de la façon indiquée dans le tableau suivant pour s'assurer qu'il fonctionne correctement.

Etape		Points à contrôler
		Etat	Solution
1	Placer l'interrupteur d'alimentation sur marche.	Le message de veille s'affiche après le message initial.	(Fonctionnement normal)
		L'affichage n'apparait pas.	Vérifier le cordon d'alimentation. (Voir étape 2 à la page 45.)
		Un code d'erreur s'affiche.	Contacter le magasin ou le revendeur de l'appareil.
2	Appuyer sur la touche d'avance.	L'écran est alimenté.	(Fonctionnement normal)
		La surface du film écran n'est pas alimenté en continu.	Contacter le magasin ou le revendeur de l'appareil.
		Il y a d'étranges parasites.
3	Connector une mémoire flash USB ou une carte mémoire SD.	La mémoire flash USB ou la carte mémoire SD installée est affichée à l'écran.	(Fonctionnement normal)
		(Sinon)	Contacter le magasin ou le revendeur de l'appareil.
4	① Utiliser le marqueur en option pour dessiner une grande ligne traversant toute la zone balayable de la superficie du film écran. • Pour plus d'informations sur la zone balayable, consulter la section "Film écran" à la page 12. ② Appuyer sur la touche marche/arrêt.	Le film écran se déplace sans a-coups et l'image balayée apparaît à l'écran.	(Fonctionnement normal)
		(Sinon)	Contacter le magasin ou le revendeur de l'appareil.
5	Zoomer sur plusieurs zones de l'image balayée. (Voir page 18 et 19.)	Une ligne blanche ou noire apparaît sur l'image balayée, ou l'image balayée est foncée ou vide.	Vérifier le fort éclairage.
		La zone balayable n'est pas complètement balayée.	Contacter le magasin ou le revendeur de l'appareil.
6	Placer l'interrupteur d'alimentation sur arrêt, puis de nouveau sur marche après 3 minutes.	Le message de veille s'affiche après le message initial.	(Fonctionnement normal)
		L'heure n'est pas correcte.	Vérifier la pile. (Voir étape 3 à la page 45.)

Suivre les étapes 2 à 13 de la procédure de montage, 41 - 44, dans l'ordre inverse pour remballer l'appareil et les accessoires. Utiliser les joints pour fermer la boîte d'emballage.

Remarques

• Pour manipuler l'écran de l'appareil, saisir le cache latéral de chaque côté de l'écran. Ne pas saisir la superficie du film écran, car cela pourrait le déchirer.

Vérification du mur

Pour le montage sur un mur, consulter le propriétaire des lieux, le gardien ou le constructeur pour déterminer si le mur est assez solide pour installer l'appareil. Par sécurité, installer cet appareil seulement après avoir pris connaissance du type de mur, du type de vis approprié et de la méthode de construction (page 51).

Remarques

• Ne pas installer le tableau électronique sur des murs en mortier. Une fuite électrique accidentelle provenant des vis de fixation du montage mural vers les lattes en métal ou des lattes des fils peut causer de la chaleur, de la fumée ou un feu.
• Outils et éléments nécessaires (non inclus avec le produit)

Perceuse, tournevis, mètre ruban, niveau

8 vis (taille M6)

1. Avant de démarrer
2. Veiller à ce que le mur soit assez solide pour supporter le poids suivant.

Pour le modèle UB-5838C: 1.373 N [140 kgf (309 lbf)]

Pour le modèle UB-5338C: 1.275 N [130 kgf (287 lbf)]

Remarques

• Si nécessaire, renforcer le mur pour qu'il soit assez solide pour supporter le poids de l'appareil.
• Veiller à ce que l'endroit soit assez grand pour accueillir l'appareil.

Pour le modèle UB-5838C: 1.125mm (H) × 1.998mm (L) [3'8 19/64" (H) × 6 43/64" (L)]

Pour le modèle UB-5338C: 1.125mm (H) × 1.636mm (L) [3'8 19/64" (H) × 5'4 27/64" (L)]

1. Veiller à ce que la prise secteur se situe entre 3 m (9' 10 1/8") de l'endroit où l'appareil sera installé et qu'elle ne soit pas derrière l'appareil.

Installation des fixations du montage mural

Veiller à ce que le mur soit assez solide pour supporter le poids de l'appareil.

Pour le modèle UB-5838C:1.373 N [140 kgf (309 Ibf)]

Pour le modèle UB-5338C:1.275 N [130 kgf (287 Ibf)]

2. À l'aide du mètre ruban et du niveau, marquer les 8 points d'insertion des vis.

Remarques

• Notez la différence de la position du trou du modèle UB-5838C et du modèle UB-5338C. Veiller à ce que la position des trous soit au même niveau et perpendiculaires aux autres (à savoir, l'appareil ne sera pas de travers).
• La tolérance latérale de la position du trou de la fixation du montage mural est de ± 1,5mm ( 1/16'' ).

Percer 8 trous pour les fixations du montage mural.

• Percer des trous adéquats pour les vis utilisées.

4 Installer les fixations du montage mural en utilisant les 4 vis.

• 2 vis sont utilisées pour chaque plaque du montage mural.

Les 4 vis restantes sont utilisées après l'installation de l'appareil sur le mur.

Remarques

• Les vis (8) ne sont pas inclues avec le produit. Veiller à acheter des vis de taille M6, adaptées au type de mur utilisé.
• Serrer la visserie du montage mural de sorte qu'elle ne se relâche pas.
• En perçant les trous et en installant les fixations du montage mural, suivre la procédure du paragraphe "Types de mur et procédures d'installation" (page 51).

Accrocher l'appareil sur le mur.

• Consulter la section "Montage de l'appareil" (page 40).

Types de mur et procédures d'installation

La méthode d'installation des fixations du montage mural sur le mur variera selon la nature de la structure du mur.

Trois options disponibles sont listées ci-dessous.

D'autres méthodes peuvent être nécessaires selon le type du mur.

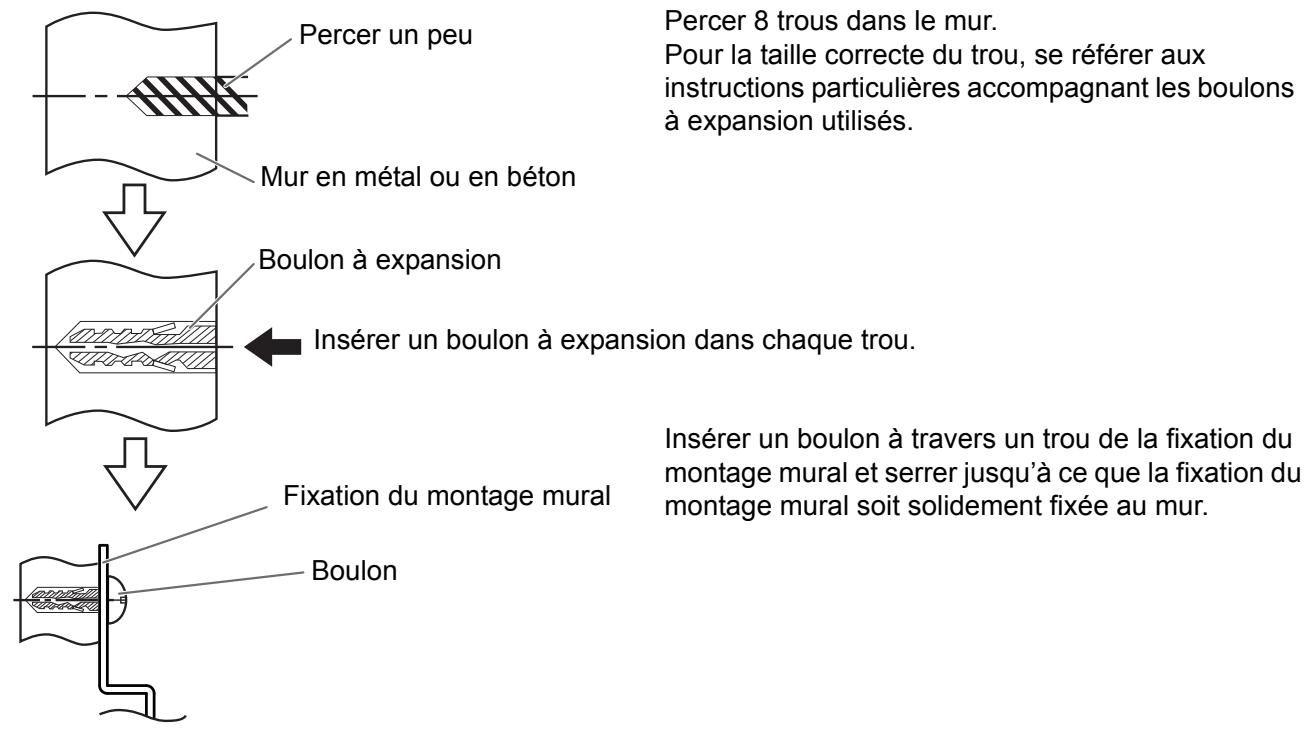

Murs métalliques ou en béton

Des boulons à expansion (vendus en magasin) sont nécessaires.

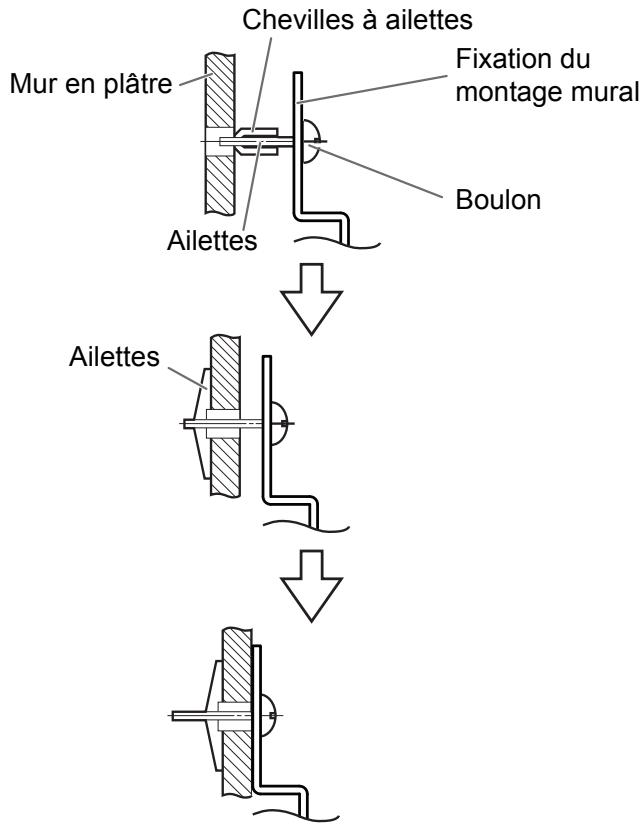

Murs en plâtre

Des chevilles à ailettes (vendues en magasin) sont nécessaires.

Insérer un boulon à travers le trou de la fixation du montage mural et fixer la cheville à ailettes. Puis insérer la cheville à ailettes dans le trou pendant que les ailettes sont horizontales. Pour la taille correcte du trou, se référer aux instructions particulières accompagnant les chevilles à ailettes utilisées.

Après l'expansion des ailettes, tirer sur la fixation du montage mural jusqu'à ce que les ailettes de la cheville accrochent solidement le mur.

Serrer la vis jusqu'à ce que la fixation du montage mural soit solidement fixée au mur.

Murs en bois

Des vis à bois (vendues en magasin) sont nécessaires.

Insérer la vis à bois dans le trou de la fixation du montage mural et serrer jusqu'à ce que celle-ci soit solidement fixée au mur. Pour la taille correcte du trou, se référer aux instructions particulières accompagnant les vis à bois utilisées.

Éléments inclus

Vérifier que les éléments suivants sont inclus avec le chevalet optionnel (UE-608035).

No.	Nom des pièces	Illustration	Qté
①	Base du chevalet		2
②	Tige de support		2
③	Pattes de rallonge stabilisatrices		4
④	Vis à tête plate (M6 × 60 mm [2 3/8'])		4
⑤	Ecrou		4
⑥	Clé (4 mm [5/32"])*2		1
⑦	Support de crochet		2
⑧	Rondelle		4
⑨	Vis (M6 × 45 mm [1 25/32'])		4
⑩	Rondelle	Pas utilisé avec ce tableau électronique (Ceci est utilisé avec d'autres modèles.)	4
⑪	Vis (M6 × 60 mm [2 3/8"])*1		4
⑫	Rivet*1		4
⑬	Clé (5 mm [13/64"])*2		1

1 Utiliser 4 vis et rivets pour installer le tableau électronique. 2 La clé incluse est nécessaire pour serrer et desserrer les vis, la conserver dans un endroit sûr.

Remarques

• Avant l'assemblage, veiller à bloquer les roulettes.

Blocage des roulettes (Appuyer sur ce côté)

Instructions d'assemblage

1 Assembler les pattes de rallonge stabilisatrices.

Assemblage du chevalet

Remarques

• Pour replier en arrière les pattes de rallonge stabilisatrices, déverrouiller ainsi (1, 2).

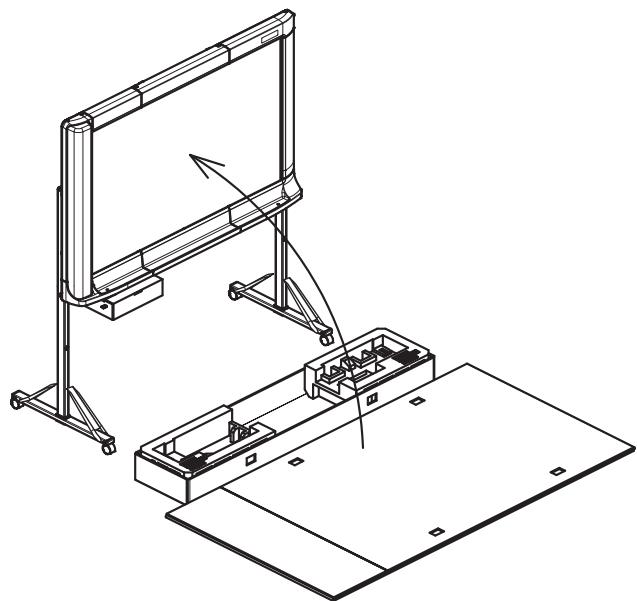

Monter l'appareil.

• Consulter la section "Montage de l'appareil" (page 40).

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellément nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'union européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
