Type de produit	Kit adaptateur pour installation autoradio (batterie et cassette)
Marque	Panasonic
Modèle	CA-RKIT
Catégorie	Accessoires pour appareils électroniques
Composants inclus	Adaptateur pour batterie (SH-CDC12PEY) et adaptateur pour lecteur cassette (SHCDM10B1PYK)
Tension d'entrée (adaptateur batterie)	12/24 V CC
Tension de sortie (adaptateur batterie)	4,5 V CC, 0,6 A
Dimensions (adaptateur batterie)	104 × 32 × 23 mm
Longueur câble (adaptateur batterie)	Supérieure à 1,5 m
Réponse en fréquence (adaptateur cassette)	30 – 20 000 Hz
Dimensions (adaptateur cassette)	102,4 × 12,1 × 63,8 mm
Poids (adaptateur cassette)	41 g
Longueur câble (adaptateur cassette)	Supérieure à 1,4 m
Type de véhicule compatible	Batterie 12 V ou 24 V, négatif à la masse
Fonctions principales	Alimentation lecteur CD via allume-cigare et transmission audio via lecteur cassette
Précautions d'usage	Débrancher après usage, éviter poussière, chaleur, soleil et champs magnétiques
Remplacement fusible	Vérifier que le lecteur CD est correctement installé avant remplacement
Dépannage commun	Vérifier fusible, propreté des têtes, réglages volume et équilibre
Bruit mécanique	Normal, dû aux composants internes
Type de connectique adaptateur batterie	Prise DC IN pour allume-cigare
Type de connectique adaptateur cassette	Insertion dans lecteur cassette autoradio

FOIRE AUX QUESTIONS - CA-RKIT PANASONIC

Comment installer le kit CA-RKIT ?

Avant l'installation, vérifiez que tous les éléments conviennent à votre autoradio. Suivez les schémas de raccordement : connexion de l'adaptateur batterie à l'allume-cigare et insertion de l'adaptateur cassette dans le lecteur cassette. Laissez un peu de jeu dans les câbles.

Puis-je utiliser cet adaptateur dans un camion 24 V ?

Oui, l'adaptateur batterie est conçu pour une tension d'entrée de 12 V ou 24 V CC, ce qui permet son utilisation dans les camions et autres gros véhicules avec négatif à la masse.

Que faire si le son est absent ?

Vérifiez que l'adaptateur cassette est correctement inséré et que la chaîne audio du véhicule est allumée. En cas de froid intense, le câble peut devenir rigide ; attendez que l'habitacle se réchauffe.

Pourquoi le volume est-il faible ?

Réglez d'abord le volume sur le lecteur CD, puis sur la chaîne audio du véhicule. Si la chaîne possède une inversion manuelle, sélectionnez le sens de défilement avant. Ajustez également l'équilibre gauche/droit.

Que faire si la qualité sonore est mauvaise ?

Nettoyez les têtes du lecteur cassette de la chaîne audio du véhicule. Des têtes sales peuvent dégrader le rendu sonore.

L'adaptateur cassette ne s'insère pas, que faire ?

Assurez-vous de l'insérer dans le bon sens (côté A vers le haut). Si le problème persiste, nettoyez les cabestans du lecteur cassette de la chaîne audio.

Le lecteur CD ne démarre pas, que vérifier ?

Vérifiez le fusible de l'adaptateur batterie. Si le fusible saute fréquemment, contactez le revendeur. Assurez-vous aussi que le lecteur CD est correctement installé.

Entends un bruit mécanique de rotation, est-ce normal ?

Oui, ce bruit est tout à fait normal. Il provient des composants mécaniques de l'adaptateur.

Comment remplacer le fusible ?

Débranchez l'adaptateur, ouvrez le compartiment fusible et remplacez-le par un fusible de même calibre. Assurez-vous que le lecteur CD est correctement installé avant de réutiliser.

Comment nettoyer les têtes de l'adaptateur cassette ?

Ne touchez pas directement la tête. Utilisez un coton-tige imbibé d'alcool isopropylique pour nettoyer délicatement la tête et la bande. Retirez d'abord la pellicule protectrice si présente.

MODE D'EMPLOI CA-RKIT PANASONIC

Ensemble pour installation dans une voiture

Avant de procéder à l'installation, lire attentivement cette notice et vérifier que tous les éléments de l'ensemble conviennent l'appareil audio de la voiture.

Accessoires

• 1 adaptateur pour batterie de voiture: SH-CDC12PEY
• 1 adaptateur pour lecteur de cassette de voiture: SHCDM10B1PYK

Spécifications

■ Adaptateur pour batterie de voiture

Tension d'entrée: 12/24 V c.c.

Tension de sortie: 4,5 V (0,6 A) c.c.

Dimensions (L×H×P): 104×32×23 mm (4 ^3/32 po×1 ^1/4 po× ^29/32 po)

Longueur du câble: Plus de 1,5 m (4 ^15 / _16 pi)

■ Adaptateur pour lecteur de cassette de voiture

Réponse

en fréquence: 30 à 20 000 Hz (Puissance nominale pour la section de tête de l'appareil.)

Dimensions (L×H×P): 102,4×12,1×63,8 mm (4 ^1/32 po× ^15/32 po×2 ^1/2 po)

Poids: 41 g (1,5 oz.) Longueur du câble: Plus de 1,4 m (4 ^19/32 pi)

Remarques:

Les spécifications sont sujettes à modification sans préavis. Les poids et dimensions sont approximatifs.

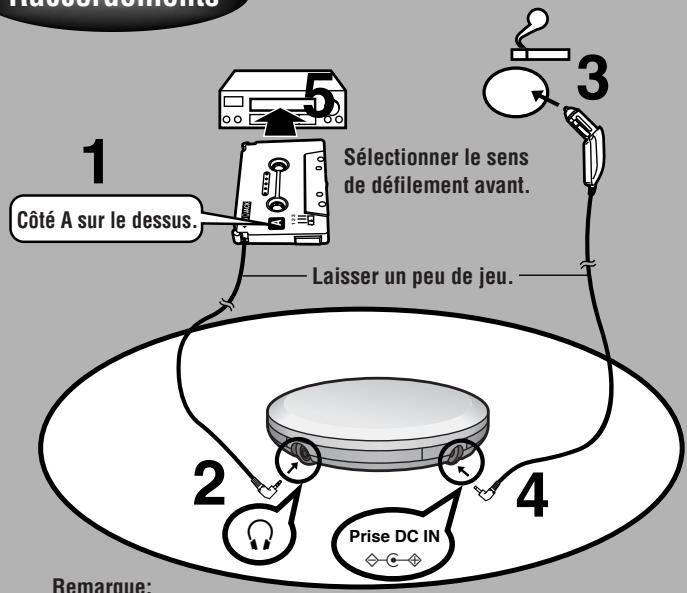

Raccordements

Russerdiments 1 Côté A sur le dessus. 2 Sélectionner le sens de défilement avant. 3 Laisser un peu de jeu. 4 Prise DC IN Remarque:

Remarque:

À l'étape 2, lors du raccordement par le truchement d'une télécommande (si fournie), se référer au manuel d'utilisation du lecteur CD.

Remplacement du fusible

S'assurer que le lecteur CD est correctement installé. Panasonic n'assume aucune responsabilité pour toute défaillance de l'appareil ni pour tout dommage causé par une mauvaise installation.

• Après usage ou avant de descendre du véhicule, débrancher l'adaptateur.
• Ranger l'adaptateur à l'abri de la poussière.
• Ne pas exposer l'adaptateur au soleil ni à proximité de la sortie d'air de la chaufferette ou du climatiseur.
• S'assurer que le câble ne gêne pas à l'utilisation.

Respecter les mesures de précaution suivantes.

■ Adaptateur pour batterie de voiture

• Cet adaptateur est conçu pour utilisation dans un véhicule muni d'une batterie de 12 V ou 24 V. Il est donc possible de l'utiliser dans un camion ou autre gros véhicule.
  (Cet adaptateur est doté d'un négatif à la masse.)

- Ne pas brancher immédiatement après avoir utilisé l'allume-cigares.

En cas d'utilisation prolongée

- Retirer les piles rechargeables du lecteur CD. (Les laisser dans l'appareil pourrait en abréger la durée de vie utile.)

- Prendre garde à ce que la batterie ne tombe à plat.

■ Adaptateur pour lecteur de cassette de voiture

• Ne pas toucher ni la tête ni la bande.
• Ne pas retirer la pellicule de protection de la tête.
• Éloigner la tête de tout objet dégageant un champ magnétique.

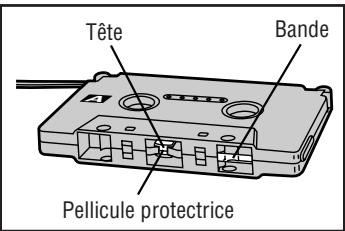

Tête Bande Pellicule protectrice

Guide de dépannage

Avant d'appeler un centre de service, faire les vérifications décrites ci-dessous. En cas de doute sur certains des points de vérification, ou si les solutions proposées dans le tableau ne résolvent pas le problème rencontré, veuillez contacter le service à la clientèle de Panasonic Canada Inc. au 905-624-5505, son site web (www.panasonic.ca) ou le centre de service agréé le plus proche.

Absence de son.	Lorsque la température de l’habitacle du véhicule devient très froide, l’appareil pourrait ne pas fonctionner correctement du fait que la rigidité du câble ne permet pas de le placer dans une position appropriée.
Volume faible.	Pour régler le volume, se référer au manuel d’utilisation du lecteur CD.Régler le volume sur la chaîne audio du véhicule.Si la chaîne audio du véhicule est munie d’un système d’inversion manuelle, sélectionner le sens de défilement avant.Régler l’équilibre des canaux gauche/droit sur la chaîne audio du véhicule.
Piètre qualité du rendu sonore.	Les têtes du lecteur de cassette de la chaîne audio du véhicule pourraient être sales; les nettoyer.
L’adaptateur pour lecteur de cassette de voiture ne peut être inséré dans le lecteur.	S’assurer que l’adaptateur est inséré dans le bon sens.Les cabestans de la chaîne audio du véhicule pourraient être sales; les nettoyer.
Le lecteur CD ne peut être mis en marche.	Remplacer le fusible.Si le fusible saute fréquemment, communiquer avec le revendeur.
Un bruit mécanique de rotation est entendu.	Ce phénomène est lié aux composants de l’adaptateur; ce bruit est tout à fait normal.
Présence de bruit.	Si le lecteur a été connecté à la chaîne audio du véhicule par le truchement d’une prise CD-IN ou AUX IN, faire le raccordement par l’adaptateur fourni avec le lecteur CD.
L’adaptateur pour lecteur de cassette de voiture continue de fonctionner même après la mise hors marché du lecteur CD.	Désactiver la fonction de saut de passages vierges sur la chaîne audio du véhicule.
