MODE D'EMPLOI SURECOLOR SC-F9200 EPSON
Chargement des supports
Media invoeren
Installation du logiciel
Consultation du guide en ligne
Guide d'installation
L'imprimante figurant sur les illustrations de ce guide diffère du produit fourni sur quelques points, mais ces différences n'ont aucune influence sur le processus d'assemblage.
Consignes de sécurité
Lisez bien toutes ces consignes avant d'utiliser votre imprimante. Respectez bien également tous les avertissements et toutes les consignes figurant sur l'imprimante.
Avertissements
Utilisez uniquement le cordon d'alimentation fourni avec l'imprimante. L'utilisation de tout autre cordon peut provoquer un incendie ou une électrocution. - Portez des lunettes de protection, des gants et un masque lorsque vous remplissez le réservoir d'encre ou que vous remplacez le bidon d'encre résiduelle.
Si l'encre entre en contact avec votre peau ou pénétre dans vos yeux ou dans votre bouche, prenez immédiatement les mesures suivantes:
- Si du liquide adhère à votre peau, lavez-le immédiatement avec de grandes quantités d'eau savonnée. Consultez un médecin si la peau semble irritée ou se décolore.
- Si du liquide pénétre dans vos yeux, rincez immédiatement à l'eau claire. Le non-respect de cette précaution peut provoquer des yeux injectés de sang ou une légère inflammation.
- Si du liquide pénètre dans votre bouche, consultez immédiatement un médecin.
- Si du liquide est avalé, ne forcez pas la personne à vomir et consultez immédiatement un médecin. Si la personne se force à vomir, du liquide risque de se coincer dans la trachée, ce qui pourrait constituer un danger.
Attention
L'imprimante est lourde et peu maniable. Prévoyez l'aide d'au moins 6 personnes pour déballer et assembler l'imprimante et son support. Faites attention au chauffage lorsque le produit est en fonctionnement. Les éléments sont chauds et risquent de provoquer des brûlures. Veillez à ne pas vous coincer les mains ou les doigts lorsque vous ouvrez ou fermez le capot avant. Le non-respect de cette précaution peut provoquer des blessures.
Signification des symboles
| Attention | Les mises en garde doivent être respectées pour éviter toute blessure corporelle. |
| Important : les remarques importantes doivent être respectées pour éviter d'endommager ce produit. | |
| Remarque : les remarques contiennent des informations utiles ou supplémentaires sur le fonctionnement de ce produit. |
Instructions pour le placement de l'imprimante
Laissez suffisamment d'espace comme indiqué dans le tableau pour la mise en place de l'imprimante. Choisissez un emplacement plat et stable pouvant supporter le poids de l'imprimante (environ 288 kg). L'imprimante nécessite deux câbles d'alimentation. Connectez les câbles à des prises différentes avec des sources d'alimentation indépendantes. Utilisez l'imprimante dans les conditions suivantes :
Température : de 15 à 35°C
Humidité : de 20 à 80 % sans condensation
Même si les conditions ci-dessus sont satisfaites, vous risquez de ne pas imprimer correctement si les conditions ambiantes ne sont pas adaptées au papier. Reportez-vous aux instructions du papier pour plus d'informations. Assurez-vous que la zone est bien aérée. Conservez l'imprimante à l'abri des rayons asséchants ou de la lumière directe du soleil pour conserver le taux d'humidité adapté.

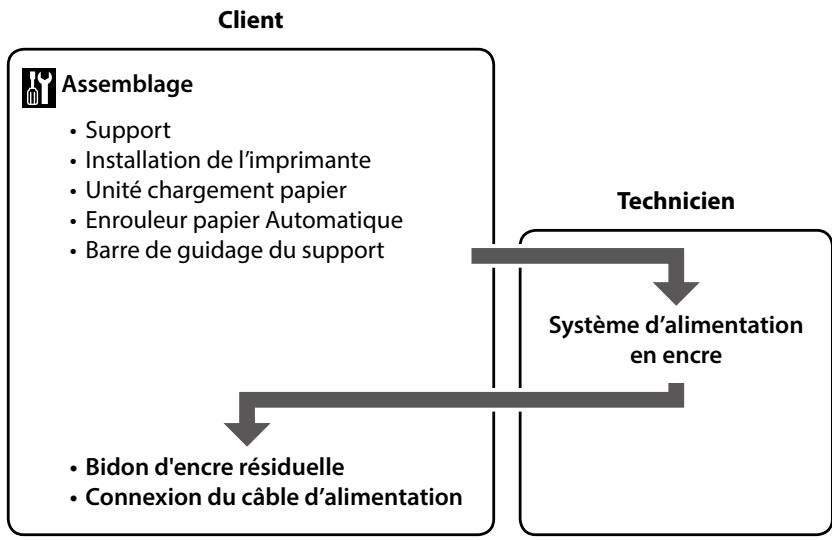

Les pièces inclues dans le cadre en pointillés constituent le système d'alimentation en encre.
Contactez un technicien pour fixer le système d'alimentation en encre. Essayer de réaliser ces tâches vous-même peut provoquer le dysfonctionnement du produit ou des dommages et invalidera la garantie.
Suivez la procédure ci-dessous.
Trois personnes sont nécessaires à l'assemblage du support.
Avant d'utiliser l'imprimante, assurez-vous que le support est fixé bien en place. Veillez à ce que les roulettes ne flottent pas. Lorsque vous déplacez l'imprimante, tournez les vis de fixation du support dans le sens inverse pour les soulever puis déverrouillez les roulettes.
N'essayez pas de soulever l'imprimante si vous êtes moins de six personnes.
Lors du réassemblage de l'imprimante et des pieds après le transport, vous avez besoin des pièces retirées lors du démontage. Stockez-les dans un lieu sûr.
Tout en appuyant sur les languettes situées sur les côtés des plaques de maintien du support comme indiqué, placez temporairement les plaques au centre du plateau.
Prévoyez deux personnes pour porter l'unité chargement papier (environ 34,3 kg), chacune tenant les deux barres comme illustré sur la figure de droite.
Maintenez temporairement les quatre vis de la figure de droite serrées jusqu'à ce que le réglage parallèle de l'espace soit terminé.
Enrouleur papier Automatique
Aufrolleinheit
Maintenez temporairement les quatre vis de la figure de gauche serrées jusqu'à ce que le réglage parallèle de l'espace soit terminé.
Barre de guidage du support
Serrez temporairement les deux vis, comme illustré sur la figure.
Serrez complètement les deux vis que vous aviez serrées provisoirement.
Serrez temporairement les deux vis, comme illustré sur la figure.
Serrez complètement les deux vis que vous aviez serrées provisoirement.
Contactez un technicien pour fixer le système d'alimentation en encre. Ne mettez pas l'imprimante sous tension tant que le travail du technicien n'est pas achevé.
Essayer de réaliser ces tâches vous-même peut provoquer le dysfonctionnement du produit ou des dommages et invalidera la garantie.
Maintenez temporairement les deux vis de la figure serrées jusqu'à ce que le réglage parallèle de l'espace soit terminé.
Bidon d'encre résiduelle
Resttintenbehälter
Inktfles
Vous devez utiliser le couvercle du Bidon d'encre résiduelle lorsque vous jetez l'encre résiduelle. Gardez le couvercle. Ne le jetez pas.
Connexion du câble d'alimentation
Avant le changement du support, marquez la position de chargement à l'extrémité gauche du support en suivant la procédure ci-dessous.
Charger le support sans aligner la position à l'extrémité gauche peut provoquer un chargement incorrect.
Marquage de la position de chargement du support
Positionnez le côté enroulé du film vers le haut, puis insérez-le dans l'imprimante.
Depuis l'avant de l'imprimante, alignez le bord droit avec les marques les plus longues sur les repères au centre des étiquettes. Après avoir aligné les positions, abaissez le levier de chargement du support.
Tirez le film à la verticale vers le bas et placez-le sur l'étiquette située sur la barre avant de l'Unité chargement papier. Utilisez un marqueur (comme un stylo à base d'huile) pour marquer la position de l'extrémité gauche du film sur l'étiquette.
Chargement des supports
Media invoeren
Comme le support est lourd, il ne doit pas être porté par une seule personne.
Vorsicht
Si l'axe de la poignée du support du rouleau du côté droit est enfoncé, tournez-le vers l'avant jusqu'à ce que la poignée ne puisse plus être tournée.
Cette section décrit la manière de charger le support avec la face imprimable vers l'extérieur.
Alignez l'extrémité gauche du support avec la marque que vous avez faite sur l'étiquette.
Si le diamètre extérieur du rouleau du support est inférieur à 140mm, soulevez-le avec vos mains et installez-le sur le support du rouleau.
Tournez la poignée jusqu'à ce que la partie A dans la figure en haut à gauche soit cachée.
Dès que la partie A est cachée, arrêtez de tourner la poignée.
Si l'extrémité gauche du support n'est pas située au centre de la zone rectangulaire, comme illustré sur la figure à droite, revenez à l'étape [4].
Si le support est chargé avec la face imprimable vers l'intérieur, appuyez sur le bouton pour rembobiner le support. Nous vous recommandons d'appuyer sur le bouton du panneau de commande et de régler Aspiration du support sur 2.
Tout en appuyant sur les languettes situées sur les côtés des plaques de maintien du support, faites glisser le plateau sur les bords du support.
Placez les plaques de gauche et de droite de manière à ce que les bords du support soient visibles au centre des trois trous. Relâchez les languettes pour maintenir les plaques en place.
Après le chargement du support, il vous sera demandé de désigner les options de Configuration restante et de Sélectionner support. Choisissez les options selon vos besoins.
Suivez les instructions à l'écran pour terminer l'installation.
Si cette boîte de dialogue apparait, assurez-vous que l'éditeur est bien SEIKO EPSON, puis cliquez sur Débloquer.
Suivez les instructions à l'écran pour terminer l'installation.
Ne décochez pas la case Utilitaires réseau Epson sous Sélection des logiciels.
Définition d'un mot de passe (réseaux uniquement)
Ouvrez votre navigateur Web et saisissez l'adresse IP de l'imprimante dans la barre d'adresse.
Dans Optionnel, cliquez sur Mot de passe.
Définissez votre mot de passe puis fermez le navigateur Web.
Les guides en ligne suivants sont inclus sur le CD du logiciel fourni. Une fois le dossier contenant les guides ouvert, vous pouvez copier les guides sur tout ordinateur pour pouvoir vous y reporter plus facilement.
Guide d'utilisation
Guide réseau
