Type de produit	Chargeur de batterie
Marque	SENNHEISER
Modèle	SZL 25
Utilisation	Recharge des accumulateurs GZB 4 2 et GZB 1-2 pour émetteur/récepteur SER 10
Temps de charge rapide	Environ 1,4 heures (accumulateur vide)
Courant de charge (GZB4-2)	4 A en rapide / 0,15 A en continue
Courant de charge (GZB 1-2)	0,9 A en rapide / 0,03 A en continue
Tension d'alimentation	220 V / 110 V, 50-60 Hz
Consommation	100 VA
Fusible	220 V : 1,6 A T ; 110 V : 3,15 A T
Dimensions (L × l × h)	281 × 150 × 100 mm
Poids	Environ 8 kg
Indicateurs LED	Quick (charge rapide), CONT (charge continue), TEMP_COMP (température), NO LOAD (pas de charge)
Protection	Sonde pyrométrique contre surchauffe ; passage automatique en charge continue
Bouton de démarrage	Bouton "Quick" pour lancer la charge rapide
Commutateur de type	Sélection du type d'accumulateur (position 8)
Type de charge	Automatique avec passage en charge continue
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité
Sécurité	Fusible de protection ; sonde de température
Réparabilité	Pièces détachées disponibles auprès du fabricant

FOIRE AUX QUESTIONS - SZL 25 SENNHEISER

Comment démarrer la charge rapide sur le SZL 25 ?

Branchez le chargeur sur le secteur, connectez l'accumulateur, puis appuyez sur le commutateur 8 pour sélectionner le type d'accumulateur et sur le bouton Quick (2). La LED Quick (3) s'allume pour indiquer le début de la charge rapide.

Que signifie le voyant NO LOAD ?

Le voyant NO LOAD (7) indique que le courant de charge est interrompu. Cela peut être dû à un câble défectueux ou à un défaut de l'accumulateur. Vérifiez les connexions et l'état de la batterie.

Puis-je charger d'autres types d'accumulateurs avec le SZL 25 ?

Non, le SZL 25 est spécialement conçu pour les accumulateurs GZB 4 2 et GZB 1-2 utilisés avec l'émetteur/récepteur SER 10. L'utilisation d'autres types d'accumulateurs pourrait endommager l'appareil.

Quel est le temps de charge normal pour un accumulateur vide ?

Pour un accumulateur complètement déchargé, le temps de charge rapide est d'environ 1,4 heures. Après ce délai, le chargeur passe automatiquement en mode charge continue.

Que faire si le voyant TEMP_COMP s'allume ?

Le voyant TEMP_COMP (6) signale un dysfonctionnement de la sonde pyrométrique de l'accumulateur. Le chargeur bascule en charge continue pour éviter la surchauffe. Vérifiez l'accumulateur et remplacez-le si nécessaire.

Comment nettoyer le chargeur SZL 25 ?

Débranchez le chargeur avant tout nettoyage. Utilisez un chiffon sec pour essuyer la surface. Évitez l'humidité et les produits abrasifs.

Le chargeur peut-il être utilisé sur du 110 V ?

Oui, le SZL 25 fonctionne sur 220 V / 110 V, 50-60 Hz. Assurez-vous de remplacer le fusible selon la tension utilisée : 1,6 A T pour 220 V et 3,15 A T pour 110 V.

Que faire si la charge rapide ne s'arrête pas après 1,4 heures ?

Cela peut indiquer un défaut de l'accumulateur ou du chargeur. Vérifiez que la sonde pyrométrique fonctionne. Si la LED CONT ne s'allume pas, contactez un technicien agréé.

Comment savoir si l'accumulateur est défectueux ?

Des signes courants incluent : voyant NO LOAD allumé, charge rapide qui ne se termine pas, surchauffe excessive, ou baisse d'autonomie. Utilisez le voyant TEMP_COMP pour détecter des problèmes de sonde.

Où trouver des pièces de rechange pour le SZL 25 ?

Les pièces détachées sont disponibles auprès de SENNHEISER ou des revendeurs agréés. Consultez le site officiel ou contactez le service client pour commander.

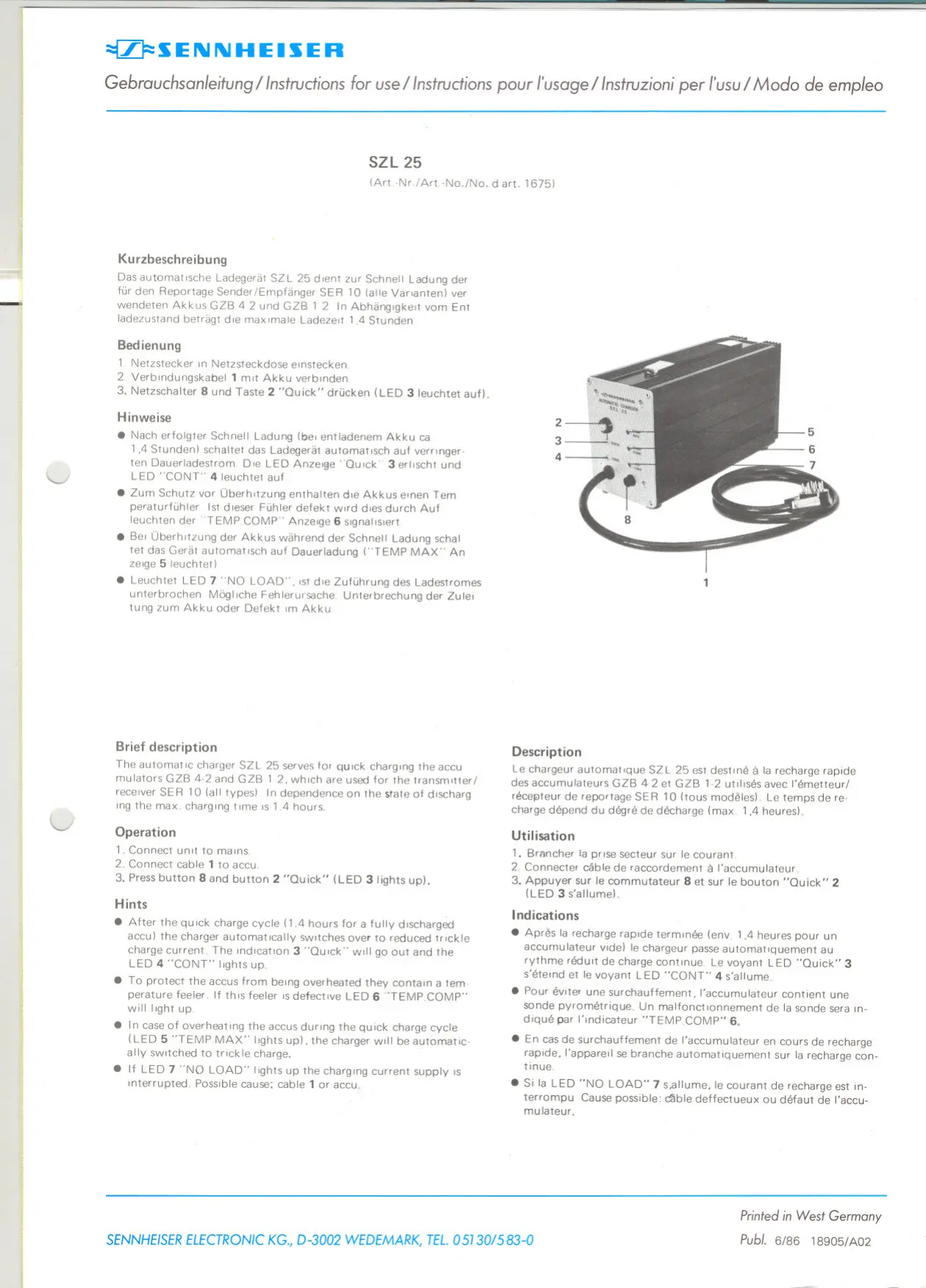

MODE D'EMPLOI SZL 25 SENNHEISER

Le chargeur automatique SZL 25 est destiné à la recharge rapide des accumulateurs GZB 4 2 et GZB 1-2 utilisés avec l'émetteur/récepteur de reportage SER 10 (tous modèles). Le temps de recharge dépend du degré de décharge (max. 1,4 heures).

Utilisation

1. Brancher la prise secteur sur le courant
2. Connecter câble de raccordement à l'accumulateur
3. Appuyer sur le commutateur 8 et sur le bouton "Quick" 2 (LED 3 s'allume).

Indications

• Après la recharge rapide terminée (env. 1,4 heures pour un accumulateur vide) le chargeur passe automatiquement au rythme réduit de charge continue. Le voyant LED "Quick" 3 s'éteint et le voyant LED "CONT" 4 s'allume. Pour éviter une surchauffe, l'accumulateur contient une sonde pyrométrique. Un malfonctionnement de la sonde sera indiqué par l'indicateur "TEMP_COMP" 6.
• En cas de surchauffe de l'accumulateur en cours de recharge rapide, l'appareil se branche automatiquement sur la recharge continue. Si la LED "NO LOAD" 7 s'allume, le courant de recharge est interrompu. Cause possible : câble défectueux ou défaut de l'accumulateur.

Ladestrom

GZB4-2

GZB 1-2

4A/0,15A

0,9A/0,03A

Temps de recharge pour accumulateur

1.4 heures

teur vide

Alimentation

220V / 110V, 50 - 60Hz

Consummation

100 VA

Fusible

220V:1,6AT;110V:3,15AT

Dimensions en mm

281 × 150 × 100

Poids

env.8 kg

Modifications sur tout dans l'intérêt du progrès technique, réservées.
