Type de produit	Chargeur d'accumulateur
Marque	Sennheiser
Modèle	SZL 1011
Compatibilité	Récepteur infrarouge EKI 1011 et émetteur infrarouge SKI 1011
Nombre de compartiments	2 (charge rapide et charge normale)
Courant de charge rapide	500 mA
Courant de charge normale	50 mA
Courant de charge d'entretien	9 mA
Temps de charge rapide	Environ 1 heure
Temps de charge normale	Environ 14 heures
Alimentation secteur	220/110 V, 50/60 Hz
Dimensions (L × l × h)	160 × 165 × 75 mm
Poids	1200 g
Couleur	Grise
Type d'accumulateurs compatibles	NiCd uniquement (pas de piles)
Protection	Inversion de polarité intégrée
Redémarrage automatique après coupure secteur	Oui, si coupure inférieure à 5 minutes
Indicateurs lumineux	Deux diodes de contrôle (une par compartiment)
Fonctionnement	Charge rapide et normale avec commutation automatique en charge d'entretien

FOIRE AUX QUESTIONS - SZL 1011 SENNHEISER

Quels appareils puis-je charger avec le SZL 1011 ?

Le SZL 1011 est conçu pour charger le récepteur infrarouge EKI 1011 et l'émetteur infrarouge SKI 1011. Il dispose de deux compartiments : un pour la charge rapide (1 h) et un pour la charge normale (14 h).

Puis-je utiliser des piles au lieu d'accus dans le chargeur ?

Non, n'utilisez que des accumulateurs NiCd. Les piles non rechargeables risquent de couler ou d'éclater. Vérifiez toujours que les appareils contiennent des accus avant de les insérer dans le chargeur.

Combien de temps faut-il pour charger l'émetteur ?

L'émetteur se charge en environ 1 heure dans le compartiment charge rapide. Il est conseillé d'utiliser ce compartiment pour l'émetteur car sa consommation est plus élevée.

Combien de temps faut-il pour charger le récepteur ?

Le récepteur se charge en environ 14 heures dans le compartiment charge normale. Cependant, il peut aussi être chargé en charge rapide si nécessaire.

Que se passe-t-il lorsque les accus sont complètement chargés ?

Le chargeur commute automatiquement en charge d'entretien (courant de 9 mA) pour compenser les pertes capacitatives. Les diodes de contrôle s'éteignent lorsque la charge est terminée.

Puis-je laisser les appareils dans le chargeur après la charge ?

Oui, vous pouvez les laisser en place. Le courant d'entretien maintient la charge sans surcharger les accus.

Comment démarrer le processus de charge ?

Branchez le chargeur, insérez les appareils dans leurs compartiments, puis appuyez sur les touches S et N. Les diodes s'allument pour indiquer que la charge a commencé.

Que faire en cas de coupure de courant ?

Si la coupure dure moins de 5 minutes, la charge reprend automatiquement. Si elle est plus longue, appuyez à nouveau sur les touches S et N pour relancer le processus.

Comment adapter le chargeur au 110 V ?

Le chargeur est livré pour 220 V. Pour utiliser en 110 V, suivez le schéma de câblage fourni dans la notice. Vous devez modifier la configuration interne pour la tension correspondante.

Les appareils sont-ils protégés contre une inversion de polarité ?

Oui, les émetteur et récepteur sont protégés en interne contre une inversion de pôles. Vous pouvez les insérer dans le chargeur dans n'importe quel sens, ils fonctionneront correctement.

MODE D'EMPLOI SZL 1011 SENNHEISER

Chargeur d'accumulateur

SZL 1011

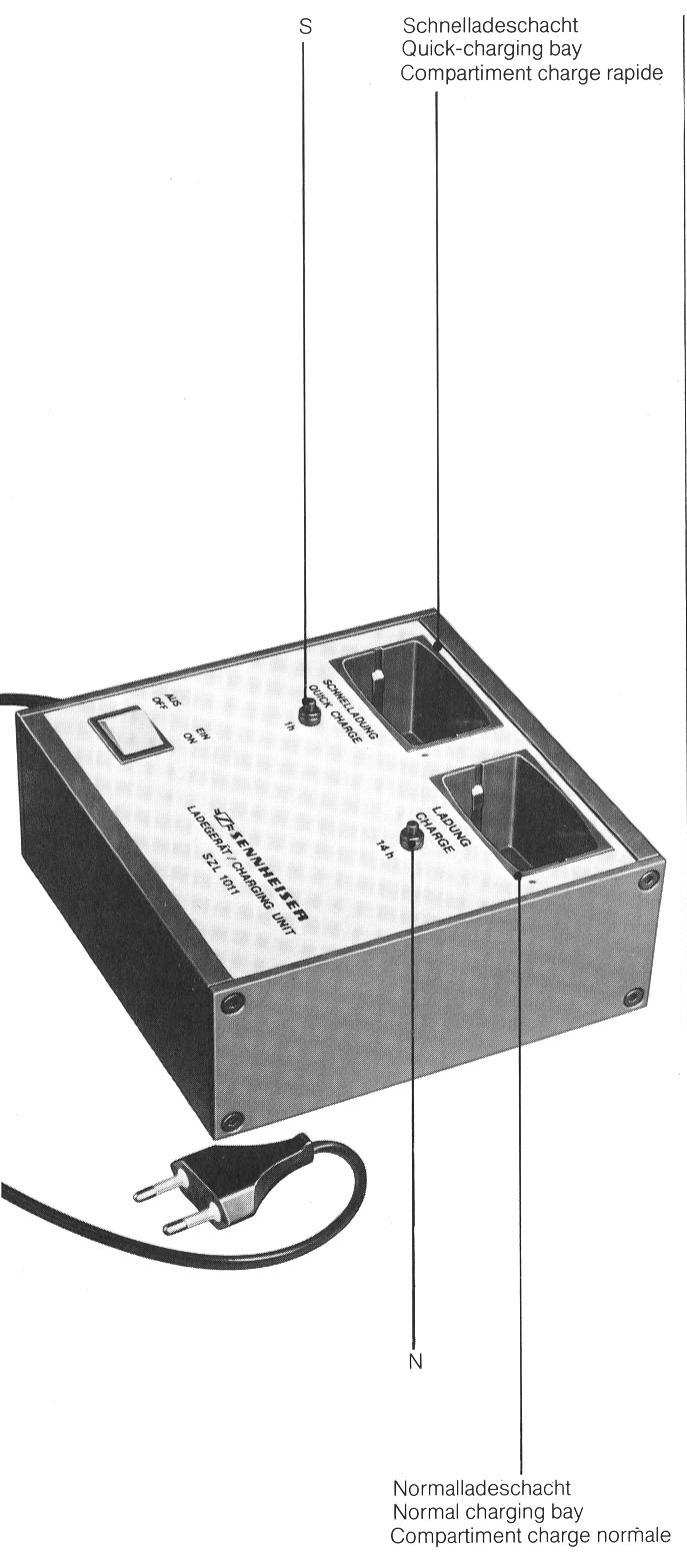

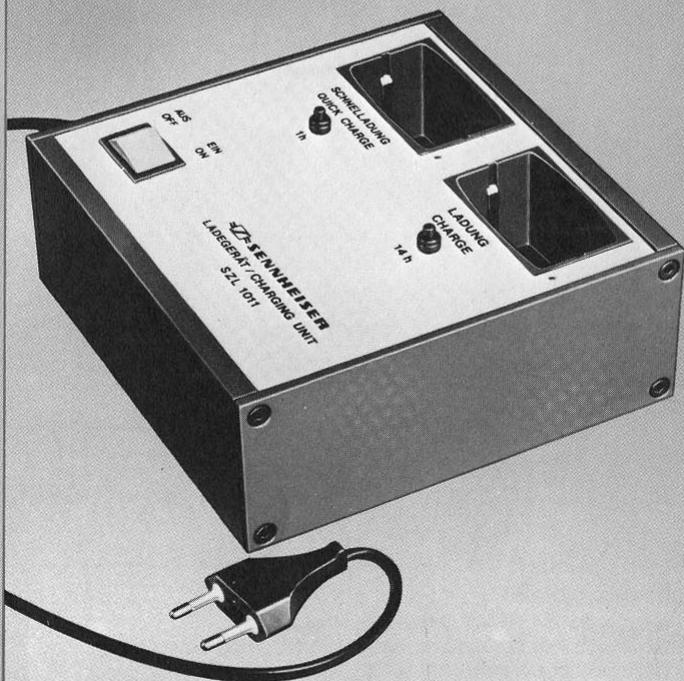

Le SZL 1011 est un chargeur d'accumulateur conçu pour le récepteur infrarouge EKI 1011 et pour l'émetteur infrarouge SKI 1011. Il est équipé d'un compartiment «charge rapide» pour l'émetteur et d'un compartiment «charge normale» pour le récepteur. Le temps de charge est d'une heure en charge rapide et de 14 heures en charge normale. Lorsque les accus sont chargés, le SZL 1011 commute automatiquement en charge d'entretien.

Remarque

Le chargeur est livré pour une alimentation secteur 220 V. Pour l'utiliser en 110V veuillez proceder suivant le schema ci-dessous.

220V

110V

Mise en service

1. Brancher l'appareil sur le secteur.
2. Enficher l'émetteur dans le compartiment charge rapide (1 h) et le récepteur dans le compartiment charge normale (14 h).
3. Mettre en route.
4. Appuyer sur les touches S et N pour faire démarrer le processus de charge. Deux diodes lumineuses de contrôle (une pour chaque compartiment) indiquent que le processus de charge a commencé et que le courant de charge circule. Les diodes s'éteignent lorsque les accus sont chargés.

Mode d'emploi

1. Avant d'enficher les appareils dans le chargeur, s'assurer qu'ils sont équipés d'accus au NiCd et non de piles. Celles-ci ne sont pas rechargeables et risquent de couler ou d'éclater.
2. Émetteur et récepteur doivent être enfoncés si possible dans leur compartiment respectif, car les temps de charge dépendent directement des différentes consommations de courant des appareils. L'accumulateur de l'émetteur est vide après 4,5 h de service. Le SZL 1011 a été pourvu d'un compartiment charge rapide pour assurer une plus longue utilisation de l'émetteur. Par exemple, si dans une école les cours ont lieu le matin et l'après-midi, l'émetteur devra être chargé et après à l'emploi en début d'après-midi. Naturellement, ce compartiment peut être utilisé pour charger le récepteur. P. ex. lorsque on remarque le matin que on a oublié d'arrêter le récepteur. Il peut aussi arriver qu'après 2 h d'utilisation, on n'ait plus besoin de l'émetteur. Dans ce cas, l'accu peut être rechargé dans le compartiment charge normale.
3. Émetteur et récepteur sont protégés à l'intérieur contre une inversion de pôles par rapport à la tension de charge. C'est pourquoi on peut enficher ces appareils dans leur compartiment dans n'importe quel sens.
4. En cas de coupure courte du réseau, le processus de charge n'est pas influencé. La charge reprend automatiquement après la coupure. Si celle-ci dure plus de 5 minutes, le processus doit être remis en route en appuyant sur les touches S et N.
5. Émetteur et récepteur peuvent rester dans le chargeur lorsque les accus sont pleins. Les pertes capacitives dues à une décharge propre sont compensées par un courant d'entretien.

Caractéristiques techniques

Nombre de compartiments de charge

Courant de charge

500 mA pour la charge rapide, 50 mA pour la charge normale, 9 mA pour la charge d'entretien

Temps de charge

env. 1 h en charge rapide

env. 14 h en charge normale

Alimentation secteur

220/110 V 50/60 Hz +20% -15%

Dimensions en mm

160 × 165 × 75

Poids

1200g

Couleur

grise

Sennheiser Electronic KG.

D-3002 WEDEMARK

TELEFON [phone]

TELEX 924623
