MODE D'EMPLOI SZI 434 SENNHEISER

Radiateur infrarouge stéréophonique complémentaire

SZI 434

Radiateur infrarouge stéréophonique complémentaire

SZI 434 Infraport

Le radiateur infrarouge stéréophonique complémentaire, en combinaison avec l'émetteur infrarouge SI 434 de Sennheiser electronic, sert à augmenter la puissance infrarouge de l'émetteur.

Ceci est toujours raisonnable quand il s'agit d'éclairer des appartements à grande surface, c'est-à-dire quand l'émetteur SI 434 à lui seul n'est plus capable de garantir un éclairage uniforme et suffisant de toute la surface. Certaines salles à angles ou des appartements avec niches ou paravents peuvent causer des ombres et ne permettre qu'à une partie de la lumière infrarouge de parvenir jusqu'au récepteur, entraînant une réception insatisfaisante ou partiellement perturbée. Dans ces cas, un radiateur complémentaire peut remédier à une réception perturbée. Pour des cas très spéciaux, un adaptateur supplémentaire permet de raccorder des SZI additionnels à l'émetteur pilote SI 434. Il est ainsi possible de transmettre un même programme dans des salles voisines.

Description

Le radiateur extrêmement plat 2 est alimenté par un bloc d'alimentation 1 auquel il est raccordé. Pour le contrôle des fonctions, une diode rouge 3 indique le « prêt pour le service ». Cette diode s'allume si le bloc d'alimentation 1 est mis au secteur et si on enfonce le bouton-poussoir 5. Le câble pilote GZL 434-6, compris dans la livraison, est raccordé d'un côté à l'émetteur SI 434 et de l'autre côté au radiateur complémentaire. Les douze diodes 4 émettent la lumière infrarouge modulée pour la transmission du son, elles ne doivent en aucun cas être cachées.

Mise en place

La mise en place du radiateur complémentaire et de l'émetteur devrait se faire de façon à permettre à la lumière infrarouge invisible de parvenir jusqu'à la lentille de réception du casque Infraport sans subir de perturbation par des objets opaques. Une liaison optique directe entre radiateurs et récepteurs est vivement conseillée, afin de créer les meilleures conditions de réception. En pratique, une mise en place élevée, à angle légèrement incliné vers le bas, s'est montrée très propice à de bonnes conditions de transmission. La construction extrêmement plate du radiateur et de l'émetteur permet de les placer normalement sans problèmes sur des armoires, paravents, bibliothèques murales ou sur des appareils radio.

ou autres éléments d'une chaîne Hi-Fi, ainsi que sur les haut-parleurs.

Un adaptateur spécial (par exemple Becker N° 35-3601)*, disponible chez votre distributeur spécialisé Hi-Fi, permet un raccordement en chaîne d'un grand nombre de radiateurs complémentaires, permettant ainsi des installations plus complexes. Si l'on peut installer dans une salle un émetteur et trois radiateurs, nous conseillons de mettre en place les appareils dans les coins de la salle. On garde ainsi toute la mobilité tout en disposant d'un signal basse fréquence de haute qualité. L'exemple ci-contre ne veut que montrer le principe des possibilités d'un nombre élevé de radiateurs. Dans une salle de séjour, on pourra probablement se limiter à un émetteur et un radiateur complémentaire.

Mise en service

Le bloc d'alimentation 1 est relié au secteur. Les côtés arrière de l'émetteur SI 434 et du radiateur complémentaire 2 disposent d'une prise jack 3,5 mm. Relier les deux prises à l'aide du câble pilote 6. Mettre en service à l'aide du bouton 5, la diode rouge 3 s'allume.

Si l'on met maintenant en service l'émetteur selon son propre mode d'emploi, le signal infrarouge est également émis par .

• Maison F. Bekhiet, D-7830 Emmendingen/Baden, République Fédérale d'Allemagne.

Caractéristiques techniques

Gamm des fréquences-porteuses	40 ... 350 kHz
Puisance infrarouge rayonnée	appx. 100 mW
Tension d'entrée HF	1,2 - 1,4 Vcc
Impédance d'entrée	2,7 kΩ
Douille d'entrée	Prise jack Ø 3,5 mm
Longueur du cable pilote GZL 434-6	7,5 m
Tension d'alimentation	220 V ± 10%, 50 - 60 Hz
Puisance consommée	appx. 10 VA
Dimensions du radiateur	200 x 80 x 23 mm
Poids
Radiateur	250 g
Alimentation	330 g
Complet	600 g

Modifications, surtout dans l'intérêt du progrès technique, réservées.

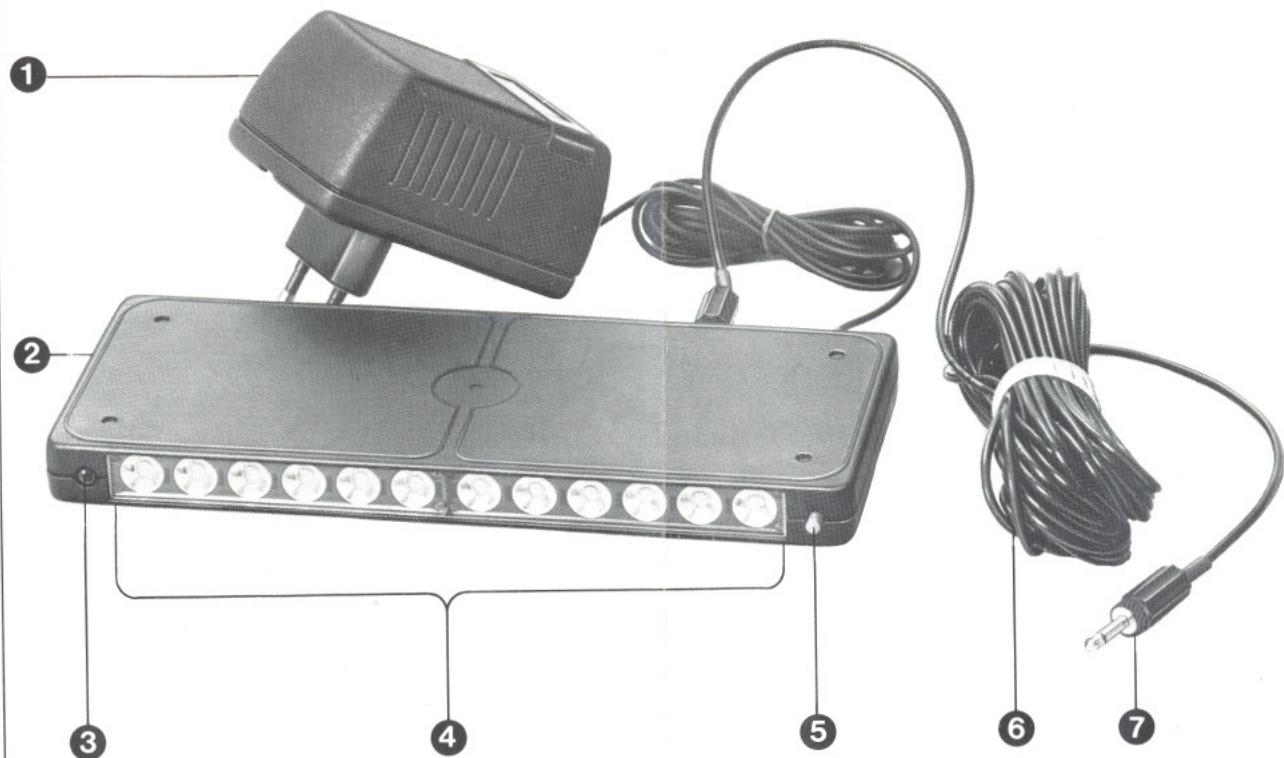

Alimentation GZN 434, adaptée à 2 radiateurs infrarouges stéréophoniques complémentaires SZI 434. 3 Diode LED rouge, indicateur de mise en marche. 4 Douze diodes émettrices. 5 Commutateur de mise en marche. 6 Câble pilote GZL 434-6, 7,5 m, fiche de raccord 3,5 mm.
