LQ-300 II - Imprimante à impacts EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante à impacts matricielle 24 aiguilles
Marque	EPSON
Modèle	LQ-300 II
Vitesse d'impression	Jusqu'à 300 cps (caractères par seconde) à 10 cpi
Résolution maximale	360 x 180 dpi
Formats de papier	Papier continu, feuilles simples, enveloppes, étiquettes, formulaires à exemplaires multiples (1 original + 3 copies)
Largeur de papier supportée	101,6 à 254 mm (papier continu) ; 100 à 257 mm (feuilles simples)
Interfaces	Parallèle (IEEE-1284), série RS-232C, USB 1.1
Mémoire tampon	32 Ko
Polices intégrées	Draft, Roman, Sans Serif, Courier, Prestige, Script, OCR-B, Orator, etc. (bitmap et évolutives)
Dimensions (L x P x H)	366 x 275 x 159 mm
Poids	Environ 4,4 kg
Alimentation électrique	120 V ou 220-240 V CA, 50/60 Hz
Consommation électrique	Environ 20 W (ISO/IEC 10561)
Durée de vie du ruban (noir)	2 millions de caractères (LQ, 10 cpi, 48 points/car.)
Bruit	Environ 49 dB(A) selon ISO 7779
Température de fonctionnement	5 à 35 °C
Humidité de fonctionnement	10 à 80 % HR (sans condensation)
Nettoyage	Brosse souple et chiffon doux humide ; éviter alcool et dissolvants
Remplacement du ruban	Cartouche de ruban EPSON d'origine (noire ou couleur)
Options disponibles	Chargeur feuille à feuille, tracteur tirant, support rouleau papier, kit couleur, serveur d'impression
Sécurité	Mise à la terre obligatoire ; ne pas utiliser de bombes aérosols inflammables ; débrancher avant nettoyage

FOIRE AUX QUESTIONS - LQ-300 II EPSON

Comment charger du papier continu sur l'EPSON LQ-300 II ?

Assurez-vous que l'imprimante est hors tension. Réglez le levier de dégagement du papier sur la position papier continu. Ouvrez les capots des ergots, ajustez les perforations du papier sur les ergots, puis refermez les capots. Mettez l'imprimante sous tension et appuyez sur LF/FF pour entraîner le papier.

Comment remplacer la cartouche de ruban ?

Mettez l'imprimante hors tension et attendez que la tête d'impression refroidisse. Ouvrez le capot, déplacez la tête d'impression manuellement vers une position accessible. Retirez l'ancienne cartouche en appuyant sur les loquets. Insérez la nouvelle cartouche de ruban EPSON d'origine en suivant les repères de couleur, puis refermez le capot.

Que faire en cas de bourrage papier ?

Appuyez sur Pause pour interrompre l'impression. Ouvrez le capot et retirez délicatement le papier coincé en tirant dans le sens de l'alimentation. Utilisez le bouton d'alimentation papier uniquement lorsque l'imprimante est hors tension pour dégager le bourrage. Refermez le capot et reprenez l'impression.

Comment régler la position de haut de page (marge supérieure) ?

Assurez-vous que l'imprimante est sous tension et que du papier est chargé. Retirez le capot, maintenez la touche Pause enfoncée pendant 3 secondes pour entrer en mode Micro Adjust. Utilisez les touches LF/FF (↓) ou Load/Eject (↑) pour ajuster la position. Appuyez sur Pause pour quitter le mode.

L'imprimante imprime des caractères déformés ou des symboles incorrects : que faire ?

Vérifiez que le pilote d'impression EPSON est correctement installé et sélectionné. Dans le menu Démarrer, accédez à Imprimantes, cliquez droit sur EPSON LQ-300 II et choisissez Propriétés. Vérifiez les paramètres de police et de qualité. Vous pouvez également exécuter un autotest (imprimante hors tension, maintenez LF/FF enfoncé, mettez sous tension) pour vérifier le fonctionnement de base.

Comment imprimer sur des enveloppes avec la LQ-300 II ?

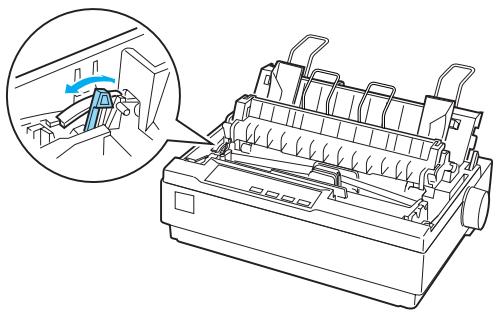

Placez le levier d'épaisseur du papier sur la position 3 à 5 selon l'épaisseur de l'enveloppe. Réglez le levier de dégagement sur feuille simple. Insérez l'enveloppe dans le guide-papier, bord large en premier, face imprimable vers le bas. Poussez-la fermement jusqu'à ce qu'elle soit entraînée. Assurez-vous que l'impression reste dans la zone imprimable (marges minimales : 4,2 mm en haut et en bas, 3 mm sur les côtés).

Comment nettoyer l'imprimante ?

Mettez l'imprimante hors tension et débranchez-la. Retirez le papier. Utilisez une brosse souple pour enlever les poussières. Si nécessaire, nettoyez le boîtier et le guide-papier avec un chiffon doux humide (eau + détergent doux). N'utilisez pas d'alcool, de dissolvant ni de brosse abrasive. Évitez de faire pénétrer de l'eau à l'intérieur.

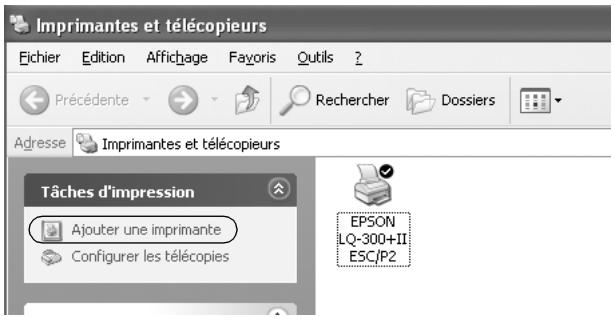

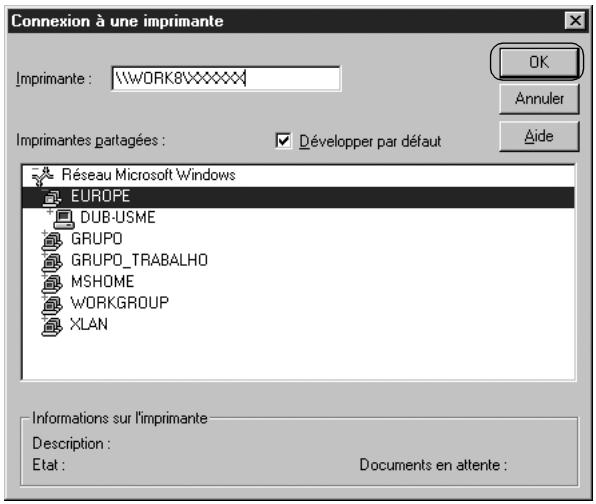

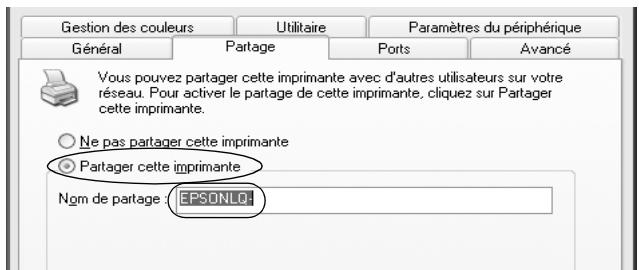

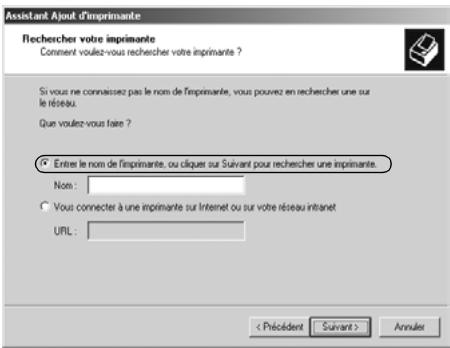

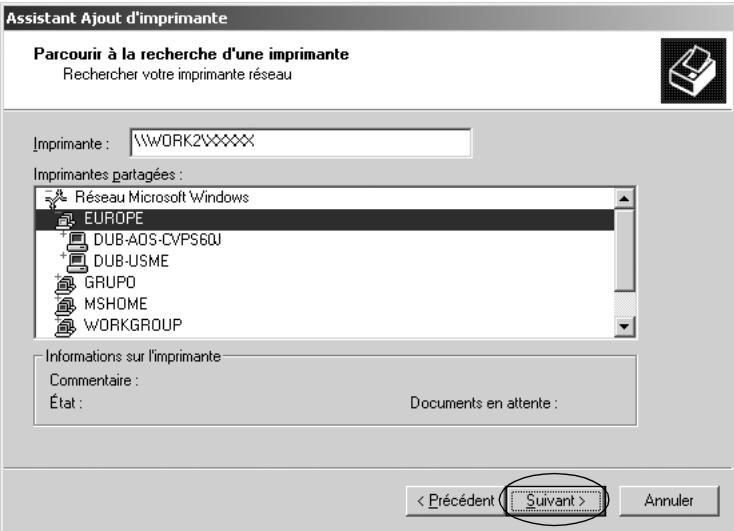

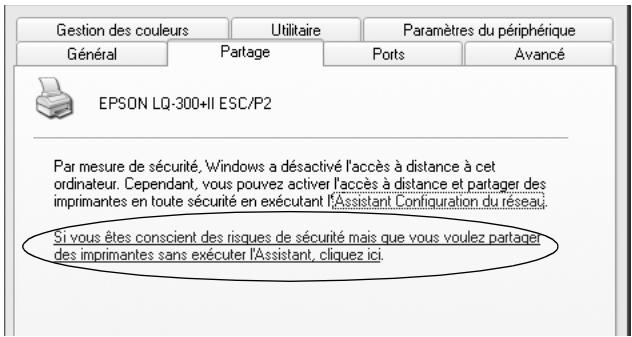

Comment partager l'imprimante sur un réseau Windows ?

Sur le serveur (ordinateur connecté directement), ouvrez Imprimantes, faites un clic droit sur EPSON LQ-300 II, sélectionnez Partage. Activez le partage et donnez un nom (sans espaces ni traits d'union). Sur les clients, ajoutez une imprimante réseau en pointant vers le nom partagé. Si les systèmes d'exploitation diffèrent, installez le pilote depuis le CD-ROM.

Que signifie le voyant Paper Out clignotant ?

Le voyant Paper Out clignote en cas de bourrage papier ou si le papier n'est pas éjecté correctement. Ouvrez le capot, vérifiez l'état du papier et retirez tout bourrage. Appuyez sur Load/Eject pour charger ou éjecter le papier. Si le problème persiste, consultez le guide de dépannage.

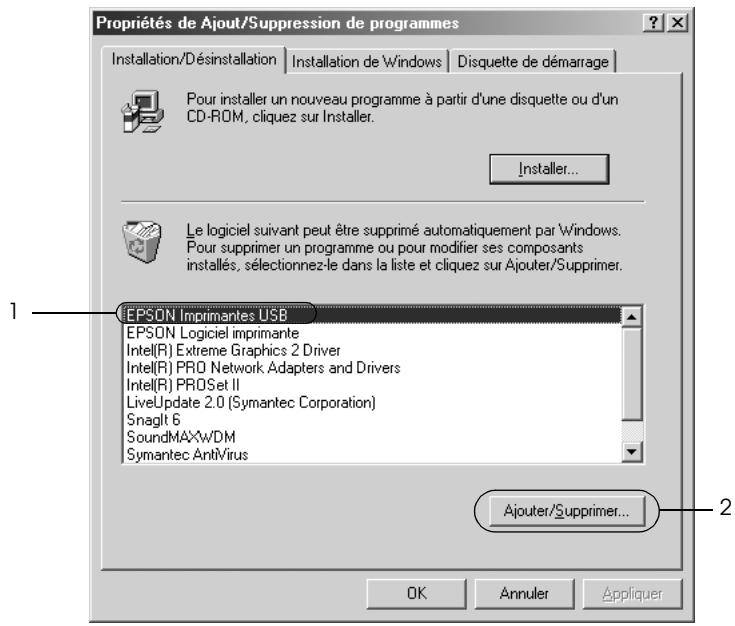

Comment désinstaller puis réinstaller le pilote d'impression ?

Allez dans Panneau de configuration > Ajouter/Supprimer des programmes. Sélectionnez Logiciel d'impression EPSON, cliquez sur Modifier/Supprimer. Choisissez le modèle LQ-300 II et confirmez la suppression. Redémarrez l'ordinateur. Pour réinstaller, insérez le CD-ROM fourni et suivez les instructions de la feuille 'Démarrez ici'.

MODE D'EMPLOI LQ-300 II EPSON

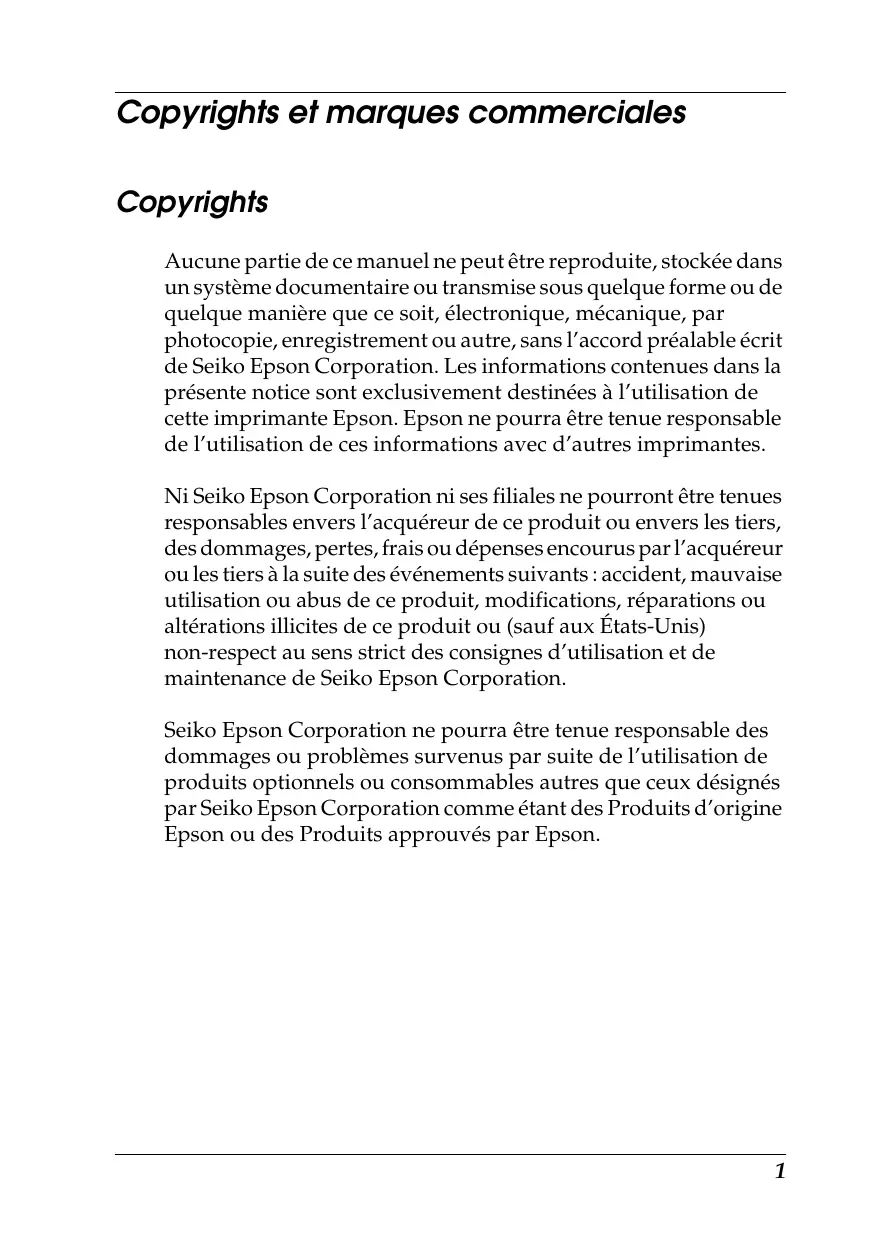

Copyrights et marques commerciales

Aucune partie de ce manuel ne peut être reproduite, stockée dans un système documentaire ou transmise sous quelque forme ou de quelque manière que ce soit, électronique, mécanique, par photocopie, enregistrement ou autre, sans l'accord préalable écrit Les informations contenues dans la présente notice sont exclusivement destinées à l'utilisation de cette imprimante Epson. Epson ne pourra être tenue responsable de l'utilisation de ces informations avec d'autres imprimantes.

Ni ni ses filiales ne pourront être tenues responsables envers l'acquéreur de ce produit ou envers les tiers, des dommages, pertes, frais ou dépenses encourus par l'acquéreur ou les tiers à la suite des événements suivants : accident, mauvaise utilisation ou abus de ce produit, modifications, réparations ou altérations illicites de ce produit ou (sauf aux États-Unis) non-respect au sens strict des consignes d'utilisation et de maintenance

e saurait être tenue responsable des dommages ou problèmes survenus suite à l'utilisation de produits optionnels ou consommables autres que ceux désignés par Seiko Epson Corporation comme étant des Produits d'origine Epson ou des Produits approuvés par Epson.

Marques commerciales

EPSON® et EPSON ESC/P Seiko Epson Corporation.

Microsoft®, Windows® et Windows NT Microsoft Corporation.

IBM® est une marque déposée d'International Business Machines Corporation.

Avis général : Les autres noms de produit utilisés dans cette notice sont mentionnés uniquement à titre d'identification et peuvent être des marques déposées de leurs détenteurs respectifs. Epson décline toute responsabilité concernant ces marques.

Indications Attention, Important et Remarques

Attention à suivre à la lettre pour éviter des blessures corporelles.

Mise en garde importante à respecter pour éviter d'endommager votre équipement.

Remarques, informations importantes et conseils utiles sur le fonctionnement de l'imprimante.

Symbole de mise en garde pour les pièces chaudes

Ce symbole est placé sur la tête d'impression et d'autres pièces pour indiquer qu'elles peuvent être chaudes. Ne touchez pas ces pièces immédiatement après avoir utilisé l'imprimante. Laissez-les refroidir quelques minutes avant de les toucher.

Consignes de sécurité importantes

Lisez toutes ces instructions de sécurité avant d'utiliser l'imprimante. Suivez également l'ensemble des avertissements et des consignes figurant sur l'imprimante elle-même.

Lors de l'installation de l'imprimante

Ne placez pas l'imprimante sur une surface instable ou près d'un radiateur ou d'une source de chaleur. Posez l'imprimante sur une surface plane et stable. L'imprimante ne fonctionnera pas correctement si elle est placée dans une position inclinée. Ne placez pas ce produit sur une surface non rigide et non stable, telle qu'un lit ou un canapé, ou dans une zone étroite et confinée. La ventilation risquerait en effet de ne pas fonctionner pleinement. N'obstruez pas et ne couvrez pas les ouvertures ménagées dans le boîtier de l'imprimante. De même, n'insérez pas d'objets à travers les fentes. Utilisez uniquement le type de source d'alimentation indiqué sur l'étiquette de l'imprimante. Si vous ne connaissez pas les spécifications de votre région en matière d'alimentation électrique, contactez votre compagnie d'électricité locale ou consultez votre revendeur. Connectez tous vos équipements à des prises secteur équipées de dispositifs de mise à la terre. Évitez de connecter votre imprimante à un circuit électrique qui alimente des appareils fréquemment mis sous et hors tension, tels que des photocopieurs ou des systèmes de climatisation. N'utilisez pas un cordon d'alimentation endommagé ou usé. Installez de manière à éviter tout phénomène de frottement, de coupure, d'effilochement, de pincement, d'emmêlement ou autre.

Si vous utilisez une rallonge avec l'imprimante, veillez à ce que l'ampérage total des périphériques reliés à cette rallonge ne dépasse pas l'intensité nominale du cordon. De même, veillez à ce que l'ampérage total des périphériques branchés sur la prise secteur ne dépasse pas l'intensité nominale de la prise secteur. Utilisez uniquement fourni avec ce produit. L'utilisation d'un autre cordon vous expose à des risques d'incendie ou d'électrocution. Le cordon d'alimentation est destiné à être utilisé uniquement avec ce produit. L'utilisation du cordon avec un autre équipement vous expose à des risques d'incendie ou d'électrocution.

Lors de l'entretien de l'imprimante

Débranchez l'imprimante avant de la nettoyer, et nettoyez-la uniquement avec un chiffon humide. Ne renversez pas de liquide sur l'imprimante. N'essayez pas d'intervenir vous-même sur l'imprimante en dehors des cas indiqués explicitement dans ce guide. Débranchez l'imprimante et faites appel à un technicien de maintenance qualifié dans les circonstances suivantes :

i. si le cordon d'alimentation ou la fiche sont endommagés, ii. si du liquide a pénétré dans l'imprimante, iii. si l'imprimante est tombée ou si le boîtier est endommagé, iv. si l'imprimante ne fonctionne pas normalement ou si ses performances ont changé de manière sensible.

N'utilisez pas de bombes aérosols contenant du gaz inflammable à l'intérieur ou à proximité de ce produit. Vous risqueriez de provoquer un incendie. N'intervenez que sur les commandes mentionnées dans les instructions de fonctionnement. Si vous envisagez d'utiliser l'imprimante en Allemagne, observez les consignes suivantes :

Le réseau électrique de l'immeuble doit être protégé par un disjoncteur de 16 ampères pour assurer une protection adéquate de cette imprimante contre les courts-circuits et les surintensités.

Lors de la manipulation du papier

Les étiquettes sont sensibles à la température et à l'humidité. Par conséquent, utilisez-les uniquement dans les conditions de fonctionnement normales détaillées ci-dessous :

Température : 15 à 25 °C (59 à 77 °F)

Humidité : 30 à 60 % d'humidité relative

Ne laissez pas les étiquettes chargées dans l'imprimante entre deux travaux d'impression, elles peuvent s'enrouler autour du cylindre et entraîner un bourrage papier lors de la reprise de l'impression. Ne chargez pas de papier recourbé ou plié.

Lors de l'utilisation de l'imprimante

N'intervenez que sur les commandes mentionnées dans la documentation d'utilisation. Le réglage incorrect des autres commandes risque d'entraîner des dommages nécessitant d'importantes réparations qui devront être réalisées par un technicien qualifié. - Chaque fois que vous mettez l'imprimante hors tension, attendez au moins cinq secondes avant de la remettre sous tension, sinon vous risquez de l'endommager. - Ne mettez pas l'imprimante hors tension lors de l'impression de l'autotest. Appuyez toujours sur la touche Pause pour interrompre l'impression avant de mettre l'imprimante hors tension. - Ne rebranchez pas le cordon d'alimentation sur une prise secteur dont la tension diffère de celle de l'imprimante. - Ne remplacez jamais la tête d'impression vous-même, car vous risqueriez d'endommager l'imprimante. Par ailleurs, d'autres pièces de l'imprimante doivent aussi être vérifiées lors du remplacement de la tête d'impression. - Vous pouvez déplacer manuellement la tête d'impression pour replacer la cartouche de ruban. Si vous venez juste d'utiliser l'imprimante, la tête d'impression est peut-être encore chaude ; laissez-la refroidir quelques minutes avant de la toucher.

Utilisation des options

Epson (UK) Limited ne pourrait être tenue responsable des dommages ou problèmes survenus par suite de l'utilisation de produits en option ou de consommables autres que ceux désignés comme étant des Produits d'origine Epson ou des Produits approuvés par Epson (UK) Limited.

Attention :

Cet appareil doit être mis à la terre. Reportez-vous à la plaque signalétique pour connaître la tension et vérifiez que la tension de l'appareil correspond à la tension de la source d'alimentation.

Important :

Les fils du câble secteur de cet appareil sont colorés conformément au code suivant :

Vert et jaune — terre

Bleu-neutre

Marron - secteur

Si vous devez insérer une fiche :

Il est possible que les couleurs du câble secteur de cet appareil ne correspondent pas aux repères colorés utilisés pour identifier les bornes de la fiche. Dans ce cas, procédez comme suit :

Le fil vert et jaune re E ou le symbole de mise à la terre.

Le fil bleu doit être relié à la borne de la fiche repérée par la lettuce N.

Le fil marron doit être relié à la borne de la fiche repérée par la dette L.

Si la fiche est endommagée, remplacez l'intégralité du cordon ou consultez un électricien qualifié.

Ne remplacez les fusibles que par des fusibles de même taille et de même calibre.

Pour les utilisateurs du Royaume-Uni, de Singapour et de Hong Kong

Ne remplacez les fusibles que par des fusibles de même taille et de même calibre.

Exigences en matière de sécurité

Fiches secteur :

Utilisez une fiche secteur dotée de 3 broches, agréée par l'autorité compétente.

Cordon flexible :

Utilisez un cordon flexible doté d'une double isolation et certifié conforme aux normes IEC ou BS.

Connecteur de l'appareil :

Utilisez un connecteur certifié* conforme aux normes IEC ou BS.

• certifié par un membre de l'entité de certification et de conformité IECEE CB Scheme.

Table des matières

Copyrights et marques commerciales

Copyrights 1 Marques commerciales 2

Consignes de sécurité

Indications Attention, Important et Remarques. 3 Symbole de mise en garde pour les pièces chaudes. 3 Consignes de sécurité importantes. 3 Pour les utilisateurs du Royaume-Uni 8 Pour les utilisateurs du Royaume-Uni, de Singapour et de Hong Kong 9

Découverte de l'imprimante

Caractéristiques

Manipulation du papier

Impression sur du papier continu 15

Impression avec le tracteur poussant 16 Retrait d'un document imprimé du tracteur poussant 19 Retour aux feuilles simples 21 Utilisation du tracteur tirant 21 Réglage de la position de haut de page 27 Avancée du papier vers le bord de dégagement 30

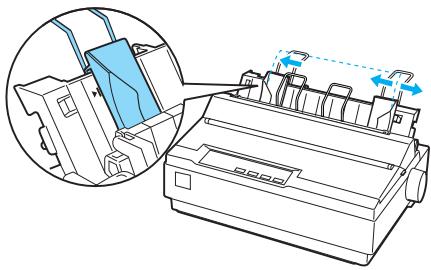

Impression sur des feuilles simples 33 Chargement de feuilles simples 34 Impression sur du papier spécial 35 Réglage du levier d'épaisseur du papier 36 Formulaires à exemplaires multiples 37 Étiquettes 38 Enveloppes 39

Utilisation du pilote d'impression sous Windows Me et 98.......41

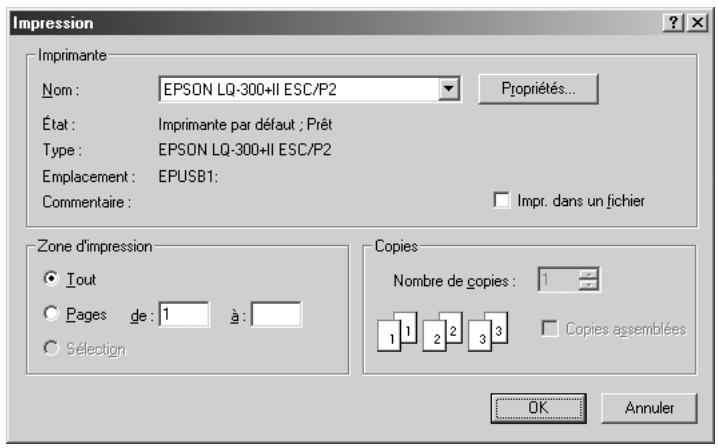

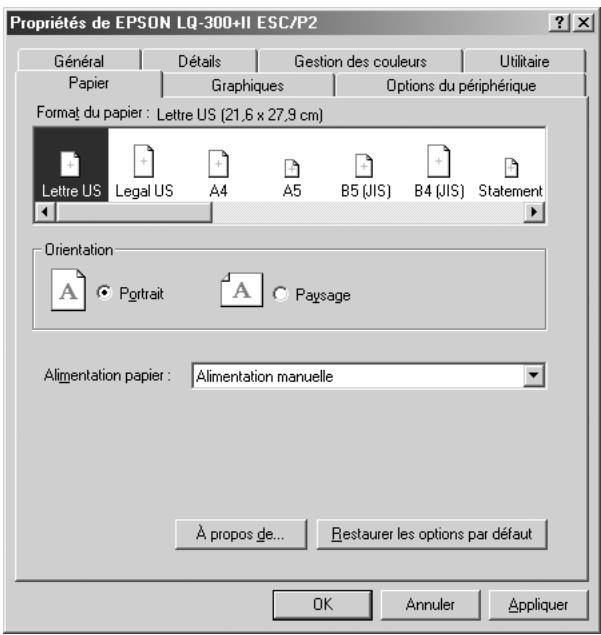

Accès au pilote d'impression à partir des applications Windows......42 Accès au pilote d'impression à partir du menu Démarrer......44 Modification des paramètres du pilote d'impression......45

Utilisation du pilote d'impression sous Windows XP.

Windows 2000 et NT 4.0. 46

Accès au pilote d'impression à partir des applications Windows. 47 Accès au pilote d'impression à partir du menu Démarrer. 49 Modification . 52

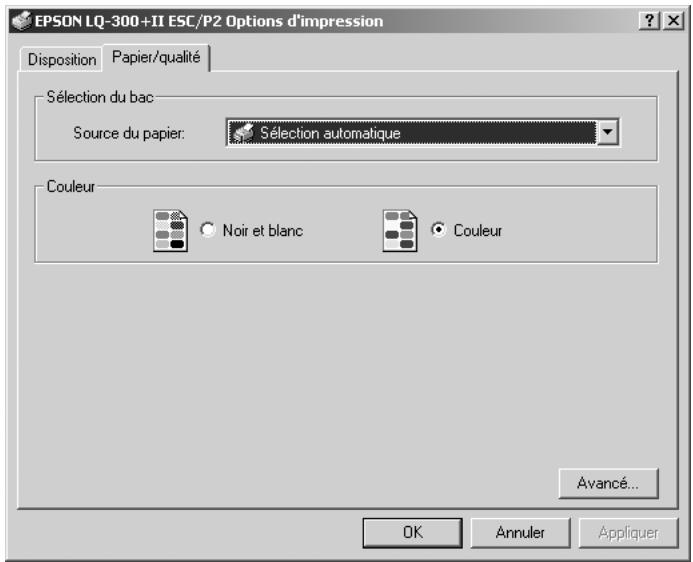

Aperçu des paramètres du pilote d'impression 53 Utilisation d'EPSON Status Monitor 3. 56

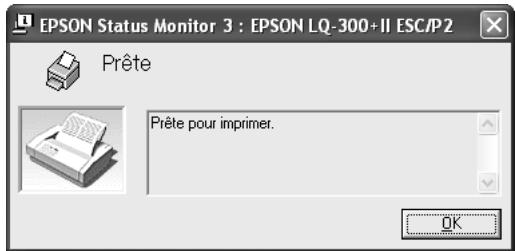

Install 57 Accès à EPSON Status Monitor 3.59 Install 60

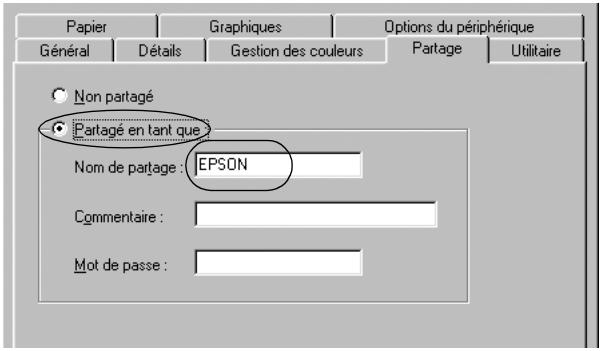

Mise en réseau de votre imprimante 61

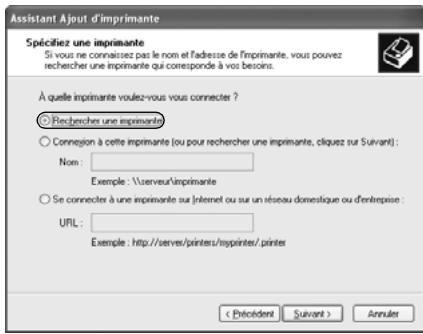

Partage de l'imprimante 61 Configuration de l'imprimante comme imprimante partagée 63 Définition des clients 67 Installation du pilote d'impression à partir du CD-ROM 75

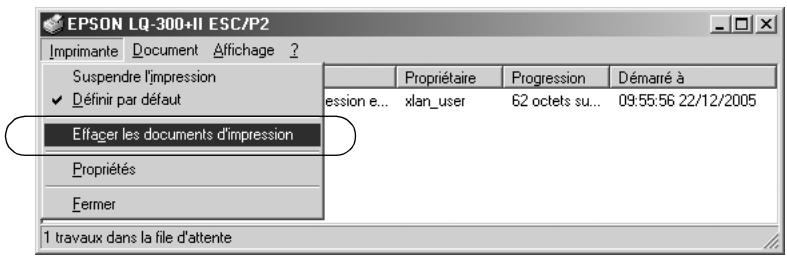

Annulation de l'impression 77

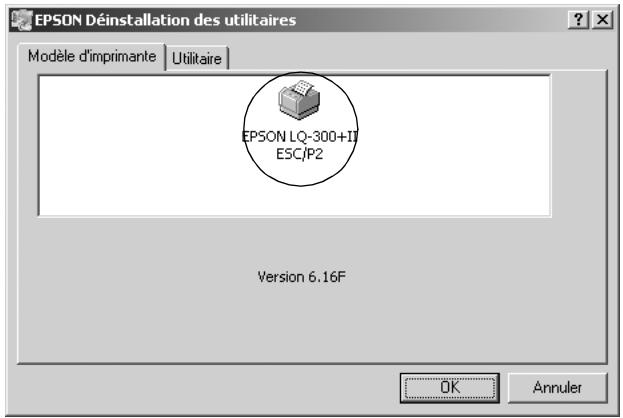

Désinstallation du logiciel d'impression 78

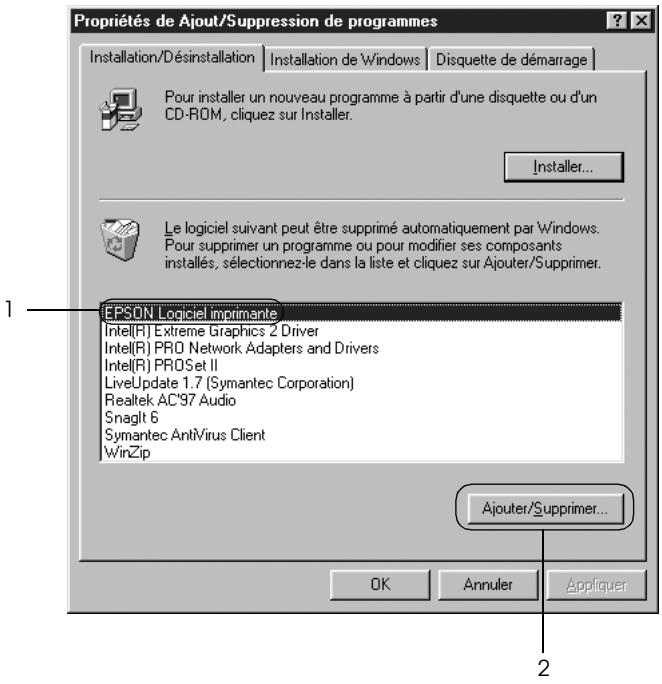

Désinstallation du pilote d'impression et d'EPSON Status Monitor 3.

Panneau de contrôle

Utilisation du panneau de contrôle

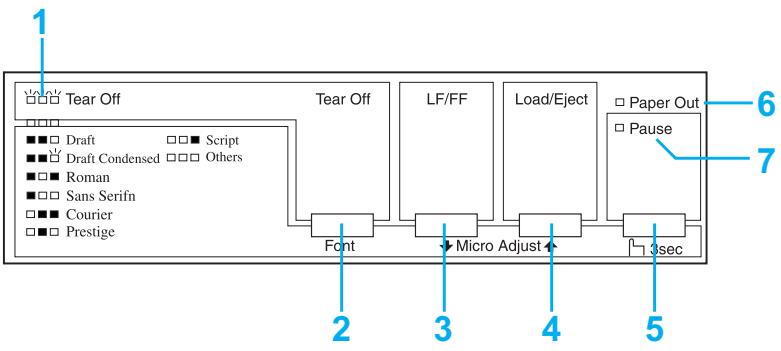

Touches et voyants Sélection d'une police intégrée 85

Modification . 94

Utilisation des voyants d'erreur. 96

Problèmes et solutions. 99

Alimentation électrique 100 Impression 101 Manipulation du papier 106 Options 110

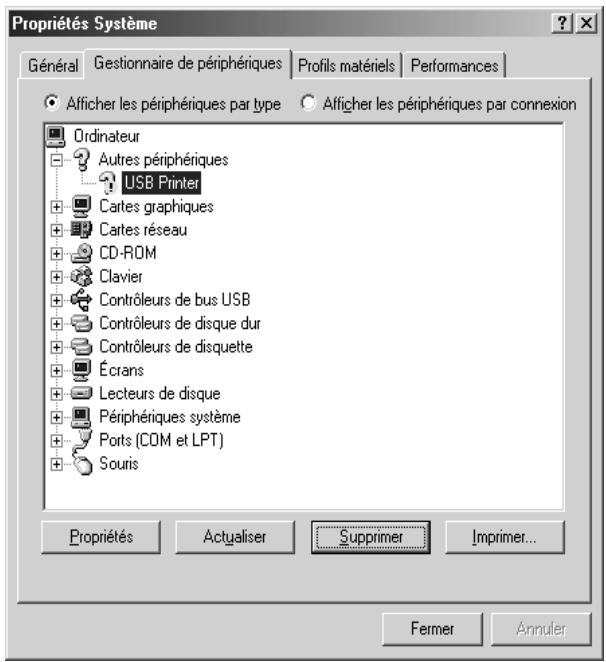

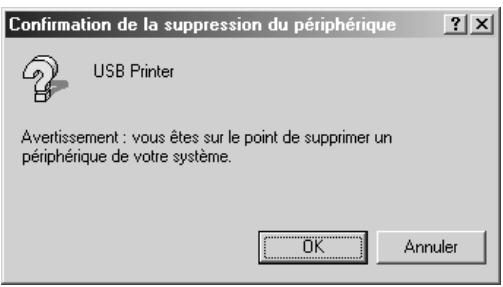

Correction des problèmes USB. 114 Impression d'un autotest. 118 Contacter le service clientèle. 120 Site Internet de support technique. 121

Options et consommables

Installation et utilisation des options 122

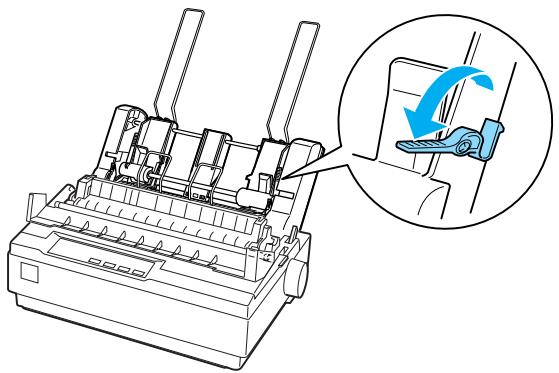

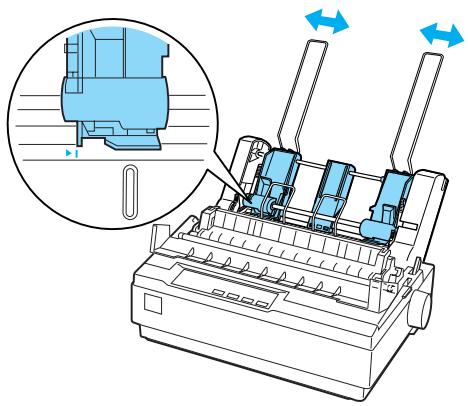

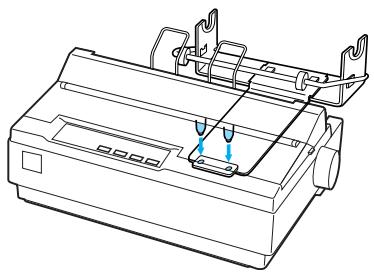

Chargeur feuille à feuille 122 Tracteur tirant 127 Support de rouleau papier 129 Kit de mise à niveau des couleurs 131 Serveur d'impression 134

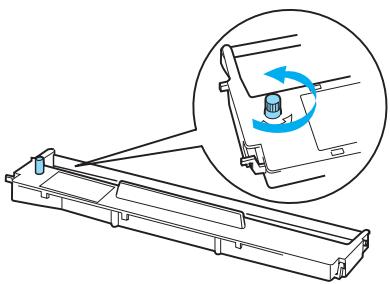

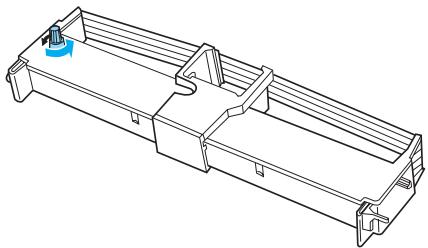

Remplacement de la cartouche de ruban 135

Cartouche de ruban d'origine EPSON 135. .

Informations relatives au produit

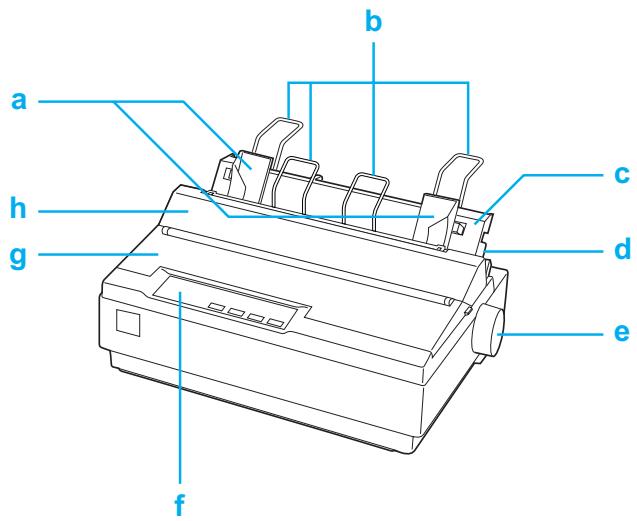

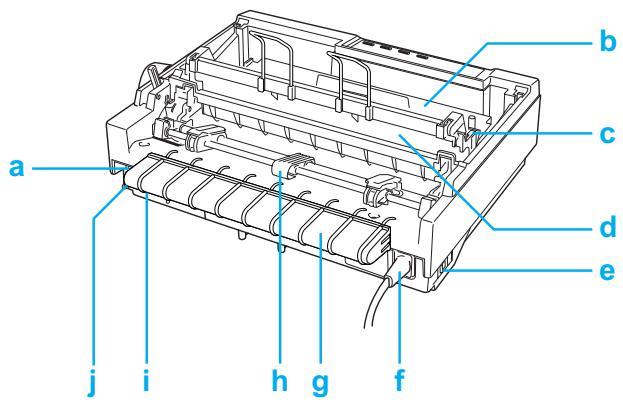

Pièces de l'imprimante 139 Caractéristiques de l'imprimante 141

Caractéristiques mécaniques 141 Caractéristiques électroniques 144 Caractéristiques électriques 146 Environnement 146 Papier 147 Zone imprimable 150 Alignement du papier 153

Liste des commandes 154

Codes de contrôle EPSON ESC/P 2. 154 Codes de contrôle d'émulation IBM 2390 Plus. 155

Normes et conformité

Approbations en matière de sécurité. 157

Marquage CE. 157

Nettoyage de l'imprimante. 158

Transport de l'imprimante. 159

Caractéristiques

L'imprimante matricielle à impact à 24 aiguilles EPSON® LQ-300+II offre une qualité d'impression et des performances optimales dans une conception compacte. Elle intègre notamment les fonctionnalités suivantes :

• De nombreux chemins de papier pour répondre à vos besoins en matière d'impression. La capacité de prendre en charge de nombreux types de papier, y compris du papier continu, des formulaires à exemplaires multiples (constitués d'un original et jusqu'à trois copies), des étiquettes, des feuilles simples et des enveloppes. Une impression haute vitesse jusqu'à 300 cps (caractères par seconde) à 10 cpi (caractères par pouce).

L'imprimante est fournie avec le pilote d'impression et d'autres logiciels, dont l'utilitaire EPSON Status Monitor 3 pour Microsoft® Windows® XP, Me, 98, 2000 ou NT 4.0, qui vous permet de vérifier rapidement et facilement l'état de l'imprimante.

Impression sur du papier continu

Votre imprimante accepte du papier continu dont la largeur est comprise entre 101,6 mm (4 pouces) et 254 mm (10 pouces). En fonction de la position du tracteur à picots, vous l'utilisez en tant que tracteur tirant ou poussant. Les directives suivantes peuvent vous aider à déterminer où placer le tracteur à picots :

Souhaitez-vous passer de l'impression sur des feuilles simples à du papier continu et inversement sans retirer le papier chargé ? Allez-vous dégager le papier continu feuille par feuille ? Utilisez le tracteur à picots en position de poussée. (Le tracteur à picots est installé dans cette position à la livraison de l'imprimante). Consultez la section suivante. Imprimez-vous sur des étiquettes, des formulaires à exemplaires multiples ou d'autres documents requérant une position d'impression précise ? Utilisez le tracteur à picots en position de traction. Voir « Utilisation du tracteur tirant » pour obtenir des instructions.

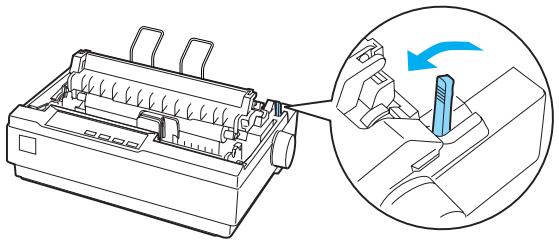

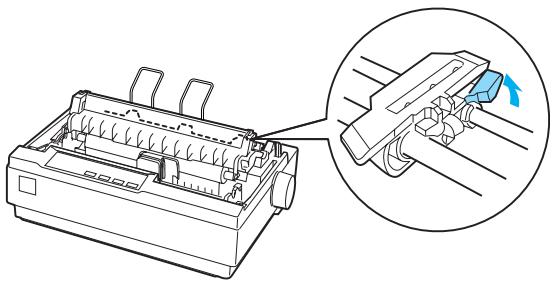

Impression avec le tracteur poussant

Lorsque vous utilisez le tracteur poussant, il peut s'avérer judicieux d'activer la fonction de dégagement automatique dans le mode Paramètres par défaut. Voir « À propos des paramètres par défaut de votre imprimante ».

Procédez comme suit pour charger du papier continu à l'aide du tracteur poussant :

1. Vérifiez que l'imprimante est hors tension. Retirez le capot de l'imprimante et le guide-papier, puis déplacez le levier de dégagement du papier dans la position du papier continu.

1. Dégagez les bandes à ergots en tirant les leviers de verrouillage correspondants vers vous.

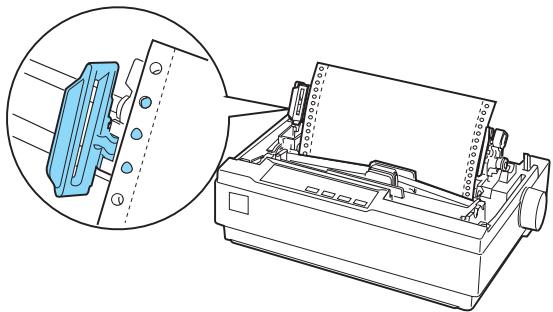

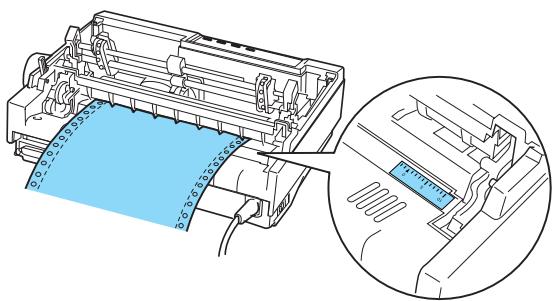

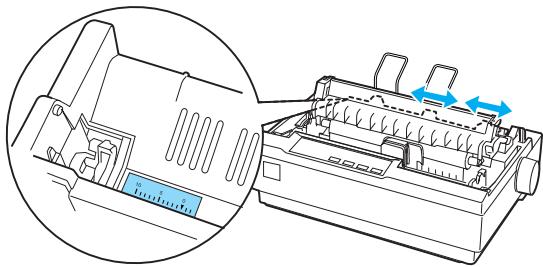

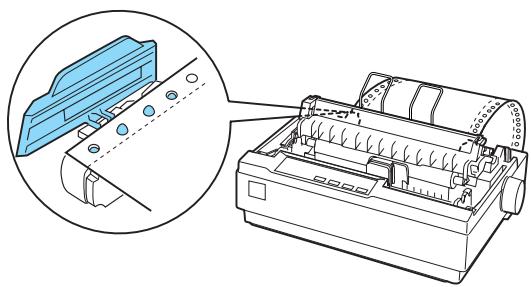

1. Faites glisser la bande à ergots gauche en vous servant de la règle de l'imprimante comme guide. L'imprimante imprime à droite de la position indiquée par le repère 0. Ramenez le levier de verrouillage de l'ergot en arrière afin de le bloquer. Faites ensuite l'ajuster à la largeur du papier utilisé, mais ne la verrouillez pas. Déplacez le support papier à mi-chemin entre les bandes à ergots.

1. Assurez-vous également que le papier dispose d'un bord d'attaque net et droit. Ouvrez le capot des ergots. Ajustez les premières perforations du papier sur les ergots, puis refermez le capot des ergots. Faites tendre le papier, puis verrouillez-la. Le papier est désormais chargé en position de blocage.

Important :

N'utilisez le bouton d'alimentation papier situé sur le côté droit de l'imprimante que pour supprimer les bourrages papier et uniquement lorsque l'imprimante est hors tension. Dans le cas contraire, vous risquez d'endommager l'imprimante ou de lui faire perdre la position de haut de page.

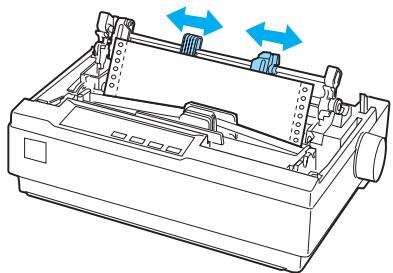

1. Pour séparer le papier entrant du papier imprimé, fixez le guide-papier en le tenant à l'horizontal et en enclenchant les encoches sur les montants de l'imprimante comme illustré ci-après. Faites ensuite glisser le guide-papier vers l'avant de l'imprimante jusqu'à ce que vous sentiez qu'il s'enclenche, puis réglez les guides latéraux à la largeur du papier.

1. Mettez l'imprimante sous tension.
2. Vérifiez que le capot de l'imprimante est fermé. Appuyez sur la touche LF/FF (Saut de ligne/Alimentation papier) pour entraîner le papier en position de chargement. L'imprimante commence automatiquement à imprimer lorsqu'elle reçoit des données.
3. Une fois l'impression terminée, procédez comme indiqué dans la section suivante pour dégager le document imprimé. Si la première ligne imprimée sur la page semble trop haute ou trop basse, vous pouvez modifier sa position à l'aide de la fonction Micro Adjust. Voir « Réglage de la position de haut de page ».

Important :

N'utilisez jamais le bouton d'alimentation papier pour ajuster la position de haut de page, car cela pourrait endommager l'imprimante ou lui faire perdre sa position de haut de page.

Lorsque vous envoyez plus de données, le papier se remet automatiquement en position de chargement.

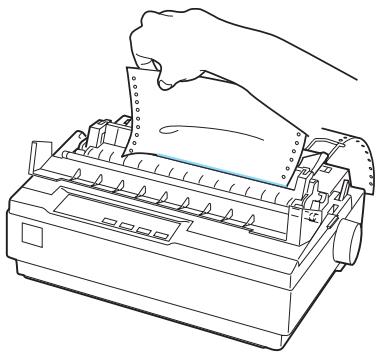

Retrait d'un document imprimé du tracteur poussant

Pour retirer le document imprimé, procédez comme suit :

1. Appuyez sur la touche Tocr Off (Dégagement). Assurez-vous que les voyants Tocr Off (Fonction
2. Ouvrez le capot du guide-papier, puis dégagez le document imprimé à l'aide du bord de dégagement de l'unité de tension du papier.

Remarque :

Si la perforation du papier n'est pas correctement alignée sur le bord de dégagement, vous pouvez régler la position de dégagement à l'aide de la fonction Micro Adjust. Voir « Réglage de la position de dégagement ».

Important :

N'utilisez jamais le bouton d'alimentation papier pour ajuster la position de dégagement, car ceci pourrait endommager l'imprimante ou lui faire perdre sa position de dégagement.

1. Fermez le capot du guide-papier.

Lorsque vous reprenez l'impression, l'imprimante replace automatiquement le papier en position de haut de page et lance l'impression.

Pour entraîner le papier continu vers la position d'attente dans laquelle vous pouvez retirer le papier, appuyez sur la touche Load/Eject (Charger/Éjecter). Ouvrez ensuite le capot des ergots du tracteur à picots et retirez le papier.

Important :

Dégagez toujours le document imprimé avant d'appuyer sur la touche Load/Eject (Charger/Éjecter). L'introduction de plusieurs pages simultanément peut engendrer un bourrage papier.

Retour aux feuilles simples

Pour revenir aux feuilles simples, appuyez sur la touche Load/Eject (Charger/Ejecter). L'imprimante replace le papier en position d'attente. Passez ensuite aux étapes décrites dans la section « Chargement de feuilles simples ».

Important :

Dégagez toujours le document imprimé avant d'appuyer sur le bouton Load/Eject. L'introduction de plusieurs pages simultanément peut engendrer un bourrage papier.

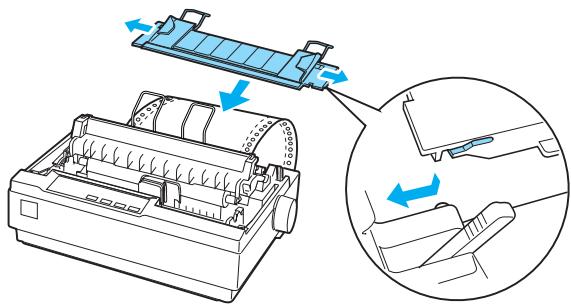

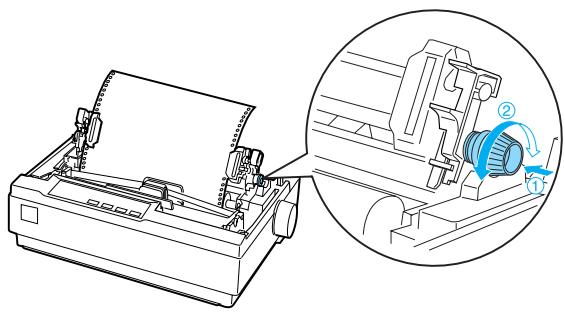

Utilisation du tracteur tirant

Pour charger du papier continu à l'aide du tracteur tirant, vous devez déplacer le tracteur en position de traction, comme décrit lors des étapes 1 à 3 de cette procédure. Si le tracteur est déjà installé dans cette position, assurez-vous que l'imprimante est hors tension, puis passez à l'étape 6.

Important :

N'utilisez le bouton d'alimentation papier situé sur le côté droit de l'imprimante que pour supprimer les bourrages papier et uniquement lorsque l'imprimante est hors tension. Dans le cas contraire, vous risquez d'endommager l'imprimante ou de lui faire perdre la position de haut de page. Lorsque vous utilisez le tracteur tirant, il peut s'avérer judicieux de désactiver la fonction de dégagement automatique dans le mode Paramètres par défaut. Dans le cas contraire, un bourrage papier pourrait survenir.

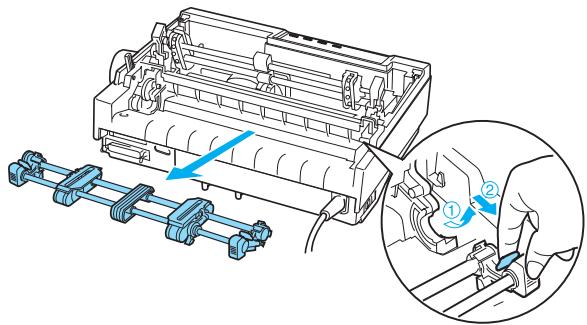

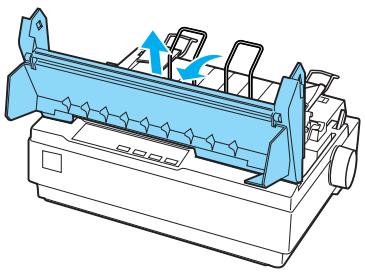

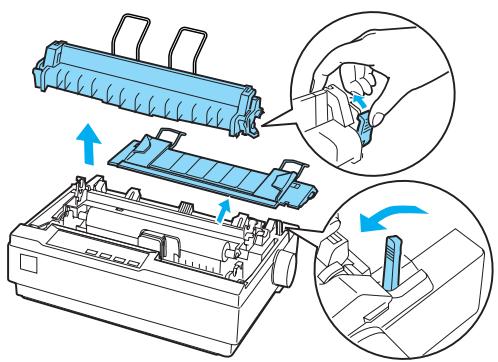

1. Mettez l'imprimante hors tension et retirez le capot de l'imprimante et le guide-papier. Retirez ensuite l'unité de tension du papier de l'imprimante en appuyant doucement sur s . Enfin, tirez le levier de dégagement du papier vers l'avant en direction de la position du papier continu.

1. Appuyez doucement sur l du tracteur, des deux côtés, puis faites pivoter le tracteur vers le haut pour le retirer de l'imprimante.

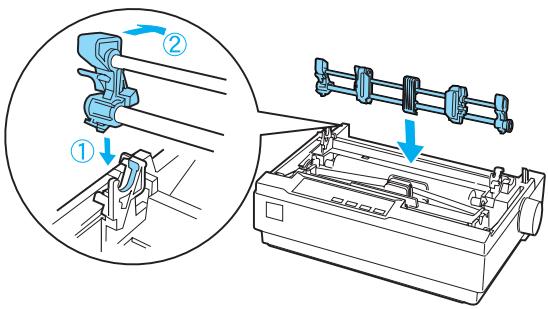

1. Avancez le tracteur au-dessus de l'emplacement de montage dans l'imprimante, puis insérez-le comme illustré. Lorsque vous insérez le tracteur dans les montants, vous devez sentir les encoches s'enclencher.

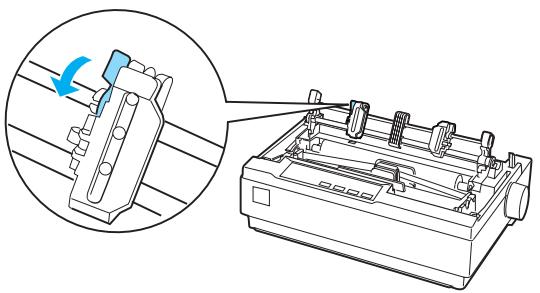

1. Relâchez les bandes à ergots en tirant les leviers de verrouillage correspondants vers vous.

1. Insérez le papier dans la fente à papier inférieure ou dans la fente à papier arrière comme illustré ci-après et tirez-le. Positionnez le papier en vous servant de la règle de l'imprimante comme guide. L'imprimante imprime à droite de la position indiquée par le repère 0.

1. Faites glisser la bande à ergots gauche de manière à faire correspondre ses ergots avec les perforations du papier et verrouillez la bande. Faites ensuite l'ajuster à la largeur du papier utilisé, mais ne la verrouillez pas. Déplacez le support papier à mi-chemin entre les deux bandes à ergots.

1. Assurez-vous également que le papier dispose d'un bord d'attaque net et droit. Ouvrez les capots des ergots. Ajustez les premières perforations du papier sur les ergots, puis refermez le capot des ergots. Faites tendre le papier, puis verrouillez-la.

Remarque :

Tendez délicatement le papier en le tirant vers l'arrière ou le bas.

1. Pour séparer le papier entrant du papier imprimé, fixez le guide-papier. Tout en le tenant à l'horizontale, fixez ses encoches sur les montants de l'imprimante. Faites ensuite glisser le guide-papier vers l'arrière de l'imprimante jusqu'à ce que vous sentiez qu'il s'enclenche, puis réglez les guides latéraux à la largeur du papier.

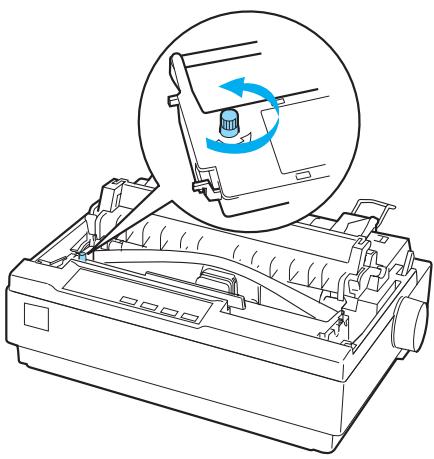

2. Fixez t ajustez la position du papier à l'aide du bouton d'alimentation papier. Tournez le bouton jusqu'à ce que la perforation entre les pages se situe juste au-dessus de la tête d'impression. Mettez ensuite l'imprimante sous tension.
3. Assurez-vous que st fermé tandis que le capot du guide-papier est ouvert. L'imprimante commence automatiquement à imprimer lorsqu'elle reçoit des données.

Si vous souhaitez modifier la position où commence l'impression sur la page, appuyez sur LF/FF pour avancer la page vers la position de haut de page suivante. Voir « Réglage de la position de haut de page » ultérieurement pour régler la position de chargement.

Pour éjecter le papier, dégagez le papier entrant dans l'imprimante, puis appuyez sur la touche LF/FF (Saut de ligne/Alimentation papier) pour faire avancer le papier.

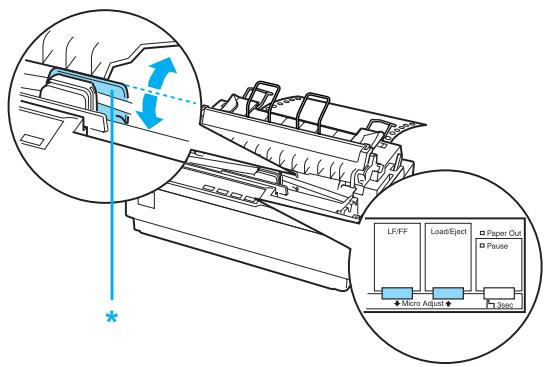

Réglage de la position de haut de page

La position de haut de page correspond à la position sur la page où l'imprimante commence à imprimer. Si l'impression semble trop haute ou trop basse sur la page, vous pouvez utiliser la fonction Micro Adjust pour régler . Procédez ensuite comme suit :

Important :

N'utilisez jamais le bouton d'alimentation papier pour ajuster la position de haut de page, car cela pourrait endommager l'imprimante ou lui faire perdre sa position de haut de page.

Remarque :

Le réglage de la position de haut de page reste effectif jusqu'à ce que vous le changiez, même si vous mettez l'imprimante hors tension. Le réglage de la marge supérieure défini dans certaines applications annule le réglage de la position de haut de page réalisé avec la fonction Micro Adjust. Ajustez, au besoin, la position de haut de page dans votre logiciel.

1. Assurez-vous que l'imprimante est sous tension.
2. Chargez du papier comme indiqué dans ce chapitre, au besoin.
3. Retirez le capot de l'imprimante.
4. Maintenez la touche Pause enfoncée pendant trois secondes. Le
5. Appuyez sur la touche LF/FF (Saut de ligne/Alimentation papier) ↓ pour remonter la position de haut de page sur la page ou appuyez sur la touche Load/Eject (Charger/Ejecter) ↑ pour l'abaisser.

• Cache ruban en plastique

Remarque :

L'imprimante possède une position de haut de page minimale et maximale. Si vous tentez de la régler au-delà de ces limites, l'imprimante émet un bip et cesse de déplacer le papier. Lorsque le papier atteint par défaut, l'imprimante émet également un bip et arrête brièvement de déplacer le papier. Vous pouvez également utiliser la position par défaut comme point de référence lorsque vous réglez la position de haut de page.

Pour ajuster du papier continu chargé sur le tracteur, reportez-vous à l'exemple suivant :

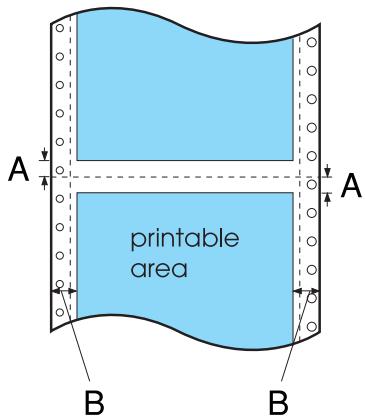

Faites tout d'abord un repère à 2,5 mm (0,1 pouce) au-dessus de la perforation du papier, puis placez le papier de sorte que ce repère se situe au niveau du bord supérieur du cache ruban en plastique. Vous obtenez ainsi une marge de 8,5 mm (0,33 pouce) sur la page suivante, ce qui signifie que l'imprimante commence à imprimer à 8,5 mm (0,33 pouce) en dessous de la perforation.

A 2,5 mm (0,1 pouce)

B 8,5 mm (0,33 pouce)

1. Une fois la position de haut de page définie, appuyez sur la touche Pause pour quitter le mode Micro Adjust.

Avancée du papier vers le bord de dégagement.

Si vous utilisez le tracteur poussant pour avancer le papier continu à la fin de l'impression. Vous pouvez alors facilement dégager le document imprimé. À la reprise de l'impression, l'imprimante ramène automatiquement le papier en position de haut de page, de sorte que vous pouvez économiser le papier habituellement perdu entre les documents.

Comme indiqué ci-après de deux manières : manuellement, en appuyant sur la touche Tear Off (Font) (Dégagement (Police)) de l'imprimante, ou automatiquement en activant le mode de dégagement.

Important :

N'utilisez jamais la fonction de dégagement (comme indiqué ci-après) pour inverser l'entraînement des étiquettes ; elles pourraient se décoller et provoquer un bourrage dans l'imprimante.

Utilisation de la touche Tear Off (Dégagement)

Une fois l'impression du document terminée, vérifiez que les voyants Tear Off (Font) (Dégagement (Police)) ne clignotent pas. Appuyez ensuite sur . L'imprimante avance le papier sur le bord de dégagement.

Remarque :

Si les voyants Tear Off (Font) (Dégagement (Police)) clignotent, cela signifie que le papier est en position de dégagement. Si vous appuyez de nouveau sur la touche Tear Off (Font) (Dégagement (Police)), l'imprimante charge le papier à la position de haut de page suivante.

Avancée automatique du papier jusqu'à la position de dégagement

Pour avancer automatiquement les documents imprimés , vous devez activer le mode de dégagement et sélectionner la longueur de page appropriée pour le papier continu dans le mode Paramètres par défaut. Voir « Modification des paramètres par défaut » pour obtenir des instructions.

Lorsque le dégagement automatique est activé, l'imprimante avance automatiquement le papier chaque fois qu'elle reçoit une page complète de données ou une commande d'alimentation du papier sans autres données.

Réglage de la position de dégagement

Si la perforation du papier n'est pas alignée avec le bord de dégagement, vous pouvez utiliser la fonction Micro Adjust pour l'amener à cette position.

Procédez comme suit pour régler la position de dégagement :

Important :

N'utilisez jamais le bouton d'alimentation papier pour ajuster la position de dégagement, car cela pourrait endommager l'imprimante ou lui faire perdre sa position de dégagement.

Remarque :

Le réglage de reste effectif jusqu'à ce que vous le changiez, même si vous mettez l'imprimante hors tension.

1. Assurez-vous que les voyants Tocr Off (Font) (Dégagement (Police)) clignotent (le papier est en position de dégagement). Vous devrez peut-être avancer le papier jusqu'à la position de dégagement à l'aide de la touche Tocr Off (Font) (Dégagement (Police)).
2. Ouvrez le capot du guide-papier.
3. Maintenez la touche Pause enfoncée pendant trois secondes. Le voyant Pause commence à clignoter et l'imprimante entre en mode Micro Adjust.
4. Appuyez sur la touche LF/FF (Saut de ligne/Alimentation papier) ↓ pour inverser l'entraînement du papier ou appuyez sur la touche Load/Eject (Charger/Éjecter) ↑ pour avancer le papier, jusqu'à ce que la perforation de ce dernier soit alignée avec le bord de dégagement.

* bord de dégagement

Remarque :

L'imprimante possède une position de dégagement minimale et maximale. Si vous tentez de la régler au-delà de ces limites, l'imprimante émet un bip et cesse de déplacer le papier.

1. Une fois la position de dégagement définie, appuyez sur la touche Pause pour quitter le mode Micro Adjust.
2. Dégagez les pages imprimées.

Lorsque vous reprenez l'impression, l'imprimante replace automatiquement le papier en position de haut de page et lance l'impression.

Impression sur des feuilles simples

Vous pouvez charger des feuilles simples individuellement à l'aide du guide-papier de l'imprimante. Les feuilles simples doivent avoir une largeur comprise entre 100 et 257 mm (3,9 à 10,1 pouces).

Avant d'imprimer sur des formulaires à exemplaires multiples, sur des enveloppes ou sur tout autre papier spécial, assurez-vous de régler le levier d'épaisseur du papier sur la position appropriée. Pour plus de détails, voir « Impression sur du papier spécial ».

Remarque :

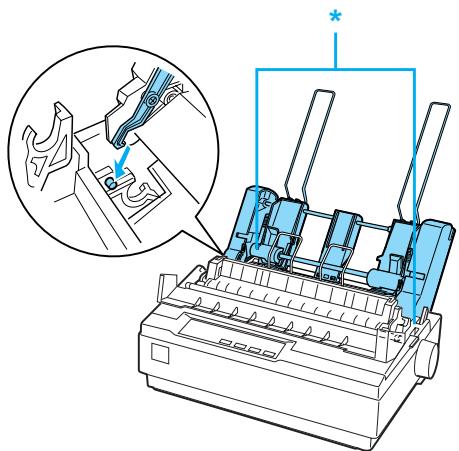

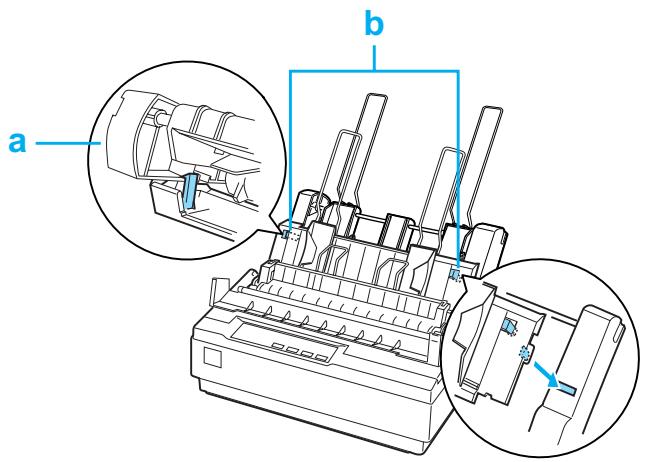

Pour charger une pile de feuilles simples, utilisez le chargeur feuille à feuille en option. Voir « Installation et utilisation des options ». Pour plus d'informations sur les types de feuilles simples que vous pouvez utiliser, voir « Caractéristiques de l'imprimante ». Vous pouvez utiliser le guide-papier pour charger des formulaires à exemplaires multiples sans carbone constitués de feuilles simples maintenues entre elles par une bande adhésive par points à l'extrémité supérieure. Insérez les formulaires à exemplaires multiples dans le guide-papier, la cordure en premier et la face imprimable orientée vers le bas.

Chargement de feuilles simples

Procédez comme suit pour charger des feuilles simples :

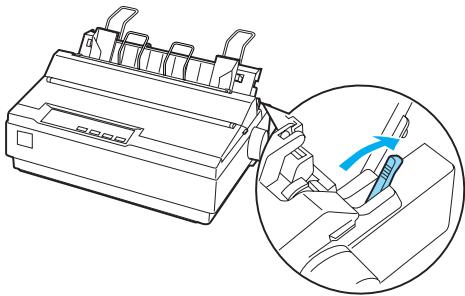

1. Vérifiez que l'imprimante est hors tension. Assurez-vous également que le levier de dégagement du papier est poussé en position feuille à feuille et que le guide-papier est à la verticale, comme illustré.

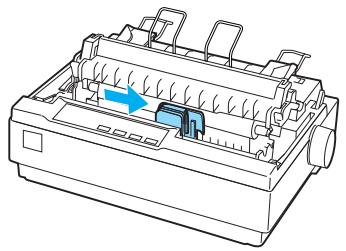

1. Faites glisser le guide latéral gauche jusqu'à son verrouillage au niveau du repère correspondant. Ajustez ensuite le guide latéral droit pour l'adapter à la largeur du papier utilisé.

1. Insérez une feuille de papier entre les guides latéraux jusqu'à ce que vous rencontriez une résistance.

Pour utiliser normalement l'imprimante, mettez-la sous tension sans appuyer sur aucune touche. L'imprimante commence à imprimer lorsqu'elle reçoit des données.

Important :

N'utilisez le bouton d'alimentation papier situé sur le côté droit de l'imprimante que pour supprimer les bourrages papier et uniquement lorsque l'imprimante est hors tension. Dans le cas contraire, vous risquez d'endommager l'imprimante ou de lui faire perdre la position de haut de page.

Impression sur du papier spécial

L'imprimante supporte de nombreux types de papier, y compris les les étiquettes et les enveloppes.

Dans le cadre de vous ne devez pas imprimer à moins de 13 mm (0,5 pouce) des bords du papier. Pour plus d'informations sur la zone imprimable des enveloppes, voir « Caractéristiques de l'imprimante ».

Important :

Lors de l'impression de formulaires à exemplaires multiples, de papier plus épais que le papier standard, d'étiquettes ou d'enveloppes, assurez-vous que votre configuration logicielle préserve l'intégralité de l'impression dans la zone imprimable. L'impression en dehors des bords du papier risque d'endommager la tête d'impression.

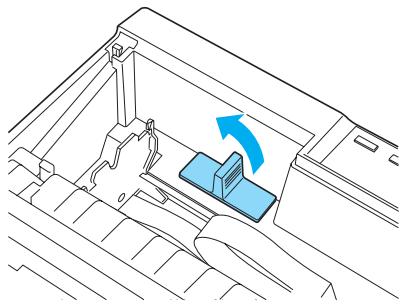

Réglage du levier d'épaisseur du papier

Avant d'imprimer sur du papier spécial, vous devez modifier le réglage d'épaisseur du papier.

Procédez comme suit pour régler le paramètre d'épaisseur du papier :

1. Mettez l'imprimante hors tension et ouvrez le capot de l'imprimante. Le levier d'épaisseur du papier est situé sur le côté gauche de l'imprimante. Les numéros en regard du levier indiquent l'épaisseur.

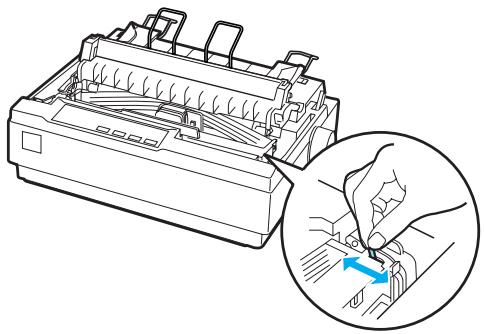

1. Sélectionnez l'épaisseur de papier appropriée à l'aide du tableau ci-dessous.

Type de papier	Position du levier
Papier standard (feuilles simples ou papier continu)	0 ou 1
Formulaires à exemplaires multiples	(feuilles simples ou papier continu)2 feuilles3 feuilles4 feuilles
Étiquettes	2
Enveloppés	3 à 5

1. Fermez le capot de l'imprimante.

Formulaires à exemplaires multiples

Vous pouvez utiliser des f sans carbone au format papier continu ou en feuilles simples (jusqu'à quatre exemplaires : un original et trois copies). Avant d'imprimer les formulaires, réglez le levier d'épaisseur du papier comme indiqué dans la section précédente. Les astuces suivantes vous aideront à obtenir de bons résultats :

N'utilisez que au format continu attachés entre eux par un collage par point ou un gaufrage latéral. Ne chargez jamais de attachés par des agrafes métalliques, du scotch ou une bande adhésive continue. N'utilisez que au format feuilles simples attachés entre eux par un collage par point sur la partie supérieure. Insérez le bord collé en premier dans l'imprimante.

N'utilisez que des formulaires à exemplaires multiples bien liés. Si vous devez ajuster la position de chargement, faites-le par le biais de votre logiciel ou modifiez-la comme indiqué dans la section « Réglage de la position de haut de page ». Lorsque vous utilisez maintenus entre eux par un gaufrage latéral, les copies risquent de ne pas être alignées avec l'original. Le cas échéant, soulevez le guide-papier.

Étiquettes

Utilisez le tracteur comme tracteur tirant et chargez le papier dans la fente à papier inférieure pour imprimer des étiquettes. Avant d'imprimer des étiquettes, réglez le levier d'épaisseur du papier comme indiqué dans la section « Réglage du levier d'épaisseur du papier ». N'oubliez pas les astuces suivantes :

Choisissez des étiquettes sur un support continu doté de bandes à ergots permettant l'utilisation d'un tracteur. N'imprimez pas d'étiquettes à partir de feuilles simples car le support glisse presque toujours lentement. Chargez les étiquettes comme vous le faites avec du papier continu ordinaire. Voir « Utilisation du tracteur tirant » pour obtenir des instructions. Les étiquettes sont particulièrement sensibles à la température et à l'humidité. Par conséquent, utilisez-les uniquement dans des conditions de fonctionnement normales. Ne laissez pas les étiquettes chargées dans l'imprimante entre deux travaux d'impression, elles peuvent s'enrouler autour du cylindre et entraîner un bourrage papier lors de la reprise de l'impression.

Pour retirer les étiquettes de l'imprimante, dégagez le consommable au niveau inférieur de l'imprimante, puis appuyez sur la touche LF/FF (Saut de ligne/Alimentation papier) pour éjecter les étiquettes restantes de l'imprimante.

Important :

N'inversez jamais l'entraînement des étiquettes dans l'imprimante. En effet, le support arrêté peut facilement se décoller et entraîner un bourrage papier. Si une étiquette se colle à l'intérieur de l'imprimante, contactez votre revendeur.

Enveloppes

Vous pouvez charger des enveloppes individuellement à l'aide du guide-papier. N'oubliez pas les astuces suivantes :

Avant de charger des enveloppes, réglez le levier d'épaisseur du papier sur la bonne position. Voir « Réglage du levier d'épaisseur du papier ». Pour charger une enveloppe, procédez comme indiqué dans la section « Chargement de feuilles simples ». Insérez le bord large de l'enveloppe en premier, face imprimable vers le bas. Lorsque vous insérez l'enveloppe entre les guides-papier, poussez-la fermement et tenez-la jusqu'à ce que l'imprimante l'entraîne. N'utilisez des enveloppes que dans des conditions de température et d'humidité normales. Assurez-vous que l'impression ne déborde pas de la zone imprimable. La tête d'impression ne doit pas dépasser le bord droit ou gauche de l'enveloppe ou de tout autre papier épais. (Voir « Caractéristiques de l'imprimante » pour plus d'informations techniques). Il peut être judicieux d'imprimer un échantillon sur une feuille simple normale avant d'imprimer des enveloppes.

Logiciel d'impression

Le logiciel Epson contient le pilote d'impression et l'application EPSON Status Monitor 3.

Le pilote d'impression est un logiciel qui permet à votre ordinateur de contrôler l'imprimante. Vous devez installer le pilote d'impression pour permettre à vos applications Windows d'exploiter pleinement les possibilités offertes par votre imprimante.

EPSON Status Monitor 3 vous renseigne sur l'état de l'imprimante, vous avertit des erreurs éventuelles et vous fournit des conseils de dépannage. EPSON Status Monitor 3 est installé automatiquement en même temps que le pilote d'impression. Si vous souhaitez installer EPSON Status Monitor 3 ultérieurement, voir « Installation d'EPSON Status Monitor 3 » pour obtenir des instructions.

Remarque :

Avant de poursuivre, assurez-vous que vous avez installé le pilote d'impression sur votre ordinateur conformément aux indications de la feuille "Démarrez ici". Assurez-vous que le paramètre du logiciel est réglé sur ESC/P 2. Le logiciel du pilote d'impression et l'application EPSON Status Monitor 3 fonctionnent uniquement en mode ESC/P 2.

Utilisation du pilote d'impression sous Windows Me et 98

Vous pouvez accéder vos applications Windows ou du menu Démarrer.

Lorsque vous accédez au pilote d'impression à partir d'une application Windows, les paramètres que vous définissez ne s'appliquent qu'à cette application. Pour plus d'informations, voir « Accès s applications Windows ». Lorsque vous accédez au pilote d'impression à partir du menu Démarrer, les paramètres que vous définissez pour le pilote d'impression s'appliquent à toutes vos applications. Pour plus d'informations, voir « Accès au pilote d'impression à partir du menu Démarrer ».

Pour contrôler et modifier les paramètres du pilote d'impression, voir « Modification des paramètres du pilote d'impression ».

Remarque :

Comme toutes les applications Windows n'annulent pas nécessairement les paramètres spécifiés à l'aide du pilote d'impression, vous devez les vérifier de manière à obtenir le résultat escompté.

Accès au pilote d'impression à partir des applications Windows

Pour accéder 'une application Windows, procédez comme suit :

1. Sélectionnez Configuration de l'impression ou Impression dans le menu Fichier de votre application. Assurez-vous que votre imprimante est sélectionnée dans la liste déroulante Nom de la boîte de dialogue Impression ou Configuration de l'impression.

1. Cliquez sur Imprimante, Configuration, Propriétés ou Options. Le bouton sur lequel vous cliquez dépend de votre application. Il est possible que vous deviez cliquer sur une combinaison de ces boutons. La fenêtre Propriétés apparaît. Elle contient les menus Papier, Graphiques et Option du périphérique. Ces menus contiennent l .

1. Pour afficher un menu, cliquez sur l'onglet correspondant en haut de la fenêtre. Pour obtenir des instructions sur la façon de modifier les paramètres, consultez « Modification d ».

Accès au pilote d'impression à partir du menu Démarrer

Pour accéder émarrer, procédez comme suit :

1. Cliquez sur le bouton Démarrer, puis pointez sur Paramètres.
2. Cliquez sur Imprimantes.
3. Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante, puis cliquez sur Propriétés. La fenêtre Propriétés apparaît. Elle contient les menus Papier, Graphiques, Options du périphérique et Utilitaire. Ces menus contiennent l .
4. Pour afficher un menu, cliquez sur l'onglet correspondant en haut de la fenêtre. Pour obtenir des instructions sur la façon de modifier les paramètres, reportez-vous à la section « Modification d ».

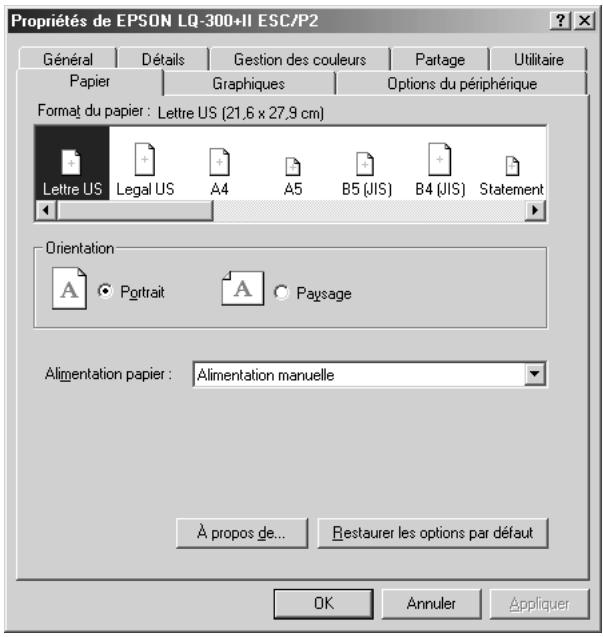

Modification des paramètres du pilote d'impression

Votre pilote d'impression comporte sept menus : Papier, Graphiques, Options du périphérique, Général, Détails, Utilitaire et Partage. Pour avoir un aperçu des paramètres disponibles, voir « Aperçu ». Vous pouvez également afficher l'aide en ligne en cliquant avec le bouton droit de la souris dans la fenêtre du pilote et en sélectionnant Qu'est-ce que c'est ?

Lorsque vous avez défini l , cliquez sur OK pour les appliquer ou sur Restaurer les options par défaut pour annuler vos modifications et rétablir les valeurs par défaut des paramètres.

Une fois que vous avez vérifié tous et effectué les modifications nécessaires, vous êtes prêt à imprimer.

Utilisation du pilote d'impression sous Windows XP, 2000 et NT 4.0

Vous pouvez accéder vos applications Windows ou du menu Démarrer.

Lorsque vous accédez au pilote d'impression à partir d'une application Windows, les paramètres que vous définissez ne s'appliquent qu'à cette application. Pour plus d'informations, voir « Accès s applications Windows ». Lorsque vous accédez au pilote d'impression à partir du menu Démarrer, les paramètres que vous définissez pour le pilote d'impression s'appliquent à toutes vos applications. Pour plus d'informations, voir « Accès au pilote d'impression à partir du menu Démarrer ».

Pour contrôler et modifier les paramètres du pilote d'impression, voir « Modification des paramètres du pilote d'impression ».

Remarque :

Comme toutes les applications Windows n'annulent pas nécessairement les paramètres spécifiés à l'aide du pilote d'impression, vous devez les vérifier afin d'obtenir le résultat escompté.

Accès au pilote d'impression à partir des applications Windows

Pour accéder 'une application Windows, procédez comme suit :

Remarque :

Les exemples fournis ci-après se rapportent au système d'exploitation Windows 2000. Leur aspect peut varier quelque peu selon le système d'exploitation utilisé, mais les instructions sont les mêmes.

1. Sélectionnez Configuration de l'impression ou Impression dans le menu Fichier de votre application. Assurez-vous que votre imprimante est sélectionnée dans la liste déroulante Nom de la boîte de dialogue Impression ou Configuration de l'impression.

1. Cliquez sur Imprimante, Configuration, Propriétés ou Options. Le bouton sur lequel vous cliquez dépend de votre application. Il est possible que vous deviez cliquer sur une combinaison de ces boutons. La fenêtre Options d'impression apparaît. Elle contient les menus Disposition et Papier/qualité. Ces menus contiennent l .

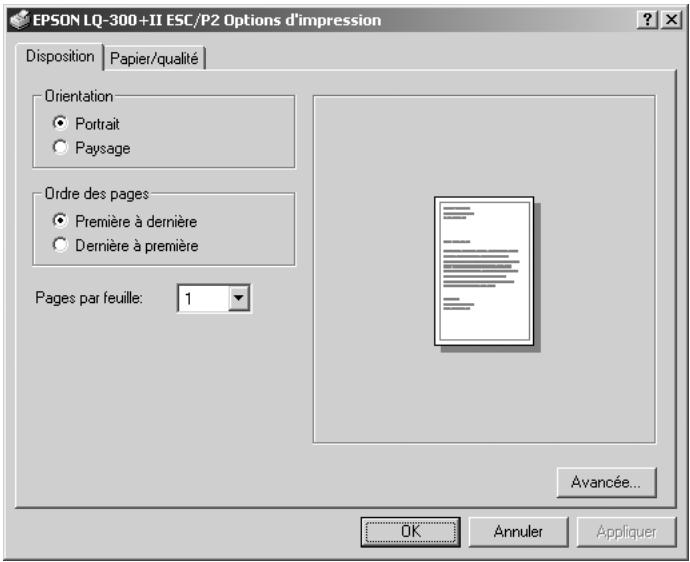

1. Pour afficher un menu, cliquez sur l'onglet correspondant en haut de la fenêtre. Pour modifier les paramètres, voir « Modification d ».

Accès au pilote d'impression à partir du menu Démarrer

Pour accéder émarrer, procédez comme suit :

Remarque :

Les copies d'écran utilisées dans cette procédure sont issues du système d'exploitation Windows 2000. Leur aspect peut varier quelque peu selon le système d'exploitation utilisé, mais les instructions sont les mêmes.

1. Cliquez sur le bouton Démarrer, puis pointez sur Paramètres.
2. Cliquez sur Imprimantes.

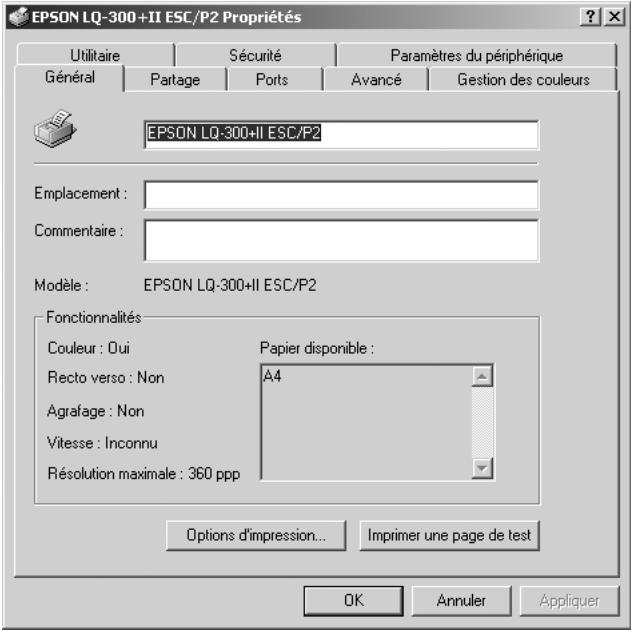

3. Cliquez avec le bouton droit sur l'icô ît. Elle contient les menus Disposition et Papier/qualité. Ces menus contiennent les paramètres du pilote d'impression.

Si vous cliquez sur l'option Propriétés du menu qui s'affiche lorsque vous cliquez avec le bouton droit de la souris sur l'icône de l'imprimante, la fenêtre Propriétés, qui contient des menus permettant de définir , s'ouvre.

1. Pour afficher un menu, cliquez sur l'onglet correspondant en haut de la fenêtre. Pour obtenir des instructions sur la façon de modifier les paramètres, reportez-vous à la section « Aperçu d ».

Modification des paramètres du pilote d'impression

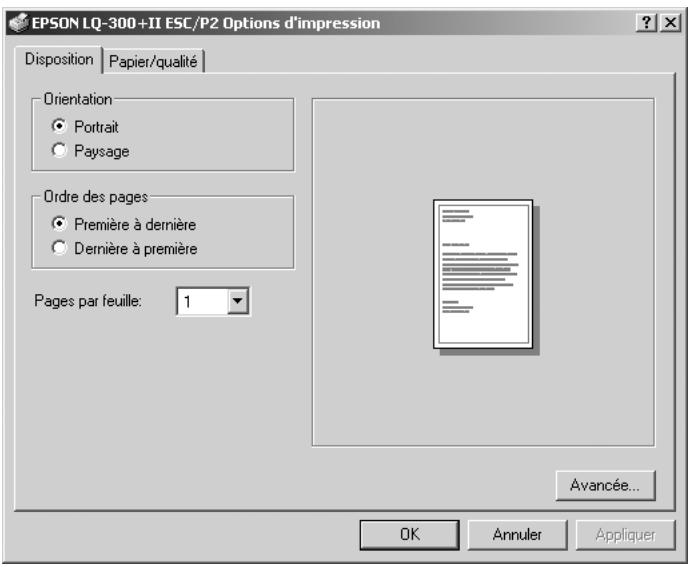

Le pilote d'impression comporte deux menus, Disposition et Papier/qualité, qui vous permettent de modifier l . Vous pouvez aussi modifier des paramètres dans le menu Utilitaire du logiciel d'impression.

Pour avoir un aperçu des paramètres disponibles, voir « Aperçu d ». Vous pouvez également afficher l'aide en ligne en cliquant avec le bouton droit de la souris dans la fenêtre du pilote et en sélectionnant Qu'est-ce que c'est ?

Lorsque vous avez défini l , cliquez sur OK pour les appliquer ou sur Annuler pour annuler vos modifications.

Une fois que vous avez vérifié tous et effectué les modifications nécessaires, vous êtes prêts à imprimer.

Aperçu des paramètres du pilote d'impression

Les tableaux suivants répertorient l Windows. Veuillez noter que tous les paramètres ne sont pas disponibles dans toutes les versions de Windows.

Paramètres d'impression

Paramètres	Explications
Format du papier	Sélectionnez le format de papier souhaïte. Si le format recherche n'est pas affchéé, faites défilier le contenu de la liste à l'aide de la barre de défilament. Si le format du papier que vous utilisez n'est pas répertorié dans la liste, voir « Définition d'un format de papier personnelisé » pour obtenir des instructions.
Orientation	Sélectionnez Portrait ou Paysage.
Source de papier	Cliquez sur le type d'alimentation papier souhaïte.
Résolution/ Résolution graphique	Sélectionnez la résolution d'impression souhaïée. Plus la résolution est élevé, plus l'impression est détaillée. Toutefois, l'augmentation de la résolution ralentit l'impression.
Tramage	Vous pouvez conserver la valeur par défaut, à savoir Fin, ou sélectionner un autre motif de tramage selon le type d'impression recherche.
Intensité	Déplacez le curseur selon que vous recherchez une impression plus claire ou plus foncée.
Qualité d'impression	Sélectionnez une qualité d'impression dans la liste Qualité d'impression. Si vous activez le paramètre Vitesse Rapide, vous accédez au mode d'impression bidirectionnelle et augmentez ainsi la vitesse d'impression. Si vous désactivez le paramètre Vitesse Rapide, vous revenez en mode d'impression unidirectionnelle. La vitesse diminue, mais la qualité de l'impression augmente. Les paramètres enregistrrés dans l'imprimante sont appliqués par défaut.
Configuration de la demi-teinte..../ Réglage des couleurs en demi-teinte...	Cliquez sur ce bouton pour définir la luminosité et le contraste, saisir le gamma RVB ou défini�refautres paramètres. La boîte de dialogue Réglage des couleurs en demi-teinte s'affiche. Pour plus d'informations, cliquez sur Aide dans cette boîte de dialogue.
Demi-tons	Sélectionnéz le type de demi-tons que vous souhaitez utiliser lors de l'impression des graphiques. Si vous souhaitez que l'imprimante utilise automatiquement les mêlures demi-tons disponibles, utiliser z l'options SÉlection automatique.
Paramétrage des polices d'imprimante	Sélectionnéz le type de table de caractères que vous souhaitez utiliser. Trois types de table de caractères sont à votre disposition : Standard, Etendu ou Aucun (impression Image binaire). Lorsque l'option Standard ou Etendu est sélectionnée, l'imprimante utilisé les polices du périhérique. L'option Etendu propose plus de polices que l'options Standard. Lorsque l'option Aucun est sélectionnée, l'imprimante utilisé des images en mode point à la place des polices du périhérique. Pour plus de détails sur les différentes polices de chaque table, voir « Caractéristiques électroniques » .
Imprimer le texte sous forme de graphiques*	Sélectionnéz l'options Non lorsque l'imprimante utilisé les polices du périhérique et l'options Oui lorsque l'imprimante n'utilise pas les polices du périhérique.
Spoulage des métafichiers*	Indiquez si vous souhaitez utiliser le spoulage EMF.
Ordre du papier*	Indiquez si vous souhaitez imprimer de l'avant vers l'arrêté ou de l'arrêté vers l'avant.
Pages par feuille*	Sélectionnéz le nombre de pages que vous souhaitez imprimer sur une feuille simple.
Décompte des copies*	Lorsque vous sélectionnéz un nombre supérieur à un dans la zone Nombre de copies, cette case à cocher apparait et vous pouvez indiquer si vous souhaitez assembler les pages des copies.
Fonctions d'impression avancées*	Sélectionnez l'option Activer ou Désactiver pour le paramètre Spoulage des métafichiers.
Optimisations des impressions*	Sélectionnez l'option Désactiver lorsque l'imprimante n'utilise pas les polices du périhérique et l'option Activer lorsque l'imprimante utilise les polices du périhérique.
Couleur	Indique si vous souhaitez utiliser l'impression couleur. Pour utiliser l'impression couleur, vous doivent installer le kit de mise à niveau des couleurs en option.

• Pour plus de détails, reportez-vous à l'aide de Windows.

Définition d'un format de papier personnalisé

Si le format du papier utilisé n'est pas inclus dans la liste déroulante Format du papier, vous pouvez l'ajouter à la liste.

Pour Windows Me et 98 :

Cliquez sur Personnelisé ou Format défini par l'utilisateur et saisissez le format du papier utilisé dans la boîte de dialogue qui s'affiche.

Pour Windows XP, 2000 et Windows NT 4.0 :

1. Pour Windows 2000 ou Windows NT 4.0, cliquez sur Démarrer, pointez sur Paramètres, puis cliquez sur Imprimantes.

Pour Windows XP Professional, cliquez sur Démarrer

Pour Windows XP Home Edition, cliquez sur Démarrer, sur Panneau de configuration

1. Cliquez sur l'icône EPSON LQ-300+II ESC/P2.
2. Sélectionnez Propriétés du serveur dans le menu Fichier.
3. Activez la case à cocher Créer un nouveau-formulaire.
4. Saisissez le format du papier dans les champs Mesure.
5. Cliquez sur Enregistrer le formulaire, puis sur OK.

Paramètres de contrôle

Paramètres	Explications
EPSON Status Monitor 3	Vou陏 pas accéder à EPSON Status Monitor 3 enclinuant sur ce bouton. Pour contrôle l'état de l'imprimante, assurez-vous que la case à cocher Contrôle de l' état de l'imprimante est sélectionnée.
Préférences du contrôle	Cliquez sur ce bouton pour ouvrir la boîte de dialogue Préférences du contrôle dans laquelle vous pourrez définir les paramètres d'EPSON Status Monitor 3. Pour plus de détails, voir « Installation d'EPSON Status Monitor 3 » .

Utilisation d'Epson Status Monitor 3

pour Windows XP, Me, 98, 2000 et Windows NT 4.0. Il vous renseigne sur l'état de l'imprimante, vous avertit des erreurs éventuelles et vous fournit des instructions de dépannage en cas de besoin.

EPSON Status Monitor 3 est disponible si :

L'imprimante est connectée directement à l'ordinateur hôte par l'intermédiaire du port parallèle [LPT1] ou du port USB.

EPSON Status Monitor 3 est installé lorsque l'imprimante est directement connectée et que vous installez le pilote d'impression comme indiqué sur la feuille "Démarrez ici". En cas de partage de l'imprimante, veillez à configurer EPSON Status Monitor 3 pour que l'imprimante partagée soit contrôlée sur le serveur d'impression. Reportez-vous aux sections « Installation d'EPSON Status Monitor 3 » et « Partage de l'imprimante ».

Remarque :

Si vous installez le pilote d'impression à l'aide de la méthode « Pointer et imprimer », EPSON Status Monitor 3 risque de ne pas fonctionner correctement. Si vous souhaitez réinstallez le pilote comme indiqué sur la feuille Démarrez ici.

Avant d' veillez à lire le fichier LISEZMOI, inclus sur le CD-ROM Utilisateur. Ce fichier contient les informations les plus récentes concernant cet utilitaire.

Installation d'Epson Status Monitor 3

Pour installer EPSON Status Monitor 3, procédez comme suit :

1. Ouvrez le menu Utilitaire comme indiqué à la section « Utilisation du pilote d'impression sous Windows Me et 98 » ou à la section « Utilisation du pilote d'impression sous Windows XP, 2000 et NT 4.0 »
2. Cliquez sur le bouton Pré éférences du contrôle s'affiche.

Préférences du contrôle : EPSON LQ-300+II

Sélectionner les notifications

Evénement

Écran de notification

Ereur

Oui

Erreur de communication

Oui

Default

Sélectionner l'icône du raccourci.

Icône du raccourci

Exempl

Double-cliquer sur l'icône du raccourci pour ouvrir la fenêtre d'état de l'imprimante.

Notification d'erreur reçue pour

Autoriser le contrôle .

Annuler(C)

Aide(H)

1. Les paramètres suivants sont disponibles :

Sélectionner les notifications	Affiche l'état Activé/Désactivé des cases à cocher des éléments d'erreur. Cochez cette case pour afficher la notification relative à l'erreur sélectionnée.
Sélectionner l'icône du raccourci	L'icône sélectionnée s'affiche dans la barre des tâches. Un aperçu apparait dans la fenêtre de droite. Enclinuant sur l'icône du raccourci, vous accédez facilement à la boîte de dialogue Préférences du contrôle.
Notification d'erreur reçue pour des imprimantes partagées	Une notification d'erreur relative à une imprimante partagée peut être reçue lorsque cette case est cochée.
Autoriser le contrôle des imprimantes partagées	Lorsque cette case est cochée, une imprimante partagée peut être contrôle par d'autres PC.

Remarque :

Cliquez sur le bouton Défaut pour rétablir les valeurs par défaut de tous les paramètres.

Accès à EPSON Status Monitor 3

Pour accéder à l'application EPSON Status Monitor 3, utilisez l'une des méthodes suivantes :

Double-cliquez sur l'icône de raccourci en forme d'imprimante dans la barre des tâches. Pour ajouter une icône de raccourci à la barre des tâches, allez dans le menu Utilitaire et suivez les instructions. Ouvrez le menu Utilitaire, puis cliquez sur l'icône EPSON Status Monitor. Pour savoir comment ouvrir le menu Utilitaire, voir « Utilisation du pilote d'impression sous Windows Me et 98 » ou « Utilisation du pilote d'impression sous Windows XP, 2000 et NT 4.0 ».

Lorsque vous accédez à l'application EPSON Status Monitor 3 comme indiqué ci-dessus, la fenêtre d'état de l'imprimante suivante s'affiche.

Cette fenêtre vous donne des informations sur l'état de l'imprimante.

Installation d'Epson Status Monitor 3

Procédez comme suit pour installer EPSON Status Monitor 3.

1. Assurez-vous que l'imprimante est hors tension et que Windows est en cours de fonctionnement sur l'ordinateur.
2. Insérez le CD-ROM du logiciel d'impression dans le lecteur de CD-ROM.

Remarque :

Si la fenêtre de sélection de la langue s'affiche, sélectionnez votre pays. Si l'écran du programme d'installation EPSON ne s'affiche pas automatiquement, double-cliquez sur l'icône Poste de travail, cliquez avec le bouton droit de la souris sur l'icône du CD-ROM, cliquez sur OUVRIR dans le menu qui s'affiche et double-cliquez sur Epsetup.exe.

1. Cliquez sur Continuer. Lorsque l'écran du contrat de licence du logiciel s'affiche, lisez le contrat et cliquez sur Accepter.
2. Cliquez sur Personnalisé.
3. Activez la case à cocher EPSON Status Monitor 3 et cliquez sur Installer.
4. Dans la boîte de dialogue qui s'affiche, assurez-vous que l'icône de votre imprimante est sélectionnée et cliquez sur OK. Suivez ensuite les instructions à l'écran.
5. Une fois l'installation terminée, cliquez sur OK.

Partage de l'imprimante

Cette section détaille la procédure à suivre dans un réseau Windows standard.

Les ordinateurs d'un réseau peuvent partager une imprimante directement reliée à l'un d'entre eux. L'ordinateur auquel l'imprimante est directement connectée est appelé serveur d'impression, les autres ordinateurs sont des clients. Ces clients nécessitent une autorisation pour utiliser l'imprimante partagée par le serveur d'impression. Le partage de l'imprimante entre les clients s'effectue par l'intermédiaire du serveur d'impression.

Selon la version du système d'exploitation Windows utilisée et les droits d'accès au réseau dont vous disposez, définissez les paramètres adaptés du serveur d'impression et des clients.

Définition du serveur d'impression

Pour Windows Me ou 98, voir « Sous Windows Me ou 98 ». Pour Windows XP, 2000 et Windows NT 4.0, voir « Sous Windows XP, 2000 ou NT 4.0 ».

Définition des clients

Pour Windows Me ou 98, voir « Sous Windows Me ou 98 ». Pour Windows XP et 2000, voir « Sous Windows XP ou 2000 ». Pour Windows NT 4.0, voir « Sous Windows NT 4.0 ».

Remarque :

Lors du partage de l'imprimante, veillez à régler EPSON Status Monitor 3 de manière à ce que l'imprimante partagée puisse être contrôlée depuis le serveur d'impression. Voir « Installation d'EPSON Status Monitor 3 ». Si vous utilisez l'imprimante partagée dans un environnement Windows Me ou 98, double-cliquez sur l'icône Réseau du panneau de configuration du serveur et assurez-vous que le composant de partage des fichiers et des imprimantes pour les réseaux Microsoft est installé. Vérifiez ensuite que le protocole compatible SPX/IPX ou TCP/IP est installé sur le serveur et les clients. Vous devez préalablement régler le serveur d'impression et les clients sur le même système réseau et selon la même gestion réseau. Les affichages à l'écran des pages suivantes peuvent varier selon la version du système d'exploitation Windows utilisé.

Sous Windows Me ou 98

Procédez comme suit pour définir le serveur d'impression lorsque le système d'exploitation utilisé sur le serveur est Windows Me ou 98.

1. Cliquez sur Démarrer, pointez sur Paramètres et cliquez sur Panneau de configuration.
2. Double-cliquez sur l'icône Réseau.
3. Cliquez sur l'option Partage des fichiers et des imprimantes du menu Configuration.
4. Activez la case à cocher "Permettre à d'autres utilisateurs d'utiliser mes imprimantes", puis cliquez sur OK.
5. Cliquez sur OK pour appliquer les paramètres définis.

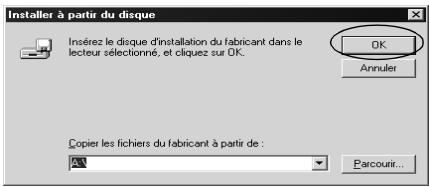

Remarque :

Si un message vous demandant d'insérer le disque s'affiche, insérez le CD-ROM de Windows Me ou 98 dans l'ordinateur. Cliquez sur OK et suivez les instructions qui s'affichent à l'écran. Lorsqu'un message vous demandant de redémarrer l'ordinateur s'affiche, redémarrez l'ordinateur et poursuivez le paramétrage.

1. Double-cliquez sur l'icône Imprimantes du panneau de configuration.
2. Cliquez avec le bouton droit de la souris sur l'icô iché.
3. Sélectionnez l'option Partagé en tant que, saisissez le nom souhaité dans la zone Nom de partage et cliquez sur OK. Entrez un commentaire ou un mot de passer, au besoin.

Remarque :

Le nom de partage ne doit pas contenir d'espaces ou de traits d'union, faute de quoi une erreur risque de se produire. Lors du partage de l'imprimante, veillez à régler EPSON Status Monitor 3 de manière à ce que l'imprimante partagée puisse être contrôlée sur le serveur d'impression. Voir « Installation d'EPSON Status Monitor 3 ».

Vous devez configurer les ordinateurs clients de manière à ce qu'ils puissent utiliser l'imprimante mise en réseau. Pour plus de détails, reportez-vous aux pages suivantes :

Sous Windows Me ou 98 Sous Windows XP ou 2000 Sous Windows NT 4.0

Sous Windows XP, 2000 ou NT 4.0

Procédez comme suit pour définir le serveur d'impression lorsque le système d'exploitation utilisé sur le serveur est .

Remarque :

Vous devez disposer des droits d'administrateur sur la machine locale pour accéder à Windows XP, 2000 ou NT 4.0.

1. 2000 ou NT 4.0, cliquez sur Démarrer, pointez sur Paramètres, puis cliquez sur Imprimantes.

Si le serveur d'impression fonctionne sous Windows XP Professional, cliquez sur Demarrer, puis sur Imprimantes et télécopieurs.

Home Edition, cliquez sur Démarrer, sur Panneau de configuration, puis sur Imprimantes et télécopieurs.

1. Cliquez avec le bouton droit de la souris sur l'icône de votre imprimante, puis cliquez sur l'option Partage dans le menu affiché.

Si le menu suivant s'affiche sous Windows XP, cliquez sur Assistant de configuration du réseau ou sur Si vous êtes conscient des risques de sécurité mais que vous préférez partager des imprimantes sans exécuter l'Assistant, cliquez ici.

Quelle que soit l'option sélectionnée, suivez les instructions qui s'affichent à l'écran.

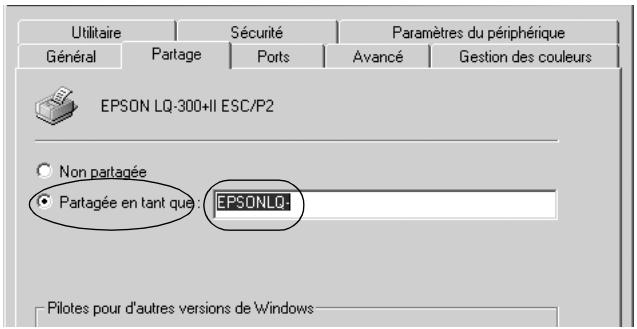

1. Si le serveur d'impression fonctionne sous Windows 2000 ou NT 4.0, sélectionnez Partagée en tant que (Windows 2000) ou Partagé (Windows NT 4.0) et cliquez sur OK.

Si le serveur d'impression fonctionne sous Windows XP, sélectionnez Partager cette imprimante , puis cliquez sur OK.

Remarque :

Le nom de partage ne doit pas contenir d'espaces ou de traits d'union, faute de quoi une erreur risque de se produire.

Vous devez configurer les ordinateurs clients de manière à ce qu'ils puissent utiliser l'imprimante mise en réseau. Pour plus de détails, reportez-vous aux pages suivantes :

□ « Sous Windows Me ou 98 » □ « Sous Windows XP ou 2000 » □ « Sous Windows NT 4.0 »

Définition des clients

Cette section détaille la procédure d'installation du pilote d'impression en accédant à l'imprimante partagée en réseau.

Remarque :

Pour partager une imprimante dans un réseau Windows, vous devez définir le serveur d'impression. Pour plus de détails, voir « Configuration de l'imprimante comme imprimante partagée » (Windows Me ou 98) ou « Sous Windows XP, 2000 ou NT 4.0 » (Windows XP, 2000 ou Windows NT 4.0). Cette section détaille la procédure à suivre pour accéder à l'imprimante partagée dans un système réseau standard à l'aide du serveur (groupe de travail Microsoft). Si vous ne parvenez pas à accéder à l'imprimante partagée en raison du système réseau, demandez l'aide de l'administrateur du réseau. Cette section détaille la procédure d'installation du pilote d'impression en accédant à l'imprimante partagée depuis le dossier Imprimantes. Vous pouvez également accéder à l'imprimante partagée depuis Voisinage réseau ou Favoris réseau sur le bureau de Windows. Si vous souhaitez utiliser l'application EPSON Status Monitor 3 sur des clients, vous devez installer le pilote d'impression et l'application EPSON Status Monitor 3 sur chacun des clients à l'aide du CD-ROM.

Sous Windows Me ou 98

Procédez comme suit pour définir les clients Windows Me ou 98.

1. Cliquez sur Démarrer, pointez sur Paramètres et cliquez sur Imprimantes.
2. Double-cliquez sur l'icône Ajout d'imprimante
3. Sélectionnez l'option Imprimante réseau

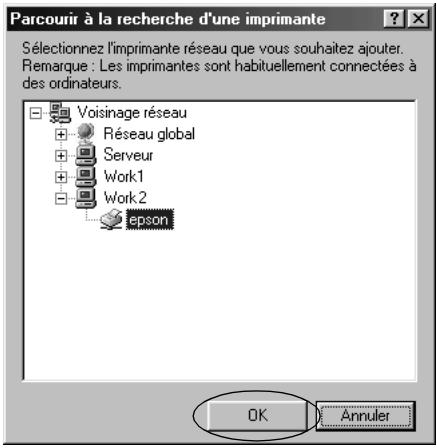

4. Cliquez sur Parcourir, la boîte de dialogue permettant de sélectionner les imprimantes s'affiche.

Remarque :

Vous pouvez également saisir « \\(nom de l'ordinateur relié localement à l'imprimante partagée)\\(nom de l'imprimante partagée) » dans la zone du nom de la file d'attente ou du chemin réseau. 5. Cliquez sur l'ordinateur ou le serveur connecté à l'imprimante partagée et sur le nom de l'imprimante partagée. Cliquez ensuite sur OK.

Remarque :

Le nom de l'imprimante partagée peut être modifié par l'ordinateur ou le serveur auquel l'imprimante est connectée. Pour connaître avec certitude le nom de l'imprimante partagée, consultez l'administrateur du réseau.

1. Cliquez sur Suivant.

Remarque :

Si le client dispose déjà d'un pilote d'impression, vous devez sélectionner le nouveau pilote d'impression ou le pilote d'impression actuellement utilisé. Lorsque le message vous demandant de sélectionner le pilote d'impression s'affiche, sélectionnez le pilote d'impression en suivant les instructions du message. Si le système d'exploitation du serveur d'impression est Windows Me ou 98, passez à l'étape suivante. Si le serveur d'impression fonctionne sous un autre système d'exploitation que Windows Me ou 98, voir « Installation du pilote d'impression à partir du CD-ROM ».

1. Vérifiez le nom de l'imprimante partagée et indiquez si vous souhaitez utiliser l'imprimante comme imprimante par défaut. Cliquez sur OK et suivez les instructions qui s'affichent à l'écran.

Remarque :

Vous pouvez modifier le nom de l'imprimante partagée de manière à ce qu'il s'affiche uniquement sur l'ordinateur client.

Sous Windows XP ou 2000

Procédez comme suit pour définir les clients Windows XP ou 2000.

Vous devez disposer des droits d'un utilisateur expérimenté ou de droits d'accès supérieurs (même si vous n'êtes pas l'administrateur) pour installer le pilote d'impression de l'imprimante partagée.

1. Si les clients utilisent Windows 2000, cliquez sur Démarrer, pointez sur Paramètres, puis cliquez sur Imprimantes. Pour les clients Windows XP Professional, cliquez sur Démarrer, puis sur Imprimantes et télécopieurs. Pour les clients Windows XP Home Edition, cliquez sur Démarrer, sur Panneau de configuration, puis sur Imprimantes et télécopieurs.
2. Sous Windows 2000, double-cliquez sur l'icône Ajout d'imprimante, puis cliquez sur Suivant.

Sous Windows XP, cliquez sur Ajouter une imprimante dans le menu Tâches d'impression.

1. Sélectionnez Imprimante réseau (Windows 2000) ou Une imprimante réseau ou une imprimante connectée à un autre ordinateur (Windows XP), puis cliquez sur Suivant.
2. Sous Windows 2000, sélectionnez "Entrer le nom de l'imprimante" ou cliquez

Remarque :

Vous pouvez également saisir le chemin réseau ou le nom de l'imprimante réseau dans la zone Nom (« \\\\(nom de l'ordinateur connecté localement à l'imprimante partagée)\\(nom de l'imprimante partagée) », par exemple).

Sous Windows XP, sélectionnez Rechercher une imprimante et cliquez sur Suivant.

1. Cliquez sur l'icône de l'ordinateur ou du serveur connecté à l'imprimante partagée, puis sur le nom de l'imprimante partagée. Cliquez ensuite sur Suivant.

Remarque :

Le nom de l'imprimante partagée peut être modifié par l'ordinateur ou le serveur auquel l'imprimante est connectée. Pour connaître avec certitude le nom de l'imprimante partagée, consultez l'administrateur du réseau. Si le client dispose déjà d'un pilote d'impression, vous devez sélectionner le nouveau pilote d'impression ou le pilote d'impression actuellement utilisé. Lorsque le message vous demandant de sélectionner le pilote d'impression s'affiche, sélectionnez le pilote d'impression en suivant les instructions du message. Si le système d'exploitation du serveur d'impression est Windows XP ou 2000, passez à l'étape suivante. Si le système d'exploitation du serveur d'impression est un système autre que Windows XP ou 2000, voir « Installation du pilote d'impression à partir du CD-ROM ».

1. Sous Windows 2000 , puis cliquez sur OK.

Sous Windows XP, si un autre pilote est déjà installé

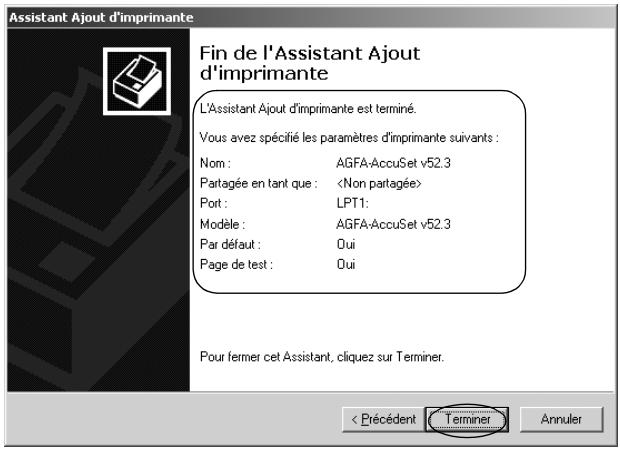

1. Vérifiez les paramètres, puis cliquez sur Terminer.

Sous Windows NT 4.0

Procédez comme suit pour définir les clients Windows NT 4.0.

Vous devez disposer des droits d'un utilisateur expérimenté ou de droits d'accès supérieurs (même si vous n'êtes pas l'administrateur) pour installer le pilote d'impression de l'imprimante partagée.

1. Cliquez sur Démarrer, pointez sur Paramètres et cliquez sur Imprimantes.
2. Double-cliquez sur l'icône Ajout d'imprimante.
3. Sélectionnez l'option Serveur d'impression réseau, puis cliquez sur Suivant.
4. Cliquez sur l'icône de l'ordinateur ou du serveur connecté à l'imprimante partagée, puis sur le nom de l'imprimante partagée. Cliquez ensuite sur OK.

Remarque :

Vous pouvez également saisir « \\ (nom de l'ordinateur relié localement à l'imprimante partagée) \ (nom de l'imprimante partagée) » dans la zone du nom de la file d'attente ou du chemin réseau. Le nom de l'imprimante partagée peut être modifié par l'ordinateur ou le serveur auquel l'imprimante est connectée. Pour connaître avec certitude le nom de l'imprimante partagée, consultez l'administrateur du réseau. Si le client dispose déjà d'un pilote d'impression, vous devez sélectionner le nouveau pilote d'impression ou le pilote d'impression actuellement utilisé. Lorsque le message vous demandant de sélectionner le pilote d'impression s'affiche, sélectionnez le pilote d'impression en suivant les instructions du message.

Si le système d'exploitation du serveur d'impression est Windows NT 4.0, passez à l'étape suivante. Si le serveur d'impression fonctionne sous un autre système d'exploitation que Windows NT 4.0, reportez-vous à la section « Installation du pilote d'impression à partir du CD-ROM ».

1. Indiquez si vous souhaitez utiliser l'imprimante comme imprimante par défaut, puis cliquez sur OK.
2. Cliquez sur Terminer.

Installation du pilote d'impression à partir du CD-ROM

Cette section détaille la procédure d'i sur les clients lorsque le serveur et les clients utilisent des systèmes d'exploitation différents.

Les affichages à l'écran des pages suivantes peuvent varier selon la version du système d'exploitation Windows utilisé.

Remarque :

Lors de l'installation du pilote d'impression sur les clients Windows XP, 2000 ou NT 4.0, vous devez disposer des droits d'administrateur pour accéder à Windows XP, 2000 ou NT 4.0. Si le serveur et les clients utilisent le même système d'exploitation, il n'est pas nécessaire de procéder à l'installation du pilote d'impression à partir du CD-ROM. Accédez à l'imprimante partagée. Il est possible qu'un message s'affiche. Cliquez sur OK et suivez les instructions qui s'affichent à l'écran pour installer le pilote d'impression à partir du CD-ROM.

1. Insérez le CD-ROM, la boîte de dialogue du programme d'installation EPSON s'affiche. Fermez la boîte de dialogue à l'aide du bouton Annuler. Sélectionnez le lecteur adapté et les noms de dossiers dans lesquels les pilotes d'impression des clients sont enregistrés, puis cliquez sur OK.

Lors de l'installation des pilotes sous Windows XP ou 2000, il est possible qu'un message indiquant que la signature numérique n'a pu être localisée s'affiche. Cliquez sur Oui (Windows 2000) ou sur Continuer (Windows XP) et poursuivez l'installation.

Les noms de dossiers varient en fonction du système d'exploitation utilisé.

Système d'exploitation du client	Nom du dossier
Windows 98	\<Langue>\WIN98
Windows Me	\<Langue>\WINME
Windows XP ou 2000	\<Langue>\WIN2000
Windows NT 4.0	\<Langue>\WINNT40

1. Sélectionnez le nom de l'imprimante, cliquez sur OK et suivez les instructions qui s'affichent à l'écran.

Remarque :

Si vous souhaitez également installer EPSON Status Monitor 3, reportez-vous à « Installation d'EPSON Status Monitor 3 » pour obtenir des instructions.

Annulation de l'impression

Si les tirages ne correspondent pas à vos attentes ou s'ils représentent des caractères ou des images incorrects ou déformés, il peut s'avérer nécessaire d'annuler l'impression. Lorsque l'icône de l'imprimante s'affich rocédez comme suit pour annuler l'impression.

1. Double-cliquez sur l'icône de l'imprimant uis cliquez sur Effacer les documents d'impression

1. Pour annuler l'impression de l'ensemble des documents, sélectionnez Suspendre tous les documents (Windows XP, 2000 ou NT 4.0)

Pour annuler l'impression d'un document en particulier, sélectionnez le document dont vous souhaitez annuler l'impression et sélectionnez Annuler (Windows XP, 2000 ou NT 4.0) dans le menu Document.

Le travail d'impression est annulé.

Désinstallation du logiciel d'impression

Si vous souhaitez réinstaller le pilote d'impression ou le mettre à niveau, vous devez désinstaller le pilote.

Désinstallation du pilote d'impression et d'EPSON Status Monitor 3

1. Fermez toutes les applications.
2. Cliquez sur Démarrer, pointez sur Paramètres et cliquez sur Panneau de configuration.
3. Double-cliquez sur l'icône Ajouter ou supprimer des programmes.

1. Sélectionnez le logiciel d'impression EPSON et cliquez sur Ajouter/Supprimer.

Remarque :

Lors de l'utilisation d'un ordinateur fonctionnant sous Windows XP ou Windows 2000, cliquez sur Modifier ou supprimer des programmes, sélectionnez Logiciel d'impression EPSON, puis cliquez sur Modifier/Supprimer.

1. Cliquez sur l'onglet Modèle d'imprimante, sélectionnez l'icône de l'imprimante à désinstaller, puis cliquez sur OK.

1. Si vous désinstallez l'utilitaire Imprimantes contrôlées, cliquez sur Oui dans la boîte de dialogue affichée.

Remarque :

L'utilitaire Imprimantes contrôlées est le seul utilisateur d'EPSON Status Monitor 3 qui peut être désinstallé. Une fois l'utilitaire désinstallé, le paramètre Imprimantes contrôlées d'EPSON Status Monitor 3 ne peut pas être modifié.

1. Si vous désinstallez EPSON Status Monitor 3, cliquez sur Oui dans la boîte de dialogue affichée.
2. Suivez les instructions qui s'affichent à l'écran.

Désinstallation du pilote du périphérique USB

Lorsque vous connectez l'imprimante à l'ordinateur à l'aide d'un câble USB, le est également installé. Lors de la désinstallation du pilote d'impression, vous devez également désinstaller le .

Procédez comme suit pour hérique USB.

Remarque :

Désinstallez le pilote d'impression avant de procéder à la désinstallation du pilote du périphérique USB. Une fois le pilote du périphérique USB désinstallé, vous ne pouvez plus accéder aux autres imprimantes Epson connectées à l'aide d'un câble USB. 1. Suivez les étapes 1 à 3 de la section « Désinstallation du pilote d'impression ». 2. Sélectionnez EPSON Imprimantes USB et cliquez sur Ajouter/Supprimer.

Remarque :

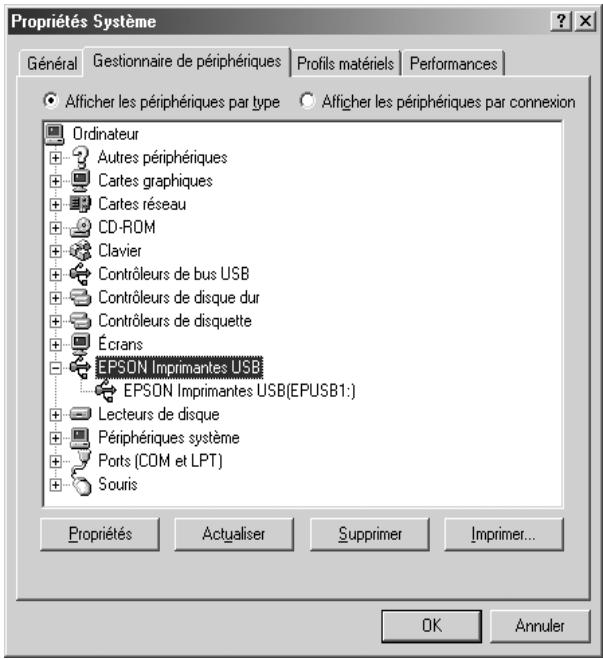

L'option EPSON Imprimantes USB ne s'affiche que lorsque l'imprimante est reliée à un ordinateur fonctionnant sous Windows Me ou 98 à l'aide d'un câble USB. Si le pilote du périphérique USB n'est pas installé correctement, il est possible que l'option EPSON Imprimantes USB ne s'affiche pas. Procédez comme suit pour lancer le fichier « Epusbun.exe », inclus sur le CD-ROM.

1. Insérez le CD-ROM dans le lecteur de CD-ROM de votre ordinateur.
2. Accédez au lecteur de CD-ROM.
3. Double-cliquez sur le dossier \WIN98 ou \WINME.
4. Double-cliquez sur l'icône Epubun.exe.
5. Suívez les instructions qui s'affichent à l'écran.

Pour réinstaller un pilote d'impression, reportez-vous à la feuille Démarrez ici.

Utilisation du panneau de contrôle

Vous pouvez contrôler les opérations de base de l'imprimante (saut de ligne, saut de page, chargement et éjection du papier, sélection des polices, etc.) à l'aide des touches figurant sur le panneau de contrôle. Les indiquent l'état de l'imprimante.

Touches et voyants du panneau de contrôle

Clignote lorsque le papier continu est en position de dégagement ; sinon, les voyants indiquent la police sélectionnée.

2. Touche Tear Off (Font) (Dégagement (Police))

Permet d'avancer le papier continu jusqu'à la position de dégagement. Permet d'avancer le papier continu de la position de dégagement à la position de haut de page.

3. Touche LF/FF (Saut de ligne/Alimentation papier)

Lorsque vous appuyez brièvement sur cette touche, elle permet d'entraîner le papier ligne par ligne. Lorsque vous maintenez cette touche enfoncée, elle permet d'éjecter une seule feuille ou d'avancer le papier continu jusqu'à la position de haut de page suivante.

4. Touche Load/Eject (Saut de ligne/Alimentation papier)

Permet de charger une seule feuille de papier. Permet d'éjecter une seule feuille de papier si une feuille est chargée. Permet de charger du papier continu en position de veille. Permet de faire reculer le papier continu jusqu'à la position de veille.

5. Touche Pause

Permet d'interrompre temporairement l'impression. L'impression reprend lorsque vous appuyez de nouveau sur la touche. Si vous maintenez cette touche enfoncée pendant trois secondes, cela permet de basculer en mode Micro Adjust. Pour désactiver ce mode, appuyez de nouveau sur cette touche.

6. Voyant Paper Out (Fin de papier)

• Allumé si aucun papier de la source de papier sélectionnée n'est chargé ou si le papier n'est pas chargé correctement.
• Clignote si le papier n'a pas été éjecté correctement ou en cas de bourrage papier.

7. Voyant Pause

Allumé lorsque l'impression est suspendue. Clignote lorsque le mode Micro Adjust de l'imprimante est activé. Clignote en cas de surchauffe de la tête d'impression.

• Sélection de la police : En mode Micro Adjust, vous pouvez sélectionner la police à utiliser pour l'impression en appuyant sur la touche Tear Off (Font) (Dégagement (Police)). Le voyant Tear Off (Font) (Dégagement (Police)) s'allume, s'éteint ou clignote pour indiquer la police sélectionnée.

**Mode Micro Adjust :** Si vous maintenez la touche Pause enfoncée pendant trois secondes, l'imprimante bascule en mode Micro Adjust. Dans ce mode, vous pouvez appuyer sur les touches LF/FF (Saut de ligne/Alimentation papier) et Load/Eject (Charger/Éjecter) pour régler les positions de haut de page et de dégagement. Voir « Réglage de la position de haut de page ».

Sélection d'une police intégrée

Procédez comme suit pour sélectionner une police intégrée à l'aide des touches du panneau de contrôle de l'imprimante :

1. Assurez-vous que l'imprimante n'est pas en cours d'impression. Le cas échéant, attendez que l'impression soit terminée.
2. Maintenez la touche Pause enfoncée pendant trois secondes pour basculer en mode Micro Adjust. Le voyant Pause commence à clignoter. Les trois voyants indiquent la sélection de police actuelle.
3. Appuyez sur la touche à plusieurs reprises pour faire défiler toutes les sélections disponibles, puis arrêtez-vous lorsque vous avez atteint la police désirée, dont le motif apparaît sur le panneau de contrôle. Votre sélection reste en vigueur jusqu'à ce que vous la changiez à nouveau.

Remarque :

• Les paramètres définis dans vos programmes d'application annulent généralement les paramètres définis au niveau du panneau de contrôle de l'imprimante. Pour obtenir des résultats optimaux, sélectionnez une police et un pas à l'aide de votre application. La touche Tear Off (Font) (Dégagement (Police)) ne permet pas de sélectionner directement OCR-B, Orator, Orator-S, Script C, Roman T ou Sans Serif H. Pour sélectionner l'une de ces polices, vous devez utiliser le mode de paramétrage par défaut, afin de l'enregistrer en tant qu'autre police, puis sélectionner Autres avec la touche Tear Off (Font) (Dégagement (Police)). Vous ne pouvez pas sélectionner les polices pour code à barres depuis le panneau de contrôle.

À propos des paramètres par défaut de votre imprimante

L contrôlent de nombreuses fonctions de l'imprimante. Vous pouvez souvent définir ces fonctions à l'aide du logiciel ou du pilote d'impression. Il arrive néanmoins que vous deviez modifier un paramètre par défaut à partir du panneau de contrôle de l'imprimante en utilisant le

Le tableau suivant répertorie les paramètres par défaut et les options que vous pouvez sélectionner en Les paramètres sont présentés en détail après le tableau. Pour obtenir des instructions relatives à la modification des paramètres par défaut, voir « Modification des paramètres par défaut ».

Paramètres	Options
Longueur des pages du tracteur*	Longueur en pouces : 3, 3,5, 4, 5,5, 6, 7, 8, 8,5, 11, 70/6, 12, 14, 17
Ignorer la perforation	Activé, Désactivé
Dégagement automatique	Activé, Désactivé
Saut de ligne automatique	Activé, Désactivé
Sens d'impression	Bi-D, Uni-D, Auto
Logiciel	ESC/P2, IBM 2390 Plus
0 barré	0, 0
Super épréuve	Activé, Désactivé
Interface	Auto, Parallèle, Série, USB
Temps d'attente en partage d'interface	10 secondes, 30 secondes
Vitesse en bauds	19200, 9600, 4800, 2400, 1200, 600, 300 BPS
Parité	Aucune, Impaire, Paire, Ignorer
Longueur des données	8 bits, 7 bits
Mode bidirectionnel de l'interface parallèle	Activé, Désactivé
Transfert en mode paquet	Auto, Désactivé
Table de caractères*	Modèle standard :Italieque, PC 437, PC 850, PC 860, PC 863,PC 865, PC 861, BRASCII, Abicomp,Roman 8, ISO Latin 1, PC 858, ISO 8859-15Tous les autres modèles :Italieque, PC 437, PC 850, PC 437 Greek, PC853, PC 855, PC 852, PC 857, PC 864, PC 866,PC 869, MAZOWIA, Code MJK, ISO 8859-7,ISO Latin 1T, Bulgare, PC 774, Estonien, ISO8859-2, PC 866 LAT, PC 866 UKR, PC APTEC,PC 708, PC 720, PC AR864, PC 860, PC 863,PC 865, PC 861, BRASCII, Abicomp, Roman8, ISO Latin 1, PC 858, ISO 8859-15, PC 771,PC437 Slovenia, PC MC, PC1250, PC1251
Table de caractèresinternationale	Italieque U.S.A., Italieque France, ItaliequeAllemagne, Italieque Angleterre, ItaliequeDenmark 1, Italieque Suède, Italieque Italie,Italieque Espagne 1
Pas	10 cpi, 12 cpi, 15 cpi, 17 cpi, 20 cpi,Proportionnel
Police	OCR-B, Orator, Orator-S, Script C, Roman T,Sans Serif H
Auto CR (IBM 2390 Plus)**	Activé, Désactivé
A.G.M. (IBM 2390 Plus)**	Activé, Désactivé
Temporisation avantchargement manuelde la feuille	1 seconde, 1,5 seconde2 secondes, 3 secondes
Signal acoustique	Activé, Désactivé
Rouleau papier	Activé, Désactivé

• Les options disponibles varient en fonction du pays d'achat. ** Ces paramètres ne sont pris en compte que si l'émulation IBM 2390 Plus est sélectionnée.

Longueur de page pour tracteur

Ce paramètre vous permet de définir la longueur des pages (en pouces) du papier continu.

Saut de perforation tracteur

Cette fonction n'est disponible que si vous sélectionnez le papier continu. Lorsque vous choisissez de l'activer, l'imprimante ajoute une marge de 25,4 mm (un pouce) entre la dernière ligne imprimée sur une page et la première ligne imprimée sur la page suivante. Les paramètres de marges de la plupart des programmes d'application annulent les paramètres de marges définis à partir du panneau de contrôle. Par conséquent, n'utilisez ce paramètre que si vous ne parvenez pas à définir les marges supérieure et inférieure à l'aide de votre application.

Dégagement automatique

activé et que vous utilisez du papier continu avec le tracteur, l'imprimante avance automatiquement la perforation du papier jusqu'à la position de dégagement, vous permettant ainsi de dégager facilement les pages imprimées. Lorsque l'imprimante reçoit le travail d'impression suivant, elle replace automatiquement le papier non utilisé en position de haut de page et lance l'impression de manière à ce que vous puissiez utiliser l'intégralité de la page suivante.

désactivé, vous devez déplacer la perforation jusqu'à la position de dégagement à l'aide de la touche du panneau de contrôle. Pour plus d'informations, voir « Utilisation de la touche Tear Off (Dégagement) ».

Saut de ligne automatique

Lorsque le saut de ligne automatique est activé, l'imprimante accompagne chaque code de chariot (CR) reçu avec un code de saut de ligne et la position d'impression se déplace sur la ligne suivante. Si l'imprimante ajoute une ligne supplémentaire après chaque chariot, désactivez cette fonction.

Sens d'impression

Vous pouvez sélectionner le sens d'impression automatique (Auto), l'impression bidirectionnelle (Bi-D) ou (Uni-D). L'impression est normalement bidirectionnelle pour imprimer plus rapidement, mais permet un alignement vertical précis, ce qui s'avère pratique pour imprimer des graphiques.

Lorsque cette fonction est définie sur Auto, l'imprimante analyse les données et n'utilise que pour les lignes exigeant un alignement vertical.

Logiciel

Si vous sélectionnez l'option ESC/P2, l'imprimante fonctionne en mode EPSON ESC/P 2. Si vous sélectionnez l'option IBM 2390 Plus, l'imprimante procède à l'émulation d'une imprimante IBM.

Le caractère zéro est barré (0) si cette fonction est activée. Le caractère n'est pas barré (0) si cette fonction est désactivée. La barre permet de faire la distinction entre la lettre majuscule O et le zéro.

Superépreuve

Lorsque vous activez cette fonction, l'imprimante imprime jusqu'à 300 cps (caractères par seconde) à 10 cpi (caractères par pouce). Lorsque vous désactivez cette fonction, l'imprimante imprime à 225 cps à 10 cpi.

Interface

L'imprimante intègre trois sortes d'interface : une interface parallèle, une interface série et une interface USB.

Si votre imprimante n'est reliée qu'à un seul ordinateur, choisissez le mode d'interface Parallèle, Série ou USB en fonction de l'interface que vous utilisez. Si votre imprimante est reliée à deux ordinateurs, sélectionnez Auto (automatique) pour permettre à l'imprimante de basculer automatiquement entre les interfaces en fonction de celle qui reçoit les données.

Temps d'attente en partage d'interface

Ce paramètre prend uniquement effet lorsque la fonction « Interface » est définie sur Auto. Il détermine au bout de combien de temps l'imprimante qui ne reçoit plus de données d'une interface vérifie sur l'autre interface si un travail d'impression n'est pas en cours d'envoi. Vous pouvez spécifier 10 secondes ou 30 secondes pour le temps d'attente de l'interface automatique.

Vitesse en bauds

Utilisez cette option pour définir la vitesse de transmission des données de l'interface série. La vitesse de transmission est exprimée en bits par seconde (bps). Pour connaître le paramètre adapté, reportez-vous au manuel de l'ordinateur et à la documentation du logiciel.

Parité

Lorsque cette option est définie sur Aucune, le contrôle de la parité est désactivé. Si vous l'utilisez, le bit de parité fournit une forme basique de détection des erreurs. Pour connaître le paramètre adapté, reportez-vous au manuel de l'ordinateur et à la documentation du logiciel.

Longueur des données

Définissez la longueur des données de l'interface série sur 7 bits ou 8 bits. Pour connaître le paramètre adapté, reportez-vous au manuel de l'ordinateur et à la documentation du logiciel.

Mode bidirectionnel de l'interface parallèle

Le m èle est utilisé lorsque cette fonction est activée. Si le mode bidirectionnel n'est pas nécessaire, désactivez cette fonction.

Transfert en mode paquet

Veillez à sélectionner AUTO lorsque vous imprimez à partir d'applications Windows à l'aide du pilote d'impression fourni avec le CD-ROM du logiciel livré avec l'imprimante. Désactivez ce mode si vous rencontrez des problèmes de connexion lors de l'impression depuis des applications basées sur d'autres systèmes d'exploitation comme DOS par exemple.

Table de caractères

Plusieurs tables de caractères sont à votre disposition.

Table de caractères internationale

Vous avez le choix entre plusieurs jeux ux pour la table de caractères Italique. Chaque jeu de caractères contient huit caractères qui varient en fonction du pays ou de la langue. Vous pouvez ainsi personnaliser la table Italique pour satisfaire vos besoins en matière d'impression.

Pas

Vous avez le choix entre six pas disponibles.

Police

Vous pouvez sélectionner six polices en mode Paramètres par défaut. La police sélectionnée apparaît ici sous "Autres" sur le panneau de contrôle. Vous ne pouvez pas sélectionner les polices indiquées sur le panneau de contrôle en mode Paramètres par défaut.

Auto CR (retour chariot)

e retour chariot automatique est activé, chaque code de saut de ligne (LF) ou ESC J est accompagné d'un code de retour chariot. La position d'impression est ainsi ramenée au début de la ligne suivante.

'AGM est activé, l'imprimante peut utiliser certaines commandes graphiques avancées comme celles proposées par le mode ESC/P 2.

Temporisation avant chargement manuel de la feuille

Ce paramètre définit le délai d'attente entre le moment où le papier est introduit dans le guide-papier et celui où il est alimenté. Si le papier est alimenté avant que vous ne puissiez ajuster sa position comme il vous convient, vous pouvez augmenter ce délai d'attente.

Buzzer (bip)

L'imprimante émet un signal sonore en cas d'erreur. (Voir « Utilisation des voyants d'erreur » pour plus d'informations sur les erreurs de l'imprimante). Si vous ne souhaitez pas que l'imprimante émette un signal sonore en cas d'erreur, désactivez ce paramètre.

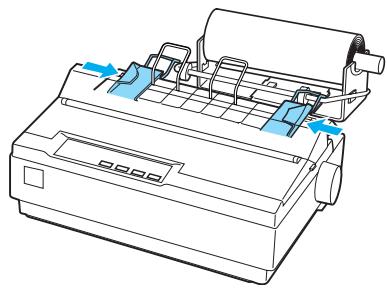

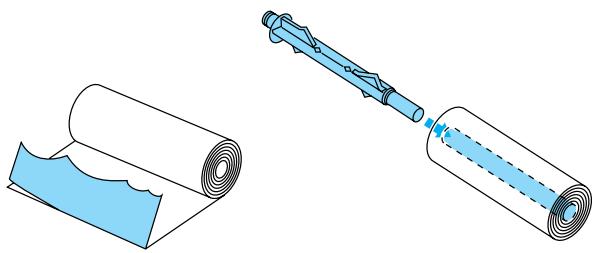

Rouleau papier

Lorsque vous activez ce mode, l'imprimante détecte que les feuilles simples ne sont pas chargées. Par conséquent, elle n'essaie pas d'éjecter le papier et l'avance jusqu'à la page suivante lorsque vous appuyez sur la touche LF/FF (Saut de ligne/Alimentation papier).

Modification des paramètres par défaut

Procédez comme suit pour activer le mode Paramètres par défaut et modifier les paramètres par défaut de l'imprimante :

Remarque :

Pour imprimer les instructions sur la sélection de la langue et le mode Paramètres par défaut, vous avez besoin de cinq ou six feuilles au format A4 ou Lettre, ou de cinq ou six feuilles de papier continu de 279 mm (11 pouces) de long sur 210 mm (8,27 pouces) de large. Si vous utilisez des feuilles simples sans chargeur feuille à feuille en option, vous devez alimenter chaque feuille de papier individuellement après l'éjection de la feuille imprimée par l'imprimante.

1. Assurez-vous que du papier est chargé et que l'imprimante est hors tension.

Important :

Chaque fois que vous mettez l'imprimante hors tension, attendez au moins cinq secondes avant de la remettre sous tension, sinon vous risquez de l'endommager.

1. Tout en maintenant la touche Test/Off (Font) (Dégagement (Police)) enfon élection de la langue (une page).
2. Observez ces instructions pour sé obtenir les pages d'instructions.
3. Chargez la feuille de papier suivante, au besoin. L'imprimante imprime la liste des paramètres actuels (une page).
4. Appuyez sur la touche Test/Off (Font) (Dégagement (Police)). L'imprimante imprime les instructions relatives au mode Paramètres par défaut (trois ou quatre pages) dans la langue que vous avez sélectionnée. Ces instructions répertorient que vous pouvez modifier, décrivent comment procéder et vous expliquent de quelle manière les voyants du panneau de contrôle vous aident à configurer les paramètres.
5. Observez ces instructions pour modifier à l'aide des touches du panneau de contrôle de l'imprimante.
6. Une fois la configuration terminée, mettez l'imprimante hors tension et quittez le mode Paramètres par défaut. Tous les paramètres définis restent effectifs jusqu'à ce que vous modifiiez de nouveau leur configuration.

Remarque :

Mettez l'imprimante hors tension une fois l'impression terminée.

Utilisation des voyants d'erreur

Les voyants situés sur le panneau de contrôle vous permettent d'identifier la plupart des problèmes courants. Si votre imprimante cesse de fonctionner et qu'elle émet un signal acoustique ou qu'un ou plusieurs voyants du panneau de contrôle sont allumés ou clignotent, reportez-vous au tableau suivant pour diagnostiquer et résoudre le problème. Si vous ne parvenez pas à résoudre vos problèmes à l'aide de ce tableau, reportez-vous à la section suivante.

État desvoyantsdu panneau	Type de signalsonore	Problème
		Solution
☐ Pause	-	L'impression est suspendue.
		Appuyez sur la touche Pause pourreprene l'impression.
	***	Du papier provenant d'une autre source de papier est actuellesment dans le chemin de papier.
		Ramenez le levier de dégagement du papier dans la position appropriée, puis appuyez sur la touche Load/Eject (Charger/Ejecter) pour retarder le papier du chemin de papier. Placez ensuite le levier dans la position que vous souhaitez utilisier. Appuyez sur la touche Pause pour éteindre le voyant Pause, au besoin.
☐ Paper Out(Fin depapier)☐ Pause	***	Le papier n'est pas chargé dans la source de papier sélectionnée.
		Chargez du papier dans l'imprimante.Appuyez ensuite sur la touche Pause pour éteindre le voyant Pause, au besoin.
	***	Le papier n'est pas chargécorrectement.
		Retirez le papier et rechargeze-le. Pourplus d'informations sur le chargementdu papier, voir « Impression sur dupapier continu ». Appuyez ensuite sur la touche Pause pour éteindre levoyant Pause, au besoin.
	***	Du papier est coincé dansl'imprimante.
		Mettez l'imprimante hors tension,ouvrez son capot, dégagez le papieret tournez le bouton d'alimentationpapier pour éjecter le papier restant.
« Papier Out(Fin depapier)□Pause	***	Le papier continu ne revient pasen position d'attente.
		Dégagez le document impriméau niveau de la perforation etappuyez sur la touche Load/Eject(Charger/Ejecter). L'imprimanteplace le papier en position d'attente.Appuyez sur la touche Pause pour éteindre le voyant Pause, au besoin.
	***	Une feuille simple n'est pascomplètement éjectée.
		Appuyez sur la touche Load/Eject(Charger/Ejecter) pour éjecter la feuille. Appuyez ensuite sur la touchePause pour éteindre le voyant Pause, au besoin.
	***	Du papier est coincé dansl'imprimante.
		Supprimez le bourrage papier commeindiqué à la page précédente.
«Pause	-	Surchauffe de la tête d'impression
		Patientez quelques minutes:l'impression reprend automatiquementune fois la tête refroidie.
□ Tous lesvoyants du panneau de contrôle	·······	Une erreur d'impression non identifiéeest survenue.
		Mettez l'imprimante hors tension etlaussez-la ainsi quelques minutes, puis remettez-la sous tension. Si l'erreur seproduit, consultez votre revendeur.

□ = allumé, ◌ = clignotant

• = petite série de bips (trois bips)

Longue série de bips (cinq bips).

Remarque :

L'imprimante émet un signal acoustique si vous appuyez sur une touche du panneau de contrôle alors que la fonction correspondante n'est pas accessible.

Problèmes et solutions

La plupart des problèmes que vous pouvez rencontrer dans l'utilisation de votre imprimante peuvent être résolus simplement.

Vous pouvez vérifier le fonctionnement de l'imprimante à l'aide d'un autotest. Voir « Impression d'un autotest ». Si l'autotest fonctionne correctement, le problème provient probablement de l'ordinateur, de l'application ou du câble d'interface. Si l'autotest ne fonctionne pas, contactez votre revendeur ou un technicien qualifié.

Remarque :

Si vous êtes un utilisateur expérimenté ou un programmeur, vous pouvez imprimer un vidage hexadécimal en vue d'isoler les problèmes de communication entre l'imprimante et l'ordinateur. Pour imprimer un vidage hexadécimal, mettez l'imprimante hors tension. Maintenez ensuite les touches Load/Eject (Charger/Éjecter) et LF/FF (Saut de ligne/Alimentation papier) enfoncées tout en mettant l'imprimante sous tension. Enfin, transmettez les données à partir de l'ordinateur. L'imprimante reproduit, en format hexadécimal, tous les codes qu'elle reçoit de l'ordinateur.

Absence d'alimentation

Les voyants du panneau de contrôle ne s'allument pas.
Cause	Solution
Le cordon d'alimentation est peut-être débranché.	Vérifiez que le cordon d'alimentation est correctement branché dans la prise secteur.
La prise n'est peut-être pas opérationnelle.	Si la prise secteur est contrôleée par un interrupteur externe ou un minuteur automatique, utilisez-en une autre. Branchez un autre périphérique électrique, comme une lampe, sur la prise pour vérifier si elle fonctionnement correctement.

Les voyants s'allument brièvement, puis s'éteignent. Lesvoyants restent éteints même en cas de remise sous tension.
Cause	Solution
Les tensions nominales del'imprimante et de la prise secteur peuvent ne pas correspondre.	Vérifiez que la tension nominale del'imprimante correspond à cette délivrée par la prise secteur. Si elles ne coïncident pas, débranchez l'imprimante et contactez immédiatement votre revendeur. Ne rebranchez pas le cordon électrique sur une prise secteur.

L'imprimante n'imprime pas

Levoyant PAUSE est étient mais rien ne s'imprime.
Cause	Solution
Le logiciel n'a peut-être pas été installé correctement.	Vérifiez que le logiciel d'impression est correctement installé, comme indiqué sur la feuille Démarrez ici. Vérifiez les paramètres d'impression du logiciel.
Le cable d'interface peut ne pas correspondre aux specifications de l'imprimante ou de l'ordinateur.	Vérifiez les deux extrémités du cable d'interface. Veuillez à ce que le cable soit conforme aux caractéristiques de l'imprimante et de l'ordinateur.
Le port d'impression n'est peut-être pas définie de manière correcte.	Pour Windows 98, Me, 2000 ou Windows NT 4.0, cliquez sur Démarrer, pointez sur Paramètres, puis cliquez sur Imprimantes. Pour Windows XP, cliquez sur Démarrer, sur Panneau de configuration, puis sur Imprimantes et télécopieurs. Lorsque l'icone de l'imprimante que vous utilisez apparaît, cliquez dessus avec le bouton droit de la souris, puis sélectionnez Propriétés. Cliquez ensuite sur les onglets Ports ou Détails, puis sélectionnez le port approprié.

Les voyants Paper Out (Fin de papier) et Pause sont allumés et l'imprimante émet trois bips.
Cause	Solution
Il est possible que l'imprimante ne dispose plus de papier.	Chargez du papier dans l'imprimante.

L'imprimante semble imprimer mais ne le fait pas.

Cause	Solution

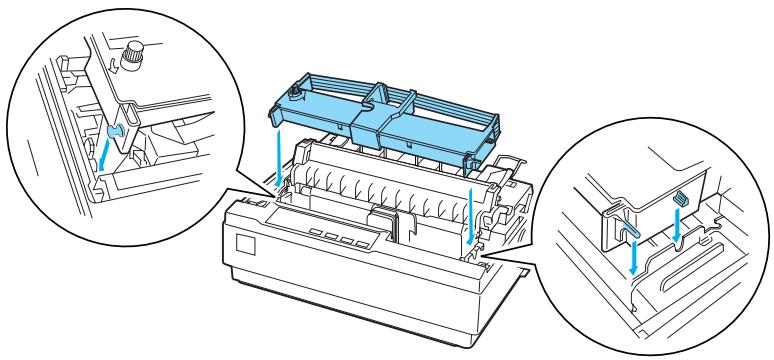

La cartouche de ruban n’a peut-être pas été installée correctement.	Reportez-vous à la feuille Démarrez ici.
Le ruban est peut-être use.	Remplacez la cartouche de ruban.

L'imprimante émet un son étrange, une série de cinq bips et s'arrête soudainement.

Cause	Solution
Présence possible d'un bourrage papier ou ruban.	Mettez l'imprimante hors tension, vérifie qu'il n'y a pas de bourrage papier/ruban ou tout autre problème.
Il est possible que l'imprimante ait surchauffé.	Laissez l'imprimante refroidir.Réessayez d'imprimer. Si l'imprimante n'imprime always pas correctement, contactez votre revendeur.

Une série de cinq bips est émise et tous les voyants clignotent.

Cause	Solution
Une erreur d'impression est survenue.	Mettez l'imprimante hors, puis de nouveau sous tension. Si le problème persististe, vérifie qu'il n'y a pas de bourrage papier ou ruban. En l'absence de bourrage papier, contactez votre revendeur ou un technicien qualifié. (Si une erreur se produit lorsque vous basculez des feuilles simples au papier continu, assurez-vous que le levier de dégagement du papier se trouve dans la bonne position).

L'impression est pâle ou d'une qualité inégale.

La partie inférieure des caractères imprimés est à moinsie manquante.
Cause	Solution
La cartouche de ruban n’a peut-être pas été installée correctement.	Voir « Remplacement de la cartouche de ruban » .
L'impression est pâle.
Cause	Solution
Le ruban est peut-être use.	Remplacez la cartouche de ruban comme indiqué à la section « Remplacement de la cartouche de ruban » .

Il manque des points dans les caractères ou graphiques imprimés.

Une ligne de points est manquante sur le document imprimé.
Cause	Solution
La tête d'impression est endommagée.	Interrompez l'impression et contactez votre revendeur pour有關ir le remplacement de la tête d'impression.

Des points sont manquants de manière aléatoire.
Cause	Solution

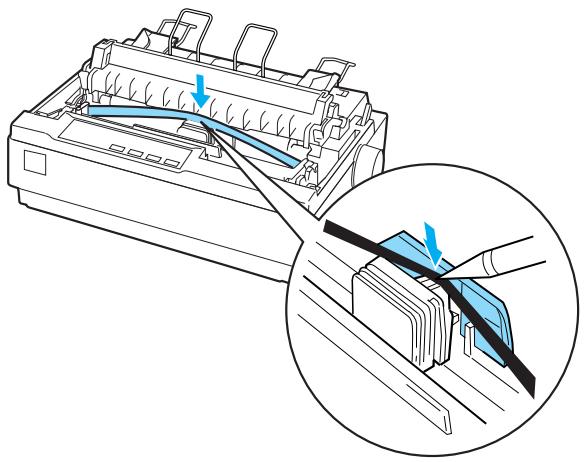

Soit le ruban est trop tendu, soit il ne l'est pas assez.	Réinstallé la cartouche de ruban comme indiqué à la section « Remplacement de la cartouche de ruban ».

Les caractères imprimés ne répondent pas à votre attente

Les styles de caractères transmis avec le logiciel n'ont pas été imprimés.

Solution

Le logiciel n'a peut-être pas été configuré correctement.

Vérifiez que votre logiciel est correctement configuré pour votre imprimante.

La police sélectionnée sur le panneau de contrôle n'est pas imprimée.

Solution

Il est possible que la configuration logicielle se substitue aux paramètres définis sur le panneau de contrôle.

Vérifiez la configuration de la police dans votre application.

La position d'impression ne correspond pas à votre attente

L'impression commence trop haut ou trop bas sur la page, ou la partie inférieure est imprimée sur le haut de la page suivante.

Solution

Il est possible que la configuration de l'application soit incorrecte.

Vérifiez la configuration de la marge ou de la position de haut de page dans votre application.

La longueur de page ne correspond pas à la longueur du papier utilisé.

Cause	Solution
Le paramètre de longueur de page définis dans votre application est peut-être incorrect.	Vérifiez la longueur de page définie dans votre application et réglez-la, au besoin.
La configuration de longueur de page de l'imprimante pour le tracteur à picots ne correspond au format de papier continu utilisé.	Vérifiez la longueur de page pour le tracteur à picots dans les paramètres par défaut de l'imprimante. Voir « À propos des paramètres par défaut de votre imprimante » .

Des écarts réguliers apparaissent sur le document imprimé.

Cause	Solution
Un saut de perforation tracteur d'un pouce a peut-être été défini.	Désactivez le saut de perforation tracteur dans le mode Paramètres par défaut. Voir « À propos des paramètres par défaut de votre imprimante » .

Solution

Il reste peut-être du papier continu dans l'imprimante.

Retirez le papier continu. Mettez le levier de dégagement du papier en position feuille à feuille. Insérez une nouvelle feuille.

Le papier sur le guide-papier est placé trop loin à gauche ou à droite pour que l'imprimante détecte sa présence.

Déplacez légèrement le papier (et les guides latéraux) vers la gauche ou la droite.

Solution

Le papier n'a pas été introduit correctement ou vous n'utilisez pas le bon type de papier.

Mettez l'imprimante hors tension et retirez le papier. Insérez une nouvelle feuille dans le guide-papier en faisant en sorte qu'elle soit droite. Veillez à utiliser le bon type de papier. Reportez-vous aux caractéristiques relatives au papier à la section « Caractéristiques de l'imprimante ».

Le papier n'est pas complètement éjecté.
Cause	Solution
Le papier est peut-être trop long.	Appuyez sur la touche LF/FF (Saut de ligne/Alimentation papier) pour éjecter la page. Utilisez du papier conforme à la plage spécifique. Reportez-vous aux caractéristiques relatives au papier à la section « Caractéristiques de l'imprimante ».

Le papier continu n'est pas introduit correctement.

Le tracteur à picots n'entraine pas le papier.
Cause	Solution
Le levier de dégagement du papier n'est peut-être pas correctement positionné.	Vérifiez que le levier de dégagement du papier est tiré vers l'avant en direction de la position du papier continu. Dans le cas contraire, mettez l'imprimante hors tension, déplacez le levier et remettez l'imprimante sous tension.
Il est possible que le papier se détache du tracteur à picots.	Réattachez le papier sur le tracteur à picots.

Le papier est plié à l'entraînement ou provoque un bourrage.

Cause	Solution
L'alimentation papier est obstruée.	Veillez à ce que l'alimentation papier ne soit pas obstruée par un cable ou d'autres objets.
L'alimentation papier se trouve trop loin de l'imprimante.	Veillez à ce que l'alimentation papier se situe à moins d'un mètre de l'imprimante.
Le capot de l'imprimante est peut-être ouvert.	Fermez le capot de l'imprimante.
Les positions des guides latéraux sont peut-être incorrectes.	Positionnez les guides latéraux sur les repères de guidage en forme de diamant.
Les orifices sur les côtés du papier ne sont pas alignés.	Vérifiez que les orifices sur les côtés du papier sont alignés les uns avec les autres. Vérifiez également que les bandes à ergots sont verrouillées et que les capots sont fermés.
Il est possible que le format ou l'épaissur du papier ne soit pas compatible avec l'imprimante.	Assurez-vous que le format et l'épaissur du papier sont conformes aux plages indiquées. Voir « Papier » pour plus d'informations sur les caractéristiques du papier continu.
Lorsque vous utilisez des formulaires à exemplaires multiples maintainus entre euxs par un gaufrage létal, les copies risquent de ne pas être alignées avec l'original.	Soulevez le guide-papier pourmaintenir la position d'impression avec précision.

Solution

La page est peut-être trop longue.

Dégagez le papier au niveau de l'alimentation papier et éjectez la page de l'imprimante. Utilisez du papier conforme à la plage de longueur spécifiée, comme indiqué dans les « Caractéristiques de l'imprimante ».

Solution

Vous avez essayé de modifier alors que du papier est encore présent dans l'imprimante.

Ramenez le levier de dégagement du papier dans sa position précédente et éjectez le papier. Modifiez ensuite .

Options

Lorsque vous utilisez le chargeur feuille à feuille, le papier n'est pas correctement entraîné.

Solution

Le c a peut-être été mal installé sur l'imprimante.

Réinstallez-le comme indiqué dans la section « C ».

Vérifiez que l est poussé vers l'arrière en direction de la position "feuilles simples".

Vous avez chargé trop de feuilles dans le bac.

Retirez quelques feuilles. Voir « Papier » pour plus d'informations sur les types et la quantité de papier que vous pouvez charger avec le chargeur feuille à feuille.

Présence possible d'un bourrage papier à proximité de la tête d'impression.

Recherchez un bourrage papier.

Les positions des guides latéraux sont peut-être incorrectes.

Positionnez les guides latéraux sur les repères de guidage en forme de diamant.

Il ne reste peut-être plus qu'une seule feuille dans le bac.

Rajoutez du papier.

Plusieurs feuilles sont alimentées en même temps.
Cause	Solution
Vous avez chargé trop de feuilles dans le bac.	Retirez quelques feuilles. Voir « Papier » pour plus d'informations sur les types et la quantité de papier que vous pouvez charger avec le chargeur feuille à feuille.
Vous avez peut-être oublé de déramer la pile de papier avant de la placer dans le bac.	Retirez le papier et déramez-le.

Le papier alimenté est plié.
Cause	Solution
Le papier est peut-être几年前 ou froissé.	N'utilisez que des feuilles neuves et non abîmées.
L'empileur comporte trop de papier.	Retirez quelques feuilles.
Les guides-papier croit et gauche sont trop éloignés.	Placez les guides-papier à la largeur du papier utilisé.
Vous n'utilisez peut-être pas le bon type de papier avec le chargeur feuille à feuille. Par exemple, le papier est peut-être trop lourd ou trop léger.	Assurez-vous que le papier est conforme aux exigences requises par l'imprimante et le chargeur feuille à feuille. Voir « Papier » pour plus d'informations sur les caractéristiques du papier.

Une page à imprimer s'est retrouvée sur deux pages.
Cause	Solution
Il est possible que la configuration de l'application soit incorrecte.	Vérifie que les paramètres de longueur de page et de lignes par page dans l'application sont corrects.

Solution

Le levier de dégagement du papier n'est peut-être pas sur la bonne position.

Tirez le levier pour charger du papier continu et poussez-le pour charger des feuilles simples.

Solution

Les ergots des tracteurs tirant et poussant ne sont pas correctement alignés.

Lorsque vous utilisez les deux tracteurs, assurez-vous que leurs ergots sont positionnés de manière uniforme.

Le papier n'est peut-être pas assez tendu.

Ajustez la position des ergots pour tendre le papier en largeur. Tendez le papier sur sa longueur en tournant le bouton d'alimentation papier.

Le papier s'est coincé dans les guides latéraux.

Veuillez veiller à installer le guide-papier sur le papier et à ce que les guides latéraux soient correctement positionnés.

Lorsque le kit de mise à niveau des couleurs est installé, l'imprimante ne fonctionne pas correctement.

Les voyants du panneau de contrôle ne s'allument pas.
Cause	Solution
Le moteur du kit de mise à niveau des couleurs n'est peut-être pas installé correctement.	Suivez les instructions de la section « Kit de mise à niveau des couleurs » .
La couleur souhaitation ou certains paramètres ne sont pas imprimés.
Cause	Solution
Votre application n'est peut-être pas correctement configurée pour l'impression des couleurs.	À l'aide de la procédure d'installation ou de configuration du programme, vérifie les paramètres de l'imprimante et ajustez-les, au besoin. Si votre application peut transmettre des codes de contrôle, sélectionnez la couleur à l'aide de la commande ESC r. (Voir « Listes des commandes »).
La cartouche de ruban n'a peut-être pas été installée correctement.	Vérifie que la cartouche de ruban est correctement installée. Voir « Kit de mise à niveau des couleurs » .

Correction des problèmes USB

Si vous rencontrez des problèmes lors de l'utilisation de votre imprimante avec une connexion USB, lisez les informations données dans cette section.

Vérifiez que est préinstallé sur votre ordinateur.

Le respect de cette condition est indispensable. Il est possible que vous ne puissiez pas installer ou exécuter le pilote d'impression USB sur un ordinateur qui n'est pas équipé d'un port USB ou qui a été mis à niveau de Windows 95 vers .

Pour avoir plus de détails sur votre ordinateur, contactez votre revendeur.

Vérifiez qu'EPSON Imprimantes USB apparaît dans l'onglet Gestionnaire de périphériques (uniquement pour Windows Me et 98).

Si vous avez annulé l'installation du pilote plug-and-play avant la fin de la procédure, le pilote de périphérique pour imprimante USB ou le logiciel d'impression risque d'être mal installé.

Pour vérifier l'installation et réinstaller les pilotes, procédez comme suit :

1. Mettez l'imprimante sous tension et branchez le câble USB sur l'imprimante et l'ordinateur.
2. Cliquez avec le bouton droit de la souris sur l'icô
3. Cliquez sur l'onglet Gestionnaire de périphériques.

Si les pilotes sont correctement installés, EPSON Imprimantes USB doit apparaître dans le menu

Si EPSON Imprimantes USB ne figure pas hériques, cliquez sur le signe plus (+), situé à côté de Autres périphériques, pour identifier les périphériques installés.

Si USB Printer apparaî le pilote d'impression USB n'est pas installé correctement. Si EPSON LQ-300+II apparaît, le pilote d'impression n'est pas installé correctement.

Si ni USB Printer ni EPSON LQ-300+II n'apparaissent sous Autres périphériques, cliquez sur Actualiser ou débranchez et rebranchez le câble USB de l'imprimante.

1. S sélectionnez USB Printer ou EPSON LQ-300+II, cliquez sur Supprimer, puis sur OK.

1. Lorsque la boîte de dialogue suivante apparaît, cliquez de nouveau sur OK. Cliquez ensuite sur OK pour fermer la boîte de dialogue Propriétés Système.

1. Mettez l'imprimante hors tension et redémarrez l'ordinateur. Réinstallez ensuite l'ensemble des pilotes en suivant les instructions fournies sur la feuille "Démarrez ici".

L'imprimante ne fonctionne pas correctement avec le cable USB

Si votre âble USB, essayez une ou plusieurs des solutions suivantes :

Vérifiez que vous utilisez bien un câble USB standard blindé. Si vous utilisez un concentrateur USB, il est conseillé de connecter l'imprimante au premier niveau du concentrateur ou directement au port USB de l'ordinateur. Pour Windows Me ou 98, essayez de réinstaller le pilote d'impression USB et le logiciel d'impression. Commencez par désinstaller le Logiciel d'impression EPSON à l'aide de l'utilitaire Ajout/Suppression de programmes du Panneau de configuration, puis désinstallez EPSON Imprimantes USB. Réinstallez ensuite le logiciel comme indiqué sur la feuille Démarrez ici. Si EPSON Imprimantes USB ne figure pas dans la liste Ajout/Suppression de programmes, accédez au CD-ROM et double-cliquez sur epusbun.exe dans le dossier \WINME ou \WIN98. Suivez ensuite les instructions qui s'affichent à l'écran.

Impression d'un autotest

Vous pouvez recourir à l'autotest pour déterminer si l'origine du ou de l'ordinateur.

Si les résultats de l'autotest sont satisfaisants, l'imprimante fonctionne correctement et le problème est probablement provoqué par les paramètres du pilote d'impression, les paramètres de l'application, l'ordinateur ou le câble d'interface (veillez à utiliser un câble blindé). Si vous n'êtes pas satisfait de l'impression de l'autotest, le . Pour obtenir la liste des causes possibles et des solutions à appliquer pour résoudre le problème, voir « Problèmes et solutions ».

Vous pouvez imprimer l'autotest sur des feuilles simples ou du papier continu. Pour plus d'informations sur le chargement du papier, voir « Impression sur du papier continu » ou « Impression sur des feuilles simples ».

Important :

Vous devez utiliser du papier d'une largeur minimale de 210 mm (8,27 pouces) pour exécuter l'autotest ; dans le cas contraire, la tête d'impression imprime directement sur le plateau.

Pour effectuer un autotest, procédez comme suit :

1. Lorsque vous utilisez du papier continu, assurez-vous que le papier est chargé et que le levier de dégagement du papier est réglé sur la bonne position. Mettez ensuite l'imprimante hors tension.

Important :

Chaque fois que vous mettez l'imprimante hors tension, attendez au moins cinq secondes avant de la remettre sous tension, sinon vous risquez de l'endommager.

1. Pour procéder au test, mettez l'imprimante sous tension tout en maintenant ou Load/Eject (Charger/Ejecter) enfoncée.

L'autotest est imprimé en caractères Épreuve lorsque vous appuyez sur la touche LF/FF (Saut de ligne/Alimentation papier) et en caractères LQ lorsque vous appuyez sur la touche .

1. Lorsque vous utilisez des feuilles simples, chargez du papier dans l'imprimante.

Après quelques secondes, l'imprimante charge automatiquement le papier et lance l'impression de l'autotest. Une série de caractères est imprimée.

Remarque :

Pour interrompre temporairement Pause. Pour reprendre le test, appuyez de nouveau sur la touche Pause.

1. Pour mettre fin à l'impression de Si du papier reste dans l'imprimante, appuyez sur la touche LF/FF (Saut de ligne / Alimentation papier) pour éjecter la page imprimée. Mettez ensuite l'imprimante hors tension.

Important :

Ne mettez pas l'imprimante hors tension lors de l'impression de l'autotest. Appuyez toujours sur la touche Pause pour interrompre l'impression et sur la touche LF/FF (Saut de ligne/Alimentation papier) pour éjecter la page imprimée avant de mettre l'imprimante hors tension.

Contacter le service clientèle

Si votre produit Epson ne fonctionne pas correctement et que vous ne pouvez résoudre vos problèmes à l'aide des informations de dépannage contenues dans ce manuel, appelez le service clientèle. Consultez votre document de garantie paneuropéenne pour obtenir des informations relatives à la procédure à suivre pour c EPSON. Le service clientèle pourra vous aider beaucoup plus rapidement si vous lui fournissez les informations suivantes :

• Numéro de série du produit (l'étiquette portant le numéro de série se trouve habituellement au dos de l'appareil). Modèle.
• Version du logiciel (cliquez sur À propos, Informations de version ou sur un bouton similaire dans le logiciel du produit). Marque et modèle de votre ordinateur.
• Nom et version de votre système d'exploitation
• Nom et version des logiciels que vous utilisez habituellement avec votre produit.

Accédez à l'adresse http://www.epson.com et sélectionnez la section de support de votre site Internet EPSON local pour obtenir les derniers pilotes, consulter les questions fréquemment posées, visualiser les manuels et télécharger des fichiers.

Le site Internet de support technique d'Epson propose une aide relative aux problèmes qui ne peuvent être résolus à l'aide des informations de dépannage de la documentation du produit.

Chargeur feuille à feuille

L à un seul bac en option (C80637*) gère jusqu'à 50 feuilles de papier bond standard (82 g/m² ou 22 livres) sans recharge de papier.

Procédez comme suit pour installer l :

1. Vérifiez que l'imprimante est hors tension. Retirez le guide-papier et ouvrez le capot du guide-papier.
2. Si le tracteur n'est pas installé en position de traction, retirez-le et réinstallez-le dans cette position.
3. Assurez-vous que le levier de dégagement du papier est en position feuille à feuille.
4. u chargeur feuille à feuille sur les montants de l'imprimante. Lorsque vous relâchez les leviers, le chargeur feuille à feuille est verrouillé.

• levier de verrouillage

1. Tirez complètement les leviers de réglage du papier jusqu'à ce que les guides-papier se rétractent et se bloquent en position ouverte pour permettre le chargement du papier.

Important :

1. Prenez une pile de papier et déramez-la. Tapez ensuite le côté et le bas de la pile de papier sur une surface plane pour égaliser la pile. Ne placez pas d'enveloppes, de formulaires à exemplaires multiples, de papier carbone ou d'étiquettes dans le chargeur feuille à feuille.
2. Insérez jusqu'à 50 feuilles de papier le long du guide-papier gauche.
3. Réglez le guide-papier droit de manière à l'ajuster à la largeur du papier. Assurez-vous que la position du guide n'empêche pas le papier d'avancer et de reculer librement.
4. Poussez les leviers de réglage du papier pour placer le papier contre les rouleaux de guidage.
5. Retirez les supports papier des guides latéraux. Insérez les deux supports d'empilage fournis avec le chargeur feuille à feuille dans les orifices sur les guides latéraux.
6. Fixez le guide-papier sur

a. Vue de dessus b. Languette de dégagement

1. Faites glisser le guide latéral gauche vers le centre jusqu'à ce qu'il s'arrête au niveau du repère correspondant. Faites ensuite glisser le guide latéral droit pour l'adapter à la taille du papier que vous allez utiliser.

Remarque :

Pour retirer le guide-papier , appuyez sur les deux languettes de dégagement et ôtez le guide-papier. Assurez-vous que le capot du guide-papier est ouvert lorsque vous imprimez.

Vous pouvez facilement passer de l'utilisation de papier continu à l'utilisation . Pour plus de détails, voir « Retour aux feuilles simples ».

Remarque :

Lorsque vous imprimez plusieurs pages de papier continu, pliez la première page imprimée vers l'avant au niveau de la perforation dès que cette dernière émerge du capot de l'imprimante. De cette manière, l'imprimante entraîne correctement les pages imprimées et ne rencontre pas de bourrages papier.

Tracteur tirant

Un tracteur supplémentaire (C80030*) est disponible en option.

Vous pouvez améliorer les performances en matière de manipulation du papier continu en utilisant simultanément deux tracteurs. Ceci s'avère particulièrement pratique avec les formulaires pré-imprimés et les formulaires à exemplaires multiples.

Procédez comme suit pour installer et charger du papier sur un tracteur standard ou facultatif :

1. Assurez-vous que le levier de dégagement du papier est tiré vers l'avant en direction de la position du papier continu. Installez le tracteur fourni en position de pousse.
2. Placez le papier continu sur les bandes à ergots du tracteur poussant. (Reportez-vous à la section « Impression sur du papier continu »).
3. Mettez l'imprimante sous tension. Maintenez la touche LF/FF (Saut de ligne/Alimentation papier) enfoncée pour charger le papier feuille par feuille.
4. Relâchéz les leviers de verrouillage des bandes à ergots du tracteur tirant et réglez les bandes à ergots à la largeur du papier. Assurez-vous que les bandes à ergots sur les deux tracteurs sont alignées, afin que le papier ne se recourbe pas.
5. au besoin. (Reportez-vous à la section « Impression sur du papier continu »). Fermez ensuite le capot des ergots.
6. Si le papier n'est pas tendu entre les tracteurs tirant et poussant, appuyez sur le bouton d'alimentation papier situé à droite du tracteur poussant et tournez-le pour tendre le papier.

1. Vérifiez que le papier n'est pas recourbé ou froissé, puis verrouillez les bandes à ergots.
2. Réinstallez le capot de l'imprimante et le guide-papier.

Support de rouleau papier

Grâce au en option (n°8310), vous pouvez utiliser votre imprimante avec un rouleau de 216 mm (8,5 pouces), identique à ceux des systèmes de télex. Cette option n'est pas disponible dans tous les pays.

Procédez comme suit pour installer et utiliser le :

1. Mettez l'imprimante hors tension et retirez le guide-papier.
2. Placez le support de rouleau papier sous l'imprimante comme illustré ci-après. Ajustez les deux orifices de la base sur les deux chevilles de positionnement situées à la base de l'imprimante.

Important :

Veillez à ne pas laisser tomber le support de rouleau papier lorsque vous soulevez l'imprimante. Seul le poids de l'imprimante lui permet de se maintenir en place.

1. Poussez le levier de dégagement du papier dans la position feuille à feuille.
2. Coupez droit le bord d'attaque du rouleau de de papier vers le centre du rouleau de papier.

1. Réglez l'axe et le rouleau de papier sur le . Orientez le rouleau de manière à introduire le papier par le bas du rouleau. Mettez ensuite l'imprimante sous tension.
2. Soulevez le bord d'attaque du papier au-dessus du guide de chemin papier feuille à feuille et insérez-le dans le chemin de l'imprimante jusqu'à ce que vous sentiez une résistance.
3. Installez le guide-papier. Faites glisser le guide latéral gauche vers le centre jusqu'à ce qu'il s'arrête au niveau du repère correspondant. Faites ensuite glisser le guide latéral droit vers le repère de guidage opposé.

Kit de mise à niveau des couleurs

Le k en option (C83211*) comprend une cartouche de ruban de couleur et un bloc moteur.

Procédez comme suit pour installer le kit :

1. Mettez l'imprimante hors tension et retirez le capot de l'imprimante et l'unité de tension du papier. Faites glisser le cache-connecteur sur l'imprimante et retirez-le comme illustré ci-après.

1. Installez le bloc moteur dans le coin droit de l'imprimante, l'engrenage orienté vers le centre de l'imprimante. Poussez-le fermement vers le bas pour insérer les goupilles métalliques à leur emplacement.

1. Insérez la fiche du bloc moteur dans le connecteur de l'imprimante.

1. Faites glisser la tête d'impression vers le milieu de l'imprimante, puis la partie en plastique sur le ruban de couleur vers le centre de la cartouche.
2. Tournez le bouton de tension du ruban dans le sens de la flèche pour tendre le ruban.

1. Insérez la cartouche de ruban dans l'imprimante comme illustré, puis appuyez fermement des deux côtés de la cartouche pour insérer les crochets en plastique dans les emplacements correspondants de l'imprimante.

1. Tout en maintenant enfoncées les touches Load/Eject (Charger/Éjecter) et Pause, mettez l'imprimante sous tension. L'imprimante imprime les instructions relatives à la procédure de réglage de
2. Observez les procédures imprimées pour ajuster

Remarque :

Si vous êtes invité à déplacer le levier de réglage du ruban de couleur, procédez comme illustré ci-après.

1. Une fois la position d'impression réglée, mettez l'imprimante hors tension.

Remarque :

Lorsque vous imprimez à l'aide du ruban de couleur, la vitesse d'impression est réduite.

Pour basculer sur le ruban noir, retirez le ruban de couleur comme illustré dans le manuel accompagnant le kit de mise à niveau des couleurs en option, puis installez le ruban noir comme indiqué dans la section « Remplacement de la cartouche de ruban ».

Vous n'avez pas besoin de démonter le bloc moteur.

Serveur d'impression

Vous pouvez utiliser cette imprimante en tant qu'imprimante réseau en installant le serveur d'impression EpsonNet 10/100 Base TX Ext (C82378*) sur le port parallèle de l'imprimante. Reportez-vous au guide de l'administrateur fourni avec cette option pour plus d'informations sur son installation et son utilisation.

Cartouche de ruban d'origine Epson

Dès que l'impression pâlit, vous devez remplacer la cartouche de ruban. Les cartouches de ruban EPSON sont conçues et fabriquées pour fonctionner parfaitement avec votre imprimante EPSON. Elles assurent le bon fonctionnement de la tête d'impression et d'autres pièces de l'imprimante tout en prolongeant leur durée de vie. Les autres produits non fabriqués par EPSON peuvent endommager l'imprimante, ces dommages ne sont pas couverts par les garanties d'EPSON.

Votre imprimante utilise la cartouche de ruban suivante :

Cartouche de ruban noire EPSON : n° 7753

Cartouche de ruban de couleur EPSON : S015077

Cartouche de ruban à pellicule noire EPSON : n° 7768

Remplacement de la cartouche de ruban

Procédez comme suit pour installer ou remplacer la cartouche de ruban :

1. Vérifiez que l'imprimante est hors tension.

Attention :

Si vous venez juste d'utiliser l'imprimante, la tête d'impression est peut-être encore chaude ; laissez-la refroidir quelques minutes avant de replacer la cartouche de ruban.

1. Ouvrez le capot de l'imprimante à la verticale, puis tirez dessus pour le retirer.

1. Assurez-vous que la tête d'impression se trouve au milieu de l'imprimante. Dans le cas contraire, mettez l'imprimante sous tension, puis hors tension. Retirez ensuite la cartouche de ruban de l'imprimante.

1. Retirez la cartouche de ruban neuve de son emballage.
2. Tournez le bouton de tension du ruban dans le sens de la flèche pour tendre le ruban, afin de simplifier son installation.

1. Insérez la cartouche de ruban dans l'imprimante comme illustré, puis appuyez fermement des deux côtés de la cartouche pour insérer les crochets en plastique dans les emplacements correspondants de l'imprimante.

1. Utilisez un objet pointu, comme la pointe d'un stylo, pour guider le ruban entre la tête d'impression et le guide du ruban.

1. Tournez le bouton de tension du ruban dans le sens de la flèche pour faciliter la mise en place du ruban. Ce dernier ne doit ni s'entortiller ni se plier.

1. Réinstallez l'unité de tension du papier.
2. Réinstallez et fermez le capot de l'imprimante.

Pièces de l'imprimante

a. guides latéraux b. supports papier c. guide-papier d. levier de dégagement du papier e. bouton f. panneau de contrôle g. capot de l'imprimante h. capot du guide-papier

a. interface série b. cartouche de ruban c. levier d'épaisseur du papier d. unité de tension du papier e. interrupteur Marche/Arrêt f. cordon d'alimentation g. support de câble USB h. tracteur à picots i. interface USB j. interface parallèle

Caractéristiques mécaniques

Méthode d'impression :	Imprimante matérielle à impact à 24 aiguilles
Vitesse d'impression :	Super épréuve 300 cps à 10 cpi
	Epréuve 225 cps à 10 cpi
	270 cps à 12 cpi
	337 cps à 15 cpi
	Epréuve 192 cps à 17 cpi
	simplifiée 225 cps à 20 cpi
	LQ 75 cps à 10 cpi
	90 cps à 12 cpi
	112 cps à 15 cpi
	LQ simplifiée 128 cps à 17 cpi
	150 cps à 20 cpi
Direction d'impression :	Recherche logique bidirectionnelle le texte et les graphiques. L'impress unidirectionnelle de texte et de grap est possible à l'aide de commandes logicielles.
Interligne :	1/6pouce ou programmable par incrétements de 1/360 pouce
Colonnes d'impression :	80 colonnes (à 10 cpi)
Résolution :	360 × 360 dpi maximum

Méthode d'alimentation:	Entrainement par friction (introduction du papier par l'arrête) Entrainement par tracteur poussant (introduction du papier par l'arrête) Entrainement par tracteur poussant et tirant (introduction du papier par l'arrête) Entrainement par tracteur tirant (introduction du papier par l'arrête ou par le bas)
Chargeur:	Tracteur poussant arrêté Chargeur feuille à feuille (en option) Tracteur tirant (en option) Support de rouleau papier (en option)
Vitesse d'avance du papier:	Continue	92 mm/seconde (3,6 pouces/seconde)
	Intermittente	53 ms/ligne pour un interlignede 1/6 pouce
Impression en couleur (en option):	Méthode	Changement de ruban d'impression
	Ruban de couleur	Noir, magenta, cyan et jaune
Fiabilité:	Volume d'impression total	12 millions de lignes (à l'exception de la tete d'impression) MTBF (Fiabilité) 6000 POH (25 % service)
	Longévité de la tete d'impression	Ruban noir : 200 millions frappes/fil Ruban de couleur : 100 millions frappes/fil
Dimensions et poids:	Hauteur	159 mm (6,26 pouces)
	Largeur	366 mm (14,4 pouces)
	Profondeur	275 mm (10,8 pouces) (à l'exception du bouton, du levier de dégagement du papier, etc).
	Poids	Environ 4,4 kg (9,7 livres)
Ruban:	Cartouche de ruban noire (n°7753) Cartouche de ruban de couleur (S015077) Cartouche de ruban à pellicule noire (n°7768)
Durée de vie du ruban	Ruban noir	2 millions de caractères
(LQ, 10 cpi, 48 points/ caractère)	Ruban de couleur	noir : 1 million de caractères cyan : 0,7 million de caractères magenta : 0,7 million de caractères jaune 0,5 million de caractères
	Ruban à pellicule	0,2 million de caractères
Bruit:	Environ 49 db (A) (modèle ISO 7779)

Caractéristiques électroniques

Interfaces : une interface parallèle 8 bits standard bidirectionnelle avec prise en charge du mode Nibble IEEE-1284, une interface série EIA-232D et une interface USB (version 1.1).

Mémoire tampon : 32 Ko

Polices intégrées : Polices bitmap EPSON Draft 10, 12, 15 cpi ; EPSON Roman 10, 12, 15 cpi, proportionnelle ; EPSON Sans Serif 10, 12, 15 cpi, proportionnelle ; EPSON Courier 10, 12, 15 cpi ; EPSON Prestige 10, 12 cpi ; EPSON Script 10 cpi ; EPSON OCR-B 10 cpi ; EPSON Orator 10 cpi ; EPSON Orator-S 10 cpi ; EPSON Script C proportionnelle.

Polices évolutives EPSON Roman 10.5, 8-32 pt (tous les 2 pt) EPSON Sans Serif 10.5, 8-32 pt (tous les 2 pt) EPSON Roman T 10.5, 8-32 pt (tous les 2 pt) EPSON Sans Serif H 10.5, 8-32 pt (tous les 2 pt)

Polices pour code à barres : EAN-13, EAN-8, Interleaved 2 sur 5, UPC-A, UPC-E, Code 39, Code 128, POSTNET.

Tables de caractères :

Une table de caractères Italique et

12 tables de caractères graphiques, Table Italique,

PC 861 (Islandais), PC 865 (Nordique),

PC 863 (Québécois),

BRASCII, Abicomp, ISO Latin 1,

Roman 8, PC 858, ISO 8859-15

Les 27 tables de caractères graphiques suivantes sont également disponibles

dans certains pays :

PC 437 Greek,

Code MJK (République fédérale)

Tchèque et Slovaque),

ISO 8859-7 (Latin/Grec),

Jeux de caractères :

14 jeux de caractères internationaux et un jeu de caractères Légal :

Etats-Unis, France, Allemagne,

Suède, Italie, Espagne I, Japon, Norvège,

Denmark II, Espagne II,

Amérique latine, Corée, Légal

Vous pouvez uniquement sélectionner un jeu de 7 lettres

uniquement avec la commande ESC R.

Caractéristiques électriques

	Modèle 120 V	Modèle 220 à 240 V
Plage de tension d'entrée	AC 99 à 132 V	AC 198 à 264 V
Plage de fréquences nominales	50 à 60 Hz
Plage de fréquences d'entrée	49,5 à 60,5 Hz
Intensité nominale	0,6 A (1,4 A max. en fonction du type de caractère)	0,3 A (0,7 A max. en fonction du type de caractère)
Consommation électricque	Environ 20 W (modèle ISO/IEC 10561 Lettre)

Remarque :

Vérifiez la tension supportée par l'appareil en consultant l'étiquette au dos de l'imprimante.

Environnement

	Température (sans condensation)	Humidité (sans condensation)
Fonctionnement	5 à 35 °C (41 à 95 °F)	10 à 80 % d'humidité relative
Stockage	-30 à 60 °C (-22 à 140 °F)	0 à 85 % d'humidité relative

Remarque :

Utilisez uniquement le papier recyclé, les enveloppes, les étiquettes et les formulaires à exemplaires multiples au format feuilles simples dans les conditions d'humidité et de températures normales décrites ci-dessous : Température : 15 à 25 °C (59 à 77 °F) Humidité : 30 à 60 % d'humidité relative Ne chargez pas de papier plié, abîmé, recourbé ou ondulé.

Feuilles simples (standard) : introduction par le guide-papier et le chargeur feuille à feuille

Largeur	Guide-papier :100 à 257 mm (3,9 à 10,1 pouces)Chargeur feuille à feuille :182 à 216 mm (7,2 à 8,5 pouces)
Longueur	Guide-papier :100 à 364 mm (3,9 à 14,3 pouces)Chargeur feuille à feuille :257 à 356 mm (10,1 à 14 pouces)
Épaisseur	Guide-papier :0,065 à 0,14 mm(0,0025 à 0,0055 pouce)Chargeur feuille à feuille :0,07 à 0,14 mm(0,0028 à 0,0055 pouce)
Poids	Guide-papier :52 à 90 g/m2(14 à 24 livres)Chargeur feuille à feuille :64 à 90 g/m2(18 à 24 livres)

Formulaires à exemplaires multiples au format feuilles simples : introduction par le guide-papier

Largeur 100 à 257 mm (3,9 à 10,1 pouces)

Longueur 100 à 364 mm (3,9 à 14,3 pouces)

Copies : 1 original + 3 copies maximum.

Épaisseur 0,12 à 0,32 mm (0,0047 à 0,013 pouce)

Poids 40 à 58 g/m² (12 à 15 livres)

Reliure : collage par points en haut ou sur un côté du formulaire.

Enveloppes : Introduction par le guide-papier

Format N°6 : 165 × 92 mm (6,5 × 3,6 pouces)

N°10 : 241 × 105 mm (9,5 × 4,1 pouces)

Épaisseur 0,16 à 0,52 mm (0,0063 à 0,0205 pouce)

Poids : 45 à 90 g/m² (12 à 24 livres)

Papier continu (standard et à exemplaires multiples) : introduction par l'arrière et le bas

Largeur : 101,6 à 254 mm (4 à 10 pouces)

Longueur (une page) : 101,6 à 558,8 mm (4 à 22 pouces)

Copies : 1 original + 3 copies maximum.

Épaisseur de 0,065 à 0,32 mm (0,0025 à 0,013 pouce)

Zone d'assemblage de 0,9 mm max. (0,035 pouce)

Poids de 52 à 82 g/m² (14 à 22 livres)

(sauf exemplaires multiples)

Poids 40 à 58 g/m² (12 à 15 livres)

(une feuille d'un exemplaire multiple)

Reliure : collage par point ou gaufrage des deux côtés.

Étiquettes : introduction par le bas

Format des étiquettes	23,8 × 63,5 mm (15/16 × 2,5 pouces) minimum Rayon de pointe de 2,5 mm (0,1 pouces) minimum
Largeur du support arrière	101,6 à 254 mm (4 à 10 pouces)
Longueur du support arrière	101,6 à 558,8 mm (4 à 22 pouces)
Épaisseur du support arrière	0,07 à 0,09 mm (0,0028 à 0,0035 pouce)
Épaisseur totale	0,16 à 0,19 mm (0,0063 à 0,0075 pouce)
Poids des étiquettes	64 g/m2(17 livres)

Rouleau papier : introduction par l'arête avec le support de rouleau papier en option

Largeur 216 mm (8,5 pouces)

Épaisseur 0,07 à 0,09 mm (0,0028 à 0,0035 pouce)

Poids : 52 à 82 g/m² (14 à 22 livres/rame)

Zone imprimable

Feuilles simples et enveloppes :

La taille minimale de la marge supérieure est de 4,2 mm (0,17 pouce). La taille minimale des marges gauche et droite est de 3 mm (0,12 pouce).

, la largeur de papier maximale est de 257 mm (10,1 pouces) et la largeur imprimable maximale est de 203,2 mm (8 pouces).

dont la largeur est supérieure à 209,2 mm (8,23 pouces), les marges latérales augmentent de manière proportionnelle à la largeur du papier.

La taille minimale de la marge inférieure est de 4,2 mm (0,17 pouce).

Papier continu :

La taille minimale des marges supérieure et inférieure (au-dessus et en dessous de la perforation) est de 4,2 mm (0,17 pouce). La taille minimale des marges gauche et droite est de 13 mm (0,51 pouce).

La largeur de papier maximale est de 254 mm (10 pouces) et la largeur imprimable maximale est de 203,2 mm (8 pouces).

Pour le papier continu dont la largeur est supérieure à 229,2 mm (9 pouces), les marges latérales augmentent de manière proportionnelle à la largeur du papier.

Rouleau papier :

supérieure est de 4,2 mm (0,17 pouce). gauche est de 3 mm (0,12 pouce).

droite est de 3 mm (0,12 pouce).

La largeur imprimable maximale est de 203,2 mm (8 pouces).

Alignement du papier

L'impression commence au niveau du chiffre « 0 » sur la règle. La zone non imprimable se situe donc à gauche du « 0 ».

Liste des commandes

Votre imprimante prend en charge les c et les codes de contrôle d'émulation IBM 2390 Plus répertoriés ci-après.

Codes de contrôle EPSON ESC/P 2

La sélection d'une imprimante EPSON ESC/P 2 dans votre logiciel vous permet d'utiliser des polices et des graphiques avancés.

Fonctionnement général :

ESC@, ESCU, ESCEM

Entraînement du papier :

Mouvement de la position d'impression :

Sélection de la police :

Optimisation des polices :

ESC W, DC4, SO, DC2, SI, ESC w, ESC G, ESC H, ESC T, ESC S, ESC -, ESC (-, ESC q

Espacement :

Traitement des caractères :

Codes de contrôle d'émulation IBM 2390 Plus

Cette imprimante procède à l'émulation d'IBM Proprinter à l'aide des commandes suivantes. Pour plus d'informations, reportez-vous au manuel de référence d'IBM 2390 Plus.

Fonctionnement général :

NUL, DC3, ESC J, BEL, CAN, DC1, ESC Q, ESC [K, ESC U, ESC F

Entraînement du papier :

FF, LF, ESC 5, ESC A, ESC A (AGM), ESC 0, ESC 1, ESC 2, ESC 3, ESC 3 (AGM), CR, ESC ]

Format de la page :

Mouvement de la position d'impression :

ESC d, ESC R, ESC D, HT, ESC B, VT, ESC J, ESC J (AGM*)

Sélection de la police :

DC2, ESC P, ESC ;, ESC E, ESC F, ESC I, ESC [d, ESC [I

Optimisation des polices :

Traitement des caractères :

La commande de téléchargement n'est pas fournie.

Approbations en matière de sécurité

Version 230 V :

Normes de sécurité

EN60950

CEM

EN 55022 classe B

EN61000-3-2

EN61000-3-3

EN55024

AS/NZS CISPR22 classe B

Marquage CE

Version 230 V :

Directive sur les basses tensions

EN60950

73/23/EEC

Nettoyage de l'imprimante.

Pour conserver votre imprimante en parfait état de fonctionnement, vous devez la nettoyer complètement plusieurs fois par an.

Pour nettoyer l'imprimante, procédez comme suit :

1. Retirez le papier éventuellement chargé dans l'imprimante. Vérifiez que l'imprimante est hors tension.
2. Retirez le guide-papier. Si un tracteur d'entraînement ou un chargeur feuille à feuille en option est installé, retirez-le.
3. À l'aide d'une brosse souple, ôtez délicatement les poussières et la saleté présentes sur le boîtier extérieur et le guide-papier.
4. Si le boîtier extérieur ou le guide-papier sont encore sales ou poussiéreux, nettoyez-les avec un chiffon doux et propre trempé dans de l'eau additionnée de détergent doux. Maintenez le capot de l'imprimante en place et abaissez-le complètement sur le haut de l'imprimante pour éviter que de l'eau ne pénètre dans l'imprimante.

Important :

Important : N'utilisez pas d'alcool ni de dissolvant pour nettoyer l'imprimante. En effet, ces produits chimiques risquent d'endommager les composants et le boîtier de l'imprimante. Veillez à ne pas renverser d'eau à l'intérieur de l'imprimante ou sur ses composants électroniques. N'utilisez pas de brosse dure ou abrasive. Ne vaporisez pas de lubrifiant à l'intérieur de l'imprimante afin de ne pas endommager le mécanisme d'impression. Si vous estimez qu'un graissage s'impose, contactez un revendeur EPSON.

Transport de l'imprimante

Si vous devez transporter l'imprimante, replacez-la soigneusement dans son carton d'origine avec ses éléments de protection.

Pour remballer l'imprimante dans son carton d'emballage d'origine, procédez comme suit :

Attention :

Lorsque vous transportez l'imprimante, ne la tenez pas par le support de câble USB, ce dernier pouvant se détacher, faisant ainsi tomber l'imprimante. Tenez-la fermement par les côtés droit et gauche pour la soulever. Vous devez déplacer manuellement la tête d'impression pour retirer la cartouche de ruban. Si vous venez juste d'utiliser l'imprimante, la tête d'impression est peut-être encore chaude ; laissez-la refroidir quelques minutes avant de la toucher.

1. Retirez le papier éventuellement chargé dans l'imprimante. Vérifiez que l'imprimante est hors tension.
2. Débranchez le cordon d'alimentation de la prise électrique et déconnectez le câble d'interface de l'imprimante.
3. Abaissez le guide-papier. Retirez le support de câble USB.
4. Si un tracteur est installé, retirez-le. Si d'autres options sont installées, retirez-les et replacez-les dans leurs cartons d'origine.
5. Assurez-vous que la tête d'impression n'est pas chaude. Retirez ensuite la cartouche de ruban comme indiqué à la section « Remplacement de la cartouche de ruban »
6. Assurez-vous que le tracteur accompagnant l'imprimante est installé en position de poussée.
7. Remballez l'imprimante, la cartouche de ruban, le guide-papier, le support de câble USB et le cordon d'alimentation dans leurs emballages d'origine, puis placez ces derniers dans le carton d'origine de l'imprimante.

ASCII

American Standard Code for Information Interchange. Système de codage normalisé d'attribution de codes numériques aux lettres et symboles.

Autotest

Méthode de vérification du fonctionnement de l'imprimante. Lors de l'exécution de l'autotest, l'imprimante imprime les caractères enregistrés dans sa mémoire morte.

Caractères par pouce (CPI)

Mesure de la taille des caractères de texte.

Code de contrôle

Code spécifique qui contrôle une fonction de l'imprimante, notamment l'exécution d'un retour chariot ou d'un saut de ligne.

Voir « Caractères par pouce (cpi) ».

Défaut par

Valeur qui entre en vigueur lorsque le matériel est mis sous tension, initialisé ou réinitialisé.

Épreuve

Mode d'impression utilisé par votre imprimante lorsque vous sélectionnez le mode Épreuve. Ce mode imprime les caractères à l'aide d'un nombre de points réduit afin d'accélérer l'impression. Voir aussi « Super épreuve ».

ESC/P

Abréviation de « EPSON Standard Code for Printers » (système de commandes grâce auquel votre ordinateur contrôle votre imprimante). Il s'agit d'une norme reconnue par toutes les imprimantes EPSON et prise en charge par la plupart des applications destinées aux ordinateurs personnels.

ESC/P 2

Version optimisée du langage de commande d'imprimante ESC/P.

Les commandes de ce langage offrent des résultats de qualité laser (polices évolutives et graphiques améliorés).

Touche du panneau de contrôle et code de contrôle qui fait avancer le papier jusqu'à la position de haut de page suivante.

Impression bidirectionnelle

Mode d'impression dans lequel la tête d'impression se déplace dans les deux sens (de manière bidirectionnelle). Cela augmente la vitesse d'impression mais la précision de l'alignement vertical peut diminuer. L'impression bidirectionnelle constitue le mode d'impression par défaut de cette imprimante. Voir aussi « Impression unidirectionnelle ».

Impression unidirectionnelle

Mode d'impression dans lequel la tête d'impression ne se déplace que dans un seul sens. L'impression unidirectionnelle est utile pour la reproduction des graphiques. Elle permet en effet un alignement vertical précis. Vous pouvez sélectionner l'impression unidirectionnelle dans le mode Paramètres par défaut. Voir aussi « Impression bidirectionnelle ».

Interface

Connexion entre l'ordinateur et l'imprimante par l'intermédiaire de laquelle les données à imprimer sont envoyées à l'imprimante.

Line feed (LF) (Saut de ligne)

Touche du panneau de contrôle et code de contrôle qui fait avancer le papier d'une ligne à la fois.

Matrice de points

Méthode d'impression dans laquelle chaque lettre ou symbole est formé par un ensemble (matrice) de points.

Mémoire tampon

Partie de la mémoire de l'imprimante servant au stockage des données avant qu'elles ne soient imprimées.

Papier continu

Papier disposant de perforations pour l'entraînement par ergots sur les deux côtés, perforé entre les pages et livré sous forme de piles pliées. Également appelé papier plié.

Papier plié

Voir « Papier continu »

Pilote

Voir « Pilote d'impression »

Pilote d'impression

Programme qui envoie des commandes permettant d'exploiter les fonctions d'une imprimante particulière à partir de l'ordinateur.

Plateau

Pierre plane et noire servant de support au papier pendant l'impression.

Police

Style de caractère désigné par un nom, comme Roman ou Sans Serif.

Position de chargement

Position dans laquelle le papier est automatiquement chargé.

Position de dégagement

Position dans laquelle l'imprimante entraîne le papier lorsque le mode de dégagement est activé. Vous pouvez régler la position de dégagement à l'aide de la fonction Micro Adjust de manière à faire correspondre la perforation du papier avec le bord de dégagement de l'imprimante.

Position du papier que l'imprimante reconnaît comme première ligne imprimable. Il s'agit de la position par défaut de la marge supérieure.

Qualité courrier (LQ)

Mode d'impression utilisé par votre imprimante lorsque vous sélectionnez un autre mode que le mode Épreuve. Imprimer au moyen de polices de qualité courrier permet d'améliorer la lisibilité et l'aspect des documents en réduisant la vitesse d'impression. Voir aussi « Épreuve » et « Super épreuve ».

Reset

Cette fonction restaure les paramètres par défaut de l'imprimante.

Résolution

Mesure la quantité de détails susceptibles d'être représentés. La résolution des images imprimées est mesurée en nombre de points par pouce (dpi).

Saut de ligne automatique

Lorsque cette fonction est sélectionnée dans le mode Paramètres par défaut, chaque code de chariot (CR) est automatiquement suivi d'un code de saut de ligne (LF).

Super éprouvette

Mode d'impression d'épreuves que vous pouvez sélectionner à l'aide du mode Paramètres par défaut. Il utilise un nombre réduit de points par caractère pour offrir une impression extrêmement rapide. Voir aussi « Épreuve » et « Qualité courrier (LQ) ».

Table de caractères

Ensemble de lettres, chiffres et symboles constituant l'ensemble des caractères propres à une langue donnée.

Tear off (Dégagement)

Touchez le panneau de contrôle pour entraîner la perforation du papier continu vers la position de dégagement, puis ramenez le papier en position de haut de page.

Tramage

Manière de disposer des points sur une page en vue de simuler une ombre ou un ton.

Vidage des données

Voir « Vidage hexadécimal »

Vidage hexadécimal

Méthode de dépannage qui aide à cerner la cause des problèmes de communication entre l'imprimante et l'ordinateur. Lorsque l'imprimante est en mode de vidage hexadécimal, elle imprime tous les codes qu'elle reçoit au format hexadécimal et sous forme de caractères ASCII. Aussi appelé vidage des données.

Zone imprimable

Zone d'une page sur laquelle l'imprimante peut imprimer. Du fait des marges, elle est légèrement inférieure à la taille physique de la page.

Caractères numériques

0barre,90

Alignement des lignes verticales, 118

Alignement du papier, 153

Annulation de l'impression, 77

Auto CR (retour chariot), 93

Autotest, 118

\section*{Caractéristiques}

Alignement du papier, 153

Caractéristiques électriques, 146

environnementales, 146

jeux de caractères internationaux, 145

Liste des commandes

ESC/P2,154

émulation IBM 2390 Plus, 155

mécaniques, 141

papier, 147

police intégrée, 144

tables de caractères, 145

zone imprimable, 150

Caractéristiques relatives au papier, 147

Cartouche de ruban, 143

Chargeur feuille à feuille, 122

Clients

sous Windows Me ou 98, 68

sous Windows NT 4.0, 73

sous Windows XP ou 2000, 70

Dégagement, 30

automatique, 31

réglage,31

Dégagement automatique, 89

Dépannage

Problèmes USB, page 114

Déinstallation

logiciel d'impression, 78

Pilote d'impression périphérique USB, 80

Enveloppes

Caractéristiques, 148

impression, 39

EPSON Status Monitor 3, 40, 56

accès, 59

caractéristiques, 149

impression, 38

Feuilles simples

Caractéristiques, 147

impression, 33

Formulaires à exemplaires multiples

caractéristiques, 148

impression, 37

Jeux de caractères internationaux, 145

Levier d'épaisseur du papier, 36

Logiciel

Paramètre par défaut, 90

Longueur de page pour tracteur, 89

Longueur des données, 92

Microadjust, 27, 31

Mode bidirectionnel de l'interface parallèle, 92

Chargeur feuille à feuille, 122

kit de mise à niveau des couleurs, 131

support de rouleau papier, 129

Tracteur tirant, 127

Panneau., 83

Panneau de contrôle, 83, 96

Papier continu

Caractéristiques, 148

impression, 15

Paramètre Buzzer (bip), 93

Paramètres par défaut

liste des options, 87

Modification, 94

Parite, 91

Pas, 92

Pilote d'impression, 40

Pilote d'impression

accès

déinstallation, 78

parametes,53

Police, 92

Police (paramètre par défaut), 93

Police intégrée

liste, 144

Pour contacter EPSON, voir page 120.

Retrait

document imprimé

Tracteur poussant, 19

Réglage

levier d'épaisseur du papier, 36

position de dégagement, 31

Position de haut de page, 27

Rouleau papier

Caractéristiques, 149

impression, 129

Saut de ligne automatique, 90

Saut de perforation tracteur, 89

Sens d'impression, 90

Service clientèle, 120

Signalement des erreurs, 96

Status Monitor 3, 56

Super épreuve (paramètre par défaut), 90

Support de rouleau papier, 129

Table de caractères internationale, 92

Dégagement

touche, 30

Temporisation avant chargement manuel de la feuille, 93

Temps d'attente en partage d'interface, 91

Touches., 83

Transfert en mode paquet, 92

Transport de l'imprimante, 159

Vitesse en bauds, 91

Voyants., 83

Zone imprimable : 150 mm
