SKP 500 G2 - Émetteur de micro sans fil SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Émetteur de poche sans fil
Fréquence de fonctionnement	518 - 554 MHz
Modulation	FM (modulation de fréquence)
Alimentation électrique	2 piles AA (non incluses)
Autonomie	Environ 8 heures avec des piles alcalines
Dimensions approximatives	105 x 64 x 24 mm
Poids	160 g (sans piles)
Compatibilités	Compatible avec les récepteurs Sennheiser de la série G2
Type de batterie	Piles alcalines ou rechargeables NiMH
Tension	1,5 V par pile
Puissance de sortie	10 mW
Fonctions principales	Transmission audio sans fil, réglage de gain, indicateur de batterie
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Sennheiser
Normes de sécurité	Conforme aux normes CE, RoHS
Informations générales	Idéal pour les présentations, les spectacles et les conférences

FOIRE AUX QUESTIONS - SKP 500 G2 SENNHEISER

Le Sennheiser SKP 500 G2 ne s'allume pas. Que faire ?

Vérifiez que la batterie est correctement insérée et chargée. Essayez de remplacer la batterie par une neuve ou assurez-vous qu'elle est suffisamment chargée.

Comment appairer le Sennheiser SKP 500 G2 avec mon récepteur ?

Assurez-vous que le récepteur et l'émetteur sont sur la même fréquence. Sur le récepteur, sélectionnez la fréquence souhaitée, puis maintenez enfoncé le bouton 'Set' sur l'émetteur jusqu'à ce qu'il clignote, puis relâchez-le.

Le son est faible ou déformé. Que faire ?

Vérifiez le niveau de la batterie et remplacez-la si nécessaire. Ajustez le gain sur le récepteur et assurez-vous que les câbles sont correctement connectés.

Comment changer la fréquence sur le Sennheiser SKP 500 G2 ?

Maintenez enfoncé le bouton 'Set' jusqu'à ce que l'affichage commence à clignoter. Utilisez les boutons de réglage pour choisir la fréquence souhaitée, puis appuyez à nouveau sur 'Set' pour confirmer.

Le signal est interrompu ou instable. Que faire ?

Vérifiez la distance entre l'émetteur et le récepteur. Éloignez-vous des sources d'interférences telles que les appareils électroniques. Assurez-vous que les antennes sont correctement positionnées.

Puis-je utiliser le Sennheiser SKP 500 G2 avec d'autres appareils ?

Oui, tant que ces appareils sont compatibles avec le système de fréquence de Sennheiser, vous pouvez les utiliser ensemble.

Comment effectuer une réinitialisation d'usine ?

Pour réinitialiser l'émetteur, maintenez enfoncé le bouton 'Set' et le bouton de mise sous tension simultanément jusqu'à ce que l'affichage indique une réinitialisation.

Où puis-je trouver des pièces de rechange ou des accessoires ?

Vous pouvez acheter des pièces de rechange et des accessoires sur le site officiel de Sennheiser ou chez des revendeurs agréés.

MODE D'EMPLOI SKP 500 G2 SENNHEISER

You've aze fait le bon choix!

Ces produits Sennheiser vous séduiront pendant de longues années par leur fiabilité, leur rentabilité et leur facilité d'emploi. C'est ce que garantit Sennheiser, fabricant réputé de produits electroacoustiques de grande valeur, fruits de compétences accumulées depuis plus de 50 ans.

Consacrez quelques minutes à la lecture de cette notice. Nous désirons en effet que vous puissiez profiter simplement etrapidementde cette technologie de pointe.

Sommaire

L'émetteur plug-on SKP 500 G2 62

Le système de banque de canaux 62

Pour notre sécurité 63

Fournitures 63

Applications 64

Les éléments de commande 65

Affichages 66

Mise en service 68

Mettre en place et changer les piles 68

Fixer l'émetteur plug-on sur le microphone 69

Utilisation quotidienne 70

Mettre l'émetteur plug-on en marche et à l'arrêt .... 70

Metre l'émetteur plug-on en sourdine 70

Activer et désactiver le verrouillage des touches .... 71

Le menu 72

Les touches 72

Vue d'ensemble des options 72

Utiliser le menu 73

Le menu de I'émetteur plug-on 75

Consignes de réglage pour le menu 77

Selectionner la banque de canaux 77

Changer de canal 77

Régler les fréquences pour les canaux de la banque

de canaux "U" 77

Régler la sensibilité 78

Mettre l'alimentation fantôme en marche/à l'arrêt .. 79

Modifier l'affichage standard 79

Entrer un nom 79

Rétablir les réglages usine 80

Activer/désactiver la transmission du signal pilote .. 80

Activer/désactiver le verrouillage des touches 81

Quitter le menu 81

En cas d'anomalies 82

Listede contrrole des anomalies 82

Recommendations et conseils 83

Entretien et maintenance 83

Caracteristiques techniques 84

Accessoires 85

L'émetteur plug-on SKP 500 G2

L'émetteur plug-on apparient à la série evolution wireless ew 500 G2. Cette série se compose d'equipements de transmission haute fréquence sophistiqués qui se distinguent par leur fiabilité et leur utilisation tout à la fois simple et/agréable. Les différents émetteurs et récepteurs permettent de profiter d'une transmission audio sans fil de qualité studio. La suture de transmission de la série ew 500 G2 repose sur l'utilisation

• de synthétiseurs PLL et de microprocesseurs optimisés
• du procédé de réduction du bruit HDX
• et de la transmission d'un signal pilote pour une fonction squelch sûre.

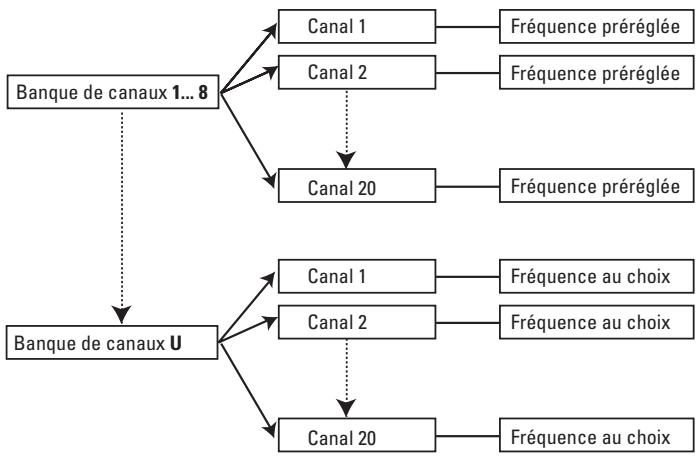

Le système de banque de canaux

Cinq plages de fréquences avec respectivement 1440 fréquences d'émission sont disponibles pour la transmission dans la bande UHF. L'émetteur est disponible dans les variantes de plages de fréquences suivantes :

Plage A: 518 à 554 MHz

Plage B: 626 à 662 MHz

Plage C: 740 à 776 MHz

Plage D: 786 à 822 MHz

Plage E: 830 à 866 MHz

L'émetteur possède neuf banques avec respectivement jusqu'à 20 canaux.

Une fréquence d'émission est prérégée à l'usine dans les banques de canaux "1" à "8" sur chacun des canaux (voir le tableau des fréquences joint). Ces fréquences d'émission ne peuvent pas être modifiées et tiennent compte, entre autres, des dispositions légales en vigueur dans le pays.

Dans la banque de canaux "U" (User Bank), vous pouvez régler et memoriser des fréquences.

Pour votre sécurité

N'ouvre pas l'appareil de votre propre initiative. La garantie est annulée pour les appareils ouverts à l'initiative du client.

Utilisez cette installation uniquement dans des locaux secs.

Pour le nettoyage, il suffit amplement d'essuyer de temps en temps l'appareil avec un chiffon légèrement humide.

N'utilisez jamais de solvant ou de dédTangent.

Fournitures

Contenu :

• 1 émetteur plug-on SKP 500 G2
• 2 piles
  1 notice d'emploi
• 1 sac de ceinture POP 1

Microphones adaptés à l'émetteur plug-on (non fournis) :

• Microphones dynamiques
• Microphones à condensateur avec propre alimentation
• Microphones à condensateur avec alimentation externe (fantôme 48 V)

Applications

L'émetteur peut être combiné aux récepteurs de la série ew 500 G2 (récepteur stationnaire EM 500 G2 et récepteur mobile EK 500 G2). Ceux-ci sont disponibles dans les mêmes varietantes de plages de fréquences et possèdent le même système de banque de canaux avec des fréquences pré-régliées. Grâce à ce pré-réglage :

• la mise en service du système est rapide et simple,
• plusieurs circuits de transmission paralleles ne se perturbent pas reciproquement ("absence d'intermodulation").

Avec un récepteur et un microphone appropriés, l'émetteur convient pour les applications suivantes :

Émetteur	Récepteur (à commander séparément)	Application
SKP 500 G2	EM 500 G2	• Animation • Parole • Chant
	EK 500 G2	• Parole • Chant • Animation • Suramera

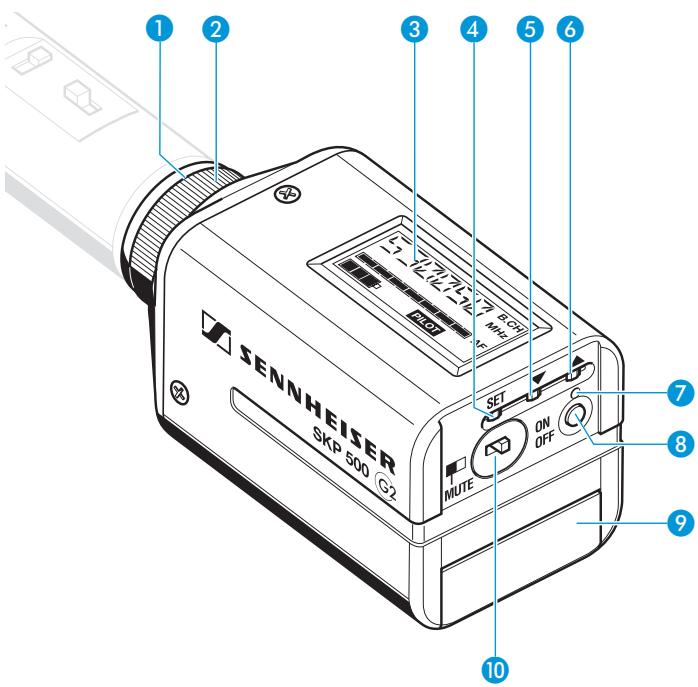

Les éléments de commande

1 Entrée micro, prise XLR-3 (asymétrique)
2 Verrouillage mécanique de la prise XLR-3
3 Afficheur à cristaux liquides
4 Touche SET
5 Touche (DOWN)
6 Touche (UP)
7 Affichage de fonctionnement et d'etat des piles, LED rouge (ON/LOW BAT)
8 Touche ON/OFF avec la fonction ESC (abandon) dans le menu
9 Couvercle
10 Commutateur de mise en sourdine MUTE

Affichages

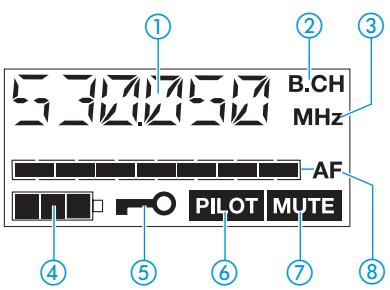

L'afficheur à cristaux liquides

① Affichage alphanumérique
② Symbole pour l'affichage de la banque de canaux et du numéro de canal "B.CH"
③ Symbole pour l'affichage de la fréquence "MHz"
④ Affichage à quatre positions de l'état des piles
⑤ Symbole d'activation du verrouillage des touches
⑥ Affichage "PILOT" (transmission du signal pilote activée)
⑦ Affichage "MUTE" (l'entree audio est mise en sourdine)
⑧ Affichage à sept positions du niveau audio "AF"

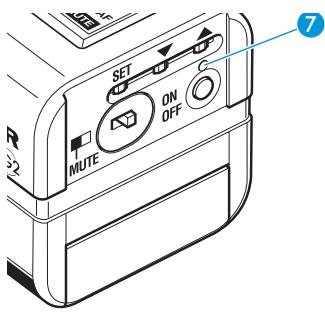

Témoins de fonctionnement et d'etat des piles

La LED rouge (LOW BAT/ON) ⑦ you informe sur l'état de fonctionnement de l'émetteur :

LED rouge allumée :

L'émetteur est en marche et la charge des piles ou du pack accu BA 2015 est suffisante.

LED rouge clignotide :

La charge des piles ou du pack accu BA 2015 ne suffit plus que pour une brève durée de fonctionnement (LOW BAT)!

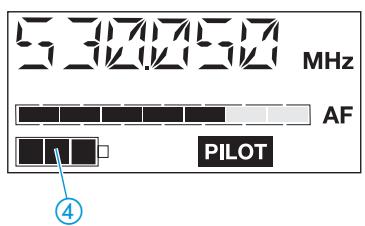

L'affichage à quatre positions ④ de l'afficheur fournit également des informations sur la charge des piles ou du pack accu BA 2015 :

3 segments

2 segments

1 segment

Clignotement du symbole pile

Charge env. 100%

Charge env. 70%

Charge env. 30%

LOW BAT

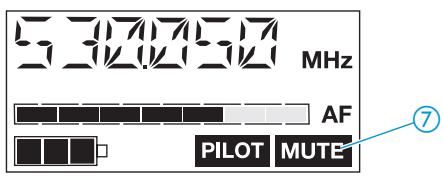

Affichage MUTE

Si l'émetteur a été mis en sourdine, le témoin "MUTE" ⑦ s'allume sur l'afficheur (voir "Mettre l'émetteur plug-on en sourdine" page 70).

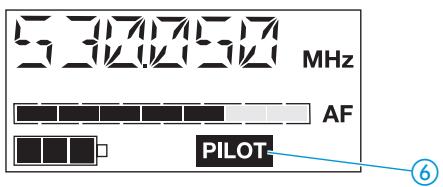

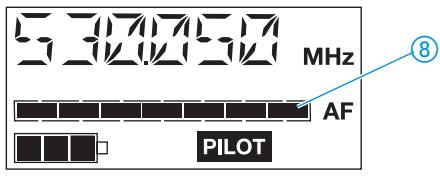

Affichage de la sensibilité

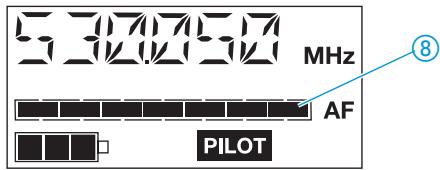

L'affichage du niveau audio (AF) ⑧ montre la sensibilité de l'émetteur.

Si le niveau d'entrée audio est trop élevé sur l'émetteur, le niveau audio (AF) ⑧ indique la valeur maximale pendant la durée de la saturation.

L'affichage "PILOT" ⑥ est allumé lorsque la transmission du signal pilote est activée (voir "Activer/désactiver la transmission du signal pilote" page 80).

Eclairage de fond de l'afficheur

Le fond de l'affichage reste éclairé après une pression de touche pendant env. 15 secondes.

Mise en service

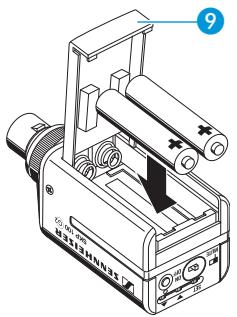

Mettre en place et changer les piles

Vous pouvez alimenter l'émetteur avec des piles (piles rondes AA, 1,5 V) ou avec le pack accu rechargeable Sennheiser BA 2015.

Glissez le couvercle du compartment à piles dans la direction de la flèche et ouvre le couvercle.

Insérez les piles ou le pack accu BA 2015 comme sur l'illustration en bas. Observe la polarité.

Fermez le compartment à piles. Le couvercle s'enclenche de manière audible.

Remarque :

Pour une parfaite fiabilité, il est recommendé d'utiliser uniquement le pack accu BA 2015 si l'appareil doit être alimenté par accu. Utilisez toujours le chargeur L 2015 pour charger le pack accu. Les deux sont disponibles en accessoire.

Le pack accu intègre un capteur. Celui-ci est interrogé par l'électronique de l'émetteur et du chargeur par le biais d'un troisième contact. Le capteur est impératif pour les fonctions de commande suivantes :

• Prise en compte des différentes caractéristiques de tension des cellules primaires (piles) et accus. Affichage d'etat des piles, transmission d'etat des piles aux récepteurs stationnaires et seuils d'arrêt à la fin du service corrigés en conséquence. Les cellules accu ne sont pas détectées comme accus à cause du capteur manquant.
• Surveillance de la température du pack accu BA 2015 lors de la charge dans le chargeur L 2015.

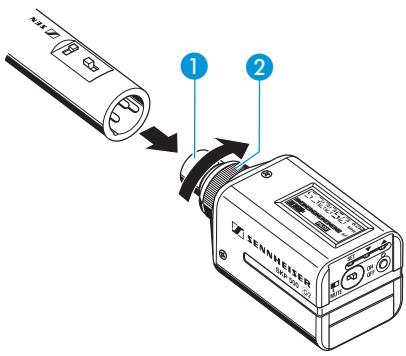

Fixer l'émetteur plug-on sur le microphone

Branchez la fiche XLR-3 du microphone sur la prise XLR-3 1 de l'émetteur.

Vissez l'écrou raccord 2 dans le sens de la flèche.

Remarque :

Utilisez de préférence des microphones à corps métallique. La puissance d'émission sera alors rayonnée de manière optime.

Utilisation quotidienne

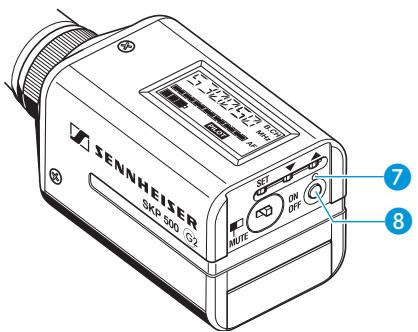

Mettre l'émetteur plug-on en marche et à l'arrêt

Vous ne pouvezmettre I'emetreur à l'arrêt que lorsquel'affichage standard apparait sur l'afficheur. Si vousappuyez de maniere brève sur la touche ON/OFF dans le menu, l'entrée est arrêtée (fonction ESC) et vous returnez à l'affichage standard sans qu'aucune modification n'ait eteffectuée, avec les derniers réglages mémorisés.

Remarque :

Retirez les piles ou le pack accu de l'émetteur si l'appareil reste inutilisé pendant une durée prolongée.

Appuyez sur la touche ON/OFF ⑧ pourmettre l'émetteur en marche. La LED rouge 7 s'allume.

PourmettreIemetteraIarrêt,maintenezla touche ON/OFF 8 enfoncée jusqu'àce que l'afficheur indique "OFF".LaLED rouge 7 s'éteint.

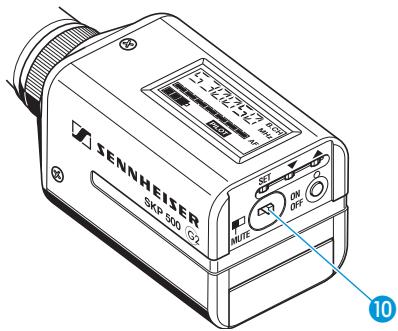

Mettre l'émetteur plug-on en sourdine

L'émetteur possède un commutateur de mise en sourdine MUTE, qui coupe le signal audio transmis. L'émetteur reste cependant en service.

Glissez le commutateur de mise en sourdine MUTE 10 sur la position 'MUTE'. L'afficheur de l'émetteur indique "MUTE". Si le signal pilote est activé sur l'émetteur et le récepteur, l'afficheur du récepteur correspondant indique "MUTE".

Pour que le signal audio soit de nouveau transmis, glissez le commutateur MUTE 10 en arrêté.

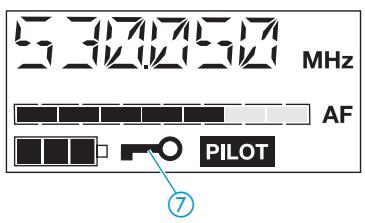

Activer et désactiver le verrouillage des touches

L'émetteur possède un verrouillage des touches, que vous pouvez activer et désactiver dans le menu (voir "Activer/désactiver le verrouillage des touches" page 81). Le verrouillage des touches évite l'arrêt fortuit de l'émetteur durant le fonctionnement ou la modification des réglages.

Le menu

La série evolution wireless ew 500 G2 de Sennheiser se désigne par la commande intuitive, uniformisée, des apparêls. Il devient ainsi possible d'intervenir dans le fonctionnement même en situation de stress, comme sur scène ou en cours d'émission.

Les touches

Touches	Mode	Fonction de la touche dans le mode respectif
ON/OFF	Affichage standard	Mettre le récepteur en marche et à l'arrêt
	Menu	Abandonner la saisie et returner à l'affichage standard
	Zone d'entrée	Abandonner la saisie et returner à l'affichage standard
SET	Affichage standard	Aller de l'affichage standard au menu
	Menu	Aller du menu à la zone d'entrée d'une option sélectionnée
	Zone d'entrée	Mémoriser les réglages et returner au menu
▲/▼	Affichage standard	Sans fonction
	Menu	Aller à l'option précédente (▲) ou suivante (▼)
	Zone d'entrée	Modifier les valeurs d'une option: Sélection possible (▲/▼)

Vue d'ensemble des options

Affichage	Fonction
BANK	Changer de banque de canaux
CHAN	Changer de canal dans la banque de canaux
TUNE	Régler la fréquence d'émission pour la banque de canaux "U" (User Bank)
SENSIT	Régler la sensibilité (AF)
DISPLAY	Changer l'affichage standard
PHANTO	Mettre l'alimentation fantôme pour microphones à condensateur en marche/à l'arrêt
NAME	Entrer un nom
RESET	Rétablit tous les réglages d'usine
PILOT	Activer/désactiver la transmission du signal pilote
LOCK	Activer/désactiver le verrouillage des touches
EXIT	Quitter le menu et returner à l'affichage standard

Utiliser le menu

Ce chapitre décrit, à l'exemple de l'option "TUNE", la manière d'effectuer des réglages dans le menu.

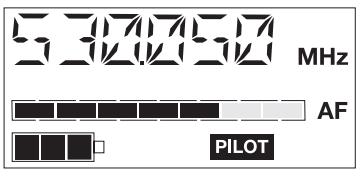

Lorsque l'appareil a eté mis en marche, l'affichage standard apparait.

Aller au menu

Appuyez sur la touche SET. Vous passez alors de l'affichage standard au menu. La dernière option utilisée clignote.

Sélectionner une option

Sélectionnez avec les touches / l'option dans laquelle vous souhaitez effectuer des réglages.

Appuyez sur la touche SET pour acceder à la zone d'entrée de l'options. Le réglage momentané, qui peut être modifié, clignote sur l'afficheur.

Modifier les réglages

Modifiez les réglages avec les touches / .

Avec une brève pression sur la touche, la valeur suivantou précédente est affichée. Si vous maintenez la touche ou▼ enforcée dans les options "CHAN", "TUNE" et "NAME", la valeur affichée change en continu (fonction de répétition). La valeur souhaïée peut ainsi êtreatteinte rapidement et facilement dans les deux directions.

Mémoriser les entrées

Appuyez sur la touche SET pour mémoriser durablement un réglage. L'afficheur indique "STORED" à titre de confirmation. La première option utilisée est ensuite de nouveau affichée.

STUREI

En règle générale, les réglages sont pris en compte immédiatement dans toutes les options. A l'exception des options "BANK", "CHAN", "TUNE" et "RESET". Les modifications n'y prenent effet qu'aupres avoir été mémorisées et que l'afficheur ait indiqué "STORED".

Quitter le menu

L'option "EXIT" permet de quitter le menu et de returner à l'affichage standard.

EXIT

Si vous appuyez de manière brève sur la touche ON/OFF dans le menu, l'entrée est arrêtée (fonction ESC) et vous returnnez à l'affichage standard sans qu'aucune modification n'ait été effectué, avec les derniers réglages mémorisés.

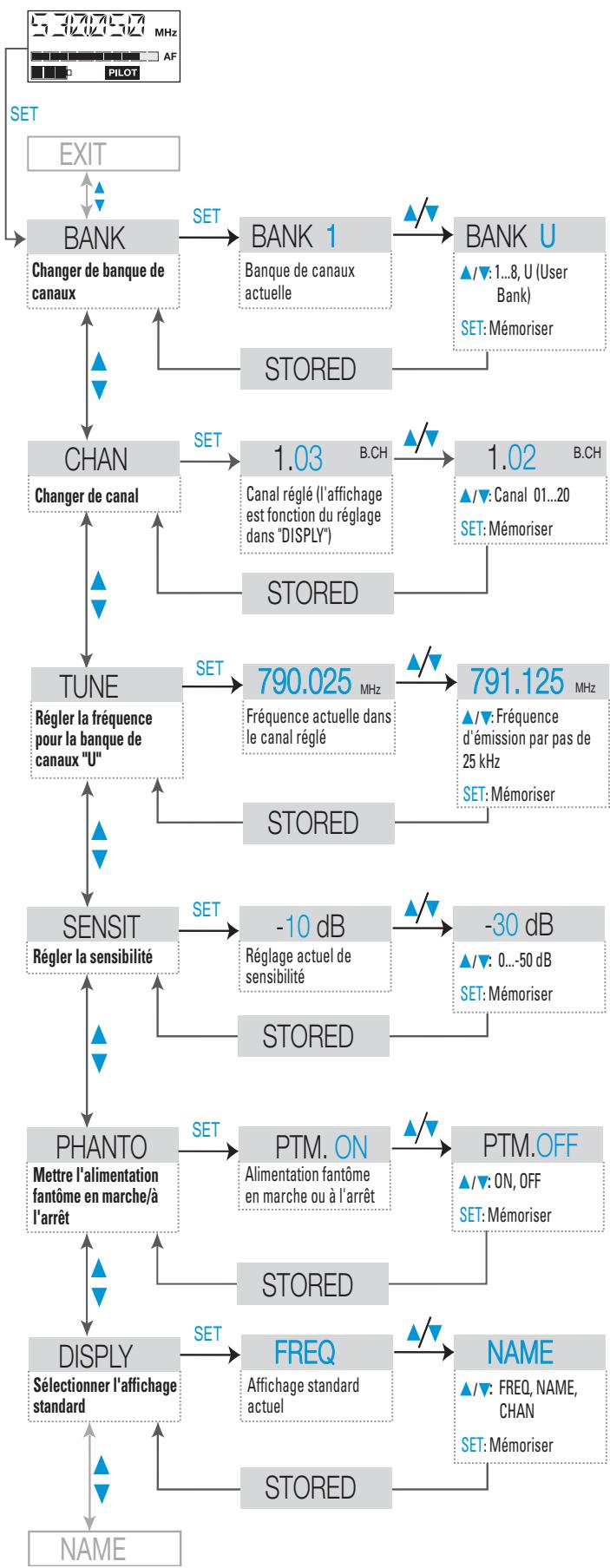

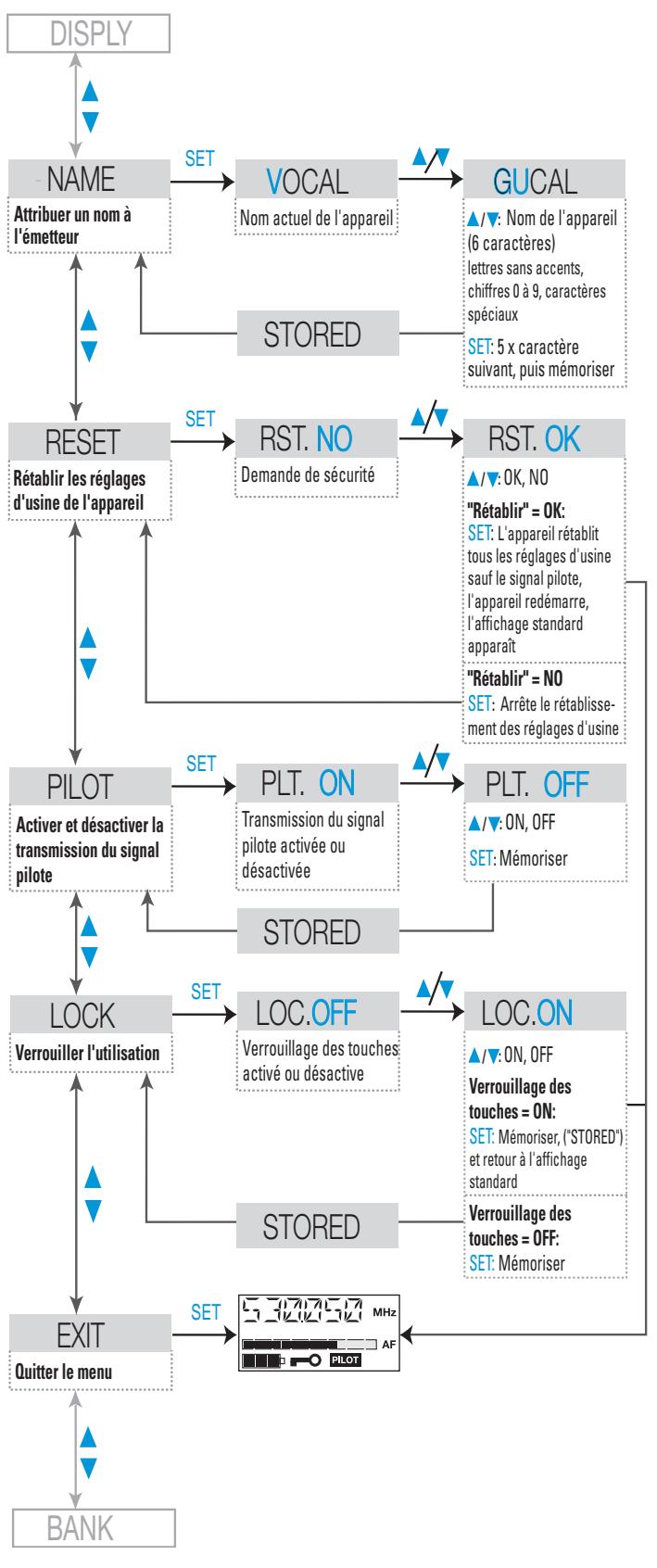

Le menu de l'émetteur plug-on

Consignes de réglage pour le menu

Sélectionner la banque de canaux - BANK

L'émetteur possède neuf banques de canaux que vous pouvez sélectionner dans l'option "BANK". Les banques de canaux "1" à "8" possèdent respectivement jusqu'à 20 canaux avec respectivement une fréquence préréglée à l'usine (voir "Le système de banque de canaux" page 62). La banque de canaux "U" (User Bank) possède jusqu'à 20 canaux libres pour lesquels vous pouvez sélectionner etémoriser une fréquence.

Si vous allez d'une banque de canaux à l'autre, le canal le plus bas est automatiquement affché.

Changer de canal - CHAN

Dans l'option "CHAN" vous pouvez commuter entre les canaux dans une banque de canaux. Observe les indications suivantes pour lechioix d'un canal :

Si l'émetteur est utilisé avec un récepteur de la série ew 500 G2 dans un circuit de transmission, vousdezvez régler le même canal pour le récepteur et pour l'émetteur.

Le mode multi-canal

Le récepteur permet de réaliser avec des émetteurs de la série ew 500 G2 des circuits de transmission pour des installations multi-canal. N'utilisez pour le mode multicanal que les canaux libres d'une banque de canaux.

Nous recommendons d'effectuer un Auto-Scan avant la mise en service avec un récepteur de la série ew 500 G2 (voir notice d'utilisation du récepteur).

Régler les fréquences pour les canaux de la banque de canaux "U" - TUNE

L'option "TUNE", qui vous permit de sélectionner et deéménoriser des fréquences dans la banque de canaux "U" (User Bank), convient idéalement pour régler rapidement une fréquence :

Lorsque you've reglé une banque de canaux "1" à "8" et que vous sélectionnez l'option "TUNE", l'émetteur se met automatiquement sur le canal 01 de la banque de canaux "U". Le message "U.01" apparait alors brievement sur l'afficheur.

L21

Réglez avec les touches / la fréquence d'émission souhaitation. Pour ce faire, vous pouvez modifier la fréquence par pas de 25~kHz sur une largeur de bande maximale de 36MHz . Vous trouverez les fréquences adéquates dans le tableau de fréquences joint.

Régler la sensibilité - SENSIT

Réglez la sensibilité de l'émetteur dans l'options "SENSIT". La sensibilité d'entrée de l'émetteur sera modifiée.

La sensibilité à l'entrée est trop élevé quand une saturation du circuit de transmission se produit en cas de communication proche, de voix ou de passages musicaux forts. Si le niveau d'entrée audio est trop élevé sur l'émetteur (AF-Peak) l'affichage du niveau audio (AF) ⑧ indique la valeur maximale.

En revanche, si la sensibilité régée est trop faible, le signal du circuit de transmission ne sera pas assez puissant. Le signal est alors entaché de bruit.

La sensibilité est correctement régée si l'affichage du niveau audio (AF) ⑧ n'indique le niveau maximal que dans les passages les plus forts.

Remarque :

Pour contrôler la sensibilité régée, l'affichage audio (AF) de l'émetteur indique le niveau audio même lorsque l'émetteur est mis en sourdine.

Partez des valeurs individues suivantes pour un prééglage approximatif :

• Musique/chant fort: -30 à -20 dB
• Animation: -20 à -10 dB
• Interview: -10 à 0 dB

Pour permettre d'utiliser également les microphones à condensateur directionnels particulièrement sensibles, l'émetteur SKP 500 G2 possède une plage de sensibilité accrue de 20 dB.

Pour les microphones à condensateur directionnels enchichés, vous pouvez partir, pour le prééglage approximatif, des valeurs individales suivantes :

• Musique/chant fort: -50 à -40 dB
• Animation : -40 à -30 dB
• Interview: -30 à -20 dB

Mettre l'alimentation fantôme en marche/à l'arrêt - PHANTO

L'émetteur peut alimenter des microphones actifs tels que microphones à condensateur sans propre alimentation avec une source externe de 48 V. Cette alimentation fantôme est désignée par "P48" et mise en marche ou à l'arrêt dans l'options "PHANTO". Les microphones dynamiques ne nécessitent pas cette alimentation, mais ne sont pas non plus affectés par l'alimentation fantôme. Toutefois nous vous recommendons de couper l'alimentation fantôme si vous raccordez un microphone dynamique sinon le temps de fonctionnement des piles ou du pack accu BA 2015 se réduit.

Modifier l'affichage standard - DISPLAY

L'option "DISPLAY" permet de modifier l'affichage standard.

Affichage standard sélectionnable	Affichage
"FREQ"	MHz AF PILOT
"NAME"	AF PILOT
"CHAN"	B.CH AF PILOT

Entrer un nom - NAME

Dans l'option "NAME", vous pouvez entrer un nom de votrechoix pour I'emettereur. On utilise souvent le nom dumusicien pour lequel les réglages ont été effectués.

Le nom peut être visualisé dans l'affichage standard. Il peut composer six caractères au maximum et se compose de :

• lettres à l'exception des accents,
• chiffres 0 à 9,
• caractères spéciaux et espaces.

Procedez de la maniere suivante:

Après être allé dans la zone d'entrée de l'options, la première position clignote d'abord sur l'afficheur.

Vous pouvez maintainant selectionner un caractère avec les touches / . Avec une brève pression sur la touche, le caractère suivant ou précédent est affchéé. Si vous gardez la touche enforcée, l'affichage change en continu.

Appuyez sur la touche SET pour aller à la position suivante et Sélectionnéz le caractère suivant.
Lorsque you've entered les six caractères d'un nom, memorisez l'entrée avec la touche SET et returnez au menu.

Rétablir les réglages usine - RESET

L'option "RESET" yous permit de rétabir les réglages d'usine. Seul le réglage du signal pilote est conservé. Àpres rétablissement des réglages d'usine, l'émetteur redémarre et l'affichage standard apparait de nouveau.

Activer/désactiver la transmission du signal pilote - PILOT

Dans l'option "PILOT" vous pouvez activer/désactiver la transmission du signal pilote.

Le signal pilote assiste la fonction anti-bruit (Squelch) du récepteur. Ceci permet d'éviter les interférences dues aux signaux radio émis par d'autres apparèils. La fréquence du signal pilote est inaudible. Cette fréquence est transmise par l'émetteur et analysée par le récepteur.

Les émetteurs de première génération de la série ew 500 ne transmettent pas de signal pilote et les récepteurs de première génération ne peuvent pas analyser le signal pilote. Vous pouze toutefois utiliser l'émetteur avec un récepteur de la première génération en observant les indications suivantes :

• Emetteur de la génération 2 et récepteur de la génération 2 :
  Activez le signal pilote sur l'émetteur et le récepteur.
• Combinaison (émetteur de la génération 1/recepteur de la génération 2 ou inversement) :

Désactivez le signal pilote sur l'émetteur et le récepteur de la génération 2.

Activer/désactiver le verrouillage des touches - LOCK

L'option "LOCK" permet d'activer et de désactiver le verrouillage des touches.

Le verrouillage des touches empêche une mise à l'arrêt fortuite des émetteurs durant le fonctionnement ou la modification des réglages. La clé ⑦ dans l'affichage standard indique que le verrouillage des touches est activé.

Pour désactiver le verrouillage des touches, appuyez d'abord sur la touche SET. Sélectionnez ensuite "LOC.OFF" avec les touches / . Si vous confirmez votre sélection avec SET, les touches sont déverrouillées.

Quitter le menu - EXIT

L'option "EXIT" permet de quitter le menu et de returner à l'affichage standard.

En cas d'anomalies

Liste de contrôle des anomalies

Problème	Cause possible	Remède possible
Pas d'affichage de fonctionnement	Piles usées ou pack accu décharge	Changer les piles ou charger le pack accu
Pas de signal radio	Canal différent pour l'émetteur et le récepteur	Régler le même canal pour l'émetteur et le récepteur
	La portée de la liaison radio est dépassée	Contrôler le réglage du seuil de squelch ou réduire la distance entre l'antenne de réception et l'émetteur
Signal radio spécifique, pas de signal sonore, l'affichage "MUTE" est allumé sur l'afficheur	L'émetteur est en sourdine (MUTE)	Désactiver la mise en sourdine
	Le seuil de squelch du récepteur est trop élevé	Réduire le réglage du seuil de squelch
	L'émetteur n'envoiè pas de signal pilote	Activer la transmission du signal pilote
Le signal sonore est noyéd dans le bruit de fond	La sensibilité de l'émetteur est trop faible	voir "Régler la sensibilité" page 78
	Le niveau de sortie du récepteur est trop faible	Augmenter le niveau de la sortie ligne
Le signal sonore est déformé	La sensibilité de l'émetteur est trop élevé	voir "Régler la sensibilité" page 78
	Le niveau de sortie du récepteur est trop élevé	Régler le niveau de la sortie ligne

Appelez vous partirnaire Sennheiser si vous rencontres des problèmes non répertoriés dans le tableau ou qui ne peuvent être résolus avec les solutions proposées.

Recommendations et conseils

... pour l'émetteur plug-on

• Utilisez un microphone à corps métallique. Le corps sert d'antenne.
• La distance par rapport à la bouche permet de modifier la reproduction du grave.
  Assurez-vous que la sensibilité de l'émetteur est régée correctement pour avoir un son optimal.

... pour une réception optimale

• La portée de l'émetteur dépend des conditions locales. Elle peut varier de 10m à 150m . L'espace entre l'antenne émettrice et l'antenne réceptrice doit si possible être dégagé.
• Observe la distance minimale recommendée de 5 m entre l'antenne émettrice et l'antenne réceptrice. Vous évitez ainsi une saturation HF du récepteur.

... pour l'utilisation d'une installation multi-canal

• Vous ne pouvez utiliser pour le multi-canal que les canaux d'une même banque de canaux. Chaque banque de canaux "1" à "8" contient des fréquences prérégliées, compatibles entre elles. Vous trouvez d'autres combinaisons de fréquences dans le tableau des fréquences joint et pouvez les sélectionner dans la banque de canaux "U" par l'option "TUNE".
• Lorsque vous utilisez plusieurs émetteurs, il est possible d'éviter les interférences dues à une distance insuffisante entre les émetteurs. Les émetteurs doivent être espacés d'au moins 20 cm.

Entretien et maintenance

Nettoyez de temps en temps l'émetteur à l'aide d'un chiffon légèrement humide.

Remarque :

N'utilisez jamais de solvant ou de détergent.

Caracteristiques techniques

Caracteristique HF
Modulation	FM large bande
Gammes de fréquences	518-554, 626-662, 740-776, 786-822, 830-866 MHz
Fréquences d'émission	8 banques de canaux avec respectivement jusqu'à 20 canaux préréglés
	1 banque de canaux avec jusqu'à 20 canaux auchioix (1440 fréquences, réglables à pas de 25 kHz)
Commutation de largeur de bande	36 MHz
Excursion nominale / crête	±24 kHz / ±48 kHz
Stabilité de fréquence	≤ ±15 ppm
Puisance de sortie HF sur 50 Ω	typique 30 mW
Caracteristique BF
Système compresseur-expanseur	Sennheiser HDX
Réponse en fréquence BF	40-18.000 Hz
Rapport signal/bruit (1 mV, excursion crête)	≥ 110 dB(A)
DHT (excursion nominale, 1 kHz)	≤ 0,9 %
Tension d'entrée max. (excursion crête)	2,8 Veff (asym.)
Généralités
Alimentation	2 piles rondes AA, 1,5 V ou pack accu BA 2015
Tension nominale	2,4 V
Alimentation fantôme du microphone	48 V ±4 V (à 2 mA)
Consommation :
• à tension nominale	≤ 170 mA
• et alimentation fantôme en marche	≤ 290 mA
• avec l'émetteur à l'arrêt	≤ 250 μA
Autonomie :
• avec des piles	> 8 h
• avec des piles et alimentation fantôme en marche	> 5 h
• avec le pack accu	> 8 h
• avec le pack accu BA 2015 et alimentation fantôme en marche	> 5 h
Plage de température	-10 °C à +55 °C
Dimensions [mm]	105 x 43 x 43
Poids (avec piles)	env. 195 g

Accessoires

BA 2015 Pack accu

L 2015 Chargeur pour pack accu BA 2015

POP 1 Sac de ceinture

CC 2 Housse de transport pour SET

DEUTSCH

La période de garantie pour ce produit Sennheiser est de 24 mois à compter de la date d'achat. Sont exclues, les batteries rechargeables ou jetables livrées avec le produit. En raison de leurs caractéristiques ces produits ont une durée de vie plus courte liée principalement à la fréquence d'utilisation.

La période de garantie commence à la date de l'achat. Pour cette raison, nous vous recommendons de conserver votre facture comme preuve d'achat. Sans cette preuve – qui est vérifiée par Sennheiser – aucune prise en compte de la garantie ne pourrait être retenue.

La garantie comprend, notamment, la remise en etat de fonctionnement du matériel par la réparation ou le remplacement des pieces défectueuses ou dans le cas où la réparation n'est pas possible, par échange du matériel. L'utilisation inadéquate (mauvaise utilisation, dégâts mécaniques, tension électrique incorrecte), sont exclus de la garantie. La garantie est invalidée en cas d'intervention par des personnes non autorisées ou des stations de réparation non agrées.

Pour faire jouer la garantie, returnez l'appareil et ses accessoires, accompagne de la facture d'achat, a votre distributeur/agree. Pour éviter des dégats durant le transport il est recommendé d'utiliser l'emballage d'origine.

Votre droit légal de recours contre le vendeur n'est pas limité par cette garantie. La garantie peut être revendiquée dans tous les pays à l'extérieur des États-Unis à condition qu'aucune loi nationale n'en invalide les termes.

ITALIANO

dont conformes aux prescriptions fondamentales dans la Directive de la CEE 89/336/EEC or la Directive R&TTE 1999/5/EC.

Pourmettre en pratique dans la règlede l'art les prescriptions des Directives de la CEE, il a été tenu compte des normes suivantes:

Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays.

Nota:
