EMP-X3 - Vidéoprojecteur EPSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LCD
Résolution native	XGA (1024 x 768 pixels)
Luminosité	2000 lumens
Contraste	500:1
Technologie d'affichage	LCD
Durée de vie de la lampe	3000 heures (mode normal), 4000 heures (mode éco)
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	300 x 230 x 90 mm
Poids	2.5 kg
Connectivité	VGA, S-Video, Composite, HDMI (selon modèle)
Fonctions principales	Projection d'images, vidéos et présentations
Entretien et nettoyage	Nettoyage régulier du filtre à air, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Lampe de projecteur, filtre à air, télécommande
Sécurité	Protection contre la surchauffe, verrouillage de sécurité pour la lampe
Informations générales	Idéal pour les présentations en milieu professionnel et éducatif

FOIRE AUX QUESTIONS - EMP-X3 EPSON

Pourquoi mon projecteur EPSON EMP-X3 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état et que l'interrupteur d'alimentation est activé.

L'image projetée est floue. Que faire ?

Essayez d'ajuster la mise au point en utilisant la molette de mise au point située sur le projecteur. Assurez-vous également que le projecteur est à la bonne distance de l'écran.

Comment changer l'ampoule du projecteur EPSON EMP-X3 ?

Éteignez le projecteur et débranchez-le. Attendez que l'ampoule refroidisse, puis retirez le couvercle de l'ampoule en dévissant les vis. Remplacez l'ampoule par une nouvelle et remettez le couvercle en place.

Le son du projecteur ne fonctionne pas. Que dois-je vérifier ?

Assurez-vous que le volume du projecteur n'est pas au minimum ou coupé. Vérifiez également les connexions audio si vous utilisez des haut-parleurs externes.

Comment connecter mon ordinateur au projecteur EPSON EMP-X3 ?

Utilisez un câble VGA pour connecter votre ordinateur à l'entrée VGA du projecteur. Sélectionnez la source correcte sur le projecteur à l'aide de la télécommande ou du panneau de contrôle.

Mon projecteur affiche un message d'erreur. Que faire ?

Notez le code d'erreur affiché et consultez le manuel d'utilisation pour des instructions spécifiques. Cela peut indiquer un problème avec l'ampoule, la surchauffe ou d'autres problèmes techniques.

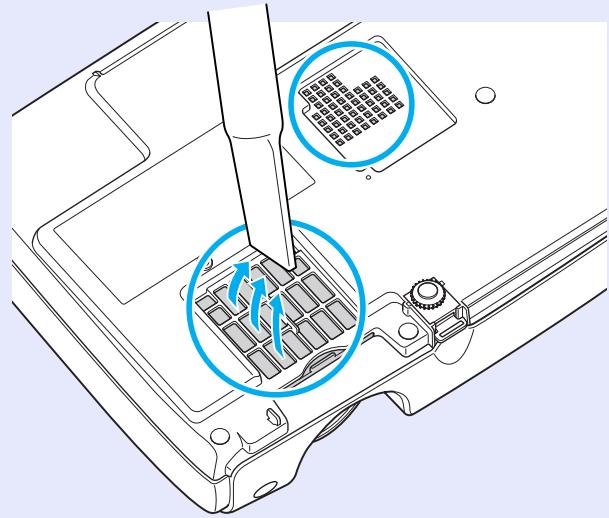

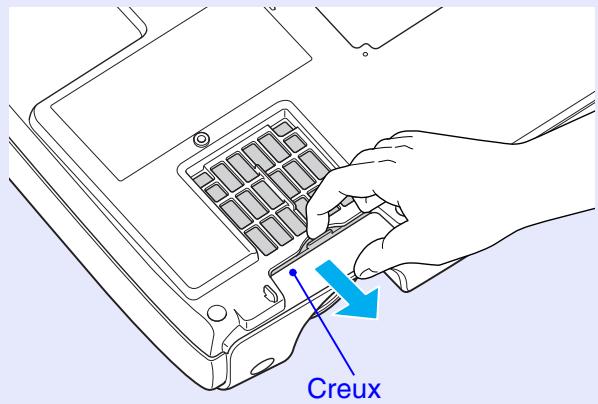

Comment nettoyer le filtre à air du projecteur ?

Éteignez le projecteur et débranchez-le. Retirez le couvercle du filtre à air, puis retirez le filtre. Nettoyez-le avec un aspirateur ou sous l'eau, puis laissez-le sécher complètement avant de le remettre en place.

Le projecteur ne détecte pas le signal vidéo. Que faire ?

Vérifiez que le câble vidéo est correctement connecté. Assurez-vous que l'appareil source est allumé et que la bonne source est sélectionnée sur le projecteur.

MODE D'EMPLOI EMP-X3 EPSON

Guide de l'utilisateur

PROJECTOR

EMP-82

EMP-62

EMP-X3

Procedure de projection

Ce document déscrit les opérations de base pour la préparation du projecteur avant l'utilisation et pour débuter la projection.

Installation

• Utilisation de la télécommande

Raccordement à un équipement video...........ii

Mise sous tension et projection iii

Aucune image n'est projetée. iii
- Réglage de la position et de la mise au point iii
- Mise hors tension du projecteur iii

Selectionnez la meilleure position pour l'image projetée en fonction de la distance de projection. Les valeurs sont indiquées à titre de référence uniquement.

Attention

Avant de commencer à installer le projecteur, lisez attentivement le fascicule intitulé Consignes de sécurité/Conditions d'application de la garantie internationale.

N.B.

Après la correction de la déformation trapézoidale, l'image projetée est plus petite.

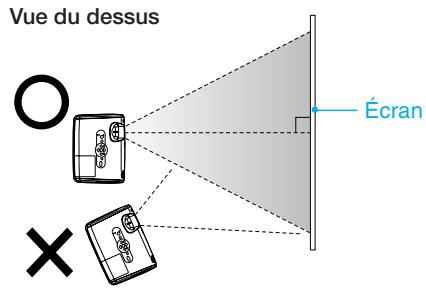

Si cette unité n'est pas orientée parallelement à l'écran, l'image projetée sera déformée et présente une forme trapezoidale.

Attention

Ne placez pas ce projecteur verticalement. Cela pourrait l'endommager.

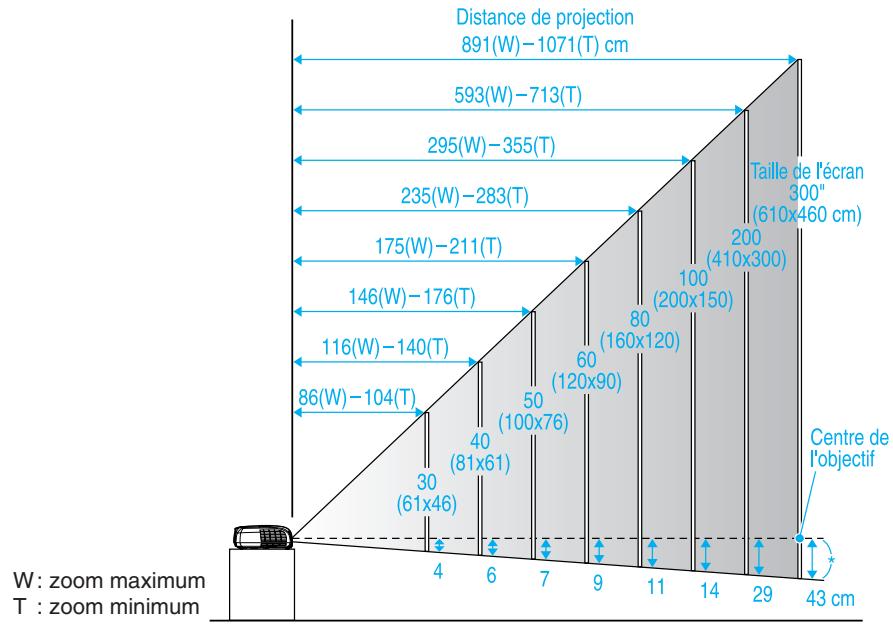

Utilisation du EMP-X3/82

* Distance entre le centre de l'objectif et la base de l'écran.

Utilisation du EMP-62

* Distance entre le centre de l'objectif et la base de l'écran.

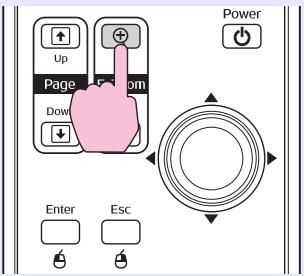

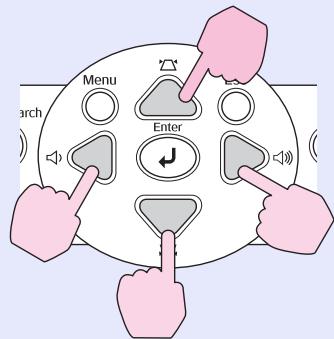

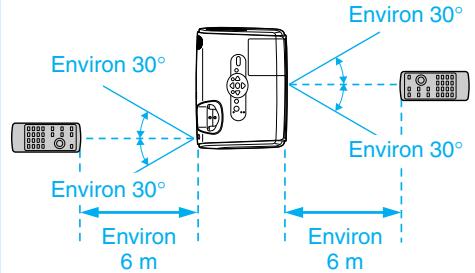

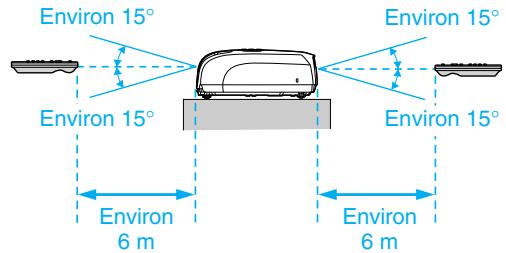

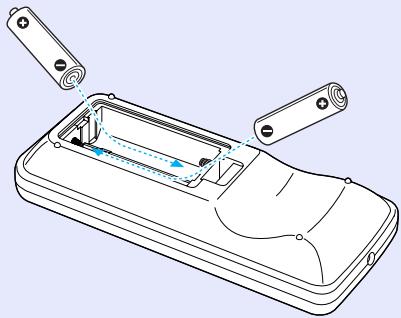

Utilisation de la télécommande

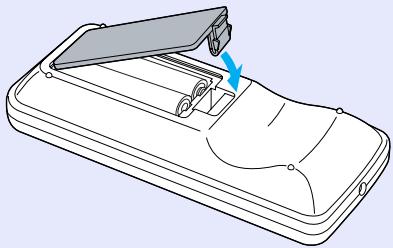

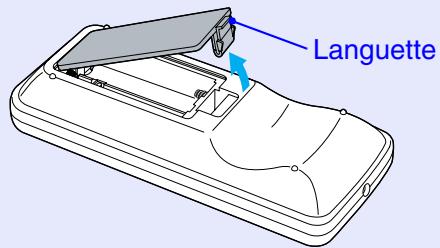

Installez les piles fournies.

Guide de l'utilisateur "Remplacement des piles"

Distance d'utilisation (droite et gauche)

Distance d'utilisation (haut et bas)

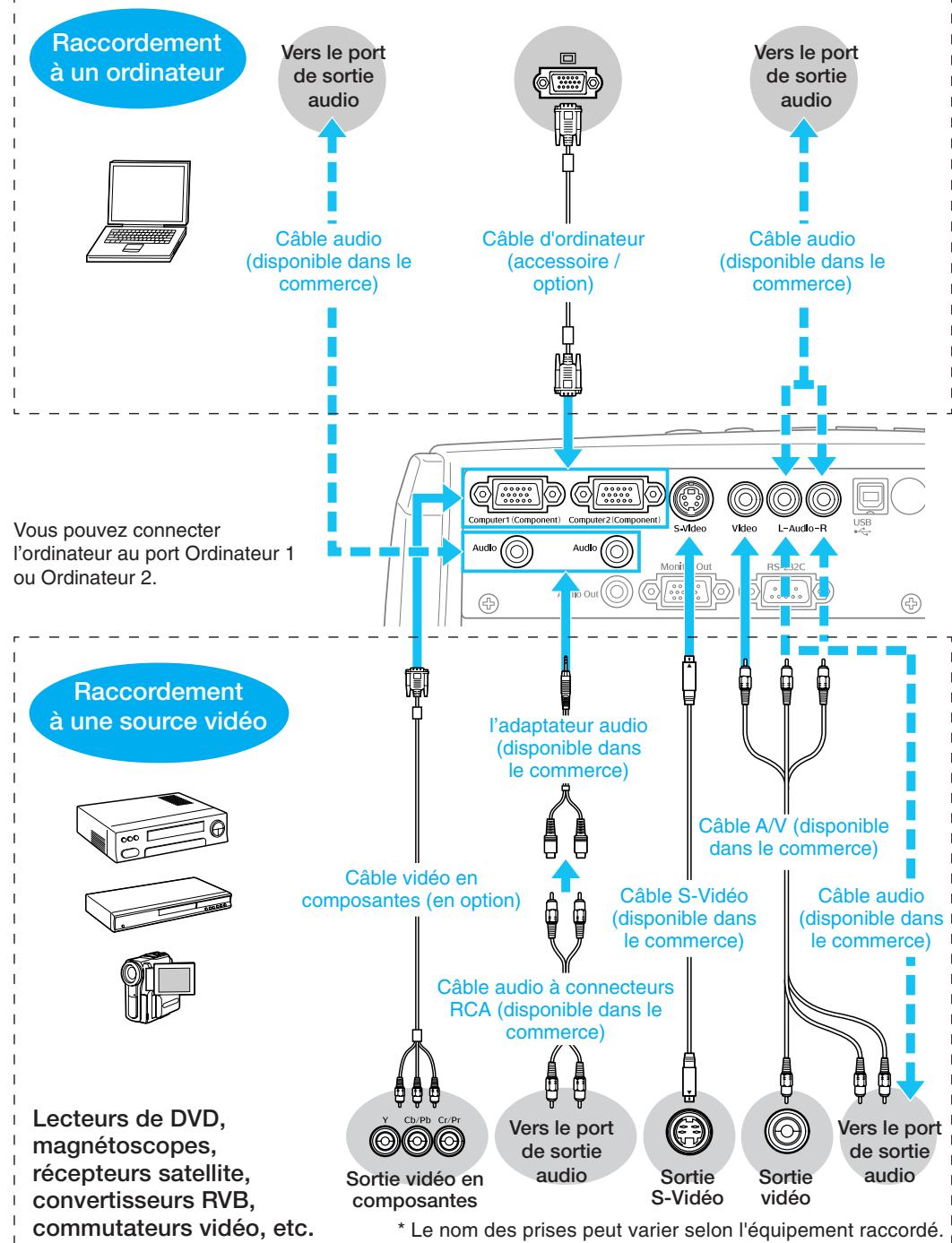

Raccordement à un équipement video

Attention

• Éteignez l'équipement raccardé. Les apparêls peuvent être endommages si vous les raccardez alors qu'ils sont sous tension.
  N'essayez pas de forcer l'insertion d'une fiche dans une prise de forme différente. Cela pourrait endommager le projecteur.

N.B.

Lorsque la source est équipée d'un connecteur spécifique, utilisez le cable fourni avec la source ou un cable du commerce.
- Veiliez à utiliser un cable audio stéroy à 2 minifiches RCA (G/D) portant la mention "résistance nulle" ou "résistance zéro".

Raccordement à une source video

Lecteurs de DVD, magnétoscopes, récepteurs satellite, convertisseurs RVB, commutateurs video, etc.

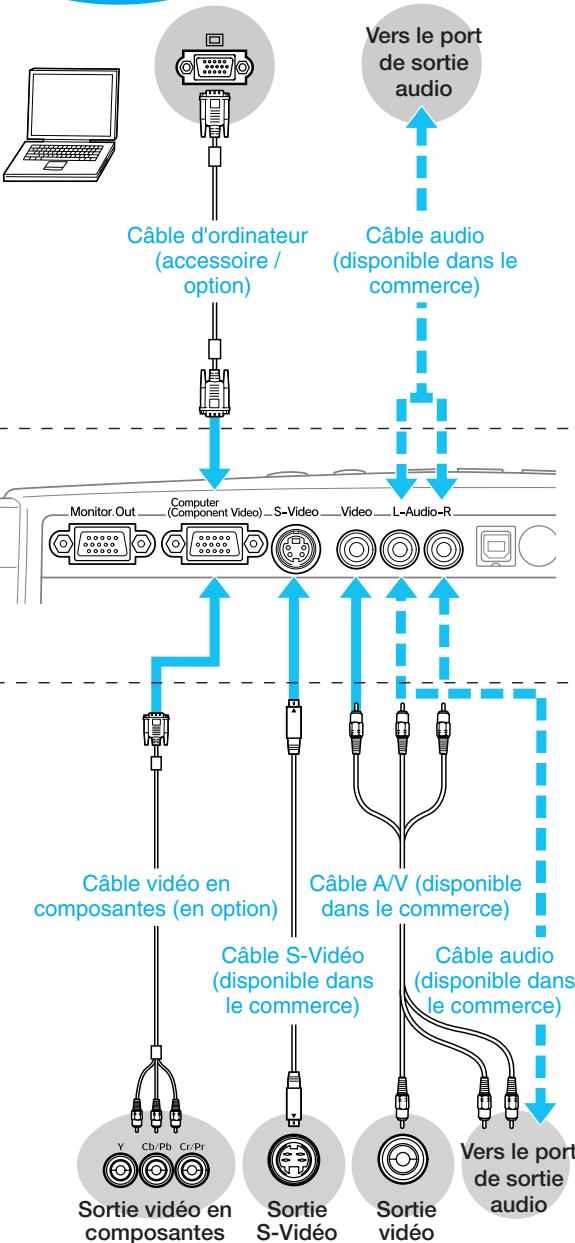

Utilisation du EMP-X3

Raccordement à un ordinateur

* Le nom des prises peut varier selon l'équipement raccordé.

Utilisation du EMP-82/62

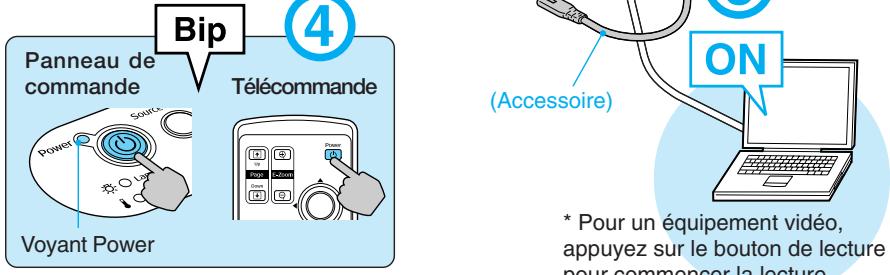

Mise sous tension et projection

N.B.

• Si la fonction "Direct Power On" est activée, l'appareil se met en marche quand le cordon secteur est brchéé.
  Lorsque l'altitude est supérieure à 1500 mètres (environ), assurez-vous que le paramètre "Mode haute alt." est activé.
  Guide de l'utilisateur "Menu Avance"

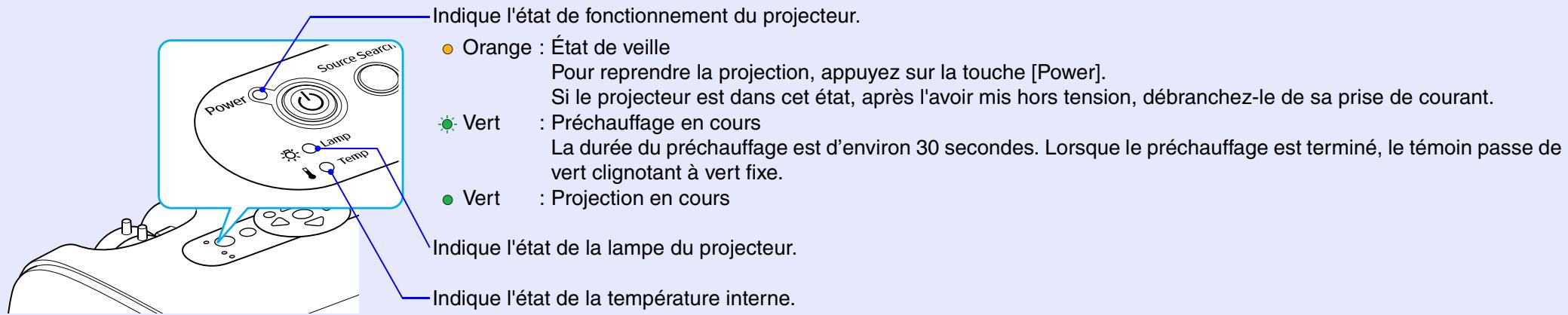

Signification des voyants

Allumé

Clignant

Orange

Attente

Appuyez sur pour commencer la projection.

Dans ce mode, vous pouvez débrancher le cordon secteur.

Vert

Prechauffage

Patientez
quelques
instants (environ 30 secondes).

Dans ce mode

l'enforcement de la touche

n'aeldom effect.

Vert

Projection

Aucune image n'est projetée

Pour portables et ordinateurs équipés d'un écran à cristaux liquides

Changez la source de sortie de l'ordinateur.
Maintenez la touche Fn
enforcée et appuyez sur la touche FO

appropriée (elle portant la mention / ). Ce réglage modifié, attendez quelques secondes avant que la projection commence.

"Guide de l'utilisateur" de l'ordinateur

* Si I'imag n'est pas projetee, appuyez sur Source Search

Pour équipements video lancez la lecture et appuyez sur Source Search

Examples
NEC	Fn + F3
Panasonic
SOTEC
HP	Fn + F4
TOSHIBA	Fn + F5
IBM	Fn + F7
SONY
DELL	Fn + F8
FUJITSU	Fn + F10
Macintosh	Effectuez le réglage du miroir ou la détention d'affichage. Selon le système d'exploitation utilisé, vous pouvez les sélectionner en appuyant sur F7.

Réglage de la position et de la mise au point (réglages initiaux ou après un déplacement)

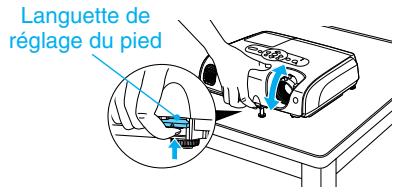

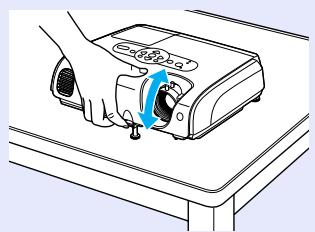

■ Élévation de l'angle de projection (réglage du pied avant)

Lorsque you déplacez le projecteur, veillez à ce que le pied avant soit rétracté.

N.B.

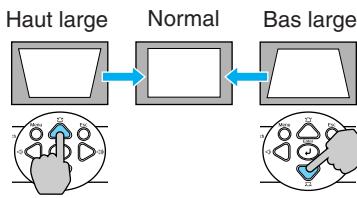

Correction de la déformation trapézoidale, plus vous regler l'inclinaison maximaque à 30^ environ*.

• Plus l'angle d'inclinaison est grand, plus la mise au point de l'image est difficile.
  Installes le projecteur selon un angle d'inclinaison inférieur.

Vou puez regler le pied avant pour élever l'angle de projection d'un maximum de 10^

N.B.

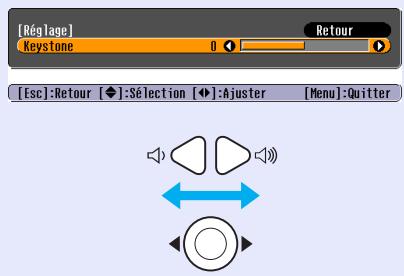

• Lorsque la fonction "Keystone auto." est reglee sur "Off" dans le menu configuration, la correction de la distorsion trapézoidale n'est pas effectue automatique. (EMP-82/62 uniquement)

• Vous pouvez également proceeder à la correction de la déformation trapézoidale dans le menu de configuration.

Guide de l'utilisateur "Menu Réglage"

• Maintenez enforcée et appuyez sur pendant plus d'une seconde pour rétablier la valeur de correction par défaut.
• Réglez l'inclinaison horizontale en tournant le pied arrêté gauche.

■ Mise au point

Après correction de la déformation trapezoidale ou réglage de la netteté, l'image peut nécessiter une mise au point.

Réglage du format de projection

Mise hors tension du projecteur

① Éteignez tous les équipements raccordés.
② Appuyez deux fois sur © sur la télécommande ou sur le panneau de commande.

dorme que vous avez entendu le double "bip" sonore de confirmation, débranchez le cordon secteur. Le projecteur consomme du courant meme s'il est etint. Remettez en place le cache de I'objectif.

• Si vous allumez le projecteur directement après l'avoir étéint, la projection débutera un peu plus tard que d'habitude.

1

Attention	Signale les procédures qui, si elles ne sont pas respectées, peuvent cause des blessures corporelles ou provoquer des dommages matériels.
N.B.	Informations supplémentaires qu'il peut être utile de connaître sur le sujet.
	Renvoiè à une page contenant des informations apparentées ou davantage de détails sur un sujet. Cliquez sur le numéro de la page pour afficher cette page.
	Indique que l'on pourrait trouver dans le glossaire la signification du ou des mots soulignés immédiatement à côté de ce symbole. Cliquez sur le ou les mots soulignés pour afficher l'entrée correspondante de la section "Glossaire" des "Annexes". p.74
Procédure	Indique une marche à suivre et l'ordre dans lequel effectuer les diverses opérations. La procédure indiquée doit être exécutée dans l'ordre des étapes numériétées.
[(Nom)]	Indique le nom des touches du panneau de commande ou de la télécommande. Exemple: touche [Esc]
"(Nom de menu)"	Désigne une option d'un menu de configuration. Example: "Image"- "Luminosite"

Dans ce Guide de l'utilisateur, les expressions "l'appareil", "le projecteur" (ou "cet apparéil", "ce projecteur") peuvent occasionnellement faire réference à des accessoires ou équipements disponibles en option et vendus séparément.

Procedure de projection

Installation
Utilisation de la télécommande.
Raccordement à un équipement videoi
Mise sous tension et projection iii
Aucune image n'est projetée iii
Réglage de la position et de la mise au point iii
Mise hors tension du projecteur iii

Particularités du projecteur 4

Noms et fonctions des différentes parties du projecteur ....6

Vue de l'avant/du dessus 6
Panneau de commande 7
Vue de l'arrière (projecteur EMP-X3) 8
Vue de l'arrière (projecteur EMP-82/62) 9

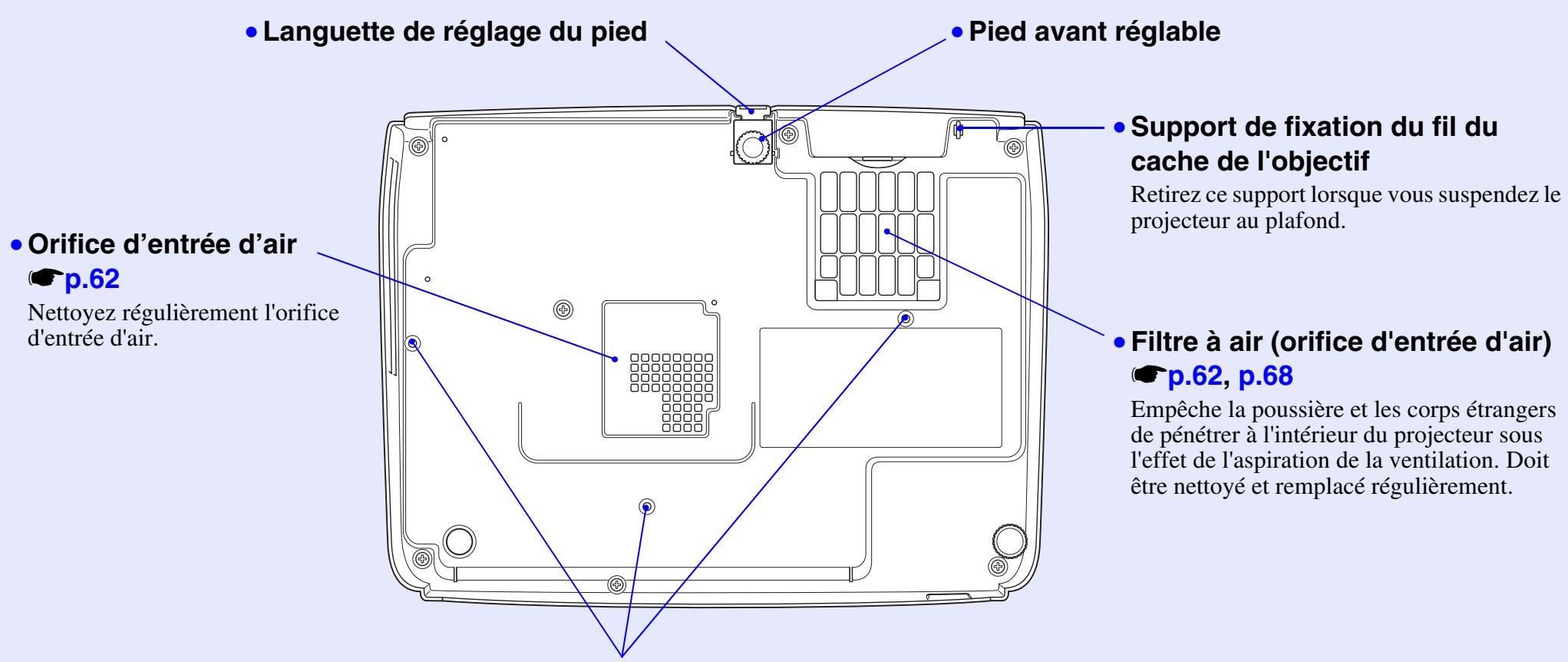

Base 10

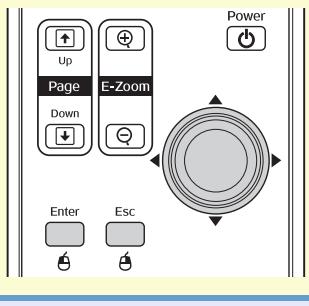

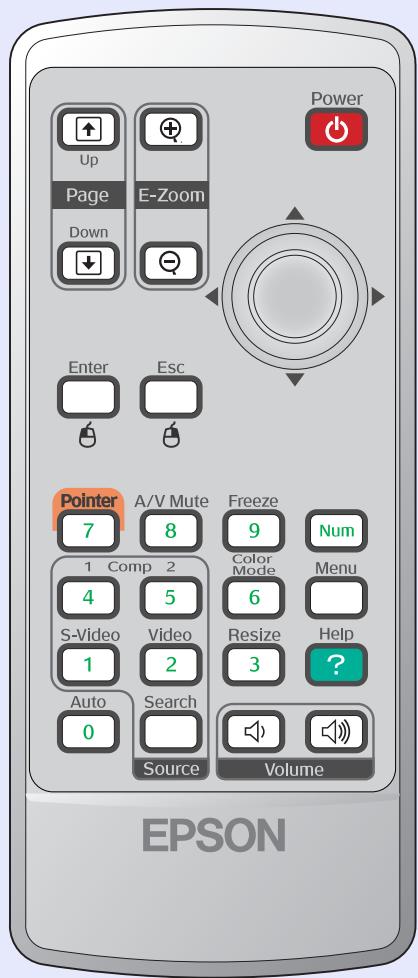

Télécommande 11

Réglage et changement d'image

Réglage de la qualité de l'image 13

Réglage des images provenant d'ordinateurs et des images video RVB 13
Sélection de la qualité de projection (Mode colorimétrique).... 16

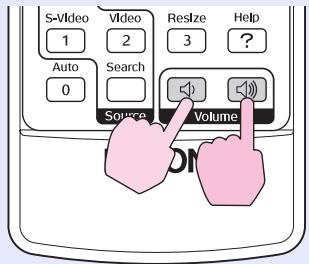

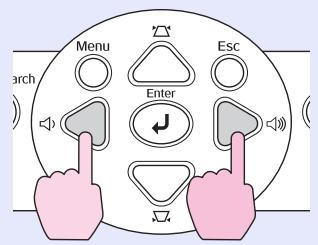

Réglage du volume sonore 18

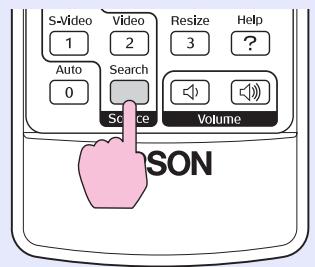

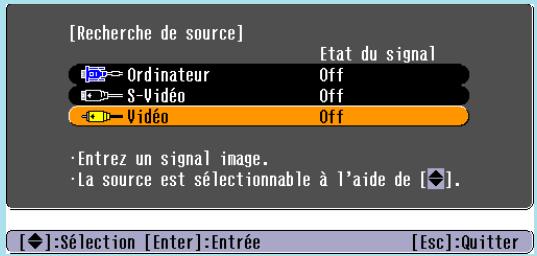

Modification de l'image projetée (Recherche de source) ....19

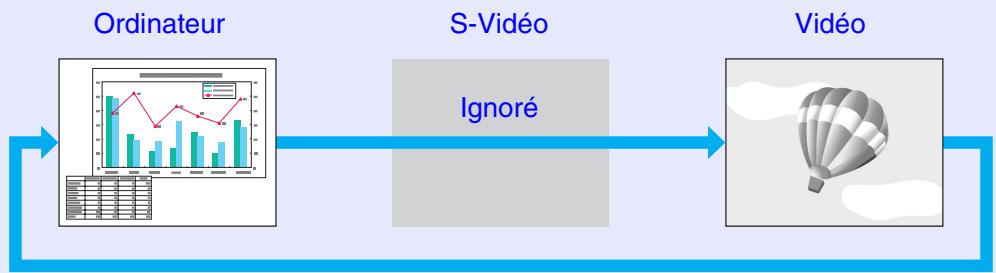

Détection automatique des signaux entrants et modification de l'image projetée (Recherche de source) 19

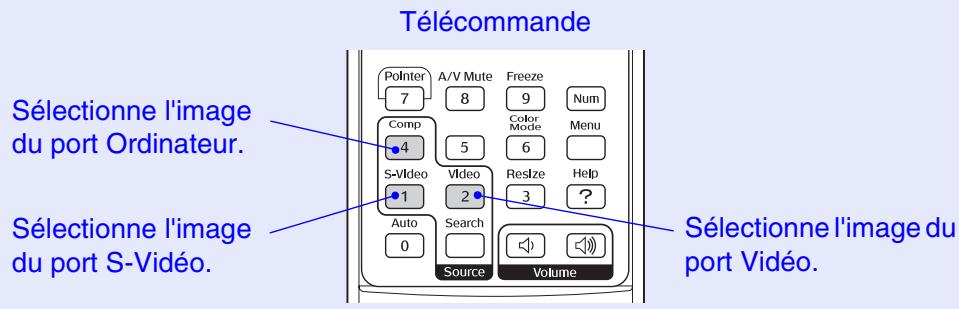

Modification directe à l'aide de la télécommande. 19

Fonctions utiles

Fonctions d'amélioration des projections 21

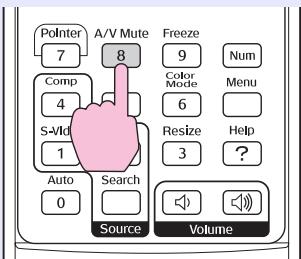

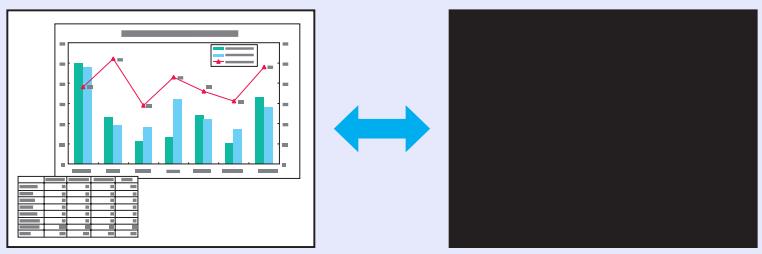

Mise en pause de l'image et du son (Pause A/V) 21

Arrêt sur image (Freeze) 21

Modification du Rapport largeur/hauteur (format) 22

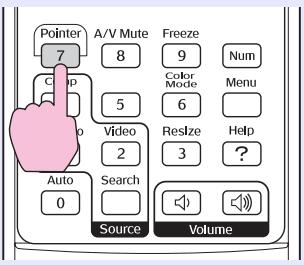

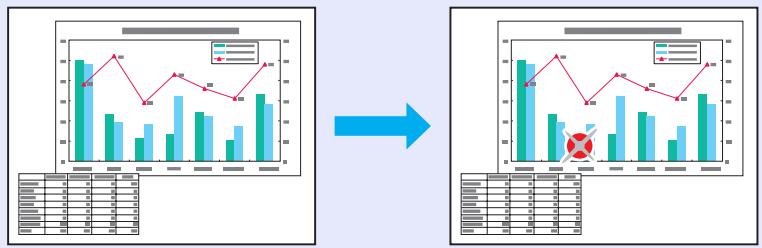

Affichage du pointeur (Pointeur) 23

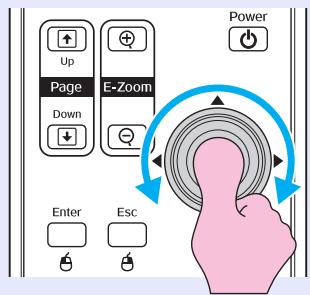

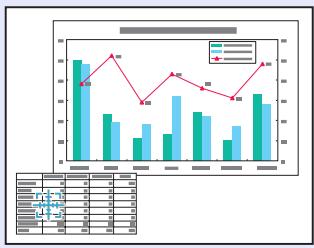

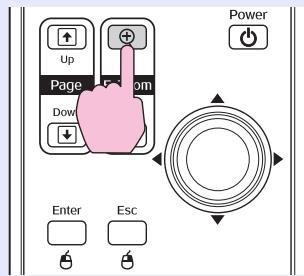

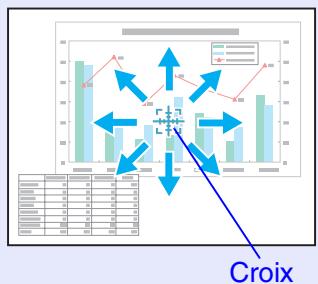

Agrandissement d'une partie de l'image (Zoomélectronique). 24

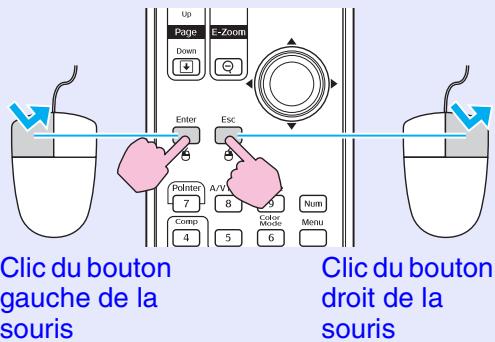

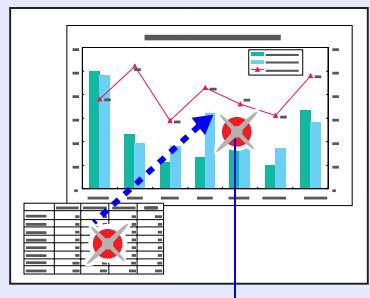

Utilisation de la télécommande pour déplacer le pointeur (Souris sans fil) 25

Fonctions de sécurité 27

Fonction antivol (Mot de passage protégé) 27

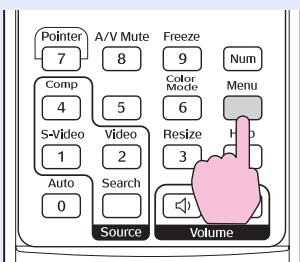

Verrouillage des touches de fonctionnement 30

Menu de configuration

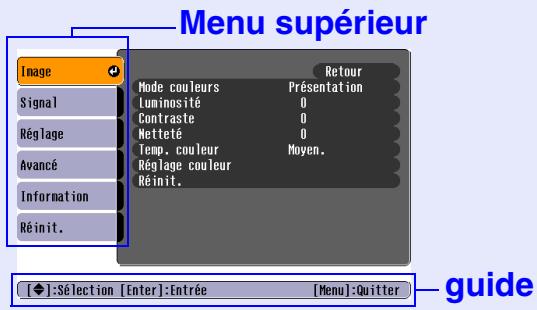

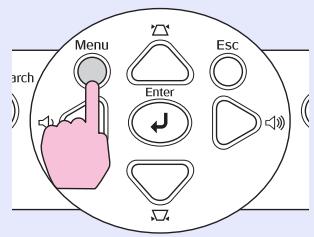

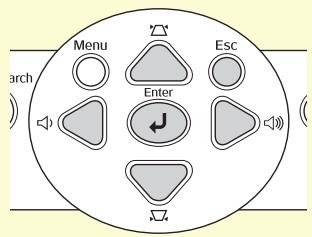

Utilisation du menu de configuration 33
Listedes fonctions 34

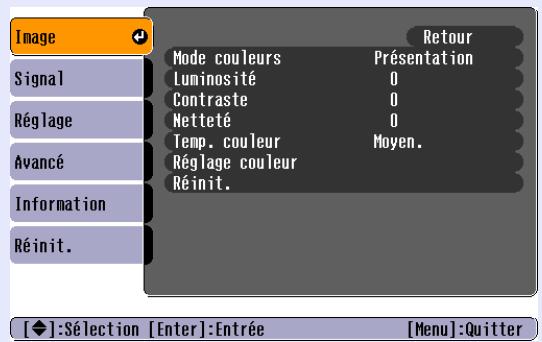

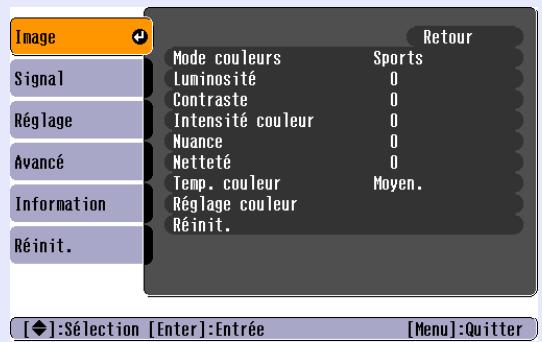

Menu "Image" 34

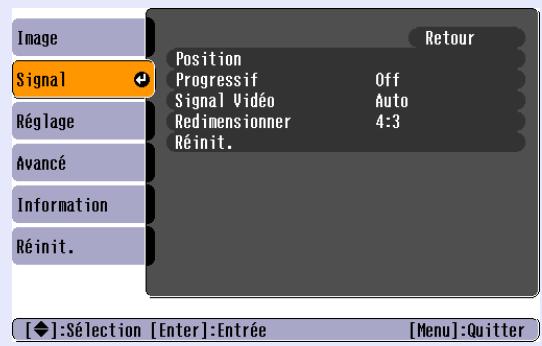

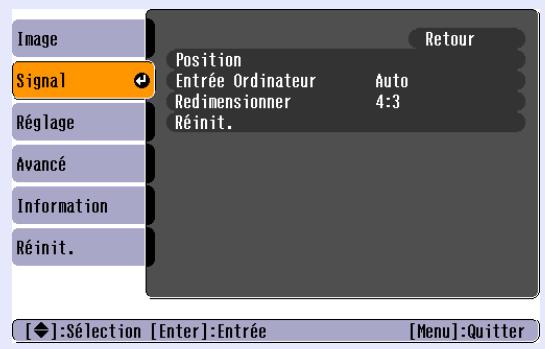

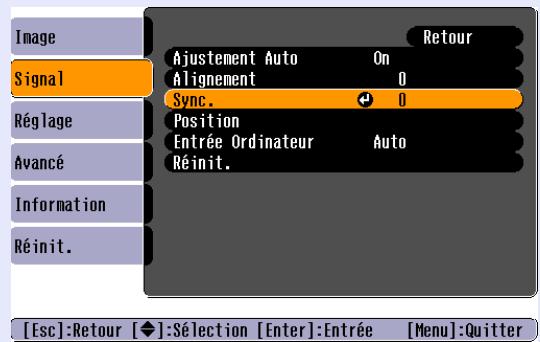

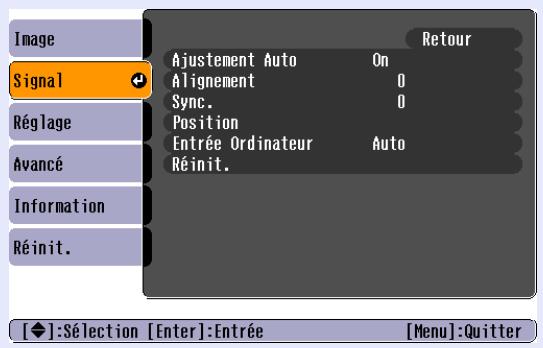

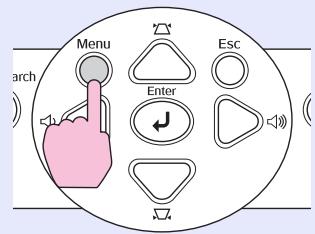

Menu "Signal" 36

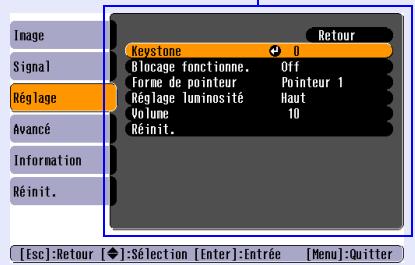

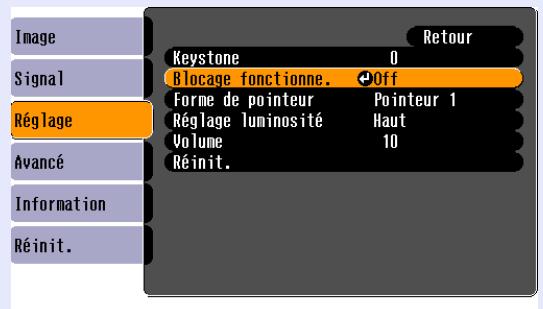

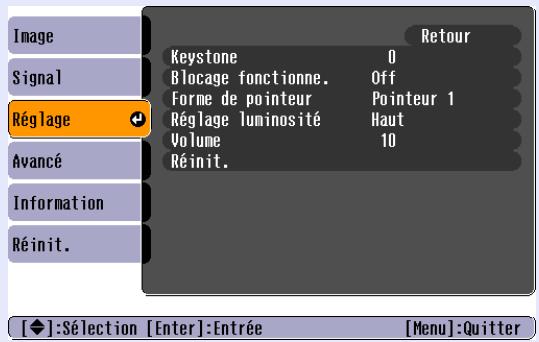

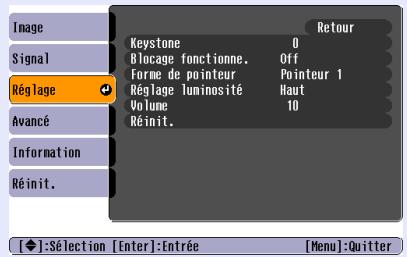

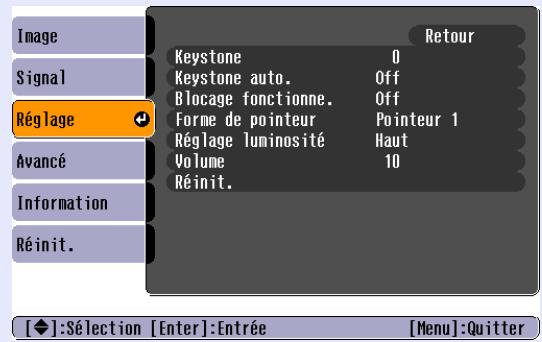

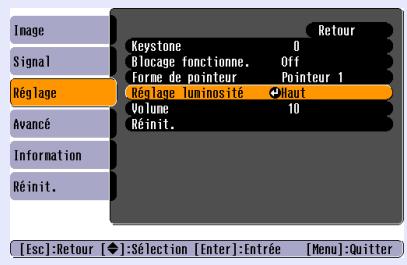

Menu "Réglage" 38

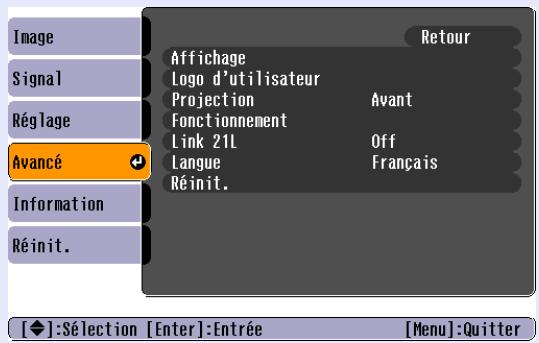

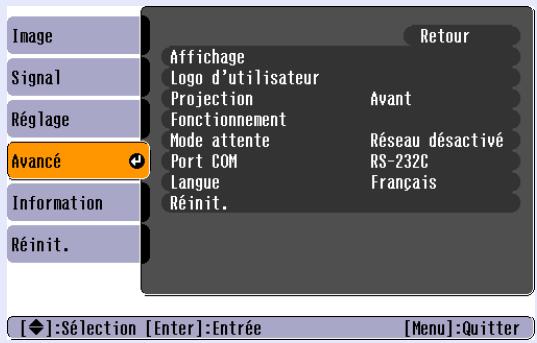

Menu "Avance" 39

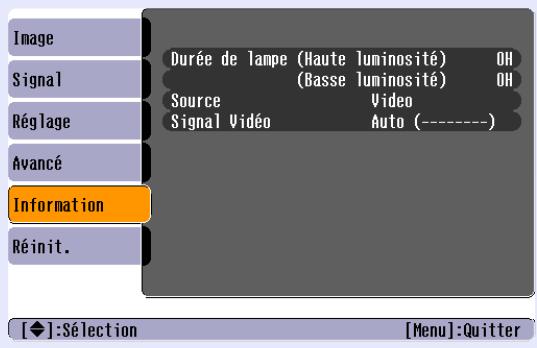

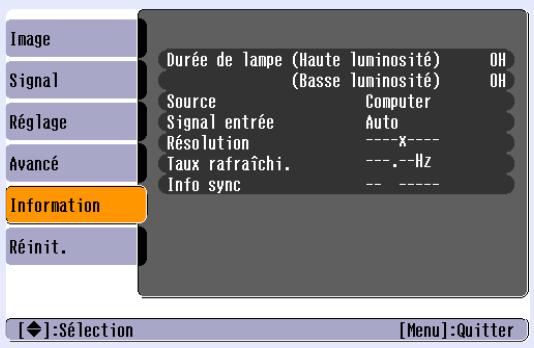

Menu "Information" 42

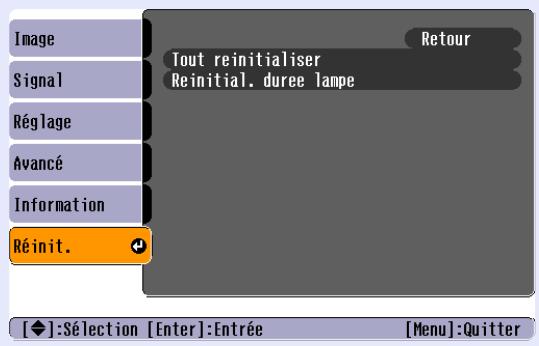

Menu"Réinit." 43

Dépannage

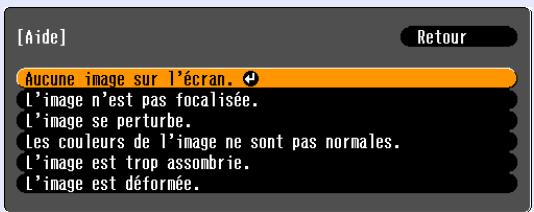

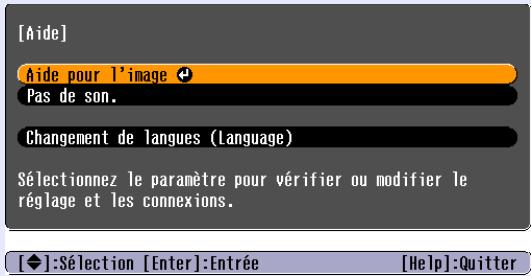

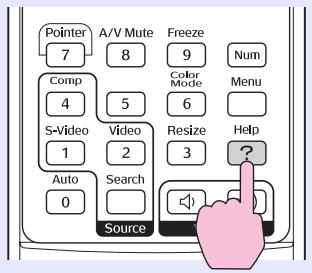

Utilisation de l'aide 45
En cas de probleme 47
Signification des voyants 47
Si les voyants n'indiquent rien d'util 50

Annexes

Installation 60

Installation et mise en service du projecteur 60

Maintenance 61

Nettoyage 61

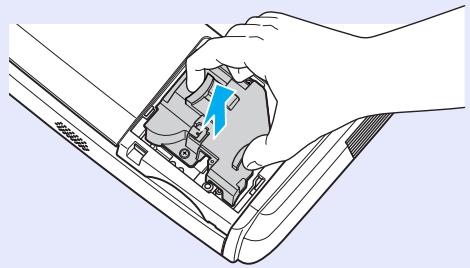

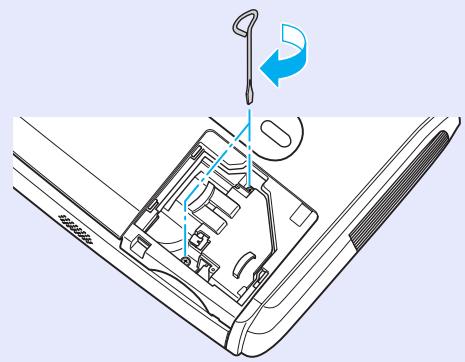

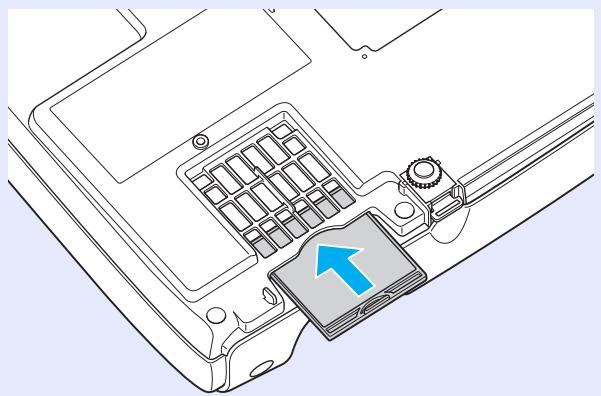

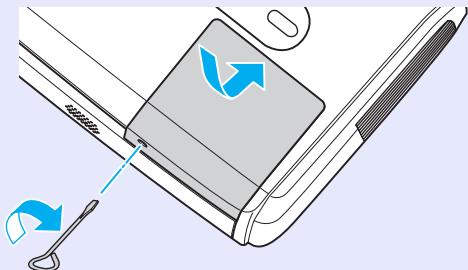

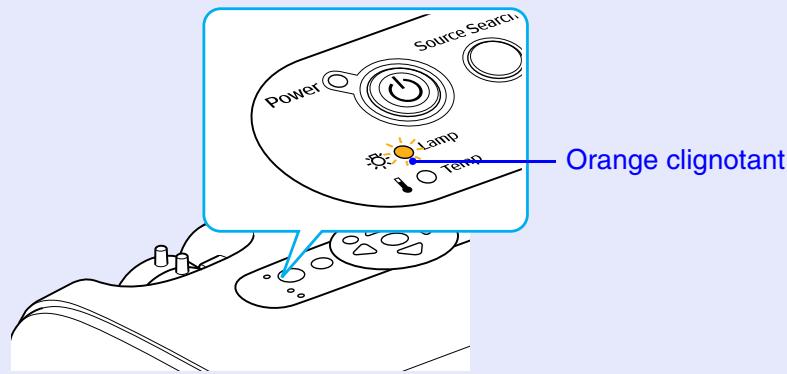

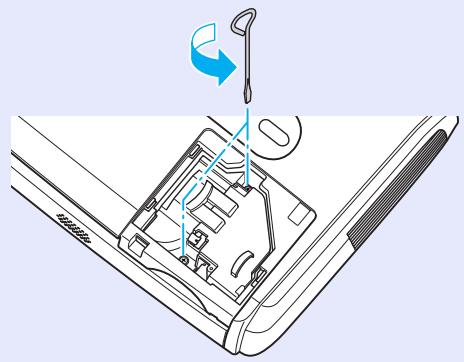

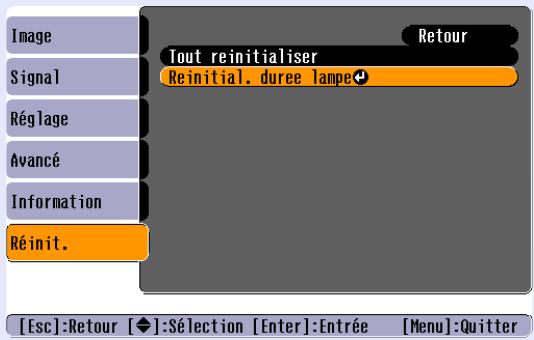

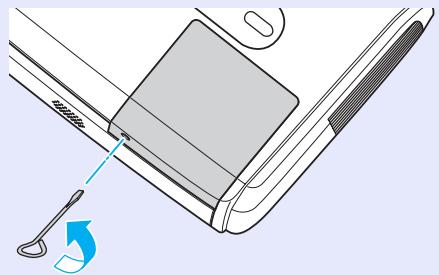

Remplacement des pieces de consommation courante 62

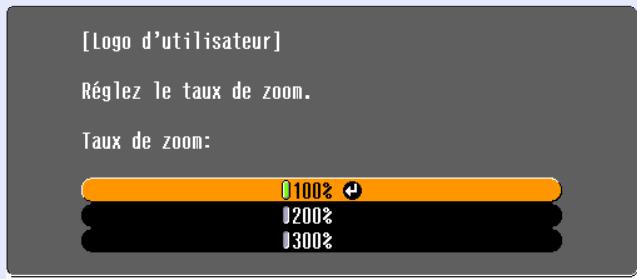

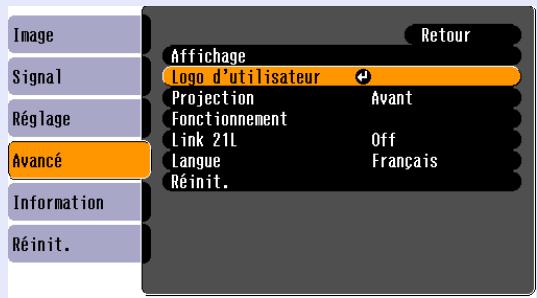

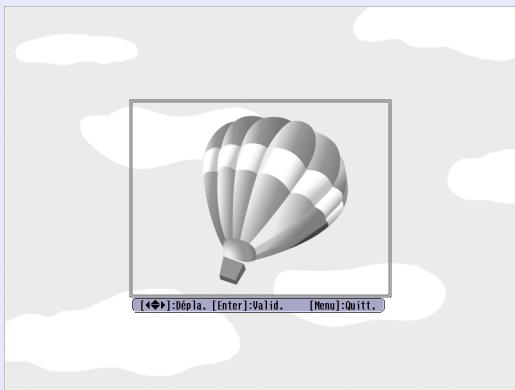

Enregistrement d'un logo utiliseur 69

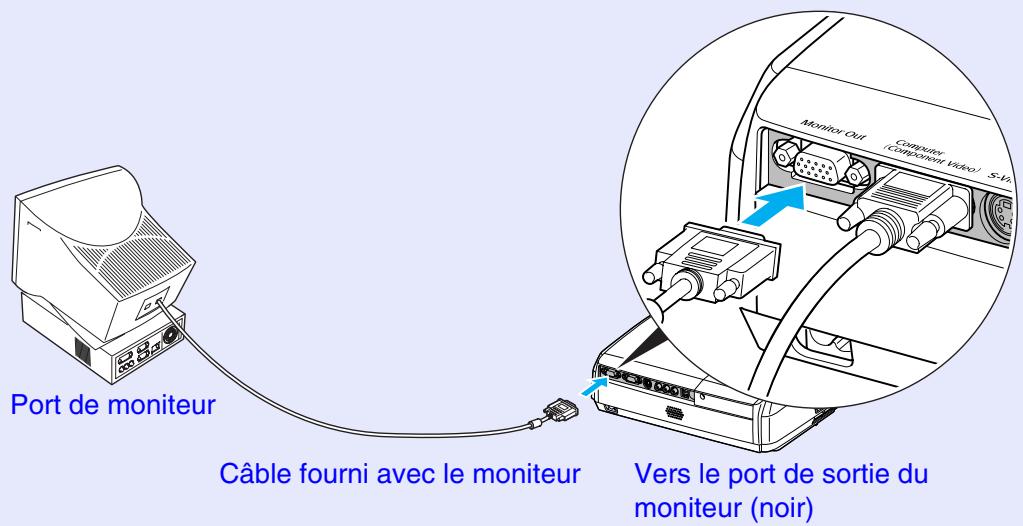

Connexion à un équipement de sortie externe 72

Connexion à un moniteur externe 72

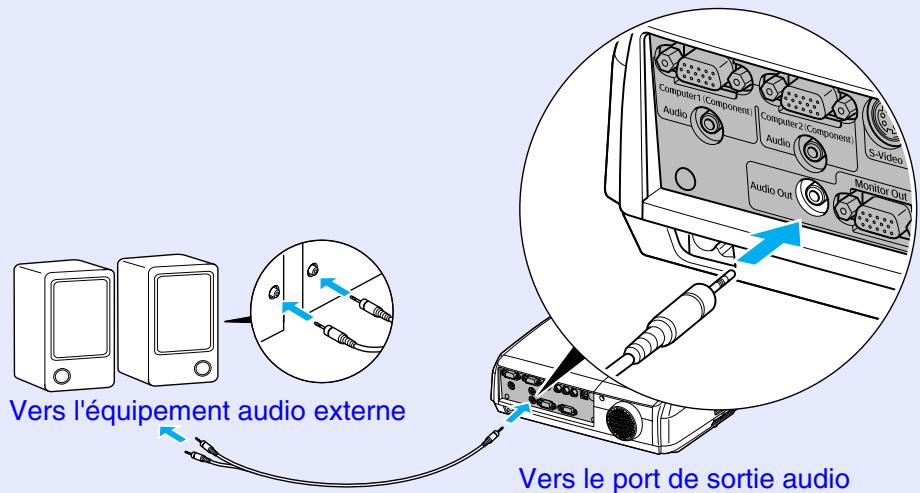

Connexion à un haut-parleur externe

(lors de l'utilisation du projecteur EMP-82/62) 72

Accessoires en option et consommables 73

Glossaire 74

Listedes commands ESC/VP21 76

Listedes commands 76

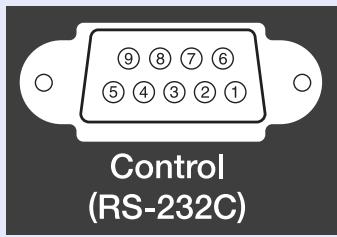

Câblage des interfaces et des connecteurs 76

Configuration initiale de la liaison USB 77

Listedes modes d'affichage d'ordinateur pris en charge.....78

Spécifications 79

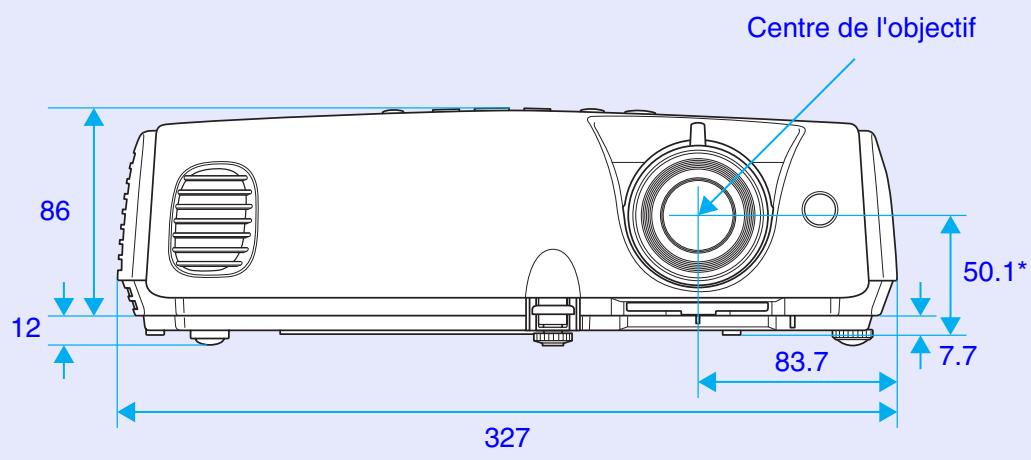

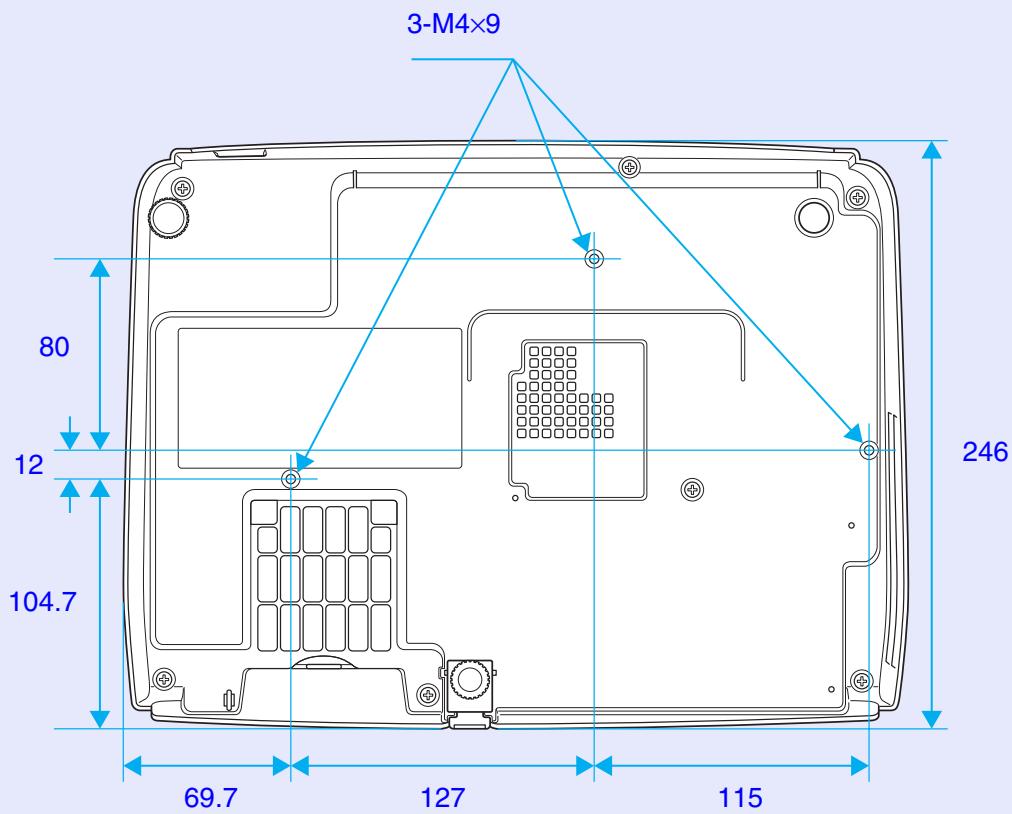

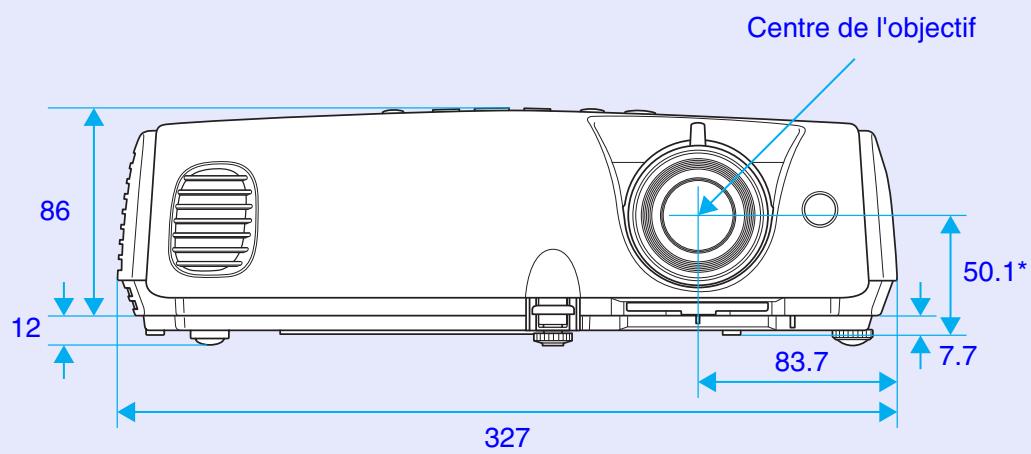

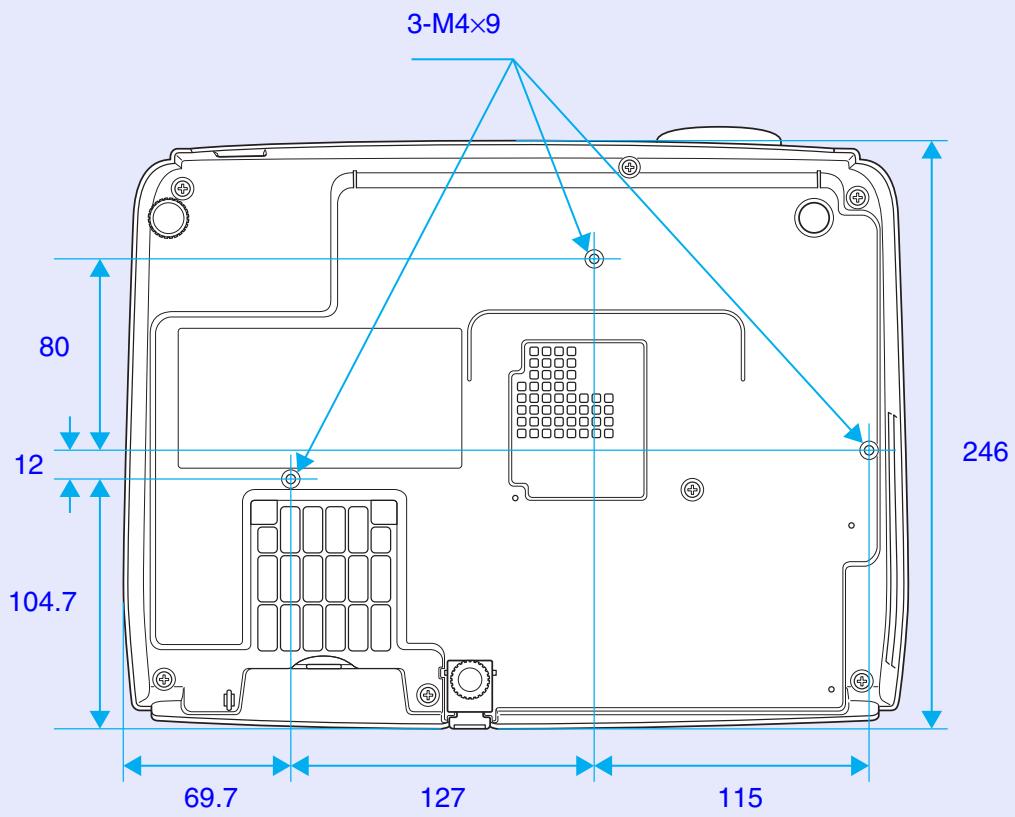

Apparance 82

EMP-X3 82

EMP-82/62 83

Index. 84

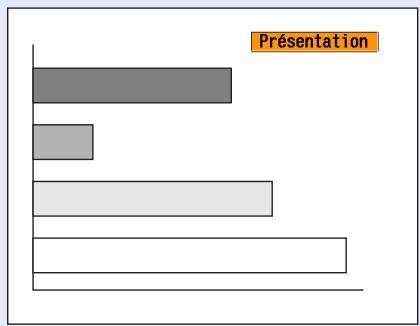

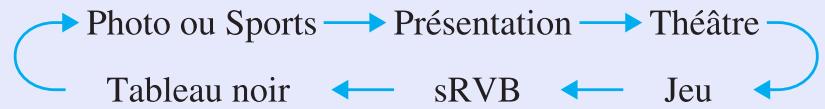

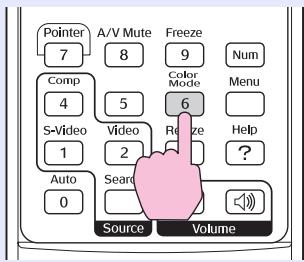

Mode colorimétrique

Vous pouvez regarder vos images de type "Photos", "Présentations", "Jeux", etc. dans la tonalité de couleur optimale enCHOISSSANT le mode qui convient le mieux à votre environnement. p.16

Direct Power On & Instant Off

La fonction Direct Power On allume le projecteur dés son branchement sur la prise électrique. p.40

De même, avec la fonction Instant-off, vous pouvez tout ranger rapidement en débranchant simplement le cordon secteur immédiatement après usage.

Facilité d'emploi

La recherche de source permet deCHOISIR simplement l'imagpe projetée

Lorsque vous pressez la touche "Recherche de source", le signal de la source est détecté automatiquement et l'image correspondante est projetée.

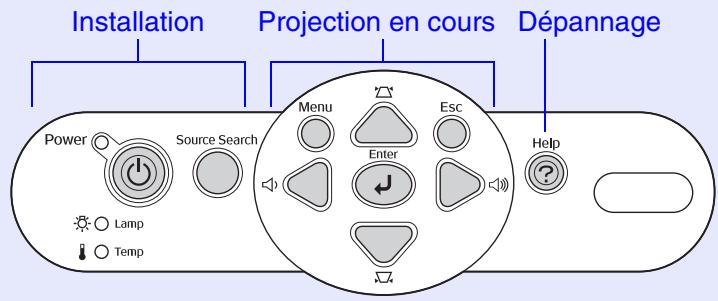

■ Panneau de commande à larges touches simple d'emploi

Pour plus de facilité, les touches sont organises et disposées selon les fonctions de projection et de réglage. p.7

Le pied unique simplifie les réglages de niveau

Il permet en effet de régler la hauteur d'une seule main. p.i

■ Lorsque vous allumez et éteignez le projecteur, un “bip” se fait entendre
A l'allumage, vous entendez "bip". A la fin de la période de refroidissement, vous entendez "bip-bip". Dès ce double signal "bip-bip", vous pouze débrancher le cordon secteur.
■ Haut-parleur intégré 5 W (projecteur EMP-82/62 uniquement)
Le haut-parleur intégré 5 W permet d'obtenir un volume comfortable, adaptable à une classe de cours ou une salle de conférence contenant environ 30 personnes. L'utilisation d'un haut-parleur externe n'est alors pas nécessaire.
■ Interface étendue (projecteur EMP-82/62 uniquement)
Le projecteur EMP-82/62 est équipé de quatre ports d'entrée video qui vous permettent de connecter simultanément deux ordinateurs et de l'équipement video. Le projecteur dispose également de ports d'entrée audio pour les deux ordinateurs et l'équipement video. Le système audio est automatiquement activé lors du changement d'images.

Fonction de sécurité

Gestion des utilisateurs avec protection par mot de pa

Vous pouvez définir un mot de passer pour restreindre l'utilisation du projecteur. p.27

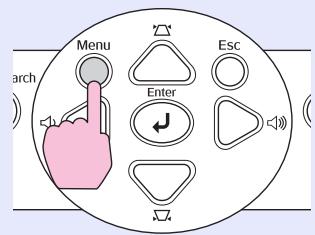

Le verrouillage du fonctionnement empêche l'utilisation des touches du panneau de commande, à l'exception de la touche Power

Il peut ainsi empêcher la modification accidentelle ou voulue des réglages lorsque le projecteur est utilisé à l'extérieur, dans une école, etc. p.30

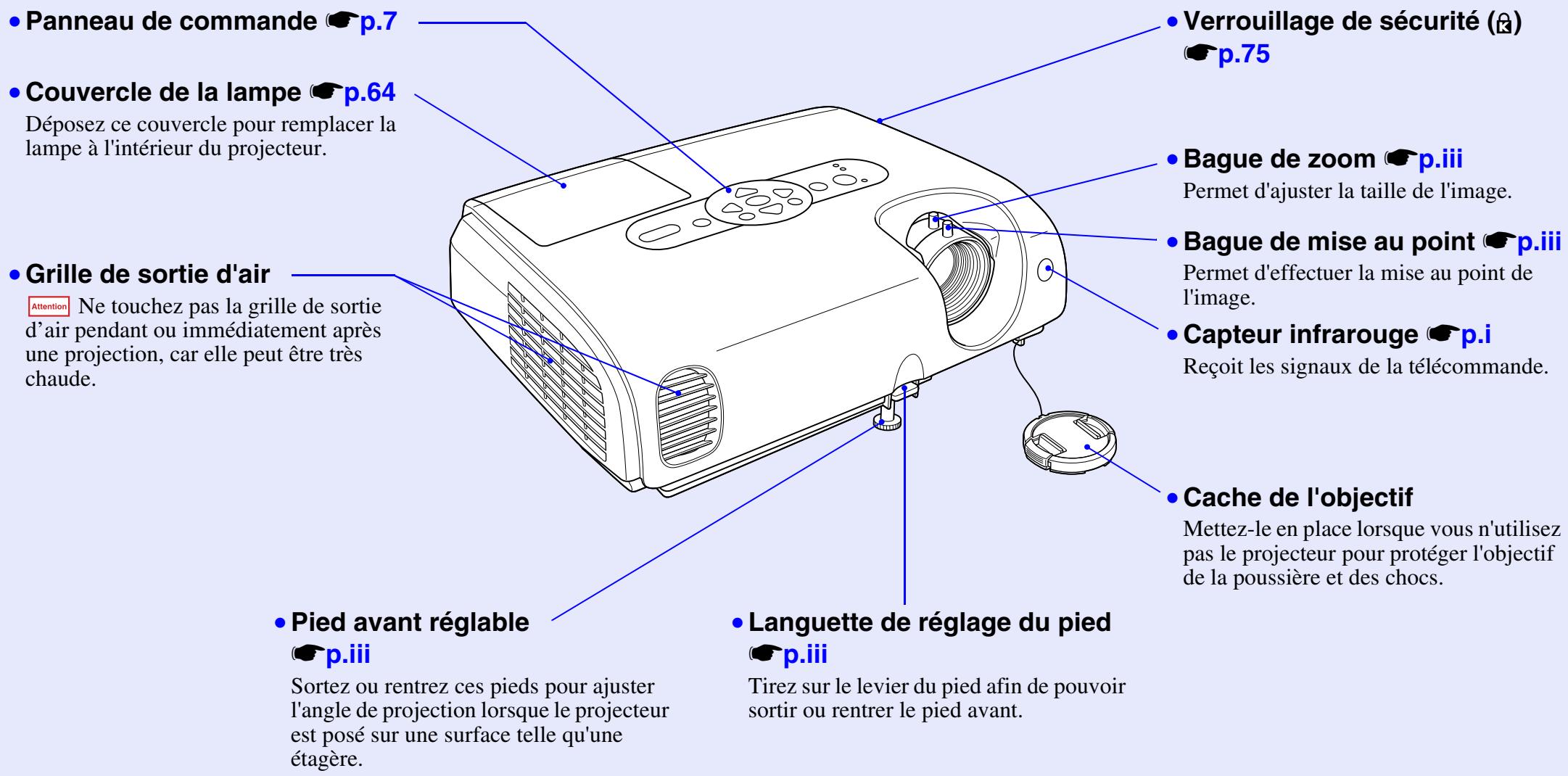

Vue de l'avant/du dessus

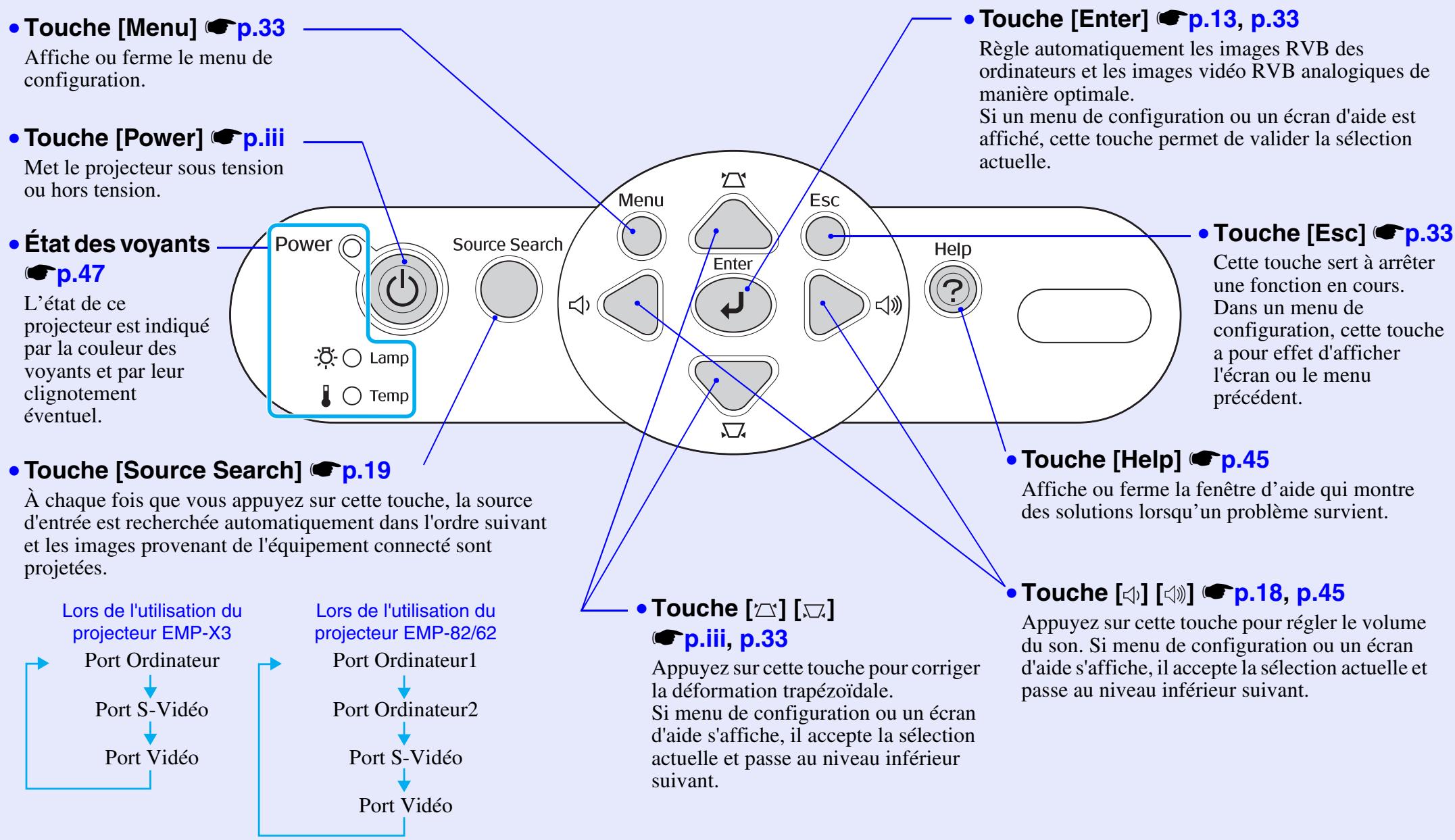

Panneau de commande

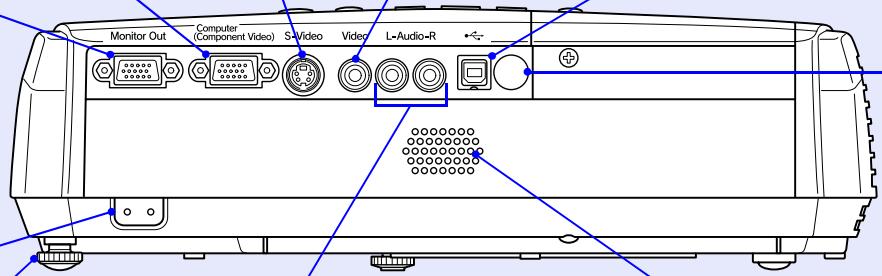

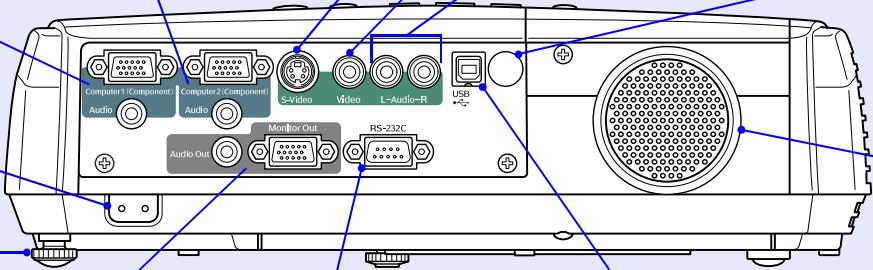

Vue de l'arrière (projecteur EMP-X3)

- Port Ordinateur p.i

Acceptent des signaux video RVB
analogiques provenant d'un ordinateur ou
des signaux video RVB ou video en
composantes' provenant d'un matériel
video autre qu'un ordinateur.

- Port de sortie du moniteur

p.72

Fournit à un moniteur (écran d'ordinateur) externe un signal d'image RVB analogue d'ordinateur ou un signal RVB video de la source reliée au port Ordinateur. Cette fonction n'est pas disponible pour les signaux provenant d'équipements video.

- Prise d'entrée du courant secteur p.iii

Accepte la fiche du cordon secteur.

- Pied arrêté régliable

- Port S-Video p.ii

Accepte un signal S-VideoProvenant d'une source videoe autre qu'un ordinateur.

- Port Video p.ii

Accepte un signal video composite provenant d'une source video autre qu'un ordinateur.

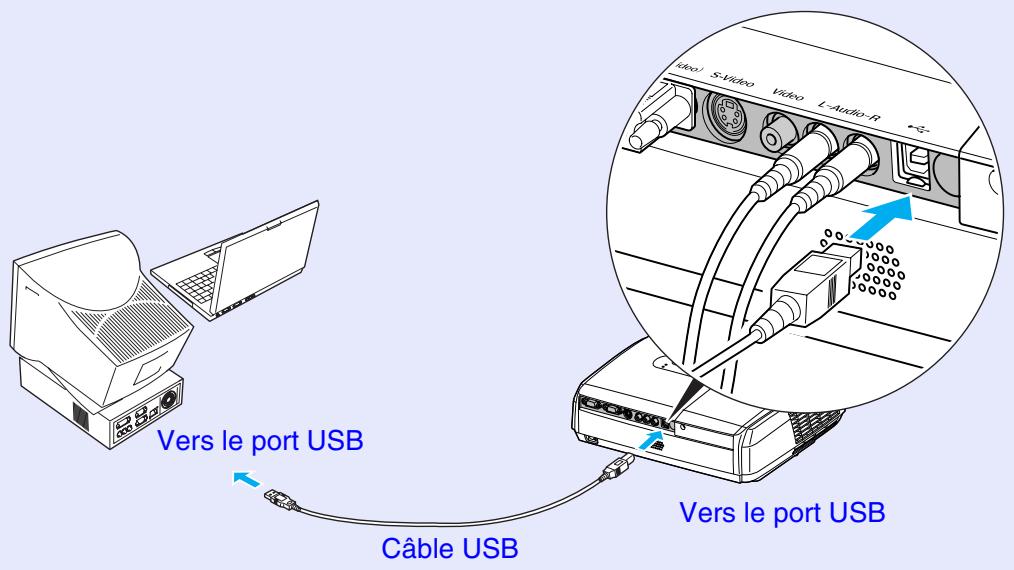

- Port USB p.25, p.76

Permet de raccorder le projecteur à un ordinateur à l'aide d'un cable USB pour pouvoir utiliser la fonction de souris sans fil. Le cable USB n'est pas destiné à la projection d'images stockées sur l'ordinateur.

Haut-parleur

- Câpteur infrarouge p.i Reçoit les signaux de la télécommande.

- Port Audio p.ii

Accepte les signaux audio d'un apparéil externe connecté.

Lorsque vous souhaitez connecter deux ou plusieurs apparciels externes sur le même port d'entrée, vous devez les raccorder tour à tour, ou utiliser un commutateur audio.

Vue de l'arrière (projecteur EMP-82/62)

- Port Ordinateur1 p.ii

Acceptent des signaux video RVB
analogiques provenant d'un ordinateur ou des signaux video RVB ou video en composantes provenant d'un matériel video autre qu'un ordinateur.

- Port Audio p.ii

Ce port est utilisé dans le cadre de l'entrée des signaux audio émis par l'équipment connecté au port Ordinateur1.

- Port Ordinateur2 p.ii

Acceptent des signaux video RVB
analogiques provenant d'un ordinateur ou des signaux video RVB ou video en composantes provenant d'un matériel video autre qu'un ordinateur.

- Port Audio p.ii

Ce port est utilisé dans le cadre de l'entrée des signaux audio émis par l'équipment connecté au port Ordinateur2.

- Port S-Video p.ii

Accepte un signal S-Video provenant d'une source videoe autre qu'un ordinateur.

- Port Video p.ii

Accepte un signal video composite provenant d'une source video autre qu'un ordinateur.

- Port Audio p.ii

Ce port est utilisé dans le cadre de l'entrée des signaux audio émis par l'équipment connecté au port S-Viséo ou au port Video.

- Prise d'entrée du courant secteur p.iii

Accepte la fiche du cordon secteur.

- Pied arrêté réglabre

- Capterur infrarouge p.i

Reçoit les signaux de la télécommande.

- Haut-parleur

- Port de sortie du monitreur p.72

Fournit à un moniteur (écran d'ordinateur) externe un signal d'image RVB analogue d'ordinateur ou un signal RVB video de la source reliée au port Ordinateur1. Cette fonction n'est pas disponible pour les signaux provenant d'équipements video.

- Port de sortie audio

Ce port produit, au niveau de haut-parleurs externes, les signaux audio émis par la source d'entrée actuellément sélectionnée.

- Port RS-232C p.77

Permet de connecter le projecteur à un ordinateur à l'aide d'un cable RS-232C. Ce port est destiné à être utilisé dans le cadre des contrôleles. Il ne doit pas être utilisé lors du fonctionnement normal.

- Port USB p.25, p.76

Permet de raccorder le projecteur à un ordinateur à l'aide d'un cable USB pour pouvoir utiliser la fonction de souris sans fil.
Le cable USB n'est pas destiné à la projection (au niveau du projecteur) d'images stockées sur l'ordinateur.

Base

• Trous de montage pour bride de suspension (3 trous) © p.60, p.73

  Pour suspendre le projecteur au plafond, monter dans ces fixations de plafond optionnelles.

Télécommande

La section suivantete détaillles les fonctions représentées au niveau de l'illustration de la télécommande du projecteur EMP-82/62.

Amenez le sur l'icone d'une touche ou sur son nom pour faire apparaitre une description de cette touche.

• Touches [Page down] [Page up] p.26
• Touche [E-Zoom] () () p.24
• Touche [Enter] p.26, p.33
• Touche [Esc] p.26, p.33
• Touche [Pointer] p.23
• Touche [A/V Mute] p.21
• Touche [Computer] (projecteur EMP-X3 uniquement) p.19
• Touche [Computer1] (projecteur EMP-82/62 uniqueness) p.19
• Touche [Computer2] (projecteur EMP-82/62 uniqueness) p.19
• Touche [S-Video] p.19
• Touche [Video] p.19
• Touche [Auto] p.13

• Émetteur infrarouge de la télécommande p.i
• Touche [Power] p.iii
• Touche [O] p.26, p.33
• Touche [Freeze] p.21
• Touche [Num] p.27
• Touche [Color Mode] p.16
• Touche [Menu] p.33
• Touche [Resize] p.22
• Touche [Help] p.45
• Touches [Volume] p.18
• Touche [Search] p.19
• Touches numériques p.27

Réglage et changement d'image

Ce chapitre décrit la procédure requise pour régler la qualité de l'image, le volume, la sélection du mode colorimétrique, etc. ainsi que pour changer l'image.

Réglage de la qualité de l'image 13

• Réglage des images provenant d'ordinateurs et des images video RVB. 13
• Réglage automatique 13
• Réglage de l'alignement 13
• Réglage de la synchronisation (sync) 15
• Sélection de la qualité de projection (Mode colorimétrique) 16

Réglage du volume sonore 18

Modification de l'image projetée (Recherche de source) 19

• Détection automatique des signaux entrants et modification de l'image projetée (Recherche de source) 19
• Modification directe à l'aide de la télécommande ..... 19

Réglage des images provenant d'ordinateurs et des images video RVB

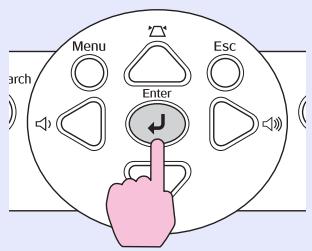

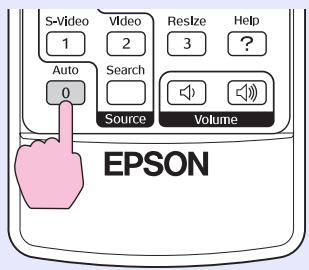

Réglage automatique

La fonction du réglage automatique ("Ajustement auto") déetecte les signaux d'image RVB analogiques provenant d'un ordinateur et effectue automatiquement les réglages nécessaires pour produit la qualité qualité d'image possible.

L'ajustement automatique intervient sur les trois paramètres suivants : Alignment*, Position et Sync. (synchronisation)*.

Si "Ajustement Auto" dans le menu "Signal" est régé à "Off", le réglage automatique n'est pas effectué. Dans ce cas, appuyez sur la touche [Auto] de la télécommande ou sur la touche [Enter] du panneau de commande du projecteur pour effectuer l'ajustement désiré pendant la projection d'une image provenant d'un ordinateur ou de type video RVB.

Utilisation de la télécommande

Utilisation du panneau de commande

• Si vous appuyez sur la touche [Auto] de la télécommande ou sur la touche [Enter] du panneau de commandependant l'execution d'une autre fonction telle que le zoom électronique ou l'arrêt sur image, la fonction en cours est annulée, puis le réglage est exécuté.

• Avec les signaux d'image de certains ordinateurs ou matériels video RVB, il peut arriver que ce réglage ne donne pas un résultat satisfaisant. Dans ce cas, utilisez les commandes du menu de configuration pour régler manuellement l'alignement et la synchronisation.

p.15

Réglage de l'alignment

Si des bandes verticales apparaissent sur l'image (provenant d'un ordinateur ou matériel video RVB) projetée et que la fonction de réglage automatique ne permet pas de résoudre le problème, ajustez l'Alignment^® manuellement en procédant comme suit.

Procedure

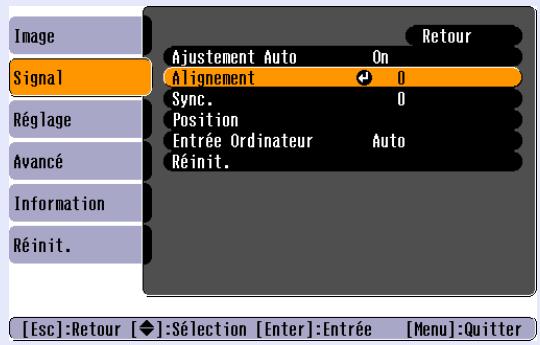

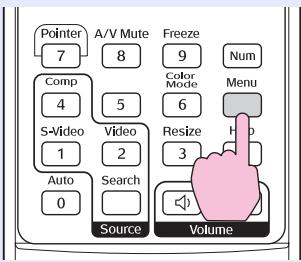

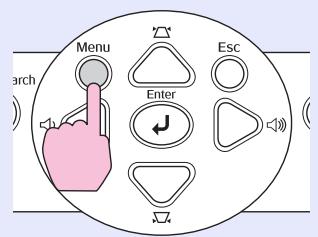

Sélectionnez "Signal" dans le menu de configuration, puis sélectionnez "Alignement".

Pour plus de détails sur la façon exacte de procéder, reportez-vous à la section "Utilisation du menu de configuration".

p.33

Vérifiez les touches disponibles et leur fonction dans le guide au bas de l'écran.

Utilisation de la télécommande Utilisation du panneau de commande

Utilisation du panneau de commande

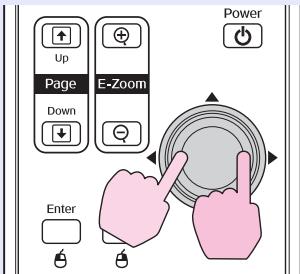

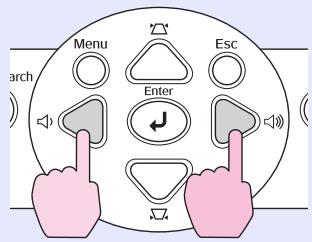

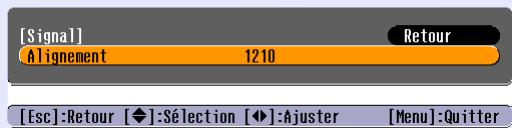

Réglez l'alignement jusqu'à ce que les bandes verticales disparaisent de l'image.

Utilisation de la télécommande Utilisation du panneau de commande

La valeur de l'alignement augmente ou diminue à chaque pression sur l'une de ces touches.

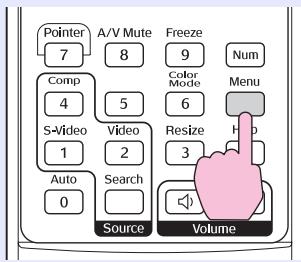

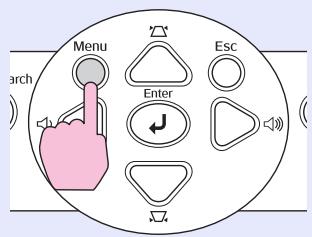

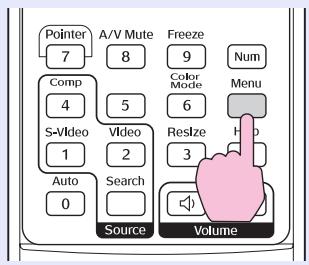

Appuyez sur la touche [Menu] pour quitter le menu de configuration.

Au moment où l'on exécute le réglage de l'alignement, l'image a tendance à clignoter. Ce phénomène est normal.

Réglage de la synchronisation (sync)

Si, alors que vous projetez des signaux d'image provenant d'un ordinateur ou matériel video RVB, l'image tremble ou est floue ou brouillée, et si vous ne parvenez pas à résoudre le problème avec la fonction de réglage automatique, réglez manuellement la Sync. (synchronisation) en procédant comme suit.

Procedure

Sélectionnez "Signal" dans le menu de configuration, puis sélectionnez "Sync."

Pour plus de détails sur la façon exacte de procéder, reportez-vous à la section "Utilisation du menu de configuration".

p.33

Vérifiez les touches disponibles et leur fonction dans le guide au bas de l'écran.

Utilisation de la télécommande Utilisation du panneau de commande

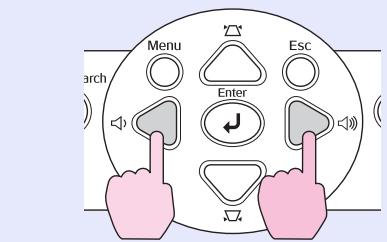

Réglez la synchronisation jusqu'à ce que le bruit horizontal disparaisse de l'image.

Utilisation de la télécommande Utilisation du panneau de commande

La valeur de synchronisation (sync) augmente ou diminue à chaque pression sur l'une de ces touches.

Appuyez sur la touche [Menu] pour quitter le menu de configuration.

N.B.

• Si vous ne commencez pas par régler l'alignement,若您 risquez de ne pas pouvoir régler la synchronisation (sync) de façon satisfaisante. Un alignement mal régle peut passer inaperçu sur certaines images. Ce sont les images complenant beaucoup de lignes et d'ombres qui révèdent le moyen les défauts d'alignement; assurez-vous donc de vérifier d'abord le réglage de l'alignement.
• Un effet de tremblement ou de flou peut aussi apparaitre lorsqu'on regle la luminosité, le contraste**, la nette, le zoom ou lorsqu'on corrige une déformation trapézoidale.

Sélection de la qualité de projection (Mode colorimétrique)

Les sept modes colorimétriques suivants sont proposés pour optimiser la qualité des couleurs selon le type des images que l'on projette. Vous pouvez obtenir facilement une qualité d'image optimale simplement en sélectionnant le mode colorimétrique correspondant a priori le mieux aux images que vous vous approuvêez à projeter. La luminosité des images projétées varie selon le mode colorimétrique sélectionné.

Mode	Usage
Photo	(Signaux d'image provenant d'un ordinateur ou d'un matériel vidéo RVB) Les images sont vives et contrastées. Mode idéal pour la projection d'images fixes (photos) dans une piece lumineuse.
Sports	(Images en composantes vidéo, S-vidéo ou vidéo composite) Les images sont vives et vivantes. Mode idéal pour les programmes TV dans une piece lumineuse.
Présentation	Mode idéal pour les presentations dans une piece lumineuse.
Théâtre	Les images ont un rendu naturel. Mode idéal pour regarder des films dans une pieceASFIRE.
Jeu	Les images sont parfaitement contrastées. Mode idéal pour les yeux vidéo dans une piece lumineuse.
sRVB»	Mode idéal pour les images couleurs sRVB.
Tableau noir	Lors de la projection sur un tableau noir (ou vert), les images ont des teintes naturelles, comme si elles étaient projétées sur un écran.

Procedure

Télécommande

Le mode colorimétrique change à chaque pression sur la touche, selon la série suivante.

À chaque fois que l'on change de mode colorimétrique, le nom du nouveau mode colorimétrique sélectionné apparait en haut à droite de l'écran. Lorsque le nom du mode colorimétrique est affché sur l'écran, il ne passse au mode colorimétrique suivant que si vous appuyez sur la touche.

N.B.

La selection du mode colorimétrique peut aussi se faire à l'aide de la commande "Mode couleurs" du menu "Image". ©p.34

Le volume du haut-parleur intégré du projecteur peut être régle comme suit.

Procedure

Utilisation de la télécommande

Utilisation du panneau de commande

Appuyez sur le côté [+] de cette touche pour augmenter le volume sonore, ou sur le côté [+] pour le diminuer.

Un niveau de volume sonore apparait sur l'écran lors de ce réglage.

N.B.

• Si la valeur indiquée par le niveau de volume sonore à l'écran cesse de changer alors que l'on continue de tenter de modifier ce réglage, c'est que la limite de ce réglage a déjà été atteinte.
• Vous pouvez aussi régler le volume en utilisant le menu de configuration. p.38

Modification de l'image projetée (Recherche de source)

Détection automatique des signaux entrants et modification de l'image projetée (Recherche de source)

Le signal d'image provenant du matériel connecté est détecté et projeté automatiquement.

Lors de l'utilisation du projecteur EMP-X3

Procedure

Lancez la recherche de source.

Utilisation de la télécommande

Utilisation du panneau de commande

La source recherche est affichée, et l'image est projetée.

Lorsque deux ou plusieurs appareils sont connectés, appuyez sur la touche [Source Search] jusqu'à ce que la source voulue soit projetée.

N.B.

• Lancez la lecture des que votre matériel video est connecté.
• L'écran suivant s'affiche lorsque plusieurs apparils video sont connectés, ou lorsqu'il n'y a pas de signal d'entrée. Vous pouvez alors y désirir la source.

Lors de l'utilisation du projecteur EMP-X3

Modification directe à l'aide de la télécommande

Vous pouvez utiliser la télécommande pour selectionner directement la source d'entrée voulue.

Fonctions utiles

Ce chapitre déscrit des fonctions utiles pour les presentations ainsi que les fonctions de sécurité.

Fonctions d'amélioration des projections. 21

• Mise en pause de l'image et du son (Pause A/V) .....................21
• Arrêt sur image (Freeze) 21
• Modification du Rapport largeur/hauteur (format) .....22
• Affichage du pointeur (Pointeur) 23
• Agrandissement d'une partie de l'image (Zoom électronique) 24
• Utilisation de la télécommande pour déplacer le pointeur (Souris sans fil) 25

Fonctions de sécurité 27

• Fonction antivol (Mot de passage protégé) 27
  Lorsque le mot de passé protégé est actif 27
• Activation de la protection par mot de passer 29
• Verrouillage des touches de fonctionnement 30

Fonctions d'amélioration des projections

Mise en pause de l'image et du son (Pause A/V)

Cette fonction est utile si vous souhaitez arrêter momentarily le projection, par exemple pour attirer l'attention des personnes qui vous écoute. Elle peut également être utilisée lorsque vous effectuez une presentation, et que vous ne souhaitez pas montré certains détails, tels que la sélection de différents fichiers.

Procedure

Télécommande

Vous pouvez activer ou désactiver cette fonction en appuyant sur la touche [A/V Mute].

• Si vous utilisez cette fonction pendant la projection d'images animées, la lecture de l'image et du son continue sur la source video, si bien que lorsque vous repasserez à la projection, vous ne reprenez pas votre programme à l'endetroit où vous l'avez laissé.
• Le menu de configuration "Avance" - "Affichage" - "Pause A/V" permet de désir l'écran qui s'affichera pendant une coupure du son et de l'image, à savoir un écran noir, un écran bleu ou un logo.

Arrêt sur image (Freeze)

Lors d'un arrêt sur image, l'image de la source reste projetée. Vous pouvez alors effectuer des opérations tels que des changements de fichiers sans que cela soit visible sur l'écran.

Procedure

Télécommande

Vous pouvez activer ou désactiver cette fonction en appuyant sur la touche [Freeze].

• Le son ne s'arrête pas.
• De même, si l'image est figée sur l'écran, la lecture se poursuit sur la source, de telle sorte qu'il n'est pas possible de reprendre la projection au point où elle a été interrompue.
• La touche [Freeze] a aussi pour effet de faire disparaître les menus de configuration et d'aide.
• La fonction d'arrêt sur image fonctionne aussi lorsque la fonction de zoom électronique est en usage.

Modification du Rapport largeur/hauteur (format)

Cette fonction fait passer de 4:3 à 16:9 le format des images rapport largeur/hauteur (format), video en composantes, S-Video ou video composite.

Les images enregistrées dans un format video numérique ou sur DVD peuvent être projétées dans le format panoramicique 16/9ème.

Image en Mode Squeeze> projetée au format 4/3

Image en Mode Squeeze projetée au format 16/9

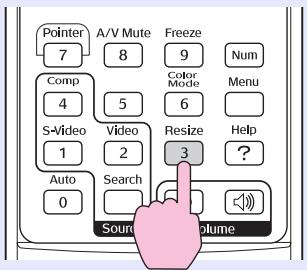

Procedure

Télécommande

L'affichage change chaque fois que vous appuyez sur la touche.

N.B.

Vous pouvez aussi effectuer ce réglage en utilisant la commande "Redimensionner" dans le menu "Signal".

Affichage du pointeur (Pointeur)

Cette fonction permet de déplacer un pointeur sur l'image projetée, par exemple pour attirer l'attention sur la partie de l'image dont vous parlez.

Procedure

Affichez le pointeur.

Télécommande

Le pointeur apparait ou disparait chaque fois que vous appuyez sur la touche.

Déplacez le pointeur.

Télécommande

Icône du pointeur

p.38

N.B.

Vous pouvez utiliser la commande "Forme de pointeur" dans le menu "Réglage" pour changer la forme du pointeur etCHOISIR une des trois formes différentes disponibles.

Agrandissement d'une partie de l'image (Zoom électronique)

Cette fonction est utile quand il est nécessaire de voir des détails de l'image, par exemple un graphique ou des données précises dans un tableau.

	1	2	3
	1	2	3
	1	2	3
	1	2	3
	1	2	3
	1	2	3
	1	2	3
	1	2	3

Procedure

Activez le zoom électronique.

Télécommande

Placez cette croix sur la partie de l'image qu'il s'agit d'agrandir ou de réduire.

Télécommande

Agrandissez l'image.

Télécommande

Vous pouvez réduire l'image agrandie en appuyant sur la touche [-].

Pour annuler la fonction de zoom électronique, appuyez sur la touche [Esc].

• Le facteur d'agrandissement apparait à l'écran.
• Vous pouvez faire défiler l'écran en inclinant la touche [◇].
• La zone sélectionnée peut être agrandie dans un rapport pouvant aller de 1 à 4, en 25 incréements.

Utilisation de la télécommande pour déplacer le pointeur (Souris sans fil)

Si le port USB d'un ordinateur et le port USB au dos de ce projecteur sont raccordés par le biais d'un cable USB* du commerce, vous pouvez utiliser la télécommande du projecteur comme souris sans fil pour commander le pointeur de l'ordinateur.

*Câble USB inclus avec le projecteur EMP-82/62

Ordinateur

Windows 98/2000/Me/XP Home Edition/XP Professional

Macintosh (OS 8.6-9.2/10.0-10.4)

N.B.

• Le cable USB fourni ne peut être connecté qu'à un ordinateur équipé d'une interface USB standard. Si vous utilisez un ordinateur avec Windows, celui-ci doit être équipé d'une version complète de Windows 98/2000/Me/XP Home Edition/XP Professional. S'il s'agit seulement d'une mise à jour Windows 98/2000/Me/XP Home Edition/XP Professional installée sur une version antérieure de Windows, il n'est pas garantie que cette fonction de souris sans fil fonctionne correctement.

• En outre, il se peut qu'avc certaines versions des systèmes d'exploitation Windows et Macintosh, il ne soit pas possible d'utiliser cette fonction de souris.

• Certains paramètres de l'ordinateur peuvent avoir besoin d'être modifiés pour pouvoir exploiter cette fonction de souris. Consultez le documentation de l'ordinateur pour plus de détails.

Une fois la connexion établie, le pointeur de la souris peut être commandé comme suit.

Déplacement du pointeur de la souris

Clics de la souris

Double-clic : appuyez deux fois de suite, rapidement.

Glisser-deposer

1. Pour déplacer un élément, maintenez la touche [Enter] enfoncée et inclinez la touche [◇].
2. Relâchéz la touche [Enter] à l'emplacement youlu pour déposer l'élement.

Affichage de la diapositive precedente ou suivante d'une presentation PowerPoint
Vers la diapositive precedente

Vers la diapositive suivante

N.B.

• Si les fonctions des boutons croit et gauche de la souris ont ete inverses sur l'ordinateur, les fonctions des touches de la telecommande seront egalement inverses.

• La fonction de souris sans fil n'est pas disponible lorsqu'on exécuté les fonctions suivantes.

• Pendant l'affichage d'un menu de configuration

• Pendant l'affichage d'un menu d'aide
• Pendant l'utilisation de la fonction de zoom électronique
• Pendant la capture d'un logo utilisé
• Fonction Pointeur
• Pendant le réglage du volume sonore

Fonction antivol (Mot de passer protégé)

Si la fonction de protection par mot de passer a ete activee, ceux qui ne connaissent pas le mot de passage du projecteur constateront qu'ils sont dans l'impossibilite d'utiliser le projecteur ds sa mise sous tension. En outre, le logo de l'utiliseur, projet en arriere, ne pourra pas non plus etre modifie sans ce mot de passage. Cette fonction constitue une mesure antivol efficace. La fonction de protection par mot de passage n'est pas activee par defaut.

Lorsque le mot de passse protégé est actif

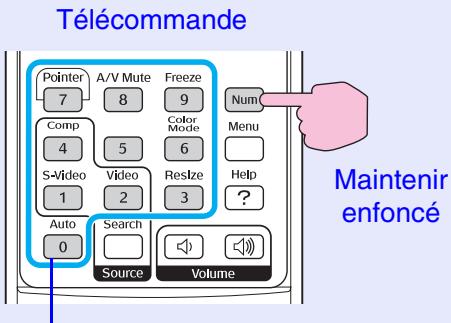

Lorsque "Protec. démarrage" est activé

Lorsque l'alimentation électrique est rétablie pour la première fois après que le cordon secteur du projecteur a été connecté à la prise de courant, ou lorsque Direct Power On est effectué, l'écran d'entrée de mot de passée suivant apparait.

Touches numériques

Tout en maintainant la touche [Num] enfoncée, appuyez sur les touches du pavé numérique pour entrer le mot de passer. S'il s'agit du bon mot de passer, la projection démarre immidiatement.

Si vous laisssez le cordon secteur connecté à la prise de courant et allumez le projecteur lorsque celui-ci est en mode d'attente, la projection démarrera sans que l'écran d'entrée du mot de passer apparaïssée. L'écran d'entrée du mot de passer apparaït seulement lorsque vous allumez le projecteur pour la première fois après avoir déconnecté puis reconnectcé le cordon secteur. Si Direct Power On est réglé sur "On" et que vous utilisez un disjoncteur ou un dispositif équivalent pour effectuer une commande centralisée du courant, l'écran d'entrée du mot de passer apparaître la première fois que vous allumerez le projecteur après avoir établi l'alimentation électrique.

• En cas de saisie d'un mot de passer incorrent trois fois de suite, le message "Le projecteur est verrouillé." apparaitpendant environ 5 minutes, puis le projecteur repasse en mode d'attente (état de veille). Dans ce cas, débranchez le projecteur de sa prise de courant, puis rebranchez-le et redémarrez-le. Une fenêtre vous demandant d'entrer le mot de passer apparait : entrez le mot de passer correct.

Si vous avez oublié ou perdu le mot de passer, notez le numéro "Code de requête : xxxxx" qui apparait sur l'écran d'annulation de la protection par mot de passer (Mot de passer), puis adressez-vous au bureau le plus proche dont vous trouverez l'adresse à la section "Conditions d'application de la garantie internationale" de la section Consignes de sécurité/ Conditions d'application de la garantie internationale.

• Si vous repêtez la procédure ci-dessus et entrez un mot de passer incorrect 30 fois de suite, le message suivant s'affiche et le projecteur n'accepte plus aucun mot de passer.

"Le projeteur est verrouillé. Adressez-vous au plus proche bureau dont vous trouvez l'adresse à la section "Conditions d'application de la garantie internationale" du fascicule intitulé Consignes de sécurité/Conditions d'application de la garantie internationale".

■ Activation de la fonction "Minuterie du mot de passer" et utilisation de la fonction "Minuterie"

L'écran d'entrée du mot de passer n' apparaitra pas du tout lorsque vous allumez le projecteur, jusqu'à ce que la durée régée se soit écoulée. Lorsque la durée régée s'est écoulée, l'écran d'entrée du mot de passer apparaitra à chaque fois que vous allumerez le projecteur. La durée mentionnée ici est le temps d'éclairage total de la lampe du projecteur à partir du point où le menu du projecteur est fermé.

Si "Mot de passer timer" est "Off", l'écran d'entrée du mot de passer apparaitra à chaque fois que vous débranchez et rebranchez le cordon secteur sur la prise de courant. Si vous allumez le projecteur à partir du mode d'attente, l'écran d'entrée du mot de passer n' apparaitra pas.

■ Lorsque "Protec. logo utilizes." est actif (On)

Toute tentative de modification du logo utilisé provoque l'affichage d'un message d'erreur, si bien qu'aucune des opérations suivantes n'est possible. Pour modifier le réglage, il faut d'abord désactiver "Protec. logo utilis." ("Off"). p.29

• Enregister un logo utiliser
• Lorsque les paramètres du menu "Avancé" - "Affichage" - "Afficher le fond" ou du menu "Avancé" - "Affichage" - "Pause A/V" passent de "Logo" à "Noir" ou "Bleu" ou de "Noir" ou "Bleu" à "Logo".
• Lorsque le réglage "Avance" - "Affichage" - "Ecran démarriage" ("On" ou "Off") est changé.

Activation de la protection par mot de passer

Procedez comme suit pour activer la protection par mot de passer.

Procedure

Maintenez la touche [Freeze] enforcée pendant environ 5 secondes.

Le menu "Mot de passage protégé" apparait.

Télécommande

N.B.

• Si la protection par mot de passer a déjà est activée, c'est l'écran "Mot de passer" qui apparait.

Une fois le mot de passer correct saisi, le menu "Mot de passage protégé" apparait. Lorsque le mot de passage protégé est actif p.27

• Si vous avez besoin d'activer la fonction de protection par mot de passer (On), collez l'autocollant d'indication de protection par mot de passer à l'endetroit de votrechoix sur le projecteur pour découverter d'eventuels voleurs.

Activez "Protec. démarrage".

(1) Sélectionnez "Protec. démarrage", puis appuyez sur la touche [Enter].
(2) Sélectionnez "On", puis appuyez sur la touche [Enter].
(3) Appuyez sur la touche [Esc].

Activez "Mot de passer timer".

Si vous n'utilise pas ce réglage, passez à l'étape 4.

(1) Sélectionnez "Mot de passer timer", puis appuyez sur la touche [Enter].
(2) Sélectionnez "On", puis appuyez sur la touche [Enter].
(3) Appuyez sur la touche [Esc].
(4) Sélectionnez "Minuterie", puis appuyez sur la touche [Enter].
(5) Tout en maintainant la touche [Num] enforcée, utilisez les touches du pavé numérique pour entrer le temps de réglage dans la plage de 1 à 9999, puis appuyez sur la touche [Enter].

Si vous tapez par mégarde une valeur erronée, appuyez sur la touche [Esc] puis reconnendez.

Dès que vous quittez le menu "Mot de passer protégé", le compte à rebours du temps restant commence.

Activez "Protec. logo utilis."

(1) Sélectionnéz "Protec. logo utilis.", puis appuyez sur la touche [Enter].
(2) Sélectionnez "On", puis appuyez sur la touche [Enter].
(3) Appuyez sur la touche [Esc].

Saisissez le mot de passer.

(1) Pour définir un mot de passer, seLECTIONnez "Mot de passer", puis appuyez sur la touche [Enter].
(2) Le message "Changer le mot de passer?" apparait. Sélectionnez "Oui", puis appuyez sur la touche [Enter]. Le mot de passer initial par défaut est "0000". Changez-le à la première occasion pour le replacer par un code numérique de votrechoix. Si vous selectionnez "Non", vous étes renvoyé à l'écran de l'étépe 1.
(3) Tout en maintainant la touche [Num] enforcée, utilisez les touches du pavé numérique pour entrer un nombre à 4 chiffres. Le nombre entre sera affiché sous la forme "***". Une fois que les quatre chiffres ont été entrés, l'écran de confirmation apparait.
(4) Réentrez le mot de passer.
Le message "Le nouveau mot de passage est enregistré."appeaît. Si vous faites une erreur dans la saisie de ce mot de passage, un message vous demande d'entrée à nouveau le mot de passage correct.

Verrouillage des touches de fonctionnement

Cette fonction verrouille les touches du panneau de commande du projecteur.

Cette fonction est utile, par exemple lors de manifestations pendant lesquelles seule la projection est effectuee avec toutes les touches inopérantes, ou dans des endroits tels que des écoles dans lesquelles on peut limiter le nombre de touches utilisables.

Procedure

Dans le menu de configuration, Sélectionnez "Réglage" - "Blocage fonctionne."

Pour plus de détails sur la façon exacte de procéder, reportez-vous à la section "Utilisation du menu de configuration". p.33
Vérifiez les touches disponibles et leur fonction dans le guide au bas de l'écran.

Utilisation de la télécommande Utilisation du panneau de commande

[Esc]:Retour [◆]:Sélection [Enter]:Entrée [Menu]:Quitter

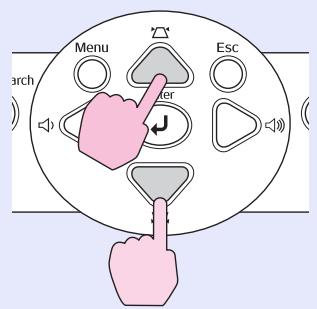

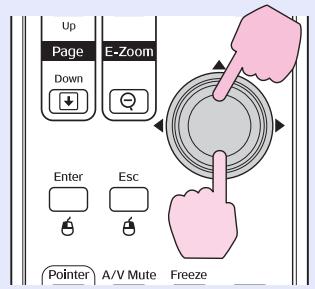

Choisissez "On".

Si le réglage est sur "On", aucune des touches du panneau de commande ne pourrait être utilisée, à l'exception de la touche [Power].

[ [sc]:Retour [◆]:Selection [Enter]:Validator [Menu]:Quitter

Utilisation de la télécommande

Utilisation du panneau de commande

Lorsque le message de confirmation apparait, sélectionnez "Oui".

Les touches du panneau de commande seront verrouillées en fonction du réglage sélectionné.

Deux méthodes sont utilisables pour annuler le verrouillage du panneau de commande du projecteur.

• En utilisant la télécommande, désactivez "Réglage" - "Blocage fonctionne." ("Off") dans le menu de configuration.
• Maintenez la touche [Enter] du projecteur enforcée pendant environ 7 secondes. Un message apparait, et le verrouillage est annulé.

Menu de configuration

Ce chapitre présente le menu de configuration et ses fonctions.

Utilisation du menu de configuration 33

34

• Menu "Image" 34
• Menu "Signal" 36
• Menu "Réglage" 38
• Menu "Avance" 39
• Menu "Information" 42
• Menu "Réinit." 43

Sélection dans le menu supérieur

guide

Sélection dans lesous-menu

Sous-menu (Réglage)

Modification de l'élément sélectionné

Touches utilisées
Utilisation du panneau de commande

Utilisation de la télécommande

Selectionnez le réglage à modifier.

Menu "Image"

Les éléments qu'il est possible de régler différent selon la source d'image actuellement projetée. Les détails des régles sont sauvégardés séparément pour chaque source.

Ordinateur/Video RVB

Capture d'écran issue du projecteur EMP-X3

Vidéo en composantes/ Vidéo composite/S-Viséo

Capture d'écran issue du projecteur EMP-X3

Sous-menu	Fonction
Mode couleurs	Sélectionnez la qualité de l'image en fonction de votre environnement. p.16
Luminosité	Permet d'ajuster la luminosité de l'image.
Contraste	Accentue ou atténue la différence entre les zones sombres et les zones claires de l'image.
Intensitécouleur	Règle la saturation des couleurs de l'image.
Nuance	(Çe réglage n'est possible que si le signal d'entrée est du type video en composantes ou NTSC.) Permet d'ajuster la teinte ou couleurdominante de l'image.
Netteté	Permet d'ajuster la netteté des points de l'image.
Temp. couleur(enprojecteurEMP-X3uniquement)	Voues pouvez régler la couleur dominante de l'image. Si vous sélectionnez "Haut", l'image tendra vers le bleu, alors que si vous sélectionné"Bas", elle tendra vers le rouge.(Cette option n'est pas disponible si le mode "sRVB" a été sélectionné comme réglage "Mode couleurs" dans le menu "Image".)
Réglage couleur	Permet de régler l'intensité de couleur de l'image pour le rouge, le vert et le bleu.Temp. couleur abs.: vous pouvez ajuster la teinte générale des images. Vous pouvez ajuster les teintes sur dix niveaux (de 5 000 K à 10 000 K) (projecteur EMP-82/62 uniquement).Rouge: règle la saturation du composant rouge.Vert: règle la saturation du composant vert.Bleu: règle la saturation du composant bleu.(Cette option n'est pas disponible si le mode "sRVB" a été sélectionné comme réglage "Mode couleurs" dans le menu "Image").
Réinit.	Réinitialise toutes les fonctions du menu "Image" à leurs valeurs par défaut.Si vous foulez rétablier la valeur par défaut de tous les éléments du menu, voir "Tout reinitialiser" p.43

Menu "Signal"

Les éléments qu'il est possible de régler différent selon la source d'image actuellément projetée. Les détails des réglages sont sauvégardés séparément pour chaque source.

Ordinateur/Video RVB
Capture d'écran issue du projecteur EMP-X3

Védo en composantes
Capture d'écran issue du projecteur EMP-X3

Vidéo composite/ S-Viséo

Sous-menu	Fonction
Ajustement Auto	Permet d'activer ("On") ou de désactiver ("Off") la fonction qui optimise automatiquement l'image en cas de changement de source de signal d'entrée. p.13
Alignment	Permet de faire disparaitre les bandes verticales indésirables qui peuvent apparaitre sur les images provenant de certains ordinateurs. p.13
Sync.	Permet de faire disparaitre les problèmes d/images d'ordinateur qui tremblent, ou bien sont floues ou brouillées. p.15
Position	Permet de déplacer l'image affichée verticalément ou horizontallylement.
Progressif	(Ce réglage n'est possible que si le signal d'entrée est du type Video composite ou S-Viséo.) Off : la conversion IP est effectué pour chaque champ dans l'écran. Ceci convient parfaitement lorsque vous visionnez des images très animées. On : les signaux Entrelacés (i) sont convertis en signaux progressif (p). Ceci convient parfaitement lorsque vous visionnez des images fixes.
Entrée Ordinateur (projecteur EMP-X3 uniquement)	Sélectionne le signal d'entrée correspondant à l'équipement qui est connecté au port Ordinateur. Si le réglage est "Auto", le signal d'entrée est régel automatiquement pour correspondre à l'équipement connecté. Si les couleurs n'apparaissent pas correctement lorsque vous sélectionnez "Auto", sélectionnez manuellement le signal convenant à l'équipement connecté.
Entrée Ordinateur1 (projecteur EMP-82/62 uniquement)	Sélectionne le signal d'entrée correspondant à l'équipement qui est connecté au port Ordinateur1. Si le réglage est "Auto", le signal d'entrée est régle automatiquement pour correspondre à l'équipement connecté. Si les couleurs n'apparaissent pas correctement lorsque vous sélectionnez "Auto", Sélectionnez manuellement le signal convenant à l'équipement connecté.
Entrée Ordinateur2 .projecteur EMP-82/62 uniquement)	Sélectionne le signal d'entrée correspondant à l'équipement qui est connecté au port Ordinateur2. Si le réglage est "Auto", le signal d'entrée est régle automatiquement pour correspondre à l'équipement connecté. Si les couleurs n'apparaissent pas correctement lorsque vous sélectionnez "Auto", Sélectionnez manuellement le signal convenant à l'équipement connecté.
Signal Video	(Ce réglage n'est possible que si le signal d'entrée est du type video composite ou S-Video.) Sélectionne le format du signal video. Lorsque la fonction "Auto" est utilisé, les signaux d'image sont reconnus automatiquement. Si des interférences apparaisent dans les images projétées, ou si les images n'apparaissent pas lorsque vous sélectionnez "Auto", Sélectionnez manuellement le signal approprié.
Redimensionner	Détermine le format (rapport largeur/hauteur (format)) des images projétées. p.22
Réinit.	Permet de réinitialiser l'ensemble des valeurs de réglage du menu "Signal", à l'exception des paramètres "Entrée Ordinateur", "Entrée Ordinateur1" et "Entrée Ordinateur2". Si vous pouze rétablier la valeur par défaut de tous les éléments du menu, voir "Tout reinitialiser" p.43

Menu "Réglage"

Capture d'écran issue du projecteur EMP-X3

Capture d'écran issue du projecteur EMP-82/62

Sous-menu	Fonction
Keystone	Permet de corriger les déformations trapézoidales de l'image projetée. p.i
Keystone auto. (projecteur EMP-82/62 uniquement)	Permet d'activer ou de désactiver la fonction de manière à détecter automatiquement l'angle de projection et à corriger les déformations trapézoidales lorsque le projeteur est incliné verticalément. Cette fonction est uniquement disponible lorsque la commande "Projection" du menu "Avancé" est réglée sur "Avant". Si l'options sélectionnée n'est pas "Avant", ce menu ne peut être sélectionné.
Blocage fonctionne.	Lorsque le réglage est "On", toutes les touches du panneau de commande du projeteur sont désactivées, sauf la touche [Power]. p.30
Forme de pointeur	Vous pouvez sélectionner la forme du pointeur. p.23 Pointeur 1: Pointeur 2: Pointeur 3:

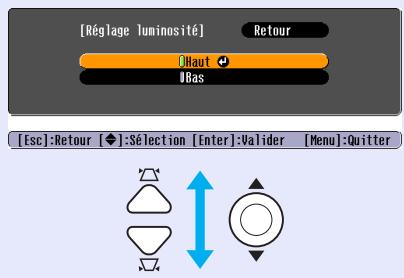

Réglage luminosité	Cette fonction permet de sélectionner deux gâmes de luminosité pour la lampe. Choisissez "Bas" si les images projétées sont trop lumineuses, ce qui arrive notamment lorsqu'on projette dans une salleASF sur un écran de petite taille. Bien que la valeur "Bas" réduise la luminosité des images, elle a l'avantage de consommer moins d'électricité, de réduire le niveau de bruit émis lors de la projection et d'allonger la durée de vie de la lampe. Le niveau de bruit émis par le projeteur est également réduit. (Consommation électrique : une diminution de 35 W permet une augmentation de la durée de vie de la lampe d'environ 1,5 fois, niveau de bruit du ventilateur : réduction environ 20%)
Volume	Règle le volume sonore. p.18
Réinit.	Permet de réinitialiser l'ensemble des valeurs de réglage du menu "Réglages". Si vous foulez rétablir la valeur par défaut de tous les éléments du menu, voir "Tout reinitialiser" p.43

Menu "Avance"

Capture d'écran issue du projecteur EMP-X3

Capture d'écran issue du projecteur EMP-82/62

Sous-menu	Fonction
Affichage	Ceci vous permit d'effectuer les régles relatifs à l'affichage du projecteur. Message: Règle si le nom de la source d'entrée ou le nom du mode couleur ou un message doit être affchéé sur l'écran ("On") ou non ("Off") à certains moments, par exemple quand la source d'entrée ou le mode couleur est changé ou lorsqu'aucun signal d'image n'est entré. Afficher le fond: Règle l'état de l'écran sur "Noir", "Bleu" ou "Logo" lorsqu'aucun signal d'image n'est entré. Ecran démarriage: L'écran de démarriage (l'image projetée à la mise sous tension du projecteur) apparaît ("On"/ou n'apparait pas ("Off"). Ce réglage sera pris en compte à la prochaine mise sous tension du projecteur. Pause A/V : vous pouvez définir l'affichage de l'écran lors de la pause A/V (les options disponibles sont "Noir", "Bleu" et "Logo").
Logo d'utilisateur	Change le logo affchéé comme fond et affchéé pendant la Pause A/V. p.69
Projection	Règle l'angle de projection par rapport à l'écran. p.60 "Avant" "Avant / Plafond" "Arrière" "Arrière / Plafond" En maintainant la touche [A/V Mute] enforcée pendant 5 secondes environ, vous pouze modifier la configuration de projection comme suit : Projection frontale ↔ Projection frontale à partir du plafond Rétroprojection ↔ Rétroprojection à partir du plafond
Fonctionnement	Direct Power On: Règle l'alimentation électrique directe : activée ("On") ou désactivée ("Off"). Lorsque vous mettez le réglage sur "On" et que vous laissez le cordon secteur connecté à une prise secteur, faites attention aux surtensions brusques qui peuvent se produit lorsque l'alimentation électrique est rétablet après une panne de courant par exemple; ceci peut allumer le projecteur automatiquement. Mise en arrêt différé: Règle l'arrêt automatique de la projection (activé "On" ou désactivé "Off") lorsque le projecteur n'est pas utilisé pendant environ 30 minutes et qu'il ne reçoit aucun signal d'image. Mode haute alt.: Si le projecteur est utilisé à une altitude supérieure à 1500 m environ, choisissez le réglage "On".
Link 21L (projecteur EMP-X3 uniquement)	Permet de spécifique si le logiciel utilisé EMP Link 21L va être employé ou non. Pour activer EMP Link 21L, éteignez le projecteur et attendez que la période de refroidissement soit terminée.
Mode attente (projecteur EMP-82/62 uniquement)	Sélectionnez l'option "Réseau activé" si vous souhaitez utiliser les fonctions de contrôle et de surveillance du réseau et la fonction de sortie du moniteur d'attente lorsque le mode attente du projecteur est activé. Si vous modifiez le paramètre, le nouveau paramètre sera activé une fois le projecteur mis hors tension. •Nous proposons des logiciels* adaptations aux projecteurs permettant de contrôler et de surveiller le réseau. •Lorsque l'option "Réseau activé" est sélectionnée, le voyant d'alimentation clignote en orange et reste ensuite allumé en orange une fois la fiche d'alimentation retiree et réinsérée dans la prise électrique.
Port COM (projecteur EMP-82/62 uniquement)	Ce paramètre peut être régèle sur "RS-232C" ou "USB" (selon le port utilisé dans le cadre de la communication avec l'ordinateur). Si vous modifieriez le paramètre, le nouveau paramètre sera activé une fois le projecteur mis hors tension.
Langue	Permet de sélectionner la langue des messages qui s'affichent.
Réinit.	Rétablit la valeur par défaut des régles "Affichage" et "Fonctionnement" du menu "Avancé" (à l'exception de "Mode haute alt.). Si vous foulez rétablir la valeur par défaut de tous les éléments du menu, voir "Tout reinitialiser" p.43

• EMP Monitor : vous permet de surveiller plusieurs projecteurs du réseau et de les contrôle de manière simultanée, à l'aide de fonctions telles que la mise sous/ hors tension et la commutation des sources d'entrée.

Pour obtenir des informations détaillées et mises à jour au sujet des logiciels, veuillez consulter le site Internet suivant. http://esupport.epson-europe.com/downloads/fr/

Menu "Information"

Vouper dier l t des s n d m agn e aent proet et du pecteur. (Affichage seulement)

Ordinateur/Video RVB/Video en composantes

Vidéo composite/ S-Viséo

Sous-menu	Fonction
Durée de lampe	Indique le nombre cumulatif d'heures d'utilisation de la lampe.Si le temps d'ajretissement de la lampe est atteint, les caractères s'affichent en jaune. Le nombre cumulatif d'heures d'utilisation de la lampe compris entre 0 et 10 heures sera affchéé comme 0H. À partir de 10H, il sera affchéé en unités de 1 heures.
Source	Indique la source (signal) d'entrée qui est en train d'être projetée.
Signal entrée	Affiche les caractéristiques du signal d'entrée.(N'apparait pas si le signal d'entrée sélectionné est un signal video composite ou S-Video.)
Résolution	Affiche la résolution du signal d'entrée.(N'apparait pas si le signal d'entrée sélectionné est un signal video composite ou S-Video.)
Signal Video	Indique le format du signal video.(N'apparait pas lorsque le signal d'image provient d'un ordinateur ou d'un équipement video RVB ou video en composantes.)
Taux rafraîchi.»	Affiche la cadence de rafraîchissement de l'image.(N'apparait pas si le signal d'entrée sélectionné est un signal video composite ou S-Video.)
Info Sync.»	Les informations figurant dans ce menu pourront être nécessaires pour toute demande d'entretien à votre revendeur ou au centre de service le plus proche figurant à la rubrique "Conditions d'application de la garantie internationale" de la brochure Consignes de sécurité/Conditions d'application de la garantie internationale.(N'apparait pas si le signal d'entrée sélectionné est un signal video composite ou S-Video.)

Menu "Réinit."

Sous-menu	Fonction
Tout reinitialiser	Réinitialise toutes les fonctions des menus à leurs valeurs par défaut. La valeur par défaut des paramètres "Entrée Ordinateur", "Entrée Ordinateur1", "Entrée Ordinateur2", "Logo d'utilisateur", "Durée de lampe" et "Langue" n'est pas rétable.
Reinitial. duree lampe	Supprimez le nombre cumulatif d'heures d'utilisation de la lampe et remettez-le à "0H". Effectuez cette procédure lorsque vous remplacez la lampe.

Dépannage

Ce chapitre explique comment localiser la source d'un évventuel problème de fonctionnement du projecteur.

Utilisation de l'aide 45

En cas de problème 47

Signification des voyants 47
Levoyant d'alimentation s'allume en rouge 47
·L'un des voyants Lamp ou Temp se met a clignoter en orange 49
·Si les voyants n'indiquent rien d'util ...50
- Problèmes liés à l'image 51
- Problèmes au démarrage du projecteur 57
-Autres problemes 57

Utilisation de l'aide

En cas de problème d'utilisation du projecteur, la fonction d'aide en ligne vous permettra d'afficher à l'écran des instructions qui vous guideront dans les étapes à suivre pour résoudre votre problème. Elle fait appel à une série de menus conçus selon une structure question-réponse.

Procedure

Affichez le menu Aide.

Utilisation de la télécommande

Utilisation du panneau de commande

Confirmez l'option sélectionnée.

Utilisation de la télékomande

Utilisation du panneau de commande

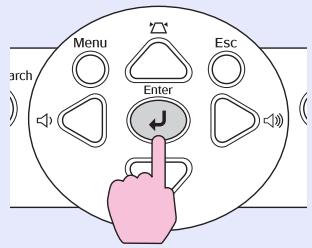

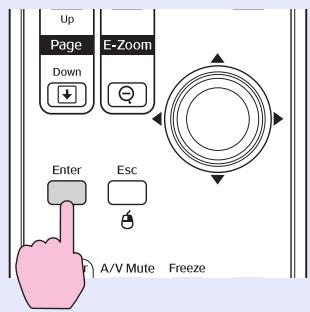

Confirmez la seLECTION.

Utilisation de la télékomande

Utilisation du panneau de commande

Recommencementes 2 et 3 pour acceder à des niveaux de sous-menu correspondant à des informations plus détaillées.

[Esc]:Retour [◆]:Sélection [Enter]:Entree [Help]:Quitter

Appuyez sur la touche [Help] pour quitter le menu d'aide.

N.B.

Si l'aide en ligne ne mentionne pas la solution à votre problème, reportez-vous à la section "En cas de problème". p.47

Si vous vous trouvez confronté à un problème de fonctionnement du projecteur, commencez par examiner les indications fournies par les voyants lumineux, en vous référant à la section "Signification des voyageants" ci-dessous.

Si ces voyants n'indiquent pas clairment la nature du problème, reportez-vous à la section "Si les voyageurs n'indiquent rien d'util". p.50

Signification des voyants

Ce projecteur possède trois voyants qui indiquent son état de fonctionnement.

Les tableaux suivants expliquent ce que signifier ces voyants et comment remédier aux problèmes qu'ils signalent.

Si tous les voyageants sont eteints, verifiez que le cordon secteur est bien enforcé dans le projecteur et dans une prise de courant delivrant un courant secteur normal.

Levoyant d'alimentation s'allume en rouge

Anomalie

: Allumé - : Clignotant : Éteint

Indication	Signification	Solution
Power Rouge	Erreur interne	Cessez d'utiliser le projecteur, débranchez-le de la prise de courant, puis adressez-vous à votre distributeur ou au plus proche bureau dont l'adresse figure à la page "Conditions d'application de la garantie internationale" de la section Consignes de sécurité/Conditions d'application de la garantie internationale.
Power Rouge	Erreur en rapport avec le ventilateur/Erreur en rapport avec le capteur	Cessez d'utiliser le projecteur, débranchez-le de la prise de courant, puis adressez-vous à votre distributeur ou au plus proche bureau dont l'adresse figure à la page "Conditions d'application de la garantie internationale" de la section Consignes de sécurité/Conditions d'application de la garantie internationale.
Power Rouge	Erreur: température élevé (surchauffe)	La lampe s'eteint automatiquement et la projection s'arrête. Attendez pendant environ 5 minutes.Après 5 minutes environ, le projecteur passe en mode de veille; veuillez donc vérifier les deuxpoints suivants. Une fois la vérification effectuee, appuyez sur la touche [Power] pour rallumer leprojecteur.-Veillez à ce que le filtré à air et la grille de sortie d'air soient suffisamment dégagés et que leprojecteur ne soit pas contre un mur.-Si les filtres à air sont bouchés, nettoyez-les ou remplacez-les. p.62, p.68Si cela ne résout pas le problème et si le projecteur continue de surchauffer, ou si les voyantscontinuant d'indiquer un problème lorsque le projecteur est allumé, arrêtez d'utiliser le projecteur,débranchez le cordon secteur de la prise de courant, et adresse-vous à votre distributeur ou au plusproche bureau dont l'adresse est donné à la page "Conditions d'application de la garantiete internationale" de la brochure Consignes de sécurité/Conditions d'application de la garantiete internationale.
Power Rouge	Problème au niveau de la lampeAnomalie au niveau de laminuterie de la lampeLe couvercle de la lampe estouvert.	Veillez à ce que la lampe ne soit pas endommagée et à ce que le filtré à air et l'orifice d'entrée d'air soient suffisamment dégagés.-Retirez la lampe et vérifie qu'elle n'est pas endommagée. p.64Nettoyez le filtré à air et l'orifice d'entree d'air. p.62-Si la lampe n'est pas endommagée → Remettez la lampe et mettez le projecteur sous tension.Si l'erreur persististe → Remplacez la lampe par une neue et mettez le projecteur sous tension.Si l'erreur persististe → Cessez d'utiliser le projecteur, débranchez-le de la prise de courant,puis adresse-vous à votre revendeur ou au plus proche bureau dont l'adresse figure à la page "Conditions d'application de la garantiete internationale" de la brochure Consignes de sécurité/Conditions d'application de la garantiete internationale.-Si la lampe est endommagée → Adresse-vous à votre revendeur ou au plus proche bureaudont l'adresse figure à la page "Conditions d'application de la garantiete internationale" de la brochure Consignes de sécurité/Conditions d'application de la garantiete internationale.(Il n'est possible de poursuivre la projection que si la lampe est replacée.)
		Assurez-vous de réinstaller la lampe correctement et de bien referrer le couvercle de lalampe. p.64En cas de montage incorrect de la lampe ou de son couvercle, la lampe ne s'allumera pas.
		Lorsque l'altitude est supérieure à 1 500 mètres (environ), assurez-vous que leparamètre "Mode haute alt." est activé. p.40

Avertissement

: Allumé

: Clignotant

O:Et eint

L'un des voyants Lamp ou Temp se met à clignoter en orange

Indication	Signification	Solution
Power Rouge	Avertissement relatif à une température élevé	(Il ne s'agit pas d'une anomalie, cependant si la température monte à nouveau excessivement, la projection s'arrête automatiquement.) • Veillez à ce que le filtré à air et la grille de sortie d'air soient suffisamment dégagés et ne se trouvent pas trop pres d'un mur ou de chaque autre surface faisant obstruction. • Si les filtres à air sont bouchés, nettoyez-les ou replacez-les. ©p.62, p.68
Orange
Power Orange	Avis de lampe en fin de vie	Remplacez la lampe par une lampe neue. ©p.64 Si vous continuez à utiliser la lampe au-delà de ce point, le risque de tomber en panne de lampe au cours d'une projection devient élevé. Remplacez la lampe par une lampe neue)dès que possible. L'état duvoyant Power est aussi affecté par l'état du projecteur au moment en question.

N.B.

• Si le projeteur ne fonctionne pas normalement alors que les voyantssemblent indiquer que tout est normal, reportez-vous à la section "Si les voyageants n'indiquent rien d'utile" en page suivante.
• Si unvoyant apparait dans un etat qui ne figure dans aucun des tableaux precedents, adressez-vous à votre revendeur ou au bureau le plus proche dont vous trouverez l'adresse à la page "Conditions d'application de la garantie internationale" de la section Consignes de sécurité/Conditions d'application de la garantie internationale.

Si les voyants n'indiquent rien d'util

Commencez par lore les catégories generales suivantes de problemes pour y trouver le type de probleme dont souffre votre projecteur, puis reportez-vous a la page decrivant your probleme particulier.

Problèmes liés à l'image

Aucune image n'apparait p.51
La projection ne démarre pas, la surface d'image projetée est entièrement noire, entièrement bleue, etc.
La projection s'arrête d'elle-même p.51
Le message "Non Supporté." s'affiche p.52
Le message "Pas de Signal." s'affiche p.52
L'imagestroubloufloue p.53
Des parasites ou de la distorsion apparaisent sur l'image p.53

Problèmes d'interférences parasites, de distorsion ou d' apparition d'un damier noir et blanc.

• L'image est tronquée (grande image) ou trop petite © p.54 Seule une partie de l'image apparait.
  Les couleurs de l'imagne ne sont pas normales p.55

L'image entière est verdâtre/violette, ou en noir & blanc, ou avec des couleurs pâles/grisâtres, etc.

(Les moniteurs ou écrons LCD des ordinateurs ne reproduisent pas tous les couleurs de la même façon, par conséquent il arrive qu'il y ait des différences entre les couleurs de l'image projetée et celles de l'image affichée sur le moniteur, mais cela n'indique pas nécessairement un problème de fonctionnement du projecteur.)

L'imagestesomerep.56
Rien n'apparait sur le moniteur exter ne p.56

Problèmes au démarrage du projecteur

Impossible d'allumer le projecteur p.57

Autres problèmes

• Pas de son ou le son est très faible p.57
  La télécommande ne fonctionne pas p.58

Problèmes liés à l'image

Aucune image n'apparait

Point à contrôler	Remède
A-t-on appuyé sur la touche [Power] ?	Appuyez sur la touche [Power] pourmettre le projecteur sous tension.
Les deux voyants sont-ils tous deux éteints ?	Le cordon secteur est mal branché ou bien la prise de courant n'est pas bonne. Branchez correctement le cordon secteur du projecteur. piiiSi le problème persisté, vérifie si votre prise de courant n'est pas hors tension à cause d'un fusible ou d'un disjoncteur qui aurait sauté.
Le projecteur est-il en mode de coupure son et image (AV/Mute) ?	Appuyez sur la touche [A/V Mute] de la télécommande pour annuler la coupure du son et de l'image. p.21
Les paramètres des menus de configuration ont-ils été régles correctement ?	RéinitialisEZ tous les paramètres. "Réinit." - "Tout reinitialiser" p.43
L'image projetée est-elle entièrement noire ?Uniquement si l'image projetée provient d'un ordinateur	Il se peut que ce soit l'image appliquée en entrée qui soit entièrement noire, comme cela arrive souvent avec les programmes économiqueiseurs d'écran des ordinateurs.
Le format du signal d'image a-t-il été sélectionné correctement ?Uniquement si l'image projetée provient d'un matériel vidéo	Si le projecteur est relié à une source de signal video composité ou S-Video®, utilisez la commande de menu "Signal Vidéo" pour selectionner le format de signal ajustat. "Signal" - "Signal Vidéo" p.37

La projection s'arrête d'elle-même

Point à contrôler

Remède

Le mode "Mise en arrêt différé" a-t-il été activé ("On") ?

Si la commande de menu "Mise en arrêt différé" a été activée ("On"), la lampe s'éteint automatiquement au bout d'une demi-heure d'absence de signal video en entrée. À ce moment, le voyant Power est de couleur orange. Appuyez sur la touche [Power] pourmettre le projecteur sous tension. Si vous ne pouze pas que le projecteur puisse s'arrêt automatiquement, réglez "Mise en arrêt différé" à "Off". "Avancé" - "Fonctionnement" - "Mise en arrêt différé" p.40

■ Le message "Non Supporté." s'affiche

Point à contrôler	Remède
Le format du signal d'image a-t-il été sélectionné correctement ?	Si le projecteur est relié à une source de signal video composité ou S-Video®, utilisez la commande de menu "Signal Video" pour sélectionner le format de signal ajustat. "Signal" - "Signal Video" p.37
Uniquement si l'image projetée provient d'un matériel video
Le mode choisi est-il compatible avec la fréquence et la résolution du signal d'image ?	Reportez-vous à la documentation fournie avec votre ordinateur pour plus de détails sur la façon de changer la résolution et la fréquence des signaux d'image émis par l'ordinateur. "Liste des modes d'affichage d'ordinateur pris en charge" p.78
Uniquement si l'image projetée provient d'un ordinateur

Le message "Pas de Signal." s'affiche

Point à contrôler	Remède
Les cables sont-ils connectéscorrectement ?	Vérifiez si tous les cables requis pour la projection sont bien enforcés dans les connecteurs corrects. p.iii
A-t-on sélectionné le bon port d'entrée-video ?	Appuyez sur la touche [Ordinateur], [S-Video] ou [Video] de la télécommande ou sur la touche [Source Search] de la télécommande ou du panneau de commande du projecteur pour changer l'image. p.19
L'ordinateur ou autre équipement video est-il sous tension ?	Mettez les apparciels sous tension.
Le signal d'image parvient-il jusqu'auprojecteur ?Uniquement si l'image projetéeprovient d'un ordinateur portableou à écran LCD intégré	Si le signal d'image n'est envoyé qu'à l'écran LCD de l'ordinateur ou au moniteur associé à l'ordinateur, vous doivent modifier l'options de sortie de ce signal afin de le rediriger vers une destination externe (leprojecteur) en plus du moniteur de l'ordinateur. Sur certains ordinateurs, lorsque le signal d'image est ainsi redirigé vers une destination externe, l'image ne s'affiche plus sur l'écran LCD ou le moniteur del'ordinateur.Documentation de l'ordinateur : recherchez un titre comme "Sortie externe" ou "Connexion d'unmoniteur externe"Si l'on effectue la connexion pendant que le projecteur ou l'ordinateur est sous tension, il se peut que la touche de fonction [Fn] de l'ordinateur qui permet deREDIRIGER le signal video de l'ordinateur vers unpéripérique externe ne fonctionne pas. Mettez le projecteur et l'ordinateur hors tension, puis de nouveau sous tension. p.iii

L'imagé est trouble ou floue

Point à contrôler	Remède
La mise au point a-t-elle été réglée correctement ?	Tournez la bague de mise au point du projecteur jusqu'à ce que l'image projetée soit nette.
Le cache d'objectif serait-il resté sur l'objectif ?	Retirez le cache de l'objectif.
Le projecteur se trouve-t-il à une distance correcte de l'écran ?	La distance de projection recommangée pour le projecteur EMP-62 est comprise entre 86 cm et 1 071 cm. Lors de l'utilisation du projecteur EMP-82/X3, la distance de projection est comprise entre 87 cm et 1 080 cm. p.i
La valeur de correction de déformation trapézoidal est-elle trop grande ?	Réduisez l'angle d'inclinaison du projecteur pour réduire la correction de la déformation trapézoidal nécessaire. p.i
De la buée se serait-elle formée sur l'objectif ?	Si vous transportez le projecteur d'un endroit froid dans un endroit chaud ou en cas de brusque réchauffement de la température ambiente, il peut se produit de la condensation (buée) sur les lentilles de l'objectif, laquelle peutrendre les images floues. Dans ce cas, laissez le projecteur au repos dans la piece pendant environ une heures avant de l'utiliser. Si de la buée s'est formée sur les lentilles de l'objectif, éteignez le projecteur et attendez que celle-ci s'évapore spontanément.

Des parasites ou de la distorsion apparaisent sur l'image

Point à contrôler	Remède
Le format du signal d'image a-t-il été sélectionné correctement ?	Si le projecteur est relié à une source de signal video composité ou S-Video®, utilisez la commande de menu "Signal Video" pour sélectionner le format de signal ajustat. "Signal" - "Signal Video" p.37
Uniquement si l'image projetée provient d'un matériel video
Les cables sont-ils connectés correctement ?	Vérifiez si tous les câbles requis pour la projection sont bien enforcés dans les connecteurs corrects. p.ii
Utilise-t-on un cable de rallonge ?	L'utilisation d'un cable de rallonge peut augmenter considérablement la quantité de signaux électriques parasites captés, ce qui peut dégrader le signal d'image projeté. Utilisez les câbles fournis et voirz si cela fait une différence.
La résolution correcte a-t-elle été sélectionnée?Uniquement si l'image projetée provient d'un ordinateur	Configurez l'ordinateur pour qu'il produit des signaux compatibles avec le projecteur."Liste des modes d'affichage d'ordinateur pris en charge"▶p.78▶Documentation de l'ordinateur
Les régliages "Sync."▶" et "Alignment"▶" sont-ils corrects?Signaux d'ordinateur ou d'équipement video RVB uniquement	Appuyez sur la touche [Auto] de la télécommande ou sur la touche [Enter] du panneau de commande du projecteur pour effectuer le réglage automatique. Si l'image n'est toujours pas satisfaisante à l'issue de cette opération de réglage automatique, vous pouvez effectuer ces réglages manuellement à l'aide des menus "Sync." et "Alignment".▶p.13, p.15

L'imagé est tronquée (grande image) ou trop petite

Point à contrôler	Remède
La fonction "Rapport largeur/hauteur (format)" est-elle régée correctement ?	Appuyez sur la touche [Resize] de la télécommande. p.22
L'image est-elle encore agrandie par la fonction de zoom électronique (E-Zoom) ?	Appuyez sur la touche [Esc] de la télécommande pour annuler la fonction de zoom électronique. p.24
Le réglage "Position" est-il correct ?	Si des images RVB analogiques provenant d'un ordinateur ou si des images video RVB sont projétées, appuyez sur la touche [Auto] de la télécommande ou sur la touche [Enter] du panneau de commande du projecteur pour effectuer le réglage automatique. Si l'image n'est always pas satisfaisante à l'issue de cette opération de réglage automatique, effectuez un réglage manuel à l'aide de la commande de menu "Position". Si le signal appliqué en entrée n'est pas un signal d'image RVB d'un ordinateur ou d'un équipement video analogue, effectuez un réglage manuel à l'aide de la commande de menu "Position". "Signal" - "Position" p.36
L'ordinateur a-t-il été configuré pour afficher sur deux écrans à la fois ?Uniquement si l'image projetée provient d'un ordinateur	Si ce mode à double écran (dual display) a été activé dans les Propriétés d'affichage du Panneau de configuration de l'ordinateur, le projecteur ne projettera qu'environ la moitié de l'image affichée sur l'écran de l'ordinateur. Pour afficher l'image entière sur l'écran de l'ordinateur, désactiver le mode double écran. Documentation du pilote de la carte video de l'ordinateur
La résolution correcte a-t-elle esté sélectionnée?Uniquement si l'image projetée provient d'un ordinateur	Configurez l'ordinateur pour qu'il produit des signaux compatibles avec le projecteur."Liste des modes d'affichage d'ordinateur pris en charge" p.78 Documentation de l'ordinateur

Les couleurs de l'image ne sont pas normales

Point à contrôler	Remède
Le type de signal d'entrée sélectionné sur le projecteur correspond-il au type de signal fourni par l'équipement raccordé?	Si le projecteur est relié à une source de signal video composité ou S-Video®, utilisez la commande de menu "Signal Video" pour sélectionner le format du signal video. "Signal" - "Signal Video" p.37
La luminosité de l'image a-t-elle été réglée correctement?	Utilisez la commande de menu "Luminosite" pour régler la luminosité de l'image. "Image" - "Luminosite" p.34
Les cables sont-ils connectés correctement?	Vérifiez si tous les cables requis pour la projection sont bien enforcés dans les connecteurs corrects. p.ii
Le contraste® de l'image a-t-il été réglé correctement?	Utilisez la commande de menu "Contraste" pour régler le contraste. "Image" - "Contraste" p.34
Les couleurs ont-elles été régles corrections correctement?	Utilisez la commande de menu "Réglage couleur" pour régler les couleurs. "Image" - "Réglage couleur" p.35
La saturation et la teinte de chaque couleur ont-elles été régées corrections correctement?	Utilisez les commandes de menu "Intensité couleur" et "Nuance" pour régler l'intensité et la teinte des couleurs. "Image" - "Intensité couleur", "Nuance" p.34
	Uniquement si l'image projetée provient d'un matériel vidéo

L'imagest sombre

Point à contrôler	Remède
La luminosité et la luminance de l'image ont-elles été régées correctement ?	Utilisez les commandes de menu "Luminosite" et "Réglage luminosite" pour régler la luminosité et la luminance de l'image. "Image" - "Luminosite" p.34 "Réglage" - "Réglage luminosite" p.38
Le contraste> de l'image a-t-il été régé correctement ?	Utilisez la commande de menu "Contraste" pour régler le contraste. "Image" - "Contraste" p.34
La lampe a-t-elle besoin d'être remplaçée ?	Lorsque la lampe approche de la fin de sa vie, l'image s'assombrit sensiblement et les couleurs perdent de leur fraîcheur. Remplacez alors la lampe par une lampe neuve. p.64

■ Rien n'apparait sur le moniteur externe

Point à contrôler	Remède
Les images proviennent-elles d'un port autre que le port Ordinateur ? (projecteur EMP-X3 uniquement)	Seules les images reçues sur le port Ordinateur peuvent être affichées sur un moniteur externe. Les images video ne peuvent pas être transmises à un moniteur externe. ©p.72
Les images proviennent-elles d'un port autre que le port Ordinateur1 ? (projecteur EMP-82/62 uniquement)	Seules les images reçues sur le port Ordinateur1 peuvent être affichées sur un moniteur externe. Les images video ne peuvent pas être transmises à un moniteur externe. ©p.72

Problèmes au démarrage du projecteur

• Impossible d'allumer le projecteur

Point à contrôler	Remède
Avez-vous appuyé sur la touche [Power] ?	Appuyez sur la touche [Power] pourmettre le projecteur sous tension.
Les voyageants sont-ils tous éteints ?	Le cordon secteur est mal branché ou bien la prise de courant n'est pas sous tension. Branchezcorrectement le cordon secteur au projecteur. p.iiiiSi le problème persististe, vérifie si vous prise de courant n'est pas hors tension à cause d'un fusible oud'un disjoncteur qui aurait sauté.
Les voyageants du projecteur s'éteignent-ilslorsqu'on touche le cordon secteur ?	Il y a probablement un faux contact au niveau du cordon secteur, ou bien celui-ci est défectieux.Rebranchez le cordon secteur à fond. Si cela ne suffit pas à résoudre le problème, cessez d'utiliser leprojecteur, débranchez-le de la prise de courant, puis adresse-vous à votre revendeur ou au plus prochebureau dont l'adresse figure à la page "Conditions d'application de la garantie internationale" de lasection Consignes de sécurité/Conditions d'application de la garantie internationale.

Autres problèmes

Pas de son ou le son est très faible

Point à contrôler	Remède
La source audio est-elle correctement raccordée au projecteur ?	Vérifiez que le cable est raccordé à la prise Audio.
Le volume sonore a-t-il été régle au plus bas ?	Réglez le volume à un niveau suffisant pour que le son soit audible. ©p.18
Le projecteur est-il en mode de coupure son et image (AV/Mute) ?	Appuyez sur la touche [A/V Mute] de la télécommande pour annuler la coupure du son et de l'image. ©p.21

La télécommande ne fonctionne pas

Point à contrôler	Remède
Pointe-t-on l'émetteur infrarouge de la télécommande vers le capteur infrarouge du projecteur lorsqu'on utilise la télécommande ?	Orientez l'avant de la télécommande vers le capteur infrarouge du projecteur. L'angle de fonctionnement de la télécommande est d'environ ±30° horizontally et d'environ ±15° vertically. p.i
La télécommande est-elle trop éloignée du projecteur ?	La portée maximale de la télécommande est d'environ 6 mètres. p.i
Le capteur infrarouge du projecteur (qui reçoit les signaux de la télécommande) est-il exposé aux rayons directs du soleil ou d'une forte lampe fluorescente ?	Installez le projecteur dans un endroit où aucune lumière force ne risque de frapper son capteur infrarouge.
Les piles sont-elles mortes ou ont-elles été montées à l'envers ?	Remplacez les piles de la télécommande par des piles neuves et veilles à installer ces dernières dans le bon sens. p.62
Avez-vous appuyé sur une touche de la télécommande pendant plus de 30 secondes ?	Si vous maintainez enfoncée l'une quelconque des touches de la télécommande pendant plus de 30 secondes, la télécommande arrête a envoyer des signaux (mode de veille de la télécommande). Ce mode de fonctionnement sert à éviter que l'on ne puisse décharger les piles de la télécommande en faisant par inadvertance un objet posé sur celle-ci. Dès que la pression sur la touche est relachée, la télécommande returne automatiquement en mode de fonctionnement normal.

Annexes

Ce chapitre contient des procédures de maintenance pour vous aider à conserver votre projecteur en excellent état de fonctionnement pendant très longtemps.

Installation 60

• Installation et mise en service du projecteur 60

Maintenance 61

Nettoyage 61

-Nettoyage de l'extérieur du projecteur 61
-Nettoyage de l'objectif 61
-Nettoyage des filtres à air et de l'orifice d'entrée d'air 62

• Remplacement des pieces de consommation courante ....62

-Remplacement des piles 62
Péridicité de remplacement de la lampe 63
-Remplacement de la lampe 64
- Remise à zéro du compteur d'heures d'utilisation de la lampe... 67
-Remplacement du filtré à air. 68

Enregistrement d'un logo utiliser 69

Connexion à un équipement de sortie externe 72

• Connexion à un moniteur externe 72
• Connexion à un haut-parleur externe (lors de l'utilisation du projecteur EMP-82/62)............72

Accessoires en option et consommables 73

• Accessoires en option 73
• Consommables 73

Glossaire 74

Listedes commands ESC/VP21 76

• List des commandes 76
  Câblage des interfaces et des connecteurs 76

• Interface USB 76

• Connexion en série (projecteur EMP-82/62 uniquement)......77
• Configuration initiale de la liaison USB 77

Listedes modes d'affichage d'ordinateur pris en charge 78

• Ordinateur/Video RVB 78
• Video en composantes 78
• Video composite/S-Video 78

Spcifications 79

Apparance. 82

-EMP-X3 82
• EMP-82/62 83

Index 84

Installation et mise en service du projecteur

Il existe quatre modes de projection possibles, qui sont décrites ci-dessous.

Attention

• Dans le cadre de l'installation de la fixation de plafond (suspension du projecteur au plafond), une Procedure d'installation spécifique est requise. Une installation incorrecte risque d'entrainer des blessures ou des déteriorations en cas de chute du projecteur.
• Ne placez pas ce projecteur sur un de ses cotoés pour effectuer la projection, faute de quoi des pannes poursaient se produit.

• En cas d'utilisation d'adhésifs (pour éviter que les vis de la fixation de plafond ne se desserrent), de lubrifiants, d'huiles, etc., le boûtier risque de se craqueler ou le projecteur risque de tomber, ce qui entraînera des blessures ou de graves déteriorations au niveau du projecteur. Lors de l'installation ou du réglage de la fixation de plafond, n'utilise pas d'adhésifs (pour éviter que les vis de la fixation de plafond ne se desserrent), d'huiles, de lubrifiants, etc.

• Projection frontale (vers l'avant)

• Rétroprojection avec un écran translucide

• Projection frontale à partir du plafond (vers l'avant/plafond)

• Rétroprojection à partir du plafond (vers l'arrière/plafond)

N.B.

• Pour suspendre le projecteur au plafond, utilisez toujours la fixation de plafond (aussi appelée "bride de suspension au plafond") (en option). ©p.73
• Si vous projetez à partir du plafond ou en rétroprojection sur un écran translucide, réglez la commande "Projection" du menu "Avance" à la valeur requise compte tenu de la disposition du projecteur par rapport à l'écran. p.39

Cette section décrit les opérations d'entretien ou de maintenance du projecteur comme son nettoyage ou le remplacement de ses pieces de consommation courante.

Nettoyage

Nettoyez votre projecteur s'il est devenu sale ou si la qualité des images projétées commence à se dégrader.

Attention

Assurez-vous d'avoir lu le fascicule intitulé Consignes de sécurité/Conditions d'application de la garantie internationale avant d'entreprenevre de nettoyer le projecteur.

Nettoyage de l'extérieur du projecteur

Nettoyez l'extérieur du projecteur en l'essuyant sans forcer à l'aide d'un chiffon doux.

Si le projecteur est particulièrement sale, humidifiez votre chiffon à l'aide d'une solution d'eau contenant une petite quantité d'un détergeant neutre, en veillant à bien essorer votre chiffon avant de vous en servir pour essuyer l'extérieur du projecteur. Essuyez ensuite à nouveau l'extérieur du projecteur avec un chiffon sec.

Attention

N'utilise pas de substance volatile telle que de la cire, de l'alcool ou un solvant pour nettoyer l'extérieur du projecteur. Ces matieres poursaient deformer la coque du projecteur ou dissoudre sa couche de surface.

Nettoyage de l'objectif

Utilisez un pinceau soufflant du commerce ou bien du papier optique pour essuyer delicatement la lentille de l'objectif.

Attention

Faites attention de ne pas frottier l'objet avec un matériel abrasif, et protégéz-le des chocs, car il s'agit d'une piece fragile.

Nettoyage des filtrés à air et de l'orifice d'entrée d'air

Les accumulations de poussière au niveau du filtré à air ou de la grille de sortie d'air, en réduisant l'efficacité du système de refroidissement, peuvent cause des surchauffes internes susceptibles de provoquer des problèmes de fonctionnement et de raccourcir la durée de vie du système optique. Il est recommendé de nettoyer ces pieces au moins une fois par trimestre. Si le projecteur a été installé dans un environnement poussièresux, il est possible qu'elles aient besoin d'être nettoyées encore plus fréquemment.

N.B.

Si les filtrés à air sont brises ou si le message d'advertissement réapparait peu après leur nettoyage, remplacez-les. Remplacez-le par un filtré à air neuf. Voir "Remplacement du filtré à air". p.68

Remplacement des pieces de consommation courante

Cette section explique comment remplacer les piles de la télécommande, la lampe et les filtres à air.

Remplacement des piles

Si la télécommande semblemettre longtemps à réagir ou cesse de fonctionner au bout d'un moment, c'est probablement que ses piles sont arrivées à épuisement. Remplacez les piles. Ayez toujours deux piles alcalines de rechange de taille AAA prêtes à être utilisées au besoin.

Attention

Assurez-vous d'avoir lu le fascicule intitulé Consignes de sécurité/Conditions d'application de la garantie internationale avant de remplacer les piles.

Procedure

Déposez le couvercle du compartment à piles.

Poussez sur la languette du couvercle du compartment à piles, puis relevez celui-ci.

Installez les piles.

Veillez à installer les nouvelles piles à l'endroit en respectant les signes (+) et (-) marqués sur les piles et à l'intérieur du boîtier.

Remontez le couvercle du compartment à piles.

Appuyez sur le couvercle jusqu'au déclic.

Périodicité de remplacement de la lampe

Il est temps de replacer la lampe quand :

• Le message "Remplacez la lampe." apparait à l'écran au démarrage du projecteur

• Lorsque levoyant Lamp clignote à l'orange

• L'image projetée commence à devenir nombre ou à perdre de sa qualité

• Ce message de remplacement de lampe estprogrammé pour apparaitre à l'issue des nombres suivants d'heures d'utilisation de la lampe afin de conserver aux images leur luminosité initiale et toute leur qualité. "Réglage luminosité" p.38

· Si le projecteur est constamment utilisé en mode haute luminosité: environ 1900 heures
· Si le projecteur est constamment utilisé en mode basse luminosité: environ 2900 heures

• Si vous continue à utiliser la lampe au-delà de cette période, le risque de tomber en panne de lampe au cours d'une projection devient élevé. Lorsque le message indiquant que la lampe doit être replacée apparait, vous avez donc interet à replacer sans tarder votre lampe par une lampe neue, même si elle fonctionne encore.
• Selon les caractéristiques de la lampe et la façon dont elle a été utilisée, il peut arriver que celle-ci produit moins de luminosité ou cesse complètement de fonctionner avant même que ce message n'apparaisse. Il est donc conseillé de plusieurs conserver une lampe de rechange à portée de main afin de pouvoir.Remédier à cette éventualité.
• Adresse-vous à votre distributeur pour obtenir une lampe EMP de rechange.

Remplacement de la lampe

Attention

• Si vous remplacez la lampe parce qu'elle a cession de fonctionner, vous doivent savoir qu'elle risque de s'être brisée.
  S'il s'agit de remplacer la lampe d'un projecteur qui a été installé au plafond, vous devriez toujours partir du principe que la lampe usagée est peut-être brisée et faire très attention au moment de déposer le couvercle de la lampe.
• Attende que la lampe ait refroidi suffisamment avant d'ouvrir le couvercle de la lampe. Pour donner à la lampe le temps de se refroidir après la mise hors tension, attendez environ une heures.

Procedure

Après avoir étéint le projecteur, entendez que le son de confirmation "bip-bip" se fasse entendre, puis débranchez le cordon secteur.

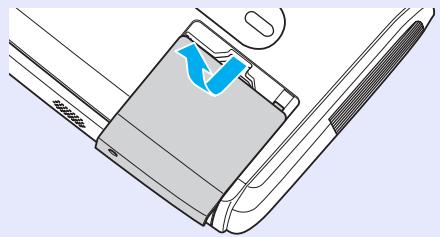

Attendez que la lampe ait refroidi, puis retirez le couvercle de la lampe du dessus du projecteur.

Desserrez la vis de fixation de couvercle de lampe à l'aide du tournevis fourni avec la lampe ou de quelques autres tournevis cruciforme.

Faites glisser ensuite le couvercle de lampe vers l'avant, puis enlevez-le.

Desserrez les deux vis de fixation de la lampe.

Desserrez les deux vis de fixation de la lampe à l'aide du tournevis fourni avec la lampe ou de chaque autre tournevis cruciforme.

Sortez la lampe.

Saisissez la lampe comme illustré ci-contre et tirez-la vers le haut pour l'extraire du projecteur.

Si la lampe est brisée, remplacez-la par une lampe neue ou contactez votre revendeur.

Installez la nouvelle lampe.

Insérez la lampe neuve de façon qu'elle soit correctement en place, et serrez les deux vis une fois qu'elle est insérée bien à fond.

Remontez le couvercle de la lampe.

Faites glisser le cache d'objectif et serrez la vis de fixation du cache.

N.B.

• Installez bien la lampe à sa place. L'ouverture du couvercle de la lampe a pour effet d'éteindre automatiquement la lampe, par mesure de précaution. En outre, elle ne se rallumera pas tant qu'elle et son couvercle n'auront pas été réinstallés correctement.
• La lampe contient du mercure. Observe la réglementation locale en vigueur concernant les déchets lorsque vous jetez une lampe.

Remise à zéro du compteur d'heures d'utilisation de la lampe

Le projecteur intègre un compteur qui comptabilise les heures d'utilisation de la lampe. Lorsque ce temps d'utilisation cumulé atteint une certaine valeur, le message d'advertissement sugérant de replacer la lampe s'affiche à l'écran. Il est donc important de remettre ce compteur à zéro à chaque fois que vous replacez la lampe par une lampe neue. Cette opération s'effectue à partir des menus de configuration, comme expliqué ci-après.

N.B.

Ne remettez pas à zéro le compteur d'heures d'utilisation de la lampe si vous ne remplacez pas la lampe, sans quoi la période de remplacement de la lampe ne sera pas indiquée correctement.

Procedure

Branchez le cordon secteur et allumez le projecteur.

Sélectionnez "Réinit." dans le menu de configuration, puis sélectionnez "Reinitial. duree lampe".

Pour plus de détails sur la façon exacte de procéder, reportez-vous à la section "Utilisation du menu de configuration".

Vérifiez les touches disponibles et leur fonction dans le guide au bas de l'écran.

Utilisation de la télécommande

Utilisation du panneau de commande

Lorsque "Exécuter?" apparait, Sélectionnez "Oui".

Le nombre d'heures d'utilisation de la lampe est alors remis à zéro.

■ Remplacement du filtré à air

Si les filtrés à air sont brisés ou si le message d'advertisement réapparait peu après leur nettoyage, remplacez-les.

Le remplacement du filtré à air peut se faire même si le projecteur est fixé au plafond.

Procedure

Après avoir étéint le projecteur, entendez que le son de confirmation "bip-bip" se fasse entendre, puis débranchez le cordon secteur.

Déposez le filtré à air.

Passez un doigt dans le creux du filtre à air, puis faites-le glisser vers l'avant pour l'extraire.

Installez le filtré à air neuf.

Réengagez les couvercles de filtré à air dans leurs rails, puis repoussez-les à fond dans leurs logements jusqu'àu déclic.

N.B.

Observe la réglementation locale en vigueur concernant les déchets lorsque vous jetez des filtrés à air usages.

Cadre de filtré à air: Polycarbonate, plastique ABS
Filtre: Mousse de polyurethane

Enregistrement d'un logo utiliser

Vous pouvez enregistrer une image en cours de projection comme logo utilisé.

N.B.

Lorsque vous enregistrez un logo d'utilisateur, tout logo d'utilisateur précédemment enregistré est automatiquement effacé.

Procedure

Projetez l'image que vous aimeriez utiliser comme logo utilisé, puis affichez le menu de configuration.

Utilisation de la télécommande

Utilisation du panneau de commande

Sélectionnez "Avancé" dans le menu de configuration, puis sélectionnez "Logo d'utilisateur".

Pour plus de détails sur la façon exacte de procéder, reportez-vous à la section "Utilisation du menu de configuration".

p.33

Le guide en bas de l'écran vous informe sur les touches utilisables sur la télécommande et le panneau de commande ainsi que sur leur fonction.

[Esc]:Retour [◆]:Selection [Enter]:Entree [Menu]:Quitter

N.B.

• Si la fonction "Protec. logo utiliser." du menu "Mot de passer protégé" est activée ("On"), un message s'affiche et l'enregistrement d'un nouveau logo utilisé est impossible. Pour pouvoir enregistrer un logo utilisé, il faut d'abord désactiver la fonction "Protec. logo utiliser." en la réglant à "Off". ©p.30
• Si vous avez utilisé des fonctions telles que la correction de la déformation trapézoidal ou le zoom électronique, la fonction en cours d'utilisation est annulée lorsque vous sélectionnez le menu "Logo d'utilisateur".

Quand "Accepter cette image comme logo utiliser?" apparait, sélectionnez "Oui".

N.B.

Lorsque vous appuyez sur la touche [Enter] de la télécommande ou du panneau de commande du projecteur, le signal d'image sera affché avec sa résolution d'origine; par conséquent, si un signal possédant une résolution autre que la résolution du panneau du projecteur est projeté, ou si une image video est projetée, la taille de l'affichage changera.

L' image à enregistrer apparait, accompagnée d'un rectangle de sélection. Déplacez le rectangle de sélection pour sélectionner la partie de l'image à utiliser comme logo.

Utilisation de la télécommande Utilisation du panneau de commande

N.B.

Les logos utilisateurs sont enregistrables dans une taille pouvant aller jusqu'à 400 × 300 points.

Lorsque " Sélectionner cette image?" apparait, sélectionnez "Oui".

Sélectionnez la valeur de zoom dans l'écran de réglage Zoom.

[Esc]:Retour [◆]:Selection [Enter]:Validator [Menu]:Quitter

Lorsque "Sauvegarder cette image?" apparait, seLECTIONnez "Oui".

L'image est alors sauvégardée. Une fois la sauvégarde terminée, le message "Terminé." apparait.

N.B.

• L'enregistrement du logo utilisé peu prendre un peu de temps (environ 15 secondes). Ne tentez pas d'utiliser le projecteur ni aucune des sources reliées au projecteur pendant l'enregistrement du logo utilisé ; vous risqueriez de causeurs des erreurs de fonctionnement du projeteur.
• Une fois qu'un logo utilisé a été enregistré, il n'est plus possible de revenir au logo EPSON initial.

Connexion à un équipement de sortie externe

Connexion à un monitreur externe

Les images RGB analogiques et les images video RGB d'un ordinateur relié au port d'entrée Ordinateur/Ordinateur1 peuvent être visualisées sur le moniteur d'un ordinateur externe et projétées en même temps par le projecteur de manière à ce que les images puissant être consultées lors de presentations, par exemple.

Si les images projétées proviennent d'une source connectée au port Ordinateur2, elles ne peuvent être visualisées sur un monitreur externe. Connectez le monitreur externe à l'aide du cable fourni avec celui-ci.

N.B.

• Les images video en composantes, S-Video et video composite ne peuvent pas etre envoyes sur un ecran externe.
• La mire de réglage de la déformation trapézoidale et les menus d'aide et de configuration des fonctions du projecteur ne seront pas transmis au monieur (écran) externe.

Connexion à un haut-parleur externe (lors de l'utilisation du projecteur EMP-82/62)

Vous pouvez relier des haut-parleurs équipés d'amplificateurs au port de sortie audio du projecteur de manière à bénéficiair d'un son plus plein. Utilisez un cable audio disponible dans le commerce, équipé de fiches avec connecteur à broches mini-connecteur stéreo (3,5 mm) ou de fiches équivalentes.

Utilisez un cable audio équipé de fiches adaptées aux ports de l'équipement audio externe.

Câble audio (disponible dans le commerce)

N.B.

Une fois le cable audio avec mini-connecteur stéreo inséré dans le port de sortie audio, le son est émis par les haut-parleurs externes. Aucun son n'est alors émis par le haut-parleur du projecteur.

Accessoires en option et consommables

Les accessoires suivants sont proposés à la vente. Voici la liste des accessoires en option, à compter du mois de mars 2006. Le détail de ces accessoires peut avoir été modifié sans préavis.

Accessoires en option

Sacoche ELPKS16B

Utilisez cette mallette si vous devez porter le projecteur à la main.

Ecran valisette 60" ELPSC07

Ecran valisette 80" ELPSC08

Écran portatif sur rouleau. (Rapport largeur/hauteur (format) 4:3)

Ecran portable 50" ELPSC06

Écran compact et facile à transporter. (Rapport largeur/hauteur (format) 4/3)

Câble VGA ELPKC02

(1,8 m - Mini-D-Sub 15 broches/Mini-D-Sub 15 broches)

Il s'agit du même cable d'interface pour ordinateur que celui qui est fourni avec le projecteur.

Câble VGA ELPKC09

(3 m - Mini-D-Sub 15 broches/Mini-D-Sub 15 broches)

Câble VGA ELPKC10

(20 m - Mini-D-Sub 15 broches/Mini-D-Sub 15 broches)

Utilisez ce cable de rallonge si le cable pour ordinateur fourni est trop court.

Permet de raccorder une source de signaux video en composantes

Fixation de plafond * ELPMB18

Permet de fixer le projecteur à un plafond.

Plaque de base * ELPFC03

Système de rallonge 370 mm argent * ELPFP04

Système de rallonge 570 mm argent * ELPFP05

Système de rallonge 770 mm argent * ELPFP06

À utiliser pour suspendre le projecteur à un haut plafond ou à un plafond avec faux-plafond en panneaux.

• Une procédure d'installation spéciale doit être respectée pour suspendre le projecteur au plafond. Adressez-vous à l'établissement qui vous a vendu votre projecteur si vous souhaitez réaliser ce type d'installation.

Consommables

Lampe de rechange ELPLP34

Utilisez cet article pour remplacer vos lampes qui arrivent en fin de vie.

Kit de filtres ELPAF08

(2 litres à air)

Utilisez cet article pour replacer vos filtres à air usages.

Ce glossaire contient les définitions de quelques-uns des termes techniques employés dans ce guide, dont la signification pourrait vous échapper, et qui ne sont pas expliqués dans le corps de ce manuel. Il existe dans le commerce des publications qui contiennent des précisions supplémentaires sur ces sujets.

Alignement	Les signaux émis par les ordinateurs et les équipements video RVB ont une fréquence spécifique. Si le projecteur ne s'algène pas précisément avec cette fréquence, l'image produit ne sera pas de bonne qualité. L'action du projecteur qui s'accorde sur la fréquence de ces signaux (Nombre de créés par seconde du signal) est appelée "alignment". Si cet alignement n'est pas bien effectué, de larges bandes verticales apparaitront sur les images projétées.
Cadence de rafraîchissement (Taux rafraîchi)	Les points lumineux des écrans ne conservent une même luminosité et une même leur couleur que pendant un temps très court. Pour qu'une image persiste à l'écran, celle-ci doit être balayée, c'est-à-dire reddissinée point par point, de nombreuses fois par seconde, pour "rafraîchir" les points lumineux de l'écran. Le nombre d'opérations de rafraîchissement par seconde est appelé cadence (ou fréquence ou taux) de rafraîchissement et s'exprime en hertz (Hz).
Contraste	La différence entre les zones claires et les zones sombres d'une image peut être augmentée ou diminuée pour faire ressortir ou au contraire adoucir du texte ou des images. C'est ce réglage que l'on appelle "contraste".
Dolby numérique	Format de signaux sonores développé par les laboratoires Dolby Laboratories. La stéréo normale est un format à deux voies qui utilise deux haut-parleurs. Le Dolby numérique est un format à 6 voies (ou plus précisément 5.1 voies) qui ajoute à ces deux haut-parleurs un haut-parleur central, deux haut-parleurs arrêté et un haut-parleur de basses (caisson de grave).
Entrelacés	Méthode de balayage d'image dans laquelle l'image est découvert en fines lignes horizontales (composées de points), lesquelles sont ensuite retracées à l'écran l'une après l'autre, de gauche à droite, puis de haut en bas. Ces lignes étant numérotiées, l'écran composé des lignes paires et l'écran composé des lignes impaires sont retracés alternatively.
HDTV	Abréviation de "High-Definition TeleVision", télévision haute définition. Cette abréviation fait reférence aux systèmes à haute définition qui satisfont les critères suivants :•Résolution verticale d'au moins 750p ou 1125i (p = progressif), i = entrelacs)•rapport largeur/hauteur (format) de l'écran: 16/9e.•Réception et reproduction (ou sortie) du son en mode Dolby numérique".
Mode Squeeze	Dans ce mode, les images de format panoramicique 16/9e ont été comprimées horizontally affirm de pouvoir être intégralement enregistrées sur un support d'enregistrement prévu pour du format 4/3. Lorsque ces images sont reproduites par le projecteur en mode Squeeze, elles retrouvent automatiquement leur format panoramicique 16/9e d'origine.
Progressif	Méthode de balayage d'image dans laquelle chaque image instantanée est entièrement balayée de haut en bas pour former une image individuelle complète.
Rapport largeur/hauteur (format)	Rapport entre la largeur de l'image et sa hauteur. Les images de HDTV (télévision haute définition) sont au format 16:9e, qui donne une grande largeur d'écran. Les images standard sont au format 4:3.
SDTV	Abréviation de "Standard-Definition TeleVision", télévision à définition standard. Cette abréviation fait reférence aux systèmes de télévision qui ne satisfont pas aux critères de la télévision haute définition.
sRVB	Norme internationale de définition des couleurs formulée de sorte que les informations de couleurs provenant des équipements videoe puissant être facilement traitées et reproduites par les systèmes d'exploitation des ordinateurs et de l'Internet. Si la source de signal raccordée possède un mode sRVB, réglez à la fois le projecteur et la source de signal en mode sRVB.
SVGA	Type de signal videoe représentant une résolution de 800 points horizontal × 600 points verticaux, utilisé par les ordinateurs compatibles IBM-PC/AT.
S-Viséo	Signal videoe dont la composante de luminance et la composante couleur sont séparées de façon à fournir une(Meilleure qualité)d'image.Les images de ce type sont donc formées à partir de deux signaux indépendants : Y (le signal de luminance) et C (le signal decouleur).
SXGA	Type de signal videoe représentant une résolution de 1 280 points horizontal × 1 024 points verticaux, utilisé par les ordinateurs compatibles IBM-PC/AT.
Sync. (synchronisation)	Les signaux émis par les ordinateurs et les équipements videoe RVB ont une fréquence spécifique. Si le projecteur ne s'alignepas précisément avec cette fréquence, l'image produit ne sera pas de bonne qualité. L'action du projecteur alignant les phases(positions relatives des créées et des creux) de ces signaux est appelée "synchronisation". Si les signaux sont malsynchronisés, l'image peut devenir tremblante, brouillée ou déformée horizontally.
Temp. couleur	Température d'un object émettant de la lumière. Si la température des couleurs est élevée, celles-ci tendent à tirer vers le bleu.Si la température des couleurs est BASSE, celles-ci tendent à tirer vers le rouge.
USB	Sigle de Universal Serial Bus. L'USB est une interface permettant de raccarder des péripériques à des ordinateurspersonnels, qui ne prend en charge que des vitesses de transmission (débits) de données reliativement lentes.
Vidéo en composantes	Signal videoe composé d'une composante de luminosité/luminance videoe et de composantes de couleurs fournies sous la forme de signaux distincts, de façon à fournir une meilleure qualité d'image.En mode HDTV ( télévision haute définition), il s'agit d'un signal d'image composé en fait de trois signaux indépendants : Y(le signal de luminance) et Pb et Pr (Signal en différences de couleur).
VGA	Type de signal videoe représentant une résolution de 640 points horizontal × 480 points verticaux, utilisé par les ordinateurscompatibles IBM-PC/AT.
Vidéo composite	Signal videoe qui représenté le mélange d'un signal de luminosité et de signaux de couleurs. Il s'agit du type de signal le plusrépandu parmi les apparciels videoe domestiques (aux formats NTSC, PAL et SECAM).La porteuse Y (signal de luminance) et la composante chromatique (signal de couleur) contenues dans le signal de mire dedouleurs sont superposées (mélangees) pour former un signal unique.
Verrouillage de sécurité	Dispositif consistant en un trou pratiqué dans le boîtier du projecteur, dans lequel on passé un cable antivol (non fourni) pourattacher le projecteur à une table ou à une poutre. Ce projecteur est compatible avec le système Microsaver Security Systemfabrikué par Kensington.
XGA	Type de signal videoe représentant une résolution de 1 024 points horizontal × 768 points verticaux, utilisé par les ordinateurscompatibles IBM-PC/AT.

Liste des commandes

Lorsqu'il recoit une commande de mise sous tension (Power On), le projecteur passse sous tension et démarre immédiatement en mode préchauffage. Une fois sous tension, le projecteur renvoie un symbole deux-points":" (3Ah) en guise d'invite de commande.

À l'issue de l'exécution de chaque commande, le projecteur renvoie l'invite deux-points":" et attend la commande suivante.

Si le traitement des commandes se termine par une erreur, le projecteur émet un message d'erreur, puis le code":" réapparait.

Élement		Commande
Mise sous tension/hors tension	ON	PWR ON
	OFF	PWR OFF
Sélection du signald'entrée à projeter	Ordinateur (Auto)	SOURCE 1F
	Ordinateur	SOURCE 11
	Vidéo component	SOURCE 14
	Vidéo	SOURCE 41
	S-Viséo	SOURCE 42
Activation/désactivation de lacoupure son et image(A/V Mute)	ON	MUTE ON
	OFF	MUTE OFF
Sélection de l'écrande coupure son etimage(A/V Mute)	Noir	MSEL 00
	Bleu	MSEL 01
	Logo utilise.	MSEL 02

Élement		Commande
		Port Ordinateur1	Port Ordinateur2
Sélection du signal d'entrée à projeter	Ordinateur (Auto)	SOURCE 1F	SOURCE 2F
	Ordinateur	SOURCE 11	SOURCE 21
	Vidéo component	SOURCE 14	SOURCE 24

• Lorsque vous produitez l'une quelconque des commandes ci-dessus, effectuez un code (0Dh) de retard du chariot (CR) jusqu'à la fin.

Câblage des interfaces et des connecteurs

Interface USB

Type du connecteur : USB (type B)

(type B)

■ Connexion en série (projecteur EMP-82/62 uniquement)

• Forme du connecteur

: D-Sub à 9 broches (mâle)

• Connecteur d'entrée du projecteur

:commande (RS-232C)

(câble en série PC)

GND 5 5 GND

RD 2 3 TD

TD 3 2 RD

DTR 4 6 DSR

DSR 6 4 DTR

Signal	Fonction
GND	Masse du cable de signalisation
TD	Transmission de données
RD	Réception de données
DSR	Ensemble de données prêt
DTR	Terminal de données prêt

Configuration initiale de la liaison USB

Pour pouvoir piloter le projecteur à l'aide de commandes ESC/VP21 via le port USB, les préparatifs suivants doivent être effectués.

Procedure

1 Téléchargez le pilote (USB-COM Driver) du site Web EPSON sur votre ordinateur.

L'URL est la suivante.

http://esupport.epson-europe.com/downloads/fr/

2 Installéz le pilote USB télécharge sur votre ordinateur.

Lisez les instructions affichées sur l'écran de téléchargement.

3

Activez l'option "Link21L" du menu "Avancé".

Selectionnez l'option "USB" pour le paramètre "Port COM" du menu "Avancé".

4 Éteignez le projecteur.

5 Eteignez le projecteur après le son de confirmation "bip-bip".

Une fois le projecteur à nouveau sous tension, la communication avec celui-ci par une liaison USB sera alors possible.

Attention

Si vous débranchez le cordon secteur avant d'avoir entendu le son de confirmation "bip-bip", le port de communication n'est pas changé.

Liste des modes d'affichage d'ordinateur pris en charge

Ordinateur/Video RVB

Signal	Cadence de rafraîchissement (Taux rafraîché) (Hz)	Résolution (points)	Résolutions pour redimensionner l'écran (points)
			EMP-X3/82	EMP-62
VGA	60	640×480	1024×768	800×600
VGAEGA		640×350	1024×560	800×438
VESA	60/72/75/85,iMac*	640×480	1024×768	800×600
SVGA	56/60/72/75/85,iMac*	800×600	1024×768	800×600
XGA	60/70/75/85,iMac*	1024×768	1024×768	800×600
SXGA	70/75/85	1152×864	1024×768	800×600
SXGA	60/75/85	1280×960	1024×768	800×600
SXGA	60/75/85	1280×1024	960×768	750×600
UXGA	60	1600×1200	1024×768	-
MAC13"		640×480	1024×768	800×600
MAC16"		832×624	1024×768	800×600
MAC19"		1024×768	1024×768	800×600
MAC19"	60	1024×768	1024×768	800×600
MAC21"		1152×870	1016×768	794×600
SDTV (625i)	50	720×576	1024×768	800×600
SDTV(525i)	60	720×480	1024×768	800×600
SDTV(525p)	60	640×480	1024×768	800×600
HDTV (750p)	60	1280×720	1024×576	800×450
HDTV(1125i)	60	1920×1080	1024×576	800×450

• La connexion n'est possible que si l'équipement possède un port de sortie VGA.

La projection de certains signaux non répertoriés dans le tableau reste possible. Cependant, toutes les fonctions ne seront probablement pas prises en charge.

Nom du produit			EMP-X3	EMP-82	EMP-62
Dimensions			327 (L) x 86 (H) x 246 (P) mm(pieds et haut-parleur non compris)
Taille du panneau			0,6 pouce
Méthode d'affichage			Matrice active TFT au polysilicium
Résolution			XGA® 786 432 pixels(1024 (L) x 768 (H) points) x 3		SVGA® 480 000pixels (800 (L) x 600(H) points) x 3
Réglage de la mise au point			Manuel
Réglage du zoom			Manuel (environ 1:1.2)
Lampe (source lumineuse)			Lampe UHE 170 watts, modèle : ELPLP34
Sortie audio maximale			1 W mono	5 W mono
Haut-parleur			1
Courant secteur			100 à 240 V c.a. 50/60 Hz 2,9 à 1,2A
Consommation		En fonctionnement	250 W (100 à 120 V)240 W (220 à 240 V)
		En veille	5 W (100 à 120 V)6 W (220 à 240 V)	4 W (100 à 120 V)5 W (220 à 240 V)
Altitude de fonctionnement			0 à 2286 m
Température en utilisation			+5 à +35°C (sans condensation)
Température de stockage			-10 à +60°C (sans condensation)
Poids			Environ 2,6 kg	Environ 2,7 kg
Connecteurs	Ordinateur/Ordinateur1	1	Mini D-Sub à 15 broches(femelle) bleu
	Entrée audio	1	RCA à 1 broche	Mini-connecteur stéréo
	Ordinateur2	1	-	mini D-Sub à 15 broches (femelle) bleu
	Entrée audio	1	-	Mini-connecteur stéréo
	S-Viséo	1	Mini DIN à 4 broches
	Entrée audio	1	RCA à 1 broche
	Viséo	1	RCA à 1 broche
	Entrée audio	1	RCA à 1 broche
	USB*	1	Connecteur USB (série B)
	RS-232C	1	-	D-Sub à 9 broches (mâle)
	Sortie moniteur	1	Mini D-Sub à 15 broches (femelle) noir
	Sortie audio	1	Mini-connecteur stéréo

pixelworks

Ce projecteur incorpore des circuits intégrés Pixelworks DNX™.

Angle d'inclinaison

0 à 30°

0 à 30°

0 à 30°

0 à 30°

Si le projecteur est utilisé alors que l'angle d'inclinaison est supérieur à 30^ , il risque d'être endommaged et d'entrainer un accident.

Safety

USA

UL60950 3rd Edition

Canada

CSA C22.2 No.60950

European Community

* Distance entre le centre de l'objectif et le trou de montage pour bride de suspension

Unité : mm

EMP-82/62

* Distance entre le centre de l'objectif et le trou de montage pour bride de suspension

Unité : mm

A

Accessoires en option 73

Affiche 39

Afficher le fond 39

Ajustement Auto. 13,36

Alignment 13,36

Angle d'inclinaison 79

Arrêt sur image 21

Autocollant d'indication de protection par mot de passer 29

B

Bague de mise au point. 6

Bague de zoom 6

Bas 38

Blocage fonctionne. 30, 38

C

Cache de l'objetif 6

Capteur infrarouge. 6,8,9

Code de requête 28

Configuration initiale de la liaison USB. 77

Connecteurs 8

Consommables 73

Contraste 34

Couvercle de la lampe 6

Croix 24

D

Direct Power On. 40

Durée de lampe 42

E

Ecran demarrage. 39

Ecran redimensionné 78

Écran translucide 60

Émetteur infrarouge de la télécommande. 11

En cas de problème 47

Entree Ordinateur 36

Entree Ordinateur1 37

Entrée Ordinateur2 37

ESC/VP21 76

F

Filtre à air 10

Fonctionnement. 40

Format panoramicique 16/9e 22

Formede pointeur 38

G

Glossaire. 74

Grille de sortie d'air 6

H

Haut-parleur. 8,9

HDTV 78

1

Info Sync. 42

Installation et mise en service du projecteur 60

Intensité couleur 34

J

Jeu 16

K

Keystone 38

Keystone auto. 38

L

Langue 40

Link 21L 40

Logo utili. 69

Luminosite 34

M

Menu 33

Menu "Avance" 39

Menu de configuration 33

Menu "Image" 34

Menu "Information" 42

Menu "Réglage" 38

Menu "Réinit." 43

Menu "Signal" 36

Menu supérieur. 33

Message 39

Mise en arrêt différé 40

Mode attenuate. 40

Mode colorimétrique 16

Mode couleurs 34

Mode haute alt. 40

Modes d'affichage d'ordinateur pris en charge. 78

Mode Squeeze 22

Mot de passage protégé. 27

N

Netteté 34

Nettoyage de l'extérieur du projecteur. 61

Nettoyage de 1'objectif .61

Nettoyage du filtré à air. 62

Noms et fonctions des différentes parties du projecteur 6

Nuance 34

。

Orificedentreeair 10

P

Panneau de commande 7
Pause A/V 21
Periodicité de remplacement de la lampe. 63
Photo. 16
Piedarriere régable. 8,9
Pied avant réglablé 6
Pointeur 23
Pointeur de la souris 26
Port 9
Port Audio 8,9
Port COM 40
Port de sortie audio 9
Port de sortie du monitreur 8,9
Port Ordinateur 8
Port Ordinateur1 9
Port Ordinateur2 9
Port RS-232C. 9
Port S-Video 8,9
Port USB. 8,9
Port Video. 8,9
Position 13,36
Présentation 16

Prise d'entrée du courant secteur. 8,9
Progressif. 36
Projection 39
Protec. démarrage 27
Protec. logo utilis. 28

R

Rapport largeur/hauteur (format) 22
Recherche de source. 7, 19
Réglage couleur. 35
Réglage luminosite 38
Reinitial.dureelampe 43,67
Remplacement de la lampe 64
Remplacement des piles. 62
Remplacement du filtré à air......68
Résolution 42,78

s

Search. 11
Signal entree. 42
Signal Video 37,42
Source. 42
Souris sans fil 25
Sous-menu 33
Specifications 79
Sports. 16

sRVB. 16
Surchauffe 48
Synchronisation (sync.) 15, 36

T

Tableau noir 16
Taux rafraîchi. 42
Télécommande. 11,25
Température de stockage 79
Température en utilisation......... 79
Temp.couleur 34
Theatreet 16
Touches numériques 11
Tout reinitialiser. 43
Trous de montage pour bride de suspension 10,82

U

Utilisation de l'aide. 45

V

Verrouillage de sécurité 6
Volume 18,38
Voyant. 47
Voyant d'alimentation 47
Voyant Lamp 47
Voyant temp. 47

Z

Zoomélectronique. 24

Tous droits réservés. Toute reproduction, intégration dans un système d'archivage ou diffusion par un procédé électronique, mécanique, par photocopie, enregistrement ou tout autre procédé est interdite sans l'autorisation écrite préalable de SEIKO EPSON CORPORATION. Aucune responsabilité du fait du brevet n'est acceptée suite à l'utilisation des générées informations. De même, aucune responsabilité n'est acceptée pour les dommages résultat de l'utilisation des informations continues dans le présente document.

SEIKO EPSON CORPORATION et ses filiales déclinent toute responsabilité envers l'acheteur de ce produit ou de tiers pour les dommages, pertes, coûts ou frais encourus par l'acheteur ou des tiers suite à un accident, une mauvaise utilisation ou une utilisation incorrecte de ce produit ou des modifications, réparations ou ALTERATIONS non autorisées de ce produit ou, (sauf aux Etats-Unis) au non respect des instructions d'utilisation données par SEIKO EPSON CORPORATION.

SEIKO EPSON CORPORATION ne peut être tenue responsable de tout dommage ou problème resultant de l'utilisation d'accessoires ou de pieces détachées qui ne sont pas d'origine EPSON ou approvées EPSON par SEIKO EPSON CORPORATION.

Remarque générale:

EPSON est une marque déposée de SEIKO EPSON CORPORATION. Macintosh, Mac et iMac sont des marques déposées de Apple Computer, Inc.
IBM est une marque déposée de International Business Machines Corporation.
Windows, WindowsNT et VGA sont des marques de commerce ou des marques déposées de Microsoft Corporation aux États-Unis.
Dolby est une marque déposée de Dolby Laboratories.
Pixelworks et DNX sont des marques de commerce appartenant à Pixelworks, Inc.

Les autres noms de produits cités dans leprésent manuel sont disponibles à titre d'information uniquement et lesdsits produits peuvent constituer des marques de leur propriété respectif. EPSON décline tout droit quant à ces produits.

Ce produit utilise un logiciel à source ouverte.
