Type de produit	Émetteur de poche sans fil
Marque	SENNHEISER
Modèle	SK 50
Gamme de fréquences (VHF)	SK 50 VHF (1) : 22 MHz, (2) : 28 MHz, (3) : 28 MHz, (4) : 28 MHz, (5) : 37 MHz
Nombre de canaux (UHF)	8 canaux commutables
Stabilité de fréquence	± 10 ppm
Système compander	Sennheiser HiDyn plus
Rapport signal/bruit	> 108 dB (A)
Puissance de sortie HF (UHF)	50 mW / -3 dB
Puissance de sortie HF (VHF)	50 mW / -2 dB
Sensibilité d'entrée	13 mV - 1,55 V réglable sur 8 positions
Réponse en fréquence BF	70 Hz - 20 kHz
Dynamique	110 dB(A) eff.
Distorsion harmonique	< 0,3 % (excursion nominale / 1 kHz)
Modulation	FM
Dimensions (avec B 50/BA 50)	94 × 60 × 17 mm
Dimensions (avec B 250/BA 250)	116 × 60 × 17 mm
Poids (avec B 50/BA 50)	environ 197 g
Poids (avec B 250/BA 250)	environ 230 g
Type d'alimentation	Piles alcalines AA ou accus NiCd (blocs amovibles B 50/BA 50 ou B 250/BA 250)
Autonomie (piles, B 50)	> 4,5 h
Autonomie (accus, BA 50)	> 4 h
Autonomie (piles, B 250)	> 2,5 h
Autonomie (accus, BA 250)	> 2,5 h
Connectique	Entrée micro : fiche Lemo BF 3 broches ; Antenne : fiche Lemo HF coaxiale
Fonctions principales	Technologie PLL, 16 canaux commutables, système HiDyn plus, affichage du temps de service, transmission de l'état au récepteur, indicateur de marche/arrêt et d'excursion crête
Entretien et nettoyage	Utiliser un chiffon sec et doux. Éviter l'humidité. Protéger avec une pochette en nylon (accessoire) en cas de transpiration.

FOIRE AUX QUESTIONS - SK 50 SENNHEISER

Comment changer les piles du SK 50 ?

Ouvrez le couvercle du bloc d'alimentation à remplacement rapide (B 50 ou B 250). Insérez deux piles alcalines AA en respectant la polarité. Refermez le couvercle jusqu'au déclic. L'affichage LED sur le bloc indique l'état de charge.

Comment sélectionner un canal sur le SK 50 ?

Utilisez le sélecteur de canal (repère 2) situé sur l'émetteur. Référez-vous à la plaque signalétique pour connaître la correspondance entre la position et la fréquence. Tournez le sélecteur jusqu'à la position souhaitée.

Comment régler la sensibilité du microphone ?

Tournez le bouton de réglage de la sensibilité (repère 6) sur l'une des 8 positions. Pour un réglage optimal, utilisez un récepteur avec affichage d'excursion (ex. EM 1046). Ajustez jusqu'à ce que l'indicateur 'Peak' (repère 5) s'allume lors des pointes de niveau.

Quels microphones sont compatibles avec le SK 50 ?

Les microphones-cravate Sennheiser MKE 2-4, MKE 102-4 et MKE 40-4 avec fiche Lemo spéciale sont compatibles. Vous pouvez également brancher des microphones dynamiques basse impédance via un condensateur externe d'environ 10 µF (pôle + sur contact 2).

Qu'est-ce que le système HiDyn plus ?

C'est un système compander (compresseur/expandeur) développé par Sennheiser qui réduit les bruits parasites et améliore le rapport signal/bruit. Utilisé conjointement avec un récepteur équipé du même système (ex. EM 1046), il permet une transmission de haute fidélité.

Comment fixer l'émetteur SK 50 sur soi ?

Glissez l'émetteur dans une poche de veste ou de pantalon. Pour une fixation plus sûre, utilisez la pince fournie en la retournant pour que les connecteurs soient dirigés vers le bas. Une pochette en nylon avec Velcro (accessoire) protège contre l'humidité.

Que signifie l'affichage du temps de service ?

L'affichage à LED ou LCD sur le bloc d'alimentation indique le temps de service restant. Lorsque le voyant clignote, il reste environ 30 minutes d'autonomie. Cet état est également transmis au récepteur EM 1046 pour affichage à distance.

Le SK 50 peut-il fonctionner avec des accus rechargeables ?

Oui, avec le bloc BA 50 (pour SK 50) ou BA 250 (pour SK 250). L'autonomie est d'environ 4 h avec BA 50 et 2,5 h avec BA 250. L'affichage LCD sur le bloc indique l'état de charge des accus.

Quelle est la puissance de sortie HF du SK 50 ?

Pour la version UHF, la puissance de sortie est de 50 mW (-3 dB). Pour la version VHF, elle est également de 50 mW (-2 dB). La version SK 250 (non SK 50) offre 250 mW.

Comment nettoyer l'émetteur SK 50 ?

Utilisez un chiffon sec et doux pour essuyer le boîtier. Évitez tout contact avec des liquides. En cas d'utilisation par temps chaud, la pochette en nylon (accessoire) protège l'appareil de la transpiration.

MODE D'EMPLOI SK 50 SENNHEISER

L'émetteur relié à un microphone branché peut être utilisé comme microphone sans fil. Grâce à son boîtier plat et de dimensions réduites, cet appareil se révèle particulièrement utile dans les situations exigeant une grande discrétion dans le port d'un microphone, lors des productions cinématographiques ou télévisées notamment. En outre, les émetteurs SK 50 et SK 250 sont équipés du système de suppression du bruit "HiDyn plus" destiné à réduire les influences parasites et à améliorer le rapport signal/bruit. Utilisé avec un récepteur également doté de ce système (p. ex. EM 1046), le dispositif permet d'établir une transmission d'une extrême fidélité et d'une grande qualité.

• Bottier métallique coulé sous pression avec bloc d'alimentation à remplacement rapide
• Technologie PLL perfectionnée, 16 canaux commutables
• Système companteur Sennheiser "HiDyn plus" Rapport signal/bruit >108 dB (A)
• Transformateur de tension intégré assurant une puissance de sortie constante jusqu'à la décharge complète des piles ou accumulateurs
• Affichage du temps de service avec clignotement d'alerte Transmission de l'état de service au récepteur
• Indicateur de marche/arrêt et affichage de l'excursion créée

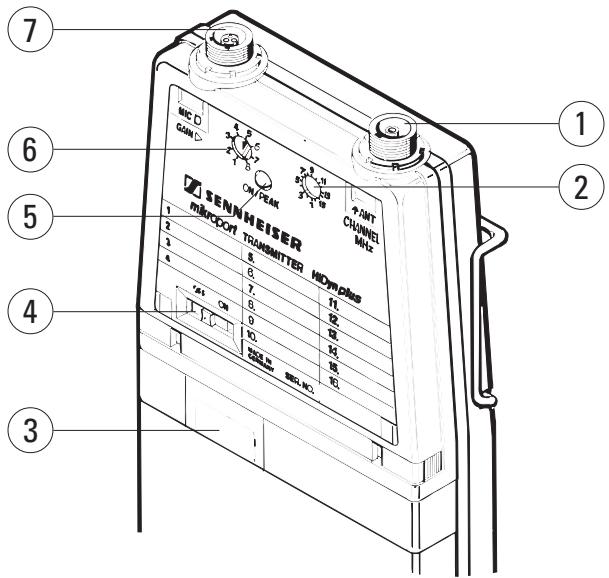

2. Elements de commande

1 DOUILLE POUR ANTENNE 2 SELECTEUR DE CANAL 3 INDICATION DU TEMPS DE FONCTIONNEMENT 4 SELECTEUR MODE 5 INDICATEUR MARCHE /ARRET ET AFFICHAGE DE L'EXCURSION CRETE 6 BOUTON DE REGLAGE DE LA SENSIBILITE DE L'ENTREE DE MICROPHONE 7 ENTREE MICRO

3. Choix du microphone

Sont disponibles au besoin les microphones-cravate de Lavalier MKE 2-4, MKE 102-4 (caractéristique omnidirectionnelle) et MKE 40-4 (caractéristique cardioïde), dotés d'une fiche spéciale Lemo. Le déverrouillage de la fiche s'effectue par desserrage de la collerette de fixation.

La tension d'alimentation nécessaire au fonctionnement de ces microphones est fournie par l'entrée micro de l'émetteur. Un condensateur de liaison externe d'environ 10~ F (pôle + relié au contact 2) permet de brancher également des microphones dynamiques ou d'autres sources de basse impédance.

4.1 BLOC d'alimentation à remplacement RAPIDE b 50/b 250:

La mise en place des piles est décrite à la page 36, fig. 2 et 3. Après la mise en place des piles, le couvercle du bloc d'alimentation à remplacement rapide doit être encliqueté. L'affichage à LED situé sur la face frontale du bloc énergie (fig. 1) indique l'état de charge des piles.

FIG.1

AFFICHAGE DE CONTOLE DES PILES

(CLGNOTEMENT D'AVERTISSEMENT) TEMPS DE SERVICE RESTANT ENV. 30 MIN.

FIG. 2 BLOC D'ALIMENTATION A REMPLACEMENT RAPIDE B 50

FIG. 3 BLOC D'ALIMENTATION A REMPLACEMENT RAPIDE B 250

IL CONVIENT D'UTILISER EXCLUSIVEMENT DES PILES ALCALINES AU MANGANESE DE TYPE "MIGNON" LRC AA, QUI SEULES GARANTISSENT UN FONCTIONNEMENT PARFAIT DE L'EMETTEUR.

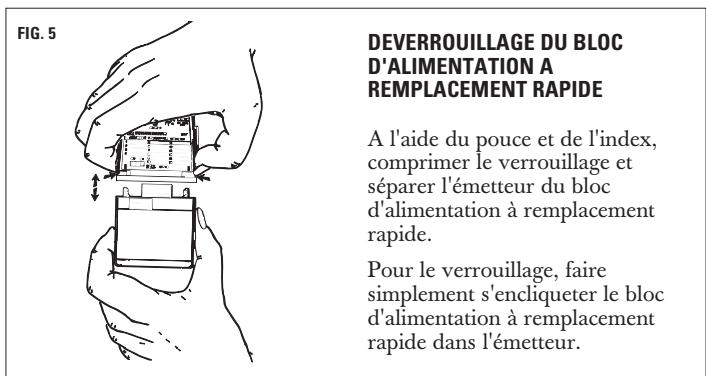

4.2 BLOC Energie a remplacement RAPIDE BA 50/BA 250

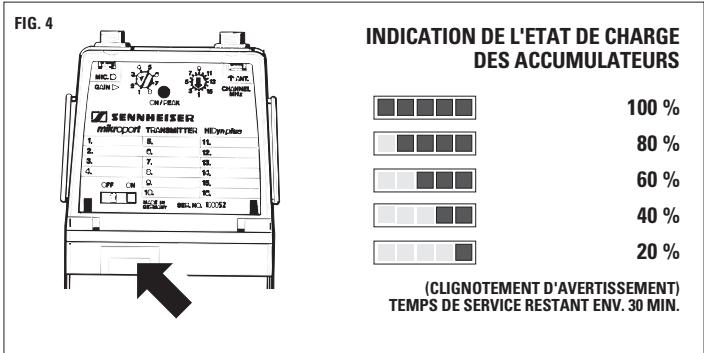

L'affichage à LCD situé sur la face frontale du bloc d'alimentation (fig. 4) est destiné à indiquer l'état de charge des accumulateurs.

Outre l'affichage optique du bloc d'alimentation à remplacement rapide, l'émetteur transmet l'état de charge des piles ou des accumulateurs au récepteur EM 1046 qui l'affiche à l'écran.

4.3 Combinaisons possibles emetteurs-blocs d'alimentation a remplacement RAPIDE

FIG.6 SK50

SK250

Il n'est pas possible de réaliser la combinaison SK 250/B 50 ni SK 250/BA 50, la puissance du bloc de piles/d'accumulateurs étant insuffisante pour assurer le fonctionnement de l'émetteur.

5. Selection du CANAL

Sélectionner le canal ou la fréquence correspondante en se référant à la plaque signalétique, et amener le sélecteur de canal 2 à la position désirée.

6. Mise en circuit

Après la mise en place du bloc d'alimentation à remplacement rapide, amener l'interrupteur de l'émetteur sur "ON". Le témoin de service rouge n° 5 s'allume alors. Si le témoin ne s'allume pas, contrôler le bloc d'alimentation à remplacement rapide.

Le bouton 6 de réglage de la sensibilité à 8 positions permet d'adapter l'amplification de l'entrée du microphone au niveau sonore prévu. Ce réglage doit être effectué avec un récepteur doté d'un affichage de l'exercice, l'EM 1046 par exemple. Le réglage de la sensibilité est correct lorsque l'affichage "Peak" 5 s'allume lors de pointes de niveau. Pendant le réglage, le microphone doit être tenu ou fixé comme il sera à l'utilisation. L'affichage du récepteur EM 1046 indique au maximum une excursion d'environ 125%.

Dans la pratique, les valeurs de réglage suivantes, données à titre indicatif, se sont avérées appropriées:

Position 2, 3 = voix forte, chant, théâtre Position 3, 4, 5 = voix_normale, discussion, interview Position 6, 7 = voix_basse Position 8 = utilisation uniquement lors du branchement d'un microphone dynamique!

8. Fixation de l'emetteur de POCHE

Grâce à son boîtier plat et de dimensions réduites, l'émetteur peut être glissé sans problème dans une poche de veste ou de pantalon (Page 40, fig. 7). Pour fixer l'émetteur de manière que les raccords soient dirigés vers le bas, il suffit de retourner la pince.

La pochette d'émetteur, en nylon avec fixation à bande Velcro (accessoire), constitue une protection efficace contre l'humidité pour les utilisateurs à forte transpiration.

ABB.7

9. Autorisation d'exploitation

La plaque signalétique comporte les données de canaux et de fréquences ainsi que le numéro d'autorisation BZT qui doivent être mentionnés sur la demande d'autorisation d'exploitation, et se trouve apposée sur le dessous de l'appareil.

Nombre de fréquences

Bande passante

Gamme de fréquences commutables

Stabilité de la fréquence

Emission d'ondes harmoniques

Modulation

Sensibilité d'entrée pour

excursion crête

Réponse en fréquence BF

Dynamique

Distorsion harmonique

Raccordement

Dimensions, alim. comprise

Poids, alim. comprise

Poids de sortie HF

Autonomie avec cellules primaires

Autonomie avec accus NiCd

Furniture SK 50 UHF

commutable sur 8 paliers

70Hz - 20kHz

110 dB(A) eff.

<0,3% (excursion nominale / 1 kHz)

fiche Lemo BF spéciale (3 broches)

fiche Lemo HF spéciale coax

94× 60× 17mm avec B 50 / BA 50

116 × 60 × 17 ~mm avec B 250/BA 250

environ 197 g avec B 50 / BA 50

environ 230g avec B 250 / BA 250

SK 50 UHF SK 250 UHF

50mW / -3dB 250mW / -1dB

B 50: > 4,5h impossible

1 émetteur de poche SK 50 UHF 1 marques distinctives 1 antenne 1 instructions pour l'usage 1 émetteur de poche SK 250 UHF 1 marques distinctives 1 antenne 1 instructions pour l'usage

11. Characteristiques techniques SK 50 VHF

Nombre de fréquences

Bande passante

Gamme de fréquences commutables

SK 50 VHF (1) 22MHz

SK 50 VHF (2) 28MHz

SK 50 VHF (3) 28MHz

SK 50 VHF (4) 28MHz

SK 50 VHF (5) 37MHz

Stabilité de la fréquence

± 10 ppm

<4 nW

Emission d'ondes harmoniques

Modulation

± 40kHz / ± 56kHz

Sensibilité d'entrée pour

excursion crête

13mV -1,55V

commutable sur 8 paliers

Réponse en fréquence BF

70Hz - 20kHz

Dynamique

110 dB(A) eff.

Distorsion harmonique

<0,3% (excursion nominale / 1 kHz)

Raccordement

fiche Lemo BF spéciale (3 broches)

fiche Lemo HF spéciale coax

Dimensions, alim. comprise

94× 60× 17mm avec B 50/BA 50

116× 60× 17mm avec B 250/BA 250

Poids, alim. comprise

environ 197 g avec B 50 / BA 50

environ 230g avec B 250/BA 250

Puissance de sortie HF

50mW / - 2dB

Autonomie avec cellules primaires

Autonomie avec accus NiCd

BA 50: > 4h

BA 250: >6,5 h.

Furniture

1 émetteur de poche SK 50 VHF

1 marques distinctives

1 antenna

1 instructions pour l'usage

12. Characteristiques techniques SK 250 VHF

Nombre de fréquences	16
Bande passante	SK 250 VHF (1) 138 ... 170 MHzSK 250 VHF (2) 170 ... 225 MHzSK 250 VHF (3) 210 ... 260 MHz
Gamme de fréquences commutables	SK 250 VHF (1) 38 MHzSK 250 VHF (2) 55 MHzSK 250 VHF (3) 50 MHz
Stabilité de la fréquence	± 10 ppm
Emission d'ondes harmoniques	< 4 nW
Modulation	FM
Excursion nominale/créte	± 40 kHz / ± 56 kHz
Système companteur	Sennheiser HiDyn plus
Sensibilité d'entrée pour excursion créée	13 mV - 1,55 V commutable sur 8 paliers
Réponse en fréquence BF	70 Hz - 20 kHz
Dynamique	110 dB(A) eff.
Distorsion harmonique	< 0,3 % (excursion nominale / 1 kHz)
Raccordement	fiche Lemo BF spéciale (3 broches) fiche Lemo HF spéciale coax
Dimensions, aim. comprise	116 x 60 x 17 mm avec B 250 / BA 250
Poids, aim. comprise	env. 230 g avec B 250 / BA 250
Puisame de sortie HF	250 mW / -1 dB
Autonomie avec cellules primaires	B 50: impossibleB 250: >2,5 h.
Autonomie avec accus NiCd	BA 50: impossibleBA 250: >2,5 h.
Fourniture	1 émetteur de poche SK 250 VHF1 marques distinctives1 antennen1 instructions pour l'usage

C∈0682

Sennheiser electronic GmbH & Co. KG, Am Labor 1, D-30900 Wedemark déclarons que cet appareil est conforme aux prescriptions fondamentales dans la Directive de la CEE 89/336/CEE.

Pour permettre en pratique le respect des prescriptions des Directives de la CEE, il a été tenu compte des normes suivantes:

ETS 300 445

ETS300422

Important:

Avant d'utiliser l'appareil, veuillez observer les dispositions légales en vigueur dans votre pays.
