Intitulé	Description
Type de produit	Projecteur LCD
Résolution native	XGA (1024 x 768)
Luminosité	2500 lumens
Contraste	2000:1
Technologie d'affichage	LCD
Durée de vie de la lampe	4000 heures (mode normal), 5000 heures (mode éco)
Connectivité	VGA, S-Video, Composite, HDMI
Dimensions approximatives	300 x 230 x 90 mm
Poids	2,5 kg
Alimentation électrique	AC 100-240V, 50/60Hz
Fonctions principales	Projection d'images, vidéos, présentations, compatibilité avec divers formats
Entretien et nettoyage	Nettoyage régulier des filtres, remplacement de la lampe selon l'utilisation
Pièces détachées et réparabilité	Disponibilité de lampes de remplacement et filtres
Sécurité	Conforme aux normes de sécurité CE, protection contre la surchauffe
Informations générales	Idéal pour les présentations en milieu professionnel et éducatif

FOIRE AUX QUESTIONS - EMP-1815 EPSON

Comment corriger une image floue projetée par le EPSON EMP-1815 ?

Assurez-vous que l'objectif du projecteur est propre et qu'il est correctement mis au point. Utilisez la fonction de mise au point sur le projecteur pour ajuster l'image.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que l'ampoule du projecteur n'est pas grillée.

Pourquoi le son ne fonctionne-t-il pas avec mon EPSON EMP-1815 ?

Vérifiez que le volume du projecteur est réglé correctement et que les haut-parleurs externes, le cas échéant, sont bien connectés. Assurez-vous également que les paramètres audio de votre source sont correctement configurés.

Comment connecter le EPSON EMP-1815 à un ordinateur ?

Utilisez un câble VGA pour connecter le projecteur à votre ordinateur. Sélectionnez la source appropriée sur le projecteur à l'aide de la télécommande ou du panneau de contrôle.

Que faire si le projecteur surchauffe ?

Assurez-vous que les évents de ventilation ne sont pas obstrués et que le projecteur est placé dans un endroit bien ventilé. Éteignez-le et laissez-le refroidir avant de le rallumer.

Comment remplacer l'ampoule du EPSON EMP-1815 ?

Éteignez le projecteur et débranchez-le. Laissez l'ampoule refroidir, puis retirez le couvercle de l'ampoule et remplacez l'ancienne ampoule par une nouvelle en suivant les instructions dans le manuel d'utilisation.

Comment ajuster la taille de l'image projetée ?

Vous pouvez ajuster la taille de l'image en modifiant la distance entre le projecteur et l'écran. Utilisez également le zoom si votre modèle en est équipé.

Pourquoi le projecteur affiche-t-il un message d'erreur ?

Vérifiez le manuel pour le code d'erreur spécifique. Les erreurs courantes peuvent inclure des problèmes d'ampoule, de surchauffe ou de connexion.

Comment réinitialiser les paramètres d'usine du EPSON EMP-1815 ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions pour remettre le projecteur aux paramètres d'usine.

MODE D'EMPLOI EMP-1815 EPSON

Projection d'images depuis un ordinateur via un réseau

Mode Connexion rapide et mode Connexion avancée ....5

Utilisation de la barre d'outils 6

Noms et fonctions des icônes 6

Sélection du projecteur à utiliser....7

Arrêt, interruption et reprise de la projection....7

Projection d'un diaporama PowerPoint (mode Présentation)....8

Changement de la fonction Mute A/V et Sources ....8

Projection de films depuis un ordinateur (Envoi de film)....9

Utilisation de la fonction d'affichage sur écrans multiples....11

Exemple d'ajustement d'affichage virtuel....11

Configuration d'une disposition d'affichages virtuels (Paramètres de l'ordinateur)....13

Attribution de l'image d'ordinateur....14

Opérations en cas de connexion avec le projecteur .... 15

Configuration de l'environnement d'EMP NS Connection....17

Onglet Paramètres généraux....17

Onglet Performances 19

Connexion LAN sans fil en mode Avancé

Avant la connexion....21

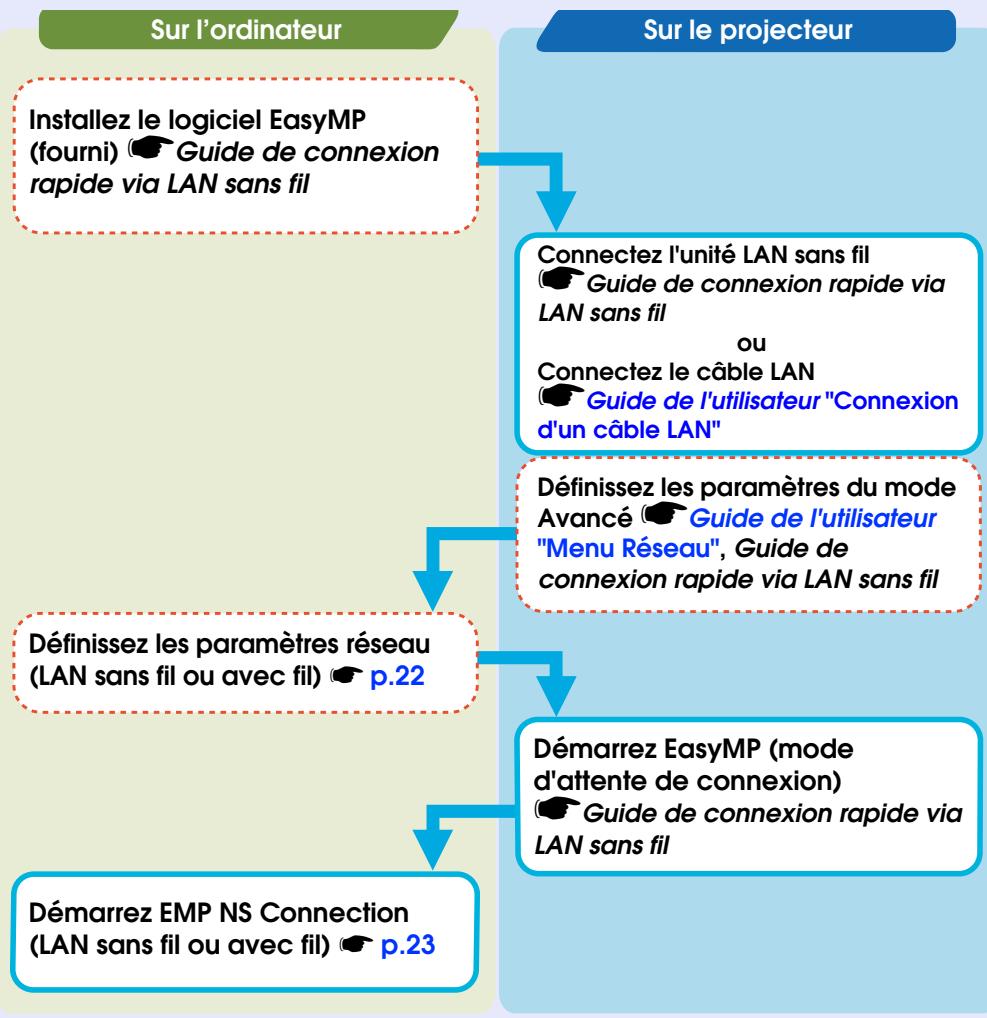

Procédure de connexion 21

Préparation de l'ordinateur....22

Réglage de l'ordinateur en mode de connexion au réseau....22

Connexion en mode Connexion avancée d'un LAN sans fil ....23

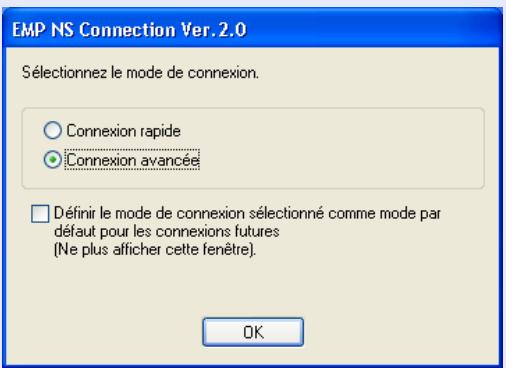

Démarrage d'EMP NS Connection depuis l'ordinateur ......23

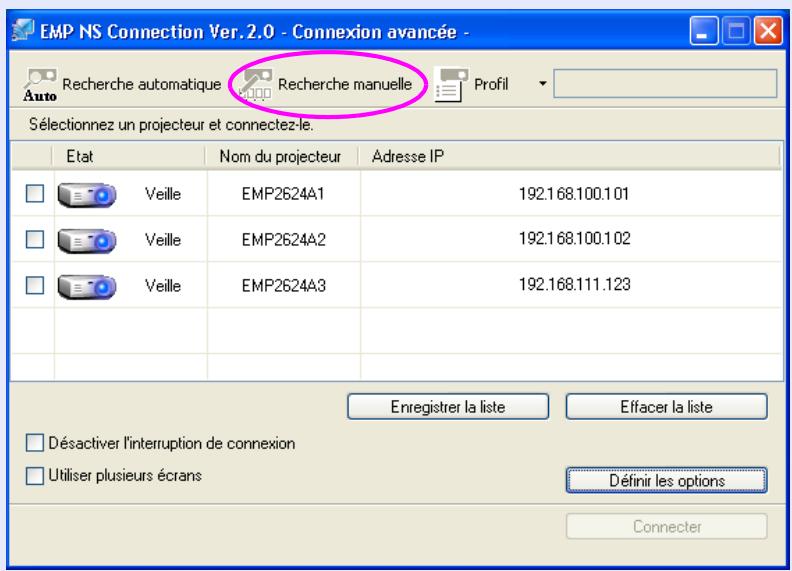

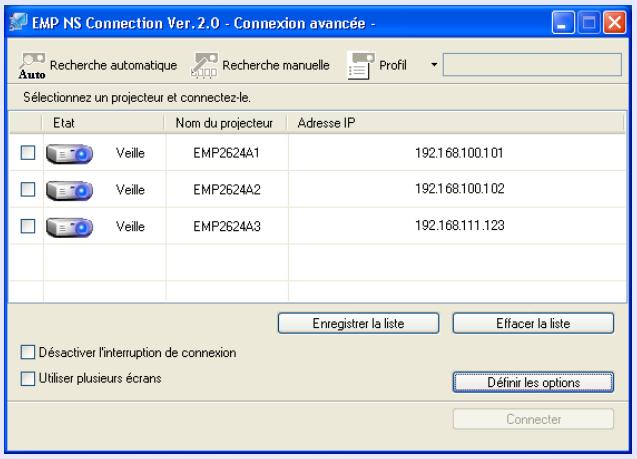

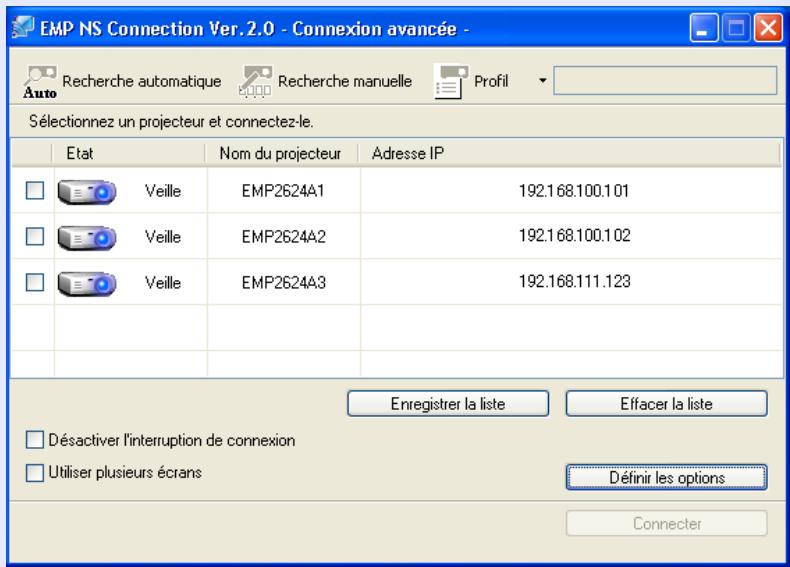

Connexion au projecteur....24

Si le projecteur auquel vous voulez vous connecter n'est pas affiché....26

Recherche en spécifiant l'adresse IP et le nom du projecteur (mode Connexion avancée) 26

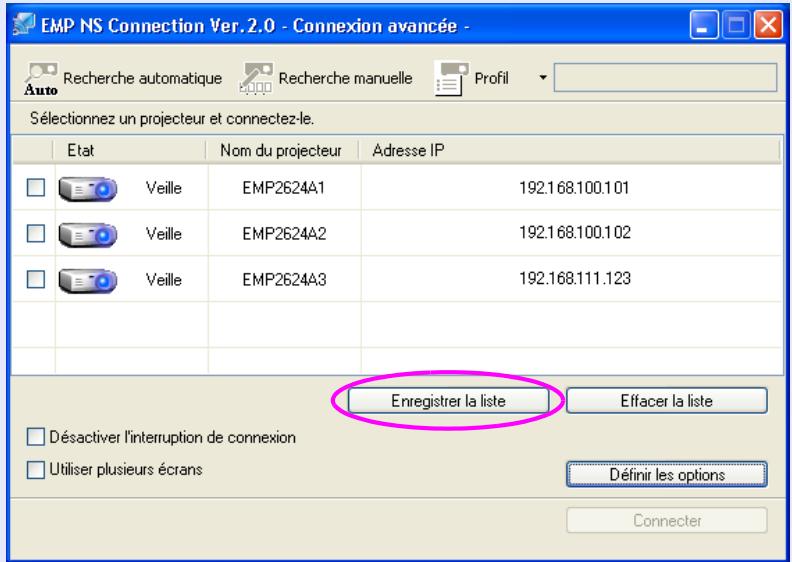

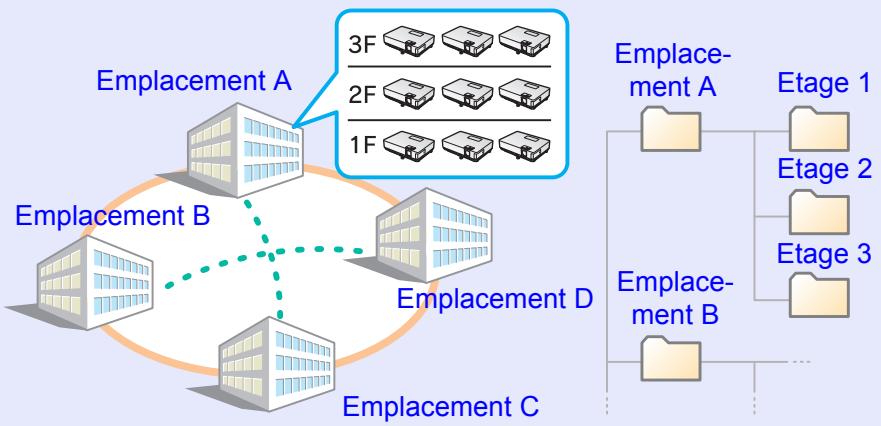

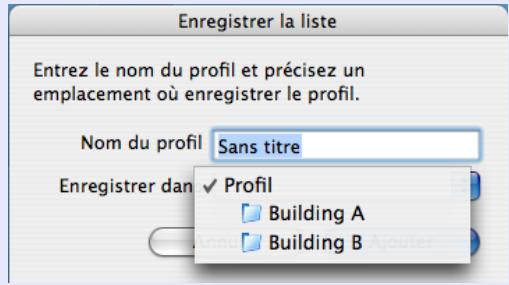

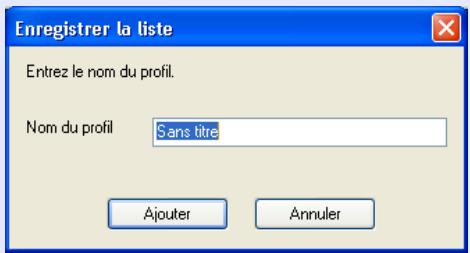

Enregistrement d'un profil pour un projecteur utilisé fréquemment...28

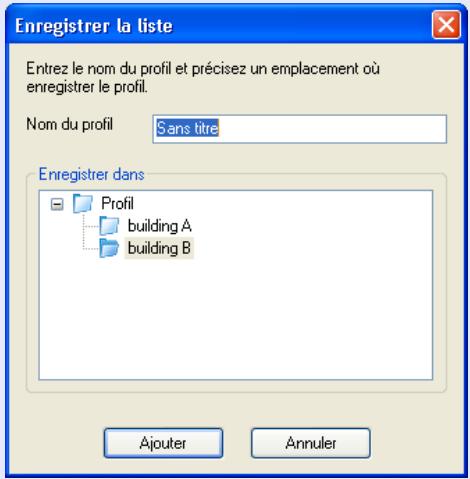

Création d'un profil 28

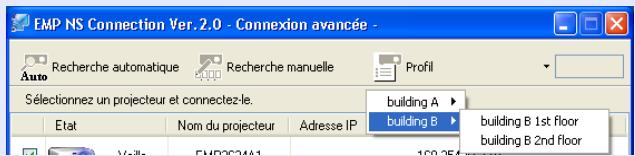

Recherche en spécifiant un profil....30

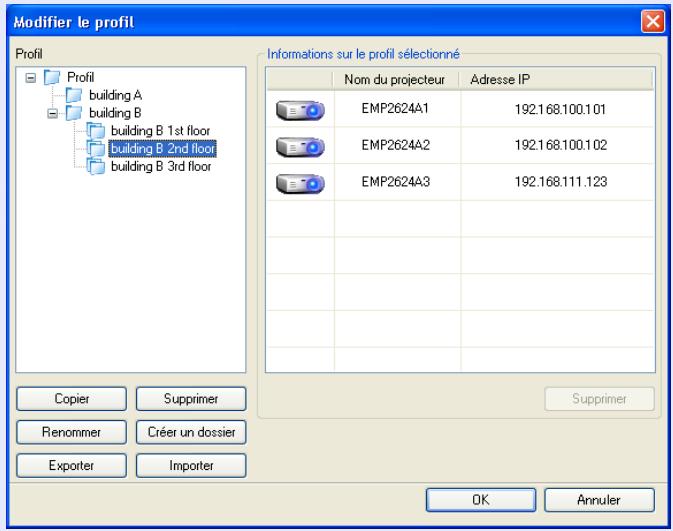

Gestion d'un profil ....31

Mesures de sécurité pour un LAN sans fil....33

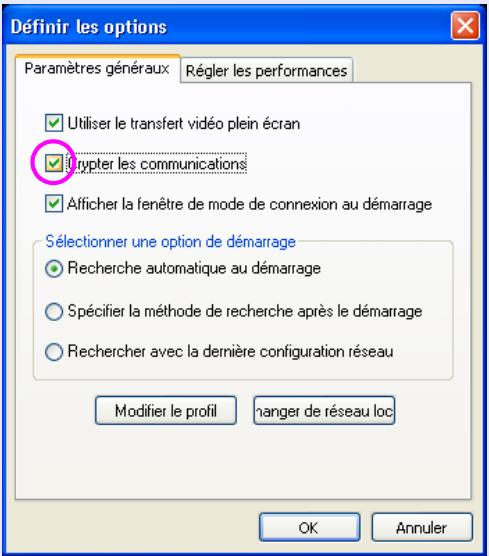

Utilisation de communications cryptées....33

Utilisation d'un ordinateur pour configurer, surveiller et commander des projecteurs

Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web) 36

Affichage de la fonction Contrôle Web 36

Configuration du projecteur .... 36

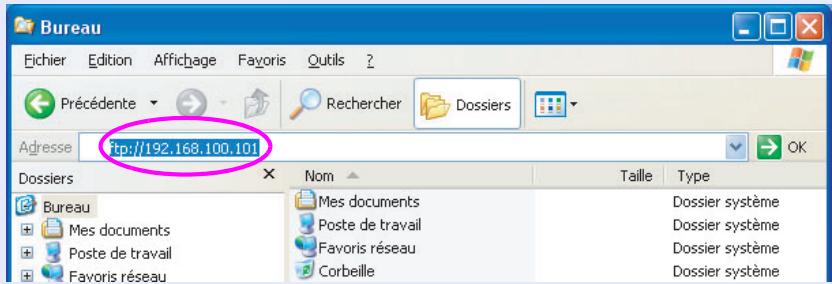

Transfert ou écriture de fichiers dans une carte mémoire via un réseau....37

Utilisation de la fonction Notification courrier pour signaler des anomalies de fonctionnement .... 38

Configuration de la fonction Notification courrier 38

Si une notification de problème est envoyée par courrier.... 38

Gestion utilisant SNMP....39

Présentations à l'aide de PC Free

Exemples et fichiers pouvant être projetés à l'aide de PC Free...... 41

Fichiers pouvant être projetés à l'aide de PC Free.... 41

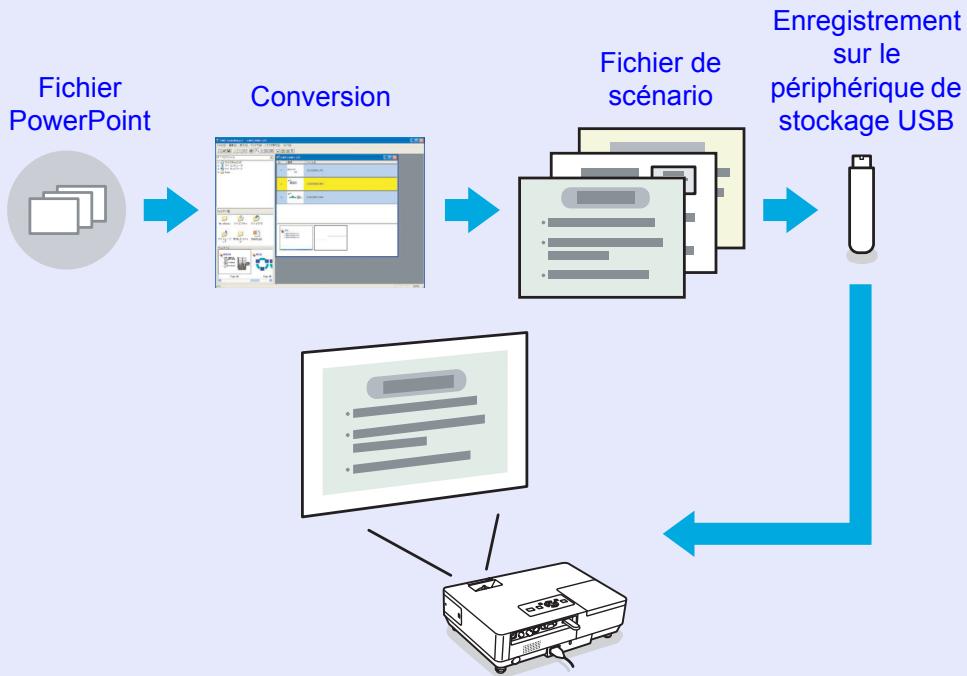

Exemples de PC Free.... 42

Fonctions de base de PC Free....43

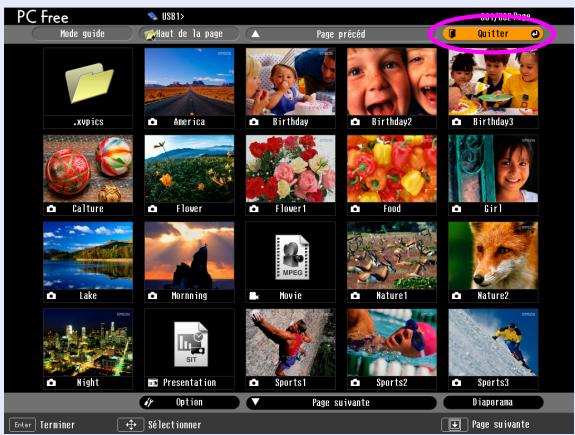

Démarrage et fermeture de PC Free 43

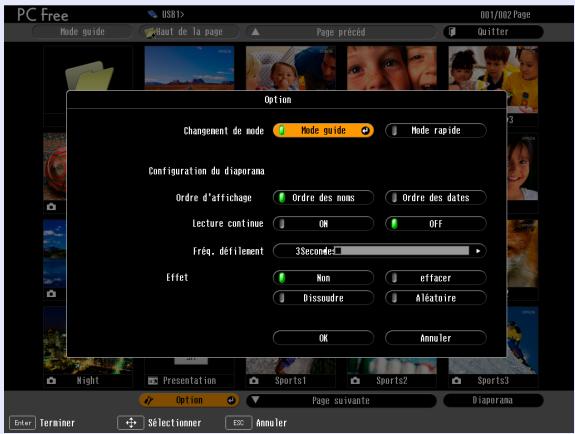

Mode guide et mode rapide 45

Fonctions de base de PC Free 46

Rotation de l'image 48

Projection de scénarios....49

Préparation d'un scénario 49

Lecture d'un scénario 49

Opérations possibles pendant la présentation.... 50

Projection de fichiers d'image et de film 51

Projection d'images et de films 51

Projection de tous les fichiers d'image et de film d'un dossier en séquence (diaporama) 52

Définition des conditions d'affichage des fichiers d'image et de film et du mode de fonctionnement....54

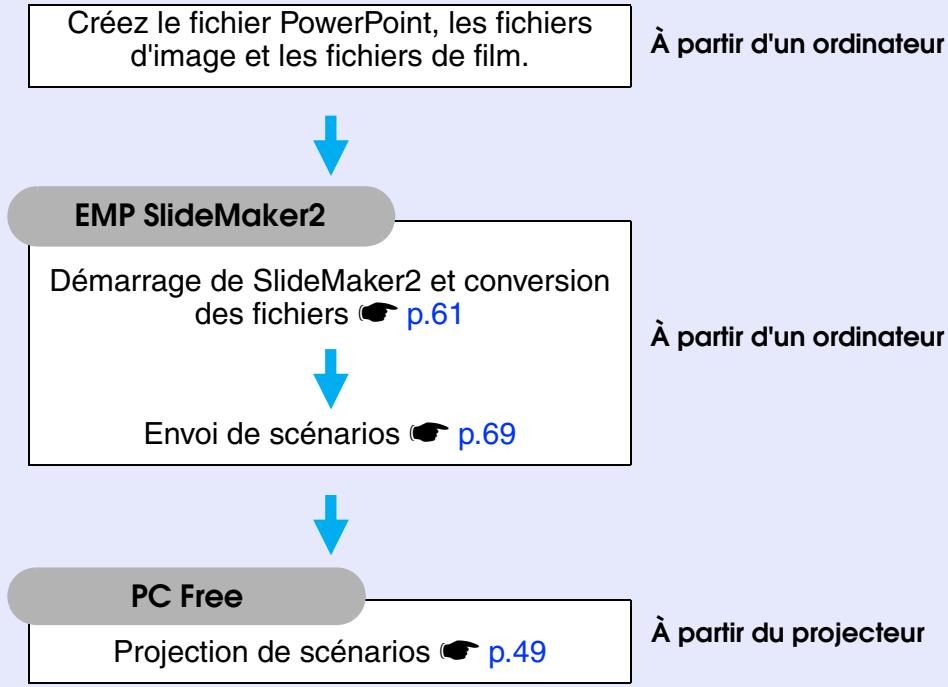

Préparation d'un scénario (À l'aide d'EMP SlideMaker2)

Scénario : Synthèse ....56

Fichiers pouvant être inclus dans des scénarios ....57

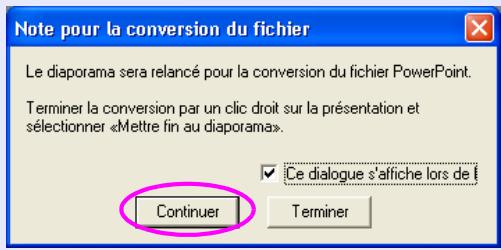

Conversion d'un fichier PowerPoint en scénario....58

Conversion de tous les fichiers en une seule opération, sans démarrer SlideMaker2....59

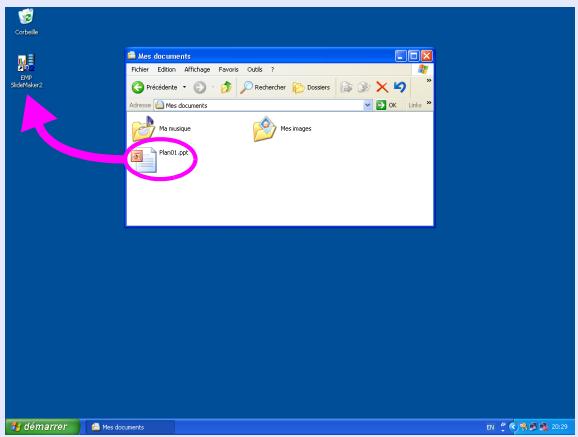

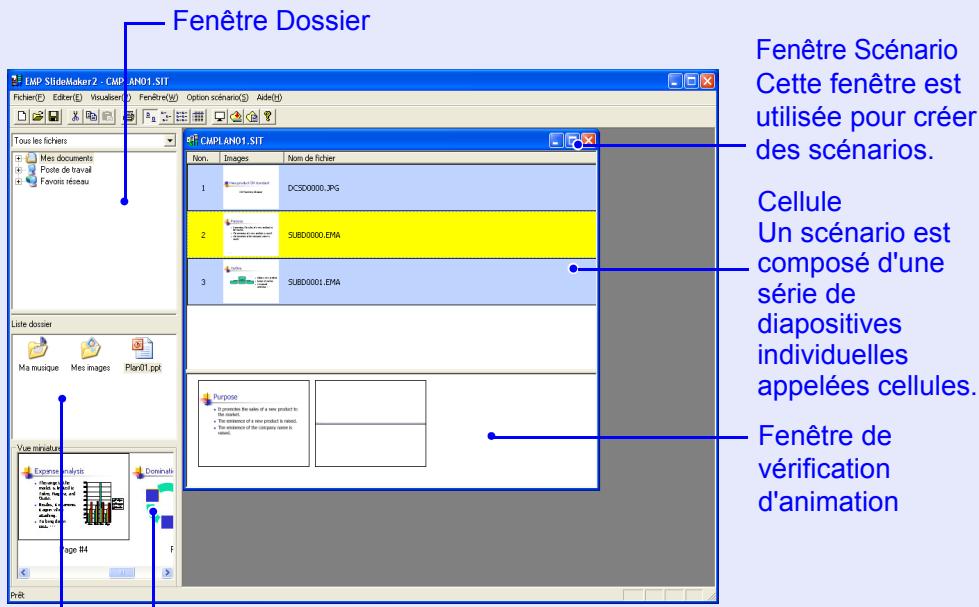

Démarrage de SlideMaker2 et conversion des fichiers ....61

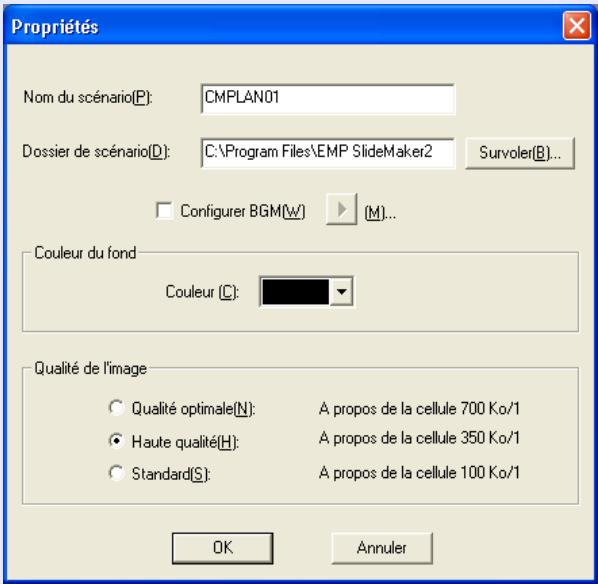

Réglage des propriétés d'un scénario....61

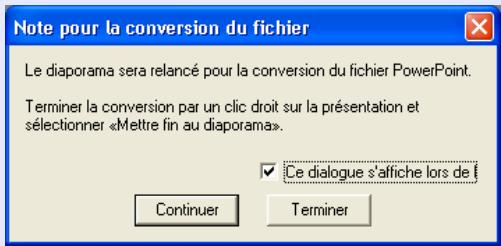

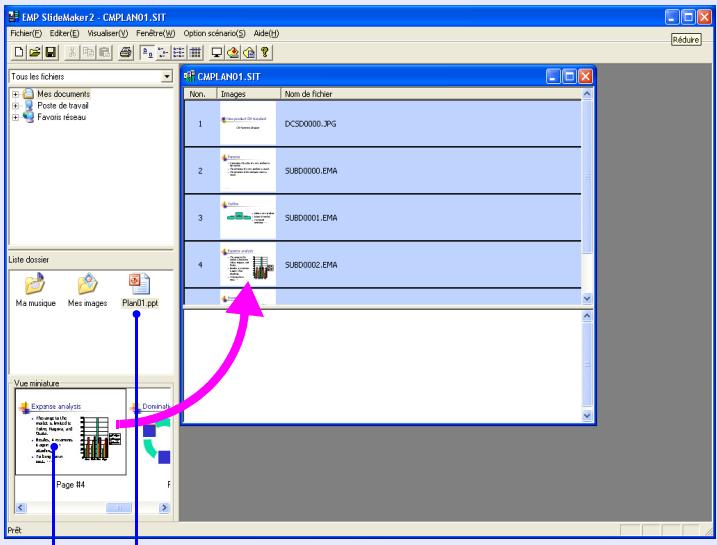

Inclusion de fichiers PowerPoint dans un scénario....63

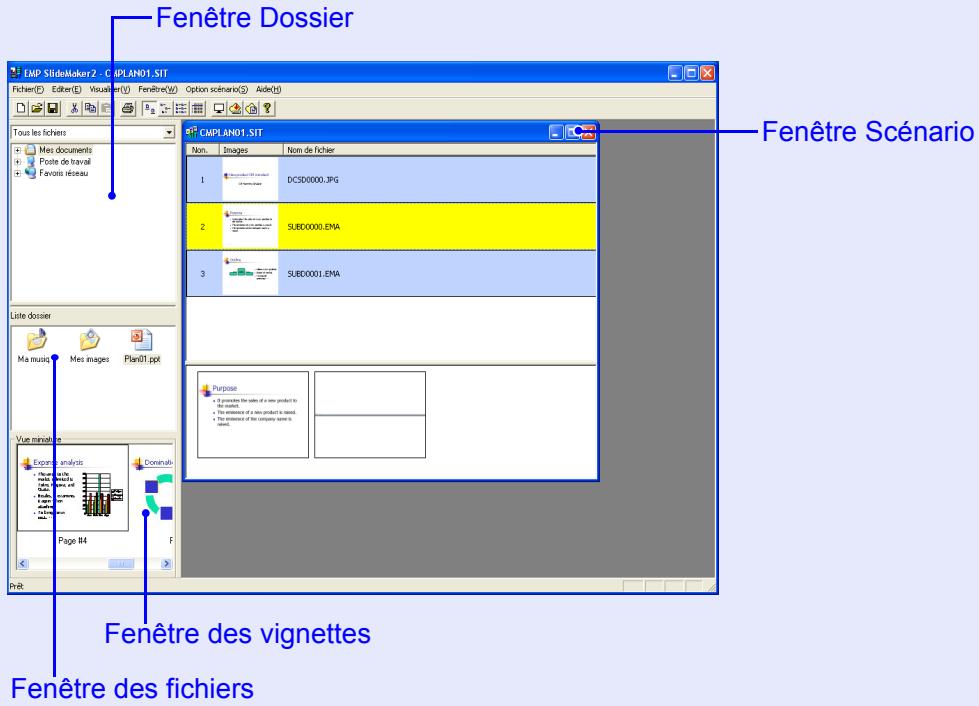

Inclusion de fichiers d'image et de film dans des scénarios 66

Modification d'un scénario....67

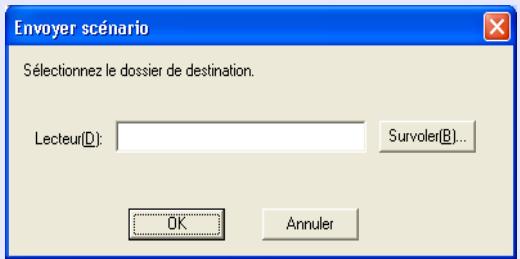

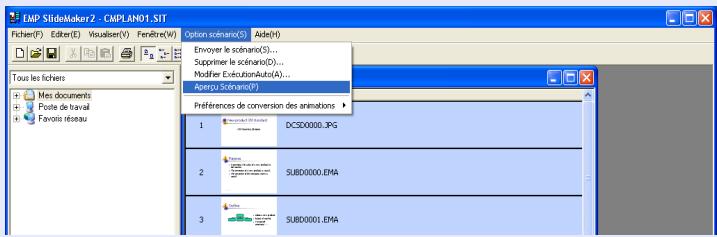

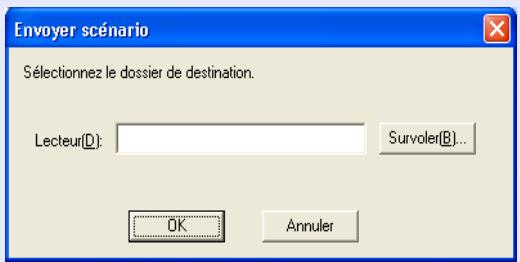

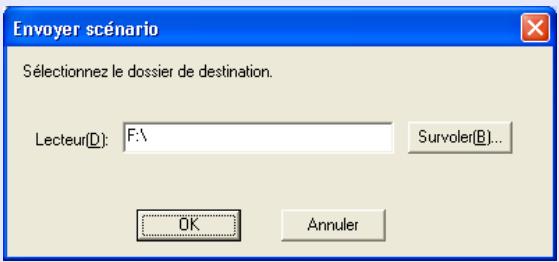

Envoi de scénarios....69

Situations spéciales....71

Consultation de l'état d'un scénario de projection depuis un ordinateur ...... 71

Définition des animations....72

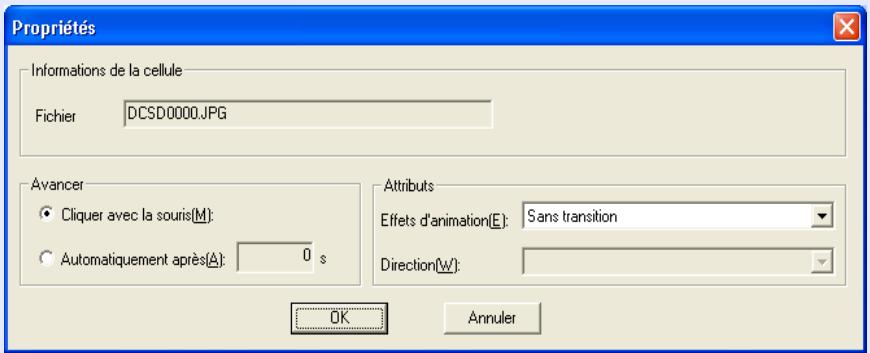

Définition de l'animation des diapositives 73

Annexe

Limitations de la connexion ....76

Résolutions prises en charge....76

Couleur d'affichage 76

Nombre de connexions 76

Divers 76

Dépannage 77

Glossaire 86

Projection d'images depuis un ordinateur via un réseau

Ce chapitre explique la procédure à suivre lors du démarrage d'EMP NS Connection. La procédure de connexion s'applique aux modes "Connexion rapide" et "Connexion avancée".

Mode Connexion rapide et mode Connexion avancée....5

Mode Connexion rapide....5

Mode Connexion avancée ....5

Utilisation de la barre d'outils....6

• Noms et fonctions des icônes ......6
- Sélection du projecteur à utiliser ....7
- Arrêt, interruption et reprise de la projection ......7
- Projection d'un diaporama PowerPoint (mode Présentation)......8
- Changement de la fonction Mute A/V et Sources ......8

Projection de films depuis un ordinateur (Envoi de film)....9

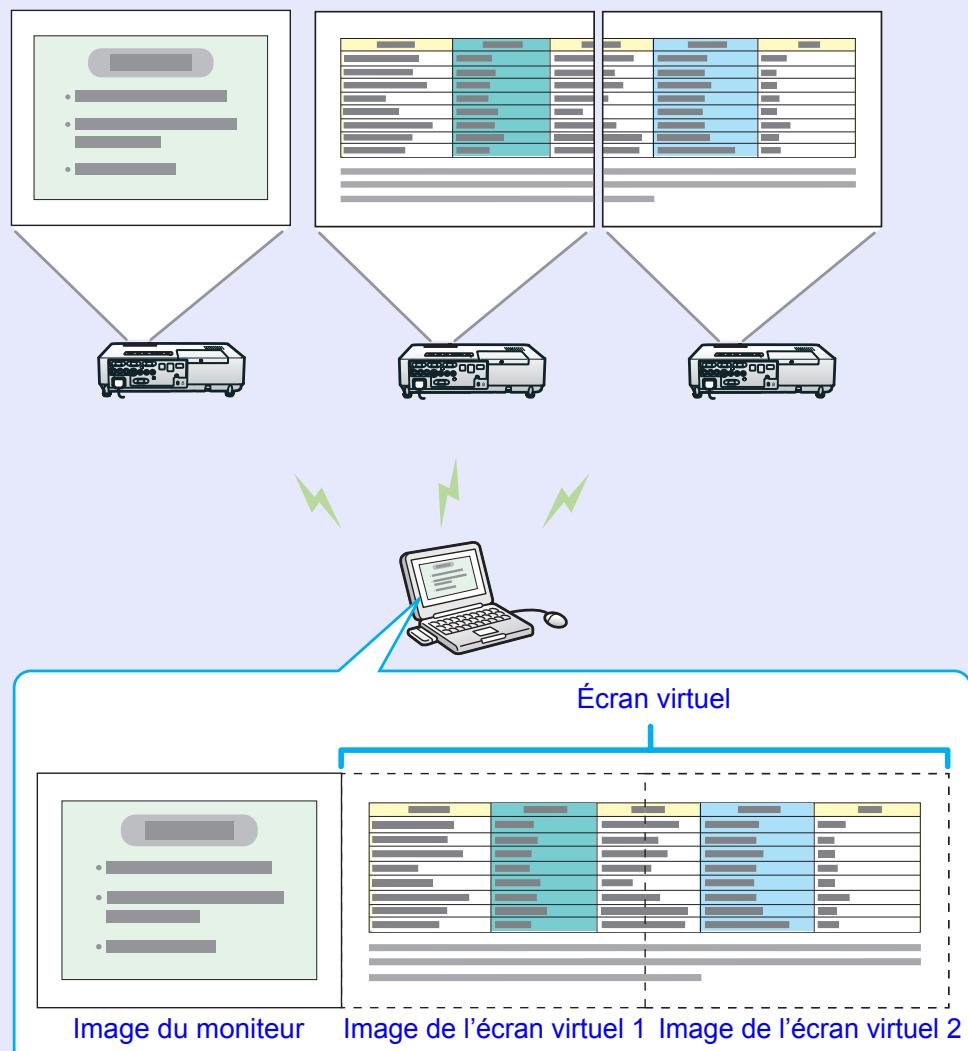

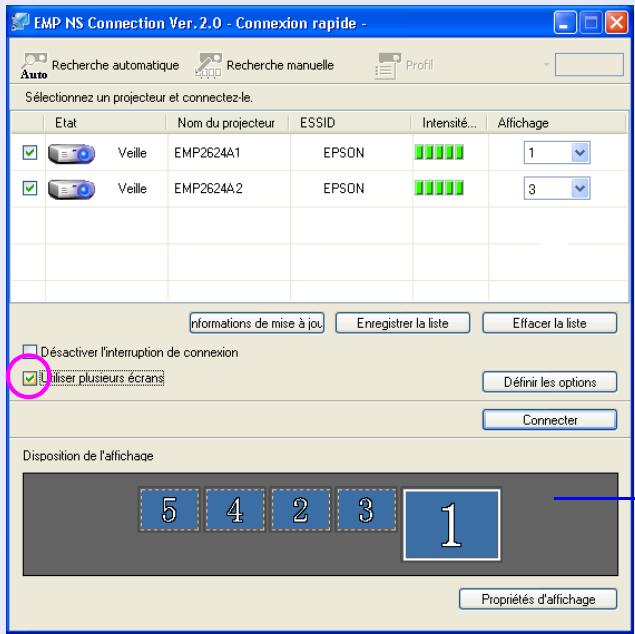

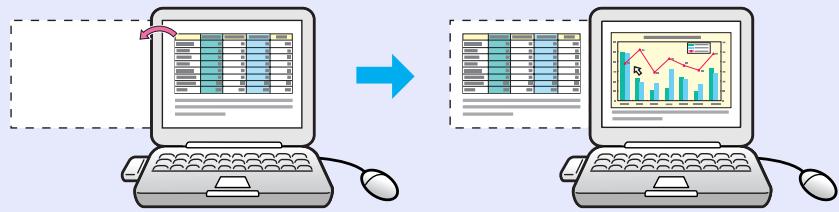

Utilisation de la fonction d'affichage sur écrans multiples ....11

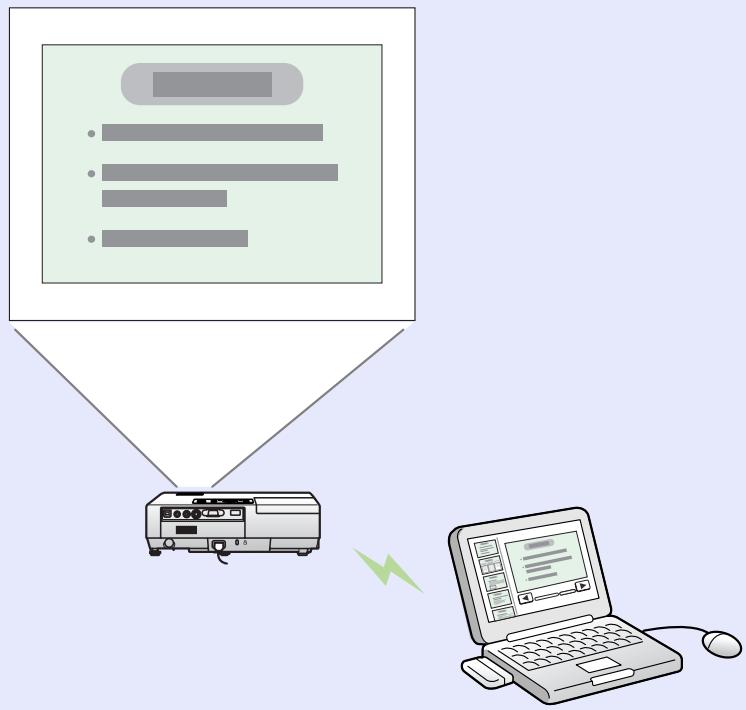

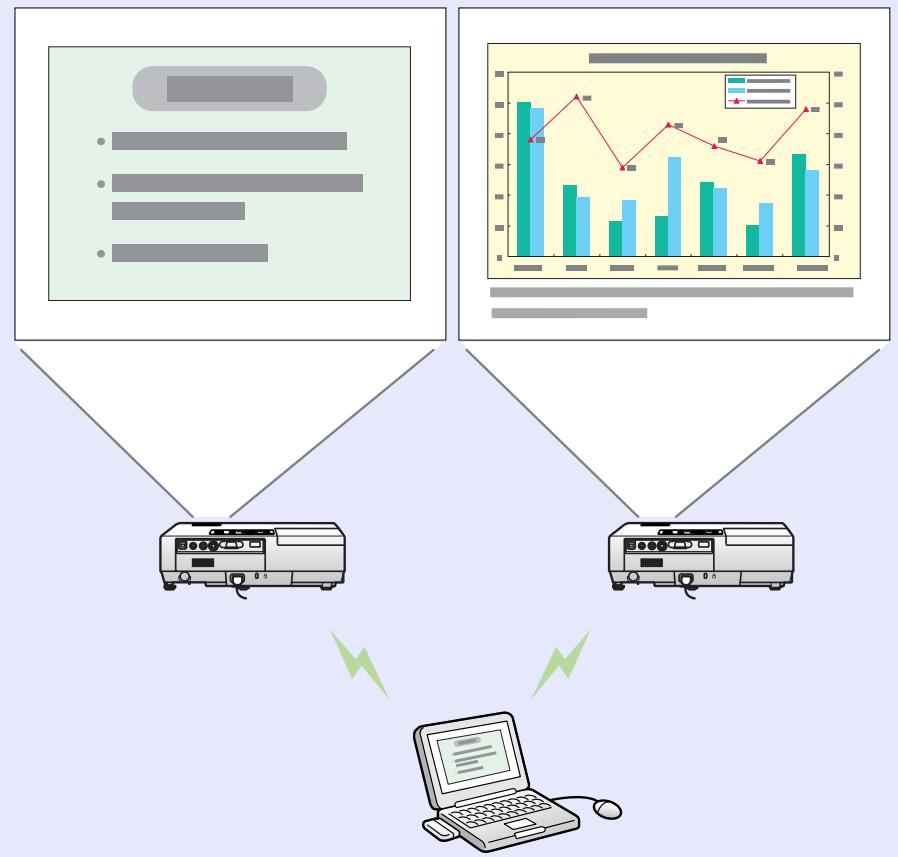

• Exemple d'ajustement d'affichage virtuel...... 11

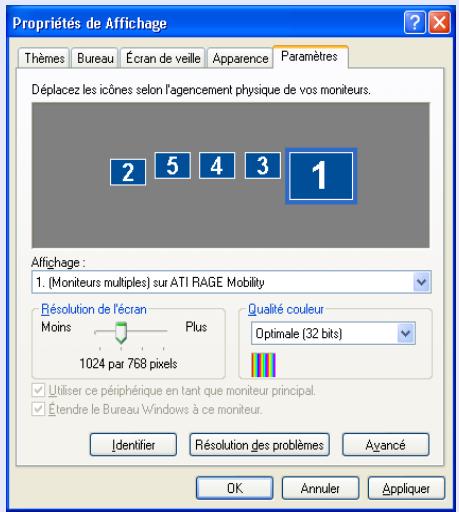

  Procédure préalable à l'utilisation de la fonction d'affichage sur écrans multiples.... 12
• Configuration d'une disposition d'affichages virtuels (Paramètres de l'ordinateur).... 13
• Attribution de l'image d'ordinateur....14
  Attribution de l'image d'ordinateur .... 14
  Vérification de l'image affectée (affichage de l'aperçu) ...... 15
• Opérations en cas de connexion avec le projecteur...... 15

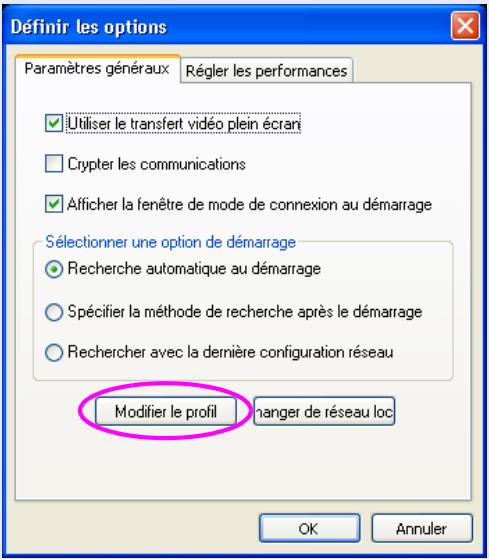

Configuration de l'environnement d'EMP NS Connection ....17

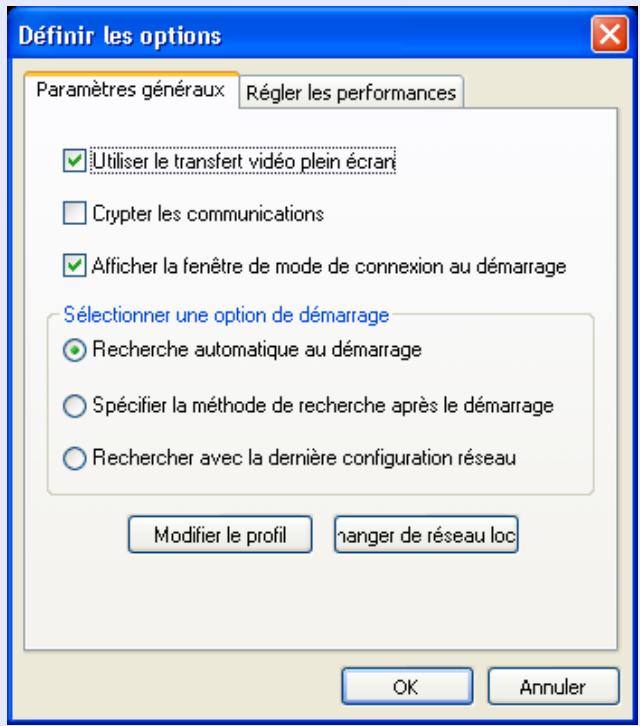

• Onglet Paramètres généraux.... 17

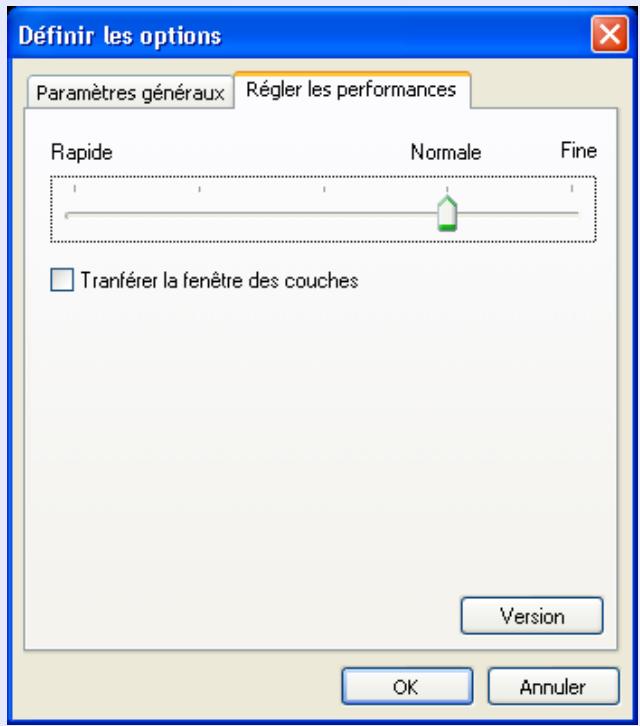

• Onglet Performances...... 19

Mode Connexion rapide et mode Connexion avancée

Il existe deux méthodes de connexion du projecteur à un ordinateur à l'aide d'un LAN sans fil : le mode "Connexion rapide" et le mode "Connexion avancée".

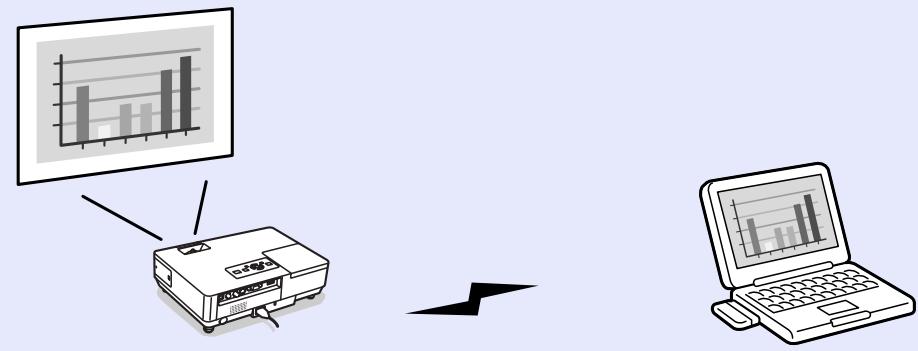

■ Mode Connexion rapide

En mode Connexion rapide, le projecteur et un ordinateur peuvent être connectés aisément sans définir de paramètres réseau complexes.*

Utilisez le mode Connexion rapide pour établir rapidement une connexion à un LAN sans fil.

Le mode Connexion rapide emploie une connexion ad hoc (connexion entre ordinateurs avec un ESSID commun) pour se connecter. Vous pouvez vous connecter à un ordinateur doté d'un des équipements suivants :

• Carte LAN sans fil
• Ordinateur avec fonction LAN sans fil intégrée
  Pour plus d'informations sur l'emploi du mode Connexion rapide, consultez le Guide de connexion rapide via LAN sans fil.

* En mode Connexion rapide, comme l'ESSID du projecteur est temporairement attribué à l'ordinateur, il n'est pas nécessaire d'effectuer d'opérations de configuration depuis l'ordinateur. Après sa mise hors tension, l'ordinateur récupère automatiquement ses paramètres réseau d'origine.

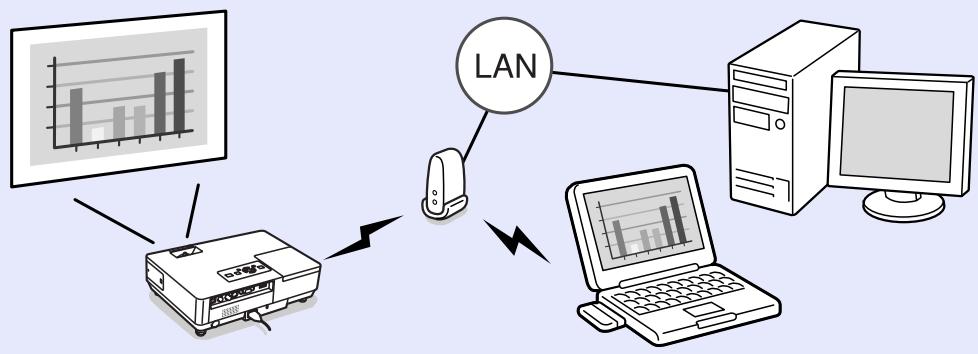

■ Mode Connexion avancée

En mode Connexion avancée, vous pouvez vous connecter au réseau via un point d'accès LAN sans fil.

Utilisez le mode Connexion avancée si vous voulez vous connecter à un réseau ou garantir la sécurité de la connexion.

Pour plus d'informations sur la connexion en mode Connexion avancée, voir "Connexion LAN sans fil en mode Avancé" p.20.

Utilisation de la barre d'outils

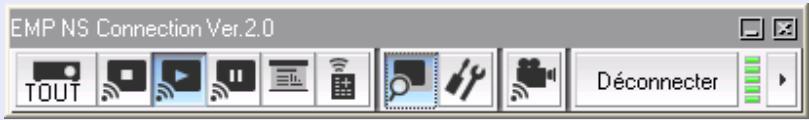

La barre d'outils suivante s'affiche lors du démarrage d'EMP NS Connection, une fois la connexion établie avec l'ordinateur.

Noms et fonctions des icônes

EMP NS Connection Ver.2.0
TOUT							Déconnecter

	Sélectionner le projecteur cible	Affiche la boîte de dialogue Sélectionner le projecteur cible.Désactivez la case à cocher correspondant au projecteur à ne pas utiliser.
	Arrêter	Arrête la projection des images de l'ordinateur pendant la connexion au projecteur. À la place, un écran noir est projeté. Le mode pause est également annulé.
	Afficher	Le projecteur commence la projection des images de l'ordinateur. Le mode arrêt ou pause est également annulé.
	Pause	Interrompt la projection des images de l'ordinateur en cas de connexion au projecteur.
	Mode Présentation	Dans ce mode, seules les images d'un diaporama PowerPoint sont projetées.
	Contrôle du projecteur	Affiche l'écran Contrôle du projecteur. Cet écran donne accès aux fonctions "Pause A/V", "Changer la source PC" et "Changer la source vidéo".

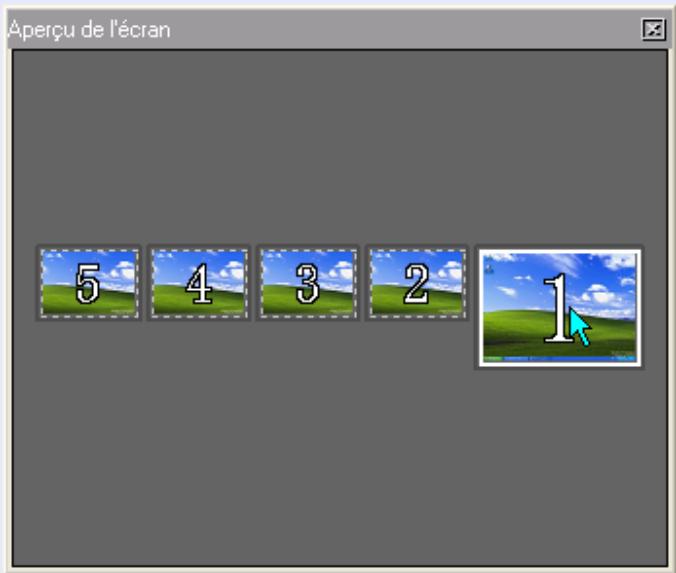

	Aperçu	Affiche l'écran d'aperçu du mode Ecrans multiples.

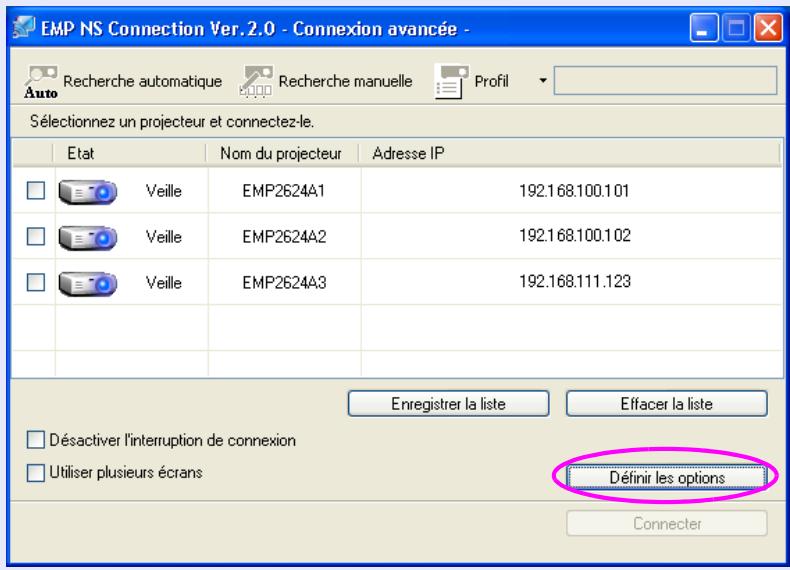

	Définir les options	Les performances de transmission lors du transfert des images de l'ordinateur peuvent être ajustées.
	Mode d'envoi de film	Affiche l'écran de sélection du projecteur cible pour visionner un film. Un seul projecteur à la fois peut projeter des films.
Déconnecter	Déconnecter	Coupe la connexion à l'ordinateur.

	Témoin Sans fil	Ce témoin s'affiche en cas de connexion en mode "Connexion rapide". Il indique la puissance du signal ESSID. Plus le signal est puissant, plus le nombre de témoins allumés est important.
	Afficher/ masquer la barre d'outils	En cas de connexion en mode "Connexion rapide", vous pouvez choisir le mode d'affichage "Complet", "Normal" ou "Simple" pour la barre d'outils, dans l'ordre suivant en partant du haut.[IMAGE]

Sélection du projecteur à utiliser

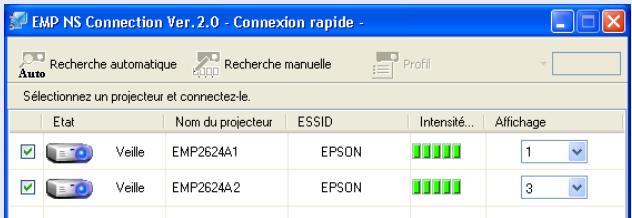

Vous pouvez sélectionner le projecteur à utiliser si vous avez établi une connexion à plusieurs projecteurs. Lorsque l'écran Sélectionner le projecteur cible est ouvert, tous les projecteurs connectés peuvent être sélectionnés comme projecteur cible.

Procédure

Cliquez sur le bouton TOUT ("Sélectionner le projecteur cible").

L'écran "Sélectionner le projecteur cible" s'affiche.

Activez la case à cocher correspondant au projecteur à utiliser.

Sélectionner le projecteur cible N° Nom du projecteur Affichage 1: EMP2624A1 1 Le numéro d'écran attribué pour le mode Ecrans multiples s'affiche. Sélection du projecteur à utiliser.

Cliquez sur "☐", dans le coin supérieur droit de l'écran pour fermer l'écran "Sélectionner le projecteur cible".

Arrêt, interruption et reprise de la projection

Vous pouvez arrêter, interrompre et reprendre la projection d'images d'ordinateur si vous avez établi une connexion au projecteur.

Procédure

Sélectionnez le projecteur à utiliser. 📷 p.7

Cliquez sur l'un des boutons suivants :

"Arrêter": Arrête la projection de l'image de l'ordinateur.
"Afficher": Démarre la projection de l'image de l'ordinateur.
"Pause": Interrompt la projection de l'image d'ordinateur.

L'image qui était affichée au moment de l'interruption reste projetée.

Projection d'un diaporama PowerPoint (mode Présentation)

En mode Présentation, les images sont affichées uniquement lors de l'exécution d'un diaporama PowerPoint sur un ordinateur. Cette fonctionnalité est pratique si vous ne voulez afficher que le diaporama. Les commentaires sont compatibles avec le mode Présentation sur Macintosh.

Procédure

Sélectionnez le projecteur à utiliser. 📂 p.7

Cliquez sur le bouton ("Mode Présentation").

Le mode Présentation est activé.

Lorsque le Mode Présentation est activé, cliquez à nouveau sur le bouton pour le désactiver.

Changement de la fonction Mute A/V et Sources

Lorsque la fonction Contrôle du projecteur est activée, les fonctions "Pause A/V" et "Changement de source" du projecteur peuvent être manipulées depuis un ordinateur sans avoir à utiliser la télécommande ni le panneau de commande du projecteur.

Procédure

Sélection du projecteur à utiliser. 📄 p.7

Cliquez sur le bouton ("Contrôle du projecteur").

Cliquez sur "A/V Mute", "Changer la source PC" ou "Changer la source vidéo".

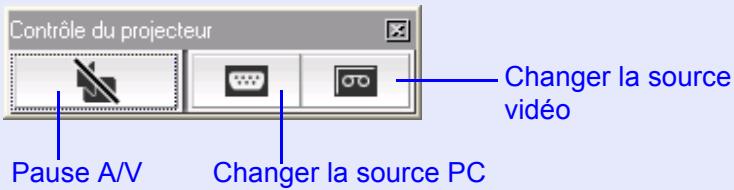

Contrôle du projecteur Pause A/V Changer la source PC Changer la source vidéo

Pause A/V	Coupe temporairement l’image et le son du projecteur. Les films ne reprennent pas à partir de la scène où ils ont été arrêtés.
Changer la source PC	Sélectionne les images provenant d’un ordinateur connecté au port d’entrée Ordinateur du projecteur.Sélectionne également les images EasyMP.
Changer la source vidéo	Sélectionne les images provenant d’un appareil connecté au port d’entrée Vidéo ou S- Vidéo du projecteur.

Projection de films depuis un ordinateur (Envoi de film)

Vous pouvez utiliser le projecteur pour projeter des films stockés sur l'ordinateur. Vous pouvez projeter des fichiers en format MPEG ou MPEG2 (.mpg, .mpeg). L'envoi de film (transfert de film) est réalisé vers un projecteur. Il est impossible de l'effectuer vers plusieurs projecteurs à la fois. En outre, en fonction de la méthode de communication et des conditions électromagnétiques ambiantes, il se peut que l'image et le son sautent ou s'arrêtent.

Procédure

Cliquez sur le bouton

("Mode d'envoi de film").

L'écran de sélection du projecteur s'affiche.

Sélectionnez le projecteur cible pour le transfert de film puis cliquez sur le bouton "OK".

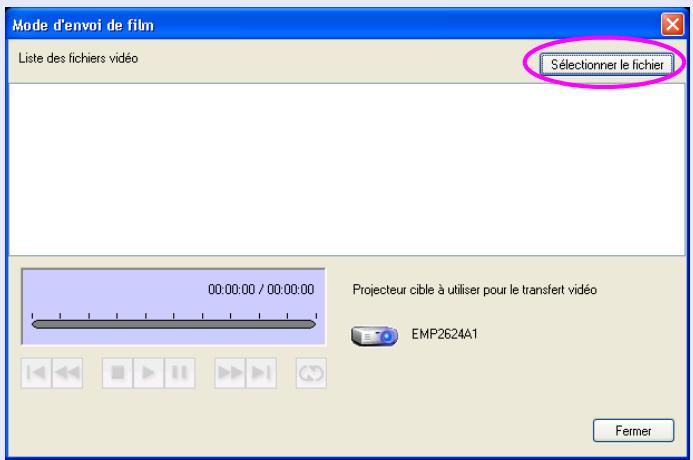

L'écran Liste des fichiers vidéo s'affiche.

Cliquez sur le bouton "Sélectionner le fichier".

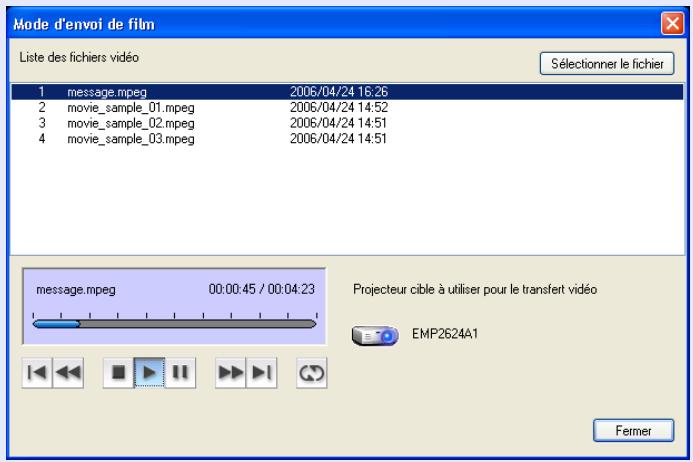

Mode d'envoi de film Liste des fichiers vidéo Sélectionner le fichier 00:00:00 / 00:00:00 Projecteur cible à utiliser pour le transfert vidéo EMP2624A1 Fermer

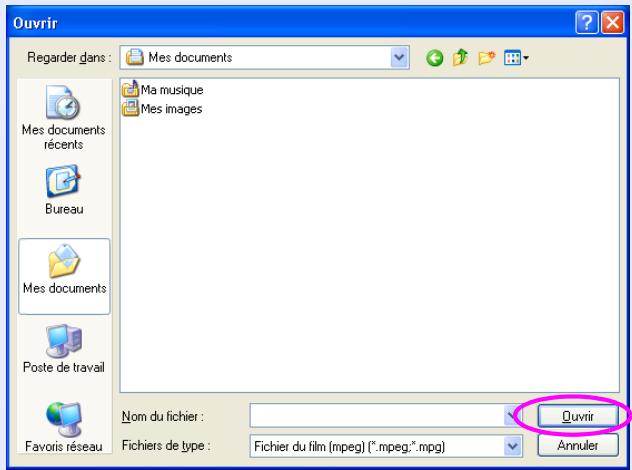

Sélectionnez le fichier de film à lire puis cliquez sur le bouton "Ouvrir".

Ouvrir Regarder dans : Mes documents Ma musique Mes images Mes documents Bureau Mes documents Poste de travail Favoris réseau Nom du fichier : Fichiers de type : Fichier du film (mpeg) (".mpeg;".mpg) Ouvrir Annuler

Vous revenez à l'écran Liste des fichiers vidéo. Le fichier sélectionné est ajouté à la liste des fichiers vidéo.

Mode d'envoi de film Liste des fichiers vidéo Sélectionner le fichier 1 message.mpeg 2006/04/24 16:26 2 movie_sample_01.mpeg 2006/04/24 14:52 3 movie_sample_02.mpeg 2006/04/24 14:51 4 movie_sample_03.mpeg 2006/04/24 14:51 message.mpeg 00:00:45 / 00:04:23 Projecteur cible à utiliser pour le transfert vidéo EMP2624A1 Fermer

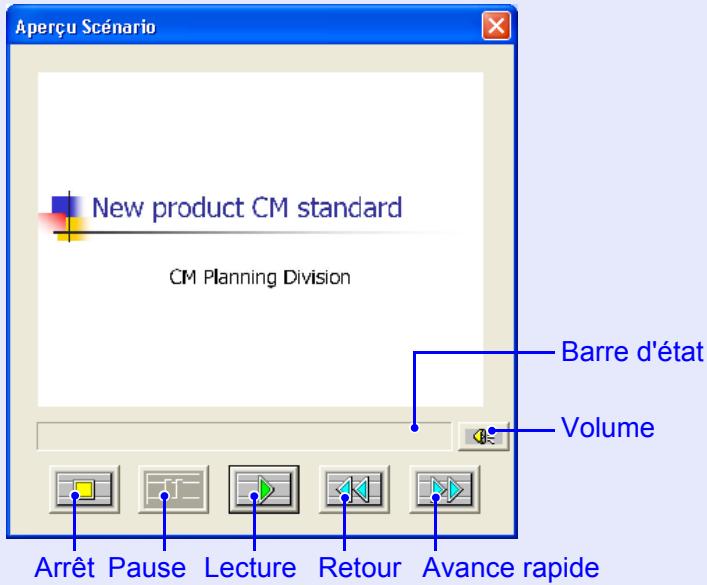

Utilisez les boutons suivants pour lancer ou arrêter la lecture de fichiers de film.

	Lance la lecture à partir du début du fichier.
	Revient rapidement en arrière dans le fichier en cours de lecture.
	Arrête la lecture.
	Lit le fichier.
	Interrompt la lecture.
	Avance rapidement dans le fichier en cours de lecture.
	Lance la lecture à partir du début du fichier suivant.
	Lance la lecture de la liste entière puis la répète.

Cliquez sur le bouton "Fermer" pour terminer la lecture du film.

Utilisation de la fonction d'affichage sur écrans multiples

En mode Ecrans multiples, plusieurs affichages virtuels peuvent être définis sur l'ordinateur et chaque image peut être projetée par le projecteur.

Image du moniteur
Image de l'écran virtuel 1 Image de l'écran virtuel 2

Exemple d'ajustement d'affichage virtuel

En modifiant l'agencement des affichages virtuels, vous pouvez projeter uniquement l'image désirée lors d'une présentation ou projeter différentes images de gauche à droite.

Exemple d'agencement 1

Moniteur	Fichier PowerPoint
Écran virtuel	Fichier Excel

Exemple d'agencement 2

Moniteur	Scénario
Écran virtuel	Diaporama utilisant un fichier PowerPoint

Procédure préalable à l'utilisation de la fonction d'affichage sur écrans multiples

1. Configuration d'une disposition d'affichages virtuels (Paramètres de l'ordinateur) 📄 p.13

Configurez la disposition des affichages virtuels dans la fenêtre "Propriétés d'affichage".

1. Attribution de l'image d'ordinateur p.14

L'image de l'ordinateur peut être visualisée sur l'écran de l'ordinateur après attribution. 📞 p.15

1. Connexion au projecteur 📄 p.15

• Sur Macintosh, vous devez connecter un moniteur à l'ordinateur et utiliser la fonction d'affichage sur écrans multiples. Sous Windows, même si aucun moniteur n'est connecté, vous pouvez configurer un affichage virtuel en installant le pilote d'affichage virtuel préparé dans EMP NS Connection.
• Sous Windows, lorsque le moniteur physique est connecté en tant que moniteur secondaire, son image ne peut pas être projetée.
• Vous pouvez ajuster la teinte des couleurs du projecteur. Guide de l'utilisateur "Ajustement de la couleur pour plusieurs projecteurs (Réglage des couleurs sur écrans multiples)"

Configuration d'une disposition d'affichages virtuels (Paramètres de l'ordinateur)

La procédure suivante explique comment configurer la disposition d'affichages virtuels en reprenant l'exemple 1 de la page 11. Pour configurer une disposition d'affichages virtuels, la fonction "EPSON Virtual Display" doit être installée. 📄 Guide de connexion rapide via LAN sans fil

Procédure

Sous Windows

Démarrez Windows sur l'ordinateur, puis sélectionnez "démarrer" - "Panneau de configuration" - "Affichage".

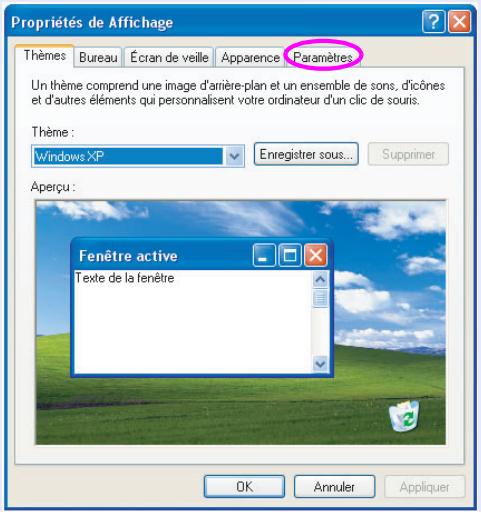

Sélectionnez le volet "Paramètres" dans la fenêtre "Propriétés de Affichage".

Propriétés de Affichage Thèmes Bureau Écran de veille Apparence Paramètres Un thème comprend une image d'arrière-plan et un ensemble de sons, d'icônes et d'autres éléments qui personnalisent votre ordinateur d'un clic de souris. Thème : Windows XP Enregistrer sous... Supprimer Aperçu : Fenêtre active Texte de la fenêtre OK Annuler Appliquer

Déplacez l'icône du moniteur vers l'emplacement désiré.

Propriétés de Affichage Thèmes Bureau Écran de veille Apparence Paramètres Déplacez les icônes selon l'agencement physique de vos moniteurs. 2 5 4 3 1 Affichage : 1. (Moniteurs multiples) sur ATI RAGE Mobility Résolution de l'écran Moins Plus 1024 par 768 pixels Qualité couleur Optimale (32 bits) Utiliser ce périphérique en tant que moniteur principal. Tendre le Bureau Windows à ce moniteur. Identifier Résolution des problèmes Avancé OK Annuler Appliquer

Cliquez sur l'icône du moniteur avec le bouton droit de la souris, puis sélectionnez "Attachée".

Cliquez sur "Dirigez-en 3" avec le bouton droit de la souris, puis sélectionnez "Attachée". La connexion d'affichages virtuels indiquée dans l'illustration suivante est possible.

3 1

Sur Macintosh

Sélectionnez "Moniteurs" dans la fenêtre "Préférences système".

Lorsque EMP NS Connection a démarré, la fenêtre suivante s'affiche.

EMP NS Connection Ver.2.0 - Connexion rapide - Auto Recherche automatique Recherche manuelle Profil Sélectionnez un projecteur et connectez-le. Etat Nom du projecteur ESSID Intensité du signal Veille EMP2624A1 EPSON Informations de mise à jour Enregistrer la liste Effacer la liste Désactiver l'interruption de connexion Utiliser plusieurs écrans Définir les options Connecter

Activez la case à cocher "Use multi-display", puis cliquez sur "Display properties". La fenêtre "Screen properties" s'affiche.

Attribution de l'image d'ordinateur

Attribution de l'image d'ordinateur

La procédure suivante explique comment attribuer l'image d'ordinateur en reprenant l'exemple 1 de la page 11.

Procédure

Démarrez le fichier PowerPoint et le fichier Excel à projeter.

Déplacez l'image jusqu'au moniteur de votre choix puis choisissez la position qu'elle doit occuper.

■ Vérification de l'image affectée (affichage de l'aperçu)

Vous pouvez visualiser l'agencement des écrans virtuels prédéfinis.

Procédure

Cliquez sur le bouton 🔒 ("Aperçu") de la barre d'outils d'EMP NS Connection.

EMP NS Connection Ver.2.0 TOUT Déconnecter

Un aperçu de l'agencement d'écrans s'affiche.

Aperçu de l'écran 5 4 3 2 1

Lorsque vous cliquez sur l'un des écrans, il est agrandi de manière à remplir la fenêtre Aperçu de l'écran.

Opérations en cas de connexion avec le projecteur

La procédure suivante explique comment connecter le projecteur en reprenant l'exemple 1 de la page 11.

Procédure

Sous Windows

Démarrez Windows sur l'ordinateur, puis sélectionnez "Démarrer" - "Programmes" (ou "Tous les programmes") - "EPSON Projector" - "EMP NS Connection".

Sur Macintosh

Double-cliquez sur le dossier "Applications" du disque dur où EMP NS Connection est installé, puis double-cliquez sur l'icône EMP NS Connection.

Activez la case à cocher "Utiliser plusieurs écrans".

Les boutons "Disposition de l'affichage" et "Propriétés d'affichage" sont ajoutés dans le bas de l'écran. Cliquez sur "Propriétés d'affichage" pour ajuster l'affichage.

EMP NS Connection Ver.2.0 - Connexion rapide - Auto Recherche automatique Recherche manuelle Profil Sélectionnez un projecteur et connectez-le. Etat Nom du projecteur ESSID Intensité... Alfichage Veille EMP2624A1 EPSON 1 Veille EMP2624A2 EPSON 3 Informations de mise à jou Enregistrer la liste Effacer la liste Désactiver l'interruption de connexion Utiliser plusieurs écrans Définir les options Connector Disposition de l'afichage 5 4 2 3 1 Propriétés d'affichage

-L'agencement d'écrans s'affiche ici.

Disposition de l'affichage	Vous pouvez afficher la disposition définie dans la fenêtre "Display properties" de l'ordinateur. Il est impossible de modifier cette disposition ici. Cliquez sur "Propriétés d'affichage" pour la modifier.
Propriétés d'affichage	Vous pouvez afficher la fenêtre "Propriétés d'affichage" afin d'y modifier des paramètres.

Sélectionnez le numéro de l'affichage virtuel affecté à "Affichage", puis choisissez l'image à projeter depuis chaque projecteur.

EMP NS Connection Ver.2.0 - Connexion rapide - Recherche automatique Recherche manuelle Profil Auto Sélectionnez un projecteur et connectez-le. Etat Nom du projecteur ESSID Intensité... Alfichage Veille EMP2624A1 EPSON 1 Veille EMP2624A2 EPSON 3

Cliquez sur le bouton "Connector".

L'image affectée à chaque projecteur est projetée.

Configuration de l'environnement d'EMP NS Connection

Vous pouvez configurer l'environnement (ex. la méthode de traitement) lors du démarrage d'EMP NS Connection.

Faites apparaître l'écran de définition des options depuis l'écran principal d'EMP NS Connection.

Procédure

Cliquez sur le bouton "Définir les options" de l'écran principal d'EMP NS Connection.

L'écran des paramètres de base s'affiche.

EMP NS Connection Ver. 2.0 - Connexion avancée - Auto Recherche automatique Recherche manuelle Profil Sélectionnez un projecteur et connectez-le. Etat Nom du projecteur Adresse IP Veille EMP2624A1 192.168.100.101 Veille EMP2624A2 192.168.100.102 Veille EMP2624A3 192.168.111.123 Enregistrer la liste Effacer la liste Désactiver l'interruption de connexion Utiliser plusieurs écrans Définir les options Connector

Configurez chacun des paramètres.

Onglet Paramètres généraux

Définir les options Paramètres généraux Régler les performances Utiliser le transfert vidéo plein écran Crypter les communications Afficher la fenêtre de mode de connexion au démarrage Sélectionner une option de démarrage Recherche automatique au démarrage Spécifier la méthode de recherche après le démarrage Rechercher avec la dernière configuration réseau Modifier le profil nanger de réseau loc OK Annuler

Utiliser le transfert vidéo plein écran	Windows uniquementSi vous affichez le Lecteur Windows Media en plein écran, activez la case à cocher "Utiliser le transfert vidéo plein écran". N'activez pas cette case si les mouvements ne paraissent pas fluides.
Crypter les communications	Vous pouvez coder les données transmises. Même si les données sont interceptées, elles ne peuvent pas être déchiffrées.Veuillez à activer la case à cocher "Crypter les communications".
Afficher la fenêtre de mode de connexion au démarrage	Permet d'activer ou non l'affichage de la fenêtre "Connexion rapide"/"Connexion avancée" au démarrage d'EMP NS Connection.Lorsque la méthode de démarrage est déjà déterminée, n'activez pas la case à cocher "Afficher la fenêtre de mode de connexion au démarrage".
Sélectionner une option de démarrage	Permet de sélectionner l'une des méthodes suivantes de recherche du projecteur à exécuter au démarrage d'EMP NS Connection."Recherche automatique au démarrage""Spécifier la méthode de recherche après le démarrage""Rechercher avec la dernière configuration réseau"
Modifier le profil	Affiche la boîte de dialogue "Modifier le profil".p.31
Changer de réseau local	Windows uniquementAffiche la boîte de dialogue "Changer de réseau local". Vous pouvez décider d'utiliser une autre carte réseau.

Onglet Performances

Définir les options Paramètres généraux Régler les performances Rapide Normale Fine Tranférer la fenêtre des couches Version OK Annuler

Régler les performances	Le niveau des performances peut être réglé sur "Rapide", "Normal" et "Fine".Activez "Rapide" si les projections de films subissent des interruptions.
Transférer la fenêtre des couches	Windows uniquementPermet d'activer ou non le transfert d'une fenêtre des couches.La fenêtre des couches est active lorsque des éléments de contenu tels que des messages affichés sur l'ordinateur ne sont pas projetés par le projecteur.Activez cette case à cocher pour les afficher sur le projecteur.

Lorsque vous cliquez sur le bouton de la barre d'outils, seule la balise d'ajustement des performances est affichée.

Connexion LAN sans fil en mode Avancé

Ce chapitre explique comment connecter un ordinateur au projecteur via un point d'accès de LAN sans fil figurant dans un réseau existant.

Avant la connexion....21

- Procédure de connexion......21

Préparation de l'ordinateur ...... 22

- Réglage de l'ordinateur en mode de connexion au réseau ....22

Connexion en mode Connexion avancée d'un LAN sans fil 23

- Démarrage d'EMP NS Connection depuis l'ordinateur....23

Fenêtre d'EMP NS Connection ....24

- Connexion au projecteur 24

Si le projecteur auquel vous voulez vous connecter n'est pas affiché....26

- Recherche en spécifiant l'adresse IP et le nom du projecteur (mode Connexion avancée)....26

Enregistrement d'un profil pour un projecteur utilisé fréquemment....28

• Création d'un profil.... 28
• Recherche en spécifiant un profil...... 30
  • Gestion d'un profil....31

Mesures de sécurité pour un LAN sans fil .....33

- Utilisation de communications cryptées...... 33

Vous pouvez projeter des images à partir d'un ordinateur via un réseau, mais aussi surveiller et contrôler l'état du projecteur à partir d'un ordinateur en vous y connectant en mode Avancé.

• Fonction de notification par courrier
  Si vous utilisez la fonction de notification par courrier, des notifications seront envoyées à des adresses e-mail prédéfinies lorsqu'un problème est rencontré sur un projecteur. "Utilisation de la fonction Notification courrier pour signaler des anomalies de fonctionnement"

- Fonction SNMP

Si vous utilisez la fonction SNMP, des notifications seront envoyées à des ordinateurs prédéfinis lorsqu'un problème est rencontré sur un projecteur.

Surveillance et contrôle à l'aide de la fonction EMP Monitor Si vous utilisez la fonction "EMP Monitor" fournie avec le CD-ROM "EasyMP Software", vous pouvez afficher l'état de plusieurs projecteurs EPSON en réseau pour confirmation sur le moniteur d'un ordinateur, ou contrôler plusieurs projecteurs EPSON depuis un ordinateur.

Guide d'utilisation EMP Monitor

Procédure de connexion

Réglage de l'ordinateur en mode de connexion au réseau

Pour pouvoir utiliser un ordinateur dans un réseau LAN, vous devez définir certains paramètres.

Si ces paramètres ont déjà été définis, il n'est pas nécessaire d'employer les procédures ci-dessous.

Sous Windows

Définissez les paramètres de connexion de l'ordinateur en utilisant les utilitaires fournis avec la carte réseau. Pour plus d'informations sur ces utilitaires, consultez la documentation de votre carte réseau.

Sur Macintosh

Cette section explique comment définir les paramètres du port connecté. Pour plus d'informations sur la configuration du port réseau (configuration du réseau), consultez la documentation de votre ordinateur et de la carte AirMac.

Procédure

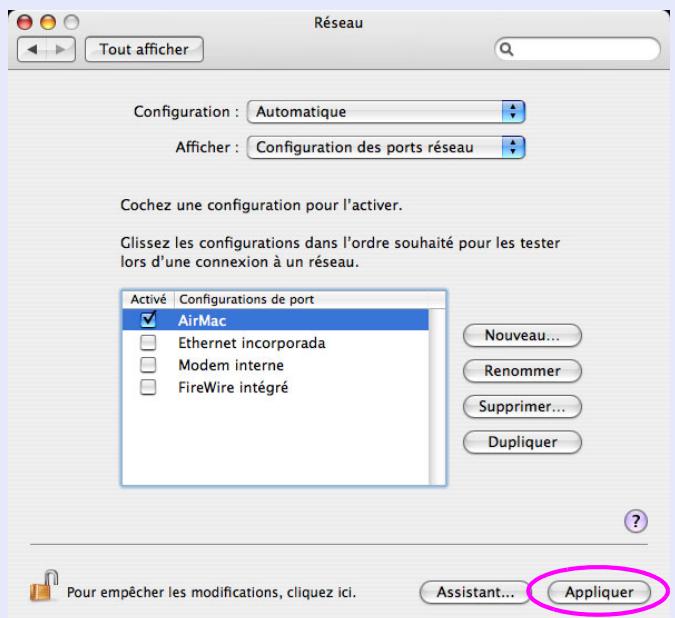

Dans le menu Apple, choisissez "Préférences système" - "Réseau".

La fenêtre des paramètres réseau s'affiche.

Sélectionnez le port utilisé dans "Configurations de port" puis cliquez sur "Appliquer".

Réseau Tout afficher Configuration : Automatique Afficher : Configuration des ports réseau Cochez une configuration pour l'activer. Glissez les configurations dans l'ordre souhaité pour les tester lors d'une connexion à un réseau. Activé Configurations de port AirMac Ethernet incorporada Modem interne FireWire intégré Nouveau... Renommer Supprimer... Dupliquer ? Pour empêcher les modifications, cliquez ici. Assistant... Appliquer

Fermez la fenêtre.

Démarrage d'EMP NS Connection depuis l'ordinateur

Dans les explications suivantes, sauf indication contraire, les captures d'écran correspondent à Windows.

Les fenêtres seront similaires sur un Macintosh.

Procédure

Sous Windows

Sélectionnez "Démarrer" - "Programmes" (ou "Tous les programmes") - "EPSON Projector" - "EMP NS Connection".

Sur Macintosh

Cliquez sur l'icône de communication, dans le coin supérieur droit de l'écran, et vérifiez si les indications suivantes sont bien affichées.

AirPort : activée Désactiver AirPort

AirPort : On

Vous pouvez vous connecter à l'aide d'un LAN sans fil.

Double-cliquez sur le dossier "Applications" du disque dur où EMP NS Connection est installé, puis double-cliquez sur l'icône EMP NS Connection.

EMP NS Connection démarre.

EMP NS Connection Ver.2.0 Sélectionnez le mode de connexion. ○ Connexion rapide ● Connexion avancée □ Définir le mode de connexion sélectionné comme mode par défaut pour les connexions futures (Ne plus afficher cette fenêtre). OK

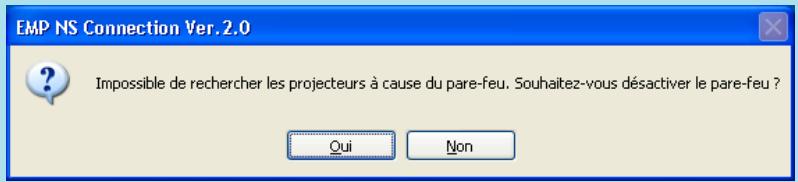

- Si l'écran suivant s'affiche lors du démarrage, cliquez sur le bouton "Oui".

EMP NS Connection Ver. 2.0 Impossible de rechercher les projecteurs à cause du pare-feu. Souhaitez-vous désactiver le pare-feu ? Qui Non

Lorsque vous cliquez sur "Oui", une exception de pare-feu est créée pour EMP NS Connection, qui peut ensuite être utilisée.

- Si EMP NS Connection est démarré alors que PowerPoint est en cours d'exécution, le message "Le diaporama peut ne pas reprendre tant que vous n'avez pas redémarré PowerPoint." s'affiche. Vous devez alors fermer PowerPoint et le rouvrir après avoir démarré EMP NS Connection.

Fenêtre d'EMP NS Connection

Lorsque EMP NS Connection a démarré, la fenêtre suivante s'affiche.

EMP NS Connection Ver. 2.0 - Connexion avancée - Recherche automatique Recherche manuelle Profil Auto Sélectionnez un projecteur et connectez-le. Etat Nom du projecteur Adresse IP Veille EMP2624A1 192.168.100.101 Veille EMP2624A2 192.168.100.102 Veille EMP2624A3 192.168.111.123 Enregistrer la liste Effacer la liste Désactiver l'interruption de connexion Utiliser plusieurs écrans Définir les options Connector

Recherche automatique	Vous pouvez rechercher les projecteurs disponibles sur le réseau auquel l'ordinateur est connecté.
Recherche manuelle	Vous pouvez chercher l'adresse IP ou le nom du projecteur désiré.
Profil	Vous pouvez effectuer la recherche à l'aide d'informations (profil) enregistrées précédemment.
Enregistrer la liste	Vous pouvez enregistrer les informations affichées sous la forme d'un profil. Profil p.28
Effacer la liste	Vous pouvez effacer la liste affichée.
Désactiver l'interruption de connexion	Activez cette option pour empêcher la connexion d'autres ordinateurs.
Utiliser plusieurs écrans	Activez cette option si vous employez la fonction Ecrans multiples. Si vous activez cette option, les boutons "Disposition de l'affichage" et "Propriétés d'affichage" sont affichés dans le bas de l'écran. Ecrans multiples p.11

Connexion au projecteur

Procédure

Cliquez sur "Recherche automatique".

Les résultats de la recherche de projecteurs s'affichent.

Si le projecteur auquel vous voulez vous connecter n'est pas affiché :

p.26

EMP NS Connection Ver. 2.0 - Connexion avancée - Recherche automatique Recherche manuelle Profil Auto Sélectionnez un projecteur et connectez-le. Etat Nom du projecteur Adresse IP Veille EMP2624A1 192.168.100.101 Veille EMP2624A2 192.168.100.102 Veille EMP2624A3 192.168.111.123 Enregistrer la liste Effacer la liste Désactiver l'interruption de connexion Utiliser plusieurs écrans Définir les options Connector

Recherche automatique: Recherche tous les projecteurs actuellement connectés au réseau. Recherche manuelle: Recherche un projecteur en particulier. Profil : Recherche un projecteur à l’aide d’un profil enregistré précédemment.

Sélectionnez le projecteur auquel vous voulez vous connecter. Vous pouvez vous connecter à quatre projecteurs en même temps.

Cliquez sur le bouton "Connector".

• Si vous sélectionnez un projecteur connecté à un autre ordinateur, la connexion à l'autre ordinateur est coupée et l'image de l'ordinateur en cours de connexion s'affiche.
• Après avoir établi une connexion, vous ne pouvez plus ajouter d'autre projecteur à connecter.

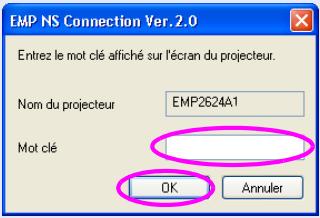

Si la fonction "Mot-clé projecteur" est réglée sur "ON", entrez le mot-clé du projecteur lorsque sa fenêtre EasyMP s'affiche, puis cliquez sur le bouton "OK".

EMP NS Connection Ver. 2.0 Entrez le mot clé affiché sur l'écran du projecteur. Nom du projecteur EMP2624A1 Mot clé OK Annuler

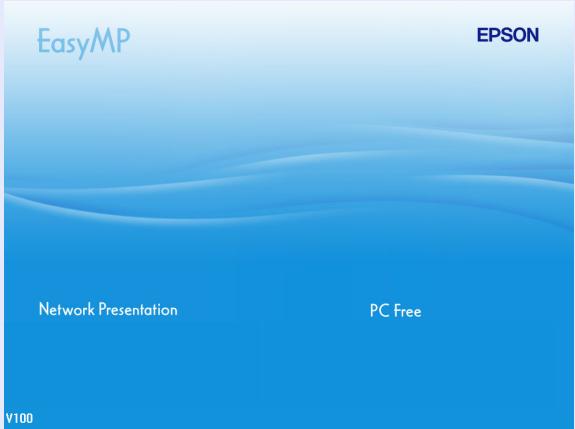

L'ordinateur et le projecteur sont connectés via le réseau, et l'écran de l'ordinateur est affiché.

La barre d'outils d'EMP NS Connection s'affiche sur l'écran de l'ordinateur. Vous pouvez l'utiliser pour manipuler le projecteur, définir des paramètres et couper la connexion réseau.

Pour plus d'informations sur l'utilisation de la barre d'outils, voir ""Utilisation de la barre d'outils"" 📋 p.6.

• En cas de connexion continue à partir d'un autre ordinateur, par exemple avec différents présentateurs, démarrez EMP NS Connection sur l'ordinateur à utiliser et établissez une connexion. La connexion à l'ordinateur actuel est coupée et la connexion est établie avec l'ordinateur qui tente de se connecter.
• Lorsque vous projetez des images d'ordinateur à l'aide de la fonction de présentation réseau, consultez la section "Limitations de la connexion" p.76 pour connaître les limitations en matière de résolution, de couleurs, etc.

Si le projecteur auquel vous voulez vous connecter n'est pas affiché

Il peut arriver, dans les situations suivantes, que le projecteur désiré ne soit pas affiché dans la fenêtre de sélection d'EMP NS Connection.

• Les ondes électromagnétiques du LAN sans fil sont hors de portée ou trop faibles.
• Le sous-réseau du réseau est différent.

Dans ce cas, vous pouvez effectuer une recherche en mode "manuel" ou "profil".

Vous pouvez effectuer la recherche en spécifiant l'adresse IP ou le nom du projecteur, grâce à la fonction "Recherche manuelle" du mode "Connexion avancée".

En outre, les informations relatives à un projecteur souvent utilisé (comme son adresse IP) peuvent être enregistrées dans un profil, ce qui permet de rechercher ce projecteur en spécifiant ces informations.

p.30

• Si vous utilisez la fonction "Recherche manuelle" du mode "Connexion avancée", vous pouvez spécifier l'ESSID. Si les projecteurs sont nombreux, vous pouvez préciser la recherche à l'aide de l'ESSID.
• Lorsque le projecteur cible n'est pas affiché, cela peut être dû à une erreur de type "AirPort: Not inserted" ou "An appropriate access point has not been selected".

Dans les explications suivantes, sauf indication contraire, les captures d'écran correspondent à Windows.

Les fenêtres seront similaires sur un Macintosh.

Recherche en spécifiant l'adresse IP et le nom du projecteur (mode Connexion avancée)

Procédure

Cliquez sur "Recherche manuelle" dans la fenêtre de sélection d'EMP NS Connection.

EMP NS Connection Ver. 2.0 - Connexion avancée - Auto Recherche automatique Recherche manuelle Profil Sélectionnez un projecteur et connectez-le. Etat Nom du projecteur Adresse IP Veille EMP2624A1 192.168.100.101 Veille EMP2624A2 192.168.100.102 Veille EMP2624A3 192.168.111.123 Enregistrer la liste Effacer la liste Désactiver l'interruption de connexion Utiliser plusieurs écrans Définir les options Connector

Entrez l'adresse IP ou le nom du projecteur auquel vous voulez vous connecter, puis cliquez sur le bouton "OK".

Recherche manuelle Entrez l'adresse IP ou le nom du projecteur. OK Annuler

Les informations sur le projecteur sont ajoutées à la fenêtre de sélection d'EMP NS Connection.

Enregistrement d'un profil pour un projecteur utilisé fréquemment

Vous pouvez enregistrer les informations d'un projecteur (nom, adresse IP et ESSID) sous la forme d'un profil. En créant un groupe de fichiers pour chaque endroit où un projecteur est installé et en les gérant dans des dossiers, vous pourrez trouver rapidement le projecteur cible.

Cette section explique comment créer et modifier un profil.
    note right of A
        Emplacement A
        Emplacement B
        Emplacement C
        Emplacement D
    end
    note right of E
        Etage 1
        Etage 2
        Etage 3
    end

Création d'un profil

Les profils sont créés en enregistrant les résultats recherchés. Vous pouvez gérer les profils en créant un dossier. Pour plus d'informations sur la modification de la hiérarchie, voir ""Gestion d'un profil"" p.31.

Procédure

Lorsque le projecteur est affiché dans la fenêtre de sélection d'EMP NS Connection, cliquez sur "Enregistrer la liste".

EMP NS Connection Ver. 2.0 - Connexion avancée - Auto Recherche automatique Recherche manuelle Profil Sélectionnez un projecteur et connectez-le. Etat Nom du projecteur Adresse IP Veille EMP2624A1 192.168.100.101 Veille EMP2624A2 192.168.100.102 Veille EMP2624A3 192.168.111.123 Enregistrer la liste Effacer la liste Désactiver l'interruption de connexion Utiliser plusieurs écrans Définir les options Connector

La fenêtre "Enregistrer la liste" s'affiche.

Entrez un nom de profil puis cliquez sur le bouton "Ajouter".

Enregistrer la liste Entrez le nom du profil. Nom du profil Sans titre Ajouter Annuler

Après avoir entré le nom du profil et sélectionné la destination de la sauvegarde, cliquez sur le bouton "Ajouter", car les fenêtres suivantes s'affichent lorsqu'un profil a déjà été créé.

Sous Windows

Enregistrer la liste Entrez le nom du profil et précisez un emplacement où enregistrer le profil. Nom du profil Sans titre Enregistrer dans Profil building A building B Ajouter Annuler

Sur Macintosh

Enregistrer la liste Entrez le nom du profil et précisez un emplacement où enregistrer le profil. Nom du profil Sans titre Enregistrer dan ✓ Profil Building A Building B

Les informations sur le projecteur sont enregistrées dans le profil.

Vous pouvez enregistrer le dossier sous "Synthèse du profil". Pour plus d'informations sur la création d'un dossier, voir '''Gestion d'un profil''p.31.

Recherche en spécifiant un profil

Vous pouvez effectuer une recherche en spécifiant le profil que vous avez créé.

Procédure

Cliquez sur "Profil" dans la fenêtre de sélection d'EMP NS Connection.

Si aucun profil n'est enregistré, vous ne pouvez pas sélectionner "Profil".

EMP NS Connection Ver. 2.0 - Connexion avancée - Auto Recherche automatique Recherche manuelle Profil Sélectionnez un projecteur et connectez-le. Etat Nom du projecteur Adresse IP Veille EMP2624A1 192.168.100.101 Veille EMP2624A2 192.168.100.102 Veille EMP2624A3 192.168.111.123 Enregistrer la liste Effacer la liste Désactiver l'interruption de connexion Utiliser plusieurs écrans Définir les options Connector

Dans le menu qui s'affiche, sélectionnez le projecteur auquel vous voulez vous connecter.

EMP NS Connection Ver. 2.0 - Connexion avancée - Auto Recherche automatique Recherche manuelle Profil Sélectionnez un projecteur et connectez-le. building A ▶ building B ▶ building B 1st floor building B 2nd floor Etat Nom du projecteur Adresse IP 100 05

Les informations sur le projecteur sont ajoutées à la fenêtre de sélection d'EMP NS Connection.

Gestion d'un profil

Vous pouvez modifier le nom et la structure hiérarchique du profil.

Procédure

Cliquez sur le bouton "Définir les options" de l'écran principal d'EMP NS Connection.

La fenêtre de configuration s'affiche.

Cliquez sur le bouton "Modifier le profil".

Définir les options Paramètres généraux Régler les performances Utiliser le transfert vidéo plein écrari Crypter les communications Afficher la fenêtre de mode de connexion au démarrage Sélectionner une option de démarrage Recherche automatique au démarrage Spécifier la méthode de recherche après le démarrage Rechercher avec la dernière configuration réseau Modifier le profil hanger de réseau loc OK Annuler

La fenêtre de gestion de profil s'affiche.

Modifiez les informations enregistrées dans le profil.

Modifier le profil Profil Nom du projecteur Adresse IP EMP2624A1 192.168.100.101 EMP2624A2 192.168.100.102 EMP2624A3 192.168.111.123 Copier Supprimer Renommer Créer un dossier Exporter Importer OK Annuler Informations sur le profil sélectionné

: Indique un dossier.
: Indique un profil.

Profil	Permet d'afficher le profil enregistré. Vous pouvez gérer ce profil en créant un dossier. Vous pouvez modifier l'ordre des profils ou des dossiers en les manipulant par glisser-déplacer.
Copier	Vous pouvez copier le profil. Le profil copié est enregistré dans le même dossier que l'original, sous le même nom.
Supprimer	Vous pouvez supprimer le profil et le dossier.
Renommer	Vous pouvez afficher la boîte de dialogue Renommer afin de modifier le nom du dossier ou du profil. Vous pouvez entrer 32 caractères dans la boîte de dialogue Renommer.
Créer un dossier	Vous pouvez créer un nouveau dossier.

Informations sur le profil sélectionné

Vous pouvez afficher les informations sur le projecteur enregistrées dans le profil sélectionné.

Lorsque vous sélectionnez l'icône du projecteur à manipuler, vous pouvez la déplacer, la copier, l'enregistrer ou la supprimer.

Informations sur le profil sélectionné	Vous pouvez afficher les informations sur le projecteur enregistrées dans le profil.
Supprimer	Vous pouvez supprimer les informations sur le projecteur. Si vous supprimez toutes les informations sur le projecteur, le profil est lui aussi supprimé.

Cliquez sur "OK".

Enregistre et ferme la fenêtre de gestion des profils.

L'un des avantages de l'emploi d'un LAN sans fil est qu'il est possible de communiquer aisément si vous êtes à portée des ondes électromagnétiques, qui servent à l'échange des données.

Par ailleurs, comme les ondes électromagnétiques peuvent franchir des obstacles tels que des murs, le contenu des communications peut être intercepté et le réseau peut être piraté, sans recours à des outils spéciaux, si sa sécurité n'est pas configurée.

Pour éviter de tels problèmes, les fonctions de sécurité suivantes sont fournies :

• Cryptage des données
  Vous pouvez coder les données transmises. Même si les données sont interceptées, elles ne peuvent pas être déchiffrées.
• Limitation des connexions (authentication)
  Un nom d'utilisateur et un mot de passe sont enregistrés à l'avance. Ainsi, seul le port sans fil enregistré peut se connecter au réseau, ce qui empêche les tierces parties non autorisées de s'y connecter.
• Pare-feu
  Interdit tout accès d'ordinateurs non autorisés en fermant les ports inutilisés.

Les fonctions de sécurité pouvant être employées avec ce projecteur varient en fonction du mode de connexion du LAN sans fil. Utilisez la fonction de pare-feu fournie avec votre système d'exploitation.

Mode Connexion rapide	Communications cryptées p.18
Mode Connexion avancée*	Communications cryptées p.18WEP, WPA-PSK (TKIP), WPA-PSK (AES), EAP TLS, EAP-TTLS/MD5, EAP-TTLS/MS-CHAPv2, PEAP/MS-CHAPv2, PEAP/GTC, LEAP, EAP-Fast/MS-CHAPv2, EAP-FAST/GTC Guide de l'utilisateur "Menu Réseau (EMP-1815 uniquement)"

* Uniquement valide si le point d'accès de la destination de la connexion prend en charge la même fonction.

Utilisation de communications cryptées

Vous pouvez choisir de crypter ou non les communications.

Procédure

Cliquez sur le bouton "Définir les options" de l'écran principal d'EMP NS Connection.

EMP NS Connection Ver. 2.0 - Connexion avancée Auto Recherche automatique Recherche manuelle Profil Sélectionnez un projecteur et connectez-le. Etat Nom du projecteur Adresse IP Veille EMP2624A1 192.168.100.101 Veille EMP2624A2 192.168.100.102 Veille EMP2624A3 192.168.111.123 Enregistrer la liste Effacer la liste Désactiver l'interruption de connexion Utiliser plusieurs écrans Définir les options Connector

L'écran Définir les options s'affiche.

Cliquez sur l'onglet "Paramètres généraux".

Activez la case à cocher "Crypter les communications".

Définir les options Paramètres généraux Régler les performances Utiliser le transfert vidéo plein écran Trypter les communications Afficher la fenêtre de mode de connexion au démarrage Sélectionner une option de démarrage Recherche automatique au démarrage Spécifier la méthode de recherche après le démarrage Rechercher avec la dernière configuration réseau Modifier le profil nanger de réseau loc OK Annuler

Cliquez sur le bouton "OK".

Utilisation d'un ordinateur pour configurer, surveiller et commander des projecteurs

Ce chapitre décrit comment utiliser un ordinateur connecté au réseau pour changer les paramètres du projecteur et pour commander le projecteur à distance.

Modification des paramètres à l'aide d'un navigateur Web (Contrôle Web) ...... 36

• Affichage de la fonction Contrôle Web......36
Saisie de l'adresse IP du projecteur ....36
- Configuration du projecteur ....36
Éléments du menu de configuration qui ne peuvent pas être réglés via le navigateur Web....36

Transfert ou écriture de fichiers dans une carte mémoire via un réseau.... 37

Utilisation de la fonction Notification courrier pour signaler des anomalies de fonctionnement.... 38

• Configuration de la fonction Notification courrier......38
• Si une notification de problème est envoyée par courrier ....38

Gestion utilisant SNMP 39

Vous pouvez configurer le projecteur et le contrôler à partir d'un navigateur Web tournant sur un ordinateur connecté au projecteur via un réseau. Cette fonction permet d'accomplir, à distance, des opérations de configuration et de contrôle. En outre, comme vous pouvez utiliser le clavier de l'ordinateur, la saisie des caractères requis pour la configuration est plus facile qu'à l'aide de la télécommande. Utilisez un navigateur Web tel que Microsoft Internet Explorer 6.0 ou une version ultérieure. Sur Macintosh, vous pouvez également employer Safari. Toutefois, si vous utilisez Safari sous MacOS 10.2.8, il se peut que certaines cases d'options de la fonction Contrôle Web ne s'affichent pas correctement.

Vous pouvez configurer et contrôler le projecteur à l'aide d'un navigateur Web si "Mode attente" est réglé sur "Réseau activé" dans le menu "Avancé" du menu de configuration du projecteur, même si le projecteur est en mode Attente (lorsque le projecteur est éteint).

Affichage de la fonction Contrôle Web

Pour afficher la fonction Contrôle Web, procédez comme suit.

Si le navigateur Web que vous utilisez est configuré de manière à se connecter via un serveur proxy, il est impossible d'afficher Contrôle Web. Pour utiliser Contrôle Web, vous devez effectuer les réglages de connexion du réseau sans utiliser de serveur proxy.

Saisie de l'adresse IP du projecteur

Vous pouvez accéder à la fonction Contrôle Web en entrant l'adresse IP du projecteur comme suit en cas de connexion à l'aide de l'unité Ethernet en option ou via le mode Connexion avancée du LAN sans fil.

Procédure

Démarrez le navigateur Web sur l'ordinateur.

Entrez l'adresse IP du projecteur dans la barre d'adresse du navigateur Web, puis appuyez sur la touche [Enter] du clavier de l'ordinateur.

La fonction Contrôle Web s'affiche.

Configuration du projecteur

Vous pouvez configurer les paramètres habituellement définis dans le menu de configuration du projecteur. Le contenu de ces paramètres se retrouve dans le menu de configuration.

- Éléments du menu de configuration qui ne peuvent pas être réglés via le navigateur Web

Tous les éléments du menu de configuration peuvent être réglés, à l'exception des éléments suivants :

• "Réglage" - "Forme de pointeur", "Sortie audio EasyMP"
• Enregistrement d'un logo d'utilisateur en utilisant "Avancé" - "Logo d'utilisateur"
• "Avancé" - "Fonctionnement" - "Mode haute alt."
• "Avancé" - "Link21L", "Langue"
• "Réinit." - "Tout réinitialiser", "Réinitial. durée lampe"

Les éléments disponibles dans chaque menu sont identiques à ceux du menu de configuration du projecteur.

Guide de l'utilisateur "Liste des fonctions"
Guide de l'utilisateur "Menu Réseau (EMP-1815 uniquement)"

L'adresse MAC n'est pas affichée.

Transfert ou écriture de fichiers dans une carte mémoire via un réseau

Les fichiers d'un ordinateur peuvent être écrits ou supprimés dans une carte CompactFlash insérée dans le projecteur via un serveur FTR. La procédure suivante explique comment écrire des fichiers dans une carte CompactFlash.

Procédure

Effectuez les opérations de fichiers vers une carte CompactFlash lorsque la fenêtre d'attente d'EasyMP (p.45) est affichée.

Sous Windows

Démarrez Explorer sur l'ordinateur.

Entrez l'adresse IP du projecteur dans la barre d'adresse du navigateur Web.

Bureau Fichier Edition Affichage Favoris Outils ? Précédente Rechercher Dossiers Adresse http://192.168.100.101 OK Dossiers Nom Taille Type Bureau Mes documents Dossier système + Mes documents Poste de travail Dossier système + Poste de travail Favoris réseau Dossier système + Favoris réseau Corbeille Dossier système

Copiez le(s) dossier(s) ou fichier(s) cible(s) dans la carte CompactFlash.

Sous Macintosh, vous pouvez utiliser un outil FTP pour établir une connexion.

• Vous pouvez également écrire sur une carte CompactFlash en vous connectant au projecteur via Internet Explorer.
• Entrez votre nom d'utilisateur et votre mot de passe* dans la boîte de dialogue qui s'affiche lorsque la fonction Mot passe Contrôle Web est activée, puis connectez-vous au projecteur.
• Une connexion peut être établie simultanément avec un client. En revanche, plusieurs clients ne peuvent pas se connecter simultanément.

* Mot passe Contrôle Web

En réglant la fonction de notification par courrier dans les réglages réseau du menu de configuration, des notifications seront envoyées à des adresses e-mail prédéfinies lorsqu'un problème ou un avertissement est rencontré sur un projecteur. Ainsi, l'opérateur sera informé des problèmes survenant sur le projecteur, même s'il ne se trouve pas à proximité de celui-ci.

• Vous pouvez enregistrer jusqu'à trois destinations de notification (adresses), et les notifications peuvent être envoyées aux trois destinations à la fois.
• Si un problème grave apparaît sur un projecteur et que celui-ci cesse brusquement de fonctionner, il peut être impossible au projecteur d'envoyer une notification signalant ce problème à l'opérateur.
• Si "Mode attente" est réglé sur "Réseau activé" dans le menu "Avancé" du menu de configuration du projecteur, la surveillance est possible même si le projecteur est en mode Attente (lorsque le projecteur est éteint).

Configuration de la fonction Notification courrier

Choisissez Notification courrier dans les paramètres réseau du menu de configuration du projecteur, puis configurez la fonction de notification par

courrier. Guide de l'utilisateur "Menu Réseau (EMP-1815

uniquement)" "Menu Courrier"

Vérifiez en outre les points suivants :

- Les paramètres réseau ont été définis afin de permettre au projecteur et à l'ordinateur de se connecter via le mode Connexion avancée du LAN sans fil ou à l'aide de l'unité Ethernet en option.

"Connexion LAN sans fil en mode Avancé" p.20

Si une notification de problème est envoyée par courrier

Si un courrier ayant "Projecteur EPSON" dans la ligne d'objet est envoyé aux adresses IP définies comme destination des notifications par courrier électronique, il s'agit d'une notification signalant que le projecteur a rencontré un problème.

Les informations suivantes figurent dans le corps du message :

Ligne 1 : Nom du projecteur sur lequel le problème s'est produit.

Ligne 2 : Adresse IP définie pour le projecteur qui a rencontré le problème.

Ligne 3 : Détails du problème.

Les détails du problème sont indiqués ligne par ligne. Le tableau suivant montre les détails qui sont indiqués dans le message pour chaque élément.

Message*	Cause	Solution
Internal error	Erreur interne	Guide de l'utilisateur"Signification des témoins"
Fan related error	Erreur du ventilateur
Sensor error	Erreur de capteur
Lamp timer failure	Lampe défectueuse
Lamp out	Erreur de lampe
Lamp cover is open.	Couv. lampe ouvert
Internal temperature error	Erreur de température trop élevée (Surchauffe)
High speed cooling in progress	Avert. haute temp.
Lamp replacement notification	Remplacer la lampe
No-signal	Pas de signal	Aucun signal d'image n'est reçu par le projecteur. Vérifiez l'état de la connexion ou vérifiez si la source de signal est bien allumée.

* Un signe (+) ou (-) apparaît au début du message.
(+): Un problème a été rencontré sur le projecteur.
(-) : Un problème a été résolu sur le projecteur.

Si vous paramétrez SNMP dans la configuration réseau EasyMP, des notifications seront envoyées à des adresses e-mail prédéfinies lorsqu'un problème ou un avertissement est rencontré sur un projecteur. Cette fonctionnalité est particulièrement utile lorsque vous effectuez la commande des projecteurs à partir d'un endroit éloigné de ces projecteurs.

• SNMP doit être géré par un administrateur réseau ou une personne connaissant bien le réseau.
• La fonction SNMP de surveillance du projecteur exige que SNMP Manager soit installé sur l'ordinateur.
• En mode Connexion rapide, la fonction de gestion à l'aide de SNMP ne peut pas être utilisée via un réseau LAN sans fil.
• Vous pouvez enregistrer deux adresses IP de destination. Ainsi, s'il est impossible d'envoyer la notification à la première adresse IP spécifiée, elle sera envoyée à la seconde.

Pour configurer SNMP, choisissez "SNMP" dans les paramètres réseau du menu de configuration du projecteur. Guide de l'utilisateur "Menu Réseau (EMP-1815 uniquement)" "Menu SNMP"

Présentations à l'aide de PC Free

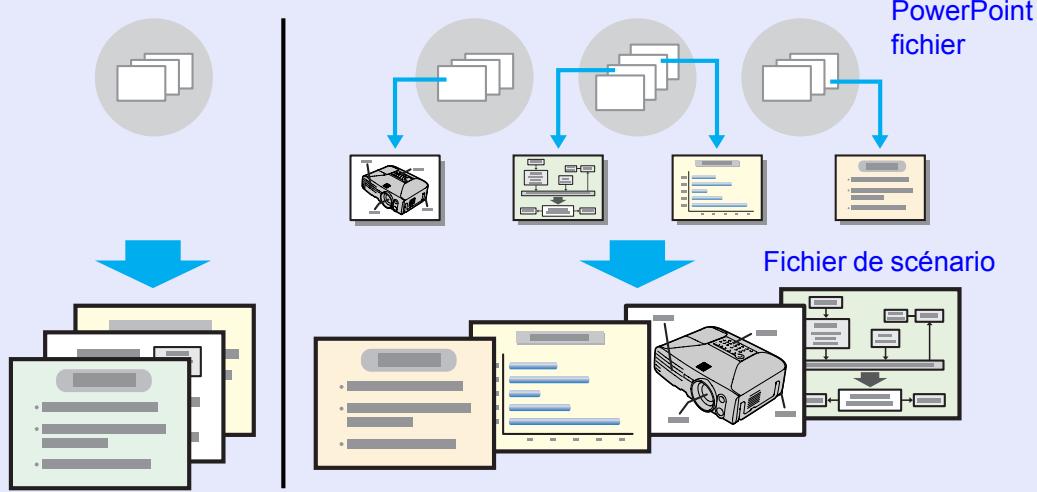

Ce chapitre explique les scénarios créés à l'aide d'EMP SlideMaker2 ainsi que la manière de projeter des fichiers d'image et de film au moyen de PC Free.

Exemples et fichiers pouvant être projetés à l'aide de PC Free 41

• Fichiers pouvant être projetés à l'aide de PC Free ......41
• Exemples de PC Free ....42

Fonctions de base de PC Free 43

• Démarrage et fermeture de PC Free......43

Démarrage de PC Free ....43

Fermeture de PC Free....45

• Mode guide et mode rapide......45
- Fonctions de base de PC Free ....46
- Rotation de l'image ....48

Projection de scénarios 49

• Préparation d'un scénario....49
• Lecture d'un scénario ....49
• Opérations possibles pendant la présentation......50

Projection de fichiers d'image et de film .....51

• Projection d'images et de films...... 51
• Projection de tous les fichiers d'image et de film d'un dossier en séquence (diaporama) ....52

Définition des conditions d'affichage des fichiers d'image et de film et du mode de fonctionnement ....54

Exemples et fichiers pouvant être projetés à l'aide de PC Free

Vous pouvez utiliser PC Free pour projeter des fichiers stockés sur un appareil photo numérique, sur un périphérique de stockage USB ou sur une carte CompactFlash.

Les fichiers suivants peuvent être projetés à l'aide de PC Free.

Fichiers pouvant être projetés à l'aide de PC Free

Type	Type de fichier (Extension)	Remarques
Scénario	.sit	Fichiers de scénario créés à l'aide de SlideMaker2. Vous pouvez convertir des fichiers PowerPoint tels quels ou créer des fichiers en combinant des fichiers d'image et de film. Pour plus d'informations sur la création d'un scénario, voir "Préparation d'un scénario" p.49. Vous pouvez également lire des fichiers audio (.wav) configurés comme musique de fond lors de la création du scénario. Vous pouvez également projeter des scénarios créés à l'aide de l'utilitaire EMP SlideMaker fourni avec les modèles EMP-1715/1710/7950/ 7850/765/755/745/737, ELP-735/715/505.
Image	.bmp	Impossible de projeter des images avec une résolution supérieure à 1024 × 768.
	.gif	Impossible de projeter des images avec une résolution supérieure à 1024 × 768.
	.jpg	N'importe quelle version. La projection n'est toutefois pas possible pour les formats de couleur CMYK, les formats progressifs et les images d'une résolution supérieure à 8192 × 6144.
	.png	Impossible de projeter des images avec une résolution supérieure à 1024 × 768.
Film	.mpg	MPEG2Le format audio pouvant être reproduit est MPEG1 Layer 2. Il est impossible d'effectuer la lecture des formats PCM linéaire et audio AC-3. Le contenu MPEG sans son peut être lu.

Type	Type de fichier (Extension)	Remarques
DPOF	.mrk	Pour DPOF en version 1.10,seuls les fichiers nommés AUTPLAYx.mrk (x étant un nombre entre 0 et 9) peuvent être projetés.

• Il est impossible de projeter les fichiers JPEG possédant l'extension ".jpeg" et les fichiers MPEG possédant l'extension ".mpeg".
• Lorsque vous projetez des fichiers JPEG, l'image ne sera pas projetée clairement si la compression est réglée trop haut.
• Si vous utilisez un périphérique de stockage USB à faible vitesse d'accès lors de la lecture de films et de scénarios avec musique de fond (en cas de transmission à un débit binaire supérieur), il se peut que les fichiers de film ne soient pas lus correctement ou que le son saute ou ne soit pas généré.
  Si vous utilisez un disque dur USB, il est conseillé d'employer une alimentation électrique par adaptateur secteur.
• Utilisez les formats suivants lors du formatage du support devant être utilisé.
  Mémoire USB FAT16/32
  Disque dur USB FAT16/32

Exemples de PC Free

PC Free vous permet de projeter les données de présentation enregistrées dans une mémoire USB, sans passer par un ordinateur.

La méthode de lecture du fichier à projeter peut être définie comme suit au moment de la conversion.

■Exemple 1 : Conversion d'un fichier PowerPoint en scénario et en projet

"Conversion d'un fichier PowerPoint en scénario" p.58
"Projection de scénarios" p.49

■Exemple 2 : Préparation de plusieurs images et projection continue (diaporama) 📞 p.52

■Exemple 3 : Configuration de la présentation en lecture automatique (exécution automatique)

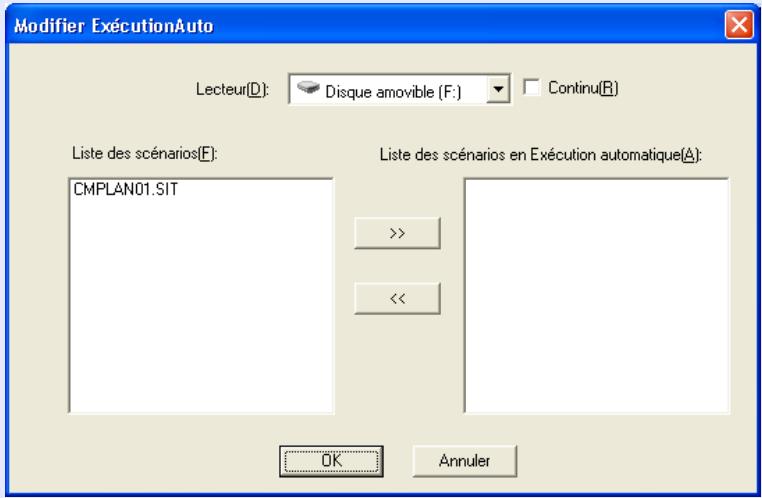

"Envoi de scénarios" p.69

■Exemple 4 : Projection d'une présentation avec musique de fond p.61
■Exemple 5 : Sélection des fichiers d'image et de film un par un et projection 📄 p.51

Fonctions de base de PC Free

PC Free permet de lire et de projeter des scénarios, des fichiers d'image et des fichiers de film stockés sur des périphériques de stockage USB ou des cartes CompactFlash, ainsi que des images figurant sur un appareil photo numérique.

Cette section explique le fonctionnement de base de PC Free.

Démarrage et fermeture de PC Free

Démarrage de PC Free

Procédure

Connectez l'un des appareils suivants au projecteur.

• Appareil photo numérique ou périphérique de stockage USB
• Lecteur de cartes en formats divers USB (si une carte mémoire est insérée) 📄 Guide de l'utilisateur "Connexion de matériels USB"
• CompactFlash 📋 Guide de l'utilisateur "Insérer et éjecter une CompactFlash (EMP-1815 uniquement)"

Appuyez sur le bouton [EasyMP] de la télécommande et assurez-vous que "EasyMP" s'affiche bien à l'écran.

PC Free démarre et affiche le contenu de l'appareil photo numérique, du périphérique de stockage USB ou de la carte CompactFlash.

Si plusieurs périphériques de stockage USB sont connectés, plusieurs icônes correspondantes s'affichent dans la fenêtre d'EasyMP. Poussez le bouton [◇] de la télécommande afin

d'amener le curseur sur le périphérique de stockage USB désiré, puis appuyez sur le bouton [Enter].

EasyMP EPSON Network Presentation Informations réseau (Réseau sans fil ad hoc) Nom projecteur : EPP2270B1234567Z ESSID : FP0M43 Mot-GIE : T234 PC Free Sélectionner un lecteur 0 1 2 3 4 V100 ← Selection Enter Terminer

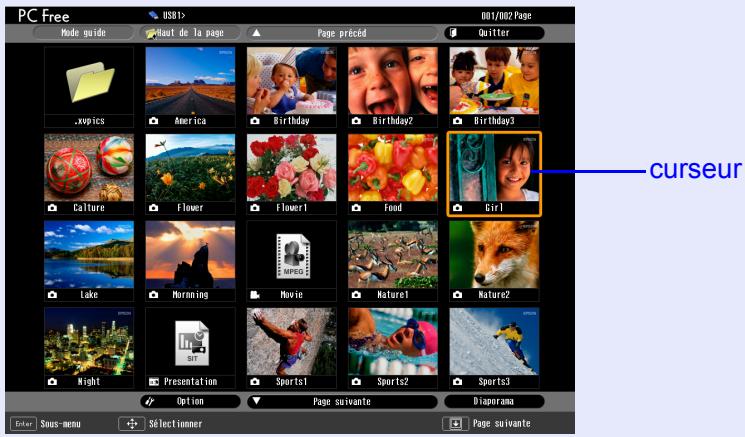

Les fichiers JPEG et MPEG sont représentés par des vignettes (le contenu du fichier est affiché en miniature). Les autres fichiers ou dossiers sont représentés par des icônes.

PC Free Mode guide Haut de la page Page précid Quilter xvpics America Birthday Birthday2 Birthday3 Culture Flower Flower1 Food Girl Lake Morning Movie Nature1 Nature2 Night Presentation Sports1 Sports2 Sports3 Option Page suivante Diaporama Sous-menu Sélectionner Page suivante

Les fichiers ne pouvant pas être affichés sous la forme de vignettes sont représentés par les icônes suivantes :

Icône	Type de fichier	Icône		Type de fichier
	Fichier de scénario			Fichier JPEG
	Format d'appareil photo numérique			Fichier PNG
	QuickTime (Motion-JPEG)			Fichier de certificat électronique
	Fichier MPEG
	Fichier BMP
	Fichier GIF

- Si le périphérique de stockage USB contient un scénario à exécution automatique, il est lu avec la priorité la plus élevée. Si vous voulez arrêter sa lecture, appuyez sur le bouton [Esc] de la télécommande.

- Si l'appareil photo numérique ou le périphérique de stockage USB n'est pas connecté au projecteur, la fenêtre suivante s'affiche. Dans ce cas, branchez l'appareil photo numérique ou le périphérique de stockage USB de manière à afficher la fenêtre illustrée à la page précédente.

EasyMP EPSON Network Presentation PC Free Informations réseau (Réseau sans fil ad hoc) Nom projecteur : EMPSMAE9 ESSID : EPSON Mut-c16 : 1234 V100

- Il peut arriver que certains fichiers JPEG soient affichés sous la forme d'une icône de fichier au lieu d'une vignette.

Fermeture de PC Free

Procédure

Poussez le bouton [◇] de la télécommande vers le haut pour amener le curseur sur le bouton "Quitter".

PC Free Mode guide Mout de la page Page précéd Quitter xvpics America Birthday Birthday2 Birthday3 Culture Flower Flower1 Food Girl Lake Morning Movie Nature1 Nature2 Night Presentation Sports1 Sports2 Sports3 Option Page suivante Diaperama Enter Terminer Sélectionner Page suivante

Appuyez sur le bouton [Enter] de la télécommande.

PC Free est fermé et la fenêtre suivante s'affiche.

EasyMP EPSON Network Presentation PC Free V100

Éteignez l'appareil photo numérique ou le périphérique de stockage USB puis débranchez-le du port USB Type A du projecteur.

Si une carte CompactFlash est en cours d'utilisation, vérifiez l'état du témoin d'accès à côté de la fente avant de retirer la carte.

Si vous laissez l'appareil photo numérique ou le périphérique de stockage USB connecté lorsque vous fermez PC Free et que la fenêtre d'attente d'EasyMP est affichée, débranchez le périphérique de stockage USB et rebranchez-le avant de redémarrer PC Free.

Mode guide et mode rapide

En mode guide, lorsqu'un dossier et un fichier sont sélectionnés, le sous-menu de choix de l'opération suivante est affiché.

En mode rapide, la projection du fichier démarre immédiatement, sans affichage du sous-menu. Lorsqu'un dossier est sélectionné, il est ouvert.

Le mode guide est activé par défaut. En mode guide et en mode rapide, les opérations suivantes s'utilisent différemment.

Sélection d'un dossier et pression sur le bouton (Enter)

Mode guide	Mode rapide
Les sous-menus suivants sont affichés :	Le dossier est ouvert.
Ouvrir fichierVoir diaporamaOptions	p.52p.54

Sélection d'un fichier et pression sur le bouton (Enter)

Mode guide	Mode rapide
En fonction du type de fichier, l'un des sous-menus suivants s'affiche :Voir Image p.51Voir film p.51Voir scénario p.49	La lecture du fichier démarre.

Pour savoir comment définir le mode de fonctionnement, voir "Définition des conditions d'affichage des fichiers d'image et de film et du mode de fonctionnement". p.54

Fonctions de base de PC Free

Il existe deux modes de lecture des fichiers par PC Free : le mode guide et le mode rapide. En mode rapide, la lecture du fichier démarre immédiatement.

La section suivante explique les procédures de lecture de scénarios, d'images et de films en mode guide.

Procédure

Faites basculer le bouton [💡] de la télécommande pour placer le curseur sur le fichier ou sur le dossier auquel vous voulez accéder.

PC Free Mode guide Rout de la page Page précid Quilter xwpics America Birthday Birthday2 Birthday3 Culture Flower Flower1 Food Girl Lake Morning Movie Nature1 Nature2 Night Presentation Sports1 Sports2 Sports3 Option Page suivante Diagrama Sous-menu Sélectionner Page suivante curseur

S'il est impossible de faire apparaître tous les fichiers et tous les dossiers simultanément dans la fenêtre actuelle, appuyez sur le bouton [↑] de la télécommande, ou placez le curseur sur le bouton "Page suivante" puis appuyez sur le bouton [Enter] de la télécommande.

Pour revenir à l'écran précédent, appuyez sur le bouton [↓] de la télécommande, ou placez le curseur sur le bouton "Page précédente" et appuyez sur le bouton [Enter] de la télécommande.

Appuyez sur le bouton [Enter] de la télécommande.

Le sous-menu s'affiche.

PC Free Mode guide Mout de la page Page précéd Quifter xvpics America Birthday Birthday2 Birthday3 Culture Flower Flower1 Food Voir Image GVI Lake Morning Movie Nature1 Nature2 Night Presentation Sports1 Sports2 Sports3 Option Page suivante Diaporama Enter Terminer Sélectionner E25 Annuler

Sous-menu

Sélectionnez la cible à l'écran puis appuyez sur le bouton [Enter] de la télécommande.

Lorsqu'un dossier est sélectionné

Ouvrir fichier	Ouvre un dossier et fait apparaître les fichiers contenus dans le dossier. Choisissez "Retour" dans la fenêtre qui s'est affichée puis appuyez sur le bouton [Enter] pour revenir à la fenêtre précédente.
Voir diaporama	Lit les fichiers d'image ou de film dans le dossier en respectant leur ordre. p.52
Options	Fait apparaître l'écran de réglage des options. Indiquez si vous voulez que PC Free démarre en mode guide ou en mode rapide, puis configurez le fonctionnement du diaporama afin de lire les fichiers d'image et de film en respectant leur ordre. p.54

Rotation de l'image

Vous pouvez faire pivoter les images en format JPEG par incréments de 90° lors de leur lecture dans PC Free.

La fonction de rotation est également disponible pendant le diaporama.

Pour faire pivoter des images JPEG, procédez comme suit.

Procédure

Lisez les images ou les scénarios en format JPEG, ou projetez un diaporama.

Pour lire des images en format JPEG 🔔 "Projection d'images et de films" p.51

Pour lire des scénarios "Lecture d'un scénario" p.49

Pour lire des diaporamas "Projection de tous les fichiers d'image et de film d'un dossier en séquence (diaporama)" p.52

Tout en projetant une image JPEG, faites basculer le bouton [◇] de la télécommande vers la gauche ou la droite.

L'image pivote quand la touche [◇] est inclinée dans une direction précise, comme illustré ci-dessous.

Cette section explique comment lire des scénarios stockés sur un périphérique de stockage USB ou sur une carte CompactFlash, ainsi que les opérations disponibles pendant la lecture.

Préparation d'un scénario

Créez le scénario à l'avance à l'aide d'EMP SlideMaker2, puis transférez-le sur un périphérique de stockage USB à l'aide de la fonction "Envoi du scénario". p.69

Pendant le transfert du scénario, vous pouvez configurer son exécution automatique ou sa lecture continue. 📄 p.69

Lecture d'un scénario

Procédure

Démarrez PC Free. 📷 p.43

Le contenu du périphérique de stockage USB s'affiche.

Poussez le bouton [◇] de la télécommande vers le haut pour amener le curseur sur le dossier du scénario cible.

Appuyez sur le bouton [Enter] de la télécommande.

En mode rapide, la lecture du fichier démarre.

En mode guide, le sous-menu s'affiche et vous pouvez pousser le bouton [💡] de la télécommande pour amener le curseur sur "Voir Scénario", puis appuyer sur le bouton [Enter]. La lecture du scénario démarre.

PC Free Mode guide Mout de la page Page précéd Quitter xvpics America Birthday Birthday2 Birthday3 Culture Flower Flower1 Food Girl Lake Morning Movie Nature1 Nature2 Night Presentation Sports1 Sports2 Sports3 Option Page suivante Diaporama Begin Terminer Sélectionner ESC Annuler

Fichier de scénario

Si "Avancer" est réglé sur "Automatique", une fois la lecture terminée, l'écran de la liste des fichiers réapparaît. Si "Répéter" est sélectionné, le scénario sera répété depuis le début.

Reportez-vous à la section "Opérations possibles pendant la présentation" pour l'utilisation du scénario lorsque "Avancer" est réglé sur "Cliquer avec la souris", pour l'annulation et pour l'arrêt.

• Vous pouvez faire pivoter les images en format JPEG du scénario pendant leur projection. 📄 p.48
• Les fichiers de film qui sont inclus dans des scénarios peuvent être avancés rapidement, reculés rapidement et interrompus momentanément pendant la lecture. 📄 p.52
• L'intervalle de changement de diapositive pour les scénarios peut être réglé en utilisant la commande "Avancer" dans EMP SlideMaker2. p.74

Opérations possibles pendant la présentation

Vous pouvez effectuer les opérations suivantes à l'aide de la télécommande pendant la lecture d'un scénario.

Commutation d'écran	Passez à l'écran suivant en appuyant sur [Enter] ou sur [↓]. Revenez à l'écran précédent en appuyant sur [↑].
Arrêt de la lecture	Le message "Terminer Scénario?" s'affiche lorsque vous appuyez sur le bouton [Esc]. Fermez en sélectionnant le bouton "Quitter" et en appuyant sur le bouton [Enter]. Poursuivez la lecture en sélectionnant le bouton "Retour" et en appuyant sur le bouton [Enter].

Vous pouvez utiliser les fonctions suivantes du projecteur lorsque vous projetez un scénario ou un fichier d'image avec PC Free.

- Gel

- Pause A/V

- Zoom électronique

Pour plus d'informations sur chaque fonction Guide de l'utilisateur "Gel", "Pause A/V" et "Zoom électronique"

Projection de fichiers d'image et de film

Les fichiers d'image d'un appareil photo numérique et les fichiers d'image et de film qui sont stockés sur un périphérique de stockage USB ou sur une carte CompactFlash peuvent être projetés par PC Free en utilisant l'une des deux méthodes suivantes.

• Projection de fichiers d'image et de film
  Cette fonction permet de projeter un seul fichier.
• Projection séquentielle des fichiers d'image et de film d'un dossier (diaporama)

Cette fonction permet de projeter les données d'un fichier d'un dossier dans l'ordre, un fichier après l'autre.

Attention

Le périphérique de stockage USB fait l'objet d'accès fréquents lors de la lecture de fichiers de film. Ne débranchez pas le périphérique de stockage USB, sinon PC Free risque de mal fonctionner.

Projection d'images et de films

Procédure

Démarrez PC Free. 📷 p.43

Le contenu de l'appareil photo numérique, du périphérique de stockage USB ou de la carte CompactFlash connecté s'affiche.

Faites basculer le bouton [💡] de la télécommande pour placer le curseur sur le fichier d'image ou de film à projeter.

Appuyez sur le bouton [Enter] de la télécommande.

En mode rapide, la lecture du fichier d'image ou de film démarre. En mode guide, le sous-menu s'affiche, ce qui vous permet de sélectionner "Voir image" ou "Voir film" puis d'appuyer sur le bouton [Enter]. La lecture de l'image ou du film démarre.

PC Free Mode guide Mast de la page Page précéd Quitter xypics America Birthday Birthday2 Birthday3 Culture Flower Flower1 Food Girl Lake Morning Voir, Film Movie1 Nature1 Nature2 Night Presentation Sports1 Sports2 Sports3 Option Page suivante Diaporama Fichier d'image Enter Terminer Sélectionner ECO Annuier

Si vous appuyez sur le bouton [Enter] ou [Esc] de la télécommande pendant la projection d'une image ou d'un film, vous revenez à la liste des fichiers.

• Vous pouvez faire pivoter les images en format JPEG pendant la projection. 📄 p.48
• Pendant la lecture de fichiers de film, vous pouvez effectuer les actions suivantes à l'aide de la télécommande. Il est toutefois impossible d'effectuer une avance rapide ou un recul rapide dans les films en format MPEG1.

Avance rapide : Faites basculer le bouton [◇] vers la droite. Recul rapide : Faites basculer le bouton [◇] vers la gauche. Arrêt sur image (Pause) : Poussez le bouton [◇] vers le bas. Trois vitesses d'avance/recul rapide sont disponibles, et la vitesse change à chaque fois que vous appuyez sur le bouton.

Pour revenir à la vitesse de lecture normale, appuyez sur le bouton [Enter].

Les sons ne sont pas émis pendant l'avance rapide, le recul rapide ou la pause.

Projection de tous les fichiers d'image et de film d'un dossier en séquence (diaporama)

Vous pouvez projeter les fichiers d'images et de film d'un dossier l'un après l'autre, dans l'ordre. Cette fonction est baptisée "Diaporama". Pour exécuter un diaporama, procédez comme suit.

Vous pouvez régler les conditions d'affichage, telles qu'une projection répétée ou des effets d'affichage à utiliser pendant les changements de fichiers. Pour faire changer automatiquement les fichiers d'image et de film lors de l'exécution du diaporama, réglez le délai de changement, dans le menu des options de PC Free, sur toute valeur différente de "Non". Valeur par défaut : "Non" p.54

Procédure

Démarrez PC Free. 📷 p.43

Le contenu de l'appareil photo numérique, du périphérique de stockage USB ou de la carte CompactFlash connecté s'affiche.

Faites basculer le bouton [◇] de la télécommande pour placer le curseur sur le dossier qui servira au diaporama.

Mode rapide

(1) Le dossier est ouvert.
(2) Choisissez Diaporama dans le coin inférieur droit puis appuyez sur le bouton [Enter].

Mode guide

(1) Le sous-menu s'affiche.
(2) Choisissez "Voir Diaporama" puis appuyez sur le bouton [Enter].

Le diaporama sera exécuté et les fichiers d'image et de film du dossier seront projetés un par un en séquence.

Lorsque le dernier fichier a été projeté, la liste des fichiers est à nouveau affichée automatiquement. Si vous activez la répétition de la lecture dans la fenêtre des options, la projection reprendra depuis le début quand la fin sera atteinte. 📄 p.54

Tout comme dans le cas d'un scénario, vous pouvez, pendant la projection d'un diaporama, passer à la fenêtre suivante, revenir à la précédente ou arrêter la lecture.

"Opérations possibles pendant la présentation" p.50

Si le réglage "Temps de commutation d'écran" a été réglé sur "Non", les fichiers ne changeront pas automatiquement lorsque vous exécutez un diaporama. Appuyez sur le bouton [Enter] ou [↓] de la télécommande pour passer au fichier suivant.

Définition des conditions d'affichage des fichiers d'image et de film et du mode de fonctionnement

Vous pouvez régler les conditions d'affichage et le mode de fonctionnement pour la lecture des fichiers d'images et de film comme diaporama dans PC Free.

Procédure

Faites basculer le bouton [◇] de la télécommande pour placer le curseur sur le dossier dont vous voulez régler les conditions d'affichage.

Mode rapide

(1) Le dossier est ouvert.
(2) Choisissez "Réglage des options" dans le coin inférieur droit puis appuyez sur le bouton [Enter].

Mode guide

(1) Le sous-menu s'affiche.
(2) Choisissez "Options" puis appuyez sur le bouton [Enter].

Réglez chacun des éléments.

Activez les réglages en plaçant le curseur sur l'élément voulu et en appuyant sur le bouton [Enter] de la télécommande.

Voici la description détaillée des éléments.

PC Free Mode guide Mout de la page Page précéd Quilter Option Changement de mode Mode guide Mode rapide Configuration du diaporama Ordre d'affichage Ordre des nous Ordre des dates Lecture continue ON OFF Fréq. défillement 3Seconde1 Effet Non effacer Dissoudre Aléatoire OK Annuler Night Presentation Sports1 Sports2 Sports3 Option Page suivante Diaporama Begin Terminer Sélectionner ESG Annuler

Changement de mode	Vous pouvez utiliser le mode de fonctionnement "guide" ou "rapide" pour PC Free.Le réglage par défaut est "Mode guide".⇨"Mode guide et mode rapide" p.45
Ordre d'affichage	Vous pouvez définir l'ordre dans lequel les fichiers sont affichés.
Lecture continue	Vous pouvez décider si le diaporama doit être répété.
Fréq. défilement	Vous pouvez définir la durée pendant laquelle un fichier est affiché lors de l'exécution d'un diaporama. Une fois que le délai défini s'est écoulé, le fichier suivant s'affiche automatiquement. Si le réglage est sur "Non", les fichiers ne changent pas automatiquement lorsque vous exécutez un diaporama. Si le réglage est sur "Non", appuyez sur le bouton [Enter] ou sur le bouton [↓] de la télécommande pour passer au fichier suivant.
Effet	Cette option règle les effets de transition entre les diapositives.

Poussez le bouton [◇] de la télécommande afin d'amener le curseur sur le bouton "OK", puis appuyez sur le bouton [Enter].

Les réglages sont appliqués.

Si vous ne désirez pas appliquer les réglages, placez le curseur sur le bouton "Annuler", puis appuyez sur le bouton [Enter].

Préparation d'un scénario (À l'aide d'EMP SlideMaker2)

Ce chapitre explique comment créer et envoyer un scénario.

Scénario : Synthèse .... 56

Fichiers pouvant être inclus dans des scénarios .... 57

Conversion d'un fichier PowerPoint en scénario .... 58

Conversion de tous les fichiers en une seule opération, sans démarrer SlideMaker2....59

Démarrage de SlideMaker2 et conversion des fichiers 61

Procédure de création d'un scénario....61

- Réglage des propriétés d'un scénario....61

- Inclusion de fichiers PowerPoint dans un scénario......63

Inclusion de toutes les diapositives dans un fichier PowerPoint....64 Inclusion de diapositives précises en consultant des vignettes .....66

- Inclusion de fichiers d'image et de film dans des scénarios ....66

- Modification d'un scénario 67

Ajout de fichiers et de diapositives....67

Suppression d'une diapositive....68

Modification de l'ordre des diapositives ....68

Envoi de scénarios ....69

Situations spéciales....71

- Consultation de l'état d'un scénario de projection depuis un ordinateur....71

- Définition des animations ...... 72

- Définition de l'animation des diapositives...... 73

Un scénario est une combinaison de fichiers PowerPoint, d'image et de film, organisés selon un ordre de projection précis et enregistrés sous la forme d'un fichier, créé à l'aide d'EMP SlideMaker2.

La création d'un scénario vous permet de préparer, de manière aisée et efficace, du matériel de présentation en extrayant les parties désirées de fichiers et en les organisant sans devoir modifier les fichiers d'origine.

Conversion de tous les fichiers en une seule opération, sans démarrer SlideMaker2
Transférez les scénarios créés pour les stocker sur un périphérique de stockage USB ou sur une carte CompactFlash connecté à un ordinateur. Ensuite, connectez le périphérique de stockage USB ou la carte CompactFlash au projecteur, après quoi vous pourrez employer la fonction PC Free du projecteur pour projeter le scénario.

Pour la connexion de périphériques de stockage USB Guide de l'utilisateur "Connexion de matériels USB (EMP-1815 seulement)"

EMP SlideMaker2 doit être installé sur l'ordinateur. Pour plus d'informations sur l'installation d'EMP SlideMaker2 Guide de connexion rapide via LAN sans fil "Installation du logiciel EasyMP"

Fichiers pouvant être inclus dans des scénarios

Il est possible de fusionner les types de fichiers suivants en un seul fichier pour créer un scénario.

Type	Type de fichier (Extension)	Remarques
PowerPoint	.ppt	Microsoft PowerPoint 2000/2002/2003
Image	.bmp
	.jpg	N'importe quelle version. Toutefois, il est impossible d'effectuer la lecture des formats de couleur CMYK et des formats progressifs.
Film	.mpg	MPEG2-PSLes films qui dépassent la taille maximum de 720 × 576 , ou qui n'ont pas la même forme qu'un DVD (en-tête de séquence arrangé pour chaque GOP) ne peuvent pas être lus.Le format audio pouvant être reproduit est MPEG1 Layer 2. Il est impossible d'effectuer la lecture des formats PCM linéaire et audio AC-3.
Audio	.wav	PCM, 22,05/44,1/48,0 kHz, 8/16 bits

- Les effets de transition de diapositives et les réglages d'animation suivants du menu "Diaporama" de PowerPoint sont reflétés dans un scénario.

•Vol
•Volets
•Boîte
•Damier
- Passage lent
•Damier aléatoire
•Passage furtif
•Lignes
•Spirale
•Ouverture
- Étirement
•Diagonale
- Rotation
•Balayage
- Zoom

Les effets de transition qui ne sont pas mentionnés ci-dessus sont convertis en "Couper" et l'animation en "Règles d'animation (par défaut : Couper)". 📞 p.72

- Si les fichiers d'images et de film mentionnés dans le tableau ci-contre à gauche doivent être lus comme unités de fichiers, il est inutile d'en faire des scénarios. Après avoir enregistré le fichier sur un périphérique de stockage USB, vous pouvez utiliser PC Free pour le lire et le projeter directement ; pour ce faire, il suffit de connecter le périphérique de stockage au projecteur. p.51

Le tableau suivant indique si les scénarios créés par le logiciel fourni avec d'autres projecteurs peuvent être ouverts en utilisant l'EMP SlideMaker2 de ce projecteur.

Projecteur	Logiciel	Peut être ouvert par la version d'EMP SlideMaker2 de ce projecteur
EMP-1715/1710	EMP SlideMaker2
EMP-7950/7850
EMP-835		o
EMP-765/755/745/737
ELP-735
EMP-8150/8150NL	EMP Scenario	×
ELP-715/505	EMP SlideMaker	×

Conversion d'un fichier PowerPoint en scénario

Les fichiers PowerPoint peuvent être convertis en scénarios à l'aide d'une des quatre méthodes suivantes. Pour utiliser les fichiers PowerPoint tels quels, employez les méthodes 1 ou 2. Pour modifier l'ordre des diapositives ou ajouter d'autres fichiers d'image après avoir créé le scénario, employez les méthodes 3 ou 4.

1) Glisser-déposer sur l'icône d'EMP SlideMaker2

Tirez, par glisser-déposer, le fichier PowerPoint sur l'icône d'EMPSlideMaker2 qui figure sur le bureau, sans démarrer EMP SlideMaker2.

"Conversion de tous les fichiers en une seule opération, sans démarrer SlideMaker2" p.59

2) Glisser-déposer depuis la liste de fichiers

Démarrez EMP SlideMaker2 et tirez le fichier PowerPoint par glisser-déposer, de la fenêtre des fichiers dans la fenêtre du scénario.

"Démarrage de SlideMaker2 et conversion des fichiers" p.61

3) Inclusion d'un fichier PowerPoint à partir de la liste des fichiers Démarrez EMP SlideMaker2 et double-cliquez sur le fichier PowerPoint dans la liste des fichiers afin de l'inclure dans le scénario. "Démarrage de SlideMaker2 et conversion des fichiers" p.61

4) Inclusion des diapositives désirées à partir des vignettes Démarrez EMP SlideMaker2 et sélectionnez les diapositives PowerPoint.

"Démarrage de SlideMaker2 et conversion des fichiers" p.61

- Lorsque vous créez un scénario à l'aide des méthodes 1 à 3, les animations suivantes, définies dans PowerPoint, sont également utilisées dans le scénario.

•Vol

•Volets

•Boîte

•Damier

- Passage lent

•Damier aléatoire

•Passage furtif

•Lignes

•Spirale

•Ouverture

- Étirement

•Diagonale

- Rotation

•Balayage

•Zoom

- Les animations qui ne sont pas mentionnées ci-dessus sont remplacées par les animations de "Règles d'animation" (par défaut : Couper). 📞 p.72

- La qualité d'image des scénarios créés à l'aide de la méthode 1 est "Normale" (les valeurs possibles sont "Qualité supérieure", "Haute qualité" et "Normale"). Si vous voulez créer un scénario possédant une qualité d'image élevée, utilisez les méthodes 2 à 4.

Le tableau suivant montre les différences entre les méthodes 1 à 4.

	Qualité de l'image	Réflexion de l'animation	Envoi du scénario
1	Fixe : "Normale"	Réflexion	Fonctionnement continu*1
2	Sélection entre "Qualité supérieure", "Haute qualité" et "Normale"	Réflexion	Fonctionnement continu*1
3	Sélection entre "Qualité supérieure", "Haute qualité" et "Normale"	Réflexion	Fonctionnement continu*1
4	Sélection entre "Qualité supérieure", "Haute qualité" et "Normale"	Pas de réflexion	Fonctionnement différé*2

*1 Lorsque la création du scénario est terminée, la fenêtre d'envoi de scénario s'affiche automatiquement.
*2 Après la création du scénario, procédez à son transfert 📂 p.69.

Conversion de tous les fichiers en une seule opération, sans démarrer SlideMaker2

Cette section explique comment créer un scénario en tirant, par glisser-déposer, des fichiers PowerPoint sur l'icône de EMP SlideMaker2 qui se trouve sur le bureau, sans démarrer EMP SlideMaker2.

• Il est impossible de créer un scénario par glisser-déposer si EMP SlideMaker2 est déjà démarré. Vous devez tout d'abord fermer EMP SlideMaker2.
• Les scénarios créés par glisser-déposer prennent le nom "Scnxxxx" (où xxxx est un nombre).
• Si vous tentez de sélectionner plusieurs fichiers PowerPoint et de les manipuler par glisser-déposer, seul celui indiqué par le pointeur de la souris deviendra un scénario.

Procédure

Connectez le périphérique de stockage USB contenant le scénario à l'ordinateur.

Tirez, par glisser-déposer, le fichier PowerPoint sur l'icône du programme EMPSlideMaker2 qui figure sur le bureau.

Mens documents Fisher Edition Aflschage Pavers Outils ? Inclidente Recherche Dossiers Adresser Mies documents Manique Hes images Man01.ppt Demaror Mens documents

EMP SlideMaker2 démarre.

Consultez le message puis cliquez sur le bouton "Continuer".

Note pour la conversion du fichier Le diaporama sera relancé pour la conversion du fichier PowerPoint. Terminer la conversion par un clic droit sur la présentation et sélectionner «Mettre fin au diaporama». ✓ Ce dialogue s'affiche lors de Continuer Terminer

Consultez le message puis cliquez sur le bouton "Commencer".

Temps estimé de la conversion. Temps estimé de la conversion du fichier. 00:00:29 [Heures/Minutes/Secondes] Note : Le temps de conversion peut être différent selon l'effet de l'animation utilisé ou tout autre facteur. Commencer Terminer

La conversion en scénario démarre. Le diaporama est affiché pendant la conversion.

Si vous arrêtez le diaporama avant la fin, le scénario est fermé sans être créé.

Lorsque la fin du diaporama est atteinte, cliquez sur l'écran.

La boîte de dialogue de destination du transfert de scénario s'affiche.

Sélectionnez le lecteur et le dossier correspondant au périphérique de stockage USB, puis cliquez sur le bouton "OK".

Envoyer scénario Sélectionnez le dossier de destination. Lecteur(D): Survoler(B)... OK Annuler

Passez à la procédure 3 de la section "Envoi de scénarios" p.69.

Démarrage de SlideMaker2 et conversion des fichiers

Avant de créer un scénario, vérifiez les points suivants.

• Les données qui sont combinées pour créer un scénario, telles que les fichiers de PowerPoint, d'images et films, doivent être créées préalablement.
• Seuls les types de fichiers indiqués dans la section "Fichiers pouvant être inclus dans des scénarios" peuvent être utilisés. 📄 p.57

Procédure de création d'un scénario

Pour créer des scénarios, procédez comme suit.

Démarrez EMP SlideMaker2 et réglez les propriétés du scénario (telles que le nom de scénario, la couleur de fond et la qualité d'image). 📞 p.61

Incluez les fichiers à utiliser dans les scénarios.

"Inclusion de fichiers PowerPoint dans un scénario" p.63
- "Inclusion de fichiers d'image et de film dans des scénarios" p.66

Classez les fichiers inclus dans l'ordre désiré pour compléter le scénario. p.67

Lorsque le scénario a été créé, effectuez la procédure "Envoi du scénario". p.69

Réglage des propriétés d'un scénario

Procédure

Démarrez Windows sur l'ordinateur, puis sélectionnez "Démarrer" - "Programmes" (ou, "Tous les programmes") - "Projecteur EPSON" - "EMP SlideMaker2".

EMP SlideMaker2 démarre, et les propriétés du scénario sont affichées.

Entrez chaque option en vous référant au tableau suivant, puis cliquez sur le bouton "OK".

Propriétés Nom du scénario(P): CMPLAN01 Dossier de scénario(D): C:\Program Files\EMP SlideMaker2 Survoler(R)... Configurer BGM(W) (M)... Couleur du fond Couleur (C): Qualité de l'image Qualité optimale(N): A propos de la cellule 700 Ko/1 Haute qualité(H): A propos de la cellule 350 Ko/1 Standard(S): A propos de la cellule 100 Ko/1 OK Annuler

Nom du scénario	Entrez le nom de fichier du scénario créé. Veillez à entrer le nom du fichier. Celui-ci peut comprendre 8 caractères (lettres en majuscules et chiffres).Limitez le nombre total de caractères du nom de fichier et du nom de répertoire pour le dossier de travail (scénario) à 127 caractères ou moins.
Dossier de scénario	Spécifiez où créer le dossier du scénario à utiliser lorsque vous créez le scénario. Le nom du dossier du scénario sera identique au nom du scénario.
Configuration de la musique de fond	Si vous voulez effectuer la lecture d'une musique de fond pendant le scénario, sélectionnez la case à cocher. La fenêtre de sélection de fichier audio (format WAVE) apparaît si ceci est sélectionné.Dans cette fenêtre, sélectionnez le fichier à utiliser comme musique de fond.Après avoir sélectionné le fichier audio, effectuez la lecture du fichier en cliquant sur le bouton "▶" situé à droite.Pour arrêter la lecture, cliquez sur le bouton "■".
Couleur de fond	Sélectionne la couleur de fond pour les données d'image dans le scénario.
Qualité de l'image	Avec EMP SlideMaker2, chaque diapositive contenue dans un fichier PowerPoint sera convertie en fichier JPEG et sera sauvegardée.Cette option vous permet de sélectionner la qualité de l'image lorsque les diapositives sont converties en fichiers JPEG.Vous pouvez sélectionner la qualité parmi "Très haute qualité", "Haute qualité" et "Standard". Si vous sélectionnez "Standard", la qualité sera moins bonne en comparaison des autres réglages.Nous recommandons d'utiliser "Qualité optimale" et "Haute qualité".Si les fichiers JPEG ont été inclus directement dans un scénario, ce réglage ne sera pas pris en compte et le fichier JPEG sera projeté avec sa qualité d'image d'origine.

Les détails de réglage peuvent être changés dans le menu "Fichier" - "Propriétés" d'EMP SlideMaker2.

La fenêtre suivante s'affiche.

Fenêtre Dossier EMP SlideMaker2 - CMP AN01.SIT Fichier(€) Editor(€) Visualiser Fenêtre(€) Option scénior(€) Aider(€) Tous les fichiers Mes documents Poste de travail Favoris réseau CMPLAN01.SIT Non. Images Nom de fichier 1 DCSD0000.JPG 2 SUBD0000.EMA 3 SUBD0001.EMA Liste dossier Ma musique Mes images Plan01.ppk Vue miniaux Expense analysis Dominals Page B4 Fenêtre Scénario Cette fenêtre est utilisée pour créer des scénarios. Cellule Un scénario est composé d'une série de diapositives individuelles appelées cellules. Purpose • 2 provides the sales of a new product to the market • 3 provides the new product to the market • 4 provides the company's services Fenêtre de vérification d'animation

Fenêtre des vignettes

Affiche l'aperçu des images des vignettes du fichier sur lequel vous cliquez dans la fenêtre des fichiers.

Fenêtre des fichiers

Les fichiers du dossier sélectionné dans la fenêtre des dossiers apparaissent ici.

Pour plus de détails concernant les fonctions du menu EMP SlideMaker2, reportez-vous à l'aide d'EMP Slidemaker2.

Inclusion de fichiers PowerPoint dans un scénario

Vous pouvez inclure des fichiers PowerPoint dans des scénarios en utilisant l'une quelconque des deux méthodes suivantes.

• Inclusion de toutes les diapositives en manipulant des fichiers PowerPoint par glisser-déposer
• Inclusion de toutes les diapositives en double-cliquant sur des fichiers PowerPoint 📄 p.64
• Inclusion de diapositives précises en consultant des vignettes Si vous n'incluez qu'une sélection de fichiers, les paramètres d'animation créés dans PowerPoint sont ignorés. 📄 p.66

Si toutes les diapositives d'un fichier PowerPoint sont incluses dans le scénario, les paramètres d'animation créés dans PowerPoint sont conservés et s'affichent normalement lors de la projection du scénario à l'aide de PC Free.

Il est impossible d'effectuer la lecture des fichiers de film inclus dans un fichier PowerPoint sur le scénario.

Les diapositives qui conservent leurs réglages d'animation sont affichées dans les cellules de la fenêtre de scénario avec une extension ".EMA". Si vous cliquez sur une cellule possédant une extension ".EMA", toutes les opérations d'animation s'affichent dans la fenêtre de vérification d'animation.

Les diapositives sans réglages d'animation s'affichent dans les cellules possédant une extension ".JPG".

.JPG : Cellules comportant des réglages d'animation PowerPoint qui n'ont pas été pris en compte. .EMA : Cellules comportant des réglages d'animation PowerPoint qui ont été conservés. Fenêtre de vérification d'animation

• Les vignettes ne peuvent pas être affichées si PowerPoint n'est pas installé sur l'ordinateur.
• Bien qu'il soit possible de régler les animations dans la fenêtre Propriétés d'EMP SlideMaker2, les animations réglées à l'avance dans le fichier PowerPoint fonctionneront plus souplement lorsqu'elles seront lues dans le scénario. Pour régler les animations dans les diapositives PowerPoint, nous vous recommandons de les régler dans le fichier PowerPoint lui-même. Si vous voulez définir des réglages d'animation pour des images, ou en ajouter à des diapositives dont les réglages d'animation ont été perdus lors de leur inclusion dans le scénario, ajoutez ces réglages dans la fenêtre des propriétés d'EMP SlideMaker2. p.73

Inclusion de toutes les diapositives dans un fichier PowerPoint

Tirez, par glisser-déposer, le fichier PowerPoint de la fenêtre de fichier dans la fenêtre de scénario, de manière à créer un scénario. Lorsque la création du scénario est terminée, la fenêtre d'envoi de scénario s'affiche automatiquement et le scénario peut être transféré.

Si les diapositives sont incluses en suivant cette méthode, l'animation définie dans PowerPoint reste active.

Procédure

Connectez le périphérique de stockage USB ou la carte CompactFlash contenant le scénario à l'ordinateur.

Démarrez Windows sur l'ordinateur, puis sélectionnez "Démarrer" - "Programmes" (ou, "Tous les programmes") - "Projecteur EPSON" - "EMP SlideMaker2".

EMP SlideMaker2 démarre, et les propriétés du scénario sont affichées.

Les propriétés du scénario sont définies. 📄 p.61

Sélectionnez le dossier contenant le fichier PowerPoint cible dans la fenêtre des dossiers.

Tirez le fichier PowerPoint de la fenêtre des fichiers dans la fenêtre de scénario.

Ou double-cliquez sur l'icône du fichier PowerPoint cible dans la fenêtre des fichiers.

EMP SlideMaker 2 - CMPLANO1.SIT Fichier(F) Edit(E) Visualiser(V) Fenêtre(W) Option scénario(S) Aide(L) Tous les fichers Mes documents Poète de travail Favors réseau Liste dossier Ma musique Mes images Plan01.pdf Vue miniature Newproduct Off standard Off Parney Dispare Purpose • New products • De Mio Mio • Parques • Dugines Page #1 Fret CMPLANO1.SIT Non. Images Nom de fichier

Consultez le message puis cliquez sur le bouton "Continuer".

Note pour la conversion du fichier Le diaporama sera relancé pour la conversion du fichier PowerPoint. Terminer la conversion par un clic droit sur la présentation et sélectionner «Mettre fin au diaporama». ✓ Ce dialogue s'affiche lors de Continuer Terminer

Consultez le message puis cliquez sur le bouton "Commencer".

Temps estimé de la conversion. Temps estimé de la conversion du fichier. 00:00:29 [Heures/Minutes/Secondes] Note : Le temps de conversion peut être différent selon l'effet de l'animation utilisé ou tout autre facteur. Commencer Terminer

La conversion en scénario démarre et le diaporama est lu automatiquement.

Si vous appuyez sur la touche [Esc] du clavier pendant le diaporama, la conversion est annulée. Le scénario est fermé sans être créé.

Lorsque le diaporama se termine, cliquez dans la fenêtre.

La boîte de dialogue de destination du transfert de scénario s'affiche.

Sélectionnez le lecteur et le dossier correspondant au périphérique de stockage USB ou à la carte CompactFlash, puis cliquez sur le bouton "OK".

Envoyer scénario Sélectionnez le dossier de destination. Lecteur(D): Survoler(B)... OK Annuler

Passez à la procédure 3 de la section "Envoi de scénarios" 📄 p.69.

Vous pouvez créer facilement un scénario avec un seul fichier PowerPoint en utilisant l'opération glisser-déposer. p.59

Inclusion de diapositives précises en consultant des vignettes

Pour inclure seulement les diapositives sélectionnées d'un fichier PowerPoint dans un scénario, procédez comme suit. Notez bien que lorsque vous utilisez cette méthode pour inclure les diapositives, les animations que vous avez réglées en utilisant PowerPoint seront perdues.

Procédure

Cliquez sur l'icône du fichier PowerPoint désiré dans la fenêtre des fichiers.

Double-cliquez sur les vignettes à inclure dans le scénario.

Les diapositives sélectionnées s'affichent dans la fenêtre de scénario.

Pour sélectionner plusieurs diapositives et les inclure toutes en même temps,

(1) Cliquez sur les autres diapositives, l'une après l'autre, dans la fenêtre des vignettes.

Toutes les diapositives sur lesquelles vous cliquez sont sélectionnées.

Si vous cliquez sur une diapositive qui est déjà sélectionnée, sa sélection sera annulée.

(2) Une fois que toutes les diapositives désirées sont sélectionnées, faites glisser l'une d'elles dans la fenêtre de scénario et déposez-la à l'endroit où vous voulez l'ajouter.

Toutes les diapositives sélectionnées sont ajoutées au scénario. Passez à la procédure 3 de la section "Envoi de scénarios" p.69.

Inclusion de fichiers d'image et de film dans des scénarios

Vous pouvez inclure des fichiers d'image et des fichiers de film dans un scénario.

Fenêtre Dossier EMP SlideMaker 2 - EMPLAND1.SIT Fichier(€) Edit(E) Visualer(V) Fenêtre(Y) Option scénario(S) Aide(T) Tous les fichiers Mes documents Poste de travail Favons réseau CMPLAND1.SIT Fenêtre Scénario Non. Images Nom de fichier 1 DCSD0000.JPG 2 SUBD0000.EMA 3 SUBD0001.EMA Liste dossier Ma musus Mes images Plan201.ppt Vue miniabie Expense analysis Donainali Page 84 Fenêtre des vignettes Fenêtre des fichiers

Procédure

Cliquez sur le dossier désiré dans la fenêtre des dossiers.

La liste des fichiers figurant dans le dossier s'affiche dans la fenêtre des fichiers.

Cliquez sur l'icône du fichier d'image dans la fenêtre des fichiers.

Le contenu du fichier d'image s'affiche dans la fenêtre des vignettes.

Dans le cas d'un fichier de film, une icône s'affiche dans la fenêtre des vignettes.

Double-cliquez sur l'icône du fichier d'image cible dans la fenêtre des fichiers.

Le fichier sélectionné s'affiche dans la fenêtre de scénario et est inclus dans le scénario.

Pour ajouter un fichier (ou une diapositive), faites glisser le fichier (ou la diapositive) cible et déposez-le dans la fenêtre de scénario.

EMPS SlideMaker 2 - CMPLANO1.SIT Fichier(E) Edit(E) Visualiser(Y) Fenêtre(W) Option scénance(S) Aide(T) Tous les fichers Mes documents Poète de travail Favoris réseau Liste dossier Ma musique Mes images Plan01.ppk Vue miniature Expense analyst Page 84 Dominant CMPLANO1.SIT Nom. Images Nom de fichier 1 DCSD0000.JPG 2 SUBD0000.EMA 3 SUBD0001.EMA 4 SUBD0002.EMA

• Vous pouvez faire glisser et déposer les fichiers ou les diapositives désirés pour les ajouter à la fenêtre de scénario.

Pour ajouter plusieurs fichiers, maintenez le bouton [Ctrl] du clavier enfoncé tout en sélectionnant les fichiers à ajouter. Lorsque tous les fichiers à ajouter sont sélectionnés, faites glisser l'un d'eux dans la fenêtre de scénario et déposez-le à l'endroit où vous voulez l'ajouter.

Tous les fichiers sélectionnés sont ajoutés au scénario.

Pour annuler la sélection de tous les fichiers sélectionnés, cliquez dans la zone blanche à l'extérieur des icônes.

Modification d'un scénario

Lorsque vous effectuez une projection à l'aide de la fonction PC Free du projecteur, le contenu affiché dans la fenêtre de scénario est affiché dans l'ordre, en partant du haut.

Vous pouvez ajouter et supprimer des diapositives et des fichiers d'un scénario, et modifier l'ordre dans lequel ils se trouvent.

Ajout de fichiers et de diapositives

Procédure

Faites glisser dans la fenêtre de scénario les fichiers affichés dans la fenêtre des fichiers ou les diapositives PowerPoint affichées dans la fenêtre des vignettes, et déposez-les à l'endroit où vous voulez les ajouter.

Le nouveau scénario est transféré.

Passez à la procédure 3 📄 p.69.

■ Suppression d'une diapositive

Procédure

Cliquez à l'aide du bouton droit de la souris dans la cellule à supprimer, puis choisissez "Effacer" ou "Couper" dans le menu contextuel.

■ Modification de l'ordre des diapositives

Procédure

Déplacez, par glisser-déposer, une cellule dans la fenêtre de scénario afin de modifier l'ordre des cellules. Vous pouvez également afficher le menu contextuel, sélectionner "Couper", puis sélectionner "Coller".

Le nouveau scénario est transféré.

Passez à la procédure 3 📷 p.69.

Pour projeter, à l'aide du projecteur, un scénario que vous avez créé, envoyez le scénario à un périphérique de stockage USB à l'aide de la fonction d'envoi de scénario d'EMP SlideMaker2.

Choisissez, comme destination, un lecteur de disque dur USB ou un périphérique de stockage USB connecté au port USB de l'ordinateur. Il est aussi possible d'établir la projection automatique et la projection continue d'un scénario au démarrage du projecteur. La fonction de projection automatique est appelée "Exécution Auto".

• Lorsque "Envoyer scénario" est exécuté, le fichier de scénario est sauvegardé dans la destination sous le nom "nom de scénario.sit". En outre, un dossier portant le nom du scénario est créé, et chaque fenêtre est convertie en fichiers d'image et enregistrée conformément aux paramètres de qualité d'image. Toutefois, dans PC Free, les dossiers portant le même nom que le scénario ne sont pas affichés.
• Si vous utilisez "Envoyer le scénario" sans effectuer de sauvegarde, un dossier possédant le même nom que le scénario et un fichier "nom de scénario.sit" sont créés dans le dossier du scénario. Chaque écran est converti en fichiers d'image et est sauvegardé dans le dossier créé en fonction des réglages de la qualité d'image.

Procédure

Lorsque le scénario est terminé, connectez un périphérique de stockage USB à l'ordinateur puis choisissez la commande d'envoi du scénario parmi les options du scénario.

Une boîte de dialogue s'affiche et permet de choisir le lecteur de destination. Sélectionnez le lecteur et le dossier correspondant au périphérique de stockage USB, puis cliquez sur le bouton "OK".

Envoyer scénario Sélectionnez le dossier de destination. Lecteur(D): F:\ Survoler(B)... OK Annuler

Lorsqu'un message de confirmation s'affiche, cliquez sur le bouton "OK".

Le scénario est envoyé à la destination choisie.

Au terme du transfert, un message s'affiche et demande si vous voulez configurer l'exécution automatique. Si vous voulez configurer l'exécution automatique, cliquez sur le bouton "OK" et passez à la procédure suivante. Pour ne rien configurer, cliquez sur le bouton "Annuler".

EMP SlideMaker2 Voulez-vous l'auto-run du scénario exporté ? OK Annuler

Tous les fichiers du scénario sur le lecteur de destination s'affichent dans la liste des scénarios, sur la gauche, sous la forme "Nom du dossier/Nom du fichier".

Modifier ExécutionAuto Lecteur(D): Disque amovible (F:) Continu(R) Liste des scénarios(F): CMPLAN01.SIT Liste des scénarios en Exécution automatique(A): >> << OK Annuler

Lorsque l'exécution automatique est utilisée

Pour configurer un scénario de façon qu'il soit lu automatiquement à la mise sous tension du projecteur, cliquez sur le nom du scénario désiré dans la liste des scénarios, puis cliquez sur le bouton " >>".

Le scénario s'affiche dans la liste des scénarios à exécution automatique, sur la droite, et est configuré comme fichier à exécution automatique. A scenario file in a folder with deep hierarchy or with a long folder name cannot be selected.

Lorsque vous effectuez la projection répétée d'un scénario

Pour redémarrer la projection à partir du premier scénario à la fin de la projection de tous les scénarios de la liste des scénarios à exécution automatique, sélectionnez "Revive".

• L'exécution automatique peut également être activée via la fonction de modification de l'édition automatique des options de scénario.
• L'exécution automatique ne peut pas être configurée dans la fonction PC Free d'EasyMP.
• Si plusieurs fichiers ont été choisis pour l'exécution automatique, ils sont lus dans l'ordre correspondant à la liste des scénarios à exécution automatique, en partant du haut.

Lorsque le scénario pour l'exécution automatique est défini, cliquez sur le bouton "OK".

Débranchez le périphérique de stockage USB de l'ordinateur.

Pour savoir comment procéder, consultez la documentation de l'ordinateur.

Au terme du transfert du scénario, connectez le périphérique de stockage USB au projecteur et effectuez la projection à l'aide de PC Free. 📞 p.49

Consultation de l'état d'un scénario de projection depuis un ordinateur

Vous pouvez utiliser un ordinateur afin de déterminer comment un scénario créé est lu sur un projecteur à l'aide de PC Free. Tous les éléments structurels du scénario (images, animations, musique de fond, etc.) peuvent être lus.

Procédure

Ouvrez le scénario à contrôler dans EMP SlideMaker2.

Sélectionnez "Option scénario" - "Aperçu Scénario".

EMP SlideMaker2 - CAPILAN01.SIT Fichier(F) Edit(E) Visualiser(V) Fenêtre(W) Options scénario(S) Aide(H) Tous les fichiers Mes documents Poste de travail Favonis réseau Envoyer le scénario(S)... Supprimer le scénario(D)... Modifier Exclusionskub(A)... Aperçu Scénario(P) Péférences de conversion des animations 1 DCSD0000.JPG 2 SUBD0000.EMA 3 SUBD0001.EMA

La fenêtre "Aperçu Scénario" s'affiche.

Aperçu Scénario New product CM standard CM Planning Division Barre d'état Volume Arrêt Pause Lecture Retour Avance rapide

Le tableau suivant indique les fonctions de chaque bouton.

Arrêt	Arrête la lecture et revient à la première diapositive.
Pause	Arrête temporairement les diapositives si la fonction "Automatiquement après" est réglée sur "Avancer".p.74
Lecture	Démarre l'aperçu du scénario. Cette fonction permet également de reprendre la lecture de scénarios arrêtés ou interrompus. La diapositive suivante est affichée si l'option "Cliquer avec la souris" est réglée sur "Avancer".p.74
Retour	Revient à la diapositive précédente ou à la fenêtre précédant l'exécution de l'animation. Les effets d'animation ne sont pas produits au retour.
Avance rapide	Passe au diaporama suivant ou affiche la fenêtre suivant l'exécution de l'animation. À ce moment, les effets d'animation ne sont pas exécutés.
Volume	Permet de régler le volume. Règle le volume de la musique de fond.
Barre d'état	Affiche une barre qui représente l'avancement du scénario. Tout d'abord, la barre n'est pas affichée ; ensuite, la barre croît de gauche à droite au fur et à mesure que le scénario progresse. Le scénario se termine à l'extrémité droite de la barre.

Quand vous avez terminé la consultation, cliquez sur le bouton "×" dans le coin supérieur droit de la fenêtre d'aperçu du scénario afin de la fermer.

Définition des animations

Les animations PowerPoint suivantes se retrouvent également dans un scénario:

Vol	Volets	Boîte	Damier
Passage lent	Damier aléatoire	Passage furtif	Lignes
Spirale	Ouverture	Étirement	Diagonale
Rotation	Balayage	Zoom

Vous pouvez déterminer quelles animations remplacent celles qui ne sont pas citées ci-dessus (par défaut : Couper).

Procédure

Démarrez EMP SlideMaker2.

Cliquez sur le bouton "Annuler" si les propriétés de l'écran s'affichent.

Sélectionnez "Option scénario" - "Préférences de conversion d'animation".

L'animation définie est sélectionnée.

Définition de l'animation des diapositives

EMP SlideMaker2 permet de définir des effets similaires aux effets d'animation de PowerPoint pour chaque cellule du scénario. Vous pouvez projeter les diapositives qui conservent l'animation définie dans PowerPoint en définissant la durée de projection ou l'animation pour chaque scène.

Pour ce faire, cliquez à l'aide du bouton droit de la souris dans l'animation désirée, dans la fenêtre de consultation de l'animation, puis cliquez sur "Propriétés de la cellule".

Les fichiers figurant dans un scénario dont l'animation a été prédéfinie dans PowerPoint sont lus sans heurts lors de la lecture du scénario. Pour régler les animations dans les diapositives PowerPoint, nous vous recommandons de les régler dans le fichier PowerPoint lui-même. Si vous voulez définir des réglages d'animation pour des fichiers d'image ou en ajouter à des diapositives dont les réglages d'animation ont été perdus lors de leur inclusion dans le scénario, ajoutez ces réglages en procédant comme suit.

Procédure

Cliquez à l'aide du bouton droit de la souris dans la cellule désirée ou dans l'animation, puis cliquez sur "Propriétés de la cellule".

Pour définir des paramètres identiques pour plusieurs cellules ou animations, sélectionnez celles-ci tout en maintenant la touche [Maj] ou [Ctrl] du clavier enfoncée, puis cliquez à l'aide du bouton droit de la souris et cliquez sur "Propriétés de la cellule".

EMPS SlideMaker 2 - CMPLANO1.SIT Fichier(F) Edit(E) Visualiser(V) Fenbrel(W) Option scénario(S) Aide(H) Tous les fichiers Mes documents Poète de travail Favoris réseau CMPLANO1.SIT Nom. Images Nom de fichier 1 D:\CD0000.JPG Couper 2 Sub0000.EMA Color 3 SUB0001.EMA Déactiver Propriétés de la cellule Cellule

EMPS SlideMaker 2 - CMPLANO1.SIT Ficher(F) Edit(E) Visualise(V) Fenbire(W) Option scénico(S) Aide(H) Tous les fichers Mes documents Poste de travail Favoir réseau Liste dossier Ma musique Mes images Plan01.ppl Vue miniature Newproduct -OM standard Cir Farming -Diplac Purpose a copy of c copy of d copy of e copy of f copy of g copy of h copy of i copy of j copy of k copy of l copy of m copy of n copy of o copy of p copy of q copy of r copy of s copy of t copy of u copy of v copy of w copy of x copy of y copy of z copy of a copy of b copy of c copy of d copy of e copy of f copy of g copy of h copy of i copy of j copy of k copy of l copy of m copy of n copy of o copy of p copy of q copy of r copy of s copy of t copy of u copy of v copy of w copy of x copy of y copy of z copy of p copy of q copy of r copy of s copy of t copy of u copy of v copy of w copy of x copy of y copy of z copy of p copy of q copy of s copy of s copy of t copy of u copy of v copy of w copy of x copy of y copy of z copy of p copy of q copy of s copy of s copy of t copy of u copy of v copy of w copy of x copy of y copy of z copy of p copy of q copy of s copy of s copy of t copy of Ulnlin Couper Copier Color Effacer Deactiviver Propriétés de la cellule Animation

La fenêtre des propriétés s'affiche. Entrez chaque option en vous référant au tableau suivant, puis cliquez sur le bouton "OK".

Propriétés Informations de la cellule Fichier DCSD0000.JPG Avancer • Cliquer avec la souris(M): • Automatiquement après(A): 0 s Attributes Effets d'animation(E): Sans transition Direction(W): OK Annuler

Avancer	Si la valeur "Automatiquement après" est sélectionnée, vous pouvez choisir un délai de changement, entre 0 et 1 800 secondes. Lorsque "Cliquer avec la souris" est sélectionné, commutez les diapositives en appuyant sur les touches [↓] ou [↑] de la télécommande pendant la projection.
Effets d'animation	Vous pouvez définir les effets à utiliser pendant la transition entre deux fenêtres.Sélectionnez la direction en fonction de l'animation sélectionnée.Voici quelques exemples d'effets :Vol : L'image change dans la direction choisie.Boîte : L'image change de l'intérieur.

Annexe

Limitations de la connexion ....76

• Résolutions prises en charge ....76
  • Couleur d'affichage....76
• Nombre de connexions....76
• Divers....76

Dépannage 77

Glossaire 87

En cas de projection d'images d'ordinateur pendant l'exécution d'EMP NS Connection, les restrictions suivantes sont d'application. Lisez attentivement cette section.

Résolutions prises en charge

L'appareil peut projeter les résolutions d'écran d'ordinateur suivantes. Dans le cas des résolutions suivantes, l'image peut être projetée de la façon dont elle est affichée à l'écran de l'ordinateur. Vous ne pouvez pas vous connecter à un ordinateur utilisant une résolution supérieure au mode UXGA.

• VGA (640 × 480)
• SVGA (800 × 600)
  • XGA (1024 × 768)
• SXGA (1280 × 960)
  • SXGA (1280 × 1024)
• SXGA+ (1400 × 1050)
• UXGA (1600 × 1200)

Lorsque les messages suivants sont affichés, établissez la connexion après avoir fixé la résolution de l'ordinateur en mode SXGA ou à une valeur inférieure.

Au moins un des projecteurs connectés ne prend pas en charge des résolutions supérieures à SXGA. Réduisez la résolution et reconnectez-vous.

Si vous utilisez un ordinateur possédant une taille d'écran spéciale, dont le rapport largeur/hauteur ne figure pas ci-dessus, la résolution la plus proche de la largeur est sélectionnée parmi les sept valeurs ci-dessus. Dans ce cas, en mode écran large, les marges horizontales sont projetées ; en mode écran étroit, les marges verticales vides sont de couleur noire.

Couleur d'affichage

L'appareil peut projeter en employant le nombre de couleurs des écrans d'ordinateur.

Windows	Macintosh
Couleurs 16 bits	Environ 32 000 couleurs (16 bits)
Couleurs 24 bits	-
Couleurs 32 bits	Environ 16,7 millions de couleurs (32 bits)

La garantie opérationnelle d'un affichage virtuel est fixée aux couleurs 16 et 32 bits.

Nombre de connexions

Vous pouvez connecter quatre projecteurs à un ordinateur et les utiliser simultanément pour une projection.

Vous ne pouvez pas connecter plusieurs ordinateurs en même temps à un projecteur.

Divers

• Si la vitesse de transmission du LAN sans fil est trop faible, il se peut que la connexion réseau se coupe facilement, même si vous vous connectez et éteignez l'appareil à des moments inattendus.
  • L'audio n'est pas transmis.
• Lorsqu'une vidéo est projetée, elle n'est pas lue de manière aussi fluide que sur l'écran de l'ordinateur.
• Il se peut que les applications qui emploient des fonctions DirectX ne s'affichent pas correctement. (Windows uniquement)
• Il est possible que l'image affichée sur l'écran de l'ordinateur et l'image projetée ne correspondent pas tout à fait.

Si vous rencontrez l'un des problèmes suivants, reportez-vous à la page correspondante.

Problèmes relatifs à EasyMP

■ Changements soudains de la fenêtre d'EasyMP. 📄 p.78
■ Impossible d'établir une connexion à d'autres ordinateurs en cas de projection par présentation réseau. 📄 p.78
■ Le projecteur n'est pas trouvé au démarrage d'EMP NS Connection. 📞 p.79
■ Connexion impossible en mode Connexion avancée ou en mode LAN câblé. 📄 p.80
■ L'image et le son des films ne sont pas affichés en mode présentation réseau, ou l'image est lente. 📞 p.81
■ Les diaporamas PowerPoint ne fonctionnent pas en présentation réseau. 📞 p.81
■ L'écran n'est pas actualisé lorsque des applications Office sont utilisées en mode présentation réseau. 📞 p.81
■ Impossible de spécifier des fichiers à l'aide d'EMP SlideMaker2. 📄 p.81
■ Message d'erreur au démarrage d'EMP NS Connection. p.82
■ Message d'erreur au démarrage d'EMP SlideMaker2. 📄 p.83

Problèmes relatifs à la surveillance et au contrôle via EMP Monitor

Aucun courrier n'est envoyé, même si une anomalie est rencontrée sur le projecteur. p.84

■ Impossible de contrôler ou de surveiller le projecteur à l'aide d'EMP Monitor. 📞 p.84

■ Changements soudains de la fenêtre d'EasyMP

Message ERR dans le coin inférieur gauche de l'écran : Prenez note du numéro indiqué afin d'opter pour l'une des solutions suivantes.

Numéro ERR	Signification de l'erreur	Solution
2,50,53,245,-103	Impossible de démarrer EasyMP.	Éteignez le projecteur puis rallumez-le.
51,52,100	Impossible de traiter EasyMP.	Si vous utilisez EMP NS Connection, rétablissez sa connexion.Si vous utilisez un écran USB, reconnectez le câble USB.
-101	La communication avec le point d'accès a été coupée.	Vérifiez le fonctionnement du point d'accès.
-102,-105	Les communications sans fil sont instables.	Vérifiez la situation du trafic sur le réseau et patientez un moment avant de rétablir la connexion de EMP NS Connection.

- Impossible d'établir une connexion à d'autres ordinateurs en cas de projection par présentation réseau.

Vérification

Solution

Le présentateur a-t-il quitté la salle de conférence sans couper la connexion réseau ?

Lors d'une présentation réseau, la connexion à l'ordinateur connecté précédemment peut être coupée si un autre ordinateur tente de se connecter au projecteur et si celui-ci se connecte à l'ordinateur qui effectue la tentative de connexion.Dès lors, si aucun mot-clé n'a été défini pour le projecteur, ou si vous connaissez ce mot-clé, vous pouvez couper la connexion actuelle et, si vous effectuez une tentative de connexion, vous pouvez vous connecter au projecteur.Si un mot-clé a été défini pour le projecteur, ou si vous ne connaissez pas le mot-clé du projecteur, coupez la projection du projecteur et rétablissez la connexion. Pour couper la projection du projecteur, appuyez sur le bouton [Esc] de la télécommande, choisissez "Fermer" dans le menu qui s'affiche puis appuyez sur le bouton [Enter] de la télécommande. Lorsque la coupure est effectuée, vous pouvez vous connecter à partir de l'ordinateur cible.Guide de connexion rapide via LAN sans fil

■ Le projecteur n'est pas trouvé au démarrage d'EMP NS Connection.

Vérification	Solution
L'unité LAN sans fil est-elle connectée ?Connexion par LAN sans fil	Vérifiez que l'unité LAN sans fil est branchée correctement.
Le menu de configuration du projecteur est-il ouvert ?	Lorsque le menu de configuration est affiché, les connexions réseau ne sont pas actives. Fermez le menu de configuration et revenez à la fenêtre d'EasyMP.
La carte réseau de l'ordinateur et la fonction LAN intégrée sont-elles disponibles ?	Vérifiez le bon fonctionnement du réseau, par exemple à l'aide de la section "Panneau de configuration" - "Système" du gestionnaire de périphériques.
La fonction DHCP du LAN câblé est-elle activée ?LAN sans fil, mode Connexion rapide	DÉSACTIVEZ la fonction DHCP pour le LAN câblé à partir du menu de configuration d'EasyMP.Guide de l'utilisateur "Menu Réseau (EMP-1815 uniquement)"
La carte réseau utilisée a-t-elle été sélectionnée correctement dans EMP NS Connection ?	Si l'ordinateur utilise plusieurs environnements réseau, il ne peut se connecter que si la carte réseau utilisée avec EMP NS Connection est sélectionnée correctement. Démarrez EMP NS Connection et accédez à "Configuration" - "Changer de réseau local" (Windows) ou "Configuration" - "Configuration réseau" (Macintosh), puis choisissez la carte réseau utilisée.
Dans le cas d'une connexion LAN sans fil, le paramètre de réseau sans fil est-il activé alors que l'ordinateur est en mode d'économie d'énergie ?	Activez le LAN sans fil.
Y a-t-il un obstacle entre le point d'accès et l'ordinateur ou le projecteur ?Connexion par LAN sans fil	Il arrive que les conditions électromagnétiques ambiantes empêchent l'identification du projecteur au cours d'une recherche. Vérifiez qu'il n'y a aucun obstacle entre le point d'accès et l'ordinateur ou le projecteur, puis changez leur position pour améliorer les conditions électromagnétiques ambiantes.
La puissance des ondes électromagnétiques du LAN sans fil de l'ordinateur est-elle réglée à un niveau trop faible ?	Réglez la puissance des ondes électromagnétiques au niveau maximal.
Le LAN sans fil est-il conforme aux normes 802.11g, 802.11b ou 802.11a ?	L'appareil n'est compatible qu'avec les normes g, 802.11b et 802.11a, et pas avec d'autres normes telles que 802.11.
Le câble réseau est-il connecté correctement ?Connexion par LAN avec fil	Vérifiez si le câble réseau est connecté correctement. Reconnectez-le s'il est débranché ou s'il ne l'est pas correctement.

■ Connexion impossible en mode Connexion avancée ou en mode LAN câblé

Vérification	Solution
Le réglage ESSID est-il différent ?	Fixez le même ESSID sur l'ordinateur, le point d'accès et le projecteur. p.21
La clé WEP est-elle identique ?	Si vous sélectionnez WEP dans la section "Sécurité", définissez la même clé WEP sur le point d'accès, l'ordinateur et le projecteur. p.21
Les fonctions de refus de connexion, comme les restrictions d'adresse MAC et de port, ont-elles été définies correctement sur le point d'accès ?	Configurez le projecteur de manière à autoriser les connexions depuis le point d'accès.
L'adresse IP, le masque de sous-réseau et l'adresse de passerelle du point d'accès et du projecteur sont-ils définis correctement ?	Si vous n'utilisez pas DHCP, ajustez chaque paramètre. Guide de l'utilisateur "Menu Réseau (EMP-1815 uniquement)"
Le sous-réseau du point d'accès et celui du projecteur sont-ils différents ?	Choisissez "Spécifier la connexion" dans EMP NS Connection, spécifiez l'adresse IP puis connectez-vous. p.26

■ Le diaporama ne s'affiche pas sur l'écran désiré lorsque la fonction d'affichage sur écrans multiples est activée.

Vérification	Solution
Utilisez-vous PowerPoint 2002 ou une version antérieure ?Sous Windows	Pour configurer et utiliser plusieurs écrans virtuels, utilisez PowerPoint 2003 ou limitez le nombre d’écrans virtuels à un avant d’afficher le diaporama.

■ Les applications ne s'affichent plus à partir de l'écran de l'ordinateur lorsque la fonction d'affichage sur écrans multiples est activée.

Vérification	Solution
Une autre application est-elle en cours d’exécution sur l’écran virtuel ?Sous Windows	Lorsque la fonction EPSON Virtual Display est installée, il arrive qu’une autre application soit exécutée sur l’écran virtuel. Dans ce cas, réglez "EPSON Virtual Display" sur "Off" dans la fenêtre "Screen properties".

■ Le pointeur de la souris ne s'affiche pas sur l'écran de l'ordinateur.

Vérification	Solution
La fonction EPSON Virtual Display est-elle installée ?Sous Windows	Le pointeur de la souris est placé sur l’écran virtuel. Déplacez la souris jusqu’à ce que le pointeur apparaisse.

■ L'image et le son des films ne sont pas affichés en mode présentation réseau, ou l'image est lente.

Vérification	Solution
Avez-vous tenté de lire les films à l'aide du Lecteur Média ou utilisé l'aperçu de l'écran de veille ?	Selon les ordinateurs, il se peut que l'écran de lecture de films du Lecteur Média ne soit pas affiché et que l'aperçu de l'écran de veille ne s'affiche pas normalement.
Le cryptage WEP est-il activé, ou plusieurs projecteurs sont-ils connectés ?	La vitesse d'affichage diminue si le cryptage WEP est activé ou si plusieurs projecteurs sont connectés.
DHCP a-t-il été activé pour le point d'accès LAN sans fil ou un réseau câblé ?	Si DHCP est activé en mode Connexion avancée ou en mode LAN câblé, et si aucun serveur DHCP accessible n'est trouvé, l'accès à l'état d'attente d'EasyMP prend un certain temps.
EMP NS Connection a-t-il été démarré alors qu'un film était en cours de lecture, ou la résolution et le nombre de couleurs ont-ils été modifiés ?Sur Macintosh	Si vous voulez lire un film, démarrez EMP NS Connection avant de lancer la lecture. Si EMP NS Connection est démarré pendant la lecture d'un film, ou si la résolution et le nombre de couleurs sont modifiés, déplacez la fenêtre de lecture de film, réduisez-la, redimensionnez-la, etc.
Un LAN sans fil de type 802.11g/b est-il utilisé en mode "Connexion rapide" ?	En fonction de l'environnement électromagnétique, il peut arriver que l'image et le son d'un film soient interrompus. Si vous utilisez la fonction d'envoi de film, utilisez le mode "Connexion avancée" ou le LAN sans fil 802.11a en mode "Connexion rapide".

■ Les diaporamas PowerPoint ne fonctionnent pas en présentation réseau.

Vérification	Solution
EMP NS Connection a-t-il été démarré pendant le démarrage de PowerPoint ?Sous Windows	Si vous établissez une connexion en mode présentation réseau, veillez à fermer PowerPoint au préalable. Il se peut que le diaporama ne s'exécute pas si la connexion est établie alors qu'il a déjà démarré.

L'écran n'est pas actualisé lorsque des applications Office sont utilisées en mode présentation réseau.

Vérification	Solution
La souris est-elle déplacée en permanence ?	Lorsque vous cessez de déplacer le pointeur de la souris, l'écran est actualisé. Si l'écran ne se rafraîchit pas assez vite, cessez de déplacer la souris.

■ Impossible de spécifier des fichiers à l'aide d'EMP SlideMaker2

Vérification	Solution
Utilisez-vous un fichier PowerPoint (.ppt) en format PowerPoint 95/97 ?	Les fichiers créés dans PowerPoint 95/97 ou sauvegardés en format PowerPoint 95/97 ne peuvent pas être édités dans EMP SlideMaker2. Vous pourrez les utiliser après les avoir enregistrés en format PowerPoint 2000/2002/2003. p.57

Vérification	Solution
S'il est impossible d'inclure un fichier PowerPoint file (.ppt) dans un scénario, ou s'il est impossible de l'afficher sous la forme d'une vignette, le convertisseur JPEG de Microsoft Office est-il installé ?	Installez le convertisseur JPEG. Consultez la documentation de Microsoft Office pour savoir comment installer le convertisseur JPEG.

■ Message d'erreur au démarrage d'EMP NS Connection.

Vérification	Solution
Échec de la connexion au projecteur.	Tentez à nouveau de vous connecter. Si le problème persiste, vérifiez les paramètres réseau de l'ordinateur et ceux du module EasyMP du projecteur.Pour définir les paramètres réseau d'EasyMP, voir p.21
Le mot clé ne correspond pas. Entrez le mot clé correct affiché sur l'écran du projecteur.	Vérifiez le mot-clé du projecteur, affiché dans la fenêtre d'EasyMP, et entrez ce mot-clé.
Le projecteur sélectionné est occupé. Souhaitez-vous continuer le processus de connexion ?	Vous avez tenté de vous connecter à un projecteur connecté à un autre ordinateur.Si vous cliquez sur "Oui", la connexion au projecteur est établie. La connexion entre le projecteur et l'autre ordinateur est coupée.Si vous cliquez sur "Non", la connexion au projecteur n'est pas établie.La connexion entre le projecteur et l'autre ordinateur est conservée.
Impossible de réinitialiser EMP NS Connection.	Redémarrez EMP NS Connection. Si le message s'affiche toujours, désinstallez EMP NS Connection puis réinstallez-le.Guide de connexion rapide via LAN sans fil "Installation du logiciel EasyMP"
Connexion impossible, car le mot-clé est incorrect.	Lors de la connexion à un projecteur pour lequel un mot-clé a été défini, vous avez entré un mot-clé incorrect.Consultez le mot-clé affiché sur l'écran d'attente de connexion du projecteur.Coupez la connexion puis rétablissez-la, et entrez ensuite le mot-clé du projecteur dans la fenêtre de saisie qui s'affiche. p.21
Impossible d'acquérir les informations sur la carte réseau.	Vérifiez les points suivants :Une carte réseau a-t-elle été installée sur l'ordinateur ?Le pilote de la carte réseau utilisée a-t-il été installé sur l'ordinateur ?Après cette vérification, redémarrez l'ordinateur et retentez la connexion.Si la connexion reste impossible, vérifiez les points suivants :Vérifiez les paramètres réseau de l'ordinateur et ceux du projecteur.Pour plus d'informations sur les paramètres réseau, voir p.22
Au moins un des projecteurs connectés ne prend pas en charge des résolutions supérieures à SXGA.Réduisez la résolution et reconnectez-vous.Certains projecteurs ne répondent pas.	La destination de la connexion est un projecteur ELP-735. Fixez la résolution d'affichage de l'ordinateur en mode SXGA (1280 × 1024) ou moins.Vous ne pouvez pas vous connecter à plusieurs projecteurs simultanément.Vérifiez les paramètres réseau de l'ordinateur et ceux du module EasyMP du projecteur.Pour plus d'informations sur les paramètres réseau, voir p.22
Entrez le mot clé affiché sur le projecteur.	Vérifiez le mot-clé du projecteur, affiché dans la fenêtre d'EasyMP, et entrez ce mot-clé.

■ Message d'erreur au démarrage d'EMP SlideMaker2.

Vérification	Solution
** .SIT est déjà enregistré. ( ** = nom du fichier de scénario)	Il est impossible d'ajouter de nouveau les fichiers de scénario qui ont été ajoutés à la liste des scénarios à exécution automatique. p.69
Le fichier de scénario ne peut pas être sélectionné parce que la hiérarchie des dossiers est trop longue.	Comme la hiérarchie des dossiers où se trouve le fichier de scénario ajouté à la liste des scénarios à exécution automatique est trop longue, ce fichier ne peut pas être sélectionné. Modifiez la destination du fichier de scénario cible. p.69
Capacité de stockage insuffisante sur le disque.	La capacité de stockage du lecteur est insuffisante pour permettre le transfert du scénario. Effacez les fichiers superflus sur ce lecteur afin de libérer de la place et de pouvoir envoyer le scénario.
** Un chemin d'accès non valide a été indiqué. ( ** = nom du chemin d'accès comprenant le nom du fichier de scénario)	Le chemin du fichier à ouvrir est introuvable, pour l'une des raisons suivantes : Le fichier de scénario a été déplacé dans un dossier différent depuis son dernier enregistrement à l'aide d'EMP SlideMaker2.Le nom du dossier contenant le fichier de scénario a été modifié depuis son dernier enregistrement à l'aide d'EMP SlideMaker2.Le fichier de scénario que vous voulez ouvrir a été supprimé.Choisissez Fichier / Ouvrir et ouvrez le fichier scénario désiré, ou recherchez-le à l'aide de la fonction de recherche de Windows.
** Le disque est saturé pendant l'accès. ( ** = nom du chemin d'accès comprenant le nom du fichier de scénario)	Capacité de stockage insuffisante sur le lecteur contenant le dossier de travail ; impossible d'enregistrer le fichier de scénario. Effacez les fichiers superflus sur le lecteur contenant le dossier de travail, afin de libérer de la place et de pouvoir enregistrer le fichier de scénario.
Impossible d'ouvrir le document indiqué.	Le fichier PowerPoint que vous tentez d'ajouter au scénario est endommagé ou ne peut pas être utilisé parce qu'il est incorrect. Utilisez un autre fichier PowerPoint.
Entrez un nom ou un répertoire différent.	Il existe déjà un fichier de ce nom. Modifiez le nom du scénario puis enregistrez-le.

Aucun courrier n'est envoyé, même si une anomalie est rencontrée sur le projecteur.

Vérification	Solution
L'unité LAN sans fil est-elle connectée ?	Vérifiez que l'unité LAN sans fil est branchée correctement.
La connexion réseau est-elle correcte ?	Vérifiez les paramètres réseau du projecteur.Guide de l'utilisateur "Menu Réseau (EMP-1815 uniquement)"
Le mode attente est-il réglé sur "Réseau activé" ?	Pour utiliser la fonction Notification courrier lorsque le projecteur est en attente, réglez "Réseau activé" sur "Mode attente" dans le menu de configuration. Guide de l'utilisateur "Avancé"
Une erreur fatale est-elle survenue, provoquant l'arrêt subit du projecteur ?	Si le projecteur s'arrête immédiatement, il est impossible d'envoyer du courrier.Si, après vérification du projecteur, le problème persiste, contactez votre revendeur ou le bureau le plus proche, dont vous trouverez l'adresse dans le fascicule intitulé Conditions d'application de la garantie internationale.
Le projecteur reçoit-il une alimentation électrique ?	Vérifiez le bon fonctionnement de votre prise secteur ou de la source d'alimentation électrique.
Le câble réseau est-il connecté correctement ?Connexion par LAN avec fil	Vérifiez si le câble réseau est connecté correctement. Reconnectez-le s'il est débranché ou s'il ne l'est pas correctement.

• Impossible de contrôler ou de surveiller le projecteur à l'aide d'EMP Monitor.

Vérification	Solution
L'unité LAN sans fil est-elle connectée ?Connexion par LAN sans fil	Vérifiez que l'unité LAN sans fil est branchée correctement.
La connexion réseau est-elle correcte ?	Vérifiez les paramètres réseau du projecteur.Guide de l'utilisateur "Menu Réseau (EMP-1815 uniquement)"
EMP Monitor a-t-il été correctement installé sur l'ordinateur ?	Désinstallez EMP Monitor puis réinstallez-le.
Tous les projecteurs que vous voulez surveiller et contrôler sont-ils enregistrés dans la liste des projecteurs ?	Enregistrez-les dans la liste des projecteurs. Guide d'utilisation EMP Monitor
Le mode attente est-il réglé sur "Réseau activé" ?	Pour utiliser EMP Monitor lorsque le projecteur est en attente, réglez "Réseau activé" sur "Mode attente" dans le menu de configuration. Guide de l'utilisateur "Avancé"
Le projecteur reçoit-il une alimentation électrique ?	Vérifiez le bon fonctionnement de votre prise secteur ou de la source d'alimentation électrique.
Le câble réseau est-il connecté correctement ?Unité Ethernet en option	Vérifiez si le câble réseau est connecté correctement. Reconnectez-le s'il est débranché ou s'il ne l'est pas correctement.

■ Message d'erreur au démarrage d'EMP Monitor.

Vérification	Solution
Le mot de passe est incorrect.	Vous avez entré un mot de passe incorrect. Entrez le mot de passe correct. Si vous avez oublié le mot de passe, ouvrez "Réglage réseau" dans la section "Réseau" du menu de configuration, et consultez la valeur "MotPasse ContrôleWeb" des paramètres de base.
Connexion impossible au projecteur pour l'adresse IP entrée.	Vérifiez si les paramètres réseau du projecteur auquel vous voulez vous connecter emploient le mode LAN câblé ou le mode Connexion avancée (LAN sans fil).Si le mode "Connexion rapide" est sélectionné pour le "LAN sans fil", le paramètre est remplacé par "Mode Connexion avancée".Vérifiez ensuite l'adresse IP du LAN câblé ou du LAN sans fil et entrez l'adresse IP manuellement. Guide d'utilisation EMP MonitorSi le problème persiste, vérifiez les paramètres réseau de l'ordinateur et ceux du projecteur.Pour plus d'informations sur les paramètres réseau, voir p.23

Cette section contient les définitions de termes employés en rapport avec le projecteur et de termes techniques qui ne sont pas expliqués dans le corps de ce guide. Pour plus d'informations, consultez d'autres ouvrages de référence disponibles dans le commerce.

Ad hoc	Méthode de connexion réseau sans fil où la connexion avec les clients réseau sans fil s'effectue sans point d'accès. Il est impossible de communiquer avec plusieurs périphériques simultanément.
Adresse MAC	Abréviation de Media Access Control. L'adresse MAC est un numéro d'identification propre à chaque carte réseau. Un numéro unique est attribué à chaque carte réseau, et les données sont transmises entre les cartes sur la base de cette identification.
Canal	Les vitesses de communication chutent si le nombre d'appareils utilisant des communications sans fil par la même fréquence est trop élevé. Dans ce cas, il est possible d'éviter les interférences d'autres LAN sans fil en fixant un canal sans fil différent pour chaque réseau sans fil.
DPOF	Abréviation de Digital Print Order Format. Il s'agit d'un format d'enregistrement d'informations (photos à imprimer, nombre d'exemplaires, etc.) pour l'impression de photos stockées par un appareil photo numérique sur un support tel qu'une carte mémoire.
DVI	Abréviation de Digital Visual Interface. Il s'agit de la norme en matière de transmission numérique de signaux vidéo.La norme DVI s'applique non seulement aux ordinateurs, mais aussi à des appareils numériques domestiques, de manière à leur permettre de transférer les images dans une résolution supérieure à DFP. En outre, le signal numérique est crypté.
Écran virtuel	L'affichage d'un ordinateur est envoyé à plusieurs écrans. Un grand écran virtuel peut être créé grâce à l'emploi de plusieurs écrans.
NDIS	Abréviation de Network Driver Interface Specification. Il s'agit de la norme par défaut des pilotes réseau qui emploient des cartes réseau, telles que les cartes LAN sans fil, définis notamment par Microsoft. Cette norme fournit des protocoles de communication pour les systèmes d'exploitation, les logiciels et les pilotes, ainsi que des réglementations en matière de protocoles de communication pour les pilotes et les cartes réseau.
Serveur d'authentication	Serveur utilisé pour l'authentication des utilisateurs. Lorsqu'un serveur d'authentication est utilisé, les opérations de gestion des informations sur les utilisateurs et d'authentication des utilisateurs sont unifiées. En outre, comme le serveur d'authentication fournit souvent une méthode d'authentication perfectionnée, il offre une fonction de sécurité efficace.
Serveur RADIUS	"RADIUS" est l'abréviation de Remote Authentication Dial-In User Service. Il s'agit d'un protocole qui démarre un LAN sans fil et qui est utilisé pour l'authentication par divers services réseau. Un serveur RADIUS avec serveur d'authentication▶ qui utilise RADIUS effectue l'authentication pour l'accès à un point d'accès LAN sans fil à l'aide d'informations telles qu'un nom d'utilisateur et un mot de passe. Lorsqu'un serveur RADIUS est utilisé, les informations des utilisateurs ne doivent pas être enregistrées individuellement pour chaque point d'accès de LAN sans fil s'il en existe plusieurs, et il est possible de contrôler le point d'accès et les utilisateurs.
SVGA	Type de signal vidéo présentant une résolution de 800 points horizontaux × 600 points verticaux, utilisé par les ordinateurs compatibles IBM-PC/AT.
SXGA	Type de signal vidéo présentant une résolution de 1280 points horizontaux × 1024 points verticaux, utilisé par les ordinateurs compatibles IBM-PC/AT.
USB	Abréviation de Universal Serial Bus. Il s'agit d'une interface qui permet de connecter des périphériques à vitesse relativement basse à des ordinateurs.
UXGA	Type de signal vidéo présentant une résolution de 1600 points horizontaux × 1200 points verticaux, utilisé par les ordinateurs compatibles IBM-PC/AT.
VGA	Type de signal vidéo présentant une résolution de 640 points horizontaux × 480 points verticaux, utilisé par les ordinateurs compatibles IBM-PC/AT.
XGA	Type de signal vidéo présentant une résolution de 1024 points horizontaux × 768 points verticaux, utilisé par les ordinateurs compatibles IBM-PC/AT.

Tous droits réservés. Toute reproduction, intégration dans un système d'archivage ou diffusion par un procédé électronique, mécanique, par photocopie, enregistrement ou tout autre procédé est interdite sans l'autorisation écrite préalable de Seiko Epson Corporation. Aucune responsabilité du fait du brevet n'est acceptée suite à l'utilisation des présentes informations. De même, aucune responsabilité n'est acceptée pour les dommages résultant de l'utilisation des informations contenues dans le présent document.

Seiko Epson Corporation et ses filiales déclinent toute responsabilité envers l'acheteur de ce produit ou de tiers pour les dommages, pertes, coûts ou frais encourus par l'acheteur ou des tiers suite à un accident, une mauvaise utilisation ou une utilisation incorrecte de ce produit ou des modifications, réparations ou altérations non autorisées de ce produit ou, (sauf aux Etats-Unis) au non respect des instructions d'utilisation données par Seiko Epson Corporation.

Seiko Epson Corporation ne peut être tenue responsable de tout dommage ou problème résultant de l'utilisation d'accessoires ou de pièces détachées qui ne sont pas d'origine Epson ou approuvées EPSON par Seiko Epson Corporation.

Le contenu de ce guide peut être modifié ou mis à jour sans avertissement préalable.

Les illustrations et les écrans figurant dans la présente publication peuvent différer des illustrations et des écrans réels.

Remarque générale :

EasyMP est une marque commerciale de Seiko Epson Corporation.

Macintosh, Mac et iMac sont des marques déposées de Apple Computer, Inc.

IBM est une marque déposée de International Business Machines Corporation.

Windows, Windows NT, VGA et PowerPoint sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Dolby est une marque déposée de Dolby Laboratories.

Cisco Systems est une marque déposée de Cisco Systems Inc. aux Etats-Unis et dans d'autres pays.

Pixelworks et DNX sont des marques commerciales de Pixelworks, Inc. Certaines parties de ce logiciel sont partiellement basées sur les travaux du Independent JPEG Group.

CompactFlash est une marque déposée ou une marque commerciale de Sandisk Corporation.

Parties Copyright©2003 Instant802 Networks Inc. Tous droits réservés.

Les autres noms de produits cités dans le présent manuel sont donnés à titre d'information uniquement et lesdits produits peuvent constituer des marques de leur propriétaire respectif. Epson décline tout droit quant à ces produits.

Ce produit utilise un logiciel à source ouverte.

Copyright logiciel :

Ce produit utilise des logiciels libres ainsi que des logiciels dont cette société détient les droits.

Les informations suivantes concernent les logiciels libres utilisés par ce produit.

1. GPL et LGPL

(1) Cette société emploie des logiciels libres pour ce produit conformément à la licence publique générale GNU version 2, juin 1991 (ci-après dénommée "GPL") ou ses versions ultérieures, ainsi que la licence publique générale GNU LESSER version 2, juin 1991 (ci-après dénommée "LGPL") ses versions ultérieures.

Le texte intégral des licences GPL et LGPL peut être consulté sur les sites Web suivants :

[GPL]http://www.gnu.org/licenses/gpl.html

[ LGPL]http://www.gnu.org/licenses/lgpl.html

Cette société, conformément aux licences GPL et LGPL, publie le code source des logiciels libres utilisés dans ce produit sur la base des licences GPL et LGPL.

Contactez le service d'assistance mentionné dans les Conditions d'application de la garantie internationale afin de savoir comment reproduire, modifier et/ou distribuer les logiciels libres concernés.

Veuillez respecter les dispositions des licences GPL et LGPL si vous voulez reproduire, modifier et/ou distribuer les logiciels libres concernés.

En outre, les logiciels libres concernés sont fournis "en l'état" sans la moindre garantie. Le terme de "garantie" comprend, sans s'y restreindre, les garanties d'adéquation à des fins commerciales, de potentiel commercial, d'adéquation d'utilisation, et ne constitue pas une violation de droits de tierces personnes (à l'inclusion, non limitative, les droits de brevets, les droits d'auteur et les secrets commerciaux).

(2) Comme indiqué au point (1) ci-dessus, conformément aux licences GPL et LGPL, aucune garantie n'est fournie pour les logiciels libres inclus dans ce produit ; tout problème rencontré dans ce produit (y compris les problèmes issus des logiciels libres concernés) n'influe pas sur les conditions de garantie (garantie écrite) émise par cette société.

(3) Les logiciels libres inclus dans ce produit selon les dispositions des licences GPL et LGPL, ainsi que l'auteur, sont rendus publics dans le code source indiqué au point (1).

1. Autres logiciels libres

Outre les logiciels libres utilisés conformément aux licences GPL et LGPL, cette société emploie également les logiciels libres suivants pour ce produit.

Ci-après, chacun des auteurs, les conditions, etc. sont décrits sous leur forme originale. En outre, aucune garantie n'est donnée pour les logiciels libres en raison des caractéristiques des logiciels libres déjà utilisés dans ce produit ; tout problème rencontré dans ce produit (y compris les problèmes issus des logiciels libres concernés) n'influe pas sur les conditions de garantie (garantie écrite) émise par cette société.

(1) libjpeg
