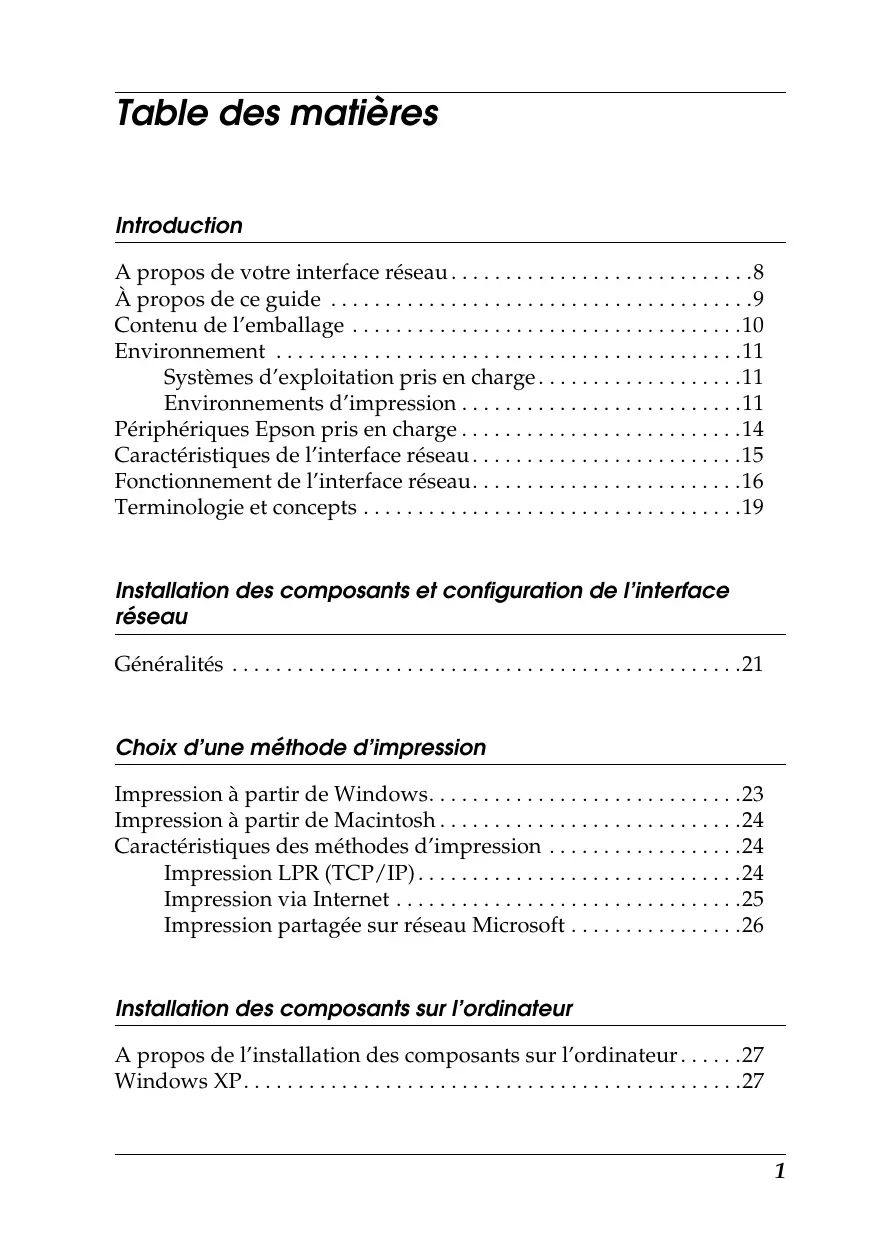

Table des matières Introduction A propos de votre interface réseau . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 À propos de ce guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Lancez EpsonNet Config ou EpsonNet Config avec navigateur Internet, les utilitaires de configuration fournis avec l’imprimante, pour configurer rapidement et facilement l’network interface de façon à utiliser des protocoles tels que TCP/IP, NetWare, NetBEUI, IPX/SPX, AppleTalk®, IPP ou SNMP. Remarque : L’interface réseau est configurée par l’utilitaire EpsonNet Config de manière à n’utiliser que les protocoles installés sur votre réseau. Par conséquent, vous ne pourrez pas forcément utiliser sur votre réseau ou votre système d’exploitation tous les protocoles mentionnés ci-dessus. Il est possible que les protocoles pouvant être utilisés par l’interface réseau varient selon le système d’exploitation et la configuration du réseau. Pour plus d’informations au sujet du périphérique, reportez-vous au manuel fourni avec le périphérique. Remarque : ❏ Ce manuel s’adresse aux administrateurs réseau ; par conséquent, nombre des procédures décrites demandent des connaissances approfondies sur les réseaux, ainsi que des droits d’administration. ❏ L’expression « administrateur réseau » désigne toute personne responsable de la maintenance du réseau. Les termes « administrateur » et « superviseur » sont considérés comme synonymes dans ce manuel. ❏ Dans ce guide, le terme « interface réseau » fait référence au serveur d’impression interne EpsonNet 10/100 Base Tx 5. ❏ Le terme « périphérique » fait référence à l’imprimante ou au combiné multifonction pris en charge par l’interface réseau. ❏ Certaines captures d’écran présentées dans ce manuel contiennent un nom autre que celui de votre périphérique. Cela ne change en rien les instructions.
L’emballage de l’interface réseau comprend les éléments suivants. ❏ Interface réseau (l’utilitaire EpsonNet Config avec navigateur Internet est installé au préalable sur l’interface réseau) ❏ CD-ROM des logiciels contenant : -- Guide d’utilisation (manuel au format HTML) -- EpsonNet Config (pour Windows) -- EpsonNet Config (pour Macintosh) ❏ Vous devez fournir des éléments tels qu’un ordinateur équipé d’une interface réseau Ethernet, un périphérique Epson équipé d’un emplacement pour interface en option et un câble Ethernet (câble à paire torsadée blindée de catégorie 5).
Assurez-vous que cette adresse est adaptée au segment ; une adresse incorrecte pourrait entraîner des connexions intempestives. ❏ Pour plus d’informations au sujet du système d’exploitation pris en charge par le périphérique, reportez-vous au manuel fourni avec le périphérique.
❏ Prend en charge de nombreux protocoles tels que TCP/IP, NetWare, NetBEUI, IPX/SPX, AppleTalk et IPP. ❏ Prend en charge du mode bidirectionnel simultané 100Base, du mode bidirectionnel à l’alternat 100Base, du mode bidirectionnel simultané 10Base et du mode bidirectionnel à l’alternat 10Base. ❏ Prend en charge le protocole DHCP. ❏ Prend en charge la fonction APIPA (Automatic Private IP Addressing) qui attribue automatiquement une adresse IP au network interface même si aucun serveur DHCP n’est installé sur le réseau. ❏ Prend en charge la fonction DNS dynamique. ❏ Prend en charge le protocole SNMP et la base de données MIB. ❏ Prend en charge le protocole Rendezvous sur Mac OS X 10.2.4 ou une version supérieure.
Mode de mise à jour du micrologiciel
Avant de commencer à configurer l’network interface, veillez à maintenir la touche de la feuille d’état de l’network interface enfoncée de manière à imprimer une feuille d’état. La feuille d’état contient des informations importantes au sujet de l’network interface, telles que l’adresse MAC, les paramètres du périphérique et l’état du périphérique. Appuyez une fois sur la touche de la feuille d’état pour imprimer une feuille d’état simple. Appuyez deux fois sur la touche de la feuille d’état pour imprimer une feuille d’état complète. Vous ne pouvez imprimer une feuille d’état lorsqu’une impression est déjà lancée au niveau du périphérique, lorsque le périphérique est hors ligne ou lorsque le périphérique n’est pas prêt à imprimer. Remarque : Si le périphérique n’imprime pas la feuille d’état, assurez-vous qu’il est en ligne et qu’aucun travail d’impression n’est en cours de traitement. Patientez ensuite une minute. Si le périphérique ne parvient toujours pas à imprimer la feuille d’état, mettez le périphérique hors tension, attendez que les voyants d’état s’éteignent et remettez ensuite le périphérique sous tension. La feuille d’état peut être imprimée dans la minute qui suit la fin du préchauffage du périphérique.
DHCP -- protocole de configuration dynamique de l’hôte. Ce protocole attribue des adresses IP dynamiques aux périphériques connectés au réseau. EtherTalk -- protocole de communication d’AppleTalk gérant les transmissions Ethernet ftp -- protocole d’application TCP/IP pour le transfert de fichiers lpd -- application du protocole TCP/IP d’impression à distance
Protocole -- règle qui contrôle les méthodes d’échange des informations ou des données sur le réseau. Les ordinateurs et les programmes ne peuvent pas communiquer entre eux à l’aide de protocoles différents. Imprimante distante -- périphérique partagé connecté en un point du réseau mais contrôlé par une interface réseau NetWare TCP/IP -- protocole de contrôle de la transmission/protocole Internet, un ensemble de protocoles assurant les communications entre les nœuds d’un réseau
1. Vérification du fonctionnement de l’interface réseau Vérifiez les fonctions et le fonctionnement de l’network interface, comme les voyants d’état, la touche de la feuille d’état et le connecteur RJ-45. Pour plus de détails, reportez-vous à la section « Fonctionnement de l’interface réseau ». 2. Sélection d’une méthode d’impression. Sélectionnez une méthode d’impression adaptée à votre environnement réseau et à votre système d’exploitation. En cas de doutes, reportez-vous à la section « Impression à partir de Windows » ou « Impression à partir de Macintosh » pour plus d’informations. 3. Installation des composants requis sur l’ordinateur. Vérifiez que les composants requis (TCP/IP, NetBEUI, etc.) sont installés sur l’ordinateur et que les paramètres réseau (adresse IP, masque de sous-réseau, etc.) de l’ordinateur sont configurés. Pour plus de détails, reportez-vous à la section « A propos de l’installation des composants sur l’ordinateur ».
Installez le pilote d’impression à partir du CD-ROM fourni avec le périphérique. Pour plus de détails, reportez-vous à la section « A propos de l’installation du pilote d’impression ». 5. Installez l’interface réseau sur le périphérique. Installez et initialisez l’interface réseau. Reportez-vous à la section « Installation de l’interface réseau sur le périphérique ». 6. Configurez l’interface réseau à l’aide du CD-ROM des logiciels inséré dans le lecteur de CD-ROM. Reliez l’interface réseau au réseau. Si vous utilisez Windows, reportez-vous à la section « Configuration de l’interface réseau sous Windows ». Si vous utilisez Macintosh, reportez-vous à la section « Configuration de l’interface réseau sous Macintosh ». 7. Si nécessaire, modifiez les paramètres réseau de l’interface réseau à l’aide de EpsonNet Config. Modifiez l’interface réseau pour les protocoles TCP/IP, AppleTalk, MS Network, etc. à l’aide de EpsonNet Config. Si vous utilisez Windows, reportez-vous à la section « A propos de EpsonNet Config pour Windows ». Si vous utilisez Macintosh, reportez-vous à la section « A propos de EpsonNet Config pour Macintosh » .
« Caractéristiques des méthodes d’impression ».
2003/NT n’est installé Utilisez une méthode d’impression adaptée à votre système d’exploitation : ❏ Sous Windows Me/98/95 Nous recommandons l’impression via TCP/IP à l’aide de EpsonNet Print. Reportez-vous à la section « A propos de EpsonNet Print ». ❏ Sous Windows XP/2000/Server 2003/NT Nous recommandons l’impression via TCP/IP à l’aide de LPR. Reportez-vous à la section « Windows XP », « Windows 2000 », « Windows Server 2003 » ou « Windows NT 4.0 ». Sur le serveur, définissez l’imprimante à connecter avec LPR et activez-la en tant qu’imprimante partagée. Les postes clients peuvent alors imprimer sur cette imprimante partagée.
Mac OS X 10.2.4 ou une version plus récente ❏ Rendezvous ❏ EPSON TCP/IP ❏ EPSON AppleTalk Pour pouvoir configurer l’interface réseau et imprimer à partir de l’ordinateur, vous devez installer les composants nécessaires (TCP/IP, NetBEUI, etc.) et attribuer une adresse IP et un masque de sous-réseau à votre ordinateur conformément à la méthode d’impression que vous souhaitez utiliser. Reportez-vous à la section adaptée à votre système d’exploitation. « Windows XP » « Windows Me/98/95 » « Windows 2000 » 3. Dans la zone Gestion du réseau, cliquez sur Modifier les paramètres de cette connexion. 4. Vérifiez que les composants nécessaires suivants figurent dans la liste. Si les composants nécessaires sont déjà installés, reportez-vous à la section « Procédure de configuration de l’interface réseau ».
Config. Pour plus d’informations au sujet de EpsonNet Config, reportez-vous à la section « A propos de EpsonNet Config pour Windows ». Ecrans de configuration de EpsonNet Config
Pour l’impression partagée sur réseau Microsoft : Sélectionnez Client, puis cliquez sur Ajouter. Sélectionnez Client pour les réseaux Microsoft, puis cliquez sur OK.
N’oubliez pas d’installer IPX. Pour plus d’informations, consultez le site Web de Novell. 6. Pour l’impression partagée sur réseau Microsoft, l’impression LPR ou via Internet : Dans la boîte de dialogue des propriétés de la connexion réseau local, double-cliquez sur Protocole Internet (TCP/IP) pour ouvrir la boîte de dialogue des propriétés des protocoles Internet (TCP/IP). Définissez l’adresse IP, le masque de sous-réseau, puis cliquez sur OK. 7. Redémarrez l’ordinateur. Les composants requis sont maintenant installés.
à la section « Procédure de configuration de l’interface réseau ».
Config. Pour plus d’informations au sujet de EpsonNet Config, reportez-vous à la section « A propos de EpsonNet Config pour Windows ». Ecrans de configuration de EpsonNet Config
Pour utiliser NetBEUI, sélectionnez Protocole, puis cliquez sur Ajouter. Dans la liste Constructeurs, sélectionnez Microsoft et dans la liste Protocoles réseau, sélectionnez NetBEUI. Cliquez ensuite sur OK. Sélectionnez Client, puis cliquez sur Ajouter. Dans la liste Constructeurs, sélectionnez Microsoft et dans la liste Clients réseau, sélectionnez Client pour les réseaux Microsoft. Cliquez ensuite sur OK. Pour l’impression via un serveur NetWare : Téléchargez la dernière version de Client Novell à partir du site Web de Novell et installez-la sur votre ordinateur. N’oubliez pas d’installer IPX. Pour plus d’informations, consultez le site Web de Novell. 4. Pour l’impression partagée sur réseau Microsoft, l’impression LPR ou via Internet : Dans le menu Configuration, double-cliquez sur TCP/IP pour ouvrir la boîte de dialogue Propriétés TCP/IP. Définissez l’adresse IP, le masque de sous-réseau, puis cliquez sur OK. 5. Redémarrez l’ordinateur. Les composants requis sont maintenant installés.
1. Cliquez sur Démarrer, pointez sur Paramètres, puis sélectionnez Connexions réseau et accès à distance. L’écran Connexions réseau et accès à distance apparaît. 2. Cliquez à l’aide du bouton droit de la souris sur la connexion réseau souhaitée, puis sélectionnez Propriétés.
Config. Pour plus d’informations au sujet de EpsonNet Config, reportez-vous à la section « A propos de EpsonNet Config pour Windows ». Ecrans de configuration de EpsonNet Config
Pour le protocole Internet, reportez-vous aux instructions fournies plus haut concernant l’installation du protocole Internet (TCP/IP). Pour utiliser NetBEUI, sélectionnez Protocole, puis cliquez sur Ajouter. Sélectionnez Protocole NetBEUI et cliquez sur OK. Sélectionnez Client, puis cliquez sur Ajouter. Sélectionnez Client pour les réseaux Microsoft, puis cliquez sur OK.
5. Pour l’impression partagée sur réseau Microsoft, l’impression LPR ou via Internet : Dans le menu Configuration, double-cliquez sur Protocole Internet (TCP/IP) pour ouvrir la boîte de dialogue Propriétés TCP/IP. Définissez l’adresse IP, le masque de sous-réseau, puis cliquez sur OK. 6. Redémarrez l’ordinateur. Les composants requis sont maintenant installés.
❏ Si vous utilisez le protocole TCP/IP ou IPP pour l’impression, vous devez définir l’adresse IP, le masque de sous-réseau et la passerelle par défaut de l’ordinateur. 1. Cliquez sur Démarrer, pointez sur Panneau de configuration et sélectionnez ensuite Connexions réseau. Cliquez sur Connexion au réseau local. 2. Cliquez sur le bouton Propriétés.
Config. Pour plus d’informations au sujet de EpsonNet Config, reportez-vous à la section « A propos de EpsonNet Config pour Windows ».
Pour l’impression partagée sur réseau Microsoft : Sélectionnez Client, puis cliquez sur Ajouter. Sélectionnez Client pour les réseaux Microsoft, puis cliquez sur OK. Pour l’impression via un serveur NetWare : Téléchargez la dernière version de Client Novell à partir du site Web de Novell et installez-la sur votre ordinateur. N’oubliez pas d’installer IPX. Pour plus d’informations, consultez le site Web de Novell. 5. Pour l’impression partagée sur réseau Microsoft, l’impression LPR ou via Internet : Dans la boîte de dialogue Propriétés de Connexion au réseau local, double-cliquez sur Protocole Internet (TCP/IP) pour ouvrir la boîte de dialogue Propriétés de Protocole Internet (TCP/IP). Définissez l’adresse IP, le masque de sous-réseau, puis cliquez sur OK. 6. Redémarrez l’ordinateur. Les composants requis sont maintenant installés.
Config. Pour plus d’informations au sujet de EpsonNet Config, reportez-vous à la section « A propos de EpsonNet Config pour Windows ». Ecrans de configuration de EpsonNet Config
Sélectionnez Protocole TCP/IP dans la liste, puis cliquez sur OK. Définissez l’adresse IP, le masque de sous-réseau, puis cliquez sur OK. Sélectionnez l’onglet Services, puis cliquez sur Ajouter. Sélectionnez Impression TCP/IP Microsoft dans la liste et cliquez sur OK.
Pour utiliser le protocole TCP/IP, reportez-vous aux instructions fournies plus haut concernant l’installation du protocole TCP/IP. Pour utiliser NetBEUI, sélectionnez l’onglet Protocoles, puis cliquez sur Ajouter. Sélectionnez Protocole NetBEUI dans la liste et cliquez sur OK. Sélectionnez l’onglet Services, puis cliquez sur Ajouter. Sélectionnez Station dans la liste et cliquez sur OK. Pour l’impression via un serveur NetWare : Téléchargez la dernière version de Client Novell à partir du site Web de Novell et installez-la sur votre ordinateur. N’oubliez pas d’installer IPX. Pour plus d’informations, consultez le site Web de Novell.
Les composants requis sont maintenant installés.
1. Dans le menu Pomme, sélectionnez Préférences Système. 2. Ouvrez le panneau de contrôle Réseau. Cliquez sur l’onglet TCP/IP. 3. Sélectionnez Ethernet intégré dans le menu déroulant Afficher. 4. Attribuez une adresse IP et configurez d’autres paramètres si nécessaire. 5. Cliquez sur le bouton Appliquer maintenant pour enregistrer les modifications.
1. Dans le menu Pomme, sélectionnez Panneau de contrôle, puis TCP/IP.
3. Initialisez l’network interface. Pour ce faire, mettez le périphérique sous tension. Puis, lorsque le voyant d’état et le voyant des données sont éteints, maintenez la touche de la feuille d’état enfoncée pendant vingt secondes. Lorsque le voyant d’état orange clignote et que le voyant des données vert est allumé, l’initialisation est en cours.
20 secondes. 4. Mettez le périphérique hors tension. 5. Insérez un câble Ethernet (câble à paire torsadée blindé de catégorie 5) dans le connecteur RJ-45 de l’interface réseau et connectez l’autre extrémité du câble au réseau.
8. Si vous souhaitez imprimer une feuille d’état, appuyez sur la touche de la feuille d’état de l’network interface. Appuyez une fois sur la touche de la feuille d’état pour imprimer une feuille d’état simple. Appuyez deux fois sur la touche de la feuille d’état pour imprimer une feuille d’état complète. Si l’impression de la feuille d’état se déroule correctement, l’installation de l’network interface a été réalisée avec succès.
1. Insérez le CD-ROM des logiciels dans le lecteur correspondant. Si la boîte de dialogue du programme d’installation n’apparaît pas automatiquement, double-cliquez sur le fichier EPSetup.exe figurant sur le CD-ROM.
Cliquez sur Suivant.
Si la boîte de dialogue du programme d’installation n’apparaît pas automatiquement, double-cliquez sur l’icône du CD-ROM EPSON située sur le bureau. 2. Double-cliquez sur l’icône du système d’exploitation utilisé dans le dossier EPSON.
Suivant. Si vous sélectionnez Manuel, vous devez indiquer l’adresse IP, le masque de sous-réseau et la passerelle par défaut.
5. Dans la liste fournie, sélectionnez le modèle de l’imprimante. 6. Cliquez sur Ajouter.
1. Ouvrez Sélecteur dans le menu Pomme. 2. Cliquez sur l’icône représentant l’imprimante. 3. Sélectionnez la zone dans laquelle se trouve l’imprimante. 4. Dans la liste fournie, sélectionnez le nom de l’imprimante. 5. Assurez-vous qu’AppleTalk est actif. 6. Fermez Sélecteur. Vous pouvez maintenant utiliser le périphérique en réseau.
Reportez-vous à la section adaptée à votre système d’exploitation. « Windows XP » « Windows Me/98/95 » « Windows 2000 » Sélectionnez Imprimantes et autres périphériques, puis cliquez sur Imprimantes et télécopieurs. 2. Dans la zone Tâches d’impression, sélectionnez Ajouter une imprimante afin de lancer l’Assistant Ajout d’imprimante, puis cliquez sur Suivant. 3. Cliquez sur Imprimante locale connectée à cet ordinateur, désactivez la case à cocher Détection automatique et installation de l’imprimante Plug-and-Play, puis cliquez sur Suivant.
EpsonNet Config. http://adresse IP de l’interface réseau:631/nom de l’imprimante Exemple : http://192.168.100.201:631/EPSON_IPP_Printer
Utilisez EpsonNet Config pour vérifier l’adresse IP de l’interface réseau. Pour plus de détails, reportez-vous à la section « A propos de EpsonNet Config pour Windows ». Sélectionnez Imprimantes et autres périphériques, puis cliquez sur Imprimantes et télécopieurs. 2. Dans la zone Tâches d’impression, sélectionnez Ajouter une imprimante afin de lancer l’Assistant Ajout d’imprimante, puis cliquez sur Suivant. 3. Sélectionnez la case d’option Une imprimante réseau ou une imprimante connectée à un autre ordinateur et cliquez sur le bouton Suivant. 4. Sélectionnez la case d’option Rechercher une imprimante, puis cliquez sur le bouton Suivant. 5. Dans la zone Imprimante, saisissez les éléments suivants ou sélectionnez le périphérique à utiliser dans la zone de liste Imprimantes partagées. Cliquez sur Suivant. \\nom NetBIOS de l’interface réseau\nom de périphérique de l’interface réseau 6. Conformez-vous aux instructions affichées à l’écran pour configurer le périphérique. Si besoin, reportez-vous à la section « Installation d’un pilote d’impression ».
1. Insérez dans votre lecteur le CD-ROM des logiciels fourni avec le périphérique.
5. Sélectionnez votre lecteur de CD-ROM dans la zone relative aux lecteurs et double-cliquez sur le dossier WINXP_2K. Cliquez sur Ouvrir. 6. Dans la boîte de dialogue Installer à partir du disque, cliquez sur OK. 7. Sélectionnez le modèle de périphérique approprié, puis cliquez sur Suivant. Remarque : Si l’Assistant Ajout d’imprimante vous invite à choisir entre les options Conserver le pilote existant et Remplacer le pilote existant, sélectionnez la case d’option Remplacer le pilote existant. 8. Cliquez sur Terminer et suivez les instructions affichées à l’écran pour achever l’installation. Si vous utilisez la méthode d’impression partagée en réseau de Microsoft sous Windows XP/2000/Server 2003/NT, reportez-vous à la section « Utilisation de la commande NET USE » pour plus d’informations.
3. Dans la zone Gestion du réseau, cliquez sur Modifier les paramètres de cette connexion. 4. Vérifiez que Client pour les réseaux Microsoft est installé. Si tel n’est pas le cas, cliquez sur Installer. 5. Dans la fenêtre d’invite de commande, saisissez la commande ci-dessous. NET USE port de l’imprimante : \\nom NetBIOS de l’interface réseau\nom de périphérique de l’interface réseau
1. Cliquez sur Démarrer, puis sur Panneau de configuration. Sélectionnez Imprimantes et autres périphériques, puis cliquez sur Imprimantes et télécopieurs. 2. Cliquez à l’aide du bouton droit de la souris sur l’icône représentant votre imprimante, puis sélectionnez Propriétés. 3. Cliquez sur l’onglet Ports et sélectionnez le port que vous avez défini avec la commande NET USE.
Windows Me/98/95, l’impression TCP/IP standard ne peut pas être utilisée. Vous pouvez toutefois imprimer via le protocole TCP/IP à l’aide de l’utilitaire EpsonNet Print, inclus sur le CD-ROM des logiciels. Vous devez avant tout installer EpsonNet Print, puis le pilote d’impression. Pour plus d’informations, reportez-vous à la section « A propos de EpsonNet Print ».
Vous pouvez imprimer via Internet à l’aide de l’utilitaire EpsonNet Internet Print, qui est inclus sur le CD-ROM des logiciels. Vous devez avant tout installer EpsonNet Internet Print, puis le pilote d’impression. Il vous faut ensuite définir le port utilisé pour l’imprimante. Pour plus d’informations, reportez-vous à la section « A propos de EpsonNet Internet Print ».
Installation du client IPP Le client IPP doit être installé sur votre ordinateur. S’il ne l’est pas, suivez la procédure décrite ci-après. 4. Cliquez sur OK pour redémarrer votre ordinateur.
Connectez votre ordinateur à un périphérique via IPP. 1. Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. 2. Double-cliquez sur Ajout d’imprimante, puis cliquez sur Suivant. 3. Sélectionnez la case d’option Imprimante réseau, puis cliquez sur le bouton Suivant. 4. Saisissez l’URL permettant d’accéder au périphérique et cliquez ensuite sur Suivant. http://adresse IP de l’interface réseau:631/nom de l’imprimante Exemple : http://192.168.100.201:631/EPSON_IPP_Printer 4. Cliquez sur Parcourir et sélectionnez le chemin d’accès réseau dans la liste fournie. Si vous ne pouvez pas effectuer de recherche, saisissez la chaîne suivante dans la zone Chemin réseau ou nom de file d’attente. \\nom NetBIOS de l’interface réseau\ nom du périphérique de l’interface réseau
Suivant. 6. Pour installer le pilote d’impression, reportez-vous à la section « Installation d’un pilote d’impression ». 3. Cliquez sur le bouton Disquette fournie. La boîte de dialogue Installer à partir du disque apparaît. 4. Cliquez sur Parcourir. 5. Sélectionnez votre lecteur de CD-ROM dans la zone relative aux lecteurs et double-cliquez ensuite sur le dossier WIN9X. Cliquez sur OK. 6. Dans la boîte de dialogue Installer à partir du disque, cliquez sur OK. 7. Sélectionnez le modèle de périphérique approprié, puis cliquez sur Suivant. Remarque : Si l’Assistant Ajout d’imprimante vous invite à choisir entre les options Conserver le pilote existant et Remplacer le pilote existant, sélectionnez la case d’option Remplacer le pilote existant. 8. Cliquez sur Terminer et suivez les instructions affichées à l’écran pour achever l’installation. Si vous utilisez la méthode d’impression partagée en réseau de Microsoft sous Windows XP/2000/Server 2003/NT, reportez-vous à la section « Utilisation de la commande NET USE » pour plus d’informations.
1. Cliquez à l’aide du bouton droit de la souris sur l’icône Voisinage réseau ou Favoris réseau et sélectionnez Propriétés. 2. Vérifiez que Client pour les réseaux Microsoft figure bien dans la liste des composants. S’il n’est pas installé, cliquez sur Ajouter. 3. Dans la fenêtre d’invite de commande, saisissez la commande ci-dessous. NET USE port de l’imprimante : \\nom NetBIOS de l’interface réseau\nom de périphérique de l’interface réseau
1. Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. 2. Cliquez à l’aide du bouton droit de la souris sur l’icône représentant votre imprimante, puis sélectionnez Propriétés. 3. Cliquez sur l’onglet Détails et sélectionnez le port que vous avez défini avec la commande NET USE.
Si vous utilisez EpsonNet Print, la procédure d’installation est différente. Pour plus de détails, reportez-vous à la section « A propos de EpsonNet Print ». 1. Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. 2. Double-cliquez sur Ajout d’imprimante afin de lancer l’Assistant Ajout d’imprimante, puis cliquez sur Suivant. 3. Cliquez sur Imprimante locale, désactivez la case à cocher Détection automatique et installation de l’imprimante Plug-and-Play, puis cliquez sur Suivant.
EpsonNet Config. http://adresse IP de l’interface réseau:631/nom de l’imprimante Exemple : http://192.168.100.201:631/EPSON_IPP_Printer Remarque : Utilisez EpsonNet Config pour vérifier l’adresse IP de l’interface réseau. Pour plus de détails, reportez-vous à la section « A propos de EpsonNet Config pour Windows ». 6. Conformez-vous aux instructions affichées pour installer l’imprimante. Si besoin, reportez-vous à la section « Installation d’un pilote d’impression ».
1. Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. 2. Double-cliquez sur Ajout d’imprimante afin de lancer l’Assistant Ajout d’imprimante, puis cliquez sur Suivant. 3. Sélectionnez la case d’option Imprimante réseau et cliquez ensuite sur Suivant. 4. Sélectionnez la case d’option Entrer le nom de l’imprimante, ou cliquer sur Suivant pour rechercher une imprimante.
\\nom NetBIOS de l’interface réseau\nom de périphérique de l’interface réseau 6. Conformez-vous aux instructions affichées à l’écran pour configurer le périphérique. Si besoin, reportez-vous à la section « Installation d’un pilote d’impression ».
1. Insérez dans votre lecteur le CD-ROM des logiciels fourni avec le périphérique. 2. Si l’écran d’installation des logiciels EPSON s’affiche, fermez la fenêtre. 3. Cliquez sur le bouton Disquette fournie. La boîte de dialogue Installer à partir du disque apparaît. 4. Cliquez sur Parcourir. 5. Sélectionnez votre lecteur de CD-ROM dans la zone relative aux lecteurs et double-cliquez sur le dossier WINXP_2K ou WIN2000. Cliquez sur Ouvrir. 6. Dans la boîte de dialogue Installer à partir du disque, cliquez sur OK. 7. Sélectionnez le modèle de périphérique approprié, puis cliquez sur Suivant. Remarque : Si l’Assistant Ajout d’imprimante vous invite à choisir entre les options Conserver le pilote existant et Remplacer le pilote existant, sélectionnez la case d’option Remplacer le pilote existant.
Utilisation de la commande NET USE Si vous travaillez sous Windows XP/2000/Server 2003/NT et que vous vous connectez au périphérique via NetBIOS, nous vous recommandons d’utiliser la commande NET USE comme suit : 1. Cliquez à l’aide du bouton droit de la souris sur l’icône Favoris réseau, puis sélectionnez Propriétés. 2. Cliquez avec le bouton droit de la souris sur l’icône Connexion au réseau local et choisissez Propriétés. 3. Vérifiez que Client pour les réseaux Microsoft figure bien dans la liste des composants. Si tel n’est pas le cas, cliquez sur Installer. 4. Dans la fenêtre d’invite de commande, saisissez la commande ci-dessous. NET USE port de l’imprimante : \\nom NetBIOS de l’interface réseau\nom de périphérique de l’interface réseau
1. Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. 2. Cliquez à l’aide du bouton droit de la souris sur l’icône représentant votre imprimante, puis sélectionnez Propriétés.
Epson vous recommande de procéder à l’impression à l’aide de EpsonNet Print. Reportez-vous à la section « Pour les utilisateurs de Windows XP/2000/Server 2003/NT 4.0 ».
Si vous utilisez EpsonNet Print, la procédure d’installation est différente. Pour plus de détails, reportez-vous à la section « A propos de EpsonNet Print ». 1. Cliquez sur Démarrer et sélectionnez ensuite Imprimantes et télécopieurs. 2. Double-cliquez sur l’icône Ajout d’imprimante afin de lancer l’Assistant Ajout d’imprimante et cliquez ensuite sur Suivant. 3. Cliquez sur Imprimante locale connectée à cet ordinateur, désactivez la case à cocher Détection automatique et installation de l’imprimante Plug-and-Play, puis cliquez sur Suivant.
EpsonNet Config. http://adresse IP de l’interface réseau:631/nom de l’imprimante
2. Double-cliquez sur l’icône Ajout d’imprimante afin de lancer l’Assistant Ajout d’imprimante et cliquez ensuite sur Suivant.
5. Saisissez les éléments suivants dans la zone Imprimante ou sélectionnez le périphérique que vous souhaitez utiliser dans la zone de liste Imprimantes partagées. Cliquez sur Suivant. \\nom NetBIOS de l’interface réseau\nom du périphérique de l’interface réseau 6. Conformez-vous aux instructions affichées à l’écran pour configurer le périphérique. Si besoin, reportez-vous à la section « Installation d’un pilote d’impression ».
1. Insérez dans votre lecteur le CD-ROM des logiciels fourni avec le périphérique. 2. Si l’écran d’installation des logiciels EPSON s’affiche, fermez la fenêtre. 3. Cliquez sur le bouton Disquette fournie. La boîte de dialogue Installer à partir du disque apparaît. 4. Cliquez sur Parcourir. 5. Sélectionnez votre lecteur de CD-ROM dans la zone relative aux lecteurs et double-cliquez sur le dossier WinXP_2K ou WIN2000. Cliquez sur Ouvrir. 6. Dans la boîte de dialogue Installer à partir du disque, cliquez sur OK.
Si vous utilisez la méthode d’impression partagée en réseau de Microsoft sous Windows XP/2000/Server 2003/NT, reportez-vous à la section « Utilisation de la commande NET USE » pour plus d’informations.
1. Cliquez sur Démarrer, pointez sur Panneau de configuration et sélectionnez ensuite Connexions réseau. Cliquez sur Connexion au réseau local. 2. Cliquez sur le bouton Propriétés. 3. Vérifiez que Client pour les réseaux Microsoft est installé. Si nécessaire, cliquez sur Installer pour procéder à l’installation. 4. Dans la fenêtre d’invite de commande, saisissez la commande suivante. NET USE port de l’imprimante : \\nom NetBIOS de l’interface réseau\nom de périphérique de l’interface réseau
1. Cliquez sur Démarrer et sélectionnez ensuite Imprimantes et télécopieurs. 2. Cliquez à l’aide du bouton droit de la souris sur l’icône représentant votre imprimante, puis sélectionnez Propriétés. 3. Cliquez sur l’onglet Ports et sélectionnez le port que vous avez défini à l’aide de la commande NET USE.
Sous Windows NT 4.0, la procédure d’installation du pilote d’impression varie selon la méthode d’impression privilégiée. Epson vous recommande de procéder à l’impression à l’aide de EpsonNet Print. Reportez-vous à la section « Pour les utilisateurs de Windows XP/2000/Server 2003/NT 4.0 ».
Si vous utilisez EpsonNet Print, la procédure d’installation est différente. Pour plus de détails, reportez-vous à la section « A propos de EpsonNet Print ». 1. Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. 2. Double-cliquez sur l’icône Ajout d’imprimante. 3. Sélectionnez la case d’option Poste de travail, puis cliquez sur Suivant. 4. Dans la boîte de dialogue Assistant Ajout d’imprimante, cliquez sur Ajouter un port.
6. Indiquez l’adresse IP de l’interface réseau dans la première zone de texte et le nom du périphérique dans la seconde. Cliquez sur OK.
Fermer. 8. Dans la boîte de dialogue Assistant Ajout d’imprimante, cliquez sur Suivant. 9. Pour installer le pilote d’impression, reportez-vous à la section « Installation d’un pilote d’impression ».
1. Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. 2. Double-cliquez sur Ajout d’imprimante afin de lancer l’Assistant Ajout d’imprimante, puis cliquez sur Suivant. 3. Sélectionnez la case d’option Imprimante réseau et cliquez ensuite sur Suivant.
6. Conformez-vous aux instructions affichées à l’écran pour configurer le périphérique. Si besoin, reportez-vous à la section « Installation d’un pilote d’impression ».
1. Insérez dans votre lecteur le CD-ROM des logiciels fourni avec le périphérique. 2. Fermez l’écran du programme d’installation EPSON s’il apparaît. 3. Cliquez sur le bouton Disquette fournie. La boîte de dialogue Installer à partir du disque apparaît. 4. Cliquez sur Parcourir. 5. Dans la zone relative aux lecteurs, sélectionnez votre lecteur de CD-ROM, puis double-cliquez sur le dossier WINNT40. Cliquez sur Ouvrir. 6. Dans la boîte de dialogue Installer à partir du disque, cliquez sur OK. 7. Sélectionnez le modèle de périphérique approprié, puis cliquez sur Suivant.
Si vous utilisez la méthode d’impression partagée en réseau de Microsoft sous Windows XP/2000/Server 2003/NT, reportez-vous à la section « Utilisation de la commande NET USE » pour plus d’informations.
1. Assurez-vous que les services suivants sont installés. Cliquez à l’aide du bouton droit de la souris sur l’icône Voisinage réseau de votre bureau, puis sélectionnez Propriétés. Cliquez sur l’onglet Services et vérifiez que le serveur ou le poste de travail y figure. 2. S’il n’est pas installé, cliquez sur Ajouter. 3. Dans la fenêtre d’invite de commande, saisissez la commande ci-dessous. NET USE port de l’imprimante: \\nom NetBIOS de l’interface réseau\nom du périphérique de l’interface réseau
1. Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes.
3. Cliquez sur l’onglet Ports et sélectionnez le port que vous avez défini à l’aide de la commande NET USE.
Suivez la procédure décrite ci-après pour configurer le périphérique. Remarque : Assurez-vous que le pilote d’impression est installé sur votre poste Macintosh avant d’effectuer les opérations indiquées ci-après. Reportez-vous au manuel fourni avec votre périphérique pour obtenir des instructions relatives à la procédure d’installation du pilote d’impression.
1. Ouvrez le dossier Applications. 2. Ouvrez le dossier Utilitaires. 3. Ouvrez l’application Centre d’impression (Mac OS X version 10.2 ou une version moins récente) ou Utilitaire de configuration d’impression (Mac OS X 10.3) et cliquez ensuite sur Ajouter. 4. Sélectionnez Rendezvous dans la liste déroulante. 5. Dans la liste fournie, sélectionnez le modèle du périphérique. 6. Cliquez sur Ajouter.
6. Cliquez sur Ajouter.
1. Ouvrez le dossier Applications. 2. Ouvrez le dossier Utilitaires. 3. Ouvrez l’application Centre d’impression (Mac OS X version 10.2 ou une version moins récente) ou Utilitaire de configuration d’impression (Mac OS X 10.3) et cliquez ensuite sur Ajouter. 4. Sélectionnez EPSON AppleTalk dans la liste déroulante. 5. Sélectionnez la zone dans la liste déroulante. 6. Dans la liste fournie, sélectionnez le nom de l’imprimante. 7. Cliquez sur Ajouter.
5. Assurez-vous qu’AppleTalk est actif. 6. Fermez Sélecteur.
SNMP, etc.). Reportez-vous à la section « A propos de EpsonNet Config pour Windows ». ❏ EpsonNet Config pour Macintosh est un utilitaire de configuration Macintosh destiné aux administrateurs. Il permet de configurer l’interface réseau pour différents protocoles, tels que TCP/IP, AppleTalk et IPP. Reportez-vous à la section « A propos de EpsonNet Config pour Macintosh ». ❏ EpsonNet Config avec navigateur Internet est un utilitaire de configuration Web qui permet de configurer l’interface réseau pour différents protocoles, tels que TCP/IP, NetWare, MS Network, AppleTalk, IPP et SNMP. Reportez-vous à la section « A propos de EpsonNet Config avec navigateur Internet ».
❏ EpsonNet WebManager est un utilitaire Web qui facilite la gestion par les administrateurs réseau des périphériques en réseau. Reportez-vous à la section « A propos de EpsonNet WebManager ». ❏ EpsonNet SetupManager est un utilitaire qui permet aux administrateurs réseau de disposer d’un outil d’installation et de configuration des imprimantes simple et qui assure aux clients un processus de mise en réseau facile des imprimantes. Reportez-vous à la section « A propos de EpsonNet SetupManager ».
Windows destiné aux administrateurs. Il permet de configurer l’interface réseau pour les protocoles TCP/IP, NetWare, MS Network, AppleTalk, SNMP et IPP. Remarque : ❏ Veillez à utiliser le logiciel EpsonNet Config inclus sur le CD-ROM des logiciels fourni avec ce produit. ❏ La version de EpsonNet Config installée sous Windows XP/Server 2003 ne prend pas en charge NetBEUI comme protocole de recherche car le protocole NetBEUI n’est officiellement pas pris en charge par Windows XP/Server 2003. ❏ Si vous utilisez le périphérique dans un environnement d’accès réseau à distance qui n’exécute pas NetWare, désactivez la case à cocher Utiliser NetWare de l’écran NetWare. Si cette case à cocher est activée, un supplément peut être facturé lorsque vous utilisez le routeur de commutation. ❏ Lors de la configuration de l’interface réseau de NetWare, utilisez le protocole IPX et connectez-vous au serveur NetWare ou au contexte NDS avec les droits d’accès superviseur. ❏ Lorsque vous configurez l’interface réseau pour NetWare 5.x, vous devez utiliser une connexion IPX pour avoir accès au serveur NetWare. Si vous vous connectez au serveur NetWare par le biais d’une connexion IP, l’écran NetWare et le paramètre Interruption IPX du protocole SNMP ne sont pas disponibles.
1. Insérez le CD-ROM des logiciels dans le lecteur correspondant. 2. L’écran d’installation du logiciel s’affiche automatiquement. Si l’écran d’installation du logiciel ne s’affiche pas, double-cliquez sur l’application EPSetup.exe située sur le CD-ROM.
Accepter. Si nécessaire, sélectionnez le modèle de l’imprimante utilisée. 5. Sélectionnez Installer l’utilitaire réseau. 6. Cliquez sur l’icône située à côté de EpsonNet Config. 7. Pour effectuer l’installation, suivez les instructions affichées à l’écran. Remarque destinée aux utilisateurs de Windows XP Service Pack 2 : Si l’écran suivant s’affiche une fois EpsonNet Config lancé, cliquez sur le bouton Débloquer, faute de quoi les périphériques ne seront pas répertoriés dans l’écran de EpsonNet Config.
1. Cliquez sur Démarrer, pointez sur Tous les programmes (Windows XP/Server 2003) ou Programmes (Windows Me/98/95/2000/NT 4.0) et sélectionnez ensuite EpsonNet. Cliquez sur EpsonNet Config pour lancer l’application.
Le Guide d’utilisation de EpsonNet Config apparaît. Vous pouvez obtenir des informations relatives à l’utilisation de EpsonNet Config en cliquant sur les liens situés sur la partie gauche de l’écran.
Macintosh destiné aux administrateurs. Il permet de configurer l’interface réseau pour les protocoles TCP/IP, AppleTalk, SNMP et IPP. Remarque : Veillez à utiliser le logiciel EpsonNet Config inclus sur le CD-ROM des logiciels fourni avec ce produit.
Le tableau suivant détaille la configuration requise pour l’utilisation de EpsonNet Config :
2. Double-cliquez sur l’icône du CD-ROM EPSON. 3. Double-cliquez sur l’icône du système d’exploitation utilisé dans le dossier EPSON. 4. Dans l’écran de bienvenue, cliquez sur le bouton Suivant. 5. Lisez le contrat de licence et cliquez ensuite sur le bouton Accepter. 6. Sélectionnez Installer l’utilitaire réseau. 7. Cliquez sur le bouton Suivant. 8. Cliquez sur l’icône située à côté de l’option EpsonNet Config pour installer l’application EpsonNet Config. Pour effectuer l’installation, suivez les instructions affichées à l’écran. 9. Redémarrez l’ordinateur.
Procédez comme suit pour accéder au Guide d’utilisation de EpsonNet Config. 1. Double-cliquez sur l’icône Macintosh HD. Double-cliquez sur le dossier EpsonNet, situé dans le dossier Applications, et double-cliquez ensuite sur le dossier EpsonNet Config. Pour finir, double-cliquez sur l’icône EpsonNet Config.
Le Guide d’utilisation de EpsonNet Config apparaît. Vous pouvez obtenir des informations relatives à l’utilisation de EpsonNet Config en cliquant sur les liens situés sur la partie gauche de l’écran.
TCP/IP, NetWare, MS Network, AppleTalk, IPP et SNMP.
❏ Microsoft Internet Explorer version 4.0 ou une version plus récente ❏ Netscape Communicator version 4.0 ou une version plus récente ❏ Netscape Navigator, version 3.02 ou ultérieure ❏ Apple Safari version 1.2 ou une version plus récente
3. Cliquez sur l’onglet Connexions. 4. Cliquez sur le bouton Paramètres du réseau local. 5. Désactivez la case à cocher Utiliser un serveur proxy pour votre réseau local (ces paramètres ne s’appliqueront pas à des connexions d’accès à distance ou à des connexions VPN).
Une fois l’adresse IP affectée à l’interface réseau à l’aide de EpsonNet EasyInstall, EpsonNet Config pour Windows, EpsonNet Config pour Macintosh ou de la commande arp/ping, vous pouvez configurer l’interface réseau à l’aide de EpsonNet Config avec navigateur Internet. Remarque : ❏ Votre ordinateur doit obligatoirement être équipé d’un navigateur Web. ❏ Il se peut que votre navigateur n’autorise pas l’utilisation de certains caractères. Pour plus d’informations, reportez-vous à la documentation de votre système d’exploitation ou de votre navigateur. ❏ Si vous utilisez un environnement à accès commuté et non NetWare, sélectionnez Non dans l’écran NetWare. Si l’option Oui est sélectionnée, il est possible qu’un supplément soit facturé lors de l’utilisation du routeur de commutation. Pour modifier l’adresse IP à l’aide de EpsonNet Config avec navigateur Internet, procédez comme suit. 1. Mettez le périphérique sous tension. 2. Lancez EpsonNet Config avec navigateur Internet d’une des manières suivantes. ❏ Lancez EpsonNet Config pour Windows ou pour Macintosh. Sélectionnez le périphérique que vous souhaitez configurer dans la liste et cliquez sur Lancer navigateur. ❏ Ouvrez votre navigateur et saisissez directement l’adresse IP de l’interface réseau. N’exécutez pas EpsonNet Config pour Windows ou pour Macintosh. http://adresse IP de l’interface réseau/ Exemple : http://192.168.100.201/
❏ Il est impossible de créer un serveur d’impression, une file d’attente ou une imprimante à l’aide de EpsonNet Config avec navigateur Internet. Vous devez créer ces objets avant d’utiliser EpsonNet Config avec navigateur Internet. 3. Cliquez sur TCP/IP sous Réseau dans le menu Configuration pour afficher l’écran des paramètres TCP/IP. Remarque : Pour configurer un protocole autre que le protocole TCP/IP, reportez-vous à la section « Ecrans Informations – Réseau ». 4. Sélectionnez une méthode d’obtention des adresses IP. Si vous sélectionnez Auto, une adresse IP est automatiquement attribuée à l’interface réseau via le serveur DHCP. Si vous souhaitez définir l’adresse IP vous-même, sélectionnez l’option Manuel. Remarque : ❏ L’administrateur réseau doit vérifier toute modification des paramètres de l’adresse IP. ❏ Lorsque l’option Auto est sélectionnée, il est possible d’obtenir une adresse IP via le serveur DHCP. Avant d’utiliser le serveur DHCP, assurez-vous qu’il est installé sur votre ordinateur et qu’il est correctement configuré. Pour plus d’informations, reportez-vous à l’aide en ligne de votre système d’exploitation.
❏ Si la fonction DNS dynamique n’est pas prise en charge, nous vous recommandons de sélectionner Manuel, puis de saisir l’adresse IP. De fait, si vous sélectionnez Auto, l’adresse IP de l’interface réseau change à chaque fois que vous mettez le périphérique sous tension. Vous devez donc modifier la configuration du port de l’imprimante en conséquence. 5. Pour attribuer une adresse IP manuellement, saisissez l’adresse IP, le masque de sous-réseau et la passerelle par défaut. Veillez à utiliser une adresse qui n’entre pas en conflit avec les autres périphériques du réseau. Remarque : Si un serveur ou un routeur fait office de passerelle, saisissez son adresse IP comme adresse de passerelle. Si aucune passerelle n’est utilisée, conservez les valeurs par défaut. 6. Si vous souhaitez obtenir automatiquement une adresse privée comprise entre 169.254.1.1 et 169.254.254.254 lorsque le serveur DHCP ne peut attribuer d’adresse IP, sélectionnez Oui pour l’option Définir à l’aide de l’adressage IP automatique privé (APIPA). Sinon, sélectionnez Non. 7. Lorsque vous configurez une adresse IP à l’aide de la commande ping, définissez Définir par PING sur Oui. Sélectionnez Non si vous définissez l’adresse IP à l’aide de EpsonNet Config, cela évite toute modification inattendue de l’adresse. Remarque : Assurez-vous de bien sélectionner Non lorsque vous n’utilisez pas la commande ping ; cela évite toute modification inattendue de l’adresse IP par EpsonNet WebManager.
Si vous souhaitez les spécifier manuellement, saisissez le nom d’hôte et le nom de domaine dans les zones de texte. 10. Définissez Enregistrer l’adresse de l’interface réseau dans le serveur DNS sur Oui si vous souhaitez enregistrer le nom d’hôte et le nom de domaine sur le serveur DNS à partir du serveur DHCP qui prend en charge la fonction DNS dynamique. Définissez Enregistrer l’adresse de l’interface réseau directement dans le serveur DNS sur Oui si vous souhaitez enregistrer le nom d’hôte et le nom de domaine directement sur le serveur DNS. 11. Définissez l’option Universal Plug and Play sur Oui ou Non. Sélectionnez Oui si vous souhaitez utiliser la fonction Universal Plug and Play sous Windows Me ou tout autre futur système d’exploitation. 12. Si besoin, modifiez le nom du périphérique Universal Plug and Play par défaut. Ce nom est utilisé par le système Windows qui prend en charge la fonction Universal Plug and Play.
à jour les paramètres. Pour plus d’informations au sujet de la définition du mot de passe, reportez-vous à la section « Mot de passe ». Remarque : Si vous avez défini le nom de l’administrateur dans l’écran Administrateur, entrez-le comme nom d’utilisateur. 15. Si le message « Configuration terminée ! » s’affiche sur votre écran, la mise à jour est terminée. Ne fermez pas votre navigateur Internet et n’envoyez aucun travail au périphérique avant que ce message ne soit affiché à l’écran. Suivez les instructions affichées à l’écran pour réinitialiser le périphérique. Remarque : ❏ La nouvelle adresse IP n’est attribuée qu’après réinitialisation du périphérique. Vous devez donc saisir la nouvelle adresse IP pour redémarrer EpsonNet Config avec navigateur Internet. ❏ Seules les modifications effectuées sur la page sur laquelle vous avez cliqué sur Envoyer prennent effet.
(http://www.epson.com). Permet de configurer les paramètres du contrôle de l’impression.
Permet de définir le mot de passe afin de protéger les paramètres.
Le contenu de l’élément sélectionné dans le volet Menu s’affiche dans le volet Informations.
DHCP, assurez-vous qu’il est installé sur votre ordinateur et qu’il est correctement configuré. Pour plus d’informations, reportez-vous à l’aide en ligne de votre système d’exploitation. Pour définir vous-même l’adresse IP, sélectionnez Manuel.
169.254.254.254 automatiquement lorsque l’adresse ne peut être fournie par le serveur DHCP. Sinon, sélectionnez Non.
Le nombre total de caractères pour ces deux noms ne doit pas dépasser 251.
DHCP qui prend en charge la mise à jour de la fonction DNS dynamique, afin de demander cette mise à jour.
DNS qui prend en charge la mise à jour de la fonction DNS dynamique afin de demander cette mise à jour. Lorsque l’option Enregistrer l’adresse de l’interface réseau directement dans le serveur DNS est configurée sur Non, cet élément est également désactivé.
Manuel. Auto est généralement recommandé.
Saisissez le numéro de port de l’hôte de réception (valeur décimale comprise entre 0 et 65535).
(valeur hexadécimale) et le numéro de nœud 000048930000 (valeur hexadécimale), l’adresse est A7E00BB0:000048930000.
Saisissez le numéro de prise de l’hôte de réception (valeur hexadécimale comprise entre 0 et FFFF).
Paramètres du contrôle de l’impression
Le mot de passe défini ici permet de protéger les paramètres. Il vous sera demandé chaque fois que vous mettrez à jour ou modifierez les paramètres de chacun des écrans. Veillez à respecter les majuscules et minuscules lors de la saisie des mots de passe. Aucun mot de passe n’est défini par défaut. Options
Windows, EpsonNet Config pour Macintosh et EpsonNet Config avec navigateur Internet est le même. ❏ Si vous avez oublié votre mot de passe, vous devez initialiser l’interface réseau. Pour ce faire, suivez les instructions figurant dans la section « Initialisation de l’interface réseau ».
EpsonNet Print vous permet de localiser un périphérique situé sur le même segment ou au-delà d’un routeur. Vous avez le choix entre l’impression LPR standard, l’impression LPR avancée et l’impression rapide.
EpsonNet Print prend en charge les environnements suivants. Systèmes d’exploitation 2. L’écran d’installation du logiciel s’affiche automatiquement. Si l’écran d’installation du logiciel ne s’affiche pas, double-cliquez sur l’application EPSetup.exe située sur le CD-ROM. 3. Assurez-vous que toutes les applications sont fermées et cliquez sur le bouton Suivant. 4. Lisez le contrat de licence et cliquez ensuite sur le bouton Accepter. Si nécessaire, sélectionnez le modèle de l’imprimante utilisée. 5. Sélectionnez Installer l’utilitaire réseau. 6. Cliquez sur l’icône située à côté de EpsonNet Print. 7. Pour effectuer l’installation, suivez les instructions affichées à l’écran. L’installation est terminée. Vous pouvez ajouter un port à l’imprimante à l’aide de EpsonNet Print. ❏ Pour les utilisateurs de Windows XP/2000/NT 4.0/Server 2003, reportez-vous à la section « Pour les utilisateurs de Windows XP/2000/Server 2003/NT 4.0 ». ❏ Pour les utilisateurs de Windows Me/98/95, reportez-vous à la section « Pour les utilisateurs de Windows Me/98/95 ».
❏ Si vous souhaitez ajouter un port à un périphérique dont l’adresse IP est attribuée automatiquement par le serveur DHCP ou le routeur, reportez-vous à la section « Ajout d’un port à un périphérique dont l’adresse IP est attribuée de manière dynamique ». ❏ Si vous souhaitez ajouter un port à un périphérique dont l’adresse IP est attribuée manuellement, reportez-vous à la section « Ajout d’un port à un périphérique dont l’adresse IP est attribuée de manière statique ». Remarque : ❏ Assurez-vous que l’ordinateur est connecté au réseau et que le protocole TCP/IP est correctement défini. ❏ Une adresse IP valable doit être affectée à l’interface réseau.
IP est attribuée de manière dynamique 1. Sous Windows XP : Cliquez sur Démarrer, puis sur Imprimantes et télécopieurs. Sous Tâches d’impression, cliquez sur Ajouter une imprimante pour démarrer l’Assistant Ajout d’imprimante. Sous Windows 2000 : Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. Double-cliquez sur Ajout d’imprimante dans le dossier Imprimantes pour démarrer l’Assistant Ajout d’imprimante.
3. Sous Windows XP/Server 2003 : Cliquez sur Imprimante locale connectée à cet ordinateur, désactivez la case à cocher Détection automatique et installation de l’imprimante Plug-and-Play, puis cliquez sur Suivant. Sélectionnez la case d’option Créer un nouveau port, puis Port EpsonNet Print dans la liste qui apparaît. Cliquez sur Suivant. Remarque destinée aux utilisateurs de Windows XP Service Pack 2 : Si l’écran suivant s’affiche, cliquez sur le bouton Débloquer, puis sur le bouton Rechercher de nouveau pour rechercher les périphériques.
Ajouter un port dans la boîte de dialogue Assistant Ajout d’imprimante. Sélectionnez Port EpsonNet Print dans la liste des ports disponibles pour l’imprimante et cliquez ensuite sur le bouton Nouveau port. 4. Sélectionnez le périphérique cible et cliquez sur Suivant. \
❏ Si le périphérique cible ne figure pas dans la liste, cliquez sur le bouton Rechercher de nouveau pour localiser les périphériques à l’aide de nouveaux paramètres. ❏ Si vous souhaitez classer les colonnes par ordre croissant ou décroissant, cliquez sur l’en-tête de chaque colonne. Quel que soit le classement adopté, la mention Paramètre manuel figure néanmoins toujours en haut de la liste.
Adresse IP (automatique) : permet de configurer le port automatiquement. Si l’adresse IP du périphérique est obtenue automatiquement et que l’ordinateur et le périphérique se trouvent sur le même segment, vous pouvez sélectionner ce type de port. Adresse IP (manuelle) : permet d’utiliser l’adresse IP du périphérique en guise de nom de port. Nom d’hôte (DNS) : permet d’utiliser le nom d’hôte du périphérique enregistré au niveau du serveur DNS en guise de nom de port. MS Network : permet d’utiliser le nom NetBIOS enregistré au niveau du périphérique en guise de nom de port.
1. Sous Windows XP : Cliquez sur Démarrer, puis sur Imprimantes et télécopieurs. Sous Tâches d’impression, cliquez sur Ajouter une imprimante pour démarrer l’Assistant Ajout d’imprimante. Sous Windows 2000 : Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. Double-cliquez sur Ajout d’imprimante dans le dossier Imprimantes pour démarrer l’Assistant Ajout d’imprimante. Sous Windows Server 2003 : Cliquez sur Démarrer, puis sur Imprimantes et télécopieurs. Double-cliquez sur Ajout d’imprimante dans le dossier Imprimantes pour démarrer l’Assistant Ajout d’imprimante.
Port EpsonNet Print dans la liste qui apparaît. Cliquez sur Suivant. Sous Windows 2000 : Cliquez sur Imprimante locale, désactivez la case à cocher Détection automatique et installation de l’imprimante Plug-and-Play, puis cliquez sur Suivant. Sélectionnez la case d’option Créer un nouveau port, puis Port EpsonNet Print dans la liste qui apparaît. Cliquez sur Suivant. Sous Windows NT 4.0 : Sélectionnez la case d’option Poste de travail, puis cliquez sur Suivant. Cliquez sur le bouton Ajouter un port dans la boîte de dialogue Assistant Ajout d’imprimante. Sélectionnez Port EpsonNet Print dans la liste des ports disponibles pour l’imprimante et cliquez ensuite sur le bouton Nouveau port.
1. Insérez dans votre lecteur le CD-ROM des logiciels fourni avec le périphérique. 2. Fermez l’écran du programme d’installation EPSON s’il apparaît. 3. Cliquez sur le bouton Disquette fournie. La boîte de dialogue Installer à partir du disque apparaît. 4. Cliquez sur Parcourir. 5. Dans la zone Lecteurs, sélectionnez votre lecteur de CD-ROM, puis double-cliquez sur le dossier correspondant à votre système d’exploitation. Cliquez sur OK. 6. Dans la boîte de dialogue Installer à partir du disque, cliquez sur OK. 7. Sélectionnez le modèle de périphérique approprié, puis cliquez sur Suivant. Remarque : Si l’Assistant Ajout d’imprimante vous invite à choisir entre les options Conserver le pilote existant ou Remplacer le pilote existant, sélectionnez la case d’option Remplacer le pilote existant. Cliquez sur Suivant. 8. Cliquez sur Terminer et suivez les instructions affichées à l’écran pour achever l’installation.
Procédez comme suit pour ajouter un port à l’aide de l’Assistant Ajout d’imprimante. ❏ Si vous souhaitez ajouter un port à un périphérique dont l’adresse IP est attribuée automatiquement par le serveur DHCP ou le routeur, reportez-vous à la section « Ajout d’un port à un périphérique dont l’adresse IP est attribuée de manière dynamique ». ❏ Si vous souhaitez ajouter un port à un périphérique dont l’adresse IP est attribuée manuellement, reportez-vous à la section « Ajout d’un port à un périphérique dont l’adresse IP est attribuée de manière statique ». Remarque : ❏ Assurez-vous que l’ordinateur est connecté au réseau et que le protocole TCP/IP est correctement défini. ❏ Veillez à ce que le pilote du périphérique cible soit installé sur l’ordinateur. ❏ Une adresse IP valable doit être affectée à l’interface réseau.
2. Cliquez à l’aide du bouton droit de la souris sur l’icône du périphérique cible et sélectionnez ensuite Propriétés. 3. Cliquez sur l’onglet Détails, puis sur le bouton Ajouter un port. Sélectionnez la case d’option Autre, puis Port EpsonNet Print. Cliquez sur OK. 4. Sélectionnez le périphérique cible et cliquez sur Suivant.
❏ Si le périphérique cible ne figure pas dans la liste, cliquez sur le bouton Rechercher de nouveau pour localiser les périphériques à l’aide de nouveaux paramètres.
Adresse IP (manuelle) : permet d’utiliser l’adresse IP du périphérique en guise de nom de port. Nom d’hôte (DNS) : permet d’utiliser le nom d’hôte du périphérique enregistré au niveau du serveur DNS en guise de nom de port. MS Network : permet d’utiliser le nom NetBIOS enregistré au niveau du périphérique en guise de nom de port.
Installez le pilote d’impression avant d’ajouter un port au périphérique. Reportez-vous au manuel fourni avec votre périphérique pour obtenir des instructions relatives à la procédure d’installation du pilote d’impression. 1. Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. 2. Cliquez à l’aide du bouton droit de la souris sur l’icône du périphérique cible et sélectionnez ensuite Propriétés.
5. Saisissez le nom du périphérique, le nom du port est alors automatiquement saisi dans la zone de texte Nom du port. Cliquez ensuite sur Suivant.
Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. Sous Windows XP/Server 2003 : Cliquez sur Démarrer, puis sur Imprimantes et télécopieurs. 2. Cliquez à l’aide du bouton droit de la souris sur le périphérique cible et sélectionnez ensuite Propriétés. 3. Sous Windows Me/98/95 : Cliquez sur l’onglet Détails, puis sur le bouton Paramètres du port. Sous Windows XP/Server 2003/2000/NT 4.0 : Cliquez sur l’onglet Ports, puis sur le bouton Configurer le port. 4. Définissez le paramétrage approprié pour le port souhaité.
Remarque : Si la taille des données à imprimer est supérieure à 20 Mo, nous vous recommandons d’utiliser l’impression LPR avancée. Impression rapide : Sélectionnez la case d’option Impression rapide (données brutes). Le port d’impression rapide Epson transmet le travail d’impression au périphérique réseau cible sans spoulage des données à imprimer. L’impression rapide est plus rapide que les deux autres méthodes d’impression. 5. Cliquez sur OK. Si vous sélectionnez la case d’option Impression rapide (données brutes) alors que l’imprimante ne prend pas en charge l’impression rapide, un message d’erreur s’affiche. Suivez les instructions du message pour résoudre le problème.
Avant d’utiliser l’utilitaire EpsonNet Internet Print, lisez attentivement le fichier Lisezmoi situé dans le dossier EpsonNet Internet Print. Ce document contient les dernières informations en date concernant EpsonNet Internet Print. Remarque : ❏ EPSON Status Monitor est un utilitaire qui contrôle votre périphérique et fournit des informations sur son état. Comme cet utilitaire ne prend pas en charge le protocole IPP, vous ne pouvez pas contrôler les périphériques connectés à Internet avec EPSON Status Monitor. Si vous utilisez EpsonNet Internet Print sur un ordinateur sur lequel EPSON Status Monitor est installé, un message d’erreur de communication peut apparaître lorsque vous affichez les propriétés de l’imprimante. Pour éviter ce message, cliquez sur l’onglet Options dans la boîte de dialogue des propriétés de l’imprimante cible, puis cliquez sur Mettre à jour manuellement les options d’imprimante. ❏ Sous Windows XP/Me/2000, utilisez le client IPP standard du système d’exploitation pour imprimer via Internet.
CD-ROM. 3. Assurez-vous que toutes les applications sont fermées et cliquez sur le bouton Suivant. 4. Lisez le contrat de licence et cliquez ensuite sur le bouton Accepter. Si nécessaire, sélectionnez le modèle de l’imprimante utilisée.
8. Redémarrez l’ordinateur une fois l’installation terminée.
EpsonNet Internet Print EpsonNet Internet Print prend en charge l’impression via Internet à l’aide du protocole IPP (Internet Printing Protocol). Suivez la procédure décrite ci-après pour configurer le périphérique. Remarque : Avant de procéder à la configuration, vous devez définir les paramètres IPP adéquats dans EpsonNet Config. Pour plus d’informations sur la procédure de définition des paramètres IPP, reportez-vous au Guide d’utilisation de EpsonNet Config ou à la section « IPP ». Dans cette procédure, vous devez fournir l’URL IPP définie dans l’écran des paramètres IPP de EpsonNet Config.
1. Assurez-vous que le protocole TCP/IP est installé et correctement configuré sur l’ordinateur. Une adresse IP correcte doit également être définie pour l’ordinateur et le périphérique. 2. Assurez-vous que les paramètres IPP définis dans EpsonNet Config sont corrects. Pour plus d’informations sur les paramètres IPP, reportez-vous au Guide d’utilisation de EpsonNet Config ou à la section « IPP ».
Acquérir les caractéristiques de l’imprimante : Lorsque vous activez cette case à cocher et cliquez sur OK, EpsonNet Internet Print communique avec le périphérique et récupère des informations. Cela peut prendre quelques minutes avant qu’un message apparaisse. Cette option est disponible uniquement lorsque vous créez un port. Obtenir le statut de l’imprimante toutes les 20 secondes : Activez cette case à cocher pour recevoir des mises à jour de l’état de l’imprimante à intervalles réguliers (toutes les 5 secondes en cours d’impression, toutes les 20 secondes en veille). Lorsque cette case à cocher est activée, un message apparaît si une erreur d’impression se produit. Vous pouvez également vérifier l’état de l’imprimante en double-cliquant sur son icône. Bouton OK : Permet d’enregistrer les paramètres. Bouton Annuler : Permet d’annuler les modifications éventuelles. Paramètres du port pour modifier les paramètres.
❏ Lorsque vous activez la case à cocher Acquérir les caractéristiques de l’imprimante et cliquez sur OK, un message d’erreur peut apparaître. Assurez-vous que le périphérique est sous tension et qu’il est bien connecté au réseau. ❏ Si le périphérique est hors tension ou s’il y a un problème sur le réseau, la case à cocher Obtenir le statut de l’imprimante toutes les 20 secondes est automatiquement désactivée. Dans ce cas, assurez-vous que le périphérique est sous tension et qu’il est correctement connecté au réseau, puis réactivez la case à cocher Obtenir le statut de l’imprimante toutes les 20 secondes. 5. Cliquez sur OK pour enregistrer les paramètres. 6. Lorsque le message confirmant que les paramètres sont correctement configurés apparaît, cliquez sur OK pour lancer l’Assistant Ajout d’imprimante. Cliquez sur Suivant. Remarque : Si vous cliquez sur Annuler, vous pourrez toujours ajouter un périphérique ultérieurement en lançant l’Assistant Ajout d’imprimante et en suivant les étapes décrites ci-après. 7. Sélectionnez la case d’option Imprimante locale, puis cliquez sur Suivant.
Remarque : ❏ Si vous supprimez le port défini ci-dessus de l’onglet Détails des propriétés de l’imprimante, vous ne pourrez le réutiliser comme nouveau nom de port (URI de l’imprimante) qu’après avoir redémarré l’ordinateur. ❏ Si vous utilisez EPSON Status Monitor 3 et que vous imprimiez à l’aide de EpsonNet Internet Print, le message « Une erreur de communication est survenue » apparaît. Vous pouvez effacer ce message en désactivant la case à cocher Contrôle de l’état de l’imprimante dans le menu Utilitaire des propriétés de l’imprimante.
1. Veillez à ce que le protocole TCP/IP soit installé et correctement configuré sur l’ordinateur. Une adresse IP correcte doit également être définie pour l’ordinateur et le périphérique. 2. Assurez-vous que les paramètres IPP définis dans EpsonNet Config sont corrects. Pour plus d’informations sur les paramètres IPP, reportez-vous au Guide d’utilisation de EpsonNet Config ou à la section « IPP ». 3. Cliquez sur Démarrer, pointez sur Paramètres et sélectionnez Imprimantes. 4. Double-cliquez sur l’icône Ajout d’imprimante, puis cliquez sur Suivant.
256 caractères). N’utilisez pas les caractères ; | \ [ ] { } < > # " ` Numéro de port : Saisissez le numéro de port du serveur proxy (compris entre 0 et 65535). Acquérir les caractéristiques de l’imprimante : Lorsque vous activez cette case à cocher et cliquez sur OK, EpsonNet Internet Print communique avec le périphérique et récupère des informations. Cela peut prendre quelques minutes avant qu’un message apparaisse. Cette option est disponible uniquement lorsque vous créez un port. Obtenir le statut de l’imprimante toutes les 20 secondes : Activez cette case à cocher pour recevoir des mises à jour de l’état de l’imprimante à intervalles réguliers (toutes les 5 secondes en cours d’impression, toutes les 20 secondes en veille). Lorsque cette case à cocher est activée, un message apparaît si une erreur d’impression se produit. Vous pouvez également vérifier l’état de l’imprimante en double-cliquant sur son icône.
❏ Lorsque vous vous connectez à Internet à l’aide d’un routeur de commutation et que vous activez la case à cocher Obtenir le statut de l’imprimante toutes les 20 secondes, cela risque de vous coûter une connexion supplémentaire. ❏ Lorsque vous activez la case à cocher Acquérir les caractéristiques de l’imprimante et cliquez sur OK, un message d’erreur peut apparaître. Assurez-vous que le périphérique est sous tension et qu’il est bien connecté au réseau. ❏ Si le périphérique est hors tension ou s’il y a un problème sur le réseau, la case à cocher Obtenir le statut de l’imprimante toutes les 20 secondes est automatiquement désactivée. Dans ce cas, assurez-vous que le périphérique est sous tension et qu’il est correctement connecté au réseau, puis réactivez la case à cocher Obtenir le statut de l’imprimante toutes les 20 secondes. 8. Cliquez sur OK pour enregistrer les paramètres. 9. Sélectionnez le pilote d’impression et suivez les instructions affichées à l’écran pour l’installer.
La fenêtre d’alerte d’état apparaît lorsque le périphérique est à court de papier, de toner ou d’encre, lorsque du papier est coincé et lorsque le couvercle est ouvert. Elle apparaît également lorsque le périphérique est hors ligne. L’utilitaire EpsonNet Internet Print vérifie l’état de l’imprimante toutes les 5 secondes en cours d’impression et toutes les 20 secondes en veille. Si vous ne souhaitez pas vérifier l’état de l’imprimante, désactivez la case à cocher Obtenir le statut de l’imprimante toutes les 20 secondes dans la boîte de dialogue EpsonNet Internet Print.
UNIX, rendant ainsi la gestion des périphériques réseau plus souple. ❏ Il permet de rechercher, de contrôler et de configurer les périphériques réseau. ❏ Il propose une fonction conçue pour vous aider à gérer les périphériques sous forme de groupe. Remarque : ❏ Avant d’installer et d’utiliser EpsonNet WebManager, lisez attentivement le fichier Lisezmoi. Il contient les informations les plus récentes sur EpsonNet WebManager. ❏ Le terme « périphérique » utilisé dans ce manuel fait référence à une imprimante, une carte d’interface ou une carte réseau.
Remarque : ❏ Avant d’utiliser EpsonNet WebManager, vous devez correctement connecter l’ordinateur et les autres périphériques au réseau. Le serveur EpsonNet WebManager est un ordinateur sur lequel EpsonNet WebManager est installé. Système d’exploitation
Permet de chercher les périphériques sur le réseau et d’afficher une liste des périphériques précisant leur état actuel. ❏ Fonction Informations détaillées sur le périphérique Permet de définir ou de modifier les paramètres de l’imprimante via EpsonNet WebManager. Les paramètres accessibles via cette fonction varient suivant le périphérique. ❏ Fonction Configuration réseau Permet de définir ou de modifier les paramètres de l’interface réseau via EpsonNet WebManager. ❏ Fonction Administration du groupe Le fait de regrouper les périphériques réseau permet une gestion plus efficace. Remarque : ❏ En fonction des périphériques présents sur le réseau, il se peut que certaines fonctions de EpsonNet WebManager ne soient pas disponibles. Pour plus d’informations, reportez-vous à la section Introduction du guide de référence de EpsonNetWebManager. ❏ Lorsque vous utilisez EpsonNet WebManager avec Internet Explorer sous Mac OS, il se peut que les fenêtres Organisation, Notification d’erreurs et Informations détaillées sur le périphérique ne soient pas disponibles.
Aucun serveur particulier n’est requis ; il suffit d’installer EpsonNet WebManager et le navigateur sur la machine qui sert de serveur. Toutes les fonctions d’administration sont accessibles depuis l’ordinateur Windows XP/2000/Server 2003/NT 4.0 de l’administrateur réseau.
CD-ROM. 3. Assurez-vous que toutes les applications sont fermées et cliquez sur le bouton Suivant. 4. Lisez le contrat de licence et cliquez ensuite sur le bouton Accepter. Si nécessaire, sélectionnez le modèle de l’imprimante utilisée. 5. Sélectionnez Installer l’utilitaire réseau. 6. Cliquez sur l’icône située à côté de EpsonNet WebManager. 7. Pour effectuer l’installation, suivez les instructions affichées à l’écran. Remarque : Il n’est pas nécessaire que vous installiez EpsonNet WebManager sur l’ordinateur client. Il suffit d’indiquer l’adresse IP ou le nom d’hôte du serveur aux utilisateurs susceptibles de se servir de EpsonNet WebManager à partir d’un ordinateur client.
EpsonNet WebManager. Cliquez sur EpsonNet WebManager. Remarque destinée aux utilisateurs de Windows XP Service Pack 2: Si EpsonNet WebManager est installé sur un ordinateur exécutant Windows XP Service Pack 2, définissez les paramètres suivants, faute de quoi les ordinateurs clients ne pourront accéder à EpsonNet WebManager. 1. Cliquez sur Démarrer, pointez sur Panneau de configuration et sélectionnez ensuite Centre de sécurité. Cliquez sur Pare-feu Windows. 2. Cliquez sur l’onglet Exceptions, puis sur le bouton Ajouter un port.
Lancez le navigateur Web, puis saisissez l’adresse IP (ou le nom d’hôte) du serveur, ainsi que le numéro de port par défaut. ❏ Format : http://adresse IP ou nom d’hôte du serveur:8090/wm Vous pouvez accéder au guide en ligne au moyen de l’une des méthodes suivantes : ❏ Exécutez EpsonNet WebManager. Sélectionnez Guide en ligne dans le menu Aide. ❏ Cliquez sur le point d’interrogation de l’écran affiché pour afficher une fenêtre d’aide contenant une description des fonctions de la page courante. ❏ Cliquez sur Démarrer, pointez sur Tous les programmes (Windows XP/Server 2003) ou Programmes (Windows 2000/NT 4.0) et sélectionnez ensuite EpsonNet WebManager. Cliquez sur Guide en ligne.
❏ Installation facile du pilote d’impression ❏ Installation automatique du gestionnaire de ports (EpsonNet Print) ❏ Création du port de l’imprimante ❏ Création d’un raccourci (une icône qui exécute le fichier de script sur le serveur) ou d’un paquetage (qui contient tous les fichiers nécessaires à l’installation) lors de l’installation automatique du pilote d’impression ❏ Impression des résultats relatifs à l’installation du pilote d’impression à l’aide du fichier de script ❏ Modification simultanée de plusieurs fichiers de scripts ❏ Enregistrement des périphériques non connectés dans un fichier de script
Advanced Server ou Windows Server 2003. En revanche, vous ne pouvez pas exécuter le fichier.
❏ Vous ne pouvez pas utiliser EpsonNet SetupManager lorsque plusieurs adaptateurs réseau sont installés sur l’ordinateur ou sont connectés sur différents segments réseau.
Systèmes d’exploitation ❏ Si vous utilisez Windows NT 4.0 et l’impression LPR, nous vous recommandons d’installer le service d’impression LPR sur votre ordinateur. L’application EpsonNet Print est automatiquement installée lorsque le service d’impression LPR n’est pas installé. ❏ Lorsque vous utilisez Windows Me, le gestionnaire de ports IPP est situé dans le dossier Compagnons du CD-ROM Windows Me.
Lorsque vous installez le pilote d’impression à l’aide de EpsonNet SetupManager, l’application EPSON Status Monitor est automatiquement installée sur certains périphériques. Pour connaître le nom des périphériques sur lesquels EPSON Status Monitor est automatiquement installé, reportez-vous au fichier Lisezmoi.txt. Sur les imprimantes sur lesquelles EPSON Status Monitor n’est pas installé automatiquement, vous devez procéder à l’installation manuellement. Reportez-vous au guide fourni avec votre périphérique.
Pour installer EpsonNet SetupManager sur votre ordinateur, procédez comme suit. 1. Insérez le CD-ROM des logiciels dans le lecteur correspondant. 2. L’écran d’installation du logiciel s’affiche automatiquement. Si l’écran d’installation du logiciel ne s’affiche pas, double-cliquez sur l’application EPSetup.exe située sur le CD-ROM. 3. Assurez-vous que toutes les applications sont fermées et cliquez sur le bouton Suivant. 4. Lisez le contrat de licence et cliquez ensuite sur le bouton Accepter. Si nécessaire, sélectionnez le modèle de l’imprimante utilisée. 5. Sélectionnez Installer l’utilitaire réseau. 6. Cliquez sur l’icône située à côté de EpsonNet SetupManager.
Si la boîte de dialogue Alerte de sécurité Windows s’affiche une fois EpsonNet SetupManager lancé, cliquez sur le bouton Débloquer.
SetupManager Le Guide d’utilisation de EpsonNet SetupManager contient des informations détaillées, relatives à EpsonNet SetupManager. Procédez comme suit pour accéder au Guide d’utilisation de EpsonNet SetupManager. Cliquez sur Démarrer, pointez sur Tous les programmes (Windows XP/Server 2003) ou Programmes (Windows Me/98/2000/NT 4.0) et sélectionnez ensuite EpsonNet. Cliquez sur EpsonNet SetupManager et sélectionnez Guide d’utilisation pour ouvrir le guide correspondant. Le Guide d’utilisation de EpsonNet SetupManager apparaît. Il vous permet d’obtenir des informations relatives à l’utilisation de EpsonNet SetupManager.
Ce chapitre détaille la procédure de configuration de l’interface réseau pour NetWare. Vous devez d’abord procéder à la configuration du périphérique dans un environnement NetWare et ensuite configurer l’interface réseau à l’aide de EpsonNet Config.
❏ Environnement serveur Imprimante distante ou Veille. L’usage du mode Serveur d’impression est fortement conseillé sauf si le nombre d’utilisateurs dépasse le seuil autorisé. Les caractéristiques de ces divers modes sont présentées ci-dessous. Mode Serveur d’impression (NDS/Bindery Print Server) : ❏ Impression rapide et directe ; ❏ Utilisation du compte utilisateur NetWare ; ❏ Possibilité de se connecter simultanément à 8 serveurs de fichiers maximum ; ❏ Possibilité d’enregistrer jusqu’à 32 files d’attente d’impression. Mode Imprimante distante : Il s’agit du mode par défaut. Ce mode désactive toutes les fonctions NetWare connexes. Sélectionnez le mode Veille si vous n’utilisez pas l’interface réseau dans un environnement NetWare.
Impression d’un fichier texte Lorsque vous imprimez un fichier texte à l’aide de la commande NPRINT de NetWare ou DOS, une redirection, une conversion erronée ou un écart des caractères risque de se produire selon l’environnement client utilisé. Protocole de routage « NLSP » (NetWare Link Services Protocol) pour IPX Ce protocole peut être défini depuis NetWare version 4.x ou une version plus récente. L’interface réseau ne prend cependant pas en charge le protocole NLSP. Les protocoles RIP et SAP sont chargés du contrôle de la communication.
Bindery et NDS ❏ Vous pouvez utiliser la commande SET BINDERY CONTEXT pour vérifier le chemin d’accès au contexte de Bindery à partir de la console du serveur. ❏ Si ce chemin n’a pas été défini ou si vous souhaitez utiliser l’environnement d’impression d’un autre contexte à partir d’un client non NDS, vous devez spécifier le contenu du contexte de Bindery. Utilisez la commande SET BINDERY CONTEXT pour définir le contexte dans le fichier AUTOEXEC.NCF. ❏ Vous ne pouvez pas utiliser le serveur d’impression en mode Bindery avec EpsonNet Config si vous travaillez avec l’application Novell Client version 3.00 pour Windows 95/98 ou version 4.50 pour Windows NT. Configurez l’interface réseau en mode Bindery à l’aide de l’application Novell IntranetWare Client ou EpsonNet Config avec navigateur Internet. Pour obtenir plus d’informations, consultez votre documentation NetWare. Temps requis pour reconnaître l’interface réseau Après mise sous tension du périphérique, la reconnaissance de l’interface réseau par le serveur NetWare prend deux minutes au maximum. Durant cette phase de démarrage, la feuille d’état n’affiche pas les informations correctes.
Sur un même réseau, vous devez utiliser le même type de trame pour le serveur NetWare et le routeur IPX. Si plus d’un type de trame est utilisé sur le même réseau, reliez tous les types de trames aux serveurs NetWare et aux routeurs IPX. Pour NetWare 5.x Le protocole IPX doit être installé sur le (relié au) serveur NetWare 5.x. A propos des modes Si le mode sélectionné lors de la connexion est différent du mode défini pour l’interface réseau, un message apparaît lorsque vous essayez de configurer l’interface réseau pour NetWare. Si vous ne souhaitez pas modifier les paramètres actuels, cliquez sur Annuler et connectez-vous de nouveau à l’aide du mode défini pour l’interface réseau.
(NetWare 3.x/4.x) Cette section fournit des instructions relatives à l’utilisation de l’interface réseau en mode Serveur d’impression sous NetWare 3.x/4.x/IntranetWare avec émulation de Bindery. Remarque : Lorsque vous travaillez avec l’interface réseau en mode Serveur d’impression sous NetWare 3.x, vous ne pouvez pas utiliser la commande permettant d’afficher l’état du serveur d’impression à l’aide de l’utilitaire PCONSOLE. 1. Mettez le périphérique sous tension.
également utiliser EpsonNet Config avec navigateur Internet. Pour plus de détails, reportez-vous à la section « NetWare ».
(NetWare 4.x/5.x/6.0) Cette section fournit des instructions relatives à l’utilisation de l’interface réseau en mode Serveur d’impression sous NetWare 4.x, IntranetWare, NetWare 5.x ou NetWare 6.0 en mode NDS. 1. Mettez le périphérique sous tension. 2. A partir de n’importe quel client NetWare, connectez-vous au contexte recherché dans l’arborescence NDS en tant qu’administrateur (ADMIN). 3. Configurez l’interface réseau à l’aide de EpsonNet Config. Reportez-vous au Guide d’utilisation de EpsonNet Config pour obtenir des détails. Si les objets NetWare ont déjà été créés, vous pouvez également utiliser EpsonNet Config avec navigateur Internet. Pour plus de détails, reportez-vous à la section « NetWare ».
2. Démarrez PCONSOLE. Dans la fenêtre Options disponibles, sélectionnez Informations file d’attente, puis appuyez sur Entrée.
Remarque : Les utilisateurs auront besoin du nom de la file d’attente que vous venez de définir lors de l’utilisation de l’imprimante. Il est donc judicieux de leur communiquer ce nom.
Tous dans la liste. Si cette option n’est pas disponible, appuyez sur Inser, puis sélectionnez Tous dans la liste des utilisateurs de la file d’attente d’impression.
1. Dans la fenêtre Options disponibles, sélectionnez Informations serveur d’impression, puis appuyez sur Dans la liste des informations relatives au serveur d’impression, sélectionnez Configuration serveur d’impression, puis appuyez Entrée.
Configuration NetWare à l’aide de EpsonNet Config 1. Mettez le périphérique sous tension. 2. Chargez le serveur d’impression à partir de la console système du serveur de fichiers dans laquelle le volume des files d’attente d’impression est défini. >Chargez (en utilisant la commande LOAD PSERVER) le nom du serveur d’impression que vous avez défini à l’aide de l’utilitaire PCONSOLE. 3. Configurez l’interface réseau à l’aide de EpsonNet Config. Reportez-vous au Guide d’utilisation de EpsonNet Config pour obtenir des détails. Si les objets NetWare ont déjà été créés, vous pouvez également utiliser EpsonNet Config avec navigateur Internet. Pour plus de détails, reportez-vous à la section « NetWare ».
(NetWare 4.x) Suivez les étapes décrites ci-dessous pour constituer l’environnement d’impression sous NetWare 4.x et IntranetWare en mode d’émulation de Bindery. Entrée. Appuyez sur Inser, puis tapez le nom de la file d’attente. Appuyez sur Entrée. Remarque : Les utilisateurs auront besoin du nom de la file d’attente que vous venez de définir lors de l’utilisation de l’imprimante. Il est donc judicieux de leur communiquer ce nom. 3. A partir de la liste des files d’attente d’impression, sélectionnez le nom de la file que vous venez de saisir, puis appuyez sur Entrée. Dans la liste des informations relatives à la file d’attente d’impression, sélectionnez Utilisateurs de la file d’attente, puis appuyez sur Entrée. Enfin, sélectionnez Tous dans la liste. Si cette option n’est pas disponible, appuyez sur Inser, puis sélectionnez Tous dans la liste des utilisateurs de la file d’attente d’impression. 4. Dans la fenêtre Options disponibles, sélectionnez Serveurs d’impression, puis appuyez sur Entrée. Appuyez sur Inser, puis tapez le nom du serveur d’impression. Appuyez sur Entrée.
Assurez-vous que la connexion s’effectue en mode NDS. 7. Démarrez NWAdmin. 8. Pour créer l’objet Imprimante, cliquez sur le conteneur défini en tant que contexte de Bindery, puis, à partir du menu Objet, sélectionnez Créer, puis Imprimante. Tapez le nom de l’imprimante, puis cliquez sur Créer. 9. Pour affecter la file d’attente, double-cliquez sur l’icône de l’objet Imprimante (définie à l’étape 8). La boîte de dialogue Imprimante s’affiche. 10. Cliquez sur Affectations, puis sur Ajouter. Dans la liste des files d’attente d’impression, sélectionnez la file (créée à l’étape 2), puis cliquez sur OK. 11. Cliquez sur Configuration dans la boîte de dialogue Imprimante et sélectionnez Parallèle dans le menu déroulant Type d’imprimante. 12. Cliquez sur Communication. La boîte de dialogue Communication parallèle s’affiche. 13. Sélectionnez le port LPT1, activez la case à cocher Interrogé pour les interruptions et la case à cocher Chargement manuel (à distance du serveur d’impression) pour le type de connexion, puis cliquez sur OK. 14. Cliquez sur OK dans la boîte de dialogue Imprimante. 15. Pour affecter l’imprimante, double-cliquez sur l’icône de l’objet Serveur d’impression (définie à l’étape 4). La boîte de dialogue Serveur d’impression s’affiche.
17. Dans la boîte de dialogue Serveur d’impression, sélectionnez l’imprimante assignée à partir de la liste des objets Imprimante, cliquez sur le bouton Numéro imprimante pour définir le numéro de l’imprimante compris entre 0 et 15, puis cliquez sur OK. 18. Pour valider les objets affectés, double-cliquez sur l’icône de l’objet Serveur d’impression. Cliquez sur Organisation, puis assurez-vous que le serveur d’impression, l’imprimante et la file d’attente d’impression sont connectés.
1. Mettez le périphérique sous tension. 2. Chargez le serveur d’impression à partir de la console système du serveur de fichiers dans laquelle le volume des files d’attente d’impression est défini. >Chargez (en utilisant la commande LOAD PSERVER) le nom du serveur d’impression que vous avez défini à l’aide de l’utilitaire PCONSOLE. 3. Configurez l’interface réseau à l’aide de EpsonNet Config. Reportez-vous au Guide d’utilisation de EpsonNet Config pour obtenir des détails. Si les objets NetWare ont déjà été créés, vous pouvez également utiliser EpsonNet Config avec navigateur Internet. Pour plus de détails, reportez-vous à la section « NetWare ».
Tapez le nom de l’imprimante, puis cliquez sur Créer.
Remarque : Les utilisateurs auront besoin du nom de la file d’attente que vous venez de définir lors de l’utilisation de l’imprimante. Il est donc judicieux de leur communiquer ce nom.
13. Revenez à l’écran de l’étape 11, puis cliquez sur le bouton Numéro imprimante pour définir le numéro de l’imprimante entre 0 et 254.
>Chargez (à l’aide de la commande LOAD PSERVER) le nom du serveur d’impression que vous avez défini à l’aide de l’outil d’administration NWAdmin. 3. Configurez l’interface réseau à l’aide de EpsonNet Config. Reportez-vous au Guide d’utilisation de EpsonNet Config pour obtenir des détails. Si vous utilisez les objets NetWare déjà créés, vous pouvez également utiliser EpsonNet Config avec navigateur Internet. Pour plus de détails, reportez-vous à la section « NetWare ».
NetWare® 5.x/6.0. Le système NDPS incarne la nouvelle génération des services d’impression NetWare. Remarque : ❏ Le système NDPS ne permet pas l’impression de bannières. ❏ Il ne permet pas l’utilisation de l’utilitaire Status Monitor 3. ❏ Reliez le protocole IP ou les protocoles IP et IPX à la fois au serveur NetWare chargé de l’exécution des fichiers NDPSM.NLM et EPSONGW.NLM. Vérifiez les points suivants avant de commencer.
File d’attente d’impression. Ce programme n’étant pas livré avec NetWare 5.x/6.0, vous devez vous le procurer directement auprès de Novell.
Les étapes décrites ci-dessous présentent des notions élémentaires relatives à l’utilisation conjointe de l’interface réseau et du système d’impression NDPS. Des procédures détaillées sont fournies dans les sections qui suivent. 1. Sélectionnez le type de connexion et définissez l’environnement de l’imprimante sur le serveur et les clients. 2. Créez un objet Gestionnaire NDPS à partir de Administrateur NetWare. 3. Créez un agent d’impression à partir de Administrateur NetWare. 4. Configurez l’interface réseau à l’aide de EpsonNet Config. 5. Configurez l’imprimante sur les postes de travail clients.
1. Sélectionnez le type de connexion parmi les options suivantes : Distant (rprinter sur IPX), Distant (LPR sur IP) ou Transférer les travaux vers une file d’attente (via les services d’impression basés sur une file d’attente patrimoniaux). 2. Selon le type de connexion utilisé, installez (reliez) les protocoles suivants sur le serveur. ❏ Pour une connexion en mode Distant (rprinter sur IPX), installez le protocole IPX. ❏ Pour une connexion en mode Distant (LPR sur IP), installez le protocole TCP/IP. ❏ Pour une connexion en mode Transférer les travaux vers une file d’attente, installez le protocole IPX. 3. Installez le logiciel client adapté sur les postes de travail clients. Assurez-vous qu’ils autorisent l’installation de NDPS. 4. Installez les pilotes d’impression sur les postes de travail clients. Reportez-vous au manuel de l’imprimante pour l’installation. Remarque : ❏ N’installez pas les pilotes d’impression via le serveur NetWare.
4. Saisissez le nom du gestionnaire NDPS dans le champ Nom du gestionnaire NDPS. 5. Parcourez le serveur résident et choisissez où vous souhaitez affecter le gestionnaire NDPS. 6. Parcourez le volume de données et choisissez où vous souhaitez affecter la base de données du Gestionnaire NDPS. 7. Cliquez sur Créer. L’icône du gestionnaire NDPS apparaît dans la fenêtre de navigation principale. 8. Tapez LOAD NDPSM sur la console du serveur, puis sélectionnez le gestionnaire NDPS que vous venez de créer.
1. Sélectionnez le type d’imprimante (publique ou à accès contrôlé). 2. Créez une imprimante publique. Pour créer une imprimante à accès contrôlé, passez à l’étape 3. Dans Administrateur NetWare, double-cliquez sur le gestionnaire NDPS que vous avez créé. Cliquez sur Liste des agents d’impression, puis sur Nouveau. Saisissez le nom de l’agent d’impression et sélectionnez Passerelle d’imprimante Novell pour le type de passerelle. Cliquez sur OK. Passez à l’étape 4.
4. Sélectionnez Aucun pour le type d’imprimante et Gestionnaire de port Novell pour le type de gestionnaire de port. Cliquez ensuite sur OK. 5. Sélectionnez le type de connexion et configurez la connexion de la manière suivante. ❏ Pour une connexion en mode Distant (rprinter sur IPX) Imprimez une feuille d’état de l’interface réseau et configurez les éléments correspondants. Type de port : sélectionnez LPT1. Nom SAP : saisissez le nom du serveur d’impression principal. Numéro imprimante : saisissez le numéro du port d’imprimante. Réseau : saisissez l’adresse du réseau. Nœud : saisissez l’adresse MAC. Interruption : sélectionnez Aucune. ❏ Pour une connexion en mode Distant (LPR sur IP) Adresse IP : saisissez l’adresse IP de l’interface réseau. Vous pouvez vérifier l’adresse IP sur la feuille d’état.
Nom de l’utilisateur de la file d’attente : saisissez le nom de l’utilisateur disposant de droits sur la file d’attente susmentionnée. Password : saisissez le mot de passe utilisé par l’utilisateur de la file d’attente pour se connecter au serveur. 6. Sélectionnez Aucun pour le pilote d’impression. 7. Validez l’agent d’impression que vous venez de créer. Dans Administrateur NetWare, double-cliquez sur l’objet Gestionnaire NDPS, puis cliquez sur le bouton Liste des agents d’impression. Vérifiez que l’état de l’agent d’impression que vous venez de créer est « Vide ». Remarque : Si vous avez sélectionné le mode Distant (rprinter sur IPX), configurez l’interface réseau à l’aide de EpsonNet Config, comme indiqué dans la section suivante, et imprimez une feuille d’état. Si vous avez sélectionné le mode Distant (rprinter sur IPX), passez à la section suivante. Si vous avez sélectionné le mode Distant (LPR sur IP) ou Transférer les travaux vers une file d’attente, passez à la section « Configuration de l’imprimante sur des postes de travail clients ».
Si l’adresse IP de l’imprimante est déjà affectée, vous pouvez également utiliser EpsonNet Config avec navigateur Internet. Pour plus de détails, reportez-vous à la section « NetWare ».
Une fois l’interface réseau configurée, vous pouvez configurer l’imprimante sur des postes de travail clients.
1. Démarrez l’application Gestionnaire d’imprimantes Novell à partir de Windows. Si vous utilisez Windows, exécutez le fichier : \PUBLIC\WIN32\NWPMW32.EXE
4. Sélectionnez l’imprimante de votre choix, puis cliquez sur Installer. La boîte de dialogue Imprimantes Novell---Installation apparaît. Vous pouvez modifier le nom de l’imprimante qui s’affiche et choisir une configuration prédéfinie. 5. Cliquez sur OK. Le pilote d’impression du modèle d’imprimante s’installe automatiquement à partir de RMS (Service de gestion de ressources). 6. Cliquez sur Fermer. L’imprimante apparaît dans la fenêtre principale du gestionnaire d’imprimantes et reste disponible pour des travaux d’impression.
1. Installation du pilote d’impression. 2. Modifiez les Ports dans la boîte de dialogue des propriétés de l’imprimante. Spécifiez les objets suivants pour le port. ❏ Pour des imprimantes publiques : Agent d’impression créé dans « Imprimantes publiques NDPS » sous Tout le réseau. ❏ Pour des imprimantes à accès contrôlé : Agent d’impression créé dans l’arborescence NDS. Pour obtenir plus d’informations, reportez-vous à la documentation en ligne de Novell.
L’interrogation s’effectuant sur le serveur de fichiers en mode Serveur d’impression, aucune remise indirecte du routeur n’est possible. La connexion par accès commuté est donc impossible dans ce cas. Mode Imprimante distante En mode Imprimante distante, l’usage d’un routeur doté d’une fonctionnalité de remise indirecte permet l’installation du serveur principal sur l’hôte récepteur de la ligne commutée. En revanche, en cas de panne du serveur, un compte supplémentaire risque d’être généré. Pour l’éviter, il est conseillé de se connecter via une ligne commutée dédiée. Suivez les instructions relatives à l’utilisation d’une ligne commutée.
Pour les réseaux locaux avec serveurs de fichiers :
❏ Lors d’un fonctionnement normal (veille) Un « chien de garde » SPX est envoyé conformément aux règles du protocole NetWare. Utilisez un routeur doté d’une fonctionnalité de remise indirecte pour éviter une commutation.
Une commutation se produit à cause des tentatives périodiques de connexion au serveur principal. Ce problème étant lié à la fonction de reconnexion automatique, il vous suffit de mettre une fois l’imprimante hors tension. ❏ Lorsque le serveur de fichiers sur le réseau local est en panne Lorsqu’aucun serveur de fichiers ne se trouve sur le réseau local, vous ne pouvez pas utiliser NetWare sur le réseau local. Le protocole NetWare de l’interface réseau n’est pas disponible non plus. Aucune commutation ne se produit dans ces conditions. Lorsque le serveur de fichiers est restauré sur le réseau local, l’interface réseau est également automatiquement restaurée.
L’accès étant restreint au serveur principal, aucune commutation ne se produit. Cependant, si le serveur de fichiers/serveur d’impression du réseau distant est défini par erreur en tant que serveur principal, une commutation inutile risque de se produire. Corrigez les paramètres pour éviter ce problème. ❏ Lors d’un fonctionnement normal (veille/impression) L’accès étant restreint au serveur principal, aucune commutation ne se produit.
Votre périphérique peut fonctionner en tant qu’imprimante distante sur des systèmes utilisant le transfert Ethernet TCP/IP avec le protocole d’impression à distance lpr ou le protocole ftp (file transfer protocol) standard. Remarque : Etant donné que ce périphérique ne convertit pas les données en langage de commande d’imprimante, un pilote d’impression et un filtre sont nécessaires pour chaque système.
❏ le nom d’hôte de la station vers laquelle est acheminée l’impression ; ❏ le nom de l’imprimante distante (nom du port d’imprimante de la station distante).
Fichiers binaires (pas de filtre)
Par exemple : 22.33.44.55 HOSTNAME 2. Définissez le nom d’hôte comme un serveur d’impression. Par exemple : lpsystem -t bsd HOSTNAME 3. Créez l’imprimante. 1. Ajoutez l’adresse IP et le nom d’hôte de l’imprimante dans le fichier \etc\hosts. Par exemple : 22.33.44.55 HOSTNAME 2. Créez un répertoire spoule. Par exemple : mkdir\var\spool\lpd\PRIFx 3. Ajoutez l’entrée de l’imprimante dans le fichier \etc\printcap. Par exemple : Rprinter | ALCXXXX:lp=:rm=HOSTNAME:rp=aux:sd=/var/spool/ lpd/PRIFx 1. Ajoutez l’adresse IP et le nom d’hôte de l’imprimante dans le fichier /etc/hosts. Par exemple : 22.33.44.55 HOSTNAME 2. Exécutez la commande smit. Par exemple : smit printer 3. Définissez le nom de l’imprimante (par exemple : Rprinter) dans : “ Manage Remote Printer ” “ Client Services ” 1. Ajoutez l’adresse IP et le nom d’hôte dans le fichier /etc/hosts. Par exemple : 22.33.44.55 HOSTNAME 2. Mettez fin au service d’impression. Par exemple : lpshut 3. Créez une imprimante. Par exemple : lpadmin -pRPrinter -v/dev/null -mrmodel -ormHOSTNAME -orpaux 4. Redémarrez le service d’impression. Par exemple : lpshed
22.33.44.55 HOSTNAME 2. Exécutez rlpconf pour enregistrer l’imprimante. Par exemple : rlpconf 3. Saisissez le nom de l’imprimante. Par exemple : Please enter the printer name (q to quit):RPrinter 4. Spécifiez l’imprimante distante comme type d’imprimante. Par exemple : Is Rprinter a remote printer or a local printer (r/l)? r Par exemple : If HOSTNAME currently runs SCO OpenServer Release 5 or above, it can support the extended remote line printer protocol. Do you want to turn on the "extended RLP protocol" support flag? If you are not sure, answer "n"? (y/n)[n]n 8. Indiquez si l’imprimante créée doit devenir l’imprimante par défaut. Par exemple : Would you like this to be the system default printer? (y/n)y 9. Pour imprimer, utilisez la commande lpr. Par exemple : lpr -d RPrinter Print-File-Name Un exemple d’impression à l’aide de la commande ftp (les opérations d’entrée sont mises en surbrillance) est proposé ci-dessous. ftp> open 22.33.44.55 Connected to 22.33.44.55 220 PR-Ifx(22.33.44.55) ftp server ready. Name: XXXX ❏ Attribuez une adresse IP valable à l’adresse MAC de l’interface réseau. ❏ Attribuez une adresse IP incluse dans la plage affectée au serveur DHCP. Ne laissez pas le serveur DHCP affecter l’adresse IP à d’autres périphériques. Si vous ne parvenez pas à définir les paramètres ci-dessus au niveau du serveur DHCP, procédez à un des paramétrages suivants : ❏ Attribuez une adresse IP non incluse dans la plage affectée au serveur DHCP. ❏ Attribuez une adresse IP incluse dans la plage affectée au serveur DHCP. Vous devez alors commencer par mettre l’interface réseau sous tension, puis le serveur DHCP.
Sous UNIX ou OS/2, vous devez utiliser les commandes arp et ping pour configurer l’adresse IP de l’interface réseau. Vous pouvez également utiliser ces commandes avec Windows si le protocole TCP/IP a été correctement installé sur ces systèmes. Remarque : ❏ Assurez-vous que la fonction Définir par PING est activée dans le menu TCP/IP de EpsonNet Config. Si cette fonction est désactivée, vous ne pouvez pas définir l’adresse IP à l’aide des commandes arp/ping. ❏ Assurez-vous que l’interface réseau et l’ordinateur se trouvent sur le même segment. Avant de commencer, vous avez besoin des informations suivantes : ❏ Une adresse IP valable pour l’interface réseau. Demandez à votre administrateur réseau une adresse IP qui n’entre pas en conflit avec d’autres périphériques du réseau. Si vous êtes l’administrateur réseau, choisissez une adresse, au sein de votre sous-réseau, qui n’entre pas en conflit avec d’autres périphériques. ❏ L’adresse MAC (matériel Ethernet) de l’interface réseau. Vous pouvez vérifier l’adresse MAC en imprimant une feuille d’état.
à un autre ordinateur du même segment, comme suit :
Si un serveur ou un routeur fonctionne comme une passerelle, saisissez son adresse IP. S’il n’y a pas de passerelle, saisissez l’adresse IP de votre ordinateur en tant qu’adresse de la passerelle. 2. Par exemple, vous souhaitez accéder à l’ordinateur au moyen de l’adresse IP « 192.168.100.101 ». Assurez-vous que l’ordinateur est accessible en le testant à l’aide de la ligne de commande suivante : ping 192 168 100 101 3. Si l’ordinateur est accessible, les résultats suivants s’affichent (le contenu exact du message varie selon votre système d’exploitation, et la durée est également variable) : 64 bytes from 192:168:100:101:icmp_seq=0. Time=34.ms 4. Si l’ordinateur n’est pas accessible, un autre message apparaît, comme par exemple : PING 192:168:100:101:56 data bytes Si vous appuyez sur Ctrl+C, vous voyez apparaître un message tel que : 192:168:100:101 PING Statistics 3 packets transmitted, 0 packets received, ❏ que la connexion Ethernet à l’ordinateur a été effectuée correctement et que tous les concentrateurs, routeurs, etc. sont en position de marche ;
MAC de l’interface réseau est 00:00:48:93:00:00 (hexadécimale) et que l’adresse IP qui vous sera attribuée est 192.168.100.201 (décimale). Remplacez ces valeurs par les valeurs réelles des adresses lorsque vous saisissez les commandes. 1. A partir de la ligne de commande, saisissez : Exemple : arp -s 192.168.100.201 00-00-48-93-00-00 2. Exécutez la commande ping pour configurer l’adresse IP : Exemple : ping 192 168 100 201 3. L’interface réseau doit désormais répondre à la commande ping. Si ce n’est pas le cas, vous avez peut-être saisi de façon incorrecte l’adresse MAC ou l’adresse IP dans la commande arp -s. Procédez à une nouvelle vérification et réessayez. Si aucune de ces actions n’obtient de réponse, réinitialisez l’interface réseau et essayez de nouveau. 4. Imprimez une feuille d’état pour vérifier que la nouvelle adresse IP a bien été attribuée à l’interface réseau. Remarque : Lorsque l’adresse IP est configurée par la commande ping, le masque de sous-réseau est automatiquement modifié par la classe de l’adresse IP. Pour modifier le masque de sous-réseau et la passerelle par défaut en fonction de votre environnement réseau, utilisez EpsonNet Config sous les systèmes d’exploitation Windows ou sous Macintosh.
❏ Définissez manuellement l’adresse IP de l’interface réseau. Utilisez EpsonNet Config. Reportez-vous au Guide d’utilisation de EpsonNet Config pour obtenir des détails. ❏ Définissez l’interface réseau en utilisant la liaison de la fonction DHCP. ❏ Définissez l’adresse exclusive de la fonction DHCP. Remarque : ❏ Si vous ne souhaitez pas suivre ces procédures, utilisez le protocole NetBEUI pour vos impressions. ❏ Pour plus d’informations concernant le domaine d’application, la liaison et l’adresse exclusive de la fonction DHCP, reportez-vous au manuel du routeur de commutation.
Propriétés. Vous pouvez lire les informations générales relatives à l’interface réseau. Pour utiliser cette fonctionnalité, la fonction Universal Plug and Play doit être installée sous Windows Me ou les systèmes d’exploitation ultérieurs. Pour plus d’informations sur l’installation de la fonction Universal Plug and Play, reportez-vous à l’aide en ligne de Windows Me. Remarque : Avant d’utiliser la fonction Universal Plug and Play, vous devez activer le paramètre Universal Plug and Play dans EpsonNet Config. Reportez-vous au Guide d’utilisation de EpsonNet Config ou à la section « Configuration de l’interface réseau à l’aide de EpsonNet Config avec navigateur Internet ».
Suivez la procédure décrite ci-après pour désinstaller le logiciel réseau.
1. Dans le menu Démarrer, sélectionnez Panneau de configuration, puis Ajouter ou supprimer des programmes. 2. Sélectionnez l’utilitaire à désinstaller, puis cliquez sur le bouton Modifier/Supprimer. 3. Pour effectuer la désinstallation, suivez les instructions affichées à l’écran.
1. Cliquez sur Démarrer, pointez sur Paramètres, puis sélectionnez Panneau de configuration. 2. Double-cliquez sur l’icône Ajout/Suppression de programmes. 3. Sélectionnez l’utilitaire à désinstaller, puis cliquez sur le bouton Ajouter/Supprimer (sous Windows Me, 98, 95 et NT 4.0) ou Modifier/Supprimer (sous Windows 2000). 4. Pour effectuer la désinstallation, suivez les instructions affichées à l’écran.
4. Sélectionnez Désinstaller dans le menu déroulant. 5. Cliquez sur le bouton Désinstaller. 6. Pour effectuer la désinstallation, suivez les instructions affichées à l’écran. Remarque : Vous pouvez également désinstaller le logiciel en faisant glisser le dossier EpsonNet vers la corbeille.
à l’ordinateur et à l’interface réseau Motif
APIPA (adressage IP automatique privé).
Reportez-vous à la section « A propos de l’installation du pilote d’impression » ou au manuel fourni avec votre imprimante pour obtenir des instructions au sujet de l’installation du pilote d’impression.
Config. Motif IPX/SPX ne sont pas installés sur votre ordinateur.
IP de celui-ci n’a pas été définie correctement.
Format : >ROUTE_ADD_adresse IP de l’interface réseau_adresse IP de l’ordinateur (le symbole de soulignement représente un espace) Exemple : >ROUTE ADD 192.168.192.168 22.33.44.55. Définissez l’adresse IP de l’interface réseau à l’adresse IP de l’interface l’aide de EpsonNet Config pour Windows, réseau. de EpsonNet Config pour Macintosh, du panneau de contrôle de l’imprimante ou des commandes arp/ping. Vous pouvez vérifier l’adresse IP sur la feuille d’état. Reportez-vous au Guide d’utilisation de EpsonNet Config ou à la section « Définition de l’adresse IP à l’aide des commandes arp/ping ».
Augmentez le délai avant expiration d’une session. Pour ce faire, sélectionnez Options dans le menu Outils et sélectionnez ensuite Attente. Cette opération peut ralentir l’exécution de EpsonNet Config.
Motif éléments détaillés sur la droite. Comment obtenir une adresse IP ? Pour obtenir une adresse IP, vous devez vous enregistrer auprès du centre d’informations réseau (NIC - Network Information Center) de votre pays.
Network) ou faites fonctionner manuellement un réseau commuté. NetBEUI ou IPP, vous ne pouvez pas utiliser EPSON Status Monitor.
Ouvrez la boîte de dialogue des propriétés de l’imprimante et cliquez sur l’onglet Utilitaire. Désactivez la case à cocher Contrôle de l’état de l’imprimante.
Motif 4.0x) pour vous connecter à Internet.
Network) ou faites fonctionner manuellement un réseau commuté. NetBEUI ou IPP, vous ne pouvez pas utiliser EPSON Status Monitor.
Ouvrez la boîte de dialogue des propriétés de l’imprimante et cliquez sur l’onglet Utilitaire. Désactivez la case à cocher Contrôle de l’état de l’imprimante.
Imprimer ou sur Accès indisponible.
Vous pouvez également paramétrer PROPRIETAIRE sur Gestion des documents (valeur par défaut).
également votre matériel réseau, y compris le câble de branchement du concentrateur.
Vérifiez également que l’interface réseau est connectée au serveur NetWare.
Si vous les utilisez, vous devez installer NetWare de Microsoft sont le client Novell NetWare. installés sur votre ordinateur.
Désélectionnez les éléments en rapport avec le protocole IPX afin de supprimer la relation établie.
Le périphérique ne se trouve pas sur le segment de l’ordinateur sur lequel vous avez installé EpsonNet Config.
Config. Config est installé, connectez-vous au serveur NetWare recherché avec ces droits.
Pour initialiser l’interface réseau, mettez le périphérique sous tension. Puis, lorsque le voyant d’état et le voyant des données sont éteints, maintenez la touche de la feuille d’état de l’interface réseau enfoncée pendant vingt secondes. Le nombre de secondes pendant lesquelles vous devez maintenir la touche de la feuille d’état enfoncée varie en fonction du modèle du périphérique utilisé. Le voyant vert clignote et le voyant des données vert s’allume pour indiquer que l’interface réseau est en cours d’initialisation. Une fois l’initialisation terminée, appuyez sur la touche de la feuille d’état pour imprimer une feuille d’état. Vérifiez les informations figurant sur la feuille d’état.
Pour les utilisateurs de Windows XP Service Pack 2 Si les imprimantes laser sont partagées sur le réseau depuis un ordinateur exécutant Windows XP Service Pack 2, elles peuvent être surveillées à l’aide de EPSON Status Monitor 3 par les ordinateurs clients répondant aux exigences suivantes : ❏ Ordinateurs clients exécutant Windows Me/98/95 ❏ Ordinateurs clients situés sur un autre segment réseau
1. Cliquez sur Démarrer, pointez sur Panneau de configuration et sélectionnez ensuite Centre de sécurité. Cliquez sur Pare-feu Windows. 2. Cliquez sur l’onglet Exceptions, puis sur le bouton Ajouter un programme. 3. Cliquez sur le bouton Parcourir.
Monitor 2 vers EPSON Status Monitor 3, sélectionnez le dossier dans lequel EPSON Status Monitor 2 est installé. 5. Vérifiez que le programme EEBAgent.exe figure dans la liste Programmes et cliquez sur OK. 6. Assurez-vous que la case à cocher EEBAgent.exe de la liste Programmes et services est activée et cliquez sur OK.
Dans la boîte de dialogue Préférences de surveillance, le paramètre de gestion des travaux n’apparaît pas. Par conséquent, l’onglet Informations relatives au travail et la boîte de dialogue contenant le message de notification affiché une fois le travail d’impression terminé n’apparaissent pas. Remarque : Les modèles mis sur le marché après 2004 ne sont pas pris en compte.
équipement génère de l’énergie à radiofréquence. S’il n’est pas installé et utilisé conformément aux instructions, il peut en outre occasionner des interférences nocives au niveau de la réception de la radio ou de la télévision. Il n’existe cependant aucune garantie que de telles interférences ne seront pas générées dans une installation spécifique. Si cet équipement occasionne des interférences nocives au niveau de la réception de la radio ou de la télévision (ce qui peut être déterminé en mettant l’équipement hors tension, puis de nouveau sous tension), l’utilisateur est invité à essayer de mettre fin aux interférences à l’aide d’une ou plusieurs des mesures suivantes. ❏ Réorientez ou repositionnez l’antenne de réception. ❏ Eloignez l’équipement du récepteur. ❏ Connectez l’équipement à une prise dépendant d’un circuit autre que celui auquel le récepteur est relié. ❏ Obtenez l’aide du revendeur ou d’un technicien radio/TV expérimenté.
Pour les utilisateurs canadiens This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
Conformément au paragraphe 47CFR, sections 2 et 15 pour les périphériques et ordinateurs personnels de la classe B et/ou les cartes d’unité centrale et les blocs d’alimentation utilisés avec les ordinateurs personnels de la classe B :
Accès au Guide d’utilisation, 106 Configuration requise, 104 Généralités, 104 Utilisation de la passerelle NDPS, 197 Utilisation de NetWare, 180 Utilisation du mode Imprimante distante, 184 Utilisation du mode Imprimante distante Bindery, 188 Utilisation du serveur d’impression en mode Bindery, 182 Utilisation du serveur d’impression en mode NDS, 183
Notice Facile
