DCC-FMT3 - Transmetteur FM pour voiture SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Transmetteur FM pour voiture
Marque	Sony
Modèle	DCC-FMT3
Alimentation	12/24 V CC (allume-cigare, véhicule à masse négative)
Consommation	Fusible de 1 A
Fréquences de transmission	12 fréquences préréglées : 88,1 / 88,3 / 88,5 / 88,7 / 88,9 / 106,7 / 106,9 / 107,1 / 107,3 / 107,5 / 107,7 / 107,9 MHz
Entrée audio	Mini fiche stéréo ∅3,5 mm (prise casque)
Longueur du câble d'antenne	Environ 1,5 m
Longueur du câble de signaux	Environ 1 m
Poids (sans câbles)	Environ 40 g
Dimensions (approx.)	Format compact, adaptable à l'allume-cigare
Affichage	Fenêtre d'affichage des fréquences avec voyant POWER
Sélection des fréquences	Molette de sélection numérique
Antenne	Câble d'antenne flexible avec aimant pour fixation sur métal
Fonctions principales	Transmission audio stéréo FM depuis un lecteur portable vers l'autoradio
Sécurité	Fusible remplaçable ; ne pas utiliser en conduisant ; débrancher moteur arrêté
Accessoires fournis	Mode d'emploi
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de liquides
Réparabilité	Remplacer le fusible (1 A) ; pour toute autre panne, consulter un technicien qualifié Sony
Compatibilité électrique	Véhicules 12 V ou 24 V CC avec masse négative
Certifications	Conforme à la partie 15 FCC et à la règle IC RSS-210

FOIRE AUX QUESTIONS - DCC-FMT3 SONY

Comment installer le transmetteur FM DCC-FMT3 ?

Réglez d'abord l'autoradio sur une fréquence FM libre (parmi les 12 préréglées), puis branchez l'émetteur dans l'allume-cigare et sélectionnez la même fréquence avec la molette. Connectez la mini fiche stéréo à la prise casque de votre lecteur audio et démarrez la lecture.

Aucun son n'arrive à l'autoradio, que faire ?

Vérifiez que l'émetteur est bien enfoncé dans l'allume-cigare et que la fiche audio est correctement branchée. Assurez-vous que la fréquence de l'émetteur et celle de l'autoradio sont identiques. Montez le volume du lecteur audio au maximum sans distorsion, puis ajustez l'autoradio.

Comment améliorer la réception FM ?

Déployez le câble d'antenne flexible et placez-le près de l'antenne de la voiture (par exemple le long de la vitre arrière). Utilisez l'aimant pour le fixer sur une partie métallique comme la glissière du siège passager. Si nécessaire, essayez une autre fréquence libre.

Le son est déformé, que faire ?

Désactivez les fonctions d'amplification des graves ou d'égaliseur sur le lecteur audio. Branchez la fiche sur la prise casque, pas sur LINE OUT. Réduisez le volume du lecteur si la distorsion persiste.

Comment remplacer le fusible ?

Retirez l'émetteur de l'allume-cigare. Dévissez l'extrémité de la fiche dans le sens inverse des aiguilles d'une montre pour accéder au fusible. Remplacez-le par un fusible identique de 1 A. Ne jamais utiliser un fusible de calibre supérieur ni un morceau de fil.

Le voyant POWER ne s'allume pas

Vérifiez que l'émetteur est bien enfoncé. Certains véhicules nécessitent que le moteur soit démarré pour alimenter l'allume-cigare. Si rien ne s'allume, le fusible a peut-être fondu ; remplacez-le.

Puis-je utiliser cet émetteur dans un camion 24 V ?

Oui, le DCC-FMT3 est compatible avec les systèmes 12 V et 24 V CC, à condition que le véhicule ait une masse négative.

Comment nettoyer l'appareil ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Évitez de mouiller l'appareil.

Puis-je utiliser l'émetteur avec un smartphone ?

Oui, il suffit de connecter un smartphone via la fiche casque 3,5 mm. Assurez-vous que le volume du smartphone est suffisamment élevé sans distorsion.

L'antenne de l'émetteur peut-elle endommager la voiture ?

L'aimant est suffisamment puissant pour se fixer sur des surfaces métalliques, mais il ne devrait pas les endommager. Évitez de placer l'aimant près de cartes de crédit, disquettes ou autres supports magnétiques.

MODE D'EMPLOI DCC-FMT3 SONY

Pour éviter tout risque d'incendie ou de choc électrique, n'exposez

pas l'appareil à la pluie ou à l'humidite. Pour éviter tout choc électrique, n'ouvrez pas le boîtier. Confiez l'entretien à un technicien qualifié exclusivement.

N'installez pas l'appareil dans un espace confiné, tel qu'une bibliothèque ou une armoire encastrée.

Pour éviter tout risque d'incendie ou de choc électrique, ne placez pas d'objets remplis de liquide, tels que des vases, sur l'appareil.

Nous vous mettons en garde contre le fait que tout changement ou modification non expressément approuvé dans le présent manuel peut invalider votre droit à utiliser cet appareil.

Remarque

Cet appareil est conforme à la partie 15 de la réglementation FCC et à la règle IC RSS-210.

Son utilisation est autorisée seulement aux conditions suivantes : (1) il ne doit pas produire de brouillage et (2) l'utilisateur du dispositif doit être prêt à accepter tout brouillage radioeléctrique reçu, même si ce brouillage est susceptible de compromettre le fonctionnement du dispositif.

Caractéristiques

Cet appareil vous permet d'écouter des programmes avec des appareils audio portables par l'intermédiaire d'un autoradio FM. La musique provenant d'appareils portables tels qu'un lecteur HDD, une mémoire flash, un MD ou CD

WALKMAN*, etc., est transmise à l'autoradio du véhicule par les ondes radio FM.

Son clair et stable

- Avec le câble d'antenne émetteur flexible, il est possible de transmettre une onde radio FM stable dans n'importe quelle voiture. Le câble d'antenne émetteur flexible

- dispose d'un aimant permettant de le relier à une partie métallique de la voiture. - Une sélection numérique des fréquences, au lieu d'une sélection analogique, permet une transmission plus stable et claire.

Utilisation facile grâce à la molette de sélection des fréquences

Choix de 12 fréquence

Format compact

Le format compact de cet appareil vous permet de l'utiliser sur l'allume-cigare. Il est conçu de sorte à ne présenter une partie saillante que dans une direction, ainsi lorsqu'il est installé, il peut être pivoté afin de n'occasionner aucune gène autour de l'allume-cigare.

Pas de piles sèches

Cet appareil se branche sur une batterie de voiture 12 V ou 24 V CC (allume-cigare) disponible dans la majorité des voitures et camions.

* « WALKMAN » est une marque déposée par Sony Corporation pour représenter les produits stéréo dotés d'écouteurs.

Identification des pièces

Raccordements

Réglez l'autoradio

1 Réglez votre autoradio à FM.

2 Sélectionnez un canal dont la réception des émissions FM est médiocre dans la liste ci-dessous.

88,1 MHz, 88,3 MHz, 88,5 MHz, 88,7 MHz, 88,9 MHz, 106,7 MHz, 106,9 MHz, 107,1 MHz, 107,3 MHz, 107,5 MHz, 107,7 MHz, 107,9 MHz Les conditions de réception FM peuvent changer au fur et à mesure que vous vous déplacez. Si la fréquence sélectionnée devient occupée par un signal d'émission, sélectionnez une autre fréquence libre.

Remarques

- Pour plus de détails sur les réglages de l'autoradio, reportez-vous au mode d'emploi de celui-ci.

- Baissez le volume avant de régler l'autoradio.

Installez l'appareil

1 Faites tourner la molette de sélection des fréquences pour sélectionner la même fréquence que celle réglée sur l'autoradio.

La fréquence sélectionnée s'affiche dans la fenêtre d'affichage des fréquences. La marque ⊖ apparaît au point de transition entre une bande basse fréquence (88,1 MHz\~88,9 MHz) et une bande haute fréquence (106,7 MHz\~107,9 MHz).

La marque représente une limite entre les hautes fréquences et les basses fréquences.

2 Raccordez la minifiche stéréo à la prise casque de l'appareil audio portable.

Si votre appareil audio portable présente des réglages différents pour le casque et pour LINE OUT, réglez l'appareil audio portable au même réglage que le casque. Le son peut être déformé s'il est connecté à LINE OUT.

3 Insérez cet émetteur (cet appareil) dans l'allume-cigare.

(Suite à la page suivante)

Démarrez la lecture sur l'appareil audio portable.

Remarques

N'activez pas la fonction d'amplification des graves ou d'égaliseur sur

l'appareil audio portable. Reportez-vous au mode d'emploi fourni avec

l'appareil audio portable

Réglez la commande du volume de l'appareil audio portable à un niveau

aussi élevé que possible, mais pas au point de déformer le signal audio. Si

le son est encore faible, augmentez le volume sur l'autoradio.

5 Faites passer le câble d'antenne à l'intérieur de la voiture pour

améliorer la réception de l'appareil.

'installation du câble d'antenne diffère selon le type de votre voiture. Teste

'installation pour trouver la meilleure position de réception, puis installez le

câble d'antenne.

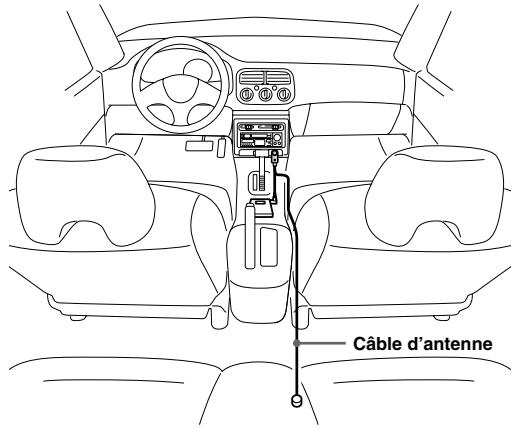

:Exemple d'installation dans une voiture dont l'antenne radio FM

est incorporée dans la vitre arrière, ou dont l'antenne-tige est

montée sur l'arrière de la carosserie>

Remarques

Faites passer le câble d'antenne près de l'antenne de la voiture. Ceci peut

améliorer la réception de votre appareil.

Pour plus de détails sur l'antenne de l'autoradio, reportez-vous au mode d'emploi du véhicule.

À propos de l'aimant du câble d'antenne

Le câble d'antenne est fourni avec un aimant fixé à son extrémité. Il est utilisé pour relier le câble à une partie métallique de véhicule, comme à la glissière du siège passager (voir l'illustration ci-dessous). L'aimant à l'extrémité du câble d'antenne sert à fixer la position de réception optimale de l'antenne et à empêcher qu'elle ne bouge, par exemple lorsque les passagers entrent dans la voiture ou qu'ils en sortent.

Pour utiliser l'aimant du câble d'antenne, procédez comme suit :

① Acheminez le câble d'antenne là où vous obtenez la meilleure réception de la radio.

② Fixez l'aimant à l'extrémité du câble d'antenne à une partie métallique de la voiture, par exemple la glissière d'un siège passager, pour maintenir en place le câble d'antenne (voir l'illustration ci-dessous).

<Exemple de fixation de l'aimant du câble d'antenne sur la

glissière du siège passager>

Utilisez l'exemple de base ci-dessus comme un guide général. Réglez

l'antenne pour obtenir la meilleure réception, selon votre voiture.

③ Si la réception de l'appareil décline quand vous fixez l'aimant à l'extrémité du câble d'antenne à la glissière d'un siège passager, etc., à l'étape ②, revenez à la position précédente (celle qui permet d'obtenir la meilleure réception) à l'étape ①, sans utiliser l'aimant (sans le fixer à la glissière d'un siège passager, etc.).

Remarques

- Veillez à aligner le câble afin qu'il ne gêne pas la conduite, qu'il ne se coince pas lors des mouvements des passagers ou qu'il ne soit pas endommagé lors du réglage des sièges, etc.

- Si l'aimant est fixé à proximité d'objets mobiles, tels que des portières ou des glissières de sièges, vérifiez que le câble d'antenne ne se coince pas. Ceci risquerait de provoquer une rupture du câble.

Ne laissez pas de disquettes, de cartes de crédit personnelles dotés d'un codage magnétique à proximité de l'aimant du câble d'antenne.

Si la réception de cet appareil décline

Si la réception de cet appareil décline alors qu'elle était bonne au début, essayez d'appliquer les solutions suivantes, selon les circonstances.

Après l'installation, la réception de cet appareil décline lorsque vous conduisez.

Dans certains endroits (parc de stationnement souterrain, derrière de grands bâtiments, etc.), la réception des émissions FM risque d'être médiocre. Si l'autoradio et cet appareil sont installés dans un tel endroit, en raison d'une réception des émissions FM médiocre, la fréquence que vous avez réglée pour cet appareil peut déjà être occupée. Dans ce cas, la station de l'émission FM occupée est reçue lorsque ses conditions de réception s'améliorent (alors que vous conduisez) ce qui provoque des interférences avec la même fréquence réglée sur cet appareil. Dans ce cas, réglez de nouveau l'autoradio et cet appareil à une autre fréquence libre dans un endroit où la réception des émissions FM est meilleure.

La réception de l'appareil s'interrompt pendant que vous conduisez.

Les conditions de réception des émissions FM varient au fur et à mesure que vous vous déplacez. Après avoir réglé une fréquence libre dans un endroit, celle-ci peut être occupée par le signal d'une station diffusée lorsque vous vous déplacez. En pareil cas, réglez la fréquence sur l'autoradio et sur cet appareil à une autre fréquence libre.

Des interférences ou des parasites se produisent.

D'autres émissions FM ou des émissions sans autorisation en ville peuvent interférer avec la réception de la fréquence définie pour cet appareil. Dans ce cas, réglez l'autoradio et cet appareil à une fréquence moins susceptible d'être perturbée.

Hemarques

- N'essayez pas de brancher ou d'utiliser cet appareil, un appareil audio portable ou un autoradio, en conduisant ou arrêté à un feu de circulation. Parquez-vous d'abord dans un endroit sûr.

Tranchez correctement l'appareil dans l'allume-cigare.

le est possible que cet appareil ne puisse pas être inséré selon la position ou la forme de l'allume-cigare.

- Faites passer le câble d'antenne et le câble audio (avec la minifiche stéréo à son extrémité) afin qu'il ne vous gène pas pour conduire et qu'il soit hors de portée des enfants.

nstallez l'appareil de sorte qu'il n'entrave pas la fonction de l'airbag en cas d'urgence.

Remplacement du fusible

Si cet appareil ne fonctionne pas correctement, vérifiez le fusible de l'allume-

cigare.

Si le fusible a fondu, remplacez-le.

de la fiche

1.

■ Retirez cet appareil de l allume-cigare.

2 Détachez l'extrémité de la fiche en la tournant dans le sens inverse

des aiguilles d'une montre.

3 Retirez le fusible

1. Vérifier la fusible

4 Vernez le fusible.

Si le fusible à fondu, passez à l'etape 5

Si le fusible n'a pas fondu, passez à l'étape 6.

5 Installez un nouveau fusible.

Utilisez un fusible dont l'ampérage est correct, comme indiqué dans le porte-

fusibles de cet appareil (1 A, 12

6 Insérez le fusible.

7 Remettez en plac

dans le sens des aiguilles d'une montre

Remarques

• L'utilisation d'un fusible d'ampérage supérieur peut entraîner des dommages

importants ou un incendie.

- N'utilisez pas un morceau de fil électrique à la place du fusible.

- Si le fusible remplacé fond de nouveau, consultez votre détaillant

-

Précautions

- N'essayez pas de brancher cet appareil ou de l'utiliser, ainsi qu'un appareil audio portable ou un autoradio, en conduisant ou arrêté à un feu de circulation Parquez-vous d'abord dans un endroit sûr.

- Débranchez cet appareil de l'allume-cigare dès que le moteur du véhicule est arrêté. Selon le type de voiture, l'alimentation électrique n'est pas coupée automatiquement même si le contact est coupé. Dans ce cas, ceci peut entraîner une consommation inutile de la batterie du véhicule.

- Lorsqu'il n'est pas utilisé, débranchez cet appareil de l'allume-cigare et rangez-le dans un endroit sûr où il ne vous gênera pas pour conduire et où il ne risquera pas de se coincer une partie de l'intérieur du véhicule (siège, porte, etc.).

- Veillez à installer l'appareil audio portable raccordé à l'appareil de façon stable afin d'éviter qu'il ne bouge en cas de freinage.

- Faites passer le câble d'antenne ou le câble de signaux correctement, de sorte qu'il ne vous gêne pas pour conduire et qu'il ne risque pas de se coincer une partie de l'intérieur du véhicule (siège, porte, etc.).

- N'arrachez et ne tirez jamais le câble d'antenne ou le câble de signaux. Ceci

peut entraîner des problèmes de fonctionnement ou une rupture du câble.

- N'échappez pas et ne cognez pas l'appareil. Ceci peut entraîner des problèmes de fonctionnement.

- En cours de fonctionnement, cet appareil peut devenir chaud. Il ne s'agit pas d'un problème de fonctionnement.

Dépannage

Si un problème persiste après avoir procédé aux vérifications suivantes, consultez votre détaillant Sony.

Aucun son n'est émis par l'appareil audio portable vers l'autoradio.

□ Cet appareil n'est pas branché correctement sur l'allume-cigare.

→ Insérez cet appareil correctement et solidement.

□ Cet appareil n'est pas raccordé correctement à l'appareil audio portable

→ Raccordez cet appareil correctement et solidement.

□ La fréquence de transmission de l'appareil et celle de l'autoradio FM ne

correspondent pas

→ Réglez l'appareil et l'autoradio FM à la même fréquence.

□ Aucun son n'est émis par l'appareil audio portable raccordé

→ Démarrez la lecture sur l'appareil audio portable

→ Réglez la commande du volume de l'appareil audio portable à un niveau

aussi élevé que possible, mais pas au point de déformer le signal audio.

Le volume est faible.

□ Le volume de l'appareil audio portable est réglé trop bas

→ Réglez la commande du volume de l'appareil audio portable à un niveau aussi élevé que possible, mais pas au point de déformer le signal audio. Si le son est encore faible, augmentez le volume sur l'autoradio.

Le son est déformé.

□ Le signal d'entrée est trop élevé.

→ Si vous avez branché l'autoradio à la prise LINE OUT de l'appareil audio portable, débranchez-le et rebranchez-le à la prise casque.

□ La fonction d'amplification des graves de l'appareil audio portable est activée. → Désactivez la fonction d'amplification des graves.

Des parasites sont occasionnés.

□ La fréquence de l'appareil et celle de l'autoradio FM ne correspondent pas. → Réglez l'appareil et l'autoradio FM à la même fréquence.

□ La réception de cet appareil n'est pas bonne

→ Faites passer le câble d'antenne à l'intérieur de la voiture. Placez l'antenne à proximité de l'antenne de la voiture ou stabilisez le câble d'antenne avec l'aimant sur la glissière du siège passager etc. Ceci peut améliorer la réception de cet appareil.

□ L'autoradio FM recoit un signal d'émission.

→ Sélectionnez une fréquence vide (fréquence non occupée par une émission, indiquée par un sifflement statique).

□ La fréquence sélectionnée est occupée ou le signal est brouillé.

→ Sélectionnez une autre fréquence libre ou une fréquence moins influencée par le brouillage (fréquence non occupée par une émission, indiquée par un sifflement statique).

Le son est coupé

□ Le signal est brouillé localement.

→ Sélectionnez une autre fréquence moins influencée par le brouillage (fréquence non occupée par une émission, indiquée par un sifflement statique)

Le voyant POWER ne s'allume pas.

Cet appareil n'est pas branché complètement sur l'allume-cigare.

→ Insérez cet appareil correctement

□ Selon le type de voiture, le moteur doit être démarré pour que le courant électrique parvienne à l'allume-cigare.

→ Démarrez le moteur.

□ Le fusible a fondu.

→ Remplacez le fusible.

Caractéristiques techniques

Système de transmission

stérêo multiplexe

100,9 MHz, 107,1 MHz Récistance diélectrique

inférieure à 250 μV/m (3 m)

Tension d'alimentation 12/24 V CC (uniquement pour les véhicules avec mise à la masse négative ⊖) Entrée

∅3,5 mm (minifiche stéréo)

Dimensions

Lonqueur du câble de signaux

Environ 1 m (3.3

Longueur du câble d'antenne

Environ 1,5 m (4.9 pi)

Environ 40 g (1,42 cm) (sans les câbles)

Accessoires fournis

Mode d'emploi (1)

La conception et les spécifications sont sujettes à modification sans préavis.
