MODE D'EMPLOI WS-FL7 SONY
FM/MW/LW Compact Disc Player
Instalación / Conexiones
CDX-GT930UI
©2009 Sony Corporation Printed in Spain
subgraph_B_a["Bus Audio IN"]
A["Device with two ports"] --> B["Device with one port"]
B --> C["Device with one port"]
D["Bus Control IN"] --> E["Device with one port"]
end
subgraph_b["Selector de fuente* XA-C40"]
F["Device with two ports"] --> G["Device with one port"]
G --> H["Device with one port"]
I["Bus Audio IN"] --> J["Device with one port"]
J --> K["Device with one port"]
L["Bus Control IN"] --> M["Device with one port"]
end
note right of B
* no suministrado
end

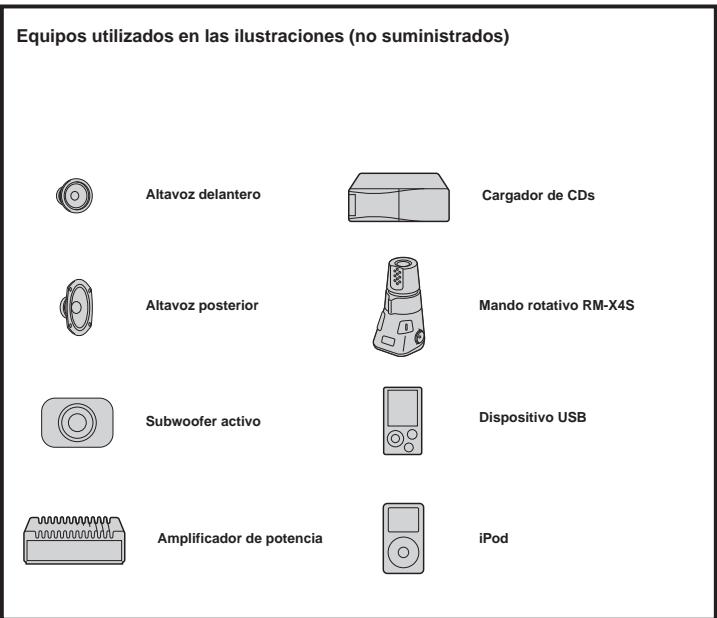

Precauciones Ejemplo de conexión 2
- Este aparato está diseñado para funcionar solamente
con corriente continua de 12 Vcc, con masa negativa. - No sujete los cables con tornillos, ni los interfiera en partes móviles (p.ej., carriles de la base).
- Antes de hacer conexiones, cierre el contacto del coche a fin de evitar cortocircuitos.
- Conecte el cable suministrado de alimentación ③ al aparato y a los altavoces, antes de empalmarlo a conector de alimentación auxiliar.
- Reúna todos los cables de masa (tierra) en un punto de masa común.
- Para su seguridad, cerciórese de recubrir con cinta aislante cualquier cable suelto no conectado.
Notas sobre el cable de alimentación (amarillo) - Cuando este aparato se conecta en combinación con otros componentes estereofónicos, el valor nominal de los circuitos del automóvil al que están conectado debe ser mayor que la suma de los fusibles de cada equipo.
- Si no hay ningún circuito del automóvil que tenga la potencia nominal suficiente, conecte el aparato directamente a la batería.

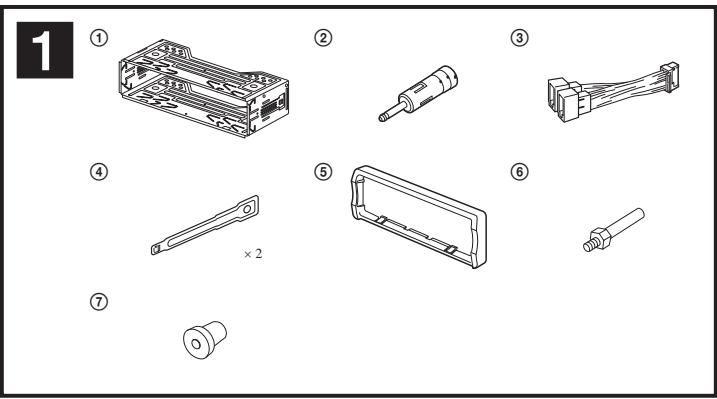

Lista de componentes 1
- Los números de la lista se corresponden con los de las instrucciones.
- El aparato se entrega previamente acoplado al soporte ①.
Antes de instalar el aparato, utilice las llaves ④ para separarlo del soporte ①. Para más detalles, consulte "Sacar el marco de protección y el soporte (4)" en el dorso de esta hoja.
- Conserve las llaves extractoras ④ para futuros usos, ya que también le serán necesarias si ha de sacar el aparato del coche.
Advertencia
Manipule con cuidado el soporte ①, para evitar lesionarse los dedos.
Nota

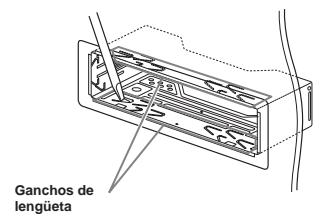

Antes de proceder a la instalación, asegúrese de que los enganches de cierre a ambos lados del soporte ①, estén doblados unos 2 mm hacia dentro. Si los enganches están en paralelo o doblados hacia fuera, el aparato no quedará bien sujetado y puede salirse fuera del soporte.

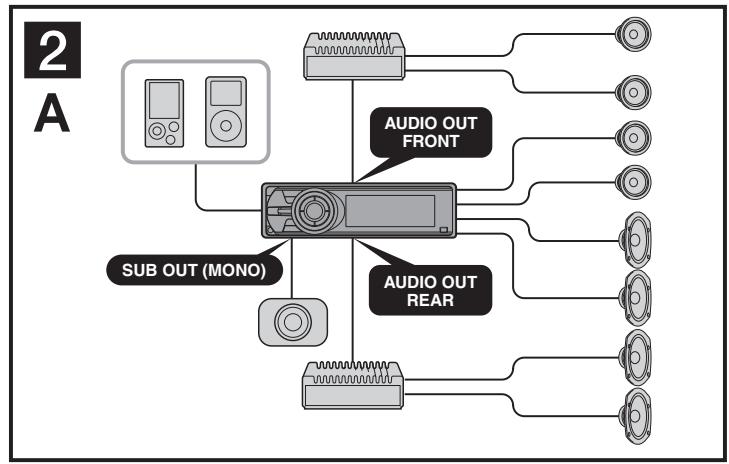

Notas (2-A)
- Asegúrese de conectar el cable de masa (tierra) antes de conectar el amplificador.
- La alarma solamente sonará si se está utilizando el amplificador incorporado en el aparato

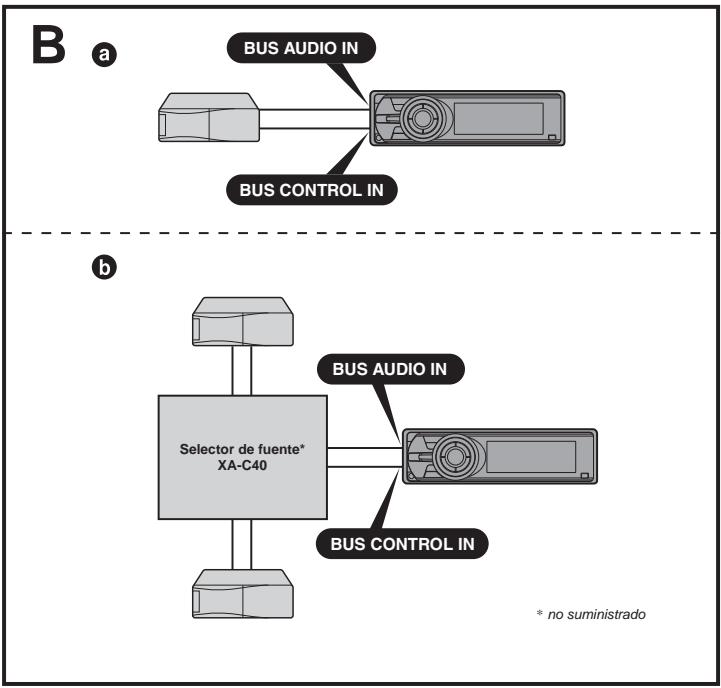

Avisos (2-B)
- Cuando únicamente conecte un solo cargador de CD o un solo aparato opcional, conéctelo directamente a este aparato - Para conectar dos o más cargadores de CD o más de un aparato opcional, es necesario el selector de fuente XA-C40 (no suministrado).

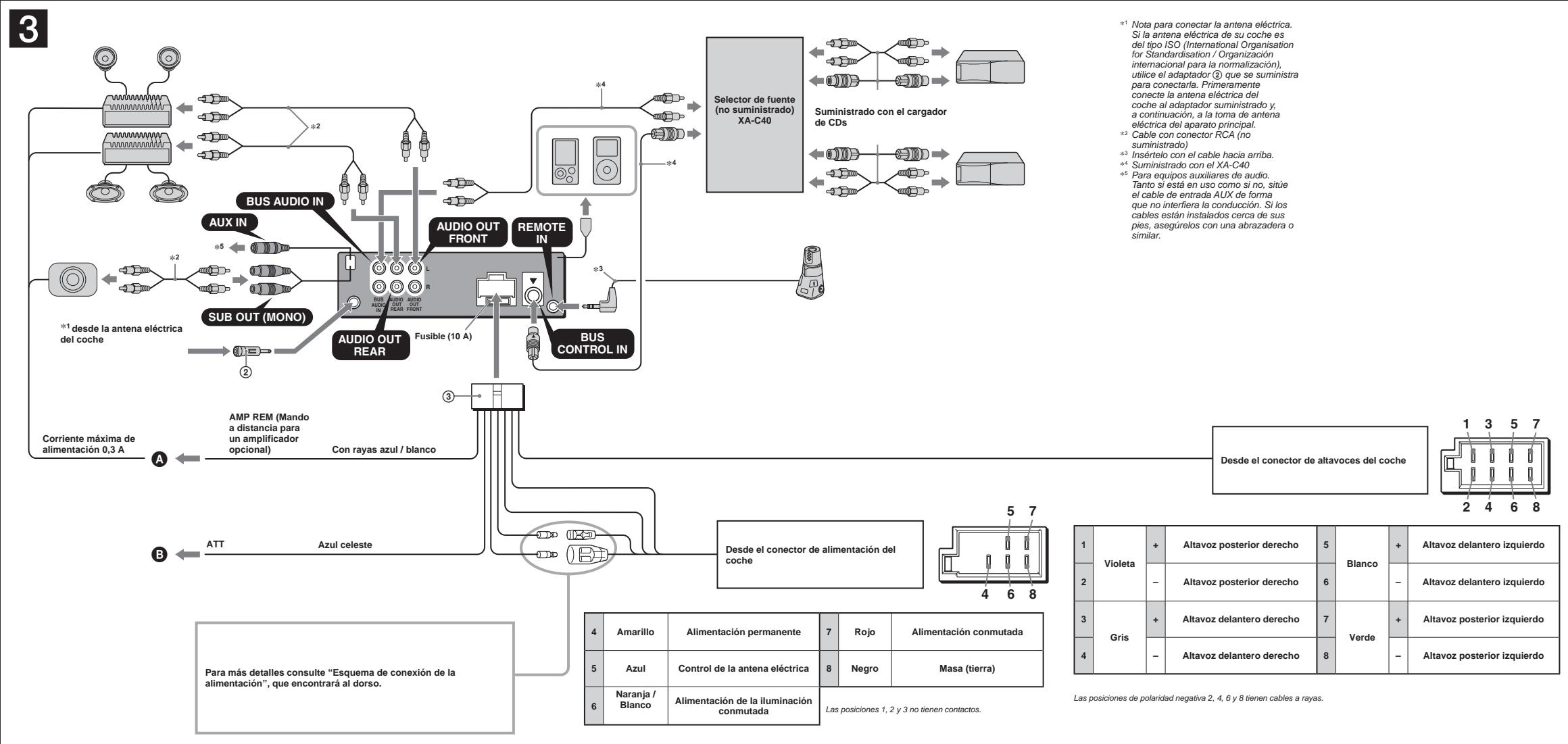

Esquema de conexión 3
A la ENTRADA PARA MANDO A DISTANCIA AMP de un amplificador opcional de potencia
Esta conexión es solamente para amplificadores. La conexión de cualquier otro sistema puede dañar el aparato.
B Al cable interfaz de un teléfono de coche
Advertencia
Si tiene una antena eléctrica sin caja de relés, la conexión de este aparato con el cable de alimentación ③ suministrado, puede dañar la antena.
Notas sobre los cables de alimentación y suministro
- El cable de control de la antena eléctrica motorizada (azul suministra +12 Vcc al encender el sintonizador, o cuando se activan las funciones AF (Frecuencia alternativa) o TA (Anuncio de tráfico).
- Si su automóvil tiene una antena eléctrica FM/MW/LW incorporada en la luneta trasera o en un cristal lateral, empalme el cable de control de la antena eléctrica (azul) o el cable de entrada de alimentación accesoría (rojo), al terminal de alimentación del potenciador de antena eléctrica existente Para más detalles, consulte a su proveedor.
- Con este aparato no se puede utilizar una antena eléctrica sin caja de relés.
Conexión para la conservación de la memoria Cuando está conectado el cable amarillo de entrada de alimentación, ésta se suministrará permanentemente al circuito de la memoria, incluso cuando se cierra el interruptor del contacto del coche.
Notas sobre la conexión de los altavoces - Antes de conectar los altavoces, apague el aparato. - Utilice altavoces con una impedancia de 4 a 8 Ohmios y con una capacidad de potencia adecuada, para evitar su deterioro - No conecte los terminales del sistema de altavoces al chasis del coche, ni los terminales de los altavoces de la derecha a los de la izquierda.
- No conecte el cable de masa de este aparato al borne negativo (–) del terminal del altavoz. - No intente conectar los altavoces en paralelo
- No intente conectar los altavoces en paralicio. - Conecte únicamente altavoces pasivos. Conexión de altavoces activos
La conexión de altavoces activos (con amplificadores incorporados) a los terminales de altavoz, puede dañar el aparato.
- Para evitar un mal funcionamiento, no utilice los cables de los altavoces incorporados instalados en su coche, si el aparato comparte un conector negativo (−) común para los altavoces de la derecha y los de la izquierda.
- No conecte entre si los cables de altavoces del aparato
Nota sobre la conexión
Si el altavoz y el amplificador no están correctamente conectados, aparece "Failure" (Avería) en la pantalla. En ese caso, verifique la conexión entre el altavoz y el amplificador y corrijiala.
4
→
→
5 A 1
2
3
B
B
- Escoja cuidadosamente el lugar de instalación, de forma que el aparato no interfiera las maniobras habituales de la conducción.
- Evite instalar el aparato en áreas sujetas a polvo, suciedad, excesivas vibraciones o altas temperaturas, como podría ser a pleno sol o cerca de los conductos de calefacción.
- Utilice solamente el material de montaje suministrado, para conseguir una instalación sólida y segura.
Reglaje del ángulo de montaje
Ajuste el ángulo de montaje a menos de 45°

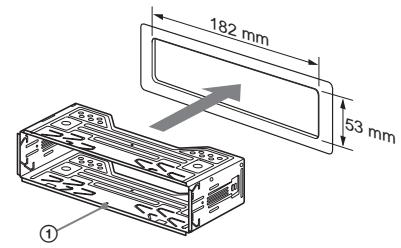

Ejemplo de montaje 5
1

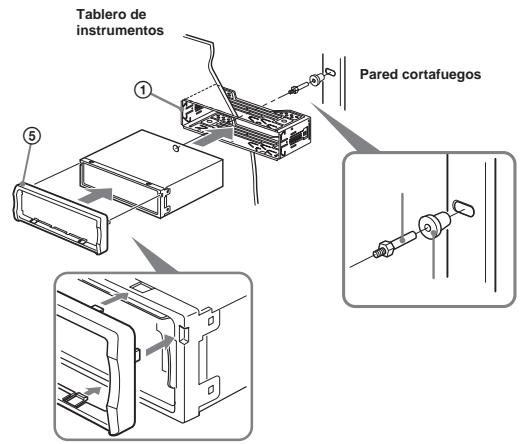

5-A Instalación en el salpicadero Notas
- En caso necesario, doble estas lengüetas hacia fuera para conseguir una fijación segura (5 -2). - Asegúrese de que los 4 enganches de cierre del marco de protección ⑤ estén debidamente acoplados a las ranuras correspondientes del aparato (5 -3).

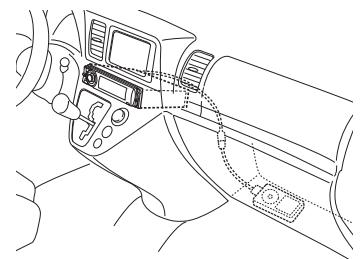

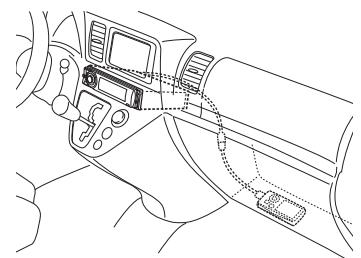

5-B Instalación de un aparato USB o un iPod Notas
- Asegúrese de que el aparato USB esté colocado donde no obstruya la conducción, tal como la guantera del coche, etc. - La longitud del cable de conexión USB es de 1,5 m. Instale el aparato USB dentro del alcance del cable de conexión USB.

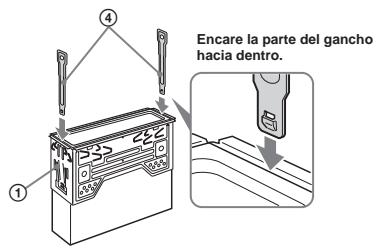

Extraer el soporte 4
Forma de extraer y colocar el panel frontal 6
Antes de instalar el aparato, sepárelo del soporte ①.
1 Inserte a la vez ambas llaves de extraer ④ entre el aparato y el soporte ①, hasta que suene un chasquido.
2 Tire del soporte ① hacia abajo, luego tire de la unidad hacia arriba para separarlo.
Antes de instalar el aparato, saque el panel frontal

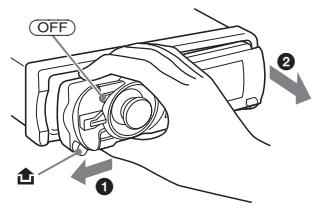

6-A Para extraerlo
Antes de sacar el panel frontal, no olvide pulsar OFF (Apagar). Pulse y, seguidamente, deslice el panel frontal hacia la izquierda y tire suavemente del mismo hacia usted.

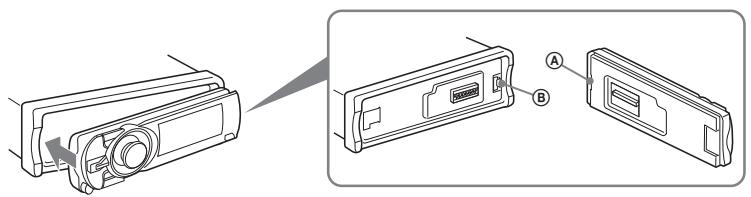

6-B Para colocarlo
Introduzca el agujero Ⓐ del panel frontal en el husillo B del aparato, tal como se ilustra, y, a continuación, presione sobre el lado izquierdo hacia dentro.
Advertencia para el caso de que el conmutador de arranque de su coche no tenga la posición ACC
Asegúrese de activar la función Auto Off (Apagado automático). Para más detalles, consulte las Instrucciones de uso suministradas.
Después de cerrar el aparato, éste se apagará automáticamente en el plazo de tiempo ajustado, lo cual previene la descarga de la batería.
Si usted no ha activado la función Auto Off, pulse
sostenidamente (OFF) hasta que desaparezca la visualización en pantalla, cada vez que apague el motor.
Botón RESET
Cuando haya finalizado la instalación y las conexiones, no se olvide de pulsar el botón RESET con la punta de un bolígrafo o similar, etc., extrayendo previamente el panel frontal.
Esquema de conexión de la alimentación
El conector de alimentación auxiliar puede variar en función del tipo de automóvil. Compruebe el esquema del conector de alimentación auxiliar de su coche, con el fin de asegurarse de que las conexiones se correspondan correctamente. Existen tres tipos básicos (vea la ilustración aquí debajo). Es posible que tenga que cambiar las posiciones de los cables rojo y amarillo en el cable de conexión de la alimentación estereofónica del coche.
Después de haber emparejado correctamente las correspondientes conexiones con los cables de alimentación conmutada, conecte el aparato a la alimentación de potencia del coche. Si tiene alguna duda o problema para conectar este aparato, y que no estén explicados en este manual, consulte por favor al distribuidor de su automóvil.
Conector de alimentación auxiliar
a
| 4 | Amarillo | Alimentación permanente | 7 | Rojo | Alimentación conmutada |
b
| 4 | Amarillo | Alimentación conmutada | 7 | Rojo | Alimentación permanente |
C
el coche sin posición ACC
