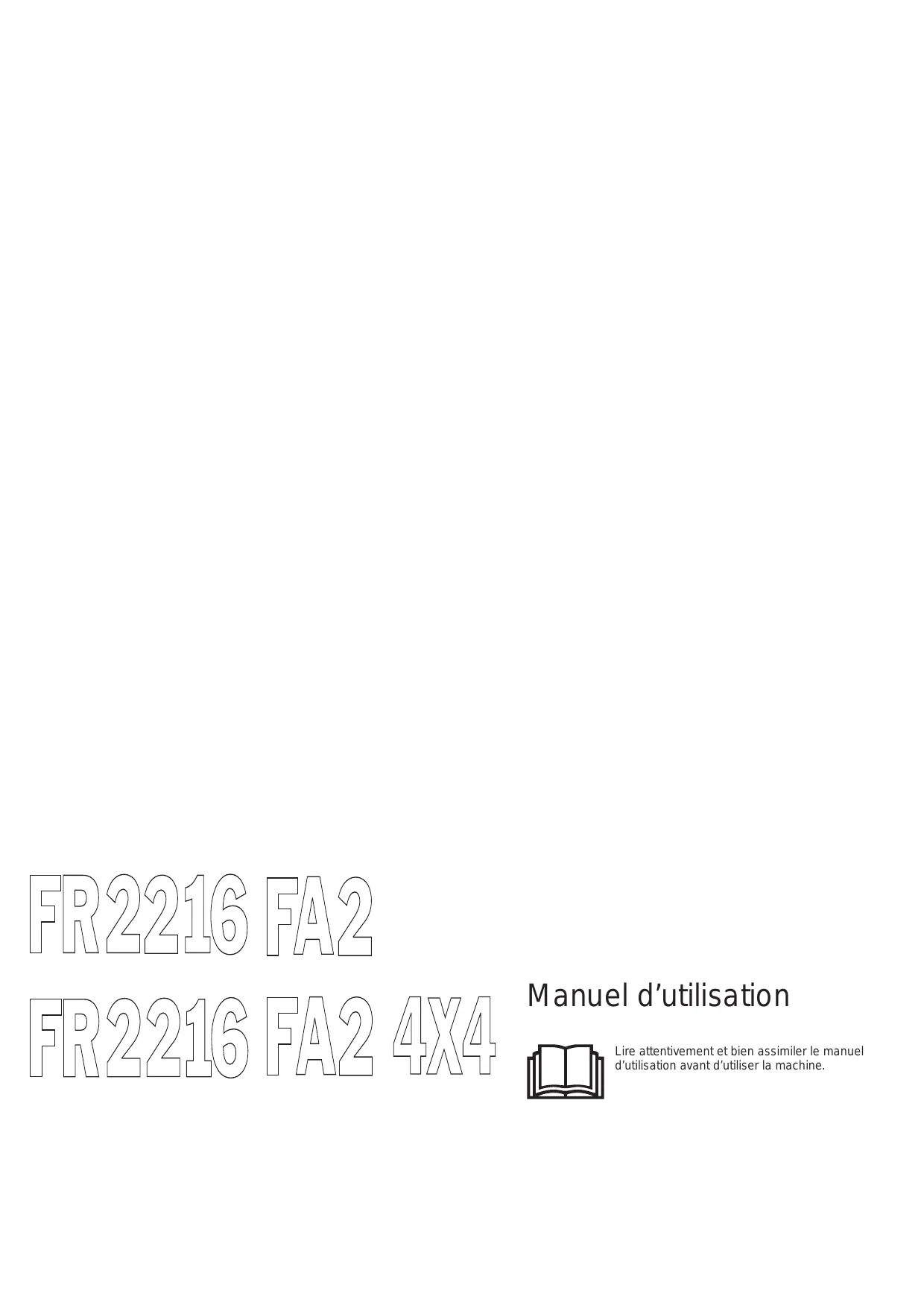

Retrouvez gratuitement la notice de l'appareil FR 2216 FA2 JONSERED au format PDF.
Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice FR 2216 FA2 - JONSERED et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FR 2216 FA2 de la marque JONSERED.
QUELS SONT LES COMPOSANTS? Emplacement des commandes INSTRUCTIONS DE SÉCURITÉ Instructions de sécurité Conduite dans les pentes Enfants Entretien Transport PRÉSENTATION Présentation Unité de coupe Levier de levage de l’unité de coupe Levier de réglage de la hauteur de coupe Siège Remplissage de carburant Commande de débrayage Conduite Avant le démarrage Démarrer le moteur Démarrage d’un moteur avec batterie faible Conduite de la tondeuse autoportée Conseils pratiques pour tondre Arrêt du moteur Entretien Schéma d’entretien Nettoyage Démontage des carters et des ailes de la tondeuse autoportée Silencieux Contrôle et réglage des câbles de direction Réglage du frein de stationnement Réglage du câble d’accélération Contrôle et réglage du câble de starter Changement de l’huile moteur Changement du filtre à air Contrôle du filtre à air de la pompe d’alimentation Système d’allumage Contrôle du système de sécurité Fusible principal
Contrôle du parallélisme de l’unité de coupe Réglage du parallélisme de l’unité de coupe Position d’entretien du groupe de coupe Contrôle des couteaux Retrait du bouchon Mulching Graissage Contrôle du niveau d’huile du moteur Remplacement de l’huile moteur Remplacement du filtre à huile Contrôle du niveau d’huile de la transmission Graissage du tendeur de courroie Graissage général Graissage des paliers des roues avant Plan de recherche de pannes Remisage Remisage hivernal Protection Si vous vendez votre Frontrider, n’oubliez pas de remettre son mode d’emploi à son nouveau propriétaire. Le dernier chapitre du mode d’emploi est un journal d’entretien. Assurez-vous de le garder à jour et d’y inscrire tous les travaux d’entretien et de réparation. Vous contribuerez ainsi à réduire les coûts liés à l’entretien saisonnier de la machine et à augmenter son prix d’occasion. Munissezvous de ce mode d’emploi lorsque vous déposez la Frontrider à l’atelier pour des travaux d’entretien.
Contrôler les règles de circulation en vigueur avant toute conduite ou transport sur la voie publique. En cas de transport, toujours utiliser les dispositifs de tension agréés et vérifier que la machine est bien attachée.
Si votre machine est équipée d'un hydrostat, vous ne pouvez la remorquer que sur des distances extrêmement courtes et à basse vitesse, et ce afin de ne pas endommager l'hydrostat. Le transfert de la puissance doit être déconnecté en cas de remorquage, voir les instructions du chapitre Commande de débrayage.
Cette machine est conçue pour couper l'herbe sur une surface dégagée et régulière. De plus, il existe un certain nombre d'accessoires recommandés par le fabricant, qui étendent les champs d'application de la machine. Pour obtenir davantage d'informations sur ces accessoires, veuillez prendre contact avec votre revendeur. Il convient de n'utiliser la machine qu'avec un équipement recommandé par le fabricant. C'est la raison pour laquelle toute autre utilisation est inappropriée. Toute autre utilisation est considérée comme contraire à l’utilisation prévue. On respectera fidèlement les conditions d’exploitation, d’entretien et de réparation indiquées par le fabricant. Cette machine ne doit être utilisée, entretenue et réparée que par des personnes averties de ses caractéristiques et connaissant les mesures de sécurité appropriées. On respectera en permanence les mesures de prévention d’accidents et toutes les autres réglementations en matière de sécurité et de médecine du travail, ainsi que toutes les règles relatives à la circulation routière. Toute modification arbitraire apportée à cette machine annule la responsabilité du fabricant vis-à-vis des dommages ou blessures pouvant en résulter.
Les produits Husqvarna sont vendus partout dans le monde et vous assurent à vous, le client, de recevoir une aide et un service de qualité optimale. Et ce, afin que nos clients bénéficient en permanence des meilleurs conditions de service et de conseils qui soient. Ainsi, avant sa livraison, votre machine aura été controllée et mise au point par votre revendeur. Reportez-vous au certificat apparaissant dans le journal d’entretien de ce mode d’emploi. Pour tout besoin de pièces de rechange ou de conseils concernant l’entretien, la garantie, etc., adressez-vous à:
Le numéro de série de la machine.
Régler le groupe pour que la hauteur du bord arrière soit de 2 à 4 mm / 1/8” supérieure à celle du bord avant. Ajustez la hauteur de coupe de l'unité de coupe de façon à ce que la tige de raccordement soit tendue à la hauteur de coupe la plus basse.
La marche arrière. La mise en marche des couteaux. L’interrupteur de sécurité du siège. L’interrupteur de sécurité du levier de levage. Interrupteur de sécurité des pédales de la transmission hydrostatique. 11 Contrôler le régime du moteur Voir le chapitre Caractéristiques techniques. 12 Vérifier que les roues avant et arrière sont synchrones. (Machines 4x4 uniquement) Voir le manuel d'atelier. 13 Aviser le client concernant les points suivants: Nécessité et avantages de suivre le schéma d’entretien. L’impact de l’entretien et de la tenue d’un journal d’entretien sur le prix d’occasion de la machine. Domaine d’utilisation du groupe de coupe Mulching. Remplir le certificat de vente, etc. Service de livraison effectué. Aucune annotation restante. Certifié:
Ces symboles se retrouvent sur la tondeuse autoportée et dans le mode d’emploi.
Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine. Débrayage Ce produit est conforme aux directives CE en vigueur.
Conduisez très lentement sans le groupe de coupe
Frein Marche arrière Instruction de démarrage Marche avant Contrôler le niveau d’huile de la transmission
13 Bouchon du réservoir de carburant 14 Verrouillage du carter 15 Batterie 16 Levier de débrayage de l’arbre d’entraînement arriere
Ne jamais prendre de passagers. La machine est destinée à une utilisation purement individuelle. être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.
La conduite dans les pentes est une des opérations comportant le plus grand risque de perte de contrôle ou de retournement de la machine, ce qui peut entraîner des blessures graves voire la mort. Toutes les pentes exigent la plus grande prudence. Si le conducteur ne peut pas monter la pente en marche arrière ou s’il ne se sent pas en sécurité, il doit renoncer à tondre. INFORMATION IMPORTANTE Ne pas descendre une pente avec l’unité relevée.
Enclenchez le frein de stationnement et tendez les courroies de tension autour des parties fixes de la machine, comme le cadre ou le wagon arrière. Sécurisez la machine en tendant les courroies vers l'arrière et l'avant de la machine respectivement. Placez les sabots d'arrêt devant et derrière les roues arrière. •
Pour serrer le frein de stationnement,
La transmission de puissance du moteur est assurée par une boîte de vitesses hydrostatique qui permet une variation progressive de la vitesse à l’aide de pédales.
La commande des gaz règle le régime moteur et, par là même, la vitesses de rotation des couteaux. Pour augmenter ou diminuer le régime moteur, amenez le levier soit en avant, soit en arrière.
Unité de coupe FR 2216FA2 et FR 2216FA2 4x4 peuvent être équipés de deux différentes unités de coupe.
Le starter est utilisé en cas de démarrage à froid pour fournir un mélange de carburant plus riche au moteur. Lors d’un démarrage à froid, tirez le levier en arrière au maximum.
La vitesse de la machine se règle progressivement avec deux pédales: la pédale (1) pour la marche avant et la (2) pour la marche arrière. Pour la marche avant, utilisez la pédale (1) et pour la marche arrière la pédale (2).
Le levier est utilisé pour mettre le groupe de coupe en position de transport ou de coupe. Si le levier est tiré vers l’arrière, l’unité est alors relevée et les couteaux s’arrêtent automatiquement de tourner (position de transport).
Ne pas remplir complètement le réservoir laisser au moins 2,5 cm (1“) pour la dilatation.
Pour le réglage, amenez le levier sous le bord avant du siège à gauche le siège peut ensuite être déplacé vers l’avant ou vers l’arrière pour obtenir la position désirée.
Le moteur doit être utilisé avec une essence sans plomb d'au moins 85 octanes (pas de mélange essence-huile). De l’essence d’alkylat, respectueuse de l’environnement, est recommandée. Ne pas utiliser d’essence contenant du méthanol.
Si l’on essaie de conduire la machine avec la commande de débrayage sortie, elle ne se déplace pas. Si une des commandes est sortie, l’entraînement de l’essieu correspondant est perdu. Pousser les commandes sur leurs positions d’extrémité. Ne pas utiliser les positions intermédiaires.
FR 2216 FA2 4X4 comporte une commande pour l’arbre d’entraînement avant et une pour l’arbre d’entraînement arriere. IMPORTANT! Toujours conduire la machine avec les deux commandes de débrayage enfoncées. •
Réglez le siège à la position désirée.
Lorsque le moteur démarre, relâcher immédiatement la clé de contact en position neutre.
Si les batteries sont trop faibles pour démarrer le moteur, elles doivent être rechargées. Si des câbles sont utilisés pour un démarrage d’urgence, procéder comme suit: INFORMATION IMPORTANTE La tondeuse est équipée d’un système de 12 volts avec terre négative. L’autre véhicule doit aussi comporter un système de 12 volts avec terre négative. Ne pas utiliser la batterie de la tondeuse pour démarrer d’autres véhicules.
Le câble d’allumage a été débranché de la bougie. Le frein de stationnement n’est pas serré. Le groupe de coupe n’est pas débrayé.
Ne pas diriger le jet vers les composants électriques ou les paliers. Ne pas arroser les surfaces chaudes telles que le moteur et le système d’échappement. Après le nettoyage, il est recommandé de démarrer le moteur et de faire tourner l’unité de coupe pendant un moment afin que l’eau restante soit évacuée. Si nécessaire, graisser la machine après le nettoyage. Un graissage supplémentaire est recommandé quand les paliers ont été exposés à un produit de dégraissage ou au jet d’eau. IMPORTANT! Éviter de rincer avec de l’eau sous haute pression ou de la vapeur. L’eau risque de pénétrer dans les paliers et dans les raccords électriques. Une corrosion peut attaquer ces composants et donner lieu à des perturbations du fonctionnement. L’ajout d’un produit de nettoyage aggrave les dommages.
Contrôler régulièrement que le silencieux est entier et qu’il est attaché correctement.
Capot de moteur Pour effectuer l’entretien du moteur, rabattre le capot du moteur. Rabattez le siège vers l'avant, desserrez le verrou d'accrochage sous le siège et rabattez le couvercle vers l'arrière.
Ne jamais utiliser une machine dont le silencieux est défectueux.
Capot avant Desserrez l’agrafe qui retient le carter avant et déposez le carter. Contrôle et réglage des câbles de direction La direction est commandée par des câbles. Après un certain temps de conduite, ces câbles peuvent se détendre et donc modifier le réglage de la direction. French
Réglage du frein de stationnement
Appliquer et verrouiller le frein de stationnement. Si la machine ne reste pas immobile, le frein doit être réglé de la manière suivante:
Remplacer le filtre à carburant monté sur le conduit toutes les 100 heures (une fois par saison) ou plus fréquemment s’il est colmaté.
Si le moteur manque de puissance ou s’il tourne irrégulièrement, il se peut que le filtre à air soit colmaté. C’est pourquoi il est important de remplacer le filtre à air à intervalles réguliers (voir Entretien / Schéma d’entretien pour les intervalles d’entretien corrects). Le remplacement du filtre à air s’effectue de la manière suivante: 1
Si un réglage est nécessaire, procéder comme suit: 1
Remplacer la cartouche du filtre à air si elle est colmatée par la poussière. 6
Ne jamais utiliser d’agent solvant contenant du pétrole, par exemple du kérosène, ou de l’air comprimé pour nettoyer le filtre.
Ne pas utiliser d’air comprimé ou de solvant à base de pétrole pour nettoyer la cartouche. Les filtres ne doivent pas être huilés. Ils doivent être montés à sec. 7
En cas de réutilisation, une bougie doit être serrée de 1/8 de tour après son assise. Une bougie neuve doit être serrée de 1/4 tour après son assise.
Seule la bougie requiert des mesures d’entretien. Bougie recommandée, voir les Caractéristiques techniques. INFORMATION IMPORTANTE Un type de bougie incorrect peut endommager le moteur.
Le fusible principal se trouve dans un porte-fusible autonome sous le couvercle du boîtier de la batterie, devant celle-ci. Type: Type sabre, 15 A.
être propre et ne pas frotter contre la prise d’air de refroidissement. Eviter d’utiliser un autre type de fusible lors du remplacement.
Le fusible a pour fonction de protéger le système électrique. S’il se déclenche à nouveau peu de temps après avoir été remplacé, il s’agit d’un court-circuit qui doit être corrigé avant de remettre en marche la machine.
être réduite à 40 kPa (0,4 bar/5,6 PSI).
Contrôler le parallélisme de l’unité de coupe de la manière suivante: 1
0,6 kp/cm2/ 8,5 PSI. Pour faciliter le nettoyage, la réparation et l’entretien du groupe, il est conseillé de le placer en position d’entretien. La position d’entretien implique que le groupe soit rabattu vers le haut et entreposé en position verticale.
0,6 kp/cm2/ 8,5 PSI. Desserrer les écrous de la barre de parallélisme.
Pour un résultat de coupe optimum, il est important de veiller à ce que les couteaux soient en bon état et bien aiguisés. Vérifier que les vis de fixation des couteaux sont bien serrées.
Contrôler le niveau d’huile dans le moteur quand la tondeuse autoportée est bien horizontale avec le moteur à l’arrêt. Soulever le capot du moteur. Desserrer la jauge, la retirer et la sécher.
Retirer la jauge et lire le niveau d’huile.
Si le niveau se rapproche du repère ADD, remplir d’huile jusqu’au repère FULL de la jauge. 6
Si nécessaire, effectuer un remplissage d’appoint pour que le niveau de l’huile atteigne le repère FULL sur la jauge.
Le filtre à huile doit être remplacé toutes les 100 heures d’utilisation. Tourner le filtre dans le sens contraire des aiguilles d’une montre pour le retirer.
SJ-CF 5W/30 ou 10W/30 pour toutes les plages de température. L’huile minérale SAE30, classe SF-CC, peut être utilisée à des températures > +5°C (40°F) Ne pas mélanger différents types d’huile.
L’huile moteur doit être remplacée pour la première fois après 8 heures d’utilisation. Elle doit ensuite être changée toutes les 50 heures d’utilisation. En cas de sollicitation importante ou de températures ambiantes élevées, remplacer toutes les 25 heures.
Contrôle du niveau d’huile de la transmission 1 Graisser de nouveau avec le même type de graisse*. Graisser les câbles de commande et les câbles des commandes avec de l’huile moteur. Effectuer ce graissage régulièrement; si la machine est utilisée tous les jours, le graissage doit être effectué deux fois par semaine. *Les graisses de marques connues (station d’essence, etc.) sont généralement de bonne qualité. Le plus important est que la graisse offre une bonne protection contre la corrosion.
FR 2216 FA2 4X4 Si besoin est, remplissez avec de l'huile moteur entièrement synthétique 10W/50. Le remplacement de l’huile et du filtre doit être effectué par un atelier de réparation autorisé et est décrit dans le Manuel d’atelier.
Sur les Rider avec éjection arrière, le capot avant et des ailes doivent être retirés afin que l’étrier puisse être sorti et la roue déposée. 1
Graissage du tendeur de courroie Le tendeur de courroie doit être graissé régulièrement avec de la graisse au disulfure de molybdène de bonne qualité*. •
INFORMATION IMPORTANTE Contrôler que la bague de blocage se place correctement dans la rainure. *Les graisses de marques connues (station d’essence, etc.) sont généralement de bonne qualité. Le plus important est que la graisse offre une bonne protection contre la corrosion.
Bougie d’allumage défectueuse La connexion de la bougie est erronée ou les câbles ont été inversés Saleté dans le carburateur ou le circuit de carburant Saleté dans le carburateur ou le circuit de carburant
Mauvais contact entre le câble et la borne de la batterie Levier de levage du groupe de coupe en mauvaise position Fusible principal défectueux. Le fusible est placé avant la batterie, sous le carter de batterie. Dispositif d’allumage défectueux Pédales de la transmission hydrostatique pas en position neutre
Saleté dans le carburateur ou le circuit de carburant Carburateur mal réglé Étouffement ou câble d’accélération mal réglé La batterie ne charge pas
Mauvais contact des câbles au niveau des bornes de la batterie
Pression d’air dans les pneus différente à gauche et à droite Vitesse de conduite trop élevée Patinage de la courroie d’entraînement
Faire tourner le moteur pendant au moins 10 minutes après avoir ajouté le stabilisateur, pour que le produit atteigne le carburateur. Ne pas vidanger le réservoir d’essence ni le carburateur après ajout de stabilisateur.
Une révision annuelle ou un réglage général par un atelier agréé vous assure un bon fonctionnement de votre tondeuse autoportée pour la prochaine saison.
Utiliser plutôt du produit de dégraissage ou de l’eau chaude.
Transmission Marque Huile, classe SF-CC Vitesse marche avant, km/h Remarque 3: Niveau de pression sonore conformément à EN 836. Les données reportées pour le niveau de pression sonore montrent une dispersion statistique typique (déviation standard) de 1,2 dB (A). Si la machine peut être équipée de différentes unités de coupe, les niveaux de pression sonore sont indiqués dans l'ordre, en commençant par l'unité de coupe avec l'épaisseur de coupe la plus petite. Remarque 4: Niveau de vibrations conformément à EN 836. Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation standard) de 0,2 m/s2 (volant) et de 0,8 m/s2 (siège).
Informations sur les émissions sonores et la largeur de coupe, se reporter au chapitre ”Caractéristiques techniques” Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-2, EN-836. 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, a établi un rapport d’évaluation de conformité, selon l’annexe VI de la DIRECTIVE 2000/14/CE DU CONSEIL du 8 mai 2000 concernant les émissions sonores dans l’environnement. Les certificats ont les numéros: 01/901/090, 01/901/091 Huskvarna, le 29 décembre 2009
Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : +46-36-146500, déclarons par la présente que le FR2216 FA2 4x4 et le FR2216 FA2 Jonsered à partir des numéros de série de l’année de fabrication 2010 et ultérieurement (l’année est clairement indiquée sur la plaque d’identification et suivie du numéro de série) sont conformes aux dispositions de la DIRECTIVE DU CONSEIL : du 22 juin 1998 ”directive machines” 98/37/CE, annexe IIA. du 15 décembre 2004 ”compatibilité électromagnétique” 2004/108/CEE. du 8 mai 2000 ”émissions sonores dans l’environnement” 2000/14/CE. Informations sur les émissions sonores et la largeur de coupe, se reporter au chapitre ”Caractéristiques techniques” Les normes harmonisées suivantes ont été appliquées: EN ISO 12100-2, EN-836. L’organisme notifié: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, a établi un rapport d’évaluation de conformité, selon l’annexe VI de la DIRECTIVE 2000/14/CE DU CONSEIL du 8 mai 2000 concernant les émissions sonores dans l’environnement. Les certificats ont les numéros: 01/901/090, 01/901/091 Huskvarna, le 13 octobre 2009
