MODE D'EMPLOI HT-SS370 SONY

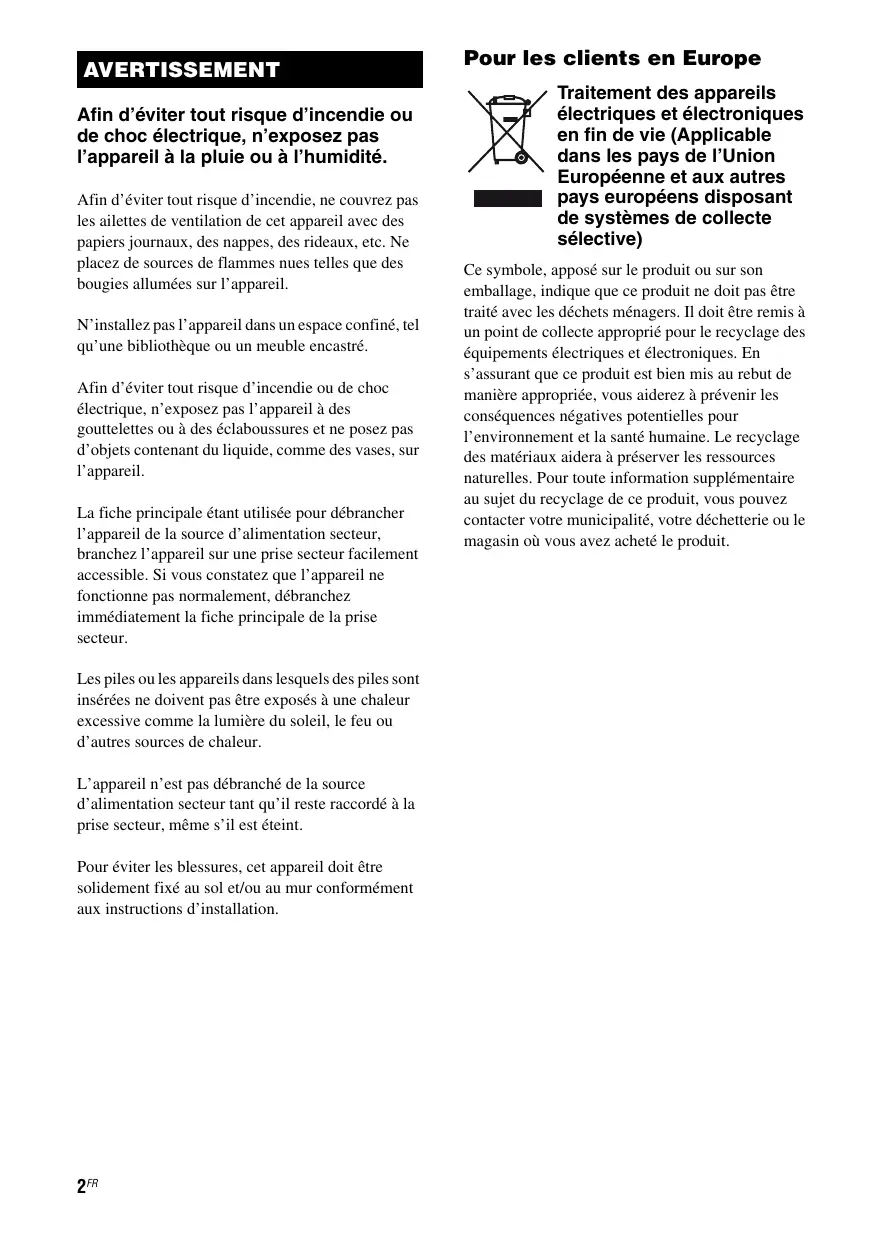

AVERTISSEMENT Afin d’éviter tout risque d’incendie ou de choc électrique, n’exposez pas l’appareil à la pluie ou à l’humidité. Afin d’éviter tout risque d’incendie, ne couvrez pas les ailettes de ventilation de cet appareil avec des papiers journaux, des nappes, des rideaux, etc. Ne placez de sources de flammes nues telles que des bougies allumées sur l’appareil. N’installez pas l’appareil dans un espace confiné, tel qu’une bibliothèque ou un meuble encastré. Afin d’éviter tout risque d’incendie ou de choc électrique, n’exposez pas l’appareil à des gouttelettes ou à des éclaboussures et ne posez pas d’objets contenant du liquide, comme des vases, sur l’appareil. La fiche principale étant utilisée pour débrancher l’appareil de la source d’alimentation secteur, branchez l’appareil sur une prise secteur facilement accessible. Si vous constatez que l’appareil ne fonctionne pas normalement, débranchez immédiatement la fiche principale de la prise secteur. Les piles ou les appareils dans lesquels des piles sont insérées ne doivent pas être exposés à une chaleur excessive comme la lumière du soleil, le feu ou d’autres sources de chaleur. L’appareil n’est pas débranché de la source d’alimentation secteur tant qu’il reste raccordé à la prise secteur, même s’il est éteint. Pour éviter les blessures, cet appareil doit être solidement fixé au sol et/ou au mur conformément aux instructions d’installation. 2FR Pour les clients en Europe Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective) Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit. Elimination des piles et accumulateurs usagés (Applicable dans les pays de l’Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective) Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0.0005% de mercure ou 0.004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l’environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui pour des raisons de sécurité, de performance ou d’intégrité de données nécessitent une connexion permanente à une pile ou à un accumulateur, il conviendra de vous rapprocher d’un service technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l’accumulateur incorporé sera traitée correctement. Pour tous les autres cas de figure et afin d’enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d’utilisation. Rapporter les piles ou accumulateurs usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit. Avis à l’attention des clients : les informations suivantes concernent uniquement les appareils vendus dans les pays appliquant les directives de l’UE. Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité électromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien vouloir vous référer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.

3FR A propos des droits d’auteur A propos de ce manuel

• Les instructions reprises dans ce manuel sont celles des modèles HT-SF470 et HT-SS370. Dans ce manuel, les modèles du code géographique SP1 sont utilisés à des fins d’illustration, sauf mention contraire. Toute différence de fonctionnement est clairement indiquée dans le texte, par exemple, « Modèles du code géographique SP1 uniquement ».
• Les instructions reprises dans ce manuel décrivent les commandes de la télécommande fournie. Vous pouvez également utiliser les commandes de l’ampli-tuner si elles ont un nom identique ou similaire à celles de la télécommande. A propos des codes géographiques Le code géographique de l’ampli-tuner que vous avez acheté figure sur la partie supérieure gauche du panneau arrière (voir l’illustration ci-dessous).

4-XXX-XXX-XX(X) AA

SPEAKERS Code géographique FRONT R FRONT L SUR R SUR L SUBWOOFER CENTER Toute différence de fonctionnement, selon le code géographique, est clairement indiquée dans le texte, par exemple, « Modèles du code géographique AA uniquement ». Cet ampli-tuner intègre la technologie Dolby* Digital et Pro Logic Surround, ainsi que le système DTS** Digital Surround.

• Fabriqué sous licence de Dolby Laboratories. Dolby, Pro Logic et le symbole du double D sont des marques de commerce de Dolby Laboratories. ** Fabriqué sous licence sous les numéros de brevets suivants aux États-Unis : 5 451 942 ; 5 956 674 ; 5 974 380 ; 5 978 762 ; 6 487 535, ainsi que sous d’autres brevets aux États-Unis et dans le monde, déposés et en attente. DTS et DTS Digital Surround sont des marques déposées, et les logos et le symbole DTS sont des marques de commerce de DTS, Inc. © 19962008 DTS, Inc. Tous droits réservés. Cet ampli-tuner intègre la technologie HighDefinition Multimedia Interface (HDMITM). HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d’autres pays. « x.v.Colour » et le logo « x.v.Colour » sont des marques de commerce de Sony Corporation. « BRAVIA » est une marque de commerce de Sony Corporation. « PlayStation » est une marque déposée de Sony Computer Entertainment Inc. « S-AIR » et son logo sont des marques de commerce de Sony Corporation. 4FR Table des matières Déballage ...................................................... 6 Description et emplacement des pièces ........ 8 Préparatifs 1 : Installation des enceintes ....................... 17 2 : Raccordement des enceintes .................. 20 3 : Raccordement d’un téléviseur................ 21 4 : Raccordement d’appareils audio/vidéo............................................. 22 5 : Raccordement des antennes ................... 27 6 : Préparation de l’ampli-tuner .................. 27 7 : Calibrage automatique des réglages appropriés (AUTO CALIBRATION)..... 28 Lecture Mise hors tension de l’ampli-tuner avec le téléviseur (Mise hors tension du système)..................................................47 Utilisation de la fonction Économie d’énergie (Conversion directe du signal HDMI) ....48 Écoute du son du téléviseur via une connexion HDMI (Audio Return Channel) .............49 Sélection du champ sonore spécifique à la scène sélectionnée (Sélection de scène)................................50 Sélection du champ sonore spécifique aux films (Mode Cinéma).......................51 Utilisation de la fonction S-AIR Sélection du champ sonore ......................... 36 Reproduction du son à faible volume (NIGHT MODE).................................... 38 À propos des produits S-AIR ......................51 Configuration d’un produit S-AIR ..............53 Reproduction du son du système dans une autre pièce...............................................57 Stabilisation de la réception S-AIR .............58 Changement de canal pour une meilleure transmission du son ................................59 Utilisation de l’ampli-tuner S-AIR lorsque l’appareil principal S-AIR est en mode de veille ..................................................60 Utilisation du tuner Configuration avancée Écoute d’une radio FM/AM........................ 38 Préréglage des stations de radio .................. 40 Utilisation de la fonction Système de radioguidage (RDS) ............................... 42 (Modèles du code géographique CEL uniquement) Modification des affectations des touches d’entrée...................................................61 Sélections et réglages à l’aide du menu de l’amplificateur ...................................63 Sélection d’un appareil................................ 33 Reproduction du son/des images à partir des appareils raccordés à l’ampli-tuner ........ 34 Utilisation du son surround Fonctions « BRAVIA » Sync Qu’est-ce que « BRAVIA » Sync ?............. 43 Préparatifs pour « BRAVIA » Sync ............ 44 Appareils de lecture dotés de la fonction One-Touch (Lecture une touche) ........... 45 Écoute du son du téléviseur à partir des enceintes raccordées à l’ampli-tuner (Commande du son du système) ............ 46 Déballage Vérifiez que vous avez les éléments suivants dans votre paquet. HT-SF470 uniquement
• Ampli-tuner (STR-KS470) (1)

• Cordons d’enceinte (5, rouge/blanc/gris/bleu/vert)

• Enceintes avant (SS-MSP37F) (2)

• Microphone optimiseur (ECM-AC2) (1)
• Enceinte centrale (SS-CNP37) (1)

• Caches des montants (4) DMPORT

• Télécommande (RM-AAU074) (1)

• Mode d’emploi (ce manuel)
• Guide d’installation rapide Insertion des piles dans la télécommande Insérez deux piles R6 (format AA) dans la télécommande RM-AAU074. Respectez les polarités lors de la mise en place des piles.

• Enceinte centrale (SS-CTB101) (1)

• Cordons d’enceinte (5, rouge/blanc/gris/ bleu/vert)

• Ne laissez pas la télécommande dans un endroit très chaud ou très humide.
• N’utilisez pas de piles neuves avec des piles usagées.
• N’utilisez pas des piles au manganèse avec des piles d’un autre type.
• N’exposez pas le capteur de télécommande aux rayons directs du soleil ou à des appareils d’éclairage. Ceci pourrait provoquer un dysfonctionnement.
• Si vous prévoyez de ne pas utiliser la télécommande pendant un certain temps, retirez les piles pour éviter qu’elles ne fuient et ne se corrodent.
• Lors du remplacement des piles, il est possible que les réglages initiaux des touches de la télécommande soient rétablis. Le cas échéant, recommencez l’affectation des touches (page 61).
• Lorsque l’ampli-tuner ne répond plus à la télécommande, remplacez toutes les piles par des neuves.

• Microphone optimiseur (ECM-AC2) (1)

• Télécommande (RM-AAU074) (1)

• Mode d’emploi (ce manuel)
• Guide d’installation rapide 7FR Description et emplacement des pièces Ampli-tuner Vue avant MASTER VOLUME A ?/1 (marche/ veille) Cette touche permet de mettre l’ampli-tuner sous ou hors tension (pages 28, 34, 62). C Afficheur B Indicateur POWER/ ACTIVE STANDBY S’allume comme suit : Vert : L’ampli-tuner est allumé. Orange : L’ampli-tuner est en mode de veille et la fonction Commande pour HDMI ou le mode de veille S-AIR est activé(e). S’éteint lorsque l’ampli-tuner est en mode de veille et lorsque la fonction Commande pour HDMI et le mode de veille S-AIR sont désactivés. Si la fonction Commande pour HDMI est activée, « PASS THRU » est réglé sur « THRU AUTO » et aucun signal n’est détecté ; l’indicateur s’éteint également. Permet d’afficher l’état actuel de l’appareil sélectionné ou la liste des options pouvant être sélectionnées (page 9). D Indicateur blanc S’allume lorsque l’amplituner et DSPL sont activés pour la fonction DISPLAY (page 67). S’éteint lorsque l’amplituner est en mode de veille ou lorsque DSPL est désactivé pour la fonction DISPLAY.

E SOUND FIELD

Permet de sélectionner le champ sonore (page 36). Permet de sélectionner la source d’entrée pour la lecture (page 33, 34, 35, 39, 40, 41). G Capteur de télécommande Permet de capter les signaux de la télécommande. Permet de régler simultanément le niveau sonore de toutes les enceintes (page 33, 35, 73). Remarque Si l’indicateur POWER/ ACTIVE STANDBY clignote, reportez-vous à la page 78. 8FR À propos des indicateurs sur l’afficheur

S’allume lorsque les signaux au format PCM linéaire (Pulse Code Modulation) sont émis. B NIGHT S’allume lorsque la fonction Mode Nocturne est activée (page 38). I Zone Permet d’afficher le niveau d’affichage sonore, la source d’entrée du message sélectionnée, le signal d’entrée audio, etc. C SLEEP

S’allume lors de l’activation de la minuterie de mise en veille (page 67). D Indicateurs S’allume lorsque le signal numérique est émis. d’entrée HDMI COAX OPT Le signal numérique est émis par la prise HDMI IN. Le signal numérique est émis par la prise COAX IN. Le signal numérique est émis par la prise OPT IN. E Indicateurs S’allume pour indiquer l’état actuel de la station radio (page du tuner 38). TUNED

S’allume lorsque l’ampli-tuner décode des signaux Dolby Digital. Remarque Lorsque vous lisez un disque au format Dolby Digital, vérifiez que vous avez bien effectué des raccordements numériques. K Indicateurs Allume l’un des indicateurs respectifs lorsque l’ampli-tuner Dolby Pro applique un traitement Dolby Logic Pro Logic aux signaux 2 canaux pour l’émission des signaux du canal central et des canaux surround. PLII Lorsqu’une station radio est reçue. Lorsque la diffusion se fait en mode stéréo. F S-AIR S’allume lors du raccordement de l’émetteur S-AIR (non fourni). G MUTING S’allume lorsque la fonction de coupure de son est activée. H DTS S’allume lorsque l’ampli-tuner décode des signaux DTS. Remarque Lorsque vous lisez un disque au format DTS, vérifiez que vous avez bien effectué des raccordements numériques. suite 9FR Panneau arrière

DIGITAL ANTENNA EZW-T100

Permet de raccorder un émetteur sans fil (non fourni) (page 53). Prise DMPORT Permet de raccorder un adaptateur DIGITAL MEDIA PORT (page 22). C DMPORT

D AUTO CALIBRATION

Permet de raccorder un microphone optimiseur fourni pour la fonction Auto-calibration (page 29). Permet de raccorder les enceintes fournies et le caisson de graves (page 20). Permettent de raccorder un lecteur Super Audio CD, un lecteur CD, etc. (page 21, 22). Permet de raccorder un tuner satellite, etc. (page 26). Prises HDMI Permettent de IN/OUT raccorder un lecteur DVD, un tuner satellite ou un lecteur de disques Blu-ray. L’image est émise vers un téléviseur ou un projecteur tandis que le son peut être émis depuis un téléviseur ou/et des enceintes raccordées à l’ampli-tuner (page 24). Permet de raccorder l’antenne fil FM fournie (page 27). Permettent de raccorder l’antenne cadre AM fournie (page 27). Remarques concernant les touches SHIFT (Q) et TV (R) Télécommande Vous pouvez utiliser la télécommande RM-AAU074 fournie pour commander l’ampli-tuner et les appareils audio/vidéo Sony que la télécommande est programmée pour commander (page 61). Touche SHIFT (Q) Maintenez enfoncée la touche SHIFT (Q), puis appuyez sur la touche rose de votre choix. Exemple : maintenez enfoncée la touche SHIFT (Q), puis appuyez sur ENTER (E). DMPORT TUNER RM-AAU074 ENTER

Touche TV (R) Maintenez enfoncée la touche TV (R), puis appuyez sur la touche jaune pour commander le téléviseur. Exemple : maintenez enfoncée la touche TV (R), puis appuyez sur PROG+ (P).

suite 11FR Opérations de base Utilisation du tuner

Touche de la télécommande Fonction B ?/1 Cette touche permet de (marche/veille) mettre l’ampli-tuner sous ou hors tension. Pour éteindre tous les appareils Sony, appuyez simultanément sur ?/1 (B) et sur AV ?/1 (A) (SYSTEM STANDBY). C Touches d’entrée (VIDEO*)

K AMP MENU

V/v/B/b Ces touches permettent de sélectionner l’appareil que vous souhaitez utiliser. Les touches ont été affectées par défaut aux produits Sony. Il est possible de modifier l’affectation des touches en suivant les étapes de la section « Modification des affectations des touches d’entrée » à la page 61. Cette touche permet d’afficher le menu de l’ampli-tuner. Appuyez sur V, v, B ou b pour sélectionner les options de menu. Appuyez ensuite sur pour valider la sélection. P SOUND FIELD Ces touches permettent de sélectionner un champ sonore.

Cette touche permet d’activer la fonction de coupure de son. Appuyez de nouveau sur la touche pour rétablir le son. Ces touches permettent de régler simultanément le niveau sonore de toutes les enceintes. Touche de la télécommande Fonction D Touches numériques (numéro 5*) Maintenez enfoncée la touche SHIFT (Q), puis appuyez sur les touches numériques (D) pour prérégler/syntoniser les stations préréglées. E ENTER Maintenez enfoncée la touche SHIFT (Q), puis appuyez sur ENTER (E) pour valider la sélection. F MEMORY Cette touche permet de sauvegarder une station.

G D.TUNING

Cette touche permet d’accéder au mode de syntonisation directe. I DISPLAY Permet d’afficher des informations pendant la fonction TUNER.

Cette touche permet de sélectionner une option de menu et de valider la sélection.

N MENU/HOME

Cette touche permet d’afficher le menu du tuner. O PRESET +/– Cette touche permet de sélectionner une station préréglée. TUNING +/– Ces touches permettent de rechercher une station. Utilisation de DMPORT Touche de la télécommande Fonction O ./> Permet de passer à la plage suivante/précédente. m/M Effectue une recherche rapide vers l’avant ou vers l’arrière. Touches de mode de lecture. N* (lecture)/ X (pause, appuyez à nouveau sur cette touche pour reprendre une lecture normale)/ x (arrêt) 12FR Pour commander l’appareil

Appuyez sur l’une des touches d’entrée (TV, BD, DVD ou SAT/ CATV) (C) pour sélectionner l’appareil que vous souhaitez utiliser. L’appareil affecté à la touche d’entrée sélectionnée devient alors disponible.

En vous reportant au tableau suivant, appuyez sur la touche correspondant à l’opération. Opérations communes Touche de la télécommande Fonction A TV ?/1 Cette touche permet AV ?/1 d’allumer ou d’éteindre le (marche/veille) téléviseur Sony ou les appareils audio/vidéo que la télécommande est programmée pour commander (page 61). Appuyez simultanément sur ?/1 (B) et TV ?/1/AV ?/1 (A) pour éteindre l’amplituner et les autres appareils que la télécommande est programmée pour commander (SYSTEM STANDBY). D Touches numériques (numéro 5*) Maintenez enfoncée la touche SHIFT (Q), puis appuyez sur les touches numériques (D) pour sélectionner directement les canaux et les plages. E ENTER Maintenez enfoncée la touche SHIFT (Q), puis appuyez sur ENTER (E) pour valider la sélection. J Touches de couleur Lorsqu’elles sont disponibles, ces touches permettent d’afficher un guide de fonctionnement sur l’écran du téléviseur. Suivez les instructions du guide de fonctionnement pour effectuer l’opération de votre choix. Touche de la télécommande Fonction

Cette touche permet de sélectionner une option de menu et de valider la sélection.

V/v/B/b Pour commander le téléviseur Maintenez enfoncée la touche TV (jaune) (R), puis appuyez sur la touche jaune pour commander le téléviseur. Touche de la télécommande Fonction D Touches numériques (numéro 5*) Ces touches permettent de sélectionner un canal. Appuyez sur ENTER (E) pour changer immédiatement de canal.

Revient à la dernière chaîne ayant été regardée (pendant plus de cinq secondes). (Chaîne précédente) I DISPLAY – Permet d’afficher les informations sur le téléviseur sur son écran (affiche le numéro de canal actuel, etc.) – Appuyez sur AMP MENU (K), puis sur DISPLAY (I) pour afficher les informations sur le flux d’entrée du téléviseur lorsque celui-ci est raccordé via la prise TV OPT IN. En mode numérique : permet (Info/Affichage d’afficher de brèves du texte) informations sur le programme en cours de visionnage. En mode analogique : permet d’afficher des informations telles que le numéro de canal actuel et le format de l’écran. En mode texte : permet d’afficher des informations masquées (ex. : les réponses d’un quiz). suite 13FR Touche de la Fonction télécommande Touche de la Fonction télécommande Cette touche permet d’accéder à différentes options de visualisation et de faire des modifications/ réglages en fonction de la source et du format de l’écran. wj THEATRE

N MENU/HOME

Cette touche permet de sélectionner des canaux ou des sources d’entrée et de modifier les réglages de votre téléviseur. En mode TV : ces touches permettent de sélectionner la chaîne suivante (+) ou précédente (–). En mode texte : ces touches permettent de sélectionner la page (c) suivante ou précédente (C). Cette touche permet de sélectionner automatiquement les réglages d’image les mieux adaptés aux films lors du raccordement d’un téléviseur Sony compatible avec la fonction THEATRE. Par ailleurs, le son bascule automatiquement sur la sortie audio de cet ampli-tuner lors du raccordement du téléviseur et de l’ampli-tuner avec la connexion HDMI, et la fonction Commande pour HDMI est activée.

En mode TV : cette touche permet de sélectionner le signal d’entrée du téléviseur. En mode texte analogique : cette touche permet de conserver la page actuelle.

(Coupure de son) Cette touche permet d’activer la fonction de coupure de son.

(Sélection de l’entrée/ Maintien du texte) Ces touches permettent de régler le niveau sonore. Pour commander le lecteur/ enregistreur DVD, le lecteur/ enregistreur de disques Blu-ray Cette touche permet de revenir à l’écran précédent de tout menu affiché. Touche de la télécommande Fonction

(Guide) Cette touche permet d’afficher le guide lorsque vous regardez une chaîne analogique ou numérique.

• (Audio) Cette touche permet de sélectionner le son de l’enceinte pour une diffusion en stéréo ou bilingue. Bascule sur d’autres angles de visualisation lorsque des séquences en multi-angle sont enregistrées sur un disque Blu-ray ou un DVD.

– Permet d’afficher les informations relatives à la lecture. – Appuyez sur AMP MENU (K), puis sur DISPLAY (I) pour afficher les informations sur le flux d’entrée du disque Blu-ray ou du DVD. Cette touche permet d’accéder à différentes options de visualisation et de faire des modifications/ réglages en fonction de la source et du format de l’écran. Permet de basculer en mode numérique. Permet de basculer en mode analogique. Affiche le texte. Touche de la Fonction télécommande Cette touche permet d’afficher le menu. Touche de la télécommande Fonction

N MENU/HOME

N MENU/HOME

O . Cette touche permet de sauter un chapitre. Cette touche permet d’afficher le menu. O ./>

Cette touche permet de passer au chapitre disponible suivant. Ces touches permettent de spécifier le chapitre ou la plage précédent(e) ou suivant(e). m/M Appuyez sur cette touche au cours de la lecture pour effectuer une recherche rapide vers l’avant ou vers l’arrière sur le disque. N* (lecture)/ Touches de mode de lecture. X (pause, appuyez à nouveau sur cette touche pour reprendre une lecture normale)/ x (arrêt) m/M Appuyez sur cette touche au cours de la lecture pour effectuer une recherche rapide vers l’avant ou vers l’arrière sur le disque. Touches de mode de lecture. N* (lecture)/ X (pause, appuyez à nouveau sur cette touche pour reprendre une lecture normale)/ x (arrêt)

Y TOP MENU

Cette touche permet d’afficher le menu principal ou le menu du disque. Cette touche permet de revenir à l’écran précédent de tout menu affiché.

Cette touche permet d’afficher le guide lorsque vous regardez une chaîne analogique ou numérique. Pour commander le SAT/CATV Touche de la télécommande Fonction Cette touche permet de sélectionner le son de l’enceinte pour une diffusion en stéréo ou bilingue. I DISPLAY – Permet d’afficher des informations pendant la fonction SAT/CATV. – Appuyez sur AMP MENU (K), puis sur DISPLAY (I) pour afficher les informations sur le flux d’entrée du tuner satellite ou du tuner TV par câble.

N MENU/HOME

Cette touche permet d’afficher le menu.

Cette touche permet d’afficher le menu du guide.

(Soustitrage) Cette touche permet de sélectionner la langue du sous-titre lorsque des soustitres multilingues sont enregistrés sur un disque Blu-ray ou un DVD.

POP UP/MENU

Y TOP MENU

Cette touche permet d’afficher le menu principal

POP UP/MENU

ou le menu du disque. Z CLEAR Permet d’effacer une erreur si vous avez appuyé sur une touche numérique incorrecte. (Guide)

• Ces touches (numéro 5, VIDEO, , N, PROG +/SOUND FIELD +/c) disposent de points tactiles. Utilisez ces points tactiles comme repères lorsque vous utilisez l’ampli-tuner. suite 15FR Remarques
• Il est possible que certaines fonctions expliquées dans cette section ne soient pas disponibles selon le modèle.
• L’explication ci-dessus est fournie à titre d’exemple uniquement. Par conséquent, selon l’appareil raccordé, l’opération ci-dessus peut être impossible ou fonctionner différemment. Dans ce cas, utilisez la télécommande fournie avec l’appareil. 16FR Préparatifs Préparatifs 1 : Installation des enceintes Cet ampli-tuner vous permet d’utiliser un système d’enceintes 5.1 canaux. Pour profiter pleinement du son surround cinéma multicanal, veillez à raccorder toutes les enceintes (deux enceintes avant, une enceinte centrale et deux enceintes surround), ainsi qu’un caisson de graves (5.1 canaux). Vous pouvez placer vos enceintes comme indiqué ci-dessous. HT-SS370 uniquement AEnceinte avant (gauche) BEnceinte avant (droit) CEnceinte centrale DEnceinte surround (gauche) EEnceinte surround (droit) FCaisson de graves HT-SF470 uniquement Remarques
• Veillez à utiliser les enceintes fournies.
• Pour le modèle HT-SF470, ne vous appuyez pas sur l’enceinte ou elle risquerait de tomber. Conseils
• L’angle A doit être identique.

• Étant donné que le caisson de graves n’émet pas de signaux hautement directionnels, vous pouvez le placer où vous le souhaitez. 17FR Installation des enceintes sur une surface plane HT-SF470 uniquement Avant d’installer l’enceinte centrale et le caisson de graves, assurez-vous de fixer les pieds fournis afin d’éviter les vibrations ou les mouvements, comme indiqué dans l’illustration ci-dessous. Installation des enceintes au mur Vous pouvez installer vos enceintes au mur.

Préparez des vis (non fournies) adaptées au crochet du dos de chaque enceinte. Reportezvous aux illustrations cidessous. 4 mm plus de 25 mm 5 mm Remarque Fixez les petits pieds à l’enceinte centrale et les grands pieds au caisson de graves. 10 mm Crochet situé au dos de l’enceinte Installation des enceintes sur le support d’enceinte Pour une plus grande flexibilité lors du placement des enceintes, il est recommandé d’utiliser le support d’enceinte comme suit. Modèle Support d’enceinte HT-SF470 Fourni. Pour plus d’informations, voir le Guide d’installation rapide fourni. HT-SS370 Support d’enceinte WS-FV11 ou WS-FV10D en option (disponible dans certains pays uniquement). Pour plus d’informations, reportez-vous au mode d’emploi fourni avec le support d’enceinte.

Fixez les vis au mur. Les vis doivent dépasser de 8 mm à 10 mm. HT-SF470 uniquement Pour l’enceinte centrale 160 mm 8 mm à 10 mm Pour les enceintes avant 8 mm à 10 mm 18FR 217 mm Pour les enceintes surround HT-SS370 uniquement Pour l’enceinte centrale 219 mm

• Utilisez des vis adaptées au matériau et à la résistance du mur. Comme les plaques de plâtre sont particulièrement fragiles, fixez fermement les vis à une poutre et fixez-les au mur. Installez les enceintes sur une paroi verticale et plate équipée d’un renforcement.
• Adressez-vous à un magasin de bricolage ou à un installateur pour connaître le matériau du mur ou les vis à utiliser.
• Sony ne peut être tenu responsable de tout accident ou dégât entraîné par une installation incorrecte, une résistance insuffisante du mur, une mauvaise fixation des vis, une catastrophe naturelle, etc.
• Pour le modèle HT-SF470, si vous installez les enceintes au mur, vous n’avez pas besoin de fixer au mur le support d’enceinte fourni. 8 mm à 10 mm Pour les enceintes avant et surround 8 mm à 10 mm

Accrochez les enceintes aux vis. 5 mm 10 mm Arrière de l’enceinte 19FR Préparatifs 100 mm 8 mm à 10 mm Remarques 2 : Raccordement des enceintes Avant de raccorder les cordons, veillez à débrancher le cordon d’alimentation secteur.

SPEAKERS FRONT R FRONT L SUR R SUR L SUBWOOFER Connecteur Tube coloré

A Cordon d’enceinte (fourni) AEnceinte avant (gauche) BEnceinte avant (droit) CEnceinte centrale DEnceinte surround (gauche) EEnceinte surround (droit) FCaisson de graves 20FR CENTER

Remarques sur les cordons d’enceinte

• Le connecteur des cordons d’enceinte est de la même couleur que la prise d’enceinte à raccorder. Pour raccorder un cordon d’enceinte, faites correspondre le connecteur coloré à la prise d’enceinte sur l’amplituner : Connecteur Prise d’enceinte Rouge FRONT R Blanc FRONT L Gris SUR R Bleu SUR L Violet SUBWOOFER Vert CENTER

• Veillez à faire correspondre les cordons d’enceinte aux bornes appropriées des enceintes : – le cordon d’enceinte doté du tube coloré correspond à la borne e et le cordon d’enceinte dépourvu de tube coloré correspond à la borne E (pour HT-SS370). – le cordon d’enceinte avec une rayure correspond à la borne E et le cordon d’enceinte dépourvu de rayure correspond à la borne e (pour HT-SF470). Pour raccorder les enceintes correctement Caractère sur l’étiquette de Type l’enceinte d’enceinte HT-SF470 HT-SS370

SUR L Surround gauche

SUR R Surround droit

3 : Raccordement d’un téléviseur En raccordant la prise HDMI OUT à un téléviseur, vous pouvez voir l’image de l’entrée sélectionnée. Avant de raccorder les cordons, veillez à débrancher le cordon d’alimentation secteur. Téléviseur Signal audio

• L’étiquette de cette enceinte ne comporte aucun caractère. Pour plus d’informations sur le type d’enceinte, reportez-vous à la page 6 (pour HT-SF470) ou page 7 (pour HT-SS370).

ANTENNA DIGITAL EZW-T100

l : Sens du signal A Cordon audio (non fourni) B Cordon optique numérique (non fourni) C Câble HDMI (non fourni) Sony vous recommande d’utiliser un câble HDMI agréé ou un câble HDMI Sony.

• Lorsque vous utilisez la fonction Audio Return Channel (ARC), le signal audio est émis à partir du téléviseur vers l’ampli-tuner. suite 21FR Préparatifs Vérifiez le type d’enceinte en vous reportant à l’étiquette de l’enceinte située sur son panneau arrière. Il n’est pas nécessaire de raccorder tous les cordons. Raccordez les cordons audio et vidéo correspondant aux prises de vos appareils. Connexion Pour A ou B émet le son du téléviseur via les enceintes raccordées à l’amplituner. Veillez à couper le volume du téléviseur ou à activer la fonction de coupure du son du téléviseur.

émet l’image vers un téléviseur tandis que le son peut être émis depuis un téléviseur et/ou des enceintes raccordées à l’amplituner. Si le téléviseur est compatible avec la fonction Audio Return Channel (ARC), le son du téléviseur peut être émis via les enceintes raccordées à l’ampli-tuner sans raccorder A ni B. Pour plus d’informations, reportez-vous à la section « Écoute du son du téléviseur via une connexion HDMI (Audio Return Channel) » (page 49). Veillez à couper le volume du téléviseur ou à activer la fonction de coupure du son du téléviseur. Remarques

• Veillez à mettre l’ampli-tuner sous tension lorsque les signaux vidéo et audio d’un appareil de lecture sont émis vers un téléviseur via l’ampli-tuner. Si l’ampli-tuner n’est pas sous tension, les signaux vidéo et audio ne seront pas transmis.
• Lorsque vous raccordez les cordons optiques numériques, insérez les fiches bien droit jusqu’au déclic de mise en place.
• Ne pliez pas les cordons optiques numériques ou ne faites pas de nœuds avec. Conseil Toutes les prises audio numériques sont compatibles avec les fréquences d’échantillonnage suivantes : 32 kHz, 44,1 kHz, 48 kHz et 96 kHz. 22FR 4 : Raccordement d’appareils audio/vidéo Raccordement de vos appareils Cette section décrit comment raccorder vos appareils à cet ampli-tuner. Avant de commencer, reportez-vous à la section « Appareil à raccorder » ci-dessous décrivant comment raccorder les appareils audio/vidéo. Avant de raccorder les cordons, veillez à débrancher le cordon d’alimentation secteur. Après avoir raccordé tous vos appareils, passez à la section « 5 : Raccordement des antennes » (page 27). Appareil à raccorder Pour raccorder Voir Téléviseur page 21 Appareils audio
• Lecteur Super Audio CD, lecteur CD
• Adaptateur DIGITAL MEDIA PORT page 22 Appareils avec prise HDMI page 24 Appareils vidéo page 26
• Lecteur DVD, enregistreur DVD
• Tuner satellite, tuner TV par câble Raccordement des appareils audio L’illustration suivante indique comment raccorder des appareils audio, comme un lecteur Super Audio CD, un lecteur CD ou un adaptateur DIGITAL MEDIA PORT. Vous pouvez également visualiser les images sur l’écran du téléviseur en raccordant la sortie vidéo de l’adaptateur DIGITAL MEDIA PORT à l’entrée vidéo du téléviseur. Toutefois, selon le type d’adaptateur DIGITAL MEDIA PORT il peut s’avérer impossible de lire des vidéos. Signal audio

ANTENNA DIGITAL EZW-T100

• Veillez à ne pas raccorder ni débrancher l’adaptateur DIGITAL MEDIA PORT lorsque l’ampli-tuner est sous tension.
• Veillez à effectuer les raccordements DMPORT correctement et à insérer le connecteur bien droit.
• Le connecteur de l’adaptateur DIGITAL MEDIA PORT est fragile. Par conséquent, manipulez-le avec précaution lorsque vous installez ou déplacez l’ampli-tuner.
• Lors du raccordement de l’adaptateur DIGITAL MEDIA PORT, veillez à bien insérer le connecteur avec le côté portant la flèche face à la flèche de la prise DMPORT. Pour retirer l’adaptateur DIGITAL MEDIA PORT, appuyez sur les deux côtés du connecteur et maintenez-les enfoncés, puis retirez le connecteur.

Adaptateur DIGITAL MEDIA PORT l : Sens du signal A Cordon audio (non fourni) B Cordon vidéo (non fourni)

• Le type de connecteur varie en fonction de l’adaptateur DIGITAL MEDIA PORT. Pour plus d’informations, reportez-vous au mode d’emploi fourni avec l’adaptateur DIGITAL MEDIA PORT. 23FR Préparatifs Remarques concernant le raccordement de l’adaptateur

DIGITAL MEDIA PORT

Lecteur Super Audio CD, lecteur CD Raccordement d’appareils dotés de prises HDMI HDMI est l’abréviation de High-Definition Multimedia Interface. Il s’agit d’une interface qui transmet les signaux vidéo et audio au format numérique. Il est recommandé de raccorder les appareils à l’ampli-tuner à l’aide d’un câble HDMI. Raccorder les appareils compatibles Sony « BRAVIA » Sync à l’aide des câbles HDMI peut simplifier les opérations. Reportez-vous à la section « Fonctions « BRAVIA » Sync » (page 43). Téléviseur, etc. Signaux audio/vidéo

ANTENNA DIGITAL EZW-T100

• Un signal audio numérique transmis par HDMI peut être émis à partir des enceintes raccordées à l’ampli-tuner. Ce signal prend en charge les formats Dolby Digital, DTS et PCM linéaire.
• Cet ampli-tuner prend en charge le mode x.v.Colour, le mode Deep Colour et la transmission 3D. Remarques concernant les câbles de raccordement
• Utilisez un câble HDMI haute vitesse. Si vous utilisez un câble HDMI standard, il est possible que les images au format 1080p, Deep Colour ou 3D ne s’affichent pas correctement.
• Sony vous recommande d’utiliser un câble HDMI agréé ou un câble HDMI Sony.
• Nous déconseillons d’utiliser un câble de conversion HDMI-DVI. Lorsque vous raccordez un câble de conversion HDMIDVI à un appareil DVI-D, il est possible que le son et/ou l’image ne soient pas émis. 24FR DMPORT DVD IN BD IN

SAT/CATV IN

Signaux audio/vidéo Signaux audio/vidéo Signaux audio/vidéo Enregistreur DVD Lecteur de disques Blu-ray Tuner satellite, tuner TV par câble l : Sens du signal A Câble HDMI (non fourni) Sony vous recommande d’utiliser un câble HDMI agréé ou un câble HDMI Sony.

• Lorsque vous utilisez la fonction Audio Return Channel (ARC), le signal audio est émis à partir du téléviseur vers l’ampli-tuner. Remarques Remarques concernant les raccordements HDMI
• Un signal audio provenant de la prise HDMI IN est émis via les prises SPEAKERS et la prise HDMI OUT. Il n’est pas émis via d’autres prises audio.
• Un signal vidéo provenant de la prise HDMI IN ne peut être émis que via la prise HDMI OUT.
• Les signaux audio des zones multi/stéréo d’un Super Audio CD ne sont pas émis.
• Les signaux audio (fréquence d’échantillonnage, longueur de bits, etc.) transmis à partir d’une prise HDMI peuvent être supprimés par l’appareil raccordé. Vérifiez le réglage de l’appareil raccordé si l’image est de mauvaise qualité ou si le son n’est pas émis par un appareil raccordé via le câble HDMI.
• Il est possible que le son soit interrompu lorsque vous modifiez la fréquence d’échantillonnage, le nombre de canaux ou le format audio des signaux de sortie audio provenant de l’appareil de lecture.
• Si l’appareil connecté n’est pas compatible avec la technologie de protection des droits d’auteur (HDCP), l’image et/ou le son provenant de la prise HDMI OUT peuvent être déformés ou absents. Dans ce cas, vérifiez les caractéristiques de l’appareil connecté.
• Vous pouvez bénéficier du mode PCM linéaire multi-canaux avec une connexion HDMI uniquement.

• Réglez la résolution de l’image de l’appareil de lecture sur 720p, 1080i ou 1080p lorsque vous reproduisez un son multicanal 96 kHz sur une connexion HDMI.
• Il est possible que vous deviez régler la résolution de l’image du lecteur avant de pouvoir bénéficier du mode PCM linéaire multi-canaux. Reportez-vous au mode d’emploi du lecteur.
• Pour profiter des images en 3D, raccordez un téléviseur compatible 3D et des appareils vidéo (lecteur de disques Blu-ray, enregistreur de disques Blu-ray, PlayStation 3, etc.) à l’ampli-tuner à l’aide de câbles HDMI haute vitesse, mettez des lunettes 3D, puis lisez du contenu compatible 3D.
• Selon le téléviseur ou l’appareil vidéo, il se peut que les images en 3D ne s’affichent pas. Vérifiez les formats d’image 3D pris en charge par l’ampli-tuner (page 79).
• Tous les appareils HDMI ne prennent pas en charge l’ensemble des fonctions définies par la version HDMI spécifiée. Par exemple, les appareils qui prennent en charge HDMI version 1.4 peuvent ne pas prendre en charge la fonction Audio Return Channel (ARC).
• Pour plus d’informations, reportez-vous au mode d’emploi de chaque appareil raccordé. 25FR Préparatifs

• Si le téléviseur est compatible avec la fonction Audio Return Channel (ARC), le son du téléviseur est automatiquement émis à partir des enceintes raccordées à l’ampli-tuner. Sinon, reportez-vous à la page 21 pour plus d’informations sur le raccordement audio du téléviseur à l’ampli-tuner. Veillez à régler « ARC » sur « ARC ON » dans le menu SET HDMI (page 49).
• Toutes les prises HDMI de l’ampli-tuner fonctionnent de la même façon. Par exemple, vous pouvez raccorder une « PlayStation 3 » etc., à n’importe quelle prise HDMI. Raccordement des appareils vidéo L’illustration suivante indique comment raccorder des appareils vidéo tels qu’un lecteur DVD ou un enregistreur DVD. Il n’est pas nécessaire de raccorder tous les cordons. Raccordez les cordons audio et vidéo correspondant aux prises de vos appareils. Lecteur DVD, enregistreur DVD Tuner satellite, tuner TV par câble Signal audio Signal audio

ANTENNA DIGITAL EZW-T100

l : Sens du signal A Cordon numérique coaxial (non fourni) B Cordon optique numérique (non fourni) 26FR Remarques

• Si vous raccordez un lecteur/enregistreur DVD, veillez à modifier le réglage initial de la touche VIDEO de la télécommande afin de pouvoir l’utiliser pour commander votre lecteur/ enregistreur DVD. Pour plus d’informations, reportez-vous à la section reportez-vous à la section « Modification des affectations des touches d’entrée » (page 61).
• Pour émettre un son numérique multicanal depuis le lecteur DVD, réglez la sortie audio numérique sur le lecteur DVD. Reportez-vous au mode d’emploi fourni avec le lecteur DVD.
• Lorsque vous raccordez les cordons optiques numériques, insérez les fiches bien droit jusqu’au déclic de mise en place.
• Ne pliez pas les cordons optiques numériques ou ne faites pas de nœuds avec.
• Assurez-vous de raccorder la sortie vidéo du lecteur DVD et de l’enregistreur DVD au téléviseur pour que l’image s’affiche sur le téléviseur. Pour plus d’informations, reportezvous au mode d’emploi de chaque appareil raccordé.
• Vous ne pouvez effectuer aucun enregistrement sur l’enregistreur DVD via cet ampli-tuner. Pour plus d’informations, reportez-vous au mode d’emploi fourni avec l’enregistreur DVD. Toutes les prises audio numériques sont compatibles avec les fréquences d’échantillonnage suivantes : 32 kHz, 44,1 kHz, 48 kHz et 96 kHz. Raccordez l’antenne cadre AM et l’antenne fil FM fournies. Avant de raccorder les antennes, veillez à débrancher le cordon d’alimentation secteur. Antenne fil FM (fourni) Antenne cadre AM (fourni) 6 : Préparation de l’ampli-tuner Préparatifs 5 : Raccordement des antennes Raccordement du cordon d’alimentation secteur Branchez le cordon d’alimentation secteur sur une prise murale. Cordon d’alimentation secteur SPEAKERS

ANTENNA DIGITAL FRONT R FRONT L SUR R SUR L SUBWOOFER CENTER EZW-T100

Vers la prise murale Remarques

• Pour éviter les parasites, éloignez l’antenne cadre AM de l’ampli-tuner et des autres appareils.
• Veillez à déployer complètement l’antenne fil FM.
• Après avoir raccordé l’antenne fil FM, maintenezla aussi horizontale que possible. 27FR Exécution des opérations de configuration initiale Avant d’utiliser l’ampli-tuner pour la première fois, initialisez-le en suivant la procédure cidessous. Vous pouvez également utiliser cette procédure pour rétablir les réglages initiaux de l’ampli-tuner. Utilisez les touches de l’ampli-tuner pour cette opération. MASTER VOLUME Appuyez sur ?/1 pour allumer l’ampli-tuner.

Maintenez la touche ?/1 enfoncée pendant quelques secondes jusqu’à ce que « CLEARED » apparaisse. Tous les réglages modifiés ou effectués sont réinitialisés aux réglages initiaux. 28FR 7 : Calibrage automatique des réglages appropriés (AUTO CALIBRATION) Cet ampli-tuner est doté de la technologie DCAC (Digital Cinema Auto Calibration) qui vous permet de réaliser un calibrage automatique de la façon suivante :

• Vérifiez le raccordement entre chaque enceinte et l’ampli-tuner.
• Réglez le niveau des enceintes.
• Mesurez la distance entre chaque enceinte et votre position d’écoute.
• Mesurez les caractéristiques de fréquence.*
• Le résultat de la mesure n’est pas pris en compte pour les signaux dont la fréquence d’échantillonnage est supérieure à 96 kHz. La technologie DCAC permet d’obtenir un équilibre sonore correct dans votre pièce. Vous pouvez toutefois régler les niveaux et l’équilibre des enceintes manuellement en fonction de vos préférences. Pour plus d’informations, reportez-vous à la section « Réglage du niveau des enceintes » (page 65). Exemple : HT-SS370

ANTENNA DIGITAL EZW-T100

Avant d’utiliser la fonction Auto-calibration, installez et raccordez les enceintes (page 17, 20).

• La prise AUTO CAL MIC est destinée au microphone optimiseur fourni uniquement. Ne branchez pas d’autres microphones sur cette prise. Cela pourrait endommager l’ampli-tuner et le microphone.
• Pendant le calibrage, le son provenant des enceintes est très fort. Il est impossible de régler le niveau sonore pendant le calibrage. Évitez la présence d’enfants et faites attention aux répercussions chez vos voisins.
• Réalisez l’Auto-calibration dans un environnement calme afin d’éviter les parasites et d’obtenir une mesure plus précise.
• Si des obstacles se trouvent entre le microphone optimiseur et les enceintes, le calibrage risque de ne pas être effectué correctement. Enlevez tous les obstacles se trouvant dans la zone de mesure, afin d’éviter toute erreur de mesure. BD IN

SAT/CATV IN

Microphone optimiseur TV OUT

Branchez le microphone optimiseur fourni à la prise AUTO CAL MIC.

Réglez le microphone optimiseur. Remarques

• Si vous activez la fonction de coupure du son avant d’exécuter la fonction Auto-calibration, celle-ci est automatiquement désactivée.
• Pour utiliser le produit S-AIR, débranchez le casque. DVD IN Placez le microphone optimiseur sur votre position d’écoute. Vous pouvez également utiliser un tabouret ou un trépied de façon à ce que le microphone optimiseur reste à la même hauteur que vos oreilles. Conseil Si vous placez l’enceinte face au microphone optimiseur, vous obtiendrez une mesure plus précise. 29FR Préparatifs Avant d’utiliser la fonction Auto-calibration Utilisation de la fonction Autocalibration ?/1 DVD SAT/ CATV

Le tableau ci-dessous répertorie les indications qui apparaissent sur l’afficheur lorsque la mesure démarre. Type de mesure Afficheur Existence de l’enceinte TONE Gain, distance, réponse en T. S. P. fréquence des enceintes Touches d’entrée Gain et distance du caisson SUBWOOFER de graves Remarques Appuyez sur AMP MENU. « LEVEL » s’affiche.

Appuyez plusieurs fois sur V/v jusqu’à ce que « A.CAL MENU » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « A.CAL START » apparaisse, puis appuyez sur La mesure commence au bout de quelques secondes. Pendant le décompte, tenez-vous à l’écart de la zone de mesure, afin d’éviter toute erreur de mesure. La mesure prend environ 30 secondes. 30FR

• Si « CHECK MIC » apparaît, vous ne pouvez pas utiliser la fonction Auto-calibration. Branchez le microphone optimiseur et exécutez de nouveau la fonction Auto-calibration.
• Si « PHONES » apparaît, vous ne pouvez pas utiliser la fonction Auto-calibration. Débranchez le casque du produit S-AIR que vous utilisez, puis exécutez de nouveau la fonction Auto-calibration.
• Lorsque l’Auto-calibration commence : – Laissez une certaine distance entre les enceintes et votre position d’écoute pour éviter tout échec de la mesure. En effet, des signaux de test sont reproduits par les enceintes lors de la mesure. – Évitez de faire du bruit pour obtenir une mesure plus précise.
• La fonction Auto-calibration est annulée si vous effectuez les opérations suivantes lors de la mesure : – Appuyez sur ?/1 ou – Appuyez sur les touches d’entrée de la télécommande ou INPUT SELECTOR +/– sur l’ampli-tuner. – Si vous changez le niveau sonore. Remarque

Confirmez le résultat de la mesure. Lorsque la mesure est terminée, un signal sonore retentit et le résultat de la mesure s’affiche. Résultat de la mesure Afficheur Explication Lorsque le processus de mesure se termine correctement SAVE EXIT Lorsque le ERROR processus de XXXX mesure échoue

Au bout de 50 secondes d’affichage de « SAVE EXIT », le résultat de la mesure est automatiquement sauvegardé sans que l’enregistrement de la procédure ne soit nécessaire. Passez à l’étape

Reportez-vous à la section « En cas d’affichage de codes d’erreur » (page 31).

Enregistrez le résultat de la mesure. Sélectionnez « SAVE EXIT » à l’étape 2. Les résultats de la mesure sont enregistrés. En cas d’affichage de codes d’erreur Essayez les solutions et exécutez de nouveau la fonction Auto-calibration. Code d’erreur

• Le son reçu par le microphone optimiseur est hors de portée.
• Le microphone optimiseur ou le caisson de graves risque d’être endommagé. Contactez votre revendeur Sony ou un centre de service après-vente Sony agréé. ERROR F 33 Les enceintes avant ne sont pas raccordées, ou bien l’enceinte avant gauche ou droite n’est pas raccordée. Assurez-vous que les enceintes avant sont correctement raccordées. Appuyez plusieurs fois sur V/v pour sélectionner une option, puis appuyez sur Option Explication SAVE EXIT Permet d’enregistrer les résultats de la mesure et de quitter le processus de réglage. WRN CHECK Permet d’afficher un avertissement concernant les résultats de la mesure. Reportez-vous à la section « Lorsque vous sélectionnez « WRN CHECK » » (page 32). DIST INFO Permet d’afficher le résultat de la mesure de la distance des enceintes. LEVEL INFO Permet d’afficher le résultat de la mesure du niveau des enceintes. EXIT Permet de quitter le processus de réglage sans enregistrer les résultats de la mesure. ERROR SR33 L’enceinte surround gauche ou droite n’est pas raccordée. Assurez-vous que les enceintes surround sont correctement raccordées. ERROR SW33 Le caisson de graves n’est pas raccordé ou risque d’être endommagé. Contactez votre revendeur Sony ou un centre de service après-vente Sony agréé. suite 31FR Préparatifs Confirmation/enregistrement des résultats de la mesure Lorsque vous sélectionnez « WRN CHECK » Si le résultat de la mesure produit un avertissement, des informations détaillées s’affichent. Appuyez sur ou B pour revenir à l’étape 2 de la section « Confirmation/enregistrement des résultats de la mesure ». Code Explication d’avertissement WARNING 40 WARNING 41 WARNING 42 WARNING 43 L’Auto-calibration est terminée. Le niveau de bruit reste toutefois élevé. Vous obtiendrez peut être des résultats satisfaisants si vous relancez l’Auto-calibration. Notez néanmoins que la mesure n’est pas possible dans tous les environnements. Essayez de réaliser l’Auto-calibration dans un environnement calme. Le son reçu par le microphone optimiseur est hors de portée. La distance entre le microphone optimiseur et les enceintes est trop faible. Éloignez-les, puis essayez d’exécuter de nouveau la fonction Auto-calibration. La distance et la position du caisson de graves ne peuvent pas être détectées. Ceci peut être dû au bruit. Essayez de réaliser l’Auto-calibration dans un environnement calme. NO WARNING Aucune information d’avertissement n’apparaît. Lorsque vous sélectionnez « DIST INFO » ou « LEVEL INFO » Vous pouvez vérifier la distance ou le niveau des enceintes. Remarque Le résultat de la mesure d’une enceinte n’apparaîtra pas si l’ampli-tuner ne reconnaît pas que l’enceinte est raccordée. 32FR Lorsque vous avez fini Débranchez le microphone optimiseur de l’ampli-tuner. Remarque Si vous avez repositionné les enceintes, il est recommandé d’exécuter à nouveau la fonction Autocalibration afin de profiter pleinement du son surround. Suppression du résultat de la mesure Vous pouvez supprimer le résultat de la mesure de l’Auto-calibration. S’il n’existe aucune donnée sauvegardée, il est impossible d’exécuter cette opération.

Appuyez sur AMP MENU. « LEVEL » s’affiche.

Appuyez plusieurs fois sur V/v jusqu’à ce que « A.CAL MENU » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « A.CAL CLEAR » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « YES » apparaisse, puis appuyez sur Le résultat sauvegardé est supprimé. Le réglage de la distance et du niveau des enceintes est réinitialisé. Lecture Sélection d’un appareil SAT/ CATV

DMPORT TUNER Touches d’entrée

Téléviseur [TV] Téléviseur, etc., raccordé à la prise du téléviseur VIDEO [VIDEO] Lecteur DVD, enregistreur DVD, etc., raccordés à la prise VIDEO Lecteur Super Audio CD, lecteur CD, etc., raccordés à la prise SA-CD/CD DMPORT [DMPORT]

DIGITAL MEDIA PORT

adapter raccordé à la prise DMPORT TUNER [Bande FM ou AM] Tuner radio intégré

Allumez l’appareil et lancez la lecture.

Appuyez sur le volume. +/– pour régler Vous pouvez également utiliser la touche MASTER VOLUME de l’ampli-tuner.

Appareils utilisables pour la lecture Appuyez sur la touche d’entrée pour sélectionner un appareil. Vous pouvez également appuyer sur la touche INPUT SELECTOR +/– de l’ampli-tuner. L’entrée sélectionnée s’affiche. Entrée sélectionnée [Affichage] Appareils utilisables pour la lecture

[BD] Lecteur de disques Bluray, etc., raccordé à la prise BD DVD [DVD] Enregistreur DVD, etc., raccordé à la prise DVD SAT/CATV [SAT/CATV] Tuner satellite, tuner TV par câble, etc., raccordés à la prise SAT/CATV Pour activer la fonction de coupure de son Appuyez sur . « MUTING » s’allume et « MUTING ON » s’affiche pendant quelques secondes. La fonction de coupure du son est désactivée lors des opérations suivantes :

• Appuyez à nouveau sur .
• Lorsque vous augmentez le volume.
• Mettez l’ampli-tuner hors tension. Pour éviter d’endommager vos enceintes Avant de mettre l’ampli-tuner hors tension, baissez le volume. 33FR Lecture DVD

Entrée sélectionnée [Affichage] Reproduction du son/des images à partir des appareils raccordés à l’ampli-tuner Regarder la télévision

Pour plus d’informations, reportez-vous au mode d’emploi du téléviseur.

Allumez l’ampli-tuner sous tension.

DMPORT TUNER Touches d’entrée Allumez le téléviseur sous tension et choisissez un programme. Vous pouvez également appuyer sur la touche INPUT SELECTOR +/– de l’ampli-tuner pour sélectionner « TV ».

• Lorsque vous raccordez un téléviseur Sony, l’entrée audio du téléviseur bascule et l’image du tuner TV s’affiche automatiquement sur l’écran du téléviseur en appuyant sur la touche TV.
• Il se peut que le son soit reproduit par le hautparleur du téléviseur. Dans ce cas, réduisez le volume de ce dernier au minimum.

SOUND FIELD +/– Utiliser un tuner satellite ou un tuner TV par câble

Allumez le téléviseur.

Appuyez sur SAT/CATV. Allumez le tuner satellite ou le tuner TV par câble et l’amplituner. Vous pouvez également appuyer sur la touche INPUT SELECTOR +/– de l’ampli-tuner pour sélectionner « SAT/CATV ».

Changez l’entrée du téléviseur. Pour plus d’informations, reportez-vous au mode d’emploi du téléviseur. 34FR

Conseil Il se peut que le son soit reproduit par le haut-parleur du téléviseur. Dans ce cas, réduisez le volume de ce dernier au minimum. Écouter un Super Audio CD/CD Allumez le lecteur Super Audio CD ou le lecteur CD, puis placez le disque sur le plateau.

Allumez l’ampli-tuner sous tension.

Appuyez sur SA-CD/CD. Regarder un disque Blu-ray/DVD

Allumez le téléviseur. Allumez le lecteur (enregistreur) de disques Bluray ou le lecteur (enregistreur) DVD, puis placez le disque sur le plateau. Allumez l’ampli-tuner sous tension. Appuyez sur DVD ou BD. Vous pouvez également appuyer sur la touche INPUT SELECTOR +/– de l’ampli-tuner pour sélectionner « DVD » ou « BD ».

Vous pouvez également appuyer sur la touche INPUT SELECTOR +/– de l’ampli-tuner pour sélectionner « SA-CD/ CD ».

Allumez l’ampli-tuner sous tension.

Appuyez sur DMPORT. Vous pouvez également appuyer sur la touche INPUT SELECTOR +/– de l’ampli-tuner pour sélectionner « DMPORT ». Changez l’entrée du téléviseur. Lancez la lecture du disque. Réglez le volume de l’amplituner. Conseil Même si vous lisez Dolby True HD, Dolby Digital Plus ou DTS HD avec un appareil raccordé compatible avec ces formats audio, l’ampli-tuner les accepte en tant que Dolby Digital ou DTS. Lorsque vous raccordez l’appareil à l’ampli-tuner à l’aide d’un câble HDMI pour lire ces formats audio haute qualité, définissez l’appareil raccordé afin qu’il émette si possible le son au format PCM multicanaux. Utiliser un appareil relié via une connexion DMPORT Pour plus d’informations, reportez-vous au mode d’emploi du téléviseur.

Démarrez la lecture sur l’appareil raccordé. Conseil Vous pouvez améliorer la qualité du son lorsque vous écoutez des fichiers MP3 ou une autre forme de musique compressée provenant d’une source audio portable. Appuyez plusieurs fois sur SOUND FIELD +/– jusqu’à ce que l’indication « P. AUDIO » s’affiche. 35FR

Utilisation du son surround SOUND FIELD +/– Sélection du champ sonore Cet ampli-tuner peut créer un son surround multicanal. Vous pouvez sélectionner l’un des champs sonores optimisés parmi les champs sonores préprogrammés du système. Appuyez plusieurs fois sur SOUND FIELD +/– pour sélectionner le champ sonore de votre choix. Vous pouvez également appuyer sur la touche SOUND FIELD de l’ampli-tuner. Types de champs sonores disponibles Champ sonore pour Les formats surround multi-canaux sont émis ; les signaux sont convertis à la baisse en 2 canaux. Le son est présenté tel qu’il a été enregistré/codé, sans ajouter d’effets surround. Cet ampli-tuner génère cependant un signal basse fréquence pour l’émettre vers le caisson de graves, en l’absence de signal LFE. Reproduit le son de n’importe quel format vers plusieurs enceintes. Exécute un décodage Dolby Pro Logic. La source enregistrée au format 2 canaux est décodée en 4.1 canaux. Un codage en mode Dolby Pro Logic II Movie est effectué. Cette option est idéale pour les films codés en Dolby Surround. Ce mode permet par ailleurs de restituer le son sur un système 5.1 canaux afin que vous puissiez visionner des films vidéo doublés ou des films anciens. Effectue un décodage du mode Dolby Pro Logic II Music. Cette option est idéale pour les sources stéréo standard, telles que les CD. Films Restitue les caractéristiques sonores du studio de production cinématographique « Cary Grant Theater » de Sony Pictures Entertainment. Il s’agit d’un mode standard parfaitement adapté à presque tous les types de films. Musique SPORTS [SPORTS] Restitue l’atmosphère d’une émission sportive. GAME [GAME] Reproduit un son puissant et réaliste adapté aux jeux vidéo. NEWS [NEWS] Reproduit plus clairement la voix du commentateur. Permet de reproduire une image sonore plus nette à partir de votre appareil audio portable. Ce mode est idéal pour les fichiers MP3 et autres formats de musique compressée. 36FR Champ sonore pour Reproduit le son à partir des canaux gauche et droit du casque. Les formats surround multi-canaux sont convertis à la baisse en 2 canaux. Reproduit le son au format surround à partir des canaux gauche et droit du casque. a) Utilisation de la Remarques

• Les effets des enceintes virtuelles risquent d’augmenter les parasites dans le signal de lecture.
• Lorsque vous écoutez des champs sonores utilisant les enceintes virtuelles, aucun son provenant directement des enceintes surround n’est audible.
• Le PCM linéaire multi-canaux est indisponible pour « P. AUDIO ».
• Les modes film et musique ne fonctionnent pas quand : – des signaux dont la fréquence d’échantillonnage est supérieure à 48 kHz sont émis ; – les signaux PCM linéaires multi-canaux sont reçus via une prise HDMI IN.
• Selon la source, il se peut que le son ne soit pas reproduit à partir de plusieurs enceintes.
• Selon le disque ou la source, le début du son risque d’être coupé, car le mode optimal est automatiquement choisi. Pour éviter de couper le son, sélectionnez « A.F.D. STD ».
• Lorsque le signal d’entrée provient d’une source multi-canaux, Dolby Pro Logic II MOVIE/MUSIC sont annulés et la source multi-canaux est reproduite directement.
• En présence d’un son émis bilingue, Dolby Pro Logic II MOVIE/MUSIC sont sans effet.
• Selon le flux d’entrée, le mode de décodage peut être inefficace.
• Lorsque vous sélectionnez « MOVIE-D.C.S.- » selon le flux d’entrée, Dolby Pro Logic peut être appliqué de façon automatique.
• Si vous modifiez le mode son pendant l’utilisation de l’ampli-tuner S-AIR (non fourni), il se peut que le son provenant de ce dernier saute. Conseil Vous pouvez identifier le format de codage du logiciel DVD, etc., en consultant le logo qui se trouve sur l’emballage. 37FR Utilisation du son surround technologie D.C.S. Pour plus d’informations, reportez-vous à la section « Glossaire » (page 69). Ce mode de décodage apparaît lorsque vous reliez le casque à l’amplificateur surround (appareil secondaire S-AIR) (non fourni). Reproduction du son à faible volume (NIGHT MODE) Cette fonction permet de bénéficier des effets sonores et d’entendre clairement les dialogues, même à faible volume. Elle est utile pour profiter pleinement de la reproduction du son la nuit. AMP MENU Utilisation du tuner Écoute d’une radio FM/ Vous pouvez écouter des émissions FM et AM via le tuner intégré. Avant toute utilisation, assurez-vous que les antennes FM et AM ont été raccordées à l’ampli-tuner (page 27). Touches numériques

DMPORT TUNER TUNER ENTER

Appuyez sur AMP MENU. « LEVEL » s’affiche.

Appuyez plusieurs fois sur V/v jusqu’à ce que « AUDIO » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « NIGHT MODE » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « NIGHT ON » apparaisse, puis appuyez sur « NIGHT » s’allume à l’écran.

• NIGHT ON : active NIGHT MODE.
• NIGHT OFF : désactive NIGHT MODE. Le réglage initial est « NIGHT OFF ».

Appuyez sur AMP MENU. Le menu AMP est désactivé. 38FR

MENU/ HOME MENU TUNING

SHIFT Syntonisation automatique d’une station (Syntonisation auto)

Appuyez plusieurs fois sur TUNER pour sélectionner la bande FM ou AM. Vous pouvez également appuyer sur la touche INPUT SELECTOR +/– de l’ampli-tuner.

Appuyez sur TUNING + pour effectuer un balayage vers les fréquences supérieures, appuyez sur TUNING – pour effectuer un balayage vers les fréquences inférieures. L’ampli-tuner cesse le balayage dès qu’une station est captée. Pour arrêter la syntonisation automatique manuellement, appuyez sur la touche TUNING +/–. Si un programme FM s’accompagne d’interférences Si un programme FM s’accompagne d’interférences, vous pouvez sélectionner la réception mono. Il n’y a plus aucun effet stéréo, mais la réception est meilleure.

Appuyez plusieurs fois sur V/v jusqu’à ce que « MONO » apparaisse, puis appuyez sur

• STEREO : réception stéréo.
• MONO : réception mono. Le réglage initial est « STEREO ».

Appuyez sur MENU/HOME. Conseil Pour améliorer la réception, réorientez les antennes fournies. Syntonisation directe d’une station (Syntonisation directe) Saisissez la fréquence d’une station directement à l’aide des touches numériques.

Appuyez plusieurs fois sur TUNER pour sélectionner la bande FM ou AM. Vous pouvez également appuyer sur la touche INPUT SELECTOR +/– de l’ampli-tuner.

Appuyez sur D.TUNING. Maintenez la touche SHIFT enfoncée, puis appuyez sur les touches numériques pour saisir la fréquence. Exemple 1 : 102,50 MHz FM Sélectionnez 1 b 0 b 2 b 5 b 0 Exemple 2 : 1 350 kHz AM Sélectionnez 1 b 3 b 5 b 0 Si vous avez syntonisé une station AM, ajustez la direction de l’antenne cadre AM pour une réception optimale. Appuyez sur MENU/HOME. Appuyez plusieurs fois sur V/v jusqu’à ce que « FM MODE » apparaisse, puis appuyez sur ou b.

Maintenez la touche SHIFT enfoncée, puis appuyez sur ENTER. suite 39FR Utilisation du tuner Appuyez sur TUNING +/– et maintenez la touche enfoncée jusqu’à ce que le balayage automatique démarre.

Si une fréquence incorrecte est saisie « FM ---.-- » ou « AM ---- » apparaît, puis la fréquence actuelle s’affiche à nouveau. Si vous ne parvenez pas à régler une station Vérifiez que vous avez saisi la fréquence correcte. Si ce n’est pas le cas, répétez les étapes 2 à 4. Si vous ne parvenez toujours pas à syntoniser une station, c’est que la fréquence n’est pas disponible dans votre région. Préréglage des stations de radio Vous pouvez présélectionner jusqu’à 20 stations FM et 10 stations AM. Cela vous permet ensuite de sélectionner facilement les stations que vous écoutez le plus souvent. DVD SAT/ CATV

Touches numériques TUNER Modification de l’intervalle de syntonisation AM MEMORY DISPLAY (Modèles des codes géographiques SP1, TW2, TH1 uniquement) V/v/B/b L’intervalle de syntonisation AM peut être réglé sur 10 kHz ou sur 9 kHz.

Appuyez plusieurs fois sur TUNER jusqu’à ce que l’indication « AM » s’affiche.

Appuyez plusieurs fois sur V/v jusqu’à ce que « AM STEP » s’affiche, puis appuyez sur ou b.

Appuyez sur MENU/HOME. Remarque Si vous modifiez l’intervalle, les station préréglée AM sont effacées. Appuyez plusieurs fois sur TUNER pour sélectionner la bande FM ou AM. Vous pouvez également appuyer sur la touche INPUT SELECTOR +/– de l’ampli-tuner. « COMPLETE » s’affiche. L’intervalle de syntonisation AM est modifié.

MENU/ HOME MENU Appuyez sur MENU/HOME. « 10K t 9K » ou « 9K t 10K » s’affiche.

Appuyez sur TUNING +/– et maintenez la touche enfoncée jusqu’à ce que le balayage automatique démarre. Le balayage s’arrête lorsque l’amplituner se règle sur une station. « ST » (pour un programme stéréo) s’allume à l’écran. 40FR

Appuyez sur MEMORY. Un numéro de préréglage s’affiche.

Appuyez plusieurs fois sur V/v pour sélectionner la station préréglée de votre choix. Par ailleurs, vous pouvez sélectionner directement le numéro présélectionné en maintenant enfoncée la touche SHIFT, puis en appuyant sur les touches numériques.

Appuyez sur Attribution d’un nom aux stations préréglées Vous pouvez affecter un nom aux stations préréglées. Ces noms (par exemple, « XYZ ») apparaissent à l’écran quand une station est sélectionnée. Veuillez noter qu’un seul nom peut être saisi pour chaque stations préréglées.

Répétez les étapes 2 à 5 pour enregistrer d’autres stations. Vous pouvez également appuyer sur la touche INPUT SELECTOR +/– de l’ampli-tuner.

Appuyez plusieurs fois sur PRESET +/– pour sélectionner la station préréglée pour laquelle vous voulez créer un nom d’index.

Appuyez sur MENU/HOME. Pour modifier le numéro présélectionné Recommencez à partir de l’étape 3. Syntonisation des stations préréglées

Appuyez plusieurs fois sur TUNER pour sélectionner la bande FM ou AM. Vous pouvez également appuyer sur la touche INPUT SELECTOR +/– de l’ampli-tuner.

Appuyez plusieurs fois sur PRESET +/– pour sélectionner la station préréglée de votre choix. Chaque fois que vous appuyez sur la touche, l’ampli-tuner se règle sur une station préréglée. Vous pouvez également maintenir la touche SHIFT enfoncée, puis appuyer sur les touches numériques pour sélectionner la station préréglée de votre choix. Appuyez ensuite sur pour valider la sélection.

Appuyez plusieurs fois sur V/v jusqu’à ce que « NAME IN » apparaisse, puis appuyez sur Créez un nom en utilisant V/v/B/b. Appuyez plusieurs fois sur V/v pour sélectionner un caractère, puis appuyez sur b pour déplacer le curseur à la position suivante. Des lettres, des chiffres et d’autres symboles peuvent être saisis pour un nom de station radio. Si vous saisissez un caractère erroné Appuyez plusieurs fois sur B/b jusqu’à ce que le caractère à modifier clignote, puis appuyez plusieurs fois sur V/v pour sélectionner le caractère souhaité. suite 41FR Utilisation du tuner « COMPLETE » s’affiche et la station est mémorisée. Appuyez plusieurs fois sur TUNER pour sélectionner la bande FM ou AM.

« COMPLETE » s’affiche et le nom de la station est mémorisé.

Appuyez sur MENU/HOME. Visualisation du nom de la station ou de la fréquence à l’écran Lorsque l’ampli-tuner est réglé sur « FM » ou « AM », vous pouvez vérifier la fréquence à l’aide de l’écran. Appuyez sur DISPLAY. Chaque fois que vous appuyez sur DISPLAY, l’affichage change comme suit. Nom de la stationa) t Fréquenceb) t Mode FMb)

S’affiche si vous avez saisi un nom pour une station préréglée. b) Revient à l’affichage d’origine lorsque plusieurs secondes se sont écoulées. Utilisation de la fonction Système de radioguidage (RDS) (Modèles du code géographique CEL uniquement) Cet ampli-tuner vous permet d’utiliser le Système de radioguidage (RDS), qui permet aux stations de radio d’envoyer des informations complémentaires avec le signal de programme ordinaire. Vous pouvez afficher les informations RDS. Remarques

• Seules les stations FM prennent en charge le RDS.
• Toutes les stations FM ne fournissent pas le service RDS, ni le même type de services. Si vous n’êtes pas familier avec les services RDS de votre zone, informez-vous auprès de vos stations de radio locales. Réception de diffusions RDS Sélectionnez simplement une station sur la bande FM à l’aide de la Syntonisation directe (page 39), de la Syntonisation auto (page 39) ou de la Syntonisation préréglée (page 41). Lorsque vous syntonisez une station qui fournit des services RDS, le nom du service du programme s’affiche. Remarque Le RDS risque de ne pas fonctionner correctement si la station que vous avez syntonisée ne transmet pas correctement le signal RDS ou si la puissance du signal est faible. 42FR Affichage des informations RDS Lorsque vous recevez une station RDS, appuyez plusieurs fois sur DISPLAY. Chaque fois que vous appuyez sur cette touche, les informations RDS de l’affichage changent de manière cyclique comme suit : Nom du service du programme t Fréquence t Mode FM Fonctions « BRAVIA » Sync Qu’est-ce que « BRAVIA » Sync ? La fonction Commande pour HDMI est une norme de fonction de commande réciproque utilisé par le protocole HDMI CEC (Consumer Electronics Control, protocole de commande de tous les équipements électroniques raccordés) pour l’interface HDMI (HighDefinition Multimedia Interface). La fonction Commande pour HDMI ne fonctionne pas correctement dans les cas suivants :
• lorsque vous raccordez l’ampli-tuner à un appareil qui n’est pas compatible avec la fonction Sony Commande pour HDMI ;
• lorsque vous raccordez l’ampli-tuner et les appareils à l’aide d’un raccordement autre qu’un raccordement HDMI. Il est recommandé de connecter l’ampli-tuner aux produits dotés de « BRAVIA » Sync. Remarque Selon l’appareil raccordé, la fonction Commande pour HDMI risque de ne pas fonctionner. Reportezvous au mode d’emploi de l’appareil. 43FR Fonctions « BRAVIA » Sync La fonction « BRAVIA » Sync est compatible avec les téléviseurs, les lecteurs de disques Blu-ray/lecteurs DVD, les amplificateurs AV Sony, etc., dotés de la fonction Commande pour HDMI. En connectant des appareils Sony compatibles avec « BRAVIA » Sync à l’aide d’un câble HDMI (non fourni), le fonctionnement est simplifié comme expliqué ci-dessous :
• Lecture une touche (page 45)
• Commande du son du système (page 46)
• Mise hors tension du système (page 47)
• Audio Return Channel (ARC) (page 49)
• Mode Cinéma (page 51) Préparatifs pour « BRAVIA » Sync Pour utiliser la fonction « BRAVIA » Sync, activez la fonction Commande pour HDMI sur l’ampli-tuner et l’appareil raccordé. L’amplituner est compatible avec la fonction « Commande pour HDMI - Réglage facile ». Si votre téléviseur n’est pas compatible avec la fonction « Commande pour HDMI Réglage facile » Activez la fonction Commande pour HDMI de l’ampli-tuner et l’appareil raccordé individuellement.

DMPORT TUNER Touches d’entrée Si votre téléviseur est compatible avec la fonction « Commande pour HDMI Réglage facile » Lorsque vous raccordez un téléviseur Sony équipé de la fonction « Commande pour HDMI - Réglage facile », vous pouvez simultanément activer la fonction Commande pour HDMI de l’ampli-tuner en activant la fonction Commande pour HDMI du téléviseur. 1 Assurez-vous que l’ampli-tuner, le téléviseur et les appareils de lecture sont reliés à l’aide d’un câble HDMI (non fourni). (Les appareils correspondants doivent être compatibles avec la fonction Commande pour HDMI). 2 Mettez l’ampli-tuner, le téléviseur et les appareils de lecture sous tension. 3 Activez la fonction Commande pour HDMI du téléviseur. La fonction Commande pour HDMI de l’ampli-tuner et tous les appareils raccordés sont simultanément mis sous tension. Une fois le réglage terminé, l’indication « COMPLETE » s’affiche. Patientez jusqu’à la fin de la configuration. Pour plus d’informations sur le réglage du téléviseur, reportez-vous au mode d’emploi de ce dernier. 44FR 1 Suivez les étapes de la section « Si votre téléviseur est compatible avec la fonction « Commande pour HDMI - Réglage facile »» (page 44). 2 Appuyez sur AMP MENU. « LEVEL » s’affiche. 3 Appuyez plusieurs fois sur V/v jusqu’à ce que « SET HDMI » apparaisse, puis appuyez sur ou b. 4 Appuyez plusieurs fois sur V/v jusqu’à ce que « CTRL HDMI » apparaisse, puis appuyez sur ou b. 5 Appuyez plusieurs fois sur V/v jusqu’à ce que « CTRL ON » apparaisse, puis appuyez sur La fonction Commande pour HDMI est activée. 6 Appuyez sur l’une des touches d’entrée (BD, DVD, SAT/CATV) pour afficher l’image de l’appareil de lecture pour lequel vous souhaitez régler la fonction Commande pour HDMI. 7 Activez la fonction Commande pour HDMI de l’appareil raccordé. Pour plus d’informations, reportez-vous au mode d’emploi de l’appareil raccordé. 8 Répétez les étapes 6 et 7 pour régler la fonction Commande pour HDMI de l’autre appareil raccordé. Remarques (Lecture une touche) Au moyen d’une simple opération (utilisation d’une seule touche), les appareils raccordés à l’ampli-tuner via HDMI démarrent automatiquement. Vous pouvez ainsi bénéficier du son/des images des appareils raccordés. Lancez la lecture sur l’appareil raccordé. L’ampli-tuner et le téléviseur sont automatiquement mis sous tension et commutés sur l’entrée HDMI appropriée. Remarque Assurez-vous que la Commande du son du système est activée à l’aide du menu du téléviseur. Lecture d’un DVD/disque Bluray au moyen d’une simple opération Vous pouvez également sélectionner un appareil raccordé, tel qu’un lecteur DVD/de disques Blu-ray à l’aide du menu du téléviseur. Dans ce cas, l’ampli-tuner et le téléviseur commutent sur l’entrée HDMI appropriée. Remarque Selon le téléviseur, le début du contenu peut ne pas être émis. Conseil Vous pouvez bénéficier des appareils raccordés aux prises HDMI, même si vous mettez l’ampli-tuner hors tension. L’indicateur POWER/ACTIVE STANDBY s’allume en orange. 45FR Fonctions « BRAVIA » Sync

• Lorsque vous débranchez le câble HDMI ou que vous modifiez le raccordement, suivez les étapes décrites à la section « Si votre téléviseur est compatible avec la fonction « Commande pour HDMI - Réglage facile »» (page 44) ou « Si votre téléviseur n’est pas compatible avec la fonction « Commande pour HDMI - Réglage facile »» (page 44).
• Il est impossible d’effectuer les opérations Lecture une touche et Commande du son du système durant l’opération Commande pour HDMI - Réglage facile.
• Avant d’exécuter Commande pour HDMI Réglage facile depuis votre téléviseur, veillez à mettre votre téléviseur, les appareils raccordés et l’ampli-tuner sous tension.
• Si les appareils de lecture ne fonctionnent pas après avoir effectué les réglages pour Commande pour HDMI - Réglage facile, vérifiez le réglage de la fonction Commande pour HDMI de votre téléviseur.
• Si les appareils raccordés ne prennent pas en charge la fonction Commande pour HDMI Réglage facile, il vous faudra activer la fonction Commande pour HDMI pour les appareils raccordés avant d’exécuter Commande pour HDMI - Réglage facile à partir du téléviseur. Appareils de lecture dotés de la fonction OneTouch Écoute du son du téléviseur à partir des enceintes raccordées à l’ampli-tuner (Commande du son du système) Vous pouvez écouter le son du téléviseur à partir des enceintes raccordées à l’ampli-tuner au moyen d’une simple opération. Vous pouvez utiliser la fonction Commande du son du système à l’aide du menu du téléviseur. Pour plus d’informations, reportezvous au mode d’emploi du téléviseur. Une fois la fonction Commande du son du système activée, l’ampli-tuner est mis sous tension et commute automatiquement sur l’entrée appropriée. Le son du téléviseur est émis par les enceintes raccordées à l’ampli-tuner et le volume du téléviseur est baissé simultanément. Vous pouvez utiliser la fonction Commande du son du système comme suit.
• Si vous mettez l’ampli-tuner sous tension alors que le téléviseur est également sous tension, la fonction Commande du son du système est automatiquement activée et le son du téléviseur est émis par les enceintes raccordées à l’ampli-tuner. Toutefois, si vous mettez l’ampli-tuner hors tension, le son est émis par les haut-parleurs du téléviseur.
• Vous pouvez régler le volume de l’amplituner lorsque vous réglez celui du téléviseur. Remarques
• Si la fonction Commande du son du système ne fonctionne pas selon les réglages de votre téléviseur, reportez-vous au mode d’emploi du téléviseur.
• Lorsque vous raccordez un téléviseur qui n’est pas doté de la fonction Commande du son du système, cette dernière est inopérante.
• Si le téléviseur est mis sous tension avant l’amplituner, le téléviseur n’émet aucun son pendant quelques instants. 46FR Utilisation de la fonction Limitation du volume Si la fonction Commande du son du système est active et si la méthode de sortie passe automatiquement du haut-parleur du téléviseur raccordé à l’ampli-tuner, un son fort peut être reproduit en fonction du niveau de volume de l’ampli-tuner. Vous pouvez empêcher ceci en limitant le niveau maximum du volume.

Appuyez sur AMP MENU. « LEVEL » s’affiche.

Appuyez plusieurs fois sur V/v jusqu’à ce que « SET HDMI » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « VOL LIMIT » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v pour sélectionner le niveau maximum du volume, puis appuyez sur Le niveau maximum du volume change comme suit : LIMIT MAX y LIMIT 49 y LIMIT 48 y ...... y LIMIT 2 y LIMIT 1 y LIMIT MIN

Appuyez sur AMP MENU. Le menu AMP est désactivé. Remarques

• Cette fonction est uniquement disponible si la fonction Commande pour HDMI est activée.
• Cette fonction n’est pas disponible si la méthode de sortie passe des enceintes raccordées à l’amplituner au haut-parleur du téléviseur. Conseils
• Sony vous recommande de définir le niveau maximum du volume sur un niveau quelque peu inférieur à votre volume d’écoute habituel.
• Quel que soit le niveau maximum du volume défini, les touches MASTER VOLUME de l’ampli-tuner et +/– de la télécommande sont actives.
• Si vous ne souhaitez pas limiter le niveau maximum du volume, sélectionnez « LIMIT MAX ». Mise hors tension de l’ampli-tuner avec le téléviseur (Mise hors tension du système) Lorsque vous mettez le téléviseur hors tension à l’aide de la touche POWER de la télécommande du téléviseur, l’ampli-tuner et les appareils raccordés sont automatiquement mis hors tension. Vous pouvez également utiliser la télécommande de l’ampli-tuner pour mettre le téléviseur hors tension. DVD SAT/ CATV

Appuyez simultanément sur TV et TV ?/1. Le téléviseur, l’ampli-tuner et les appareils raccordés au moyen d’une connexion HDMI sont mis hors tension. suite 47FR Fonctions « BRAVIA » Sync TV ?/1

• Réglez la synchronisation de veille du téléviseur sur « ON » avant d’utiliser la fonction Mise hors tension du système. Pour plus d’informations, reportez-vous au mode d’emploi du téléviseur.
• Selon l’état des appareils raccordés, il peut être impossible de les mettre hors tension. Pour plus d’informations, reportez-vous au mode d’emploi des appareils raccordés. Utilisation de la fonction Économie d’énergie (Conversion directe du signal HDMI) Si un téléviseur compatible « BRAVIA » Sync est raccordé à l’ampli-tuner et que le téléviseur est mis hors tension, la transmission du signal HDMI cesse et la consommation est réduite. Appuyez sur AMP MENU. « LEVEL » s’affiche. 48FR

Appuyez plusieurs fois sur V/v jusqu’à ce que « SET HDMI » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « PASS THRU » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v pour faire apparaître le réglage de votre choix, puis appuyez sur

(Audio Return Channel) L’ampli-tuner peut recevoir le signal audio du téléviseur via un câble HDMI si votre téléviseur est compatible avec la fonction Audio Return Channel (ARC). Vous pouvez écouter le son du téléviseur via l’ampli-tuner en utilisant un seul câble HDMI. Appuyez sur AMP MENU. MENU Le menu AMP est désactivé. Remarques

• La fonction Économie d’énergie risque de ne pas fonctionner pour certains téléviseurs compatibles avec la fonction « BRAVIA » Sync. Dans ce cas, réglez « PASS THRU » sur « THRU ON ».
• Suivant vos appareils, l’émission de l’image ou du son peut prendre un certain temps.
• Cette fonction est uniquement disponible si la fonction Commande pour HDMI est activée.

Appuyez sur AMP MENU. « LEVEL » s’affiche.

Appuyez plusieurs fois sur V/v jusqu’à ce que « SET HDMI » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « ARC » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v pour faire apparaître le réglage de votre choix, puis appuyez sur

• ARC ON : l’ampli-tuner reçoit automatiquement le signal audio du téléviseur via un câble HDMI.
• ARC OFF : l’ampli-tuner reçoit le signal audio du téléviseur via un cordon audio ou optique numérique. suite 49FR Fonctions « BRAVIA » Sync

• THRU AUTO : lorsque le téléviseur est sous tension alors que l’ampli-tuner est en mode de veille, l’ampli-tuner émet continuellement les signaux HDMI provenant de sa prise HDMI TV OUT. Sony recommande ce réglage lors de l’utilisation d’un téléviseur compatible avec la fonction « BRAVIA » Sync. Ce réglage permet d’économiser plus d’énergie en mode de veille par rapport au réglage « THRU ON ».
• THRU ON : lorsque l’ampli-tuner est en mode de veille, il émet continuellement les signaux HDMI provenant de sa prise HDMI TV OUT. Écoute du son du téléviseur via une connexion HDMI

Appuyez sur AMP MENU. Le menu AMP est désactivé. Remarques

• Cette fonction est uniquement disponible si la fonction Commande pour HDMI est activée.
• Vérifiez que votre téléviseur est compatible avec la fonction Audio Return Channel (ARC). Pour plus d’informations sur les réglages du téléviseur, reportez-vous au mode d’emploi du téléviseur. Sélection du champ sonore spécifique à la scène sélectionnée (Sélection de scène) La fonction Sélection de scène vous permet de profiter d’une qualité d’image optimale et modifie le champ sonore en fonction de la scène sélectionnée sur votre téléviseur. Pour plus d’informations sur son utilisation, reportez-vous au mode d’emploi du téléviseur. Remarques
• Cette fonction est uniquement disponible si la fonction Commande pour HDMI est activée.
• Il peut être impossible de commuter le champ sonore selon le téléviseur. 50FR Sélection du champ sonore spécifique aux films (Mode Cinéma) Appuyez sur la touche THEATRE de la télécommande de l’amplituner, du téléviseur ou du lecteur de Blu-ray Disc tout en dirigeant la télécommande vers le téléviseur. Le champ sonore bascule sur « MOVIE-D.C.S.- ». Pour revenir au champ sonore précédent, appuyez à nouveau sur la touche THEATRE. Remarque Il peut être impossible de commuter le champ sonore selon le téléviseur. Il est possible que le champ sonore précédent soit rétabli lorsque vous changez l’entrée du téléviseur. À propos des produits S-AIR Cet ampli-tuner est compatible avec la fonction S-AIR (page 70), qui permet la transmission du son sans fil entre des produits S-AIR. Lorsque vous faites l’acquisition du produit S-AIR, vous devez établir la transmission du son. Il existe deux types de produits S-AIR.
• Appareil principal S-AIR (cet ampli-tuner) : cet appareil sert à transmettre le son. Vous pouvez utiliser jusqu’à 3 appareils principaux S-AIR. (le nombre d’appareils principaux S-AIR pouvant être utilisés dépend de l’environnement d’utilisation.)
• Appareil S-AIR secondaire (non fourni) : cet appareil sert à la réception du son. – Amplificateur surround : vous pouvez écouter le son des enceintes surround sans fil. – Ampli-tuner S-AIR : permet de bénéficier du son dans une autre pièce. Ces produits S-AIR sont disponibles en option (la gamme des produits S-AIR varie selon la zone géographique). Les remarques ou instructions concernant l’appareil secondaire S-AIR dans ce mode d’emploi sont valables uniquement lors de l’utilisation de l’appareil secondaire S-AIR. suite 51FR Utilisation de la fonction S-AIR Conseil Utilisation de la fonction S-AIR Pièce B Appareil secondaire S-AIR (ampli-tuner S-AIR) Pièce A À propos des environnements d’utilisation des produits S-AIR (appareil principal et appareil secondaire S-AIR) Les produits S-AIR utilisent une radiofréquence de 2,4 GHz. Certains appareils électroniques ou d’autres facteurs peuvent entraîner une perte de connexion ou une instabilité de la réception S-AIR.
• Impact des appareils électroniques Les appareils ci-dessous peuvent provoquer des interférences ou des diaphonies : – téléphones portables, téléphones sans fil ; – réseaux sans fil, ordinateurs personnels ; – consoles de jeux utilisant des signaux radio ; – fours à micro-ondes. 52FR

• Autres facteurs Les éléments suivants peuvent entraîner une mauvaise réception : – matériaux ou structures comme les murs et les sols ; – emplacement d’un produit S-AIR. Lorsque vous utilisez des produits S-AIR, placez-les le plus loin possible des appareils électroniques mentionnés ci-dessus ou dans un endroit où la réception S-AIR est stable. Remarque Configuration d’un produit S-AIR Retirez uniquement les vis situées au-dessus des repères . Ne retirez pas les autres vis. 2 Insérez l’émetteur sans fil. Avant d’utiliser un produit S-AIR, veillez à effectuer les réglages suivants pour établir la transmission du son. Insertion de l’émetteur/ émetteur-récepteur sans fil Pour utiliser la fonction S-AIR, vous devez insérer l’émetteur sans fil (non fourni) dans l’appareil principal S-AIR et l’émetteurrécepteur sans fil (non fourni) dans l’appareil secondaire S-AIR. Émetteur sans fil Remarques Remarques

• Insérez l’émetteur sans fil avec le logo S-AIR orienté vers le haut.
• Insérez l’émetteur sans fil de sorte que les marques V soient alignées.
• Veillez à insérer uniquement l’émetteur sans fil dans la fente EZW-T100. 3 Utilisez les vis que vous avez retirées à l’étape 1 pour fixer l’émetteur sans fil. Insertion de l’émetteur sans fil dans l’appareil principal S-AIR 1 Retirez les vis. -T10 EZW EZW -T10

Remarque N’utilisez pas d’autres vis pour fixer l’émetteur sans fil. EZW-T100 Insertion de l’émetteurrécepteur sans fil dans l’appareil secondaire S-AIR Reportez-vous au mode d’emploi de l’appareil secondaire S-AIR. DMPORT 53FR Utilisation de la fonction S-AIR

• Avant d’insérer l’émetteur/l’émetteur-récepteur sans fil, veillez à débrancher le cordon d’alimentation secteur.
• N’insérez/Ne détachez pas l’émetteur/l’émetteurrécepteur sans fil (non fourni) tant que l’amplituner est sous tension.
• Ne touchez pas les bornes de l’émetteur/ l’émetteur-récepteur sans fil. Transmission du son entre l’appareil principal S-AIR et l’appareil secondaire S-AIR (réglage du code d’identification)

Réglez l’appareil secondaire S-AIR pour que son code d’identification soit identique. La transmission du son s’établit de la façon suivante : Appareil principal S-AIR (cet ampli-tuner) Lorsque vous faites correspondre le code d’identification de l’appareil principal S-AIR et celui de l’appareil secondaire S-AIR, vous pouvez établir une transmission du son. MASTER VOLUME Définition du code d’identification de l’appareil principal S-AIR

Appuyez sur AMP MENU. « LEVEL » s’affiche.

Appuyez plusieurs fois sur V/v jusqu’à ce que « S-AIR SET » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « S-AIR ID » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v pour sélectionner le code d’identification (A, B ou C) de votre choix, puis appuyez sur

Appuyez sur AMP MENU. Le menu AMP est désactivé. Définition du code d’identification de l’appareil secondaire S-AIR Veillez à bien faire correspondre le code d’identification de l’appareil secondaire S-AIR de votre choix à l’appareil principal S-AIR. Pour plus d’informations sur la définition du code d’identification de l’appareil secondaire S-AIR, reportez-vous au mode d’emploi fourni avec ce dernier. Utilisation de plusieurs appareils principaux S-AIR x Avant l’appairage Vous pouvez utiliser plusieurs produits S-AIR en définissant un code d’identification différent pour chaque appareil. La transmission du son s’établit de la façon suivante : La transmission du son est établie par le code d’identification. Votre pièce Voisin Autre appareil principal S-AIR MASTER VOLUME ID A Pour établir une transmission du son, vous devez définir le même code d’identification pour votre appareil principal S-AIR et votre appareil secondaire S-AIR. Cependant, si vos voisins sont équipés de produits S-AIR dont les codes sont identiques aux vôtres, ils risquent de recevoir le son de votre appareil principal S-AIR et inversement. Pour éviter cela, vous pouvez appairer l’appareil principal S-AIR à un appareil secondaire S-AIR spécifique en procédant à une opération d’appairage. La transmission du son est établie entre l’appareil principal S-AIR et l’appareil/les appareils secondaire(s) S-AIR appairé(s). Votre pièce Voisin Utilisation de la fonction S-AIR Appairage de l’appareil principal S-AIR à un appareil secondaire S-AIR spécifique (opération d’appairage) x Après l’appairage Exécution de l’appairage

Placez l’appareil secondaire S-AIR que vous souhaitez appairer à proximité de l’appareil principal S-AIR.

• START : l’appareil principal S-AIR commence l’appairage.
• CONDITION : vous pouvez afficher le code d’identification actuel. Une fois le réglage d’appairage expiré, l’indication « NO PAIRING » s’affiche. Remarque Retirez le casque de l’amplificateur surround (s’il est branché).

Faites correspondre les codes d’identification de l’appareil principal S-AIR et de l’appareil secondaire S-AIR.

• Pour définir le code d’identification de l’appareil principal S-AIR, reportezvous à la section « Définition du code d’identification de l’appareil principal S-AIR » (page 54).
• Pour définir le code d’identification de l’appareil secondaire S-AIR, reportezvous au mode d’emploi fourni avec ce dernier.

Appuyez sur AMP MENU. « LEVEL » s’affiche.

56FR Appuyez plusieurs fois sur V/v jusqu’à ce que « S-AIR SET » apparaisse, puis appuyez sur ou b. Appuyez plusieurs fois sur V/v jusqu’à ce que « PAIRING » apparaisse, puis appuyez sur ou b. Appuyez plusieurs fois sur V/v pour faire apparaître le réglage de votre choix, puis appuyez sur

Lancez l’appairage de l’appareil secondaire S-AIR. x Pour l’amplificateur surround Reportez-vous au mode d’emploi fourni avec l’amplificateur surround. x Pour l’ampli-tuner S-AIR Reportez-vous au mode d’emploi fourni avec l’ampli-tuner S-AIR.

L’appairage est terminé. « COMPLETE » s’affiche.

Appuyez sur AMP MENU. Le menu AMP est désactivé. Remarque Effectuez l’appairage plusieurs minutes après avoir sélectionné « START » à l’étape 6. Dans le cas contraire, l’appairage est automatiquement annulé et l’indication « INCOMPLETE » apparaît sur l’afficheur. Annulation de l’appairage Réinitialisez le code d’identification de l’appareil principal S-AIR. Pour plus d’informations, reportez-vous à la section « Définition du code d’identification de l’appareil principal S-AIR » (page 54). Vous pouvez régler le même code d’identification que précédemment. Remarques Reproduction du son du système dans une autre pièce (Pour l’ampli-tuner S-AIR uniquement (non fourni)) Vous pouvez écouter le son du système dans une autre pièce à l’aide de l’ampli-tuner S-AIR. Pour profiter du son dans une autre pièce, vous pouvez y placer l’ampli-tuner S-AIR. Pour plus d’informations sur l’ampli-tuner S-AIR, reportez-vous au mode d’emploi fourni avec ce dernier. Remarque Il est possible que la lecture des sources comportant une protection des droits d’auteur soit impossible sur les produits S-AIR.

« LEVEL » s’affiche.

Appuyez plusieurs fois sur V/v jusqu’à ce que « S-AIR SET » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « S-AIR MOD » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v pour faire apparaître le réglage de votre choix, puis appuyez sur

Définissez le code d’identification de l’ampli-tuner S-AIR pour qu’il corresponde à celui de l’appareil principal S-AIR.

• Pour définir le code d’identification de l’appareil principal S-AIR, reportezvous à la section « Définition du code d’identification de l’appareil principal S-AIR » (page 54).
• Pour définir le code d’identification de l’ampli-tuner S-AIR, reportez-vous au mode d’emploi fourni avec ce dernier. Appuyez sur AMP MENU.

• PARTY : l’appareil secondaire S-AIR émet le son selon la fonction réglée sur l’appareil principal S-AIR.
• SEPARATE : vous pouvez sélectionner l’entrée de votre choix pour l’amplituner S-AIR sans modifier l’entrée de l’appareil principal S-AIR. Lorsque « SEPARATE » est sélectionné, les fonctions pouvant être sélectionnées sont « MAIN UNIT », « SA-CD/CD », « DMPORT », « TUNER FM » et « TUNER AM ». Pour utiliser la même fonction que l’appareil principal S-AIR, sélectionnez « MAIN UNIT ». suite 57FR Utilisation de la fonction S-AIR AMP MENU

• Lorsque vous utilisez un autre appareil secondaire S-AIR, comme un amplificateur surround, ne modifiez pas le code d’identification de l’appareil principal S-AIR. Définissez le code d’identification de l’ampli-tuner S-AIR pour qu’il corresponde à celui de l’appareil principal S-AIR.
• Lorsque vous appairez l’appareil principal S-AIR à un autre appareil secondaire S-AIR, comme un amplificateur surround, vous devez également appairer l’appareil principal S-AIR à ampli-tuner S-AIR. Pour plus d’informations, reportez-vous à la section reportez-vous à la section « Appairage de l’appareil principal S-AIR à un appareil secondaire S-AIR spécifique (opération d’appairage) » (page 55).

Sélectionnez la fonction souhaitée sur le produit S-AIR. Lorsque le son est autre que stéréo 2 canaux, le son multicanal est converti à la baisse en 2 canaux.

Réglez le volume sur l’amplituner S-AIR. Remarque Si vous avez sélectionné « TUNER FM » ou « TUNER AM » sur l’ampli-tuner, vous devez sélectionner la même bande pour le tuner du produit S-AIR. Commande du système depuis l’ampli-tuner S-AIR Vous pouvez commander le système depuis l’ampli-tuner S-AIR à l’aide des touches suivantes. Appuyez sur Pour N, X, x,

Partager les mêmes fonctions sur la télécommande. S-AIR CH Modifier le fonctionnement du système. Stabilisation de la réception S-AIR Si votre réception S-AIR est mauvaise ou instable, lisez la section suivante. En cas de mauvaise réception S-AIR Vérifiez les points suivants.

• Maintenez les cordons raccordés au produit S-AIR (cordon d’alimentation secteur, cordons d’enceinte et autres cordons) à l’écart de l’adaptateur sans fil et de la fente. EZW -T10

Pour plus d’informations, reportez-vous au mode d’emploi de ampli-tuner S-AIR. MAX

AUTOC CAL DC5V 0.7A DMPO MAX

• Conservez un espace le plus important possible autour des produits S-AIR. – Évitez de placer les produits S-AIR au-dessus ou directement en dessous d’autres appareils électroniques. – Évitez de placer les produits S-AIR dans un meuble fermé, sur une étagère métallique ou sous une table. 58FR

• Ajustez l’emplacement (hauteur, orientation et encombrement) des produits S-AIR jusqu’à trouver la réception la plus stable. – Rapprochez les adaptateurs sans fil de l’appareil principal et l’appareil secondaire S-AIR. Changement de canal pour une meilleure transmission du son Si vous utilisez plusieurs appareils sans fil qui partagent la même bande 2,4 GHz, comme un réseau sans fil ou un réseau Bluetooth, la transmission des produits S-AIR ou d’autres appareils sans fil risque d’être instable. Dans ce cas, la transmission peut être améliorée en modifiant le réglage « RF CHANGE » suivant. MASTER VOLUME – Faites en sorte que les produits S-AIR soient séparés des autres appareils sans fil.

Appuyez sur AMP MENU. « LEVEL » s’affiche. – Tenez les produits S-AIR à l’écart des portes ou des tables en métal. Si la réception S-AIR ne s’améliore toujours pas, modifiez le réglage « RF CHANGE » (page 59).

Appuyez plusieurs fois sur V/v jusqu’à ce que « S-AIR SET » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « RF CHANGE » apparaisse, puis appuyez sur ou b. suite 59FR Utilisation de la fonction S-AIR MASTER VOLUME Appuyez plusieurs fois sur V/v pour faire apparaître le réglage de votre choix, puis appuyez sur

• RF AUTO : sélectionnez cette option dans la plupart des cas. Le système bascule automatiquement « RF CHANGE » vers « RF ON » ou « RF OFF ».
• RF ON : le système transmet le son en recherchant le canal de transmission le mieux adapté.
• RF OFF : le système transmet le son en spécifiant le canal de transmission.

Appuyez sur AMP MENU. Le menu AMP est désactivé. Remarques

• Si l’émetteur sans fil n’est pas inséré dans l’appareil principal S-AIR, vous ne pouvez pas régler « RF CHANGE ».
• En règle générale, il n’est pas nécessaire de modifier ce réglage.
• Si « RF CHANGE » est réglé sur « RF OFF », vous pouvez effectuer la transmission entre l’appareil principal S-AIR et l’appareil secondaire S-AIR en utilisant l’un des canaux suivants : – S-AIR ID A : canal équivalent pour IEEE 802.11b/g canal 1 – S-AIR ID B : canal équivalent pour IEEE 802.11b/g canal 6 – S-AIR ID C : canal équivalent pour IEEE 802.11b/g canal 11
• Vous pouvez améliorer la transmission en modifiant le canal de transmission (fréquence) des autres appareils sans fil. Pour plus d’informations, reportez-vous au mode d’emploi des autres appareils sans fil. 60FR Utilisation de l’amplituner S-AIR lorsque l’appareil principal S-AIR est en mode de veille (Pour l’ampli-tuner S-AIR uniquement (non fourni)) Vous pouvez utiliser l’ampli-tuner S-AIR lorsque l’appareil principal S-AIR est en mode de veille en réglant « S-AIR STBY » sur « STBY ON ». Remarque L’indicateur POWER/ACTIVE STANDBY dans l’appareil principal S-AIR (cet ampli-tuner) s’allume en orange. Appuyez sur AMP MENU. « LEVEL » s’affiche.

Appuyez plusieurs fois sur V/v jusqu’à ce que « S-AIR SET » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « S-AIR STB » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v pour faire apparaître le réglage de votre choix, puis appuyez sur

• STBY OFF : vous ne pouvez pas utiliser l’ampli-tuner S-AIR lorsque l’appareil principal S-AIR est en mode de veille.
• STBY ON : vous pouvez utiliser l’ampli-tuner S-AIR lorsque l’appareil principal S-AIR est en mode de veille ou sous tension.

Appuyez sur AMP MENU. Le menu AMP est désactivé. Remarques Modification des affectations des touches d’entrée Vous pouvez modifier les réglages initiaux des touches d’entrée (BD, DVD, SAT/CATV, VIDEO et SA-CD/CD) en fonction des appareils de votre système. Par exemple, si vous raccordez un lecteur de disques Blu-ray à la prise DVD de l’ampli-tuner, vous pouvez configurer la touche DVD de la télécommande de façon à ce qu’elle commande le lecteur de disques Blu-ray. Remarque Vous ne pouvez pas modifier l’affectation des touches de la télécommande pour TV, DMPORT et TUNER. AV ?/1 ?/1 Touches numériques

DMPORT TUNER Touches d’entrée

suite 61FR Configuration avancée

• Quand vous réglez « S-AIR STBY » sur « STBY ON », la consommation électrique en mode de veille augmente.
• Si l’émetteur sans fil n’est pas inséré dans l’appareil principal S-AIR, vous ne pouvez pas régler « S-AIR STBY ».
• Lorsque vous retirez l’émetteur sans fil de l’appareil principal S-AIR, « S-AIR STBY » est réglé automatiquement sur « STBY OFF ».
• Quand vous mettez le système hors tension alors que « S-AIR STBY » est réglé sur « STBY ON », vous pouvez utiliser uniquement les touches ?/1.
• Vous pouvez couper le son de l’ampli-tuner S-AIR au moyen de l’appareil principal S-AIR. Configuration avancée

Maintenez enfoncée la touche d’entrée dont vous souhaitez modifier l’affectation tout en appuyant sur la touche AV ?/1. Exemple : maintenez enfoncée la touche DVD tout en appuyant sur AV ?/1.

Maintenez enfoncée la touche AV ?/1, puis relâchez la touche d’entrée que vous avez sélectionnée à l’étape 1. Exemple : maintenez enfoncée la touche AV ?/1, puis relâchez la touche DVD.

En vous reportant au tableau suivant, appuyez sur la touche correspondant à la catégorie de votre choix, puis relâchez la touche AV ?/1. Exemple : appuyez sur 1, puis relâchez la touche AV ?/1. Vous pouvez à présent utiliser la touche DVD pour commander le lecteur de disques Blu-ray. Catégories et touches correspondantes pour BD, DVD, SAT/CATV, VIDEO et SA-CD/CD Catégories Appuyez sur Lecteur de disques Blu-ray (mode de commande BD1)a)

Enregistreur de disques Blu-ray 2 (mode de commande BD3) Lecteur DVD (mode de commande DVD1)

Enregistreur DVD (mode de commande DVD3)b)

Magnétoscope (mode de commande VTR3)

Ampli-tuner satellite numérique 7 européenc) 62FR

Le réglage initial de la touche BD. Pour plus de détails sur le réglage BD1 ou BD3, reportez-vous au mode d’emploi fourni avec le lecteur ou l’enregistreur de disques Blu-ray. b) Le réglage initial de la touche DVD. Les enregistreurs DVD Sony peuvent être commandés à l’aide du réglage DVD1 ou DVD3. Pour plus d’informations, reportez-vous au mode d’emploi fourni avec l’enregistreur DVD. Le réglage initial de la touche SAT/CATV. Pour annuler toutes les affectations des touches de la télécommande Maintenez enfoncée la touche –, puis appuyez sur ?/1 et Les réglages initiaux de la télécommande sont rétablis. Sélections et réglages à l’aide du menu de l’amplificateur Les menus de l’amplificateur vous permettent d’effectuer plusieurs réglages pour personnaliser l’ampli-tuner. Navigation dans les menus Appuyez sur AMP MENU. « LEVEL » s’affiche. Appuyez plusieurs fois sur V/v jusqu’à ce que le menu désiré apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que le paramètre désiré apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v pour faire apparaître le réglage de votre choix, puis appuyez sur

Configuration avancée

Pour revenir à l’affichage précédent Appuyez sur B. Pour quitter le menu Appuyez sur AMP MENU. suite 63FR Présentation des menus Vous pouvez régler les éléments suivants à l’aide d’AMP MENU. Pour plus d’informations concernant chaque menu, reportez-vous aux pages suivantes. Les paramètres par défaut sont soulignés. SYSTEM Pour plus d’informations, reportez-vous à la section « Reproduction du son à faible volume (NIGHT MODE) » (page 38). Ce paramètre est disponible uniquement lorsque l’entrée SAT/CATV est détectée. c) Pour plus d’informations, reportez-vous à la section « Préparatifs pour « BRAVIA » Sync » (page 44). d) Ce paramètre n’est disponible que lorsque « CTRL HDMI » est réglé sur « CTRL ON ». e) Une fois le résultat de l’Auto-calibration enregistré, vous pouvez faire le réglage par incréments de 1 cm. f) Ce paramètre n’est disponible que lorsque « CENTER SP » est réglé sur « CENTER YES ». Ce paramètre n’est disponible que lorsque « SUR SP » est réglé sur « SUR YES ». h) Pour plus d’informations, reportez-vous à la section « Utilisation de la fonction Autocalibration » (page 30).

i) Ce paramètre est disponible uniquement lorsque le

résultat de l’Auto-calibration est enregistré. j) Ce menu est disponible uniquement lorsque vous insérez l’émetteur S-AIR (non fourni). Pour plus d’informations, reportez-vous à la section « Configuration d’un produit S-AIR » (page 53). Il est possible de régler le niveau de chaque enceinte selon ses préférences. x TEST TONE x SL LEVEL (niveau de l’enceinte surround gauche) x SW LEVEL (niveau du caisson de graves)

Appuyez plusieurs fois sur V/v jusqu’à ce que « TEST TONE » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « T. TONE ON » apparaisse, puis appuyez sur La tonalité de test est émise en séquence par chaque enceinte comme suit : Avant gauche t Centrale t Avant droit t Surround droite t Surround gauche t Caisson de graves

Appuyez sur B jusqu’à ce que « TEST TONE » apparaisse.

Appuyez plusieurs fois sur V/v pour sélectionner l’enceinte de votre choix, puis appuyez sur ou b. Vous pouvez régler le niveau des enceintes lorsque vous entendez le signal de test depuis votre position d’écoute. La tonalité de test est émise uniquement par l’enceinte en cours de réglage.

• FL LEVEL, CNT LEVEL, FR LEVEL,

SR LEVEL, SL LEVEL, SW LEVEL

Réglage du niveau des enceintes Remarques x FL LEVEL (niveau de l’enceinte avant gauche) x CNT LEVEL (niveau de l’enceinte centrale)

• « CNT LEVEL » n’apparaît pas quand vous réglez « CENTER NO » dans le réglage « SP SETUP ».
• « SR LEVEL » et « SL LEVEL » n’apparaissent pas quand vous réglez « SUR NO » dans le réglage « SP SETUP ». x FR LEVEL (niveau de l’enceinte avant droite) suite 65FR Configuration avancée Menu LEVEL x SR LEVEL (niveau de l’enceinte surround droite)

Appuyez plusieurs fois sur V/v pour régler le niveau de l’enceinte, puis appuyez sur Vous pouvez le régler entre –6,0 dB et +6,0 dB, par incréments de 0,5 dB. Remarque Si vous ne faites aucun réglage pendant un certain temps, la tonalité de test est reproduite par l’enceinte suivante.

Répétez les étapes 4 et 5 pour régler le niveau de l’autre enceinte.

Une fois les réglages terminés, appuyez plusieurs fois sur V/v jusqu’à ce que « TEST TONE » apparaisse, puis appuyez sur ou b.

Appuyez plusieurs fois sur V/v jusqu’à ce que « T. TONE OFF » apparaisse, puis appuyez sur

Si le signal de test n’est pas émis par les enceintes

• Il est possible que les cordons d’enceintes ne soient pas correctement raccordés.
• Il est possible que ces cordons d’enceintes aient provoqué un court-circuit. x AUDIO DRC Pour compresser la gamme dynamique de la plage audio. Cela peut s’avérer utile si vous souhaitez regarder des films à faible volume. AUDIO DRC s’applique uniquement aux sources Dolby Digital.
• DRC OFF : aucune compression de la gamme dynamique.
• DRC STD : la gamme dynamique est compressée selon le réglage de l’ingénieur du son.
• DRC MAX : la gamme dynamique est complètement compressée. Conseil La compression de la gamme dynamique audio vous permet de compresser la gamme dynamique de la bande son en fonction des informations relatives à la gamme dynamique contenues dans le signal Dolby Digital. Le réglage standard « DRC STD » n’offre qu’une légère compression. Il est donc recommandé d’utiliser le réglage « DRC MAX ». La gamme dynamique est alors considérablement compressée, ce qui vous permet de regarder des films à faible volume tard dans la nuit. Contrairement aux limiteurs analogiques, les niveaux sont prédéterminés et procurent une compression très naturelle. Menu TONE Vous pouvez régler la qualité sonore (niveau de graves et d’aigus) des enceintes. x BASS Remarque Les signaux de tonalité de test ne sont pas reproduits par la prise HDMI OUT. x TREBLE Réglage du niveau de tonalité 1 Appuyez plusieurs fois sur V/v jusqu’à ce que « BASS » ou « TREBLE » apparaisse, puis appuyez sur ou b. 2 Appuyez plusieurs fois sur V/v jusqu’à ce que le niveau de graves ou d’aigus apparaisse, puis appuyez sur Vous pouvez le régler entre –6,0 dB et +6,0 dB, par incréments de 0,5 dB. 66FR Menu AUDIO Menu SYSTEM Vous pouvez effectuer les réglages audio à votre convenance. Vous pouvez effectuer plusieurs réglages à votre convenance. x A/V SYNC x DIMMER Vous pouvez retarder la sortie du son à l’aide de cette fonction lorsque l’image est plus lente que le son.
• SYNC OFF : aucun réglage.
• SYNC 1 – 20 : effectue le réglage entre 1 (10 ms) et 20 (200 ms) par incréments de 1 (10 ms). Vous pouvez changer la luminosité de l’écran.
• DIMMER ON : faible éclairage.
• DIMMER OFF : éclairage brillant. Remarques
• Il se peut que vous soyez incapable de régler parfaitement le décalage entre le son et l’image à l’aide de cette fonction.
• Cette fonction n’est utile qu’avec Dolby Digital, DTS et une entrée PCM linéaire (2 canaux) par signaux d’entrée audio optiques et coaxiaux. x DUAL MONO x INPUT MODE Vous pouvez sélectionner le réglage du mode d’entrée audio lorsque vous raccordez un tuner satellite ou un tuner TV par câble à la prise HDMI IN et à la prise d’entrée optique numérique de l’ampli-tuner et que l’entrée SAT/CATV a été sélectionnée.
• AUTO : donne la priorité aux signaux audio HDMI s’il y a deux raccordements numériques (HDMI et optique).
• OPT : spécifie les signaux audio numériques émis vers la prise SAT/CATV OPT IN. Vous pouvez modifier le réglage de l’affichage.
• DSPL ON : l’affichage apparaît en permanence.
• DSPL OFF : l’affichage apparaît lorsque vous utilisez l’ampli-tuner. x SLEEP Vous pouvez programmer l’extinction de l’ampli-tuner à une heure préréglée si vous désirez vous endormir ainsi au son de la musique. Vous pouvez régler cette heure par incréments de 10 minutes. Activation de la minuterie de mise en veille 1 Appuyez plusieurs fois sur V/v jusqu’à ce que « SLEEP » apparaisse, puis appuyez sur ou b. 2 Appuyez plusieurs fois sur V/v pour sélectionner l’heure préréglée de votre choix, puis appuyez sur L’affichage des minutes (le temps restant) change de manière cyclique comme suit : SLEEP OFF SLEEP 10M SLEEP 20M SLEEP 90M Vous pouvez sélectionner la langue que vous souhaitez écouter pendant l’émission numérique. Cette fonction est disponible uniquement pour les sources Dolby Digital.
• MAIN : reproduit le son de la langue principale.
• SUB : reproduit le son de la langue secondaire.
• MAIN / SUB : reproduit simultanément le son de la langue principale via l’enceinte avant gauche et le son de la langue secondaire via l’enceinte avant droite. x DISPLAY x AUTO STBY Vous pouvez mettre l’ampli-tuner en mode de veille si vous n’utilisez pas l’ampli-tuner ou s’il ne reçoit aucun signal passées 30 minutes.
• STBY ON : bascule en mode de veille.
• STBY OFF : ne bascule pas en mode de veille. Menu SP SETUP Vous pouvez spécifier la distance entre les enceintes raccordées à cet ampli-tuner. x SL DIST (distance de l’enceinte surround gauche) x SW DIST (distance du caisson de graves) Mesure de la distance entre chaque enceinte et votre position d’écoute 1 Appuyez plusieurs fois sur V/v jusqu’à ce que l’enceinte que vous souhaitez régler apparaisse, puis appuyez sur ou b.
• FL DIST, CNT DIST, FR DIST,

SR DIST, SL DIST, SW DIST

Remarques Réglage du raccordement des enceintes 1 Appuyez plusieurs fois sur V/v jusqu’à ce que l’enceinte que vous souhaitez régler apparaisse, puis appuyez sur ou b.

• CENTER SP : sélectionnez l’enceinte centrale.
• SUR SP : sélectionnez l’enceinte surround. 2 Appuyez plusieurs fois sur V/v pour faire apparaître le réglage de votre choix, puis appuyez sur

• CENTER (SUR) YES : à sélectionner lorsque vous raccordez l’/les enceinte(s).
• CENTER (SUR) NO : à sélectionner lorsque vous ne raccordez pas l’/les enceinte(s). x FL DIST (distance de l’enceinte avant gauche) x CNT DIST (distance de l’enceinte centrale) x FR DIST (distance de l’enceinte avant droite) x SR DIST (distance de l’enceinte surround droite) 68FR

• « CNT DIST » n’apparaît pas quand vous réglez « CENTER NO » dans le réglage « SP SETUP ».
• « SR DIST » et « SL DIST » n’apparaissent pas quand vous réglez « SUR NO » dans le réglage « SP SETUP ». 2 Appuyez plusieurs fois sur V/v pour régler la distance de l’enceinte, puis appuyez sur Vous pouvez le régler entre 0M 0CM et 7M 0CM. Conseil Une fois le résultat de l’Auto-calibration enregistré, vous pouvez régler la distance des enceintes par incréments de 1 cm. Si le résultat de l’Auto-calibration n’est pas enregistré, vous pouvez régler la distance des enceintes par incréments de 10 cm. 3 Répétez les étapes 1 et 2 pour régler la distance de l’autre enceinte. Glossaire x Deep Colour Signaux vidéo pour lesquels la profondeur de couleur des signaux passant par une prise HDMI a été augmentée. Le nombre de couleurs pouvant être restituées par 1 pixel est de l’ordre de 24 bits (16 777 216 couleurs) avec la prise HDMI actuelle. Toutefois, le nombre de couleurs pouvant être restituées par 1 pixel est de l’ordre de 36, etc. lorsque l’ampli-tuner est compatible Deep Colour. Étant donné que la gradation de la profondeur d’une couleur peut être mieux restituée avec davantage de bits, des variations de couleur permanentes peuvent être restituées avec plus de fluidité. x Dolby Pro Logic II La technologie Dolby Pro Logic II crée cinq canaux de sortie à large bande passante à partir de sources limitées à 2 canaux. Ceci est réalisé à l’aide d’un décodeur surround à matrice haute-fidélité qui extrait les propriétés spatiales de l’enregistrement original sans l’ajout de colorations sonores. x Dolby Surround (Dolby Pro Logic) Technologie de traitement du son mise au point par Dolby Laboratories, Inc. Les informations surround centrales et mono sont matricées dans deux canaux stéréo. À la lecture, le son est décodé et émis comme un son surround 4 canaux. Il s’agit de la méthode de traitement du son la plus répandue pour les DVD vidéo. x DTS Digital Surround Technologie de codage/décodage audio numérique pour les cinémas mise au point par DTS, Inc. Elle compresse moins le son que la technologie Dolby Digital et restitue un son de meilleure qualité. suite 69FR Informations complémentaires Technologie unique de reproduction du son pour les systèmes home cinéma, mise au point par Sony, en collaboration avec Sony Pictures Entertainment, vous permettant de bénéficier du son saisissant et puissant des cinémas chez vous. Grâce à ce « Digital Cinema Sound » développé en intégrant un DSP (Digital Signal Processor) et des données mesurées, le champ sonore idéal voulu par les réalisateurs de films peut être obtenu chez vous. Ce format de son pour les cinémas est plus avancé que la technologie Dolby Surround Pro Logic. Dans ce format, le son stéréo diffusé par les enceintes surround avec une gamme de fréquences étendue et un canal de caisson de graves pour les graves profondes est produit indépendamment. Ce format est aussi appelé « 5.1 », car le canal du caisson de graves compte pour 0.1 canal (étant donné qu’il ne fonctionne que lorsqu’un effet de graves renforcé est requis). Les six canaux de ce format sont enregistrés séparément pour assurer une séparation optimale des canaux. De plus, étant donné que tous les signaux sont traités numériquement, ils sont moins dégradés. x Fréquence d’échantillonnage Pour convertir les données audio analogiques au format numérique, les données analogiques doivent être quantifiées. Cette opération est appelée « échantillonnage » et le nombre de fois par seconde où les données analogiques sont quantifiées correspond à la « fréquence d’échantillonnage ». Les CD audio classiques stockent les données quantifiées à une cadence de 44 100 fois par seconde, soit une fréquence d’échantillonnage de 44,1 kHz. En règle générale, plus la fréquence d’échantillonnage est élevée, plus la qualité du son est bonne. x HDMI (High-Definition Multimedia Interface) Interface prenant en charge à la fois les signaux audio et vidéo sur une même connexion numérique, vous permettant de bénéficier d’un son et d’une image numériques de haute qualité. La spécification HDMI prend en charge la technologie HDCP (High-Bandwidth Digital Contents Protection) de protection contre la copie qui intègre une technologie de codage des signaux vidéo numériques. x L.F.E. (Effets de basses fréquences) Effets sonores des basses fréquences émises par un caisson de graves en Dolby Digital ou DTS, etc. En ajoutant des graves profondes avec une fréquence comprise entre 20 et 120 Hz, le son devient plus puissant. 70FR x S-AIR (Sony Audio Interactive Radio frequency) Ces derniers temps, les supports DVD, les diffusions numériques et autres supports de haute qualité ont connu un rapide développement. Pour garantir la transmission des nuances subtiles de ces supports de haute qualité sans détérioration, Sony a développé une technologie appelée « S-AIR » pour la transmission radio de signaux audio numériques sans compression et a intégré cette technologie au EZW-RT10/EZW-T100. Cette technologie permet de transférer des signaux audio numériques sans compression en utilisant la bande 2,4 GHz de la bande ISM (Industrial, Scientific, and Medical band), comme les réseaux sans fil et les applications Bluetooth. x S-Master S-Master est une technologie d’amplification entièrement numérique développée par Sony, qui réduit efficacement la fragmentation du son et le scintillement pour restituer des voix cristallines et le son original avec une parfaite fidélité. La section d’amplification compacte présente une puissance élevée et des performances thermiques améliorées. x TSP (Time Stretched Pulse) Un signal TSP est un signal de mesure extrêmement précis qui utilise l’énergie d’impulsion en mesurant une large bande, de bas en haut, sur une courte période. La quantité d’énergie utilisée pour mesurer les signaux est importante afin de s’assurer de la précision de la mesure dans un environnement intérieur standard. L’utilisation de signaux TSP permet de mesurer les signaux de façon efficace. x x.v.Colour « x.v.Colour » permet une reproduction fidèle des différentes couleurs comme les couleurs éclatantes des fleurs et le bleu turquoise de l’océan. « x.v.Colour» est une proposition de nom donnée aux produits capables de réaliser un large espace colorimétrique sur la base des spécifications xvYCC ; c’est une marque de commerce de Sony Corporation. xvYCC est une norme internationale de spécifications techniques pour l’espace colorimétrique étendu des signaux vidéo. L’espace colorimétrique du xvYCC est plus large que celui du sRGB utilisé par le système de télévision actuel. Précautions Sécurité Si un objet ou un liquide pénètre dans le boîtier de l’ampli-tuner, débranchez l’ampli-tuner et faites-le vérifier par un technicien qualifié avant de le réutiliser. Sources d’alimentation
• Avant d’utiliser l’ampli-tuner, assurez-vous que sa tension de fonctionnement correspond à celle du secteur. La tension de fonctionnement est indiquée sur la plaque signalétique située à l’arrière de l’ampli-tuner.
• L’appareil n’est pas isolé de l’alimentation secteur tant qu’il reste branché à la prise murale, même s’il est éteint.
• Débranchez l’ampli-tuner de la prise murale si vous ne pensez pas l’utiliser pendant une période prolongée. Pour débrancher le cordon d’alimentation secteur, tenez-le par la fiche ; ne tirez jamais sur le cordon.
• Si vous devez changer le cordon d’alimentation secteur, adressez-vous exclusivement à un magasin de service après-vente qualifié. L’ampli-tuner chauffe pendant son fonctionnement, mais il ne s’agit pas d’un dysfonctionnement. Si vous utilisez cet amplituner en continu à un volume élevé, la température sur le sommet, les côtés et le fond du boîtier augmente considérablement. Pour ne pas risquer de vous brûler, ne touchez pas le boîtier. suite 71FR Informations complémentaires Accumulation de chaleur Lieu d’installation
• Placez l’ampli-tuner dans un endroit correctement ventilé pour éviter toute accumulation de chaleur et prolonger ainsi sa durée de vie.
• Ne placez pas l’ampli-tuner à proximité d’une source de chaleur ou dans un endroit exposé aux rayons directs du soleil, à une poussière excessive ou à des chocs mécaniques.
• Ne placez aucun objet sur le boîtier qui puisse obstruer les orifices de ventilation et provoquer des dysfonctionnements.
• Ne placez pas l’ampli-tuner près d’un téléviseur, d’un magnétoscope ou d’une platine cassette. Si vous utilisez l’amplituner avec un téléviseur, un magnétoscope ou une platine cassette et qu’il est placé trop près de ces appareils, des interférences risquent de se produire et la qualité de l’image peut en souffrir. Cela peut se produire notamment si vous utilisez une antenne intérieure. Il est par conséquent recommandé d’utiliser une antenne extérieure.
• Faites attention lorsque vous placez l’amplituner ou les enceintes sur des surfaces ayant subi un traitement spécial (surfaces cirées, huilées, etc.), car vous risquez de tacher ou de décolorer le boîtier. Utilisation Avant de raccorder d’autres appareils, veillez à toujours éteindre et débrancher l’amplituner. En cas d’irrégularités des couleurs sur l’écran d’un téléviseur à proximité L’enceinte centrale possède un blindage magnétique lui permettant d’être installée près d’un téléviseur. Cependant, on observe toujours des irrégularités des couleurs sur certains types de téléviseurs. Contrairement aux enceintes avant, les enceintes surround et le caisson de graves ne possèdent aucun blindage magnétique. Il est donc recommandé de les éloigner légèrement du téléviseur (page 17). 72FR Si on observe des irrégularités des couleurs... Mettez le téléviseur hors tension, puis à nouveau sous tension au bout de 15 à 30 minutes. Si on observe encore des irrégularités des couleurs... Éloignez encore l’enceinte du téléviseur. En cas de hurlement Replacez les enceintes ou baissez le volume de l’ampli-tuner. Nettoyage
• Nettoyez le boîtier, le panneau et les commandes à l’aide d’un chiffon doux et sec. N’utilisez pas de tampons abrasifs, de poudres à récurer, de brosses de ménage ou d’éponges.
• Si l’appareil est taché avec de l’huile ou des empreintes digitales, soufflez sur la surface et essuyez-la avec un chiffon doux et sec. À propos de la fonction S-AIR
• Étant donné que le(s) produit(s) S-AIR transmet(tent) le son par ondes radio, il est possible que le son disparaisse lorsque les ondes radio sont obstruées. Cette caractéristique est inhérente aux ondes radio et il ne s’agit en aucun cas d’un dysfonctionnement.
• Étant donné que le(s) produit(s) S-AIR transmet(tent) le son par ondes radio, il est possible que les appareils qui génèrent de l’énergie électromagnétique, tels que les fours à micro-ondes, aient une incidence sur la transmission du son. Si vous avez des questions ou en cas de problème concernant votre ampli-tuner, veuillez vous adresser à votre revendeur Sony. Dépannage Si vous rencontrez l’un des problèmes suivants lors de l’utilisation de l’ampli-tuner, utilisez ce guide de dépannage pour tenter de le résoudre. Audio Aucun son n’est émis, quel que soit l’appareil sélectionné, ou le son est à peine audible.
• Assurez-vous que les enceintes et les appareils sont correctement raccordés.
• Assurez-vous que l’ampli-tuner et tous les appareils sont sous tension.
• Assurez-vous que MASTER VOLUME n’est pas réglé sur « VOLUME MIN ».
• Appuyez sur pour désactiver la fonction de coupure de son.
• Assurez-vous d’avoir sélectionné le bon appareil avec les touches d’entrée.
• Le dispositif de protection de l’amplituner est activé. Mettez l’ampli-tuner hors tension, résolvez le problème de courtcircuit, puis remettez l’appareil sous tension.
• Vérifiez que le réglage de INPUT MODE est correct pour l’entrée SAT/CATV. L’un des appareils n’émet aucun son.
• Assurez-vous que l’appareil est correctement raccordé aux prises d’entrée audio correspondant à cet appareil.
• Assurez-vous que le ou les cordons utilisés sont insérés à fond dans les prises de l’ampli-tuner et de l’appareil. Aucun son n’est émis par l’une des enceintes avant.
• Assurez-vous que vous avez raccordé les deux prises L et R d’un appareil analogique et pas uniquement l’une des deux prises L ou R. Utilisez un cordon audio (non fourni). suite 73FR Informations complémentaires

• Étant donné que le(s) produit(s) S-AIR utilise(nt) des ondes radio qui partagent la même fréquence que d’autres appareils sans fil, tels que des réseaux sans fil ou des périphériques Bluetooth, il est possible que des interférences se produisent ou que la transmission soit mauvaise. Dans ce cas, prenez les mesures suivantes : – Évitez de placer le(s) produit(s) S-AIR à proximité d’autres appareils sans fil. – Évitez d’utiliser simultanément le(s) produit(s) S-AIR et d’autres appareils sans fil. – Vous pouvez améliorer la transmission en modifiant le canal de transmission (fréquence) des autres appareils sans fil. Pour plus d’informations, reportez-vous au mode d’emploi des autres appareils sans fil.
• La distance de transmission varie selon l’environnement d’utilisation. Choisissez un endroit où la transmission entre l’appareil principal et l’appareil secondaire S-AIR est optimale, et installez-y l’appareil principal et l’appareil secondaire S-AIR.
• Placez le(s) produit(s) S-AIR sur une surface stable.
• Il est possible que la transmission soit mauvaise et que la distance de transmission soit trop courte dans les cas suivants : – Si un mur/sol en béton armé ou en pierre sépare les produits S-AIR. – Si une porte/un meuble de séparation en métal ou un objet électrique en verre résistant au feu, en métal, etc., sépare les produits S-AIR. Les sources numériques (la prise d’entrée OPTICAL) n’émettent aucun son.
• Vérifiez que INPUT MODE est réglé sur « OPT » pour l’entrée SAT/CATV (page 67).
• Réglez « ARC » sur « ARC OFF » lorsqu’aucun son n’est émis via la prise TV OPT IN lorsque l’entrée sélectionnée est TV (page 49). Des ronflements ou parasites importants se produisent.
• Assurez-vous que les enceintes et les appareils sont correctement raccordés.
• Vérifiez que les cordons de raccordement sont placés loin d’un transformateur ou d’un moteur et à au moins 3 mètres d’un téléviseur ou d’une lumière fluorescente.
• Éloignez vos appareils audio du téléviseur.
• Les fiches et les prises sont sales. Essuyezles avec un chiffon légèrement imbibé d’alcool. Un bruit de tapotement est émis par un appareil spécifique raccordé à cet ampli-tuner lorsque vous allumez cet appareil.
• Vérifiez que INPUT MODE est réglé sur « OPT » pour l’entrée SAT/CATV (page 67). Les enceintes centrale/surround n’émettent aucun son ou le son est très faible.
• Sélectionnez « MOVIE-D.C.S.- » (page 36).
• Réglez le niveau des enceintes (page 65).
• Assurez-vous que les enceintes sont correctement raccordées. Le caisson de graves n’émet aucun son.
• Assurez-vous que le caisson de graves est correctement et solidement raccordé. 74FR Il est impossible d’obtenir l’effet surround.
• Assurez-vous que la fonction de champ sonore est activée (appuyez sur SOUND FIELD +/–).
• Les champs sonores sont inopérants pour des signaux dont la fréquence d’échantillonnage est supérieure à 48 kHz. Le son Dolby Digital ou DTS multicanal n’est pas restitué.
• Assurez-vous que le DVD, etc., en cours de lecture est enregistré au format Dolby Digital ou DTS.
• Lorsque vous raccordez un lecteur DVD, etc., aux prises d’entrée numériques de cet ampli-tuner, vérifiez le réglage audio (c’est-à-dire les paramètres de la sortie audio) de l’appareil raccordé.
• Utilisez le menu du téléviseur pour effectuer le réglage de l’enceinte sur le système audio. L’appareil raccordé à l’adaptateur DIGITAL MEDIA PORT n’émet aucun son.
• Ajustez le volume de cet ampli-tuner.
• L’adaptateur DIGITAL MEDIA PORT et/ou un autre appareil n’est pas raccordé correctement. Mettez l’ampli-tuner hors tension, puis rebranchez l’adaptateur DIGITAL MEDIA PORT et/ou l’autre appareil.
• Vérifiez l’adaptateur DIGITAL MEDIA PORT et/ou l’appareil pour vous assurez qu’ils sont compatibles avec cet amplituner. Vidéo Aucune image n’apparaît sur l’écran du téléviseur ou l’image est floue.
• Vérifiez que vous avez raccordé la sortie vidéo de votre appareil vidéo du téléviseur.
• Éloignez vos appareils audio du téléviseur.
• Selon l’adaptateur DIGITAL MEDIA PORT, il peut s’avérer impossible d’émettre des vidéos. HDMI L’entrée de l’image source sur la prise HDMI de l’ampli-tuner n’est pas émise par le téléviseur.
• Vérifiez le raccordement HDMI (page 24).
• Selon l’appareil de lecture, il est peut-être nécessaire de configurer l’appareil. Reportez-vous au mode d’emploi fourni avec chaque appareil.
• Veillez à utiliser un câble HDMI haute vitesse lorsque vous recevez des images ou du son au format Deep Colour ou 3D. L’ampli-tuner et le haut-parleur du téléviseur n’émettent aucun son lors de l’utilisation de la fonction Commande du son du système.
• Assurez-vous que le téléviseur est compatible avec la fonction Commande du son du système.
• Si vous ne pouvez pas écouter le son d’un appareil raccordé à l’ampli-tuner – Sélectionnez l’entrée appropriée si vous souhaitez regarder une émission sur un appareil raccordé à l’ampli-tuner au moyen d’une connexion HDMI. – Changez le canal du téléviseur si vous souhaitez regarder une émission télévisée. – Sélectionnez l’appareil ou l’entrée que vous souhaitez regarder lorsque vous regardez une émission sur l’appareil raccordé au téléviseur. Reportez-vous au mode d’emploi du téléviseur concernant cette opération. suite 75FR Informations complémentaires L’entrée du son source sur la prise HDMI de l’ampli-tuner n’est pas émise par ce dernier, ni par l’enceinte du téléviseur.
• Vérifiez le raccordement HDMI (page 24).
• Veillez à ce que « CTRL HDMI » soit défini sur « CTRL ON » dans le menu SET HDMI.
• Vous ne pouvez pas écouter le Super Audio CD en raccordant la prise HDMI.
• Selon l’appareil de lecture, il est peut-être nécessaire de configurer l’appareil. Reportez-vous au mode d’emploi fourni avec chaque appareil.
• Veillez à utiliser un câble HDMI haute vitesse lorsque vous recevez des images ou du son au format Deep Colour ou 3D. La fonction Commande pour HDMI est inopérante.
• Vérifiez le raccordement HDMI (page 24).
• Veillez à ce que « CTRL HDMI » soit défini sur « CTRL ON » dans le menu SET HDMI.
• Assurez-vous que l’appareil raccordé est compatible avec la fonction Commande pour HDMI.
• Vérifiez les réglages Commande pour HDMI de l’appareil raccordé. Reportezvous au mode d’emploi de l’appareil raccordé.
• Répétez les procédures de la section « Préparatifs pour « BRAVIA » Sync » si vous modifiez la connexion HDMI, branchez/débranchez le cordon d’alimentation secteur ou en cas de coupure de courant (page 44). Lorsque l’ampli-tuner est en mode de veille, le téléviseur n’émet aucun son ni aucune image.
• Lorsque l’ampli-tuner est en mode de veille, l’image et le son sont émis à partir de l’appareil HDMI sélectionné avant la dernière mise hors tension de l’amplituner. Si vous utilisez un autre appareil, effectuez la lecture sur cet appareil et exécutez la fonction Lecture une touche ou mettez l’ampli-tuner sous tension pour sélectionner l’appareil HDMI que vous souhaitez utiliser.
• Vérifiez que « PASS THRU » est réglé sur « THRU ON » dans le menu SET HDMI si vous raccordez des appareils non compatibles avec la fonction « BRAVIA » Sync à l’ampli-tuner (page 49). Le volume diminue si la méthode de sortie passe du haut-parleur du téléviseur aux enceintes raccordées à l’ampli-tuner.
• La fonction Limitation du volume fonctionne (page 46). 76FR Fonction S-AIR La connexion S-AIR n’est pas établie (la transmission du son n’est pas établie) ; par exemple, l’indicateur de l’appareil secondaire S-AIR s’éteint, clignote ou devient rouge.
• Si vous utilisez un autre appareil principal S-AIR, placez-le à plus de 8 mètres de cet appareil principal S-AIR.
• Vérifiez les codes d’identification S-AIR de l’appareil principal et de l’appareil secondaire S-AIR (page 54).
• Un autre appareil secondaire S-AIR est appairé à l’appareil principal S-AIR. Appairez l’appareil secondaire S-AIR souhaité à l’appareil principal S-AIR (page 55).
• L’appareil principal S-AIR est appairé à un autre appareil secondaire S-AIR. Annulez l’appairage.
• Éloignez l’appareil principal S-AIR et l’appareil secondaire S-AIR des autres appareils sans fil.
• Évitez d’utiliser d’autres appareils sans fil.
• L’appareil secondaire S-AIR est hors tension. Assurez-vous que le cordon d’alimentation secteur est branché et mettez l’appareil secondaire S-AIR sous tension. Le produit S-AIR n’émet aucun son.
• Si vous utilisez un autre appareil principal S-AIR, placez-le à plus de 8 mètres de cet appareil principal S-AIR.
• Vérifiez les codes d’identification S-AIR de l’appareil principal et de l’appareil secondaire S-AIR (page 54).
• Vérifiez le réglage d’appairage (page 55).
• Rapprochez l’appareil principal S-AIR et l’appareil secondaire S-AIR.
• Évitez d’utiliser un équipement qui génère de l’énergie électromagnétique, tel qu’un four à micro-ondes.
• Éloignez l’appareil principal S-AIR et l’appareil secondaire S-AIR des autres appareils sans fil.
• Évitez d’utiliser d’autres appareils sans fil.
• Modifiez le paramètre « RF CHANGE » (page 59).
• Modifiez les paramètres du S-AIR ID de l’unité principale S-AIR et de l’unité secondaire S-AIR.
• Mettez l’ampli-tuner et l’appareil secondaire S-AIR hors tension, puis remettez-les sous tension.
• Assurez-vous qu’aucun casque n’est raccordé à l’appareil secondaire S-AIR. Des parasites ou des sautes de son se produisent.
• Si vous utilisez un autre appareil principal S-AIR, placez-le à plus de 8 mètres de cet appareil principal S-AIR.
• Il est possible que la lecture des sources comportant une protection des droits d’auteur soit impossible sur l’appareil secondaire S-AIR.
• Rapprochez l’appareil principal S-AIR et l’appareil secondaire S-AIR.
• Évitez d’utiliser un équipement qui génère de l’énergie électromagnétique, tel qu’un four à micro-ondes.
• Éloignez l’appareil principal S-AIR et l’appareil secondaire S-AIR des autres appareils sans fil.
• Évitez d’utiliser d’autres appareils sans fil.
• Modifiez le paramètre « RF CHANGE » (page 59).
• Modifiez les paramètres du S-AIR ID de l’unité principale S-AIR et de l’unité secondaire S-AIR. suite 77FR Informations complémentaires « HP NO LINK » et « VOLUME MIN » apparaissent en alternance à l’écran et le volume de l’ampli-tuner est réduit au minimum.
• Le volume est automatiquement réglé au niveau minimum lors de la mise hors tension de l’amplificateur surround si le casque est branché ou si la réception radio est faible. Vérifiez la réception radio et réglez le niveau de volume pour rétablir le son dans le casque. Tuner La réception FM est mauvaise.
• Utilisez un câble coaxial de 75 ohms (non fourni) pour raccorder l’ampli-tuner à une antenne FM extérieure, comme illustré cidessous. Si vous raccordez l’ampli-tuner à une antenne extérieure, reliez-le à la terre pour le protéger contre la foudre. Pour éviter tout risque d’explosion au gaz, ne raccordez pas le fil de terre à un tuyau de gaz. Antenne FM extérieure Fil de terre (non fourni) Vers la terre Il est impossible de syntoniser des stations de radio.
• Assurez-vous que les antennes sont correctement raccordées. Réglez les antennes et, le cas échéant, raccordez une antenne extérieure.
• La puissance du signal des stations est trop faible (lors de la syntonisation automatique des stations). Passez en réception mono (page 39).
• Aucune station n’a été préréglée ou les stations préréglées ont été effacées (lors de la syntonisation des stations au moyen du balayage des stations préréglées). Préréglez les stations (page 40). Le RDS ne fonctionne pas.*
• Assurez-vous que vous avez sélectionné une station FM RDS.
• Sélectionnez une station FM plus puissante. 78FR Les informations RDS de votre choix ne s’affichent pas.*
• Contactez la station radio et demandez si celle-ci fournit bien le service en question. Si oui, il se peut que le service soit temporairement hors service.

• Modèles du code géographique CEL uniquement. Télécommande La télécommande ne fonctionne pas.
• Dirigez la télécommande vers le capteur de l’ampli-tuner.
• Retirez tout obstacle entre la télécommande et l’ampli-tuner.
• Remplacez toutes les piles de la télécommande par des piles neuves si elles sont faibles.
• Assurez-vous d’avoir sélectionné l’entrée correcte sur la télécommande. Autres L’indicateur POWER/ACTIVE STANDBY clignote.
• L’ampli-tuner est en mode de protection. Mettez l’ampli-tuner hors tension, puis à nouveau sous tension. L’ampli-tuner s’éteint automatiquement.
• La fonction AUTO STBY est activée (page 68). Messages d’erreur Si un message d’erreur apparaît lors de l’exécution de la fonction Auto-calibration, reportez-vous à la section « En cas d’affichage de codes d’erreur » (page 31) pour résoudre le problème. Si vous ne parvenez pas à résoudre le problème à l’aide du guide de dépannage Vous pouvez peut-être remédier au problème en effaçant la mémoire de l’ampli-tuner (page 28). Sachez toutefois que les réglages initiaux seront rétablis et que vous devrez recommencer tous les réglages de l’amplituner. Si le problème persiste Consultez votre revendeur Sony le plus proche. Notez que si les techniciens changent certaines pièces lors de la réparation, celles-ci peuvent être conservées. En cas de problème avec la fonction S-AIR, faites vérifier l’intégralité du système par un revendeur Sony (appareil principal S-AIR et appareil secondaire S-AIR). Pour effacer Voir Tous les réglages mémorisés page 28 Amplificateur PUISSANCE DE SORTIE (nominale)

FRONT L + FRONT R

108 W + 108 W (à 3 ohms, 1 kHz, THD 1%) PUISSANCE DE SORTIE (référence) FRONT L/FRONT R/CENTER/SUR L/SUR R 167 W (par canal à 3 ohms, 1 kHz) SUBWOOFER 165 W (à 3 ohms, 60 Hz) Entrées Analogique Sensibilité : 1 V/50 kohms Numérique (Coaxiale) Impédance : 75 ohms Vidéo HDMI Entrée/Sortie (Répétiteur de bloc HDMI) 640 × 480p@60 Hz 720 × 480p@59,94/60 Hz 1280 × 720p@59,94/60 Hz 1920 × 1080i@59,94/60 Hz 1920 × 1080p@59,94/60 Hz 720 × 576p@50 Hz 1280 × 720p@50 Hz 1920 × 1080i@50 Hz 1920 × 1080p@50 Hz 1920 × 1080p@24 Hz Vidéo HDMI (3D) Entrée/Sortie (Répétiteur de bloc HDMI) 1280 × 720p@59,94/60Hz Frame packing 1920 × 1080i@59,94/60Hz Frame packing 1920 × 1080i@59,94/60Hz Côte à côte (Moitié) 1920 × 1080p@59,94/60Hz Côte à côte (Moitié) 1280 × 720p@50Hz Frame packing 1920 × 1080i@50Hz Frame packing 1920 × 1080i@50Hz Côte à côte (Moitié) 1920 × 1080p@50Hz Côte à côte (Moitié) 1920 × 1080p@24Hz Frame packing suite 79FR Informations complémentaires Sections à consulter pour l’effacement de la mémoire de l’ampli-tuner Spécifications Tuner FM Plage de syntonisation 87,5 MHz – 108,0 MHz (pas de 50 kHz) Antenne Antenne fil FM Bornes d’antenne 75 ohms, asymétrique Fréquence intermédiaire 10,7 MHz Tuner AM Code géographique Échelle de syntonisation Pas de 9 kHz Pas de 10 kHz SP1, TW2, TH1 531 kHz – 1 602 kHz 530 kHz – 1 610 kHz CEL 531 kHz – 1 602 kHz

Antenne Antenne cadre AM Fréquence intermédiaire 450 kHz Généralités Alimentation Code géographique Alimentation

CEL, SP1, TH1

Puissance de sortie (DIGITAL MEDIA PORT) DC OUT :

5 V, 0,7A MAX

Consommation Code géographique Consommation Consommation (en mode de veille) 0,3 W (Si les fonctions Commande pour HDMI et veille S-AIR sont désactivées) 80FR Dimensions (l/h/p) (environ) 430 mm × 66,5 mm × 306 mm parties saillantes et commandes comprises Poids (environ) 3,4 kg Section des enceintes HT-SF470 uniquement

• Enceinte avant (SS-MSP37F)
• Enceinte surround (SS-SRP37F)
• Enceinte centrale (SS-CNP37) Enceinte avant/surround Pleine gamme Enceinte centrale Pleine gamme, blindage magnétique Haut-parleur Enceinte avant/surround 65 mm, de type conique Enceinte centrale 30 mm × 60 mm, de type conique Type d’enceinte acoustique Enceinte avant/surround Bass reflex Enceinte centrale Suspension acoustique Impédance nominale 3 ohms Dimensions (l/h/p) (environ) Enceinte avant 113 mm × 830 mm × 83 mm (support non compris) 315 mm × 1 015 mm – 1 345 mm × 315 mm (support compris) Enceinte surround 108 mm × 540 mm × 78 mm (support non compris) 290 mm × 1 045 mm – 1 235 mm × 290 mm (support compris) Enceinte centrale 380 mm × 50 mm × 64 mm (pied compris) Poids (environ) Enceinte avant 1,6 kg (support non compris) 3,3 kg (support compris) Enceinte surround 1,1 kg (support non compris) 2,6 kg (support compris) Enceinte centrale 0,38 kg (pied compris)

• Caisson de graves (SS-WP37) Haut-parleur 160 mm, de type conique Type d’enceinte acoustique Bass reflex Impédance nominale 3 ohms Dimensions (l/h/p) (environ) 220 mm × 395 mm × 325 mm (pied compris) Poids (environ) 5,6 kg (pied compris) Pour plus d’informations sur le code géographique de l’appareil que vous utilisez, reportez-vous à la page 4. La conception et les spécifications sont sujettes à modifications sans préavis. Aucun retardateur de flamme halogéné n’est utilisé dans certaines cartes à circuits imprimés. HT-SS370 uniquement Informations complémentaires

• Enceinte avant/surround (SS-TSB101)
• Enceinte centrale (SS-CTB101) Enceinte avant/surround Pleine gamme Enceinte centrale Pleine gamme, blindage magnétique Haut-parleur Enceinte avant/surround 55 mm × 80 mm, de type conique Enceinte centrale 30 mm × 60 mm, de type conique Type d’enceinte acoustique Enceinte avant/surround Bass reflex Enceinte centrale Suspension acoustique Impédance nominale 3 ohms Dimensions (l/h/p) (environ) Enceinte avant/surround 75 mm × 225 mm × 71 mm (pied compris) Enceinte centrale 290 mm × 49 mm × 49 mm (pied compris) Poids (environ) Enceinte avant/surround 0,45 kg (pied compris) Enceinte centrale 0,28 kg (pied compris)
• Caisson de graves (SS-WSB101) Haut-parleur 160 mm, de type conique Type d’enceinte acoustique Bass reflex Impédance nominale 3 ohms Dimensions (l/h/p) (environ) 260 mm × 320 mm × 260 mm (pied compris) Poids (environ) 5,2 kg (pied compris) 81FR Index Chiffres

5.1 canaux 17

Enceintes installation 17 raccordement 20 Enregistreur DVD raccordement 24, 26 NIGHT MODE 38

Adaptateur DIGITAL MEDIA PORT raccordement 22 Appairage 55 Attribution d’un nom 41 AUDIO DRC 66 Audio Return Channel (ARC) 49 AUTO CALIBRATION 28 AUTO STBY 68

« BRAVIA » Sync préparatifs 44

Champs sonores sélection 36 Commande du son du système 46 Configuration initiale 28 Conversion directe du signal HDMI 48 Coupure de son 33

Lecteur CD lecture 35 raccordement 22 Lecteur de disques Blu-ray raccordement 24 Lecteur DVD raccordement 26 Lecteur Super Audio CD lecture 35 raccordement 22 Lecture une touche 45 Limitation du volume 46

A.CAL MENU 64

AUDIO 64 LEVEL 64 S-AIR SET 64 SET HDMI 64 SP SETUP 64 SYSTEM 64 TONE 64 Messages d’erreur 79 Mise hors tension du système 47 Mode Cinéma 51

S-AIR 51 Sélection appareil 33 Sélection de scène 50 SLEEP 67 Syntonisation automatique 39 des stations préréglées directe 39

Télécommande 11 Téléviseur lecture 34 raccordement 21, 24 Tuner raccordement 27 Tuner satellite, tuner TV par câble raccordement 24
