CRX160E - Graveur CD/DVD SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Graveur CD/DVD interne
Marque	Sony
Modèle	CRX160E
Interface	ATAPI (IDE)
Vitesse d'écriture CD-R	Jusqu'à 12×
Vitesse d'écriture CD-RW	Jusqu'à 8×
Vitesse de lecture CD-ROM	Jusqu'à 32×
Tampon de données	4 Mo
Types de disques supportés	CD-R, CD-RW, CD-ROM, CD audio, CD Extra, CD vidéo, CD Text, CD Graphique, Photo CD, CD-I, Livre électronique
Formats d'écriture	Track-at-once, Disc-at-once, Session-at-once
Temps d'accès moyen	150 ms
Dimensions (L × H × P)	146 × 41,4 × 208 mm
Poids	Environ 1 kg
Alimentation	+5 V (1000 mA typ., 1200 mA max.) ; +12 V (600 mA typ., 1300 mA max.)
Consommation électrique	Environ 11 W
Température de fonctionnement	5 à 40 °C
Humidité de fonctionnement	20 à 80 % HR (sans condensation)
Entretien et nettoyage	Essuyer le boîtier avec un chiffon doux et sec. Nettoyer les disques du centre vers l'extérieur avec un chiffon doux.
Sécurité	Éviter les chocs, la condensation, et utiliser uniquement des disques ronds.
Pièces détachées et réparabilité	Pièces de réparation disponibles pendant 6 ans après l'arrêt de fabrication. Garantie 1 an.

FOIRE AUX QUESTIONS - CRX160E SONY

Que faire si le lecteur n'est pas reconnu par le PC ?

Vérifiez que le câble d'alimentation et le câble d'interface sont correctement branchés. Assurez-vous que les cavaliers maître/esclave sont correctement configurés. Consultez le guide d'installation pour plus de détails.

Comment éjecter un disque en cas d'urgence ?

Mettez le PC hors tension, puis insérez un objet fin (comme un trombone déplié) dans la fente d'éjection d'urgence située sur la façade avant.

Pourquoi le son saute-t-il ou les données ne sont-elles pas lues ?

Vérifiez que le disque est inséré avec l'étiquette vers le haut, qu'il est compatible (voir la liste des disques compatibles), qu'il n'est pas rayé ou sale. Attendez environ une heure en cas de condensation.

Quels types de disques puis-je utiliser avec le CRX160E ?

Le CRX160E supporte les CD-R, CD-RW, CD-ROM, CD audio, CD Extra, CD vidéo, CD Text, CD Graphique, Photo CD, CD-I et les livres électroniques. Utilisez uniquement des disques ronds.

Comment configurer le lecteur en position verticale ?

Tournez trois des verrous du plateau à disques vers l'intérieur selon l'orientation : si le côté droit est vers le bas, réglez les verrous B, C et D ; si le côté gauche est vers le bas, réglez A, C et D.

Que faire en cas d'erreur lors de l'écriture de données ?

Essayez de modifier la vitesse d'écriture dans le logiciel. Désactivez l'écran de veille, fermez les programmes inutiles, et défragmentez le disque dur si nécessaire.

Le lecteur ne peut pas lire un CD-RW créé ailleurs, pourquoi ?

Certains anciens lecteurs CD-ROM ne lisent pas les CD-RW. Assurez-vous que le CD-RW a été écrit à une vitesse compatible et que le lecteur de destination supporte les CD-RW.

Comment nettoyer le lecteur et les disques ?

Essuyez le boîtier avec un chiffon doux et sec. Pour les disques, essuyez du centre vers l'extérieur avec un chiffon doux. N'utilisez pas de benzène ou de solvants.

Puis-je utiliser des disques CD-RW haute vitesse avec ce lecteur ?

Oui, le CRX160E peut écrire sur des CD-RW haute vitesse. Les données écrites peuvent être lues par la plupart des lecteurs CD-ROM.

Quels sont les réglages de cavaliers pour configurer le lecteur en maître ou esclave ?

Consultez le guide d'installation. En général, branchez les broches en amont pour le réglage maître ou esclave selon les besoins de votre système.

MODE D'EMPLOI CRX160E SONY

Guide de l'utilisateur

Précautions d'utilisation 16

Conditions de fonctionnement et de rangement 16

Expédition 16

Éviter les problèmes de condensation 16

Manipulation des disques 16

Nettoyage 17

Boitier 17

Disques 17

Précautions de nettoyage de disque 17

Carte de garantie 18

Service après-vente 18

Spécifications principales 19

Le CRX160E offre les caractéristiques suivantes :

• Un lecteur CD-R/RW interne avec interface ATAPI pour les PC. L'ecriture à une vitesse jusqu'à 12× sur les supports disques CD-R. L'ecriture à une vitesse jusqu'à 8 × sur les supports disques CDRW. La lecture des disques CD-ROM à une vitesse jusqu'à 32×

Conditions système

Le CRX160E peut être utilisé dans les systèmes ayant les capacités suivantes :

• Unité centrale : Pentium 100 MHz ou supérieur Pour avoir une performance d'écriture stable à des vitesses élevées, la vitesse de l'unité centrale doit être considérablement supérieure à la vitesse minimale requise. Pour l'écriture à une vitesse 12x, un Pentium II/400 MHz ou supérieur est recommandé. PC compatible PC/AT Système d'exploitation Windows® 95, Windows® 98, Windows NT® ou Windows® 2000 Au moins 32 MB de RAM Au moins 50 MB d'espace disque dur disponible
• Une connexion interface ATAPI disponible (esclave primaire, esclave ou maître secondaire)
• Logement de lecteur mi-hauteur de 5 pouces vide. Un connecteur d'alimentation interne 5 / 12V disponible. En plus des conditions ci-dessus, celles du logiciel d'écriture de CD à utiliser sont également à satisfaire.

• La configuration système ci-dessus est donnée en tant que condition système minimale avec laquelle on peut obtenir
• Il n'est pas garantie que le lecteur fonctionne correctement s'il est raccordé à une carte adaptateur d'interface ATAPI (nous ne pouvons pas garantir la compatibilité ou offrir un support utilisateur).

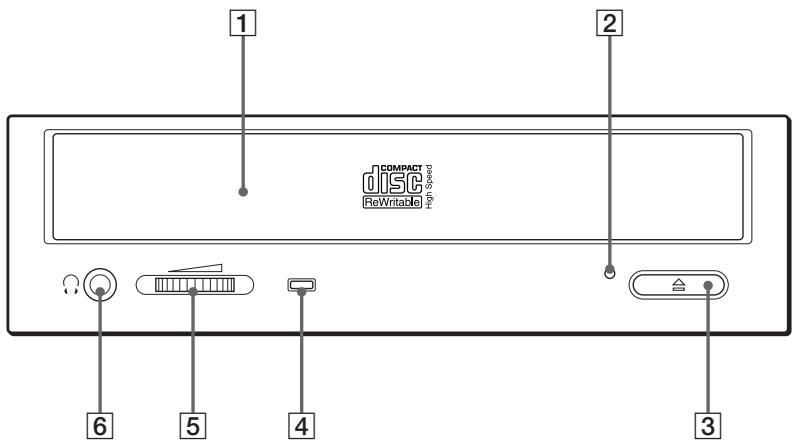

Panneau avant

Plateau à disques

Charger le disque CD-ROM, CD-R ou CD-RW ici.

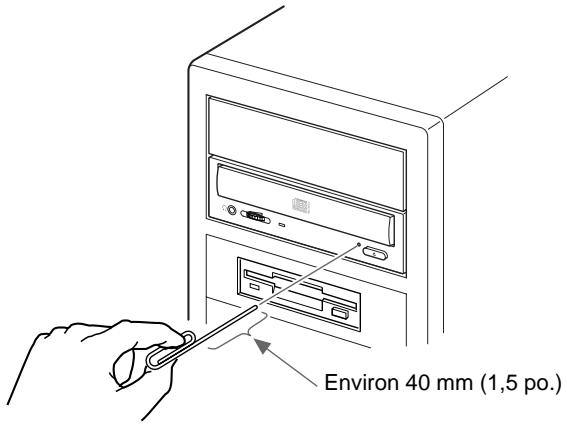

Fente d'éjection d'urgence

Si le plateau ne s'ouvre pas avec le bouton d'éjection, mettre le PC hors tension et insérer un objet fin (tel qu'un trombone ouvert) dans cette fente pour éjecter manuellement le plateau.

Bouton d'éjection

Appuyer pour ouvrir ou fermer le plateau à disques.

Témoin occupé

Allumé: En cours de lecture des données, d'un CD musical ou d'écriture (paquets)

Clignotant : En cours d'écriture de données (un disque à la fois, une piste à la fois), de formatage ou d'effacement.

Non allumé : tous les autres états

5 Contrôle de Volume

Règle le volume au niveau de la prise (de casque) de sortie audio analogue.

Prise de casque

Donne une sortie audio stéréo analogue ou la connexion d'un casque ou de haut-parleurs amplifiés.

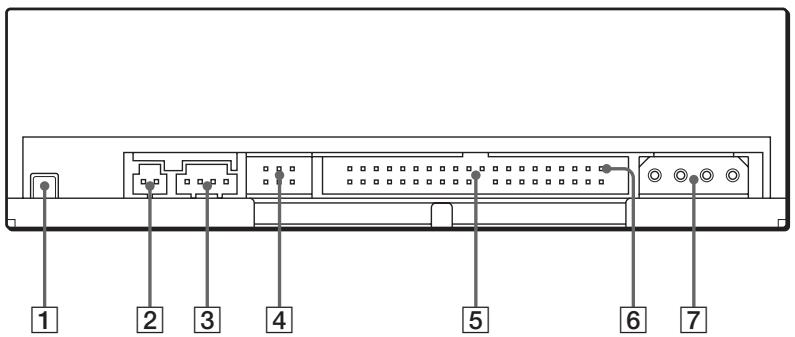

Panneau arrêté

1 Prise de mise à la terre

Raccorder cette prise au châssis du PC si le cadre du lecteur n'y est pas électriquement raccordé avec les vis de montage.

D'habitude, ceci n'est pas nécessaire.

(Remarque : certains appareils ne sont pas équipés de prise de mise à la terre).

2 Ne pas utiliser.

3 Connecteur audio analogue

Sortie audio stéréo analogue. Utiliser le câble audio fourni pour se raccorder au connecteur d'entrée audio analogue interne PC (généralement sur la carte son). Se reporter au "Guide d'installation" pour les détails.

4 Cavaliers de réglage d'environnement

Ces cavaliers sont régés avant de raccorder le lecteur. Se reporter au “Guide d’installation” pour les détails.

Réglage maître Brancher les broches en amont

Réglage esclave Brancher les broches en amont

5 Connecteur d'interface (bus IDE)

Raccorder au connecteur central IDE à l'aide du câble fourni. Se reporter au "Guide d'installation" pour les détails.

6 Broche 1

L'emplacement de cette broche détermine la bonne orientation pour le câble de connexion.

7 Connecteur d'alimentation

Raccorder un câble DC à partir de l'alimentation interne du PC pour alimenter le lecteur. Se reporter au "Guide d'installation" pour les détails.

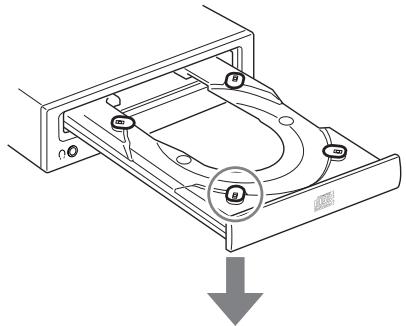

Montage vertical

Si le lecteur doit être utilisé dans une position verticale, tourner trois des verrous du plateau à disques vers l'intérieur.

Régler

Libérer

Lorsque le côté droit du lecteur est tourné vers le bas

Lorsque le côté gauche du lecteur est tourné vers le bas Régler les verrouillages de disque B, C et D et libérer le verrouillage A Régler les verrouillages de disque A, C et D et libérer le verrouillage B

Disques compatibles

Les types de disques suivants peuvent être utilisés avec le CRX160E.

Type de disque	Symbole
CD-R	COMPACT DISC Recordable
CD-RW	COMPACT DISC ReWritable	COMPACT DISC High Speed
CD-ROM	COMPACT DISC
CD musical	COMPACT DISC DIGITAL AUDIO
CD Extra	COMPACT DISC+	CD EXTRA TM
	DIGITAL AUDIO
CD vvéo	COMPACT DISC	VIDEO CD
	DIGITAL VIDEO
CD TEXT	COMPACT DISC DIGITAL AUDIO TEXT	CD TEXT
CD Graphique	COMPACT DISC DIGITAL AUDIO GRAPHICS
CD Photo	——
CD-I	——
Livre électronique	E3XA Electronic Book

Seuls les disques ronds doivent être utilisés avec le CRX160E. La tentative de lecture de disques de formes spéciales (étoiles, cœurs, cartes, etc.) risque d'endommager le lecteur.

Le CRX160E peut effectuer l'écriture de disques CD-R et CD-RW lorsqu'il est utilisé avec le logiciel d'écriture de disque. La capacité de lecture musicale (ou de données) écrite par le CRX160E ou un lecteur CD-ROM d'un autre modèle dépend du fait d'avoir les réglages de logiciel appropriés lors de l'écriture sur le disque.

Disques cd-r

Les données ne peuvent être écrites qu'une seule fois sur ce type de disque et ne peuvent plus être effacées après. Les CD musicaux créés sur des supports de disques CD-R peuvent être lus sur les lecteurs CD normaux.

Disques cdrw

Les données peuvent être écrites et effacées répétitivement sur ce type de disque. En général, l'écriture d'un CD-RW neuf peut être effectuée environ 1000 fois. Les CD musicaux créés sur des supports de disques CD-RW ne peuvent pas être lus sur les lecteurs CD normaux à moins que ces derniers soient désignés compatibles CD-RW.

Vitesses d'écriture

La vitesse d'écriture utilisée pour un CD-R ou CD-RW doit être réglée de façon à ne pas dépasser celle spécifiée pour le support de disque. La vitesse est déterminée par un réglage dans le logiciel d'écriture de disque.

Disques cdrw à grande vitesse

Le CRX160E peut écrire sur des supports de disques CD-RW à grande vitesse. Les données écrites sur des disques CD-RW à grande vitesse peuvent être lues par les lecteurs de CD-ROM normaux autres que le CRX160E.

Les lecteurs CD-R/RW n'affichant pas le logo High-Speed CD-RW ne peuvent être utilisés pour l'écriture sur des disques CD-RW à grande vitesse. Pour l'écriture ou l'ajout sur ce genre de disques avec un lecteur CD-R/RW autre que le CRX160E, s'assurer que ce lecteur possède le logo High-Speed CD-RW. De même, régler la vitesse d'écriture sur celle spécifiée pour le support de disque CD-RW à grande vitesse utilisé.

Compatibilité de disque

Les disques CD-R et CD-RW créés avec le CRX160E peuvent être lus sur la plupart des lecteurs CD-ROM. Certains lecteurs CD-ROM plus ancients peuvent, toutefois, ne pas supporter la lecture des disques CD-RW. De même, selon la combinaison lecteur-disque, certains disques CD-R et CD-RW ne sont lisibles dans certains lecteurs à cause de la différence de qualité du disque et des caractéristiques du lecteur entre un fabricant et un autre.

Disques recommandés

Nous recommandons l'utilisation des produits d'enregistrement Sony avec le CRX160E. Prière de visiter la page web SonyDrive data media listée dans le document séparé "Informations de support technique".

En cas de problème

Avant de demander tout support technique, prière de vérifier une nouvelle fois si le lecteur est bien en panne. Contacter, ensuite, le fournisseur ou le service technique après-vente listé dans le document séparé "Informations de support technique".

Symptôme	Cause/Remède
Le lecteur n'est pas reconnu par le PC ou n'as pas fonctionné correctement.	→ Le connecteur d'alimentation ou le cable d'interface n'est pas correctement raccordé. Se reporter au chapitre “Guide d'installation” pour vérifier que les connexions sont correctes. Vérifier également que les connecteurs sont fermement branchés au lecteur et au PC. → Le cable d'interface est peut-être raccordé en amont. Se reporter au chapitre “Guide d'installation” pour vérifier que la broche 1 du lecteur est raccordée à la broche 1 du PC. → Les régles maître/esclave du lecteur sont peut-être incorrects. Se reporter au chapitre “Guide d'installation” pour vérifier que les régles de cavaliers à l'arrêté du lecteur sont corrects. → Dans certains cas, des régles doivent aussi être effectuels au niveau du PC pour correspondre au réglage maître/esclave du lecteur. Les régles BIOS ou des cavaliers sur un disque dur externe peuvent nécessiter des modifications. Se reporter au manuel d'utilisation du PC ou contacter le fabricant ou le service après-vente du PC.
Saut du son audio ou les données ne peuvent pas être lues à partir du disque.	→ Le disque est peut-être inséré à l'envers (l'étiquette doit être face vers le haut). → Le disque peut être incompatible. Se reporter à disques compatibles (page 11). → Le disque nécessite un nettoyage. → Le disque est peut-être rayé. Essayer un autre disque pour vérifier que le lecteur fonctionné correctement. → De la condensation peut s'être formée sur le disque ou dans le lecteur. Retirer le disque et attendre environ une heures.
Le disque n'est pas ejecté.	→ Le bouton d'éjection ne peut pas être utilisé pour ejecter un disque lorsque le lecteur (PC) est étéint. → Le disque ne peut pas être ejecté en cours d'écriture. Suivre la procédure du logiciel d'écriture de disque pour ejecter le disque. → Le PC est peut-être bloqué du à une cause extérieure. Dans ce cas,mettre le PC hors puis sous tension de nouveau. → Si le disque ne peut toujours pas être ejecté, pousser avec un objet fin dans la fente d'éjection d'urgence.
Une erreur s'est produit lors de l'écriture de données.	→ Si la vitesse d'écriture est réglée trop faible, la changer pour une vitesse plus rapide. En fonction du support de disque utilisé, les vittesses d'écriture plus rapides peuvent fonctionner mistroux. La modification de la vitesse d'écriture peut être effectue par le logarithd'écriture de disque. Si le PC possède une unité centrale lente, la vitesse d'écriture doit aussi être lente.→ Désactiver l'écran de veille du PC. Si l'écran de veille s'active lors de l'écriture de données, le transfert de données peut ralentir, ce qui provoque des erreurs d'écriture de données.→ Fermer tous les programmes excepté le programme d'écriture de disque.→ Fermer tous les utilisaires de disque dur resident et les utilisaires d'accelération de disque.→ Dans certains cas, la fragmentation de fichier dans le disque dur peut provoquer des problèmes. Défragmenter le disque dur avec le programme de défragmentation de Windows présente dans Accessoires -Outils système ou tout autre programme adéquat.
Un problème s'est produit lorsque le PC est lancé ou le programme d'écriture de disque ne fonctionne pas correctement.	→ Si le logarithd d'écriture de disque fourni avec le CRX160E est installé dans un PC ayant déjà un programme d'écriture paquet tel que CDRFS, le logarithd risque de ne pas fonctionner correctement. Essayer de désinstaller l'autre programme avant d'installer le logarithd fourni. Noter que certains PC sont livrés avec CDRFS préinstallé.
Un programme d'écriture de disque autre que celui fourni avec le lecteur est déjà installé mais ne fonctionne pas.	→ Le programme d'écriture de disque peut être incompatible avec le CRX160E. Prière de contacter le fournisseur du programme d'écriture de disque.→ La version installée du programme d'écriture de disque est peut être incompatible avec le CRX160E. Prière de contacter le fournisseur du programme d'écriture de disque. Il est possible demettre à jour le programme d'écriture de disque pour le rendre compatible avec le CRX160E.
Des problèmes apparaissent après une certaine période de fonctionnement normal.	→ Si le fonctionnement devient instable après avoir installé un programme, essayer de le désinstaller et recommencer de nouveau. Si les symptômes sont éliminés, éviter d'instructor et d'utiliser le nouveau programme.

Conditions de fonctionnement et de rangement

Eviter d'utiliser ou de ranger le lecteur dans un endroit chaud ou humide et où il risque d'être soumis à de fortes vibrations et exposé à la lumière directe du soleil.

Expédition

• Prière de remballer le lecteur dans son emballage d'origine pour l'expédier.
• Si le lecteur doit être expédé alors qu'il est installé dans le PC, retirez tout disque dedans.

Éviter les problèmes de condensation

Eviter autant que possible les changements brusques de température. Ne pas essayer d'utiliser le lecteur immédiatement après l'avoir déplacé d'un endroit froid à un endroit chaud ou après avoir augmenté la température de la pièce à cause de la condensation qui se sera formée dans le lecteur. Si la température change soudainement alors que le lecteur est utilisé, arrêter de l'utiliser et le laisser sous tension pendant environ une heure.

Manipulation des disques

• Manipuler les disques par les bords. Ne jamais toucher la surface d'enregistrement.

• Ne pas écrire sur des disques (excepté avec un marqueur feutre) ni coller des étiquettes dessus.

• Ne pas ranger les disques dans des endroits poussiéreux, sales ou humides, à la lumière directe du soleil ou à proximité d'appareils générateurs de chaleur.
• Eviter de renverser du liquide sur les disques.
• Pour protéger les données importantes, garder toujours les disques dans leur étui de protection.

Boîtier

Essuyer le boîtier avec un chiffon doux et sec. Pour des tâches plus fortes, essuyer avec un chiffon humidifié d'un détergent synthétique. Ne pas utiliser de dissolvant, de benzène ou d'alcool, ce qui risque d'endommager la finition de la surface du boîtier.

Disques

Essuyer les disques avec un chiffon doux en partant du centre du disque vers l'extérieur.

Pour des tâches plus fortes, essuyer avec un chiffon humidifié et essoré, puis sécher avec un chiffon sec.

Ne pas utiliser de benzène, de nettoyeur de disque en vinyle ou de solutions antistatiques, ce qui risque de rayer les disques.

Précautions de nettoyage de disque

• Ne pas essuyer les disques CD-R ou CD-RW pour les nettoyer avant d'enregistrer des données. Utiliser, par contre, un souffleur pour les dépoussiérer.
• Les données ne seront pas correctement enregistrées si des rayures ou de la poussière se trouvent sur la partie non enregistrée d'un disque CD-R ou CD-RW. Faire très attention lors de la manipulation des disques.

Carte de garantie

• Une carte de garantie doit être livrée avec le produit au moment de l'achat.
• Prière de conserver la carte de garantie, remplir les informations spécifiées et la garder pour toute référence ultérieure.
• La période de garantie est d'une année à partir de la date d'achat.

Si un problème est suspecté, vérifier tout d'abord ce qui suit.

Revoir les informations dans ce manuel.

Si le problème est toujours présent, contacter le service après-vente.

Contacter le service technique après-vente listé dans le document séparé "Informations de support technique".

Réparation sous garantie

Nous effectuons les réparations telles que décrites dans ce manuel et dans la carte de garantie. Se reporter à ces documents pour les détails.

Réparation hors garantie

La réparation du lecteur et sa remise en fonctionnement sera facturée.

Disponibilité des pièces de remplacement

Les pièces de réparation (nécessaires au fonctionnement de l'appareil) pour les lecteurs CD-R/RW seront disponibles dans les six années suivant l'arrêt de fabrication du module. Pendant cette période, la réparation est assurée et est également possible après, selon la nature de la panne. Contacter, dans ce cas, le fournisseur ou le service de réparation.

Pour nous contacter, prière d'avoir les informations suivantes à portée de main:

• Nom du modèle : CRX160E
• Numéro de série :
• Description du problème : aussi détaillée que possible
• Date d'achat :

Disques

Types de disques compatibles

CD-ROM

CD-ROM XA

Photo CD

Diamètre du disque 12 cm

8 cm (CD-DA, Livres électroniques seulement)

Systèmes d'écriture

Track-at-once

Disc-at-once

Session-at-once

Taux de transfert de données

Jusqu'à 4800 Kbps (Vitesse 1) 32×

Durée d'accès

150 ms en moyenne (aléatoire)

Le taux de transfert de données maximal dépend de la capacité du PC hôte.

Environnement de fonctionnement/rangement

Température de fonctionnement 5 à 40°C

Humidité de fonctionnement

20 à 80% HR (sans condensation)

Environnement de rangement

-20 à 50°C, 20 à 90% HR

(sans condensation)

Alimentation et divers

Courant +5V 1000 mA typ.

1200mA max.

+12 V 600 mA typ.

1300mA max.

Consommation électrique

Env. 11 watts

Taille

Env. 146× 41,4× 208mm (LHP)

Poids

Environ 1 kg (lecteur seul)

Type

Laser semi-conducteur GaAlAs

Longueur d'onde

780 - 789nm (à 25^)

Sortie de courant

120 mW maximum

Interface

Interface de lecteur

Compatible ATAPI

Capacité du tampon

4 MB

Prière de noter que les spécifications et l'apparence de l'appareil sont sujettes à des modifications sans préavis.
