MODE D'EMPLOI FW1804 SONY
| ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR | ATTENTION: POUR REDUIRE LE RISQUE DE CHOC ELECTRIQUE, NE PAS OUVRIR LE CAPOT (OU L'ARRIÈRE). AUCUNE PIECE INTERNE REPARABLE PAR L'UTILISATEUR. LA MAINTENANCE DOIT ETRE CONFIEE A UN PERSONNEL QUALIFIE. |
| Le symbole éclair contenu dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur de l'appareil. Ses caractéristiques sont suffisantes pourprésenter un risque potentiel d'électrocution pour les personnes. | |
| Le point d'exclamation contenu dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'instructions concernant le fonctionnement ou la maintenance (réparation) dans les documents qui accompagnent l'appareil. |
Cet appareil possède un numéro de série sur la face avant. Veuillez inscrire les numéros de modèle et de série et les conserver.
N° de modèle
Numéro de série
Avertissement
Il s'agit d'un produit de Classe A. Dans un environnement domestique, cet appareil peut provoquer des interférences radio. Dans ce cas, l'utilisateur peut être amené à prendre des mesures appropriées.
Information sur le marquage CE
a) Environnement électromagnétique applicable : E4. b) Crête de courant d'emploi : 4,6 A.
1 Lisez ces instructions. 2 Conservez ces instructions. 3 Tenez compte de tous les avertissements. 4 Suivez toutes les instructions. 5 N'utilisez pas cet appareil avec de l'eau à proximité. 6 Ne nettoyez l'appareil qu'avec un chiffon sec. 7 N'obstruez pas les ouïes de ventilation. Installez l'appareil conformément aux instructions du constructeur. 8 N'installez pas l'appareil à proximité de sources de chaleur, comme un radiateur, chauffage, poêle ou tout autre appareil produisant de la chaleur (amplificateur de puissance, par exemple). 9 Ne supprimez pas les dispositifs de sécurité des fiches polarisées ou avec mise à la terre. Une fiche polarisée possède un contact plus large que l'autre ; une fiche avec mise à la terre possède une troisième broche, prévue pour votre sécurité. Si la fiche se trouvant à l'extrémité du cordon secteur fourni avec votre appareil ne correspond pas à votre prise murale, consultez un électricien pour remplacer la prise obsolète. 10 Évitez de marcher sur le cordon secteur, de le coincer ou de le pincer, ainsi que de couder le cordon, particulièrement au niveau de l'appareil ou de la prise secteur. 11 N'utilisez que les dispositifs optionnels ou les accessoires recommandés par le constructeur. 12 N'utilisez l'appareil qu'avec des supports ou dispositifs de fixation fournis ou commandés par le constructeur. Si vous employez un chariot, prenez garde, lors du déplacement de l'ensemble chariot/appareil, à ne pas vous blesser suite à un renversement.
13 Débranchez le cordon d'alimentation de l'appareil en cas d'orage ou s'il doit rester inutilisé pendant une longue période. 14 Pour toute maintenance, adressez-vous à des techniciens professionnels qualifiés. Un retour en SAV est indispensable lorsque l'appareil a été endommagé d'une façon ou d'une autre : cordon ou fiche secteur défaillant, pénétration de liquide ou
introduction d'objets dans l'appareil, exposition à la pluie ou à l'humidité, et bien sûr dès qu'il ne fonctionne pas normalement, suite à une chute ou à un choc par exemple.
N'exposez pas l'appareil à des éclaboussures ou à des gouttes d'eau. - Ne posez pas d'objet contenant du liquide, tel qu'un vase, sur l'appareil. - N'installez pas cet appareil dans un espace confiné, dépourvu de ventilation, comme par exemple une bibliothèque ou similaire. L'appareil tire un courant nominal de veille de la prise secteur, avec son interrupteur POWER en position off.
Introduction 5 Généralités 6 Fonctionnalités 5 Configuration requise 5 Dans le carton 6 Montage en rack de l'unité 6 Nomenclature utilisée dans ce manuel 6 Droits d'auteur 6 Parties de la FW-1804 7 Face avant 7 Face arrière 9 Mixage d'écoute 10 Réglage et contrôle des cadences d'horloge 10 Mixage d'écoute 10 Configurations d'écoute 10 Faire les réglages du mixer 10 Réglage des niveaux d'entrée 11 Panneau de commande 12 Onglet Settings (Réglages) 12 Onglet Routing (Routage) 12 Onglet Quick Start (Windows tableau) 13 Onglet Core Audio (Mac OS X installation) 13 Guide de dépannage 15 Caractéristiques 16 Caractéristiques 16

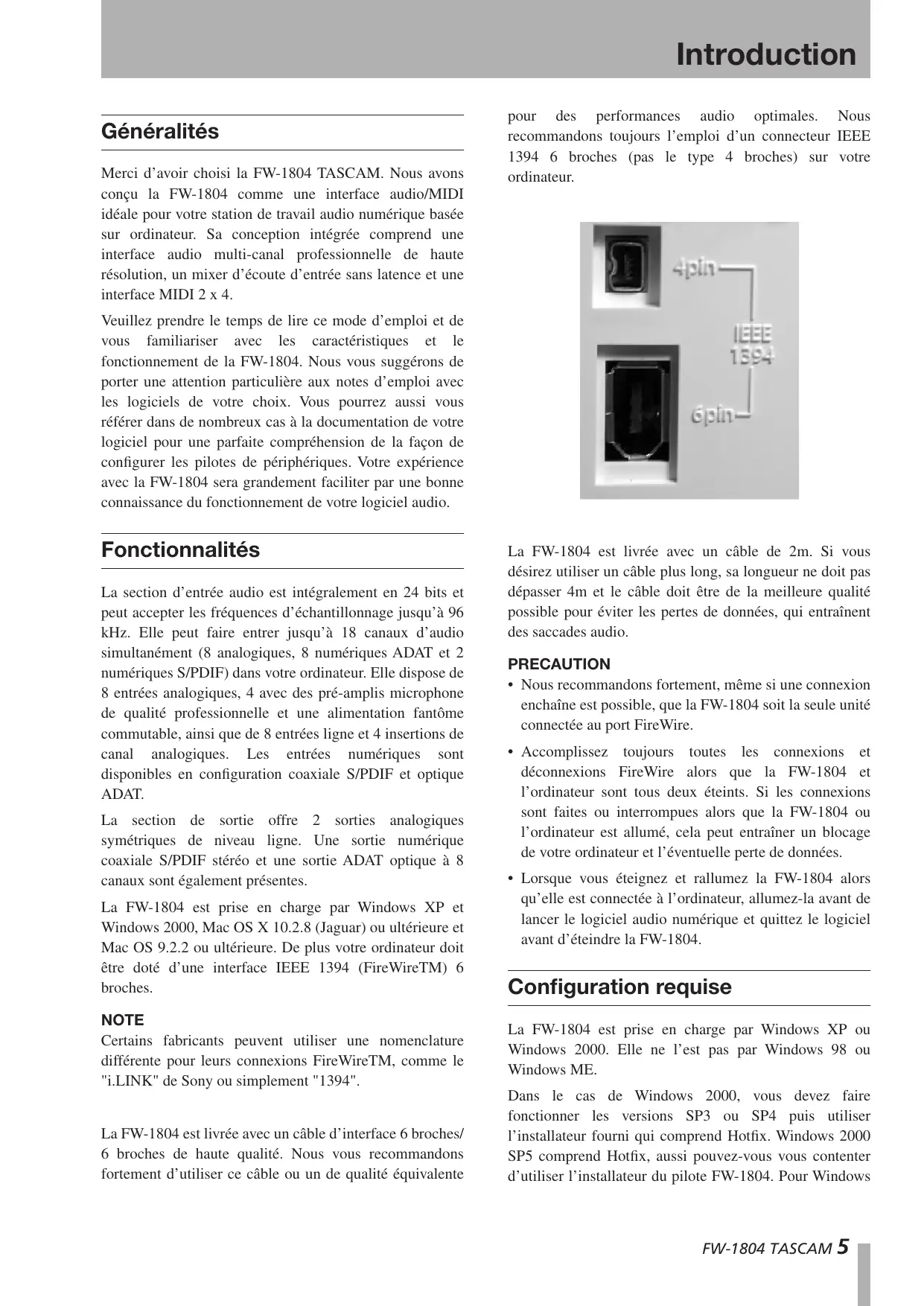

Généralités
Merci d'avoir choisi la FW-1804 TASCAM. Nous concevons la FW-1804 comme une interface audio/MIDI idéale pour votre station de travail audio numérique basée sur ordinateur. Sa conception intégrée comprend une interface audio multi-canal professionnelle de haute résolution, un mixer d'écoute d'entrée sans latence et une interface MIDI 2 x 4.
Veuillez prendre le temps de lire ce mode d'emploi et de vous familiariser avec les caractéristiques et le fonctionnement de la FW-1804. Nous vous suggérons de porter une attention particulière aux notes d'emploi avec les logiciels de votre choix. Vous pourrez aussi vous référer dans de nombreux cas à la documentation de votre hôte pour une parfaite compréhension de la façon de configurer les pilotes de périphériques. Votre expérience avec la FW-1804 sera grandement facilitée par une bonne connaissance du fonctionnement de votre hôte audio.
Fonctionnalités
La section d'entrée audio est intégralement en 24 bits et peut accepter des fréquences d'échantillonnage jusqu'à 96 kHz. Elle peut faire entrer jusqu'à 18 canaux d'audio simultanément (8 analogiques, 8 numériques ADAT et 2 numériques S/PDIF) dans votre ordinateur. Elle dispose de 8 entrées analogiques, 4 avec des préamplis microphone de qualité professionnelle et une alimentation fantôme commutable, ainsi que de 8 entrées ligne et 4 insertions de canal analogiques. Les entrées numériques sont disponibles en configuration coaxiale S/PDIF et optique ADAT.
La section de sortie offre 2 sorties analogiques symétriques de niveau ligne. Une sortie numérique coaxiale S/PDIF stéréo et une sortie ADAT optique à 8 canaux sont également disponibles.
La FW-1804 est prise en charge par Windows XP et Windows 2000, Mac OS X 10.2.8 (Jaguar) ou ultérieure et Mac OS 9.2.2 ou ultérieure. L'ordinateur doit de plus être doté d'une interface IEEE 1394 (FireWireTM) 6 broches.

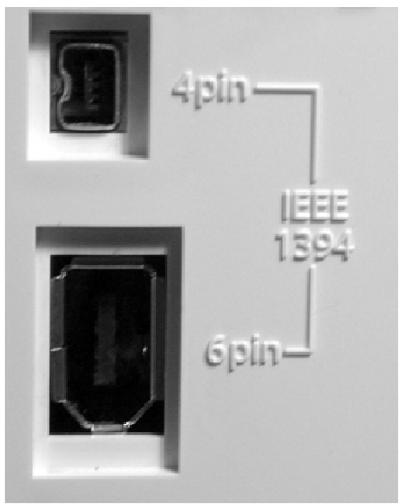

Note
Certains fabricants peuvent utiliser une nomenclature différente pour leurs connexions FireWireTM, comme le "i.LINK" de Sony ou simplement "1394".
La FW-1804 est livrée avec un câble d'interface 6 broches/6 broches de haute qualité. Nous vous recommandons fortement d'utiliser ce câble ou un câble de qualité équivalente.
pour des performances audio optimales. Nous recommandons toujours l'emploi d'un connecteur IEEE 1394 6 broches (pas le type 4 broches) sur votre ordinateur.
La FW-1804 est livrée avec un câble de 2 m. Si vous désirez utiliser un câble plus long, sa longueur ne doit pas dépasser 4 m et le câble doit être de la meilleure qualité possible pour éviter les pertes de données, qui entraînent des saccades audio.
Précaution
- Nous recommandons fortement, même si une connexion en chaîne est possible, que la FW-1804 soit la seule unité connectée au port FireWire.
- Effectuez toujours toutes les connexions et déconnexions FireWire lorsque la FW-1804 et l'ordinateur sont tous deux éteints. Si les connexions sont établies ou interrompues alors que la FW-1804 ou l'ordinateur est allumé, cela peut entraîner un blocage de votre ordinateur et une éventuelle perte de données.
- Lorsque vous éteignez et rallumez la FW-1804 alors qu'elle est connectée à l'ordinateur, allumez-la avant de lancer le logiciel audio numérique et quittez le logiciel avant d'éteindre la FW-1804.
Configuration requise
La FW-1804 est prise en charge par Windows XP ou Windows 2000. Elle ne l'est pas par Windows 98 ou Windows ME.
Dans le cas de Windows 2000, vous devez faire fonctionner les versions SP3 ou SP4 puis utiliser 2000 SP5 comprend Hotfix, aussi pouvez-vous vous contenter d'utiliser l'installateur du pilote FW-1804.
Pour Windows XP, vous devez utiliser le SP1 puis l'installateur fourni qui comprend Hotfix. Windows XP SP2 comprend déjà Hotfix, aussi pouvez-vous
Sur le Mac, la FW-1804 est prise en charge par Mac OS X version 10.2.8 ou ultérieure ou Mac OS 9.2.2. Les versions antérieures du système d'exploitation Macintosh ne sont pas prises en charge.
Dans le carton
Le carton de la FW-1804 contient les éléments référencés ci-dessous. Lorsque vous ouvrez le carton, assurez-vous que tous les éléments de la liste suivante sont présents. Si un élément quelconque manque, veuillez contacter votre revendeur TASCAM.
FW-1804 - Adaptateur secteur (PS-1225) et câble - Adaptateur pour fiche secteur (Japon et Asie uniquement) - Câble IEEE 1394 6 broches vers 6 broches - Un CD-ROM contenant le pilote, le logiciel utilitaire et la documentation pour la FW-1804 (compatible Windows et Mac) - Un CD-ROM contenant l'application Cubase LE - Kit de montage en rack - Ce manuel - Guide d'installation - Carte de garantie
Avertissement
Quand vous utilisez la FW-1804, n'employez que l'adaptateur secteur PS-1225 et le câble fournis. N'utilisez pas cet adaptateur secteur et son câble avec un autre produit.

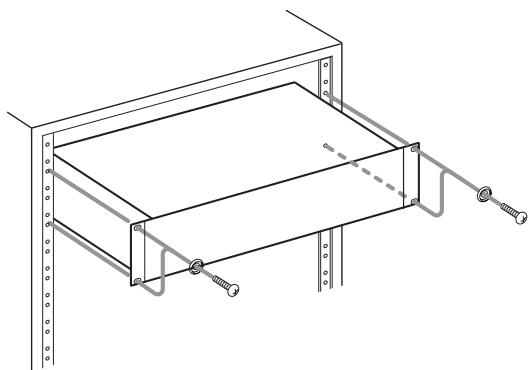

Montage en rack de l'unité
Utilisez le kit de montage en rack pour monter l'unité dans un rack d'équipement standard 19", comme représenté ci-dessous.
- Retirez les pieds de l'unité avant de la monter.
- Laissez 1U d'espace au-dessus
- Laissez au moins 10 cm (4 in) à l'arrière
Nomenclature employée dans ce manuel
Dans ce manuel, les conventions typographiques suivantes sont utilisées :
- l'unité est écrit de la façon suivante : LINE/MIC.
- une autre unité est écrit de la façon suivante : AUX IN.
- En cas de référence à l'affichage de l'ordinateur hôte, toutes les demandes, tous les messages, etc., sont mentionnés dans la police suivante : Pressez n'importe quelle touche pour continuer.
- Si vous devez saisir quelque chose dans l'ordinateur, nous l'écrivons de la façon suivante : NOM_DE_FICHIER.MAX.
- Les noms des touches à presser sur le clavier de l'ordinateur sont écrits dans la police suivante et entourés par des crochets : [F1].
- Les touches qui doivent être pressées ensemble sont liées par un symbole +. Ainsi [Ctrl] + [F1] signifie "pressez et tenez la touche Control et pressez la touche F1".
- Lorsque nous nous référons à l'application logicielle servant à contrôler et configurer la FW-1804, nous l'appelons "panneau de commande" ou "panneau de commande logiciel".
Windows, Windows XP et Windows 2000 e Microsoft Corporation.
Macintosh, Mac OS, Mac OS X et FireWire 'Apple Computer.
i.LINK est une marque commerciale de Sony Corporation.
Toutes les autres marques commerciales sont la propriété de leurs détenteurs respectifs.

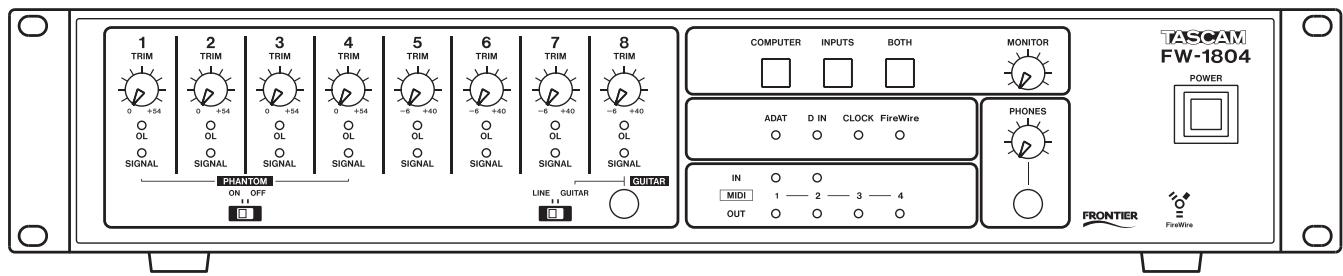

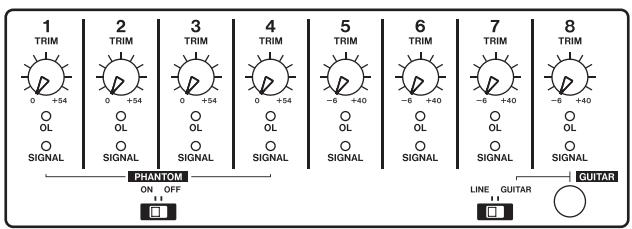

Face avant
La face avant de la FW-1804 est fractionnée en zones logiques.
Commandes TRIM
Commandes de niveau analogique pour le niveau des entrées micro (XLR) 1 à 4, et des entrées ligne 1 à 8. Leur fonction est la même quel que soit le mode d'écoute sélectionné. Notez que les meilleurs rapports signal/bruit sont obtenus en maximisant le niveau des entrées analogiques des convertisseurs A/N. Pour les entrées micro et ligne de la FW-1804, les commandes TRIM apportent le moyen d'optimiser ces niveaux.
Indicateurs de saturation OL (Overload)
Les indicateurs OL s'allument pour indiquer une crête de signal à -2,5 dBFS ou plus par défaut (ce niveau est réglable entre 0,0 dBFS et -5,0 dBFS, par pas de 0,5 dB à l'aide du panneau de commande logiciel de la FW-1804). Quand un de ces indicateurs s'allume, cela indique une saturation d'entrée – réduisez le niveau de l'entrée du canal jusqu'à ce que l'indicateur s'éteigne.
Indicateurs signal
Les indicateurs SIGNAL s'allument pour indiquer la présence d'un signal audio dans l'entrée analogique correspondante. Ces indicateurs s'allument quand le niveau de signal est de -42 dBFS ou plus.
Ces indicateurs et les indicateurs OL indiquent les niveaux de signal des 8 entrées analogiques, quel que soit le mode d'écoute sélectionné.
Commutateur Phantom
Utiliser ce commutateur afin d'activer l'alimentation fantôme pour les prises de microphone.
Précaution
Les microphones ne doivent pas être connectés à la FW-1804 ou déconnectés de celle-ci alors que l'alimentation fantôme est activée. Des microphones dynamiques asymétriques ne doivent jamais être branchés à des connecteurs avec alimentation fantôme.
Sélecteur Guitar/Line
N'affecte que l'entrée LINE IN 8. Quand il est sur GUITAR, l'impédance d'entrée correspond alors à celle d'une guitare électrique ou basse passive. Pour tous les autres instruments, laissez ce sélecteur en position LINE.
Indicateur ADAT
S'allume quand un signal d'horloge valable au format ADAT est reçu.
Indicateur DIN
S'allume quand un signal d'horloge valable au format S/PDIF ou TOSLINK est reçu.
Indicateur CLOCK
S'allume quand l'horloge interne est verrouillée sur la fréquence d'échantillonnage sélectionnée.
Indicateur FireWire
S'allume quand une connexion IEEE 1394 (FireWire) valide est établie entre la FW-1804 et l'ordinateur hôte.
Indicateurs MIDI IN et OUT
Ils s'allument momentanément quand une activité MIDI est détectée sur les ports appropriés. Ces indicateurs fonctionnent indépendamment du mode d'écoute.

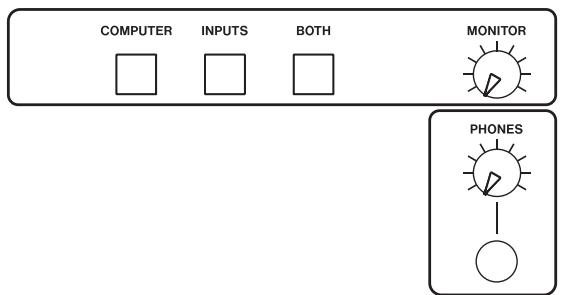

Touches Computer / Inputs / Both
Ces touches sélectionnent la source du signal envoyé aux sorties analogiques stéréo symétriques.
COMPUTER : Seul l'audio de l'ordinateur hôte est entendu. Cela peut être utile si vous effectuez un mixage des pistes de et désirez couper le mixer d'écoute sans perdre ses réglages.
INPUTS : Seules sont entendues les entrées analogiques, ADAT et S/PDIF de la FW-1804. Cela peut être utile pour régler les entrées en prise live ou pour enregistrer dans .
BOTH : Les signaux audio de la station hôte et des entrées de la FW-1804 sont tous entendus.
Commande Monitor
Cette commande affecte le niveau du signal envoyé par les sorties jack 6,35 mm symétriques STEREO OUT (BAL).
Commande PHONES
Cette commande analogique affecte le niveau du signal envoyé par la prise casque stéréo PHONES.
Prise phones
Sortie de niveau casque en jack 6,35 mm stéréo.
Interrupteur Power
Assurez-vous qu'il est sur OFF lorsque vous branchez l'appareil au secteur.
Note
Attendez au moins 5 secondes avant de rallumer la FW-1804 après l'avoir éteinte. Autrement, la FW-1804 peut ne pas démarrer normalement.
Avertissement
Les sorties de la FW-1804 produisent un bruit lors de la mise sous tension.
Pour éviter tout dommage auditif ou matériel, baissez le volume du système d'écoute ou assurez-vous qu'il est éteint, et ne portez pas de casque branché à la FW-1804 lorsque vous l'allumez ou l'éteignez.

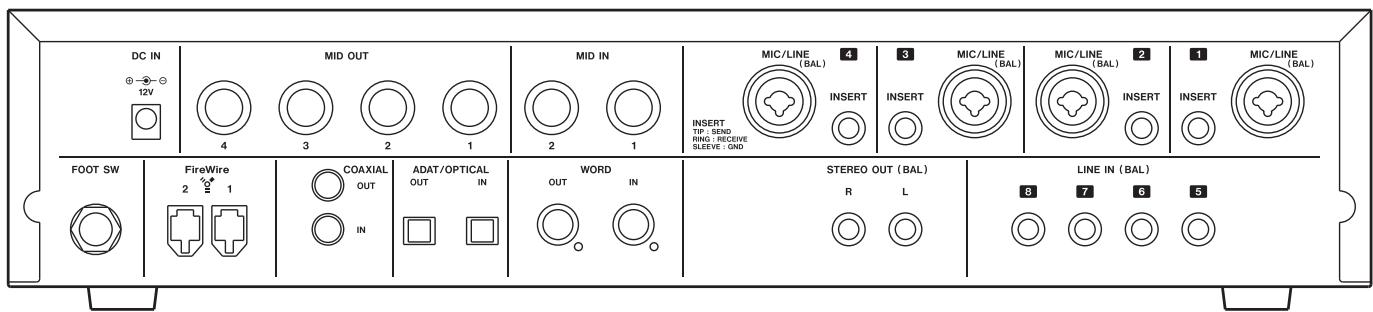

Prise DC IN
Connectez ici uniquement l'adaptateur secteur fourni avec votre FW-1804.
Assurez-vous que l'interrupteur POWER est éteint quand vous faites le branchement.
Connecteurs MIDI IN/OUT
Deux connecteurs MIDI IN et quatre MIDI OUT vous permettent de brancher des contrôleurs MIDI ainsi que des modules générateurs de son externes.
Prises MIC/LINE (1-4)
Des prises mixtes XLR-jack 3 points pour recevoir des microphones ou des sources de niveau ligne. Les connecteurs XLR (1: masse, 2: chaud, 3: froid) sont branchés au pré-amplificateur de microphone interne. Les jacks 3 points (extrémité: point chaud, bague: point froid, corps: masse) sont des entrées analogiques symétriques de niveau ligne (+11 dBu). Ces prises sont concentriques : une seule source, un micro ou une source ligne, peut être connectée à la fois.
Précaution
Les microphones ne doivent pas être connectés à la FW-1804 ou déconnectés de celle-ci si l'alimentation fantôme est activée.
Les microphones dynamiques asymétriques et certains microphones à ruban ne doivent jamais être branchés à des connecteurs avec alimentation fantôme. Vérifiez auprès du fabricant de votre microphone si vous n'êtes pas sûr.
Prises Insert (1-4)
Inserts individuels par canal. Ce sont des prises jack 6,35 mm 3 points (extrémité : départ, bague : réception, corps : masse) qui vous permettent d'insérer un processeur externe, tel qu'un compresseur analogique, dans la chaîne du signal pour les entrées 1 à 4 (micro ou ligne). Le point d'insertion est placé entre l'entrée (après le réglage de niveau trim micro/ligne) et le convertisseur analogique.
numérique. Un câble bretelle d'insertion standard en "Y" avec une fiche jack 3 points est requis. Voyez cela avec votre revendeur d'instruments de musique.
Prises LINE IN (5-8)
Entrée analogique jack 6,35mm symétrique de niveau ligne (+4 dBu).
Deux sorties symétriques de niveau ligne +4 dBu sur jack 6,35 mm 3 points (extrémité : point chaud, bague : point froid, corps : masse).
Connecteur Word In
Connecteur BNC coaxial pour l'entrée d'un signal Word Clock externe venant d'un autre appareil. Cette entrée a une terminaison de 75 Ω.
Connecteur BNC coaxial pour la sortie du signal Word Clock de la FW-1804 à destination d'un autre appareil.
Connecteurs ADAT/optical in/out
Entrée/sortie en fibre optique pour le format ADAT 8 canaux ou S/PDIF 2 canaux au format TOSLINK.
Connecteurs coaxial in/out
Entrée et sortie numériques coaxiales S/PDIF par connecteurs cinch (RCA).
Ports FireWire
Utilisez un de ces ports pour relier la FW-1804 à l'ordinateur hôte, assurant ainsi la communication audio. N'importe lequel des deux ports peut être employé pour brancher la FW-1804 à votre ordinateur.
Accepte une pédale commutateur fugitive standard à prise jack 6,35 mm. La fonction de cette prise est déterminée dans le panneau de commande logiciel.
Réglage et contrôle des cadences d'horloge

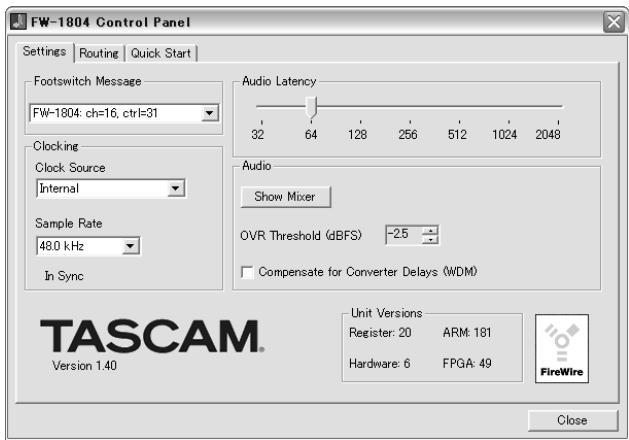

La cadence et la source d'horloge audio de la FW-1804 se vérifient ou se changent depuis le panneau de commande logiciel.
Fréquence d'échantillonnage attendue
Si une entrée numérique est sélectionnée comme source d'horloge et qu'elle n'a pas de signal d'horloge utilisable, l'indicateur CLOCK clignote pour indiquer un problème et l'unité bascule sur sa propre horloge interne en attendant un signal d'horloge valable. Si la f est éloignée de 3% ou plus, la FW-1804 bascule sur l'horloge interne.
Mixage d'écoute
La FW-1804 dispose d'un mixer d'écoute physique contrôlé par une fenêtre de mixer logiciel accessible depuis le panneau de commande logiciel. L'avantage principal est de fournir un moyen d'écouter vos entrées audio sans latence.
En utilisant le mixer d'écoute pour contrôler l'audio des entrées conjointement au retour audio de votre application audio numérique, il est possible d'ajouter des pistes dans votre logiciel audio numérique sans aucun des retards de traitement audio inhérents aux applications audio numériques.

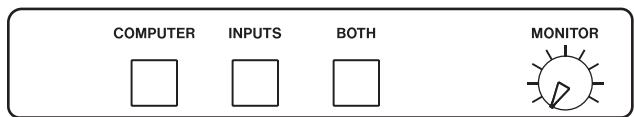

Configurations d'écoute
La source du signal envoyé aux sorties analogiques stéréo dépend de la touche sélectionnée parmi les trois : COMPUTER, INPUTS ou BOTH.
Touche Computer
Seul l'audio de l'ordinateur hôte est entendu. Cela peut être utile si vous effectuez un mixage des pistes de votre station de travail audio numérique et désirez couper le mixer d'écoute sans perdre ses réglages.
Touche Inputs
Seules sont entendues les entrées analogiques, ADAT et S/PDIF de la FW-1804. Cela peut être utile pour régler les entrées en prise live ou pour enregistrer dans votre station de travail audio numérique.
Touche BOTH
Les signaux audio de la station hôte et des entrées de la FW-1804 sont tous entendus.
- Le réglage par défaut est BOTH.
Faire les réglages du mixer
Une fois la configuration d'écoute effectuée, il est possible d'utiliser l'interface mixer du logiciel pour régler les niveaux et positions panoramiques. Cliquez sur le bouton Show Mixer (Afficher mixer) dans l'onglet Settings (Réglages) du panneau de commande (Control Panel).

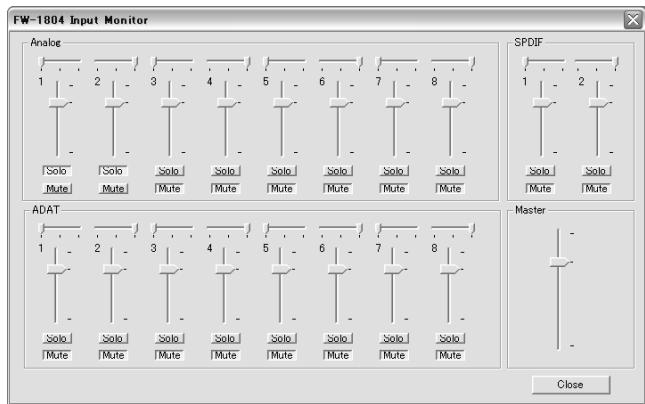

L'écran suivant apparaîtra :
Réglage du fader master sur 0 dB (gain unitaire).
Maintenez la touche [Shift] enfoncée et cliquez sur le fader master.
Réglage du niveau d'écoute d'un canal sur 0 dB (gain unitaire)
Maintenez la touche [Shift] et cliquez sur le fader du canal.
Note
Il est important de comprendre que lorsque vous utilisez le mixer d'écoute, l'interface mixer logiciel de la FW-1804
