MEDIAGATE NX HD - Lecteur multimédia MEMUP - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Lecteur multimédia HD
Caractéristiques techniques principales	Résolution 1080p, support des formats vidéo MPEG-1, MPEG-2, MPEG-4, H.264, MKV, AVI, WMV
Alimentation électrique	Adaptateur secteur 5V/2A
Dimensions approximatives	200 mm x 130 mm x 30 mm
Poids	500 g
Compatibilités	Compatible avec les téléviseurs HD, les projecteurs et les systèmes audio via HDMI
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	5V
Puissance	10W
Fonctions principales	Lecture de fichiers multimédias, streaming, support de sous-titres
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces non disponibles en vente
Informations générales	Vérifier la compatibilité avec votre téléviseur avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - MEDIAGATE NX HD MEMUP

Comment réinitialiser mon MEMUP MEDIAGATE NX HD ?

Pour réinitialiser votre appareil, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne puis se rallume.

Pourquoi mon MEMUP MEDIAGATE NX HD ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Essayez également de changer de prise électrique.

Comment mettre à jour le firmware de mon MEMUP MEDIAGATE NX HD ?

Téléchargez la dernière version du firmware depuis le site officiel de MEMUP. Copiez le fichier sur une clé USB, puis insérez-la dans l'appareil et suivez les instructions à l'écran.

Mon MEMUP MEDIAGATE NX HD ne lit pas certains fichiers vidéo, que faire ?

Assurez-vous que le format du fichier est compatible avec le MEMUP MEDIAGATE NX HD. Les formats pris en charge incluent AVI, MP4, et MKV. Vérifiez également que le codec vidéo est supporté.

Comment connecter mon MEMUP MEDIAGATE NX HD à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI de l'appareil à un port HDMI de votre télévision. Assurez-vous de sélectionner la bonne source d'entrée sur votre télévision.

Que faire si le son ne fonctionne pas sur mon MEMUP MEDIAGATE NX HD ?

Vérifiez les connexions audio et assurez-vous que le volume n'est pas en sourdine. Testez également avec un autre câble HDMI ou AV si disponible.

Comment transférer des fichiers vers mon MEMUP MEDIAGATE NX HD ?

Vous pouvez transférer des fichiers via USB en connectant une clé USB ou un disque dur externe, ou via le réseau en utilisant le partage de fichiers sur votre ordinateur.

Pourquoi mon MEMUP MEDIAGATE NX HD se fige-t-il ?

Cela peut être dû à un surchauffe ou à un problème de mémoire. Éteignez l'appareil, laissez-le refroidir pendant quelques minutes, puis rallumez-le. Si le problème persiste, envisagez de réinitialiser l'appareil.

Comment accéder aux paramètres de mon MEMUP MEDIAGATE NX HD ?

Utilisez la télécommande pour naviguer vers le menu principal, puis sélectionnez 'Paramètres' pour accéder aux options de configuration.

Mon MEMUP MEDIAGATE NX HD ne détecte pas le réseau Wi-Fi, que faire ?

Assurez-vous que le Wi-Fi est activé sur l'appareil et que vous êtes à portée du routeur. Redémarrez votre routeur si nécessaire et essayez de reconnecter.

MODE D'EMPLOI MEDIAGATE NX HD MEMUP

Manuel d'utilisation

MEDIAGATE NX HD

MANUEL d'utilisation

CONSIGNES DE SECURITE ET AUTRES INSTRUCTIONS 1 TELECOMMANDE 2 PARTAGE DE DONNÉES RÉSEAU AVEC WINDOWS XP 3 BRANCHEMENT AUDIO / VIDÉO 7 INTERFACE DES MENUS 9 MENUVIDEO 10 MENUMUSIQUE 11 MENUPHOTO 12 VIRTUAL DVD (DVD VIRTUEL) 13 MENUCONFIGURATION 14 MISE A NIVEAU DU FIRMWARE 17 SPÉCIFICATIONS 18 FORUM AUX QUESTIONS 19

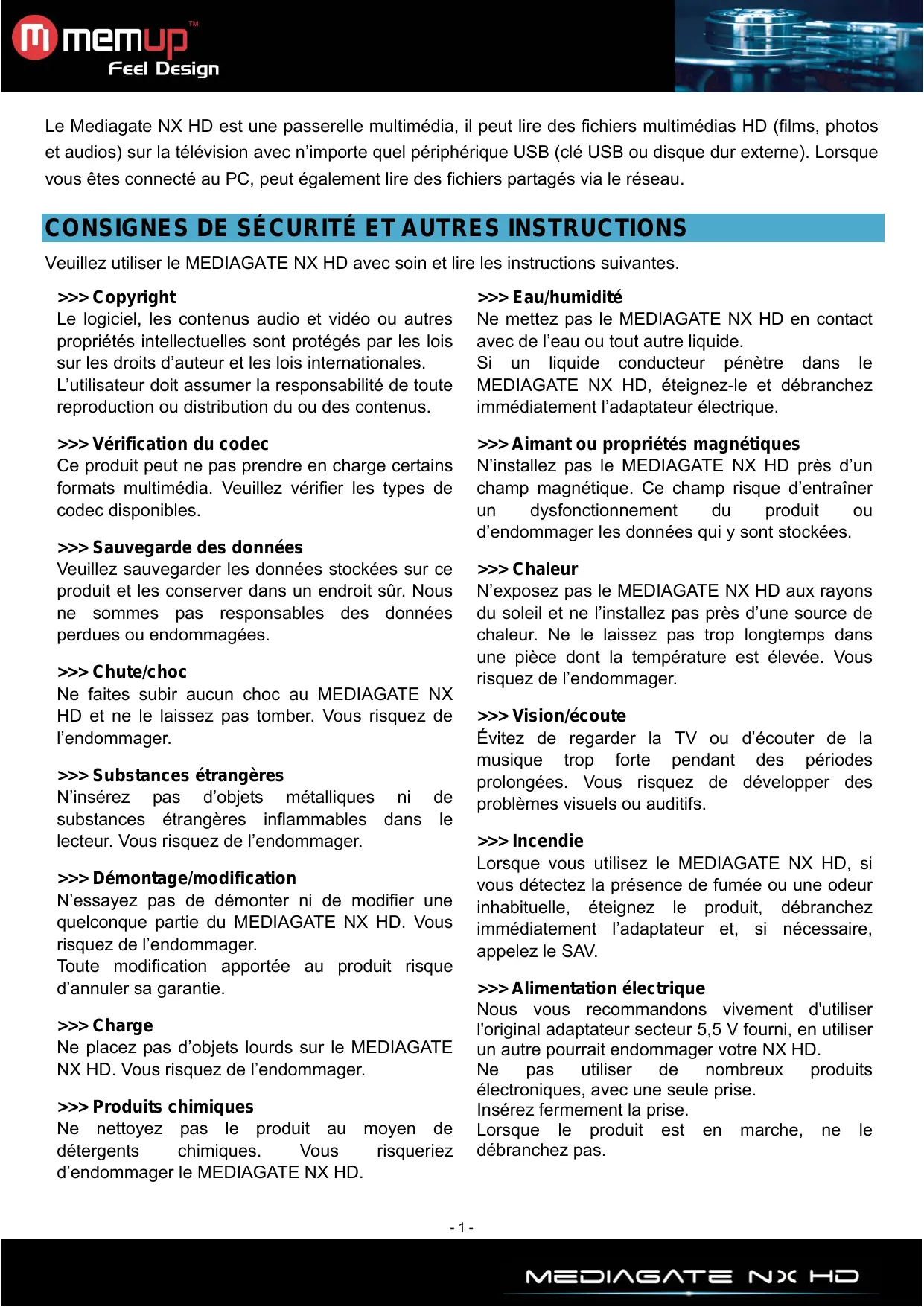

Le Mediategate NX HD est une passerelle multimédia, il peut diffuser des fichiers multimédias HD (films, photos et audios) sur la télévision avec n'importe quel périphérique USB (clé USB ou disque dur externe). Lorsque vous êtes connecté au PC, il peut également diffuser des fichiers partagés via le réseau.

Consignes de sécurité et AUTRES instructions

Veuillez utiliser le MEDIAGATE NX HD avec soin et lire les instructions suivantes.

Le logiciel, les contenus audio et vidéo ou autres propriétés intellectuelles sont protégés par les lois sur les droits d'auteur et les lois internationales.

L'utilisateur doit assumer la responsabilité de toute reproduction ou distribution du ou des contenus.

Ce produit peut ne pas prendre en charge certains formats multimédia. Veuillez vérifier les types de codec disponibles.

Veuillez sauvegarder les données stockées sur ce produit et les conserver dans un endroit sûr. Nous ne sommes pas responsables des données perdues ou endommagées.

Chute/choc

Ne faites subir aucun choc au MEDIAGATE NX HD et ne le laissez pas tomber. Vous risquez de l'endommager.

N'insérez pas d'objets métalliques ni de substances étrangères inflammables dans le lecteur. Vous risquez de l'endommager.

>Démontage/modification

N'essayez pas de démonter ni de modifier une quelconque partie du MEDIAGATE NX HD. Vous risquez de l'endommager.

Toute modification apportée au produit risque d'annuler sa garantie.

Ne placez pas d'objets lourds sur le MEDIAGATE NX HD. Vous risquez de l'endommager.

Produits chimiques

Ne nettoyez pas le produit au moyen de détergents chimiques. Vous risqueriez d'endommager le MEDIAGATE NX HD.

Eau/humidité

Ne mettez pas le MEDIAGATE NX HD en contact avec de l'eau ou tout autre liquide.

Si un liquide conducteur pénétre dans le MEDIAGATE NX HD, éteignez-le et débranchez immédiatement l'adaptateur électrique.

Aimant ou propriétés magnétiques

N'installez pas le MEDIAGATE NX HD près d'un champ magnétique. Ce champ risque d'entraîner un dysfonctionnement du produit ou d'endommager les données qui y sont stockées.

>>> Chaleur

N'exposez pas le MEDIAGATE NX HD aux rayons du soleil et ne l'installez pas près d'une source de chaleur. Ne le laissez pas trop longtemps dans une pièce dont la température est élevée. Vous risquez de l'endommager.

Évitez de regarder la TV ou d'écouter de la musique trop fort pendant des périodes prolongées. Vous risquez de développer des problèmes visuels ou auditifs.

>>> Incendie

Lorsque vous utilisez le MEDIAGATE NX HD, si vous détectez la présence de fumée ou une odeur inhabituelle, éteignez le produit, débranchez immédiatement l'adaptateur et, si nécessaire, appelez le SAV.

Alimentation électrique

Nous vous recommandons vivement d'utiliser l'adaptateur secteur original 5,5 V fourni. En utiliser un autre pourrait endommager votre NX HD.

Ne pas utiliser de produits électroniques, avec une seule prise.

Insérez fermement la prise.

Lorsque le produit est en marche, ne le débranche pas.

Télécommande

Alimentation	POWER	Permet d'allumer ou d'éteindre l'appareil.
Configuration	SETUP	Permet d'accéder au menu Setup (Configuration) ou de terminer la configuration.
Langue	LANG	Choisissez la langue que vous souhaitez
Image	PICTURE	Réglage de la luminosité, du contraste et de la couleur. Permet de change la valeur de chaque propriété à l'aide des boutons fléchés gauche et droit.
Sortie TV	TVOUT	Ce bouton permet de changer le mode de sortie TV
Lecture	II	Lecture ou pause
HAUT	▲	Permet de désirir l'option ou l'élement précédent ou suivant
BAS	▼
Gauche	▲	Retourner à l'options principale
Droite	▲	Ce bouton permet d'entrée dans les différents modes ou dossiers.
Stop	■	Permet d'arrêtier la lecture du fichier en cours ou de returner au Menu précédent.
Ok	OK	Permet de confirmer une sélection ou un réglage
>>|	▲	Permet d'accéder à la piste ou au fichier multimédia suivant
|<<	▲	Permet d'accéder à la piste ou au fichier multimédia précédent
>>	▲	Recherche avant ou arrêté dans le film en cours de lecture (chaqueclin multiplie la vitesse de recherche par 2,4,8,16 et 32).
<<	▲
+	+	Augmenter le volume
-	-	Diminuer le volume
Muet	MUTE	Déactivation du son
Aller à	GOTO	Saut jusqu'au moment souhaité lors de la lecture.
Signet	B.MARK	Deux types pris en charge : points d'arrêt et points marqués d'un signet (jusqu'à 9 dans l'ordre)
Audio	AUDIO	Sélection d'une source audio spécifique s'il existe plusieurs sources audio dans un fichier video.
INFOS	INFO	Affiche des informations sur le fichier en cours de lecture.
Répéter Bouton	REPEAT	Si vous appuyez une fois, la piste sera répétée. Si vous appuyez deux fois, tous les fichiers d'un même dossier seront répétés Si vous appuyez trois fois, la fonction Répédition est désactivée.

Partage de données réseau avec un PC

Une fois le câble réseau branché, configurez le réseau Windows comme suit, selon votre environnement.

Pour établir la communication réseau entre NX HD et votre ordinateur, vous devez remplir deux conditions :

1) Configurer le partage de dossiers et la sécurité 2) Utiliser la même plage d'adresses IP et le même masque de sous-réseau

Configuration du partage de données sous windows XP

1. Sélectionnez le dossier que vous voulez partager, cliquez dessus avec le bouton droit de votre souris et sélectionnez « Sharing and security » (Partage et sécurité).

1. Cochez la case « Sharing this folder on the network » (Partager ce dossier sur le réseau) et attribuez-lui un nom dans le champ « Share Name » (Nom du partage). Exemple : Mon film

ATTENTION! Le nom du partage ne doit pas dépasser 12 caractères (sans sécurité, parenthèse ni espace).

1. Si le dossier est partagé, une main doit apparaître sur l'icône du dossier. Exemple : Mon film
2. Sélectionnez « Control Panel – Administrative Tools – Computer Management – Local Users and Group » (Panneau de configuration – Outils d'administration – Gestion de l'ordinateur – Utilisateurs locaux et groupe) et, parmi les éléments affichés, cliquez deux fois sur « Guest » (Invité).

Attention!

La configuration des autorisations n'est requise que sous Windows XP Professionnel. Si vous utilisez Windows XP Édition Familiale, passez directement à l'étape « 6 » - Si l'icône « Administrative Tools » (Outils d'administration) n'apparaît pas dans le Panneau de configuration, cliquez sur « Switch to Classic view » (Basculer vers l'affichage classique) dans le coin gauche de l'écran.

1. Cochez les cases « User cannot change password » (L'utilisateur ne peut pas changer de mot de passe) et « Password never expires » (Le mot de passe n'expire jamais), mais laissez les autres cases désactivées.
2. Cliquez sur « Control Panel – Network Connections » (Panneau de configuration – Connexions réseau). Sélectionnez « Local Area Connections » (Connexions au réseau local).

Sélectionnez « Properties » (Propriétés) en cliquant avec le bouton droit de la souris.

Attention!

• Si l'icône « Network Connections » (Connexions réseau) n'apparaît pas dans le Panneau de configuration, cliquez sur « Switch to Classic View » (Basculer vers l'affichage classique) dans le coin supérieur gauche de l'écran.
• sélectionnez la carte réseau connectée à NX HD.
• Parmi les éléments affichés, cliquez deux fois sur « Internet Protocol (TCP/IP) » (Protocole Internet (TCP/IP).

Après avoir coché la case « Specify an IP address » (Utiliser l'adresse IP suivante), spécifiez votre adresse IP et le masque de sous-réseau.

Exemple: Adresse IP: 192.168.1.3 - Masque de sous-réseau: 255.255.255.0.

Attention!

Si la case « Obtain IP address automatically » (Obtenir une adresse IP automatique) est cochée et que l'adresse IP de votre PC lui a été automatiquement affectée par un routeur Internet ou un serveur DHCP, vous pouvez ignorer cette étape de configuration.

Si vous devez configurer manuellement l'adresse IP, demandez une adresse IP disponible et le masque de sous-réseau au fabricant du routeur ou à l'administrateur du réseau.

Si l'option « Connection Firewall » (Pare-feu de connexion Internet) est cochée, désactive-la.

Si vous disposez de Windows Service Pack 2, cliquez sur « Settings » (Paramètres) dans la section « Windows Firewall » (Pare-feu Windows).

Après l'avoir désactivé, cliquez sur « OK »

1. Configurez l'environnement de réseau NX HD.

Appuyez sur le bouton « Setup », sélectionnez « IP SETUP » (CONFIGURATION IP) parmi les options de configuration « NETWORK » (Réseau) qui s'affichent et configurez manuellement ces paramètres. Entrez votre adresse IP et votre masque de sous-réseau.

Exemple : Adresse IP : 192.168.1.10 / Masque de sous-réseau : 255.255.255.0.

Branchement AUDIO / vidéo

Branchement sur une sortie TV standard (composite)

Branchez NX HD sur votre TV à l'aide du câble vidéo jaune.

Sélectionnez le mode d'entrée vidéo approprié sur votre TV jusqu'à ce que l'écran NX HD initial s'affiche.

Branchement sur une sortie HDMI

Branchez NX HD sur votre TV à l'aide du câble HDMI, confirmez que votre TV est en mode HDMI, puis faites passer NX HD en mode HDMI en appuyant sur le bouton « TV out » de la télécommande jusqu'à ce que l'image apparaisse.

Branchement sur une sortie audio 2CH

Si vous possédez un décodeur/amplificateur multicanaux avec une entrée audio deux canaux, vous pouvez obtenir un son 5.1CH de grande qualité via le câble deux canaux. L'image ci-dessus montre comment brancher le câble coaxial.

Branchement sur une sortie coaxiale

Si vous possédez un décodeur/amplificateur multicanaux avec une entrée coaxiale, vous pouvez obtenir un son 5.1CH de grande qualité via le câble coaxial. L'image ci-dessus montre comment brancher le câble coaxial.

Branchement sur une sortie optique

Si vous possédez un décodeur/amplificateur multicanaux avec une entrée optique, vous pouvez obtenir un son 5.1CH de grande qualité via le câble optique.

L'image ci-dessus montre comment brancher le câble optique.

Interface des MENUS

Au bout de quelques secondes, le système affiche le menu guide.

NX HD recherche et affiche tous les dossiers partagés se trouvant sur votre réseau local. Reportez-vous à la section [Partage de données réseau] pour plus de détails sur la configuration du partage de données.

NX HD recherche et affiche les périphériques USB connectés via un port HÔTE USB. Vous pouvez lancer la lecture d'un fichier multimédia depuis un disque dur externe, un stick de mémoire, etc.

Configure la sortie vidéo, la langue, les sous-titres, l'effet de diaporama, le LAN.

Parcourez et lisez les fichiers musique, photo et vidéo enregistrés dans un périphérique USB externe, un réseau ou une playlist.

Le LECTEUR peut lire les fichiers suivants : AVI, MPG, MPEG, DAT, VOB, TP, TRP, WMV, ISO,...

Télécommande	Fonction	Description
AUDIO	Sélection audio multiple	Sélection d'une source audio spécifique s'il existe plusieurs sources audio dans un fichier video.
INFO (INFOS)	Affichage d'infos sur le fichier	Affiche des informations sur le fichier en cours de lecture.
B.MARK (SIGNET)	Lecture continue	Deux types pris en charge : points d'arrêt et points marqués d'un signet (jusqu'à 9 dans l'ordre)
VOL (VOLUME)	Réglage du volume	Réglage du volume
MUTE (MUET)	Muet	Désactivation du son
GOTO (ALLER À)	Saut instantané	Permet d'accéder à la position souhaitée pendant la lecture. Entrez une valeur de temps en vous aidant des boutons flèchés ou numériques.
OK	Lecture du fichier sélectionné	Lecture du fichier sélectionné
BOUTONS DE NAVIGATION	Haut/Bas	Changer la position d'un sous-titre
	Gauche/Droite	Recherche avant ou arrière au sein du film lu.
PLAY (LECTURE)	Lecture/Pause	Lancement ou mise en pause de la lecture.
STOP	Stop	Arrêt de la lecture en cours
	Dossier précédent	Accès au dossier de niveau supérieur.
SKIP (SAUT)	Fichier suivant /préçédent	Passage au fichier suivant ou précédent lors d'une lecture.
	Page suivante /préçédente	Saut avant/arrière vers différentes pages dans une liste de fischiers
SEARCH (RECHERCHE)	Recherche rapide	Recherche avant ou arrière dans le film en cours de lecture (chaque appui multiplie la vitesse de recherche par 2, 4, 8, 16 et 32).

Vous pouvez rechercher des dossiers et fichiers pendant la lecture de fichiers musicaux.

Boutons et fonctions pour la lecture de musique

Télécommande	Fonction	Description
BOOKMARK (SIGNET)	Lecture continue	Deux types pris en charge : points d'arrêt et points marqués d'un signet (jusqu'à 9 dans l'ordre)
VOL (VOLUME)	Réglage du volume	Réglage du volume
MUTE (MUET)	Muet	Désactivation du son
OK	Lecture du fichier sélectionné	Lecture du fichier sélectionné
PLAY (LECTURE)	Lecture/Pause	Lancement ou mise en pause de la lecture.
STOP	Stop	Arrêt de la lecture en cours
	Dossier précédent	Accès au dossier de niveau supérieur dans une liste de fichiers.
SKIP (SAUT)	Fichier suivant préçédent	Arrêt de la lecture en cours
	Page suivante /préçédente	Saut avant/arrière vers différentes pages dans une liste de fichiers.
BOUTONS DE NAVIGATION	Haut/Bas	Navigation au sein des fichiers pendant une lecture.
	Gaughe/Droite	Saut avant/arrière de 15 secondes.

NX HD offre aussi une fonction de diaporama. La durée d'affichage de chaque image peut être configurée par secondes dans l'écran SETUP (CONFIGURATION). Si vous entrez 0 seconde, le système continue d'afficher une image spécifique jusqu'à ce que vous appuyiez sur le bouton « SKIP » ou « STOP »

Boutons et fonctions pour le visionnage de photos

Télécommande	Fonction	Description
OK	Lecture du fichier sélectionné	Lecture du fichier sélectionné
PLAY (LECTURE)	Lecture/Pause	Lancement ou mise en pause de la lecture.
STOP	Stop	Arrêt de la lecture en cours
SKIP (SAUT)	Dossier précédent	Accès au dossier de niveau supérieur dans une liste de fichiers.
	Fichier suivant /pré;cédent	Passage au fichier suivant pendant une lecture.
	Page suivante /pré;cédente	Saut avant/arrière vers différentes pages dans une liste de fichiers

Virtual DVD (DVD virtuel)

DVD Virtuel est une fonction utilisant un DVD rip, à savoir la sauvegarde du contenu sur le périphérique externe (disque dur externe ou clé USB) avec un logiciel et la lecture du contenu enregistré comme s'il s'agissait du même DVD. Cette fonction vous permet d'éviter d'endommager des DVD originaux. Accédez au dossier approprié et sélectionnez le fichier d'information.

Boutons et fonctions pour la lecture de DVD virtuel

Télécommande	Fonction	Description
INFO (INSFOS)	Affichage d'infos sur le fichier	Affiche des informations sur le fichier en cours de lecture.
VOL (VOLUME)	Réglage du volume	Réglage du volume
MUTE (MUET)	Muet	Désactivation du son
GOTO (ALLER À)	Saut instantané	Permet d'accéder à la position souhaitée pendant la lecture. Entrez une valeur de temps, à l'aide des boutons fléchés ou numériques, appuyez sur le bouton OK.
PLAY / OK (LECTURE / OK)	Lecture/Pause	Lancement ou mise en pause de la lecture.
STOP	Stop	Arrêt de la lecture en cours
	Dossier précédent	Accès au dossier de niveau supérieur dans une liste de fichiers.
SKIP (SAUT)	Fichier suivant préçédent	Passage au fichier suivantpendant une lecture.
	Page suivante /préçédente	Saut avant/arrière vers différentes pages dans une liste de fichiers
SEARCH (RECHERCHE)	Recherche rapide	Recherche avant ou arrière dans le film en cours de lecture (chaque appui multiplie la vitesse de recherche par 2, 4, 8, 16 et 32).

L'illustration suivante représente l'écran SETUP (CONFIGURATION) de NX HD.

Les options sont décrites ci-dessous pour chaque élément du menu.

A/v (réglage audio / video)

Choisissez le système de sortie PAL ou NTSC TV.

Sortie PAL

Choisissez la sortie TV appropriée parmi les options suivantes :

• HDMI: C/S Vidéo

Une fenêtre permettant de modifier la confirmation doit s'afficher ; sélectionnez “Oui” pour continuer à modifier la sortie ou “Non” pour annuler la modification de sortie.

Remarque : Après avoir choisi une sortie TV, modifier vos paramètres TV en conséquence. Si vous avez choisi par exemple HDMI comme sortie TV, vous devez aussi CHOISIR la sortie "HDMI".

Paramètres de sortie HDMI

Si vous choisissez HDMI, vous pourrez choisir parmi les résolutions suivantes :

576i - 576p - 720p - 1080i - 1080p

ETC

Choisissez la langue appropriée dans la liste : Anglais, Italien, Espagnol, Russe, Français, Allemand, Tchéque ou Portugais.

Sélectionnez une taille de sous-titres : Petits sous-titres, Gros sous-titres et Pas de sous-titres.

Vous pouvez sélectionner une couleur de sous-titres différente parmi les options : "W/K, Y/K, C/K, W/B, Y/B, C/B", image comme ci-dessous.

Définissez un espace-temps pour les images du diaporama à l'aide de cette fonction ; si vous sélectionné “Diaporama”, une fenêtre de temps s'affiche dès que vous entrez l'espace-temps souhaité. Maintenez le ‘bouton fléché bas’, enfoncé pour confirmer ou annuler le réglage.

Reset (réinitialiser)

Choisissez la configuration de votre NX HD par défaut ou la plus récente.

Si vous sélectionnez "Factory" (Par défaut), une fenêtre de confirmation s'affiche pour confirmer la configuration et NX HD se réinitialise immédiatement dès que vous confirmez "Factory reset" (réinitialisation par défaut).

Auto play (lecture automatique)

Définissez ou annulez un dossier "Auto Play" à l'aide de cette option.

Utilisez le bouton “>” de la télécommande pour configurer le réseau.

Vous pouvez configurer votre réseau local automatiquement ou manuellement. Si vous désirez "Auto", NX HD détecte le réseau local disponible pour obtenir un IP attribué par le serveur DHCP et le connecter automatiquement. Si vous voulez configurer le LAN manuellement, vous devez attribuer à NX HD un "IP" fixe et un "NetMask" (Masque de réseau). NX HD se connectera avec ces paramètres.

Sur le PC :

• Assurez-vous que le pare-feu est désactivé ou correctement configuré.
• Vous avez des dossiers partagés
• Vous avez des fichiers partagés.
• Le routeur est activé.
• Le Mediagate NX HD a pu lire des fichiers.
• Le câble du réseau est correctement branché.

Sur le mediagate NX HD :

• Assurez-vous que vous entrez la bonne adresse IP pour la communication avec le réseau.
• Le câble du réseau est correctement branché.

Exit (quitter)

Vous retournez à la page d'accueil de NX HD.

Mise à niveau du firmware

Le firmware NX HD doit être mis à niveau à tout moment pour améliorer les performances et corriger les bogues. Vous pouvez confirmer la version du firmware dans le coin supérieur droit de l'écran SETUP (CONFIGURATION).

1. Le firmware le plus récent est téléchargeable sur le site www.memup.com
2. A priori, pour ce modèle, copiez le firmware sur une clé USB ou un disque dur externe.
3. Sélectionnez le fichier du firmware à l'aide de la télécommande.

1. Si un écran d'advertisement s'affiche concernant le firmware, mettez-le à niveau en cliquant sur 'OK'.

1. La mise à niveau du firmware est en cours.
2. Le système se réamorce automatiquement une fois la mise à niveau du firmware terminée.

Avertissement:

Pendant la mise à niveau du firmware, ne coupez pas l'alimentation et ne débranchez pas l'adaptateur.

Le firmware le plus récent doit être télécharge sur le site www. memup. com

Spécifications

FORMATSPRIS EN CHARGE :

Codes video:	MPEG-1, MPEG-2, MPEG-4, WMV9 (MP@HL), MPEG-2 HD TS, MPEG-4 ASP L5 (sans GMC), DVD-VIDEO, H.264(BP@L3, MP@4.0, HP@L4.0), VC-1 (MP@HL, AP@L3)
Formats video:	.AVI, .MKV, .WMV, .MPG, .DAT, .VOB, .IFO, .ISO, .MP4, .TP, .TRP, .TS, .M3T, .MOV
Photos:	JPEG / JPG / BMP / PNG - Maximum pictures recognizable: 9999 files
Audio:	.MP3, .AAC, .OGG, .WMA, .WAV, .AC3, .FLAC, .PCM, .M4A, DTS (pass through圭lement)
	Fichiers max. : 9999 fichiers
	Taux de compression: Entre 32 kbps et 320 kbps

SORTIE VIDÉO

Sortie composite	Sortie 1 Vpp 75 ohms
Sortie composites	Y:1 Vpp 75 ohms
	Cb:0,7 Vpp 75 ohms
	Cr:0,7 Vpp 75 ohms

PERFORMANCES AUDIO

Convertisseur N/A	24 bits/192 kHz
Convertisseur A/N	24 bits/96 kHz
Rapport signal-bruit (1 kHz)	≥ 95 dB
Plage dynamique	≥ 90 dB (1 kHz)
Déparation des canaux	≥ 95 dB
Taux de distorsion harmonique total (1 kHz)	≤ -85 dB

CONNEXIONS

Sortie vvéo	Connecteur RCA (jaune) x 1, HDMI
L/R audio	Connecteur RCA (blanc/rouge) x 1, HDMI, coaxial, optique
Network (Réseau)	LAN 10/100 (RJ-45), Wifi via dongle
Port USB hôte	USB 2.0 x 1

GÉNÉRALITÉS

Alimentation	Entrée AC : 100~240V - 50~60Hz - DC sortie : 5,5V, 3A
Alimentation	Env. 16,5 W
Plage de températures	+5°C à +40°C (+36°F à +104°F)
Humidité	5 % à 80 % HR
Dimensions (I/H/P)	129 x 43 x 123 mm
Poids net	Env. 238 g

Remarque : Les caractéristiques techniques et l'apparence de ce produit sont soumises à des modifications sans avis préalable.

FORUM aux questions

Pour des instructions de dépannage détaillées, veuillez vous rendre sur le site www.memup.com et consulter la FAQ.

1. Le produit est sous tension mais rien ne s'affiche ou l'écran tremblote ?
2. Le mode de sortie video n'est pas correctement configuré. Appuyez sur la touche [TV OUT] (Système TV) de la télécommande pour modifier le mode de sortie en conséquence.
3. Aucun sous-titre ne s'affiche lors de la lecture d'un film ?

Assurez-vous que le nom du fichier du film correspond au nom du fichier des sous-titres.

1. Je n'obtiens aucune sortie audio lors de la lecture d'un film ?
2. Dans le menu SETUP (CONFIGURATION), assurez-vous que le mode de sortie audio est configuré.
3. Vérifiez le volume et si l'option [MUTE] (Muet) est activée.
4. Affichez d'autres sorties TV pour vérifier si l'une d'entre elles est disponible.
5. Je ne peux pas connecter le MEDIAGATE NX HD SERIES au réseau ?
6. Veuillez consultier la section traitant des paramètres réseau et vous conformer aux instructions fournies.
7. Cela peut dépendre de votre système d'exploitation. Pour les autres systèmes d'exploitation, veuillez consulter la section FAQ du site www.memup.com. Assurez-vous que votre pare-feu personnel est désactivé ou correctement configuré pour fonctionner avec le Mediagate NX HD. Assurez-vous que votre câble réseau est correctement branché.
8. Les fichiers partagés doivent être activés sur votre réseau domestique.
9. Le Mediagate NX HD ne peut pas lire tous mes fichiers vidéo ?
10. Le Mediagate NX HD ne peut pas dire certains fichiers en raison des derniers codecs à sortir, même certains firmwares ne peuvent corriger la lecture des fichiers.

Les formats sont mentionnés sur l'emballage et dans la partie des spécifications techniques. Des mises à jour seront ajoutées et disponibles prochainement dans www.memup.com
