AZ318B - Lecteur CD portable PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur CD portable
Marque	Philips
Modèle	AZ318B
Dimensions (L x H x P)	253 x 124 x 232 mm
Poids (unité principale)	1,08 kg
Alimentation secteur	220-240 V ~, 50/60 Hz
Alimentation sur piles	6 x R14/UM2/C (1,5 V)
Consommation en fonctionnement	< 10 W
Consommation en veille	0,5 W
Sources de lecture	CD, CD-R/RW, MP3-CD, USB, FM radio, entrée audio externe
Puissance de sortie nominale	3 W
Réponse en fréquence	63 Hz - 20 kHz (±3 dB)
Rapport signal/bruit	> 72 dBA
Distorsion harmonique totale	< 1 %
Type de laser	Semi-conducteur
Disques compatibles	CD-DA, CD-R, CD-RW, MP3-CD
Gamme de fréquences FM	87,5 - 108 MHz
Présélections radio	20
Formats USB pris en charge	FAT12/16/32, MP3 (32-320 kbit/s)
Entrée audio (AUDIO IN)	600 mV RMS, 20 kΩ
Fonctions de lecture	Répétition, aléatoire, programmation (20 pistes)
Amplification dynamique des basses (DBB)	Activable/désactivable
Mode veille automatique	Après 15 min sans audio
Entretien	Nettoyage avec chiffon doux ; lentille avec nettoyeur spécifique
Sécurité	Double isolation ; ne pas exposer à l'humidité

FOIRE AUX QUESTIONS - AZ318B PHILIPS

Comment allumer et éteindre le lecteur CD Philips AZ318B ?

Appuyez sur le bouton Ⓧ pour allumer l'appareil. Pour éteindre, appuyez à nouveau sur Ⓧ. L'appareil passe automatiquement en veille après 15 minutes d'inactivité.

Quels types de disques puis-je lire avec cet appareil ?

L'appareil lit les disques CD-DA, CD-R, CD-RW et MP3-CD. Les disques doivent être de 8 ou 12 cm.

Comment lire un fichier MP3 depuis une clé USB ?

Appuyez plusieurs fois sur SOURCE pour sélectionner la source USB. Branchez la clé USB dans la prise située sur le dessus. La lecture démarre automatiquement. Sinon, appuyez sur ▶II.

Comment écouter la radio FM ?

Appuyez sur SOURCE jusqu'à sélectionner la source FM. Utilisez ◀◀ ou ▶▶ pour rechercher des stations. Pour une recherche automatique, maintenez la touche enfoncée plus de 2 secondes. Déployez l'antenne FM pour une meilleure réception.

Comment programmer des stations de radio en mémoire ?

En mode tuner, réglez une station, puis appuyez sur PROG. PXX s'affiche. Utilisez ALB/PRE- ou ALB/PRE+ pour choisir un numéro de 1 à 20, puis appuyez sur PROG pour confirmer. Vous pouvez mémoriser jusqu'à 20 stations.

Pourquoi mon lecteur ne lit-il pas un disque ?

Vérifiez que le disque est inséré face imprimée vers le haut. Nettoyez le disque avec un chiffon doux du centre vers l'extérieur. Assurez-vous que le disque n'est pas rayé et qu'il est compatible (CD-DA, CD-R, etc.). Si de la condensation s'est formée, attendez qu'elle s'évapore.

Comment régler le volume et améliorer les basses ?

Utilisez les touches VOL- et VOL+ pour régler le volume. Appuyez sur DBB pour activer ou désactiver l'amplification dynamique des basses, ce qui renforce les graves.

Puis-je brancher un autre appareil audio (lecteur MP3) ?

Oui, branchez un câble audio (non fourni) de la sortie casque de votre appareil externe à la prise AUDIO IN à l'avant du lecteur. Sélectionnez ensuite la source AU avec le bouton SOURCE.

Comment entretenir le lecteur CD ?

Nettoyez le boîtier avec un chiffon doux légèrement humide (pas d'alcool ni de solvants). Pour la lentille, utilisez un nettoyeur de lentille pour lecteur CD. Essuyez les disques du centre vers l'extérieur avec un chiffon propre.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion du cordon d'alimentation secteur ou l'insertion correcte des piles (6 x R14/UM2/C). Assurez-vous que la prise murale est alimentée. Si le problème persiste, débranchez et rebranchez l'appareil.

MODE D'EMPLOI AZ318B PHILIPS

Toujours là pour vous aider

Enregistrez votre produit et obtenez de l'assistance sur le site

3 Votre lecteur de CD 6

Introduction 6

Contenu de l'emballage 6

Présentation de l'unité principale 7

4 Prise en main 9

Alimentation 9

Mise sous tension 9

Mise hors tension 10

5 Lecture 11

Lecture d'un disque 11

Lecture à partir de périphériques USB 11

Écoute de stations de radio FM 11

Lecture à partir d'un appareil externe 12

Réglage du volume 13

Activation/Désactivation de

l'amplification dynamique des basses (DBB) 13

6 Options de lecture 14

Contrôle de la lecture 14

Programmation des pistes 14

7 Informations sur le produit 15

Caractéristiques techniques 15

Formats de disque MP3 pris en charge 16

Informations compatibilité USB 16

Entretien 17

8 Dépannage

1 Sécurité

Signification des symboles de sécurité

Ce symbole éclair signifie que les composants non isolés de votre appareil peuvent provoquer une décharge électrique. Pour la sécurité de votre entourage, ne retirez pas le couvercle du produit.

Le point d'exclamation signale des points importants et vous invite à consulter la documentation fournie afin d'éviter tout problème de fonctionnement et de maintenance.

AVERTISSEMENT : afin de limiter les risques d'incendie ou de décharge électrique, cet appareil doit être conservé à l'abri de la pluie ou de l'humidité. Aucun objet rempli de liquide, tel qu'un vase par exemple, ne doit être placé sur l'appareil.

ATTENTION : pour éviter tout risque d'électrocution, veillez à aligner la broche large de la fiche sur l'encoche large correspondante, en l'insérant au maximum.

Avertissement

• Ne retirez jamais le boîtier de l'appareil.
• Ne graissez jamais aucun composant de cet appareil.
• Ne regardez jamais le rayon laser émis par l'appareil.
• Ne posez jamais l'appareil sur un autre équipement électrique.
• Conservez l'appareil à l'abri des rayons du soleil, des flammes nues et de toute source de chaleur.

• Veillez à maintenir un accès facile au cordon d'alimentation, à la fiche ou à l'adaptateur pour débrancher l'appareil.

• Votre appareil ne doit pas être exposé à des fuites ou éclaboussures.

• Ne placez pas d'objets susceptibles d'endommager votre appareil sur celui-ci

(par ex., des objets remplis de liquide ou des bougies allumées).

• Si la fiche d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de découplage, celui-ci doit rester facilement accessible.
  • Assurez-vous que l'espace libre autour de l'appareil est suffisant pour la ventilation.
• Utilisation des piles ATTENTION – Pour éviter les fuites de piles pouvant endommager l'appareil ou entraîner des blessures corporelles ou des dégâts matériels, respectez les consignes suivantes :

- Installez correctement toutes les piles, en prenant garde aux sens + et - indiqués sur l'appareil.

- N'exposez pas les piles ou les batteries intégrées à une source produisant une chaleur excessive, par exemple le soleil, un feu ou similaire.

- Retirez les piles du compartiment si vous n'utilisez pas l'appareil pendant une longue période.

- Utilisez uniquement les pièces de fixation/accessoires spécifié(e)s par le fabricant.

Attention

- L'utilisation de commandes ou de réglages, ou de toute autre procédure que celles données dans ce document risque d'exposer l'utilisateur à une utilisation ou à une exposition au laser dangereuse.

2 Avis

Toute modification apportée à cet appareil qui ne serait pas approuvée expressément par Gibson Innovations peut invalider l'habilitation de l'utilisateur à utiliser l'appareil.

CE

Ce produit est conforme aux spécifications d'interférence radio de la Communauté Européenne.

Mise au rebut de votre ancien produit

Cet appareil a été conçu et fabriqué avec des matériaux et des composants de haute qualité pouvant être recyclés et réutilisés.

Ce symbole sur un produit indique que ce dernier est conforme à la directive européenne 2012/19/UE. Informez-vous auprès des instances locales sur le système de collecte des produits électriques et électroniques en fin de vie. Respectez la réglementation locale et ne jetez pas ce produit avec les ordures ménagères. La mise au rebut correcte de vos anciens appareils aide à préserver l'environnement et la santé.

Informations sur l'environnement

Tout emballage superflu a été évité. Nous avons fait notre possible pour permettre une séparation facile de l'emballage en trois matériaux : carton (boîte), pâte à papier (amortisseur de chocs) et polyéthylène (sacs, feuille protectrice en mousse). Votre appareil se compose de matériaux recyclables et réutilisables à condition d'être démontés par une entreprise spécialisée. Respectez les réglementations locales pour vous

débarrasser des emballages, des piles usagées et de votre ancien équipement.

Cet appareil présente les étiquettes suivantes :

Symbole d'équipement de classe II

Ce symbole indique que l'appareil est équipé d'un système de double isolation.

Remarque

- La plaque signalétique est située sous l'appareil.

3 Votre lecteur de CD

Introduction

Avec cet appareil, vous pouvez :

• écouter de la musique à partir de disques, de périphériques USB et d'autres périphériques externes ;
• écouter des stations de radio FM.

Contenu de l'emballage

Vérifiez et identifiez les différentes pièces contenues dans l'emballage :

• Unité principale
  • Cordon d'alimentation secteur
  • Bref mode d'emploi
  • Fiche de sécurité et d'avertissement

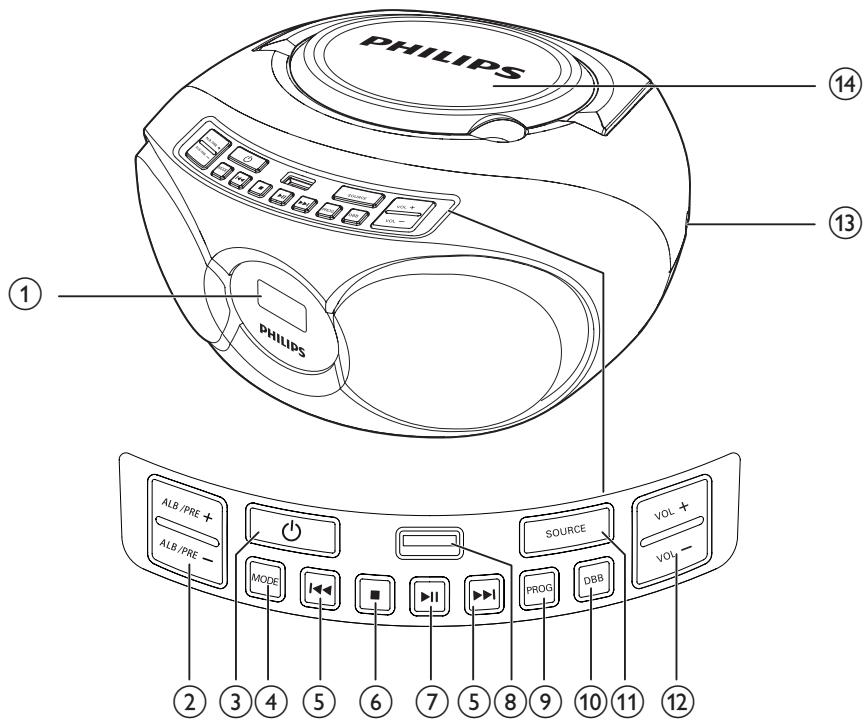

Présentation de l'unité principale

⑥

① Afficheur
② ALB/PRE-/ALB/PRE+

• Permet de passer à l'album précédent/suivant.
• Permet de choisir une présélection radio.

③

- Permet d'allumer ou d'éteindre le lecteur de CD.

④ MODE

- Permet de sélectionner le mode répétition ou lecture aléatoire.

⑤ |◀◀ / ▶▶

• Permet de passer à la piste précédente ou suivante.

• Permet d'effectuer une recherche dans une piste.

• Permet d'arrêter la lecture.

• Permet d'effacer un programme.

⑦ ▶ II

- Permet de démarrer ou de suspendre la lecture.

⑧

- Prise USB.

⑨ PROG

• Permet de programmer des pistes.
• Permet de programmer des stations de radio.

⑩ DBB

- Activer ou désactiver le renforcement dynamique des basses.

⑪ SOURCE

- Permet de sélectionner une source.

⑫ VOL-/VOL +

- Régler le volume.

⑬ AUDIO-IN

- Permet de connecter un appareil audio externe.

⑭ Logement du disque

4 Prise en main

Les instructions fournies dans ce chapitre doivent être suivies dans l'ordre énoncé.

Si vous contactez Philips, vous devrez fournir les numéros de modèle et de série de cet appareil. Les numéros de série et de modèle sont indiqués sous l'appareil. Notez ces numéros ici :

N° de modèle ____

N° de série ____

Alimentation

Cet appareil peut être alimenté sur secteur (CA) ou sur piles.

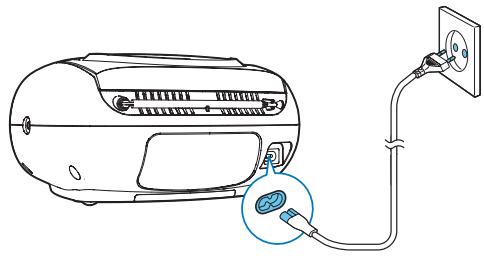

Alimentation par secteur

Avertissement

• Risque d'endommagement du produit ! Vérifiez que la tension d'alimentation correspond à la valeur de tension imprimée au dos ou sous l'appareil.
• Risque d'électrocution ! Lorsque vous débranchez l'alimentation secteur, tirez sur la fiche électrique ou l'adaptateur, jamais sur le cordon.

1 Réglez le sélecteur de tension situé au bas de l'unité afin qu'il corresponde à la tension secteur locale.

2 Connectez le cordon d'alimentation CA à :

• à la prise AC \~ de l'appareil ;
- la prise murale.

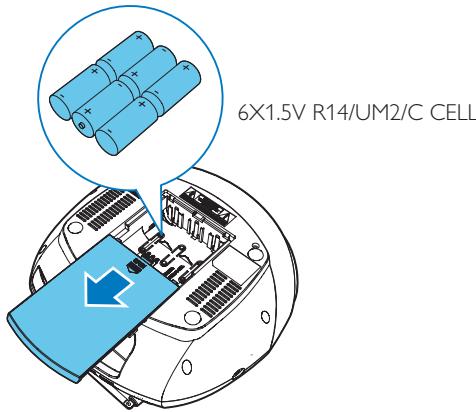

Puissance de la batterie

Attention

• Risque d'explosion ! Tenez les piles à l'abri de toute source de chaleur, des rayons du soleil ou du feu. Ne jetez jamais vos piles dans le feu.
• Les piles contiennent des substances chimiques : elles doivent donc être mises au rebut de manière adéquate.

Remarque

- Les piles ne sont pas incluses dans les accessoires fournis.

1 Ouvrez le compartiment à pile.
2 Insérez 6 piles (modèle : R14/UM2/C CELL) en respectant la polarité (+/-) indiquée.
3 Fermez le compartiment à piles.

Appuyez sur Ⓧ pour allumer le lecteur de CD. Activation du mode veille

- Le lecteur de CD bascule automatiquement en mode veille lorsqu'aucun contenu audio n'est détecté pendant plus de 15 minutes.

• Le lecteur de CD bascule automatiquement en mode veille lorsque la lecture est arrêtée en mode CD depuis plus de 15 minutes.
• Appuyez sur ⏻ ou SOURCE pour désactiver le mode veille de l'unité.

Mise hors tension

Appuyez de nouveau sur Ⓧ pour éteindre le lecteur de CD.

5 Lecture

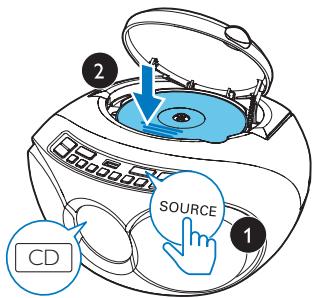

Lecture d'un disque

1 Appuyez plusieurs fois sur SOURCE pour sélectionner la source CD.
2 Soulevez pour ouvrir le logement du disque.
3 Insérez un disque, face imprimée vers le haut, puis fermez le logement du disque.
4 Appuyez sur ▶II pour commencer la lecture.

• Pour suspendre/reprendre la lecture, appuyez sur ▶II.
  • Pour arrêter la lecture, appuyez sur ■.
• Pour les pistes MP3, appuyez sur ALB/ PRE-/ALB/PRE+ pour sélectionner un album.
• Pour sélectionner une piste, appuyez sur ◀◀/▶▶.
• Pour effectuer une recherche dans une piste, maintenez ◀◀ / ▶▶ enfoncé, puis relâchez pour reprendre la lecture normale.

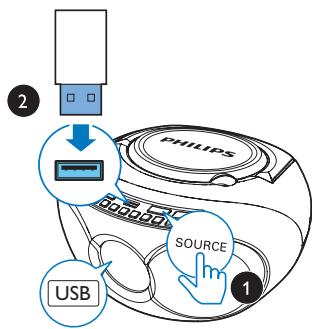

Lecture à partir de périphériques USB

Remarque

- Assurez-vous que le périphérique USB contient des fichiers audio compatibles.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner la source USB.
2 Insérez le périphérique USB dans la prise
→ La lecture démarre automatiquement. Si rien ne se produit, appuyez sur ▶II.

Écoute de stations de radio FM

Remarque

• Placez l'antenne aussi loin que possible du téléviseur ou de toute autre source de rayonnement.
• Pour améliorer la réception, déployez entièrement l'antenne FM et ajustez sa position.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner la source FM.
2 Appuyez sur ◀◀ / ▶▶ I pour rechercher une station de radio.
- Maintenez ◀◀ / ▶▶ enfoncé pendant plus de 2 secondes.

→ La radio se règle automatiquement sur une station présentant un signal puissant.

Mémorisation automatique des stations de radio

Remarque

- Vous pouvez programmer jusqu'à 20 stations de radio FM/AM.

En mode tuner, maintenez le bouton PROG enfoncé pendant 2 secondes.

→ [AUTO] (auto) s'affiche.
→ Le lecteur de CD enregistre toutes les stations FM/AM disponibles.
→ La première station de radio enregistrée est diffusée automatiquement.

Programmation manuelle des stations de radio

1 Permet de régler une station de radio de votre choix.
2 Appuyez sur PROG pour activer le mode de programmation.
→ PXX apparaît sur l'afficheur. (XX indique le nombre 01-20)
3 Appuyez sur ALB/PRE-/ALB/PRE+ pour attribuer un numéro de 1 à 20 à la station de radio en cours, puis appuyez sur PROG pour confirmer.
→ Le numéro de présélection et la fréquence de la station présélectionnée s'affichent.
4 Répétez les étapes 1 à 3 pour programmer d'autres stations.

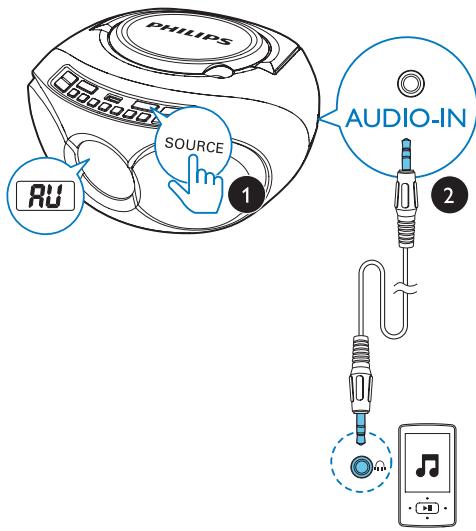

Lecture à partir d'un appareil externe

Avec cet appareil, vous pouvez également écouter de la musique à partir d'un appareil audio externe comme un lecteur MP3.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner la source audio.
→ [AU] apparaît sur l'afficheur.

2 Branchez le câble d'entrée audio (non fourni) sur :

• la prise AUDIO IN du lecteur de CD.
• la prise casque d'un périphérique externe.

3 Activez la lecture à partir de l'appareil externe (consultez son mode d'emploi).

- La prise AUDIO IN n'est pas destinée à un casque.

Réglage du volume

Au cours de la lecture, appuyez sur VOL -/VOL + pour régler le volume.

Activation/Désactivation de l'amplification dynamique des basses (DBB)

Appuyez plusieurs fois sur DBB pour activer ou désactiver l'amplification dynamique des basses.

6 Options de lecture

Contrôle de la lecture

En mode CD/USB, vous pouvez contrôler la lecture comme suit.

|◄◄ / ►► | Maintenez les touches d'avance/retour rapide enfoncées pendant la lecture, puis relâchez-les pour reprendre la lecture normale.

ALB/ Permet de passer à l'album MP3 PRE-/ précédent ou suivant.

ALB/PRE+

▶ II Permet de démarrer ou de suspendre la lecture.

Permet d'arrêter la lecture.

MODE [REP] : permet de répéter la piste en cours.

[REP ALL] : permet de lire toutes les pistes en boucle.

[REP ALB] : permet de lire toutes les pistes de l'album en boucle.

[SHUF] : permet de lire les pistes dans un ordre aléatoire.

Pour revenir à la lecture normale, appuyez sur à plusieurs reprises jusqu'à ce que les icônes de répétition disparaissent.

Conseil

- Seules les touches [REP] et [REP ALL] peuvent être utilisées lors de la lecture de pistes programmées.

Programmation des pistes

Vous pouvez programmer jusqu'à 20 pistes.

1 Appuyez sur ■ pour arrêter la lecture.
2 Appuyez sur PROG pour activer le mode de programmation.
→ [P01] s'affiche.

3 Pour les pistes MP3, appuyez sur ALB/PRE-/ALB/PRE+ pour sélectionner un album.

4 Appuyez sur ◀◀ / ▶▶I pour sélectionner une piste, puis appuyez sur PROG pour confirmer.

5 Répétez les étapes 3 à 4 pour programmer d'autres pistes.

6 Appuyez sur ▶II pour lire les pistes programmées.

- Pour effacer la programmation, lorsque la lecture est arrêtée, appuyez sur ■.

7 Informations sur le produit

Remarque

- Les informations sur le produit sont sujettes à modifications sans notification préalable.

Caractéristiques techniques

Amplificateur

Puissance de sortie nominale	3 W
Réponse en fréquence	63 Hz - 20000 Hz, +/-3 dB
Rapport signal/bruit	>72 dBA
Distorsion harmonique totale	<1 %
Entrée audio	600 mV RMS20 kOhm

Disque

Type de laser	Semi-conducteur
Diamètre du disque	8/12 cm
Disques pris en charge	CD-DA, CD-R, CD-RW, MP3-CD
CNA audio	24 bits/44,1 kHz
Distorsion harmonique totale	< 1 %
Réponse en fréquence	63 Hz - 20000 Hz, +/-3 dB
Rapport signal/bruit	>72 dBA

Tuner

Gamme de fréquences	FM : 87,5 – 108 MHz
Grille de syntonisation	50 kHz
Présélections	20
Sensibilité
– Mono, rapport signal/bruit 26 dB	< 22 dBf
- Stéréo, rapport signal/bruit 46 dB	< 43 dBf
Sélectivité de recherche	< 28 dBf
Distorsion harmoniquetotale	< 3 %
Rapport signal/bruit	> 50 dB

Informations générales

Alimentation- Secteur- Piles	220 - 240V ~,50/60 HzCC 9V, 6 × 1,5VR14/UM2/C Cell
Consommation électrique en mode de fonctionnement	< 10 W
Consommation électrique en mode veille	0,5 W
Dimensions- Unité principale (I × H × P)	253 × 124 × 232 mm
Poids- Unité principale- Avec emballage	1,08 kg1,62 kg

Formats de disque MP3 pris en charge

• ISO9660, Joliet
- Nombre de titres maximum : 512 (selon la longueur des noms de fichier)
- Nombre d'albums maximum : 255
- Fréquences d'échantillonnage prises en charge : 32 kHz, 44,1 kHz, 48 kHz
- Débits binaires pris en charge : 32 à 256 (Kbit/s), débits variables

• Les formats de fichiers non pris en charge sont ignorés. Par exemple, les documents Word (.doc) ou les fichiers MP3 dont l'extension est .dlf sont ignorés et ne sont pas lus.

- Fichiers audio AAC, WAV, PCM et WMA

Informations compatibilité USB

Périphériques USB compatibles :

• Mémoires flash USB (USB 2.0 ou USB 1.1)
• Lecteurs flash USB (USB 2.0 ou USB 1.1)
• Cartes mémoire (lecteur de carte supplémentaire requis pour cet appareil)

Formats pris en charge :

• USB ou format de fichier mémoire FAT12, FAT16, FAT32 (taille du secteur : 512 Ko)
• Débit binaire MP3 (taux de données) : 32 - 320 Kbit/s et débit binaire variable
• Imbrication de répertoires jusqu'à 8 niveaux
• Nombre d'albums/dossiers : 99 maximum
• Nombre de pistes/titres : 999 maximum
• Nom de fichier dans Unicode UTF8 (longueur maximale : 128 octets)

Formats non pris en charge :

- Albums vides : un album vide est un album ne contenant pas de fichiers MP3. Il n'apparaît pas sur l'afficheur.

Entretien

Nettoyage du boîtier

- Utilisez un chiffon doux légèrement imprégné d'une solution détergente douce. N'utilisez pas de solutions à base d'alcool, de solvant, d'ammoniaque ni de produits abrasifs.

Nettoyage des disques

- En cas d'encrassement d'un disque, nettoyez-le avec un chiffon. Essuyez le disque du centre vers l'extérieur.

- N'utilisez pas de solvants comme le benzène, les diluants, les détergents disponibles dans le commerce ou les aérosols antistatiques pour disques analogiques.

Nettoyage de la lentille

- À la suite d'une utilisation prolongée, des impuretés ou de la poussière peuvent s'accumuler sur la lentille. Pour garantir une lecture de bonne qualité, nettoyez la lentille en utilisant le nettoyeur de lentille pour lecteur de CD de Philips ou d'une autre marque. Suivez les instructions fournies avec le nettoyeur.

8 Dépannage

Avertissement

- Ne retirez jamais le boîtier de l'appareil.

Pour que votre garantie reste valide, n'essayez jamais de réparer le système vous-même. En cas de problème lors de l'utilisation de cet appareil, vérifiez les points suivants avant de faire appel au service d'assistance. Si aucune solution à votre problème n'a été trouvée, visitez le site Web Philips (www.philips.com/support). Lorsque vous contactez Philips, placez votre appareil à portée de main et gardez le numéro de modèle et le numéro de série à disposition.

Pas d'alimentation

• Assurez-vous que le cordon d'alimentation est correctement branché.
• Assurez-vous que la prise secteur est alimentée.
• Assurez-vous que les piles sont correctement insérées.

Pas de son ou son faible

• Réglez le volume.

Aucune réponse de l'appareil

• Débranchez et rebranchez la prise d'alimentation secteur, puis mettez à nouveau le système sous tension.
• L'appareil dispose d'une fonction d'économie d'énergie. Par conséquent, le système s'éteint automatiquement 15 minutes après la fin de la lecture de la piste lorsqu'aucune commande n'a été utilisée.

Qualité sonore de la cassette médiocre

• Assurez-vous que les têtes de lecture du compartiment cassette sont propres.
• Assurez-vous que vous utilisez bien une cassette audio STANDARD (IECI) pour l'enregistrement.

Aucun disque détecté

• Insérez un disque.
• Vérifiez que le disque n'a pas été inséré à l'envers.
• Attendez que la condensation sur la lentille se soit évaporée.
• Remplacez ou nettoyez le disque.
• Utilisez un CD finalisé ou un disque dont le format est compatible.

Mauvaise qualité de la réception radio

• Éloignez l'appareil de votre téléviseur ou autre source de rayonnement.
  • Déployez entièrement l'antenne FM.
