Type de produit	Lecteur CD portable avec radio FM
Marque	Philips
Modèle	AZ215S
Dimensions (L × H × P)	252 × 124 × 232 mm
Poids (unité principale)	1 kg
Alimentation secteur	220-240 V ~, 50/60 Hz
Alimentation piles	6 piles R14/UM2/C Cell (9 V CC)
Consommation (fonctionnement)	10 W
Consommation (veille)	< 0,5 W
Puissance de sortie nominale	3 W
Sources audio	CD, Radio FM, Entrée audio externe (AUDIO IN)
Formats CD supportés	CD-DA, CD-R, CD-RW
Programmation	Jusqu'à 20 pistes
Fonctions de lecture	Répétition piste/disque, lecture aléatoire, recherche rapide
Amplification des basses	DBB (Dynamic Bass Boost) activable/désactivable
Radio FM	87,5 - 108 MHz, 20 présélections
Entretien	Nettoyer le boîtier avec un chiffon doux légèrement humide ; nettoyer les disques du centre vers l'extérieur ; utiliser un nettoyeur de lentille si nécessaire
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité, ne pas exposer à la pluie, utiliser uniquement les accessoires recommandés
Réparabilité	Ne pas tenter de réparer soi-même ; contacter le support Philips

FOIRE AUX QUESTIONS - AZ215S PHILIPS

Comment allumer le lecteur CD ?

Appuyez sur le bouton 0 (marche/arrêt) pour allumer l'appareil. En mode veille, appuyez sur pour le réactiver.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Si vous utilisez des piles, assurez-vous qu'elles sont insérées correctement (respect des polarités + et -) et qu'elles sont en bon état.

Comment lire un CD ?

Appuyez plusieurs fois sur SOURCE pour sélectionner la source CD. Ouvrez le logement du disque, insérez un CD face imprimée vers le haut, puis fermez. Appuyez sur pour démarrer la lecture.

Pourquoi le CD n'est-il pas lu ?

Assurez-vous que le disque est inséré correctement (face imprimée vers le haut) et qu'il n'est pas rayé ou sale. Nettoyez-le avec un chiffon doux du centre vers l'extérieur. Vérifiez que le format est compatible (CD-DA, CD-R, CD-RW). Attendez que la condensation sur la lentille s'évapore.

Comment régler le volume ?

Utilisez les touches VOL - et VOL + pour diminuer ou augmenter le volume pendant la lecture.

Comment activer l'amplification des basses (DBB) ?

Appuyez plusieurs fois sur la touche DBB pour activer ou désactiver l'amplification dynamique des basses. L'effet est audible immédiatement.

Comment écouter la radio FM ?

Appuyez plusieurs fois sur SOURCE pour sélectionner la source FM. Utilisez les touches / pour rechercher des stations. Pour la recherche automatique, maintenez la touche enfoncée pendant plus de 2 secondes.

Comment programmer des stations de radio ?

Syntonisez une station, appuyez sur PROG pour entrer en mode programmation. Utilisez PRESET -/PRESET + pour choisir un numéro de 1 à 20, puis appuyez à nouveau sur PROG pour confirmer. Répétez pour d'autres stations.

Puis-je connecter un lecteur MP3 externe ?

Oui, branchez un câble audio (non fourni) de la sortie casque de votre appareil externe à la prise AUDIO IN du lecteur CD. Sélectionnez la source AU avec la touche SOURCE et lancez la lecture sur l'appareil externe.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux légèrement humide (pas mouillé) pour nettoyer le boîtier. N'utilisez pas de solvants, d'alcool ou de produits abrasifs. Pour les disques, essuyez du centre vers l'extérieur avec un chiffon doux. Si la lentille est sale, utilisez un nettoyeur de lentille pour CD.

MODE D'EMPLOI AZ215S PHILIPS

Toujours là pour vous aider

Enregistrez votre produit et obtenez de l'assistance sur le site

1 Sécurité 2
2 Avis 3
3 Vo rte lecteur de CD 4

Introduction 4
Contenu de l'emballage 4
Présentation de l'unité principale 5
4 Prise en main 7
Alimentation 7
Mise sous tension 7
Mise hors tension 8
5 Lecture 9
Lecture d'un disque 9
Écoute de stations de radio FM 9
Lecture à partir d'un apparéil externe 10
Réglage du volume 10
Activation/Désactivation de
l'amplification dynamique des basses (DBB) 10
6 Options de lecture 11
Contrôle de la lecture 11
Programmation des pistes 11
7 Informations sur le produit 12
Caracteristiques techniques 12
Entretien 13
8Dépannage 14

1 Sécurité

Signification des symboles de sécurité

Ce symbole éclair signifie que les composants non isolés de votre apparéil peuvent provoquer une décharge électrique. Pour la sécurité de votre entourage, ne retirez pas le couvercle du produit.

Le point d'exclamation signale des points importants et vous invite à consulter la documentation fournie afin d'éviter tout problème de fonctionnement et de maintenance.

AVERTISSEMENT : afin de limiter les risques d'incendie ou de décharge électrique, cet apparéil doit être conservé à l'abri de la pluie ou de l'humidité. Aucun objet rempli de liquide, tel qu'un vase par exemple, ne doit être placé sur l' apparéil.

ATTENTION: pour éviter tout risque d'électrocution, voirlez à aligner la broche large de la fiche sur l'encôche large correspondante, en l'insérant au maximum.

Avertissement

• Ne retirez jamais le boftier de l'appareil.
• Ne graissez jamais:aucun composant de cet apparil.
• Ne regardez jamais le rayon laser émis par l'appareil.
• Ne posez jamais l'appareil sur un autre équipement électrique.

• Conservez l'appareil à l'abri des rayons du soleil, des flammes nues et de toute source de chaleur.
  Veillez a maintainir un accès facile au cordon d'alimentation, à la fiche ou à l'adaptateur pour débrancher l'appareil.

• Voiture apparéil ne doit pas être exposé à des fuites ou éclaboussures.

• Ne placez pas d'objets susceptibles d'endommager votre apparéil sur celui-ci (par ex., des objets replis de liquide ou des bougies allumées).

• Si la fiche d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de découplage, celui-ci doit rester facilement accessible.
  Assurez-vous que l'espace libre autour de l'appareil est suffisant pour la ventilation.
  Utilisation des piles ATTENTION Pour éviter les fuites de piles pouvant endommager l'appareil ou entraîner des blessures corporelles ou des dégats matériels, respectez les consignes suivantes :

• Installez correctement toutes les piles, ennant garde aux sens + et - indiqués sur l'appareil.

• N'exposez pas les piles ou les batteries intégrées à une source produitant une chaleur excessive, par exemple le soleil, un feu ou similaire.
• Retirez les piles du compartment si vous n'utilise pas l'appareil pendant une longue période.

Utilisez uniquement les pieces de fixation/ accessoires spécifié(e)s par le fabricant.

Attention

• L'utilisation de commandes ou de réglages, ou de toute autre procédure que celles données dans ce document risque d'exposer l'utilisateur à une utilisation ou à une exposition au laser dangereuse.

2 Avis

Toute modification apportée à cet apparéil qui ne serait pas approuvée expressément par Gibson Innovations peut invalider l'habilitation de l'utilisateur à utiliser l' apparéil.

C E

Ce produit est conforme aux specifications d'interfERENCE radio de la Communauté Européenne.

Mise au rebut de votre ancien produit

Cet apparéil a été créé et fabriqué avec des matérieliaux et des composants de haute qualité pouvant être recyclés et réutilisés.

Ce symbole sur un produit indique que ce dernier est conforme à la directive européen 2012/19/UE. Informez-vous auprès des instances locales sur le système de collecte des produits électriques et électroniques en fin de vie. Respectez la réglementation locale et ne jetez pas ce produit avec les ordures menagères. La mise au rebut correcte de vos anciens apparèils aide à préserver l'environnement et la santé.

Informations sur l'environnement

Tout emballage superflu a ete evite. Nous avons fait notre possible pour permettre une separation facile de I'emballage en trois materiaux : carton (boite), pate à papier (amortisseur de chocs) et polyethylene (sacs, feuille protectrice en mousse).

Votre apparéil se compose de matérieliaux recyclables et réutilisables à condition d'etre démonçés par une entreprise spécialisée.

Respectez les reglementations locales pour vous débarrasser des emballages, des piles usagées et de votre ancien équipement.

Cet apparéil présente les étiquettes suivantes :

Symbole d'équipement de classe II

Ce symbole indique que l'appareil est équipé d'un système de double isolation.

Remarque

• La plaque signalétique est située sous l'appareil.

3 Voiture lecteur de CD

Introduction

Avec cet apparéil, vous pouvez :

• écouter de la musique à partir de disques et d'autres périhériques externes;
• écouter des stations de radio FM.

Contenu de l'emballage

Vérifiez et identifiez les différentes pieces containues dans l'emballage :

Unité principale
Cordon d'alimentation secteur
Bref mode d'emploi
Fiche de sécurité et d'advertissement

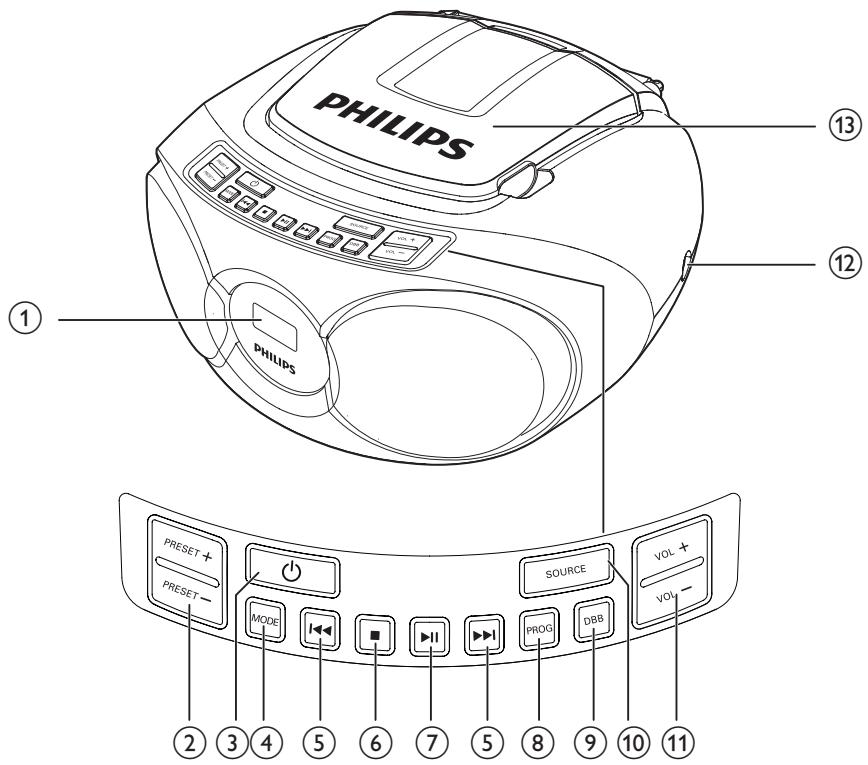

Présentation de l'unité principale

① Afficheur
(2) PRESET-/PRESET +

• Permet deCHOISIR une preselection radio.

③ 0

• Permet d'allumer ou d'eteindre le lecteur de CD.

④ MODE

• Permet de sélectionner le mode répétition ou lecture aléatoire.

⑤

• Permet de passer à la piste précédente ou suivante.
• Permet d'effectuer une recherche dans une piste.

Permet d'arrête la lecture.
- Permet d'effacer un programme.

• Permet de démarrer ou de suspendre la lecture.

PROG

Permet de programmer des pistes.
- Permit de programmer des stations de radio.

DBB

• Activer ou désactiver le renforcement dynamique des basses.

10 SOURCE
Permet de selectionner une source.
(11) VOL -/VOL +
- Régler le volume.
⑫ AUDIO-IN
- Permet de connecter un apparéil audio externe.
⑬ Logement du disque

4 Prise en main

Les instructions fournies dans ce chapitre doivent être suivies dans l'ordre énoncé.

Si vous contactez Philips, vous devrez fournir les numérios de modèle et de série de cet apparéil.

Les numérodesérie et de modèle sont

indiqués sous l'appareil. Notez ces numérios ici :

N° de modulo

N° de série

Alimentation

Cet apparéil peut être alimenté sur secteur (CA) ou sur piles.

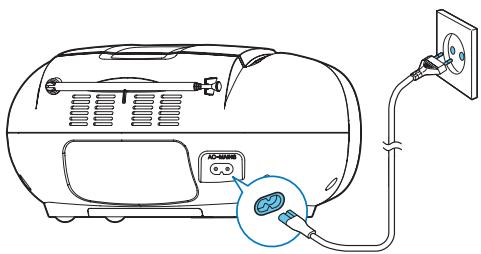

Alimentation par secteur

Avertissement

• Risque d'endommagement du produit! Vérifie que la tension d'alimentation correspond à la valeur de tension imprimée au dos ou sous l'appareil.
• Risque d'électrocution! Lorsque vous débranchez l'alimentation secteur, tirez sur la fiche électrique ou l'adaptateur; jamais sur le cordon.

1 Réglez le sélecteur de tension situé au bas de l'unité afin qu'il corresponde à la tension secteur locale.
2 Connectez le cordon d'alimentation CA à :

• à la prise AC ~ de l'appareil ;
  la prise murale.

Puisssance de la batterie

Attention

• Risque d'explosion! Tenez les piles à l'abri de toute source de chaleur, des rayons du soleil ou du feu. Ne jetez jamais vos piles dans le feu.
• Les piles contiennent des substances chimiques : elles doivent donc être mises au rebut de manière adequate.

Remarque

• Les piles ne sont pas inclues dans les accessoires fournis.

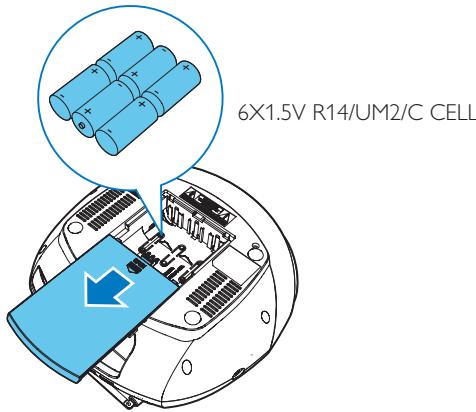

1 Ouvrez le compartment à pile.
2 Insérez 6 piles (modèle : R14/ UM2/C CELL) en respectant la polarité (+/-) indiquée.
3 Fermez le compartmente piles.

Mise sous tension

Appuyez sur 6 pour allumer le lecteur de CD.

Activation du mode veille

Le lecteur de CD bascule automatiquement en mode veille lorsqu'aucun contenu audio n'est détecté pendant plus de 15 minutes.

Le lecteur de CD bascule automatiquement en mode veille lorsque la lecture est arrêtée en mode CD depuis plus de 15 minutes.
- Appuyez sur pour désactiver le mode veille de l'unité.

Mise hors tension

Appuyez de nouveau sur 0 pour eteindre le lecteur de CD.

5 Lecture

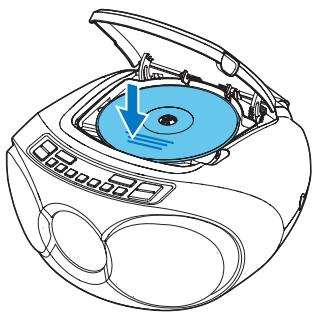

Lecture d'un disque

1 Appuyez plusieurs fois sur SOURCE pour selectionner la source CD.
2 Soulevez pour ouvrir le logement du disque.
3 Insérez un disque, face imprimée vers le haut, puis fermez le logement du disque.
4 Appuyez sur pour commencer la lecture.

Pour suspendre/reprise la lecture, appuyez sur
Pour arrêter la lecture, appuyez sur ■.
Pour selectionner une piste, appuyez sur /
Pour effectuer une recherche dans une piste, maintenez / enfoncé, puis relâchez pour reprendre la lecture normale.

Écoute de stations de radio FM

Remarque

• Placez l'antenne aussi loin que possible du télévisueur ou de toute autre source de rayonnement.
• Pour améliorer la réception, déployez entière l'antenne FM et ajustez sa position.

1 Appuyez plusieurs fois sur SOURCE pour selectionner la source FM.
2 Appuyez sur / pour rechercher une station de radio.

• Maintenez / enfoncé pendant plus de 2 secondes.
  La radio se règle automatiquement sur une station représentant un signal puissant.

Programmation manuelle des stations de radio

1 Permet de regler une station de radio de votrechoix.
2 Appuyez sur PROG pour activer le mode de programmation.

→ PXX apparait sur l'afficheur. (XX indique le nombre 01-20)
3 Appuyez sur PRESET -/PRESET + pour attribuer un numero de 1 à 20 à la station de radio en cours, puis appuyez sur PROG pour confirmer.
→ Le numero de presélection et la fréquence de la station présélectionnée s'afficht.
4 Répétez les étapes 1 à 3 pour programmer d'autres stations.

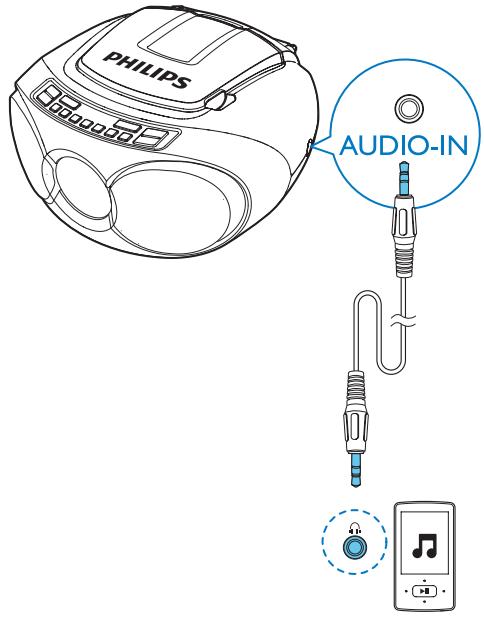

Lecture à partir d'un apparéil externe

Avec cet apparéil, vous pouvez également écouter de la musique à partir d'un apparéil audio externe comme un lecteur MP3.

1 Appuyez plusieurs fois sur SOURCE pour sélectionner la source audio.
→ [AU] apparaft sur I'afficheur.
2 Branchez le cable d'entrée audio (non fourni) sur:
- la prise AUDIO IN du lecteur de CD.
- la prise casque d'un périphérique externe.
3 Activez la lecture a partir de l'appareil externe (consultez son mode d'emploi).

Remarque

• La prise AUDIO IN n'est pas destinée à un casque.

Réglage du volume

Au cours de la lecture, appuyez sur VOL -/VOL

• pour régler le volume.

Activation/Désactivation de l'amplification dynamique des basses (DBB)

Appuyez plusieurs fois sur DBB pour activer ou désactiver l'amplification dynamique des basses.

6 Options de lecture

Contrôle de la lecture

En mode CD, vous pouvez contrôler la lecture comme suit.

/ / /

Maintenez les touches d'avance/retour rapide enfoncées pendantla lecture, puis relâchéz-les pourrepreneur la lecture normale.

Permet de démarrer ou de suspendre la lecture.

Permet d'arrêtier la lecture.

MODE	[REP] : permet de répéter la piste en cours.

[REP ALL]:permet de dire toutes les pistes en boucle.

[SHUF]:permet de dire les pistes dans un ordre aléatoire.

Pour revenir à la lecture normale, appuyez sur à plusieurs reprises jusqu'à ce que les icônes de répétition disparaisent.

Conseil

• Seules les touches [REP] et [REP ALL] peuvent être utilisées lors de la lecture de pistes programmesés.

Programmation des pistes

You pouvez programmer jusqu'à 20 pistes.

1 Appuyez sur ■ pour arrêté la lecture.
2 Appuyez sur PROG pour activer le mode de programmation.

[P01] s'affiche.

3 Appuyez sur / pour sélectionner une piste, puis appuyez sur PROG pour confirmer.
4 Répétez les étapes 3 à 4 pour programmer d'autres pistes.
5 Appuyez sur pour dire les pistes programmées.

Pour effacer la programmation, lorsque la lecture est arrêtée, appuyez sur ■

7 Informations sur le produit

Remarque

• Les informations sur le produit sont sujettes à modifications sans notification préalable.

techniques

Amplificateur

Puisance de sortie nominale	3 W
Réponse en fréquence	80 Hz - 16 000 Hz, +/-3 dB
Rapport signal/bruit	>72 dBA
Distorsion harmonique totale	< 1 %
Entrée audio	600 mV RMS
	20 kOhm

Disque

Type de laser	Semi-conducteur
Diamètre du disque	8/12 cm
Disques pris en charge	CD-DA, CD-R, CD-RW
CNA audio	24 bits/44,1 kHz
Distorsion harmonique totale	< 1 %
Réponse en fréquence	80Hz - 16 000 Hz, +/-3 dB
Rapport signal/bruit	>72 dBA

Tuner
Gamage de fréquences	FM : 87,5 – 108 MHz
Grille de syntonisation	50 kHz
Présélections	20
Sensibilité
- Mono, rapport signal/bruit 26 dB	< 22 dBf
- Sté reproduction, rapport signal/bruit 46 dB	< 50 dBf
Sélectivité de recherche	26 dBf
Distorsion harmonique totale	< 3 %
Rapport signal/bruit	> 60 dB

Informations generales

Alimentation
- Secteur	220 - 240V ~, 50/60 Hz
- Piles	CC 9V, 6 × 1,5 V R14/UM2/C Cell
Consommation électrique en mode de fonctionnement	10 W
Consommation électrique en mode veille	< 0,5 W
Dimensions
- Unité principale (I × H × P)	252 × 124 × 232 mm
Poids
- Unité principale	1 kg
- Avec emballage	1,6 kg

Entretien

Nettoyage du boitier

Utilisez un chiffon doux légèrement imprégné d'une solution détergente douce. N'utilisez pas de solutions à base d'alcool, de solvant, d'ammoniaque ni de produits abrasifs.

Nettoyage des disques

• En cas d'encrassement d'un disque, nettoyez-le avec un chiffon. Essuyez le disque du centre vers l'extérieur.

• N'utilise pas de solvants comme le benzène, les diluants, les détergents disponibles dans le commerce ou les aérosols antistatiques pour disques analogiques.

Nettoyage de la lentille

• À la suite d'une utilisation prolongée, des impuretés ou de la poussière peuvent s'accumuler sur la lentille. Pour garantir une lecture de bonne qualité, nettoyez la lentille en utilisant le nettoyeur de lentille pour lecteur de CD de Philips ou d'une autre marque. Suivez les instructions fournies avec le nettoyeur.

8 Dépannage

Avertissement

• Ne retirez jamais le boitier de l'appareil.

Pour que vous garantie reste valide, n'essayez jamais de réparer le système vous-même. En cas de problème lors de l'utilisation de cet apparéil, vérifiez les points suivants avant de faire appel au service d'assistance. Si aucune solution à votre problème n'a été trouvée, visitez le site Web Philips (www.philips.com/support). Lorsque vous contactez Philips, placez votre apparéil à portée de main et gardez le numéro de modele et le numéro de série à disposition.

Pas d'alimentation

Assurez-vous que le cordon d'alimentation est correctement branché.
Assurez-vous que la prise secteur est alimentee.
Assurez-vous que les piles sont correctement insérées.

Pas de son ou son faible

• Réglez le volume.

Aucune réponse de l'appareil

• Débranchez et rebranchez la prise d'alimentation secteur, puis mettez à nouveau le système sous tension.
  L'appareil dispose d'une fonction d'économie d'énergie. Par conséquent, le système s'est int automatiquement 15 minutes après la fin de la lecture de la piste lorsqu'aucune commande n'a été utilisée.

Aucun disque détecté

Insérez un disque.
- Vérifiez que le disque n'a pas été inséré à l'envers.
- Attendez que la condensation sur la lentille se soit évaporée.
- Remplacez ou nettoyez le disque.

Utilisez un CD finalisé ou un disque dont le format est compatible.

Mauvaise qualité de la réception radio

• Éloignez l'appareil de votre téléviseur ou autre source de rayonnement.
  Déployez entièrement l'antenne FM.
