DS9800W/10 - Station d'accueil pour smartphone PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Marque	PHILIPS
Modèle	DS9800W/10
Type de produit	Station d'accueil pour smartphone avec enceintes sans fil
Dimensions de l'unité principale	265 mm (diamètre) x 410 mm (hauteur)
Poids de l'unité principale	12 kg
Poids avec emballage	14,5 kg
Alimentation des enceintes	100-240 V~, 50/60 Hz
Alimentation de la station d'accueil	5 V == 2 A (adaptateur secteur)
Consommation en fonctionnement	22 W
Consommation en veille	< 0,5 W
Puissance de sortie	2 x 50 W RMS
Réponse en fréquence	20 - 20 000 Hz (-3 dB)
Rapport signal/bruit	> 90 dB
Impédance des enceintes	8 ohms
Haut-parleurs	Grave 130 mm + tweeter 19 mm
Sensibilité	> 85 dB/m/W
Connectivité	AirPlay (Wi-Fi), entrée MP3 Link (3,5 mm)
Compatibilité AirPlay	iPod touch/iPhone/iPad (iOS 4.2 ou ultérieur), PC/Mac avec iTunes 10
Compatibilité de charge	iPad, iPhone, iPod (modèles spécifiques - voir notice)
Fonctions	Diffusion sans fil AirPlay, charge des appareils Apple, lecture via MP3 Link, télécommande infrarouge
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Ne pas exposer à l'eau, ne pas ouvrir, utiliser uniquement en intérieur
Pièces détachées et réparabilité	Contacter le service client Philips

FOIRE AUX QUESTIONS - DS9800W/10 PHILIPS

Comment connecter les enceintes SoundSphere à mon réseau Wi-Fi ?

Utilisez la méthode WPS-PBC si votre routeur le supporte : appuyez sur WiFi SETUP à l'arrière de l'enceinte principale, puis sur le bouton WPS du routeur. Pour les routeurs sans WPS, maintenez WiFi SETUP enfoncé pendant plus de 5 secondes, puis connectez-vous au réseau 'Philips Fidelio AirPlay' depuis votre appareil iOS ou PC/Mac et suivez les instructions de configuration.

Pourquoi n'y a-t-il pas d'icône AirPlay sur mon iPhone/iPad ?

Assurez-vous que les enceintes sont connectées au même réseau Wi-Fi que votre appareil iOS. Vérifiez également que le service Bonjour est activé sur votre PC si vous utilisez iTunes. Redémarrez les enceintes en maintenant enfoncé le bouton 0 à l'arrière de l'enceinte principale.

Comment charger mon iPhone/iPad sur la station d'accueil ?

Placez votre iPhone/iPad sur la station d'accueil/chargeur autonome fournie. Assurez-vous que la station est branchée sur secteur via l'adaptateur secteur. La charge démarre automatiquement. La station prend en charge les modèles iPad 2, iPhone 4, iPhone 3GS, iPod touch (2e à 4e génération) et autres.

Que faire si le son est coupé ou inexistant ?

Vérifiez le volume sur la télécommande et sur l'appareil source. Assurez-vous que les enceintes sont bien connectées au réseau Wi-Fi. Si le problème persiste, réinitialisez les enceintes en maintenant enfoncé le bouton 0 à l'arrière de l'enceinte principale puis reconfigurez le réseau Wi-Fi.

Comment mettre à jour le micrologiciel du DS9800W ?

Téléchargez le fichier de mise à jour depuis www.philips.com/support. Connectez les enceintes et votre PC/Mac au même réseau Wi-Fi, ouvrez la page de configuration en tapant 192.168.1.1 dans le navigateur, puis allez dans l'onglet Firmware Update et suivez les instructions.

Les enceintes ne s'allument pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché à la prise ~ AC IN de l'enceinte principale et que la prise secteur est sous tension. Les enceintes mettent environ 35 secondes à démarrer : le voyant clignote rapidement en vert puis lentement.

Puis-je utiliser le DS9800W avec un appareil non Apple ?

Oui, via la prise MP3 Link (entrée auxiliaire 3,5 mm) située sur l'enceinte principale. Connectez votre baladeur audio avec le câble fourni, puis appuyez sur la touche C de la télécommande pour sélectionner la source MP3 Link.

La connexion Wi-Fi échoue fréquemment, que faire ?

Vérifiez que votre routeur est certifié Wi-Fi et que le SSID est diffusé. Évitez les interférences (micro-ondes, autres réseaux). Utilisez uniquement des caractères alphanumériques dans le nom du réseau. Si le problème persiste, effectuez la configuration initiale depuis un appareil iOS ou Mac.

Comment remplacer la pile de la télécommande ?

Ouvrez le compartiment à piles, insérez une pile CR2032 en respectant la polarité (+/-) indiquée, puis refermez. Retirez la languette de protection lors de la première utilisation.

Que faire si l'icône AirPlay n'apparaît pas dans iTunes sur mon PC ?

Activez le service Bonjour sur votre PC : allez dans Démarrer > Paramètres > Panneau de configuration > Outils d'administration > Services, faites un clic droit sur Service Bonjour et cliquez sur Démarrer. Assurez-vous également que les enceintes et le PC sont sur le même réseau Wi-Fi.

MODE D'EMPLOI DS9800W/10 PHILIPS

1 Important 4 Sécurité 4 Avertissement 5 2 Voiture station d'accueil pour baladeur 7 Introduction 7 Contenu de l'emballage 7 Autres éléments nécessaires... 7 Présentation des enceintes SoundSphere 8 Présentation de la télécommande 8 Présentation de la station d'accueil/chargeur 9 3 Préparation 10 Connexion 10 4 Configuration d'un réseau Wi-Fi pour AirPlay 13 Connector les enceintes à un réseau Wi-Fi (routeur) 13 Connector un appareil AirPlay au même réseau Wi-Fi 19 5 Lecture 20 Diffuser le son de votre appareil AirPlay 20 Contrôler la lecture 21 Régles audio avancés 21 Mettre à jour le micrologiciel 21 Chargez votre iPod/iPhone/iPad sur la station d'accueil autonomome 22 6 Informations sur le produit 24 Caracteristiques techniques 24 7 Dépannage 25

Fusible secteur

Ces informations s'appliquent uniquement aux produits équipés d'une prise secteur pour le Royaume-Uni.

Ce produit est équipé d'une fiche moulée certifiée. Si vous changez le fusible, utilisez-en un qui possède :

les classifications affichées sur la prise, - une norme BS 1362 et la marque ASTA.

Contactez votre revendeur si vous n'êtes pas sûr du type de fuseau à utiliser.

Attention: Pour que ce produit soit conforme à la directive CEM (2004/108/EC), ne séparez pas la fiche d'alimentation du cordon d'alimentation.

Informations destinées à l'Europe : Signification des symboles de sécurité

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT

REMOVE COVER (OR BACK). NO USER-SERVICEABLE PARTS

INSIDE. REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Le point d'exclamation signale des points importants et vous invite à consulter la documentation fournie afin d'éviter tout problème de fonctionnement et de maintenance.

Le symbole éclair signifie que les composants non isolés de l'appareil peuvent provoquer une décharge électrique.

Afin de limiter les risques d'incendie ou de décharge électrique, conservez l'appareil à

l'abri de la pluie ou de l'humidité. Aucun objet rempli de liquide, tel qu'un vase, ne doit être placé sur l'appareil.

Lisez attentivement ces consignes. Conservez soigneusement ces consignes. Tenez compte de tous les avertissements. Respectez toutes les consignes. N'utilisez pas cet appareil à proximité d'une source d'eau. Nettoyez l'appareil avec un chiffon sec uniquement. N'obstruiez pas les orifices de ventilation. Installez l'appareil conformément aux consignes du fabricant. Ne retirez pas le boîtier de l'appareil. Utilisez le produit uniquement en intérieur. L'appareil ne doit pas être exposé aux fuites goutte à goutte ou aux éclaboussures, à la pluie ou à l'humidité. Conservez l'appareil à l'abri des rayons du soleil, des flammes nues et de toute source de chaleur. N'installez pas l'appareil à proximité de sources de chaleur telles que des radiateurs, registres de chaleur, poêles ou autres appareils électriques (amplificateurs par exemple). Ne placez aucun autre équipement électrique sur l'appareil. Ne placez pas sur l'appareil d'objets susceptibles de l'endommager (par exemple, objets remplis de liquide ou bougies allumées). Cet appareil peut contenir des piles. Reportez-vous aux consignes de sécurité et de mise au rebut des piles de ce manuel d'utilisation.

Avertissement

• Ne retirez jamais le boîtier de l'appareil.
• Ne graissez jamais : aucun composant de cet appareil.
• Ne posez jamais cet appareil sur un autre équipement électrique.
• Conservez cet appareil à l'abri des rayons du soleil, des flammes nues et de toute source de chaleur. Veillez à maintenir un accès facile au cordon d'alimentation, à la fiche ou à l'adaptateur pour débrancher l'appareil. Pour les enceintes Wi-Fi SoundSphere : si la fiche d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de découvertage, celui-ci doit rester facilement accessible.
• Pour la station d'accueil/chargeur autonome : si la fiche de l'adaptateur plug-in Direct est utilisée comme dispositif de découvertage, elle doit rester facilement accessible.

Risque de surchauffe! N'installez jamais cet appareil dans un espace confiné. Laissez toujours au moins dix centimètres d'espace libre autour de cet appareil pour assurer une bonne ventilation. Assurez-vous que des rideaux ou d'autres objets ne recouvrent pas les orifices de ventilation de cet appareil.

Avertissement

Ce produit est conforme aux specifications d'interférence radio de la Communauté Européenne.

Au sein de l'UE, l'appareil peut être utilisé à l'intérieur sans restrictions. En France, par contre, il ne peut pas être utilisé à l'extérieur sur toute la bande jusqu'à nouvel ordre. Ce produit est conforme aux spécifications de la directive 1999/5/CE.

Modifications

Les modifications non autorisées par le fabricant peuvent annuler le droit des utilisateurs à utiliser cet appareil.

Recyclage

Votre produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité pouvant être recyclés et réutilisés.

La présence du symbole de poubelle barrée indique que le produit est conforme à la directive européenne 2002/96/CE :

Ne jetez pas ce produit avec les ordures ménagères ordinaires. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. La mise au rebut correcte de l'ancien produit permet de préserver l'environnement et la santé.

Informations sur l'utilisation des piles :

Attention

• Risque de fuite : utilisez uniquement le type de pile préconisé. Ne placez pas ensemble des piles neuves et des piles usagées. Ne mélangez pas plusieurs marques de piles. Respectez la polarité. Retirez les piles des appareils inutilisés pendant une période prolongée. Rangez les piles dans un endroit sec.
• Risque de blessures : portez des gants lorsque vous manipulez des piles qui fuient. Rangez les piles hors de portée des enfants et des animaux domestiques.
• Risque d'explosion : ne court-circuitez pas les piles. N'exposez pas les piles à une chaleur excessive. Ne jetez pas les piles au feu. N'endommagez pas les piles et ne les démontez pas. Ne rechargez pas de piles non rechargeables.

Informations sur la mise au rebut des piles :

Votre produit contient des piles relevant de la Directive européenne 2006/66/EC, qui ne peuvent être jetées avec les ordures ménagères.

Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des piles. La mise au rebut correcte des piles permet de préserver l'environnement et la santé.

Informations sur l'environnement

Tout emballage superflu a été supprimé. Nous avons fait notre possible pour permettre une séparation facile de l'emballage en trois matériaux : carton (boîte), polystyrène mousse (qui amortit les chocs) et polyéthylène (sacs, feuille protectrice en mousse).

Votre appareil se compose de matériaux recyclables et réutilisables à condition d’être démontés par une entreprise spécialisée.

Respectez les réglementations locales pour vous débarrasser des emballages, des piles usagées et de votre ancien équipement.

Ipod

« Made for iPod » (Compatible avec l'iPod), « Made for iPhone » (Compatible avec l'iPhone) et « Made for iPad » (Compatible avec l'iPad) signifient qu'un appareil électronique est conçu spécialement pour être connecté à un iPod, iPhone ou iPad et que le développement assure que le produit satisfait aux normes de performances Apple. Apple n'est pas responsable du fonctionnement de cet appareil ou de sa conformité aux normes de sécurité et aux normes réglementaires.

Notez que l'utilisation de cet accessoire avec un iPod, un iPhone ou un iPad peut affecter les performances sans fil.

AirPlay, iPod et iPhone sont des marques commerciales de Apple Inc. déposées aux États-Unis et dans d'autres pays. iPad est une marque commerciale d'Apple, Inc.

Symbole d'équipement de classe II:

Appareil de CLASSE II avec système de double isolation et sans connexion protégée (mise à la terre) fournie.

Remarque

• La plaque signalétique est située sous l'appareil.

2 Notre station d'accueil pour baladeur

Félicitations pour votre achat et bienvenue chez Philips ! Pour bénéficier de tous les avantages de l'assistance Philips, enregistrez votre produit à l'adresse www.philips.com/welcome.

Si vous contactez Philips, vous devrez fournir les numéros de modèle et de série de cet appareil. Les numéros de série et de module sont indiqués sous l'appareil. Notez ces numéros ici :

N° de modulo

N° de série

Avec cet appareil, vous pouvez :

Diffuser sans fil le son de votre appareil compatible iOS 4.2 ou version ultérieure (un iPod Touch/iPhone/iPad, par exemple) via AirPlay. Diffuser sans fil le son de votre PC ou Mac compatible Wi-Fi sur lequel est installé iTunes 10 via AirPlay. Diffuser le son d'autres appareils audio via la prise MP3 Link. - Charger votre iPod/iPhone/iPad sur la station d'accueil/chargeur autonome fournie.

Contenu de l'emballage

Vérifiez et identifiez les différentes pièces contenues dans l'emballage :

2 enceintes Soundsphere 1 cable de connexion d'enceinte 1 télécommande avec pile (pour les enceintes) 1 cordon d'alimentation secteur (pour les enceintes) 1 cable MP3 Link (pour les enceintes) 1 station d'accueil/chargeur autonome pour iPod/iPhone/iPad (pour la charge uniquement) 1 adaptateur secteur (pour la station d'accueil/chargeur) Mode d'emploi Guide de démarrage rapide

Autres éléments nécessaires...

Pour diffuser l'audio sans fil via AirPlay, vous avez besoin des éléments suivants :

• Un routeur sans fil alimenté et fonctionnant correctement
• Un appareil AirPlay (par exemple, un iPod Touch/iPhone/iPad compatible iOS 4.2 ou version ultérieure ou un PC ou Mac compatible Wi-Fi sur lequel est installé iTunes 10)

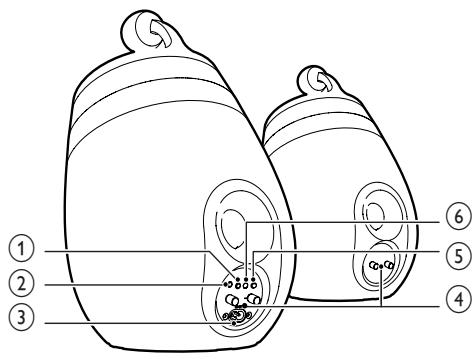

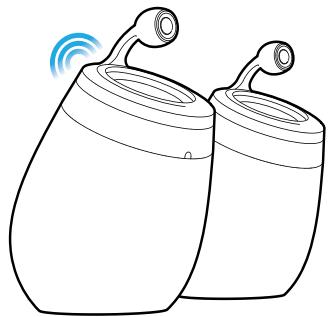

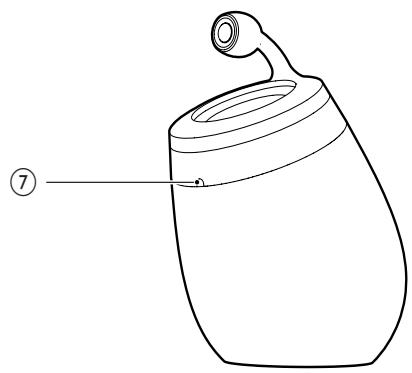

Présentation des enceintes soundsphere

① 0

• Permet d'allumer/éteindre les enceintes. (Pression longue) permet de réinitialiser les enceintes.

② MP3-LINK

• Prise pour un baladeur audio externe.

③ ~ACIN Prise secteur des enceintes. ④ Connecteurs des enceintes (+/-) - Permet de connecter les deux enceintes. ⑤ WiFi SETUP - Permet de connecter les enceintes à un réseau Wi-Fi.

⑥ Voyant - Permet d'afficher l'état actuel des enceintes. ⑦ Capteur infrarouge

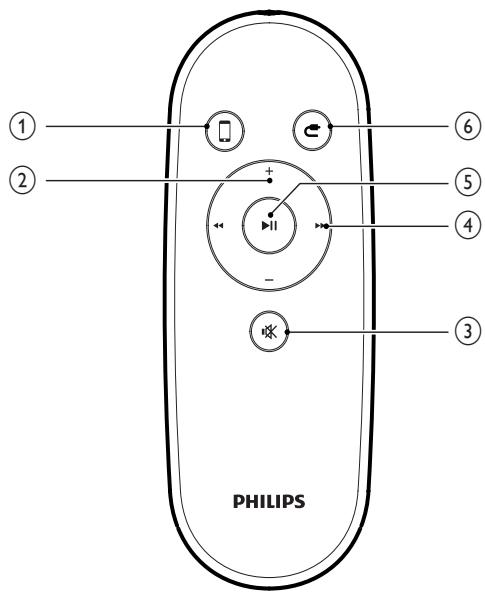

Présentation de la télécommande

0 - Permet d'allumer/éteindre les enceintes. ② - Permet de sélectionner la source audio de l'appareil AirPlay. ③ +/- Permettent de régler le volume. 4 - Permet de couper et de rétablir le son. ⑤ Permet de passer à la piste précédente/suivante.

• Permet de démarrer ou de suspendre la lecture.

• Permet de sélectionner la source audio MP3 Link.

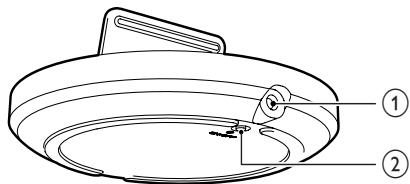

Présentation de la station d'accueil/chargeur

• Prise secteur de la station d'accueil/chargeur.

• Permet d'allumer ou d'éteindre le voyant LED autour de la station d'accueil/chargeur.

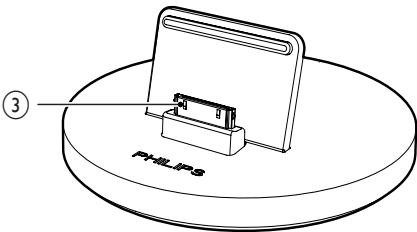

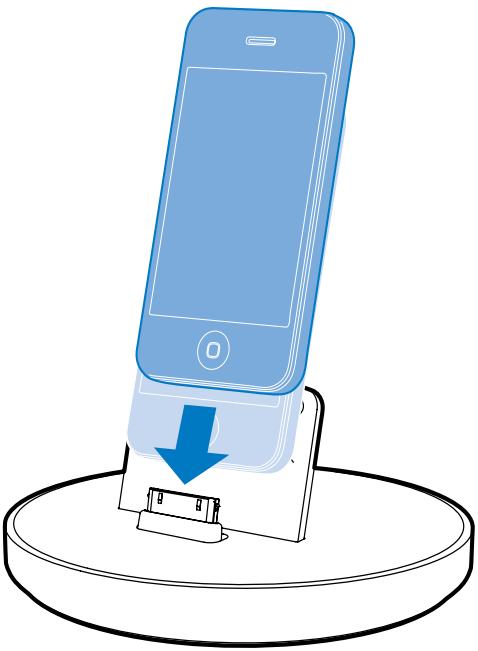

Connecteur de la station d'accueil pour iPod/iPhone/iPad

3 Préparation

Les instructions fournies dans ce chapitre doivent être suivies dans l'ordre énoncé.

Remarque

• Insérez complètement la section dénudée de chaque câble d'enceinte dans la prise.
• Pour obtenir une qualité sonore optimale, utilisez uniquement les enceintes fournies.

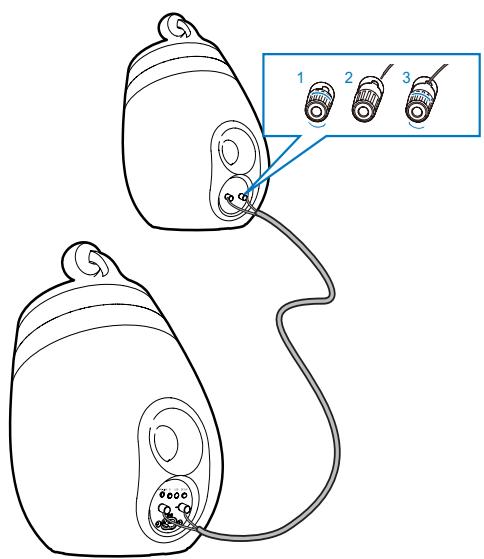

1 Dévissez les connecteurs des enceintes. 2 Insérez complètement l'extrémité du cable d'enceinte marquée en rouge dans le connecteur gauche rouge (+). 3 Vissez le connecteur gauche rouge (+) pour que le cable soit bien fixé.

4 Insérez complètement l'extrémité du cable d'enceinte non marquée en rouge dans le connecteur gauche noir (-). 5 Vissez le connecteur gauche noir (-) pour que le cable soit bien fixé. 6 Recommencez les étapes 2 à 5 pour insérer les autres cables d'enceinte dans les connecteurs droits.

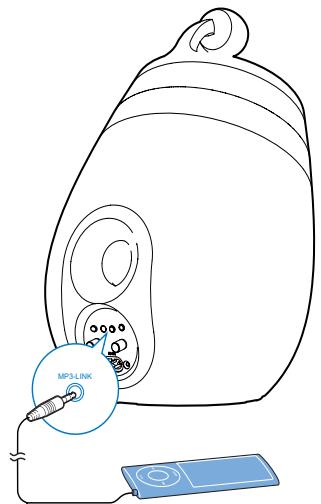

Connecter un baladeur audio (facultatif)

Vous pouvez également écouter la musique à partir d'un baladeur audio externe via les enceintes SoundSphere.

• Connectez le câble MP3 Link fourni à :
• la prise MP3-LINK (3,5 mm) située sur l'enceinte principale;
• la prise casque d'un baladeur audio externe.

Remarque

• Pour diffuser le son du baladeur audio connecté, appuyez tout d'abord sur ● pour sélectionner la source MP3 Link.

Attention

• Risque d'endommagement du produit! Vérifie que la tension d'alimentation correspond à la tension indiquée au dos ou sous l'appareil.
• Risque d'électrocution! Lorsque vous débranchez le cordon d'alimentation, tirez sur la fiche électrique. jamais sur le cordon.
• Avant de brancher le cordon d'alimentation, vérifie que vous avez effectué toutes les autres connexions.

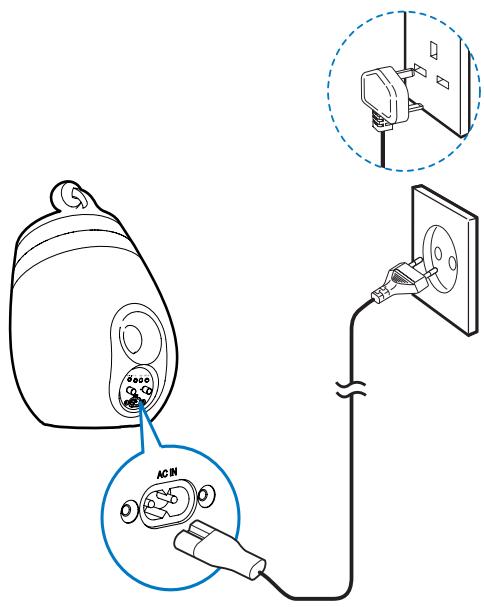

Branchez les enceintes sur le secteur

• Connectez le cordon d'alimentation CA :
• à la prise ~ AC IN située à l'arrière de l'enceinte principale;
• Les enceintes mettent environ 35 secondes à démarrer. Pendant le démarrage, le voyant à l'arrière de l'enceinte principale clignote rapidement en vert.
• Après le démarrage, le voyant clignote lentement en vert.

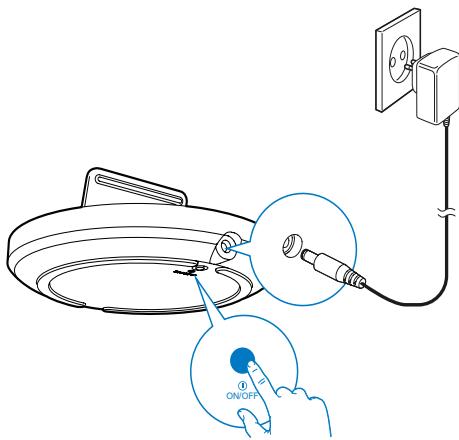

Branchez la station d'accueil/chargeur autonome sur le secteur (facultatif)

Pour charger votre iPod/iPhone/iPad, connectez le cordon d'alimentation secteur à

• la prise ~ DC IN de la station d'accueil/chargeur.

Passage en mode de veille

L'appareil se met automatiquement en marche une fois branché.

Pour que l'unité bascule en mode veille, appuyez sur φ, à l'arrête de l'enceinte principale. Pour réactiver l'appareil et quitter le mode veille, appuyez de nouveau sur 6.

Attention

• Risque d'explosion! Tenez les batteries à l'abri de toute source de chaleur, des rayons du soleil ou du feu. Ne jetez jamais vos batteries dans le feu.
• Produits contenant du perchlorate : une manipulation particulière peut être requise. Voir www.dtsc.ca.gov/hazardouswaste/perchlorate.

Avant la première utilisation :

1 Retirez la languette de protection de la pile de la télécommande pour lui permettre de fonctionner.

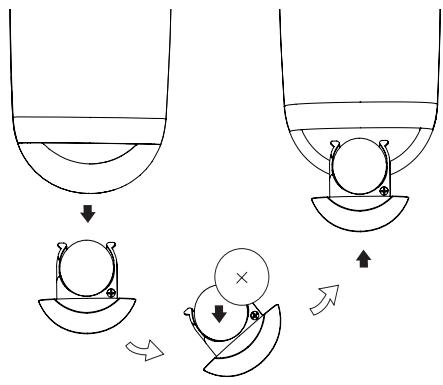

Pour remplacer la pile de la télécommande :

1 Ouvrez le compartiment à piles. 2 Insérez une pile CR2032 en respectant la polarité (+/-) indiquée. 3 Fermez le compartiment piles.

Remarque

• Avant d'appuyer sur une touche de fonction de la télécommande, commencez par sélectionner la source appropriée à l'aide de la télécommande (au lieu de passer par l'unité principale).
• Retirez la pile si vous pensez ne pas utiliser la télécommande pendant un certain temps.

Remarque

• Certaines opérations peuvent varier en fonction du type de routeur sans fil.

Le système d'enceintes SoundSphere est compatible avec les modèles iPod/iPhone/iPad suivants :

iPad 2 iPad iPhone 4 iPhone 3GS - iPod touch (2ème, 3ème et 4ème générations)

Avant de configurer le réseau Wi-Fi, vérifie les points ci-dessous.

Assurez-vous que le routeur sans fil est alimenté et qu'il fonctionne correctement.

2 Assurez-vous que le voyant à l'arrière de l'enceinte principale clignote lentement en vert. 3 Vérifiez le type de routeur sans fil que vous utilisez.

Connecter les enceintes à un réseau wi-fi (routeur)

Sélectionnez le scénario ci-dessous correspondant à votre type de routeur.

Remarque

• À chaque fois que les enceintes s'allument, elles rejoignent automatiquement le réseau Wi-Fi le plus récemment configuré.
• En cas d'échec de la configuration, répétez ces étapes, ou maintenez enfoncé à l'arrière de l'enceinte principale et réessayez.

Scenario 1: connexion à un routeur wps-pbc

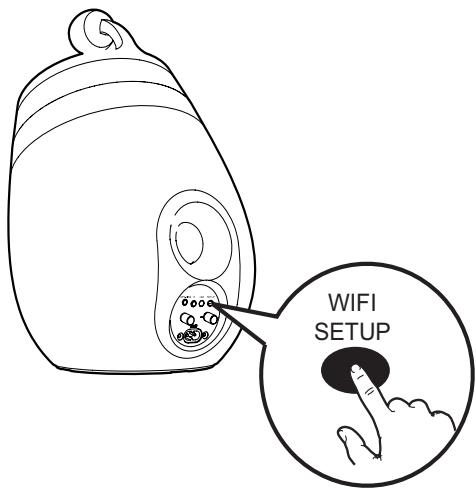

1 Appuyez sur WiFi SETUP à l'arrière de l'enceinte principale. → Le voyant clignote successivement en rouge, vert et jaune.

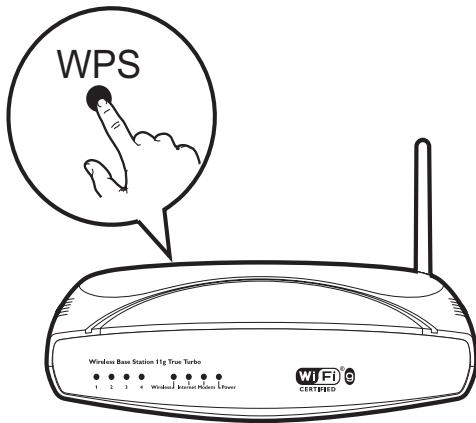

2 Appuyez sur le bouton WPS du routeur sans fil.

Au bout d'un certain temps, le voyant cesse de clignoter et reste vert, et l'enceinte principale émet un signal sonore. Les enceintes ont rejoint le réseau Wi-Fi.

Conseil

Pour modifier le nom des enceintes SoundSphere pour AirPlay, suivez les étapes 2 à 7 du « Scenario 2 : connexion à un routeur autre que WPS » ci-dessous. Pour certains routeurs sans fil, vous devrez peut-être maintenir le bouton WPS enfoncé pour établir la connexion WPS. Consultez le manuel d'utilisation propre à chaque routeur pour plus de détails.

Scenario 2: connexion à un routeur autre que WPS

Vous pouvez connecter les enceintes à un routeur autre que WPS via

• un iPod Touch/iPhone/iPad compatible iOS 4.2 ou version ultérieure
• un PC ou Mac compatible Wi-Fi sur lequel est installé iTunes 10.

Connectez le DS9800W à votre ipod touch/iphone/ipad ou pc/mac

1 Maintenez enfoncé WiFi SETUP à l'arrière de l'enceinte principale pendant plus de 5 secondes. → Le voyant clignote successivement en vert et jaune. 2 Attendez environ 45 secondes que Philips Fidelio AirPlay soit disponible dans la liste des réseaux Wi-Fi. 3 Sélectionnez Réglages → Wi-Fi sur votre iPod Touch/iPhone/iPad. - Vous pouvez également accéder à la liste des réseaux sans fil disponibles sur votre PC/Mac.

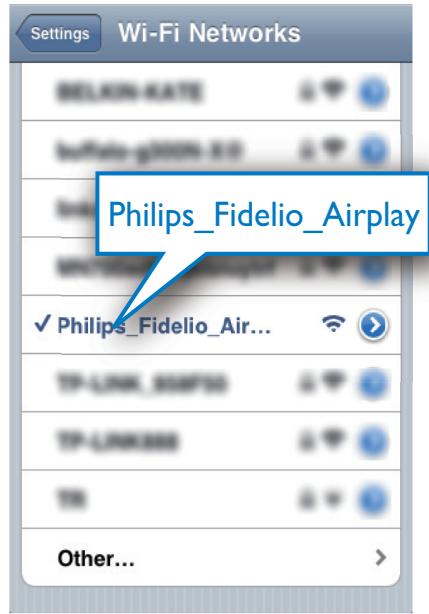

4 Sélectionnez Philips Fidelio AirPlay dans la liste des réseaux disponibles.

5 Attendez que les enceintes SoundSphere soient correctement connectées au Wi-Fi.

Une icône de signal Wi-Fi s'affiche sur l'iPod Touch/iPhone/iPad ou le PC/Mac.

Configure la connexion wi-fi de DS9800W à votre routeur sans fil

1 Ouvrez Safari sur votre iPod Touch/iPhone/iPad, puis tapez 192.168.1.1 dans la barre d'adresses.

• Ouvrez Safari sur votre PC/Mac, puis sélectionnez « Philips_Fidelio XXX » dans la liste déroulante Bonjour. Ouvrez le navigateur Web sur votre PC/Mac, puis saisissez 192.168.1.1 dans la barre d'adresses.

La page de configuration DS9800W s'affiche.

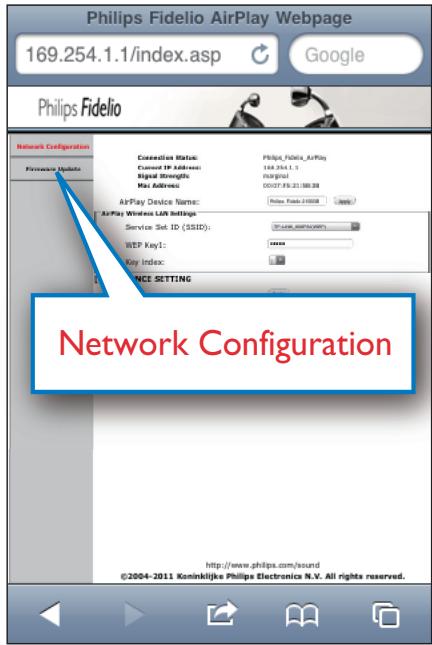

2 Sélectionnez l'onglet Network Configuration (Configuration du réseau).

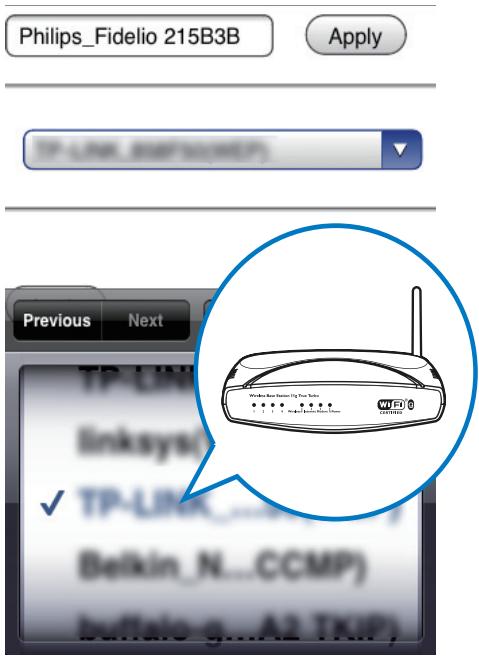

3 Modifiez le nom des enceintes SoundSphere au niveau de Airplay Device Name (Nom de l'appareil AirPlay) si vous le souhaitez.

4 Sélectionnez le SSID de votre routeur dans la liste déroulante Service Set ID (SSID).

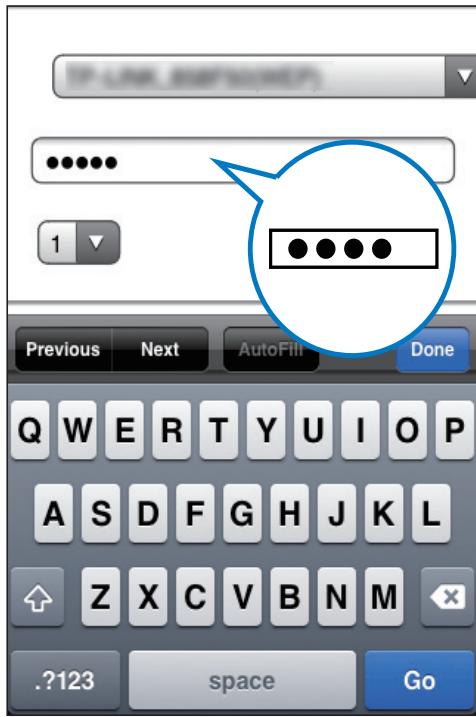

5 Entrez votre clé réseau si elle est demandée (pour certains routeurs, il vous faudra peut-être également cocher DHCP sous Advance Setting (Réglage avancé)).

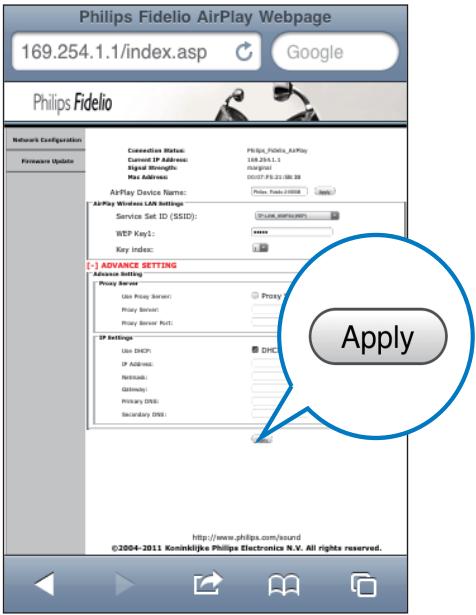

6 Cliquez sur Apply (Appliquer) en bas de la page pour appliquer vos réglages. Un menu de confirmation des paramètres définis s'affiche.

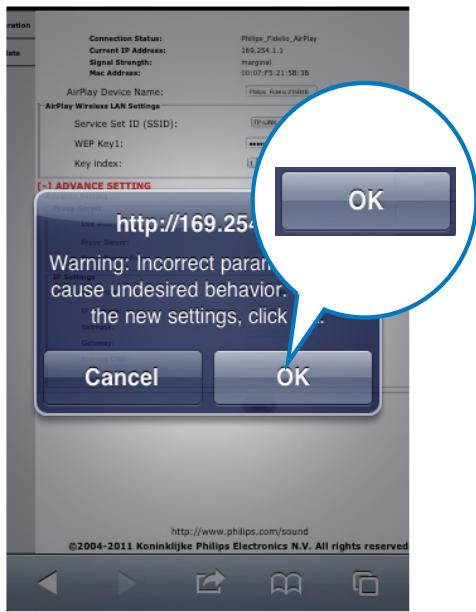

7 Cliquez sur OK dans le menu pour confirmer vos réglages.

Au bout d'un certain temps, le voyant cesse de clignoter et reste vert, et l'enceinte principale émet un signal sonore. Les enceintes ont rejoint le réseau Wi-Fi.

Connecter un appareil airplay au même réseau wifi

Pour qu'il fonctionne avec les enceintes SoundSphere, votre appareil AirPlay doit être connecté au même réseau Wi-Fi que les enceintes.

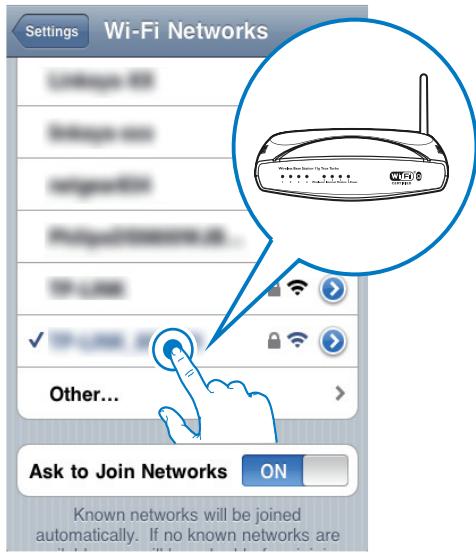

1 Sélectionnez Réglages → Wi-Fi sur votre iPod Touch/iPhone/iPad.

• Vous pouvez également accéder à la liste des réseaux sans fil disponibles sur votre PC/Mac.

2 Sélectionnez le SSID de votre routeur dans la liste des réseaux sans fil disponibles.

3 Attendez que le routeur soit correctement connecté au réseau Wi-Fi. → Une icône de signal Wi-Fi s'affiche sur l'appareil AirPlay.

Remarque

Assurez-vous que l'appareil AirPlay est connecté au même réseau Wi-Fi que les enceintes.

Diffusion du son de votre ipod touch/iphone/ipad compatible ios 4.2 ou version ultérieure

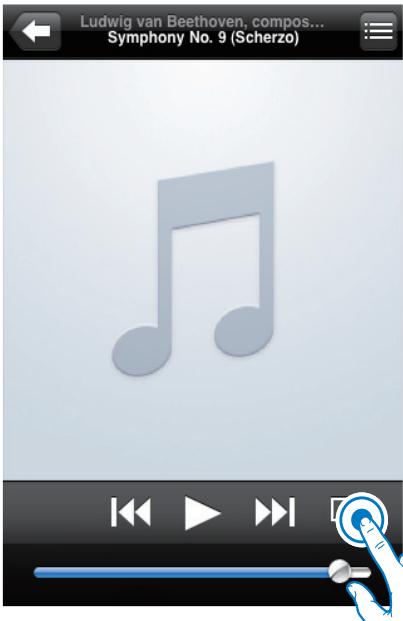

1 Ouvrez l'iPod. 2 Appuyez sur l'icone AirPlay.

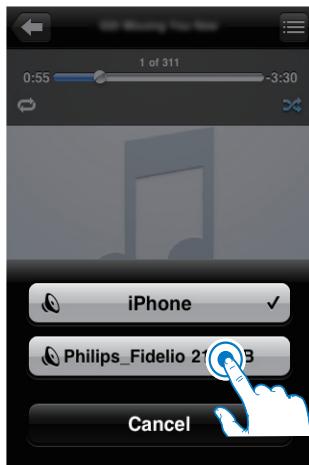

3 Sélectionnez Philips_Fidelio XXXX (ou le nom personnalisé de l'utilisateur) dans la liste.

4 Sélectionnez un fichier multimédia et lancez la lecture.

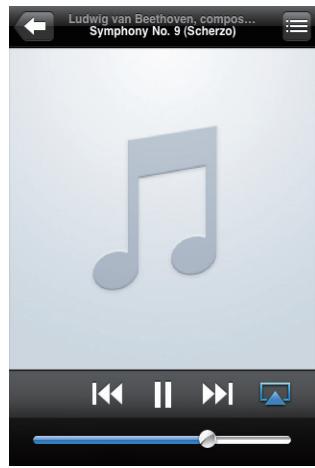

5 Attendez que les enceintes diffusent du son.

Remarque

• Avant d'ouvrir iTunes, assurez-vous que vous avez activé le service Bonjour sur votre PC. Pour activer ce service, cliquez sur Démarrer->Paramètres->Panneau de configuration, et double-cliquez sur Outils d'administration->Services->Service Bonjour, cliquez sur Démarrer puis sur OK dans le menu contextuel.

1. Ouvrez iTunes 10. 2. Cliquez sur l'icone AirPlay dans le coin inférieur droit de la fenêtre. 3. Sélectionnez Philips_Fidelio XXXX (ou le nom personnalisé de l'utilisateur) dans la liste. 4. Sélectionnez un fichier multimédia et lancez la lecture. 5. Attendez que les enceintes diffusent du son.

Contrôler la lecture

Vous pouvez sélectionner différentes options de lecture, soit sur votre appareil AirPlay, soit à l'aide de la télécommande fournie.

Remarque

• Toutes les opérations ci-dessous concernent la télécommande fournie.

Pour lancer ou interrompre la lecture, appuyez sur Pour passer à la plage précédente/suivante, appuyez sur 1 / 1 Pour régler le volume, appuyez sur + / - à plusieurs reprises. Pour couper ou rétablir le son, appuyez sur.

Pour basculer sur la source MP3 Link (si connectée), appuyez sur C. Pour basculer de nouveau sur la source de l'appareil AirPlay, appuyez sur.

Réglages audio avancés

Pour les réglages audio avancés et les fonctionnalités supplémentaires, vous pouvez utiliser votre appareil AirPlay pour télécharger l'Philips Fidelio application depuis l'App Store Apple.

Remarque

• Vous pouvez uniquement mettre à jour le micrologiciel à partir d'un PC/Mac.

Téléchargement du fichier de mise à jour

1 À partir de votre PC/Mac, accédez au site www.philips.com/support. 2 Saisissez la référence du modèle pour rechercher le dernier fichier de mise à niveau du micrologiciel disponible. 3 Enregistrez le fichier de mise à niveau sur votre disque dur.

Mise à jour à partir de la page de configuration

1 Mettez les enceintes SoundSphere sous tension (voir les sections « Préparation - Connexion - Alimentation - Branchement des enceintes sur le secteur »).

Les enceintes mettent environ 35 secondes à démarrer. Pendant le démarrage, le voyant à l'arrière de l'enceinte principale clignote rapidement en vert.

Après le démarrage, le voyant clignote lentement en vert.

2 Assurez-vous que les enceintes SoundSphere et que le PC/Mac sont connectés au même routeur sans fil. 3 Ouvrez Safari sur votre PC/Mac, puis sélectionnez « Philips_Fidelio XXX » dans la liste déroulanteBSD.

• Ouvrez le navigateur Web sur votre PC/Mac, puis saisissez l'adresse IP de votre DS9800W (disponible sur la page de configuration du routeur) dans la barre d'adresses.

La page de configuration DS9800W s'affiche.

4 Sélectionnez l'onglet Firmware Update (Mise à jour du micrologiciel), puis suivez les instructions à l'écran pour accéder à la page suivante. 5 Cliquez sur Browse (Parcourir) pour sélectionner le fichier de mise à jour du micrologiciel téléchargé, puis cliquez sur Open (Ouvrir). 6 Cliquez sur Upload (Télécharger) pour charger le fichier, puis comparez la version actuelle et la nouvelle version. 7 Après vous être assuré que le fichier de mise à jour téléchargé est le plus récent, cliquez sur OK pour démarrer la mise à jour du micrologiciel.

Une barre de recherche s'affiche.

Une fois la procédure de mise à jour terminée, cliquez sur OK pour confirmer.

Chargez votre ipod/iphone/ ipad sur la station d'accueil autonome

Vous pouvez charger votre iPod/iPhone/iPad sur la station d'accueil/chargeur autonome fournie.

Compatible iPod/iPhone/iPad

La station d'accueil/chargeur prend en charge les modèles d'iPod, iPhone et iPad suivants. Compatible avec

iPad 2 - iPad iPhone 4 iPhone 3GS iPhone 3G iPhone iPod classic - iPod 5G - iPod 4G - iPod nano (1ère, 2ème, 3ème, 4ème, 5ème et 6ème générations) - iPod touch (1ère, 2ème, 3ème et 4ème générations) - iPod mini

Remarque

• L'iPod avec afficheur couleur, l'iPod classic et l'iPod avec vidéo ne sont pas compatibles avec la station d'accueil.

Installation de l'ipod/iphone/ipad

• Placez l'iPod/iPhone/iPad sur la station d'accueil/chargeur. L'iPod/iPhone/iPad place sur la station d'accueil/chargeur commence à se charger dès qu'elle est branchée sur le secteur.

Pour retirer l'ipod/iphone/ipad

• Retirez l'iPod/iPhone/iPad de la station d'accueil/chargeur.

Remarque

• Les informations sur le produit sont sujettes à modifications sans notification préalable.

Caractéristiques techniques

Amplificateur

Puisance de sortie nominale	2 × 50 W RMS
Réponse en fréquence	20 - 20 000 Hz, -3 dB
Rapport signal/bruit	>90 dB
Entrée Aux (MP3 Link)	1 V RMS 20 kohms

Enceintes

Impédance	8 ohms
Enceinte	Haut-parleur de graves 130 mm + tweeteter 19 mm
Sensibilité	>85 dB/m/W

Informations générales

Alimentation CA	Enceintes Wi-Fi SoundSphere : 100 - 240 V~, 50 / 60 Hz
	Station d'accueil/chargeur autonomome Modèle : ASSA28-050200 Entrée : 100- 240 V ~ 50/60 Hz 0,45 A Sortie : 5 V == 2 000 mA
Consommation électrique en mode de fonctionnement	22 W
Consommation électrique en mode veille d'économie d'énergie	< 0,5 W
Dimensions - Unité principale	265 de diamètre x 410 mm
Poids - Avec emballage - Unité principale	14,5 kg 12 kg

Avertissement

• Ne retirez jamais le boîtier de l'appareil.

Pour que votre garantie reste valide, n'essayez jamais de réparer le système vous-même. En cas de problème lors de l'utilisation de cet appareil, vérifiez les points suivants avant de faire appel au service d'assistance. Si aucune solution à votre problème n'a été trouvée, visitez le site Web Philips (www.philips.com/welcome). Lorsque vous contactez Philips, placez votre appareil à portée de main et gardez le numéro de modèle et le numéro de série de l'appareil à disposition.

Pas d'alimentation

Assurez-vous que la prise d'alimentation secteur de l'appareil est correctement branchée. Assurez-vous que la prise secteur est alimentée.

Absence de son

Permet de régler le volume. - Vérifie la connexion réseau. Configurez à nouveau le réseau si nécessaire (voir « Configurez un réseau Wi-Fi (routeur) »).

Les enceintes soundsphere ne réagissant pas

• Maintenez enfoncé à l'arrière de l'enceinte principale pour réinitialiser l'appareil. Configurez à nouveau le réseau (voir « Configurez un réseau Wi-Fi (routeur) »).
• Débranchez et rebranchez la prise d'alimentation secteur, puis rallumez l'appareil.

La connexion au réseau wi-fi a échoué

• Vérifiez que votre routeur Wi-Fi est certifié Wi-Fi. Cet appareil est uniquement compatible avec les routeurs certifiés Wi-Fi.
• Cet appareil ne prend pas en charge les routeurs WPS-PIN.
• Cet appareil ne prend pas en charge tous les routeurs WPS-PBC (reportez-vous au manuel d'utilisation de votre routeur). Activez la diffusion du SSID sur le routeur Wi-Fi.
• Évitez d'utiliser un canal Wi-Fi utilisé par un réseau Wi-Fi proche ou dont les zones de couverture se superposent fortement.
• Évitez des sources potentielles d'interférence pouvant affecter le signal Wi-Fi, telles que les fours à micro-ondes.
• Si vous n'utilisez pas votre PC pour configurer le réseau Wi-Fi, vérifiez que votre PC utilise un réseau Wi-Fi. Vous ne pouvez pas utiliser de connexion Ethernet pour la configuration réseau d'AirPlay. Si le problème persiste, il est fortement recommandé d'utiliser l'iPod Touch/iPhone/iPad/Mac pour procéder à la configuration Wi-Fi initiale car certains paramètres PC peuvent affecter la configuration réseau Wi-Fi. Assurez-vous que le nom SSID de votre routeur domestique est composé exclusivement de caractères ou de chiffres normaux, sans aucun espace ou caractère spécial tel que %/#/*. Si vous choisissez de dénommer l'appareil AirPlay « Philips_Fidelio XXXX » dans le menu des réglages, n'utilisez pas de symboles ni de caractères spéciaux.
• Si vous ne parvenez pas à vous connecter via WPS, assurez-vous que vous utilisez un routeur certifié WPS. Si le problème persiste, n'utilisez pas le nom SSID par défaut pour votre routeur WPS. Le nom SSID par défaut peut impliquer une protection entrainant l'échec de la connexion. Utilisez uniquement des caractères ou des chiffres simples pour renommer votre routeur WPS.

Coupure ponctuelle de la diffusion de musique airplay

Procédez à l'une ou à toutes les opérations suivantes :

• Activez l'option de balayage de canal automatique (si disponible sur le routeur Wi-Fi). Activez l'option WISH (Wireless Intelligent Stream Handling) (si disponible sur le routeur Wi-Fi).
• Activez l'option QoS (Quality of Service) (si disponible sur le routeur Wi-Fi).
• Désactivez les autres routeurs domestiques.

Aucune icône airplay sur l'appareil apple airplay ou itunes sur mon PC

Assurez-vous que les enceintes SoundSphere ont déjà rejoint le réseau AirPlay. - Avant d'ouvrir iTunes, assurez-vous que vous avez activé le service Bonjour sur votre PC. Dans Windows XP, par exemple : pour activer ce service, cliquez sur Démarrer->Paramètres->Panneau de configuration, et double-cliquez sur Outils d'administration->Services->Service Bonjour, cliquez sur Démarrer puis sur OK dans le menu contextuel. Si le problème persiste, essayez de redémarrer les enceintes SoundSphere.

La connexion airplay a échoué avec le mac ou le PC

• Désactivez le logiciel de pare-feu et le logiciel de sécurité, car ils peuvent bloquer les ports utilisés par AirPlay pour diffuser le contenu.
• Vérifiez que le débit de votre réseau est suffisamment rapide (si plusieurs appareils se partagent le même réseau, les performances d'AirPlay peuvent s'en ressentir). Désactivez les autres appareils connectés à votre réseau domestique.
• En cas d'interruption ou de déconnexion de la diffusion audio lorsque vous utilisez un iPod Touch/iPhone/iPad/iMac/PC pour

AirPlay, redémarrez iTunes ou DS9800W sur votre iPod Touch/iPhone/iPad.

• Parcourir des contenus Internet tels que les actualités, la musique, la vidéo etc. via votre routeur domestique peut affecter les performances d'AirPlay. En cas d'interruption ou de déconnexion d'AirPlay, il est recommandé d'arrêter la navigation Internet ou de vous déconnecter d'Internet.
