MODE D'EMPLOI 223V5LHSB/00 PHILIPS
FR Manuel d'utilisation 1
Assistance client et Garantie 25
Guide de dépannage et Foire Aux Questions 30
Table des matières
- Important 1
1.1 Précautions de sécurité et d'entretien 1 1.2 Notations 3 1.3 Mise au rebut du produit et des matériaux d'emballage............ 3
- Installation du moniteur............5
2.1 Installation 5 2.2 Utilisation du moniteur 6 2.3 Enlever le support du socle et le socle. 8
- Optimisation de l'image............10
3.1 SmartContrast 10
3.2 Philips SmartControl Lite 10
- Caractéristiques techniques....17
4.1 Résolution et modes de préréglage 19 5. Gestion de l'énergie 20 6. Informations concernant les réglementations 21 7. Assistance client et garantie 25
7.1 Politique de Philips relative aux pixels défectueux des écrans plats 25 7.2 Assistance client & Garantie 27
- Guide de dépannage et Foire Aux Questions 30
8.1 Recherches de causes de pannes.....30 8.2 Questions générales 31
1. Important
Ce guide électronique de l'utilisateur est conçu pour toutes les personnes qui utilisent le moniteur de Philips. Prenez le temps de lire ce Manuel d'utilisation avant d'utiliser votre moniteur. Il contient des informations et des notes importantes au sujet de l'utilisation de votre moniteur.
La garantie Philips s'applique à la condition que le produit soit manipulé correctement pour son utilisation prévue et conformément aux instructions d'utilisation, et sur présentation de la facture d'origine ou du ticket de caisse d'origine, indiquant la date de l'achat, le nom du revendeur ainsi que le modèle et le numéro de production du produit.
Avertissements
L'utilisation de touches de réglages, d'ajustements ou de procédures différentes de celles qui sont décrites dans ce manuel pourrait présenter un risque de choc électrique, d'électrocution et/ou mécanique.
Lorsque vous connectez et utilisez le moniteur de votre ordinateur, lisez et respectez les consignes suivantes :
Utilisation
- Veuillez protégerez le moniteur de la lumière directe du soleil, des forts éclairages et ne l'utilisez pas à proximité de sources de chaleur. L'exposition prolongée à ces types d'environnement peut causer des dommages au moniteur et une décoloration.
- Éloignez tout objet pouvant tomber dans les orifices de ventilation ou empêcher le refroidissement correct des composants électroniques du moniteur.
- N'obstruez pas les orifices de ventilation du boîtier.
- Lors de la mise en place du moniteur, veillez à ce que la fiche d'alimentation et la prise soient facilement accessibles.
- Si vous mettez le moniteur hors tension en débranchant le câble secteur ou le câble d'alimentation CC, attendez 6 secondes avant de rebrancher ces câbles. Utilisez toujours le cordon secteur fourni par Philips. Si le cordon secteur est manquant, veuillez contacter votre centre de service local. (Reportez-vous au chapitre Centre d'information à la clientèle.)
- Ne soumettez pas le moniteur à de fortes vibrations ou à des impacts violents lorsque vous l'utilisez.
- Ne pas heurter ni laisser tomber le moniteur pendant l'utilisation ou le transport.
Entretien
- Afin de protéger votre moniteur contre des dommages, n'appuyez pas trop fortement sur l'écran LCD. Lorsque vous déplacez le moniteur, saisissez-le par son cadre pour le soulever; ne mettez pas vos mains ni vos doigts sur l'écran LCD pour le soulever.
- Débranchez le moniteur si vous envisagez de ne pas l'utiliser pendant un certain temps.
- Débranchez le moniteur si vous pouvez le nettoyer. Pour ce faire, utilisez un chiffon légèrement humide. Vous pouvez aussi vous servir d'un chiffon sec, pour autant que le moniteur soit hors tension. Par contre, n'utilisez jamais de solvants organiques, tels que l'alcool ou des liquides à base d'ammoniaque, pour nettoyer le moniteur.
- Afin d'éviter tout risque d'électrocution ou d'endommagement permanent à l'appareil, n'exposez pas le moniteur à la poussière ni à la pluie.
1. Important
- Ne le mettez pas non plus en contact avec de l'eau ni avec un environnement excessivement humide.
- Si votre moniteur est mouillé par de l'eau, essuyez-le aussi rapidement que possible à l'aide d'un chiffon sec. Si un corps étranger ou de l'eau pénètrent dans le monit eur au centre de maintenance.
- Ne pas stocker ni utiliser le moniteur dans des endroits tels qu'il risque d'être exposé à de la chaleur, à la lumière directe du soleil ou à un froid extréme.
- Afin d'assurer les performances optimales de votre moniteur et de l'utiliser pendant plus longtemps, il doit se couvri
- Température: 0 - 40° C 32 - 95° F
- Humidité : 20-80% HR
- Activez systématiquement un programme économiseur d'écran en mouvement lorsqu'voire écran n'est pas sollicité. Activez systématiquement une application de rafraîchissement périodique de votre moniteur pour afficher un contenu statique fixe. L'affichage sans interruption d'image statique ou immobile sur une longue période peut engendrer une « rémanence à l'extinction », également appelée « image résiduelle » ou « image fantôme » sur votre écran.
Ces images « rémanentes », « en surimpression » ou « fantômes » sont un phénomène bien connu de la technologie des panneaux LCD. Dans la plupart des cas, cette « rémanence à l'extinction », ou « image résiduelle » ou « image fantôme » disparaît progressivement une fois l'alimentation éteinte.
Avertissement
Si vous n'utilisez pas un économisateur d'écran ou une application de rafraîchissement périodique de l'écran, vous pourriez avoir un problème de "brûlure" ou des "images fantômes" restant affichées sur l'écran, ce qui ne peut pas être corrigé. Ces dommages ne sont pas couverts par la garantie.
- Le boîtier peut uniquement être ouvert par un technicien qualifié.
- Si vous avez besoin de documents en vue d'une réparation, veuillez prendre contact avec votre centre de service local. (Reportez-vous au chapitre « Centre d'information à la clientèle. ») Pour plus d'informations sur le transport, veuillez vous reférer à la section « Caractéristiques techniques »
- Ne laissez pas votre moniteur dans une voiture ni dans un coffre de voiture à la lumière directe du soleil.
Remarque
Adressez-vous à un technicien si le moniteur ne fonctionne pas normalement ou si vous n'êtes pas sûr(e) de la procédure à suivre après avoir lu les instructions du mode d'emploi.
1.2 Notations
Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document.
Notes, mises en garde et avertissements
Tout au long de ce guide, des blocs de texte pourront être accompagnés d'une icône et imprimés en caractères gras ou en italique
Ces blocs contiennent des notes, des mises en garde ou des avertissements. Ils sont utilisés de la façon suivante :
Remarque
Cette icône indique l'existence d'informations et de conseils importants vous aidant à utiliser votre ordinateur.
0 Mise en garde
Cette icône indique l'existence d'informations vous expliquant comment éviter
l'endommagement potentiel de votre matériel ou la perte de données.
Avertissement
Cette icône indique qu'il existe un risque de blessures et vous explique comment éviter le problème.
Il se peut que des avertissements apparaissent sous des formats différents et ne soient pas accompagnés d'icônes. Dans ces cas-là, la présentation spécifique de l'avertissement est dictée par les autorités chargées des réglementations.
1.3 Mise au rebut du produit et des matériaux d'emballage
Déchet d'équipement électrique et électronique - DEEE
Cette Marque sur le produit ou sur l'emballage illustré que, sous la Directive Européenne 2002/96/EC gouvernant l'utilisation des équipements ÉLECTriques et Electroniques, ce produit peut ne pas être jeté avec les ordures ménagères. Vous êtes responsable de l'élimination de cet équipement à travers une collection aux déchets d'équipements ÉLECTriques et Electroniques désignés. Afin de déterminer les emplacements de telles ordures ÉLECTriques et Electroniques, veuillez contacter votre représentant du gouvernement local pour connaître l'organisation de décharge d'ordure dont dépend votre foyer ou le magasin où vous avez acheté le produit.
Votre nouveau moniteur contient des matériaux recyclables et réutilisables. Des entreprises spécialisées peuvent recycler votre produit pour augmenter la quantité de matériels réutilisables et minimiser la quantité à être jetée.
Tous les matériaux d'emballage superflus ont été enlevés. Nous avons essayé de notre mieux de faciliter la séparation des matériaux d'emballage en des matériaux basiques.
Veuillez consulter votre réglementation locale relative à la mise au rebut de votre ancien moniteur et des matériaux d'emballage auprès de votre revendeur local.
Philips établit des objectifs viables d'un point de vue environnemental.
1. Important
vue technique et économique, visant à optimiser les performances environnementales du produit, du service et des activités de l'organisation.
Concernant le planning, la conception et les étapes de production, Philips se concentre sur une fabrication de produits facilement recyclables. Chez Philips, la gestion de la fin de vie inclut l'implication aux initiatives nationales de reprise et aux programmes de recyclage, lorsque cela est possible, idéalement en coopération avec la concurrence, en recyclant tous les matériaux (produits et matériaux d'emballage correspondants), conformément à l'ensemble des lois sur l'environnement et au programme de reprise de l'entreprise.
Votre produit est fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et réutilisés.
Pour en savoir plus sur notre programme de recyclage, visitez le site
1 Contenu de la boîte
Power cable
Câble audio (optionnel)
VGA (optionnel)
DVI (optionnel)
2 Installer le support du socle
- Posez le moniteur face à terre sur une surface douce et plane en faisant attention à ne pas rayer ou abîmer l'écran.

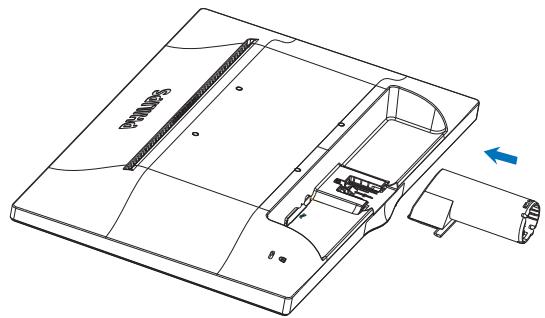

- Fixez/faites glisser la base de la colonne avec le moniteur jusqu'à ce qu'elle s'enclenche en place.

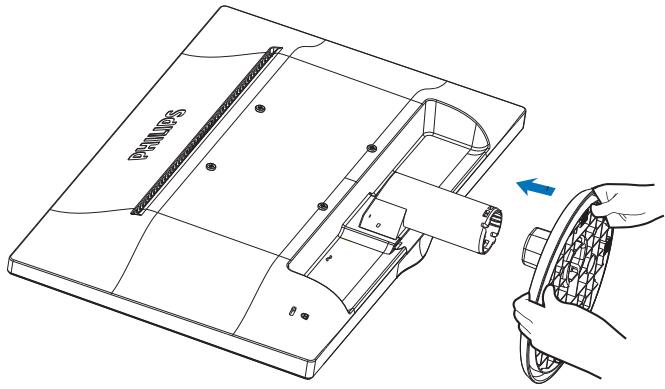

- Tenez le support du socle du moniteur avec deux mains et insérez fermement le support du socle dans la colonne du socle.

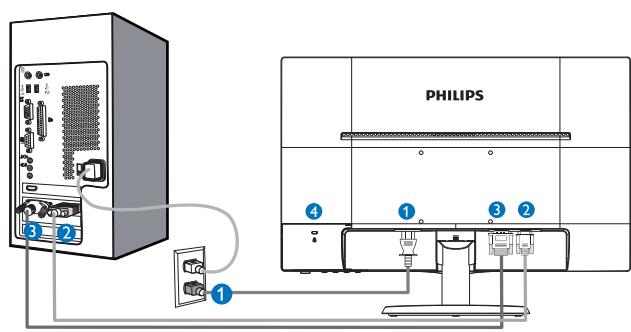

3 Connexion à votre PC
223V5LSB/223V5LSB2
1 Entrée d'alimentation CA 2 Entrée VGA 3 Entrée DVI-D (sur certains modèles seulement) 4 Verrou antivol Kensington
223V5LHSB
1 Entrée d'alimentation CA
2 Entrée VGA
3 Entrée HDMI
4 Sortie audio HDMI
5 Verrou antivol Kensington
Connexion à un PC
- Connectez le cordon d'alimentation à l'arrête du moniteur fermement.
- Mettez votre ordinateur hors tension et débranchez son câble d'alimentation.
- Connectez le câble de signal du moniteur au connecteur vidéo situé à l'arrière de votre ordinateur.
- Insérez les câbles d'alimentation de votre ordinateur et du moniteur dans une prise secteur.
- Mettez votre ordinateur et le moniteur sous tension. Si le moniteur affiche une image, ILA signifie que l'installation est terminée.

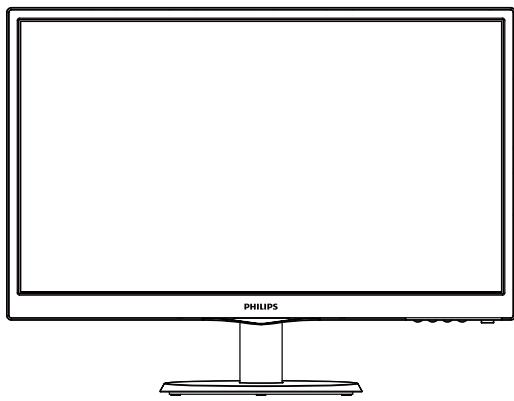

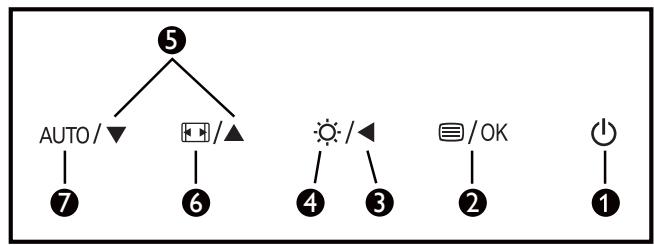

1 Description de la vue de face du produit
223V5L :
| 1 | | Allume et étèint (MARCHE et ARRÊT) l'alimentation du moniteur. |
| 2 | /OK | Ouvre le menu OSD.
Confirme le réglage de l'OSD. |
| 3 | | Retourne au niveau précédent du menu OSD. |
| 4 | | Ajuste le niveau de luminosité. |
| 5 | ▲▼ | Ajuste le menu OSD. |
| 6 | | Change le format d'affichage. |
| 7 | AUTO | Ajuste automatiquement le moniteur. |

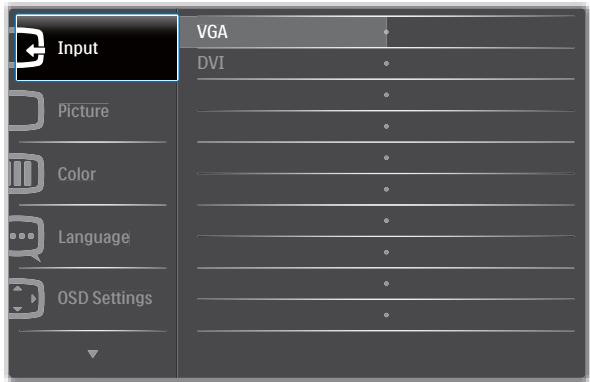

2 Description de l'affichage sur écran qu'est-ce que affichage à l'écran (OSD)?
La fonction d'affichage des menus à l'écran (OSD) est présente avec tous les moniteurs LCD de Philips. Elle permet à l'utilisateur final d'effectuer des réglages d'écran ou de sélectionner directement les fonctions du moniteur par le biais d'une fenêtre d'instructions.
2. Installation du moniteur
apparaissant à l'écran. Une interface conviviale, semblable à celle reproductive ci-après, apparait :
223V5LHSB : 223V5LSB/223V5LSB2 :
223V5LSB/223V5LSB2 (pour le modèle 1A) :
Instructions simples et basiques sur les touches de contrôle
Dans le menu OSD ci-dessus, l'utilisateur peut appuyer sur les boutons situées sur le panneau frontal du moniteur pour déplacer le curseur, et sur OK pour confirmer un besoin ou une modification.

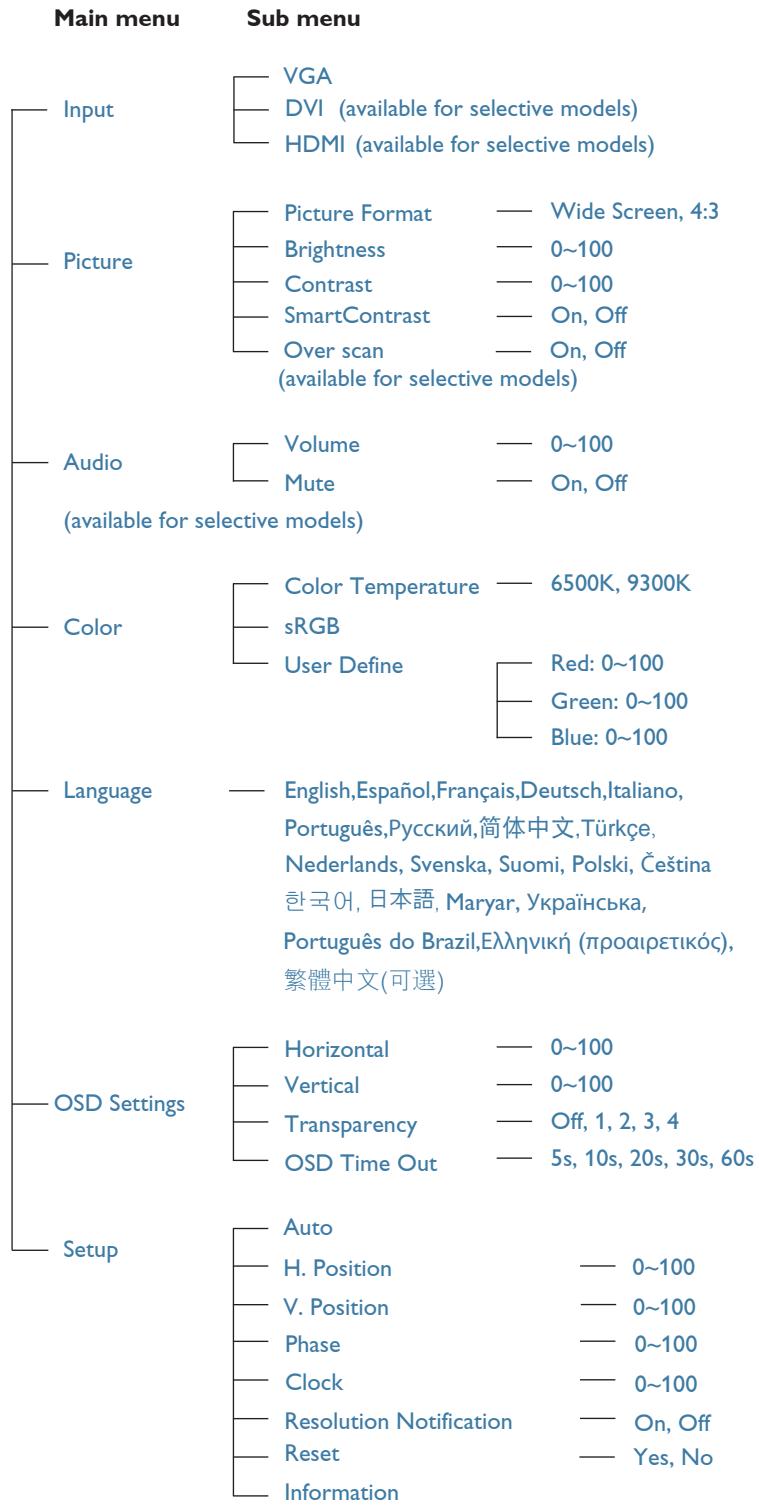

Vous trouvez ci-dessous une vue d'ensemble de la structure de l'affichage sur écran. Vous pourrez par la suite l'utiliser comme référence lorsque vous voudrez plus tard revenir aux différents réglages.
3 Avis de résolution
Ce moniteur a été conçu pour fonctionner de manière optimale à sa résolution native, qui
2. Installation du moniteur
est 1920 × 1080 @ 60 Hz. Quand le moniteur est allumé à une autre résolution, le message d'alerte suivant s'affiche à l'écran : Utilisez la résolution 1920 × 1080 @ 60 Hz pour des résultats optimaux.
L'affichage du message d'alerte de résolution native peut être désactivé à partir de Setup (Configuration) dans le menu d'affichage à l'écran (OSD).

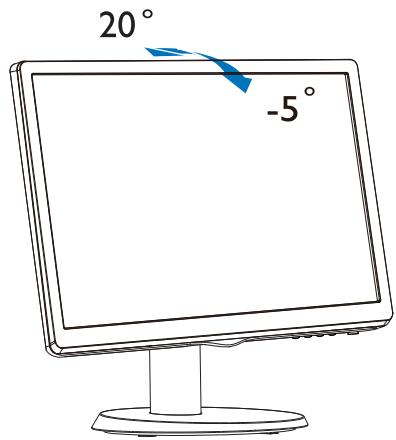

4 Fonction physique
Inclinaison

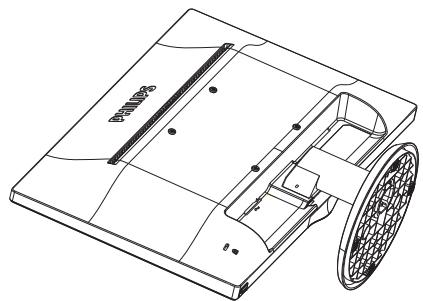

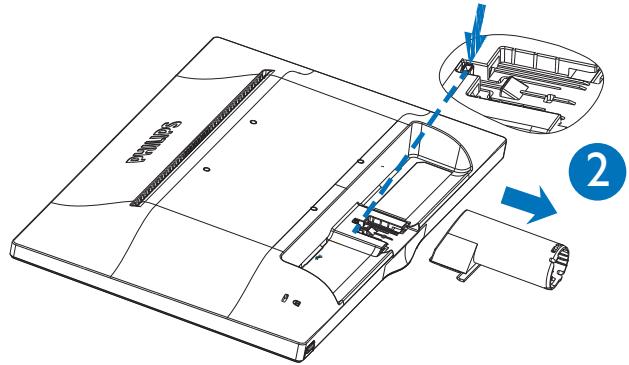

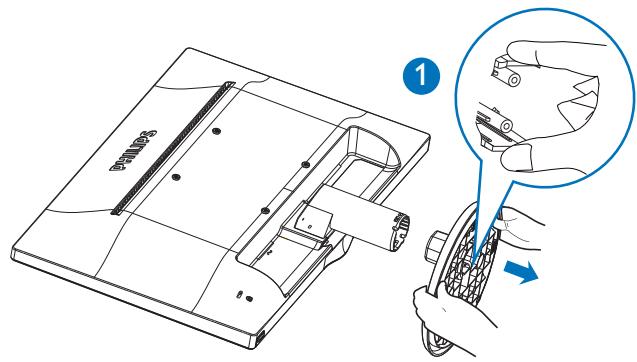

1 Déposer le support du socle
Avant de commencer à enlever le socle du moniteur, suivez les instructions suivantes pour réduire le risque de blessure et/ou de dommage.
- Posez le moniteur face à terre sur une surface douce en faisant attention à ne pas rayer ou abîmer l'écran.
- Appuyez sur les clips de verrouillage pour détacher le support de la colonne du socle.
- Appuyez sur le bouton de détachement pour détacher la colonne de base.
Note

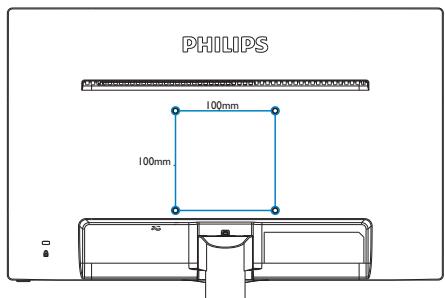

Ce moniteur utilise une interface de montage conforme à VESA de 100mm x 100mm.
1 De quoi s'agit-il?
Cette technologie unique analyse de façon dynamique le contenu à l'écran, et optimise automatiquement le contraste du moniteur LCD pour une clarté visuelle et un clair visuel maximum. Le rétroéclairage est ainsi augmenté pour des images plus claires, plus précises et plus lumineuses, ou diminué pour un affichage clair des images sur fond clair.
Pourquoi en ai-je besoin ?
Vous attendez une clarté visuelle optimale et un confort visuel, quel que soit le type de contenu à l'écran. SmartContrast contrôle dynamiquement le contraste et ajuste le rétroéclairage pour des images ou des écrans de jeu et de vidéo claires, précises et lumineuses, et pour du texte de bureautique lisible. En réduisant la consommation électrique de votre moniteur, vous réalisez des économies énergétiques et prolongez la durée de vie de votre écran.
Lorsque vous activez SmartContrast, ce dernier va analyser le contenu affiché en temps réel et ajuster les couleurs et contrôler l'intensité du rétroéclairage. Cette fonction permet d'optimiser dynamiquement le contraste pour plus de plaisir dans votre divertissement, visionnage de clips video ou yeux.
3.2 Philips smartcontrol lite
Le nouveau logiciel SmartControl Lite de Philips vous permet de contrôler votre moniteur à l'aide d'une interface graphique facile à utiliser. C'en est fini des réglages compliqués, ce logiciel pratique vous aide à ajuster la résolution, à faire l'étalonnage des couleurs, les réglages de l'horloge/de la phase, le réglage du point blanc RVB, etc.
Grâce aux dernières technologies dans l'algorithme principal, offrant un traitement et un temps de réponse plus rapides, ce logiciel
compatible avec Windows 7 est basé sur des icônes avec une interface très conviviale pour vous aider à bien utiliser vos moniteurs de Philips.

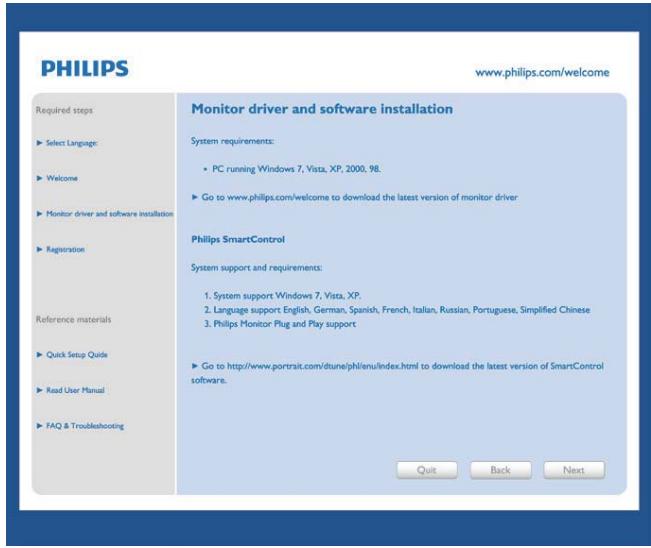

1 Installation
- Suivez les instructions pour l'installation.
- Vous pouvez le lancer une fois l'installation terminée.
- Si vous souhaitez lancer le logiciel ultérieurement, vous pourrez alors cliquer sur le raccourci du bureau ou de la barre d'outils.

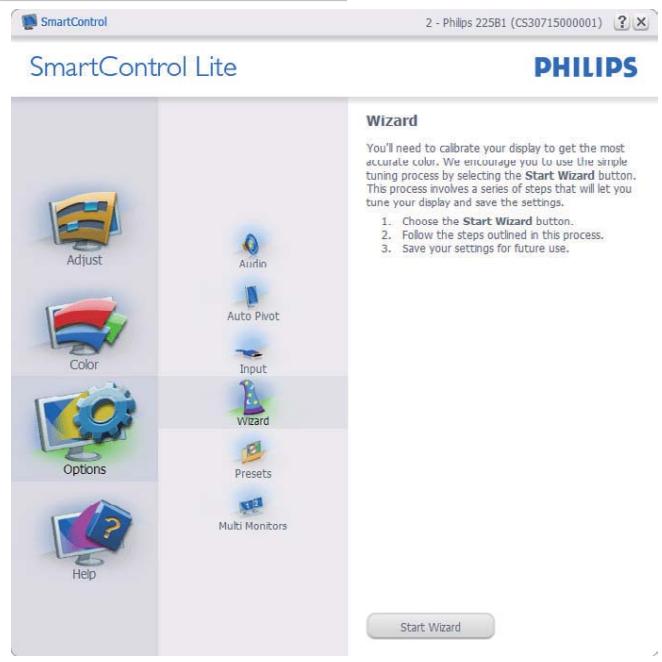

- La première fois après l'installation de SmartControl Lite, Wizard (Assistant) est automatiquement lancé.
- L'assistant va vous aider à ajuster les performances de votre moniteur, étape après étape.
- Rendez-vous dans le menu Plug-in (Branchement) pour lancer l'assistant ultérieurement.
- Vous pouvez ajuster davantage d'options sans l'assistant depuis le panneau Standard.

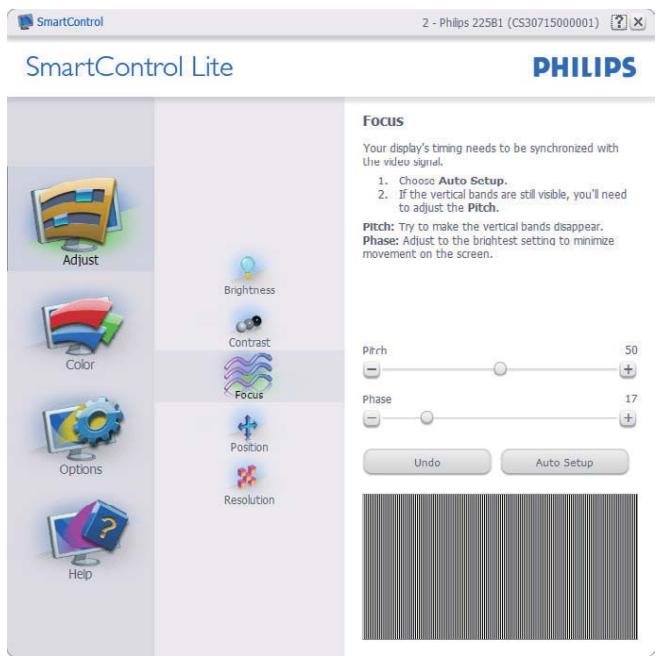

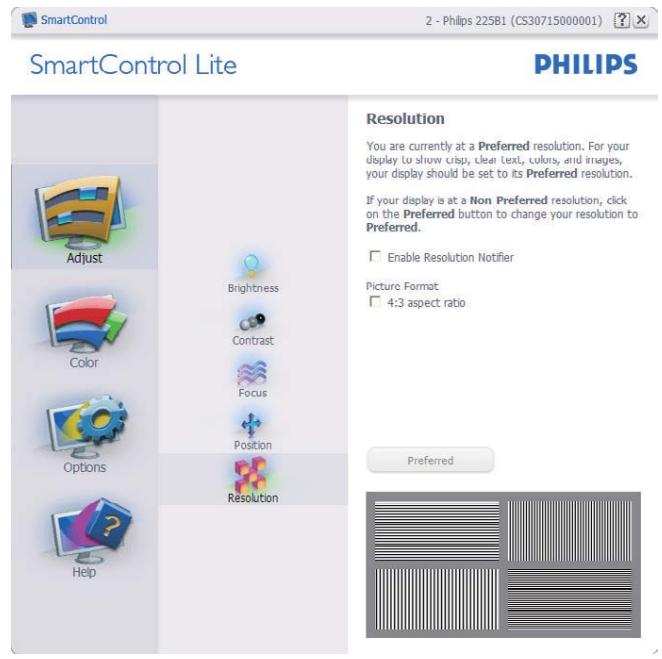

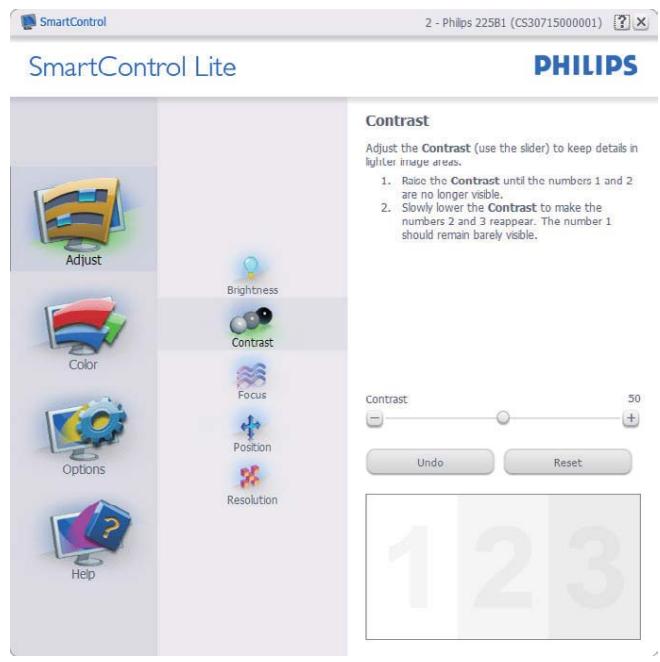

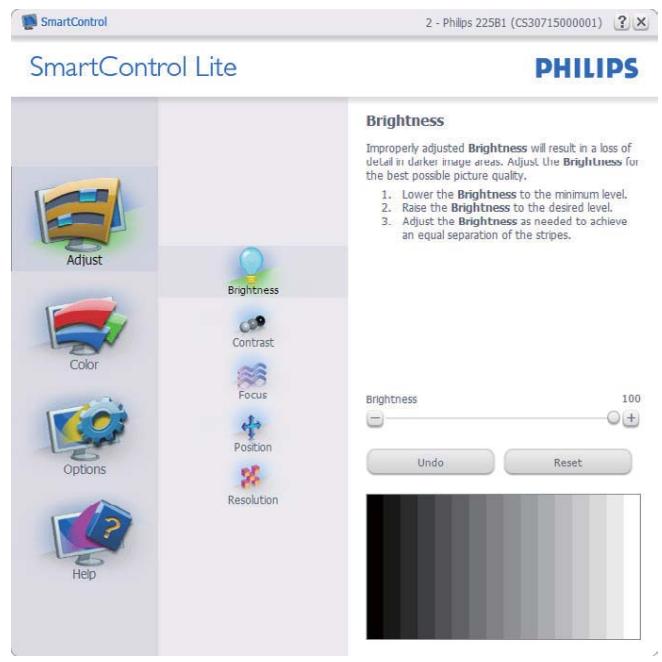

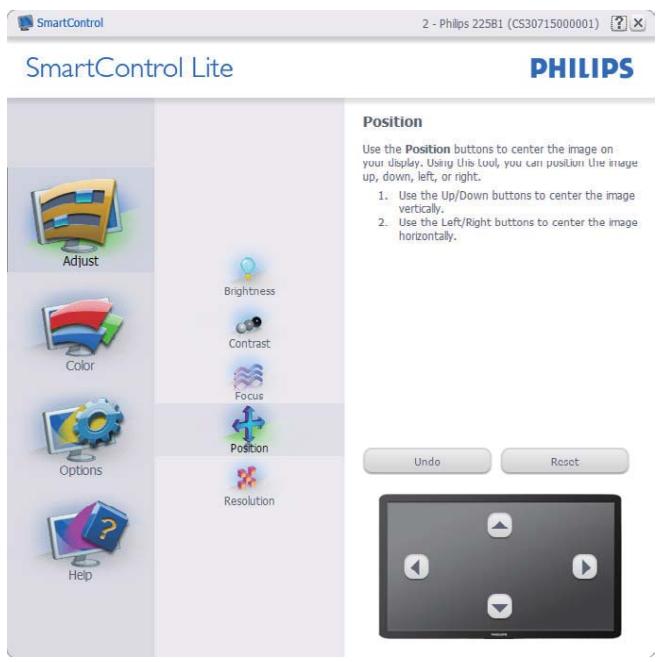

- Le menu Adjust (Réglage) vous permet d'ajuster la Brightness (Luminosité), le Contrast (Contraste), la Focus (Mise au point), la Position and Resolution (Position et la résolution).
- Suivez les instructions pour effectuer les réglages.
- L'invite Cancel (Annuler) vous permet d'annuler l'installation.

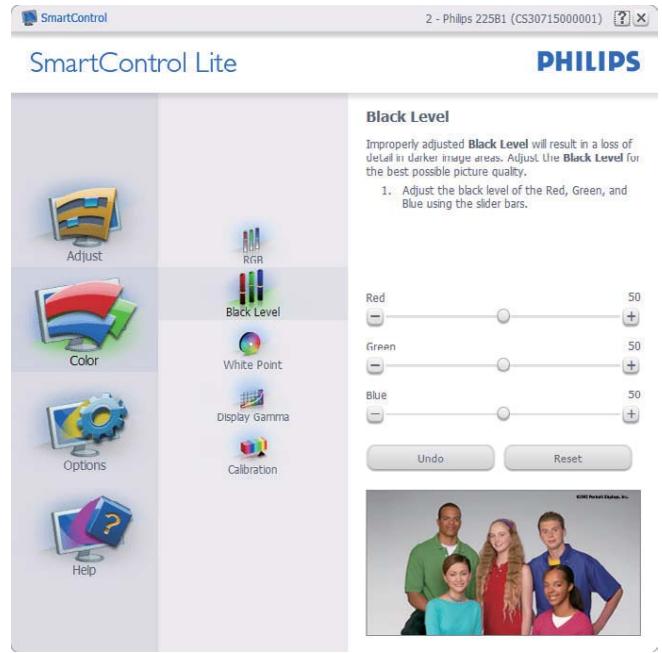

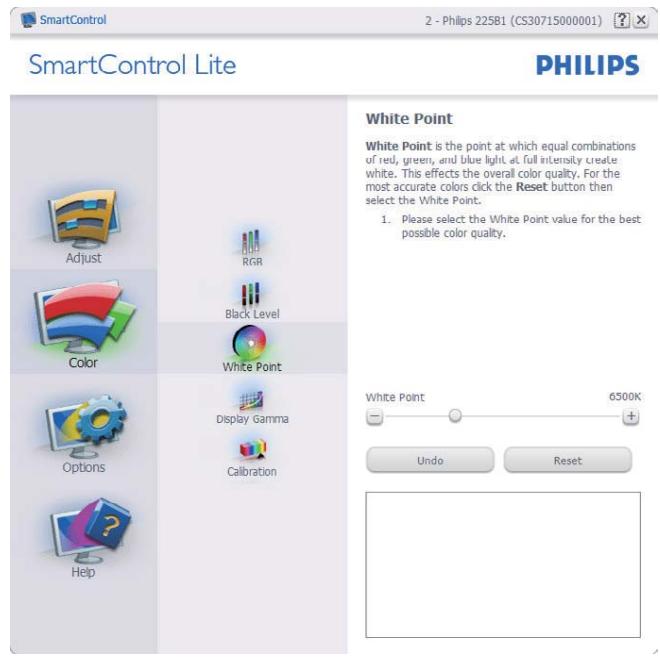

- Le menu Color (Couleur) vous permet d'ajuster le RGB (rouge/vert/bleu), le Black Level (niveau de noir), le White Point (point blanc), Color Calibration (l'établissement des couleurs).
- Suivez les instructions pour effectuer les réglages.
- Référez-vous au tableau ci-dessous pour les éléments du sous-menu selon votre choix.

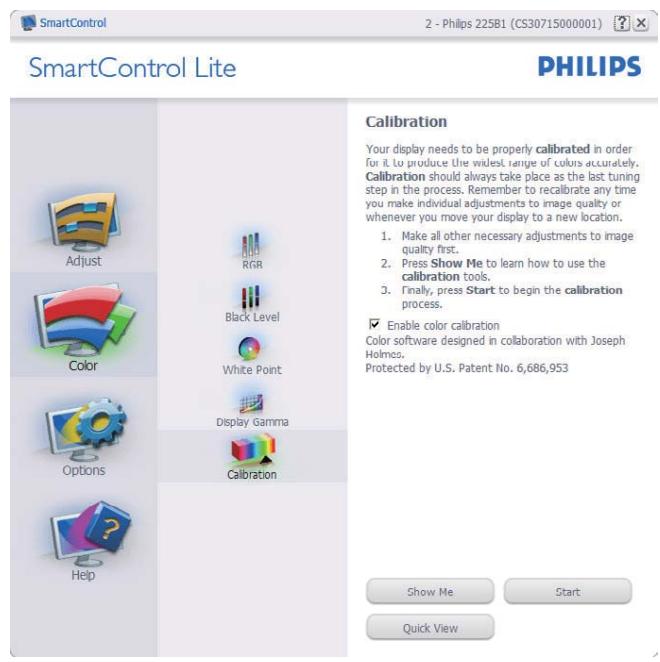

- Exemple pour Color Calibration (l'étalonnage des couleurs):
3. Optimisation de l'image
- « Show Me » lance le tutoriel d'aide à l'étalonnage des couleurs.
- Start (Démarrer) - lance la série d'étalonnage des couleurs en 6 étapes.
- Quick View (Visualisation rapide) charge les images précédente/suivante.
- Pour retourner au panneau d'accueil Color (Couleur), cliquez sur le bouton Cancel (Annuler).
- Enable color calibration (Active l'étalonnage des couleurs) - activé par défaut. Si la case n'est pas cochée, il n'y a pas d'étalonnage des couleurs, les boutons Démarrer et Visualisation rapide sont grisés.
- Les informations relatives au brevet doivent figurer sur l'écran d'étalonnage.
Écran de premier étalonnage des couleurs :
Le bouton Previous (précédent) est désactivé jusqu'au deuxième écran de couleur. - Next (Suivant) permet d'accéder à la cible suivante (6 cibles). - Finalement, allez dans File (Fichier)>Preferences (Préférences) panneaux. - Cancel (Annuler) ferme l'interface utilisateur et retourne à la page Branchement.

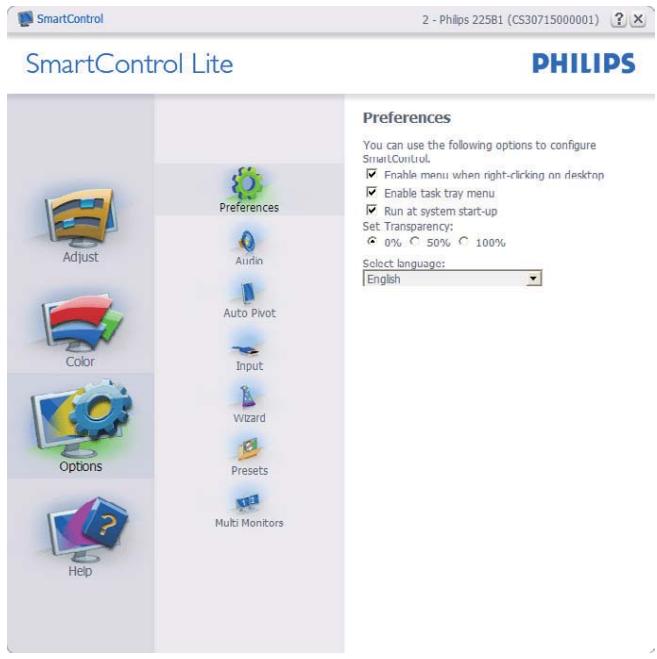

Options>Preferences (Préférences) - n'est disponible que lorsque vous désélectionnez Preferences (Préférences) dans le menu déroulant Options. Sur un écran non pris en charge, mais Compatible DDC/CI, seuls les onglets Help (Aide) et Options sont disponibles.
- Affiche les réglages préférés actuels.
- Cochez la case pour activer la fonction. La case à cocher est une touche à bascule.
- Enable Context Menu (Activer le menu contextuel) sur le bureau est coché (Activée) par défaut. Enable Context Menu (Activer le menu contextuel) affiche les sélections SmartControl Lite pour Select Preset (Choisisir préréglage) et Tune Display (Régler affichage) dans le menu contextuel du bureau (clic avec le bouton droit). Disabled (Désactivé) supprime SmartControl Lite du menu contextuel (clic avec le bouton droit).
- L'icône Enable Task Tray (Activer barre des tâches) est cochée (activée) par défaut. Activer le menu contextuel affiche le menu de la barre des tâches pour SmartControl Lite. Cliquez avec le bouton droit sur l'icône de la barre des tâches pour afficher les options du menu pour Help (Aide), Technical Support (Assistance technique), Check for Update (Contrôler les mises à jour), About (À propos) et Exit (Fermer). Lorsque le menu Activer barre des tâches
3. Optimisation de l'image
est désactivé, l'icône de la barre des tâches n'affiche que EXIT (Fermer).
- Run at Startup (Exécution au démarrage) est coché (Activée) par défaut. En cas de désactivation, SmartControl Lite n'est pas lancé au démarrage ou reste dans la barre des tâches. Pour lancer SmartControl Lite, utilisez le raccourci depuis le bureau ou la liste des programmes. Si cette case est décochée (déactivée), aucun préréglage ne se charge au démarrage, même s'il a été définie comme devant s'exécuter au démarrage.
- Enable transparency mode (Activer le Mode transparence) (Windows 7, Vista, XP). Par défaut: 0% opaque.

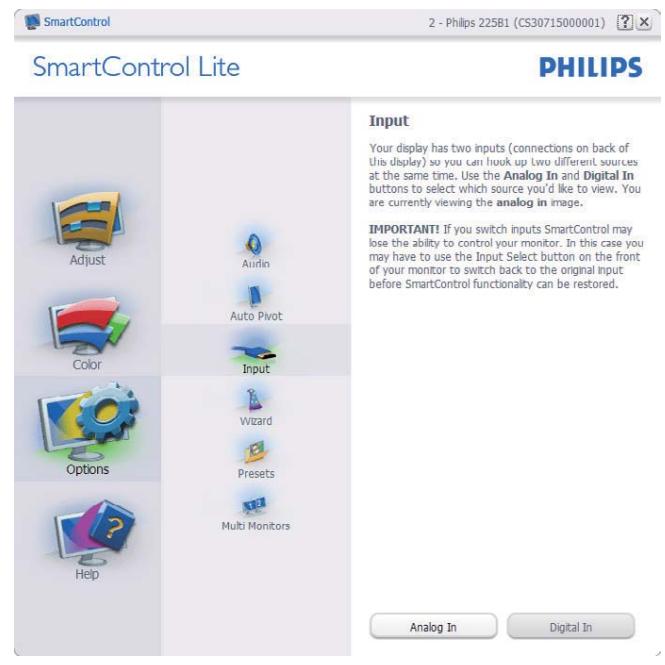

Options > Entrée - n'est disponible que lorsque vous désélectionnez Entrée dans le menu déroulant Options. Sur un écran non pris en charge, mais compatible DDC/CI, seuls les onglets Aide et Options sont disponibles. Aucun autre onglet de SmartControl Lite n'est disponible.
- Affiche le panneau d'instructions Source et le paramétrage actuel de la source d'entrée.
- En mode affichage d'entrée simple, ce panneau n'est pas visible.

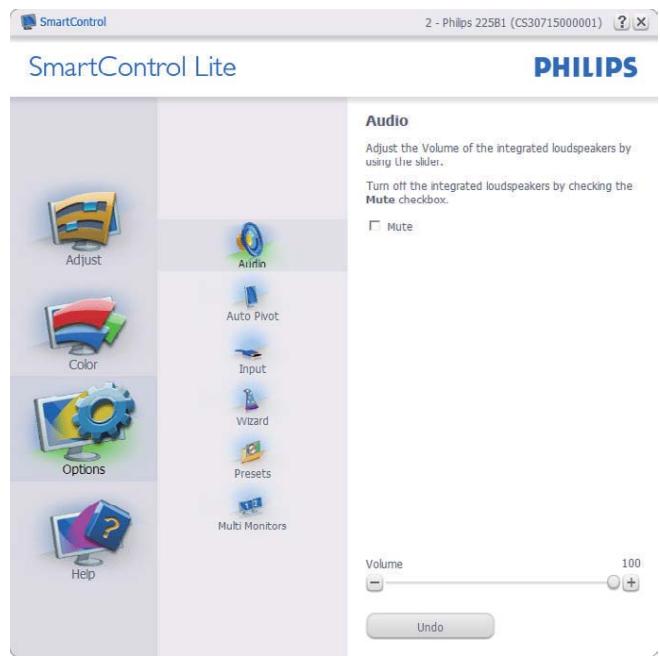

Options>Audio - n'est disponible que lorsque vous désélectionnez Audio dans le menu déroulant Options.
Sur un écran non pris en charge, mais compatible DDC/CI, seuls les onglets Help (Aide) et Options sont disponibles.

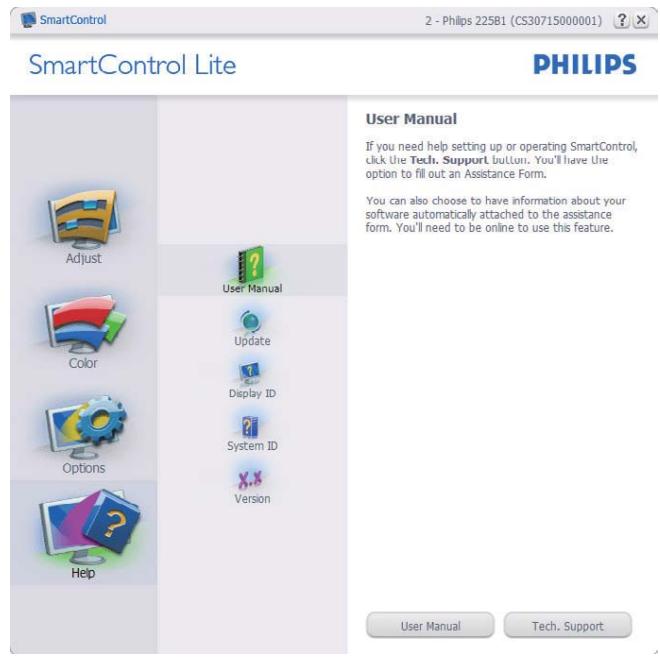

Help>User Manual (Aide>Manuel d'utilisation) - n'est disponible que lorsque vous désissez User Manual (Manuel d'utilisation) dans le menu dérouulant Help (Aide). Sur un écran non pris en charge, maisCompatible DDC/CI, seuls les onglets Help (Aide) et Options sont disponibles.
3. Optimisation de l'image
Help (Aide) > Version - n'est disponible que lorsque vous choisissez Version dans le menu déroulant Help (Aide). Sur un écran non pris en charge, mais Compatible DDC/CI, les onglets Help (Aide) et Options sont disponibles.

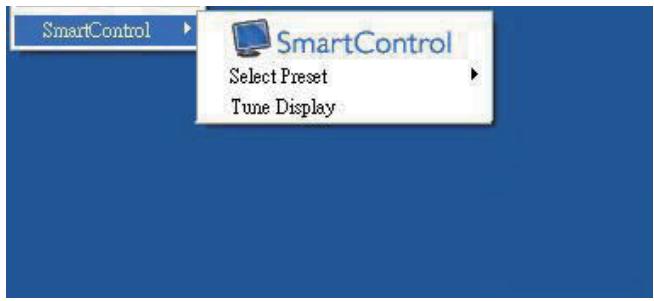

Le Context Sensitive Menu (menu sensible au contexte) est Activé par défaut. Si Enable Context Menu (Activer le menu contextuel) est coché dans le panneau Options>Preferences (Préférences), le menu est alors visible.
- SmartControl Lite - Si sélectionné, l'écran About (À propos) s'affiche.
- Select Preset (Choisir préréglage) - présente un menu hiérarchique des préréglages enregistrés pour une utilisation immédiate. La marque « coché » indique le préréglage actuellement sélectionné. Il est également possible de CHOISIR le Préréglage usine depuis le menu déroulant.
- Tune Display (Régler affichage) - ouvre le panneau de commande SmartControl Lite.

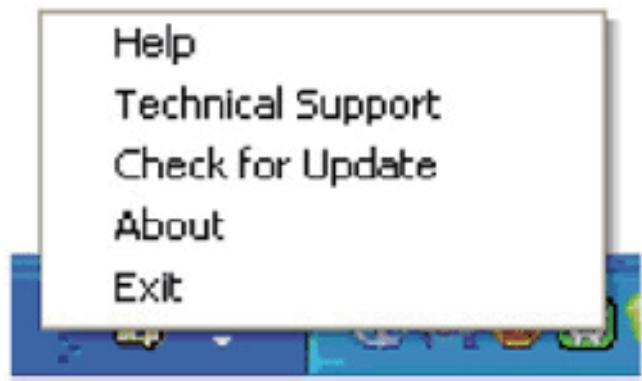

Le menu barre des tâches s'affiche encliquant avec le bouton droit sur l'icone SmartControl Lite, depuis la barre des tâches. Cliquez avec le bouton gauche pour lancer l'application.
La barre des tâches présente cinq entrées :
- Help (Aide) - accès au fichier User Manual (du manuel d'utilisation) : Ouvre le fichier User Manual (du manuel d'utilisation) en utilisant la fenêtre du navigateur par défaut.
- Technical Support (Assistance technique) - affiche la page de l'assistance technique.
- Contrôler les mises à jour - accès à la page de renvoi PDI et contrôle la version de l'utilisateur par rapport à la dernière version disponible.

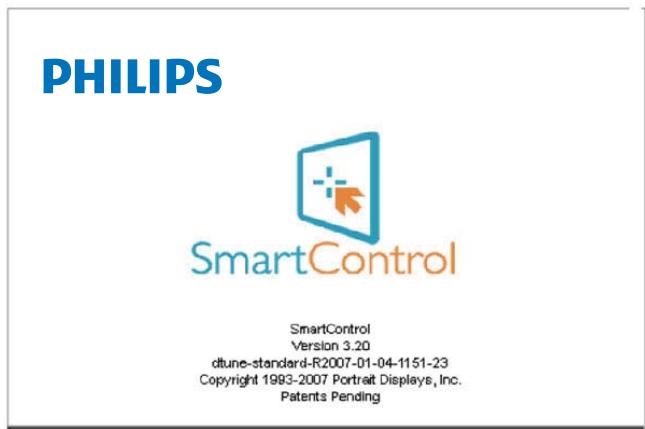

- About (À propos) - affiche les informations détaillées de référence : version du produit, informations sur la publication et nom du produit.
- Exit (Fermer) - Ferme SmartControl Lite.
Pour exécuter SmartControl Lite une nouvelle fois, sélectionnez SmartControl Lite dans le menu Programmes, double-cliquez sur l'icône PC de bureau ou redémarrez le système.
Lorsque la Barre des tâches est désactivée dans le dossier des préférences, seul le choix EXIT (Fermer) est disponible. Pour supprimer complètement SmartControl Lite de la barre des tâches, désactivez Run at Startup (Exécuter au démarrage) sous Options>Preferences (Préférences).
Remarque
Toutes les illustrations dans cette section sont pour référence uniquement. La version du logiciel de SmartControl peut changer sans notification. Vérifiez toujours le site web officiel de Portrait www.portrait.com/dtune/phl/enu/index pour télécharger la dernière version du logiciel de SmartControl.
4. Caractéristiques techniques
| Image/Affichage |
| Type de dalle d'écran | LCD-TFT |
| Rétroéclairage | DEL |
| Taille de la dalle | 21,5" L (54,6cm) |
| Proportions | 16:9 |
| Taille de pixel | 0,248 x 0,248 mm |
| Luminosité | 250 cd/m2 or 200 cd/m2 |
| SmartContrast | 10,000,000:1 |
| Taux de contraste (typique) | 1000:1 or 600:1 for 200 nits |
| Temps de réponse (typique) | 5ms |
| Résolution optimale | 1920 x 1080 @ 60Hz |
| Angle de vue | 170° (H) / 160° (V) @ Tx Contraste > 10 or 90° (H) / 65° (V) @ Tx Contraste > 10 for 200 nits |
| Couleurs d'affichage | 16,7 M |
| Fréquence de rafraîchissement vertical | 56Hz - 76Hz |
| Fréquence horizontal | 30kHz - 83kHz |
| sRGB | OUI |
| Connectivité |
| Entrée de signal | 223V5LSB/223V5LSB2: VGA(analogique),DVI(numérique,HDCP) (optional) |
| 223V5LHSB: VGA(analogique),HDMI(numérique,HDCP) |
| Entrée/sortie audio | Sortie audio HDMI ( 223V5LHSB) |
| Signal d'entrée | Synchro séparée, synchro sur vert |
| Caracteristiques pratiques |
| Fonctions pratiques | AUTO/▼ ▲ □/OK ☑ |
| Langues OSD | Anglais,Allemand, Espagnol, Français, Italien, Hongrois, Néerlandais, Portugais, Portugais brésilien, Polonais, Russe, Suédois, Finlandais, Turc, Tchéque, Ukrainien, Chinois simplifié, Japonais, Coréen, Grec(optional), Chinois traditionnel(optional) |
| Autres fonctions pratiques | Verrouillage Kensington |
| Compatibilité Plug & Play | DDC/CI, sRGB, Windows 7/Windows 8/Vista/XP, Mac OSX, Linux |
| Montage VESA | 100x100 mm |
| Socle |
| Inclinaison | -5 / +20 |
223V5LHSB:
| Alimentation |
| Mode Marche | 19,66 W (typ.), 23,76 W (max) |
| Veille (En attente) | 0,5W |
| Éteint | 0,5W |
- Caractéristiques techniques
| Voyant DEL d'alimentation | En mode : Blanc, mode En attente/Veille : Blanc (clignote) |
| Alimentation | Intégré, 100-240VCA, 50-60Hz |
223V5LSB/223V5LSB2:
| Alimentation |
| Mode Marche | 18,6 W (typ.), 22,57 W (max) for 223V5LSB or 17,07 W (typ.), 20,26W (max) for 223V5LSB2 |
| Veille (En attente) | 0,5W |
| Éteint | 0,5W |
| Voyant DEL d'alimentation | En mode : Blanc, mode En attente/Veille : Blanc (clignote) |
| Alimentation | Intégré, 100-240VCA, 50-60Hz |
| Dimensions |
| Produit avec socle (LxHxP) | 503 × 376 × 213 mm |
| Produit sans socle (LxHxP) | 503 × 316 × 50 mm |
| Poids |
| Produit avec socle | 2,605kg |
| Produit sans socle | 2,304kg |
| Produit emballé | 3,866kg |
| Condition de fonctionnement |
| Plage de température (en fonctionnement) | de 0 °C à 40 °C |
| Plage de température (hors fonctionnement) | de -20 °C à 60 °C |
| Humidité relative | de 20% à 80% |
| MTBF | 30 000 heures |
| Environnement |
| ROHS | OUI |
| EPEAT | Silver (www.epeat.net) |
| Emballage | 100% recyclable |
| Energy Star | OUI |
| Conformité et normes |
| Approbations réglementaires | CE Mark, FCC Class B, EAC, SEMKO, BSMI, cETLus, ISO9241-307,TCO Certified(Only for selective models) |
| Boîtier |
| Couleur | Noir |
| Finition | Texture |
Remarque
- EPEAT Gold ou Silver n'est valide qu'aux endroits où Philips a enregistré le produit. Visitez le site www. epeat. net pour connaître l'état de l'enregistrement dans votre pays.
- Ces données sont sujettes à modifications sans préavis. Visitez www.philips.com/support pour télécharger la dernière version de la brochure.
1 Résolution maximale
1920 × 1080 à 60Hz (Entrée analogue)
1920 × 1080 à 60Hz (Entrée analogue)
2 Résolution recommandée
1920 × 1080 à 60Hz (Entrée analogique)
| Fréquence H. (KHz) | Résolution | Fréquence V. (Hz) |
| 31,47 | 720 × 400 | 70,09 |
| 31,47 | 640 × 480 | 59,94 |
| 35,00 | 640 × 480 | 66,67 |
| 37,86 | 640 × 480 | 72,81 |
| 37,50 | 640 × 480 | 75,00 |
| 37,88 | 800 × 600 | 60,32 |
| 46,88 | 800 × 600 | 75,00 |
| 48,36 | 1024 × 768 | 60,00 |
| 60,02 | 1024 × 768 | 75,03 |
| 44,77 | 1280 × 720 | 59,86 |
| 63,89 | 1280 × 1024 | 60,02 |
| 79,98 | 1280 × 1024 | 75,03 |
| 55,94 | 1440 × 900 | 59,89 |
| 70,64 | 1440 × 900 | 74,98 |
| 65,29 | 1680 × 1050 | 59,95 |
| 67,50 | 1920 × 1080 | 60,00 |
Remarque
Veuillez noter que votre moniteur fonctionne de façon optimale à sa résolution native de 1920 × 1080 à 60Hz. Pour un affichage optimal, veuillez suivre cette recommandation quant à la résolution.
5. Gestion de l'énergie
Si vous disposez d'une carte vidéo compatible VESA DPM ou d'un logiciel installé sur votre PC, le moniteur va automatiquement réduire sa consommation électrique lorsqu'il n'est pas utilisé. En cas d'activation d'une touche du clavier, de manipulation de la souris ou de détection d'un autre appareil d'entrée, le moniteur va automatiquement « se réveiller ». Le tableau suivant affiche la consommation électrique et la signalisation de ladite fonction d'économie d'énergie :
223V5LHSB:
| Définition de la gestion énergétique |
| Mode VESA | Vidéo | H-sync | V-sync | Énergie utilisée | Couleur duvoyant DEL |
| Actif | ACTIVÉ | Oui | Oui | 19,66 W (typ.) | Blanc |
| Veille (En attente) | DÉSAC-TIVÉ | Non | Non | 0,5 W (typ.) | Blanc(clignote) |
| Éteint | DÉSAC-TIVÉ | - | - | 0,5 W (typ.) | DÉSAC-TIVÉ |
223V5LSB/223V5LSB2:
| Définition de la gestion énergétique |
| Mode VESA | Vidéo | H-sync | V-sync | Énergie utilisée | Couleur duvoyant DEL |
| Actif | ACTIVÉ | Oui | Oui | 18,6 W (typ.),for223V5LSBor 17,07 W (typ.)for 223V5LSB2 | Blanc |
| Veille (En attente) | DÉSAC-TIVÉ | Non | Non | 0,5 W (typ.) | Blanc(clignote) |
| Éteint | DÉSAC-TIVÉ | - | - | 0,5 W (typ.) | DÉSAC-TIVÉ |
La configuration suivante est utilisée pour mesurer la consommation électrique de ce moniteur.
- Résolution native : 1920 x 1080
- Contraste : 50% Luminosité : 250 nits ou 200 nits
- Température de couleurs : 6500k avec motif blanc complet
Remarque
Ces données sont sujettes à modifications sans
Cet équipement a été testé et déclaré conforme aux limites des appareils numériques de classe B, aux termes de l'article 15 des règles de la FCC. Ces limites sont conçues de façon à fournir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle.
CET appareil produit, utilise et peut émettre des hyperféquences qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer des interférences nuisibles aux communications radio.
Cependant, rien ne peut garantir l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures suivantes:
- Réorienter ou déplacer l'antenne de réception.
- Augmenter la distance entre l'équipement et le récepteur.
- Brancher l'équipement sur un autre circuit que celui utilisé par le récepteur.
- Demander l'aide du marchand ou d'un technicien chevronné en radio/télévision. Toutes modifications n'ayant pas reçu l'approbation des services compétents en matière de conformité est susceptible d'interdire à l'utilisateur l'utilisation du précédent équipement.
N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.
CET APPAREIL NUMERIQUE DE LA CLASSE B RESPECTE TOUTES LES EXIGENCES DU REGLEMENT SUR LE MATERIAL BROUILLEUR DU CANADA.
7.1 Politique de Philips relative aux pixels défectueux des écrans plats
Philips s'efforce de livrer des produits de la plus haute qualité. Nous utilisons les processus de fabrication les plus avancés de l'industrie et les méthodes les plus strictes de contrôle de la qualité. Néanmoins, des défauts au niveau des pixels ou des sous-pixels sont parfois inévitables dans les dalles TFT utilisées dans les écrans plats. Aucun fabricant ne peut garantir que tous les panneaux seront sans pixel défectueux, mais Philips garantit que tout moniteur avec un nombre inacceptable de défauts sera réparé ou remplacé sous garantie. Cet avis explique les différents types de défauts de pixels et définit les niveaux de défauts acceptables pour chacun de ces types. Pour bénéficier de la réparation ou du remplacement sous garantie, le nombre de défauts de pixels sur un panneau TFT doit dépasser ces niveaux acceptables. Par exemple, pas plus de 0,0004% des sous-pixels d'un moniteur ne peuvent être défectueux. En outre, étant donné que certains types ou combinaisons de défauts de pixels sont plus remarqués que d'autres, Philips détermine des niveaux de qualité encore plus élevés. Cette garantie est valable dans le monde entier.
Pixels et sous-pixels
Un pixel, ou élément d'image, est composé de trois sous-pixels correspondants aux couleurs primaires rouge, vert et bleu. Une image se compose d'un grand nombre de pixels. Quand tous les sous-pixels d'un pixel sont allumés, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel blanc. Quand ils sont tous
éteints, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel noir. Les autres combinaisons de sous-pixels allumés et éteints apparaissent comme les pixels individuels d'autres couleurs.
Types de défauts de pixels
Les défauts de pixels et de sous-pixels apparaissent sur l'écran de différentes façons. Il existe deux catégories de défauts de pixels et plusieurs types de défauts de sous-pixels dans chaque catégorie.
Défauts de points brillants
Les points défectueux brillants sont des pixels ou sous-pixels toujours allumés ou 'activés'. Un pixel brillant est donc un sous-pixel qui ressort du fond de l'écran. Voici les types de pixels brillants défectueux.
Un sous-pixel rouge, vert ou bleu allumé.
Deux sous-pixels allumés adjacents :
- Rouge + Bleu = Violet
- Rouge + Vert = Jaune
- Vert + Bleu = Cyan (Bleu pâle)
7. Assistance client et garantie
Trois sous-pixels adjacents allumés (un pixel blanc).
Remarque
Un pixel brillant rouge ou bleu a une luminosité supérieure à 50 % par rapport aux pixels environnants, tandis qu'un pixel brillant vert est 30 % plus lumineux que les pixels environnants.
Défauts de pointssons
Les points défectueux sombres sont des pixels ou sous-pixels toujours noirs ou éteints. Un pixel nombre est donc un sous-pixel qui ressort du fond clair de l'écran. Voici les types de pixels sombres défectueux.
Proximité des défauts de pixels
Du fait que des défauts de même type provenant de pixels et sous-pixels proches les uns des autres peuvent être plus facilement remarqués, Philips spécifie aussi des tolérances pour la proximité des défauts de pixels.
Pour bénéficier, pendant la période de garantie, d'une réparation ou d'un remplacement en raison de defaults de pixels, le panneau TFT d'un écran plat Philips doit avoir des defaults de pixels et sous-pixels qui dépassent les tolérances repertoriées dans les tableaux suivants.
| DéFAUTS DES POINTS LUMINEUX | NIVEAU ACCEPTABLE |
| 1 sous-pixel éclairé | 3 |
| 2 sous-pixels adjacents éclairés | 1 |
| 3 sous-pixels adjacents éclairés (un pixel blanc) | 0 |
| Distance entre deux points lumineux défectueux* | >15mm |
| Total des points lumineux défectueux, tous types confonduus | 3 |
| POINTS NOIRS DÉFECTUEUX | NIVEAU ACCEPTABLE |
| 1 sous-pixel noir | 5 ou moins |
| 2 sous-pixels noirs adjacents | 2 ou moins |
| 3 sous-pixels noirs adjacents | 0 |
| Distance entre deux points noirs défectueux* | >15mm |
| Nombre total de points défectueux de tous types | 5 ou moins |
| TOTAL DES POINTS DÉFECTUEUX | NIVEAU ACCEPTABLE |
| Nombre total de points lumineux ou noirs défectueux de tous types | 5 ou moins |
Remarque
- 1 ou 2 sous-pixels adjacents = 1 point défectueux
- Ce moniteur est conforme à la norme ISO9241-307 (ISO9241-307 : méthodes de test sur l'excellence ergonomique, l'analyse et la conformité des écrans électroniques)
- ISO9241-307 est le successeur de l'ancien standard ISO13406, qui a été retiré par l'Organisation internationale de normalisation (ISO) le : 2008-11-13.
7.2 Assistance client & garantie
Pour plus d'informations sur la garantie et le support additionnel pour votre région, veuillez consulter le site www.philips.com/support. Vous pouvez également contacter le service d'assistance à la clientèle de Philips de votre région, à l'un des numéros ci-dessous.
Informations de contact pour la région EUROPE DE L'EST :
| Pays | CSP | Numéro Hotline | Prix | Heures d'ouverture |
| Austria | RTS | +43 0810 000206 | € 0.07 | Mon to Fri : 9am - 6pm |
| Belgium | Ecare | +32 078 250851 | € 0.06 | Mon to Fri : 9am - 6pm |
| Cyprus | Alman | 800 92 256 | Free of charge | Mon to Fri : 9am - 6pm |
| Denmark | Infocare | +45 3525 8761 | Local call tariff | Mon to Fri : 9am - 6pm |
| Finland | Infocare | +358 09 2290 1908 | Local call tariff | Mon to Fri : 9am - 6pm |
| France | Mainteq | +33 082161 1658 | € 0.09 | Mon to Fri : 9am - 6pm |
| Germany | RTS | +49 01803 386 853 | € 0.09 | Mon to Fri : 9am - 6pm |
| Greece | Alman | +30 00800 3122 1223 | Free of charge | Mon to Fri : 9am - 6pm |
| Ireland | Celestica | +353 01 601 1161 | Local call tariff | Mon to Fri : 8am - 5pm |
| Italy | Anovo Italy | +39 840 320 041 | € 0.08 | Mon to Fri : 9am - 6pm |
| Luxembourg | Ecare | +352 26 84 30 00 | Local call tariff | Mon to Fri : 9am - 6pm |
| Netherlands | Ecare | +31 0900 0400 063 | € 0.10 | Mon to Fri : 9am - 6pm |
| Norway | Infocare | +47 2270 8250 | Local call tariff | Mon to Fri : 9am - 6pm |
| Poland | MSI | +48 0223491505 | Local call tariff | Mon to Fri : 9am - 6pm |
| Portugal | Mainteq | 800 780 902 | Free of charge | Mon to Fri : 8am - 5pm |
| Spain | Mainteq | +34 902 888 785 | € 0.10 | Mon to Fri : 9am - 6pm |
| Sweden | Infocare | +46 08 632 0016 | Local call tariff | Mon to Fri : 9am - 6pm |
| Switzerland | ANOVO CH | +41 02 2310 2116 | Local call tariff | Mon to Fri : 9am - 6pm |
| United Kingdom | Celestica | +44 0207 949 0069 | Local call tariff | Mon to Fri : 8am - 5pm |
Informations de contact pour la Chine :
| Pays | Centre d'appel | Numéro clientèle |
| China | PCCW Limited | 4008 800 008 |
Informations de contact pour l'AMÉRIQUE DU NORD :
| Pays | Centre d'appel | Numéro clientèle |
| U.S.A. | EPI-e-center | (877) 835-1838 |
| Canada | EPI-e-center | (800) 479-6696 |
Informations de contact pour la région EUROPE CENTRAL ET EUROPE DE L'EST :
| Pays | Centre d'appel | CSP | Numéro clientèle |
| Belarus | NA | IBA | +375 17 217 3386
+375 17 217 3389 |
| Bulgaria | NA | LAN Service | +359 2 960 2360 |
| Croatia | NA | MR Service Ltd | +385 (01) 640 1111 |
| Czech Rep. | NA | Asupport | 420 272 188 300 |
| Estonia | NA | FUJITSU | +372 6519900(General)
+372 6519972(workshop) |
| Georgia | NA | Esabi | +995 322 91 34 71 |
| Hungary | NA | Profi Service | +36 1 814 8080(General)
+36 1814 8565(For AOC&Philips only) |
| Kazakhstan | NA | Classic Service l.l.c. | +7 727 3097515 |
| Latvia | NA | ServiceNet LV | +371 67460399
+371 27260399 |
| Lithuania | NA | UAB Servicenet | +370 37 400160(general)
+370 7400088 (for Philips) |
| Macedonia | NA | AMC | +389 2 3125097 |
| Moldova | NA | Comel | +37322224035 |
| Romania | NA | Skin | +40 21 2101969 |
| Russia | NA | CPS | +7 (495) 645 6746 |
| Serbia&Montenegro | NA | Kim Tec d.o.o. | +381 11 20 70 684 |
| Slovakia | NA | Datalan Service | +421 2 49207155 |
| Slovenia | NA | PC H.and | +386 1 530 08 24 |
| the republic of Belarus | NA | ServiceBy | + 375 17 284 0203 |
| Turkey | NA | Tecpro | +90 212 444 4 832 |
| Ukraine | NA | Topaz | +38044 525 64 95 |
| Ukraine | NA | Comel | +380 5627444225 |
Informations de contact pour la région AMÉRIQUE LATINE :
| Pays | Centre d'appel | Numéro clientèle |
| Brazil | Vermont | 0800-7254101 |
| Argentina | 0800 3330 856 |
Informations de contact pour la région Asie-Pacifique/Moyen Orient/Afrique :
| Pays | ASP | Numero clientèle | Heures d'ouverture |
| Australia | AGOS NETWORK PTY LTD | 1300 360 386 | Mon.~Fri. 9:00am-5:30pm |
| New Zealand | Visual Group Ltd. | 0800 657447 | Mon.~Fri. 8:30am-5:30pm |
| Hong Kong Macau | Company: Smart Pixels Technology Ltd. | Hong Kong: Tel: +852 2619 9639 Macau:Tel: (853)-0800-987 | Mon.~Fri. 9:00am-6:00pm Sat. 9:00am-1:00pm |
| India | REDINGTON INDIA LTD | Tel: 1 800 425 6396 SMS: PHILIPS to 56677 | Mon.~Fri. 9:00am-5:30pm |
| Indonesia | PT. CORMIC SERVISINDO PERKASA | +62-21-4080-9086 (Customer Hotline) +62-8888-01-9086 (Customer Hotline) | Mon.~Thu. 08:30-12:00; 13:00-17:30 Fri. 08:30-11:30; 13:00-17:30 |
| Korea | Alphascan Displays, Inc | 1661-5003 | Mon.~Fri. 9:00am-5:30pm Sat. 9:00am-1:00pm |
| Malaysia | R-Logic Sdn Bhd | +603 5102 3336 | Mon.~Fri. 8:15am-5:00pm Sat. 8:30am-12:30am |
| Pakistan | TVONICS Pakistan | +92-213-6030100 | Sun.~Thu. 10:00am-6:00pm |
| Singapore | Philips Electronics Singapore Pte Ltd (Philips Consumer Care Center) | (65) 6882 3966 | Mon.~Fri. 9:00am-6:00pm Sat. 9:00am-1:00pm |
| Taiwan | FETEC.CO | 0800-231-099 | Mon.~Fri. 09:00 - 18:00 |
| Thailand | Axis Computer System Co., Ltd. | (662) 934-5498 | Mon.~Fri. 8:30am~05:30pm |
| South Africa | Computer Repair Technologies | 011 262 3586 | Mon.~Fri. 8:00am~05:00pm |
| Israel | Eastronics LTD | 1-800-567000 | Sun.~Thu. 08:00-18:00 |
| Vietnam | FPT Service Informatic Company Ltd. - Ho Chi Minh City Branch | +84 8 38248007 Ho Chi Minh City +84 5113.562666 Danang City +84 5113.562666 Can the Province | Mon.~Fri. 8:00-12:00, 13:30-17:30,Sat. 8:00-12:00 |
| Philippines | EA Global Supply Chain Solutions ,Inc. | (02) 655-7777; 6359456 | Mon.~Fri. 8:30am~5:30pm |
| Armenia Azerbaijan Georgia Kyrgyzstan Tajikistan | Firebird service centre | +97 14 8837911 | Sun.~Thu. 09:00 - 18:00 |
| Uzbekistan | Soniko Plus Private Enterprise Ltd | +99871 2784650 | Mon.~Fri. 09:00 - 18:00 |
| Turkmenistan | Technostar Service Centre | +(99312) 460733, 460957 | Mon.~Fri. 09:00 - 18:00 |
| Japan | フィルリフモニーダ・サボ 一トセnton | 03-5676-6022 | Mon.~Fri. 09:00 - 18:00 |
8.1 Recherches de causes de pannes
Cette page reprend les problèmes pouvant être corrigés par un utilisateur. Si le problème persiste même après avoir appliqué ces corrections, contactez un représentant du service client Philips.
Aucune image (le VOYANT d'alimentation ne s'allume pas)
Assurez-vous d'avoir bien branché le cordon d'alimentation dans une prise, et à l'arrête du moniteur. - Puis contrôlez le bouton marche/arrêt à l'avant du moniteur. S'il est en position OFF (Désactivée), appuyez pour le mettre en position ON (Activée).
Aucune image (le VOYANT d'alimentation est blanc)
Vérifiez que l'ordinateur est allumé. - Vérifiez que le câble signal est bien branché sur votre ordinateur. Assurez-vous que le câble du moniteur ne présente pas de broches tordues du côté connexion. Si c'est le cas, il faut réparer ou remplacer le câble. - La fonction d'économie d'énergie est peut-être activée.
L'écran affiche
- Vérifiez que le câble du moniteur est bien relié à votre ordinateur. (Veuillez également vous référer au Guide de démarrage rapide).
- Vérifiez l'absence de broches tordues au niveau du cable du moniteur.
Vérifiez que l'ordinateur est allumé.
Le bouton AUTO ne marche pas
- La fonction auto ne marche qu'en mode VGA-Analogique. Si les résultats ne sont pas bons, vous pouvez faire un ajustement manuel avec le menu OSD.
Remarque
La fonction Auto ne marche pas dans le mode DVI-Numérique car elle est inutile dans ce mode.
Signes visibles de fumée ou d'étincelles
- N'effectuez aucun dépannage.
- Débranche immédiatement le moniteur de la prise d'alimentation secteur pour votre sécurité.
- Contactez immédiatement le service-client de Philips.
L'image n'est pas centrée
- Réglez la position de l'image en utilisant la fonction « Auto » dans le menu OSD.
- Réglez la position de l'image en utilisant la fonction Phase/Clock (Horloge) d'installation dans les commandes principales du menu à l'écran. Elle ne fonctionne qu'en mode VGA.
L'image vitre sur l'écran
- Contrôlez le branchement du câble signal au niveau de la carte graphique ou du PC.
Un scintillage vertical apparaît
- Réglez l'image en utilisant la fonction « Auto » dans le menu OSD.
- Éliminez les barres verticales en utilisant la fonction Phase/Clock (Horloge) d'installation dans les commandes principales du menu à l'écran. Elle ne fonctionne qu'en mode VGA.
Un scintillement horizontal apparait
- Réglez l'image en utilisant la fonction « Auto » dans le menu OSD.
- Éliminez les barres verticales en utilisant la fonction Phase/Clock (Horloge) d'installation dans les commandes principales du menu à l'écran. Elle ne fonctionne qu'en mode VGA.
L'image apparait floue, imparfaite ou trop nombreuse
- Réglez le contraste et la luminosité en utilisant le menu à l'écran.
Une « image rémanente », « en surimpression » ou « image fantôme » apparait lorsque l'alimentation est coupée.
- L'affichage sans interruption d'image statique ou immobile sur une longue période peut engendrer une « rémanence à l'extinction », également appelée « image résiduelle » ou « image fantôme » sur votre écran. Ces images « rémanentes », « en surimpression » ou « fantômes » sont un phénomène bien connu de la technologie des panneaux LCD. Dans la plupart des cas, cette « rémanence à l'extinction », ou « image résiduelle » ou « image fantôme » disparaît progressivement une fois l'alimentation éteinte.
- Activez systématiquement un programme économiseur d’écran en mouvement lorsqu’votre écran n'est pas sollicité.
- Activez systématiquement une application de rafraîchissement périodique de votre moniteur LCD pour afficher un contenu statique fixe.
- Les symptômes de « rémanence à l'extinction », ou d'« image résiduelle » ou d'« image fantôme » les plus graves ne disparaissent pas et ne peuvent pas être réparés. Ce dommage n'est pas couvert par votre garantie.
L'image apparait déformée. le texte est flou ou brouillé.
- Réglez la résolution d'affichage du PC sur celle recommandée pour le moniteur.
Des points verts, rouges, bleus, sombres et blancs apparaisent à l'écran
- Les points résiduels sont une caractéristique normale du cristal liquide utilisé dans la technologie d'aujourd'hui; veuillez consulter la section relative aux pixels défectueux pour plus de détails.
- Vous pouvez ajuster le voyant « Marche » en utilisant Configuration DEL d'alimentation dans le menu OSD.
Pour une assistance plus approfondie, veuillez consulter la liste des Centres d'information aux clients et contacter un représentant du service client Philips.
Q1: lorsque j'installe mon moniteur, que faire lorsque l'écran affiche « cannot display this video mode » (impossible d'afficher ce mode vidéo) ?
Rép.: Résolution recommandée pour ce moniteur: 1920 × 1080 @ 60 Hz.
- Débranchez tous les câbles, puis branchez votre PC sur le moniteur que vous utilisiez précédemment.
- Dans Windows Start Menu (Menu Démarrer de Windows), CHOISSEZ Settings/ Control Panel (Paramètres/ Panneau de configuration). Dans Control Panel Window (Fenêtre du Panneau de configuration), SELECTIONNZI'cône Display (Affichage). Dans Display Control Panel (Panneau de configuration Affichage), SELECTIONNZI'longlet « Settings » (Paramètres). Dans l'onglet Paramètres, dans la boîte « desktop area » (Zone bureau), déplacez la réglette sur 1920 × 1080 pixels.
8. Guide de dépannage et foire aux questions
- Ouvrez les « Advanced Properties » (Propriétés avancées) et réglez le Taux de rafraîchissement sur 60 Hz. Cliquez ensuite sur OK.
- Redémarrez votre ordinateur, reprenez les étapes 2 et 3 et vérifiez que votre PC est bien réglé sur 1920 × 1080 @60Hz.
- Éteignez votre ordinateur. Débranchez votre ancien moniteur puis reconnectez votre moniteur LCD Philips.
- Mettez votre moniteur sous tension, puis allumez votre PC.
Q2: quel est le taux de rafraîchissement recommandé pour le moniteur LCD?
Rép.: Le taux de rafraîchissement recommandé pour les moniteurs LCD est de 60 Hz. En cas de perturbation au niveau de l'écran, vous pouvez l'ajuster sur 75 Hz pour tenter de supprimer le brouillage.
Rép.: Il s'agit des fichiers correspondant au pilote de votre moniteur. Suivez les instructions de votre manuel d'utilisateur pour installer les pilotes. Au moment de l'installation de votre moniteur, votre ordinateur peut vous demander les pilotes du moniteur (les fichiers. inf et. icm) ou un disque contenant les pilotes. Suivez les instructions pour insérer le CD-ROM inclus dans cet emballage. Les pilotes du moniteur (les fichiers. inf et. icm) peuvent s'installer automatiquement.
Rép.: Le pilote de votre carte graphique et le moniteur déterminent ensemble les résolutions disponibles. Vous pouvez désirer la résolution voulue depuis le Panneau de configuration de Windows®, sous « Propriétés d'affichage »
Q5: que faire si je m'embrouille pendant les réglages du moniteur?
Rép.: Appuyez simplement sur le bouton OK, puis sélectionnez « Reset » (Réinitialiser) pour restaurer tous les paramètres d'origine.
Q6: L'écran LCD résiste-t-il aux rayures?
Rép.: En général, il est recommandé d'éviter de soumettre la surface du panneau à un choc excessif et de le protéger contre les objets émoussés ou pointus. Lorsque vous manipulez le moniteur, assurez-vous de ne pas appliquer de pression ou de force sur le côté panneau. Cela pourrait affecter vos conditions de garantie.
Rép.: Pour un nettoyage normal, utilisez un chiffon propre et doux. Pour un nettoyage plus en profondeur, utilisez de l'alcool isopropylique. N'utilisez pas de solvant, comme l'alcool éthylique, l'éthanol, l'acétone, l'hexane, etc.
Rép.: Vous pouvez modifier le réglage des couleurs depuis la commande du menu à l'écran. Suivez la procédure ci-dessous,
- Appuyez sur « OK » pour afficher le menu OSD (affichage à l'écran).
- Appuyez sur la « Down Arrow » (Flèche vers le bas) pour sélectionner l'option
- Color Temperature (Température de couleurs); les deux réglages sont 6 500K et 9 300K. Avec un paramétrage dans la plage des 6 500K, l'écran apparait « chaud », avec une tonalité rouge-blanc. La température 9 300K est plus « froide », avec une tonalité bleu-blanc.
- sRGB; il s'agit d'un réglage standard permettant d'assurer le bon échange des couleurs entre différents appareils
8. Guide de dépannage et foire aux questions
(par exemple les appareils photos numériques, les moniteurs, les imprimantes, les scanners, etc.)
- User Define (Défini par utilis.); l'utilisateur peut choisir son réglage préféré des couleurs en ajustant le rouge, le vert et le bleu.
Remarque
Une mesure de la couleur de la lumière émise par un objet lorsqu'il est chauffé. Cette mesure s'exprime en termes d'échelle absolue (degrés Kelvin). Les températures Kelvin faibles, comme 2 004K, sont rouges. Les températures plus élevées, comme 9 300K, sont bleues. La température neutre est blanche, à 6 504K.
Q9: Est-il possible de connecter mon moniteur LCD à n'importe quel PC, station de travail ou Mac?
Rép.: Oui. Tous les moniteurs LCD Philips sont compatibles avec les PC, les Mac et les stations de travail standard. Vous aurez peut-être besoin d'un adaptateur de câble pour brancher le moniteur sur un système Mac. Nous vous recommandons de contacter votre représentant commercial Philips pour plus d'informations.
Q10: Les moniteurs LCD Philips disposent-ils de la fonctionnalité « Plug-and-Play »?
Rép.: Oui, les moniteurs sont compatibles « Plug-and-Play » avec Windows 7, Windows 8, XP, Vista, Mac OSX et Linux.
Q11: Qu'appelle-t-on « image rémanente », « image en surimpression », « image résiduelle », ou « image fantôme » pour les écrans LCD?
Rép.: L'affichage sans interruption d'image statique ou immobile sur une longue période peut engendrer une « rémanence à l'extinction », également appelée « image résiduelle » ou « image fantôme » sur votre écran.
Ces images « rémanentes », « en surimpression » ou « fantômes » sont un phénomène bien connu de la technologie des panneaux LCD. Dans la plupart des cas, cette « rémanence à l'extinction », ou « image résiduelle » ou « image fantôme » disparaît progressivement une fois l'alimentation éteinte. Activez systématiquement un programme économiseur d'écran en mouvement lorsque votre écran n'est pas sollicité. Activez systématiquement une application de rafraîchissement périodique de votre moniteur LCD pour afficher un contenu statique fixe.
Avertissement
Si vous n'utilisez pas un économiseur d'écran ou une application de rafraîchissement périodique de l'écran, vous pourriez avoir un problème de “brûlure” ou des “images fantômes” restant affichées sur l'écran, ce qui ne peut pas être corrigé. Ces dommages ne sont pas couverts par la garantie.
Q12: Pourquoi mon affichage ne me permet pas d'obtenir un texte clair, le contour des caractères affichés n'est pas net?
Rép.: Votre moniteur LCD fonctionne de façon optimale en utilisant la résolution 1920 × 1080 @60 Hz. Pour un affichage optimal, utilisez cette résolution.
© 2013 Koninklijke Philips Electronics N. V. Tous droits réservés.
Philips et l'emblème Philips Shield sont des marques commerciales déposées de Koninklijke Philips Electronics N. V. et sont utilisées sous licence de Koninklijke Philips Electronics N. V.
Les spécifications sont sujettes à des modifications sans préavis.
Version: M5223V1T
