| Type de produit | Cave à vin |
| Marque | WHIRLPOOL |
| Modèle | WW1600 / WW 1600 |
| Hauteur (modèle H1600) | 160 cm (1600 mm) |
| Capacité maximale de bouteilles (0,75 L) | 124 bouteilles |
| Poids maximal par clayette | 40 kg |
| Température de conservation | 8 °C à 12 °C |
| Humidité relative recommandée | 50 % à 70 % |
| Classe climatique | SN, N, ST, T (10 °C à 43 °C) |
| Gaz réfrigérant | R134a ou R600a (voir plaque signalétique) |
| Alimentation électrique | 220-240 V, 50 Hz |
| Mise à la terre | Obligatoire |
| Dégivrage | Automatique |
| Filtre à charbon actif | Oui, remplaçable via SAV |
| Fonction hiver automatique | Oui (température ambiante ≥ 6 °C) |
| Éclairage intérieur | Lampe spécifique (non domestique) |
| Clayettes | En bois |
| Nombre de portes | 1 (verre) |
| Ouverture de porte réversible | Oui (par SAV, hors garantie) |
| Nettoyage de l'intérieur | Eau tiède, éponge non abrasive |
| Nettoyage du condenseur | Régulier avec aspirateur ou brosse |
| Pièces détachées disponibles | Filtre à charbon actif, lampe, câble d'alimentation (SAV) |
| Conformité | Directives 2006/95/CE et 2004/108/CE |
| Usage réservé | Conservation des vins uniquement |
FOIRE AUX QUESTIONS - WW1600 & WW 1600 WHIRLPOOL
Questions des utilisateurs sur WW1600 & WW 1600 WHIRLPOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cave à vin au format PDF gratuitement ! Retrouvez votre notice WW1600 & WW 1600 - WHIRLPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WW1600 & WW 1600 de la marque WHIRLPOOL.
MODE D'EMPLOI WW1600 & WW 1600 WHIRLPOOL
Avant d'utiliser votre cave à vin
L'appareil que vous venez d'acheter est une cave à vin ; il s'agit d'un produit professionnel exclusivement réservé à
Pour utiliser au mieux votre appareil, nous vous invitons à lire attentivement les instructions relatives à son utilisation ainsi que les instructions jointes dans lesquelles vous trouverez la description de votre appareil et des conseils utiles sur
Conservez ce livret pour toute consultation ultérieure.
- Après avoir déballé l'appareil, assurez-vous qu'il n'est pas endommagé et que les portes ferment parfaitement. Tout dommage éventuel devra être signalé au revendeur dans un délai de 24 heures.
- Nous vous conseillons d'attendre au moins deux heures avant de mettre l'appareil en service afin que le circuit réfrigérant soit pleinement performant.
- Assurez-vous que l'installation et le branchement électrique ont été réalisés par un technicien qualifié, conformément aux instructions du fabricant et aux normes locales en vigueur en matière de sécurité.
- Nettoyez l'intérieur de l'appareil avant de l'utiliser.
1. Emballage
L'emballage est 100% recyclable et porte le symbole du recyclage suivez les réglementations locales en vigueur. Les matériaux d'emballage (sachets en plastique, éléments en polystyrène, etc.) doivent être conservés hors de portée des enfants car ils constituent une source potentielle de danger. 2. Mise au rebut Cet article a été fabriqué avec des matériaux recyclables. Il porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet article, vous contribuerez à protéger l'environnement et la santé humaine.
Le symbole apposé sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme un déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Au moment de la mise au rebut, rendez l'appareil inutilisable en sectionnant le câble d'alimentation et en démontant les portes et les grilles, de façon à ce que les enfants ne puissent pas accéder facilement à l'intérieur de celui-ci respectez les normes locales en vigueur et remettez l'appareil à un centre de collecte spécialisé. Ne laissez jamais l'appareil sans surveillance, ne fût-ce que quelques jours, car il représente une source de danger pour les enfants. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société locale de collecte des déchets ménagers ou directement à votre revendeur.
Information
Cet appareil ne contient pas de CFC. Le circuit de refroidissement contient du R134a (HFC) ou du R600a (HC), voir la plaquette signalétique à l'intérieur de l'appareil.
Pour les appareils avec isobutane (R600a) : l'isobutane est un gaz naturel qui est sans danger pour l'environnement, mais il est inflammable. Il est donc indispensable de s'assurer que les tuyaux du circuit de réfrigération sont en parfait état.
Cet appareil pourrait contenir du gaz à effet de serre fluoré réglementé par le Protocole de Kyoto. Le gaz réfrigérant est hermétiquement scellé. Gaz réfrigérant : le R134a a un potentiel de réchauffement global (GWP) de 1300.
Déclaration de conformité
- Cet appareil est destiné à la conservation de denrées alimentaires et est fabriqué conformément au règlement (CE) N° 1935/2004.
- Cet appareil a été conçu, construit et commercialisé conformément aux : - objectifs de sécurité de la directive « Basse Tension » 2006/95/CE (qui remplace la 73/23/CEE et ses modifications) ; - conditions requises en matière de protection de la directive « CEM » 2004/108/CE.
La sécurité électrique de l'appareil est garantie uniquement lorsqu'il est correctement branché à une installation de mise à la terre efficace et conforme à la Loi.
Installation
- Utilisez la cave à vin exclusivement pour la conservation des vins et ne placez aucun type d'aliments à l'intérieur de l'appareil.
- La manutention et l'installation de l'appareil nécessitent la présence d'au moins deux personnes.
- Si vous devez déplacer l'appareil, veillez à ne pas abîmer le revêtement de sol (parquet par exemple).
- Pendant l'installation, vérifiez que l'appareil ne risque pas d'endommager le câble d'alimentation.
- Évitez d'installer l'appareil près d'une source de chaleur.
- Pour assurer une bonne aération, laissez un espace de chaque côté et au-dessus de l'appareil et respectez les consignes d'installation. Veillez à ne jamais couvrir les bouches d'aération de l'appareil.
- N'endommagez pas les tubes du circuit réfrigérant du réfrigérateur.
- Installez et mettez l'appareil à niveau sur un sol capable de supporter son poids, dans un endroit adapté à ses dimensions et à son usage.
- Installez l'appareil dans une pièce sèche et bien aérée. L'appareil est réglé pour fonctionner dans la plage de température suivante, en fonction de la classe climatique indiquée . L'appareil risque de ne pas fonctionner correctement s'il reste pendant une longue période à une température supérieure ou inférieure à la plage prévue.
| Classe climatique | T. amb. (°C) | T. amb. (°F) |
| SN | de 10 à 32 | de 50 à 90 |
| N | de 16 à 32 | de 61 à 90 |
| ST | de 16 à 38 | de 61 à 100 |
| T | de 16 à 43 | de 61 à 110 |
- Contrôlez que le voltage indiqué correspond à la tension de l'habitation.
- N'utilisez pas d'adaptateurs, de prises multiples, ni de rallonges. Pour le raccordement hydraulique de l'appareil, utilisez le tube fourni en série. Ne réutilisez pas celui de votre ancien appareil.
- Le câble d'alimentation ne peut être modifié ou remplacé que par un professionnel qualifié ou par le Service Après-vente.
- Il doit être possible de déconnecter l'alimentation électrique en enlevant la prise ou en actionnant un interrupteur bipolaire de réseau situé en amont de la prise.
Sécurité
- Ne placez pas de vaporisateurs ou de récipients contenant des agents propulseurs ou des substances inflammables dans l'appareil.
- N'entreposez pas et n'utilisez pas d'essence, de liquides ou de gaz inflammables à proximité du réfrigérateur ou de tout autre appareil ménager. Les émanations peuvent provoquer un risque d'incendie ou d'explosion.
- N'utilisez pas de dispositifs mécaniques, électriques ou chimiques, ni d'autres moyens que ceux qui sont recommandés par le fabricant pour accélérer le processus de dégivrage.
- N'entreposez pas et n'utilisez pas d'appareils électriques dans les compartiments de l'appareil s'ils ne sont pas expressément autorisés par le fabricant.
- Cet appareil ne doit en aucun cas être utilisé par des enfants en bas âge ou des personnes handicapées physiques, mentales, sensorielles ou inexpérimentées sans l'aide d'une personne responsable de leur sécurité.
- Pour éviter tout risque d'emprisonnement et d'étouffement, interdisez aux enfants de jouer ou de se cacher à l'intérieur de l'appareil.
Utilisation
- Débranchez toujours le cordon d'alimentation ou coupez le courant avant d'intervenir sur l'appareil pour son entretien ou son nettoyage. La lampe utilisée dans l'appareil est spécifique aux électroménagers et n'est pas adaptée à l'éclairage domestique (Règlement (CE) 244/2009).
Le fabricant décline toute responsabilité si ces consignes et ces précautions ne sont pas respectées.
Important :
- En cas d'introduction de grandes quantités de vin, plusieurs jours peuvent être nécessaires pour atteindre une température constante.
- Attention ! La température de conservation ne doit jamais descendre au-dessous de +6 °C.
- Pendant le fonctionnement du produit, des gouttes de condensation ou du givre peuvent se former sur les parois de l'appareil. Cela dépend des conditions de fonctionnement. Il n'est pas nécessaire de racler le givre ou d'essuyer la condensation. La paroi arrière se dégivre automatiquement. L'eau du dégivrage est conduite directement dans un trou d'évacuation, puis recueillie dans un récipient où elle s'évapore.
- Les clayettes en bois permettent une conservation ordonnée des bouteilles. Le poids maximum que peut supporter chaque clayette est de 40 kg.
Tenez compte des points suivants pour le remplissage.
- Déposez les bouteilles en position centrale sur la grille.
- Lorsque vous fermez la porte, faites attention à ce que les bouteilles ne touchent pas la porte de verre.
- Attention : les liquides fortement alcoolisés doivent être uniquement conservés dans des bouteilles hermétiquement closes et en position verticale.
- En raison de la circulation de l'air dans le réfrigérateur, des zones de différentes températures se forment : les zones les plus froides se trouvent proches de la paroi arrière et celles plus chaudes se trouvent proches de la porte.
- Conservez toujours les vins embouteillés hors de leur emballage et non dans des caisses ou des cartons.
- La quantité conseillée de bouteilles de 0,75 l de type cordelaise est la suivante :
- - h 1400 : le nombre de bouteilles est de 88 ; - ;
- h 1800 : le nombre de bouteilles est de 119.
La structure du produit est cependant capable d'accepter les charges suivantes :
- H 1400 : le nombre MAX de bouteilles est de 102 ; - H 1600 : le nombre MAX de bouteilles est de 124 ; - H 1800 : le nombre MAX de bouteilles est de 140.

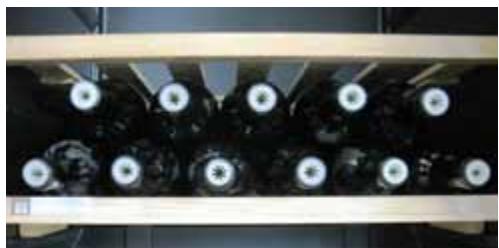

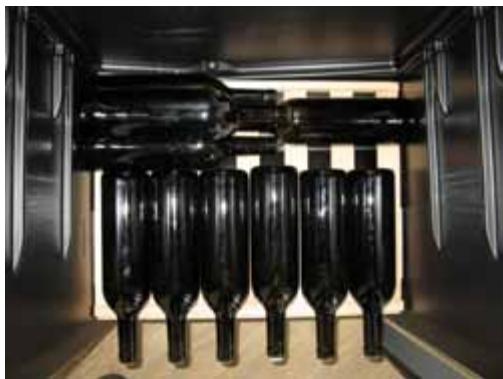

Pour obtenir la charge maximale, reportez-vous aux images suivantes :
La conservation du vin
Chacun sait que le vin peut être conservé longtemps : les vins blancs installés peuvent être conservés environ deux ans après la date des vendanges, mais il convient toutefois de les consommer dans l'année qui suit. Les vins rouges légers peuvent être conservés deux ans sans problème, et certains vins rouges ayant du corps peuvent résister dix ans ; les vins liquoreux, vingt ans.
Lorsque vous achetez une bouteille de vin, rangez-la immédiatement à la cave ou .
Dans le processus qui va de la culture du raisin à sa maturation, puis au moment des vendanges et de la vinification, trois facteurs se
révèlent fondamentaux : la lumière, l'humidité de l'air et la température ambiante. Pour que le goût du vin atteigne la pleine maturation et pour lui garder tout son arôme, il est nécessaire de bien le conserver en faisant jouer ces trois facteurs.

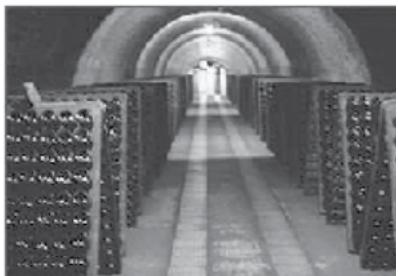

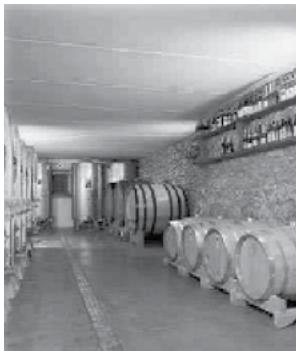

Lieu de conservation
Nombreux sont ceux qui ne disposent pas d'une cave souterraine. Récemment, la technologie a réussi à offrir un substitut intéressant à la cave traditionnelle.
La cave à vin (format réfrigerateur) que vous venez d'acheter est un appareil spécifique pour partager et conserver correctement le vin. Elle ne permet
absolument pas de conserver des fruits, des légumes ou des canettes, mais seulement vos bouteilles de vin préférées. Ainsi, même si vous ne disposez pas d'une vraie cave, vous pourrez laisser vieillir vos bouteilles pour les déguster quand bon vous semble.
Mode de conservation
La première règle est de coucher les bouteilles sur un côté et de les incliner de sorte que le vin mouille le bouchon. Certains pensent que ce système fait sentir le « bouchon ». En vérité, le contact du vin avec le bouchon favorise l'élasticité de ce dernier et garantit son étanchéité.
Autre élément très important pour la conservation du vin : l'ordre de rangement des bouteilles. Rangez vos vins comme vous voulez, mais en respectant le type de vignoble, le type de vin, la zone de production, le producteur, l'année, et utilisez pour cela les étiquettes de catalogage fournies. Cela vous permettra de saisir la bonne bouteille du premier coup sans les déplacer l'une après l'autre, car toute vibration remet en suspension les sédimentations et risque d'altérer, à la longue, l'aspect esthétique du vin. Déplacez le moins possible vos bouteilles et laissez le vin se reposer. Évitez également de mettre les bouteilles en contact avec la paroi du fond, car cela pourrait compromettre le dégivrage mais aussi abîmer les étiquettes des bouteilles à cause des gouttelettes d'eau qui tombent pendant le dégivrage.
Les étagères de rangement doivent être en bois car ce matériau absorbe très bien les vibrations éventuelles et maintient les bouteilles à l'écart de la paroi qui transmet de la chaleur ou du froid. Il est également fondamental de conserver les bouteilles de vin loin de substances ou de lieux caractérisés par de fortes odeurs qui pourraient facilement être transmises au vin. Pour éviter ce genre de problème, l'appareil que vous venez d'acheter dispose d'un filtre à charbon actif qui élimine toute impureté présente dans l'air.
La température et l'humidité
La température représente un facteur délicat et important pour tout le cycle de vie du vin et détermine son bon développement lorsqu'il est affiné en bouteille. Pour une conservation idéale, la température doit osciller entre 8 et 12 °C. Évitez impérativement tout écart thermique rapide : une température trop élevée dilate les liquides et accélère la maturation du vin, alors qu'une température trop basse (inférieure à 4 - 5 °C) peut provoquer la précipitation de tartrates, défaut qui compromet l'aspect esthétique du vin. Si par mégarde la température est descendue sous 0 °C, le vin, en congelant, risque de faire expulser le bouchon.
L'humidité est aussi très importante pour la conservation : un milieu trop sec fait dessécher le liège alors qu'un milieu trop humide favorise le développement de moisissures et de microorganismes nocifs. Le niveau nécessaire d'humidité relative est compris entre 50 % et 70 %.
Le bouchon
Le bouchon représente un composant fondamental de la bouteille : sa qualité, choisie par le producteur du vin, est très importante pour une bonne maturation du vin. Les conditions du bouchon dépendent, même sur la bouteille que vous achèterez, exclusivement du mode d'utilisation et de stockage prévus par le producteur ou l'embouteilleur.
Mise en service de l'appareil
- Pour le démarrage et le réglage de la température, consultez la fiche du produit jointe. Pour un fonctionnement correct de l'appareil, nous conseillons de régler la température selon les indications du paragraphe « Introduction sur le vin ».
Remarque :
La température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil peuvent influer sur la température intérieure du réfrigérateur. La température doit être réglée en fonction de ces facteurs.
Automatic winter function (fonction hiver automatique)
La classe climatique SN garantit le fonctionnement de votre cave à vin pour des températures comprises entre 10 °C et 32 °C.
La nouvelle fonction Automatic Winter Function assure une conservation correcte de votre vin dans des lieux ayant une température ambiante supérieure ou égale à 6°C.
Cette fonction est activée automatiquement par un capteur externe pour des températures inférieures à 10°C. Entre 6°C et 10°C, il est prévu une température interne en moyenne supérieure de 4°C à celle de l'extérieur.
Nettoyage et entretien
Avant d'effectuer toute opération d'entretien ou de nettoyage, retirez la fiche de la prise de courant ou débranchez l'appareil.
Le dégivrage de la cave à vin est entièrement automatique.
- La présence périodique de petites gouttes d'eau sur la paroi arrière, à l'intérieur de l'appareil, indique qu'un dégivrage automatique est en cours. L'eau de dégivrage est évacuée automatiquement à travers un orifice d'évacuation puis recueillie dans un récipient où elle s'évapore.
- Nettoyez régulièrement l'orifice d'évacuation de l'eau de dégivrage en utilisant l'outil fourni avec l'appareil, pour garantir une évacuation constante et correcte de l'eau de dégivrage.

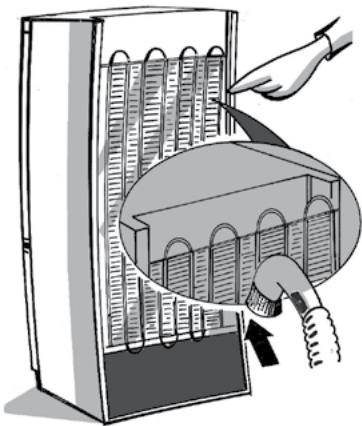

- Nettoyez régulièrement le condenseur qui se trouve à l'arrière de l'appareil, avec un aspirateur ou une brosse.
Si nécessaire...
- Videz complètement la cave à vin.
- Débranchez l'appareil.
- Pour éviter la formation de moisissures, de mauvaises odeurs ou d'oxydation, la porte de l'appareil doit rester entrouverte (3-4 mm environ).
- Nettoyez l'appareil.
- Nettoyez l'intérieur avec une éponge imbibée d'eau tiède et/ z pas de substances abrasives.
- Nettoyez l'extérieur avec un chiffon doux imbibé d'eau. N'utilisez ni détergents abrasifs, ni éponges métalliques, ni détachants (ex. acétone, trichloréthylène), ni vinaigre.
- Nettoyez la vitre extérieure avec un produit spécifique et la partie intérieure exclusivement avec un chiffon légèrement humide ; évitez d'utiliser des détergents afin de ne pas compromettre la conservation des vins.
Charbons actifs
Après la température, la qualité de l'air est elle aussi déterminante pour bien conserver le vin. Pour filtrer l'air extérieur correctement, le filtre à charbon actif est fondamental car il garantit un bon échange de l'air et la rétention des poussières et des odeurs éventuelles (Figure C1). Il est possible de remplacer le filtre ; celui-ci est disponible auprès des Services Après-vente.

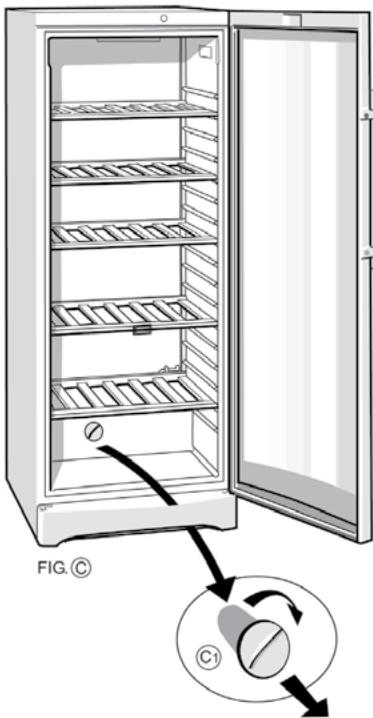

Nettoyage de la grille
Pour nettoyer correctement les grilles en chêne, utilisez un chiffon humide.
Veillez à ne pas abîmer le joint en dégageant la grille. Pour cela, il est conseillé d'ouvrir complètement la porte.
Diagnostic rapide
- L'appareil ne fonctionne pas.
- La fiche est-elle correctement introduite dans la prise de courant ?
- L'interrupteur bipolaire est-il enclenché ?
- Le fusible n'a-t-il pas grillé ?
- Le câble d'alimentation est-il endommagé ?
- Le bandeau de commande est-il en voille?
- La température de la cave à vin n'est pas assez froide.
- La porte a-t-elle été fermée correctement ?
- Les bouteilles empêchent-elles la porte de se fermer ? L'appareil est-il installé près d'une source de chaleur ?
- Le bandeau de commande est-il correctement réglé ?
- La circulation de l'air à travers les ouvertures de ventilation est-elle génée?
- La température de la cave à vin est trop froide.
- Le bandeau de commande est-il en veille?
- L'appareil fait trop de bruit.
- L'installation de l'appareil a-t-elle été réalisée correctement ?
- Les tuyaux à l'arrière se touchent-ils ou vibrent-ils?
- upération de dégivrage est-elle bouchée ?
Remarques :
Les bruits de gargouillement et les bruits de détente provenant du circuit de réfrigération doivent être considérés comme normaux.
Avant de contacter le service après-vente :
- Vérifiez s'il n'est pas possible d'éliminer les pannes sans aide (voir « Diagnostic rapide »).
- Remettez l'appareil en marche pour vous assurer que l'inconvénient a été éliminé. Si le problème persiste, débranchez à nouveau l'appareil et répétez l'opération une heure plus tard.
- Si le résultat est encore négatif, contactez le Service Après-vente.
Communiquez
- le type de panne,
- le modele,
- le numéro de Service (numéro qui se trouve après le mot SERVICE sur la plaque signalétique placée à l'intérieur de l'appareil),
- une adresse complète, un numéro de téléphone avec l'indicatif.
SERVICE 00000000000
Remarque :
Le changement du sens de l'ouverture de la porte de l'appareil effectué par le Service Après-Vente n'est pas considéré comme une intervention sous garantie.
Installation
- N'installez pas l'appareil près d'une source de chaleur. Les appareils installés dans un endroit chaud, exposés aux rayons directs du soleil ou près d'une source de chaleur (radiateur, cuisine) consomment plus d'énergie, ce qui doit être évité.
- Si ce n'est pas possible, il convient de respecter les distances minimales suivantes :
- 30 cm des cuisinières à charbon ou à mazout;
- 30 cm des cuisinières électriques et/ou à gaz.
Pour un fonctionnement optimal, vous devez :
- 5 cm au-dessus de l'appareil;
- 4 cm à l'arrière de l'appareil;
- installer les meubles voisins à une distance suffisante pour permettre une circulation minimale de l'air.
- ant les pieds avant si nécessaire.
Nettoyez l'intérieur. Montez les accessoires fournis.
Branchement électrique
- Le branchement électrique doit être conforme aux normes locales en vigueur.
- La tension et la puissance sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil.
- La mise à la terre de l'appareil est obligatoire. Le fabricant ne pourrait en aucun cas être tenu pour responsable des dommages éventuels subis par des personnes, des animaux ou des biens, résultant du non-respect des consignes mentionnées ci-dessus.
- Si la prise et la fiche ne sont pas du même type, faites-les remplacer par un technicien qualifié.
- N'utilisez pas d'adaptateurs, de rallonges ni de prises multiples.
Mise hors tension de l'appareil
Pour mettre l'appareil hors tension, débranchez son câble d'alimentation ou actionnez l'interrupteur bipolaire installé en amont de la prise.
