MODE D'EMPLOI TVI L41 LISTO

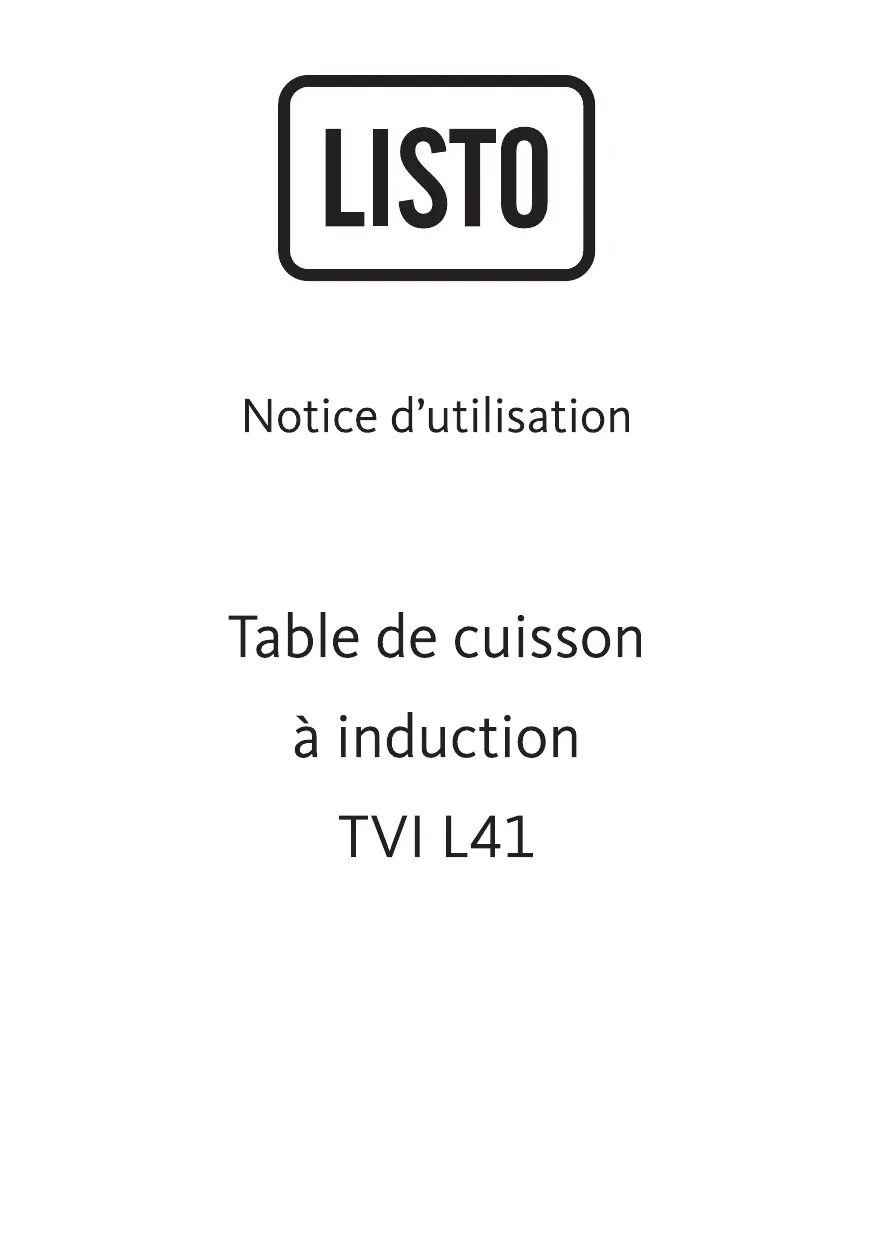

Notice d'utilisation

Table de cuisson

à induction

TVI L41

CONSIGNES DE SECURITÉ 5

USAGE PRÉVU 5

DéBALLAGE 6

SECURITE DES ENFANTS 7

INSTALLATION DE L'APPAREIL 8

BRANCHEMENT ÉLECTRIQUE 9

PRECAUTIONS GENÉRALES D'UTILISATION DE L'APPAREIL 10

PRECAUTIONS D'UTILISATION DU PLAN DE CUISSON 12

NETTOYAGE 15

EN CAS D'INCENDIE 16

MISEAU REBUT 16

CHARACTERISTIQUES 17

FICHE PRODUIT 17

CHARACTERISTIQUES FONCTIONNELLES 18

DESCRIPTION DU BANDEAU DE COMMANDE 18

INSTALLATION 19

MISE EN PLACE DU JOINT D'ETANCHÉITE 19

ENCASTREMENT 19

BRANCHEMENT ÉLECTRIQUE 20

PRECAUTIONS 21

RACCORDEMENT AU RÉSEAU 21

BRANCHEMENT DE LA TABLE 21

BRANCHEMENTS SPECIFIQUES 22

EN CAS DE CHANGEMENT DE CABLE 23

INFORMATIONS SUR VOTRE TABLE DE CUISSON 24

PRINCIPELDE L'INDUCTION 24

DETCTION DE RÉCIPIENT 25

VENTILATION 25
INDICATEUR DE CHALEUR RÉSIDUÉLLE 25
TOUCHES SENSITIVES 25
AFFICHAGE 25

UTILISATION 26

AVANT LA PREMIÈRE UTILISATION 26
MISE EN ROUTE 26
FONCTION MINUTERIE 27
VERROUILAGE / DEVERROUILAGE DU BANDEAU DE COMMANDE 28
PROTECTION CONTRE LA SURCHAUFFE 29

CONSEILS DE CUISSON 29

QUALITE DES CASSEROLES 29
DIMENSION DES CASSEROLES 30
EXEMPLES DE RÉGLAGE DES PUISSANCES DE CUISSON 30

NETTOYAGE ET ENTRETIEN 31
GUIDE DE DÉPANNAGE 31
CODES ERREURS 32

CONSIGNES DE SECURITÉ

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR VOUS Y REPORTER ULTÉRIEUREMENT. SI VOUS CÉDEZ L'APPAREIL À DES TIERS, REMETTEZ-LE AVEC SA NOTICE D'UTILISATION.

Pour éviter tout danger, l'installation, les raccordements, la mise en service et la maintenance de votre appareil doivent être effectuels uniquement par un professionnel qualifié, conformément aux normes de sécurité et aux lois en vigueur. Ne tentez pas de réparer l' apparéil vous-même.

USAGE PRÉVU

• N'utilisez pas l'appareil pour chauffer la piece.
• Cet apparéil est destiné à un usage domestique uniquement et en interieur. Tout autre usage (commercial, industririel, etc.) est exclu. Il doit être utilisé selon les instructions du manuel.
  Il n'est pas destiné à être utilisé dans :
• les coins cuisines réservés au personnel des magasins, bureaux et autres environnementés

professionnels ;

• les fermes et l'utilisation par des clients des hôts, motels et autres environnement à caractère résidentiel;
• les environnements de type,chambre d'hôtes ;
• la restauration et autres applications similaires hormis la vente au détail.
• Ne pas transformer ou modifier les caractéristiques de l'appareil.

DéBALLAGE

• Avant d'utiliser l'appareil, retirez le film plastique évientuel de protection.
• Retirez toutes les parties de l'emballage.
• Retirez toutes les étiquettes, film protecteurs et autocollants sur les faces de l'appareil, et évientuellesment sur le plan de cuisson.
• Veuillez contrôle soigneusement que l'appareil ne présenteaucun dommage une fois déballé. En cas de dommage, ne l'utilise pas et contactez immédiatement votre revendeur.

SECURITE DES ENFANTS

• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprendtent les dangers encourus.
• Les enfants ne doivent pas jouer avec l'appareil. Assurez-vous qu'ils ne touchent pas les commandes.
• Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants, sans surveillance.
• Étant donné que les matériaux d'emballage (nylon, agrafes, polystyrene, etc.) peuvent être dangereux pour les enfants, veuilles les rassembler et les éliminer immédiatement.
• MISE EN GARDE : Cet apparéil et ses parties accessibles deviennent chauds pendant leur utilisation. Il est recommendé d'éloigner les jeunes enfants.

INSTALLATION DE L'APPAREIL

• Ne jamais exposer votre apparéil aux effets atmosphériques tels que soleil, pluie, neige, etc.
• Sil'appareil'est placés sousune hotte aspirante, ne jamais mettre celle-ci en fonction sans surveillance, surtout quand vous faites chauffer des matières grasses.
• Veuillez respecter les distances requises pour l'installation de votre apparéil sous la hotte. Rétérrez-vous à la notice d'installation de votre hotte aspirante.
• Vous doivent porter une attention particulière à l'arrête et au-dessus de l'appareil car certaines parties peuvent s'avérer coupantes ou rugueuses et peuvent cause des blessures.

Plan de cuisson encastré

• L'appareil ne doit pas etre utiliser au-dessus d'un lave-vaiselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.
• Si un tiroir estitué sous l'appareil encastré, respectez un écart suffisant (20 mm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.

Assurez-vous que la ventilation de l'appareil se fasse suivant les instructions du constructeur.

BRANCHEMENT ÉLECTRIQUE

• Avant de brancher votre appareil, vérifie que la tension d'alimentation indiquée sur la plaque signalétique de l'ordinateur corresponde bien à celle de votre installation électrique. Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l'ordinateur ou à proximité.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Si le cable d'alimentation est endommagé, il doit être remplace par un cable ou un ensemble spécial disponible auprès de votre revendeur ou de son service après-vente. Les caractéristiques de ce cable sont mentionnées dans cette notice.
• N'utilise pas de rallonge, de multiprise secteur ni d'adaptateurs car cela pourrait donner lieu à une surchauffe des branchements électriques.
• L'appareil doit être branché au réseau électrique par l'intérimédiaire d'un interrupteur

omnipolaire (par exemple les disjoncteurs, les fusibles, les disjoncteurs différents et les contacteurs) avec un écartement minimal de 3 mm entre les contacts.

• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
• L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minutesie externe ou d'un système de commande à distance.
• Sil'appareiln'estpasmunid'uneficheaccessible, des moyens de déconnexion doivent être incorpores à l'installation fixe conformément aux réglementations en vigueur.

PRECAUTIONS GENÉRALES D'UTILISATION DE L'APPAREIL

• Sivousconstazundefautdefonctionnement, arrêtez l'appareil et coupez l'alimentation électrique et/ou fermez le robinet d'arrivée

de gaz ou le robinet de la bonbonne.

• Ne laissez pas l'appareil sans surveillance lors de la cuisson.
• N'oubliez pas que cet apparéil, ses parties accessibles et les casseroles utilisées deviennent très chauds et dangereux, tantpendant le fonctionnement que pendant le temps nécessaire au refroidissement après l'extinction. Risques de brûlures.
• Il est recommandé de laisser refroidir les parties directement exposées à la chaleur avant de les toucher.
• Il convient de veiller à ne pas toucher les éléments chauffants.
• Ne laissez pas de matières inflammables pres de l'appareil lorsqu'il fonctionne.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Ne jamais faire sécher de torchons, éponges ou autres accessoires similaires sur l'appareil ou sur sa poignée
• Si vous utilisez d'autres appareils électriques à proximé de l'appareil, veillez à ce que le cable d'alimentation de ces appareils électriques ne soit pas en contact avec la

table de cuisson chaude ou ne se trouve pas coincide dans la porte chaude du four.

PRECAUTIONS D'UTILISATION DU PLAN DE CUISSON

• La table de cuisson ne doit pas servir de support ou de plan de travail.
• Ne posez pas ou ne laissez pas de recipients vides sur la table de cuisson.
• MISE EN GARDE : Risque d'incendie : ne pas entreprises d'objets sur les surfaces de cuisson.
• Ne placeziauxon objet métalliqueautreque les réciplents dechauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait selon le matériel du chauffer, defondre ou de commencer à brûler.
• Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan deuisson, car ils peuvent devenir chauds.
• N'utilisez jamais la table de cuisson à vide (sans récipient dessus).
• MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un

incendie.

• Faites attention aux poignées des casseroles. Dispossez-les de façon à prévenir les chutes eventuelles.
• Ne portez pas de vêtements ou accessoires amples lorsque les foyers sont allumés : les yeux de textiles peuvent être la cause de graves blessures.
• N'utilisez pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
• NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arrêtier l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

Plan vitrocéramique

Assurez-vous qu'aucun cable électrique d'appareil fixe ou mobile ne viennent en contact avec la vitre ou le recipient chaud.
- MISE EN GARDE : Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de chocoléctrique. Contactez votre service après-vente.
- Les recipients à semelle brute (fonte non émaillee,...)ouabiméespeuventendommager

la vitrocéramique.

• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
  Assurez-vous que le écipient de cuisson soit toujours centré sur la zone de cuisson. Le fond du écipient doit autant que possible couvrir la zone de cuisson.
• Évitez de faire chuter des objets, mêmes petits (par exemple une salière), sur la vitrocéramique car ils peuvent occasionally des fissures dans la plaque en vitrocéramique.
• Ne heures pas les bords de la vitre avec les recipients.
• Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique : arrêtez l'appareil et retirezles immédiatement de la zone de cuisson encore chaude (attention: risque de brûlures).
• Àprousutilisation, arrêtez le fonctionnement de la table de cuisson au moyen de son dispositif de commande. Ne pas compter sur la fonction de détction des casseroles.

Induction

• Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximé immediate de l'appareil en fonction.

• ATTENTION : N'utilisez pas d'accessoires amovibles intermédiaires pour faire chauffer des casseroles non adaptées à l'induction. Risques de brûlures et de détérioration de la table.

• Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Renseignez-vous auprès de votre revendeur ou de votre médecin.

NETTOYAGE

Assurez-vous que les boutons de commandes soient sur la position « 0 » (Arrêt) lorsque l'appareil n'est pas utilisé et avant de procédérer au nettoyage ou à l'entretien.

• N'utilisez jamais de nettoyeur à vapeur pour nettoyer l'appareil.

EN CAS D'INCENDIE

• En cas d'incendie, fermez le robinet général d'arrivée du gaz et/ou coupez le courant; ne jetez jamais d'eau sur l'huile en flâme ou en train de frire.

MISE AU REBUT

• Si l'on decide de ne plus utiliser cet apparéil, avant de l'éliminer, il est recommendé de le rendre inopérant comme prévu par les lois en vigueur en matière de santé et de protection de l'environnement, en rendant inoffensives les parties qui poursuient constituer un danger pour les enfants (couper le cordon d'alimentation au ras de l' apparéil).

• Ces instructions ne sont valables que pour le pays de destination spécifique dans le paragraphe « FICHE PRODUIT ».

CHARACTERISTIQUES

FICHE PRODUIT

Suivant le règlement N° 66/2014 de la Commission Européenne

Désignation		Valeur	Unité
Marque		Listo
Référence du modèle		TVI L41
Code produit		8000608
Type de plan de cuisson		Induction
Nombre de foyers		4
Foyer avant gauche	Puisance foyer*	1500	W
	Dimension utile foyer	180	mm
	Efficacité énergétique	204,9	Wh/kg
	Diamètre de détction minimum**	120	mm
Foyer arrière gauche	Puisance foyer*	2000	Wh/kg
	Dimension utile foyer	180	mm
	Efficacité énergétique	172,8	Wh/kg
	Diamètre de détction minimum**	120	mm
Foyer arrière droit	Puisance foyer*	1500	W
	Dimension utile foyer	180	mm
	Efficacité énergétique	183,1	Wh/kg
	Diamètre de détction minimum**	120	mm
Foyer avant droit	Puisance foyer*	2000	W
	Dimension utile foyer	180	mm
	Efficacité énergétique	198,3	Wh/kg
	Diamètre de détction minimum**	120	mm
Total	Puisance totale du plan de cuisson*	6400-7200 / 7000	W
	Efficacité énergétique totale plan de cuisson	189,8	Wh/kg
Tension d'alimentation		220-240 V~ ou 400 V 3N~
Protection par fusible		32	A
Fréquence		50/60	Hz
Dimension du verre		590 x 520 x 4	mm
Dimension de découpe du plan de travail		560 x 490	mm

• En induction, la puissance peut varier en fonction des dimensions et matériaux des casseroles.
  ** Pour une qualité de casserole et une surface de contact optimum, reportez-vous à la section « Qualité des casseroles et recipients ».

CHARACTERISTIQUES FONCTIONNELLES

Commandes sensitives avec 9 positions de chauffe

4 minuteries indépendantes

4 tímoins de chaleur résiduelle

Sécurité enfants (verrouillage des touches de commande)

Arrêt débordement

Arrêt automatique

Joint périphérique d'installation fourni

Câble d'alimentation fourni (sans prise)

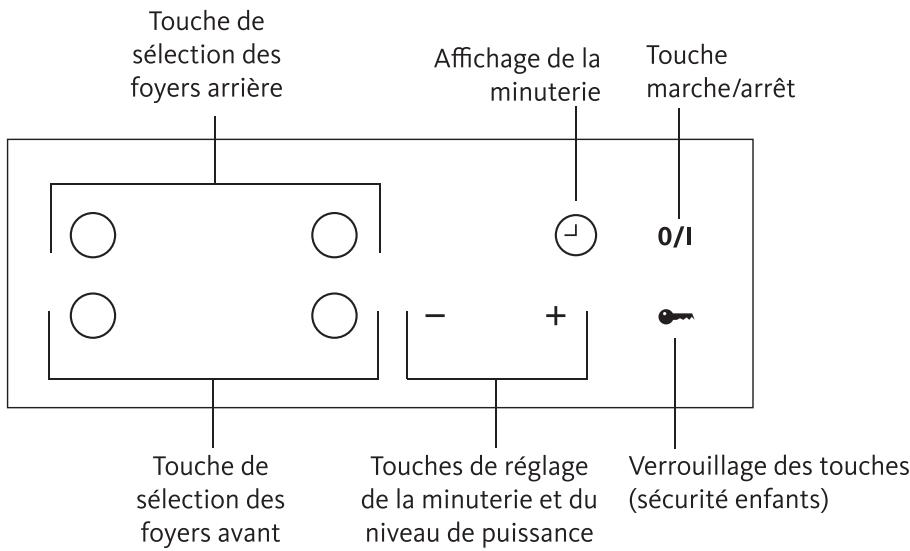

DESCRIPTION DU BANDEAU DE COMMANDE

Le montage relève de la compétence exclusive des spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

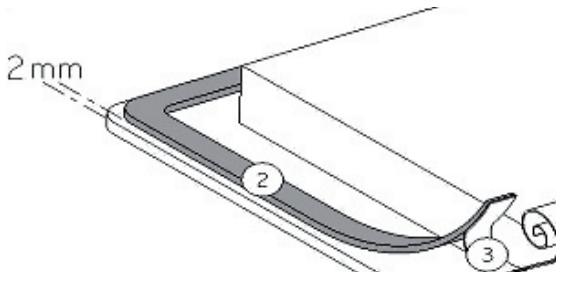

MISE EN PLACE DU JOINT D'ETANCHÉITE

Le joint adhésiif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuee avec soin selon le schéma ci-dessous.

Collez le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir oété la feuille de protection (3).

ENCASTREMENT

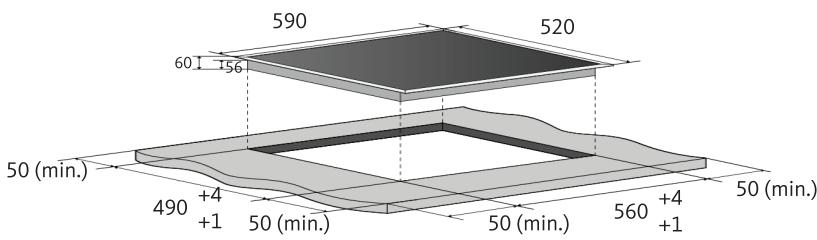

La découpe dans le plan de travail sera de: 560 × 490 ~mm (figure A).
- Épaisseur de la table de cuisson : caisson 56 mm + verre 4 mm.

FIGURE A
(Dimensions exprimées en mm)

La distance entre la table de cuisson et le mur à l'arrête doit être au minimum de 20 mm (voir figure B).
Si la table de cuisson doit être installée à côté d'un meuble de cuisine, veillez à laisser un espace d'au moins 100 mm entre le rebord de la table de cuisson et le côté du meuble (figure A).

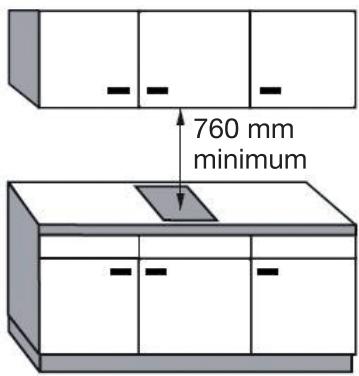

Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrrière. Mais de l'autre côté, aucun meuble ni peu apparemil ne doit être plus haut que le plan de cuisson.
- Les placages et revêtements du plan de travail doivent être réalisés en matière à la chaleur (100^) .
- Les baguettes de bord murales doivent être thermo résistantes.
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquez un vernis ou une colle spéciale.
N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.

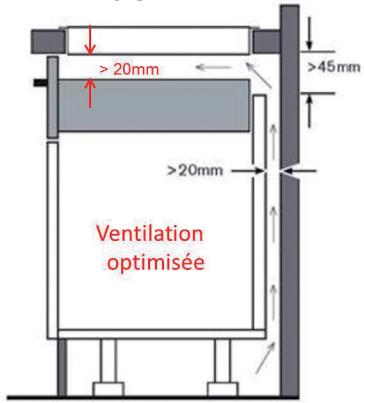

Veillez à laisser un espace minimum de 50 mm sous le fond du caisson de l'appareil pour assurer une bonne circulation de l'air de refroidissement de l'électronique (voir figure B).
Veillez à respecter les distances de ventilation indiquées sur le schéma figure B.

FIGURE C

• Si un tiroir se trouve sous le plan de cuisson, évitez d'y ranger des objets inflammables et des objets non résistant à la chaleur.
• L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus doit respecter les indications du fabricant de la hotte. En cas d'absence d'instructions, respectez une distance minimum de 760 mm (voir figure C).
• Le cable de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique (un tiroir par exemple).

FIGURE B

PRECAUTIONS

Le branchement de l'appareil au réseau électrique doit être réalisé par une personne spécialisée, connaissant les normes de sécurité et la législation en vigueur.

En sortie d'usine, votre table de cuisson est configurée pour fonctionner en monophasé 220-240 V~ et biphasé 400 V~. Pour un branchement en 400 V, reportez-vous au paragraphe «Branchements spécifique » en page suivante.

• Avant d'effectuer une opération quelconque concernant la partie électrique de l'appareil, il faut absolument le déconnecter du réseau électrique.
• Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique de l'appareil.
  Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension d'alimentation de votre habitation.
• La mise à la terre de l'appareil est obligatoire : utilisez uniquement un cable électrique de section appropriée, équipée d'un fil de terre jaune/vert.
• Cet apparéil doit être branché au réseau électrique par l'intermédiaire d'un interrupteur omnipolaire (par exemple les disjoncteurs, les fusibles, les disjoncteurs différents et les contacteurs) avec un écartement minimal de 3 mm entre les contacts.
• N'utilisez pas de rallonges, multiprises secteur ni d'adaptateurs car cela pourrait donner lieu à une surchauffe des branchements électriques.

NOTE: L = line (en angeçais) est équivalent au P = phase (en français).

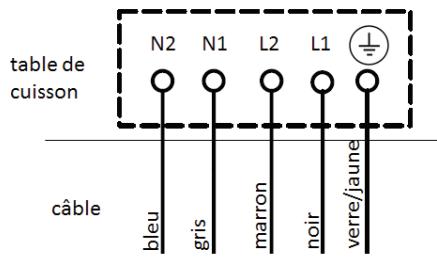

BRANCHEMENT DE LA TABLE

En sortie d'usine, votre table de cuisson est munie d'un cable d'alimentation, deja branché sur la table. Ci-contre : le schéma de raccordement de la table, avec les couleurs des fils électriques correspondant aux différentes cosses.

RACCORDEMENT AU RÉSEAU

Le raccordement au réseau électrique de votre domicile se fait via l'autre extrémité de votre cable. Vous retrouvrez les mêmes couleurs respectives des différents fils.

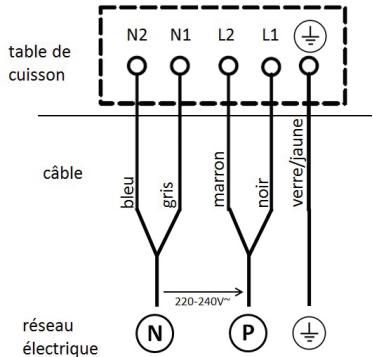

Raccordement en 220-240 V~ 50/60 Hz :

Il est recommendé d'utiliser cet apparéil en monophasé 220-240V~ 50/60 Hz en respectant le schéma de câblage :

Monophasé 220-240 V~ 1P+1N:

Joindre le fil marron et le fil noir, et les raccorder à la phase de votre installation électrique.
Joindre le fil bleu et le fil gris, et les raccorder au neutre de votre installation électrique.
Raccorder le fil jaune/vert à la terre.

Attention!

• Raccordez toujours le fil de terre de protection.
• Veillez à bien engager les fils dans les plots et à bien serrer les vis.

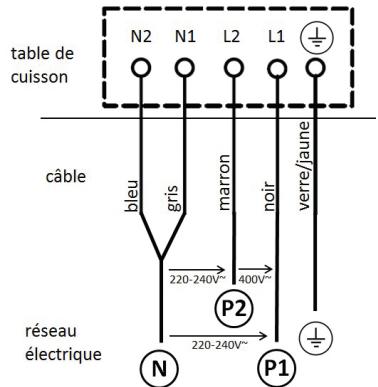

BRANCHEMENTS SPECIFIQUES

Si toutefois votre installation ne permet pas un branchement en 220-240 V\~, suivre les instructions ci-dessous:

Biphasé 400V 2P + 1N (pouvant etre écrit 400V 3N) ..

Raccorder le fil noir à la phase 1 de votre installation électrique.
Raccorder le fil marron à la phase 2 de votre installation électrique.
Joindre le fil bleu et le fil gris, et les raccorder au neutre de votre installation électrique.
Raccorder le fil jaune/vert à la terre.

Triphase 400V 3P + 1N (pouvant etre ecrit 400V 2N) ..

Cette table de cuisson n'est pas prévue pour être branchée en 400V triphasé. Si vous installation électrique est ainsi, vous ne pourrez branchez que 2 phases. Dans ce cas, il faudra vous reférer au schéma de branchement Biphase 400 V~ 2P+1N.

EN CAS DE CHANGEMENT DE CABLE

En cas de changement du cable d'alimentation, votre nouveau cable doit composer les mêmes caractéristiques que celles indiquées ci-dessous.

Réseau	Raccordement	Section du câble	Type de câble
220-240 V~ ou 400V 3N~ 50/60 Hz	1 phase + 1 neutré ou 2 phases + 1 neutre	5 x 1.5 mm²	H 07 RN - F

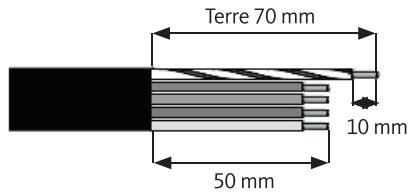

Avant son installation, découpez et dénudez votre nouveau cable sur les 2 extrémités en respectant les longueurs représentées ci-contre. Dénudez environ 70 mm de gaine du cordon d'alimentation. Dénudez les fils électriques sur une longueur de 10 mm.

Remarque: Le fil de terre jaune/vert doit toujours être branché à la borne portant le symbole (1) et doit être plus long que les autres fils.

Raccordement cote table de cuisson

Pour changer le cable :

1. Retirez le capot situé sur le dessous de la table de cuisson en dévissant des 2 vis.
2. Retirez le cable de la goulotte de serrage.
3. Déconnectez les fils du bornier en dévisant les 5 vis.
4. Reconnectez le nouveau cable en respectant le branchement indiqué.
5. Passez le cable dans la goulotte de serrage, puis referrer le boîtier.

Attention! Veillez à bien engager les fils dans les plots et à bien serrer les vis.

Pour le raccordement de l'autre extrémité du nouveau cordon d'alimentation, veuillez-vous référer au paragraphe précédent.

PRINCIPLE DE L'INDUCTION

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour, produit des courants induits dans le fond ferromagnétique du écipient. Il en résultat un échauffement du écipient placé sur la zone de chauffe.

Bien entendu, le écipient doit être adapté :

• Sont recommendés tous les recipients métalliques ferromagnétiques (à vérifier évientuèlement avec un petit aimant : si celui-ci reste accroché, cela peut dire que vos recipients sont compatibles) tels que : cocotte en fonte, poële en fer noir, casseroles métalliques émailées, en inox à semelle ferromagnétique...
• Sont exclus les recipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferro magnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé. Si le récipient a un diamètre trop petit, la zone de chauffe ne s'activera pas. Choisissez la zone de cuisson la mêux adaptée au diamètre du récipient utilisé.

Lorsque le écipient n'est pas adapté à la zone de cuisson, le symbole « » reste affché.

DÉTCTION DE RÉCIPIENT (AFFICHAGE « U »)

La détction de récipient assure une sécurité complémentaire. Cependant, aprèsutilisation, ne comptez pas sur le détector de casseroles pour éteindre la table decuisson, mais éteignez-là au moyen du dispositif de commande afin d'assurer une sécurité parfaite.

La table induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque le récipient est inadapté. Vous ne pourrez alors pas augmenter la puissance. Le symbole « » apparait sur l'afficheur. Il disparait lorsque vous posez une casserole adaptée à l'induction sur le foyer de cuisson.
  Si le recipient est trop petit par rapport à la zone de cuisson sélectionnée ou si un objet métallique est posé sur la zone (couteau, fourchette, clé), la table de cuisson s'eteint automatiquement au bout d'une minute.
• Le fonctionnement est également interrompu lorsque vous retirez le écipient en cours de cuisson. Le symbole « » apparait. Il disparait lorsque le écipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.
• Àprousutilisation,éteignezlazonedechauffe.Nelaissezpasldetectiondcasserole «U» active.

VENTILATION

Le ventilateur de refroidissement a un fonctionnement entierrickement automatique. Il se met en route à petite vitesse dés que la chaleur dégagée par l'électronique dépasse un certain seuil. La ventilation enclenché sa seconde vitesse lorsque la table de cuisson est utilisée intensivement. Le ventilateur réduit sa vitesse et s'arrête automatiquement dés que le circuit électronique est suffisamment refroidi.

INDICATEUR DE CHALEUR RÉSIDUÉLLE (AFFICHAGE « H »)

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes : elles sont signalées par le symbole « H ».

Tant que les témoins de chaleur résiduelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!

Le symbole « H » s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

TOUCHES SENSITIVES

Votre apparéil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active son fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.

IMPORTANT : N'appuyez que sur une seule touche à la fois.

AFFICHAGE

Affichage	Désignation	Fonction
0.	Zéro	La zone de chauffe est active.
1...9	Niveau de puissance	Choix du niveau de cuisson.
U	Détection de récipient	Récipient manquant ou inapproprié.
H	Chaleur résiduelle	La zone de cuisson est chaude.
Lo	Verrouillage des touches	La table est sécurisée.

UTILISATION

AVANT LA PREMIÈRE UTILISATION

Nettoyez vous table de cuisson avec un chiffon humide, puis séchez-la. N'utilise pas de détermgent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

MISE EN ROUTE

Allumer/eteindre la table de cuisson

Action	Bandeau de commande	Afficheur
Allumer la table	Appuyez sur la touche « 0/1 »	Un signal sonore retentit et « _ » s'affiche
Éteindre la table	Sélectionnez la zone puis appuyez successivement sur la touche « - » jusqu'à « 0», ou sur la touche « 0/1 »	Aucun affichage ou « H »

• Sélection du foyer de cuisson et du niveau de puissance

Action	Bandeau de commande	Afficheur
Sélectionner la zone	Appuyez sur la touche de sélection de la zone	Levoyant lumineux de la zone clignote
Augmenter la puissance	Appuyez une ou plusieurs fois sur « + »	« 1 » jusqu'à « 9 »
Diminuer la puissance	Appuyez une ou plusieurs fois sur « - »	« 9 » jusqu'à « 1 »
Arrêté la zone	Appuyez sur « - »	« 0 » ou « H »

Si vous n'effectuez aucun réglage dans un-delai de 60 secondes, la plaque s'éteint automatiquement.

NOTE : ÀpRES avoir sélectionné un foyer, lorsqu'on appuie sur les touches « + » et « - », l'inducteur se met automatiquement en position « 5 »

Vou puez modifier le niveau de puissance à tout moment de la cuisson à l'aide des touches « + » et « - »

FONCTION MINUTERIE

La minuterie peut être utilisé pour la cuisson ou seule sans qu'aucune zone de cuisson ne soit sélectionnée.

Elle peut également être affectée simultanément aux 3 foyers de cuisson avec des réglages de temps différents (de 0 à 99 minutes) pour chacune des zones.

- Régler ou modifier la durée de cuisson

Action	Bandeau de commande	Afficheur
Sélectionner la zone	Appuyez sur la touche de sélection de la zone.	Levoyant lumineux de la zone clignote et « _ » s'affiche.
Régler la puissance	Appuyez une ou plusieurs fois sur « + » ou « - »	« 1 » jusqu'à « 9 »
Sélectionner la minuterie	Appuyez sur la touche ↓	Levoyant lumineux de la minuterie clignote et « 10 » s'affiche.
Diminuer la durée de cuisson*	Appuyez sur « - »	« 10 » passes à « 9 », « 8 », « 7 », etc.
Augmenter la durée de cuisson*	Appuyez sur « + »	« 10 » passes à « 11 », « 12 », « 13 », etc.

• Un appui long sur les touches « + » et « - » permet d'augmenter ou de diminuer la durée de cuisson rapidement.
  La durée est seLECTIONnée, le décompte démarre et clignote sur l'écran pendant 5 secondes, puis s'affiche fixement.

Remarque : Lorsque la minuterie est affectee à une zone de cisisson, un indicateur lumineux s'affiche à cotoé du niveau de puissance pour la zone de cisisson concernée.

- Arrête la fonction minuterie lors de la cuisson

Action	Bandeau de commande	Afficheur
Sélectionner la zone	Appuyez sur la touche de sélection de la zone	Levoyant lumineux de la zone clignote et « _ » s'affiche.
Déactiver la minuteurie	Appuyez simultanément sur les touches « + » et « - »	« 00 » puis s'éteint

Lorsque plusieurs minutes sont activées, veuilles répéter cette méthode.

- Arrêt automatique en fin de cuisson

Dès que le temps de cuisson est écoulé, la minuterie affiche « - » et un signal sonore retentit. La cuisson de la zone concernée s'arrête automatiquement.

- Minuterie utilisese seule (hors cuisson)

Action	Bandeau de commande	Afficheur
Allumer la table	Appuyez sur la touche « 0/1 »	Un signal sonore retentit et « __ » s'affiche.
Sélectionner la minuterie	Appuyez sur la touche ↓	Le voyant lumineux de la minuterie clignote et « 10 » s'affiche.
Diminuer la durée de la minuterie	Appuyez sur « - »	« 10 » passer à « 9 », « 8 », « 7 », etc.
Augmenter la durée de la minuterie	Appuyez sur « + »	« 10 » passer à « 11 », « 12 », « 13 », etc.
Désactiver la minuterie	Appuyez simultanément sur les touches « + » et « - »	« 00 » puis s'éteint

• Un appui long sur les touches « + » et « - » permet d'augmenter ou de diminuer la durée de cuisson rapidement.

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant « _ » et un signal sonore retentit pendant 30 secondes.

Pour arrêté le signal sonore et le clignotement, appuyez sur une touche.

VERROUILAGE/DEVERROUILAGE DU BANDEAU DE COMMANDE

Pour éviter de modifier une sélection, notamment lors du nettoyage de la surface vitrocéramique, et pour la sécurité des enfants, le bandeau de commande (à l'exception de la touche marche/arrêt « 0/1 ») peut être verrouillé.

Verrouiller la table

Action	Bandeau de commande	Afficheur
Allumer la table	Appuyez sur la touche « 0/1 »	Un signal sonore retentit et « __ » s'affiche
Verrouiller la table	Appuyez sur la touche ©	« Lo »
Allumer la table	Appuyez sur la touche « 0/1 »	« Lo »

Action	Bandeau de commande	Afficheur
Déverrouiller la table	Appuyez et maintenez enforcée la touche	« 0 » ou « H » sur les afficheurs

PROTECTION CONTRE LA SURCHAUFFE

Votre appareil est équipé d'un système de protection contre la surchauffe :

• En cas de surchauffe, l'appareil s'éteint automatiquement.
• Si vous oubliez d'éteindre une zone de cuisson, l'appareil s'éteint automatiquement au bout d'une certaine durée:

Niveau de puissance	1	2	3	4	5	6	7	8	9
Durée max. de fonctionnement	8h	8h	8h	4h	4h	4h	2h	2h	2h

CONSEILS DE CUISSON

QUALITÉ DES CASSEROLES

Matériaux adaptations	Matériaux non adaptations
Acier, acier émaille, fonte, inox à fond ferromagnétique, aluminium à fond ferromagnétique.	Aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, céramique, porcelainaine.

Les fabricants spécifient si leurs produits sont compatibles avec l'induction.

Pour vérifier si des casseroles sont compatibles :

• Versez un peu d'eau dans une casserole. Allumez la table de cuisson (touché « 0/1 »). Placez la casserole sur l'un des foyers et Sélectionnez la puissance « 9 ». L'eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

ATTENTION : Nous déconseillons fortement l'usage d'accessoires amovibles intermédiaires entre la table à induction et la casserole. Risque de brûlure et de détérioration de la table !

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent enaucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.

DIMENSION DES CASSEROLES

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante (reportez-vous au paragraphe « CARACTERISTIQUES TECHNIQUES »).

Afin d'obtenir un rendement maximum, placez la casserole au centre de la zone de cuisson.

EXEMPLES DE RÉGLAGE DES PUISSANCES DE CUISSON

Les informations ci-dessous sont données à titre indicatif.

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gélatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poissons, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes,pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie,œufs, saucissesGoulasch, roulades, tripes
7 à 8	CuireFIRE	Pommes de terre, beignets, galettes
9	FirePorter à ébullition	Steaks, omelettesEau

Laissez refroidir la table de cuisson avant de procéder à son nettoyage pour éviter les risques de brûlures.

• Nettoyez immédiatement les débordements de liquide et notamment les alimentés à haute teneur en sucre ou les éclaboussures de sucre pour éviter qu'ils ne brûlent sur la surface vitrocéramique.
• Retirez les résidus carbonisés à l'aide d'un racloir et de produits de nettoyage spécifique.
  Pour nettoyer voire table de cuisson vitrocéramique, utilisez une éponge douce et de l'eau additionnée de produit vaiselle ou un produit du commerce conseillé pour la vitrocéramique.
• Séchez l'appareil avec un chiffon doux et propre.
• Ne nettoyez jamais votre table de cuisson au moyen d'un apparéil de nettoyage à pression ou à vapeur.
• N'utilisez pas d'objets qui risqueraient de rayer la vitrocéramique (tehs que tampon abrasif ou pointe de couteau...).
• N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.

GUIDE DE DÉPANNAGE

La table de cuisson ou les zones de cuisson ne fonctionne(nt) pas :

La table est mal connectee au réseau électrique.
Le fusible de protection a sauté.
Vérifiez si le verrouillage n'est pas activé.
- Les touches sensitives sont couvertes d'eau ou de graisse.
Un objet est posé sur les touches sensitives.

Le récipient nechauffe pas.

La zone de cuisson ne déetecte pas le récipient. Vérifiez que le récipient est adapté à la cuisson par induction et/ou à la taille de la zone de cuisson.

Les reçipients émettent des craquements ou des vibrations pendant la cuisson.

Ceci est normal. Les craquements et vibrations sont provoqués par les différentes couches de métal générées dans vos recipients.

La table de cuisson émet un « ronronnement » lorsque le niveau de puissance est régèle au maximum.

Ceci est normal et est lié à la technologie de chauffe par induction. Le bruit devrait s'atténuer et/ou disparaître en baissant le niveau de puissance.

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• Ceci n'est pas un defaulted, le ventilateur continue de protégger l'électronique de l'appareil.
  La soufflerie s'arrête automatiquement.

L'une des zones ou l'ensemble du plan de cuisson s'arrête :

• Le déclenchement de sécurité a fonctionné. Celui-ci s'actionne dans le cas où vous avez oublé de couper une des zones de chauffe. Il s'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes.
  Une des casseroles est vide et son fond a surchauffé.
  La table dispose d'un dispositif de réduction automatique du niveau de puissance et de coupure automatique en cas de surchauffe.

Le symbole « U » s'affiche :

Il n'y a pas de recipient sur la zone de cuisson.
Le récipient utilisé n'est pas compatible avec l'induction.
Le diamètre du fond du récipient est trop petit par rapport à la zone de cuisson.

Le symbole « Lo » s'affiche :

Le bandeau de commande est verrouillé.

Reportez-vous au paragraphe « Verrouillage/Déverrouillage du bandeau de commande »

CODES ERREURS

Le message d'erreur « E1/E2 » s'affiche :

Problème d'alimentation électrique. Éteignez la table de cuisson et vérifiez votre installation électrique.

Le message d'erreur « E3/E4 » s'affiche :

Problème de température anormale. Vérifiez que le réseau est adapté à la ciisson par induction.

Le message d'erreur « E5/E6 » s'affiche :

Problème de surchauffe. Éteignez la table de cuisson et laissez-la refroidir avant de l'allumer à nouveau.

Le message d'erreur « F3/F8/F8/FE » s'affiche :

Capteur de température défaillant. Contactez le service après-vente de votre magasin revendeur.

Toutes les informations, dessins, croquis et images dans ce document relevant de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se reserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelque moyen que ce soit, sera jugée et considérée comme une contrefaison.

Ce symbole apposé sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et électroniques (DEEE). Cet apparéil ne peut donc en aucun cas être traité comme un déchet menager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (décheterie) et les distributeurs. En orientant votre apparéil en fin de vie vers sa filière de recyclage, vous contribuez à protégger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

Conditions de garantie :

Ce produit est garanti contre toute défaillance résultat d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultat d'une mauvaise installation, d'une'utilisation incorrecte, ou de l'usure normale du produit. La durée de garantie est spécifiée sur la facture d'achat.

Faites un geste ecocitoyen. Recyclez ce produit en fin e vie.

Sourcing & Creation

21, avenue de l'Harmonie

59650 VILLENEUVE D'ASCQ CEDEX

Fabrique en R.P.C.

Art. 8000608

Réf. TVI L41
