MODE D'EMPLOI WTW8500BW WHIRLPOOL

Outillage et pièces 12 Exigences d’emplacement 13 Système de vidange 14 Spécifications électriques 15

INSTRUCTIONS D’INSTALLATION15

Retrait de la base d’expédition et de l’emballage en anneau 16 Raccordement du tuyau de vidange 16 Raccordement des tuyaux d’alimentation 17 Mise à niveau de la laveuse 18

Numéro du modèle :_________________________________

Serial number:____________________________________

Numéro de série :___________________________________

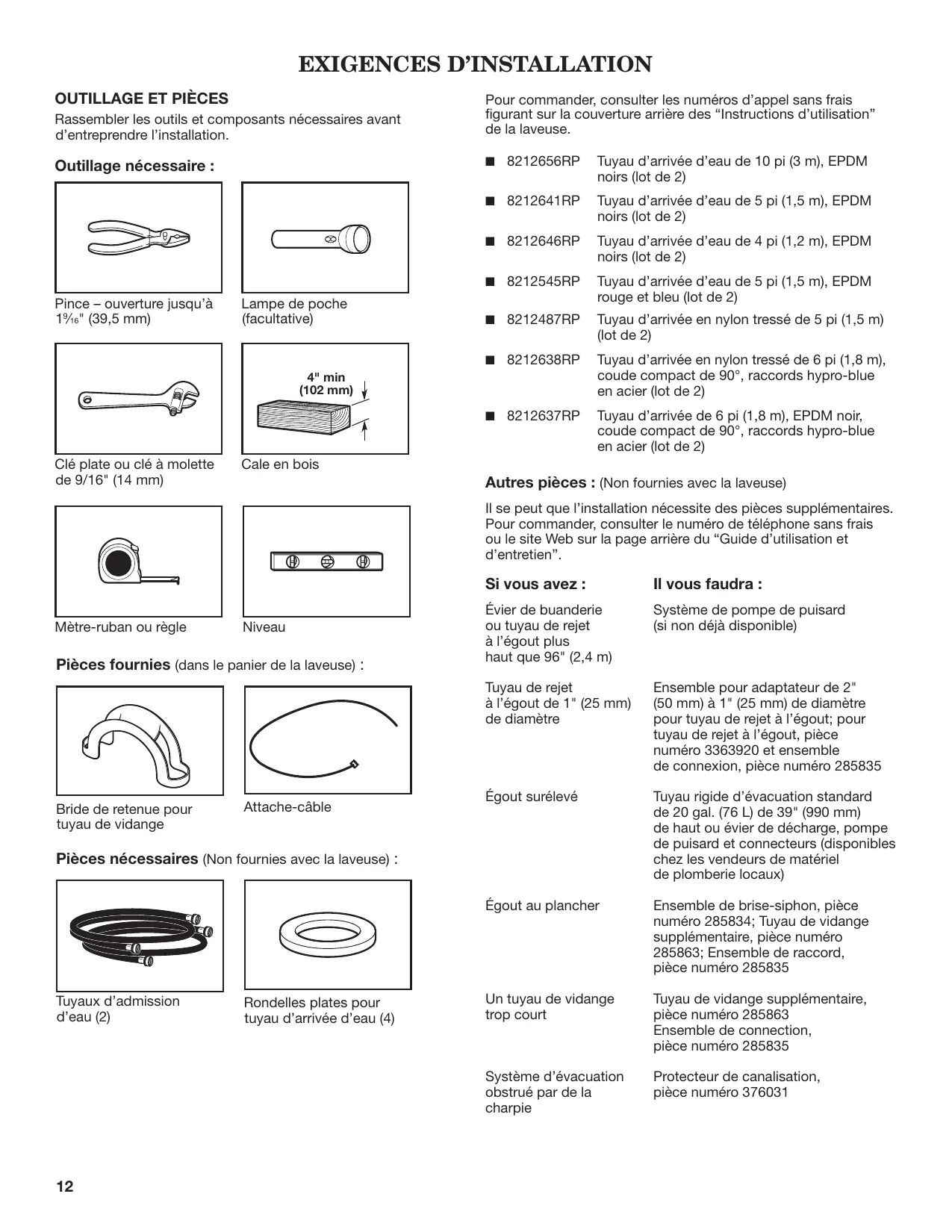

EXIGENCES D’INSTALLATION OUTILLAGE ET PIÈCES Rassembler les outils et composants nécessaires avant d’entreprendre l’installation.

Pour commander, consulter les numéros d’appel sans frais figurant sur la couverture arrière des “Instructions d’utilisation” de la laveuse.

Outillage nécessaire :

■■ 8212656RP Tuyau d’arrivée d’eau de 10 pi (3 m), EPDM

■■ 8212641RP Tuyau d’arrivée d’eau de 5 pi (1,5 m), EPDM

■■ 8212646RP Tuyau d’arrivée d’eau de 4 pi (1,2 m), EPDM

■■ 8212545RP Tuyau d’arrivée d’eau de 5 pi (1,5 m), EPDM Pince – ouverture jusqu’à 19⁄16" (39,5 mm)

Lampe de poche (facultative)

rouge et bleu (lot de 2)

■■ 8212487RP Tuyau d’arrivée en nylon tressé de 5 pi (1,5 m)

■■ 8212638RP Tuyau d’arrivée en nylon tressé de 6 pi (1,8 m), 4" min (102 mm)

coude compact de 90°, raccords hypro-blue en acier (lot de 2)

■■ 8212637RP Tuyau d’arrivée de 6 pi (1,8 m), EPDM noir,

coude compact de 90°, raccords hypro-blue en acier (lot de 2)

Clé plate ou clé à molette de 9/16" (14 mm)

Autres pièces : (Non fournies avec la laveuse) Il se peut que l’installation nécessite des pièces supplémentaires. Pour commander, consulter le numéro de téléphone sans frais ou le site Web sur la page arrière du “Guide d’utilisation et d’entretien”.

Mètre-ruban ou règle

Pièces fournies (dans le panier de la laveuse) :

Bride de retenue pour tuyau de vidange

Pièces nécessaires (Non fournies avec la laveuse) :

Évier de buanderie ou tuyau de rejet à l’égout plus haut que 96" (2,4 m)

Système de pompe de puisard (si non déjà disponible)

Tuyau de rejet à l’égout de 1" (25 mm) de diamètre

Ensemble pour adaptateur de 2" (50 mm) à 1" (25 mm) de diamètre pour tuyau de rejet à l’égout; pour tuyau de rejet à l’égout, pièce numéro 3363920 et ensemble de connexion, pièce numéro 285835

Égout surélevé Tuyau rigide d’évacuation standard

de 20 gal. (76 L) de 39" (990 mm)

de haut ou évier de décharge, pompe

de puisard et connecteurs (disponibles

chez les vendeurs de matériel de plomberie locaux) Égout au plancher Ensemble de brise-siphon, pièce

numéro 285834; Tuyau de vidange

supplémentaire, pièce numéro

285863; Ensemble de raccord, pièce numéro 285835

Tuyaux d’admission d’eau (2)

Rondelles plates pour tuyau d’arrivée d’eau (4)

Un tuyau de vidange Tuyau de vidange supplémentaire, trop court pièce numéro 285863 Ensemble de connection, pièce numéro 285835 Système d’évacuation obstrué par de la charpie

Protecteur de canalisation, pièce numéro 376031

EXIGENCES D’EMPLACEMENT Le choix d’un emplacement approprié pour la laveuse en améliore le rendement et réduit au minimum le bruit et le “déplacement” possible de la laveuse. La laveuse peut être installée dans un sous-sol, une salle de buanderie, un placard ou un encastrement.

Espacement pour une installation dans un encastrement ou dans un placard Toutes les dimensions indiquent le dégagement autorisé, avec un dégagement testé de 0" (0 mm) de chaque côté. ■■ Prévoir davantage d’espace pour faciliter l’installation et l’entretien. ■■ Des espaces supplémentaires peuvent être requis pour les moulures de porte et de plancher et pour les plinthes. ■■ Un espace supplémentaire doit être envisagé de tous les côtés de la laveuse afin de réduire le transfert de bruit. ■■ Pour une installation dans un placard avec porte, on doit prévoir des ouvertures minimums d’entrée d’air en haut et en bas de la porte. Les portes à claire-voie offrant des ouvertures équivalentes de passage de l’air sont acceptables. ■■ Il faut aussi prendre en compte l’espace requis entre les appareils voisins. 3"* (76 mm)

Il vous faudra : ■■ Un chauffe-eau réglé pour fournir de l’eau à 120°F (49°C) à la laveuse. ■■ Une prise électrique reliée à la terre située à 4 pi (1,2 m) maximum de l’emplacement de la prise du cordon électrique se trouvant à l’arrière de la laveuse. Voir “Spécifications électriques”. ■■ Des robinets d’eau chaude et d’eau froide situés à 3 pi (900 mm) maximum des valves de remplissage d’eau chaude et d’eau froide, et une pression d’eau de 20–100 lb-po2 (138–690 kPa) pour une performance optimale. ■■ Un plancher de niveau avec une pente maximale de 1" (25 mm) sous l’ensemble de la laveuse. L’installation de la laveuse sur de la moquette ou un tapis n’est pas recommandée. ■■ Un plancher robuste pour supporter la laveuse avec un poids total (laveuse, eau et charge) de 315 lb (143 kg). IMPORTANT : Ne pas installer, remiser ou faire fonctionner la laveuse à un emplacement où elle sera exposée à de l’eau, des intempéries ou à des températures inférieures à 32° F (0° C). Une certaine quantité d’eau peut rester dans la laveuse et causer des dommages à des températures basses. Consulter le “Guide d’utilisation et d’entretien” pour plus d’informations sur l’hivérisation. C’est à l’utilisateur qu’incombe la responsabilité de réaliser une installation correcte.

SYSTÈME DE VIDANGE Le système de vidange de la laveuse peut être installé à l’aide d’un conduit d’évacuation au plancher, un tuyau de rejet à l’égout au plancher ou mural ou un évier de buanderie. Sélectionner la méthode à utiliser.

Système de vidange au plancher

Système de vidange avec tuyau de rejet à l’égout au plancher

Diamètre minimal pour un tuyau de rejet à l’égout : 2" (51 mm). Capacité minimale d’acheminement : 17 gal. (64 L) par minute. Le sommet du tuyau de rejet à l’égout doit avoir une hauteur d’au moins 39" (990 mm); ne pas l’installer à plus de 96" (2,4 m) du fond de la laveuse. Si on doit l’installer à plus de 96" (2,4 m) de hauteur, un système de pompe de puisard est nécessaire.

Le système de vidange au plancher nécessite un ensemble de brise-siphon (pièce numéro 285834), deux ensembles de connection (pièce numéro 285835), et un tuyau de vidange supplémentaire (pièce numéro 285863) qui peuvent être achetés séparément. Pour commander, consulter les numéros d’appel sans frais figurant dans les “Instructions d’utilisation” de la laveuse. Dimension minimale pour le brise-siphon : 28" (710 mm) à partir du fond de la laveuse. (Des tuyaux supplémentaires peuvent être requis).

Système de vidange dans un évier de buanderie Système de vidange avec tuyau de rejet à l’égout mural

41/2" (114 mm) 41/2" (114 mm)

Voir les exigences pour le système de vidange avec tuyau de rejet à l’égout au plancher.

30" 39" (762 (990 mm)

Capacité minimale : 20 gal. (76 L). Le sommet de l’évier de buanderie doit se trouver à au moins 39" (990 mm) du plancher; ne pas l’installer à plus de 96" (2,4 m) du fond de la laveuse. IMPORTANT : Pour éviter un effet de siphon, ne pas introduire plus de 41⁄2" (114 mm) de tuyau de vidange à l’intérieur du tuyau de rejet à l’égout ou sous la partie supérieure d’évier de buanderie. Immobiliser le tuyau de vidange avec un attache-câble.

SPÉCIFICATIONS ÉLECTRIQUES

■■ Une alimentation de 120 volts, 60 Hz, CA seulement,

de 15 ou 20 ampères, protégée par un fusible est requise. On recommande d’utiliser un fusible ou un disjoncteur temporisé ainsi qu’un circuit distinct pour cette laveuse.

■■ Cette laveuse comporte un cordon d’alimentation électrique

à trois broches pour liaison à la terre.

■■ Pour minimiser les risques de choc électrique, on doit

brancher le cordon sur une prise de courant de configuration correspondante, à 3 alvéoles, reliée à la terre et installée conformément aux codes et règlements locaux. Si une prise de courant de configuration correspondante n’est pas disponible, le client a la responsabilité et l’obligation de faire installer par un électricien qualifié une prise de courant correctement reliée à la terre.

■■ Si les codes le permettent et si l’on utilise un conducteur

INSTRUCTIONS D’INSTALLATION

distinct de liaison à la terre, il est recommandé qu’un électricien qualifié vérifie la qualité de la liaison à la terre.

■■ Ne pas utiliser une tuyauterie de gaz pour le raccordement

■■ En cas de doute quant à la qualité de la liaison à la terre

de la laveuse, consulter un électricien qualifié.

■■ Ne pas installer un fusible dans le conducteur neutre

ou le circuit de liaison à la terre.

Avant de commencer : Retirer le matériel d’expédition. Il est nécessaire de retirer tout le matériel d’expédition pour un fonctionnement correct et pour éviter que la laveuse ne fasse trop de bruit. REMARQUE : Pour éviter d’endommager le plancher durant l’installation, installer la laveuse sur un carton avant de la déplacer sur le sol. IMPORTANT : ■■ Vérifier que la base d’expédition en mousse a été retirée de la partie inférieure de la laveuse tel qu’indiqué dans “Retrait de la base d’expédition et de l’emballage en anneau”. ■■ Si la base d’expédition en mousse n’a pas été retirée,

vérifier que le couvercle est bien immobilisé avec du ruban adhésif avant de faire reposer la laveuse sur sa partie arrière.

■■ Le retrait de la base d’expédition en mousse

est nécessaire au bon fonctionnement de l’appareil.

RETRAIT DE LA BASE D’EXPÉDITION ET DE L’EMBALLAGE EN ANNEAU

2. Raccordement de la bride

de retenue pour tuyau de vidange

1. Retrait de la base d’expédition et de l’emballage en anneau

Placer des supports de carton de la boîte d’emballage en carton sur le sol derrière la laveuse. Fixer le couvercle avec du ruban adhésif. À l’aide de deux personnes ou plus, incliner la laveuse sur sa partie arrière et la placer sur les supports de carton. Ôter la base d’expédition en mousse. Remettre ensuite la laveuse debout et retirer le ruban adhésif du couvercle de façon à pouvoir ouvrir le couvercle et retirer l’emballage en anneau de la cuve de la laveuse. REMARQUE : Conserver l’anneau de l’emballage en mousse en cas de déplacement ultérieur de la laveuse.

RACCORDEMENT DU TUYAU DE VIDANGE IMPORTANT : Un bon raccordement du tuyau d’évacuation

permet d’éviter les fuites d’eau et les dommages au plancher. Le tuyau de vidange est connecté à la laveuse et est remisé à l’intérieur de la caisse de la laveuse.

Pour un système d’évacuation par l’évier de buanderie ou le tuyau rigide de rejet à l’égout, fixer le support de fixation pour tuyau d’évacuation. Pour un système d’évacuation au plancher, ne pas installer le support de fixation pour tuyau d’évacuation. Des pièces supplémentaires avec des directives distinctes seront peut-être nécessaires. Voir “Outils et pièces” pour déterminer les outils nécessaires. Introduire le tuyau d’évacuation dans l’une des extrémités du support. Replier le tuyau et l’introduire dans l’autre côté en fixant le support sur les parties lisses du tuyau. Le tuyau doit être étiré de 4,5" (114 mm) au-delà du support.

3. Placer le tuyau de vidange dans le tuyau de rejet à l’égout

1. Libérer le tuyau de vidange de la caisse de la laveuse

Placer le tuyau dans le tuyau de rejet à l’égout (illustré à l’image) ou par-dessus le côté de l’évier de buanderie.

IMPORTANT : Pour empêcher l’eau de vidange de refluer dans la laveuse : ■■ Ne pas forcer l’excédent du tuyau de vidange dans le tuyau rigide de rejet à l’égout. Le tuyau doit être bien immobilisé, tout en permettant le passage d’air. ■■ Ne pas mettre l’excédent du tuyau de vidange dans

le fond de l’évier de buanderie.

Libérer doucement le tuyau de vidange de la caisse de la laveuse jusqu’à ce que l’extrémité émerge. IMPORTANT : Ne pas forcer l’excédent du tuyau de vidange dans l’arrière de la laveuse.

RACCORDEMENT DES TUYAUX D’ALIMENTATION

Purger les canalisations d’eau

1. Insérer les rondelles plates neuves

A B A. Raccord B. Rondelle

IMPORTANT : Pour éviter des fuites, vérifier que

les tuyaux d’arrivée d’eau ont les rondelles plates aux deux extrémités. La laveuse doit être raccordée aux robinets d’eau à l’aide des nouveaux tuyaux d’arrivée d’eau avec les rondelles plates (non fournis). Ne pas utiliser de tuyaux usagés. Ne pas utiliser de tuyaux sans rondelles.

2. Connecter les tuyaux d’arrivée d’eau aux robinets

S’assurer que le panier de la laveuse est vide. Fixer le tuyau dont l’étiquette porte la mention “hot” (chaud) au robinet d’eau chaude. Visser le raccord à la main pour qu’il repose sur la rondelle. Serrer les raccords de deux tiers de tour supplémentaires à l’aide d’une pince. Répéter cette étape avec le tuyau portant la mention “cold” (froide) pour le robinet d’eau froide. Les deux tuyaux doivent être raccordés pour que la laveuse fonctionne correctement. IMPORTANT : Ne pas serrer excessivement ni utiliser de ruban adhésif ou de dispositifs d’étanchéité lors de la fixation des robinets ou de la laveuse. Cela pourrait entraîner des dommages. CONSEIL UTILE : Repérer quel tuyau est raccordé à l’eau chaude pour permettre une fixation correcte des tuyaux à la laveuse.

Faire couler de l’eau dans les tuyaux de l’évier de buanderie, le tuyau rigide de rejet à l’égout ou le seau pendant quelques secondes pour éviter toute obstruction. On doit laisser couler l’eau jusqu’à ce qu’elle soit limpide. Vérifier la température de l’eau pour s’assurer que le tuyau d’eau chaude est connecté au robinet d’eau chaude et que le tuyau d’eau froide est connecté au robinet d’eau froide.

les tuyaux d’arrivée d’eau à la laveuse

Fixer le tuyau d’eau chaude au robinet d’arrivée d’eau chaude. Visser le raccord à la main jusqu’à ce qu’il soit bien serré. Serrer les raccords de deux tiers de tour supplémentaires à l’aide d’une pince. Répéter pour le robinet d’eau froide. Les deux tuyaux doivent être raccordés pour que la laveuse fonctionne correctement. IMPORTANT : Ne pas serrer excessivement ni utiliser de ruban adhésif ou de dispositifs d’étanchéité lors de la fixation des robinets ou de la laveuse. Cela pourrait entraîner des dommages. REMARQUE : Pour réduire le risque de défaillance des tuyaux, remplacer les tuyaux tous les 5 ans. Inscrire la date d’installation ou de remplacement des tuyaux pour référence ultérieure. ■■ Inspecter périodiquement les tuyaux et les remplacer en cas de renflement, de déformation, de coupure, d’usure ou si une fuite se manifeste.

MISE À NIVEAU DE LA LAVEUSE

5. Vérifier l’absence de fuites

IMPORTANT : L’établissement correct de l’aplomb

de la laveuse permet de réduire un niveau sonore et des vibrations excessifs.

1. Déplacer la laveuse à son emplacement final

Ouvrir les deux robinets pour vérifier l’absence de fuite au niveau du robinet et du raccordement des rondelles. Une petite quantité d’eau peut entrer dans la laveuse. Vous effectuerez une vidange lors d’une étape ultérieure.

6. Immobiliser le tuyau de vidange Évier de buanderie

Tuyau rigide de rejet à l’égout

Déplacer la laveuse à son emplacement final. Pousser la laveuse d’avant en arrière pour vérifier que les quatre pieds sont stables et en contact ferme avec le plancher. Si la laveuse bascule, de petits réglages seront peut-être nécessaires pour mettre la laveuse d’aplomb sur le plancher.

2. Vérifier le bon aplomb

Placer le niveau à cet endroit

A A A Fixer le tuyau d’évacuation au pied de l’évier de buanderie, au tuyau rigide de rejet à l’égout ou aux tuyaux d’arrivée d’eau pour le tuyau de rejet à l’égout mural avec l’attache-câble (A). Ceci aidera à réduire le risque d’éclaboussement d’eau sur le plancher.

Placer le niveau à cet endroit

Vérifier le bon aplomb de la laveuse. Placer d’abord un niveau sur le couvercle près de la console. Puis, placer le niveau sur le côté de la laveuse dans l’espace situé entre la partie supérieure de la laveuse et la caisse.

D’APLOMB Pas d’aplomb

3. Ajuster les pieds de nivellement

Contre-écrou Jam nut

Si la laveuse n’est pas d’aplomb, utiliser une clé plate ou une clé à molette de 9/16" ou 14 mm pour tourner les contre-écrous dans le sens horaire jusqu’à ce qu’ils se trouvent à environ 1/2" (13 mm) de la caisse de la laveuse. Tourner ensuite le pied de nivellement dans le sens horaire pour abaisser la laveuse ou antihoraire pour la soulever. Contrôler à nouveau l’aplomb de la laveuse et répéter au besoin.

5. Brancher l’appareil sur une prise à 3 alvéoles reliée à la terre

CONSEIL UTILE : Il serait judicieux de soulever l’avant de la laveuse d’environ 4" (102 mm) à l’aide d’une cale en bois ou d’un objet similaire qui soutiendra le poids de la laveuse.

4. Serrer les pieds de nivellement

Contre-écrou Jam nut

Une fois l’aplomb de la laveuse établi, utiliser une clé plate ou une clé à molette de 9/16" ou 14 mm pour tourner les contre-écrous sur les pieds de nivellement dans le sens anti-horaire et les serrer fermement contre la caisse de la laveuse. CONSEIL UTILE : Il serait judicieux d’étayer la laveuse à l’aide d’une cale en bois.

LISTE DE VÉRIFICATION POUR INSTALLATION TERMINÉE ■■ Consulter les spécifications électriques. S’assurer de

disposer d’une source d’électricité appropriée, et d’une liaison à la terre conforme à la méthode recommandée. Voir “Spécifications électriques”.

■■ Vérifier que toutes les pièces sont maintenant installées.

S’il reste une pièce, passer en revue les différentes étapes pour découvrir laquelle aurait été oubliée.

■■ Vérifier la présence de tous les outils. ■■ Conserver l’anneau de l’emballage en mousse de la cuve

en cas de réinstallation ultérieure de la laveuse. Éliminer/ recycler tous les matériaux d’emballage.

■■ Vérifier que les robinets d’eau sont tous les deux ouverts. ■■ Vérifier qu’il n’y a pas de fuite autour des robinets et des

tuyaux d’arrivée d’eau.

■■ Ôter la pellicule protectrice de la console et tout ruban

adhésif resté sur la laveuse.

■■ Vérifier que la laveuse est branchée sur une prise

de courant à 3 alvéoles reliée à la terre.

■■ Lire la section “Utilisation de la laveuse” dans le “Guide

d’utilisation et d’entretien”.

■■ Pour tester et nettoyer votre laveuse, mesurer la moitié

de la quantité normale recommandée de détergent Haute Efficacité (HE) en poudre ou liquide pour une charge de taille moyenne et la verser dans le distributeur de détergent. Fermer le couvercle. Appuyer sur POWER (mise sous tension). Sélectionner un programme normal et appuyer sur START (mise en marche). Laisser un programme complet s’effectuer.

W10410358C W10410359C-SP
