Type de produit	Piédestal pour laveuse/sécheuse
Marque	Whirlpool
Modèle	LAB0050PQ
Hauteur (approx.)	35,6 cm (14 po)
Largeur et profondeur	Adaptées aux laveuses/sécheuses standard
Poids (approx.)	15 kg
Matériau principal	Acier
Couleur	Blanc
Charge maximale supportée	124,7 kg (275 lb)
Alimentation électrique	Aucune (piédestal passif)
Fonction principale	Surélève l'appareil pour faciliter l'accès et réduire les efforts
Sécurité - Brides de montage	4 brides pour fixer solidement la laveuse/sécheuse
Sécurité - Pieds réglables	4 pieds avec embouts caoutchouc et écrous de blocage
Installation - Outillage nécessaire	Clés de 11 mm et 14 mm, niveau à bulle
Installation - Pièces fournies	Piédestal, brides (4), boulons (4), écrous (4), pieds (4), écrous de blocage (4)
Installation - Garage	Nécessite une surélévation supplémentaire de 15,2 cm pour atteindre 46 cm du sol
Entretien et nettoyage	Nettoyer avec un chiffon humide et un détergent doux
Pièces détachées disponibles	Boulons, écrous, brides, pieds (références en manuel)
Réparabilité	Remplacement simple des pièces sans soudure
Garantie	Consulter la garantie du produit principal

FOIRE AUX QUESTIONS - LAB0050PQ WHIRLPOOL

Quels outils sont nécessaires pour installer le piédestal ?

Vous aurez besoin d'une clé de 7/16" (11 mm) pour les écrous indesserrables, d'une clé plate de 9/16" (14 mm) pour les écrous de blocage, et d'un niveau à bulle.

Le piédestal peut-il être utilisé dans un garage ?

Oui, mais la sécheuse doit être à au moins 46 cm (18 po) au-dessus du sol. Si le piédestal seul ne suffit pas, ajoutez un élévateur d'au moins 15,2 cm (6 po) capable de supporter 124,7 kg.

Quel poids maximum le piédestal peut-il supporter ?

Le piédestal supporte jusqu'à 124,7 kg (275 lb), ce qui correspond au poids d'une laveuse ou sécheuse standard.

Comment fixer la laveuse/sécheuse sur le piédestal ?

Utilisez les brides de montage fournies : glissez chaque bride sur un pied de l'appareil, puis insérez un boulon de carrosserie à travers la bride et le piédestal, et serrez avec un écrou indesserrable.

Comment mettre à niveau le piédestal ?

Placez un niveau sur le piédestal et ajustez les quatre pieds en les vissant ou dévissant. Une fois de niveau, serrez les écrous de blocage contre les cornières à l'aide d'une clé de 14 mm.

Puis-je installer le piédestal seul ?

Non, l'installation nécessite au moins deux personnes en raison du poids excessif. Déplacer la laveuse ou sécheuse seul peut causer des blessures.

Le piédestal dispose-t-il d'un tiroir de rangement ?

Non, ce modèle est un piédestal simple (sans tiroir) conçu uniquement pour surélever l'appareil.

Comment nettoyer le piédestal ?

Utilisez un chiffon humide avec un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface peinte.

Quels sont les risques de sécurité à respecter ?

Gardez les matières inflammables comme l'essence loin de la sécheuse. Assurez-vous que l'appareil est solidement fixé avec les brides pour éviter tout basculement.

Les pièces de fixation sont-elles incluses ?

Oui, le piédestal est livré avec 4 brides de montage, 4 boulons de carrosserie, 4 écrous indesserrables, 4 pieds et 4 écrous de blocage.

MODE D'EMPLOI LAB0050PQ WHIRLPOOL

Pour utilisation avec le modèle LAB0050PQ

PEDESTAL SAFETY 1

INSTALLATION REQUIREMENTS 2

Outils et pièces 2

Outilage et pièces. 4

Exigences d'emplacement. 4

Avant l'installation du piédestal 5

Instructions d'installation 5

Installation du piédestal 5

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire plusieurs fois tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage et pièces

S'assurer d'avoir tout le nécessaire pour une installation convenable.

Outillage nécessaire

Clé de 7 / 16 (11 mm) (pour l'érou indesserrable de la bride) Clé plate de %e" (14 mm) (pour l'écrou de blocage du pied) Niveau

Pièces fournies

Retirer les pièces de l'emballage. Vérifier la présence de toutes les pièces.

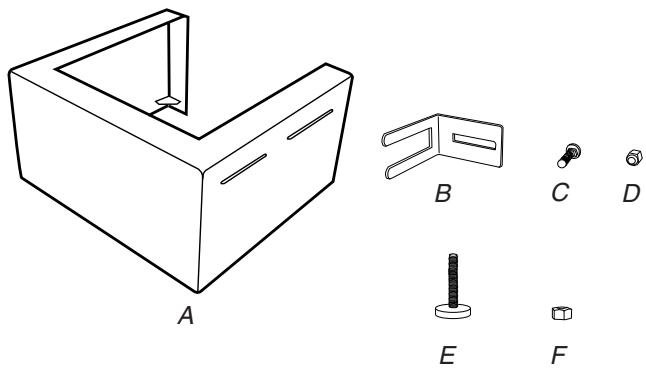

A. Pédestal métallique B. Brides de montage (4) C. Boulons de carrosserie (4) D. Écrous indesserrables (4) E. Pieds avec embouts en caoutchouc (4) F. Écrous de blocage (4)

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l'essence, loin de la sécheuse.

Placer la sécheuse au moins 46 cm (18 po) au-dessus du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut causer un décès, une Explosion ou un incendie.

Si la sécheuse et l'ensemble du piédestal sont installés dans un garage, il est nécessaire d'ajouter 6" (15,2 cm) sous le piédestal afin que la sécheuse soit à 18" (46 cm) au-dessus du plancher du garage. Un élévateur séparé, capable de supporter au moins 275 lb (124,7 kg), peut être nécessaire. L'ensemble du piédestal doit reposer complètement sur l'élevateur.

Avant l'installation du piédestal

IMPORTANT: Si la sécheuse et la laveuse ont déjà été installées, elles doivent être désinstallées.

Si l'on a besoin de désinstaller la laveuse ou la sécheuse, voir les Instructions d'installation fournies avec l'appareil (pour les outils nécessaires).

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la laveuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Débrancher le cordon d'alimentation électrique.
2. Fermer les robinets d'eau chaude et d'eau froide.
3. Desserrer lentement les tuyaux de replissage sur les robinets pour relâcher la pression d'eau. Utiliser une éponge ou un essuie-tout pour absorber l'eau qui s'est déversée.
4. Éloigner la laveuse du mur pour pouvoir placer le piédestal à son emplacement final.

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Débrancher la sécheuse ou déconnecter la source de courant électrique.
2. Éloigner suffisamment la séchuse du mur pour pouvoir desserrer la bride du conduit de décharge. Desserrer la bride et retirer lentement le conduit d'évacuation de la bouche de décharge de la séchuse.
3. Éloigner la séchuse du mur pour pouvoir placer le piédestal à son emplacement final.

Installation du piédestal

Suivre ces instructions pour installer le piedestal sous une laveuse ou une séchuse.

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le piedestal.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

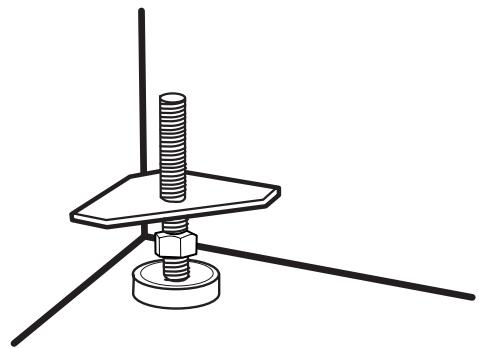

1. Pour installer une laveuse/sechuse sur le piedestal, commencer par visser un écrou de blocage sur chaque pied. Visser chaque écrou de blocage jusqu'à la base en caoutchouc du pied.
2. Lorsque les 4 écrous de blocage sont en place sur les pieds, visser un pied sur chaque cornière triangulaire du piédestal. Ajuster les pieds pour que les supports de caoutchouc se trouvent juste en dessous de la partie inférieure du piédestal etMaintiennent le piédestal à au moins 1 / 8" (3,175 mm) audessus du plancher.

REMARQUE : Pour une meilleure stabilité, ne pas élever la partie inférieure du piédestal plus que la hauteur nécessaire pour dégager le plancher sur les quatre côtés.

1. Installer le piédestal à son emplacement final.
2. Placer un niveau sur le piédestal pour contrôler l'aplomb d'avant en arrière et latéra
3. Une fois qu'il est d'aplomb, utiliser une clé plate de 916'' (14 mm) pour visser chaque écrou de blocage jusqu'à la partie inférieure de chaque cornière triangulaire. Serrer jusqu'à atteoir le blocage des composants.

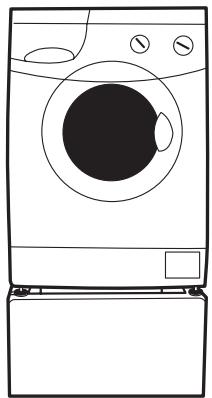

4. Placer la laveuse/sécheuse sur le piédestal tel qu'indiqué. Les bords avant et latéraux doivent être alignés.

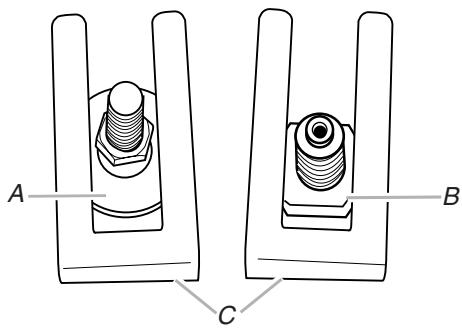

1. Pour installer les brides, faire glisser l'extrémité ouverte de la bride sur l'un des pieds de la laveuse/sécheuse. Centrer les deux broches de la bride sur la partie supérieure du pied. Répéter cette étape avec les trois autres brides et pieds. Utiliser une bride pour chacun des quatre pieds afin de fixer solidement la laveuse/sécheuse sur le piédestal.

A. Pied de la laveuse B. Pied de la sécheuse C. Bride d'arrimage

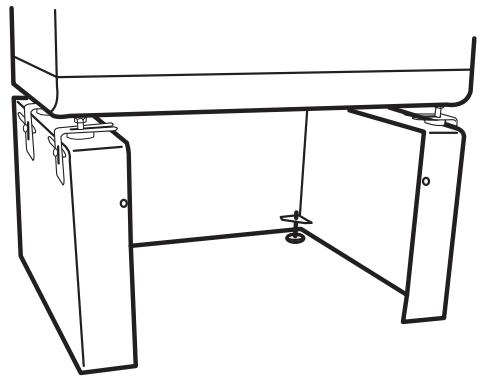

1. Faire glisser les brides vers le haut pour les placer contre le côté du piedestal.
2. Insérer le boulon de carrosserie à travers la fente sur la bride de montage et le piédestal. Répéter cette étape pour les autres brides. Fixer l'écrou indesserrable sur tous les boulons de carrosserie. Utiliser une clé de 7/16 (11 mm) pour serrer complètement les écrous indesserrables.

1. Lorsque la laveuse/sécheuse est solidement fixée sur le piédestal, faire glisser la laveuse/sécheuse et le piédestal à leur emplacement final.
2. Placer un niveau sur la partie supérieure de la laveuse/séchuse et contrôlez l'aplomb d'avant en arrière et latéralement. S'il est nécessaire d'ajuster les pieds de la laveuse/séchuse pour régler l'aplomb de l'appareil sur le piédestal, les brides peuvent être temporairement desserrées.

Pour ajuster les pieds de la laveuse/sèche-linge :

• Par l'intérieur du piedestal, utiliser une clé plate de 7 / 16 " (11 mm) pour desserrer l'écrou de blocage. Ajuster les pieds de la laveuse/secheuse vers le haut ou vers le bas. Veiller à resserrer complètement les brides et les écrous de blocage après le réglage de l'aplomb de la laveuse/secheuse.
• Suivre les Instructions d'installation fournies avec l'appareil pour terminer l'installation ou la réinstallation de la laveuse ou de la sécheuse (installation ou réinstallation des tuyaux, évacuation, etc.).
