Type de produit	Piédestal pour appareil électroménager
Marque	Whirlpool
Modèle	LAB0050P
Poids	15 kg
Hauteur	39,5 cm
Largeur	68,6 cm
Profondeur	71,1 cm
Charge maximale supportée	124,7 kg (275 lb)
Matériau	Métal
Fonctions principales	Surélève la laveuse ou sécheuse, permet un dégagement de 46 cm (18 po) minimum pour garage
Installation	Nécessite deux personnes, outils : clé 7/16", clé plate 9/16", niveau
Pièces fournies	Piédestal métallique, brides de montage (4), boulons de carrosserie (4), écrous indesserrables (4), pieds avec embouts caoutchouc (4), écrous de blocage (4)
Entretien	Nettoyer avec un chiffon humide
Sécurité	Utiliser deux personnes ; ne pas surélever plus que nécessaire ; en garage, ajouter 15,2 cm supplémentaire sous le piédestal pour atteindre 46 cm de hauteur
Compatibilité	Laveuses et sécheuses Whirlpool et marques compatibles

FOIRE AUX QUESTIONS - LAB0050P WHIRLPOOL

Comment installer le piédestal sous ma laveuse ?

Pour installer le piédestal, commencez par visser un écrou de blocage sur chaque pied, puis vissez les pieds sur les cornières triangulaires. Placez le piédestal à l'emplacement final, vérifiez l'aplomb avec un niveau, et serrez les écrous de blocage. Ensuite, placez l'appareil sur le piédestal et fixez-le à l'aide des brides de montage. Consultez le manuel pour les détails.

Quels outils sont nécessaires pour l'installation ?

Les outils requis sont une clé de 7/16 po (11 mm) pour les écrous indesserrables, une clé plate de 9/16 po (14 mm) pour les écrous de blocage, et un niveau pour vérifier l'aplomb.

Puis-je installer le piédestal dans un garage ?

Oui, mais si l'ensemble (sécheuse + piédestal) est installé dans un garage, vous devez ajouter un élévateur de 15,2 cm (6 po) sous le piédestal pour que la sécheuse soit à au moins 46 cm (18 po) au-dessus du sol. L'élévateur doit supporter au moins 124,7 kg.

Le piédestal est-il compatible avec toutes les laveuses et sécheuses Whirlpool ?

Le piédestal LAB0050P est conçu pour les modèles compatibles, notamment le LAB0050PQ. Vérifiez les dimensions et les instructions d'installation fournies avec votre appareil pour confirmer la compatibilité.

Comment niveler le piédestal si le sol est inégal ?

Utilisez les pieds réglables du piédestal. Vissez ou dévissez les pieds pour ajuster la hauteur. Placez un niveau sur le piédestal et ajustez jusqu'à ce qu'il soit d'aplomb d'avant en arrière et latéralement.

Le piédestal possède-t-il un tiroir de rangement ?

Non, ce modèle de piédestal est une base métallique de surélévation sans tiroir. Il sert uniquement à surélever l'appareil et à le stabiliser.

Comment fixer solidement la laveuse sur le piédestal ?

Après avoir placé la laveuse sur le piédestal, faites glisser une bride de montage sur chaque pied de l'appareil, puis insérez un boulon de carrosserie à travers la bride et le piédestal. Fixez avec un écrou indesserrable et serrez avec une clé de 7/16 po.

Que faire si les pieds de l'appareil ne sont pas alignés avec le piédestal ?

Vous pouvez desserrer temporairement les brides et ajuster les pieds de l'appareil en les vissant ou dévissant. Utilisez une clé plate de 7/16 po pour desserrer l'écrou de blocage, ajustez, puis resserrez.

Quel poids maximum le piédestal peut-il supporter ?

Le piédestal peut supporter un poids allant jusqu'à 124,7 kg (275 lb). Assurez-vous que votre appareil ne dépasse pas cette limite.

Comment entretenir le piédestal ?

Nettoyez le piédestal avec un chiffon humide et un détergent doux si nécessaire. Séchez-le immédiatement pour éviter la corrosion. Vérifiez périodiquement le serrage des fixations.

MODE D'EMPLOI LAB0050P WHIRLPOOL

Pour utilisation avec le modèle LAB0050PQ

PEDESTAL SAFETY 1

INSTALLATION REQUIREMENTS 2

Outils et pièces 2

Outilage et pièces. 4

Exigences d'emplacement. 4

Avant l'installation du piédestal 5

Instructions d'installation 5

Installation du piédestal 5

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de lire plusieurs fois tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Averagement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Outillage et pièces

S'assurer d'avoir tout le nécessaire pour une installation convenable.

Outillage nécessaire

Clé de 7 / 16 (11 mm) (pour l'érou indesserrable de la bride) Clé plate de %e" (14 mm) (pour l'écrou de blocage du pied) Niveau

Pièces fournies

Retirer les pièces de l'emballage. Vérifier la présence de toutes les pièces.

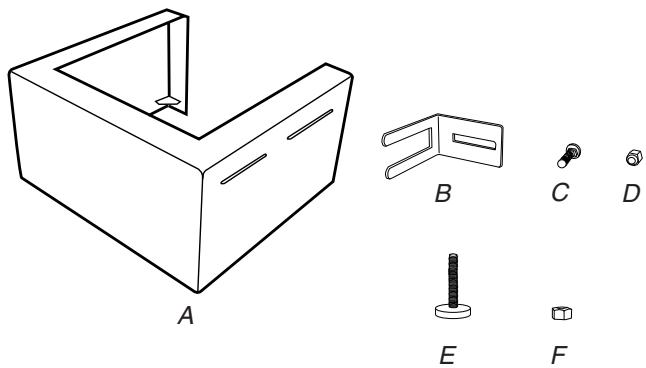

A. Pédestal métallique B. Brides de montage (4) C. Boulons de carrosserie (4) D. Écrous indesserrables (4) E. Pieds avec embouts en caoutchouc (4) F. Écrous de blocage (4)

Risque d'explosion

Garder les matières et les vapeurs inflammables, telle que l'essence, loin de la sécheuse.

Placer la sécheuse au moins 46 cm (18 po) au-dessus du plancher pour une installation dans un garage.

Le non-respect de ces instructions peut causer un décès, une Explosion ou un incendie.

Si la sécheuse et l'ensemble du piédestal sont installés dans un garage, il est nécessaire d'ajouter 6" (15,2 cm) sous le piédestal afin que la sécheuse soit à 18" (46 cm) au-dessus du plancher du garage. Un élévateur séparé, capable de supporter au moins 275 lb (124,7 kg), peut être nécessaire. L'ensemble du piédestal doit reposer complètement sur l'élevateur.

Avant l'installation du piédestal

IMPORTANT: Si la sécheuse et la laveuse ont déjà été installées, elles doivent être désinstallées.

Si l'on a besoin de désinstaller la laveuse ou la sécheuse, voir les Instructions d'installation fournies avec l'appareil (pour les outils nécessaires).

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la laveuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Débrancher le cordon d'alimentation électrique.
2. Fermer les robinets d'eau chaude et d'eau froide.
3. Desserrer lentement les tuyaux de replissage sur les robinets pour relâcher la pression d'eau. Utiliser une éponge ou un essuie-tout pour absorber l'eau qui s'est déversée.
4. Éloigner la laveuse du mur pour pouvoir placer le piédestal à son emplacement final.

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et désinstaller la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

1. Débrancher la sécheuse ou déconnecter la source de courant électrique.
2. Éloigner suffisamment la sécheuse du mur pour pouvoir desserrer la bride du conduit de décharge. Desserrer la bride et retirer lentement le conduit d'évacuation de la bouche de décharge de la sécheuse.
3. Éloigner la sécheuse du mur pour pouvoir placer le piédestal à son emplacement final.

Installation du piédestal

Suivre ces instructions pour installer le piedestal sous une laveuse ou une séchuse.

Averagement

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le piedestal.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

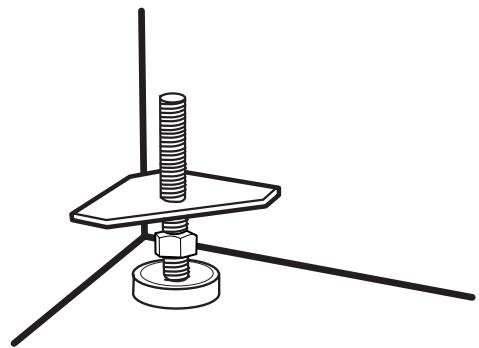

1. Pour installer une laveuse/sechuse sur le piedestal, commencer par visser un écrou de blocage sur chaque pied. Visser chaque écrou de blocage jusqu'à la base en caoutchouc du pied.
2. Lorsque les 4 écrous de blocage sont en place sur les pieds, visser un pied sur chaque cornière triangulaire du piédestal. Ajuster les pieds pour que les supports de caoutchouc se trouvent juste en dessous de la partie inférieure du piédestal etMaintiennent le piédestal à au moins 1 / 8" (3,175 mm) audessus du plancher.

REMARQUE : Pour une meilleure stabilité, ne pas élever la partie inférieure du piédestal plus que la hauteur nécessaire pour dégager le plancher sur les quatre côtés.

1. Installer le piédestal à son emplacement final.
2. Placer un niveau sur le piédestal pour contrôler l'aplomb d'avant en arrière et latéra
3. Une fois qu'il est d'aplomb, utiliser une clé plate de 916'' (14 mm) pour visser chaque écrou de blocage jusqu'à la partie inférieure de chaque cornière triangulaire. Serrer jusqu'à atteindre le blocage des composants.

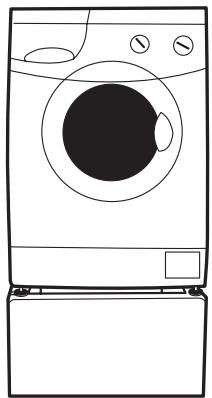

4. Placer la laveuse/secheuse sur le piédestal tel qu'indiqué. Les bords avant et latéraux doivent être alignés.

1. Pour installer les brides, faire glisser l'extrémité ouverte de la bride sur l'un des pieds de la laveuse/secheuse. Centrer les deux broches de la bride sur la partie supérieure du pied. Répéter cette étape avec les trois autres brides et pieds. Utiliser une bride pour chacun des quatre pieds afin de fixer solidement la laveuse/secheuse sur le piédestal.

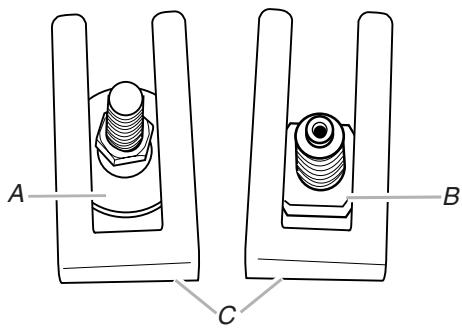

A. Pied de la laveuse B. Pied de la sécheuse C. Bride d'arrimage

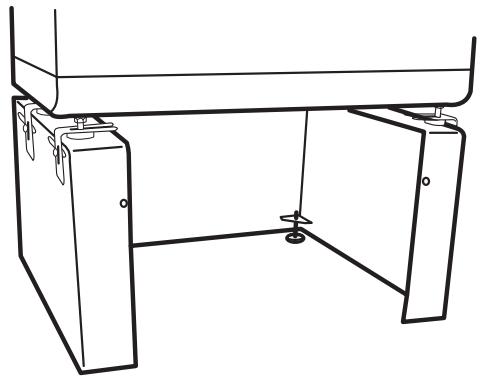

1. Faire glisser les brides vers le haut pour les placer contre le côté du piedestal.
2. Insérer le boulon de carrosserie à travers la fente sur la bride de montage et le piédestal. Répéter cette étape pour les autres brides. Fixer l'écrou indesserrable sur tous les boulons de carrosserie. Utiliser une clé de 7/16 (11 mm) pour serrer complètement les écrous indesserrables.

1. Lorsque la laveuse/sécheuse est solidement fixée sur le piédestal, faire glisser la laveuse/sécheuse et le piédestal à leur emplacement final.
2. Placer un niveau sur la partie supérieure de la laveuse/séchuse et contrôlez l'aplomb d'avant en arrière et latéralement. S'il est nécessaire d'ajuster les pieds de la laveuse/séchuse pour régler l'aplomb de l'appareil sur le piédestal, les brides peuvent être temporairement desserrées.

Pour ajuster les pieds de la laveuse/sèche-linge :

• Par l'intérieur du piedestal, utiliser une clé plate de 7 / 16 " (11 mm) pour desserrer l'écrou de blocage. Ajuster les pieds de la laveuse/secheuse vers le haut ou vers le bas. Veiller à resserrer complètement les brides et les écrous de blocage après le réglage de l'aplomb de la laveuse/secheuse.
• Suivre les Instructions d'installation fournies avec l'appareil pour terminer l'installation ou la réinstallation de la laveuse ou de la sécheuse (installation ou réinstallation des tuyaux, évacuation, etc.).
