Intitulé	Valeur / Description
Type de produit	Subwoofer de voiture
Caractéristiques techniques principales	Double bobine de 4 ohms, puissance maximale de 1200 W, puissance RMS de 300 W
Alimentation électrique	Non applicable (subwoofer passif)
Dimensions approximatives	12 pouces (30 cm) de diamètre
Poids	Environ 10 kg
Compatibilités	Compatible avec la plupart des amplificateurs de voiture
Type de batterie	Non applicable
Tension	Non applicable (subwoofer passif)
Puissance	300 W RMS, 1200 W max
Fonctions principales	Renforcer les basses fréquences dans le système audio de voiture
Entretien et nettoyage	Essuyer avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité variable selon les revendeurs
Informations générales	Installation recommandée par un professionnel pour des performances optimales

FOIRE AUX QUESTIONS - SWR-1243D ALPINE

Quel type d'amplificateur est recommandé pour l'ALPINE SWR-1243D ?

Il est recommandé d'utiliser un amplificateur d'une puissance de 300 à 600 watts RMS pour tirer le meilleur parti de l'ALPINE SWR-1243D.

Comment connecter l'ALPINE SWR-1243D à mon amplificateur ?

Connectez les fils positives et négatifs de l'amplificateur aux bornes correspondantes du subwoofer. Assurez-vous de respecter la polarité pour éviter des problèmes de phase.

Quel est le volume recommandé pour le caisson de basses de l'ALPINE SWR-1243D ?

Un volume de caisson de basses entre 30 et 50 litres est recommandé pour un fonctionnement optimal de l'ALPINE SWR-1243D.

Mon subwoofer produit des sons distordus, que faire ?

Vérifiez les connexions et assurez-vous qu'elles sont sécurisées. Réduisez le niveau de gain sur l'amplificateur et ajustez les réglages d'égalisation. Si le problème persiste, il peut être nécessaire de vérifier le subwoofer pour des dommages.

Puis-je utiliser l'ALPINE SWR-1243D avec un système audio d'origine ?

Oui, mais il peut être nécessaire d'utiliser un amplificateur externe pour alimenter correctement le subwoofer, car les systèmes audio d'origine n'ont souvent pas assez de puissance.

Comment puis-je éviter que mon subwoofer ne sature ?

Assurez-vous que l'amplificateur est correctement réglé et évitez de pousser le volume à son maximum. Utilisez un filtre passe-bas pour limiter les fréquences envoyées au subwoofer.

Quel type de câblage est nécessaire pour l'ALPINE SWR-1243D ?

Utilisez des câbles de haut-parleur de calibre 12 ou 14 pour assurer une bonne conductivité et éviter la perte de puissance.

L'ALPINE SWR-1243D est-il étanche ?

Non, l'ALPINE SWR-1243D n'est pas étanche. Il est important de le protéger de l'humidité et des conditions climatiques extrêmes.

Questions des utilisateurs sur SWR-1243D ALPINE

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Subwoofer au format PDF gratuitement ! Retrouvez votre notice SWR-1243D - ALPINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SWR-1243D de la marque ALPINE.

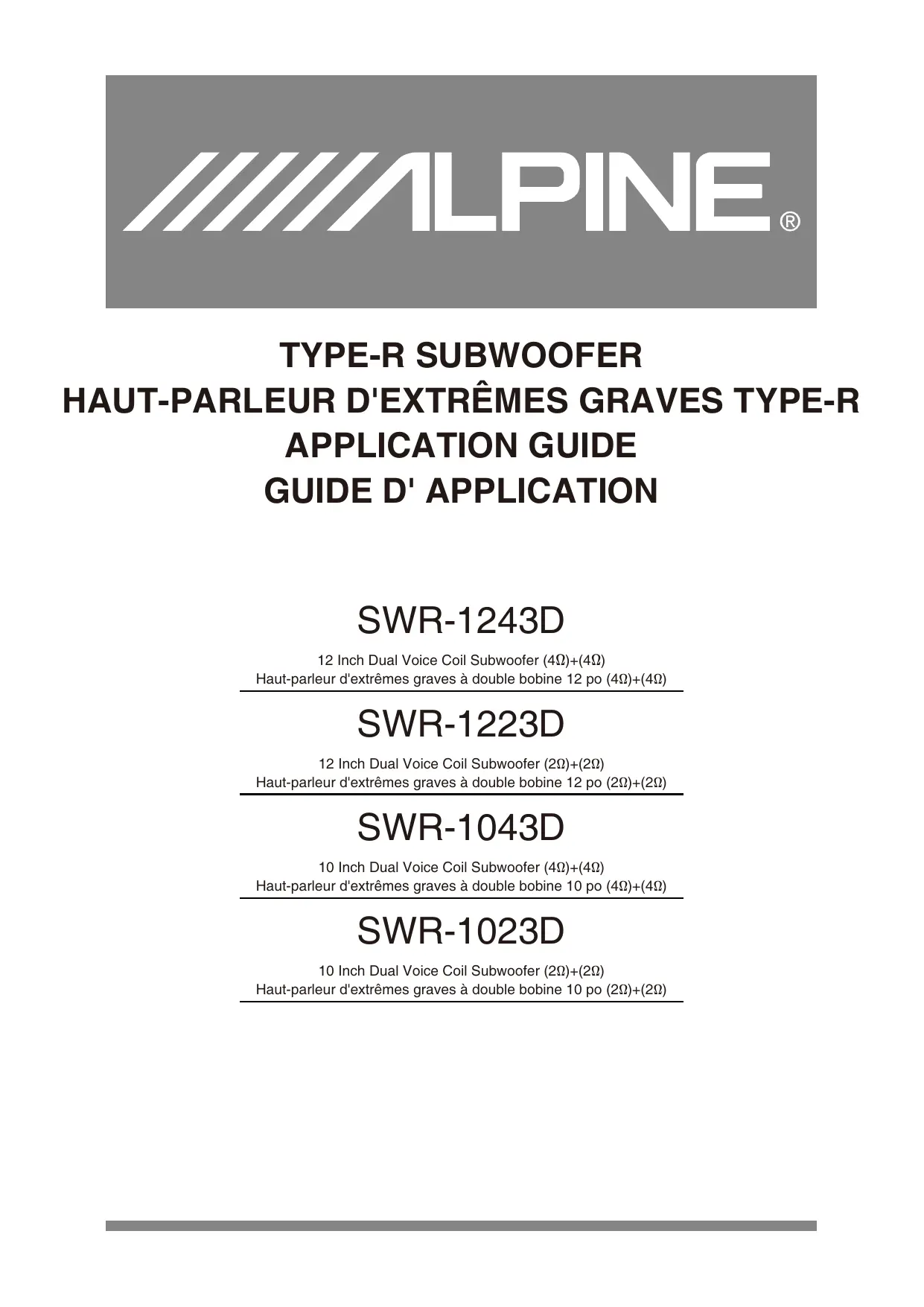

MODE D'EMPLOI SWR-1243D ALPINE

12 Inch Dual Voice Coil Subwoofer (4Ω)+(4Ω) Haut-parleur d'extrêmes graves à double bobine 12 po (4Ω)+(4Ω)

SWR-1223D

12 Inch Dual Voice Coil Subwoofer (2Ω)+(2Ω) Haut-parleur d'extrêmes graves à double bobine 12 po (2Ω)+(2Ω)

SWR-1043D

10 Inch Dual Voice Coil Subwoofer (4Ω)+(4Ω) Haut-parleur d'extrêmes graves à double bobine 10 po (4Ω)+(4Ω)

SWR-1023D

10 Inch Dual Voice Coil Subwoofer (2Ω)+(2Ω) Haut-parleur d'extrêmes graves à double bobine 10 po (2Ω)+(2Ω)

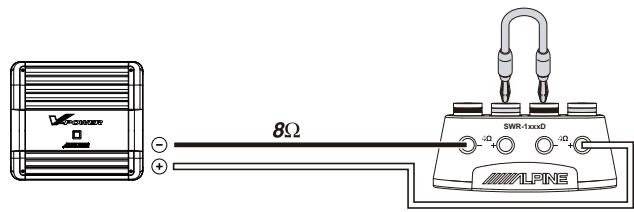

Example 1 One Amplifier and One Subwoofer
Exemple 1 1 amplificateur et 1 h.-p. d'extrêmes graves
JUMPER / CAVALIER
ALPINE SWR-1243D - 1

Example 4 One Amplifier and Two Subwoofers
Exemple 4 1 amplificateur et 2 h.-p. d'extrêmes graves

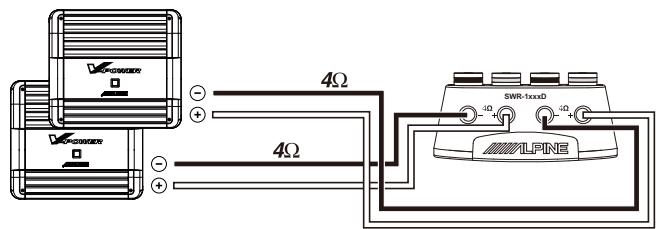

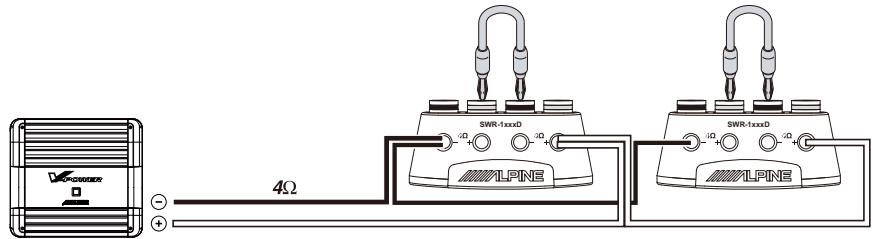

Example 3 Two Amplifiers and One Subwoofer
Exemple 3 2 amplificateurs et 1 h.-p. d'extrêmes graves
ALPINE SWR-1243D - 2

JUMPER / CAVALIER
ALPINE SWR-1243D - 3

Example 5 One Amplifier and Three Subwoofers
Exemple 5 1 amplificateur et 3 h.-p. d'extrêmes graves
ALPINE SWR-1243D - 4


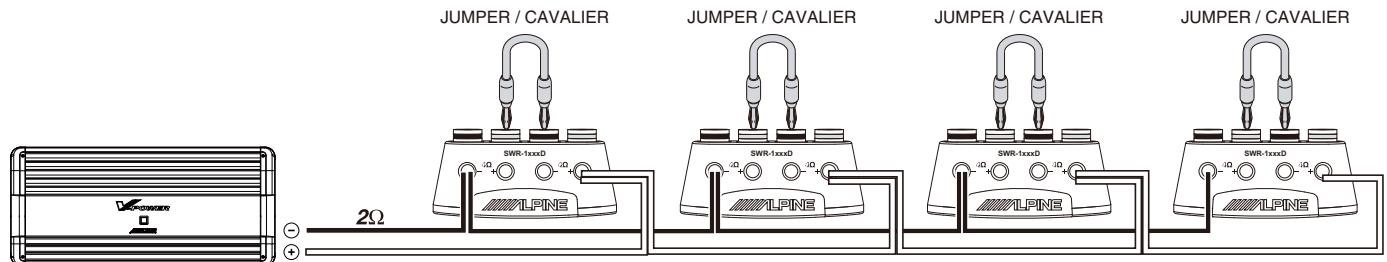

Exemple 6 amplificateur et 4 h.-p. d'extrêmes graves
ALPINE SWR-1243D - 5


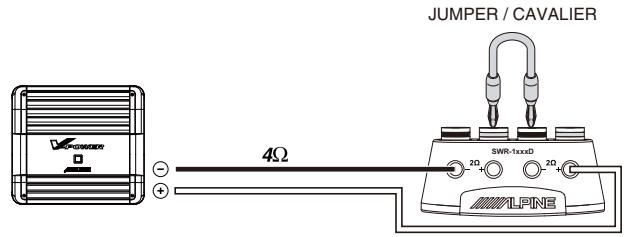

Example 1 One Amplifier and One Subwoofer
Exemple 1 1 amplificateur et 1 h.-p. d'extrêmes graves
ALPINE SWR-1243D - 6


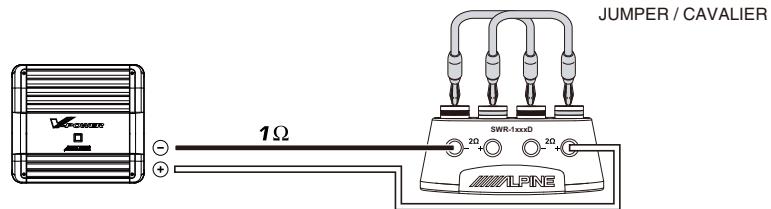

Example 2 One Amplifier and One Subwoofer
Exemple 2 1 amplificateur et 1 h.-p. d'extrêmes graves
ALPINE SWR-1243D - 7

Caution! Consult amplifier owner's manual for 1Ω connection.
Attention : lire le manuel de l'amplificateur pour la connexion à 1Ω.

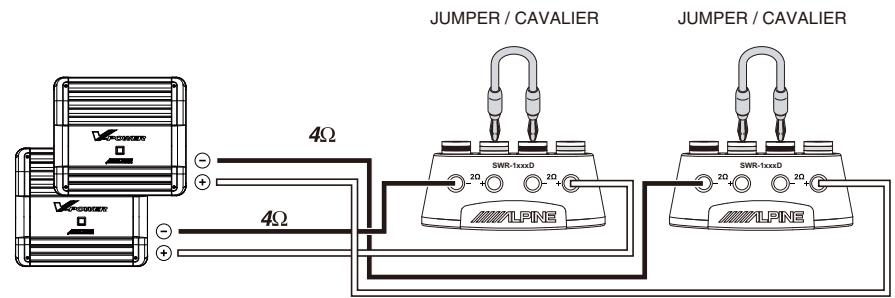

Example 3 Two Amplifiers and Two Subwoofers
Exemple 3 2 amplificateurs et 2 h.-p. d'extrêmes graves
ALPINE SWR-1243D - 8


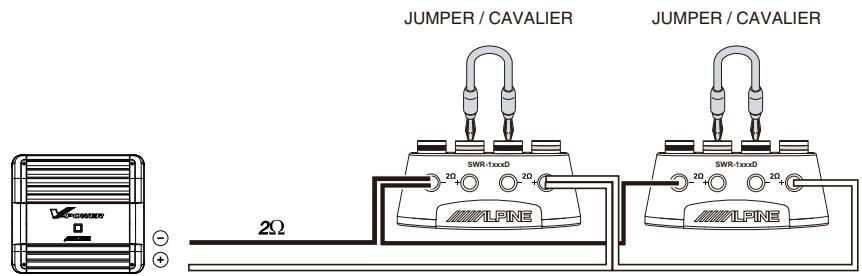

Example 4 One Amplifier and Two Subwoofers
Exemple 4 1 amplificateur et 2 h.-p. d'extrêmes graves
ALPINE SWR-1243D - 9


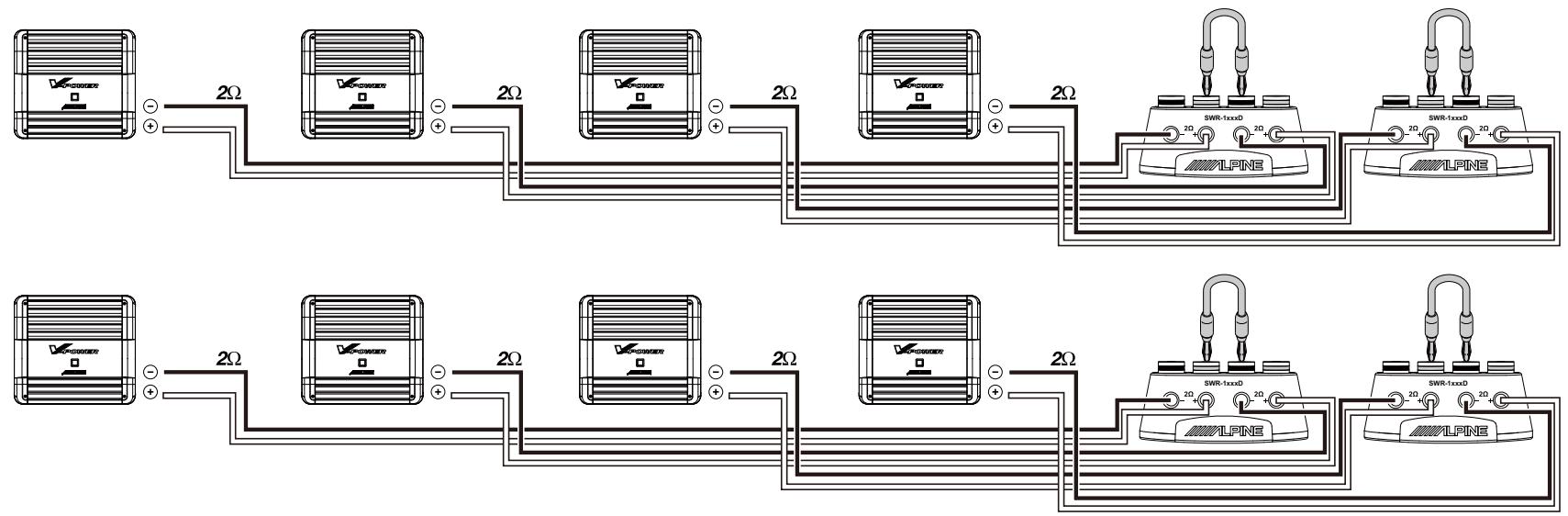

Example 5 Eight Amplifiers and Four Subwoofers-Competition Diagram
Exemple 5 8 amplificateurs et 4 h.-p. d'extrêmes graves - schéma de compétition
ALPINE SWR-1243D - 10

Caractéristiques et spécifications Caractéristiques
Features
Taille
Puissance admissible (efficace/de crête)
Plage de puissance (efficace)
Réponse en fréquence (Hz)
Membrane	Matériau
	Conception
Suspension	Matériau
	Conception
Centreur	Matériau
	Conception
Bobine	Matériau
	Conception
Moteur	Géométrie de pièce polaire
	Configuration
Aimant	Matériau
	Conception
Bâti	Matériau
	Conception
Bornes	Répartition
	Conception
Fils conducteurs	Conception
Joint d'étanchéité	Conception
Enceinte
Profondeur de montage
Diamètre de montage - montage avant
Déplacement - montage avant**
Volume ajouté - montage inversé**
Types d'enceintes recommandés
Volume d'enceinte close (brut)
Enceinte close optimale	Dimensions extérieures
	Volume intérieur brut
	Volume intérieur net***
	F_3 , Q_tc
Volume d'enceinte à évent (brut)
Enceinte à évent optimale	Dimensions extérieures
	Volume intérieur brut
	Aire de l'évent (dimensions)
	Longueur de l'évent
	Déplacement de l'évent
	Volume intérieur net ( V_b )***
	F_3 , crête, F_b
Paramètres électromécaniques#
Impédance nominale
Réponse en fréquence
Sensibilité (NPA @ 1 W / 1 m)*
Résistance CC de la bobine (Re)
Inductance (Le) 1 kHz / 20 kHz
Résonance à l'air libre (Fs)
Raideur équivalente (Vas)
Q mécanique (Qms)
Q électrique (Qes)
Q total (Qts)
Xmax_10 (à sens unique Xmax @ 10% Distorsion)
Déplacement mécanique, crête à crête
Hauteur de l'écartement (Hag)
Hauteur de la bobine (Hvc)
Surface du diaphragme (Sd)
Diamètre de la bobine
Poids de l'aimant

Type-R
SWR-1023D	SWR-1043D	SWR-1223D	SWR-1243D

10 po	10 po	12 po	12 po
600W/1800W	600W/1800W	600W/1800W	600W/1800W
300W-600W	300W-600W	300W-600W	300W-600W
26Hz-200Hz	26Hz-200Hz	24Hz-200Hz	24Hz-200Hz
Pâte renforcée de Kevlar
2 pièce parabolique
Santoprene ^MD moulé par injection
Multibourrelets à amplitude élevé (brevet en instance)
Nomex ^MD
Progressif
Fil résistant jusqu'à 180°C, sur forme de aluminium à sillon hélicoïdal
4 couches, double bobine
Moteur à courbe complexe (brevet n° 6,639,993)
Manchon de court-circuit integre avec transfer de chaluer VC a ventilation radiale (brevet n° 7,634,101)
Haut-Parleur, Strontium Ferrite
Assemblage d'aimant segmenté, 10 pièce
Aluminium moulé
Báti externe à ventilation périmétrique (brevet en instance)
Un côté
Solide, calibre 8, à presion avec boîtier, cavalier à fiche banane
Intégration au centreur à renforcée (brevet n° 6,810,988)
Système d'etanchéité à montage dissimulé et pret à recevior une grille intégrée (brevet en instance)

149 mm (5.875po)	149 mm (5.875po)	162 mm (6.375po)	162 mm (6.375po)
231 mm (9.1po)	231 mm (9.1po)	275 mm (10.9po)	275 mm (10.9po)
0.080 pi ^3	0.080 pi ^3	0.100 pi ^3	0.100 pi ^3
0.055 pi ^3	0.055 pi ^3	0.090 pi ^3	0.090 pi ^3
Sealed, Vented, Bandpass
0.5-1.0 pi ^3	0.5-1.0 pi ^3	0.65-1.25 pi ^3	0.65-1.25 pi ^3
12.5po x 12.5po x 10po	12.5po x 12.5po x 10po	14.5po x 14.5po x 10.5po	14.5po x 14.5po x 10.5po
0.60 pi ^3	0.60 pi ^3	0.90 pi ^3	0.90 pi ^3
0.50 pi ^3	0.50 pi ^3	0.75 pi ^3	0.75 pi ^3
43 Hz, 0.90	46 Hz, 0.90	44 Hz, 0.90	43 Hz, 0.90
0.8-1.5 pi ^3	0.8-1.5 pi ^3	1.0-2.0 pi ^3	1.0-2.0 pi ^3
12.5po x 12.5po x 20.5po	12.5po x 12.5po x 20.5po	13.5po x 13.5po x 24po	13.5po x 13.5po x 24po
1.4 pi ^3	1.4 pi ^3	1.9 pi ^3	1.9 pi ^3
11 po ^2 (11po x 1po)	11 po ^2 (11po x 1po)	15 po ^2 (12po x 1.25po)	15 po ^2 (12po x 1.25po)
18.5po	18.5po	22po	22po
0.24 pi ^3	0.24 pi ^3	0.29 pi ^3	0.29 pi ^3
1.1 pi ^3	1.1 pi ^3	1.5 pi ^3	1.5 pi ^3
26Hz, 4.2dB, 35Hz	28Hz, 4.5dB, 35Hz	27Hz, 4.2dB, 33Hz	27Hz, 3.9dB, 33Hz

2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω
26 - 200Hz	26 - 200Hz	24 - 200Hz	24 - 200Hz
83dB	83dB	85dB	85dB
1.85Ω+1.85Ω	3.7Ω+3.7Ω	1.85Ω+1.85Ω	3.7Ω+3.7Ω
2.39mH/1.02mH	3.79mH/1.93mH	2.41mH/1.02mH	3.85mH/1.92mH
29Hz	31Hz	28Hz	31Hz
26L (0.92 pi ^3 )	21L (0.75 pi ^3 )	43L (1.5 pi ^3 )	38L (1.5 pi ^3 )
8.7	7.9	8.5	7.9
0.53	0.57	0.50	0.57
0.50	0.53	0.47	0.53
20mm	20mm	20 mm	20 mm
70mm	70mm	72mm	72mm
10 mm	10 mm	10 mm	10 mm
44mm	44mm	44mm	44mm
332 cm ^2	332 cm ^2	480 cm ^2	480 cm ^2
65 mm (2.6 po)	65 mm (2.6 po)	65 mm (2.6 po)	65 mm (2.6 po)
128 oz	128 oz	144 oz	144 oz

Notes:
Remarque : Les spécifications peuvent changer sans préavis.

Paramètres T/S mesurés/calculés avec bobines reliées en série, après rodage.

* Ne pas utiliser cette spécification souvent mal comprise comme référence pour la puissance du haut-parleur d'extrêmes graves.
** Panneau de 0.75 po (19 mm) d'épaisseur, ouverture correspondant environ au diamètre intérieur du joint d'étanchéité.

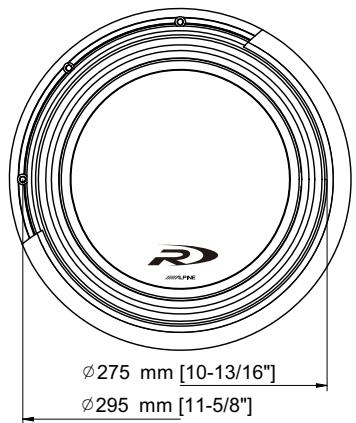

ALPINE SWR-1243D - Paramètres T/S mesurés/calculés avec bobines reliées en série, après rodage. - 1

98,Rue de la Bella Etoile, Z.I. Paris Nord Il

B.P. 50016, 95945, Roissy, C.D.G. Cédex, France

Tel: 33 (1) 4863-8989

Sommaire Cliquez un titre pour y accéder

Paramètres T/S mesurés/calculés avec bobines reliées en série, après rodage.

Assistant notice

En attente de votre message

Informations produit

Marque : ALPINE

Modèle : SWR-1243D

Catégorie : Subwoofer
