Type de produit	Subwoofer
Marque	ALPINE
Modèle	SWR-1223D
Taille (pouces)	12 pouces
Puissance admissible (RMS)	600 W
Puissance de crête	1800 W
Impédance (double bobine)	2 Ω + 2 Ω
Réponse en fréquence	24 Hz - 200 Hz
Sensibilité	85 dB (1 W / 1 m)
Cône	Pâte renforcée de Kevlar, conception parabolique à 2 pièces
Suspension	Santoprene moulé par injection, multibourrelets à amplitude élevée
Centreur	Nomex progressif
Bobine	Fil résistant jusqu'à 180°C, forme aluminium à sillon hélicoïdal, 4 couches, double bobine
Aimant	Strontium Ferrite, assemblage segmenté 10 pièces
Bâti	Aluminium moulé, ventilation périmétrique
Bornes	Un côté, solide calibre 8, pression avec boîtier, cavalier à fiche banane
Xmax (à sens unique)	20 mm
Déplacement mécanique crête à crête	72 mm

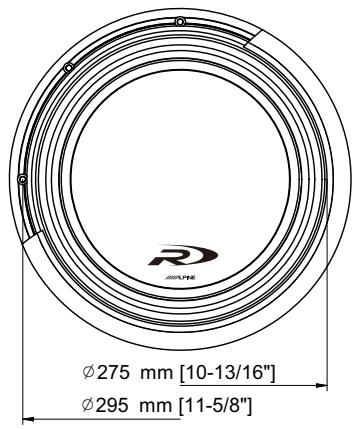

Diamètre de montage avant	275 mm (10.9 po)
Profondeur de montage	162 mm (6.375 po)
Volume d'enceinte close recommandé	0.65 - 1.25 pi³
Volume d'enceinte à évent recommandé	1.0 - 2.0 pi³
Types d'enceintes	Close, éventée, bande passante
Diamètre de la bobine	65 mm (2.6 po)

FOIRE AUX QUESTIONS - SWR-1223D ALPINE

Quelle est l'impédance du SWR-1223D ?

Le SWR-1223D possède une double bobine de 2Ω+2Ω. Vous pouvez le câbler en série pour obtenir 4Ω, en parallèle pour 1Ω, ou utiliser une seule bobine (2Ω). Consultez le manuel de votre amplificateur pour les connexions à 1Ω.

Quelle puissance d'amplificateur est recommandée ?

Alpine recommande une plage de puissance RMS de 300W à 600W par subwoofer. La puissance de crête est de 1800W, mais veillez à ne pas dépasser la puissance RMS pour éviter d'endommager le haut-parleur.

Quel type d'enceinte utiliser ?

Le SWR-1223D peut être installé dans une enceinte close (0.65-1.25 pi³), une enceinte à évent (1.0-2.0 pi³) ou une enceinte bande passante. Les dimensions et volumes optimaux sont fournis dans la notice.

Comment câbler deux subwoofers SWR-1223D avec un seul amplificateur ?

Pour deux subwoofers, vous pouvez câbler chaque bobine en série ou en parallèle selon l'impédance souhaitée. Par exemple, en série sur chaque sub et en parallèle entre eux, vous obtenez 2Ω (voir le schéma dans la notice).

Quelle est la profondeur de montage du SWR-1223D ?

La profondeur de montage est de 162 mm (6.375 pouces). Assurez-vous que votre caisson dispose d'un espace suffisant pour le loger sans obstruer la ventilation.

Puis-je utiliser ce subwoofer en extérieur ?

Le SWR-1223D n'est pas conçu pour une utilisation en extérieur. Il doit être installé dans un véhicule ou un espace intérieur à l'abri de l'humidité et des intempéries.

Comment entretenir le subwoofer ?

Nettoyez le cône avec un chiffon doux et sec. Évitez les produits chimiques. Vérifiez régulièrement les connexions électriques et l'état de la suspension. Ne percez pas le cône ou la suspension.

Quel est le diamètre de montage avant ?

Le diamètre de montage avant est de 275 mm (10.9 pouces). Découpez une ouverture dans votre enceinte en respectant cette dimension pour un ajustement parfait.

La bobine est-elle enduite de résine ?

La bobine utilise un fil résistant à 180°C sur une forme d'aluminium à sillon hélicoïdal, avec 4 couches. Cette conception améliore la dissipation thermique et la fiabilité.

Puis-je remplacer le cône ou la suspension en cas de dommage ?

Les réparations doivent être effectuées par un professionnel. Alpine ne fournit pas de pièces détachées aux particuliers. En cas de dommage, contactez un centre de service agréé.

Questions des utilisateurs sur SWR-1223D ALPINE

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Subwoofer au format PDF gratuitement ! Retrouvez votre notice SWR-1223D - ALPINE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SWR-1223D de la marque ALPINE.

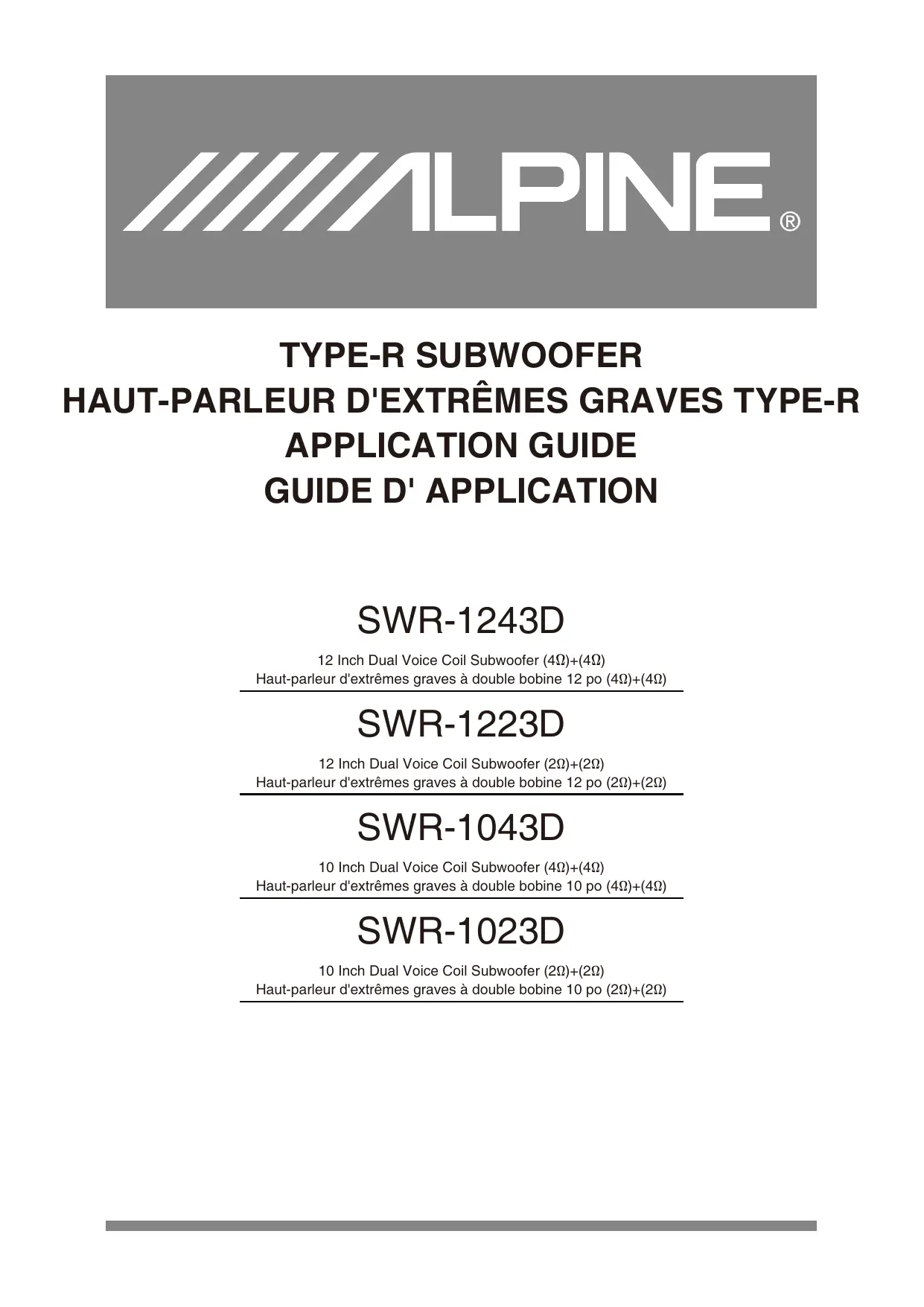

MODE D'EMPLOI SWR-1223D ALPINE

12 Inch Dual Voice Coil Subwoofer (4Ω)+(4Ω) Haut-parleur d'extrêmes graves à double bobine 12 po (4Ω)+(4Ω)

SWR-1223D

12 Inch Dual Voice Coil Subwoofer (2Ω)+(2Ω) Haut-parleur d'extrêmes graves à double bobine 12 po (2Ω)+(2Ω)

SWR-1043D

10 Inch Dual Voice Coil Subwoofer (4Ω)+(4Ω) Haut-parleur d'extrêmes graves à double bobine 10 po (4Ω)+(4Ω)

SWR-1023D

10 Inch Dual Voice Coil Subwoofer (2Ω)+(2Ω) Haut-parleur d'extrêmes graves à double bobine 10 po (2Ω)+(2Ω)

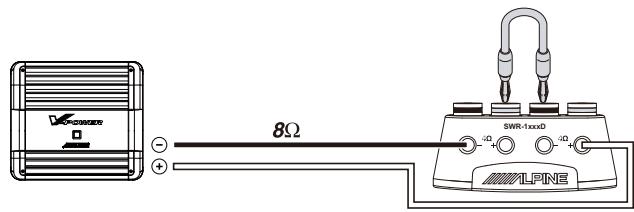

Example 1 One Amplifier and One Subwoofer
Exemple 1 1 amplificateur et 1 h.-p. d'extrêmes graves
JUMPER / CAVALIER
ALPINE SWR-1223D - 1

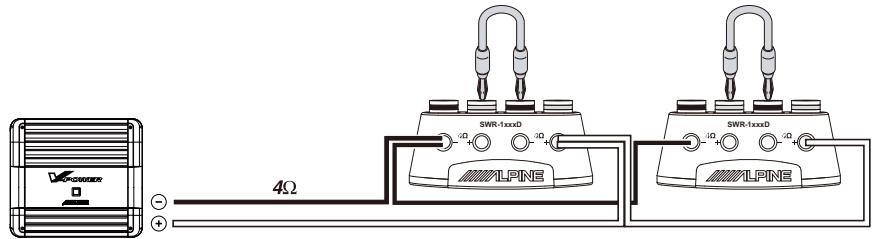

Example 4 One Amplifier and Two Subwoofers
Exemple 4 1 amplificateur et 2 h.-p. d'extrêmes graves

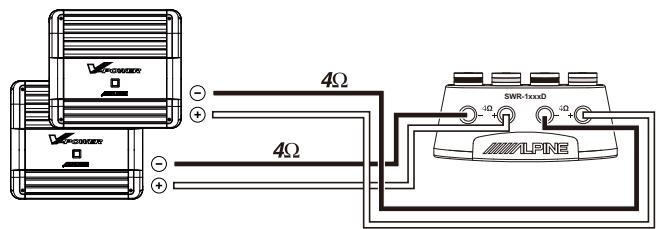

Example 3 Two Amplifiers and One Subwoofer
Exemple 3 2 amplificateurs et 1 h.-p. d'extrêmes graves
ALPINE SWR-1223D - 2

JUMPER / CAVALIER
ALPINE SWR-1223D - 3

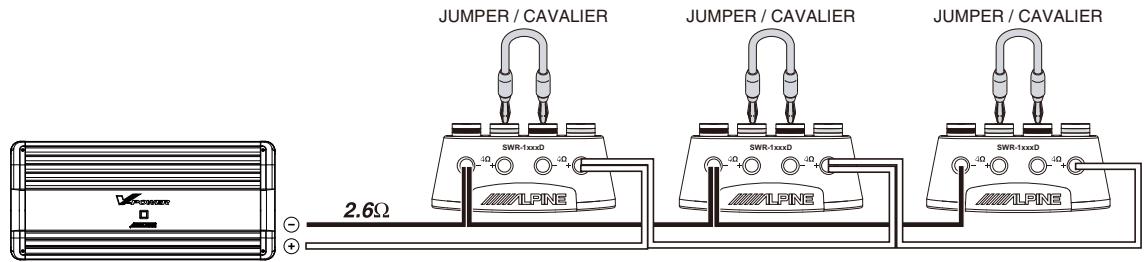

Example 5 One Amplifier and Three Subwoofers
Exemple 5 1 amplificateur et 3 h.-p. d'extrêmes graves
ALPINE SWR-1223D - 4


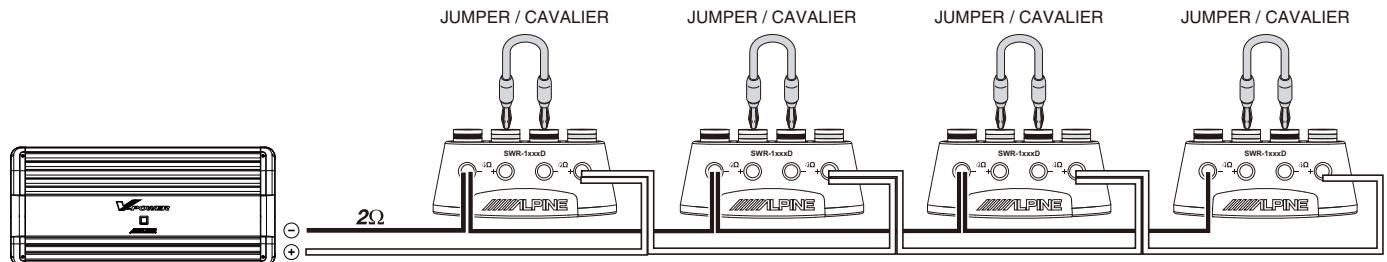

Exemple 6 amplificateur et 4 h.-p. d'extrêmes graves
ALPINE SWR-1223D - 5


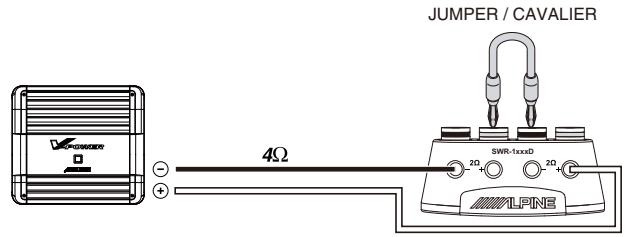

Example 1 One Amplifier and One Subwoofer
Exemple 1 1 amplificateur et 1 h.-p. d'extrêmes graves
ALPINE SWR-1223D - 6


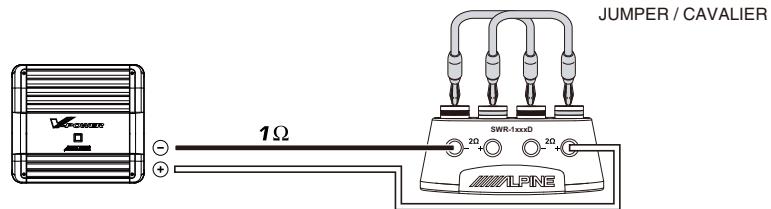

Example 2 One Amplifier and One Subwoofer
Exemple 2 1 amplificateur et 1 h.-p. d'extrêmes graves
ALPINE SWR-1223D - 7

Caution! Consult amplifier owner's manual for 1Ω connection.
Attention : lire le manuel de l'amplificateur pour la connexion à 1Ω.

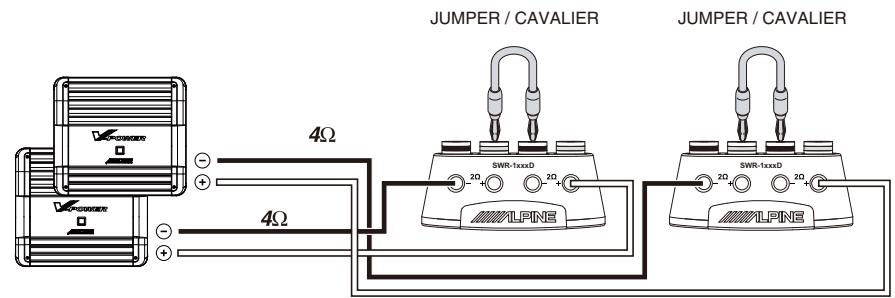

Example 3 Two Amplifiers and Two Subwoofers
Exemple 3 2 amplificateurs et 2 h.-p. d'extrêmes graves
ALPINE SWR-1223D - 8


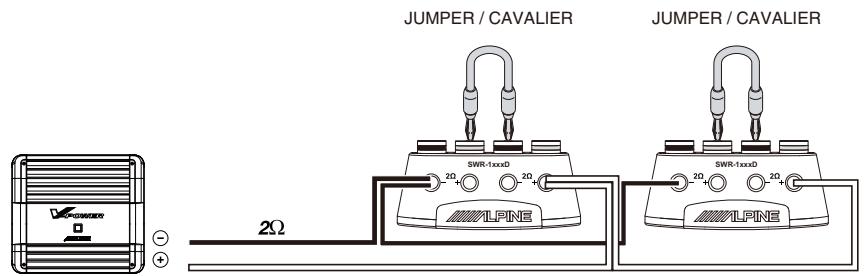

Example 4 One Amplifier and Two Subwoofers
Exemple 4 1 amplificateur et 2 h.-p. d'extrêmes graves
ALPINE SWR-1223D - 9


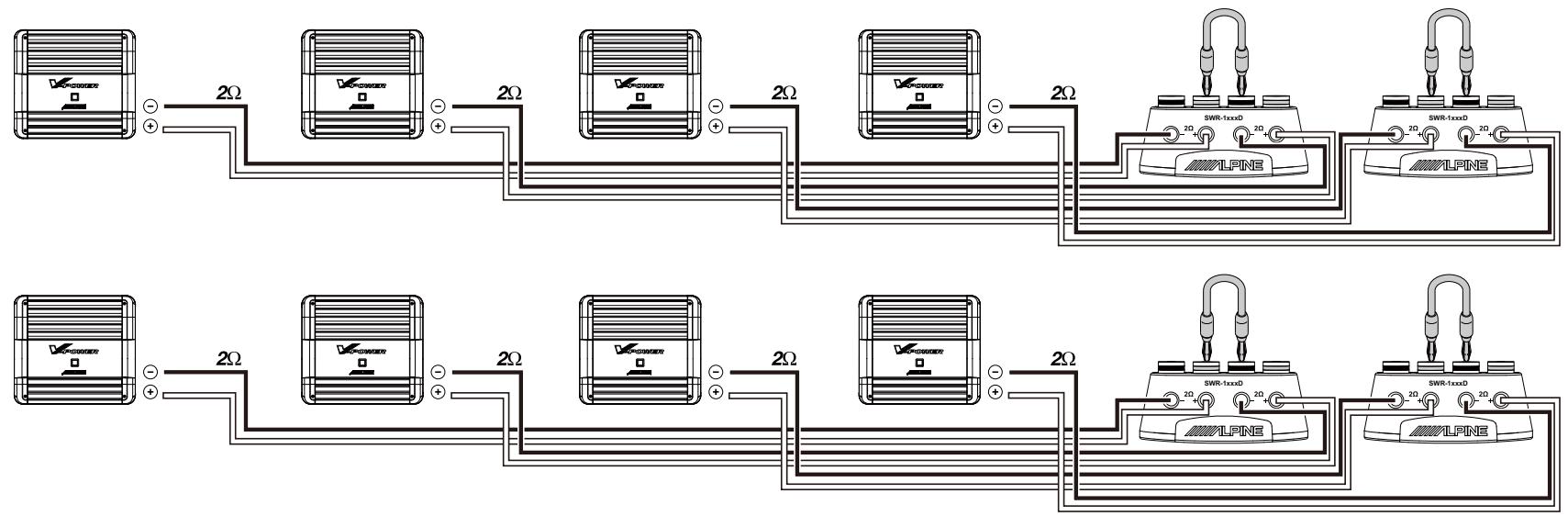

Example 5 Eight Amplifiers and Four Subwoofers-Competition Diagram
Exemple 5 8 amplificateurs et 4 h.-p. d'extrêmes graves - schéma de compétition
ALPINE SWR-1223D - 10

Caractéristiques et spécifications Caractéristiques
Features
Taille
Puissance admissible (efficace/de crête)
Plage de puissance (efficace)
Réponse en fréquence (Hz)
Membrane	Matériau
	Conception
Suspension	Matériau
	Conception
Centreur	Matériau
	Conception
Bobine	Matériau
	Conception
Moteur	Géométrie de pièce polaire
	Configuration
Aimant	Matériau
	Conception
Bâti	Matériau
	Conception
Bornes	Répartition
	Conception
Fils conducteurs	Conception
Joint d'étanchéité	Conception
Enceinte
Profondeur de montage
Diamètre de montage - montage avant
Déplacement - montage avant**
Volume ajouté - montage inversé**
Types d'enceintes recommandés
Volume d'enceinte close (brut)
Enceinte close optimale	Dimensions extérieures
	Volume intérieur brut
	Volume intérieur net***
	F_3, Q_tc
Volume d'enceinte à évent (brut)
Enceinte à évent optimale	Dimensions extérieures
	Volume intérieur brut
	Aire de l'évent (dimensions)
	Longueur de l'évent
	Déplacement de l'évent
	Volume intérieur net ( V_b )***
	F_3, crête, F_b
Paramètres électromécaniques#
Impédance nominale
Réponse en fréquence
Sensibilité (NPA @ 1 W / 1 m)*
Résistance CC de la bobine (Re)
Inductance (Le) 1 kHz / 20 kHz
Résonance à l'air libre (Fs)
Raideur équivalente (Vas)
Q mécanique (Qms)
Q électrique (Qes)
Q total (Qts)
Xmax_10 (à sens unique Xmax @ 10% Distorsion)
Déplacement mécanique, crête à crête
Hauteur de l'écartement (Hag)
Hauteur de la bobine (Hvc)
Surface du diaphragme (Sd)
Diamètre de la bobine
Poids de l'aimant

Type-R
SWR-1023D	SWR-1043D	SWR-1223D	SWR-1243D

10 po	10 po	12 po	12 po
600W/1800W	600W/1800W	600W/1800W	600W/1800W
300W-600W	300W-600W	300W-600W	300W-600W
26Hz-200Hz	26Hz-200Hz	24Hz-200Hz	24Hz-200Hz
Pâte renforcée de Kevlar
2 pièce parabolique
Santoprene ^MD moulé par injection
Multibourrelets à amplitude élevé (brevet en instance)
Nomex ^MD
Progressif
Fil résistant jusqu'à 180°C, sur forme de aluminium à sillon hélicoïdal
4 couches, double bobine
Moteur à courbe complexe (brevet n° 6,639,993)
Manchon de court-circuit integre avec transfer de chaluer VC a ventilation radiale (brevet n° 7,634,101)
Haut-Parleur, Strontium Ferrite
Assemblage d'aimant segmenté, 10 pièce
Aluminium moulé
Báti externe à ventilation périmétrique (brevet en instance)
Un côté
Solide, calibre 8, à presion avec boîtier, cavalier à fiche banane
Intégration au centreur à renforcée (brevet n° 6,810,988)
Système d'etanchéité à montage dissimulé et pret à recevior une grille intégrée (brevet en instance)

149 mm (5.875po)	149 mm (5.875po)	162 mm (6.375po)	162 mm (6.375po)
231 mm (9.1po)	231 mm (9.1po)	275 mm (10.9po)	275 mm (10.9po)
0.080 pi ^3	0.080 pi ^3	0.100 pi ^3	0.100 pi ^3
0.055 pi ^3	0.055 pi ^3	0.090 pi ^3	0.090 pi ^3
Sealed, Vented, Bandpass
0.5-1.0 pi ^3	0.5-1.0 pi ^3	0.65-1.25 pi ^3	0.65-1.25 pi ^3
12.5po x 12.5po x 10po	12.5po x 12.5po x 10po	14.5po x 14.5po x 10.5po	14.5po x 14.5po x 10.5po
0.60 pi ^3	0.60 pi ^3	0.90 pi ^3	0.90 pi ^3
0.50 pi ^3	0.50 pi ^3	0.75 pi ^3	0.75 pi ^3
43 Hz, 0.90	46 Hz, 0.90	44 Hz, 0.90	43 Hz, 0.90
0.8-1.5 pi ^3	0.8-1.5 pi ^3	1.0-2.0 pi ^3	1.0-2.0 pi ^3
12.5po x 12.5po x 20.5po	12.5po x 12.5po x 20.5po	13.5po x 13.5po x 24po	13.5po x 13.5po x 24po
1.4 pi ^3	1.4 pi ^3	1.9 pi ^3	1.9 pi ^3
11 po ^2 (11po x 1po)	11 po ^2 (11po x 1po)	15 po ^2 (12po x 1.25po)	15 po ^2 (12po x 1.25po)
18.5po	18.5po	22po	22po
0.24 pi ^3	0.24 pi ^3	0.29 pi ^3	0.29 pi ^3
1.1 pi ^3	1.1 pi ^3	1.5 pi ^3	1.5 pi ^3
26Hz, 4.2dB, 35Hz	28Hz, 4.5dB, 35Hz	27Hz, 4.2dB, 33Hz	27Hz, 3.9dB, 33Hz

2Ω+2Ω	4Ω+4Ω	2Ω+2Ω	4Ω+4Ω
26 - 200Hz	26 - 200Hz	24 - 200Hz	24 - 200Hz
83dB	83dB	85dB	85dB
1.85Ω+1.85Ω	3.7Ω+3.7Ω	1.85Ω+1.85Ω	3.7Ω+3.7Ω
2.39mH/1.02mH	3.79mH/1.93mH	2.41mH/1.02mH	3.85mH/1.92mH
29Hz	31Hz	28Hz	31Hz
26L (0.92 pi ^3 )	21L (0.75 pi ^3 )	43L (1.5 pi ^3 )	38L (1.5 pi ^3 )
8.7	7.9	8.5	7.9
0.53	0.57	0.50	0.57
0.50	0.53	0.47	0.53
20mm	20mm	20 mm	20 mm
70mm	70mm	72mm	72mm
10 mm	10 mm	10 mm	10 mm
44mm	44mm	44mm	44mm
332 cm ^2	332 cm ^2	480 cm ^2	480 cm ^2
65 mm (2.6 po)	65 mm (2.6 po)	65 mm (2.6 po)	65 mm (2.6 po)
128 oz	128 oz	144 oz	144 oz

Notes:
Remarque : Les spécifications peuvent changer sans préavis.

Paramètres T/S mesurés/calculés avec bobines reliées en série, après rodage.

* Ne pas utiliser cette spécification souvent mal comprise comme référence pour la puissance du haut-parleur d'extrêmes graves.
** Panneau de 0.75 po (19 mm) d'épaisseur, ouverture correspondant environ au diamètre intérieur du joint d'étanchéité.

ALPINE SWR-1223D - Paramètres T/S mesurés/calculés avec bobines reliées en série, après rodage. - 1

Sommaire Cliquez un titre pour y accéder

Paramètres T/S mesurés/calculés avec bobines reliées en série, après rodage.

Assistant notice

En attente de votre message

Informations produit

Marque : ALPINE

Modèle : SWR-1223D

Catégorie : Subwoofer
