Produkttype	Snøfreser
Merke	Cotech
Modell	DB75524FM
Strømkilde	Elektrisk
Spenning	230 V
Effekt	1500 W
Motorhastighet	3600 RPM
Ryddebredde	45 cm
Inntakshøyde	25 cm
Kastelengde	10 m
Vekt	20 kg
Dimensjoner (LxBxH)	50 x 50 x 50 cm
Hjulstørrelse	10 tommer
Egenskaper	Elektrisk start, frontlykt, justerbar utkast, sikkerhetsbryter
Vedlikehold	Rengjør etter hver bruk, kontroller bolter, smør utkast
Sikkerhet	Sikkerhetsnøkkel, automatisk avstenging når den slippes
Reservedeler	Skruvblader, belter, skjærpinner
Reparerbarhet	Brukerbyttbare komponenter med grunnleggende verktøy
Garanti	2 år
Generell informasjon	Egnet for lett til moderat snø; ikke for tung eller våt snø

Ofte stilte spørsmål - DB75524FM Cotech

Hvordan starter jeg snøfreseren?

Plugg strømledningen inn i en egnet stikkontakt, sett inn sikkerhetsnøkkelen, og trykk på startknappen mens du aktiverer skruvhåndtaket.

Hvordan kan jeg justere kasteretningen?

Drei utkastrotasjonsknappen for å endre retningen, og juster utkastdeflektoren for å kontrollere avstanden.

Hvilket vedlikehold er nødvendig?

Etter hver bruk, rengjør skruv og utkast for å unngå blokkering. Kontroller boltene regelmessig og smør bevegelige deler med lett olje.

Kan jeg bruke denne på en grusinnkjørsel?

Ja, men still skrapebladets høyde for å unngå å ta opp grus. Skruvskoene hjelper med å beskytte overflaten.

Hvordan bør jeg oppbevare snøfreseren om sommeren?

Rengjør grundig, tørk alle deler, og oppbevar på et tørt sted. Vurder å påføre et rusthemmende middel på metalldeler.

Hva er maksimal snødybde den kan håndtere?

Anbefalt maksimal snødybde er 25 cm (10 tommer). For dypere snø, rydd i lag.

Hvordan bytter jeg skruvbladene?

Koble fra strømmen, fjern skjærpinnene som holder bladene, erstatt med nye, og fest med nye skjærpinner av riktig type.

Hvorfor stopper snøfreseren plutselig?

Vanlige årsaker inkluderer overbelastning (for mye snø), utløst sikring, eller en blokkert skruv. Vent 5 minutter og start på nytt etter rengjøring.

Er snøfreseren selvkjørende?

Nei, denne modellen er skyve-drevet. Du må fysisk skyve den fremover under drift.

Hvor finner jeg reservedeler?

Deler er tilgjengelige fra Cotech-forhandlere eller autoriserte servicesentre. Oppgi modellnummeret DB75524FM ved bestilling.

BRUKSANVISNING DB75524FM Cotech

Original bruksanvisning

Justering av inmatningsskruvens kopplingsvajer:

Les brukerveiledningen nöye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

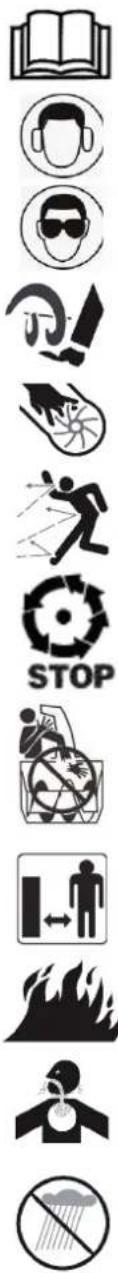

Sikkerhet

Les hele bruksanvisningen før bruk.

Bruk hørselsvern.

Bruk vernebriller.

Fare – roterende snøskrue.

Fare – roterende vifte.

Se opp for gjenstander som kan slynges ut. Påse at tilskuere oppholder seg på god avstand.

Berør aldri maskinens roterende deler før de har stoppet helt opp, maskinen er slått helt av og tenningsnøkkelen er fjernet.

Hold hender unna utkastet.

Maskinen må ikke startes innendørs eller i dårlig ventilerte omgivelser. Motorens avgasser inneholder livsfarlig kullmonoksid.

Fare for elektrisk støt (gjelder maskiner med elstart). Start ikke maskinen med hjelp av 230 V ved regn.

Generelle sikkerhetsanbefalinger

• Les nøye gjennom brukerveiledningen, og sørg for at du kan alle innstillinger og riktig bruk av snøfreseren.
• La aldri barn eller personer, som ikke har nok kunnskap om produktet, bruke det. Det kan være lokale forskrifter vedr. aldersgrense for bruk av produktet, som skal følges.
• Bruk aldri maskinen nær andre individer, særlig ikke barn eller dyr.
• Husk at det er alltid brukeren/føreren som er ansvarlig for ulykker som er forårsaket av produktet.
• Vær forsiktig så du ikke sklir eller faller, særlig när snøfreseren bakker.
• Bruk aldri snøfresen hvis du er påvirket av alkohol eller medisiner. Bruk den heller ikke dersom du er trett eller syk.
• Produktet skal kun repareres av kompetente fagpersoner og kun med originale reservedeler.
• Bruk kun tilbehør som er godkjent av produsent eller forhandler.

Sikkerhetsanbefalinger ved bruk

• Hold hender og føtter unna roterende deler. Pass opp for utkastet.
• Enkelte motordeler blir svært varme ved bruk. Fare for brannskader.
• Snøfreseren må ikke brukes til annet enn snøydding.
• Vær forsiktig ved bruk i grusganger, og på stier og veier. Vær oppmerksom på eventuelle farer og trafikk.
• Unngå bratte skråninger.
• Vend aldri utkaster mot offentlig vei eller trafikk.
• Stopp motoren umiddelbart hvis snøfreseren treffer en gjenstand. Inspiser deretter freseren grundig. Bruk ikke snøfreseren før ev. skader er retter opp.
• Hvis snøfreseren begynner å vibrere unormalt må den stoppes umiddelbart og årsaken må sjekkes. Vibrasjoner er normalt et tegn på problemer.
• Sikkerhetsanordningene på snøfreseren må ikke fjernes eller settes ut av funksjon.
• Bruk aldri snøfreseren i nærheten av innheininger, biler, vinduer, skråninger etc. uten riktig innstilling på utkastet.
• Hold alltid barn unna området som skal ryddes for snø.
  • Overbelast ikke snøfreseren ved å kjøre den for fort.
• Vær påpasselig ved bakking. Se da bakover etter ev. hinder.
• Vend aldri utkaster mot tilskuere. La aldri noen stå foran snøfreseren.
• Sørg for god sikt og tilfredsstillende belysning.
• Påse at du har god balanse i kroppen og godt grep i styret når du bruker snøfreseren.
• Bruk kun det medfølgende redskapet for rengjøring av utkast og skovelhus. Bruk aldri fingrene.
• Bruk aldri snøfreseren på tak.

Forpakningen inneholder

• Snøfreser
• Utkaster
• Tennpluggnøkkel
  • 2 stk. tennings-/sikkerhetsnøkler
  • 4 brytepinner med läsemutre
• Brukerveiledning
• Trakt
• Oljeflaske

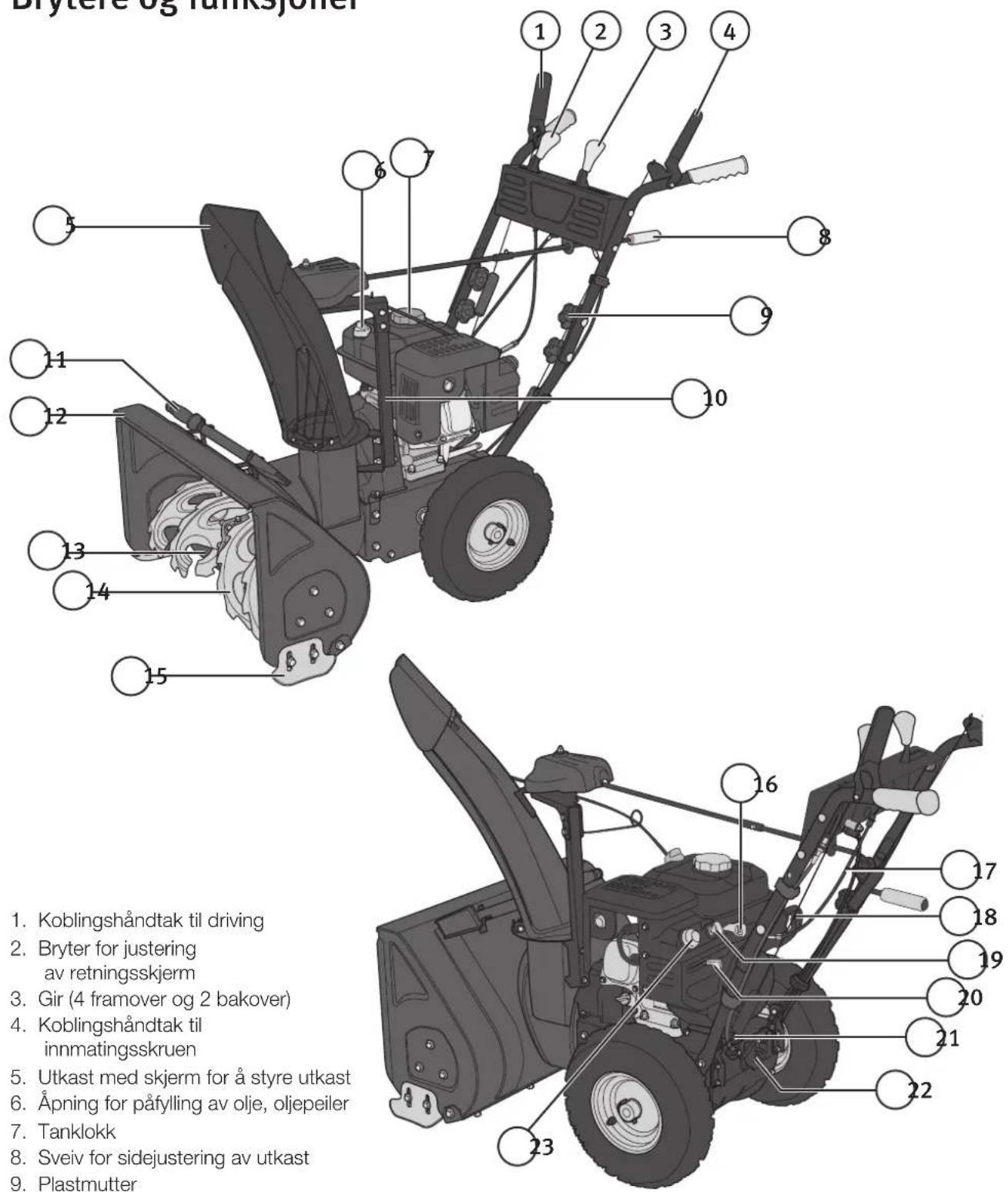

Brytere og funksjoner

1. Koblingshåndtak til driving
2. Bryter for justering av retningsskjerm
3. Gir (4 framover og 2 bakover)
4. Koblingshåndtak til innmatingsskruen
5. Utkast med skjerm for å styre utkast
6. Åpning for påfylling av olje, oljepeiler
7. Tanklokk
8. Sveiv for sidejustering av utkast
9. Plastmutter
10. Feste til utkast
11. Rengjøringsverktøy
12. Skovelhus
13. Skjær
14. Innmatingsskrue
15. Meier (en på hver side)
16. Gassregulering

17. Vaier til skjerm for styring av utkast

18. Starthåndtak

19. Tennpluggnøkkel
20. Sjåk
21. Skrue for oljetapping
22. Til retningsskjerm
23. Primer

Montering

∅vre og nedre håndtak

1. Skru av de 4 store plastmutrene, skivene og boltene som sitter på det nedre håndtaket.
2. Løft opp det øvre håndtaket og plasser det utenpå den nedre delen på håndtaket.
3. Skru sammen øvre og nedre håndtak med bolter, skiver og plasthjul.
4. Kontroller at alle vaiere har god frigange.
   A) ∅vre håndtak
   B) Bolt
   C) Plasthjul
   D) Nedre håndtak

1. Fest utkastet på utløpet av skovelhuset. 2. Utkastet festes med 2 bolter nederst.

Monter sveiven til utkastet

Sveiven leveres delt og skal skrus sammen med den medfølgende skruen.

1. Sveivens ytre del skyves gjennom hullet og inn i hylsen.

2. Trykk en skrue inn gjennom hullet i hylsen og sveiven, og skru på mutteren.

Bruk

Oljepåfylling og nivåkontroll

Obs! Snofreseren leveres uten olje. Det må fylles på olje før freseren tas i bruk. Motoren rommer ca. 0,6 l.

Obs! Motoren har kombinert oljepeiler og lokk til oljetanken.

• Bruk SAE 5W-30 for 4-takts bensinmotorer, kvalitetsklasse SG, SF.
• Skru av lokket til oljetanken og fyll på anbefalt mengde olje. Oljemengden må kontrolleres regelmessig. Nivået skal ligge innenfor det markerte området på oljepeileren. Ikke fyll på for mye!

Obs! Oljepeileren skal ikke skrus ned ved nivåkontroll. Hold den kun ned mot påfyllingshullet for å få riktig nivå.

Obs! På den venstre siden av motoren er det en plugg som benyttes til påfylling när motoren er montert til et annet produkt. På denne modellen skal IKKE pluggen brukes. Man skal kun fylle olje ved inntaket under oljelokket.

VIKTIG! Første oljeskift skal skje etter at motoren har gått i 5 timer.

Forberedelser

• Kontroller at det området som skal ryddes for snø er fritt for fremmede gjenstander.
• Kontroller at alle brytere og knapper går lett og at de går tilbake til utgangsposisjonen når de slippes opp.
• Alle innstillinger må frikobles (stilles i «fri») før motoren startes.
• Planlegg på forhånd hvor snøen skal kastes. Dette for å unngå at personer eller ting skades av uønskede gjenstander.
• Bruk ikke snøfreseren uten å være riktig kledd. Bruk passende skotøy med gode såler, ved glatt føre.
• Service, justeringer og vedlikehold må kun skje med motoren skrudd av (dersom ikke bruksanvisningen sier noe annet).
• Bruk alltid vernebriller eller visir når snøfresingen pågår og ved vedlikehold og service av maskinen.
• Juster høyden på innmatingshuset slik at den går fritt ved grusganger etc.
• La snøfreseren tilpasses utendørstemperaturen før bruk.

Før bruk

Sjekk deretter at det indre viftehjulet er bevegelig og ikke blokkert. Småstein kan ha festet seg mellom det indre viftehjulet og trommelen, og dette kan igjen føre til at viftehjulet ikke roterer. En annen mulighet kan være at det har frosset fast. Hvis ikke det indre viftehjulet kan rotere fritt, vil drivreimen slites raskt.

Etter bruk

Plasser snøfreseren slik at den heller framover og at snø og vann renner ut. Dette hindrer at viftehjulet fryser fast.

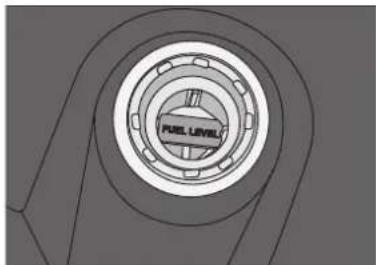

Påfylling av drivstoff

Obs! Bensin er svært brannfarlig!

• Bruk 95 eller 98 oktan blyfri bensin.
  • Maks 10 % etanolinnhold i drivstoffet.
• Drivstoffet må kun oppbevares i kanner som er godkjent til dette formålet.
• Bensintanken må fylles utendørs. Ikke røyk under påfyllingen.

- Ikke fyll på for mye. Drivstoffmengden bör ligge innenfor nivået på nivåmåleren (se fig.).

- Fyll opp bensintanken för motoren startes. Tanklokket må ikke åpnes mens motoren er i gang eller mens den fremdeles er varm.

- Steng tanklokket godt og tørk opp eventuelt spill av bensin før motoren startes igjen.

Obs! Kontroller olje- og drivstoffnivåene før snøfreseren startes. Kontroller at koblingshåndtaket for driving og innmatningsskruen ikke er trykket inn.

1. Trykk tenningsnøkkelen helt inn i tenningslåsen. Nøkkelen skal ikke dreies på, kun trykkes inn.
2. Still inn gassen på full (mot venstre).
3. Still inn sjåken på innstilling for kaldstart (mot høyre). Hvis motoren er varm må sjåken stilles til motsatt side.

4. Trykk 3–5 ganger på bensinpumpen. Dekk til lufthullet som sitter oppå pumpen mens du pumper. Ved kjørlige temperaturer kan motoren trenge å bli primet en gang til. Hvis motoren er varm trykkes primeren inn én gang til.

5. Trekk sakte i starthåndtaket til du kjenner motstand. Trekk deretter raskt og kraftig i håndtaket for å starte. Ikke slipp håndtaket, men hold igjen for å føre det sakte tilbake til utgangsposisjonen.

6. Når motoren har startet og blitt varm føres sjåken sakte tilbake til utgangsposisjonen (mot venstre).
7. Hvis motoren stopper og må startes igjen, skal den gå med sjåken i midtstilling en kort stund. Før den deretter sakte tilbake til utgangsposisjonen.

Sikkerhetskontroll

Obs! Kontroller innmatningsskruen posisjon før første gangs bruk og før hver sesong. Det skal være en liten slakk i vaieren som går fra koblingshåndtaket.

1. Start freseren og trykk koblingshåndtaket ned. La innmatningsskruen jobbe i ca. 10 sekunder. Gjenta dette noen ganger.
2. Slipp opp koblingshåndtaket og plasser deg foran freseren. Kontroller at innmatningsskruen står helt stille og ikke viser noen tendens til å ville rotere.
3. Hvis den roterer eller viser tendens til å ville rotere, tross at koblingshåndtaket ikke er trykket ned, må motoren skrus av og vaieren justeres.

Før første gangs bruk må vaieren til innmatingsskruen justeres

Kontroll og justering av innmatningsskruens koblingsvaier

Innmatingsskruens koblingsvaier er innstilt fra fabrikken, men det kan hende den må etterjusteres etter at håndtaket er montert.

Kjedesmøringen kontrolleres på følgende måte:

1. Start motoren. Obs! Motoren leveres uten olje. Oljen leveres i separat flaske.
2. Trykk koblingshåndtaket ned. Innmatningsskruen skal rotere. Skru deretter av motoren.
3. Hvis innmatningsskruen ikke roterer må koblingsvaieren justeres. Ved feiljustert koblingsvaier vil drivreimen slites raskt.

1. Lösne på skruene på den venstre siden. Det er disse skruene som holder det øvre og nedre håndtaket sammen slik at koblingsvaieren blir mindre spendt.
2. Løft gummihylsen opp over hullplaten.
3. Trekk i den nederste vaieren for å lage større åpning, slik at det blir mulig å ta kroken ut.

1. Strekk vaieren og brett hullplaten til side. Plasser vaierens krok i et hull lengre inne på hullplaten.

2. Fest skruene som holder sammen håndtaket igjen slik at koblingsvaieren blir spendt.

Justering av meier

• Normal bruk: Juster meiene sånn at de er 0,5–1 cm lavere enn skrapeskjæret.
• Hardt pakket snø: Juster meiene noe høyre (for å senke skrapeskjæret).
• Grus eller ujevnt underlag: Juster meiene noe lavere (for å kunne heve skrapeskjæret).

1. Planlegg kjøringen og hvor snøen skal kastes før du starter.
2. Start motoren og juster gassen nær full gass.
3. La motoren varmes opp i noen minutter før snøryddingen begynner, for å oppnå full effekt.
4. Still inn giret i passende innstilling. 2. giret framover er vanligvis det beste til snørydding ved normale forhold.
5. Trykk koblingshåndtaket for innmatningsskruen ned for å starte snøryddingen.
6. Trykk ned koblingshåndtaket for å starte kjøringen, og snøfreseren beveger seg framover. Obs! Man må ikke skifte gir mens freseren er i bevegelse. Slipp koblingshåndtaket for kjøring før skifte av gir.
7. Når jobben er utført: La motoren gå på tomgang i noen minutter etter bruk. La freseren og innmatningsskruen stå stille slik at snø og fuktighet tørker opp.

Stopp motoren

1. Skyv gasspaken helt tilbake.
2. Trekk ut tenningsnøkkelen.
3. Rengjør freseren grundig og beveg alle spaker fram og tilbake noen ganger, for å unngå fastfrying.

Stell og vedlikehold

Obs! Skru av motoren, ta ut tenningsnøkkelen og fjern tenningskabelen fra tennpluggen før service, rengjøring eller vedlikehold på maskinen.

Smøring

• Smør girspaken og øvrige bevegelige deler regelmessig med noen dråper motorolje og/eller spray (type 5–56, WD 40). Bruk ikke for mye smøring!
• Bruk universalfett som er beregnet for biler og maskiner til drevet lengst nede på sveiven som kontrollerer utkastet. Bruk ikke for mye smøring!

Service og smøring av innmatningsskruen

• Innmatningsskruen er utstyrt med «brytebolter» som er konstruert slik at de brytes hvis skruen roterer når den treffer hard, kompakt is eller andre gjenstander. Snøfreseren leveres med ekstra brytebolter slik at de kan skiftes ved behov. Obs! Bryteboltene må aldri erstattes med vanlige bolter. Det kan føre til store skader på freseren dersom gjenstander kommer inn i innmatningsskruen.
• Bryteboltene skal skrus ut en gang per sesong for at skruehullet skal kunne smøres med olje. Smør også skrueakselens plastlagringer.

Justering av vaiere for gir, og drift av innmatingsskrue og hjul

Kontroll av gir

Giret testes slik:

1. Skyv girspaken framover til det høyeste giret (4.) mens motoren er slått av. Slipp opp koblingshåndtaket for kjøring, og snøfreseren skal nå kunne skyves både fram- og bakover.
2. Trykk koblingshåndtaket for kjøring ned og det skal nå ikke gå an å skyve freseren fram- eller bakover.
3. Slipp koblingshåndtaket opp og nå skal freseren kunne skyver fram- og bakover igjen.
4. Flytt girspaken til 2 revers og deretter tilbake til 4. igjen. Man skal ikke kjenne noen motstand i spaken og freseren skal kunne skyves uansett hvilket gir den står i.

Girspaken har to vaire, noe som trekker giret til hver side. Kontroller at alle gir fungerer og at girspaken går enkelt ut til sine ytre stillinger (4. gir framover og 2. bakover). Juster ved behov ved å løsne låsemutteren og dreie på justerskruen til den ene vaieren. Hvis man slipper opp på den ene siden på koblingsvaieren, skal den andre siden spennes.

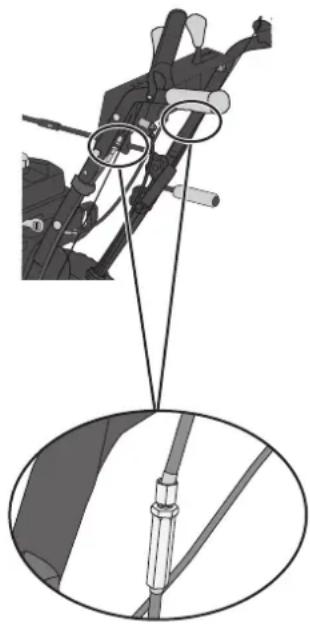

Driving av innmatingsskruen

Justering av innmatningsskruens koblingsvaier:

1. Løft gummihylsen opp over hullplaten.
2. Trekk i den nederste vaieren for å lage større åpning, slik at det blir mulig å ta kroken ut.
3. Brenn hullplaten til side og ta ut den ene kroken fra hullplaten.
4. Strekk vaieren og brett hullplaten til side. Plasser vaierens krok i et hull lengre inne på hullplaten.
5. Start motoren og sjekk funksjonen.

Obs! Hvis innmatningsskruen ikke roterer skikkelig, tross at motoren går og koblingshåndtaket er trykket ned, er slakken i vaieren. Flytt kroken til et hull lengre inne på hullplaten ved behov.

Justering av vaier for driving/kjøring:

1. Hvis freseren har tendens til å trekkes framover uten at koblingshåndtaket for kjøring er tykket inn er vaieren for stram. Juster den slik at det blir en liten slakk på samme måte som ved justering av vaieren for innmatningsskruen, som beskrevet ovenfor.
2. Hvis freseren ikke drives framover tross at koblingshåndtaket blir trykket inn er vaieren for slakk. Spenn vaieren ved å flytte på en krok i hullplaten, på samme måte som beskrivelsen ovenfor.
3. Test hvordan freseren drives framover og etterjuster ved behov.

Rengjøring og øvrig vedlikehold

• Bruk rengjøringsverktøyet for, ved behov, å fjerne snø og is som har festet seg i utkastet eller rundt innmatningsskruen. Bruk aldri fingrene!
• Kontroller regelmessig at alle skruer og mutre er trukket til og at freseren ikke har synlige skader.
• Skrapeskjær og meier blir med tiden slitt og må skiftes ut. Bruk kun originaldeler og deler som er godkjent av forhandler.
• Drivstoffsystemet må kontrolleres regelmessig. Sjekk at det ikke er lekkasjer eller skader på tank, lokk eller bensinslange.
• Produktets må ikke modifiseres eller endres på.

Motorens serviceintervaller

	Etter de 5 første timene.	Ved hver gangs bruk eller hver 5. time.	Ved hver sesongstart eller hver 25. time.	Ved hver sesongstart eller hver 50. time.
Sjekk oljenivået. •
Skift olje. • •
Kontrollere tennplugg. •
Rengjør området rundt lyddemperen.		•

Oljeskift

Obs! Kontroller oljenivået hver gang snøfreseren skal brukes.

Obs! Ved tømming av olje fra oljetanken må freseren helles bakover. Hvis tanken er fylt hel opp kan drivstoffet renne ut ved tanklokket.*

1. Start motoren og varmkjør den ett par minutter. Da blir det enklere å tømme ut oljen.
2. Sett et passende oppsamlingskar under oljeavtappingspluggen.
3. Skru ut pluggen, hell freseren bakover og tøm ut oljen. Husk at oljen kan være svært varm.
4. Sett skruen på plass igjen og fyll på med ny olje. Se avsnittet Påfylling av olje og nivåkontroll ovenfor.

* Tøm i så fall ut bensinen før oljen tømmes ut. Motoren må være kald når bensinen tømmes ut. Utfør jobben utendørs og samle opp drivstoffet i godkjent beholder. Hvis drivstoffet ikke skal brukes igjen skal det leveres til en gjenvinningsstasjon.

Tennplugg

Obs! La motoren bli kald før tennpluggen skrues ut. Tennpluggen og lyddemperen er svært varme etter bruk.

Tennpluggen skal kontrolleres før hver sesong og skiftes ved behov.

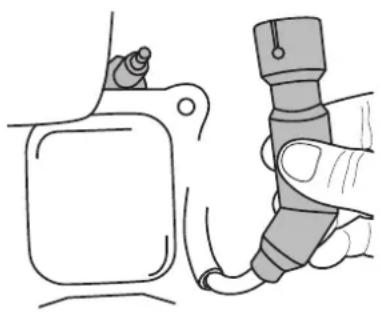

1. Ta bort kabelen fra tennpluggen. Ikke trekk i kabelen, men ta tak i tennhetten av metall og press den lett fram og tilbake samtidig som du trekker i den.
2. Bruk tennpluggnøkkelen og skru ut pluggen.
3. Kontroller at pluggen ikke har synlige skader og rengjør den med en stålbørste ved behov.
4. Kontroller elektrodeavstanden. Den skal være 0,6–0,8 mm. Spesialverktøy til dette formålet fås kjøpt separat.
5. Skru tennpluggen tilbake for hånd til du kjenner at den entrer skikkelig. Trekk deretter til med pluggnøkkelen.
6. På ny plugg må pluggens skive komprimeres ved montering. Trekk til ½ omdreining etter at den nye pluggen er skrudd til bunnen.
7. Når en brukt plugg monteres, trekkes den 1/4 omdreining til etter at den er skrudd til bunns.

Tips! Tre en bit PVC-slange på tennpluggens tilkoblingspunkt for kabelen. Da er det enklere å komme til å få skrudd for hånd.

Skifte av skrapeskjær

• Skru ut skrapeskjærets 3 festebolter og demonter skjæret.
• Monter det nye skjæret. Påse at alle boltehodene kommer på oversiden, inne i skovlehuset.
• Bruk kun originaldeler eller deler som er godkjent av forhandler.

• Skru ut de to festeboltene til meiene og demonter meiene.
• Monter de nye meiene. Påse at alle boltehodene kommer på innsiden, inn i skovlehuset.
• Bruk kun originaldeler eller deler som er godkjent av forhandler.

Hvis snøfreseren ikke skal brukes på en stund (dvs. lagres i over en måned)

• Tøm drivstofftanken. Dette må gjøres mens motoren er kald. Utfør jobben utendørs og samle opp drivstoffet i godkjent beholder. Hvis drivstoffet ikke skal brukes igjen skal det leveres til en gjenvinningsstasjon.
• Start motoren og la den gå til den stopper på grunn av mangel på drivstoff.
• Snøfreseren og bensinkannen skal oppbevares i et godt ventilert rom og aldri innendørs i lokaler med åpen flamme eller gnister.

Skifte av drivreim

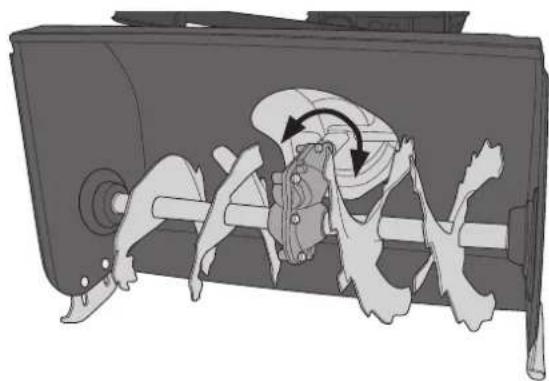

Obs! Før skifte av drivreim må man kontrollere at det 2. trinn på innmatingen (det indre viftehjulet) kan beveges.

1. Obs! Fjern hylsen fra tennpluggen og ta ut tenningsnøkkelen.

1. Sjekk deretter at det indre viftehjulet er bevegelig og ikke blokkert. Småstein kan ha festet seg mellom det indre viftehjulet og trommelen, og dette kan igjen føre til at viftehjulet ikke kan rotere. En annen mulighet til at det ikke er bevegelig er at det har frosset fast.
2. Pass også på at det indre viftehjulet er bevegelig før du starter motoren igjen. Hvis det ikke er bevegelig vil drivreimen bli fort slitt.

Skifte av drivreim

1. Skru ut de to skruene som holder plastdekselet på plass. Bruk en 10 mm nøkkel.

1. Legg freseren over på siden slik at den hviler på innmatingsåpningen. Obs! Pass på at det ikke renner bensin ut av tanken när snøfreseren ligger på siden. Bensintanken bör ha mindre enn halvfull tank.

2. Skru ut de 6 skruene som holder plastdekselet på undersiden av slyngen på plass. Bruk en 10 mm nøkkel.

1. For å få tilgang til drivreimen må snøfreseren åpnes. Skru ut de øvre skruene på begge sider og løsne litt på de underste skruene. Bruk en 13 mm nøkkel.

1. Trykk ned den fremre og bakre delen på snøfreseren slik at det blir mer plass til montering av den nye drivreimen.

1. Trykk inn det høyre håndtaket, og lås det i denne posisjonen med et bånd o.l. Drivhjulet flyttes da fra reimskiven og det blir mer plass.

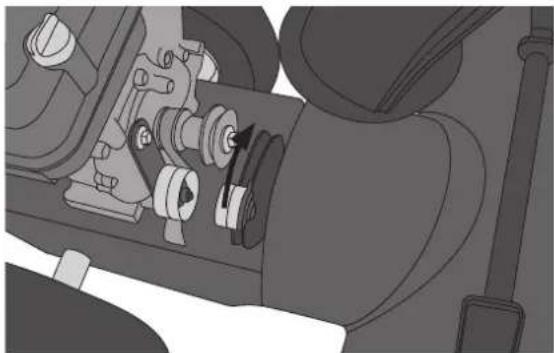

1. Fjern den gamle drivreimen og sett på plass den nye. Den settes i ovenfra. Trykk inn spennrullen for å gi plass til drivreimen, bak reimstyringen/bremsen.

2. Legg deretter drivreimen over den øvre reimskiven (se bilde).

3. Løsne på det høyre håndtaket og monter vaieren (og hullplaten) igjen på det venstre håndtaket.

4. Monter alle delene i omvendt rekkefølge.

5. Kontroller hvordan drivreimen fungerer (Justering av vaier for gir, innmatingsskruens drift og hjulenes drift i bruksanvisningene).

Service og smøring av innmatningsskruen, skifte av brytepinner

Innmatningsskruen er utstyrt med «brytebolter» som er konstruert slik at de brytes hvis skruen roterer när den treffer hard, kompakt is eller andre gjenstander. Snøfreseren leveres med ekstra brytebolter slik at de kan skiftes ved behov.

Obs! Bryteboltene må ikke erstattes med vanlige bolter. Det vil skade freseren hvis innmatningsskuren fester seg på boltene eller annet.

Bryteboltene skal skrus ut en gang per sesong og skruehullene smøres med olje. Smør også skrueakselens plastlagringer (25).

Problem Mulig årsak Tiltak
Motoren starter ikke.	Tom for drivstoff eller drivstoffet er for gammelt.Tett bensinslange.Tenningsnøkkelen er ikke skjøvet helt inn.Tennpluggkabel og tennplugg har ikke kontakt med hverandre.Defekt tennplugg.Motoren er ikke smurt godt.Motoren har fått for mye drivstoff.Gassen er innstilt på tomgang.	Tøm tanken og fyll på nytt drivstoff.Rengjør eller skift bensinslange.Skyv nøkkelen helt inn.Trykk tennpluggkabelen ordentlig på plass.Rengjør pluggen og kontroller elektrodeavstanden eller skift plugg.Trykk 3–5 ganger på bensinpumpen.Vent i minst 10 minutter før neste startforsøk.Still gassen på «Full gass».
Motoren går ujevnt.	Motoren går med choken ute selv om den er varm.Blokkert bensinslange eller gammel bensin.Rusk og/eller kondens (vann) i drivstoffsystemet.Forgasseren er feiljustert.	Still choken i riktig posisjon.Rengjør eller skift bensinslange.Tøm tanken og fyll på nytt drivstoff.Tøm tanken og fyll på nytt drivstoff.Kontakt et autorisert serviceverksted.
Motoren er svak.	Løs tennpluggkabel.Motorens ventilasjonshull er tette.	Fest tennpluggkabelen godt på pluggen.Rengjør tanklokket og påse at ventilasjonshuller er åpent.
Motoren overopphetes.	Forgasseren er feiljustert. Kontakt et autorisert serviceverksted.
Vibrasjoner i maskinen.	Løse deler eller skadet innmatningsskrue. Skru av motoren og koble tennpluggkabelen fra pluggen. Trekk til alle løse bolter.Kontroller innmatningsskruen og skift ut de skadede delene. Hvis dette ikke løser problemet, så ta kontakt med autorisert service.
Snøfreseren drar ikke framover.	Vaieren er feiljustert.Drivreimen er slakk eller skadet.	Juster vaieren som beskrevet under avsnittet Justering av vaier for driving/kjøring og gir ovenfor.Kontakt autorisert service for å få drivreima kontrollert.
Innmatningsskruen fortsetter å rotere tross at koblingshåndtaket slippes opp.	Vaieren er feiljustert. Juster vaieren som beskrevet ovenfor.
Snøen slynges ikke ut.	Utkastet er tett og/eller det kan være noe annet som hindrer skruen fra å rotere.Brytepinnene har fallt av.Innmatningsskruens vaier er feiljustert eller drivreimen må skiftes ut.	Skru av motoren og koble tennpluggkabelen fra pluggen.Rens utkastet og området rundt innmatningsskruen.Sett på plass nye brytepinner.Juster vaieren. Se avsnittet Justering av innmatningsskruens koblingsvaier ovenfor. Kontakt autorisert service for å få drivreima kontrollert.

Avfallshändtering

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

Spesifikasjoner

Type Totrinns snøfreser

Arbeidsbredde 600 mm

Maks snødybde Ca. 400 mm

Kastelengde Inntil ca. 8 m

Motor 1-sylindret 4-takts bensinmotor; 3,5 kW

Tankvolum Ca. 2 liter

Volum oljetank 0,6 liter

Gir 4 framover, 2 bakover
