Type	Hageshredder
Modell	HS2800N
Merke	Cocraft
Merkespenning	230–240 V AC, 50 Hz
Effektforbruk	2800 W (P40)
Oppsamlingsbeholderens kapasitet	60 L
Maksimal grendiameter	45 mm
Vekt	22 kg
Hjuldiameter	200 mm
Lydtrykknivå (LpA)	74,9 dB(A), K=3 dB(A)
Målt lydeffektnivå (LwA)	85,9 dB(A), K=3,28 dB(A)
Garantert lydeffektnivå (LwA)	88 dB(A)
Motoroverbelastningsbeskyttelse	Automatisk avstenging med tilbakestillingsknapp
Nullspenningsutløserbryter	Ja, forhindrer automatisk omstart etter strømbrudd
RCD-krav	30 mA jordfeilbryter
Bladrotasjonsretning	Reversibel for å fjerne blokkeringer
Trykkplatejustering	Ja, med skrue (0–0,5 mm klaring)
Sikkerhetsfunksjoner	Sikkerhetsbryter på oppsamlingsbeholder, bladdeksel, overbelastningsbeskyttelse
Nødvendig verneutstyr	Hørselvern, øyevern, hansker, solid fottøy
Materialer egnet for strimling	Biologisk nedbrytbart hageavfall: kvister, greiner, hekkeklipp
Materialer IKKE egnet	Jorddekte røtter, steiner, metall, glass, stoff, papir, plast, kjøkkenavfall
Montering nødvendig	Ja: feste hjul, montere strimlerenhet, installere oppsamlingsbeholder
Vedlikehold	Rengjør ventilasjonsspalter, tørk av med fuktig klut, oppbevar tørt

Ofte stilte spørsmål - HS2800N Cocraft

Hvilken type materiale kan jeg strimle med Cocraft HS2800N?

Strimleren er designet for biologisk nedbrytbart hageavfall som kvister, greiner fra busker, hekker og små trær. Ikke strimle jorddekte røtter, steiner, metall, glass, stoff, papir, plast eller kjøkkenavfall.

Hvordan starter jeg strimleren?

Først, sørg for at oppsamlingsbeholderen er låst på plass og at sikkerhetsbryteren er oppe. Koble til en 230 V, 50 Hz stikkontakt med en 30 mA jordfeilbryter. Still rotasjonsretningsvelgeren til ↓ (med klokken), trykk deretter på På-bryter [I].

Hva skal jeg gjøre hvis bladet setter seg fast?

Slå av strimleren og vent til bladet stopper. Still rotasjonsretningsvelgeren til ↑ (revers), trykk og hold inne den fjærbelastede På-bryteren for å reversere bladet. For gjenstridige blokkeringer, koble fra enheten, fjern bladdekselet og fjern rusk manuelt.

Hvordan justerer jeg trykkplaten?

Mens strimleren går (med klokken), drei sakte trykkplatejusteringsskruen med klokken til du hører en skrapelyd og ser aluminiumsspon. Dette setter klaringen til 0 mm for optimal strimling.

Hvilke sikkerhetstiltak bør jeg ta?

Bær alltid hørselvern, øyevern, hansker og solid fottøy. Hold hender og føtter unna trakten og utløpsåpningen. Bruk aldri i regn eller på våte overflater. Sørg for at produktet står på et jevnt underlag og at alle deksler er sikre.

Strimleren starter ikke – hva kan være galt?

Sjekk at sikkerhetsbryteren på oppsamlingsbeholderen er helt oppe, at skjøteledningen er hel og tilkoblet, at stikkontakten er strømførende, og at overbelastningsbeskyttelsen ikke har utløst. Hvis utløst, vent 1-2 minutter og trykk på tilbakestillingsknappen.

Hvordan vedlikeholder jeg strimleren?

Koble alltid fra før rengjøring. Tørk av utsiden med en fuktig klut og mildt rengjøringsmiddel. Hold ventilasjonsspalter fri for rusk. Bruk aldri høytrykksspyler eller hageslange. Oppbevar på et tørt, støvfritt sted utilgjengelig for barn.

Kan jeg bruke skjøteledning?

Ja, men den må være egnet for utendørs bruk (minimum H07RN-F), med et ledertverrsnitt på 1,5 mm² for lengder opptil 25 m og 2,5 mm² for lengre lengder. Rull alltid ut hele kabelen og inspiser for skader.

Hvordan avhender jeg strimleren ved slutten av levetiden?

Ikke kast den sammen med husholdningsavfall. Lever den til et lokalt gjenvinningsanlegg eller kontakt kjøpsstedet for miljømessig forsvarlig avhending, i samsvar med EU-direktiver.

Hva er maksimal grendiameter HS2800N kan håndtere?

Strimleren kan behandle greiner opp til 45 mm i diameter. Ikke overbelast maskinen – mat materialet jevnt og unngå å tvinge inn store greiner.

BRUKSANVISNING HS2800N Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for senere bruk.

Tärkeää tietoa:

Les gjennom hele bruksanvisningen før produktet tas i bruk, og ta vare på den for fremtidig bruk. Vi tar forbehold om eventuelle feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter (se kontaktopplysninger på baksiden).

Sikkerhet

Produktet må ikke brukes i regnvær eller andre ugunstige værforhold.

Advarsel! Slå av motoren og trekk støpselet ut av stikkontakten før vedlikehold og rengjøring. Gjør det samme hvis skjøteledningen er skadet.

Advarsel! Roterende kniv. Hold hender og føtter unna inn- og utmatingsåpningen. Kniven fortsetter å rotere en kort stund etter at produktet er skrudd av.

Advarsel! Når produktet er i bruk er det en viss fare for at materialer kan slynges ut. Sørg for å holde god avstand fra inn- og utmatingsåpningen. Hold andre personer og kjæledyr på trygg avstand fra arbeidsområdet.

Advarsel! Fare for elektrisk støt.

Trekk støpselet ut fra kontakten før vedlikehold og/eller rengjøring.

Garantert lydnivå.

Vent til alle bevegelige deler har stoppet helt opp før du berører dem.

• Produktet må ikke brukes av personer (inkl. barn) med begrensede fysiske eller mentale ferdigheter. Det må heller ikke benyttes av personer som ikke har tilstrekkelig erfaring og kunnskap om produktet, hvis de ikke har fått opplæring i bruken av noen som har ansvar for deres sikkerhet.
  • La aldri barn leke med produktet.
• Rengjøring og vedlikehold må ikke utføres av barn.
• La aldri barn eller andre personer som ikke har lest og forstått bruksanvisningen bruke produktet. Lokale forskrifter kan ha aldersbegrensning for bruk av produktet.

Før bruk

• Produktet må ikke brukes dersom andre personer eller kjæledyr er innenfor arbeidsområdet.
• Bruk alltid hørselvern og vernebriller/visir når du bruker produktet.
• Bruk alltid passende arbeidsklær, hansker og vernesko når du bruker produktet. Bruk ikke løstsittende klær eller klær som har løse remmer eller belter. Bruk ikke produktet når du er barbent eller har åpne sandaler.
• Det skal være godt med plass rundt produktet når du bruker det. Hold produktet på god avstand fra bygninger eller andre konstruksjoner. Pass på at produktet er plassert på et stabilt og flatt underlag. Produktet må kun brukes når det står i normal, oppreist stilling.
• Ikke plasser produktet på grus eller steinheller. Materialene som slynges ut kan skade underlaget.
• Påse at alle skruer, muttere og andre festeanordninger er godt festet. Alle deksler og beskyttelsesanordninger må være hele og forsvarlig festet. Bytt ut eventuelle ødelagte beskyttelsesetiketter før bruk.
• Kontroller at skjøteledningen og kontakten er hel og fri for skader før bruk. Hvis den er skadet må den kobles fra strømnettet umiddelbart. IKKE BER∅R EN SKADET LEDNING ELLER KOBLING F∅R DEN ER KOBLET FRA STR∅MNETTET. Ikke bruk produktet hvis ledningen er skadet.
• Bruk kun reservedeler som er godkjent av produsent eller forhandler.
• Ikke forlat produktet ubevoktet når det er slått på og oppbevar det tørt og utenfor barns rekkevidde.
• Produktet skal kun kobles til en jordet kontakt med 230 V, 50 Hz som er sikret med en jordfeilbryter (RCD) på 30 mA.

Ved bruk av maskinen

• Du må forsikre deg om at innmatningsåpningen er tom när du starter maskinen.
• Hold hode, hår og andre kroppsdeler på god avstand fra innmatningsåpningen.
• Ta aldri på bevegelige deler før produktet er koblet fra strømnettet og alle bevegelige deler har stoppet helt.
• Stå alltid i en stabil arbeidsstilling när du bruker produktet. Stå alltid på samme plan som hjulene eller föttene til produktet.
• Vær veldig forsiktig og sørg for at det ikke kommer fremmede gjenstander (metall/steiner/flasker/bokser etc.) sammen med kvistene når du mater maskinen.
• Bruk aldri produktet med løse beskyttelsesanordninger eller uten beholder. Bruk det heller ikke med skadet eller ødelagt skjøteledning.
• Slå av motoren før beholderen fjernes fra eller settes på plass på produktet.

• Ikke bruk produktet i regnvær eller ved andre ugunstige værforhold.

• Ikke bruk produktet hvis du er trett eller sliten. Ikke bruk produktet dersom du er påvirket av alkohol, medisiner eller andre rusmidler. Ta pauser när du er sliten.

• Slå av produktet og koble det fra strømnettet når:

• det ikke er i bruk.

• det transporteres eller forlates uten tilsyn.
• du skal fjerne kvistrester fra kniven.
• det kontrolleres eller rengjøres.
• du skal utføre vedlikehold eller skifte deler.
• før det løftes på eller flyttes.

- La ikke beholderen bli så full at materiale samler seg rundt utkastet. Dette kan hindre at materiale mates ut riktig og holde materiale tilbake.

• Ikke flytt på eller transporter kvernen mens den er på.
• Sørg for å holde hender og andre kroppsdeler på avstand fra innmatingsåpningen, utkaståpningen og alle bevegelige deler.
• Slå av produktet umiddelbart og koble det fra strømnettet dersom du skal fjerne kvist fra innmatings- eller utkaståpningen. Vær sikker på at kniven og alle åpninger er fri for forurensninger når motoren startes igjen. Husk at kniven begynner å rotere i samme øyeblikk som produktet startes igjen.

• Slå av produktet umiddelbart og vent til alle deler har stoppet dersom en fremmed gjenstand har kommet inn i systemet eller hvis det kommer uvanlige lyder eller vibrasjoner fra det. Koble produktet fra strømnettet og kontroller følgende punkter før motoren startes igjen:

• Kontroller om noen av delene på produktet er skadet.

• Skift ut eller reparer skadede deler.
• Fest eventuelle deler som har løsnet.

Advarsel!

Følg følgende punkter for å unngå personskader eller skader på produktet:

• Rengjør ventilasjonsåpningene regelmessig og følg alle punktene under avsnittet for vedlikehold.
• Produktet må ikke overbelastes – følg anvisningene for maks diameter på grener og kvister. Bruk ikke produktet til tunge arbeidsoperasjoner eller til annet enn det det er beregnet og konstruert for.
• Slå først av produktet når innmatningsåpningen er helt tom. Hvis ikke kan kvister sette seg fast og føre til at produktet ikke kan startes igjen.
• Ikke reparer produktet selv dersom du ikke har de rette kvalifikasjonene. Alle reparasjoner og alt vedlikeholdsarbeider som ikke er beskrevet i denne bruksanvisningen skal utføres av kvalifisert servicepersonale og med originale reservedeler.

Elsikkerhet

Advarsel! Følg punktene nedenfor for å unngå personskader eller elektrisk støt.

• ∅delagte kabler og støpsler eller feil kabler og støpsler som ikke stemmer overens med spesifikasjonene må ikke benyttes. Trekk støpselet umiddelbart ut fra kontakten dersom kabler eller støpsler er ødelagt. Ikke berør skadede kabler eller støpsler før produktet er koblet fra strømnettet.
• Dersom produktets interne strømkabel eller koblinger til skjøteledningen er skadet må disse skiftes av produsenten, ved deres serviceverksted eller av annen kvalifisert fagperson. Dette for å unngå elektrisk støt eller brann.
• Produktet må ikke tas i bruk dersom på/av-knappen er skadet eller ikke fungerer som den skal. Reparasjoner skal utføres av produsenten, på produsentens serviceverksted eller av en kvalifisert fagperson.
• Dersom det benyttes skjøteledninger må disse være godkjent for bruk utendørs og være klassifisert som minst H07RN-F. Minimum areal på ledning skal være 3G 1,5 mm².
• Dersom ledningsarealet er for lite vil maskinens ytelse være merkbart redusert. Ved bruk av skjøteledning med lengde på mindre enn 25 m skal arealet på denne være minimum 3 G 1,5 mm². Ved bruk av lengre ledninger skal arealet være minst 3 G 2,5 mm². Skjøteledningen skal være rullet helt ut og kontrolleres for eventuelle skader før bruk.
• Trekk alltid i støpselet og ikke i ledningen når skjøteledningen skal kobles fra kontakten. Hold ledningen unna varme, olje og skarpe kanter.
• Hold ledningen unna alle bevegelige deler.

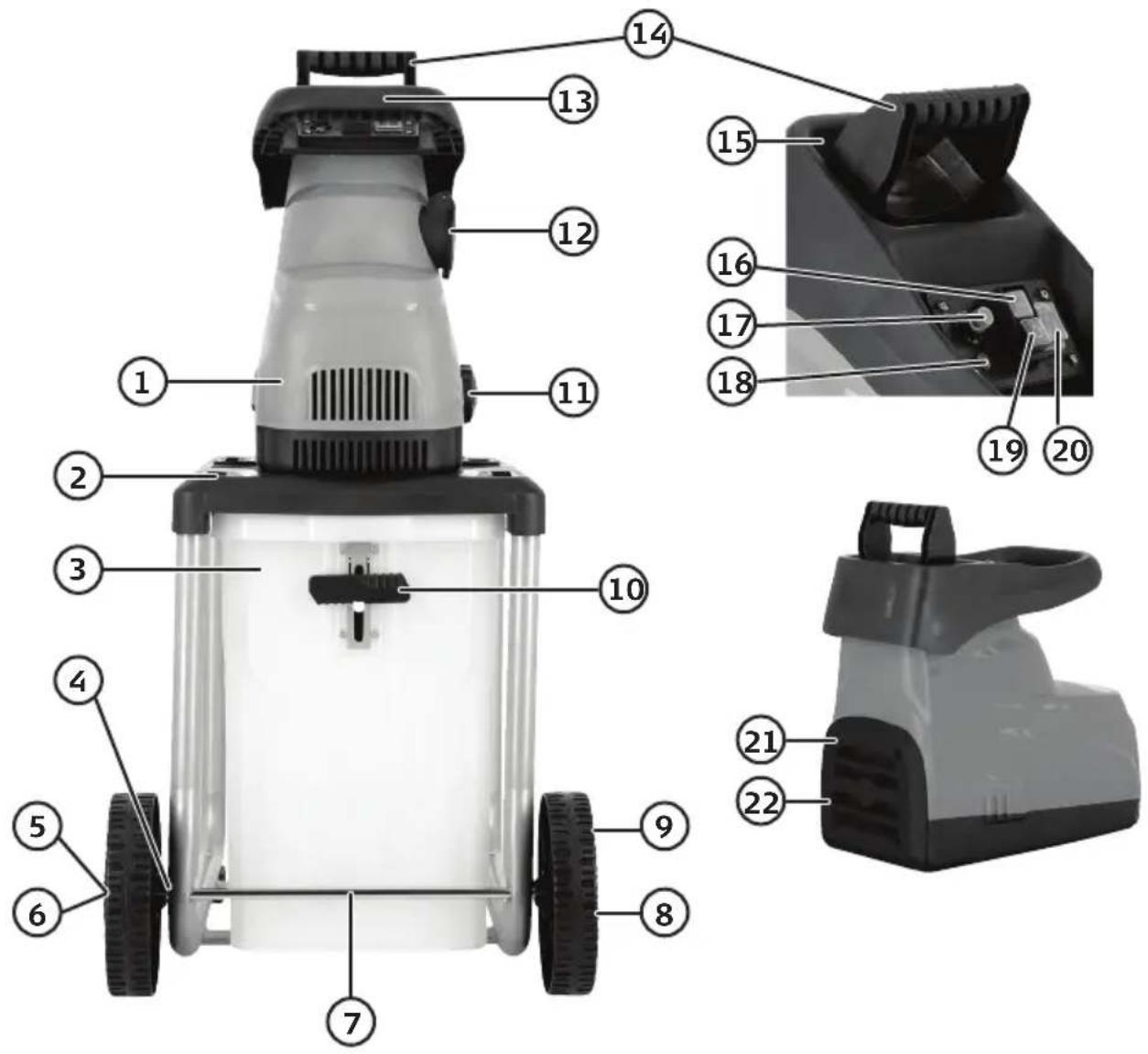

Produktbeskrivelse

1. Kompostkvern
2. Stativ
3. Beholder
4. Skive (indre, synes ikke på bildet)
5. Skive (ytre, synes ikke på bildet)
6. Saksesplint (synes ikke på bildet)
7. Hjulaksel
8. Navkapsel
9. Hjul
10. Sperrehåndtak for beholder/startsperre
11. Vrider for justering av mothold

12. Kontakt for skjøteledning

13. Håndtak

14. Påskyver
15. Innmatningsåpning
16. På-bryter
17. Tilbakestilling av motorvern
18. Indikator: Tennes når produktet er koblet til strømnettet og sperrehåndtaket til beholderen er låst.
19. Av-bryter
20. Bryter for innstilling av rotasjonsretning
21. Skrue til dekselet over kniv
22. Deksel over kniv

Montering

1. Skyv hjulakselen (7) på plass og fest de indre skivene (4).

2. Sett hjulene på hjulakselen og fest de ytre skivene (5). Hjulene låses på plass med saksesplintene (6).

3. Fest navkapslene (8) på hjulene.

4. Monter kompostkvernen (1) på stativet (2) med de 4 medfølgende skruene.

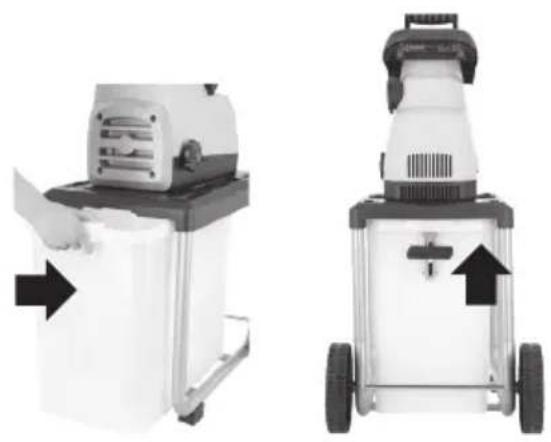

5. Sperrehåndtaket/startsperren (10) må være skjøvet ned for at beholderen skal kunne skyves på plass eller fjernes.

1. Skyv beholderen på plass (det er kun mulig å skyve den inn riktig) og skyv opp sperrehåndtaket/startsperren for å låse fast beholderen og deaktivere startsperren.

Kompostkvernen er kun beregnet til kutting av biologisk nedbrytbart hageavfall, som grener og kvister fra busker, hekker og mindre trær. Den må ikke benyttes til røtter med jord. Pass på at det ikke kommer jord, steiner, metallbiter, glass, tekstiler, papir eller plast inn i kvernen. Kvernen må ikke brukes til avfall som ikke har fast konsistens, som f.eks. kjøkkenavfall.

På/av

1. Kvernen skal kobles til en kontakt på 230 V, 50 Hz som er sikret med en jordfeil-bryter (RCD) på 30 mA.
2. Kontroller at innmatningsåpningen (15) er tom.
3. Trykk bryteren for rotasjonsretning (20) nedover ↓ slik at kniven vil rotere medsols. Trykk deretter på [I] (16) for å starte kvernen.
4. Trykk på [o] for å slå av kvernen.

Skift rotasjonsretning for å mate ut materiale som har satt seg fast

Motoren skal være skrudd av og kvernen må ha sluttet å rotere før rotasjonsretningen endres.

Slå av kvernen og vent til den har sluttet å rotere før bryteren stilles i posisjon ↑. Hold [I] inne for å starte kvernen, [I] er nå fjærende. Kniven roterer i motsatt rotasjonsretning så lenge bryteren holdes inne. Dette gjør at materiale som sitter fast kan trekkes ut og fjernes.

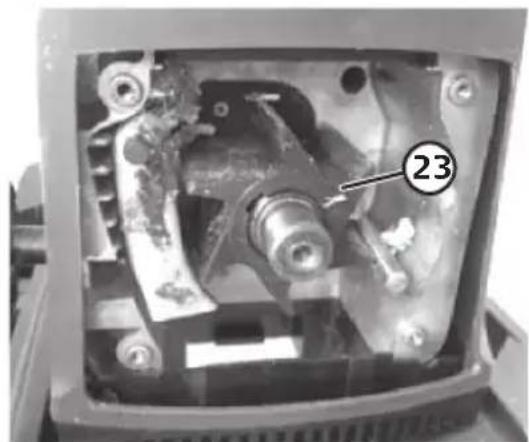

Hvis det fremdeles er materiale som sitter fast

Det kan hende at noe fester seg på selve kniven og da hjelper det ikke å skifte rotasjonsretning får å få løsnet på det.

Gjør da følgende:

1. ⚠️ Slå av kvernen og koble den fra strømnettet.
2. Skru ut de 4 skruene (21) som holder beskyttelsesdekselet (22) på plass, benytt den medfølgende sekskantnøkkelen.
3. Ta bort dekselet og rengjør området rundt kniven (23) slik at den kan rotere fritt.
4. Sett dekselet på plass igjen og fest det med skruene.

Obs! Kvernen er utstyrt med nullspenningsbryter som hindrer den i å starte når du ikke ønsker det, som etter et strømbrudd.

Motorvern

1. Dersom kompostkvernen overbelastes, for eksempel hvis kniven blokkeres, vil motoren stoppe i løpet av noen få sekunder. Motorvernet skrur automatisk av strømtilførselen. Vent i minst 1–2 minutter så motoren får kjølt seg ned og trykk deretter inn tilbakestillingsknappen (17).

2. Trykk deretter inn [I] for å starte kvernen.

Justering av mothold

Kvernens skjæremekanisme består av en roterende kniv og et mothold. For optimal oppmaling skal spalten mellom kniv og mothold være 0–0,5 mm. Spalten er forhånds-innstilt fra fabrikk og trenger ikke å justeres når maskinen tas i bruk. Etter en tids bruk kan det hende at motholdet må justeres for at kvernen skal fungere optimalt. Gjør da følgende:

1. Still bryteren for valg av rotasjonsretning (20) i posisjon ↓ for normal bruk. Start kvernen. Drei motholdsvrideren (11) sakte og forsiktig (en halv omdreining flytter motholdet ca. 0,5 mm) medsols til det kommer en skrapende lyd og små aluminiumspon faller ned i beholderen.

2. Nå er spalten mellom kniv og mothold 0 mm og oppmalingen blir optimal.

Brukertips

• Les bruksanvisningen og sørg for at du forstår den.
• Bruk vernebriller, hørselvern, hansker og kraftig arbeidstøy.
• Det anbefales også å bruke hjelm med visir.
• Advarsel! Hvis det mates inn lengre kvister er det fare for at disse kan slenges til siden – hold god avstand.
• Mat inn materiale som skal deles fra høyre side av innmatingsåpningen.
• Ikke mat med så mye at innmatingsåpningen tettes.
• Vissent og fuktig hageavfall som har ligget i flere dager må kjøres vekselvis med tørre kvister for at det ikke skal sette seg fast.
• Kjøkkenavfall eller annet mykt avfall må ikke kjøres i kvernen.
• Grener med mange kvister og/eller mye løv kjøres helt gjennom før du mater på med nytt materiale.
• Pass på å tømme beholderen med jevne mellomrom slik at materialet i beholderen ikke hoper seg opp og hindrer videre arbeid.
• Påse at motorens ventilasjonsåpninger er fri for forurensning.

Vedlikehold

• Kvernen skal kobles fra strømnettet når det skal utføres vedlikehold og rengjøring av den.
• Rengjør produktet utvendig med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsemidler eller etsende kjemikalier.
• Bruk aldri høytrykkspyler eller vannslange til rengjøringen. Vann må ikke under noen omstendigheter trenge inn i kvernen.
• Når kvernen ikke er i bruk skal den lagres tørt, støvfritt, og utilgjengelig for barn. Den må også kobles fra strømnettet.

Avfallshåndtering

Symbolet betyr at produktet ikke skal kastes sammen med øvrig husholdningsavfall. Dette gjelder i hele E∅S. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en tilfredsstillende måte. Når produktet skal kasseres, benytt eksisterende systemer for returhåndtering eller kontakt forhandler. De vil ta hånd om produktet på en miljømessig forsvarlig måte.

Kvernen vil ikke starte.	Er skjøtekabelen hel og riktig koblet til, både til kontakten og kvernen?Er det strøm i stikkontakten? Kontroller jordfeilbryteren.Er motorbeskyttelsen utløst? (se avsnittet Motorvern for å tilbakestille).Kontroller at låsehåndtaket/startsperren til beholderen er helt skjøvet helt ut.
Materialet kvernen mates med trekkes ikke ned i kvernen.	Kontroller at kniven roterer riktig vei (se avsnittet Skift rotasjonsretning for å mate ut materiale som har satt seg fast).Beholderen kan være full. Sjekk og tøm den ved behov.
Materialet kvernen mates med males ikke opp fint nok.	Juster motholdet (se avsnittet Justering av mothold).

Spesifikasjoner

Strømtilkobling 230–240 V AC, 50 Hz

Effekt 2800 W (P40*)

Beholder 60 liter

Maks diameter på greiner 45 mm

Lydtrykksnivå, LpA 74,9 dB (A), K = 3 dB (A)

Lydeffektnivå, målt, LwA 85,9 dB (A), K = 3,28 dB (A)

Garantert lydeffektnivå, LwA 88 dB(A)

Hjuldiameter 200 mm

Vekt 22 kg

De lydnivåene som er oppgitt er fastsatt i overenstemmelse med prosesser for måling av lydnivåer som oppgis i EN 13683:2009-09, appendiks F.

* Driftsform P40 betyr at produktet skal brukes i sykluser på 20 sekunder i drift og 30 sekunder på tomgang.
