Viktig sikkerhetsinformasjon

ADVARSEL

Hvis du unnlater å følge disse advarslene, forsiktighetsreglene og merknadene, kan det føre til personskader, skade på fartøyet eller enheten eller dårlig produktytelse.

Se veiledningen Viktig sikkerhets- og produktinformasjon i produktesken for å lese advarsler angående produktet og annen viktig informasjon.

Radaren avgir elektromagnetisk energi. For å unngå mulig personskade, skade på fartøyet eller enheten eller dårlig produktytelse må du sørge for at radaren er montert i henhold til anbefalingene i disse instruksjonene, og at alt personell ikke står i radarstrålens bane før radaren sender signaler. Når radaren er riktig installert og brukes riktig, oppfyller bruken av denne radaren kravene i ANSI/IEEE C95.1-1992 Standard for Safety Levels with Respect to Human Exposure to Radio Frequency Electromagnetic Fields.

For å unngå mulig personskade må du ikke se rett på antennen på nært hold når radaren sender signaler. ∅ynene er den delen av kroppen som er mest følsom for elektromagnetisk energi.

Ikke fjern den innebygde sikringsholderen når du kobler til strømkabelen. Riktig sikring må være på plass slik det vises i produktspesifikasjonene. Dette forhindrer mulighet for personskade eller skade på produktet som følge av brann eller overoppheting. Hvis du kobler til strømkabelen uten riktig sikring på plass, ugyldiggjøres produktgarantien.

FORSIKTIG

Denne enheten skal bare brukes som navigeringshjelp. Hvis du bruker enheten til formål som krever nøyaktig måling eller retning, avstand, posisjon eller topografi, kan det føre til personskade eller skade på fartøyet.

Bruk alltid vernebriller, hørselsvern og støvmaske når du borer, skjærer eller sliper for å unngå mulig personskade.

Hvis du åpner enheten, kan det føre til personskade og/eller skade på enheten. Enheten inneholder ingen brukeranvendelige deler og må bare åpnes av en Garmin® autorisert servicerepresentant. Skade på enheten som skyldes at den ble åpnet av andre enn en autorisert servicerepresentant fra Garmin, dekkes ikke av Garmin garantien.

LES DETTE

Når du borer eller skjærer, må du alltid kontrollere hva som er på den andre siden av overflaten for å unngå å skade fartøyet ditt.

Programvareoppdatering

Du må oppdatere Garmin kartplotterens programvare når du installerer denne enheten. Se brukerveiledningen for kartplotteren på support.garmin.com for instruksjoner for oppdatering av programvaren.

Nødvendige verktøy

• Stjerneskrutrekker nr. 2

• 5 mm sekskantnøkkel
• Bor og borbits på 15,0 mm ( ^19/_32 tommer)
• Skiftenøkkel og momentnøkkel på 17 mm ( ^21/_32 tommer)
• En kobberkabel på 3,31 mm ^2 (12 AWG) for å jorde radarhuset (og eventuelt spenningsomformeren).
  • Maritim tetningsmasse

Når du velger monteringssted, bør du tenke over følgende.

- Det anbefales at enheten monteres utenfor rekkevidde av personer, med vertikal strålebredde over hodehøyde. For å unngå skadelige nivåer av radiofrekvenser (RF) må enheten ikke monteres nærmere personer enn den maksimale sikkerhetsavstanden som er angitt i produktspesifikasjonene.

• Enheten bør monteres høyt over fartøyets kjøllinje, med minst mulig blokkering av radarens strålebane. Hindringer kan skape blind- eller skyggesoner eller generere falske ekko. Jo høyere du monterer enheten, desto lenger unna kan radaren oppdage objekter.
• Enheten bør monteres på en flat overflate eller plattform som er parallell med fartøyets vannlinje og robust nok til å tåle vekten av enheten. Vekten til hver modell og antenne er oppgitt i produktspesifikasjonene.
• Enheten må monteres på et sted der den kan kobles til strøm, et jordingspunkt og Garmin Marine Network (Kablings- og tilkoblingshensyn, side 3).
• Radarstrålen spres vertikalt 11,5 over og 11,5 under ① radarens utstrålende element. På fartøy med høyere baugvinkler i marsjfart, kan installasjonsvinkelen reduseres slik at strålen peker noe nedover mot vannlinjen når fartøyet er i ro. Du kan bruke underlagsplater hvis det er nødvendig.

• Enheten må ikke monteres i nærheten av varmekilder som skorsteiner og lamper.
• Enheten skal monteres på samme nivå som horisontale salingshorn eller tversalinger på en mast.
• For å unngå interferens med magnetisk kompass må enheten ikke monteres nærmere et kompass enn verdien for trygg kompassavstand som er angitt i produktspesifikasjonene.
• Annen elektronikk og andre kabler må monteres minst 2 m (6,5 fot) fra radarstrålens bane.
• GPS-antenner må plasseres enten over eller under radarstrålens bane.
• Enheten må monteres minst 1 m (40 tommer) fra utstyr som sender signaler.
• Enheten må monteres minst 1 m (40 tommer) fra kabler som sender radiosignaler, for eksempel VHF-radioer, kabler og antenner.
• Enheten skal være montert minst 2 m (6,5 fot) borte fra SSB-radioer (Single Side Band).

Fremgangsmåte for installering

Klargjøre overflaten og radaren for montering

2 Bor monteringshullene ved å bruke en borbits på 15 mm ( ^19/_32 tommer).

3 Hvis du må trekke strøm- og nettverkskablene gjennom monteringsoverflaten, velger du et punkt under strøm- og nettverkskontaktene som vist på malen. Deretter borer du et kabelhull for kablene med en borbits på 32 mm (1 ^1/4 tommer) og trekker kablene gjennom overflaten (valgfritt) (Kablings- og tilkoblingshensyn, side 3).

4 Fjern malen fra overflaten.

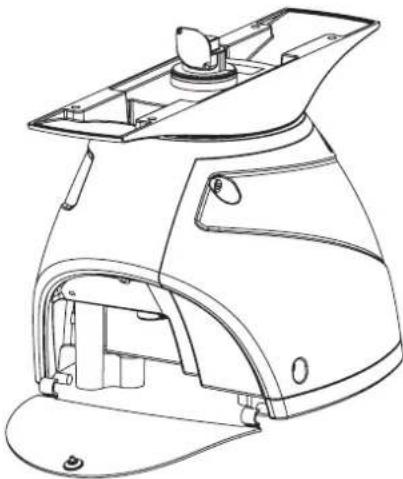

5 Fjern lokket på forsiden av sokkelen ved å løsne skruen og løfte lokket av hengslene.

6 Bruk den medfølgende Petrolatum Primer på en halvdel av gjengene på de fire stengene med gjenger.

7 Sett endene av stengene med gjenger belagt med Petrolatum Primer inn i sokkelen.

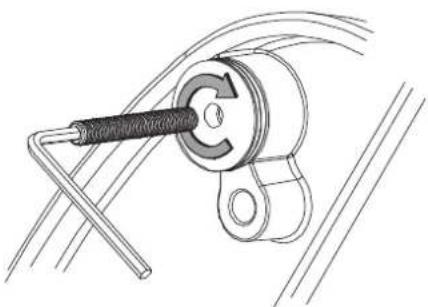

8 Stram til stengene med gjenger ved hjelp av en sekskantnøkkel på 5 mm. For å unngå skade på sokkelen bør du stoppe å stramme stengene med gjenger när de ikke lenger er lette å dreie.

Før du kan montere radaren, må du først velge et monteringssted og klargjøre monteringsoverflaten og radaren (Klargjøre overflaten og radaren for montering, side 2).

1 Vær oppmerksom på hvilken ende av sokkelen du planlegger å montere vendt mot baugen langs aksen mellom baug og akterende.

Hvis luken er vendt mot baugen, må du justere baugforskyvningen på kartplotteren for å motta en nøyaktig radaravlesning (Baugforskyvning, side 4).

2 Løft radaren på plass, og senk den forsiktig ned på monteringsoverflaten slik at stengene med gjenger mates gjennom hullene.

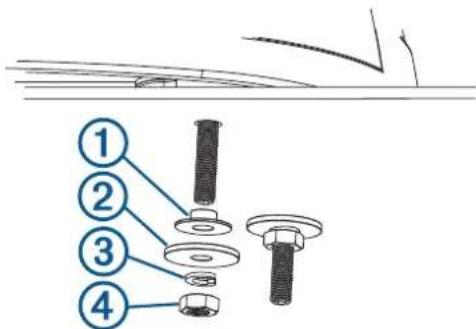

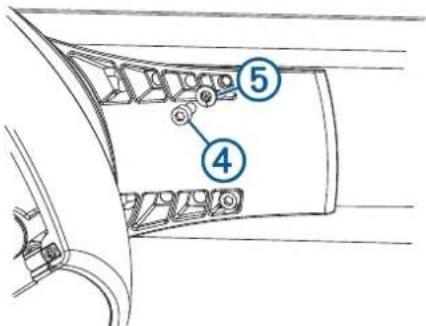

3 Fra under monteringsoverflaten plasserer du skulderskivene ① på stengene med gjenger og mater de ned i monteringsoverflaten slik at de sitter godt.

5 Stram de sekskantede muttere til 1,5 kgf-m (130 pund/tomme [11 pund/fot]) for å feste radaren til overflaten uten å skade radaren eller monteringsutstyret.

Installere antennen

1 Fjern det beskyttende dekselet fra bølgeguiden på toppen av sokkelen.

3 Fest antennen til sokkelen ved hjelp av de medfølgende sekskantboltene ④ og fjærskivene . ⑤

4 Stram sekskantboltene til 0,81 kgf-m (70 pund/tomme [6 pund/fot]) for å feste antennen til sokkelen uten å skade antennen eller monteringsutstyret.

Kablings- og tilkoblingshensyn

Det kan være nødvendig å bore hull på 32 mm (1 ^1/4 tommer) for å kunne trekke strøm-, nettverks- eller jordingskablene.

• Når du trekker flere kabler gjennom det samme hullet, må du trekke nettverkskabelen før du trekker strøm- og jordingskablene på grunn av størrelsen på nettverkskontakten.
• Du må bruke maritim tetningsmasse på hullet etterpå for å få en vanntett forsegling.

Hvis du må lage hullet på et godt synlig sted, finnes det dekorative kabeltetninger som kan kjøpes fra Garmin eller en Garmin forhandler (valgfritt).

• Du kan om nødvendig skjære i tetningen for å trekke flere kabler gjennom det samme hullet.
• Den valgfrie tetningen er IKKE vanntett. Du må bruke maritim tetningsmasse på tetningen etterpå for å få en vanntett forsegling.

Når du monterer kablene, må du tenke over følgende.

• Det anbefales ikke å kutte Garmin Marine Network-kabelen. Du kan kjøpe et sett for å installere på stedet hos Garmin eller en Garmin forhandler hvis du må kutte nettverkskabelen.
• Det følger ikke med noen jordingskabel, og den må kobles til et jordingspunkt, ikke til den negative polen på batteriet (Jording av radaren, side 4).
• Av sikkerhetsmessige hensyn bør du bruke riktige strips, festeanordninger og tetningsmasse for å feste kabelen i strekket og gjennom skott eller dekk.
• Du må ikke strekke kabler nær objekter som beveger seg, varmekilder eller gjennom dører eller slag.
• Du kan unngå interferens med annet utstyr ved ikke å legge nettverks- og strømkablene ved siden av eller parallelt med andre kabler, for eksempel radioantennekabler eller strømkabler. Hvis det ikke er mulig, skjermer du kablene med et isolerende metallrør eller en type EMI-skjerming.
• Du bør montere strømkabelen så nær batterikilden som mulig.

- Hvis det blir nødvendig å forlenge strømkabelen, må du bruke riktig kabeldiameter (Strømkabelforlengelser, side 4).

- Feilaktig forlengelse av kabeltrekk kan føre til at radaren ikke fungerer som den skal på grunn av for lav strømoverføring.

Koble til strøm via spenningsomformeren

ADVARSEL

Ikke fjern den innebygde sikringsholderen når du kobler til strømkabelen. Riktig sikring må være på plass slik det vises i produktspesifikasjonene. Dette forhindrer mulighet for

personskade eller skade på produktet som følge av brann eller overoppheting. Hvis du kobler til strømkabelen uten riktig sikring på plass, ugyldiggjøres produktgarantien.

LES DETTE

Ikke bruk tredjeparts spenningsomformere eller spenningsomformere fra tidligere radarmodeller fra Garmin på nytt. Hvis du bruker en annen omformer enn den som fulgte med radaren, kan det føre til at radaren skades eller ikke slår seg på.

Noen radarmodeller krever en spenningsomformer for å gi strøm til enheten på riktig måte. Hvis det fulgte med en spenningsomformer med modellen, må den være montert for at radaren skal fungere. Hvis det ikke fulgte en spenningsomformer med modellen, kobler du strømkabelen direkte til båtbatteriet (Koble direkte til strøm, side 3).

1 Før strømkabelen til radaren og spenningsomformeren.
2 Bruk klemmekontakter og varmekrymperør for å koble strømkabelen til spenningsomformeren.

30 A-sikringen mellom spenningsomformeren og batteriet er i tillegg til 10 A-sikringen inkludert i strømkabelen for radaren. Begge sikringene må være på plass for at radaren skal fungere riktig.

4 Koble strømkabelen til POWER-porten på radaren.

produktspesifikasjonene. Dette forhindrer mulighet for personskade eller skade på produktet som følge av brann eller overoppheting. Hvis du kobler til strømkabelen uten riktig sikring på plass, ugyldiggjøres produktgarantien.

Strømkabelforlengelser

Det anbefales at du kobler strømkabelen direkte til batteriet. Hvis det er nødvendig å forlenge kabelen, må du bruke riktig kabeldiameter for skjøteledningen.

Du må bruke klemmekontakter og varmekrympe for å opprette en vanntett tilkobling.

Avstand Kabeldiameter

3 m (9 fot 10 tommer) 3,31 mm ^2 (12 AWG)

5 m (16 fot 4 tommer) 5,26 mm ^2 (10 AWG)

6,5 m (21 fot 3 tommer) 6,63 mm ^2 (9 AWG)

8 m (26 fot 2 tommer) 8,36 mm ^2 (8 AWG)

Jording av radaren

Radaren (og eventuelt spenningsomformeren) må være knyttet til den riktige typen jord ved hjelp av en kobberkabel på 3,31 mm² (12 AWG) (ikke inkludert).

3 Smør jordingsskruen og klemmekontakten med maritim tetningsmasse.
4 Koble den andre enden av kabelen til båtens jordingspunkt for vann, og smør forbindelsen med maritim tetningsmasse.

5 Velg et alternativ:

Denne enheten kan kobles til enheter med Garmin Marine Network for å dele radardata med kompatible enheter på nettverket. Når du kobler til enheter med Garmin Marine Network, bør du tenke over følgende.

• Du må bruke en kabel for Garmin Marine Network for alle tilkoblinger med Garmin Marine Network.
  • Du kan ikke bruke tredjeparts CAT5-kabler eller RJ45-kontakter for tilkoblinger til Garmin Marine Network.
  • Du kan få tak i flere kabler for Garmin Marine Network og kontakter hos Garmin forhandlere.
• Selv om det ikke er anbefalt, kan du bruke en kontakt som kan installeres på stedet hvis du trenger en kabel for Garmin Marine Network med tilpasset lengde. Følg instruksjonene som fulgte med kontakten.

Betjene radaren

Alle funksjonene til radaren kontrolleres med Garmin kartplotteren. Du finner betjeningsanvisninger under delen Radar i kartplotterens brukerveiledning. Gå til support.garmin.com for å laste ned den nyeste brukerveiledningen.

Hvis du har mer enn én radar på båten, må du se på radarskjermbildet til radaren du ønsker å konfigurere.

Angi antennestørrelsen

Du må angi antennestørrelsen før du kan bruke radaren på systemet.

1 Slå på radaren og alle enheter som er koblet til Garmin Marine Network.
Du ser et varsel om valg av antenne på den tilkoblede kartplotteren.
MERK: Hvis hele systemet blir slått på for første gang, er valg av antenne en del av den første konfigurasjonsprosessen.
2 Velg størrelsen på den monterte antennen for hver åpne radar som er montert på båten.
TIPS: Hvis du må angi en annen antennestørrelse, må du se på radarskjermbildet for radaren du vil endre, velge Meny > Radaroppsett > Installering > Antennekonfigurasjon > Antennestørrelse og deretter velge antennestørrelsen.

Baugforskyvning

Baugforskyvningen kompenserer for radarskannerens fysiske plassering på en båt, hvis radarskanneren ikke er plassert i forhold til båtens akse mellom baug og akterende.

Måle den potensielle baugforskyvningen

Baugforskyvningen kompenserer for radarskannerens fysiske plassering på en båt, hvis radarskanneren ikke er plassert i forhold til båtens akse mellom baug og akterende.

1 Ved hjelp av et magnetisk kompass finner du den optiske kompasskursen til et objekt som står stille innenfor synsvidde.
2 Mål objektets peiling på radaren.
3 Hvis peilingsavviket er mer enn +/- 1°, må du angi baugforskyvningen.

Angi baugforskyvningen

Innstillingen for baugforskyvning som er konfigurert for bruk i én radarmodus, brukes for alle andre radarmodi og for radaroverlegget.

1 Gå til et radarskjermbilde eller radaroverlegg, og velg Meny > Radaroppsett > Installering > Front på båt.
2 Velg Opp eller Ned for å justere forskyvningen.

Angi en egendefinert parkeringsstilling

1 Gå til radarskjermbildet, og velg Meny > Radaroppsett > Installering > Antennekonfigurasjon > Posisjon.

2 Bruk glidebryteren til å justere antennens stilling når den har stoppet, og velg Bakover.

Spesifikasjoner

Spesifikasjon Mål
Sokkelens vekt 21,4 kg (47,1 lb)
Antennens vekt 4-fots antenne: 5,5 kg (12,2 pund)6-fots antenne: 7,7 kg (16,9 pund)
Lengde på strømkabel 15 m (49 fot 3 tommer)
Lengde på nettverkskabel	15 m (49 fot 3 tommer)
Antennerotasjonsha-stighet	24 og 48 o/min
Maksimal vindbelastning 80 knop
Temperaturområde GMR	420/620/1200 xHD2: fra -15 til 70 °C(fra 5 til 158 °F)GMR 2520 xHD2: fra -15 til 60 °C (fra 5 til 140 °F)
Luftfuktighet 95 % ved 35 °C (95 °F)
Vanntetthetsvurdering IEC	60529 IPX6 (beskyttet mot grov sjø)
Kursnøyaktighet 0,25 grader
Inngangsspenning Fra 10 til 32 VDC
Sikring Strømkabel til radar, ingen spenningsom-former: 15 AStrømkabel til radar, med spenningsom-former (hvis det er aktuelt): 10 ASpenningsomformer (hvis det er aktuelt): 30 A
Inngangseffekt GMR 424 and 426	• Typisk: 55 W• Maks.: 160 W
Inngangseffekt GMR 624 and 626	• Typisk: 65 W• Maks.: 170 W
Inngangseffekt GMR 1224 and 1226	• Typisk: 90 W• Maks.: 125 W
Inngangseffekt GMR 2524 and 2526	• Typisk: 100 W• Maks.: 180 W

Spesifikasjon Mål
Pulsbredde Du finner mer	informasjon om pulsbredde på spesifikasjonsfanen for radarmodellen din på garmin.com.
Trygg kompassavstand St	standardkompass: 90 cm (35 ^7/_16 tommer)Reserve navigerings- og nødkompass: 80 cm ( 31^1/_2 tommer)

Spesifikasjoner for antennen

Spesifikasjon Mål
Type Endematet bølgeguide med spor
Horisontal strålebredde 4	-fots antenne: 1,8 grader6-fots antenne: 1,1 grader
Horisontale sidelober	-23 dB innenfor ± 10 grader av hovedstrålen-30 dB utenfor ± 10 grader av hovedstrålen
Vertikal strålebredde	23°
Antenneforsterkning	4-fots antenne: 27 dB6-fots antenne: 29 dB
Polarisering	Horisontal

Minimumsavstander for sikker bruk

Når radaren sender signaler, bør den være plassert i en posisjon på fartøyet som er minst så langt fra andre personer. IEC 60936-1 paragraf 3–27.1 angir de maksimale avstandene fra antennen der det kan forventes radiofrekvensnivåer (RF).

Disse minimumsavstandene for sikker bruk gjelder for en radar som sender signaler med en roterende antenne, og er mye større når antennen ikke roterer. Hvis antennens rotasjon av en eller annen grunn hindres, slås senderen automatisk av.

Modell	100 W/m2	50 W/m2 10 W/m2
GMR 424 xHD2	0,09 m(3,54 tommer)	0,13 m(5,11 tommer)	0,28 m(11,02 tommer)
GMR 426 xHD2	0,09 m(3,54 tommer)	0,13 m(5,11 tommer)	0,30 m(11,81 tommer)
GMR 624 xHD2	0,11 m(4,33 tommer)	0,15 m(5,91 tommer)	0,35 m(13,78 tommer)
GMR 626 xHD2	0,11 m(4,33 tommer)	0,16 m(6,30 tommer)	0,36 m(14,17 tommer)
GMR 1224 xHD2	0,15 m(5,91 tommer)	0,22 m(8,66 tommer)	0,49 m(19,29 tommer)
GMR 1226 xHD2	0,16 m(6,30 tommer)	0,23 m(9,06 tommer)	0,51 m(20,08 tommer)
GMR 2524 xHD2	0,16 m(6,30 tommer)	0,22 m(8,66 tommer)	0,50 m(19,69 tommer)
GMR 2526 xHD2	0,17 m(6,69 tommer)	0,23 m(9,06 tommer)	0,52 m(20,47 tommer)

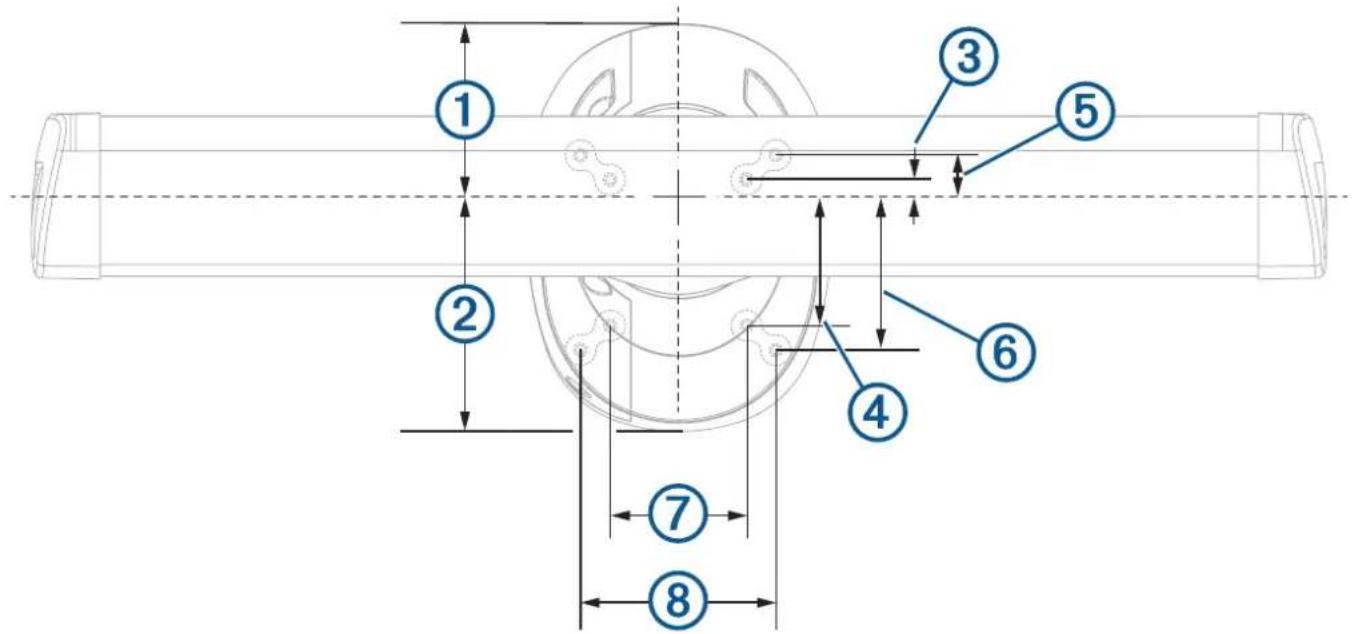

Størrelse

ElementMålBeskrivelse
1	181,8 mm ( 7^3/_16 tommer)	Rotasjonssenter mot baksiden av sokkelen.
2	236,2 mm ( 9^5/_16 tommer)	Rotasjonssenter mot forsiden av sokkelen.
3	25 mm (1 tomme) Rotasjonssenter til indre bakre monteringshull.
4	125 mm ( 4^15/_16 tommer)	Rotasjonssenter til indre fremre monteringshull.
5	50 mm ( 1^15/_16 tommer)	Rotasjonssenter til ytre bakre monteringshull.
6	150 mm ( 5^29/_32 tommer)	Rotasjonssenter til ytre fremre monteringshull.
7	140 mm ( 5^1/_2 tommer)
8	200 mm ( 7^7/_8 tommer)

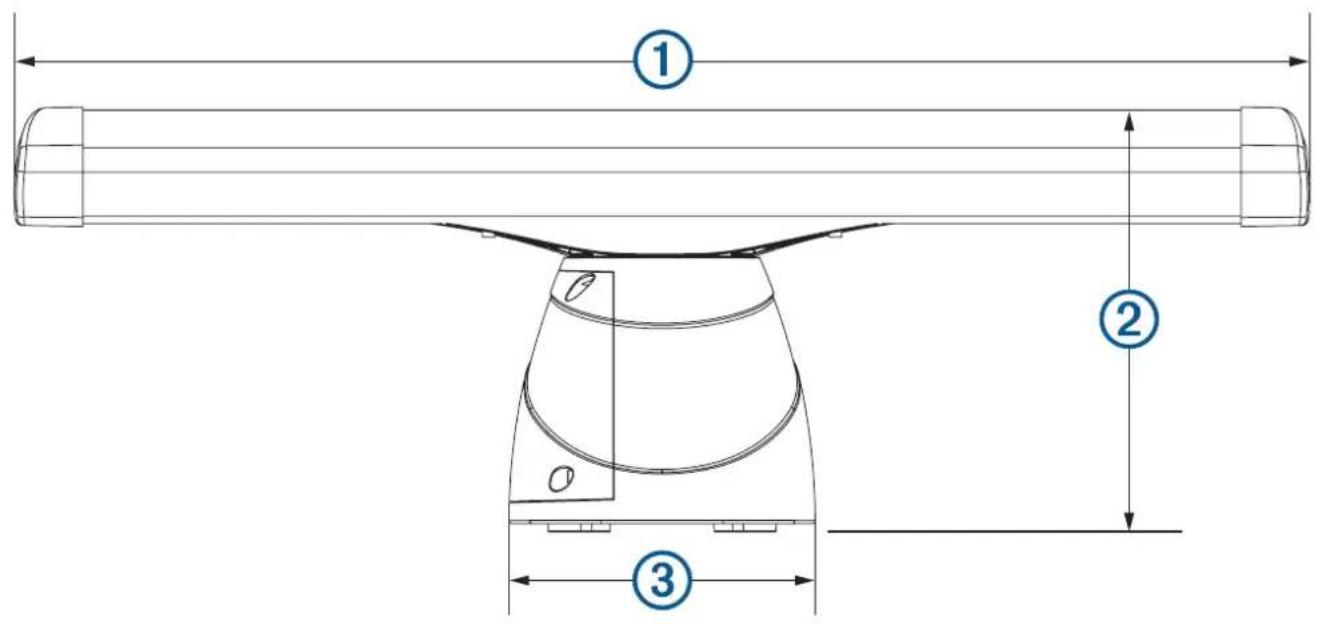

Element Mål Beskrivelse
1	4-fots modeller: 132,7 cm (4 fot 4^1/_4 tommer)6-fots modeller: 193,7 cm (6 fot 4^1/_4 tommer)	Lengde på antenne.
2	45,1 cm ( 17^3/_4 tommer) Basen av sokkelen til	toppen av antennen.
3	31,8 cm ( 12^1/_2 tommer) Bredden på sokkelen.

Lisens for programvare med åpen kildekode

Hvis du vil se lisensene for programvare med åpen kildekode, kan du gå til developer.garmin.com/open-source/linux/.

Feilsøke installeringen

Symptom Mulige årsaker
Radaren slås ikke på. LED-statuslampen er ikke på.	Strømkabelen er kanskje ikke koblet til enheten eller batteriet på riktig måte. Kontroller alle tilkoblinger.Den innebygde sikringen kan ha gått. Sjekk sikringen og bytt den ved behov.Kabeldiameteren som ble brukt til å forlenge strømledningen, kan være for liten for lengden på forlengelsen. Se tabellen i delen Strømkabelforlengelser av denne bruksanvisningen for å sjekke at riktig kabeldiameter er brukt (Strømkabelforlengelser, side 4).Hvis radaren bruker en spenningsomformer, er den kanskje tilkoblet via en inkompatibel eller tredjeparts spenningsomformer. Bruk bare spenningsomformeren som leveres med radaren.
Radaren er ikke tilgjengelig på Garmin enheten eller enheter tilkoblet Garmin Marine Network.	Radaren slår seg kanskje ikke på. Kontroller LED-statuslampen.Enhetens programvare er kanskje ikke oppdatert. Oppdater programvaren på enheten eller på Garmin Marine Network.Nettverkskabelen er kanskje ikke koblet til enheten eller Garmin Marine Network på riktig måte. Kontroller alle tilkoblinger.Hvis du brukte en nettverkskontakt som installeres på stedet, kan den være installert på feil måte. Kontroller kontakten.

LED-statuslampen finner du på produktetiketten, og den kan være til hjelp for å feilsøke installeringsproblemer.

Farge og aktivitet på LED-lampen for status	Radarstatus
Kontinuerlig rød Rada	ren gjør seg klar for bruk. Denne bør bare lyse rødt en kort stund før den skifter til å blinke grønt.
Blinker grønt Radaren	fungere som den skal.
Blinker oransje Progra	mvaren på radaren oppdateres.
Blinker rødt Det har oppstått en feil på radaren. Ta kontakt med Garmin produktsupport for å få hjelp.

Kontakte Garmin Support

• Gå til support.garmin.com for å få hjelp og informasjon, f.eks. produktveiledninger, svar på vanlige spørsmål, videoer og kundestøtte.
  • I USA: Ring 913-397-8200 eller 1-800-800-1020.
  • I Storbritannia: Ring 0808 238 0000.
  • I Europa: Ring [phone].
