| Produkttype | Trådløs sirkelsag |
| Merke | HiKOKI |
| Modell | C 3605DYA |
| Nominell spenning | 36 V (Multi-volt batteri) |
| Tomgangshastighet | Kraftmodus: 5 000 min⁻¹ / Stillemodus: 2 600 min⁻¹ |
| Skjæredybde ved 90° | 47 mm |
| Skjæredybde ved 45° | 30 mm |
| Bladdiameter | ca. 125 mm |
| Vekt (med batteri BSL36A18) | 2,8 kg (iht. EPTA 01/2014) |
| Kompatibelt batteri | HiKOKI Multi-volt batteri (BSL36A18 eller BSL36B18) |
| Lader | Glidelader for Li-ion-batterier (modell UC18YSL3) |
| Driftsmoduser | Kraftmodus og stillemodus (elektronisk omkobling) |
| Elektroniske funksjoner | Mykstart, overlast- og overopphetingsbeskyttelse, batterinivåindikator |

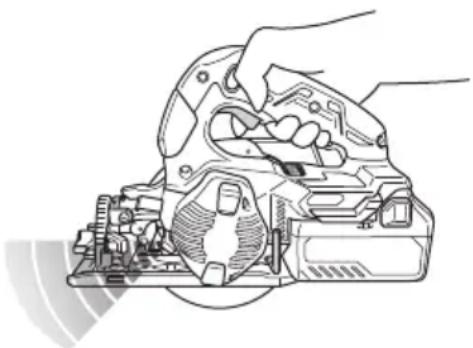

| Belysning | LED-lys med automatisk avstenging etter 2 minutter |
| Tilkoblingsmuligheter | Bluetooth® for tilkobling til trådløs støvsuger (koblingsmodus) |
| Mulige kutt | Rett kutt, skråkutt (opptil 45°), dykkekutt |
| Sikkerhet | Utfellbar nedre kappe, bryterlås, elektrisk brems |
| Vedlikehold | Regelmessig rengjøring av nedre kappe, ventilasjonsåpninger, kontakter; fjerning av batteri før justeringer |
| Medfølgende tilbehør | Sagblad, vinkel, unbrakonøkkel, fluorplate (valgfritt) |
| Garanti | Lovbestemt/nasjonal garanti; dekker produksjonsfeil, ikke normal slitasje eller feil bruk |
Ofte stilte spørsmål - C 3605DYA HiKOKI
Brukerspørsmål om C 3605DYA HiKOKI
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Service après-vente i PDF-format gratis! Finn veiledningen din C 3605DYA - HiKOKI og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. C 3605DYA av merket HiKOKI.
BRUKSANVISNING C 3605DYA HiKOKI
Kortslutning av batteripolerna kan orsaka brännskada eller brand.
7. Rengöring av utsidan
Brug af støvopsamling kan reducere støvrelaterede risici.
Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.
Årsager til tilbageslag og relaterede advarsler
d) Understøt store brædder for at mindske risikoen for, at klingen kommer i klemme og slår tilbage.
Hvis klingejusteringen skifter under savning, kan det medføre, at klingen binder og slår tilbage.
Bær desuden støvmaske, hvis den er forhåndenværende.
(1) Pres savedækslet nedad, løsn vingemøtrikken, fjern savdækslet (A) og fjern de spåner, der er samlet inden i savdækslet. (Fig. 37)
Dette er effektivt til fjernelse af spåner eller andre partikler.

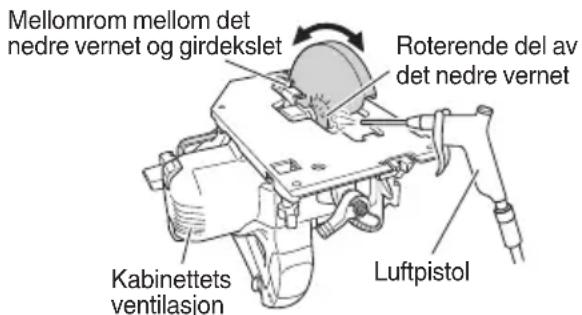

Kontrollér og rengør regelmæssigt savdækslet for savsmuld og andre partikler, for at sikre, at det er rent.
(1) Løsn vingemøtrikken og fjern savdækslet (A). (Fig. 38)
BEMÆRK
Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger.
Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.
Ta vare på alle varsler og instruksjoner for fremtidig bruk.
Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.
Du kan bli forstyrret og miste kontroll over verktøyet.
2) Elektrisk sikkerhet
a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.
Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.
b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.
c) La aldri elektroverktøyet utsettes for regn eller fuktighet.
Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.
d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.
Skadde eller sammenfi Itrede ledninger øker faren for elektriske støt.
e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.
f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske støt.
3) Personlig sikkerhet
a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.
b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.
Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.
c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.
Hvis du holder fi ngeren på bryteren när du bærer elektroverktöyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.
d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.
Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.
Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.
g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.
Bruk av støvoppsamler kan redusere støvrelaterte farer.
h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.
En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.
4) Bruk og vedlikehold av elektroverktøy
a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.
b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.
Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.
c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy.
Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.
d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet.
Elektroverktøy er farlige hvis det brukes av uerfarne personer.
e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes.
Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.
f) Hold skjæreverktøy skarpe og rene.
Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.
Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.
h) Hold håndtak og gripefl ater tørre, rene og fri for olje og fett.
Glatte håndtak og gripefl ater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.
5) Bruk og vedlikehold av batteridrevet verktøy
a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.
En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker.
b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.
Bruk av andre batteripakker kan føre til brannfare og skader.
c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.
Kortslutning av batteripolene kan forårsake skader eller brann.
d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.
Batterivæsken kan forårsake irritasjon eller brannsår.
e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifi sert.
Skadede eller modifi serte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade.
f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur.
Eksponering for ild eller temperaturer over 130 °C kan forårsake en eksplosjon.
g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene.
Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.
6) Service
a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.
Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.
b) Utfør aldri service på skadede batteripakker.
Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører.
FORHOLDSREGLER
Hold avstand til barn og svakelige personer.
Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.
SIKKERHETSADVARSLER FOR BATTERIDREVET SIRKELSAG
Fremgangsmåte for skjæring
a) ⚠️FARE: Hold hender unna skjæreområdet og -bladet. Hold den andre hånden på hjelpehåndtaket, eller motorhuset.
Hvis du holder begge hendene på sagen, kan de ikke skjære seg på bladet.
b) Ikke grip mot undersiden av arbeidsstykket.
Vernet kan ikke beskytte deg fra bladet under arbeidsstykket.
c) Juster skjæredybde til tykkelsen på arbeidsstykket. Mindre enn en full tann fra sagbladet skal synes under arbeidsstykket.
d) Du må aldri holde stykket du skjærer i hendene eller legge det over beinet. Fest arbeidsstykket til en stabil plattform.
Det er viktig å støtte arbeidet skikkelig for å minimere eksponering av kroppen, sammenbinding av blader eller tap av kontroll.
e) Hold elektroverktøyet kun på isolerte gripeoverflater när du utfører en operasjon hvor kutteverktøyet kan komme i kontakt med skjult kabling.
Berøring med en strømførende ledning vil gjøre at det også går strøm gjennom eksponerte metalldeler i elektroverktøyet og kan gi brukeren elektrisk støt.
f) Ved kløyving må du alltid bruke et kløyvegjerde eller rettkantet styreskinne.
Dette øker nøyaktigheten til skjæringen og reduserer og risikoen for sammenbinding av blader.
g) Bruk alltid blader med riktig størrelse og form (diamant vs. rund) på akselhullet.
Blader som ikke passer med monteringsutstyret til sagen vil gå unormalt, som forårsaker tap av kontroll.
h) Bruk aldri skadet eller gale bladskyllere eller bolter.
Bladskyllerne og bolten er spesielt laget til din sag, for å sikre optimal ytelse og brukssikkerhet.
Tilbakeslag årsaker og beslektede advarsler
- tilbakeslag er en plutselig reaksjon til et sagblad som er kommet i klemme, satt seg fast eller forskjøvet. Dette gjør at en ukontrollert sag løftes opp, ut av arbeidsstykket og mot brukeren;
- når bladet sitter i klemme eller bindes fast idet sagsnittet lukkes ned, stopper bladet og motorreaksjonen driver enheten raskt bakover mot brukeren;
- hvis bladet blir vridd eller feiljustert i kuttet, kan tennene på den bakre kanten av bladet grave seg inn i toppfl aten på treverket slik at bladet klatrer ut av sagsnittet og hopper tilbake mot brukeren.
Tilbakeslag inntreffer som følge av feil bruk av sagen og/eller uriktig fremgangsmåte og dårlige betingelser for betjening. Det kan unngås ved å ta de nødvendige forholdsregler, slik de er beskrevet nedenfor.
a) Hold sagen godt med begge hender og legg armene slik at de kan motstå kreftene fra tilbakeslaget. Plasser kroppen på hver side av bladet, men ikke i en rett linje fra bladet.
Tilbakeslag kan gjøre at sagen hopper bakover, men kreftene fra tilbakeslaget kan kontrolleres av brukeren dersom man tar nødvendige forholdsregler.
b) Når bladet låses, eller hvis du skulle avbryte skjæringen, slipper du avtrekkeren og holder sagen i ro i materialet inntil bladet har stanset helt opp.
Prøv aldri å fjerne sagen fra treverket eller å trekke sagen bakover mens bladet er i bevegelse. Dette kan føre til tilbakeslag.
Undersøk årsaken til at bladene låser seg og gjør nødvendige tiltak for å korrigere forholdene.
c) Når du skal begynne å sage i arbeidsstykket igjen, plasser sagbladet i sentrum av sagsnittet og kontroller at sagtennene ikke sitter i treverket.
Dersom sagbladet låser seg, kan det vandre oppover eller slå tilbake fra arbeidsstykket idet du starter opp sagen.
d) Sikre store plater for å minimere risikoen for at bladet kommer i klemme og slår tilbake.
Store plater har lett for å sige under sin egen vekt. Du må plassere støtter under platen på begge sider, nær skjærelinjen og platekanten.
Norsk
e) Ikke bruk sløve eller skadde blader.
Bruk av uslipte blader eller blader som er satt inn feil, vil gi et smalt sagsnitt, som vil føre til overdreven friksjon, låsing av bladet og tilbakeslag.
f) Spakene som brukes til å låse bladdybden og justeringen av skråkanten, må være stramt sikret før du begynner å skjære.
Hvis bladets justering endres mens du skjærer, kan det føre til at bladet låser seg eller tilbakeslag.
g) Vær ekstra forsiktig når du sager i eksisterende vegger eller andre blindområder.
Det utstikkende bladet kan skjære i gjenstander, noe som kan forårsake tilbakeslag.
Nedre vern
a) Kontroller at det nedre vernet er forsvarlig lukket før bruk. Ikke bruk sagen dersom det nedre vernet ikke beveger seg fritt og lukkes øyeblikkelig. Du må aldri klemme det nedre vernet åpent eller binde det fast.
Dersom du skulle miste sagen i bakken, kan det nedre vernet bli bøyd.
Løft det nedre vernet med inntrekksspaken og pass på at det beveger seg fritt og ikke berører bladet eller andre deler i alle vinkler og skjæredybder.
b) Kontroller funksjonen til fjæren i det nedre vernet. Dersom vernet og fjæren ikke fungerer skikkelig, må de til service før bruk.
Det nedre vernet kan bevege seg tregt på grunn av skader på deler, gummiavleiringer eller opphopning av skrot.
c) Det nedre vernet kan kun trekkes inn manuelt ved spesielle kutt, som "dypskjæring" og "sammensatte kutt".
Hev det nedre vernet med inntrekksspaken. Så snart bladet begynner å skjære inn i treverket, må du slippe det nedre vernet.
Ved andre typer skjæring skal det nedre vernet fungere automatisk.
d) Kontroller alltid at det nedre vernet dekker bladet før du legger sagen ned på benken eller gulvet.
Dersom bladet er ubeskyttet mens det går på tomgang, vil sagen vandre bakover og skjære gjennom alt som ligger i veien.
Vær oppmerksom på tiden det tar for bladet å stanse etter at du har sluppet bryteren.
FLERE SIKKERHETSADVARSLER
-
Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.
-
Ikke demonter det oppladbare batteriet eller laderen.
-
Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.
-
Ikke kast batteriet på et bål. Hvis batteriet er brent, kan det eksplodere.
-
Når maskinen brukes kontinuerlig, kan det forekomme overoppheting som kan forårsake skader på motor og bryter. Haskinen må få hvile i ca. 15 minutter før den tas i bruk igjen.
-
Ikke plasser gjenstander i laderens ventilasjonsåpninger. Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.
-
Bruk av et utladet batteri vil skade ladeapparatet.
-
Ta med batteriet til butikken der det ble kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.
-
Bruk øreplugger for å beskytte ørene ved bruk.
-
Bruk kun bladdiameteren som er angitt på maskinen.
-
Ikke bruk et grovt hjul.
-
Ikke bruk deformerte eller sprukne sagblader.
-
Ikke bruk sagblader laget av hurtigstål.
-
Ikke bruk sagblader som ikke følger kjennetegnene beskrevet i disse instruksene.
-
Ikke stans sagbladene ved å klemme skiven fra siden.
-
Hold alltid sagbladene skarpe.
-
Sørg for at det nedre vernet beveger seg jevnt og fritt.
-
Bruk aldri sirkelsagen med det nedre vernet festet i åpen posisjon.
-
Sørg for at inntrekkingsmekanismen til vernesystemet fungerer som det skal.
-
Bruk aldri sirkelsagen med sagbladet vendt oppover eller til siden.
-
Sørg for at treverket er fritt for fremmedlegemer, slik som spikre.
-
Sagbladene bør være 125 mm.
-
Trekk ut batteriet før du foretar justeringer, service eller vedlikehold.
-
Se opp for tilbakeslag ved bremsing
Denne sirkelsagen er utstyrt med en elektrisk bremse som aktiveres når startbryteren slippes. Du vil merke et visst tilbakeslag når bremsen kopler seg inn og det er derfor viktig å holde godt fast i selve verktøyet.
-
Sørg for at strømkilden som skal brukes er i overensstemmelse med strømravene som er angitt på produktets navneplate.
-
Sørg for at bryteren står på AV. Hvis batteriet er installert i elektroverktøyet med bryteren satt til PÅ, vil elektroverktøyet umiddelbart starte. Dette kan forårsake alvorlige ulykker.
-
Når arbeidsområdet er fjernet fra strømkilden, må du bruke en skjøteledning med tilstrekkelig tykkelse og kapasitet. Skjøteledningen bør være så kort som det lar seg gjøre.
-
Skjæring må ikke utføres med mindre maskinfoten er i kontakt med materialet.
Når bladet binder seg eller driften av en eller annen årsak avbrytes, slipp startbryteren og hold sagen helt i ro i materialet til sagbladet stanser helt opp. Gjør aldri forsøk på å fjerne sagen fra arbeidet eller å dra sagen bakover mens bladet stadig går siden dette kan forårsake KICKBACK (tilbakeslag). Finn årsaken til at bladet binder seg og ordne problemet snarest mulig.
-
Store paneler må understøttes for å forhindre KICKBACK (tilbakeslag) eller at bladet setter seg fast. Store paneler har en tendens til å henge ned på grunn av vekten (Fig. 3). Støtter må derfor plasseres under panelet på begge sider, nær skjærelinjen og nær kanten av panelet som vist i Fig. 2. Reduser risikoen for at bladet setter seg fast eller at det oppstår tilbakeslag. Når arbeidet krever at sagen hviler på arbeidsstykket, må den hvile på den største delen og den minste delen skjæres av.
-
Vær ekstra forsiktig ved skjæring av lommer i vegger eller andre blindområder. Bladet kan komme til å skjære over gjenstander og resultere i KICKBACK (tilbakeslag). Plasser ALDRI hånden eller fingrene bak sagen (Fig. 4). Hvis det oppstår tilbakeslag kan sagen lett sprette tilbake over hånden og forårsake en alvorlig ulykke.
-
ADVARSEL: Det er viktig å understøtte arbeidsstykket skikkelig og å holde godt fast i sagen for å unngå og miste kontrollen over verktøyet siden dette kan medføre personskader. Fig. 5 viser et typisk eksempel på god håndstøtte av sagen.
-
Plasser den brede delen av sagfoten på den delen av arbeidsstykket som er forsvarlig understøttet, ikke den delen som vil falle av når sageoperasjonen er utført. Som eksempler viser Fig. 6 RIKTIG måte å skjære over endestykket, og Fig. 7 FEIL måte. Hvis arbeidsstykket er kort eller smalt må det settes fast med klemmer.
GJ∅R IKKE FORS∅K PÅ Å HOLDE SMÅ EMNER FAST MED HÄNDEN!
-
Gjør aldri forsøk på å utføre sagarbeider med sirkelsagen spendt fast oppned i en skrustikke. Dette er meget farlig og kan føre til en alvorlig ulykke. (Fig. 8)
-
Når du bruker styreren, må du ikke prøve å kutte skrått, noe som kan få det kuttede materialet til å sli mellom sagbladet og styreren. Å gjøre det kan føre til personskade. (Fig. 9)
-
Dersom spaken er løs kan det skape en svært farlig situasjon. Du må alltid klemme den skikkelig. (Fig. 13)
-
Kontroller materialet du skal skjære før du begynner. Hvis du forventer at skjærematerialet vil gi fra seg skadelig / giftig støv, må du passe på at støvsekken eller andre egnede støvfjerningssystemer er koblet til støvuttaket skikkelig.
Bruk også støvmasken, dersom denne er tilgjengelig.
○ Kontroller at sagbladet roterer med full hastighet før du begynner å skjære.
○ Dersom sagbladet stanser eller gir fra seg unormale lyder under bruk, må du straks skru AV bryteren.
Det er svært farlig å bruke sirkelsagen med sagbladet vendt oppover eller til siden. Unngå å bruke sagen på denne ualminnelige måten.
○ Trekk ut batteriet når du er ferdig med en skjæreoppgave.
-
Kontroller at låsespaken er forsvarlig flyttet til foreskrevet posisjon etter at du har festet sagbladet.
-
Ikke se direkte inn i lyset.
Hvis øynene dine blir konstant utsatt for lyset kan de bli skadet.
- Ikke bruk produktet hvis verktøyet eller batteriterminalene (batterifestet) er deformert.
Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.
- Hold verktøyets terminaler (batterifeste) fri for spon og støv.
○ Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene.
○ Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet.
- Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv.
Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.
-
Hold alltid verktöyet fast med en hånd på håndtaket. (Fig. 26)
-
Bruk et sagblad som er beregnet til å skjære i tre, gipsplater eller i keramisk bordkledning.
-
Bruk et sagblad med en angitt rotasjonshastighet lik eller høyere enn rotasjonshastigheten angitt på verktøyet.
ADVARSEL ANGÄENDE LITHIUM-ION BATTERI
For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten.
I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.
-
Når gjenværende batterieff ekt løper ut, stanser motoren. Skjer dette må du lade opp batteriet med det samme.
-
Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.
-
Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt.
I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.
Videre, vennligst ta hensyn til følgende forholdsregler og advarsler.
ADVARSEL
For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.
- Sørg for at spon og støv ikke samler seg på batteriet.
○ Sørg for at spon og støv ikke faller på batteriet under arbeidet.
○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet.
- Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.
O Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).
-
Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trå på, kast eller utsett batteriet for kraftige fysiske støt.
-
Ikke bruk et tydelig ødelagt eller deformert batteri.
-
Ikke bruk batteriet med feilkoplet polaritet.
-
Ikke koble direkte til et elektrisk uttak eller bilens sigarettenner.
-
Ikke bruk batteriet til et annet formål enn de som er spesifi sert.
-
Hvis batteriladingen blir mislykket selv när den angitteladetiden har gått, må du øyeblikkelig stanse ytterligere lading.
-
Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.
-
Holdes unna fl ammer umiddelbart när ekkel lukt eller lekkasje oppdages.
-
Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.
-
Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.
-
Ikke senk batteriet ned i væsker eller la noen væsker fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.
FORSIKTIG
-
Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.
-
Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig.
Væsken kan forårsake irritasjon på huden.
- Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deforming, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.
ADVARSEL
Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.
- Ikke plasser elektrisk ledende objekter som spiker eller metallträder av jern eller kopper i oppbevaringskassen.
For å unngå at kortslutning inntreff er, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.
OM TRANSPORT AV LITIUMIONBATTERIET
Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseff ekten og følg instruksjonene til transportselskapet når du bestiller transport.

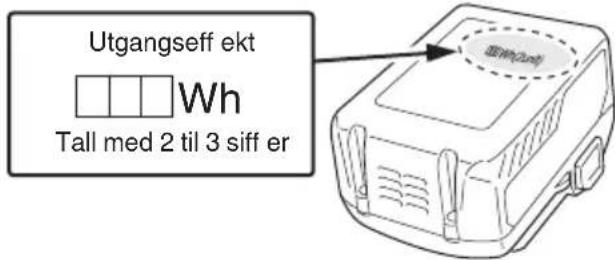

○ Litiumionbatterier med en eff ekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.
For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.
○ Hvis BSL36B18 er installert i elektroverktøyet, vil nytteeff ekten overstige 100 Wh, og enheten får da en fraktklassifi sering som farlig gods.
FORHOLDSREGLER FOR USB-ENHETSTILKOBLING (KUN MED LADER UC18YSL3)
Når et uventet problem oppstår, kan data i en USB-enhet som er koblet til dette produktet, bli ødelagt eller tapt. Sørg for alltid for at du sikkerhetskopierer data i USB-enheten før du bruker den sammen med dette produktet.
Vær oppmerksom på at selskapet vårt ikke påtår seg noe som helst ansvar for data som er lagret i en USB-enhet som er ødelagt eller tapt, eller for skade som kan oppstå på en tilkoblet enhet.
ADVARSEL
○ Før bruk kontrollerer du den tilkoblende USB-kabelen for defekter eller skader.
Bruk av en defekt eller skadet USB-kabel kan føre til røykutvikling eller antenning.
○ Når produktet ikke brukes, dekker du over USB-porten med gummidekslet.
Oppsamling av støv osv. i USB-porten kan forårsake røykutvikling eller antenning.
MERK
○ Det kan oppstå en sporadisk pause under USB opplading.
○ Når en USB-enhet ikke lades, fjern USB-enheten fra laderen.
Dersom du ikke gjør dette, kan ikke bare batteriets levetid bli redusert av en USB-enhet, men det kan også føre til uforutsette ulykker.
Det er kanskje ikke mulig å lade opp noen USB-enheter, avhengig av type eller enhet.
OM Bluetooth
Bluetooth-merket og logoen er registrerte varemerker som tilhører Bluetooth SIG, Inc. og brukes under lisens.
Bluetooth-enheten utstyrt med dette produktet bruker frekvensområdet 2,4 GHz. For å sikre riktig bruk, vær oppmerksom på følgende.
Dette produktet bruker samme frekvensbånd som for utstyr som mikrobølgeovner, digitale trådløse telefoner, trådløse LAN-systemer og annet Bluetooth-utstyr. For å unngå radiostøy mellom produktet og ovennevnte utstyr, hold enhetene adskilt under bruk.
Radiosignaler när kanskje ikke frem til produktet.
○ Med unntak av dette produktets funksjonsfeil er selskapet ikke ansvarlig for eventuelle skader som kan oppstå fra Bluetooth-kommunikasjon.
○ Personer som bruker pacemaker eller andre medisinske enheter bør konsultere produsenten, medisinsk institusjon eller distributør av nevnte medisinske elektriske enhet angående eff ekten av radiofrekvenssignaler.
- Ikke bruk i nærheten av automatiske kontrollenheter som automatiske dører og brannalarmer.
Radiobølger fra produktet kan påvirke automatiske kontrollenheter og føre til ulykker på grunn av funksjonsfeil.
- Ikke bruk produktet på overfylte steder, da det kan være en person eller personer utstyrt med pacemaker i nærheten.
Radiobølgene fra produktet kan påvirke driften av en pacemaker.
Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.
 | C3605DYA: Batteridrevet sirkelsag |
 | For å minske faren for skade må brukeren lese instruksjonsboken. |
 | Ha alltid på deg vernebriller. |
 | Bruk alltid hørselsvern. |
 | Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2002/96/EF om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg. |
| V | Merkespenning |
| n0 | Ubelastet hastighet |
 | Slå PÅ |
 | Slå AV |
 | Koble fra batteriet |
 | Utilrådelig betjeningsmåte |
 | Funksjonsvalgbryter |
 | Lysmodusbryter |
  | Alltid PÅ (slå av etter 2 minutter) |
  | Kun bryterlys PÅ |
  | Alltid AV |
 | Kobling/uavhengig bryter |
 | Lys av: Uavhengig modus |
 | Lys blinker: Søker |
 | Lys på: Koblingsmodus |
  | Kobling/uavhengig bryter for støvsuger (selges separat) |
  | Lys av: Uavhengig modus for støvsuger (selges separat) |
 | Lys blinker: Søking etter støvsuger (selges separat) |
  | Lys på: Koblingsmodus til støvsuger (selges separat) |
 | Gjenværende batteriindikator-bryter |
Batteri
| Lys;Batteriets gjenværende kapasitet er over 75%. | |
| Lys;Batteriets gjenværende kapasitet er 50% - 75%. | |
| Lys;Batteriets gjenværende kapasitet er 25% - 50%. | |
| Lys;Batteriets gjenværende kapasitet er mindre enn 25%. | |
| Blinker;Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig. |
Norsk
 | Blinker;Utmating stoppet på grunn av høy temperatur.Fjern batteriet fra verktøyet og la det bli helt avkjølt. |
 | Blinker;Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler. |
MERK
For å forhindre batteristrømforbruket som skyldes at man glemmer å slå av LED-lyset, slukkes lyset automatisk etter ca. 2 minutter.
STANDARD TILBEH∅R
I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 316.
Standard tilbehør kan endres uten varsel.
ANVENDELSE
Skjæring av ulike typer treverk, gipsplater eller keramisk bordkledning.
SPESIFIKASJONER
- Elektroverktøy
| Modell | C3605DYA | ||
| Spenning | 36 V | ||
| Tomgangshastighet | 5000 min-1(Eff ektmodus)2600 min-1(Stille modus) | ||
| Kapasitet Skjæredybde | 90° 47 mm | ||
| 45° 30 mm | |||
| Batteri tilgjengelig for dette verktøyet* | Multi-volt batteri | ||
| Vekt** | 2,8 kg (BSL36A18)3,1 kg (BSL36B18) | ||
* Eksisterende batterier (BSL3660/3620/3626, BSL18xx-serien, etc.) kan ikke brukes med dette verktøyet.
** i henhold til EPTA-prosedyren 01/2014
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i de dokumentet endres uten forvarsel.
Elektronisk kontroll
O Myk start
○ Overbelastningsvern
Denne beskyttelsesfunksjonen kutter strømmen til motoren i tilfelle overbelastning av motoren eller en påfallende reduksjon av rotasjonshastigheten under drift.
Når funksjonen overbelastningsvern har blitt aktivert, kan motoren stoppe.
I dette tilfellet skal du frigjøre verktøyets bryter og fjerne årsakene til overbelastning.
Deretter kan du bruke verktøyet igjen.
Denne beskyttelsesfunksjonen kutter strømmen til motoren og stopper elektroverktøyet i tilfelle overoppheting av motoren under drift.
Når funksjonen overopphetingsvern har blitt aktivert, kan motoren stoppe.
I dette tilfellet skal du frigjøre verktøyets bryter og la det kjøle seg ned i noen minutter.
Deretter kan du bruke verktöyet igjen.
○ Omstillingsfunksjon for rotasjonshastighet (Eff ektmodus/Stille modus)
(Bryterfunksjon for eff ektmodus / stille modus)
Hvert trykk på modusvelgerknappen endrer driftsmodusen. (Fig. 16)
Stille modus reduserer maksimalt motorturtall slik at man kan jobbe eff ektivt med mindre støy.
Indikatorlampen for stille modus lyser när maskinen er i stille modus.
Når belastningen øker i stille modus, vil verktøyet automatisk skifte til eff ektmodus for så å gå tilbake til stille modus når belastningen reduseres.
I effektmodus skjer det ikke noe skifte til stille modus selv om belastningen reduseres.
MERK
For å aktivere funksjonen med skifte av modus skal du trekke én gang i bryteren etter at du har satt inn batteriet.
- Ikke ødelegg bryterpanelet eller utsett det for et kraftig støt. Dette kan medføre problemer.
- Batteri
| Modell | BSL36A18 |
| Spenning | 36 V / 18 V (Automatisk Bryter*) |
| Batterikapasitet | 2,5 Ah / 5,0 Ah (Automatisk Bryter*) |
| Tilgjengelige trådløse produkter** | Multi-volt serie, 18V produkt |
| Tilgjengelig lader | Glidelader for litiumionbatterier |
* Verktøyet vil selv automatisk bytte over.
** Vennligst se vår generelle katalog for detaljer.
LADING
Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.
1. Kople laderens strømkabel til stikkontakten.
Ladeindikatorlampens indikasjoner blir som vist i Tabell 1, i samsvar med laderens eller det oppladbare batteriets tilstand.
Tabell 1
| Indikasjoner for ladeindikatorlampen | ||||
| Ladeindikatorlampe (R∅D / BLÅ / GR∅NN / LILLA) | Før lading | Blinker (R∅D) | Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder) | Koblet inn i strømkilden |
| Mens lading | Blinker (BLÅ) | Lyser i 0,5 sekunder. Lyser ikke i 1 sekund. (av i 1 sekund) | Batterikapasitet på mindre enn 50% | |
| Blinker (BLÅ) | Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (av i 0,5 sekunder) | Batterikapasitet på mindre enn 80% | ||
| Lyser (BLÅ) | Lyser kontinuerlig Batterikapasitet på mer enn | 80% | ||
| Lading ferdig | Lyser (GR∅NN) | Lyser kontinuerlig(Kontinuerlig summelyd: omtrent 6 sekunder) | ||
| Overoppheting hvilemodus | Blinker (R∅D) | Lyser i 0,3 sekunder. Lyser ikke i 0,3 sekunder. (av i 0,3 sekunder) | Batteriet overopphetet. Kan ikke lade. (Ladning vil starte når batteriet er avkjølt) | |
| Lading ikke mulig | Blafrer (LILLA) | Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (av i 0,1 sekunder)Periodisk summelyd: omtrent 2 sekunder) | Feilfunksjon i batteriet eller laderen | |
(2) Angående temperaturer og ladetid til det oppladbare batteriet Temperaturer og ladetider vil bli som vist i Tabell 2.
Tabell 2
| Lader | UC18YSL3 | ||||||
| Batteri | Batteritype Li-ion | ||||||
| Temperaturer hvor batteriet kan lades | 0°C - 50°C | ||||||
| Ladespenning V 14,4 18 | |||||||
| Ladetid, ca.(Ved 20°C) | BSL14xx-serien BSL18xx-serien | Multi-volt serien | |||||
| (4 celler) (8 celler) (5 celler) (1 celler) (10 celler) | |||||||
| min. | BSL1415S : 15BSL1415 : 15BSL1415X : 15BSL1420 : 20BSL1425 : 25BSL1430C : 30 | BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38 | BSL1815S : 15BSL1815 : 15BSL1815X : 15BSL1820 : 20BSL1825 : 25BSL1830C : 30 | BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38 | |||
| USB | Ladespenning V 5 | ||||||
| Ladestrøm A 2 | |||||||
MERK
Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.
4. Kople laderens strømkabel fra stikkontakten.
5. Hold fast laderen og trekk ut batteriet.
MERK
Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.
Når det gjelder elektrisk utlading for nye batterier osv.
Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2 – 3 ganger.
Norsk
Hvordan få batteriene til å vare lenger.
(1) Lad opp batteriene før de er helt utladet.
Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere.
(2) Unngå opplading ved høye temperaturer.
Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund.
FORSIKTIG
Hvis batteriet lades mens det er varmt, har det enten blitt stående for lenge på et sted utsatt for direkte sollys eller fordi batteriet nettopp har vært i bruk, begynner laderens indikatorlampe å lyse i 0,3 sekunder, for deretter å være slukket i 0,3 sekunder (av i 0,3 sekunder). I dette tilfellet må batteriet kjøles ned før ladingen starter.
Når ladeindikatorlampen blafrer (med intervaller på 0,2 sekunder), må du kontrollere om det finnes fremmedlegemer i laderens batterikontakt. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.
Da det tar den innebygde mikrodatamaskinen cirka 3 sekunder å bekrefte at batteriet som lades med UC18YSL3 er tatt ut, vent i minst 3 sekunder før det settes inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.
MONTERING OG BRUK
| Handling Figur Side | ||
| Hellingskjæring ved hjelp av styreren (+ 45° retning) | 9 | 3 |
| Finjustering av parallellitet 10 3 | ||
| Finjustering av vinkelrett posisjon 11 4 | ||
| Finjustering av styrestykkets posisjon 12 4 | ||
| Justere skjæredybden 13 4 | ||
| Skjærelinje 14 4 | ||
| Bryterbruk 15 4 | ||
| Om modusvalgfunksjonen (*1) | 16 4 | |
| Gjenværende batteriindikator | 17 5 | |
| Bruke LED-lyset | 18 5 | |
| Feste styringen | 19 5 | |
| Feste fluorplaten (selges separat) | 20 | 5 |
| Feste kroken (*2)(selges separat) | 21 | 5 |
| Ta ut og sette inn batteriet 22 6 | ||
| Lading | 23 6 | |
| Skjære i rett vinkel | 24 6 | |
| Skjære skråttstilt (+45° retning) | 25 6 | |
| Holde verktøyet | 26 7 | |
| Tilkobling til støvsuger (selges separat) | 27 7 | |
| Om koblingen/uavhengig bryter | 28 7 |
| Kobling med enhet (*3) | 29 | 8 |
| Slå AV koblingsmodus | 30 9 | |
| Ta av sagbladet | 31 | 10 |
| Montering av sagbladet | 32 | 10 |
| Lader en USB-enhet fra en stikkontakt | 33-a | 11 |
| Lader opp en USB-enhet og batteri fra et strømuttak | 33-b | 11 |
| Hvordan lade opp en USB-enhet på nytt | 34 | 11 |
| Når ladingen av en USB-enhet er fullført | 35 | 11 |
| Valg av tilbehør | — | 317 |
(*1) Om modusvalgfunksjonen
Stille modus reduserer maksimalt motorturtall og lar deg arbeide eff aktivt med mindre støy.
Hvis belastningen øker når motoren kjører i stille modus, vil den automatisk bytte til effektmodus.
Dersom belastningen reduseres igjen, går den tilbake til stille modus.
○ Valgt modus beholdes selv hvis bryteren skrus på/av eller batteri tas ut/settes inn.
(*2) Feste kroken
Kroken kan brukes til å midlertidig henge opp enheten under drift (Fig. 21).
FORSIKTIG
Kroken bør aldri brukes til å henge enheten på deg selv. Når du bruker kroken, vær sikker på at hovedenheten ikke kan gli og falle, eller bli ustabil av vind etc.
Ikke heng enheten fra beltet eller buksen, da dette kan føre til ulykker.
(*3) Kobling til enhet
MERK
Når begge enhetene begynner å søke (lyset blinker), tar det omtrent 1 til 3 sekunder for å fullføre tilkoblingen (lys på). Tilkoblingstiden kan variere, avhengig av avstand eller hindringer.
- Etter at du har slått på strømmen til dette produktet, trenger støvsugeren/trådløs rengjører omtrent 0,5 sekunder for å slå seg PÅ.
- Etter at du har slått på strømmen til dette produktet, trenger støvsugeren/trådløs rengjører omtrent 0,5 sekunder for å slå seg PÅ. Når enheten blir slått AV, vil det gå noen sekunder for at støvet i slangen skal kunne bli sugd opp, før enheten slår seg av.
○ Mens produktet søker (koblingsmodus displaylampen blinker), aktiveres motoren ved å trekke i produktets bryter.
Når tilkoblingen er fullført (lys på), slås støvsugeren/trådløs rengjører PÅ.
○ Mens støvsugeren/trådløs rengjører og dette produktet er i koblingsmodus, slås strømmen automatisk av hvis ikke noen del brukes i løpet av to timer.
○ Hvis det ikke skjer noe koblingssignal innen to minutter, slås strømmen automatisk av.
- Å fjerne batteriet vil returnere enheten til uavhengig driftsmodus.
○ Dersom man går utenfor kommunikasjonsavstanden, vil enheten returnere til uavhengig operasjonsmodus.
Den effektive kommunikasjonsavstanden for en trådløs forbindelse er ca. 10 meter.
Hvis det er noen hindringer mellom elektroverktøyet og støvsugeren/trådløs rengjøringer, kan den effektive avstanden være kortere.
LED-LYSETS VARSELSIGNALER (Fig. 41)
Dette produktet har funksjoner som er designet for å beskytte verktøyet samt batteriet. Hvis noen av beskyttelsesfunksjonene utløses under bruk mens du trykker inn bryteren, vil LED-lyset blinke som beskrevet i tabell 3. Når en av beskyttelsesfunksjonene utløses, fjern fi ngeren fra bryteren umiddelbart og følg instruksjonene som er beskrevet under korrigerende tiltak.
Når du kaster fliser, må du først kontrollere at verktøyet er slått av og at batteriet er fjernet.
MERK
○ Innsamlingseff ektiviteten reduseres hvis verktøyet2. brukes när sagdekselets innerside er fullt av fl iser.
Pass på at du kaster flisene før innsiden av sagdekselet er fullt.
○ Når du kvitter deg med flisene, vær forsiktig så du ikke søler fl isene inn i motoren eller batterifestet.
(1) Trykk på kroken under støvdekselet, åpne støvdekselet og kast flisene inne i sagdekselet. (Fig. 36)
(2) Lukk støvdekselet og fest det med kroken.
ELLER
(1) Vend sagdekselet nedover, løsne vingemutteren, ta av sagdekselet (A) og kast flisene som er samlet inne i sagdekselet. (Fig. 37)
(2) Fest sagdekselet (A) og sikre det med vingemutteren.
MERK
Hvis det er sagflis eller andre partikler samlet på innsiden av sagdekselet (B), se "Rengjøre innsiden av sagdekselet" på side 148.
Da bruk av sløve verktøy vil forringe effektiviteten og føre til mulig feilfungerende motor, bør sagbladet slipes eller byttes ut så snart slitasjen blir merkbar.
Inspisere monteringsskruene
Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnatelse av å gjøre dette kan føre til alvorlig fare.
3. Vedlikehold av motorenheten
Motorrotasjonen er en viktig del av dette verktøyet. Unngå å skade den og sørg for å unngå kontakt med oljerens eller vann.
Etter 50 timers bruk, rengjør motoren ved å blåse inn i ventilasjonshullene til motorhuset med tørr luft fra en trykkluftpistol eller et annet verktøy (Fig. 42).
4. Inspisere og vedlikeholde nedre vern
Kontroller alltid at det nedre vernet beveger seg jevnt.
I tilfelle funksjonsfeil må det nedre vernet repareres umiddelbart.
For rengjøring og vedlikehold, bruk en trykkluftpistol eller annet verktøy til å rengjøre mellomrommet mellom girdekslet og roterende del av det nedre vernet med tørr luft (Fig. 42).
Dette er eff ektivt for utslipp av spon og andre partikler.
Avskallinger eller andre partikler som samles opp rundt det nedre vernet kan føre til funksjonsfeil eller skade.
Norsk
ADVARSEL
For å forhindre inhalering av støv eller øyeirritasjoner, bruk vernebriller og en støvmaske når du bruker en trykkluftpistol eller annet verktøy til å rengjøre det nedre vernet, ventilasjonshull eller andre deler av produktet. Pass på at du slår av strømmen og deretter fjerner batteriet fra verktøyet.
Forsikre deg om at det nedre vernet beveger seg jevnt
Fig. 42
5. Rengjøre innsiden av sagdekselet
Kontroller og rengjør verktøyet regelmessig for å sikre at sagdekselet er rent for sagfl is eller andre partikler.
(1) Løsne vingemutteren og fjern sagdekselet (A). (Fig. 38)
MERK
Avhengig av formen på sagbladet som brukes, kan sagdekselet (B) kanskje ikke fjernes. Hvis dette er tilfelle, utfør instruksjonene i trinn (2) og (3) i omvendt rekkefølge.
(2) Løsne de tre skruene med et stjerneskrujern og fjern sagdekselet (B). (Fig. 39)
(3) Fjern sagbladet i henhold til instruksjonene som er oppført under "Ta av sagbladet" på side 146.
(4) Fjern flisene fra innsiden av sagdekselet, spindelen, skiven og andre områder. (Fig. 40)
(5) Monter i omvendt rekkefølge; vær forsiktig med hvordan skiven, sagbladet og andre deler vender. (Fig. 40)
6. Inspeksjon av terminaler (verktøy og batteri)
Kontroller at spon og støv ikke har samlet seg på terminalene.
Sjekk jevnlig før, under og etter operasjonen.
FORSIKTIG
Fjern eventuell spon eller støv som kan ha samlet seg på terminalene.
Det kan oppstå feil hvis ikke dette gjøres.
7. Rengjøring på utsiden
Hvis det kommer fl ekker på elektroverktøyet, tørker du av det med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.
8. Oppbevaring
Oppbevares på et sted hvor temperaturen ikke overstiger 40°C og utenfor barns rekkevidde.
MERK
Lagring av litium-ion batterier.
Sørg for at litium-ion batteriene er fulladet før de skal lagres.
Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.
Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.
Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.
FORSIKTIG
Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.
Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy
Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifi sert (slik som demontering og bytter av celler eller andre indre deler).
GARANTI
Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifi kke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.
Informasjon om luftbårne lyder eller vibrasjoner
De målte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.
Målt A-veid lydeff ektnivå: 102 dB (A)
Målt A-veid lydtrykknivå: 91 dB (A)
Usikkerhet K: 3 dB (A).
Bruk hørselvern.
Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN62841.
Skjære kartong:
Vibrasjonsutslippsverdi a_h = 1,4 m/s2
Usikkerhet K = 1,5 m/s²
Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.
Den kan også brukes som en foreløpig estimering av eksponering.
ADVARSEL
○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.
○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).
MERK
På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.
PROBLEML∅SNING
Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.
- Elektroverktøy
| Symptom Mulig års | ak Løsning | |
| Verktøyet virker ikke Ingen | gjenværende batteristrøm Lade batteriet. | |
| Batteriet er ikke fullstendig installert. Skyv batteriet inn til du hører et klikk. | ||
| Verktøyet stoppet plutselig | Verktøyet ble overbelastet Bli kvitt problemet forårsakeroverbelastingen. | |
| Overbelastningsbeskyttelse er i bruk. | ||
| Batteriet er overopphetet. La batteriet avkjøles. | ||
| Kan ikke skråstilles Hellings | vinkelspaken (front) oghellingsvinkel-vingemutteren (bak) er ikkeløsnet. | Prøv skråstilling etter at du har løsnethellingsvinkelspaken (front) oghellingsvinkel-vingemutteren (bak). Stramde løsnede delene etter å ha foretatt denødvendige justeringene. |
| Kan ikke reversereskråstilling | Skjæredybden er satt til maksimum. Reverserskråstilling etter justering avskjæredybden til en mindre innstilling. | |
| Hellingsvinkelspaken (front) oghellingsvinkel-vingemutteren (bak) er ikkeløsnet. | Prøv skråstilling etter at du har løsnethellingsvinkelspaken (front) oghellingsvinkel-vingemutteren (bak). | |
| Parallellisme kan ikkefi njusteres | Den sekskantede M5-innstillingsskruen somholder dekselet til hengslene må løsnes. | Løsne den sekskantede M5-innstillingsskruen som holder hengselensdeksel. |
| Skjærer ikke godt Sagbladet | er slitt eller mangler tenner. Bytt ut med et nytt | sagblad. |
| Bolten er løs. Stram bolten godt. | ||
| Sagbladet er installert baklengs. Monter sagbladet i riktig retning. | ||
| Bryteren kan ikke trykkesinn | Bryterlåsen er ikke trykket inn nok. Skyv bryterlåsen helt inn. | |
| Sagflisutslippet er dårlig | Sagflis har samlet seg i sagdekslet. | Fjern sagflisen inne i sagdekslet. |
| Batteriet kan ikkeinstalleres | Forsøker å installere et annet batteri enn detsom er spesifi sert for verktøyet. | Vennligst installer et batteri med flere volttyper. |
| Kan ikke kobles tilvia Bluetooth, ellerforbindelsen brytes | Paring mislykkes | Les hele veiledningen til støvsugeren forriktig sammenkobling.Vær oppmerksom på at fortsatt bruk etter enpause kan kreve at du må pare på nytt. |
| Påvirkes av nærliggende trådløse LAN ellerutstyr som sender radiobølger. | Ha litt avstand mellom produktet og utstyretsom kan påvirke tilkoblingen. | |
| Bluetooth-kompatibel enhet er for langt fraproduktet | Kort ned på avstanden mellom produktet ogden Bluetooth-kompatible enheten. | |
| Prøver å koble til en enhet som ikke erspesielt utpekt | Koble kun til enheter utpekt av vårt fi rma. | |
| En enhet er allerede tilkoblet | To enheter kan ikke kobles til produktetsamtidig. Velg enheten du vil bruke, ogkoble den til produktet. | |
- Lader
| Symptom Mulig årsak Løsning | ||
| Ladeindikatorlampen blinker raskt lilla, og batteriladingen starter ikke. | Batteriet er ikke satt helt inn. Sett inn batteriet | ordentlig. |
| Det er fremmedlegemer i batteriterminalen eller der batteriet er festet. | Fjern fremmedlegemene. | |
| Ladeindikatorlampen blinker rødt, og batteriladingen starter ikke. | Batteriet er ikke satt helt inn. Sett inn batteriet | ordentlig. |
| Batteriet er overopphetet. Hvis latt være, vil b | batteriet automatisk starte oppladingen hvis temperaturen reduseres, men dette kan redusere batteriets levetid. Det anbefales at batteriet avkjøles på et godt ventilert sted unna direkte sollys før du begynner ladingen. | |
| Batteriets brukstid er kort selv om batteriet er helt oppladet. | Batteriets levetid er oppbrukt. Bytt ut batteriet | med et nytt. |
| Batteriet bruker lang tid på å lades. | Temperaturen til batteriet, laderen eller området er ekstremt lavt. | Lad opp batteriet innendørs eller i et annet varmere område. |
| Laderens ventiler er blokkert og får de innvendige komponentene til å overopphetes. | Unngå å blokkere ventilene. | |
| Kjøleviften virker ikke. Kontakt et HiKOKI-autorisert servicesenter for reparasjon. | ||
| USB-strømlampen har slått seg av og USB-enheten har stoppet og lade. | Batteriets kapasitet er blitt lav. Erstatt batteriet | med et som har gjenværende kapasitet. |
| Sett laderens strømledning inn i en stikkontakt. | ||
| USB-strømlampen slår seg ikke av selv om USB-enheten har ladet ferdig. | USB-strømlampen lyser grønt for å indikere at USB-lading er mulig. | Dette er ikke en funksjonsfeil. |
| Det er uklart hva ladestatus til en USB-enhet er, eller om ladingen er fullført. | USB-strømlampen slår seg ikke av selv om ladingen er fullført. | Undersøk USB-enheten som lader for å bekrefte ladestatusen. |
| Lading av en USB-enhet pauses midtveis i ladingen. | Laderen var satt inn i en stikkontakt mens USB-enheten ble ladet med batteriet som strømkilde. | Dette er ikke en funksjonsfeil. Laderen pauser USB-lading i omtrent 5 sekunder når den skiller mellom strømkilder. |
| Et batteri ble satt inn i laderen mens USB-enheten ble ladet med en stikkontakt som strømkilde. | ||
| Lading av USB-enheten pauses midtveis i ladingen når batteriet og USB-enheten lades samtidig. | Batteriet har blitt fulladet. Dette er ikke en funksjonsfeil. Laderen pauser USB-ladingen i omtrent 5 sekunder når det kontrollerer om batteriet har fullført ladingen. | |
| Lading av USB-enheten starter ikke når batteriet og USB--enheten lades samtidig. | Den resterende batterikapasiteten er ekstremt lav. | Dette er ikke en funksjonsfeil. Når batterikapasiteten når et visst nivå, starter USB-ladingen automatisk. |
- Rengöring av utsidan
- Årsager til tilbageslag og relaterede advarsler
- BEMÆRK
- FORHOLDSREGLER
- SIKKERHETSADVARSLER FOR BATTERIDREVET SIRKELSAG
- Fremgangsmåte for skjæring
- Tilbakeslag årsaker og beslektede advarsler
- Norsk
- Nedre vern
- FLERE SIKKERHETSADVARSLER
- ADVARSEL ANGÄENDE LITHIUM-ION BATTERI
- ADVARSEL
- FORSIKTIG
- OM TRANSPORT AV LITIUMIONBATTERIET
- FORHOLDSREGLER FOR USB-ENHETSTILKOBLING (KUN MED LADER UC18YSL3)
- MERK
- OM Bluetooth
- STANDARD TILBEH∅R
- ANVENDELSE
- SPESIFIKASJONER
- Elektronisk kontroll
- LADING
- Kople laderens strømkabel til stikkontakten.
- Kople laderens strømkabel fra stikkontakten.
- Hold fast laderen og trekk ut batteriet.
- Hvordan få batteriene til å vare lenger.
- MONTERING OG BRUK
- LED-LYSETS VARSELSIGNALER (Fig. 41)
- Inspisere monteringsskruene
- Vedlikehold av motorenheten
- Inspisere og vedlikeholde nedre vern
- Rengjøre innsiden av sagdekselet
- Inspeksjon av terminaler (verktøy og batteri)
- Rengjøring på utsiden
- Oppbevaring
- Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy
- GARANTI
- Informasjon om luftbårne lyder eller vibrasjoner
- PROBLEML∅SNING
Merke : HiKOKI
Modell : C 3605DYA
Kategori : Service après-vente
