Produkttype	Lydplanke med trådløs subwoofer
Modell	HW-Q66R
Merke	Samsung
Lydplankens dimensjoner (B x H x D)	1100.0 x 59.0 x 100.0 mm
Lydplankens vekt	3,6 kg
Subwooferens dimensjoner (B x H x D)	205.0 x 353.0 x 303.2 mm
Subwooferens vekt	6,2 kg
Strømforsyning	AC/DC-adapter (DC 24V)
USB-port	5V / 0,5A (for musikkavspilling)
Strømforbruk i standby	2,0 W
Forsterkerutgang (lydplanke)	30W x 6 + 10W x 2
Subwoofer forsterkerutgang	160W
Støttede lydformater	LPCM 2ch, Dolby Audio, DTS
Bluetooth-versjon	Kompatibel med A2DP, SBC (44,1 kHz, 48 kHz)
Trådløs frekvens	2,4 GHz (Bluetooth) / 5,8 GHz (Subwoofer)
Driftstemperatur	+5 °C til +35 °C
Driftsfuktighet	10 % til 75 %
HDMI-porter	1x HDMI IN, 1x HDMI OUT (TV-ARC)
Optisk inngang	1x digital optisk inn
AUX-inngang	1x analog lydinn (3,5 mm)
Lydmoduser	Standard, Surround Sound, Game Pro, Adaptiv lyd
Fjernkontroll	Inkludert med batterier (AA x2)
Veggfeste	Inkludert (veggfesteguide, skruer, braketter)
Føtter	Justerbar høyde (15 mm eller 20 mm) for klaring til TV-stativ
Tilleggsfunksjoner	Auto Power Link, Anynet+ (HDMI-CEC), Bluetooth Power On, Samsung Audio Remote-app

Ofte stilte spørsmål - HW-Q66R SAMSUNG

Hvordan kobler jeg lydplanken til TV-en via Bluetooth?

Trykk på PAIR-knappen på fjernkontrollen for å gå inn i BT PARING-modus. Velg deretter '[AV] Samsung Soundbar Q6R-Series' fra TV-ens Bluetooth-liste. Når tilkoblingen er opprettet, vil TV-lyden spilles gjennom lydplanken.

Hvordan kobler jeg subwooferen manuelt hvis automatisk tilkobling mislykkes?

Trykk og hold inne ID SET på baksiden av subwooferen i 5 sekunder til den blå LED-en blinker. Trykk deretter og hold inne Opp-knappen på fjernkontrollen i 5 sekunder til 'ID SET' vises på lydplankens skjerm. Tilkoblingen er fullført når LINK-LED-en blir jevnt blå.

Hva bør jeg gjøre hvis det ikke kommer lyd fra lydplanken?

Kontroller at lydplanken er slått på og ikke dempet. Sørg for at riktig inngangskilde er valgt (f.eks. D.IN for optisk, HDMI for ARC). Bekreft at TV-ens lydinnstillinger er satt til eksterne høyttalere. Kontroller også kabeltilkoblingene.

Hvordan kan jeg justere subwoofervolumet?

Bruk WOOFER-knappen på fjernkontrollen. Trykk opp eller ned for å justere fra -12 til +6. Trykk på knappen for å sette til 0.

Kan jeg styre lydplanken med TV-fjernkontrollen?

Ja. For Samsung-TV-er, aktiver eksterne høyttalere i TV-menyen. For andre merker, trykk og hold inne WOOFER-knappen på lydplankens fjernkontroll i 5 sekunder for å bytte til 'ALL-TV REMOTE'-modus. Støttede merker inkluderer LG, Sony, Sharp, Philips og andre.

Hvordan oppdaterer jeg fastvaren på HW-Q66R?

Last ned fastvaren fra Samsungs nettsted til en USB-pinne. Koble USB-en til lydplanken via en Micro USB-adapter. Slå på lydplanken; 'UPDATE' vises. Etter fullføring, trykk og hold inne Spill av/Pause i 5 sekunder for å initialisere. Merk: Brukerinnstillinger vil bli tilbakestilt.

Hvordan monterer jeg lydplanken på veggen?

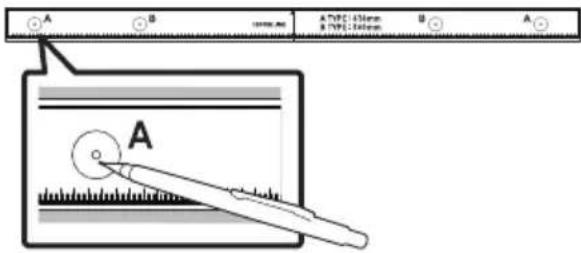

Bruk den medfølgende veggfesteguiden til å markere skrueposisjoner på veggen. Bor hull og sett inn plugger om nødvendig. Fest holder-skruene til veggen. Fest brakett-veggfestene til lydplanken med de medfølgende skruene. Heng lydplanken på holder-skruene og skyv ned for å feste.

Hvilke lydmoduser er tilgjengelige og hva gjør de?

Lydplanken tilbyr Standard (original lyd), Surround Sound (utvidet), Game Pro (forbedret spilllyd) og Adaptiv lyd (auto-optimaliserer basert på innhold). Trykk på SOUND MODE på fjernkontrollen for å bla gjennom.

Hvordan kobler jeg en USB-pinne for å spille musikk?

Koble en Micro USB til USB-adapterkabel (ikke inkludert) til lydplankens USB-port. Sett USB-pinnen inn i adapteren. Trykk på Source og velg USB-modus. Kompatible formater: MP3, WMA, AAC, WAV, OGG.

Hva er Auto Power Link-funksjonen og hvordan aktiverer jeg den?

Auto Power Link slår automatisk på lydplanken når TV-en slås på hvis den er koblet til via optisk kabel. Trykk og hold inne Venstre-knappen på fjernkontrollen i 5 sekunder for å slå PÅ/AV. Den er aktivert som standard.

BRUKSANVISNING HW-Q66R SAMSUNG

① Sæt strømkablet i subwooferen.
② Slut strømkablet til strømadapteren, og derefter til Soundbar.
3 Sæt strømkablet i en stikkontakt.

Se illustrationerne nedenfor.

Hør TV-lyd fra din Soundbar via kabeltilsluttede eller trådløse forbindelser.

Den første tilslutning

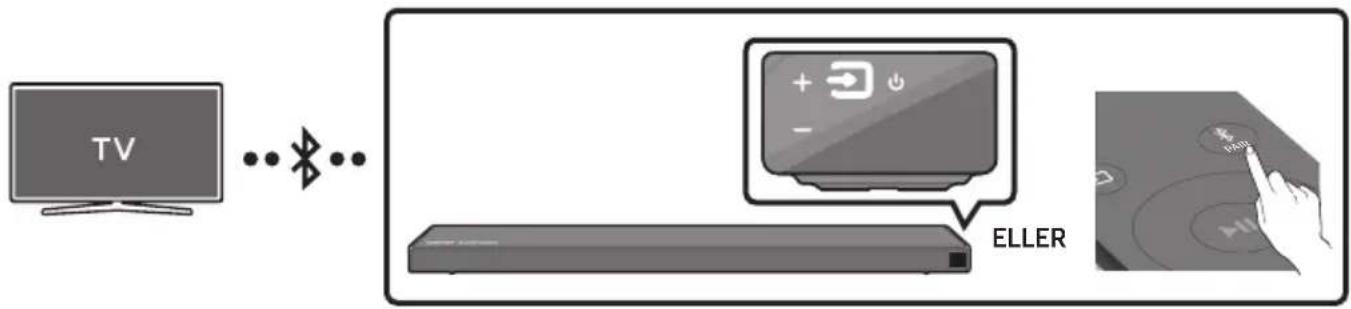

1. Tryk på knappen ✝ PAIR på fjernbetjeningen for at skifte til tilstanden "BT PAIRING".

(ELLER)

- Når TV'et er tilsluttet, vises der [TV Navn] → "BT" på Soundbar display på forsiden.

1. Du kan nu høre TV-lyden fra Soundbar.

Den første tilslutning

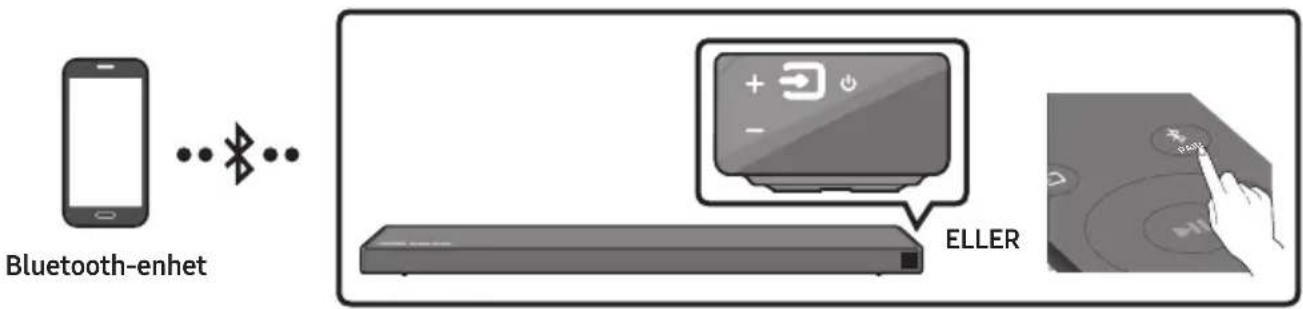

1. Tryk på knappen ✝ PAIR på fjernbetjeningen for at skifte til tilstanden "BT PAIRING".

- Når Soundbaren er frakoblet fra Bluetooth-enheden, viser Soundbaren "BT DISCONNECTED" på displayet på forsiden.

BEMÆRKNINGER

• I Bluetooth-tilslutningstilstand mistes Bluetooth-forbindelsen, hvis afstanden mellem din Soundbar og Bluetooth-enheden overstiger 10 m.
• Din Soundbar slukker automatisk efter 20 minutter i tilstanden Parat.

Mere om Bluetooth

Du kan styre din Soundbar med din smartenhed og Samsung Audio Remote-app ved at downloade Samsung Audio Remote-app i Google Play.

Markedssøgning : Samsung Audio Remote

Holderfod Holderstøtte

→Tilslut stikket til kontakten.

	FORSIKTIGFARE FOR ELEKTRISK ST∅TIKKE ÅPNE.
	Dette symbolet angir at det erhøyspenning på innsiden. Det er farligå komme i kontakt med interne delerav dette produktet.
	Dette symbolet angir at det følger medviktig dokumentasjon vedrørendebruk og vedlikehold i dette produktet.
	Klasse II-produkt: Dette symboletindikerer at det ikke krever jording.Hvis dette symbolet ikke vises på etprodukt med strømledning, MÅproduktet ha en pålitelig kontakt medjord (jording).
	Vekselspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, ervekselspenning.
	Likestrømsspenning: Dette symboletindikerer at den nominelle spenningensom er merket med symbolet, erlikestrømsspenning.
	Forsiktig, se i instruksjonene før bruk:Dette symbolet instruerer brukeren tilå se i brukerhåndboken for ytterligeresikkerhetsrelatert informasjon.

ADVARSEL

- For å redusere faren for brann eller elektrisk støt, utsett ikke denne enheten for regn eller fuktighet.

FORSIKTIG

• FOR Å UNNGÅ ELEKTRISK ST∅T, INNRETT DET BREDE BLADET PÅ PLUGGEN ETTER DEN BREDE ÅPNINGEN I KONTAKTEN, OG STIKK PLUGGEN HELT INN.
• Dette apparat skal alltid tilsluttes til en stikkontakt med jordforbindelse.
• For å bryte strømmen til apparatet må stikket fjernes fra stikkontakten, av den grunn må alltid strømkontakten vare klar til bruk.
• Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, f.eks. vaser, på apparatet.
• For å slå av apparatet helt, må du trekke ut pluggen fra stikkontakten. Derfor må pluggen til enhver tid være lett tilgjengelig.

FORHOLDSREGLER

1. Kontroller at strømforsyningen i huset overholder strømkravene på ID-etiketten på undersiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig rom rundt enheten for ventilasjon 7\~10 cm. Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av trekker du støpslet helt ut av stikkontakten. Trekk støpslet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.

2. Under tordenvær må du trekke støpslet ut av stikkontakten. Overspenninger som skyldes lynnedslag kan skade enheten.

3. Ikke utsett enheten for direkte sollys eller andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.
4. Beskytt produktet mot fuktighet (f.eks. vaser) og varmekilder (f.eks. ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felter. Trekk støpslet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk.

Det kan oppstå kondens hvis enheten eller platen lagret i lave temperaturer. Hvis man transporterer enheten om vinteren, må man vente omtrent 2 timer til enheten har nädd romtemperatur før man bruker den.

1. Batteriene som er brukt i dette produktet inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overoppheter batteriene. Det er fare for eksplosjon hvis batteriet ikke byttes ut riktig. Bytt det bare ut med samme eller tilsvarende type.

OM DENNE BRUKERHÅNDBOKEN

Brukerhåndboken har to deler: denne enkle BRUKERHÅNDBOKEN på papir, og en detaljert FULLSTENDIG BRUKERHÅNDBOK som du kan laste ned.

I denne brukerhåndboken finner du informasjon om sikkerhetsinstruksjoner, produktinstallasjon, komponenter, tilkoblinger og produktspesifikasjoner.

Design og spesifikasjoner kan endres uten foregående varsel.

INNHOLD

01 Kontrollere komponentene 2

Sette inn batterier før du bruker fjernkontrollen (AA-batterier x 2) ____ 2

02 Produkoversikt 3

Frontpanel / panel på høyre side i Soundbar ____ 3

Nedre panel i Soundbar 4

03 Koble til Soundbar 5

Koble til strøm ____ 5

Koble Soundbar til basshøyttaleren ____ 6

- Automatisk tilkobling mellom basshøyttaleren og Soundbar ____ 6

- Koble til basshøyttaleren manuelt hvis automatisk tilkobling mislykkes ____ 7

Koble SWA-8500S (selges separat) til en lydplanke ____ 8

04 Koble til TV-en 10

Metode 1. Koble til via kabel ____ 10

Metode 2. Koble til trådløst ____ 12

- Koble til en TV via Bluetooth 12

05 Koble til en ekstern enhet 14

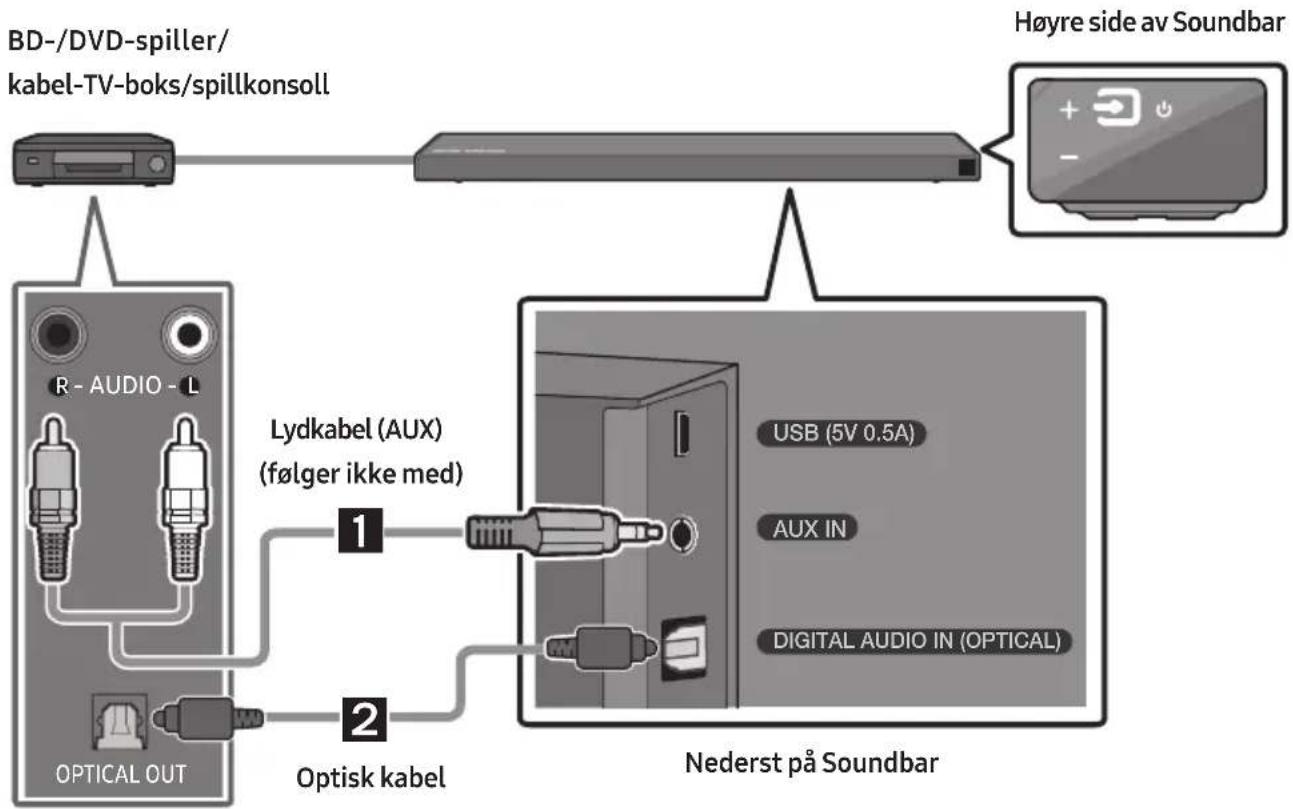

Koble til med en optisk eller analog lydkabel (AUX) 14

08 Bruke fjernkontrollen 22

Slik bruker du fjernkontrollen ____ 22

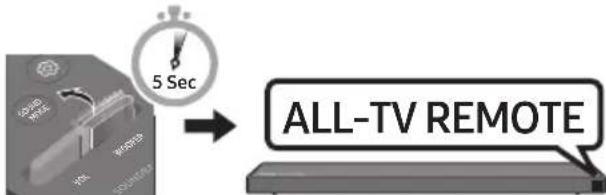

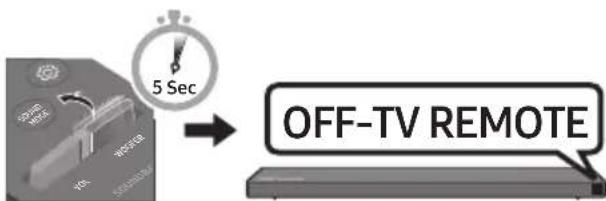

Justere Soundbar-volumet med fjernkontrollen til en TV 25

Bruke de skjulte knappene (knapper med mer enn én funksjon) 26

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene 26

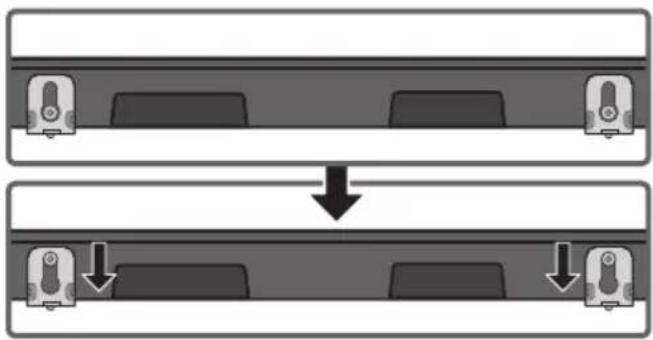

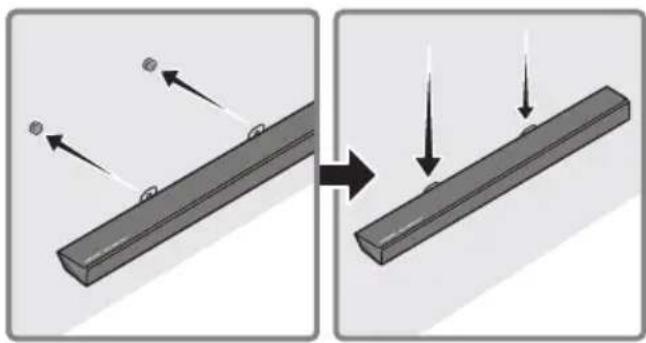

09 Installere veggfestet 27

Forholdsregler ved installasjon 27

Veggmonteringskomponenter 27

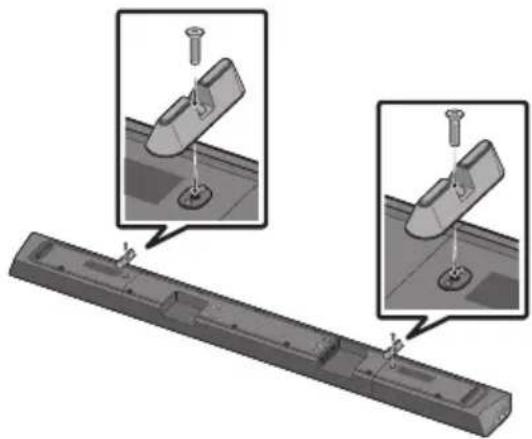

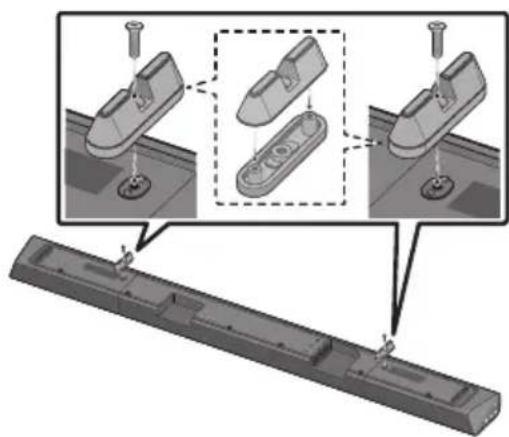

10 Installere holderfoten 29

Komponenter til holderfoten ____ 29

11 Programvare-oppdatering 30

Oppdateringsprosedyre ____ 31

14 Lisensmerknader om åpen kildekode 33

15 Viktig merknad om service 33

16 Spesifikasjoner og veiledning 34

Spesifikasjoner 34

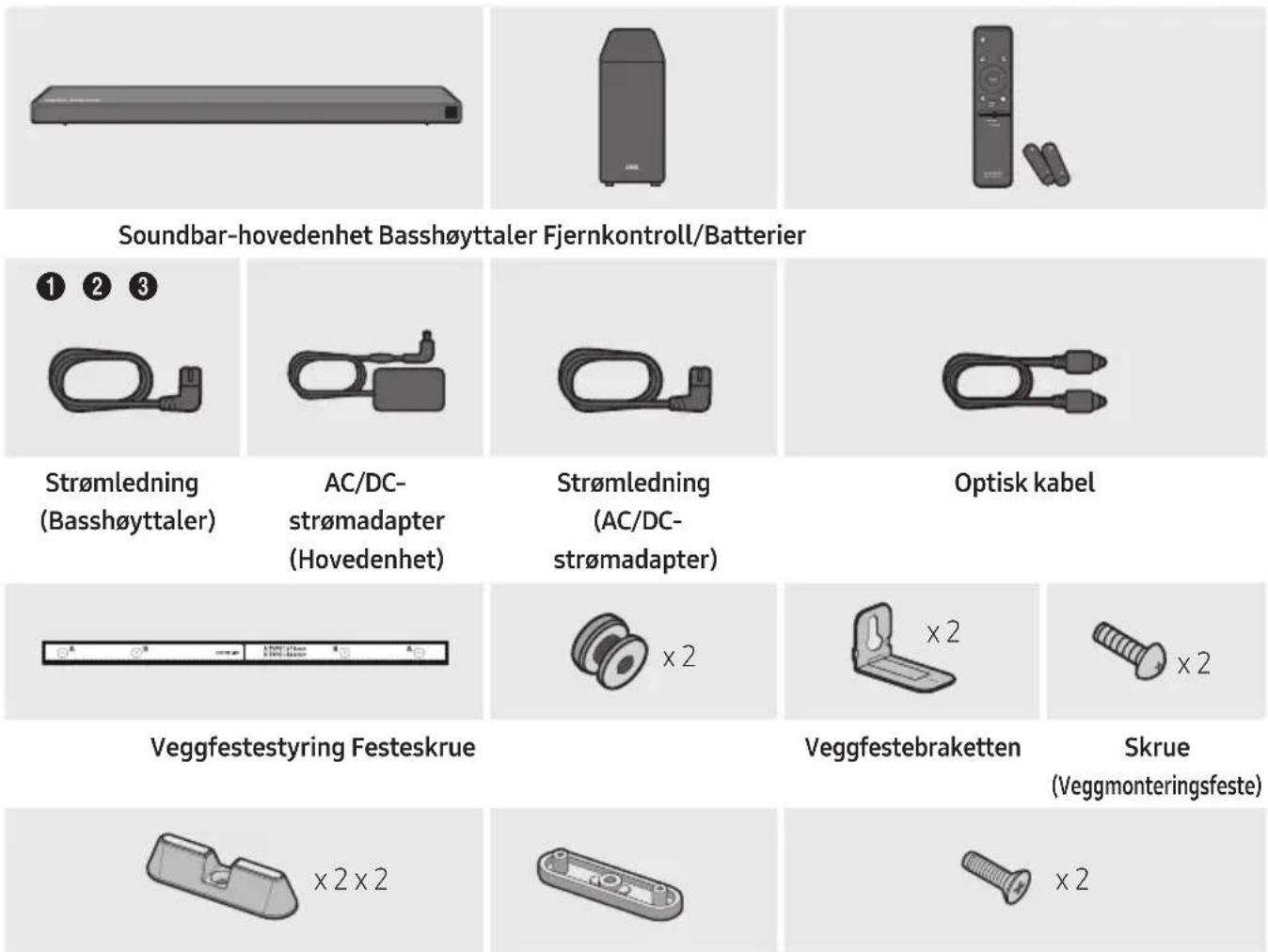

01 KONTROLLERE KOMPONENTENE

Holderfot Holderstøtte Skrue (Holderfot)

• Se i tabellen som er plassert på produktet for informasjon om strømforsyningen og strømforbruk. (Etikett : Bunnen av Soundbar-hovedenheten)
• Trinnene for strømtilkobling er merket (1, 2, 3). Se side 5 hvis du vil ha mer informasjon om strømtilkobling.
• Kontakt et Samsungs servicesenter eller kundesenter hvis du vil kjøpe flere komponenter eller ekstra kabler.
• Tilbehøret kan se annerledes ut enn illustrasjonene ovenfor.

Sette inn batterier før du bruker fjernkontrollen (AA-batterier x 2)

Skyv batteridekselet i pilens retning til det er helt av. Sett inn 2 AA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv batteridekselet tilbake på plass.

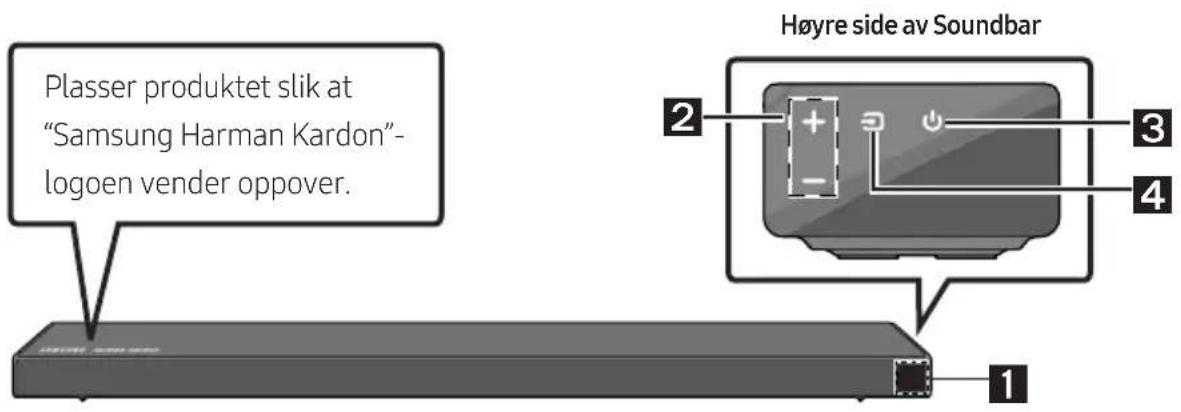

Frontpanel / panel på høyre side i Soundbar

1	DisplayViser status og gjeldende modus for produktet.
2	+/- (Volum)-knappJusterer volumet.Når volumet justeres, vises volumnivået på frontdisplayet på Soundbar.
3	(Strøm)-knappSlår på og av strømmen.
4	(Kilde)-knappVelger inngangsmodus for kilde.
	Inngangmodus Display
	Optisk digital inngang D.IN
	ARC (HDMI OUT)-inngang	D.IN → TV ARC (Automatisk konvertering)
	AUX-inngang AUX
	HDMI-inngang HDMI
	BLUETOOTH-modus BT
	USB-modus USB
	For å slå på "BT PAIRING"-modus endrer du kilden til "BT"-modus, og deretter trykker du på og holder inne→(Kilde)-knappen i mer enn 5 sekunder.

• Når du kobler enheten til strømnettet, vil strømknappen fungere i 4 til 6 sekunder.
• Når du slår på strømmen på denne enheten, vil det være en forsinkelse på 4 til 5 sekunder før den kan reprodusere lyd.
• Hvis du ønsker å høre lyden fra Soundbar, må du slå av høyttalerne til TV-apparatet i menyen for lydoppsettet på TV-apparatet. Se i TV-håndboken som fulgte med TV-apparatet.

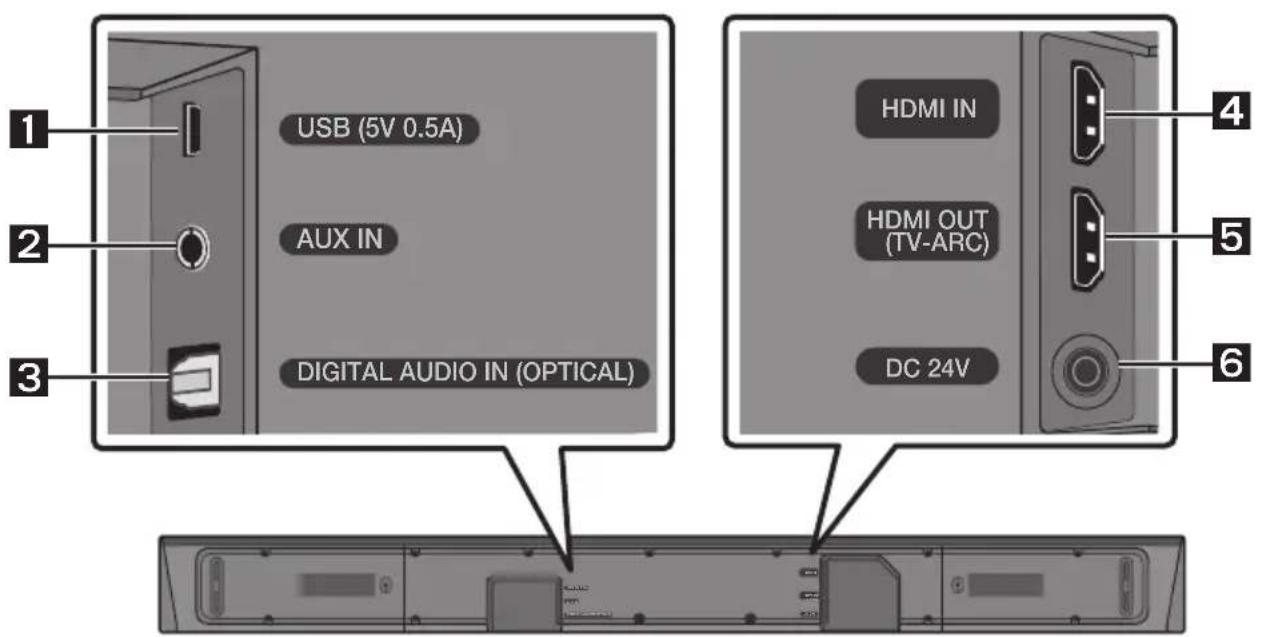

Nedre panel i Soundbar

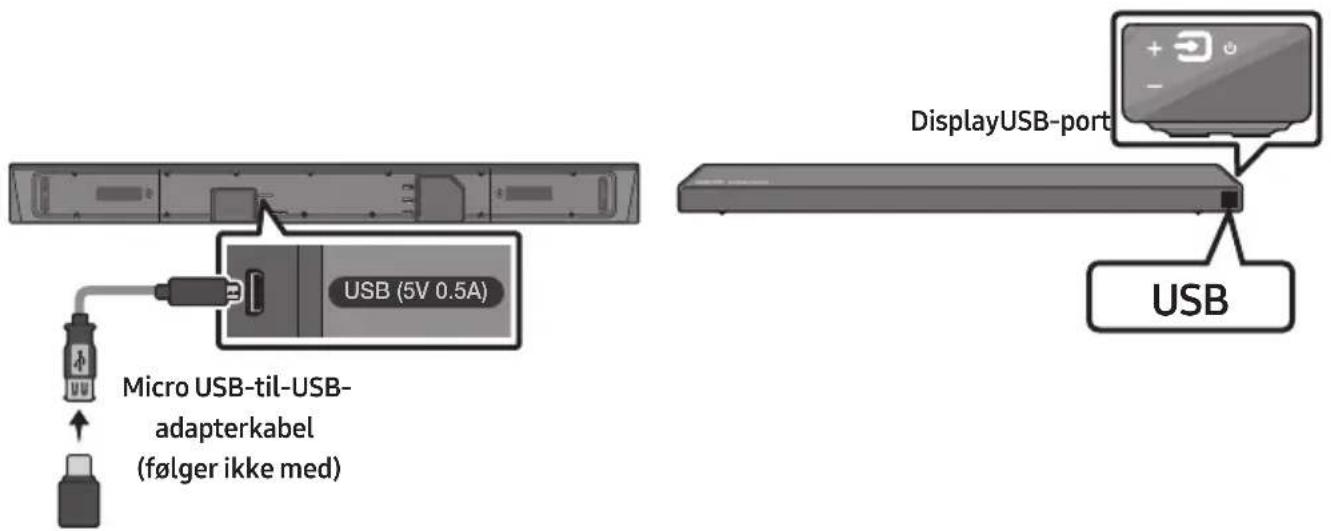

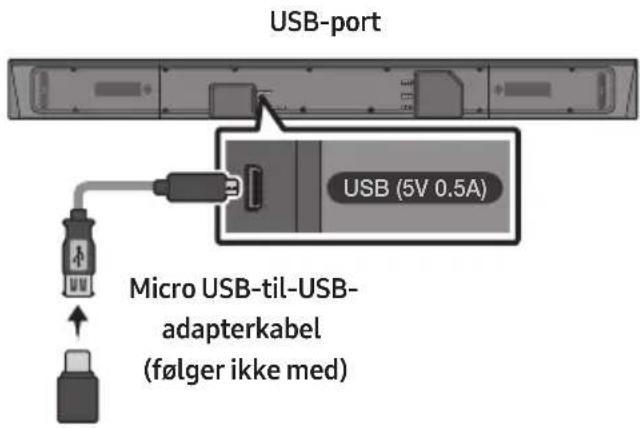

1	USB (5V 0.5A)Koble til en USB-enhet her for å spille av musikkfiler på USB-enheten via Soundbar.
2	AUX INKoble til den analoge utgangen på en ekstern enhet.
3	DIGITAL AUDIO IN (OPTICAL)Koble til den digitale (optiske) utgangen på en ekstern enhet.
4	HDMI INInngang for digitale video- og lydsignaler samtidig med en HFMI-kabel.Koble til HDMI-utgangen på en ekstern enhet.
5	HDMI OUT (TV-ARC)Koble til HDMI (ARC)-kontakten på en TV.
6	DC 24V (Strømforsyning inn)Koble til AC/DC-strømadapteren.

• Når du trekker strømkabelen for AC/DC-strømadapteren ut fra en stikkontakt, må du trekke i selve kontakten. Ikke trekk i strømkabelen.
• Ikke koble denne enheten eller andre komponenter til en AC-kontakt før alle koblinger mellom komponentene er fullstendige.

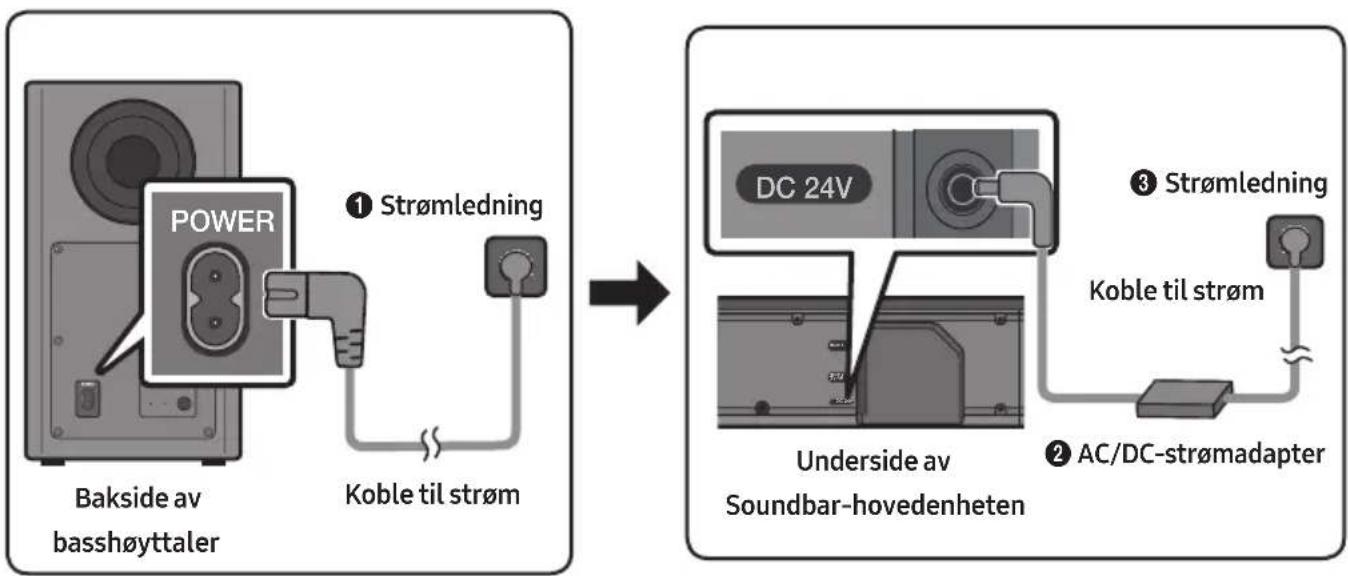

Bruk strømkomponentene (1, 2, 3) til å koble basshøyttaleren og Soundbar til en stikkontakt i følgende rekkefølge:

1 Koble strømledningen til basshøyttaleren.
② Koble strømutgangskabelen til strømadapteren, og deretter til Soundbar.
③ Koble strømledningen til stikkontakten.

Se bildene nedenfor.

- Se etiketten på produktet for informasjon om strømforsyningen som kreves, og om strømforbruk. (Etikett: Underside av Soundbar-hovedenheten)

- Strømadapteren må ligge flatt på et bord eller på gulvet. Hvis du plasserer strømadapteren slik at den henger med ledningen vendt oppover, kan det komme vann eller andre fremmedelementer inn i adapteren som kan forårsake feil.

Koble Soundbar til basshøyttaleren

Når basshøyttaleren er koblet til, kan du oppleve fyldig basslyd.

Automatisk tilkobling mellom basshøyttaleren og Soundbar

Når du slår på strømmen etter å ha koblet strømkablene til Soundbar og basshøyttaleren, kobles basshøyttaleren automatisk til Soundbar.

- Når den automatiske paringen er fullført, lyser de blå indikatorlampene på baksiden av basshøyttaleren.

LED-indikatorlamper på baksiden av basshøyttaleren

LED Status Beskrivelse Løsning
Blå	På Tilkoblet (normal drift) -
	Blinker Gjenoppretter tilkoblingen		Kontroller at strømledningen er riktig koblet til Soundbar-enheten, eller vent i omtrent 5 minutter. Hvis blinkingen vedvarer, kan du prøve å koble til basshøyttaleren manuelt. Se side 7.
Rød På		Standby (med Soundbar-hovedenheten slått av)	Kontroller at strømkabelen til Soundbar-hovedenheten er ordentlig koblet til.
		Tilkoblingen mislyktes	Koble til igjen. Se instruksjonene for manuell tilkobling på side 7.
Rød og blå	Blinker Teknisk feil		Se kontaktopplysninger til Samsung Service Center i brukerhåndboken.

Koble til basshøyttaleren manuelt hvis automatisk tilkobling mislykkes

Før du gjennomfører den manuelle tilkoblingen som angitt nedenfor:

• Kontroller at strømkablene for Soundbar og basshøyttaleren er ordentlig koblet til.

• Kontroller at Soundbar er slått på.

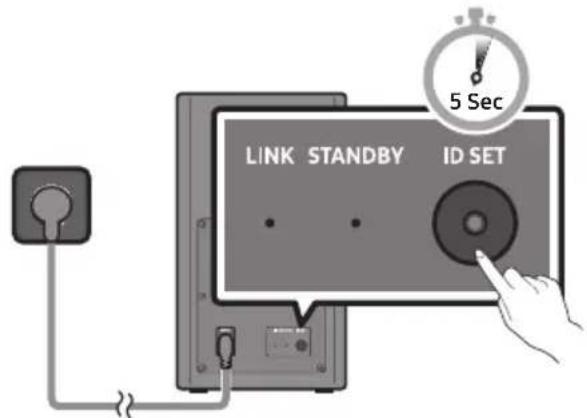

• Trykk på og hold inne ID SET på baksiden av basshøyttaleren i minst 5 sekunder.

- Den røde indikatorlampen på baksiden av basshøyttaleren slukkes, og den blå indikatorlampen blinker.

Bakside av basshøyttaler

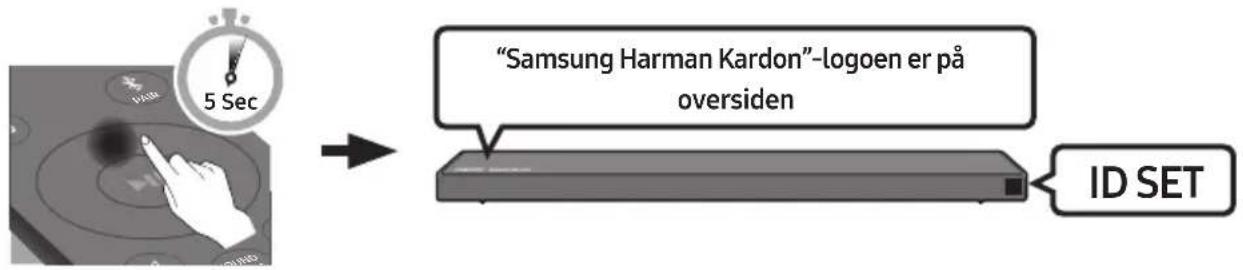

1. Trykk på og hold inne Opp-knappen på fjernkontrollen i minst 5 sekunder.

2. Meldingen ID SET vises på displayet på Soundbar i et øyeblikk før den forsvinner.

3. Soundbar blir automatisk slått på när ID SET er fullført.

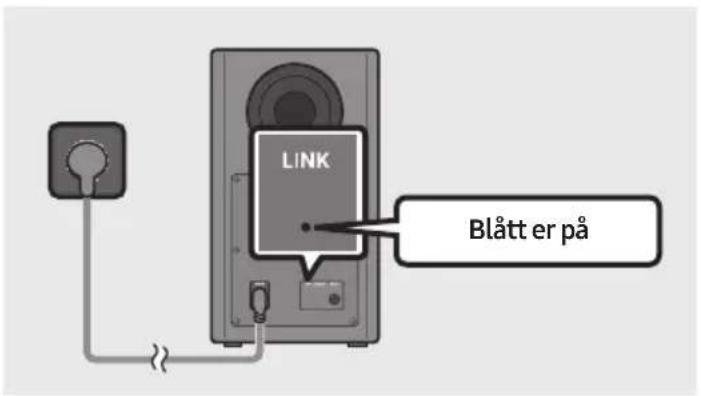

1. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

LINK-indikatoren slutter å blinke og lyser kontinuerlig blått når en forbindelse er etablert mellom Soundbar og den trådløse basshøyttaleren.

MERKNADER

• Ikke koble strømledningen for dette produktet eller TV-apparatet til en stikkontakt før alle koblinger mellom komponenter er fullstendige.
• Før du flytter eller monterer dette produktet, må du slå av strømmen og trekke ut strømledningen.
• Hvis hovedenheten er slått av, vil den trådløse basshøyttaleren gå over i ventemodus, og STANDBY-LAMPEN på baksiden blir rød etter å ha blinket blått flere ganger.
• Hvis du bruker en enhet som bruker samme frekvens (5,8 GHz) som Soundbar i nærheten av Soundbar, kan forstyrrelser føre til at lyden forsvinner.
• Den maksimale overføringsavstanden for det trådløse signalet til hovedenheten er ca. 10 meter, men kan variere avhengig av bruksmiljøet. Hvis det finnes en vegg i armert betong eller metall mellom hovedenheten og den trådløse basshøyttaleren, kan det hende at systemet ikke fungerer i det hele tatt, ettersom det trådløse signalet ikke kan trenge gjennom metall.

FORHOLDSREGLER

• De trådløse mottakerantennene er innebygd i den trådløse basshøyttaleren. Beskytt enhetene mot vann og fuktighet.
• For best mulig lytteopplevelse må du passe på at området rundt den trådløse basshøyttaleren og den trådløse mottakermodulsen (selges separat) er fri for hindringer.

Koble SWA-8500S (selges separat) til en lydplanke

Utvid med ekte trådløs lyd ved å koble et Samsung trådløst bakhøyttaler-sett (SWA-8500S – selges separat) til Soundbar.

1. Koble den trådløse mottakermodulen til to surround-høyttalere.
2. Høyttalerkablene er fargekodet.

1. Trykk på og hold inne Opp-knappen på fjernkontrollen i minst 5 sekunder.

2. Meldingen ID SET vises på displayet på Soundbar i et øyeblikk før den forsvinner.

3. Soundbar blir automatisk slått på när ID SET er fullført.

FORSIKTIG

- Hvis Soundbar ble brukt til å spille musikk da den ble koblet til SWA-8500S, kan du høre noen hakk i basshøyttaleren

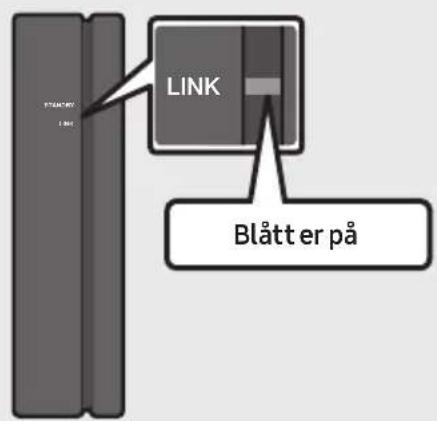

1. Kontroller at LINK-indikatoren lyser blått kontinuerlig (tilkobling fullført).

LINK-indikatoren slutter å blinke og lyser kontinuerlig blått når en forbindelse er etablert mellom Soundbar og den trådløse mottakermodulen.

1. Hvis SWA-8500S ikke blir koblet til, gjentar du denne prosessen fra trinn 2.

04 KOBLE TIL TV-EN

Hør TV-lyd fra Soundbar via kablede eller trådløse tilkoblinger.

- Når Soundbar er koblet til en av et utvalg av Samsung-TV-er, kan Soundbar styres fra TV-ens fjernkontroll.

- Denne funksjonen støttes av Samsung Smart-TV-er fra 2017 eller senere som støtter Bluetooth, när du kobler Soundbar til TV-en med en optisk kabel.

- Med denne funksjonen kan du bruke TV-menyen til å justere lydfeltet og forskjellige innstillinger samt volum og demp.

Metode 1. Koble til via kabel

Når kringkastingssignalene er i Dolby Digital-format og innstillingen for "lydformat for digital utgang" er satt til PCM på TV-en, anbefales det å endre innstillingen til Dolby Digital. Når innstillingen blir endret, kan du oppleve bedre lydkvalitet. (TV-menyen kan bruke forskjellige ord for Dolby Digital og PCM, avhengig av TV-produsenten.)

1. Koble DIGITAL AUDIO IN (OPTICAL)-kontakten på Soundbar til OPTICAL OUT-kontakten på TV-en med en digital optisk kabel.
2. Trykk på knappen → (Kilde) på panelet til høyre eller på fjernkontrollen, og velg deretter modusen "D.IN".

Auto Power Link

- Avhengig av den tilkoblede enheten fungerer kanskje ikke Auto Power.

- Denne funksjonen er bare tilgjengelig i modusen "D.IN".

1. Når Soundbar og TV-en er på, kobler du til HDMI-kabelen (følger ikke med) som vist på bildet.

2. "TV ARC" vises i displayet på Soundbar-hovedenheten, og TV-lyden spilles av på Soundbar.

- Hvis det ikke er mulig å høre TV-lyden, trykker du på knappen (Kilde) på fjernkontrollen eller på høyre side av Soundbar for å bytte til "D.IN"-modus. Skjermen viser "D.IN" og "TV ARC" i tur og orden, og TV-lyden spilles av.

- Bruk volumknappene på fjernkontrollen til TV-en for å endre volumet på Soundbar.

MERKNADER

Metode 2. Koble til trådløst

Koble til en TV via Bluetooth

Når en TV er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Det er bare mulig å koble til én TV om gangen.

Den første tilkoblingen

1. Trykk på ✕ PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER)

a. Trykk på (Kilde)-knappen på høyre sidepanel, og velg deretter "BT".
"BT" endres til "BT READY" automatisk etter et par sekunder hvis det ikke er noen Bluetooth-enhet koblet til Soundbar.
b. Når "BT READY" vises, trykker og holder du på ➞ (Kilde)-knappen på høyre sidepanel på Soundbar i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg Bluetooth-modus på TV-en. (Mer informasjon finnes i håndboken for TV-en.)

2. Velg "[AV] Samsung Soundbar Q6R-Series" fra listen på TV-skjermen.

En tilgjengelig Soundbar vises med "Need Pairing" eller "Paired" på listen til TV-en over Bluetooth-enheter. Koble til Soundbar ved å velge meldingen og opprette en tilkobling.

- Når TV-en er koblet til, vises [TV-navn] → "BT" på frontdisplayet på Soundbar.

1. Nå kan du høre TV-lyden fra Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. "[AV] Samsung Soundbar Q6R-Series" vises i listen, fjerner du den.
  • Gjenta deretter trinn 1 til 3.

MERK

- Etter at du har koblet Soundbar til TV-en for første gang, bruker du "BT READY"-modus til å koble til igjen.

Koble Soundbar fra TV-en

Trykk på knappen (Kilde) på panelet til høyre eller på fjernkontrollen, og velg deretter en annen modus enn "BT".

• Det tar tid å koble fra, fordi TV-en må ta imot et svar fra Soundbar. (Tiden som kreves, kan variere avhengig av TV-modellen.)
• Hvis du vil slå av automatisk Bluetooth-tilkoblingen mellom Soundbar og TV-en, trykker du på ▶II (Avspilling/Pause)-knappen på fjernkontrollen i 5 sekunder mens Soundbar har status "BT READY". (for å veksle mellom På → Av)

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.
• BT PAIRING: I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på ✝ PAIR-knappen på fjernkontrollen, eller trykk og hold på ➞ (Kilde)-knappen på høyre side av Soundbar i mer enn 5 sekunder mens Soundbar er i "BT"-modus.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode när du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 20 minutter i Klar-modusen.

• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:

• Hvis det er et sterkt elektrisk felt rundt Soundbar.
  – Hvis flere Bluetooth-enheter er paret med Soundbar samtidig.
  – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

05 KOBLE TIL EN EKSTERN ENHET

Koble til en ekstern enhet via et kablet eller trådløst nettverk for å spille av lyd fra den eksterne enheten via Soundbar.

Koble til med en optisk eller analog lydkabel (AUX)

1 Lydkabel (AUX)

① Koble AUX IN (lyd) på hovedenheten til AUDIO OUT-kontakten på kildeenheten ved hjelp av en lydkabel.
② Velg "AUX" -modus ved å trykke på knappen → (Kilde) på panelet til høyre eller på fjernkontrollen.

2 Optisk kabel

① Koble DIGITAL AUDIO IN (OPTICAL) på hovedenheten til OPTICAL OUT-kontakten på kildeenheten ved hjelp av en digital optisk kabel.
② Velg "D.IN" -modus ved å trykke på knappen ➞ (Kilde) på panelet til høyre eller på fjernkontrollen.

1. Koble en HDMI-kabel (følger ikke med) fra HDMI IN -kontakten på baksiden av produktet til HDMI OUT-kontakten på den digitale enheten.
2. Koble en HDMI-kabel (følger ikke med) fra HDMI OUT (TV-ARC) -kontakten på baksiden av produktet til HDMI IN-kontakten på TV-en.
3. Trykk på knappen → (Kilde) på panelet til høyre eller på fjernkontrollen, og velg deretter modusen "HDMI".
4. "HDMI"-modusen vises på Soundbar-displayet, og lyden spilles av.

06 KOBLE TIL EN USB-LAGRINGSENHET

Du kan spille av musikkfiler fra lagringsenheter via Soundbar.

1. Koble en Micro USB-til-USB-adapterkabel med en USB 2.0 Micro USB-hannplugg (Type B) på den ene enden og en standard 2.0 USB-hunnkontakt (Type A) på den andre enden til USB-kontakten på Soundbar.

- Micro USB-til-USB-adapterkabelen selges separat. Kontakt Samsung Service Center eller Samsungs kundestøtte hvis du vil kjøpe.

1. Koble USB-enheten til hunnenden av adapterkabelen.

2. Trykk på knappen → (Kilde) på panelet til høyre eller på fjernkontrollen, og velg deretter modusen "USB".

3. "USB" vises på displayet.

4. Spill av musikkfiler fra lagringsenheten via Soundbar.

- Soundbar slås av automatisk (Auto Power Down) hvis ingen lagringsenheter er koblet til i løpet av 20 minutter.

Kompatibilitetsliste

Filtype	Kodek	Samplingsrate	Bithastighet
*.mp3 MPEG 1 Layer2	16kHz ~ 48kHz 80 ~320kbps
	MPEG 1 Layer3 16kHz ~ 48kHz 80	~320kbps
	MPEG 2 Layer3 16kHz ~ 48kHz 80	~320kbps
	MPEG 2.5 Layer3 16kHz ~ 48kHz 80	~320kbps
*.wma	Wave_Format_MSAudio1	16kHz ~ 48kHz	56 ~128kbps
	Wave_Format_MSAudio2 16kHz	~ 48kHz 56 ~128kbps
*.aac	AAC	16kHz ~ 96kHz	48 ~320kbps
	AAC-LC	16kHz ~ 96kHz	128 ~192kbps5.1-kanaler 320Kbps
	HE-AAC	24kHz ~ 96kHz	48 ~64kbps5.1-kanaler 160kbps
*.wav	-	16kHz ~ 48kHz	Opp til 3000kbps
*.ogg	OGG 1.1.0	16kHz ~ 48kHz	50 ~500kbps

• Hvis for mange mapper og filer er lagret på USB-enheten, kan det gå en stund før Soundbar får tilgang til og kan spille av filer.

07 KOBLE TIL EN MOBIL ENHET

Koble til via Bluetooth

Når en mobil enhet er koblet til via Bluetooth, kan du høre stereolyd uten å måtte stresse med kabler.

- Du kan ikke koble til mer enn én Bluetooth-enhet om gangen.

Den første tilkoblingen

1. Trykk på ✕ PAIR-knappen på fjernkontrollen for å gå inn i modus for "BT PAIRING".

(ELLER) a. Trykk på (Kilde)-knappen på høyre sidepanel, og velg deretter "BT". "BT" endres til "BT READY" automatisk etter et par sekunder hvis det ikke er noen Bluetooth-enhet koblet til Soundbar. b. Når "BT READY" vises, trykker og holder du på (Kilde)-knappen på høyre sidepanel på Soundbar i mer enn 5 sekunder for å vise "BT PAIRING".

1. Velg "[AV] Samsung Soundbar Q6R-Series" fra listen.

- Når Soundbar er koblet til Bluetooth-enheten, vises [Navn på Bluetooth-enhet] → "BT" på frontdisplayet.

1. Spill av musikkfiler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

Hvis det ikke er mulig å koble til enheten

• Hvis den tidligere tilkoblede Soundbar-listingen (f.eks. "[AV] Samsung Soundbar Q6R-Series") vises i listen, fjerner du den.
  • Gjenta da trinn 1 og 2.

MERK

- Etter at du har koblet Soundbar til mobil enhet for første gang, bruker du "BT READY"-modus til å koble til igjen.

Hva er forskjellen mellom BT READY og BT PAIRING?

• BT READY : I denne modusen kan du søke etter tidligere tilkoblede TV-er eller koble en tidligere tilkoblet mobil enhet til Soundbar.
• BT PAIRING : I denne modusen kan du koble en ny enhet til Soundbar. (Trykk på ✝ PAIR-knappen på fjernkontrollen eller trykk og hold på 📄 (Kilde)-knappen på høyre sidepanel på Soundbar i mer enn 5 sekunder mens du er i "BT"-modus.)

MERKNADER

• Hvis du blir bedt om å angi en PIN-kode när du kobler til en Bluetooth-enhet, angir du <0000>.
• I Bluetooth-tilkoblingsmodus går Bluetooth-tilkoblingen tapt hvis avstanden mellom Soundbar og Bluetooth-enheten overstiger 10 m.
• Soundbar slås automatisk av etter 20 minutter i Klar-modusen.
• Soundbar kan kanskje ikke utføre Bluetooth-søket eller -tilkoblingen korrekt under følgende forhold:

– Hvis det er et sterkt elektrisk felt rundt Soundbar.
- Hvis flere Bluetooth-enheter er paret med Soundbar samtidig.
– Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer.

- Elektroniske enheter kan forårsake radioforstyrrelser. Utstyr som avgir elektromagnetiske bølger, må holdes borte fra Soundbar-hovedenheten, f.eks. mikrobølgeovner, enheter i trådløse nettverk osv.

• Soundbar støtter SBC-data (44,1kHz, 48kHz).

• Må kun tilkobles en Bluetooth-enhet som støtter A2DP (AV)-funksjonen.
• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter håndfrifunksjonen (HF).
• Når du har paret lydplanken til en Bluetooth-enhet, og du velger "[AV] Samsung Soundbar Q6R-Series" fra enhetens skannede liste over enheter, vil Soundbar automatisk skifte til "BT"-modus.

- Kun tilgjengelig hvis Soundbar er listet opp som en av Bluetooth-enhetens parede enheter. (Bluetooth-enheten og Soundbar må ha vært paret minst en gang tidligere.)

• Soundbar vil først vises på Bluetooth-enhetens liste over tilgjengelige enheter når det vises "BT READY" på skjermen til Soundbar.
• Soundbar kan ikke pares med en annen Bluetooth-enhet hvis den allerede er i Bluetooth-modus og paret med en annen Bluetooth-enhet.

Bluetooth Power På (SOUND MODE)

Hvis en Bluetooth-enhet som tidligere har blitt tilkoblet, forsøker å kobles til Soundbar når Bluetooth-funksjonen er slått på og Soundbar er slått av, slås Soundbar på automatisk.

1. Trykk og hold knappen SOUND MODE inne mer enn 5 sekunder på fjernkontrollen med Soundbar slått på.
2. "ON-BLUETOOTH POWER" vises på Soundbar-displayet.

Koble Bluetooth-enheten fra Soundbar

Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

• Soundbar vil bli frakoblet.
- Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

Koble Soundbar fra Bluetooth-enheten

Trykk på knappen (Kilde) på panelet til høyre eller på fjernkontrollen, og velg deretter en annen modus enn "BT".

• Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)
• Når Soundbar er koblet fra Bluetooth-enheten, viser Soundbar "BT DISCONNECTED" på frontdisplayet.

MERKNADER

• I Bluetooth tilkoblingsmodus vil koblingen gå tapt hvis avstanden mellom Soundbar og Bluetoothenheten overskrider 10 meter.
• Soundbar slås av automatisk etter 20 minutter i Klar-status.

Mer Om Bluetooth

Bluetooth er en teknologi som lar Bluetooth-kompatible enheter samarbeide med hverandre ved hjelp av trådløse signaler.

• En Bluetooth-enhet kan skape støy eller feil, avhengig av bruken, när:
• En del av kroppen er i kontakt med mottaker / sender på en Bluetooth-enhet eller Soundbar.
• Utsettes for elektriske variasjoner fra elektronisk støy ved en vegg, i et hjørne eller ved en kontordeler.

• Utsettes for elektroniske forstyrrelser fra det samme frekvensområdet, inkludert medisinsk utstyr, mikrobølgeovner og trådløst LAN.

• Par Soundbar med Bluetooth-enheten med kort avstand mellom enhetene.

• Jo lengre avstand det er mellom Soundbar og Bluetooth-enheten, jo dårligere er kvaliteten. Hvis avstanden er lengre enn rekkevidden for Bluetooth-utstyret, mistes forbindelsen.

- I områder med dårlige mottaksforhold kan det oppstå problemer med Bluetooth-tilkoblingen.

- Bluetooth-forbindelsen bare fungerer når den er i nærheten av settet. Tilkoblingen blir koblet fra automatisk hvis avstanden blir for lang. Selv innenfor dette området kan lydkvaliteten bli forringet av hindringer som vegger eller dører.

- Denne trådløse enheten kan føre til elektriske forstyrrelser under bruk.

Bruke Samsung Audio Remote-appen

Installere Samsung Audio Remote-appen

For å styre din Soundbar fra smartenheten din med Samsung Audio Remote-appen, må du laste ned Samsung Audio Remote fra Google Play.

Søk etter : Samsung Audio Remote

Starte Samsung Audio Remote-appen

For å starte og bruke Samsung Audio Remote-appen trykker du på Audio Remote-ikonet på smartenheten og følger instruksjonene i appen.

- Samsung Audio Remote-appen er bare kompatibel med Android-telefoner og enheter som kjører Android OS 3.0 eller nyere.

08 BRUKE FJERNKONTROLLEN

Slik bruker du fjernkontrollen

1	Strøm	Slår på og av Soundbar.
2	Kilde	Trykk for å velge en kilde som er koblet til Soundbar.Modusen BT PAIRINGFor å slå på "BT PAIRING"-modus endrer du kilden til "BT"-modus, og deretter trykker du på og holder inne (Kilde)-knappen i mer enn 5 sekunder.
3	Demp	Trykk på (Demp)-knappen for å slå av lyden.Trykk på den en gang til for å slå på lyden igjen.
4	SOUND MODE	Du kan velge ønsket lydeffekt ved å velge STANDARD, SURROUND SOUND, GAME PRO, eller ADAPTIVE SOUND.Velg modusen "STANDARD" hvis du vil bruke den opprinnelige lyden.DRC (Dynamic Range Control)Gjør det mulig å bruke dynamikkområdekontroll for Dolby Digital-spor. Trykk og hold på SOUND MODE-knappen mens Soundbar er avslått for å slå DRC (Dynamic Range Control) på eller av.Når DRC er slått på, reduseres høy lyd.(Lyden kan forvrenges.)Bluetooth PowerDenne funksjonen slår automatisk på Soundbar når det kommer en tilkoblingsforespørsel fra en tidligere tilkoblet TV eller Bluetooth-enhet.Innstillingen er På som standard.- Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Power-funksjonen.

5	BluetoothPAIR	Trykk på ▶PAIR-knappen. “BT PAIRING” vises på Soundbar-skjermen.Du kan koble Soundbar til en ny Bluetooth-enhet i denne modusen ved å velge Soundbar-enheten på søkelisten på Bluetooth-enheten.
6	Avspilling/Pause	Trykk på ▶II-knappen hvis du vil stoppe musikken midlertidig.Hvis du trykker på knappen igjen, spilles musikkfilen av.Funksjonen Auto Power DownEnheten slås av automatisk i følgende situasjoner.I modusen D.IN / HDMI / BT / USB: Hvis det ikke høres et lydsignal i 20 minutter.- AUX-modus:- Hvis lydkabelen (AUX-kabelen) er koblet fra i 20 minutter.- Hvis ingen taster har blitt trykket de siste 8 timene når lydkabelen (AUX-kabelen) er tilkoblet. (Funksjonen for automatisk avslåing, Auto Power Down , kan bare slås av når enheten er i “AUX”-modus.)- Du deaktiverer funksjonen Auto Power Down ved å trykke og holde inne ▶II knappen i 5 sekunder. “ON-AUTO POWER DOWN” / “OFF-AUTO POWER DOWN” vises på displayet.
7	Opp/Ned/Venstre/Høyre	Trykk på de angitte områdene for å velge Opp/Ned/Venstre/Høyre.Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.GjentaHvis du vil bruke Gjenta-funksjonen i “USB” -modus, trykker du på knappen Opp.Hoppe over musikkTrykk på knappen Høyre for å velge neste musikkfil. Trykk på knappen Venstre for å velge forrige musikkfil.Anynet+ / Auto Power LinkDu kan slå på eller av Anynet+ og Auto Power Link.Anynet+ og Auto Power Link slås på og av med henholdsvis Høyre- og Venstre-knappen.- Anynet+ : Hvis Soundbar er koblet til en Samsung-TV via en HDMI-kabel, kan du styre Soundbar med en Samsung-TV-fjernkontroll.Trykk på og hold inne knappen Høyre i 5 sekunder for å veksle mellom ON og OFF for Anynet+.Auto Power Link : Hvis Soundbar er koblet til TV-en med en digital optisk kabel, kan Soundbar slås på automatisk når du slår på TV-en. Trykk på og hold inne knappen Venstre i 5 sekunder for å veksle mellom ON og OFF for Auto Power Link.- Standardinnstillingen for Anynet+ / Auto Power Link er ON.ID SETTrykk og hold på Opp-knappen i 5 sekunder for å fullføre ID SET (når du kobler til en tilleggsenhet).
		VolumbegrensningsfunksjonenFor å beskytte hørselen din begrenser volumbegrensningsfunksjonen volumet til 20 hvis du slår på Soundbar mens volumet er stilt til over 20.- Standardverdien for volumbegrensningsfunksjonen er Av. Du må slå den på for å aktivere den.- Når volumbegrensningsfunksjonen er på, blir den stående på også etter at strømmen er slått av.- Hvis du vil slå på volumbegrensningsfunksjonen, trykker du på holder Ned-knappen på fjernkontrollen inne i 5 sekunder. Når volumbegrensningsfunksjonen er av, vises "V FREE" på frontdisplayet. Når funksjonen er på, vises "V LOCK".
	Lydkontroll	Du kan velge TREBLE, BASS eller AUDIO SYNC.Hvis du vil styre volumet for diskanten eller bassen, må du velge TREBLE eller BASS i lydinnstillingene, og deretter må du justere volumet mellom -6 og +6 ved hjelp av knappene Opp/Ned.Trykk på og hold inne knappen (Lydkontroll) i cirka 5 sekunder for å justere lyden for hvert frekvensbånd. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz kan velges med knappene Venstre/Høyre og kan justeres til en innstilling mellom -6 og +6 med knappene Opp/Ned.Hvis video og lyd ikke synkroniseres mellom TV-en og Soundbar, velger du AUDIO SYNC i lydinnstillingene, og deretter angir du lydforsinkelsen til 0~300 millisekunder med knappene Opp/Ned. (Ikke tilgjengelig i "USB"-modus.)AUDIO SYNC støttes bare i noen funksjoner.
	WOOFER	Trykk knappen oppover eller nedover for å justere volumet på basshøyttaleren til -12 eller mellom -6 og +6. Hvis du vil stille inn basshøyttalervolumet til 0, trykker du på knappen.
	VOL	Trykk knappen oppover eller nedover for å justere volumet.DempTrykk på knappen VOL for å dempe lyden. Trykk på den igjen for å slå på lyden.

Justere Soundbar-volumet med fjernkontrollen til en TV

Bruk først TV-menyen til å stille inn TV-lyden på Samsung-TV-en til eksterne høyttalere, og bruk deretter Samsung-fjernkontrollen til å styre volumet på Soundbar. Se brukerveiledningen for TV-en hvis du vil ha mer informasjon.

Standardmodusen for denne funksjonen er styring med fjernkontrollen til en Samsung-TV. Hvis TV-en din ikke er fra Samsung, følger du fremgangsmåten nedenfor for å endre innstillingene for denne funksjonen.

1. Slå av Soundbar.

1. Hvis du ikke vil bruke denne funksjonen, trykker du opp og holder på WOOFER-knappen gjentatte ganger i 5 sekunder til "OFF-TV REMOTE" vises på displayet.

1. Hvis du vil styre Soundbar-volumet med TV-fjernkontrollen, trykker du opp og holder på WOOFER-knappen gjentatte ganger i 5 sekunder til "ALL-TV REMOTE" vises på displayet. Deretter bruker du menyen på TV-en til å velge eksterne høyttalere.

- Hver gang du trykker WOOFER-knappen opp og holder den i 5 sekunder, veksler modusene i denne rekkefølgen:

"SAMSUNG-TV REMOTE"

(standardmodus) → "OFF-TV REMOTE" → "ALL-TV REMOTE".

- Denne funksjonen er kanskje ikke tilgjengelig, avhengig av fjernkontrollen.

– Produsenter som støtter denne funksjonen: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Skjult knapp		Side
Knapp på fjernkontrollen Funksjon
WOOFER	Fjernkontrollen til TV På/Av (Standby)	Side 25
[W5xK] (Kilde)	BT-paring Side 22
▶II (Avspilling/Pause)	Auto Power Down På/Av (AUX-modus) Side 23
	Initialiser (Standby) Side 31
	BT klar Side 13
Venstre	Auto Power Link ON/OFF	Side 23
Høyre Anynet+ ON/OFF Side 23
Opp	ID SET	Side 23
Ned	Volumbegrensning På/Av	Side 24
(Lydkontroll)	7-bånds EQ	Side 24
SOUND MODE	DRC ON/OFF (Standby)	Side 22
	Bluetooth Power	Side 22

Utgangsspesifikasjoner for de forskjellige lydeffektmodusene

• Samsung trådløst bakhøyttalersett kan kjøpes separat. Hvis du vil kjøpe et sett, kan du kontakte forhandleren du kjøpte Soundbar av.

09 INSTALLERE VEGGFESTET

Forholdsregler ved installasjon

• Installer bare på en loddrett vegg.
- Ikke installer på et sted med høy temperatur eller fuktighet.
- Kontroller at veggen er sterk nok til å bære vekten på produktet. Hvis ikke må veggen forsterkes, eller du må velge et annet sted for installasjonen.
- Kjøp og bruk egnede monteringsskruer eller -bolter for den typen vegg du har (gipsplate, stålplate, tre osv.). Fast om mulig monteringsskruene i veggstolper.
- Kjøp veggmonteringsskruer som passer til veggtypen og tykkelsen på veggen du vil montere Soundbar på.
- Diameter: M5
- Lengde: 35 mm eller lengre anbefales.
- Koble kablene fra enheten til eksterne enheter før du monterer Soundbar på veggen.
- Kontroller at enheten er slått av og frakoblet før du monterer den. Ellers kan den forårsake elektrisk støt.

Veggmonteringskomponenter

Veggfestestyring

1. Trykk en pennespiss eller spiss blyant gjennom midten av A-TYPE-bildene på hver side av malen for å merke hullene for støtteskruene, og ta deretter bort Veggfestestyring.

1. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

- Hvis merkene ikke samsvarer med posisjonen til boltene, må du sørge for at du monterer egnede ankerskruer eller Molly-plugger i hullene før du setter inn støtteskruene. Hvis du bruker ankerskruer eller Molly-plugger, må du sørge for at hullene du borer, er store nok for ankerskruene eller Molly-pluggene du skal bruke.

1. Skyv en skrue (følger ikke med) gjennom hver Festeskrue, og skru deretter til hver skrue i hullet.

1. Monter de 2 Veggfestebrakettene riktig vei på undersiden av Soundbar med 2 Skruene.

- Ta av Holderføttene og Holderstøttene hvis de sitter på. - Under monteringen må du kontrollere at opphengsdelen av Veggfestene er plassert på baksiden av Soundbar.

Baksiden av Soundbar

Høyre side av Soundbar

1. Monter Soundbar med den påmonterte Veggfestebrakettene på Festeskruene på veggen.

1. Skyv Soundbar nedover som vist på bildet nedenfor, slik at Veggfestebrakettene sitter ordentlig på Festeskruene.

- Sett Festeskruene inn i den brede (nedre) delen på Veggfestebrakettene, og skyv så Veggfestebrakettene nedover slik at Veggfestebrakettene hviler godt på Festeskruene.

Holderfot Holderstøtte

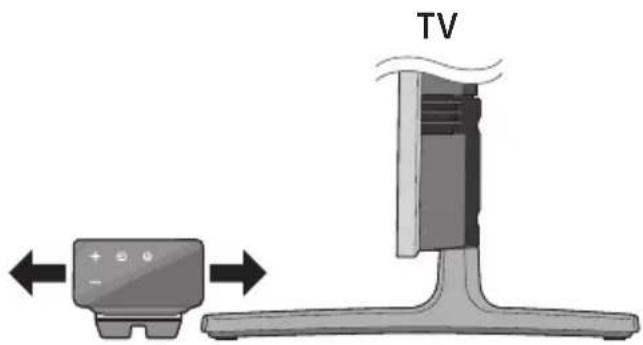

• Holderføttene hever Soundbar slik at du kan installere den foran TV-en og over bena på TV-stativet. Se bildet nedenfor.
• Du kan stille inn Holderføttene til én av tre ulike lengder.
• Ved hjelp av Holderføttene kan du justere avstanden mellom Soundbar og TV-en etter formen på TV-stativet.

1. Bruk de to Skruene som følger med, til å feste de to Holderføttene til veggmonteringsfestet på bunnpanelet på Soundbar.

1. Fest de to Holderføttene til de to Holderstøttene som vist på figuren nedenfor.

1. Bruk de to Skruene som følger med, til å feste de to Holderføttene til veggmonteringsfestet på bunnpanelet på Soundbar.

Samsung kan komme til å tilby oppdateringer av fastvaren for Soundbar i fremtiden.

Hvis en oppdatering tilbys, kan du oppdatere fastvaren ved å koble en USB-enhet der fastvareoppdateringen er lagret, til USB-porten på Soundbar.Mer informasjon om hvordan du laster ned oppdateringsfiler, finnes på nettstedet til Samsung Electronics

(www.samsung.com → Support).

Angi og velg deretter din Soundbar-modell, velg Programvare og apper og deretter Nedlastinger. Vær oppmerksom på at navnene på menyalternativene kan variere. Instruksjoner om oppdatering finnes på neste side.

Oppdateringsprosedyre

Viktig: Oppdateringsfunksjonen sletter alle brukerinnstillinger. Vi anbefaler at du skriver ned innstillingene dine så det blir lettere å stille dem inn igjen etter oppdateringen. Vær oppmerksom på at oppdatering av fastvaren tilbakestiller subwoofer-forbindelsen også.

1. Koble en Micro USB-til-USB-adapterkabel med en USB 2.0 Micro USB-hannplugg (Type B) på den ene enden og en standard 2.0 USB-hunnkontakt (Type A) på den andre enden til USB-kontakten på Soundbar.

- Micro USB-til-USB-adapterkabelen selges separat. Kontakt Samsung Service Center eller Samsungs kundestøtte hvis du vil kjøpe.

1. Følg fremgangsmåten nedenfor for å laste ned produktprogramvaren: Gå til Samsungs nettsted på (samsung.com) → søk etter modellnavn - velg kundestøttealternativet (navnet på alternativet kan bli endret)

2. Lagre den nedlastede programvaren på en USB-minnepinne og velg "Pakk ut her" for å pakke ut mappen.

3. Slå av Soundbar og koble til USB-minnepinnen som inneholder programvareoppdateringen, til hunnporten på en Micro USB-adapterkabel. Koble kabelen til USB-porten på Soundbar.

4. Slå på Soundbar. I løpet av 3 minutter vises "UPDATE" og oppdateringen starter.

5. Når oppdateringen er ferdig, slås Soundbar av. Trykk på ▶II-knappen på fjernkontrollen og hold den inne i 5 sekunder. "INIT" vises på displayet, og deretter slås Soundbar av. Oppdateringen er ferdig.

- Dette produktet har en funksjon kalt DUAL BOOT. Hvis fastvaren ikke blir oppdatert, kan du oppdatere den på nytt.

1. Angi innstillingene dine på nytt.

1. Slå av Soundbar, koble fra og koble deretter USB-lagringsenheten som inneholder oppdateringsfilene, til USB-porten på Soundbar på nytt.

2. Trekk ut strømledningen til Soundbar, sett den i støpslet igjen, og slå deretter på Soundbar.

MERKNADER

• Oppdateringen av fastvaren fungerer kanskje ikke riktig hvis lydfiler som støttes av Soundbar, blir lagret på USB-lagringsenheten.
• Ikke slå av strømmen eller fjern USB-enheten mens oppdateringen pågår. Hovedenheten slås av automatisk etter at fastvareoppdateringen er ferdig.
• Etter at oppdateringen er fullført, blir brukeroppsettet i Soundbar initialisert slik at du kan angi innstillingene dine på nytt. Det anbefales å skrive ned innstillingene slik at du enkelt kan tilbakestille dem etter oppdateringen. Vær oppmerksom på at oppdatering av fastvaren også tilbakestiller koblingen til basshøyttaleren. Hvis koblingen til basshøyttaleren ikke gjenopprettes automatisk etter oppdateringen, kan du se side 6.

• Mac OS-brukere må bruke MS-DOS (FAT) som USB-format.
• Oppdatering via USB er kanskje ikke tilgjengelig, avhengig av produsenten av USB-lagringsenheten.

12 FEILS∅KING

Det er ikke mulig å slå på enheten.

→Trekk ut støpselet, og sett det inn igjen.

Lyden faller ut i BT-modus.

→ Se avsnittene om Bluetooth-tilkobling på sidene 12 og 18.

→ Trykk på (Demp)-knappen for å deaktivere lyd av-funksjonen.

→Sett inn nye batterier.

Er det for lang avstand mellom fjernkontrollen og Soundbar-hovedenheten?

→ Flytt fjernkontrollen nærmere Soundbar-hovedenheten.

Dette problemet kan oppstå hvis basshøyttaleren ikke er koblet til hovedlydplankeenheten.

→ Prøv å koble til basshøyttaleren på nytt. (se side 6.)

Basshøyttaleren summer og vibrerer merkbart.

Prøv å justere vibreringen i basshøyttaleren.

→ Trykk WOOFER-knappen på fjernkontrollen opp eller ned for å justere basshøyttalervolumet. (til -12 eller mellom -6 og +6)

13 LISENS

DOLBY

AUDIO

• Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.
• Du kan bli belastet med et administrasjonsgebyr hvis

(a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

(b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

- Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.

16 SPESIFIKASJONER OG VEILEDNING

Spesifikasjoner

Modellnavn HW-Q66R
USB 5V/0,5A
Vekt 3,6 kg
Dimensjoner (B x H x D) 1100,0 x 59,0 x 100,0 mm
Driftstemperaturområde +5°C til +35°C
Fuktighetsområde drift 10 % til 75 %
FORSTERKERNominell utgangseffekt	30W x 6 + 10W x 2
Avspillingsformater som støttes	LPCM 2ch, Dolby AudioTM(Støtter Dolby® Digital), DTS
UTGANGSEFFEKT, TRÅDL∅S ENHETBT maks. sendereffektSRD maks. sendereffekt	100 mW ved 2,4 GHz–2,4835 GHz25 mW ved 5,725 GHz–5,825 GHz

Basshøyttalerens navn PS-WR65B
Vekt 6,2 kg
Dimensjoner (B x H x D) 205,0 x 353,0 x 303,2 mm
FORSTERKERNominell utgangseffekt	160W
UTGANGSEFFEKT, TRÅDL∅S ENHETSRD maks. sendereffekt	25 mW ved 5,725 GHz–5,825 GHz

Totalt strømforbruk i hvilemodus (W) 2,0W
BluetoothMetode for deaktivering av port	Trykk og hold SOUND MODE-knappen inne i mer enn 5 sekunder for å slå av Bluetooth Power-funksjonen.

MERKNADER

• Samsung Electronics Co., Ltd reserverer seg retten til å endre spesifikasjonene uten varsel.
• Vekt og dimensjoner er omtrentlige.

- Samsung Electronics erklærer herved at dette utstyret oppfyller kravene i direktiv 2014/53/EU.

Den fullstendige teksten i deklarasjonen om oppfyllelse av EUs krav er tilgjengelig på følgende Internett-adresse: http://www.samsung.com>

gå til Support > Søk etter produktstøtte og angi modellnavnet.

Dette utstyret kan brukes i alle EU-land.

[Korrekt avhending av batterier i dette produktet]

(Gjelder i land med avfallssortering)

Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EUdirektiv 2006/66.

Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet.

For å beskytte naturressursene og for å fremme gjenbruk av materialer ber vi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon.

Korrekt avhending av dette produktet (Avfall fra elektrisk og elektronisk utstyr)

(Gjelder i land med avfallssortering)

Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser.

Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte.

Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes.

Mer informasjon om Samsungs miljøtiltak og produktspesifikke og lovmessige forpliktelser, for eksempel REACH, WEEE, batterier, finnes på:

http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

SÄKERHETSINFORMATION

WARNING

FÖR ATT MINSKA RISKEN FÖR ELEKTRISKA STÖTAR SKALL DU INTE TA BORT HÖLJET (ELLER BAKSIDAN).

DET FINNS INGA DELAR INUTI SOM DU KAN REPARERA. ÖVERLÄMNA SERVICEÅTAGANDEN TILL KVALIFICERAD PERSONAL.

Uppdateringsprocedur 31

15 Viktig information om service 33

Uppdateringsprocedur
