Produkttype	Kjøkkenvifte (hette)
Merke	Gram
Modell	EFV 5460-92 X
Installasjonstype	Skorsteinshette, veggmontert

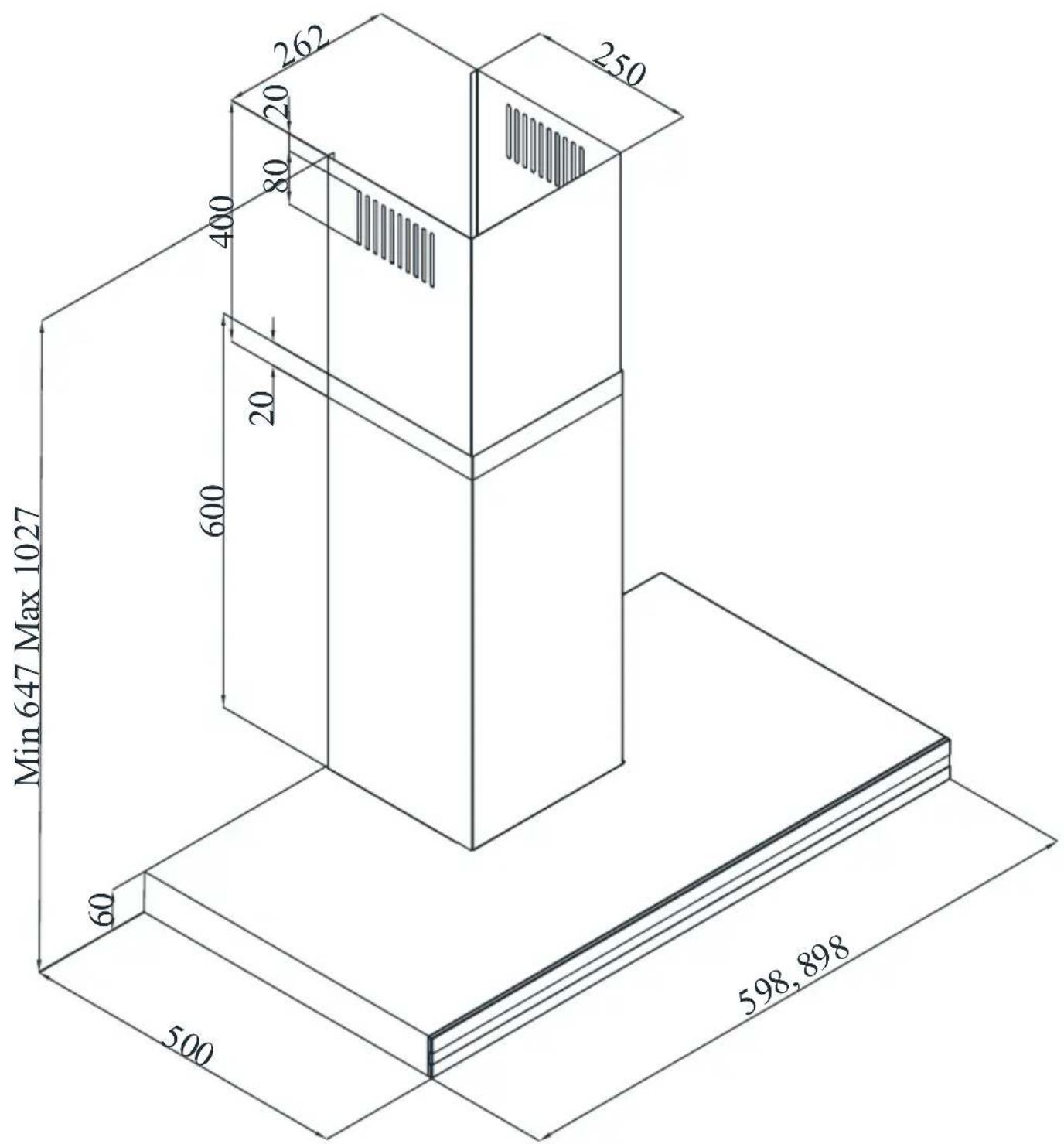

Mål (B x D x H)	Ca. 90 cm bredde, 50 cm dybde, variabel høyde med skorstein
Minste installasjonshøyde	650 mm over gasskomfyr, 650-750 mm over elektrisk komfyr
Vekt	Ca. 15 kg (estimert)
Strømforsyning	220-240 V ~ 50 Hz
Motoreffekt	Ikke spesifisert (typisk 200-300 W)
Viftehastigheter	5 hastigheter
Timer	15-minutters automatisk avstenging
Belysning	2 LED/halogen/glødelamper (utskiftbare)
Kanaldiameter	120 mm eller 150 mm
Driftsmoduser	Avtrekk (kanalisering) eller resirkulering (med kullfilter)
Fettfiltertype	Aluminium (vaskbar) eller akryl (utskiftbar)
Kullfilter	Valgfritt for resirkuleringsmodus; skiftes hver 2. måned
Kontrollpanel	Elektroniske berøringsknapper
Støynivå	Ikke spesifisert (typisk 55-65 dB)
Energiklasse	Ikke spesifisert
Rengjøringsfrekvens	Aluminiumsfilter: hver 2-3 uke eller når indikatoren vises; utvendig månedlig
Sikkerhetsfunksjoner	Overopphetingsbeskyttelse? (ikke spesifisert), automatisk avstengningstimer
Garanti	I henhold til produsent
Inkluderte tilbehør	Skorsteinsdeler, monteringssett, filtre
Farge	Rustfritt stål (X-modell)

Ofte stilte spørsmål - EFV 5460-92 X GRAM

Hva er minste installasjonshøyde over gasskomfyr?

Minste avstand er 650 mm. For elektriske komfyrer er det typisk 650-750 mm, men sjekk alltid produsentens instruksjoner.

Hvordan rengjør jeg aluminiumsfettfilteret?

Rengjør aluminiumsfilteret hver måned. Du kan vaske det i oppvaskmaskin eller for hånd med mildt vaskemiddel. Filteret må fjernes og tørkes før det settes inn igjen.

Hvor ofte bør jeg skifte kullfilteret?

Kullfilteret bør skiftes minst hver 2. måned eller oftere ved mye bruk. Det kan ikke vaskes eller regenereres.

Kan jeg bruke hetten i resirkuleringsmodus uten kullfilter?

Nei, kullfilteret er påkrevd for resirkuleringsmodus for å absorbere lukt. Uten det vil hetten ikke filtrere lukt ordentlig.

Hvordan aktiverer jeg timeren?

Trykk på knappen i mer enn 2 sekunder for å aktivere 15-minutters timeren. Motoren vil slå seg av automatisk etter 15 minutter.

Hva betyr 'C'-indikatoren på displayet?

'C'-signalet indikerer at aluminiumsfiltrene trenger rengjøring. Det vises etter 60 timer bruk. Etter rengjøring, trykk på strømknappen i 3 sekunder for å nullstille.

Hvordan skifter jeg lyspærene?

Se figur 7 i bruksanvisningen. Bruk pærer av samme type (gløde, halogen eller LED) som opprinnelig installert. Sørg for at hetten er frakoblet strømmen før utskifting.

Hva er anbefalt kanaldiameter for avtrekksmodus?

Bruk en kanal med diameter 120 mm eller 150 mm. Kanallengden bør ikke overstige 4-5 meter for optimal ytelse.

Kan jeg installere hetten selv?

Installasjon bør utføres av en kvalifisert tekniker på grunn av elektriske og strukturelle krav. Veggen/taket må være sterkt nok til å støtte hetten.

Hvorfor lager hetten min støy ved høy hastighet?

Normal drift kan produsere støy, spesielt ved maksimal hastighet. Hvis overdreven, sjekk for løse deler eller blokkerte kanaler. Regelmessig rengjøring kan redusere støy.

BRUKSANVISNING EFV 5460-92 X GRAM

Les nøye igjennom denne bruksanvisningen før du bruker produktet!

Ventilatoren er spesielt utviklet og fremstilt for å oppfylle dine forventinger, samt passe godt inn i et moderne kjøkken. Moderne konstruksjonsløsninger og bruk av siste nytt innen produksjonsteknologi garanterer ventilatorens høye funksjonalitet og estetikk. Vennligst les denne bruk-sanvisningen nøye for du starter installasjonen. Dermed unngår du feilinstallering og feilbetjening av ventilatoren.

Vi håper du blir fornøyd med ditt nye GRAM-produkt.

Symbolene i denne bruksanvisningen betyr følgende:

Viktig informasjon som gjelder riktig bruk av produktet og din egen sikkerhet.

Farer som kan oppstå på grunn av feil bruk av produktet. Oppgaver som må utføres av en kvalifisert tekniker.

Informasjon om miljøvern.

Dette indikerer handlinger som ikke må utføres av brukeren.

INNHOLDSFORTEGNELSE

RETNINGSLINJER OM TRYGG BRUK 41

MONTERING 44

Produsenten forbeholder seg retten til å innføre endringer som ikke påvirker bruken av apparatet.

- Produsenten påtar seg ingen form for ansvar for skader forårsaket av installasjon eller bruk som ikke er i samsvar med instruksjonene i denne bruksanvisningen.

- Kjøkkenviftens funksjon er å fjerne matlukt. Ikke bruk kjøkkenviften til andre formål enn dette.

- Kjøkkenvifter som skal brukes i avtrekksmodus må kobles til en egnet ventilasjonskanal (kjøkkenviften må IKKE kobles til røykeller røykgasskanaler som er i bruk). Det er nødvendig med en utvendig avtrekkskanal. Lengden på kanal (med en standarddiameter på 120 eller 150 mm) må ikke være lenger enn 4,5 m. Avtrekkskanalen er også nødvendig for teleskopiske- og innebygde kjøkkenvifter som skal brukes i luftresirkulasjonsmodus.

- For kjøkkenvifter som skal brukes i luftresirkuleringsmodus må det installeres et aktivert kullfilter. I slike tilfeller er det ikke nødvendig å installere en avtrekkskanal, men vi anbefa-

ler at det installeres en luftledeskovl. (kun for pipekjøkkenvifter).

- Kjøkkenviften er utstyrt med en belysnings- og avtrekksvifte som kan brukes hver for seg. I tillegg kan viften brukes med forskjellige hastigheter.

- Avhengig av produkttypen, er kjøkkenviften konstruer til å festes permanent til en vertikal vegg over en gasseller elektrisk komfyr (pipe- og universalkjøkkenvifter), i taket over en gass- eller elektrisk komfyr (vifter over kjøkkenøy), på vertikalt innebygde kjøkenskap over en gass- eller elektrisk komfyr (teleskopiske og innebygde kjøkkenvifter). Før produktet installeres må du kontrollere at vegg-/takstrukturen er sterk nok til å bære kjøkkenviftens vekt. Enkelte kjøkkenvifter er svært tunge.

- For informasjon om hvilken avstand det må være mellom kjøkken-viften og en elektrisk kokeplate, vennligst se det tekniske informasjonsarket. Hvis det er spesifisert en større avstand i installa-

sjonsinstruksjonene for en gasskokeplate, må det tas hensyn til dette (Fig. 1a).

- La det aldri være åpen ild under kjøkkenviften. Når kjeler og panner fjernes fra gassflammene, må flammene reduseres til den minimale innstillingen. Pass alltid på at flammen ikke brenner på utsiden av kjeler og panner, da dette vil føre til tapt energiforbruk samt en farlig varmekonsentrasjon.

- All mat som stekes i olje må være under konstant oppsyn, da overopphetet olje er svært lettantennelig.

- Trekk støpslet ut av veggkontakten før du foretar noen form for rengjøring eller vedlikeholds/reparasjonsarbeid.

- Tekstilfettfilteret skal skiftes ut, og aluminiumsfiltret skal rengjøres minst én gang i måneden for å forhindre brannfare (fett er svært lettantennelig).

- Hvis annet ikke-elektrisk utstyr brukes i samme rom som kjøkkenviften (f. eks. ovner med flytende væske, gjennomstrømbare el-

ler volumetriske varmt-vannsberedere), vil det være nødvendig med tilstrekkelig ventilasjon (lufttilførsel). Kjøkken-viften og forbrennings-utstyret kan trygt bru-kes samtidig, så lenge lufttilførselen og det negative trykket ikke over-stiger 0,004 millibar der hvor disse enheten er plassert i rommet (det-te gjelder ikke hvis kjøkkenviften brukes til å absorbere lukt).

- Ikke len deg på kjøk-kenviften

- Kjøkkenviften skal rengjøres innvendig og utvendig regelmessig (minst én gang i måneden). Se avsnittet "Rengjøring" i denne bruksanvisningen.

- Sørg for at kjøkken-viften lett kan kobles fra strømuttaket, enten ved å trekk ut ledningen fra veggkontakten, eller ved å slå av den topolete bryteren.

- Dette produktet er ikke beregnet for personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på

erfaring og kunnskap, med mindre de har fått veiledning eller opplæring i bruk av apparatet av en person som er ansvarlig for deres sikkerhet.

• Barn må være under oppsyn for å forsikre om at de ikke leker med produktet.
• Kontroller at strøm- spenningen som er oppgitt på merkeskiltet korresponderer med

den lokale strømspenningen.

• Vikle ut og strekk strømkabelen før produktet installeres.
• Advarsel! Emballasjen (plastposer, små biter med polystyren, o.l.) må holdes utilgjengelige for barn när produktet pakkes ut.
• MERK: Før kjøkkenviften kobles til strømuttaket, kontroller at strømkabelen er riktig festet og at den ikke er klemt av produktet. Vi anbefaler at du kontroller at kjøkkenviften fungere som den skal før den installeres.

MONTERING

Elementer

Kjøkkenviften består av følgende deler (Fig. 2a):

1-Innvendig pipe

2-Utvendig pipe

3-Kontrollpanel

4-Belysning

5-Delt ekstraksjonsplate

Montering

Trinnvis fremgangsmåte for hvordan kjøkkenviften monteres er vist i Fig. 3a-3n

Stille inn avtrekksmodus for kjøkkenviften

I avtrekksmodus sendes luft ut av bygningen gjennom et spesielt rør. Ved bruk av denne innstillingen skal alle karbonfiltre fjernes. Kjøkkenviften skal kobles til åpningen hvor luften sendes ut av bygningen, ved bruk av et fast eller bevegelig rør med en diameter på 120 mm. Røret må kjøpes hos en forhandler av installasjonsmaterialer.

Du må bruke en kvalifisert montør til å utføre dette arbeidet.

Stille inn luktabsorbasjonsmodus for kjøkken-viften

I denne modusen vil filtrert luft sendes tilbake i rommet

via åpningene foran på viften.

Det må monteres et karbonfilter när denne modusen skal brukes. Vi anbefaler at du installerer en luftguide (avhengig av modell).

Bruk kontrollpanelet til å styre kjøkkenviften (Fig. 4)

Velg hastighet Produkter har 5 hastighetsnivåer. Velg 1, 2, 3, 4 eller 5 ettersom hva du koker eller steker. Motoren starter når du trykker på "∅" kontrollknappen på frontpanelet. ∅k hastigheten ved å trykke på " > ", og reduser den ved å trykke på " <".

Viftehastigheter

Den laveste og mellomste hastigheten skal brukes under normale forhold og ved små mengder os. Den høyeste hastigheten skal brukes ved store mengder os, f. eks. ved steking eller grilling.

Timer

Når du trykker på ” "-l" open i mer enn 2 sekunder, stilles tidsuret inn på 15 minutter. Når tidsuret er på, vil displayet lyse, og motoren vil slå seg automatisk av etter 15 minutter. Bruk komfyren og viften samtidig for å aktivere sirkulasjon. Det vil påvirke luftsugeevnen positivt. Vi anbefaler at du lar viften kjøre noen minutter etter at du er ferdig med matlagingen slik at mest mulig lukt og damp forsvinner.

Belysning

Produktet har 2 lamper og en lampeknapp til å styre belysningen. Trykk på lampeknappen for å slå lampen av eller på.

Når må aluminiumfiltrene rengjøres?

Filtrene skal rengjøres når “ ”-symbolet vises på displayet eller (alt etter bruk) hver 2, til 3. uke. For å slette “C”-symbolet etter at filtrene er rengjort og satt tilbake på plass, trykk på “∅”-knappen i mer enn 3 sekunder (mens produktet er slått av). Bokstaven «E» vises på displayet, og produktet vil nå fungere som normalt. Dersom du ønsker å fortsette å bruke produktet uten å slette “C”-symbolet, vil “∅vises i 1 sekund før “ ”-symbolet vises på nytt og motoren fortsetter driften.

Merk: “ ”-symbolet vises etter at produktet er brukt i 60 timer.

BRUK OG VEDLIKEHOLD

Vedlikehold

Regelmessig vedlikehold og rengjøring av kjøkken-viften vil sørge for feilfri bruk og forlenget levetid for produktet. Pass på å skifte ut fett- og karbonfiltrene i henhold til instruksjonene.

Fettfilter i aluminium

Rengjøring

Under normal bruk skal aluminiumsfilteret rengjøres hver måned i oppvaskmaskin eller for hånd, ved bruk av et mildt rengjøringsmiddel eller flytende såpe.

Skite ut aluminiumsfilteret:

Ta ut fettfilteret i aluminium slik vist i Figur 5.

Det brukes akrylfilter i enkelte modeller. Filteret bør skiftes ut minst annenhver måned eller oftere dersom kjøkkenviften brukes intensivt.

Bruk - Kullfiltre kan kun brukes når kjøkkenviften ikke er koblet til en ventilasjonskanal. Filtre med aktivt kull kan absorbere matlukt til de er mettede. De kan ikke vaskes eller brukes på nytt, og de bør skiftes ut minst annenhver måned eller oftere dersom viften brukes svært intensivt.

Skifte ut kullfilteret:

Ta ut kullfilteret slik vist i Figur 6.

Lampe

Se Figur 7 for informasjon om hvordan du skifter pære i lampen. Skift ut pærene med samme type og spesifikasjoner (glødepære/halogen/LED-moduler) som var installert i kjøkkenviften da du mottok den.

Rengjøring

Normal rengjøring av kjøkkenviften:

• Ikke bruk en våt klut, svamp eller kraftig vannstråle.
• Ikke bruk løsemidler eller alkoholbasert rengjøringsmiddel, da dette vil gjøre den lakkerte overflaten matt.
• Ikke bruk etsende midler, spesielt ved rengjøring av rustfritt stål.
• Ikke bruk škurekluter som kan lage riper.

Vi anbefaler at du bruker en fuktig klut med et nøytralt rengjøringsmiddel.

Aluminiumfiltre kan vaskes i oppvaskmaskin. Fargen på aluminiumfiltre kan endre seg etter flere vask. Dette er normalt, og det er ikke nødvendig å skifte ut misfargede filtre.

RESIRKULERE EMBALLASJEN

Emballasjen vår er laget av miljøvennlige materialer som kan gjenvinnes:

• Ekstern emballasjen av papp/folie
  ● Polystyrendeler (PS) frie for klorfluorkarbon
  ● Polyetylen (PE)-folier og poser

DEPONERING AV PRODUKTET

Hvis produktet ikke lenger skal brukes, må du kutte kabelen før det kastes. Vi anbefaler også at ap- paratet lukkes eller gjø- res ubrukelig, slik at det ikke kan

være til skade for barn ved oppbevaring før det kastes. Dette produktet er merket med et utkrysset søppelbøtte-symbol i samsvar med det europeiske direktivet 2002/96/EC. Dette symbolet betyr at produktet ikke skal kastes

sammen med vanlig husholdningsavfall när det ikke lenger er i bruk. Du må levere inn apparatet på din lokale avfallsplass som er autorisert av de lokale myndighetene. Lokale avfallsplasser, innleveringssteder, butikker og kommunale gjenvinningsstasjoner er egnede steder for innlevering og deponering av produktet.

Det er ytterst viktig av bruke elektriske og elektroniske apparater og annet farlige materiale det inneholder innleveres på riktig måte for å beskytte nærmiljøet. Du må derfor overholde disse forholdsreglene når du kaster slike produkter.

Produsenterklæring

Produsenten erklærer herved at produktet oppfyller kravene i følgende europeiske direktiver:

● Lavspenningsdirektiv 2006/95/E∅F,
- Direktiv for elektromagnetisk kompatibilitet (EMC) 2004/108/EC,
● ErP Directive 2009/125/EC

og er derfor merket med C symbolet og har fått utstedt en samsvarserklæring som er gjort tilgjengelig for markedsregulatorene.
