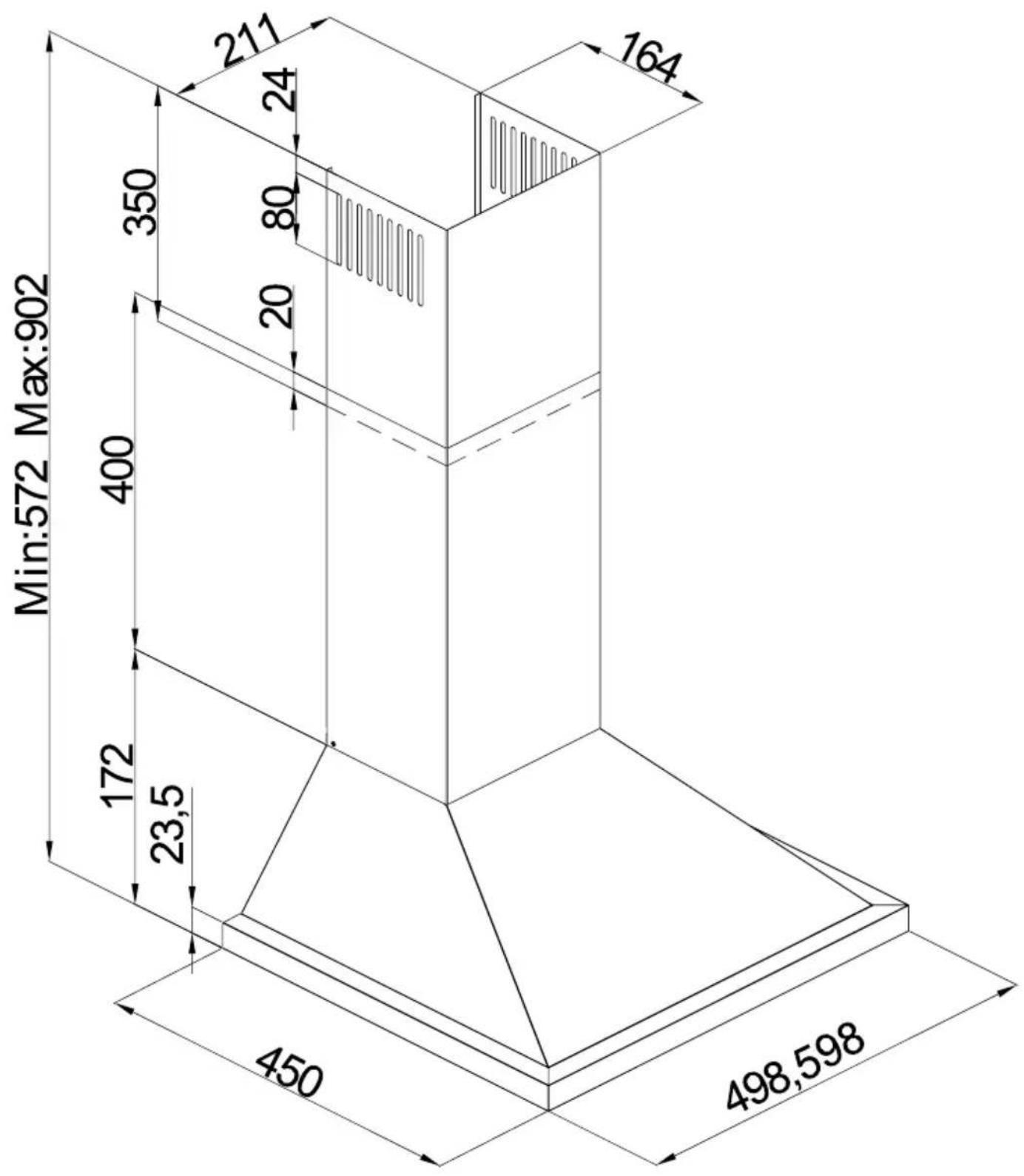

Produkttype	Kjøkkenventilator
Merke	Gram
Modell	EFV 3150-92 X
Bredde	90 cm
Dybde	50 cm
Høyde	55-105 cm (justerbar)
Vekt	15 kg
Strømforsyning	220-240 V, 50 Hz
Strømforbruk	200 W
Motoreffekt	180 W
Antall hastigheter	3
Avtrekkseffekt	650 m³/t
Støynivå (maks hastighet)	65 dB(A)
Belysning	2 x 40 W halogenpærer
Filtertype	Fettfilter i aluminium, valgfritt kullfilter
Driftsmoduser	Avtrekk (ekstern) eller resirkulering (med kullfilter)
Kontrolltype	Elektroniske trykknapper
Sikkerhetsfunksjoner	Termisk overbelastningsbeskyttelse
Vedlikehold	Fettfilter vaskes hver 2. måned; kullfilter skiftes hver 3-6 måned
Reservedeler tilgjengelig	Filtre, pærer, motor, kontrollkort
Samsvar	CE, RoHS
Garanti	2 år (med forbehold om vilkår)

Ofte stilte spørsmål - EFV 3150-92 X GRAM

Hvordan rengjør jeg fettfiltrene på Gram EFV 3150-92 X?

Fjern fettfiltrene ved å trekke i utløserhåndtakene. Vask dem med varmt såpevann eller i oppvaskmaskin på lav temperatur. Sørg for at de er helt tørre før du setter dem tilbake. Rengjør hver 2. måned for optimal ytelse.

Hvor ofte bør jeg skifte kullfilteret?

Hvis du bruker kjøkkenventilatoren i resirkuleringsmodus, skift kullfilteret hver 3 til 6 måneder avhengig av bruk. Et mettet filter reduserer effektiviteten og øker støyen.

Kan Gram EFV 3150-92 X installeres for resirkulering?

Ja, den kan brukes i resirkuleringsmodus. Du må kjøpe et kullfilter (ikke inkludert) og installere det bak fettfilteret. Luften filtreres og returneres til kjøkkenet.

Hvilken type pærer bruker kjøkkenventilatoren?

Den bruker 40W halogenpærer med G9-sokkel. For å skifte, slå av strømmen, fjern dekselet og bytt pæren. Unngå å berøre den nye pæren med bare fingre.

Hvorfor trekker kjøkkenventilatoren dårlig?

Sjekk om fettfiltrene er tette. Rengjør eller bytt dem. Sørg for at kanalen ikke er blokkert eller for lang. Hvis i resirkuleringsmodus, bytt kullfilteret. Kontroller også at rommet er tilstrekkelig ventilert for luftutskifting.

Hvordan tilbakestiller jeg filteralarmen?

Etter rengjøring eller bytte av filtre, trykk og hold hastighetsnedknappen i ca. 3 sekunder til alarmindikatoren slukkes. Se i håndboken for nøyaktig knappekombinasjon.

Hva er støynivået til Gram EFV 3150-92 X?

Støynivået varierer fra 48 dB(A) på lav hastighet til 65 dB(A) på maksimal hastighet. Faktisk støy kan variere avhengig av installasjon og kanalføring.

Kan jeg installere denne kjøkkenventilatoren over en induksjonstopp?

Ja, den er egnet for bruk over induksjonstopper. Sørg for at minimumsavstanden mellom komfyrtopp og kjøkkenventilator er 65 cm for elektriske komfyrtopper (eller som spesifisert i håndboken). For gasskomfyrer må avstanden være minst 75 cm.

Hvordan installerer jeg kjøkkenventilatoren riktig?

Kjøkkenventilatoren må installeres av en kvalifisert fagperson. Sørg for at veggen kan bære vekten, og følg medfølgende mal. Koble kanalen til et eksternt avtrekk eller installer et kullfilter for resirkulering. Elektrisk tilkobling må være i samsvar med lokale forskrifter.

Hva er garantiperioden?

Gram EFV 3150-92 X leveres med 2 års garanti mot produksjonsfeil. Oppbevar den opprinnelige kjøpskvitteringen og registrer produktet på Grams nettsted for å aktivere garantien.

BRUKSANVISNING EFV 3150-92 X GRAM

Les nøye igjennom denne bruksanvisningen før du bruker produktet!

1. Reglage

2. Frontpanel

3. Insatsfilter av aluminium (tål maskindisk)

4. Belysning

5. Kåpa

6 Innerskorsten

1. Ytterskorsten

Installation

Ventilatoren er spesielt utviklet og fremstilt for å oppfylle dine forventinger, samt passe godt inn i et moderne kjøkken. Moderne konstruksjonsløsninger og bruk av siste nytt innen produksjonsteknologi garanterer ventilatorens høye funksjonalitet og estetikk. Vennligst les denne bruk-sanvisningen nøye for du starter installasjonen. Dermed unngår du feilinstallering og feilbetjening av ventilatoren.

Vi håper du blir fornøyd med ditt nye GRAM-produkt.

Symbolene i denne bruksanvisningen betyr følgende:

Viktig informasjon som gjelder riktig bruk av produktet og din egen sikkerhet.

Farer som kan oppstå på grunn av feil bruk av produktet. Oppgaver som må utføres av en kvali sert tekniker.

Informasjon om miljøvern.

Dette indikerer handlinger som ikke må utføres av brukeren.

INNHOLDSFORTEGNELSE

RETNINGSLINJER OM TRYGG BRUK 39

MONTERING 42

Produsenten forbeholder seg retten til å innføre endringer som ikke påvirker bruken av apparatet.

●Produsenten påtar seg ingen form for ansvar for skader forårsaket av installasjon eller bruk som ikke er i samsvar med instruksjonene i denne bruksanvisningen.

- Kjøkkenviftens funksjon er å fjerne matlukt. Ikke bruk kjøkkenviften til andre formål enn dette.

- Kjøkkenvifter som skal brukes i avtrekksmodus må kobles til en egnet ventilasjonskanal (kjøkkenviften må IKKE kobles til røykeller røykgasskanaler som er i bruk). Det er nødvendig med en utvendig avtrekkskanal. Lengden på kanal (med en standarddiameter på 120 eller 150 mm) må ikke være lenger enn 4,5 m. Avtrekkskanalen er også nødvendig for teleskopiske- og innebygde kjøkkenvifter som skal brukes i luftresirkulasjonsmodus.

- For kjøkkenvifter som skal brukes i luftresirkuleringsmodus må det installeres et aktivert kullfilter. I slike tilfeller er det ikke nødvendig å installere en avtrekkskanal, men vi anbefa-

ler at det installeres en luftledeskovl. (kun for pipekjøkkenvifter).

- Kjøkkenviften er utstyrt med en belysnings- og avtrekksvifte som kan brukes hver for seg. I tillegg kan viften brukes med forskjellige hastigheter.

- Avhengig av produkttypen, er kjøkkenviften konstruer til å festes permanent til en vertikal vegg over en gasseller elektrisk komfyr (pipe- og universalkjøkkenvifter), i taket over en gass- eller elektrisk komfyr (vifter over kjøkkenøy), på vertikalt innebygde kjøkenskap over en gass- eller elektrisk komfyr (teleskopiske og innebygde kjøkkenvifter). Før produktet installeres må du kontrollere at vegg-/takstrukturen er sterk nok til å bære kjøkkenviftens vekt. Enkelte kjøkkenvifter er svært tunge.

- For informasjon om hvilken avstand det må være mellom kjøkken-viften og en elektrisk kokeplate, vennligst se det tekniske informasjonsarket. Hvis det er spesifisert en større avstand i installa-

sjonsinstruksjonene for en gasskokeplate, må det tas hensyn til dette (Fig. 1a).

- La det aldri være åpen ild under kjøkkenviften. Når kjeler og panner fjernes fra gassflammene, må flammene reduseres til den minimale innstillingen. Pass alltid på at flammen ikke brenner på utsiden av kjeler og panner, da dette vil føre til tapt energiforbruk samt en farlig varmekonsentrasjon.

- All mat som stekes i olje må være under konstant oppsyn, da overopphetet olje er svært lettantennelig.

- Trekk støpslet ut av veggkontakten før du foretar noen form for rengjøring eller vedlikeholds/reparasjonsarbeid.

- Tekstilfettfilteret skal skiftes ut, og aluminiumsfiltret skal rengjøres minst én gang i måneden for å forhindre brannfare (fett er svært lettantennelig).

- Hvis annet ikke-elektrisk utstyr brukes i samme rom som kjøkkenviften (f. eks. ovner med flytende væske, gjennomstrømbare el-

ler volumetriske varmt-vannsberedere), vil det være nødvendig med tilstrekkelig ventilasjon (lufttilførsel). Kjøkken-viften og forbrennings-utstyret kan trygt bru-kes samtidig, så lenge lufttilførselen og det negative trykket ikke over-stiger 0,004 millibar der hvor disse enheten er plassert i rommet (det-te gjelder ikke hvis kjøkkenviften brukes til å absorbere lukt).

- Ikke len deg på kjøk-kenviften

- Kjøkkenviften skal rengjøres innvendig og utvendig regelmessig (minst én gang i måneden). Se avsnittet "Rengjøring" i denne bruksanvisningen.

- Sørg for at kjøkken-viften lett kan kobles fra strømuttaket, enten ved å trekk ut ledningen fra veggkontakten, eller ved å slå av den topolete bryteren.

- Dette produktet er ikke beregnet for personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på

erfaring og kunnskap, med mindre de har fått veiledning eller opplæring i bruk av apparatet av en person som er ansvarlig for deres sikkerhet.

• Barn må være under oppsyn for å forsikre om at de ikke leker med produktet.
• Kontroller at strøm- spenningen som er oppgitt på merkeskiltet korresponderer med

den lokale strømspenningen.

• Vikle ut og strekk strømkabelen før produktet installeres.
• Advarsel! Emballasjen (plastposer, små biter med polystyren, o.l.) må holdes utilgjengelige for barn när produktet pakkes ut.
• MERK: Før kjøkkenviften kobles til strømuttaket, kontroller at strømkabelen er riktig festet og at den ikke er klemt av produktet. Vi anbefaler at du kontroller at kjøkkenviften fungere som den skal før den installeres.

Elementer

Kjøkkenviften består av følgende deler (Fig. 2):

1. Kontrollbrytere
2. Frontpanel
3. Aluminiumkassettfilter (tåler oppvaskmaskin)
4. Belysning
5. Body
6. Innvendig pipe
7. Utvendig pipe

Montering

Trinnvis fremgangsmåte for hvordan kjøkkenviften monteres er vist i Fig. 3...:

Monteringssjablong

Innsetting av plugger

Slå de ∅10 mm pluggene inn i (A,B,C,D) hullene for opphengsskruene. For pipedelen, slå 2x6 mm plugger inn i hullene som er boret med ∅4 mm (fig. 3b).

Feste opphengsskruene

Skru de 5,5x45 sskruene inn i ∅8-pluggene (A,B) som du allerede har slått inn i veggen. Avstanden mellom veggen og skruehodet skal være 5mm (fig. 3c).

Feste pipehetten

Denne modellen er ikke tilgjengelig med opphengsplate. Installer produktet fra sporet på baksiden og trekk til skruene (fig. 3d og 3e).

Koble det fleksible aluminiumsrøret til uttakene på produktet og på kjøkkenveggen. Forsikre deg om at forbindelsen ikke vil løsne selv når produktet brukes på maksimum luftstrøm (fig. 3f og 3i).

Plasser pipene over hovedenheten.

For å feste pipene til hovedenheten brukes 3,9x x 9,5 RYSB-skruer (fig. 3g og 3h).

a) Utvendig pipe

b) Innvendig pipe

Svinger og bend i aluminiumsrøret vil redusere avtrekkskraften, så prøv å holde luftveien så rett som mulig.

Stille inn avtrekksmodus for kjøkkenviften

I avtrekksmodus sendes luft ut av bygningen gjennom et spesielt rør. Ved bruk av denne innstillingen skal alle karbonfiltre fjernes. Kjøkkenviften skal kobles til åpningen hvor luften sendes ut av bygningen, ved bruk av et fast eller bevegelig rør med en diameter på 120 mm. Røret må kjøpes hos en forhandler av installasjonsmaterialer.

Du må bruke en kvalifisert montør til å utføre dette arbeidet.

Stille inn luktabsorbasjonsmodus for kjøkken-viften

I denne modusen vil filtrert luft sendes tilbake i rommet via åpningene foran på viften. Det må monteres et karbonfilter når denne modusen skal brukes. Vi anbefaler at du installerer en luftguide (avhengig av modell).

Bruk kontrollpanelet til å styre kjøkkenviften (Fig. 4)

Apparatet har tre ventilasjonstrinn. Avhengig av mengden damp som avgis ved koking eller steking, kan du bruke ventilatoren på lav, middels eller høy hastighet. Knappene på frontpanelet brukes til å slå apparatet av eller på.
Det anbefales å kjøre ventilatoren sammen med komfyren slik at en positiv sirkulasjon kan dannes. Dette vil ha en positiv virkning på avtrekkseffektiviteten. Hold viften i gang en tid etter avsluttet steking/koking for å sikre effektivt avtrekk av damp og lukt.

Belysning

Apparatet har to lamper, og en bryter for å slå lyset av og på. Trykk på lampeknappen for å slå lampen av eller på.

Vedlikehold

Regelmessig vedlikehold og rengjøring av kjøkken-viften vil sørge for feilfri bruk og forlenget levetid for produktet. Pass på å skifte ut fett- og karbonfiltrene i henhold til instruksjonene.

Fettfilter i aluminium

Rengjøring

Under normal bruk skal aluminiumsfilteret rengjøres hver måned i oppvaskmaskin eller for hånd, ved bruk av et mildt rengjøringsmiddel eller flytende såpe.

Skite ut aluminiumsfilteret:

Ta ut fettfilteret i aluminium slik vist i Figur 5.

Det brukes akrylfilter i enkelte modeller. Filteret bør skiftes ut minst annenhver måned eller oftere dersom kjøkkenviften brukes intensivt.

Bruk - Kullfiltre kan kun brukes når kjøkkenviften ikke er koblet til en ventilasjonskanal. Filtre med aktivt kull kan absorbere matlukt til de er mettede. De kan ikke vaskes eller brukes på nytt, og de bør skiftes ut minst annenhver måned eller oftere dersom viften brukes svært intensivt.

Skifte ut kullfilteret:

Ta ut kullfilteret slik vist i Figur 6.

Lampe

Se Figur 7 for informasjon om hvordan du skifter pære i lampen. Skift ut pærene med samme type og spesifikasjoner (glødepære/halogen/LED-moduler) som var installert i kjøkkenviften da du mottok den.

Rengjøring

Normal rengjøring av kjøkkenviften:

• Ikke bruk en våt klut, svamp eller kraftig vannstråle.
• Ikke bruk løsemidler eller alkoholbasert rengjøringsmiddel, da dette vil gjøre den lakkerte overflaten matt.
• Ikke bruk etsende midler, spesielt ved rengjøring av rustfritt stål.
• Ikke bruk škurekluter som kan lage riper.

Vi anbefaler at du bruker en fuktig klut med et nøytralt rengjøringsmiddel.

Aluminiumfiltre kan vaskes i oppvaskmaskin. Fargen på aluminiumfiltre kan endre seg etter flere vask. Dette er normalt, og det er ikke nødvendig å skifte ut misfargede filtre.

RESIRKULERE EMBALLASJEN

Emballasjen vår er laget av miljøvennlige materialer som kan gjenvinnes:

• Ekstern emballasjen av papp/folie
  ● Polystyrendeler (PS) frie for klorfluorkarbon
  ● Polyetylen (PE)-folier og poser

DEPONERING AV PRODUKTET

Hvis produktet ikke lenger skal brukes, må du kutte kabelen før det kastes. Vi anbefaler også at ap- paratet lukkes eller gjø- res ubrukelig, slik at det ikke kan

være til skade for barn ved oppbevaring før det kastes. Dette produktet er merket med et utkrysset søppelbøtte-symbol i samsvar med det europeiske direktivet 2002/96/EC. Dette symbolet betyr at produktet ikke skal kastes

sammen med vanlig husholdningsavfall när det ikke lenger er i bruk. Du må levere inn apparatet på din lokale avfallsplass som er autorisert av de lokale myndighetene. Lokale avfallsplasser, innleveringssteder, butikker og kommunale gjenvinningsstasjoner er egnede steder for innlevering og deponering av produktet.

Det er ytterst viktig av bruke elektriske og elektroniske apparater og annet farlige materiale det inneholder innleveres på riktig måte for å beskytte nærmiljøet. Du må derfor overholde disse forholdsreglene når du kaster slike produkter.

Produsenterklæring

Produsenten erklærer herved at produktet oppfyller kravene i følgende europeiske direktiver:

● Lavspenningsdirektiv 2006/95/E∅F,
- Direktiv for elektromagnetisk kompatibilitet (EMC) 2004/108/EC,
● ErP Directive 2009/125/EC

og er derfor merket med C symbolet og har fått utstedt en samsvarserklæring som er gjort tilgjengelig for markedsregulatorene.
