BRUKSANVISNING ZOU20301WK ZANUSSI

Før første gangs bruk 4

Daglig bruk 5

Tilleggsfunksjoner 6

Stell og rengjøring ____ 10

Hva må gjøres, hvis... 11

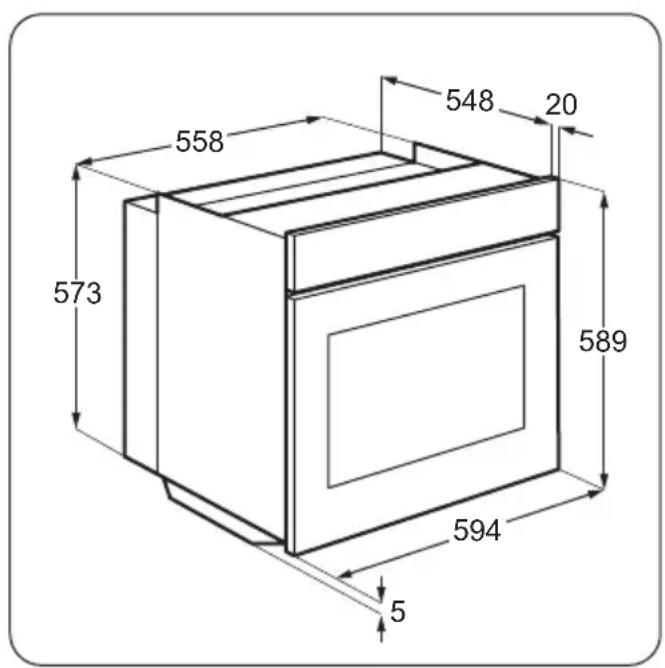

Montering 12

Miljøvern 14

Med forbehold om endringer.

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

Sikkerhet for barn og utsatte personer

Advarsel Fare for kvelning, skade og permanent uførhet.

• Dette produktet kan brukes av barn fra 8 år og oppover og personer med reduserte fysi-ske, sensoriske eller mentale evner eller manglende erfaring og kunnskap dersom de har tilsyn eller får instruksjon i sikker bruk av produktet av en person som er ansvarlig for deres sikkerhet.
• Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn.
• Hold barn og kjæledyr borte fra produktet når det brukes eller når døren er åpen. Produktet blir varmt.
• Hvis produktet har en barnesikring, anbefaler vi at du aktiverer den.
• Rengjøring og vedlikehold skal ikke gjøres av barn med mindre de har tilsyn.

Montering

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.

• Følg monteringsanvisningen som følger med produktet.

• Vær alltid forsiktig når du flytter produktet, fordi det er tungt. Bruk alltid vernehansker.

• Ikke dra eller løft produktet etter håndtaket.
• Skroget for ovnen må ha egnede dimensjoner.
• Overhold minimumsavstanden fra andre produkter og enheter.
• Pass på at produktet er montert under og ved siden av stabile konstruksjoner.
• Deler av produktet er strømførende. Monter produktet i et egnet skrog for å unngå å komme i kontakt med farlige deler.
• Sidene på produktet må være i samme høyde som seksjoner ved siden av.

Elektrisk tilkopling

Advarsel Fare for brann og elektrisk støt.

• Alle elektriske tilkoblinger skal utføres av en kvalifisert elektriker.
• Produktet må være jordet.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strømforsyningen i huset. Hvis det ikke er det, må du kontakt en elektriker.
• Bruk alltid en korrekt montert, jordet stikkontakt.
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Pass på at støpselet og strømkabelen ikke blir påført skade. Kontakt servicesenteret eller en elektriker for å bytte en ødelagt strømkabel.

• Ikke la strømkabler å komme i kontakt med døren til produktet, spesielt når døren er varm.

• Støtbeskyttelsen til strømførende og isolerte deler må festes på en måte som gjør at den ikke kan fjernes uten verktøy.

• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Hvis stikkontakten er løs må den ikke benyttes.
• Ikke trekk i strømkabelen när du kobler fra produktet. Trekk alltid i selve støpselet.
• Bruk bare riktige isolasjonsenheter: vernebrytere, sikringer (sikringer av skrutypen skal fjernes fra holderen), jordfeilbrytere og kontaktorer.
• Den elektriske installasjonen må ha en isoleringsenhet som lar deg frakoble produktet fra strømnettet ved alle poler. Isoleringsenheten må ha en kontaktåpningsbredde på minst 3 mm.

Bruk

Advarsel Fare for skade, brannskader, elektrisk støt eller eksplosjon.

• Dette produktet er beregnet for bruk i en husholdning.
• Produktets spesifikasjoner må ikke endres.
• Pass på at ventilasjonsåpningene ikke er blokkert.
• Ikke la produktet være uten tilsyn mens det er i drift.
• Slå av produktet etter hver bruk.
• Produktet blir varmt når det er i bruk. Ikke ta på varmeelementene inne i produktet. Bruk alltid grillvotter eller grytekluter når du tar ut eller setter inn tilbehør eller ovnsutstyr.
• Vær forsiktig når du åpner døren mens produktet er i bruk. Varm damp kan strømme ut.
• Ikke bruk produktet med våte hender eller när det er i kontakt med vann.
• Ikke belast døren när den er åpen.
• Ikke bruk produktet som arbeids- eller oppbevaringsflate.

• Hold alltid døren lukket mens produktet er i bruk.

• Åpne døren til produktet forsiktig. Bruk av ingredienser som inneholder alkohol kan føre til en blanding av alkohol og luft.

• Ikke la gnister eller åpne flammer komme i kontakt med produktet når du åpner døren.
• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.

- For å unngå skade eller misfarging på emaljen:

• Ikke sett ovnsutstyr eller andre gjenstander direkte på bunnen av produktet.
• Ikke legg aluminiumsfolie direkte i bunnen på produktet.
• Ikke tøm vann direkte inn i det varme produktet.
• Ikke oppbevar fuktig servise eller mat i produktet när tilberedningen er ferdig.

• Vær forsiktig når du fjerner eller monterer tilleggsutstyret.

• Misfarge på produktets emalje har ingen innvirkning på funksjonen. Dette er ikke en defekt som omfattes av garantien.

• Bruk dyp panne for bløte kaker. Fruktsaft kan forårsake permanente flekker.

Stell og rengjøring

Advarsel Fare for personskade, brann eller skade på produktet.

• Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring og vedlikehold.
• Påse at produktet er kaldt. Fare for at dørglassene kan knuses.
• Erstatt umiddelbart glasspanelene i døren om disse har blitt skadet. Kontakt servicesenteret.
• Vær forsiktig når du fjerner døren fra produktet. Døren er tung!
• Rengjør produktet med jevne mellomrom for å forhindre skade på overflaten.
• Gjenværende fett eller mat i produktet kan forårsake brann.
• Rengjør produktet med en fuktig, myk klut. Bruk kun nøytrale rengjøringsmidler. Du må

aldri bruke skurende oppvaskmidler, skuresvamper, løsemidler eller metallgjenstander.

• Følge sikkerhetsforskriftene på pakken hvis du bruker ovnsspray.
• Ikke rengjør den katalytiske emaljen (hvis aktuelt) med noen form for vaskemiddel.

Innvendig belysning

- Typen lyspære eller halogenpære som brukes i dette produktet er kun for husholdningsprodukter. Skal ikke brukes til vanlig be-lysning.

Advarsel Fare for elektrisk støt.

• Koble strømmen fra produktet før du skifter lyspære.
• Bruk bare lyspærer med tilsvarende spesifikasjon.

Kassering

Advarsel Fare for skade og kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern dørlåsen for å forhindre at barn og dyr stenger seg inne i produktet.

Produktbeskrivelse

1 Strømindikator
2 Bryter til ovnsfunksjonene
3 Termostatbryter
4 Temperaturindikator

Før første gangs bruk

5 Brytere til komfyrtoppen
6 Grill
7 Ovnslampe
8 Vifte
9 Beholder for rengjøring med vann
10 Typeskilt
11 Brettplasseringer

Ovnens tilbehør

- Rist

For kokekar, kakeformer, steker.

- Stekebrett i aluminium

Til kaker og småkaker.

- Grill-/langpanne

Til baking og steking eller som underlag for å samle fett.

Advarsel Se kapitlet om "Sikkerhetsinformasjon".

Første gangs rengjøring

• Fjern alt tilbehør og alle uttakbare hyllestøtter (hvis mulig).
• Rengjør produktet før første gangs bruk.

Viktig Se kapitlet "Stell og rengjøring".

Forvarming

Forvarm det tomme produktet for å brenne av gjenværende fett.

1. Velg ovnsfunksjon 📋 og maksimal temperatur.
2. La produktet være i bruk i 45 minutter.
3. Velg ovnsfunksjon ☐ og maksimal temperatur.
4. La produktet være i bruk i 15 minutter.

Tilbehør kan bli varmere enn vanlig. Produktet kan avgi lukt og røyk. Dette er normalt. Sørg for tilstrekkelig ventilasjon.

Daglig bruk

Advarsel Se kapitlet om

"Sikkerhetsinformasjon".

1. Drei bryteren for ovnsfunksjoner til en ovnsfunksjon. Strømindikatoren tennes når produktet er i bruk.

2. Drei termostatbryteren til en temperatur. Temperaturindikatoren lyser när temperaturen i produktet øker.

3. Drei bryteren for ovnsfunksjoner og temperaturvelgeren til AV-posisjon for å slå av produktet.

Ovnsfunksjoner

Ovnsfunksjon Bruksområde

Av-posisjon Produktet er slått av.

Ovnslys For å aktivere ovnslampen uten å stille inn på steking.

Over-/undervarme / rengjøring med vann

Varmluft

Min. Grill

For å bake eller steke på én høyde i ovnen. Topp og bunn varme-elementene er i bruk på samme tid.

For mer informasjon om rengjøring med vann kan du se kapitelet "Stell og rengjøring".

For tilberedning av retter som skal ha samme steketemperatur i mer enn én høyde, uten at smaken overføres rettene imellom.

Til grilling av flate matvarer i mindre mengder, midt på risten. For å riste brød.

Brytere til komfyrtoppen

Bryterne for koketoppen kan brukes til å betjene koketoppen du koblet sammen med stekeovnen. For mer informasjon om koketoppen, ser du etter i koketoppens bruksanvisning.

Viktig Du må lese kapittelet "Sikkerhetsinformasjon" i bruksanvisningen til koketoppen.

Effekttrinn

Bryter Funksjon

0 Av-posisjon

Bryter Funksjon

1 - 9

Effekttrinn

(1 = laveste effekttrinn, 9 = høyeste effekttrinn)

1. Drei betjeningsbryteren til ønsket effekttrinn.
2. For å fullføre tilberedningen, må du dreie bryteren til av-posisjonen.

Slik bruker du doble kokesoner (hvis den har)

! Obs Drei bryteren mot klokken for å aktivere konesonene. Ikke vri den til stopposisjon.

1. Drei bryteren med klokken til posisjon 9.

2. Drei bryteren langsomt til symbolet Ⓐ til du hører et klikk. To kokesoner er på.

3. For å angi nødvendige varmeinnstillinger se "Varmeinnstillinger".

Tilleggsfunksjoner

Kjølevifte

Mens produktet er i drift, slår kjøleviften seg på automatisk for å holde produktets overflater kalde. Når du slår av produktet, er kjøleviften aktiv til produktet er kjølt ned.

Sikkerhetstermostat

Feil bruk av produktet eller ødelagte komponenter, kan medføre alvorlig overopphetelse. For å forhindre dette har ovnen en sikkerhetstermostat som avbryter strømforsyningen. Ovnen slår seg automatisk på igjen når temperaturen faller.

Nyttige tips og råd

• Produktet har fem bretthøyder. Tell bretthøy-dene fra bunnen av produktet.
• Produktet har et spesielt system som gjør at luften sirkulerer og hele tiden resirkulerer dampen. Dette systemet gjør det mulig å tilberede maten med damp, slik at den blir myk inni og sprø utenpå. Tilberedningstiden og strømforbruket reduseres til et minimum.
• Fuktighet kan kondensere inne i produktet eller på glasspanelene på døren. Dette er normalt. Hold alltid litt avstand fra produktet når du åpner produktets dør under tilberedning. For å redusere kondensen, kan du la produktet stå på i 10 minutter før du setter inn ma- ten.
• Tørk vekk eventuell fuktighet etter hvert bruk av produktet.
• Ikke sett gjenstander rett på bunnen av produktet og ikke dekk til komponenter med aluminumsfolie under tilberedningen. Det kan endre stekeresultatene og skade emaljebelegget.

Bake kaker

- Ikke åpne ovnsdøren før 3/4 av steketiden er gått.

Steke- og grilltabell

KAKER

Tilberedning av fisk og kjøtt

• Bruk en langpanne på svært fet mat for å forhindre at ovnen får permanente flekker.
• La kjøttet hvile i ca. 15 minutter før du skjærer, slik at kraften ikke siver ut.
• For å unngå for mye røyk i ovnen under steking, tilsetter du litt vann i langpannen. For å unngå røykkondens, tilsett vann hver gang vannet tørker opp.

Steketider

Steketider er avhengig av typen mat, konsistens og mengde.

I begynnelsen, må du følge med på maten du tilbereder. Finn de beste innstillingene (varmeinnstilling, tilberedningstid, osv.) for kokekar, oppskriftene og mengdene du bruker sammen med dette produktet.

TYPE MA-TRETT	Over-/undervarme Varmluft				Tilbered-ningstid [min]	Merknader
	Brettplas-sering	Temp. [°C]	Brettplas-sering	Temp. [°C]
Oppskrifter med sammenvispede ingredienser	2 170 3	160 45 - 60	I en kakeform
Mørdeig	2	170	3	160	20 - 30	I en kakeform
Buttermilk-oste-kake	1	170	1	160	70 - 80	I en kakeform på 26 cm på en rist
Eplekake (eple-pai)	2 170 2	(venstre og høyre)		160 80	- 100 I to kakeformer på 20 cm på en rist1)
Strudel	3	175	2	150	60 - 80	På et stekebrett
Syltetøyterte 2 170	2 (venstre og høyre)			165 30	- 40 I en kakeform på 26 cm
Formkake	2	170	2	160	50 - 60	I en kakeform på 26 cm
Julekake/fruktka-ke	2	170	2	150	90 - 120	I en kakeform på 20 cm1)
Plommekake	1	175	2	160	50 - 60	I en brødform1)
Små kaker - ett nivå	3 170 3	140 -		150	20 - 30 På et stekebrett
Små kaker - to nivåer	-	-	2 og 4	140 - 150	25 - 35 På et stekebrett
Kjeks / butter-deig - ett nivå	3 140 3	140 -		150	30 - 35 På et stekebrett
Kjeks / butter-deig - to nivåer	-	-	2 og 4	140 - 150	35 - 40 På et stekebrett
Marengs	3	120	3	120	80 - 100	På et stekebrett
Boller	3	190	3	180	15 - 20	På et stekebrett1)
Eclair	3	190	3	170	25 - 35	På et stekebrett
Terter	2	180	2	170	45 - 70	I en kakeform på 20 cm
Fruktkake	1	160	2	150	110 - 120	I en kakeform på 24 cm
Victoriasandwich	1	170	1 (venstre og høyre)	160 50	- 60 I en kakeform på 20 cm1)

1) Forvarm ovnen i 10 minutter.

BR∅D OG PIZZA

TYPE MA-TRETT	Over-/undervarme Varmluft				Tilbered-ningstid [min]	Merknader
	Brettplas-sering	Temp. [°C]	Brettplas-sering	Temp. [°C]
Formbrød	1	190	1	190	60 - 70	1 - 2 stykker á 500 gr. per stk. ^1)
Rugbrød	1	190	1	180	30 - 45	I en brødform
Pizza 1 230 -			1 230 -		10 - 20 I et stekebrett eller en langpanne ^1)
		250		250
Scones	3	200	3	190	10 - 20	På et stekebrett ^1)

1) Forvarmes i 10 minutter.

GRATENGER

TYPE MA-TRETT	Over-/undervarme Varmluft				Tilbered-ningstid [min]	Merknader
	Brettplas-sering	Temp. [°C]	Brettplas-sering	Temp. [°C]
Pasta-grateng	2	200	2	180	40 - 50	I en form
Grønnsaks-gra-teng	2	200	2	175	45 - 60	I en form
Quiche	1	180	1	180	50 - 60	I en form1)
Lasagne	2	180 - 190	2 180 -	190	25 - 40	I en form1)
Cannelloni	2	180 - 190	2 180 -	190	25 - 40	I en form1)

1) Forvarmes i 10 minutter.

KJ∅TT

TYPE MA-TRETT	Over-/undervarme		Varmluft		Tilbered-ningstid [min]	Merknader
	Brettplas-sering	Temp. [°C]	Brettplas-sering	Temp. [°C]
Storfekjøtt	2	200	2	190	50 - 70	På en rist
Svinekjøtt	2	180	2	180	90 - 120	På en rist
Kalvekjøtt	2	190	2	175	90 - 120	På en rist
Engelsk roastbiff, rød	2	210	2	200	50 - 60	På en rist
Engelsk roastbiff, medium	2	210	2	200	60 - 70	På en rist
Engelsk roastbiff, godt stekt - grå	2	210	2	200	70 - 75	På en rist
Svinebog	2	180	2	170	120 - 150	Med skorpe
Svineskank	2	180	2	160	100 - 120	To stk.
Lammekjøtt	2	190	2	175	110 - 130	Lår
TYPE MA-TRETT	Over-/undervarme Varmluft				Tilbered-ningstid [min]	Merknader
	Brettplas-sering	Temp. [°C]	Brettplas-sering	Temp. [°C]
Kylling	2	220	2	200	70 - 85	Hel
Kalkun	2	180	2	160	210 - 240	Hel
And	2	175	2	220	120 - 150	Hel
Gås	2	175	1	160	150 - 200	Hel
Kanin	2	190	2	175	60 - 80	Skåret i skiver
Hare	2	190	2	175	150 - 200	Skåret i skiver
Fasan	2	190	2	175	90 - 120	Hel

FISK

TYPE MA-TRETT	Over-/undervarme		Varmluft		Tilbered-ningstid [min]	Merknader
	Brettplas-sering	Temp. [°C]	Brettplas-sering	Temp. [°C]
∅rret/brasme	2	190	2	175	40 - 55	3 - 4 fisker
Tunfisk/laks	2	190	2	175	35 - 60	4 - 6 fileter

Min. Grill

Informasjon om akrylamider

Viktig Ifølge ny vitenskapelig viten kan akrylamider utgjøre en helsefare når det stekes

ved høy temperatur (særlig mat som inneholder stivelse). Vi anbefaler derfor at du tilbereder maten ved så lav temperatur som mulig og ikke steker den for hardt.

Advarsel Se kapitlet om "Sikkerhetsinformasjon".

• Rengjør produktets forside med en myk klut med varmt vann og vaskemiddel.
• For å rengjøre metalloverflater, bruker du et vanlig vaskemiddel.
• Rengjør ovnsinteriøret etter hver bruk. På denne måten blir det lettere å fjerne smuss uten at det brenner seg fast.
• Rengjør hardnakket smuss med ovnsrens.
• Rengjør alt ovnstilbehøret etter hver bruk og la det tørke. Bruk en myk klut med varmt vann og vaskemiddel.
• Hvis du har tilbehør med slippbelegg, må du ikke rengjøre det med slipende vaskemidler, skarpe redskaper eller i oppvaskmaskin. Det kan ødelegge slippbelegget.

Produkter i rustfritt stål eller aluminium:

Rengjør ovnsdøren kun med en våt svamp. Tørk den en myk klut.

Du må aldri bruke stålull, syre eller slipende rengjøringsmidler, da de kan skade overflaten.

Rengjør ovnens betjeningspanel på samme måte.

Rengjøre dørpakningen

• Kontroller dørpakningen med jevne mellomrom. Dørpakningen sitter rundt rammen til ovnsrommet. Ikke bruk produktet hvis dørpakningen er skadet. Kontakt servicesenteret.
• Du finner opplysninger om rengjøring av dørpakningen under det generelle avsnittet om rengjøring.

Rengjøring med vann

Prosedyren for rengjøring med vann bruker damp for å fjerne gjenværende fett og matrester fra ovnen.

1. Hell 300 ml vann i beholderen for rengjøring med vann nederst i ovnen.
2. Angi ovnsfunksjonen △ ^+ .

3. Still temperaturen til 90 °C.

4. La produktet være i bruk i 30 minutter.

5. Slå av ovnen og la den avkjøles.
6. Når apparatet er kjølig, rengjør du de indre overflatene av ovnen med en klut.

Advarsel Vær forsiktig når du skifter ovnslampen. Det er fare for elektrisk støt.

• Slå av ovnen.
• Ta ut sikringene i sikringsskapet eller slå av skillebryteren.

Legg et tøystykke i bunnen av ovnen for å forhindre skade på ovnslyset og glassdekt.

Bruk alltid en klut när du skal holde halogenlampen, for å forhindre at fettrester brenner seg fast på lampen.

1. Drei glassdekselet mot urviserne for å ta det av.
2. Rengjør lampedekselet.

3. Skift ut lyspæren i ovnslyset med en egnet varmebestandig, ovnspære som tåler 300 °C. Bruk samme type ovnslampe.

4. Monter glassdekselet.

Rengjøring av ovnsdøren

Ovnsdøren har to glasspaneler. Du kan ta av ovnsdøren og det innvendige dørglasspanelet for å rengjøre det.

Ovnsdøren kan smelle igjen hvis du prøver å ta ut det interne glasspanelet før du fjer-ovnsdøren.

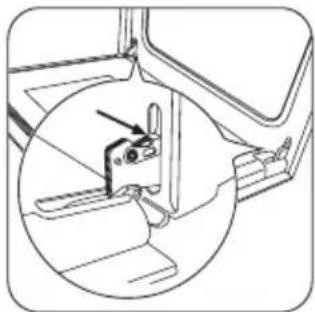

1 Åpne døren helt, og hold de to dørhengslene.

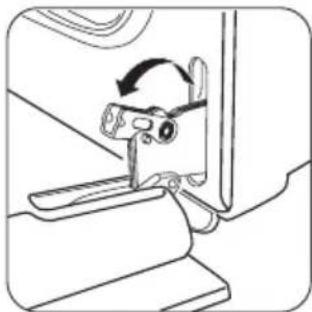

② Løft og drei spakene på de to hengslene.

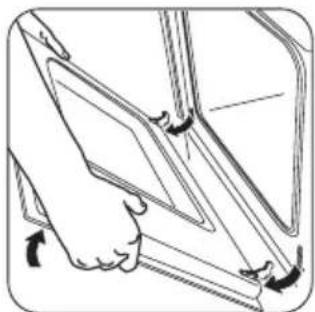

3 Lukk ovnsdøren til første åpne posisjon (halvveis). Trekk så døren utover og ta den ut av holderen.

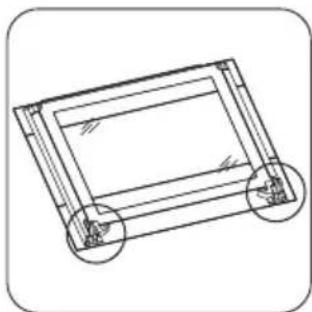

5 Frigjør låsesystemet for å fjerne det indre glasspanelet.

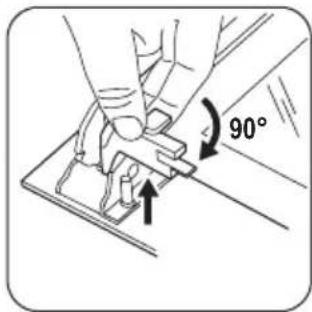

6 Drei de to festene 90° og ta dem ut av holderne.

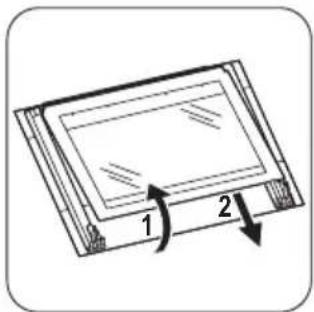

⑦ Løft (trinn 1) og ta glasspanelet forsiktig ut (trinn 2).

Rengjør glasspanelet med såpe og vann. Tørk glasspanelet omhyggelig.

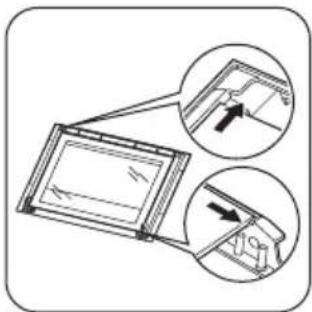

Sette inn døren og glasspanelet

Når rengjøringen er ferdig, monterer du glasspanelet og ovnsdøren igjen. Gjenta trinnene ovenfor i motsatt rekkefølge.

Pynterammene må møte innsiden av døren på begge sider. Kontroller etter monteringen, at overflaten av glasspanelet med trykk ikke er ru når du tar på den.

Pass på at du setter det innvendige glasspanelet riktig i holderne. Se illustrasjonen.

Hva må gjøres, hvis...

Advarsel Se kapitlet om

"Sikkerhetsinformasjon".

Feil Mulig årsak Løsning

Nødvendig informasjon som servicesenteret trenger, kan du finne på typeskiltet. Typeskiltet er plassert på den fremre rammen til produktet.

Vi anbefaler at du noterer opplysningene her:

Modell (MOD.) ......

PNC (produktnummer) ....

Serienummer (S.N.) ....

Montering

Advarsel Se kapitlet om "Sikkerhetsinformasjon".

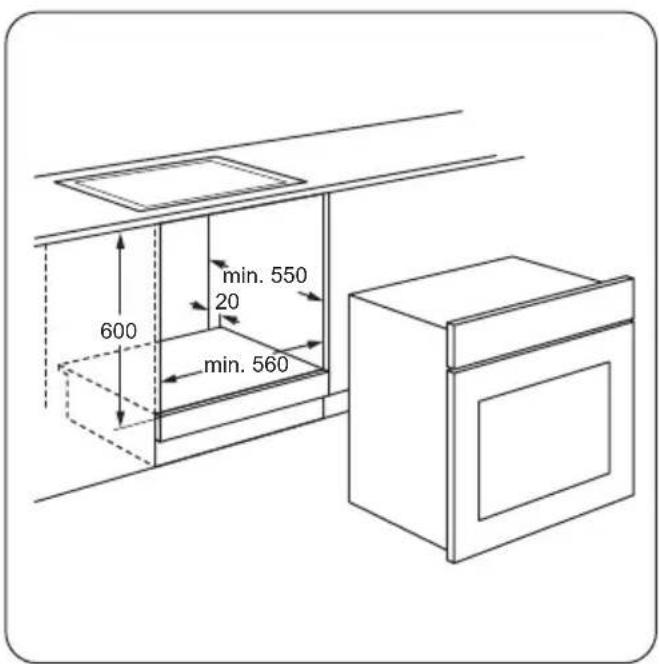

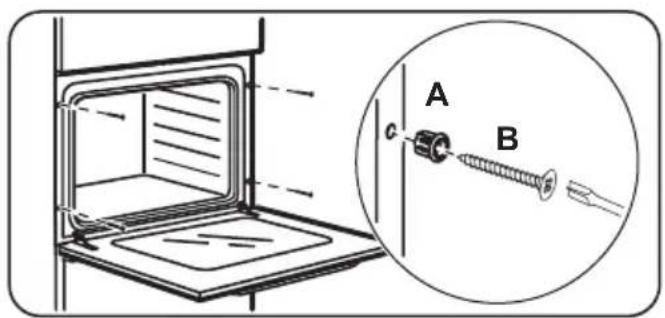

Innbygging

Advarsel Monteringen må gjøres av en autorisert person. Hvis du ikke lar en risert person gjøre dette, vil ikke garantien de dersom det skulle oppstå skade.

- Før du monterer ovnen, utstyr den med gjeldende koketopp fra tabellen.

Type Maksimal effekt

ZEV6040 6000 W

Elektrisk tilkopling til koketoppen

Koketoppens tilkoblingskontakt er på toppen av ovnskabinettet. Koketoppen har tilkoblinger til kokesonene og jordingskabelen. Ledningene har plug-in-kontakter. For å koble koketoppen til ovnen, plugger du tilkoblingene inn i de riktige ovnskontaktene. Utformingen av plugger og stikkontakter hindrer feilkoblinger.

Elektrisk installasjon

Advarsel Kun en kvalifisert person må utføre den elektriske installasjonen.

"Sikkerhetsinformasjon".

Produktet leveres uten plugg eller en strømkabel.

Ledning

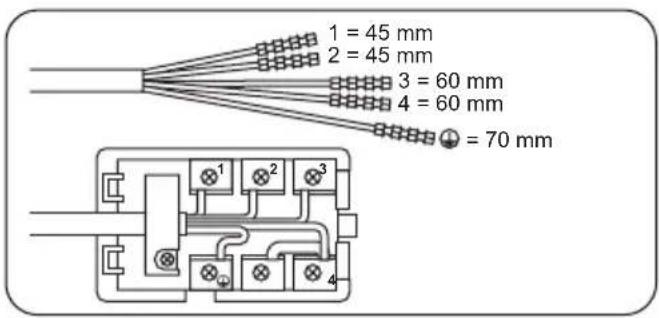

Tilkopling av rekkeklemmen

Enheten har et seks-polet terminalbord. Jumperne (broene) er satt til drift på 400 V trefaset med nøytral ledning.

Symbolet på produktet eller på emballasjen viser at dette produktet ikke må behandles som husholdningsavfall. Det skal derimot bringes til et mottak for resirkulering av elektrisk og elektronisk utstyr. Ved å sørge for korrekt avhending av apparatet, vil du bidra til å forebygge de negative konsekvenser for miljø og helse som gal håndtering kan medføre. For nærmere informasjon om resirkulering av dette

produktet, vennligst kontakt kommunen, renovasjonsselskapet eller forretningen der du anskaffet det.

Emballasje

Emballasjematerialet er miljøvennlig og kan resirkuleres. Plastdeler er merket med internasjonale forkortelser som PE, PS, osv. Kasser emballasjen i de riktige innsamlingsbeholderne ved det lokale renholdsverket.
