BRUKSANVISNING ZDF12001XA ZANUSSI

Vedligeholdelse og rengøring ____ 9

Fejlfinding 10

Teknisk information 11

Miljøhensyn 11

Oplysninger til testinstitutter

Dette tilvalg kan ikke anvendes med 30' og

Vedligeholdelse og rengøring

Advarsel Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.

Fjern filter (A). Rens filteret med vand.

Fjern ikke spulearmene.

Problem Mulig løsning

Pletter og tørre vanddråber på glas og tallerkener

Se 'RÅD' for andre mulige årsager.

Teknisk information

Sikkerhetsanvisninger 22
Betjeningspanel 23
Programmer 24
Tilvalg 24
Før første gangs bruk 25
Daglig bruk 26

Råd og tips 28
Stell og rengjøring ____ 28
Feilsøking 29
Tekniske data 31
Miljøvern 31

Med forbehold om endringer.

Les instruksjonene nøye før montering og bruk av produktet. Produsenten er ikke ansvarlig for eventuelle skader som skyldes feilaktig montering og bruk. Oppbevar produktets instruksjoner for fremtidig bruk.

Sikkerhet for barn og utsatte personer

Advarsel Fare for kvelning, skade og permanent uførhet.

• Ikke la personer eller barn, med reduserte fysiske eller mentale funksjoner eller manglende erfaring og kunnskap, bruke produktet. De må ha tilsyn eller de må få veiledning om bruk av produktet, av en person som er ansvarlig for deres sikkerhet.
• Ikke la barn leke med produktet.
• Oppbevar all emballasje utilgjengelig for barn.
• Oppbevar all vaskemidler utilgjengelig for barn.
• Hold barn og kjæledyr borte fra produktet når døren er åpen.

Montering

• Fjern all emballasje.
• Ikke monter eller bruk et skadet produkt.
• Ikke monter eller bruk produktet på steder der temperaturen er lavere enn 0 °C.
• Følg monteringsanvisningene som følger med produktet.

Elektrisk tilkopling

Advarsel Fare for brann og elektrisk støt.

• Produktet må være jordet.
• Kontroller at det er samsvar mellom den elektriske informasjonen på typeskiltet og strøm-

• Bruk alltid en korrekt montert, jordet stikkontakt.
• Ikke bruk doble stikkontakter eller skjøteledninger.
• Pass på at støpselet og strømkabelen ikke blir påført skade. Dersom strømkabelen til dette produktet må skiftes, må dette gjøres av et autorisert serviceverksted.
• Ikke sett støpselet i stikkontakten før monteringen er fullført. Kontroller at det er tilgang til stikkontakten etter monteringen.
• Ikke trekk i strømkabelen när du kobler fra produktet. Trekk alltid i selve støpselet.
• Ikke berør strømkabelen eller støpselet med våte hender.
• Dette produktet er i overensstemmelse med E∅S-direktivene.

Vanntilkopling

• Sørg for at vannslangene ikke påføres skade.
• Produktet skal kobles til vannforsyningen med det nye medfølgende slangesettet. Gamle slangesett må ikke brukes på nytt.
• La vannet renne til det er rent, før du kopler produktet til nye rør, eller rør som ikke er brukt på lengre tid.
• Sørg for at det ikke oppstår lekkasje første gang du bruker produktet.

Bruk

- Dette produktet er kun ment for bruk i hus- holdninger og liknende bruk som:

• Personalkjøkken i butikker, på kontorer og andre arbeidsmiljøer
• Gårdshus
• Av gjester på hoteller, moteller og andre boligtyper
• "Bed and breakfast"-miljøer.

Advarsel Fare for skade, brannskader, elektrisk støt eller brann.

• Produktets spesifikasjoner må ikke endres.
• Plasser kniver og bestikk med skarpe kanter i bestikkurven med spissen ned eller i en horisontal posisjon.
• Ikke la produktets dør stå åpen, uten tilsyn, for å forhindre at noen faller over den.
• Ikke sitt eller stå på den åpne døren.
• Oppvaskmidler er farlig. Følg sikkerhetsinstruksjonene på oppvaskmiddelpakken.
• Ikke drikk eller lek med vann i produktet.
• Ikke ta ut oppvasken fra produktet før oppvaskprogrammet er ferdig. Det kan være oppvaskmiddel på oppvasken.

• Produktet kan slippe ut varm damp, hvis du åpner døren mens et oppvaskprogram er i gang.

• Ikke legg brennbare produkter, eller gjenstander som er fuktet med brennbare produkter, inn i eller i nærheten av produktet.

• Ikke bruk spylevann eller damp til å rengjøre produktet.

Kassering

Advarsel Fare for skade og kvelning.

• Koble produktet fra strømmen.
• Kutt av strømkabelen og kast den.
• Fjern dørlåsen for å forhindre at barn og dyr stenger seg inne i produktet.

Service

• Kontakt servicesenteret for å reparere produktet. Vi anbefaler at du bare bruker originale reservedeler.
• Når du kontakter servicesenteret, må du sørge for at du har følgende informasjon, som du finner på typeskiltet, tilgjengelig.

Modell:

Program 1)	Grad av smuss Type vask	Program faser	Varighet (min)	Energi (kWh)	Vann (l)
ECO 2)	Normalt skittent Servise og bestikk	Forvask Vask 50 °C Skyllinger Tørk	195 1.02 11
	Normalt skittent Servise og bestikk	Forvask Vask 65 °C Skyllinger Tørk	100 - 110 1.2	- 1.6 15 - 16
	Meget skittent Servise, bestikk, gryter og panner	Forvask Vask 70 °C Skyllinger Tørk	130 - 150 1.4	13 - 15
30' 3)	Nytt smuss Servise og bestikk	Vask 65 °C Skylling	30 0.8 9
4)	Alt	Forvask	14	0.1	4

1) Vanntrykk og -temperatur, og alternativene og mengden servise som er satt inn kan endre verdiene.

2) Med dette programmet får du mest mulig effektivt vann- og energiforbruk for normalt skittent bestikk og servise. (Dette er standardprogrammet for testinstitutter).

3) Dette programmet kan brukes til å vaske servise med nytt smuss. Det gir gode oppvaskresultater på kort tid.

4) Bruk dette programmet til å skylle raskt av serviset. Dette hindrer at matrester fester seg til serviset og at det kommer vond lukt fra produktet.

Ikke bruk oppvaskmiddel med dette programmet.

Informasjon for testinstitutter

For all nødvendig informasjon om testytelse, send en e-post til:

[e-mail]

Skriv ned PNC (produktnummer), som du finner på typeskiltet.

Tilvalg

Halv mengde

Sett dette alternativet når du ønsker å vaske en liten mengde servise og kokekar. Dette valget forlenger programvarigheten og forbruket av energi og vann.

Fyll den øvre kurven og den nedre kurven og redusere mengde vaskemiddel.

Før første gangs bruk

1. Kontroller at vannhardheten er riktig justert i forhold til der du bor. Juster eventuelt vannhardheten. Kontakt det lokale vannverket for å få vite hva vannhardheten i ditt område er.
2. Fyll saltbeholderen.
3. Fyll skyllemiddelbeholderen.

1. Åpne vannkranen.
2. Det kan være rester etter produksjonen i produktet. Kjør et program for å fjerne dem. Ikke bruk oppvaskmiddel og ikke sett noe i kurvene.

Vannhardhet				Vannmykner justering
Tysk grader (°dH)	Fransk grader (°fH)	mmol/l Clarke	grader	Høyde
47 - 50	84 - 90	8.4. - 9.0	58 - 63	10
43 - 46	76 - 83	7.6 - 8.3	53 - 57	9
37 - 42	65 - 75	6.5 - 7.5	46 - 52	8
29 - 36	51 - 64	5.1 - 6.4	36 - 45	7
23 - 28	40 - 50	4.0 - 5.0	28 - 35	6
19 - 22 33 - 39	3.3 - 3.9 23 - 27			5 1)
15 - 18	26 - 32	2.6 - 3.2	18 - 22	4
11 - 14	19 - 25	1.9 - 2.5	13 - 17	3
4 - 10 7 - 18	0.7 - 1.8 5 - 12 2
< 4	< 7	< 0.7	< 5	1 2)

1) Fabrikkinnstilling.
2) Ikke bruk salt på dette nivået.

Du kan stille inn nivået på vannhardheten

1. Se til at programmarkøren på knappen er rettet inn med ①.
2. Trykk og hold ▷ nede. Samtidig dreier du knappen mot klokken til programmarkøren er rettet inn med 🔒.
3. Slipp ▷ når 1/2 og ⏻ begynner å blinke.

4. Trykk på ▷.

5. →| starter å blinke.
   • 1/2 og Ⓑ fortsette å blinke.

- Den midlertidige blinkingen av → | henviser til nåværende innstillingsnivå, f.eks. 5 blink + pause + 5 blink = nivål 5.

1. Trykk på ▷ gjentatte ganger for å endre innstillingen. Hver gang du trykker på ▷ vil nivået øke.
2. For å bekrefte innstillingen og deaktivere produktet, drei knappen til programmarkøren er rettet inn med ⏻.

Fylle saltbeholderen med salt

Obs Det kan komme vann og salt ut av saltbeholderen när du fyller den. Fare for korrosjon. For å forhindre det, må du starte et program etter at du har fylt saltbeholderen.

Du kan dreie på programvelgeren for utsluppet mengde skyllemiddel mellom posisjon 1 (minst mengde) og posisjon 4 (høyeste mengde).

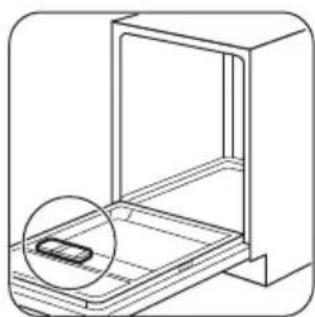

Bruke oppvaskmiddel

Fyll oppvaskmiddel eller tabletten i rommet (A) Hvis programmet har en forvaskfase, fyll litt opp- vaskmiddel i rommet (B).

Bruke kombi-oppvaskmaskintablettene

Når du bruker tabletter som inneholder salt eller skyllemiddel må du ikke fylle saltbeholderen eller skyllemiddelbeholderen. Indikatoren for skyllemiddelbeholderen tennes hver gnag skyllemiddelbeholderen er tom.

1. Still vannhardheten til laveste nivå.
2. Still inn skyllemiddelbeholderen til laveste posisjon.

Hvis du slutter å bruke kombioppvaskmaskintabletter, må du gjøre følgende før du begynner å bruke et separat oppvaskmaskinmiddel, skyllemiddel og oppvaskmaskinsalt:

1. Stille inn vannhardheten på høyeste nivå.
2. Sørg for at saltbeholderen og skyllemiddel- beholderen er fulle.
3. Start det korteste programmet med en skyllefase, uten oppvaskmaskinmiddel og oppvask.
4. Juster vannhardheten etter forholdene i området der du bor.
5. Juster mengden skyllemiddel som slippes ut.

Stille inn og starte et program

Innstillingsmodus

Drei programvelgeren til programmarkøren er stilt inn på et oppvaskeprogram på betjeningspanelet. Hvis ⏻ kommer på og ▶ starter å blinke, er produktet i innstillingsmodus.

Hvis betjeningspanelet ikke viser denne tilstanden, trykk og hold 1/2 samtidig og til produktet er i innstillingsmodus

Starte et program

1. Åpne vannkranen.
2. Lukk produktets dør.
3. Drei bryteren til programmarkøren peker rett på symbolet som hører til programmet du ønsker å starte.
4. ① lyser.

5. ▷ starter å blinke.

6. Trykk på ▷ for å starte programmet.

- ⏻ og ▷er på.

Åpne døren mens produktet er i bruk

Hvis du åpner døren vil produktet stoppe. Når du lukker døren, vil produktet fortsette fra der det ble avbrutt.

Avbryte programmet

1. Trykk og hold 1/2 og til begynner å blinke.

i Kontroller at det er oppvaskmiddel i opp- vaskmiddelbeholderen før du starter et nytt program.

Når programmet er slutt

Når programmet er fullført, kommer →| på. Hvis du ikke deaktiverer produktet innen 5 minutter, vil alle lampene slukkes. Dette bidrar til å redusere energiforbruket.

1. For å deaktivere produktet, drei knappen til programmarkøren er rettet inn med Ⓓ.
2. Steng vannkranen.

Viktig

• La oppvasken avkjøle seg før du tar det ut av produktet. Varmt servise kan lett bli skadet.
• Tøm den nedre kurven først, og deretter den øvre.
• Det kan være vann på sidene og på produktets dør. Rustfritt stål blir fortere kaldt enn servise.

Vannavherderen

Hardt vann har et høyt mineralinnhold som kan skade produktet og føre til dårlige vaskeresultater. Vannavherderen nøytraliserer disse mineralene.

Oppvaskmaskinsaltet holder vannavherderen ren og i god stand. Det er viktig å stille vannhardheten inn på riktig nivå. Dette sørger for at vannavherderen bruker riktig mengde oppvaskmaskinsalt og vann.

Bruk salt, skyllemiddel og såpe

• Bruk bare salt, skyllemiddel og såpe som er beregnet på oppvaskmaskiner. Andre produkter kan skade produktet.
• Skyllemiddel hjelper med å tørke oppvasken uten at de blir flekkete og stripete i løpet av den siste skyllingen.
• Oppvaskmiddeltablettene inneholder oppvaskmiddel, skyllemiddel og andre midler. Sørg for at tablettene er egnet til vannhardheten i ditt område. Se instruksjonene på produktpakningen.
• Oppvaskmiddeltablettene vil ikke løses helt opp ved bruk av korte programmer. For å for-hindre rester på servise anbefaler vi at du bruker tabletter sammen med lange programmer.

Ikke bruk mer enn riktig mengde oppvaskmiddel. Les anvisningene fra produsenten oppvaskmiddelet.

Fylle kurvene

Se medfølgende brosjyre med eksempler på fylling av kurvene.

- Produktet skal kun brukes til å vaske gjenstander som er oppvaskmaskinsikre.

• Ikke bruk produktet til å vaske gjenstander som er laget av tre, horn, aluminium, tinn eller kobber.
• Du må ikke plassere vannabsorberende gjenstander i produktet (svamper, kjøkkenhåndklær).
• Fjern matrester fra gjenstandene.
• For å enkelt fjerne gjenværende brent mat, bløtlegg gryter og panner i vann før du setter dem i produktet.
• Sett dype gjenstander (kopper, glass og kjeler) med åpningen ned.
• Kontroller at bestikk og servise ikke legger seg i hverandre. Bland skjeer sammen med annet bestikk.
• Forsikre deg om at glassene ikke står helt inntil hverandre.
• Legg de små gjenstandene i bestikkurven.
• Plasser de lette redskapene i den øvre kurven. Forsikre deg om at de ikke kan bevege seg.
• Forsikre deg om at spylearmene kan bevege seg fritt før du starter et program.

Før du starter et program

Påse at:

• Filtrene er rene og montert riktig.
• Dysene på spylearmene ikke er tette.
• Plassering av serviset i kurvene er riktig.
• Programmet som er valgt, passer til typen servise og smussgraden.
• At det brukes riktig mengde oppvaskmiddel.
• At oppvaskmaskinsalt og skyllemiddel er fylt på (med mindre du bruker oppvaskmiddelta-bletter).
• Lokket på saltbeholderen sitter stramt på.

Stell og rengjøring

Advarsel Slå av produktet og trekk støpselet ut av stikkontakten før rengjøring edlikehold.

Kontroller jevnlig, og rengjør dem etter behov.

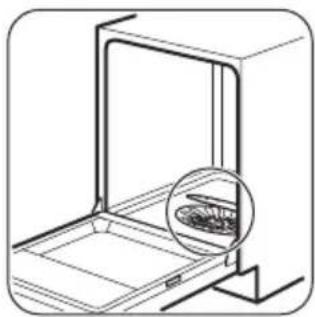

Rengjøre filtrene

For å fjerne filtrene (B) og (C), må du dreie håndtakene mot klokken og fjerne de. Trekk filtrene (B) og (C) fra hverandre. Vask filtrene med vann.

Fjern filter (A). Vask filteret med vann.

Før du setter filteret (A) tilbake, kontroller at det ikke er noen matrester eller smuss rundt kanten av bunnpannen.

Sikre at filteret (A) er riktig posisjonert under de 2 lederne (D).

Sett filtrene (B) og (C) sammen. Legg dem til-bake i filteret (A). Drei håndtaket med klokken til det låses.

Feil plassering av filtrene kan føre til dårlig vaskeresultat og skade produktet.

Rengjøre spylearmene

Ikke fjern spylearmene.

Hvis matrester blokkerer hullene i spylearmene, kan du fjerne dem med en tynn og spiss gjenstand.

Utvendig rengjøring

Rengjør produktet med en fuktig, myk klut.

Bruk kun nøytrale rengjøringsmidler. Du må aldri bruke skurende oppvaskmidler, skuresvamper eller løsemidler.

Innvendig rengjøring

Hvis du vanligvis bruker kortvarige programmer, kan disse etterlate rester av fett og kalk inne i maskinen.

For å unngå dette, anbefaler vi å kjøre langvarige programmer minst 2 ganger per måned.

Med noen problemer vil noen indikatorer blinke kontinuerlig og/eller periodisk samtidig for å vise en alarmkode.

Alarmkode Feil
• Startindikatoren blinker kontinuerlig.• Sluttindikatoren blinker én gang.	Produktet tar ikke inn vann.
• Startindikatoren blinker kontinuerlig.• Sluttindikatoren blinker to ganger.	Produktet tømmer ikke ut vannet.
• Startindikatoren blinker kontinuerlig.• Sluttindikatoren blinker tre ganger.	Lekkasjestoppsystemet er aktivert.

Advarsel Slå av produktet før du utfører kontrollene. Drei programvelgeren til

Problem Mulig løsning
Du kan ikke slå på produktet. Sørg for at støpselet er satt helt inn i veggkontakten.
Kontroller at det ikke er en skadet sikring i sikringsskapet.
Programmet starter ikke. Kontroller at produktets dør er lukket.
Trykk på start-knappen.
Produktet tar ikke inn vann. Kontroller om vannkranen er åpen.
	Kontroller at trykket til vannforsyningen ikke er for lav. For å finne ut at dette, kontakt om nødvendig kommunen eller vann-verket.
Kontroller at vannkranen ikke er tett.
Kontroller at filteret i inntaksslangen ikke er tett.
Kontroller at vanninntaksslangen ikke er bøyd eller i klem.
Produktet tømmes ikke for vann. Kontroller at avløpsrøret ikke er tett.
Kontroller at dreneringsslangen ikke er bøyd eller i klem.
Lekkasjestoppsystemet er på. Steng vannkranen og ta kontakt med servicesenteret.

Etter at kontrollen er fullført må du dreie programvelgeren til programmarkøren er stilt inn på det programmet som var i bruk da feilen oppstod. Programmet fortsetter fra det stedet det ble avbrutt.

Ta kontakt med servicesenteret hvis feilen vedvarer.

Kontakt kundeservice dersom det vises en annen alarmkode.

Hvis oppvask- og tørkeresultatene ikke er tilfredsstillende

Hvite striper og flekker eller blålig belegg på glass og servise

• For mye skyllemiddel slippes ut. Still skyllemiddelvelgeren inn på en lavere posisjon.
• Mengden oppvaskmiddel er for stor.

Flekker og tørre vannflekker på glass og servise

• Det slippes ikke ut nok skyllemiddel. Still skyllemiddelvelgeren inn på en høyere posisjon.
• Det kan være mengden oppvaskmiddel som er årsaken.

Serviset er vått

Se "RÅD OG TIPS" for andre mulige årsaker.

Tekniske data

Mål Høyde / bredde / dybde (mm)	596 / 818 - 878 / 590
Elektrisk tilkopling Se typeskiltet.
Elektrisk spenning 220-240 V
Frekvens 50 Hz
Vanntrykk Min. / maks. (bar / MPa)	(0.5 / 0.05) / (8 / 0.8)
Vanntilførsel 1)	Kaldt vann eller varmt vann2)	maks. 60 °C
Kapasitet Antall kuverter 12
Strømforbruk Værende på-modus	0.50 W
	Av-modus 0.50 W

1) Koble vanninntaksslangen til en kran med 3/4-tommers gjenger.
2) Hvis varmtvannet kommer fra alternative energikilder (for eksempel solcellepaneler, fotoelektriske paneler og vindkraft), benyttes en varmtvannstilførsel for å redusere maskinens energiforbruk.

Typeskilt

Miljøvern

Resirkuler materialer som er merket med symbolet ⚙. Legg emballasjen i riktige beholdere for å resirkulere det. Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og elektroniske produkter. Ikke kast produkter som er merket med symbolet ≡ sammen med

husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.

- Kast emballasjen på riktig måte. Resirkuler materialer som er merket med symbolet 📋.

Innehåll

Rengöring av spolarmar
